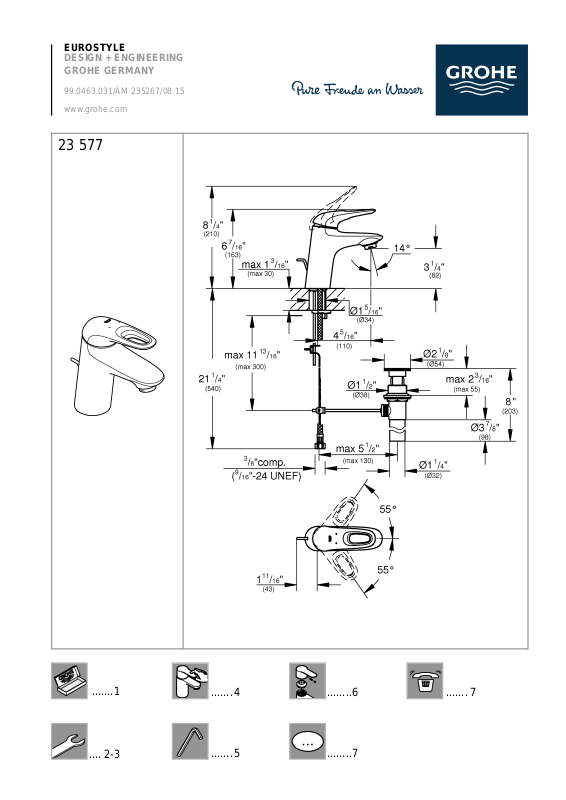

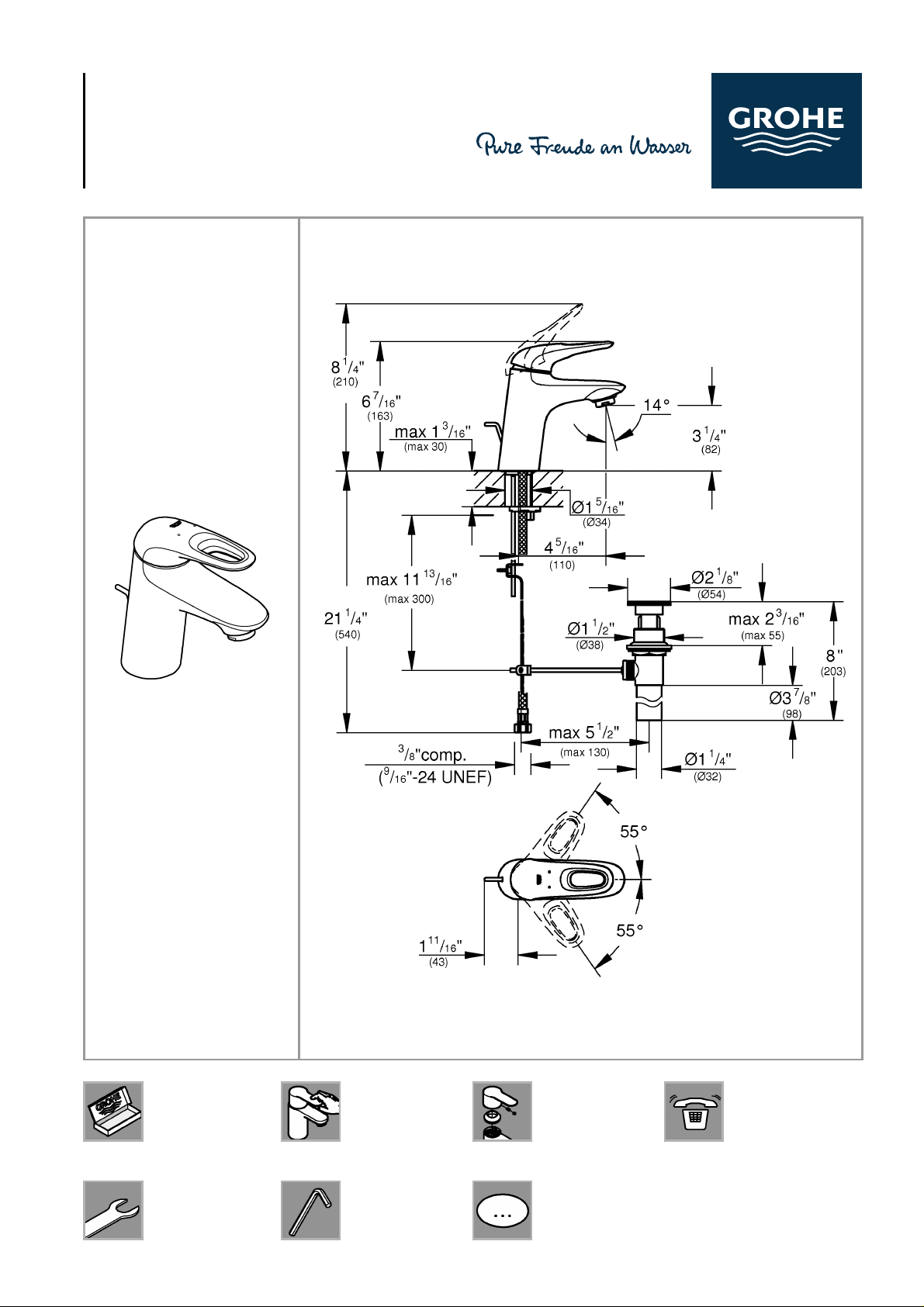

Page 1
23 577
EUROSTYLE
DESIGN + ENGINEERING
GROHE GERMANY
99.0463.031/ÄM 235267/08.15
www.grohe.com
.......1
.... 2-3
.......4
.......5
........6
........7
.......7

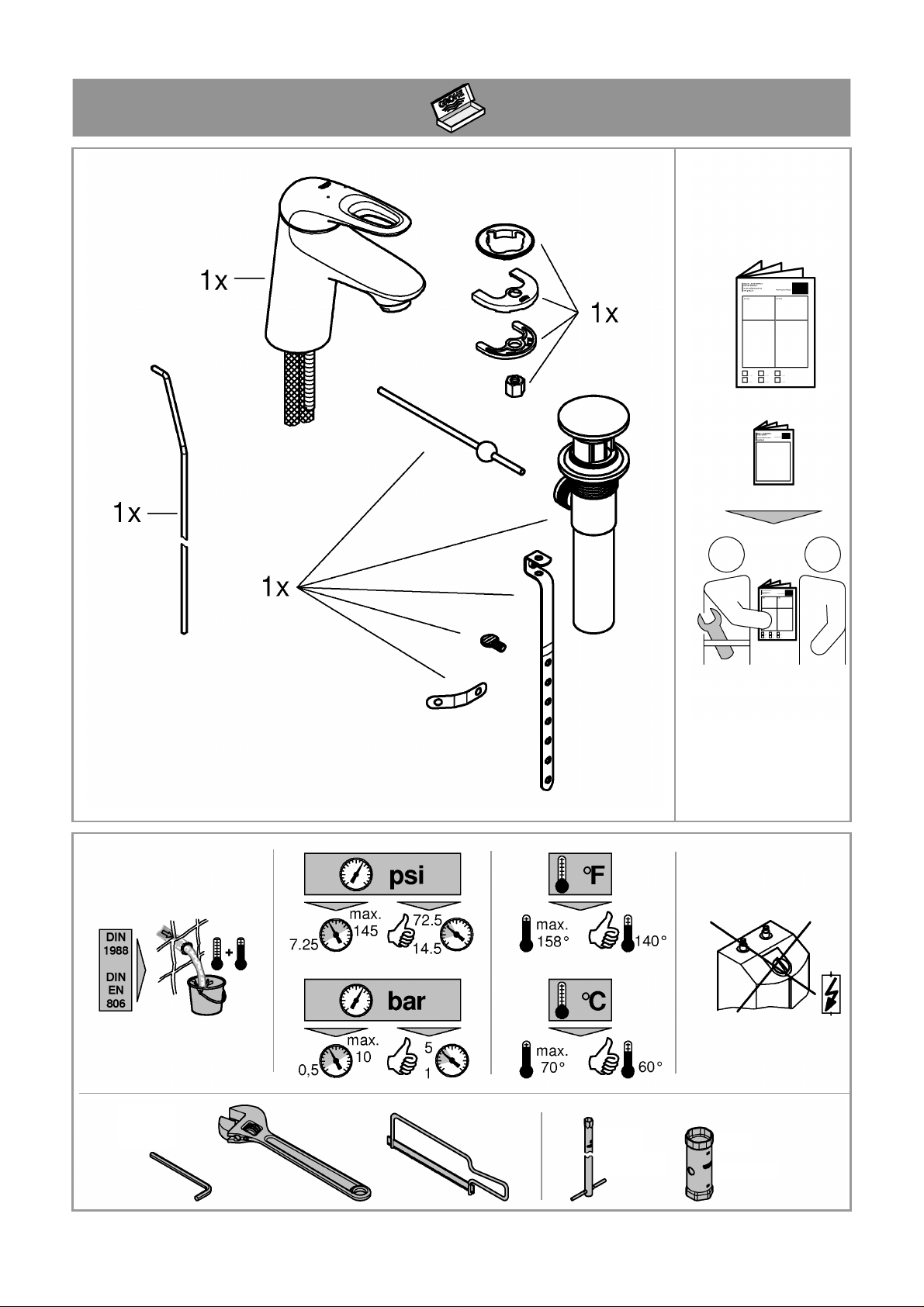

Page 2
2.5mm
3mm
32mm
13mm
*19 017
*19 332
1
I

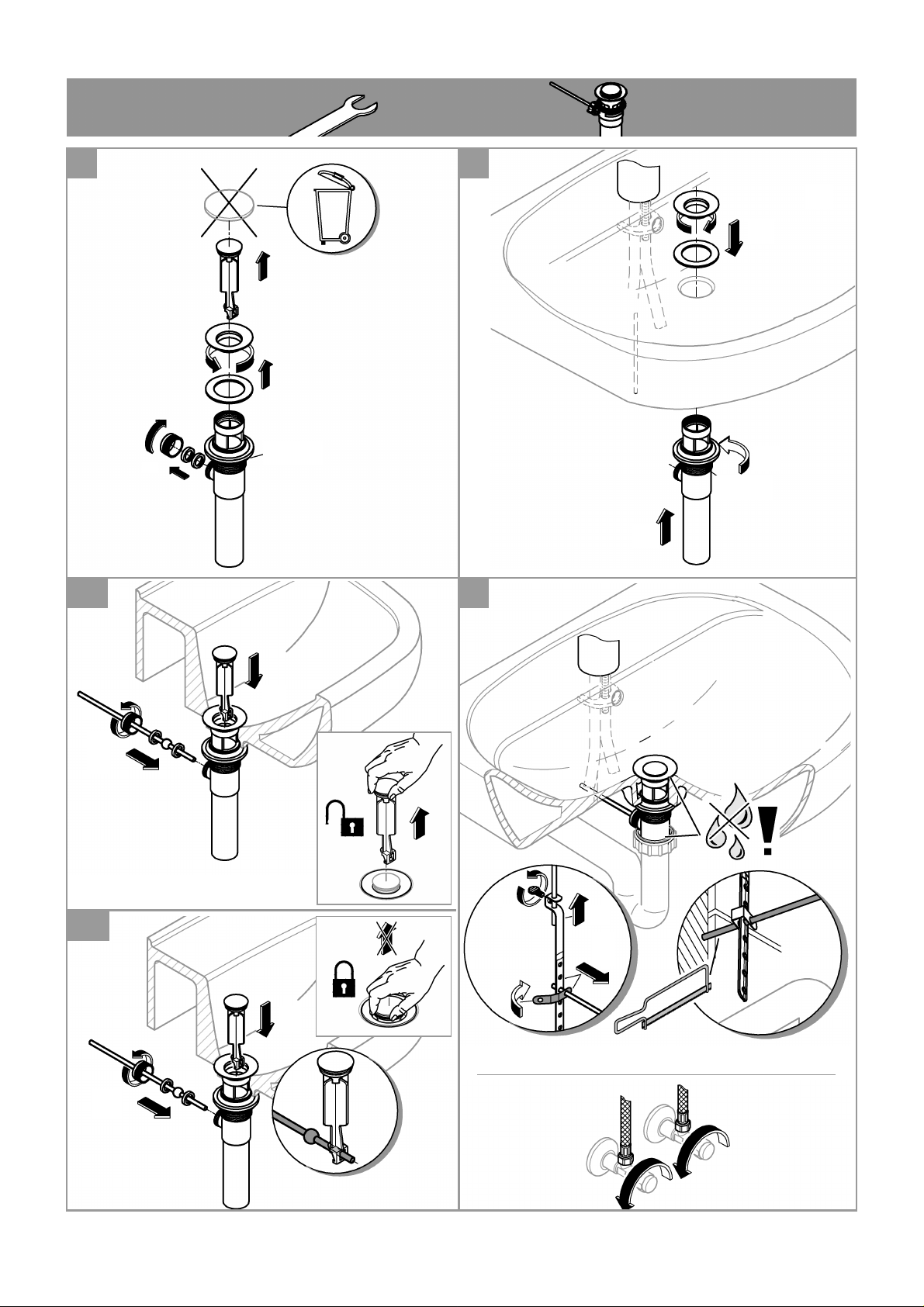

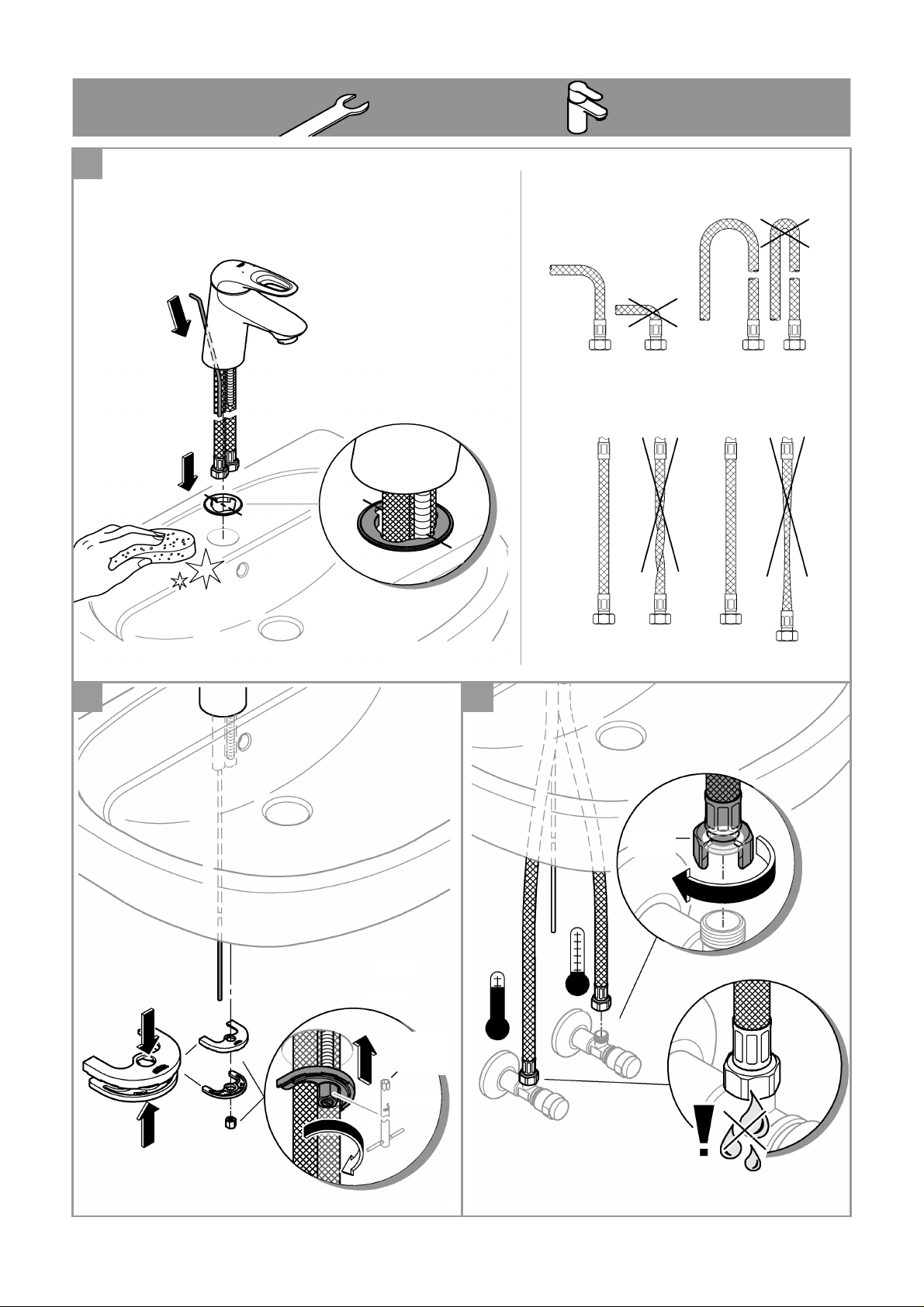

Page 3
1.
2.
1
16mm
*19 017
13mm
32
2

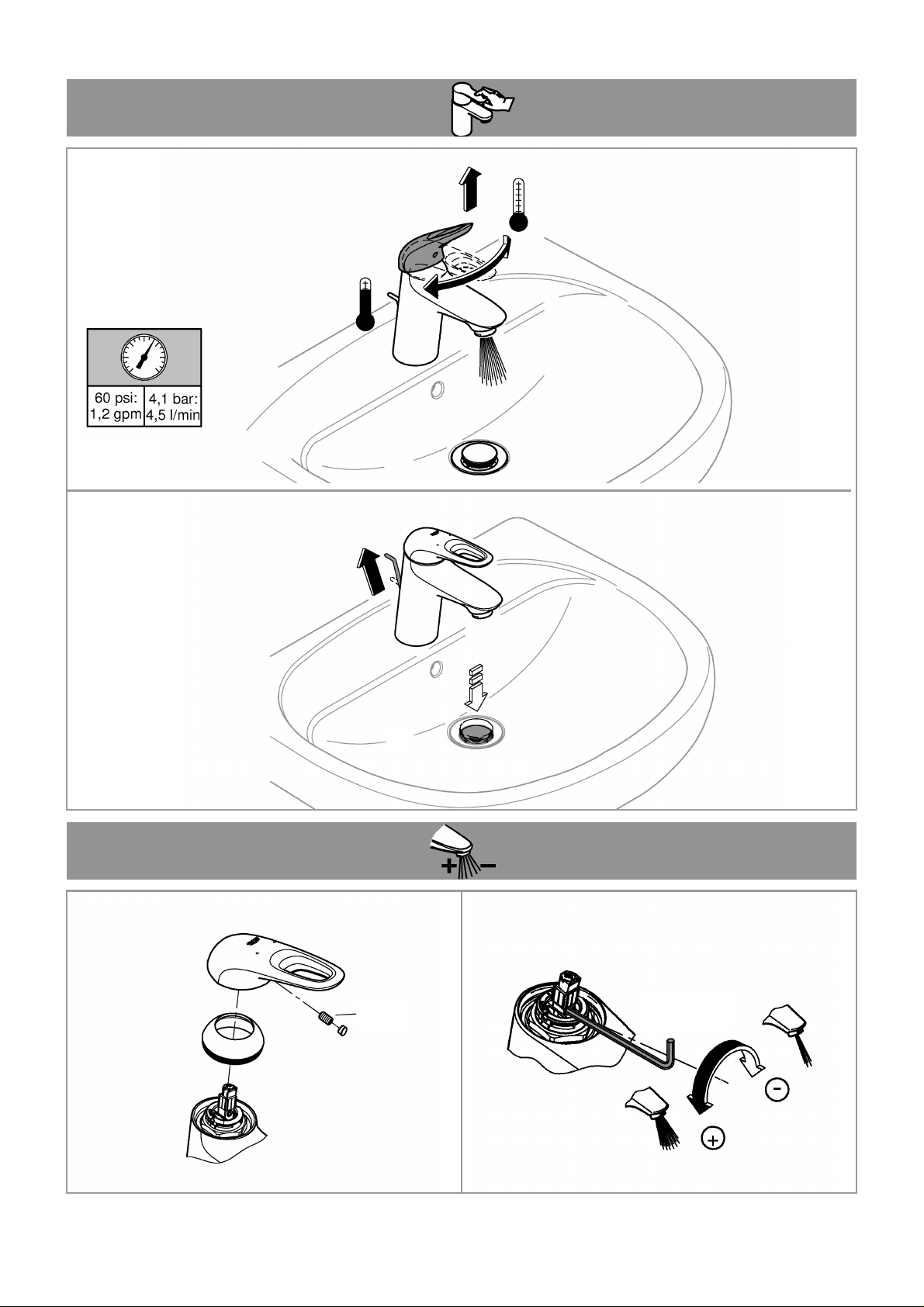

Page 4
1.
2.
3.
41mm
1
1.
3.
2.
4.
1.
2.
4
2.
1.
3a
3b
2
1.
2.
41mm
3.
3
I

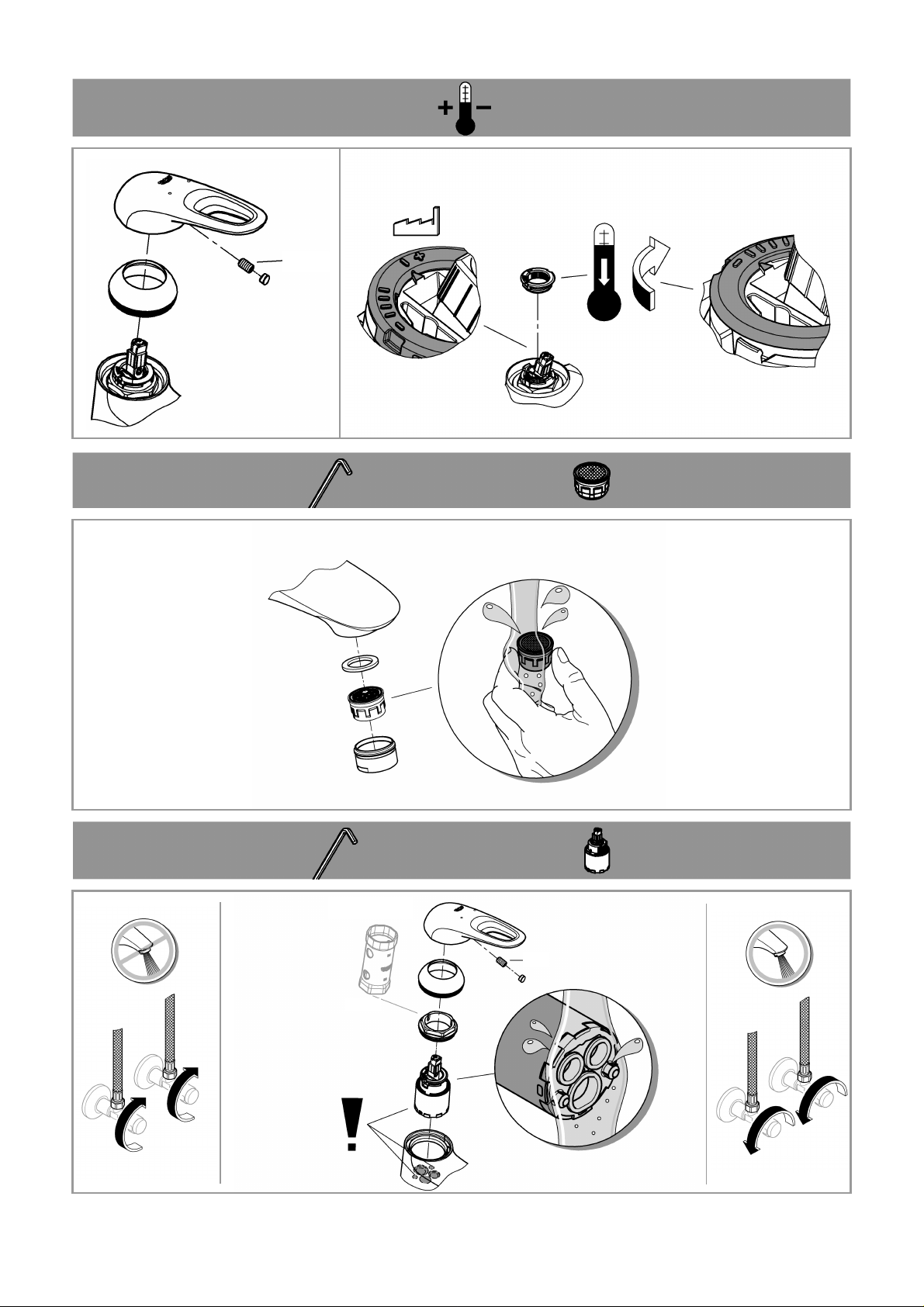

Page 5
3mm
2.5mm
4
I

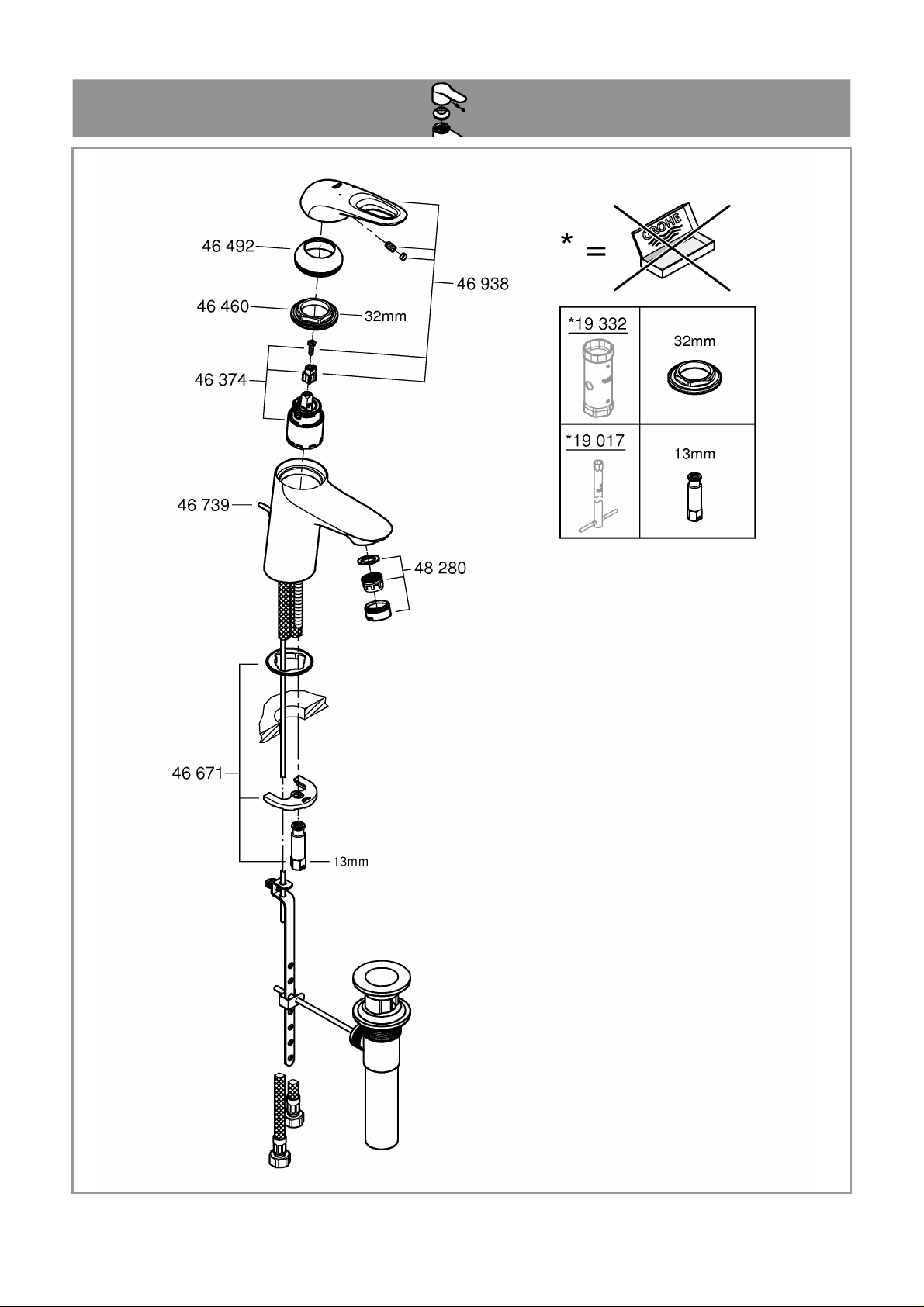

Page 6
3mm
*19 332
32mm
3mm
5
1
Page 7
6
1
Page 8
English Français Español
USA
CDN
Application
Operation is possible in conjunction with:
• Pressurized storage heaters
• Thermally controlled instantaneous
heaters
• Hydraulically controlled instantaneous
heaters
Operation with low-pressure storage
heaters (displacement water heaters) is not
possible.
Domaine d'application
Le service est possible en combinaison
avec:
• Des chauffe-eau à accumulateur sous
pression
• Des chauffe-eau instantanés à
commande thermique
• Des chauffe-eau instantanés à
commande hydraulique
Un service avec des systèmes d'eau
chaude à écoulement libre n'est pas
possible.
Campo de aplicación
Es posible el funcionamiento en conjunción
con:
• Acumuladores de presión
• Calentadores instantáneos con control
térmico
• Calentadores instantáneos con control
hidráulico
No instalar con acumuladores de baja
presión (calentadores de agua sin presión).
Specifications
• Max. flow: 4. 5 L/min or 1.2 gpm/60 psi
• Flow pressure
- min.: 7.25 psi
- recommended: 14.5 - 72.5 psi
- greater than 72.5 psi, fit pressure
reducing valve
• Max. operating pressure: 145 psi
• Test pressure: 232 psi
• Temperature
max. (hot water inlet): 158 °F
Thermal disinfection possible
• Water connection: cold - RH
hot - LH
• Non reversible cartridge
Notes:
- Major pressure diff erenc es betw een cold
and hot water supply should be avoided.
- To be installed according to local codes
and regulations.
Replacement parts, see page 6
( * = special accessories).
Caractéristiques techniques
• Débit maxi.:
4,5 l/min ou 1,2 g/min/4,1 bar
• Pression dynamique
- mini.: 0,5 bar
- recommandée: 1 - 5 bar
- supérieure à 5 bar, mise en place d'un
réducteur de pression
• Pression de service maxi.: 10 bar
• Pressiond d'épreuve: 16 bar
• Température
maxi. (admission d'eau chaude): 70 °C
Désinfection thermique possible
• Raccord d'eau: froide - à droite
chaude - à gauche
• Cartouche non réversible
Remarques:
- Il convient d'éviter toute différence de
pression importante entre l'alimentation
en eau chaude froide et chaude.
- A installer conformément aux
prescriptions et réglementations lo cales.
Pièces de rechange, voir volet 6
(* = accessoires spéciaux).
Características técnicas
• Caudal máx.:
4.5 L/min o 1.2 gpm/60 psi
• Presión
- mín.: 7,25 psi
- recomendada: 14,5 - 72,5 psi
- si la presión es superior a 72,5 psi, se
deberá instalar una válvula reductora
de presión
• Presión de utilización máx.: 145 psi
• Presión de verificación: 232 psi
• Temperatura
máx. (entrada del agua caliente): 158 °F
Desinfección térmica posible
• Acometida del agua: fria - a la derecha
caliente - a la izquierda
• Cartucho irreversible
Notas:
- Deberán evitarse las diferencias de
presión entre las acometidas del agua
fría y del agua caliente.
- A ser instalado conforme a códigos y
reglamentos locales.
Componentes de sustitución, véase la
página 6 (* = accesorios especiales).
Care
Instructions for care of this faucet will be
found in the Limited Warranty supplement.
+1 800 4447643
&
www.grohe.com
Entretien
Vouz trouverez les instructions d'entretien
de ce mitigeur dans le supplément Garantie
Limitée.
7
Cuidados periódicos
En el suplemento Garantía a Limitada
encontrará las instrucciones relativas al
cuidado de esta batería.
+1 888 6447643
&
