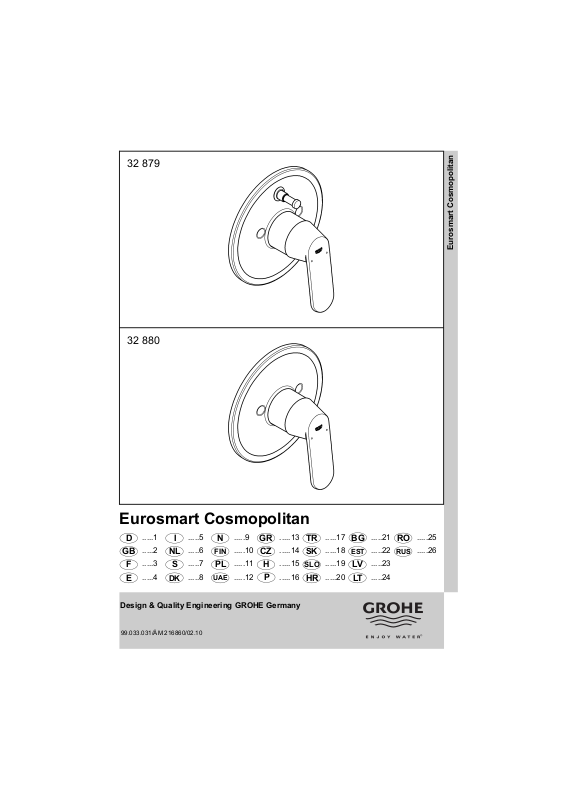

Grohe Eurosmart Cosmopolitan Series, Eurosmart Cosmopolitan 32 880, Eurosmart Cosmopolitan 32 879 Application [en, es, ru, pl, el +20]

32 879

32 880

Eurosmart Cosmopolitan

Eurosmart Cosmopolitan

.....1

.....1

D

D

.....2

F

F

E

E

.....2

.....3

.....3

.....4

.....4

GB

GB

Design & Quality Engineering GROHE Germany

99.033.031/ÄM 216860/02.10

I

I

NL

NL

S

S

DK

DK

.....5

.....5

.....6

.....6

.....7

.....7

.....8

.....8

N

N

FIN

FIN

PL

PL

UAE

UAE

.....9

.....9

.....10

.....10

.....11

.....11

.....12

.....12

GR

GR

CZ

CZ

H

H

P

P

.....13

.....13

.....14

.....14

.....15

.....15

.....16

.....16

SLO

SLO

TR

TR

SK

SK

HR

HR

.....17

.....17

.....18

.....18

.....19

.....19

.....20

.....20

BG

BG

EST

EST

LV

LV
LT

LT

.....21

.....21

.....22

.....22

.....23

.....23

.....24

.....24

RO

RO

RUS

CN

RUS

RUS

.....25

.....25

.....26

.....26

.....27

.....27

30 879

1

2

B

A

X

32 880

3

5

4

1

7

m

m

1

2

m

m

C

E

2

,

5

m

m

2

,

5

m

D

m

Bitte diese Anleitung an den Benutzer der Armatur weitergeben!
Please pass these instructions on to the end user of the fitting.
S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

6

7

3mm

I

II

D

Anwendungsbereich

Betrieb ist möglich mit:

• Druckspeichern

• Thermisch gesteuerten Durchlauferhitzern

• Hydraulisch gesteuerten Durchlauferhitzern
Nicht möglich ist der Betrieb mit drucklosen Speichern
(=offene Warmwasserbereiter).

Technische Daten

• Fließdruck

- min. 0,5 bar

- empfohlen 1 - 5 bar

• Betriebsdruck max. 10 bar

• Prüfdruck 16 bar
Zur Einhaltung der Geräuschwerte bei Ruhedrücken
über 5 bar ein Druckminderer einzubauen.
Höhere Druckdifferenzen zwischen Kalt- und Warmwasseran­schluss sind zu vermeiden!

• Durchfluss bei 3 bar Fließdruck: ca. 27 l/min

•Temperatur
Warmwassereingang: max. 80 °C
Zur Energieeinsparung empfohlen: 60 °C

Verbrühschutz möglich durch Einbau eines
Temperaturbegrenzers (siehe Ersatzteile Klappseite II,
Best.-Nr.: 46 308).

• Wasseranschluss warm - links

kalt - rechts

Hinweis:

Bei der Armatur 32 880 darf nur ein Abgang verwendet
werden. Der 2. Abgangsstutzen am Gehäuse muss mit dem
beiliegenden Stopfen verschlossen werden (Stopfen
eindichten).
Durch Verwendung einer 3-Wege-Umstellung besteht die
Möglichkeit, diese Armatur mit Kopf- und Handbrausegarnitur
zu kombinieren.

Wichtig:
Bei allen Unterputzbatterien dürfen im Abgang
(Mischwasserleitung) keine Absperrventile
nachgeschaltet werden.

Installation

Einbauwand vorfertigen

• Löcher für Einhandmischer sowie Schlitze für die
Rohrleitungen erstellen.

Einhandmischer mit Einbauschablone ausrichten und
einbauen, siehe Klappseite I, Abb. [1] bis [3].

• Zulässige Toleranzen sind aus der Maßzeichnung
ersichtlich.

• Der Pfeil auf der Einbauschablone muss nach oben zeigen.

• Zum Ausrichten eine Wasserwaage auf die Nocken der
Einbauschablone (A) legen, siehe Abb. [1].

• Zur einfacheren Befestigung der Armatur an die Wand, sind
am Gehäuse Befestigungslöcher vorgesehen.

• Die fertige Wandoberfläche (B) muss im Bereich (X) der
Einbauschablone liegen, siehe Abb. [2].

• Der Kaltwasseranschluss muss rechts, der
Warmwasseranschluss links erfolgen.

Rohrleitungen anschließen

• Der lose eingeschraubte Stopfen (C) der Armatur 32 880
muss in den freibleibenden Abgang (unten oder oben)
eingedichtet werden, siehe Abb. [3].

Kalt- und Warmwasserzufuhr öffnen und Anschlüsse auf
Dichtheit prüfen.

Rohrleitungen spülen.

Wand fertig verputzen und verfliesen.
Einbauschablone nicht vor der Fertiginstallation demontieren.

Fertiginstallation

Einbauschablone entfernen.
Hinweis:

Bei Installation des Oberbaus 32 879 muss zuerst die
Umstellung (D) montiert werden, siehe Klappseite I, Abb. [4].

1. Verschlussschraube (E) herausschrauben.

2. Umstellung (D) mit Steckschlüssel 17mm einschrauben und
festziehen.

Mengenbegrenzer

Diese Armatur ist mit einer Mengenbegrenzung ausgestattet.
Damit ist eine stufenlose individuelle Durchflussmengen­begrenzung möglich. Werkseitig ist der größtmögliche
Durchfluss voreingestellt.

In Verbindung mit hydraulischen Durchlauferhitzern ist
der Einsatz der Durchflussmengenbegrenzung nicht zu
empfehlen.

Zur Aktivierung siehe Abb. [5].

Rosette und Hebel montieren, siehe Abb. [6] und [7].
Falls sich die Rosette nicht weit genug auf die Kappe schieben

lässt, muss zusätzlich eine Verlängerung eingebaut werden
(siehe Ersatzteile Klappseite II, Best.-Nr.: 46 191 = 25mm /
46 343 = 50mm).

Bei besonders rauhen Oberflächen (tiefe Fliesenfugen, stark
strukturierte Fliesen) zusätzlich den oberen Rosettenbereich
mit Silikon abdichten.

Funktion der Batterie prüfen, siehe Klappseite III, Abb. [8].
Funktion der automatischen Umstellung (D), siehe Abb. [9].

Durch Ziehen des Hebels wird die Wasserzufuhr freigegeben.
Bei der Wannenbatterie tritt das Wasser grundsätzlich erst
zum unteren Abgang (z.B. Wannenauslauf) aus.
Durch Eindrücken der Umstellung (D) wird der
Wasserdurchlauf zur Wanne geschlossen, und das Wasser
tritt am Brausenabgang aus.
Wird die Batterie geschlossen, wird die Umstellung
automatisch herausgedrückt, so dass bei erneutem Öffnen der
Batterie das Wasser immer erst zum unteren Abgang (z.B.
Wanneneinlauf) austritt.

Wartung

Alle Teile prüfen, reinigen, evtl. austauschen und mit
Spezialarmaturenfett einfetten.

Kalt- und Warmwasserzufuhr absperren!
I. Austausch der Kartusche (F), siehe Klappseite III,

Abb. [10] bis [12].

Einbaulage beachten!

Es ist darauf zu achten, dass die Dichtungen der Kartusche in
die Eindrehungen des Gehäuses eingreifen. Schrauben (G)
einschrauben und wechselweise gleichmäßig festziehen.

II. Umstellung (D), siehe Klappseite III, Abb. [10] bis [12].
Ersatzteile, siehe Klappseite II ( * = Sonderzubehör).

Pflege

Die Hinweise zur Pflege dieser Armatur sind der beiliegenden
Pflegeanleitung zu entnehmen.

1

GB

Application

Can be used in conjunction with:

• Pressurised storage heaters

• Thermally controlled instantaneous heaters

• Hydraulically controlled instantaneous heaters
Operation with unpressurised storage heaters (= open water

heaters) is not possible.

Technical data

• Flow pressure

- min. 0.5 bar

- recommended 1 - 5 bar

• Operating pressure max. 10 bar

• Test pressure 16 bar
A pressure reducing valve must be fitted in the supply line if

static pressures exceed 5 bar to satisfy noise level ratings.
Avoid major pressure differences between hot and cold water

supply.

• Flow rate at 3 bar flow pressure: approx. 27 l/min

• Temperature
Hot water inlet: max. 80 °C
Recommended (energy saving): 60 °C

Scalding protection possible by fitting a temperature limiter
(see Replacement parts, fold-out page II, Prod. no.: 46 308).

• Water connection hot - left

cold - right

Note:

Only one outlet is allowed to be used on fitting 32 880.
The 2nd outlet socket on the housing must be sealed with the
plug supplied (apply sealing to plug).

This fitting can be combined with head and hand shower sets
by using a 3-way diverter.

Important note:
Never install shut-off valves in the outlet pipe (mixed
water) downstream of any built-in mixer.

Installation

Prepare the wall for the installation.

• Prepare the holes for the single lever mixer and slots for the
pipes.

Align single lever mixer using fitting template and fit,
see fold-out page I, Figs. [1] to [3].

• Permissible tolerances are given on the dimensional
drawing.

• The arrow on the fitting template must point upwards.

• To align place a spirit level on the cam on the fitting
template (A), see Fig. [1].

• The housing is provided with pre-drilled holes to facilitate
mounting the fitting to the wall.

• The finished surface of the wall (B) must lie within the
area (X) of the fitting template, see Fig. [2].

• The cold water supply must be connected on the right, hot
water supply on the left.

Connect pipes.

• The plug (C), loosely installed in the fitting 32 880, must be
installed and sealed in the unused outlet (upper or lower),
see Fig. [3].

Open cold and hot-water supply and check connections
for water-tightness.

Flush pipes thoroughly.

Plaster and tile the wall.
Do not remove the fitting template before final installation.

Final installation

Remove fitting template.
Note:

First fit the diverter (D) if installing trim set 32 879, see fold-out
page I, Fig. [4].

1. Remove screw plug (E) .

2. Screw diverter (D) into position using 17mm socket spanner
and tighten.

Flow rate limiter

This mixer is fitted with a flow rate limiter, permitting an
infinitely variable individual reduction in flow rate. The highest
possible flow rate is set at the factory before despatch.

The use of flow rate limiters in combination with hydraulic
instantaneous heaters is not recommended.

To activate, see Fig. [5].

Install escutcheon and lever, see Figs. [6] and [7].
If the escutcheon will not slide far enough onto the cap, you

must also install an extension (see replacement parts on
fold-out page II, Prod. no.: 46 191 = 25mm / 46 343 = 50mm).

Additionally seal the top edge of the escutcheon with silicone
when fitting against a particularly rough surface (deep tile
joints, highly textured tile).

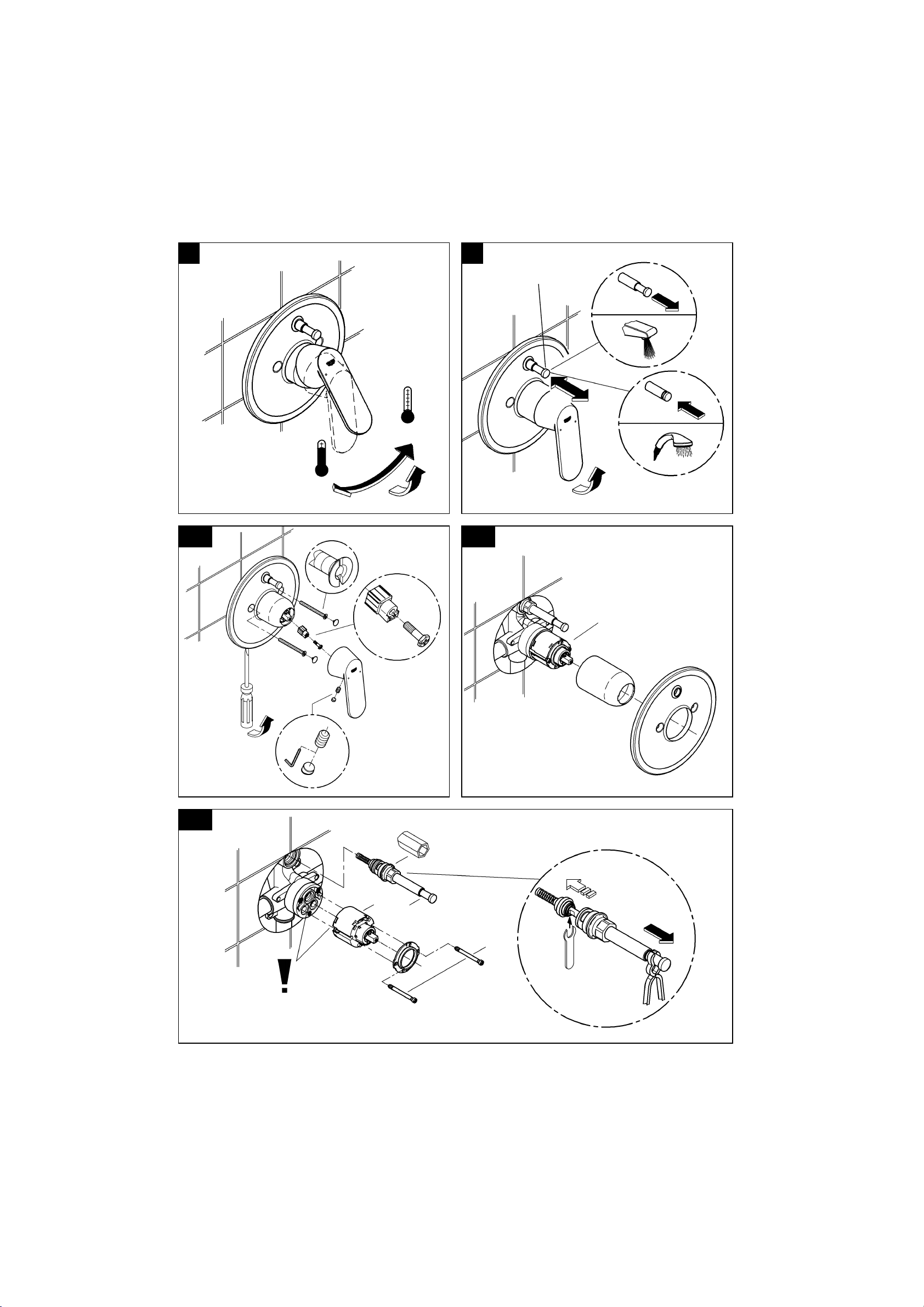

Check mixer for correct operation, see fold-out page III,
Fig. [8].

Function of automatic diverter (D), see Fig. [9].
Pulling the lever will release water delivery.
On the bath mixer, water will always emerge from the lower

outlet first (e.g. bath outlet).
Pressing diverter (D) shuts off the flow of water to the bath and

delivers water to the shower outlet.
When the mixer is closed, the diverter is released

automatically so that when the mixer is opened again, water
will always emerge from the lower outlet first (e.g. bath outlet).

Maintenance

Inspect and clean all parts, replace as necessary and lubricate
with special grease.

Shut off hot and cold water supply.
I. Replacement of the cartridge (F), see fold-out page III,

Figs. [10] to [12].

Observe the correct installation position!

Ensure that the cartridge seals engage in the grooves of the
housing. Fit screws (G) and tighten evenly and alternately.

II. Diverter (D), see fold-out page III, Figs. [10] to [12].
Replacement parts, see fold-out page II (* = special

accessories).

Care

For directions on the care of this fitting, refer to the
accompanying Care Instructions.

2

F

Domaine d'application

Utilisation possible avec

• accumulateurs sous pression

• chauffe-eau instantanés à contrôle thermique

• chauffe-eau instantanés à contrôle hydraulique
Une utilisation avec des accumulateurs sans pression
(chauffe-eau à écoulement libre) n'est pas possible.

Caractéristiques techniques

• Pression dynamique

- minimale 0,5 bar

- recommandée 1 à 5 bars

• Pression de service maxi. 10 bars

• Pression d’épreuve 16 bars
Installer un réducteur de pression lorsque la pression statique
est supérieure à 5 bars.
Eviter les différences importantes de pression entre les
raccordements d'eau chaude et d'eau froide!

• Débit à une pression dynamique de 3 bars: env. 27 l/min

• Température
Arrivée d'eau chaude: 80 °C maxi.
Recommandée pour une économie d'énergie: 60 °C

Protection anti-échaudage possible en installant un limiteur de
température (voir Pièces de rechange, volet II, réf. 46 308).

• Arrivée d’eau chaude - à gauche

froide - à droite

Remarque:

Sur les robinetteries 32 880, il n’est possible d’utiliser qu’une
seule sortie. Obturer la 2ème tubulure de sortie du boîtier avec
un bouchon (vérifier l’étanchéité du bouchon).
Avec un inverseur 3 voies, vous avez la possibilité de
combiner bouchon et douchette.

Attention:
Ne jamais poser de robinet d'arrêt en aval (sortie d'eau
mitigée) d'un mitigeur monocommande encastré.

Installation

Préparer le mur d'encastrement

• Préparer des réservations pour le mitigeur monocommande
et des saignées pour la tuyauterie.

Ajuster le mitigeur monocommande avec le gabarit puis
le poser, voir volet I fig. [1] à [3].

• Les tolérances des cotes sont idiquées dans le schéma.

• Orienter la flèche du gabarit de montage vers le haut.

• Poser un niveau sur les ergots du gabarit de montage (A),
voir fig. [1].

• Pour faciliter la fixation de la robinetterie au mur, on a prévu
des trous de fixation sur le boîtier.

• Le mur fini (B) doit affleurer dans la zone (X) du gabarit
de montage, voir fig. [2].

• Le raccordement d'eau froide doit être effectué à droite,
celui d'eau chaude à gauche.

Brancher les canalisations.

• Vérifier l’étanchéité du bouchon (C) de la robinetterie 32 880
sans serrer au niveau de la sortie ouverte (en bas ou en
haut), voir fig. [3].

Ouvrir l'arrivée d'eau froide et d'eau chaude et vérifier
l'étanchéité des raccordements.

Purger les tuyauteries.

Finir de crépir le mur et carreler.
Ne pas démonter le gabarit de montage avant l'installation

finale.

Installation définitive

Enlever le gabarit de montage.
Remarque:

Lors de l'installation de la façade 32 879, commencer par
monter l'inverseur (D), voir volet I, fig. [4].

1. Dévisser le bouchon fileté (E).

2. Visser l'inverseur (D) à l'aide d'une clé à pipe de 17mm
et serrer jusqu'au blocage.

Limiteur de débit

Cette robinetterie est équipée d'un limiteur de débit. Celui-ci
permet une limitation, individualisée et en continu du débit.
Le débit maximal est préréglé en usine.

L'utilisation du limiteur de débit est déconseillée avec des
chauffe-eau instantanés à commande hydraulique.

Pour le faire fonctionner, voir fig. [5].

Monter la rosace et le levier, voir fig. [6] et [7].
Si la rosace ne s'engage pas assez loin sur le capot,

monter une rallonge (voir Pièces de rechange,
volet II, réf. 46 191 = 25mm / 46 343 = 50mm).

Sur des surfaces rugueuses (joints profonds, carreaux
fortement structurés), étancher la zone de la rosace avec
la silicone.

Contrôler le fonctionnement de la robinetterie,

voir volet III,voir fig. [8].
Vérifier le fonctionnement de l'inverseur automatique (D),

voir fig. [9].
L'écoulement de l'eau est obtenu en soulevant le levier.
Sur la robinetterie de baignoire, l'eau s'écoule d'abord
par la sortie inférieure (par ex.: bec déverseur).
En appuyant sur l'inverseur (D), l'écoulement de l'eau
passe du bec à la douche.
A la fermeture de la robinetterie, l'inverseur tourne
automatiquement à sa position d'origine et à l'utilisation
suivante, l'eau s'écoule à nouveau par le bec.

Maintenance

Contrôler toutes les pièces, les nettoyer, les remplacer si
nécessaire et les graisser avec de la graisse spéciale pour
robinetterie.

Fermer l’arrivée d'eau chaude et d'eau froide.
I. Remplacement de la cartouche (F), voir volet III,

fig. [10] et [12].

Respecter la position de montage!

Veiller à ce que les joints de la cartouche s'engagent
correctement dans les encoches du corps de robinetterie.
Visser les vis (G) et les serrer uniformément et en

alternance.
II. Inverseur (D), voir volet III, fig. [10] à [12].
Pièces de rechange, voir volet II (* = accessoires spéciaux).

Entretien

Les indications relatives à l'entretien de cette robinetterie
figurent sur la notice jointe à l'emballage.

3

E

Campo de aplicación

Es posible el funcionamiento con:

• Acumuladores a presión

• Calentadores instantáneos con control térmico

• Calentadores instantáneos con control hidráulico
Sin embargo, no funciona con acumuladores sin presión
(=calentadores de agua sin presión).

Datos técnicos

• Presión de trabajo

- mín. 0,5 bares

- recomendada 1 - 5 bares

• Presión de utilización máx. 10 bares

• Presión de verificación 16 bares
Si la presión en reposo es superior a 5 bares, se recomienda
instalar un reductor de presión para cumplir los valores de
emisión de ruidos.
¡Deberán evitarse diferencias de presión importantes entre las
acometidas del agua fría y del agua caliente!

• Caudal para una presión de trabajo de 3 bares:
aprox. 27 l/min

• Temperatura

Entrada de agua caliente: máx. 80 °C

Recomendada para ahorrar energía: 60 °C
Es posible una protección contra escaldaduras instalando un
limitador de temperatura (véase piezas de recambio, página
desplegable II, Núm. de pedido: 46 308).

• Acometida del agua caliente - a la izquierda

fría - a la derecha

Nota:

En el caso de la grifería 32 880 sólo se puede utilizar una
salida. El 2º manguito de salida de la carcasa debe cerrarse
con el tapón suministrado (estanqueizar el tapón).
Utilizando un inversor de tres vías es posible combinar esta
grifería con juego de ducha de cabeza y teleducha.

Importante:
En ninguna de las baterías empotrables deberán
conectarse llaves de cierre a la salida (tubería del agua
mezclada).

Instalación

Preparar la pared de montaje

• Hacer los taladros para el mezclador monomando así como

las rozas para las tuberías.

Alinear y montar el mezclador monomando con ayuda de la
plantilla de montaje, véase página desplegable I, figs. [1] a [3].

• Las tolerancias permitidas pueden consultarse en los

croquis.

• La flecha de la plantilla de montaje debe apuntar hacia

arriba.

• Para alinear, colocar un nivel de burbuja en los tetones de la

plantilla de montaje (A), véase fig. [1].

• Para simplificar la fijación de la grifería a la pared, están

previstos en la carcasa orificios de fijación.

• La superficie de pared acabada (B) debe encontrarse en la

zona (X) de la plantilla de montaje, véase la fig. [2].

• La acometida del agua fría debe estar a la derecha y la del

agua caliente a la izquierda.

Conectar las tuberías

• El tapón (C) de la grifería 32 880, que está enroscado sin

apretar, debe enroscarse herméticamente en la salida que

queda libre (abajo o arriba), véase la fig. [3].

Abrir las llaves de paso del agua fría y del agua caliente
y comprobar la estanqueidad de las conexiones.

Purgar las tuberías.

Concluir el enlucido y alicatado de la pared.
No desmontar la plantilla de montaje antes de proceder

a la instalación de acabado.

Instalación de acabado

Quitar el patrón de montaje.
Nota:

Para instalar la superestructura 32 879, debe montarse primera­mente la inversión (D), véase la página desplegable I, fig. [4].

1. Desenroscar el tapón roscado (E).

2. Con una llave de vaso de 17mm, enroscar y apretar
la inversión (D).

Limitador de caudal

Esta grifería está equipada con un limitador de caudal.
Esto permite limitar el caudal de forma progresiva e individual.
El ajuste de fábrica corresponde al máximo caudal posible.

Se recomienda no utilizar el limitador de caudal en
combinación con calentadores instantáneos con control
hidráulico.

Para la regulación, véase la fig. [5].

Montar el rosetón y la palanca, véanse las figuras [6] y [7].
Si el rosetón no dejase sobresalir suficientemente la tapa,

al haberlo pasado por la misma, habrá que montar además una
prolongación (véase piezas de recambio en la página desple­gable II, núm. de pedido: 46 191 = 25mm / 46 343 = 50mm).

Si las superficies son especialmente rugosas (juntas
profundas del alicatado, azulejos con mucho relieve),
se deberá estanqueizar adicionalmente con silicona la zona
superior del rosetón.

Comprobar el funcionamiento de la grifería,

véase la página desplegable III, fig. [8].
Comprobar el funcionamiento del inversor automático (D),

véase la fig. [9].
Levantar la palanca para dar salida al agua.
En el monomando de bañera y ducha, el agua sale por principio
en primer lugar por la salida inferior (p. ej. caño de la bañera).
Empujando hacia adentro la inversión (D) se cierra el paso del
agua a la bañera y el agua sale por la ducha.
Al cerrar la grifería, el inversor es automáticamente empujado
hacia afuera, con lo que al abrir de nuevo la batería, el agua
sale siempre en primer lugar por la salida inferior (p. ej. caño
de la bañera).

Mantenimiento

Verificar todas las piezas, limpiarlas, cambiarlas en caso de
necesidad y engrasarlas con grasa especial para griferías.

¡Cerrar las llaves de paso del agua fría y del agua caliente!
I. Cambio del cartucho (F), véase la página desplegable III,

figs. [10] a [12].

¡Atender a la posición de montaje!

Hay que asegurarse de que las juntas del cartucho encajen
en las entallas del cuerpo del monomando. Enroscar los
tornillos (G), apretándolos alternativa y uniformemente.

II. Inversión (D), véase la página desplegable III, figs. [10] a [12].
Piezas de recambio, véase la página desplegable II

(* = accesorios especiales).

Cuidados

Las instrucciones para los cuidados de esta grifería se
encuentran en las instrucciones de conservación adjuntas.

4

I

Gamma di applicazioni

Il funzionamento è possibile con:

• caldaie a pressione

• Scaldabagni istantanei a regolazione termica

• Scaldabagni istantanei a regolazione idraulica
Non è possibile il funzionamento con accumulatori senza
pressione ( = accumulatori di acqua calda a circuito aperto).

Dati tecnici

• Pressione idraulica

- min. 0,5 bar

- consigliata 1 - 5 bar

• Pressione di esercizio max. 10 bar

• Pressione di prova 16 bar
Per pressioni a riposo oltre 5 bar inserire un riduttore
di pressione.
Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua calda!

• Portata alla pressione idraulica di 3 bar: circa 27 l/min

• Temperatura
Ingresso acqua calda: max. 80 °C
Consigliata per risparmio di energia: 60 °C

Protezione contro scottature possibile tramite il montaggio di
un limitatore di temperatura (vedere i pezzi di ricambio sul
risvolto di copertina II, n. di codice: 46 308).

• Raccordo acqua calda – a sinistra

fredda – a destra

Nota:

Nel rubinetto 32 880 può essere usata solo un’uscita. Il 2°
manicotto di uscita sull’alloggiamento deve essere chiuso con
il tappo accluso (sigillare il tappo).
Utilizzando un deviatore a 3 vie è possibile combinare questo
rubinetto con un set manopola doccia e soffione.

Importante:
Per tutti i rubinetti da incasso è vietato montare valvole
di intercettazione nella tubazione di uscita dell'acqua
miscelata.

Installazione

Preparare l'incasso nella parete

• Creare i fori per il miscelatore monocomando
e le scanalature per le tubazioni.

Allineare e montare il miscelatore monocomando con
la dima di montaggio, vedere il risvolto di copertina I, fig. [1] - [3].

• Le tolleranze ammesse sono riportate sullo schema
con le quote di installazione.

• La freccia sulla dima di montaggio deve essere rivolta verso
l’alto.

• Per la disposizione posare una livella sulle sporgenze della
dima di montaggio (A), vedere fig. [1].

• Per facilitare il fissaggio del rubinetto sulla parete,
nell'alloggiamento sono previsti appositi fori.

• La superficie della parete finita (B) deve trovarsi nella
zona (X) della dima di montaggio, vedere fig. [2].

• Il raccordo dell'acqua fredda deve trovarsi a destra, quello
dell'acqua calda a sinistra.

Allacciare le tubazioni.

• Il tappo avvitato lento (C) del rubinetto 32 880 deve essere
avvitato a tenuta sull'uscita che resta libera (in alto o in
basso), vedere fig. [3].

Aprire l’entrata dell’acqua calda e fredda e controllare
la tenuta dei raccordi.

Sciacquare accuratamente le tubazioni.

Rifinire la parete e applicare le piastrelle.
Non smontare la dima di montaggio prima del termine

dell'installazione.

Installazione definitiva

Togliere la dima di montaggio.
Nota:

Per l'installazione della parte esterna 32 879 si deve prima
montare il deviatore (D), vedere il risvolto di copertina I, fig. [4].

1. Estrarre il tappo a vite (E)

2. Avvitare e fissare il deviatore (D) con la chiave a tubo
da 17mm.

Limitatore di portata

Questo rubinetto è dotato di un limitatore di portata per una
regolazione graduale del flusso fino al 50%. Il rubinetto viene
regolato di fabbrica sulla portata massima.

L'uso del limitatore di portata non è raccomandabile negli
scaldabagni istantanei idraulici.

Per attivare vedere la fig. [5].

Montare la rosetta di fissaggio e la leva,

vedere le figure [6] e [7].
Se la rosetta non potesse essere inserita completamente

sul cappuccio, montare anche una prolunga
(vedere i pezzi di ricambio sul risvolto di copertina II,
n. di codice: 46 191 = 25mm / 46 343 = 50mm).

In caso di superficie irregolare (piastrelle con fughe profonde,
piastrelle fortemente strutturate), sigillare ulteriormente
la parte superiore della rosetta con silicone.

Controllare il funzionamento del miscelatore,

vedere il risvolto di copertina III, fig. [8].
Funzionamento del deviatore automatico (D), vedere fig. [9].

Alzando la leva si apre l'erogazione dell'acqua.
Sui rubinetti per vasca l'acqua esce sempre prima dalla bocca
inferiore (es. scarico della vasca).
Premendo il deviatore (D) si chiude l´erogazione verso la
vasca e si apre verso la doccia.
Quando si chiude il miscelatore, il deviatore torna
automaticamente nella posizione iniziale, per cui quando si
riapre il miscelatore l'acqua esce dall'uscita inferiore (es. verso
la vasca).

Manutenzione

Controllare, pulire, eventualmente sostituire tutti i pezzi
e ingrassare con grasso speciale.

Chiudere le entrate dell'acqua calda e fredda.
I. Sostituzione della cartuccia (F), vedere il risvolto

di copertina III, fig. [10] - [12].

Rispettare la posizione di montaggio.

Fare attenzione che le guarnizioni della cartuccia si
inseriscano nelle apposite scanalature. Avvitare le viti (G)
estringere in alternanza.

II. Deviatore (D), vedere il risvolto di copertina III, fig. [10] - [12].
Pezzi di ricambio, vedere il risvolto di copertina II

(* = accessori particolari).

Manutenzione ordinaria

Le istruzioni per la manutenzione ordinaria del presente
rubinetto sono riportate nei fogli acclusi.

5

NL

Toepassingsgebied

Te gebruiken in combinatie met:

• boilers

•geisers

• c.v.-ketels met warmwatervoorziening
Het gebruik met lagedrukboilers is niet mogelijk
(= open warmwatertoestellen).

Technische gegevens

• Stromingsdruk

- min. 0,5 bar

- aanbevolen 1 - 5 bar

• Max. werkdruk 10 bar

• Testdruk 16 bar
Voor het nakomen van de geluidswaarden dient men bij
statische drukken boven 5 bar een drukregelaar in te bouwen.
Voorkom hoge drukverschillen tussen de koud­en warmwateraansluiting!

• Capaciteit bij 3 bar stromingsdruk: ca. 27 l/min

• Temperatuur
Warmwateringang: max. 80 °C
Ter energiebesparing aanbevolen: 60 °C

Beveiliging tegen verbranding is mogelijk door het inbouwen
van een temperatuurbegrenzer (zie onderdelen uitvouwbaar
blad II, bestelnr.: 46 308).

• Wateraansluiting warm - links

koud - rechts

Aanwijzing:

Bij de kraan 32 880 mag slechts één afvoer worden gebruikt.
De 2e afvoernippel op de behuizing moet met de
meegeleverde plug worden afgesloten (plug afdichten).
Door het gebruik van een driewegomstelling kunt u deze kraan
met hoofd- en handdouchegarnituur combineren.

Belangrijk:
Bij alle inbouwmengkranen mogen achter de uitgang
(mengwaterleiding) geen afsluiters worden gemonteerd.

Installeren

Voorbereiding inbouwwand

• Breng de gaten voor de eenhendelkraan en de sleuven voor
de leidingen aan.

Eenhendelkraan met inbouwsjabloon uitlijnen en
inbouwen, zie uitvouwbaar blad I, afb. [1] tot [3].

• De toegestane toleranties staan vermeld op de maatschets.

• De pijl op de inbouwsjabloon moet naar boven wijzen.

• Leg voor het uitlijnen een waterpas op de nokken van de
inbouwsjabloon (A), zie afb. [1].

• Om de kraan nog makkelijker tegen de wand te bevestigen
zijn op het kraanhuis bevestigingsgaten voorgeboord.

• Het afgewerkte wandoppervlak (B) moet in het gebied (X)
van de inbouwsjabloon liggen, zie afb. [2].

• De koudwateraansluiting komt rechts,
de warmwateraansluiting links.

Leidingen aansluiten

• De los ingeschroefde plug (C) van de kraan 32 880 moet
in de vrijblijvende afvoer (onder of boven) worden afgedicht,
zie afb. [3].

Pleister de wand klaar en breng de wandtegels aan.
Verwijder de inbouwsjabloon niet voordat alles gemonteerd

en afgewerkt is.

Eindassemblage

Verwijder de inbouwsjabloon.
Aanwijzing:

Bij het installeren van de bovenbouw 32 879 moet eerst de
omstelling (D) worden gemonteerd, zie uitvouwbaar blad I, afb. [4].

1. Schroef de afsluitschroef (E) los.

2. Schroef de omstelling (D) met een 17mm steeksleutel vast
en haal deze aan.

Volumebegrenzer

Deze kraan is voorzien van een kardoes met een
volumebegrenzer. Daardoor is een traploze individuele
doorstroombeperking mogelijk. In de fabriek wordt de
maximale capaciteit afgesteld.

In combinatie met c.v.-ketels met warmwatervoorziening
en geisers is het gebruik van de doorstroombeperking
aan de warmwaterkant niet aan te raden, i.v.m.
de tapdrempel van de geiser/combiketel.

Zie voor het activeren hiervan afb. [5].

Monteer de rozet en de greep, zie afb. [6] en [7].
Als de rozet niet ver genoeg op de kap kan worden

geschoven, moet bovendien een verlengstuk worden
ingebouwd (zie Reserveonderdelen uitvouwbaar blad II,
bestelnr.: 46 191 = 25mm / 46 343 = 50mm).

Dicht bij bijzonder ruwe oppervlakken (diepe voegen tussen
tegels, sterk gestructureerde tegels) tevens het bovenste
gedeelte van de rozet met siliconen af.

Controleer de werking van de batterij, zie uitvouwbaar
blad III,afb. [8].

Werking van de automatische omstelling (D), zie afb. [9].
Door de hendel naar boven te duwen wordt de watertoevoer
vrijgegeven.
Bij de badmengkraan stroomt het water altijd eerst uit de
onderste uitgang (bijv. badkuiptoevoer).
Door op de omstelling (D) te drukken wordt de toevoer naar de
badkuip gesloten en stroomt het water bij de doucheafvoer eruit.
Na het sluiten van de mengkraan wordt de omstelling
automatisch naar buiten geduwd, zodat het water bij het
opnieuw openen van de mengkraan altijd eerst uit de onderste
uitgang (bijv. baduitloop) stroomt.

Onderhoud

Controleer en reinig alle onderdelen. Vervang onderdelen
indien nodig. Vet de onderdelen met speciaal armaturenvet in.

Sluit de koud- en warmwatertoevoer af!
I. Kardoes (F) vervangen, zie uitvouwbaar blad III,

afb. [10] tot [12].

Neem de montagepositie in acht!

Let erop, dat de pakkingen van de kardoes in de uitsparingen
van het kraanhuis vallen. Schroef de schroeven (G) vast en

haal deze beurtelings gelijkmatig aan.
II. Omstelling (D), zie uitvouwbaar blad III, afb. [10] tot [12].
Reserveonderdelen, zie uitvouwbaar blad II (* = speciaal

toebehoren).

Open de koud- en warmwatertoevoer en controleer
de aansluitingen op lekkages.

Spoel de leidingen grondig.

Reiniging

De aanwijzingen voor de reiniging van deze kraan vindt
u in het bijgaande onderhoudsvoorschrift.

6

S

Användningsområde

Drift är möjlig med:

• Tryckbehållare

• Termiskt styrda genomströmningsberedare

• Hydrauliskt styrda genomströmningsberedare
Drift med trycklösa behållare (=öppna varmvattenberedare)
är inte möjlig.

Tekniska data

• Flödestryck

- min. 0,5 bar

- rekommenderat 1 - 5 bar

• Arbetstryck max. 10 bar

• Provningstryck 16 bar
För att inte överstiga ljudnivån skall en reduceringsventil
installeras om vilotrycket överstiger 5 bar.
Större tryckdifferenser mellan kallvatten- och
varmvattenanslutningen måste undvikas!

• Genomflöde vid 3 bar flödestryck: ca. 27 l/min

•Temperatur
varmvatteningång: max. 80 °C
Rekommendation för energibesparing: 60 °C

Skållningsskydd möjligt genom montering av en
temperaturbegränsare (se reservdelar utvikningssida II,
best.-nr: 46 308).

• Vattenanslutning varmt - vänster

kallt - höger

Anvisning:

För armatur 32 880 får bara ett utlopp användas. Det andra
utloppet på huset måste pluggas igen med den bifogade
pluggen (täta pluggen).
genom att använda en 3-vägskoppling kan armaturen
kombineras med huvuddusch och handdusch.

Viktigt:
För alla inbyggnadsblandare gäller, att inga avstängnings­ventiler får efterkopplas i utloppet (blandvattenledningen).

Installation

Förbered väggen

• Gör hål för ettgreppsblandaren och slitsar för
rörledningarna.

Rikta in ettgreppsblandaren med hjälp av mallen
och montera den, se utvikningssida I, fig. [1] till [3].

• Korrekta toleranser kan hämtas från måttritningen.

• Pilen på mallen måste peka uppåt.

• Lägg ett vattenpass på kanten på mallen (A) för uppriktning,
se fig. [1].

• För att underlätta monteringen av armaturen på väggen
har armaturhuset försetts med hål.

• Monteringsdjupet till väggens färdiga yta (B) måste ligga
inom monteringsmallens område (X), se fig. [2].

• Kallvattenanslutningen måste placeras på höger sida,
varmvattenanslutningen på vänster sida.

Anslut rörledningarna.

• Den löst iskruvade pluggen (C) på armatur 32 880 måste
monteras i det lediga utloppet (uppe eller nere) och tätas,
se fig. [3].

Öppna kallvatten- och varmvattentillförseln
och kontrollera att anslutningarna är täta.

Spola igenom rörledningarna.

Putsa väggen färdigt och lägg på kakelplattorna.
Demontera inte monteringsmallen före den slutliga

monteringen.

Färdiginstallation

Tag bort monteringsmallen.
Anvisning:

När man installerar ventilöverstycket 32 879 måste man först
montera omkastaren (D), se utvikningssida I, fig [4].

1. Skruva loss skruvarna (E).

2. Skruva fast och dra åt omkastaren (D) med hjälp
av en hylsnyckel 17mm.

Volymbegränsare

Armaturen är utrustad med en volymbegränsare. Därmed
är en steglös, individuell genomströmningsbegränsning möjlig.
Från fabrik är det största möjliga flödet förinställt.

Flödebegränsningen bör inte användas i kombination
med hydrauliska genomströmningsberedare.

För aktivering se fig. [5].

Montera täckbrickan och spaken, se fig. [6] och [7].
Om täckbrickan inte kan skjutas på tillräckligt långt på hylsan,

måste dessutom en förlängning monteras (se reservdelar
utvikningssida II, best.-nr.: 46 191 = 25mm / 46 343 = 50mm).

Om fästytan är mycket ojämn (djupa fogar, kraftigt
strukturerade ytor) måste man dessutom täta det övre
täckbricksområdet med silikon.

Kontrollera batterietss funktion, se utvikningssida III, fig. [8]
Funktion för automatisk omkastare (D), se fig. [9].

Vattentillförseln frigörs när man drar i spaken.
Vattnet kommer alltid först ut nertill (t ex ur karpipen).
Genom att trycka in omkastaren (D) stängs vattentillförseln
till badkaret och vattnet kommer ut ur duschen.
Om man stänger blandaren sker en automatisk omkoppling
från dusch till badkar, så att vattnet alltid kommer ut längst ner
(t ex karpipen) igen om man öppnar den på nytt.

Underhåll

Kontrollera och rengör alla delarna, byt vid behov och fetta
in med specialfett.

Stäng av kallvatten- och varmvattentilloppet!
I. Byte av patron (F), se utvikningssida III, fig. [10] till [12].
Observera monteringsläget!

Kontrollera att patronens packningar greppar i husets gängor.
Skruva i skruvarna (G) och dra fast dem växelvis och jämnt

II. Omkastare (D), se utvikningssida III, fig [10] till [12].
Reservdelar, se utvikningssida II (* = specialtillbehör).

Skötsel

Underhållstips för denna blandare finns i den bifogade
Underhållanvisningen.

7

DK

Anvendelsesområde

Kan anvendes i forbindelse med:

• Trykbeholdere

• Termisk styrede gennemstrømningsvandvarmere

• Hydraulisk styrede gennemstrømningsvandvarmere
Det er ikke muligt at bruge trykløse lagre
(= åbne vandvarmere).

Tekniske data

• Tilgangstryk

- min. 0,5 bar

- anbefalet 1 - 5 bar

• Driftstryk max. 10 bar

• Prøvetryk 16 bar
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
Større trykforskelle mellem koldt- og varmtvandstilslutningen
bør undgås!

• Gennemstrømning ved 3 bar tilgangstryk ca. 27 l/min.

•Temperatur
Varmtvandsindgang max. 80 °C
Anbefalet (energibesparelse) 60 °C

Skoldningsbeskyttelse er mulig ved montering af en
temperaturbegrænser (se reservedele, foldeside II,
bestillingsnr.: 46 308).

• Vandtilslutning varmt - til venstre

koldt - til højre

Bemærk:

Ved armaturet 32 880 må der kun anvendes en udgang.
Den 2. udgangsstuds på kabinettet skal lukkes med den
vedlagte prop (proppen skal tætnes).
Anvendes der en 3-vejs-omstilling er der mulighed for at
kombinere dette armatur med hoved- og håndbrusergarnitur.

Vigtigt:
På indbyggede batterier må der ikke efterkobles nogen
spærreventiler i udløbet (blandingsvandledning).

Installation

Indbygningsvæggen gøres parat

• Lav huller til etgrebs-blandingsbatteriet samt slidser
til rørledningerne.

Juster etgrebs-blandingsbatteriet med
monteringsskabelonen og monter det,

se foldeside I, ill. [1] til [3].

• Tilladte tolerancer findes i måltegningen.

• Pilen på monteringsskabelonen skal vende opad.

• Læg et vaterpas på monteringsskabelonens (A) knaster
for at justere den, se ill. [1].

• For lettere at kunne fastgøre armaturet på væggen
er der lavet fastgørelseshuller på huset.

• Den færdige vægoverflade (B) skal ligge i området (X)
på monteringsskabelonen, se ill. [2].

• Det kolde vand skal tilsluttes til højre, det varme vand til
venstre.

Tilslut rørledninger

• Armaturets 32 880 løst iskruede prop (C) skal tætnes
i det afløb, som forbliver fri (nede eller oppe), se ill. [3].

Åbn for koldt- og varmtvandstilførslen, og kontroller,
om tilslutningerne er tætte.

Skyl rørledningerne igennem.

Puds væggen færdig og sæt fliser på.
Monteringsskabelonen må ikke afmonteres inden

færdiginstallationen.

Færdiginstallation

Afmonter monteringsskabelonen.
Bemærk:

Ved installation af den øverste del (32 879) skal
omstillingen (D) først monteres, se foldeside I, ill. [4].

1. Skru lukkeskruen (E) ud.

2. Skru omstillingen (D) i med en topnøgle (17mm),
og spænd den.

Mængdebegrænsning

Dette armatur er udstyret med en mængdebegrænsning.
Gennemstrømningsmængden kan således begrænses trinløst
og individuelt. Fra fabrikken er den størst mulige
gennemstrømning forindstillet.

I forbindelse med hydrauliske
gennemstrømningsvandvarmere kan brug af
gennemstrømningsbegrænsning ikke anbefales.

Vedr. aktivering se ill. [5].

Monter rosetten og grebet, se ill. [6] og [7].
Hvis rosetten ikke kan skubbes langt nok

ind på kappen, skal der monteres yderligere
en forlængelse (se "Reservedele", foldeside II,
bestillingsnummer: 46 191 = 25mm / 46 343 = 50mm).

Ved særligt ru overflader (dybe flisefuger, stærkt strukturerede
fliser) skal det øverste rosetområde desuden tætnes med
silikone.

Kontroller, om batteriet fungerer, se foldeside III, ill. [8].
Anvendelse af den automatiske omstilling (D), se ill. [9].

Ved at trække i grebet åbnes der for vandtilførslen.
Ved karbatteriet kommer vandet altid først til det nederste
afløb (f.eks. karafløbet).
Ved at trykke omstillingen (D) ind lukkes der for
vandgennemstrømningen til karret, og vandet kommer
ud af bruseren.
Lukkes der for batteriet, trykkes omstillingen automatisk
ud således, at vandet igen løber ud ved det nederste afløb
(f.eks. karindløbet), næste gang der åbnes for batteriet.

Vedligeholdelse

Kontroller alle dele, rens dem, udskift dem evt., og smør dem
med specielt armaturfedt.

Luk for koldt- og varmtvandstilførslen!
I. Udskiftning af patron (F), se foldeside III, ill. [10] til [12].
Vær opmærksom på monteringspositionen!

Patronens pakninger skal gribe ind i husets inddrejninger.
Skru skruerne (G) i og spænd dem skiftevis og ensartet.

II. Omstilling (D), se foldeside III, ill. [10] til [12].
Reservedele, se foldeside II ( * = specialtilbehør)

Pleje

Anvisningerne vedrørende pleje af dette armatur er anført
i vedlagte vedligeholdelsesvejledning.

8

N

Bruksområde

Kan brukes med:

• trykkmagasiner

• termisk styrte varmtvannsberedere

• hydraulisk styrte varmtvannsberedere
Bruk med trykkløse magasiner (=åpne varmtvannsberedere).

Tekniske data

• Dynamisk trykk

- min. 0,5 bar

- anbefalt 1–5 bar

• Driftstrykk maks. 10 bar

• Kontrolltrykk: 16 bar
Monter en reduksjonsventil ved statisk trykk over 5 bar
for å overholde støyverdiene.
Unngå store trykkdifferanser mellom kaldt­og varmtvannstilkoblingen!

• Gjennomstrømning ved 3 bar dynamisk trykk: ca. 27 l/min

•Temperatur
Varmtvannsinngang: maks. 80 °C
Anbefales ved energisparing: 60 °C

Sikring mot skålding er mulig ved å montere en
temperaturbegrenser (se reservedeler på utbrettside II,
best. nr.: 46 308).

• Vanntilkobling: varmt – til venstre

kaldt – til høyre

Merk:

I forbindelse med armatur 32 880 får det bare brukes ett avløp.
Den andre avløpsstussen på huset må stenges med pluggen
som følger med (tett pluggen).
Ved bruk av en 3-veisomkobling er det mulig å kombinere
denne armaturen med hode- og hånddusjsett.

Viktig:
Ved innbyggingsbatterier får stoppekraner aldri
etterkobles i avløpet (blandevannsrør).

Installering

Monteringsveggen klargjøres på forhånd

• Lag hull for ettgrepsbatteri og slisser for rørledningene.

Juster ettgrepsbatteriet med innbyggingssjablonen,
og monter det, se utbrettside I, bilde [1] til [3].

• Tillatte toleranser finnes på måltegningen.

• Pilen på innbyggingssjablonen må peke opp.

• Ved justeringen skal et vater legges på knastene til
innbyggingssjablonen (A), se bilde [1].

• For å gjøre det enklere å feste armaturen på veggen
er det laget monteringshull på huset.

• Den ferdige veggoverflaten (B) må være i området (X)
av innbyggingssjablonen, se bilde [2].

• Kaldtvannstilkoblingen må være på høyre side,
varmtvannstilkoblingen på venstre side.

Koble til rørledningene

• Stoppepluggen (C) til armaturen 32 880, som er skrudd løst
inn, må tettes i det avløpet som fortsatt er ledig (nede eller
oppe), se bilde [3].

Åpne kaldt- og varmtvannstilførselen, og kontroller
at koblingene er tette.

Spyl rørledningene.

Vegg pusses ferdig og flises.
Innbyggingssjablonen må ikke demonteres

før ferdiginstalleringen.

Ferdiginstallering

Fjern innbyggingssjablonen.
Merk:

Ved installering av overdelen 32 879 må først omkoblingen (D)
monteres, se utbrettside I, bilde [4].

1. Skru ut låseskruen (E).

2. Skru inn omkoblingen (D) med en 17mm pipenøkkel,
og stram.

Mengdebegrenser

Denne armaturen er utstyrt med en mengdebegrenser.
Den muliggjør en trinnløs, individuell begrensning
av strømningsmengden. Den største mulige
gjennomstrømningen er forhåndsinnstilt fra fabrikken.

Bruk av strømningsbegrenser anbefales ikke i forbindelse
med hydrauliske varmtvannsberedere.

For aktivering se bilde [5].

Monter rosett og håndgrep, se bilde [6] og [7].
Hvis det ikke lar seg gjøre å skyve rosetten langt nok inn på

kappen, må det monteres en forlengelse (se reservedeler,
utbrettside II, best. nr.: 46 191 = 25mm / 46 343 = 50mm).

Ved spesielt ru overflater (dype flisefuger, sterkt strukturerte
fliser) må det øvre rosettområdet i tillegg tettes med silikon.

Kontroller armaturens funksjon, se utbrettside III, bilde [8].
Funksjonen til den automatiske omkoblingen (D),

se bilde [9].
Ved å trekke i håndgrepet åpnes vanntilførselen.
Ved karbatteriet renner vannet alltid først ut ved den nedre
avgangen (f.eks. karinnløp).
Ved å trykke omkoblingen (D) stenges vanninnløpet til karet,
og vannet kobles over til dusjen.
Når batteriet stenges, skjer en automatisk omkobling slik
at vannet alltid først renner ut ved det nedre avløpet
(f.eks. karinnløp) når batteriet åpnes på nytt.

Vedlikehold

Kontroller alle delene, rengjør, skift eventuelt ut og smør med
spesialarmaturfett.

Steng kaldt- og varmtvannstilførselen!
I. Skifte ut patron (F), se utbrettside III, bilde [10] til [12].
Legg merke til plasseringen!

Pass på at tetningene til patronen griper inn i inndreiningene
på huset. Skru inn skruene (G), og stram jevnt og vekselvis.

II. Omkobling (D), se utbrettside III, bilde [10] til [12].
Reservedeler, se utbrettside II (* = ekstra tilbehør).

Pleie

Informasjon om pleie av denne armaturen finnes i vedlagte
pleieveiledning.

9

FIN

Käyttöalue

Käyttö on mahdollista:

• Painesäiliöiden

• Termisesti ohjattujen läpivirtauskuumentimien

• Hydraulisesti ohjattujen läpivirtauskuumentimien kanssa
Käyttö ei ole mahdollista paineettomilla varaajilla
(= avoimilla vedenlämmittimillä).

Tekniset tiedot

•Virtauspaine

- vähint. 0,5 bar

- suositus 1–5 bar

• Käyttöpaine enint. 10 bar

• Testipaine 16 bar
Meluarvojen noudattamiseksi on laitteeseen asennettava
paineenalennusventtiili lepopaineen ylittäessä 5 baria.
Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on
vältettävä!

• Läpivirtaus, kun virtauspaine on 3 baria: n. 27 l/min.

• Lämpötila
Lämpimän veden tulo: enint. 80 °C
Energian säästämiseksi suosittelemme: 60 °C

Palovammoilta voidaan suojautua asentamalla
lämpötilan rajoitin (ks. varaosat kääntöpuolen sivulla II,
tilaus-nro: 46 308).

• Vesiliitäntä lämmin - vasemmalla

kylmä - oikealla

Ohje:

Laitteessa 32 880 saa käyttää vain yhtä lähtöä. Kotelon toinen
lähtöliitäntä on suljettava mukana toimitetulla tulpalla (tulppa
tiivistettävä).
Käyttämällä 3-tie-vaihdinta on mahdollista yhdistää tämä laite
ylä- ja käsisuihkusarjaan.

Tärkeää:
Piiloasennushanan lähtöihin (sekoitusvesijohto)
ei saa kytkeä jälkikäteen sulkuventtiilejä.

Asennus

Valmistele asennusseinä

• Tee reiät yksiotesekoitinta ja urat putkia varten.

Sovita yksiotesekoitin paikalleen asennuslevyn avulla
ja kiinnitä, ks. kääntöpuolen sivu I, kuvat [1] … [3].

• Sallitut toleranssit selviävät mittapiirroksesta.

• Asennuslevyssä olevan nuolen pitää osoittaa ylöspäin.

• Aseta suoristamista varten vesivaaka asennuslevyn (A)
nokkien päälle, ks. kuva [1].

• Laitteen seinäkiinnityksen helpottamiseksi kotelossa on
valmiina kiinnitysreiät.

• Valmiin seinäpinnan (B) pitää olla asennuslevyn
alueella (X), ks. kuva [2].

• Kylmävesiliitäntä on tehtävä oikealle, lämminvesiliitäntä
vasemmalle.

Putkien liittäminen

• Löysästi kiinniruuvattu laitteen 32 880 tulppa (C) pitää
tiivistää vapaaksi jäävään lähtöön (alhaalla tai ylhäällä),
ks. kuva [3].

Avaa kylmän ja lämpimän veden tulo ja tarkasta liitäntöjen
tiiviys.

Huuhdo putket.

Rappaa seinä valmiiksi ja laatoita se.
Asennuslevyä ei saa poistaa ennen kuin kaikki asennustyöt

on tehty.

Loppuasennus

Poista asennuslevy.
Ohje:

Pinta-asennusosia 32 879 asennettaessa on ensin
asennettava vaihdin (D), ks. kääntöpuolen sivu I, kuva [4].

1. Kierrä irti sulkuruuvi (E).

2. Kierrä vaihdin (D) 17mm:n hylsyavaimella paikalleen ja
kiristä.

Virtausmäärän rajoitin

Tämä hana on varustettu virtausmäärän rajoittimella. Sen
avulla läpivirtausta voidaan rajoittaa yksilöllisesti
portaattomasti. Tehtaalla läpivirtaus on esisäädetty
suurimmalle mahdolliselle määrälle.

Läpivirtauksen rajoitinta ei suositella käytettäväksi
yhdessä hydraulisten läpivirtauskuumentimien kanssa.

Aktivointia varten ks. kuva [5].

Peitelaatan ja vivun asennus, ks. kuvat [6] ja [7].
Jos peitelaattaa ei saada työnnettyä tarpeeksi pitkälle

suojuksen päälle, on lisäksi asennettava jatkokappale
(katso varaosat kääntöpuolen sivulla II,
tilaus-nro: 46 191 = 25mm / 46 343 = 50mm).

Jos pinnat ovat erityisen karkeita (syvät laattasaumat,
karkeasti pinnoitetut laatat), peitelaatan ylempi alue on
tiivistettävä lisäksi silikonilla.

Tarkasta hanan toiminta, ks. kääntöpuolen sivu III, kuva [8].
Automaattisen vaihtimen (D) toiminta, ks. kuva [9].)

Veden tulo vapautetaan vipua nostamalla.
Ammehanassa vesi virtaa aina ensin alempaan ulostuloon
(esim. ammeen juoksuputki).
Painamalla vaihdin (D) sisään veden läpivirtaus ammeeseen
suljetaan ja vesi virtaa ulos suihkusta.
Kun hana suljetaan, vaihdin työntyy automaattisesti ulos niin,
että hanaa uudelleen avattaessa vesi virtaa aina ensin ulos
alimmaisesta ulostulosta (esim. ammeen juoksuputki).

Huolto

Tarkista kaikki osat, puhdista tai vaihda tarvittaessa ja rasvaa
erikoisrasvalla.

Sulje kylmän ja lämpimän veden tulo!
I. Säätöosan (F) vaihto, ks. kääntöpuolen sivu III,

kuvat [10] … [12].

Huomaa asennusasento!

Huolehdi siitä, että säätöosan tiivisteet tarttuvat kotelon
syvennyksiin. Kierrä ruuvit (G) paikalleen ja kiristä tasaisesti

vuorotellen.
II. Vaihdin (D), ks. kääntöpuolen sivu III, kuvat [10] … [12].
Varaosat, ks. kääntöpuolen sivu II (* = lisätarvike).

Hoito

Tämän laitteen hoitoa koskevat ohjeet on annettu mukana
olevassa hoito-oppaassa.

10

PL

Zakres stosowania

Można używać z:

•ciśnieniowymi podgrzewaczami pojemnościowymi wody

•włączanymi termicznie przepływowymi podgrzewaczami wody

•włączanymi ciśnieniowo przepływowymi podgrzewaczami wody
Użytkowanie z bezciśnieniowymi podgrzewaczami wody
(=pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

•Ciśnienie przepływu

- min. 0,5 bar

- zalecane 1 - 5 bar

•Ciśnienie robocze maks. 10 bar

•Ciśnienie kontrolne 16 bar
Aby spełnić wymagania normy głośności, przy ciśnieniu
statycznym powyżej 5 bar należy wmontować reduktor ciśnienia.
Należy unikać większych różnic ciśnienia między wodą zimną
a ciepłą!

•Natężenie przepływu przy ciśnieniu przepływu 3 bar:
ok. 27 l/min

• Temperatura

na doprowadzeniu wody gorącej: maks. 80 °C

Zalecana temperatura energooszczędna: 60 °C
Ochrona przed oparzeniem możliwa jest poprzez
zamontowanie ogranicznika temperatury (zobacz Części
zamienne, strona rozkładana II, nr kat.: 46 308).

•Podłączenie wody gorąca - str. lewa

zimna - str. prawa

Uwaga:

W przypadku armatury 32 880 możliwe jest stosowanie tylko
jednego odgałęzienia. 2. króciec odgałęzienia przy obudowie
powinien zostać zamknięty przy użyciu załączonego korka
(korek należy uszczelnić)
Poprzez zastosowanie 3-drożnego przełącznika istnieje
możliwość połączenia tej armatury z głowicą prysznicową
górną i ręczną.

Ważna wskazówka:
W przypadku baterii podtynkowych nie wolno stosować
zaworów odcinających na przewodzie wylotowym wody.

Instalacja

Przygotować ściankę do zabudowy.

• Przygotować otwory dla baterii jednouchwytowej oraz dla

przewodów rurowych.

Wyrównać baterię jednouchwytową przy użyciu szablonu
montażowego i zamontować, zobacz strona rozkładana I,

rys. [1] - [3].

• Dopuszczalne wartości tolerancji znajdują się na rysunku

wymiarowym.

•Strzałka na szablonie montażowym powinna być

skierowana w górę.

•W tym celu należy położyć poziomicę na krzywkach

szablonu montażowego (A), zobacz rys. [1].

• Dla ułatwienia zamocowania armatury do ściany

w obudowie zostały wykonane otwory mocujące.

• Gotowa powierzchnia ściany (B) powinna znajdować się

w obszarze (X) szablonu montażowego, zobacz rys. [2].

• Doprowadzenie zimnej wody należy wykonać z prawej

strony, a ciepłej wody - z lewej strony.

Podłączyć przewody rurowe.

•Luźno wkręcony korek (C) armatury 32 880 powinien zostać

uszczelniony w wolnym odgałęzieniu wylotowym (dolne lub

górne), zobacz rys. [3].

Odkręcić zawory doprowadzenie wody zimnej i gorącej
oraz sprawdzić szczelność połączeń.

Przepłukać instalację wodną.

Na zakończenie otynkować ścianę i wyłożyć płytkami.
Przed montażem końcowym nie należy demontować szablonu

montażowego.

Montaż końcowy

Usunąć szablon montażowy.
Uwaga:

W przypadku montażu elementu 32 879 należy najpierw
zamontować przełącznik (D), zobacz strona rozkładana I,
rys. [4].

1. Wykręcić śrubę zaślepiającą (E).

2. Wkręcić przełącznik (D) za pomocą klucza
nasadowego 17mm.

Ogranicznik przepływu

Armatura wyposażona jest w ogranicznik przepływu wody.
Dzięki temu możliwe jest indywidualne bezstopniowe
ograniczenie przepływu wody. Przepływ nastawiono
fabrycznie na wartość maksymalną.

Wykorzystanie funkcji ogranicznika przepływu wody
wpołączeniu z włączanymi ciśnieniowo przepływowymi
podgrzewaczami wody nie jest zalecane.

Włączanie, zobacz rys. [5].

Montaż rozetki i dźwigni, zobacz rys. [6] oraz [7].
W przypadku, jeśli rozetki nie można wsunąć dostatecznie

daleko na kołpak, konieczne jest dodatkowo wmontowanie
elementu przedłużającego, (zobacz części zamienne,
str. rozkładana II, nr kat.: 46 191 = 25mm / 46 343 = 50mm).

W przypadku szczególnie szorstkich powierzchni (głębokie
spoiny między kafelkami, kafelki o silnie pofałdowanej
powierzchni), górne partie rozety należy dodatkowo uszczelnić
silikonem.

Sprawdzić działanie baterii, zobacz strona rozkładana III,
rys. [8].

Działanie przełącznika automatycznego (D), zobacz rys. [9].
Przez pociągnięcie dźwigni następuje otwarcie dopływu wody.
W przypadku baterii wannowej woda wypływa najpierw
zodgałęzienia dolnego (np. z wylewki wannowej).
Przez naciśnięcie przełącznika (D) przepływ wody do wanny
zostaje odcięty, a woda wypływa z głowicy prysznicowej.
Z chwilą zamknięcia baterii przełącznik automatyczny wraca
wpołożenie spoczynkowe, tak że po ponownym otwarciu
baterii woda wypływa zawsze najpierw z dolnego odgałęzienia
(np. z wylewki wannowej).

Konserwacja

Skontrolować wszystkie części, oczyścić i ewentualnie
wymienić, przesmarować specjalnym smarem do armatur.

Zamknąć doprowadzenie wody zimnej i gorącej!
I. Wymiana głowicy (F), zob. str. rozkładana III, rys. [10] do [12].
Zwrócić uwagę na prawidłowy montaż!

Należy uważać, aby uszczelki głowicy były dokładnie
dopasowane do wgłębień w korpusie. Wkręcić śruby (G) i na

przemian równomiernie dokręcić.
II. Przełącznik (D), zob. strona rozkładana III rys. [10] do [12].
Części zamienne, zob. strona rozkładana II

( * = akcesoria dodatkowe).

Pielęgnacja

Wskazówki dotyczące pielęgnacji armatury zamieszczono
wzałączonej instrukcji pielęgnacji.

11

32 879

32 880

D

32 880

12

GR

Πεδίο εφαρµογής

Η λειτουργία είναι δυνατή µε:

• θερµοσίφωνες αποθήκευσης σε ατµοσφαιρική πίεση

• θερµικά ελεγχόµενους ταχυθερµοσίφωνες νερού

• υδραυλικά ελεγχόµενους ταχυθερµοσίφωνες

Η λειτουργία µε συσσωρευτές χωρίς πίεση (ανοιχτοί
θερµοσίφωνες) δεν είναι δυνατή.

Τεχνικά στοιχεία

• Πίεση ροής

- ελάχιστη 0,5 bar

- συνιστώµενη 1 - 5 bar

• Μέγιστη πίεση λειτουργίας 10 bar

• Πίεση ελέγχου 16 bar

Για τη διατήρηση των τιµών θορύβου και για πιέσεις ηρεµίας
πάνω από 5 bar, τοποθετήστε ένα µειωτήρα πίεσης.
Αποφύγετε µεγαλύτερες διαφορές πίεσης µεταξύ των
παροχών ζεστού και κρύου νερού!

• Παροχή σε πίεση ροής 3 bar: περ. 27 l/min

• Θερµοκρασία

Τροφοδοσία ζεστού νερού:µέγ. 80 °C

Για εξοικονόµηση ενέργειας συνιστάται:60 °C
Είναι δυνατή η προστασία από βρασµό µε την εγκατάσταση
συστήµατος περιορισµού της θερµοκρασίας (βλέπε ανταλλακτικά
αναδιπλούµενη σελίδα ΙΙ, κωδικός παραγγελίας: 46 308).

• Σύνδεση νερού ζεστό - αριστερά

κρύο - δεξιά

Παρατήρηση:

Στο στοιχείο τοποθέτησης 32 880 επιτρέπεται να
χρησιµοποιηθεί µόνον η έξοδος. Η δεύτερη υποδοχή σωλήνων
εξόδου στο περίβληµα θα πρέπει να σφραγιστεί µε τη
συνοδευτική τάπα (στεγανοποιήστε την τάπα).
Μπορείτε να συνδυάσετε αυτή τη µπαταρία µε ένα σετ ντους
χειρός ή κεφαλής χρησιµοποιώντας µία βαλβίδα 3 δρόµων.

Σηµαντικό:
Στους χωνευτούς µίκτες νερού δεν πρέπει να
τοποθετούνται βαλβίδες διακοπής λειτουργίας µετά την
έξοδο του νερού (σωλήνας νερού µίξης).

Εγκατάσταση

Προετοιµάστε τον τοίχο όπου θα γίνει η τοποθέτηση.

• Ανοίξτε τις οπές για τη µπαταρία ενός µοχλού καθώς και τις

εγκοπές για τις σωληνώσεις.

Ευθυγραµµίστε το µίκτη µε ένα µοχλό χειρισµού µε το
σχέδιο συναρµολόγησης και τοποθετήστε τον, βλέπε

αναδιπλούµενη σελίδα I, εικ. [1] έως [3].

• Οι επιτρεπτές ανοχές αναφέρονται στο σχέδιο διαστάσεων.

• Το βέλος του σχεδίου συναρµολόγησης θα πρέπει να δείχνει

προς τα επάνω.

• Για την ευθυγράµµιση τοποθετήστε το αλφάδι στις

προεξοχές του σχεδίου συναρµολόγησης (Α), βλέπε εικ. [1].

• Για απλούστερο στερέωµα της µπαταρίας στον τοίχο, έχουν

προβλεφθεί οι οπές στερεώµατος που βρίσκονται στο

περίβληµα.

• Η προετοιµασµένη επιφάνεια του τοίχου (Β) θα πρέπει

να βρίσκεται εντός της περιοχής (X) του σχεδίου

συναρµολόγησης, βλέπε εικ. [2].

• Η σύνδεση κρύου νερού πρέπει να γίνει δεξιά και η σύνδεση

ζεστού νερού αριστερά.

Συνδέστε τις σωληνώσεις.

• Η χαλαρά βιδωµένη τάπα (C) της µπαταρίας 32 880 θα

πρέπει να στεγανοποιηθεί µέσα στην ελεύθερη έξοδο

(κάτω ή επάνω), βλέπε εικ. [3].

Ανοίξτε τις παροχές κρύου και ζεστού νερού και ελέγξτε
τη στεγανότητα των συνδέσεων!

Ξεπλύνετε τις σωληνώσεις.

Σοβατίστε και τοποθετήστε τα πλακάκια του τοίχου.
Μην αποσυναρµολογήσετε το σχέδιο συναρµολόγησης πριν

από την οριστική τοποθέτηση.

Τελική τοποθέτηση

Αφαιρέστε τον οδηγό συναρµολόγησης.
Παρατήρηση:

Κατά την εγκατάσταση του επάνω τµήµατος 32 879 πρέπει
αρχικά να τοποθετηθεί ο διανοµέας (D), βλέπε αναδιπλούµενη
σελίδα I, εικ. [4].

1. Ξεβιδώστε τη βίδα (E).

2. Βιδώστε και σφίξτε καλά το διανοµέα (D) µε ένα κλειδί 17mm.

Αναστολέας ροής

Αυτά τα εξαρτήµατα διαθέτουν έναν αναστολέα ροής.
Ετσι παρέχεται η δυνατότητα για αδιαβάθµητη µείωση της
ροής νερού. Η εργοστασιακή ρύθµιση ισοδυναµεί µε τη
µέγιστη δυνατή παροχή.

∆εν συνιστάται η σύνδεση του αναστολέα ροής µε
υδραυλικούς ταχυθερµοσίφωνες.

Για την ενεργοποίηση, βλέπε εικ. [5].

Συναρµολογήστε τη ροζέτα και το µοχλό, βλέπε εικ. [6] και [7].
Εάν η ροζέτα δεν µπορεί να µπει σε ικανοποιητικό µήκος

στο κάλυµµα πρέπει να χρησιµοποιηθεί προέκταση
(βλέπε ανταλλακτικά, αναδιπλούµενη σελίδα II,
αρ. παραγγελίας: 46 191 = 25mm / 46 343 = 50mm).

Σε τραχιές επιφάνειες (αρµοί πλακιδίων µεγάλου βάθους,
πλακάκια µπάνιου µε τραχιά επιφάνεια) στεγανοποιήστε
συµπληρωµατικά και την επάνω περιοχή της ροζέτας µε σιλικόνη.

Ελέγξτε τη λειτουργία της µπαταρίας, βλέπε αναδιπλούµενη
σελίδα III, εικ. [8].

Λειτουργία του αυτόµατου διανοµέα (D), βλέπε εικ. [9].
Με το τράβηγµα του µοχλού ελευθερώνεται η παροχή νερού.
Στις µπαταρίες της µπανιέρας το νερό εκρέει βασικά από την
κάτω εκροή (π.χ. εκροή µπανιέρας).
Με το πάτηµα του διανοµέα (D) κλείνει η ροή προς τη
µπανιέρα και το νερό βγαίνει από το ντους.
Αν κλείσετε την µπαταρία, ο διανοµέας εξωθείται αυτόµατα
προς τα επάνω, έτσι ώστε αν ανοίξετε ξανά την µπαταρία το
νερό θα βγαίνει πάντοτε πρώτα από την κάτω έξοδο (π.χ. από
την εισροή της µπανιέρας).

Συντήρηση

Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα, αν χρειάζεται
αντικαταστήστε τα και λιπάνετέ τα µε ειδικό γράσο για µπαταρίες.

Κλείστε την παροχή κρύου και ζεστού νερού!
I. Αντικατάσταση µηχανισµού (F), βλέπε αναδιπλούµενη

σελίδα III, εικ. [10] έως [12].

Προσέξτε τη θέση τοποθέτησης!

Θα πρέπει να προσέξετε, ώστε οι µονώσεις του µηχανισµού
να εφαρµόσουν στα σπειρώµατα του περιβλήµατος. Βιδώστε
τις βίδες (G) και σφίξτε τους εναλλακτικά και συµµετρικά.

II. ∆ιανοµέας (D), βλέπε αναδιπλούµενη σελίδα III, εικ. [10]
έως [12].

Ανταλλακτικά, δείτε την αναδιπλούµενη σελίδα ΙI
(* = προαιρετικός εξοπλισµός).

Περιποίηση

Τις οδηγίες που αφορούν την περιποίηση αυτής της µπαταρίας
µπορείτε να τις πάρετε από τις συνηµµένες οδηγίες
περιποίησης.

13

CZ

Oblast použití

Provoz je možný s:

• tlakovými zásobníky

• tepelně řízenými průtokovými ohřívači

• hydraulicky řízenými průtokovými ohřívači
Provoz s beztlakovými zásobníky (= otevřenými zásobníky
na přípravu teplé vody) není možný.

Technické údaje

• Proudový tlak

- min. 0,5 baru

- doporučeno 1 - 5 barů

• Provozní tlak max. 10 barů

• Zkušební tlak 16 barů
Pro dodržení předepsaných hodnot hluku je nutno při
statických tlacích vyšších než 5 barů namontovat redukční
ventil.
Je nutné zabránit vyšším tlakovým rozdílům mezi připojením
studené a teplé vody!

•Průtok při proudovém tlaku 3 bary: cca 27 l/min

•Teplota

na vstupu teplé vody: max. 80 °C

Pro úsporu energie se doporučuje: 60 °C
Ochranu před opařením lze zajistit namontováním omezovače
teploty (viz náhradní díly, skládací strana II, obj. č.: 46 308).

•Připojení vody teplá - vlevo

studená - vpravo

Upozornění:

U armatury 32 880 se musí použít jen jeden odtok. Druhé
odtokové hrdlo na tělesu uzavřete pomocí přiložené zátky
(zátku utěsněte).
Použití 3-cestního přepínání umožňuje kombinaci této
armatury se soupravou pro horní a ruční sprchu.

Upozornění:
U všech bateriích zapuštěných pod omítku se do odtoku
(potrubí smíšené vody) nesmí zařadit žádný další
uzavírací ventil.

Instalace

Příprava montážní stěny

• Zhotovte otvory pro jednopákovou baterii jakož i výřezy pro

potrubí.

Vyrovnání a montáž jednopákové baterie použitím
montážní šablony, viz skládací strana I, obr. [1] až [3].

• Dovolené tolerance, viz rozměrový výkres.

• Šipka na montážní šabloně musí ukazovat směrem nahoru.

•Za účelem vyrovnání do vodorovné polohy položte na vačky

montážní šablony (A) vodováhu, viz obr. [1].

• Pro snadné upevnění armatury na stěnu je těleso opatřeno

upevňovacími otvory.

•Dokončený povrch stěny (B) se musí nacházet

v rozsahu (X) montážní šablony, viz obr. [2].

•Připojení studené vody se musí provést vpravo,

připojení teplé vody vlevo.

Připojení potrubí

•Volně našroubovanou zátku (C) armatury 32 880 ve

zbývajícím volném odtoku (nahoře nebo dole) utěsněte,

viz obr. [3].

Otevřete přívod studené a teplé vody a zkontrolujte
těsnost všech spojů.

Potrubí dobře propláchněte.

Stěnu načisto omítněte a obložte.
Montážní šablonu demontujte až po kompletním dokončení

instalace.

Konečná instalace

Odstraňte montážní šablonu.
Upozornění:

Před instalaci horní části armatury 32 879 se musí nejprve
namontovat přepínací jednotka (D), viz skládací strana I, obr. [4].

1. Vyšroubujte uzavírací šroub (E).

2. Přepínací jednotku (D) zašroubujte nástrčným klíčem 17mm
a dotáhněte.

Omezovač průtokového množství

Tato armatura je vybavena omezením průtokového množství.
Tím je umožněno plynulé omezování průtokového množství
podle potřeby. Z výroby je přednastaveno maximální
průtokové množství vody.

Omezovače průtokového množství se nedoporučuje
použít ve spojení s hydraulickými průtokovými ohřívači.

Nastavení viz obr. [5].

Montáž růžice a páky, viz obr. [6] a [7].
Nelze-li růžici nasunout na krytku dostatečně daleko,

namontujte přídavné prodloužení (viz náhradní díly, skládací
strana II, obj. č.: 46 191 = 25mm / 46 343 = 50mm).

U obzvláště drsných povrchů (hluboké spáry mezi
obkládačkami, obkládačky s výraznou strukturou) utěsněte
horní část růžice dodatečně silikonem.

Kontrola funkce baterie, viz skládací strana III, obr. [8].
Funkce automatického přepínání (D), viz obr. [9].

Nadzvednutím páky se otevře přívod vody.
Při otevření vanové baterie voda vždy vytéká nejdříve
spodním výtokovým hrdlem (např. vtok do vany).
Vtlačením přepínání (D) se vtok vody do vany uzavře a voda
vytéká sprchovým vývodem.
Po uzavření baterie se přepínání automaticky vytlačí, takže při
opětovném otevření baterie začne voda opět vytékat nejdříve
spodním výtokovým hrdlem (např. vtok do vany).

Údržba

Všechny díly zkontrolujte, vyčistěte, příp. vyměňte a namažte
speciálním mazivem pro armatury.

Uzavřete přívod studené a teplé vody!
I. Výměna kartuše (F), viz skládací strana III, obr. [10] až [12].
Dodržte montážní polohu!

Při montáži dbejte na to, aby těsnění kartuše zapadla do
kruhových drážek tělesa. Zašroubujte šrouby (G) a střídavě,

stejnoměrně je dotáhněte.
II. Přepínání (D), viz skládací strana III, obr. [10] až [12].
Náhradní díly, viz skládací strana II

(* = zvláštní příslušenství).

Ošetřování

Pokyny k ošetřování této armatury jsou uvedeny v přiloženém
návodu k údržbě.

14

H

Felhasználási terület

Üzemeltetése lehetséges:

• nyomás alatti melegvíz-tartályokkal

• termikusan vezérelt átfolyásos vízmelegítőkkel

• hidraulikus vezérlésű átfolyásos vízmelegítőkkel
Nyomás nélküli tárolókkal (nyílt üzemű vízmelegítőkkel)
nem működtethető!

Műszaki adatok

• Áramlási nyomás

- min. 0,5 bar

- javasolt: 1 - 5 bar

• Üzemi nyomás max. 10 bar

• Próbanyomás 16 bar
A zajértékek betartására 5 bar feletti nyugalmi nyomás esetén
a betápláló vezetékbe nyomáscsökkentőt kell beépíteni.
Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb
nyomáskülönbséget!

• Átfolyás 3 bar áramlási nyomásnál: kb. 27 l/perc

•Hőmérséklet
melegvíz befolyó nyílásnál: max. 80 °C
Energia megtakarítás céljából javasolt érték: 60 °C

A forrázással szembeni védelem egy hőmérséklethatároló
beszerelésével lehetséges (lásd pótalkatrészek II. kihajtható
oldal, megrend. sz.: 46 308).

• Víz csatlakozás meleg - bal oldalon

hideg - jobb oldalon

Útmutatás:

A 32 880 számú szerelvényre csak egy kifolyót szabad
csatlakoztatni. A házon található 2 kifolyó csatlakoztató
csonkot a mellékelt dugókkal le kell zárni (a dugókat
tömíteni kell).
Egy 3-utas átállítás felhasználásával megteremtődik annak
a lehetősége, hogy ezt a szerelvényt fej-és kézizuhannyal
kombinálják.

Figyelem:
Falba süllyesztett csaptelepeknél a kifolyóágba (a kevert
víz vezetékébe) nem szerelhető elzáró szelep

Felszerelés

Készítse elő a falat

• Furatok elkészítése a kézi keverő, valamint rések készítése
a csővezetékek számára.

Egykaros keverő beigazítása a beszerelősablonnal és
beszerelése, lásd I. kihajtható oldal, [1]. - [3]. ábrák.

• Az engedélyezett tűrések a méretrajzon láthatók.

• A beszerelő sablonon található nyílnak felfelé kell mutatnia.

• A beigazításhoz helyezzen egy vízszintezőt a beszerelő
sablon bütykeire (A), lásd [1]. ábra.

• A szerelvénynek a falra történő egyszerű rögzítése
érdekében a házon rögzítőlyukak találhatók.

• A kész falfelületnek (B) a beszerelési sablonok területén (X)
kell lennie, lásd [2]. ábra.

• A melegvíz csatlakoztatásának bal oldalon, a hidegvíz
csatlakoztatásának jobb oldalon kell lennie.

Csatlakoztassa a csővezetékeket

• A 32 880 szerelvény lazán becsavarozott dugóját (C)
a csatlakozás nélkül maradt csőcsonkban (lent vagy fent)
tömíteni kell, lásd [3]. ábra.

Nyissa meg a hideg- és a melegvíz hozzávezetést
és ellenőrizze a csatlakozások tömítettségét.

Öblítse át a csővezetékeket.

A falat vakolja le és tegye fel a csempét.
A beszerelési sablonokat tilos a készre szerelés előtt

leszerelni.

Készre szerelés

Távolítsa el a beépítő sablonokat.
Útmutatás:

A falon kívüli rész 32 879 szerelésénél először az átállítót (D)
kell szerelni, ld. az I kihajtható oldalon a [4]. ábrát!

1. A lezáró csavart (E) csavarozza ki.

2. Csavarja be az (D) átállítót 17 mm-es dugókulccsal,
és húzza meg.

Mennyiségkorlátozó

Ez a szerelvény mennyiségkorlátozóval rendelkezik. Ezáltal
egy fokozatmentes egyéni átfolyó mennyiség korlátozás
lehetséges. Gyárilag a lehető legnagyobb átfolyás a beállított.

Hidraulikusan vezérelt átfolyó-rendszerű vízmelegítőkkel
nem javasoljuk a mennyiségkorlátozó használatát.

Az aktiváláshoz lásd a [5]-as ábrát.

Rozetta és kar felszerelése, lásd [6]. és [7]. oldalak.
Ha a rozetta nem tolható eléggé a fedősapkára,

akkor egy hosszabbítót kell beszerelni (lásd
a pótalkatrészek jegyzékét a II. kihajtható oldalon,
megrend. sz.: 46 191 = 25mm / 46 343 = 50mm).

Rendkívül érdes felületek (mély csempehézagok, erősen
strukturált felületű csempék) esetén a rozetta felső részét
szilikonnal tömítse le.

Ellenőrizze a csaptelep működését, lásd III.
kihjatható oldal, [8]. ábra.

Az automata átkapcsoló (D) működése, lásd [9]. ábra.
A kar felhúzása szabaddá teszi a kifolyó víz útját.
Kád csaptelep esetén a víz először az alsó (pl. a kádba
vezető) kifolyón folyik ki.
Az átváltó (D) benyomásával zárja a víz kádba vezető útját,
és a víz a zuhany irányába folyik ki.
Ha elzárja a vizet, akkor az átállító automatikusan kiugrik, ami
azt eredményezi, hogy a szerelvény újbóli megnyitásakor a víz
először az alsó (pl. a kádba vezető) kifolyón folyik majd ki.

Karbantartás

Az összes alkatrészt ellenőrizze, tisztítsa meg esetleg cserélje
ki és kenje be speciális szerelvényzsírral.

Zárja el a hideg- és melegvíz vezetékeket!
I. Patron (F) cseréje, lásd a III. kihajtható oldal [10]. - [12].

ábra.

Ügyeljen a helyes beszerelési helyzetre!

Ügyeljen arra, hogy a patron tömítései illeszkedjenek a ház
vájataiba. A csavarokat (G) csavarozza be és felváltva

egyenletesen húzza szorosra.
II. Átállítás (D), lásd III. kihajtható oldal [10]. - [12]. ábra.
Cserealkatrészek, lásd II. kihajtható oldal ( * = speciális

tartozékok).

Ápolás

A szerelvény ápolására vonatkozó útmutatást a mellékelt
ápolási utasítás tartalmazza.

15

P

Campo de aplicação

A sua utilização é possível com:

• Termoacumuladores de pressão

• Esquentadores com comando térmico

• Esquentadores com comando hidráulico
Não é possível a utilização com reservatórios sem pressão
(=aquecedores de água abertos).

Dados Técnicos

• Pressão de caudal

- mín. 0,5 bar

- recomendada 1 - 5 bar

• Pressão de serviço máx. 10 bar

• Pressão de teste 16 bar
Para respeitar os valores de ruído, montar um redutor de
pressão para pressões estáticas superiores a 5 bar.
Evitar grandes diferenças de pressão entre a ligação da água
fria e a ligação da água quente!

• Débito a 3 bar de pressão de caudal: aprox. 27 l/min

• Temperatura
Entrada de água quente: máx. 80 °C
Recomendada para poupar energia: 60 °C

É possível instalar uma protecção contra queimaduras,
montando um limitador de temperatura (ver Peças
sobresselentes, página desdobrável II,
nº de encomenda: 46 308).

• Ligação de água quente - esquerda

fria - à direita

Nota:

Na misturadora 32 880 só pode ser usada uma saída.
O segundo bocal de saída no cárter tem de ser fechado com
o bujão juntamente fornecido (vedar o bujão).
Com a utilização de um inversor de 3 vias há a possibilidade
de combinar esta misturadora com um conjunto de chuveiro
de parede e chuveiro manual.

Importante:
Nas torneiras encastráveis não é admissível ligar válvulas
de corte a jusante do escoamento (tubo da água
misturada).

Instalação

Preparar a parede onde será efectuada a montagem.

• Fazer os furos para a misturadora monocomando, bem
como os rasgos para as tubagens.

Alinhar o monocomando com a matriz de montagem
e montá-lo, ver página desdobrável I, fig. [1] a [3].

• O desenho cotado apresenta as tolerâncias admissíveis.

• A seta na matriz de montagem tem de apontar para cima.

• Para alinhar, assentar um nível de bolha de ar sobre
os excêntricos da matriz de montagem (A), ver fig. [1].

• Para uma fixação mais simples da misturadora na parede,
existem furos de fixação no cárter.

• A superfície da parede pronta (B) tem de se situar
na zona (X) da matriz de montagem, ver fig. [2].

• A ligação da água fria deverá ser feita à direita e a da água
quente à esquerda.

Ligar as condutas

• O bujão (C) da misturadora 32 880, enroscado apenas
ligeiramente, deverá ser montado e vedado na saída que
fica livre (em baixo ou em cima), ver fig. [3].

Abrir a entrada de água fria e de água quente e verificar
se as ligações estão estanques.

Purgar as tubagens.

Acabar de rebocar e de colocar os azulejos na parede.
Não desmontar a matriz de montagem antes de terminar

ainstalação.

Instalação completa

Retirar a matriz de montagem.
Nota:

Na instalação da estrutura superior 32 879, é necessário
montar primeiro o inversor (D), ver página desdobrável I,
fig. [4].

1. Desapertar o bujão roscado (E).

2. Enroscar o inversor (D) com uma chave de caixa de 17mm
e apertar.

Limitador de caudal

Esta misturadora vem equipada com um limitador de caudal.
Este dispositivo permite reduzir gradualmente o caudal.
A regulação de origem foi feita para o caudal máximo.

Não é aconselhável a utilização de limitadores de caudal
juntamente com esquentadores hidráulicos.

Para activar, ver fig. [5].

Montar o espelho e o manípulo, ver fig. [6] e [7].
No caso de o espelho não ficar suficientemente encostado

àtampa é necessário montar uma extensão
(ver as peças sobresselentes, página desdobrável II,
nº de encomenda: 46 191 = 25mm / 46 343 = 50mm).

Em superfícies especialmente rugosas (azulejos com fendas
profundas, azulejos com perfil), vedar adicionalmente a parte
superior do espelho com silicone.

Verificar o funcionamento da misturadora, ver página
desdobrável III, fig. [8].

Funcionamento do inversor automático (D), ver fig. [9].
Ao levantar o manípulo, abre-se a água.
Na misturadora da banheira, a água começa sempre a sair
pela saída de baixo (por ex., a bica da banheira).
Pressionando o inversor (D), o caudal de água para
a banheira fecha-se e a água passa a sair pelo chuveiro.
Ao fechar a misturadora, o inversor é colocado para fora
automaticamente, de modo que ao abrir o caudal novamente,
a água começa a sair sempre pela saída inferior (por ex.,
a da banheira).

Manutenção

Verificar, limpar e, se necessário, substituir todas as peças
e lubrificá-las com massa especial para misturadoras.

Fechar a entrada de água fria e de água quente!
I. Substituição do cartucho (F), ver página desdobrável III,

fig. [10] a [12].

Prestar atenção à posição de montagem!

Prestar atenção para que as juntas do cartucho encaixem no
corpo da misturadora. Enroscar os parafusos (G) e apertar

alternada e uniformemente.
II. Inversor (D), ver página desdobrável III, fig. [10] a [12].
Peças sobresselentes, consulte a página desdobrável II

( * = acessórios especiais).

Conservação

As instruções para a conservação desta misturadora constam
das Instruções de conservação em anexo.

16

TR

Kullanım sahası

Aşağıda belirtilenlerle kullanılması mümkündür:

•Basınçlı hidroforlarla

• Termik kumandalı ısıtıcılarla

• Hidrolik kumandalı ısıtıcılarla
Basınçsız kaplarla (= açık sıcak su hazırlayıcı) çalıştırmak
mümkün değildir.

Teknik Veriler

•Akış basıncı

- min. 0,5 bar

- tavsiye edilen 1 - 5 bar

• İşletme basıncı maks.10 bar

• Kontrol basıncı 16 bar
Statik basıncın 5 barın üzerinde olması halinde bir basınç
düşürücü takılmalıdır.
Soğuk ve sıcak su bağlantıları arasında yüksek basınç
farklılıklarından kaçının!

• 3 bar akış basıncında akış: yakl. 27 l/dak

•Sıcaklık
Sıcak su girişi: maks. 80 °C
Enerji tasarrufu için tavsiye edilen: 60 °C

Yanmaya karşı önlem bir sıcaklık sınırlayıcısının montajı ile
mümkündür, (bkz. yedek parçalar katlanır sayfa II,
Sip.-No.: 46 308).

• Su bağlantısı sıcak - sol

soğuk - sağ

Uyarı:

Batarya 32 880’da sadece bir çıkış kullanılabilir. Gövdedeki 2.
çıkış boğazı ekteki tapayla kapatılmalıdır (tapanın
sızdırmazlığını sağlayın).
3-yollu-divertörün kullanılmasıyla bu bataryanın baş
ve el duşuyla kombine edilmesi mümkün kılınmıştır.

Önemli:
Tüm sıva altı bataryaların çıkışına (Karışık su borusu)
kapatma vanası bağlanmasına izin verilmez.

Montaj

Montaj duvarının hazırlanması

• Tek el karıştırıcısı için delikler, aynı şekilde borular için
çentikler açın.

Tek el karıştırıcısını montaj şablonu ile hizalayın ve monte
edin, bkz. katlanır sayfa I, şekil [1] ila [3].

• İzin verilen toleranslar ölçü çiziminde gösterilmiştir.

•Montaj şablonundaki ok yukarı bakmalıdır.

• Hizalamak için bir su terazisini montaj şablonundaki (A)
eksantriğin üzerine yerleştirin, bkz. şekil [1].

• Bataryanın duvara daha kolay tespit edilmesi için gövdede
tespit delikleri bulunmaktadır.

• Tamamlanmış duvar yüzeyi (B) montaj şablonunun
alanında (X) bulunmalıdır, bkz. şekil [2].

•Soğuk su bağlantısı sağa, sıcak su bağlantısı sola
yapılmalıdır.

Boru hatlarının bağlanması

• Bataryanın 32 880 gevşek olarak vidalanmış tapaları (C)
boş olarak bırakılan çıkışlara (alt veya üst) takılmalıdır,
bkz. şekil [3].

Soğuk ve sıcak su vanasını açın ve bağlantıların
sızdırmazlığını kontrol edin.

Boruları su ile temizleyin.

Duvarı tamamen sıvayın ve fayansları döşeyin.
Montaj şablonunu tesisatı tamamen kurmadan sökmeyin.

Son montaj

Montaj şablonunu alın.
Uyarı:

32 879 nolu salmastraların montajından önce divertörün (D)
takılması gerekir, bkz katlanır sayfa I, şekil [4].

1. Kör tapayı (E) sökün.

2. Divertörü (D) 17mm lik lokma anahtar ile takın ve sıkın.

Akım sınırlayıcısı

Bu batarya bir akım sınırlayıcısı ile donatılmıştır. Böylece
kademesiz olarak tekil akış miktarının (debi) sınırlanması
mümkündür. Üretici tarafından mümkün olan en fazla akışa
ayarlanmıştır.

Hidrolik kumandalı ısıtıcıların kullanılması durumunda,
akış miktar sınırlayıcının montajı tavsiye edilmez.

Faal hale getirmek için bkz. şekil [5].

Rozeti ve açma kapama kolunu monte edin,
bkz. şekil [6] ve [7].

Eğer rozet kapak üzerine yeteri kadar itilemiyorsa,
bu durumda ilaveten bir uzatma monte edilmelidir
(bakınız yedek parçalar katlanır sayfa II,
Sipariş-No.: 46 191 = 25mm / 46 343 = 50mm).

Bilhassa kaba dış yüzeylerde (çukur fayans derzleri, yoğun
fayans yapısı) üst rozet bölgesini de silikonla sızdırmaz hale
getirin.

Pilin fonksiyonunu kontrol edin, bkz. katlanır sayfa III,
şekil [8].

Otomatik divertörün fonksiyonu (D), bkz. şekil [9].
Açma kapama kolunun kaldırılması su girişini serbest bırakır.
Banyo bataryasında su ilk olarak alt çıkıştan akar
(örneğin gaga).
Divertörün basılmasıyla (D) gagadan akan su kapanır
ve duştan akmaya başlar.
Eğer batarya kapatılırsa, divertör otomatik olarak fonksiyon
dışı kalır, böylece bataryanın tekrar açılması esnasında su her
zaman önce alt çıkıştan (örneğin küvete akışı) akar.

Bakım

Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin
ve özel armatür gresi ile gresleyin.

Soğuk ve sıcak su vanasını kapatın!
I. Kartuşun değiştirilmesi (F), bkz. katlanır sayfa III,

şekil [10] ila [12].

Montaj pozisyonuna dikkat edin!

Kartuş contalarının gövdedeki yuvalarına oturmasına dikkat
edilmelidir. Cıvataları (G) takın ve değişkenli olarak aynı

ayarda sıkın.
II. Ayar değişikliği (D), bkz. katlanır sayfa III, şekil [10] ila [12].
Yedek parçalar, bkz. katlanır sayfa II (* = Özel aksesuar).

Bakım

Bu bataryanın bakımı ile ilgili gerekli açıklamalar için lütfen
birlikte verilen bakım talimatına başvurunuz.

17

SK

Oblast’ použitia

Prevádzka je možná s:

• tlakovými zásobníkmi

• tepelne riadenými prietokovými ohrievačmi

• hydraulicky riadenými prietokovými ohrievačmi

Prevádzka s beztlakovými zásobníkmi (= otvorené ohrievače
vody) nie je možná.

Technické údaje

• Hydraulický tlak

- min. 0,5 baru

- odporúčaný 1 - 5 barov

• Prevádzkový tlak max. 10 barov

• Skúšobný tlak 16 barov

Pre dodržanie predpísaných hodnôt hlučnosti pri statických
tlakoch vyšších než 5 barov namontujte redukčný ventil.
Je potrebné zabránit’ vyšším tlakovým rozdielom medzi
prípojkou studenej a teplej vody!

• Prietok pri hydraulickom tlaku 3 bary: cca 27 l/min

•Teplota
na vstupe teplej vody: max. 80 °C
Za účelom úspory energie sa odporúča: 60 °C

Ochranu proti opareniu je možné zabezpečit’ namontovaním
obmedzovača teploty (pozri náhradné diely, skladacia strana
II, obj. č.: 46 308).

• Prípojka vody teplá - vľavo

studená - vpravo

Upozornenie:

Pri inštalácii armatúry 32 880 sa musí použit’ len jeden odtok.
Druhé odtokové hrdlo na telese uzavrite pomocou priloženej
zátky (zátku utesnite).
Použitie 3-cestnej prepínacej jednotky umožňuje túto armatúru
kombinovat’ so súpravou pre hornú sprchu a ručnú sprchu.

Upozornenie:
Pri všetkých batériách zapustených pod omietku sa do
odtoku (potrubie zmiešanej vody) nesmú zaradit’ žiadne
ďalšie uzatváracie ventily.

Inštalácia

Príprava montážnej steny

• Pripravte otvory pre jednopákovú batériu a výrezy
pre potrubia.

Vyrovnanie a montáž jednopákovej batérie použitím
montážnej šablóny, pozri skladaciu stranu I, obr. [1] až [3].

• Dovolené tolerancie, pozri rozmerový výkres.

• Šípka na montážnej šablóne musí ukazovat’ smerom nahor.

•Za účelom vyrovnania do vodorovnej polohy položte
na vačky montážnej šablóny (A) vodováhu, pozri obr. [1].

• Pre jednoduché upevnenie armatúry na stenu je teleso
opatrené upevňovacími otvormi.

•Dokončený povrch steny (B) sa musí nachádzat’
v rozsahu (X) montážnej šablóny, pozri obr. [2].

• Pripojenie studenej vody musí byt’ vpravo, pripojenie teplej
vody vľavo.

Pripojenie potrubia

•Voľne naskrutkovaná zátka (C) armatúry 32 880 sa musí
v zostávajúcom voľnom odtoku (hore alebo dole) utesnit’,
pozri obr. [3].

Otvorte prívod studenej a teplej vody a skontrolujte
tesnost’ všetkých spojov.

Potrubia dobre prepláchnite.

Stenu načisto omietnite a obložte.
Montážnu šablónu demontujte až po kompletnom dokončení

inštalácie.

Konečná inštalácia

Odstráňte montážnu šablónu.
Upozornenie:

Pred inštaláciou hornej časti 32 879 sa musí najprv namontovat’
prepínacia jednotka (D), pozri skladaciu stranu I, obr. [4].

1. Vyskrutkujte uzavieraciu skrutku (E).

2. Prepínaciu jednotku (D) zaskrutkujte a pevne dotiahnite
nástrčkovým kľúčom 17mm.

Obmedzovač prietokového množstva

Táto armatúra je vybavená obmedzovačom prietokového
množstva. Tým je umožnené plynulé obmedzovanie
prietokového množstva podľa potreby. Z výroby je nastavené
najvyššie prietokové množstvo vody.

Obmedzovač prietokového množstva sa nedoporučuje
použit’ v spojení s hydraulickými prietokovými
ohrievačmi.

Nastavenie, pozri obr. [5].

Montáž rozety a páky, pozri obr. [6] a [7].
Ak sa rozeta nedá nasunút’ na kryt dostatočne ďaleko, musí

sa namontovat’ prídavné predĺženie (pozri náhradné diely,
skladaciu stranu II, obj. č.: 46 191 = 25mm / 46 343 = 50mm).

Pri montáži na zvlášt’ drsné povrchy (hlboké škáry medzi
obkladačkami, obkladačky s výraznou štruktúrou) je treba
hornú čast’ rozety dodatočne utesnit’ silikónom.

Kontrola funkcie armatúry, pozri skladaciu stranu III, obr. [8].
Funkcia automatického prepínania (D), pozri obr. [9].

Nadvihnutím páky sa otvorí prítok vody.
Pri vaňových batériách začne voda vytekat’ vždy najskôr
zo spodného vývodu (napr. z výtokového hrdla do vane).
Stlačením prepínacieho tlačidla (D) sa prítok vody do vane
uzavrie a voda začne vytekat’ zo sprchy.
Po každom uzavretí batérie sa prepínací mechanizmus
automaticky vytlačí, takže pri opätovnom otvorení batérie začne
voda vytekat’ zase najskôr zo spodného vývodu (napr. do vane).

Údržba

Všetky diely skontrolujte, vyčistite, príp. vymeňte a namažte
špeciálnym tukom na armatúry.

Uzavrite prívod studenej a teplej vody!
I. Výmena kartuše (F), pozri skladaciu stranu III,

obr. [10] až [12].

Dodržte montážnu polohu!

Pri montáži je dôležité dbat’ na to, aby tesnenia kartuše
zapadli do drážok telesa. Skrutky (G) zaskrutkujte
a rovnomerne a striedavo ich dotiahnite.

II. Prepínacia jednotka (D), pozri skladaciu stranu III,
obr. [10] až [12].

Náhradné diely, pozri skladaciu stranu II
(* = zvláštne príslušenstvo).

Ošetrovanie

Pokyny na ošetrovanie tejto armatúry sú uvedené
v priloženom návode na údržbu.

18

SLO

Področje uporabe

Delovanje je možno z:

•Tlačnimi zbiralniki

• Termično krmiljenimi pretočnimi grelniki

• Hidravličnimi pretočnimi grelniki
Uporaba ni mogoča z netlačnimi zbiralniki
(= odprti grelniki vode).

Tehnični podatki

•Pretočni tlak

- min. 0,5 bar

- priporočeno 1 - 5 bar

• Delovni tlak maks. 10 bar

• Preizkusni tlak 16 bar
Kadar tlak v mirovanju presega 5 bar, je zaradi hrupa potrebno
vgraditi reducirni ventil.
Preprečite večje razlike v tlaku med priključkom hladne in tople
vode!

• Pretok pri delovnem tlaku 3 bar: ca. 27 l/min

• Temperatura
Dotok tople vode: maks. 80 °C
Za prihranek energije se priporoča: 60 °C

Za zaščito pred opeklinami vgradite Omejevalnik temperature
(glej nadomestni deli, zložljiva stran II, št. naroč.: 46 308).

• Vodni priključek toplo - levo

mrzlo - desno

Opozorilo:

Pri armaturi 32 880 se sme uporabiti samo en izhod. 2. izhodni
nastavek na ohišju morate zapreti s priloženim čepom
(zatesnite čep).
Pri uporabi 3-smerne-preusmeritve obstaja možnost, da to
armaturo kombinirate z garnituro prhe za glavo in ročno prho.

Pozor:
Pri vseh podometnih baterijah na iztoku (napeljavo za
mešano vodo) naknadno ne smete priključiti zapornih
ventilov.

Instalacija

Priprava mesta- stene vgraditve

• Potrebno je napraviti luknje za enoročajno mešalno baterijo
kot tudi odprtine za cevovod.

Izravnajte enoročno mešalno baterijo in jo vgradite,
glej zložljivo stran I, sl. [1] do [3].

• Dovoljene tolerance so razvidne iz risbe v merilu.

•Puščica vgradne šablone mora biti obrnjena navzgor.

• Za pomoč pri izravnavi položite vodno tehtnico na nastavke
vgradne šablone (A), glej sl.[1].

• Za enostavnejšo pritrditev armature na steno so predvidene
pritrdilne izvrtine na ohišju.

• Obdelana površina stene (B) se mora nahajati
vobmočju (X) vgradne šablone, glej sl. [2].

•Priključek hladne vode mora potekati desno, priključek tople
vode levo.

Priključitev cevne napeljave

• Ohlapno priviti čepi (C) armature 32 880 morajo biti
zatesnjeni na prostih izhodih (spodaj in zgoraj), glej sl. [3].

Odprite dotok hladne in tople vode ter preverite tesnjenje
priključkov!

Izperite cevovod.

Steno dokončno očistite in obložite s ploščicami.
Vgradne šablone ne smete odstraniti, dokler vgradnja

ni končana.

Zaključna montaža

Odstranite vgradno šablono.
Opozorilo:

Pri vgradnji zgornjega dela 32 879 je potrebno najprej
montirati preklopni del (D), glej zložljivo stran I, sl. [4].

1. Odvijte zapiralne vijake (E).

2. Privijte preklopni del (D) z natičnim ključem 17mm in trdno
privijte.

Omejevalnik pretoka

Baterija je opremljena z omejevalnikom pretoka. Zato je
mogoča stopenjska, individualna omejitev količine pretoka.
Tovarniška nastavitev zagotavlja največji pretok.

V povezavi s hidravličnimi pretočnimi grelniki
se ne priporoča omejevanje količine pretoka.

Za aktiviranje glej sl. [5].

Montirajte rozeto in ročico, glej sl. [6] in [7].
Če rozete ni možno potisniti dovolj daleč na pokrov je

potrebno dodatno vgraditi podaljšek (glej nadomestni deli,
zložljiva stran II, št. naroč.: 46 191 = 25mm / 46 343 = 50mm).

Pri posebej grobih površinah (globoke fuge med ploščicami,
močno strukturirane ploščice) morate zgornji rob rozete
dodatno zatesniti s silikonom.

Preverite delovanje baterije, glej zložljivo stran III, sl. [8].
Funkcija avtomatske preusmeritve (D), glej sl. [9].

Z vlekom vzvoda se sprosti dovod vode.
Pri baterijah za kadi voda priteče najprej iz spodnjega dovoda
(npr. iztoka kadi).
Če pritisnemo na preklopni del (D), voda preneha teči skozi
iztok v kad in začne teči skozi iztok za prho.
Če baterijo zapremo, se preklopni del samodejno sprosti, in ko
baterijo ponovno odpremo, voda vedno priteče najprej skozi
spodnji iztok (npr. iztok kadi).

Vzdrževanje

Vse dele preglejte, očistite, po potrebi zamenjajte in namastite
s posebno mastjo za armature.

Zaprite dotok hladne in tople vode!
I. Zamenjava kartuše (F), glej zložljivo stran III, sl. [10] do [12].
Upoštevajte položaj vgradnje!

Paziti morate, da se tesnila kartuše oprimejo ovojev ohišja.
Privijte vijake (G) in jih pritegnite izmenično in enakomerno.

II. Preklopni del (D), glej zložljiva stran III, sl. [10] do [12].
Nadomestni deli, glej zložljivo stran II ( * = posebna oprema).

Nega

Navodilo za nego te armature je priloženo navodilu za
uporabo.

19

HR

Područje primjene

Može se koristiti s:

•tlačnim spremnicima

• toplinski upravljanim protočnim grijačima vode

•hidraulički upravljanim protočnim grijačima vode
Korištenje s bestlačnim spremnicima (otvorenim grijačima
vode) nije moguće!

Tehnički podaci

• Hidraulički tlak

- min. 0,5 bar

- preporučeno 1 - 5 bar

• pogonski tlak max. 10 bar

• Ispitni tlak 16 bar
Radi pridržavanja vrijednosti šumova, pri tlakovima mirovanja
većima od 5 bar treba se ugraditi reduktor tlaka.
Potrebno je izbjegavati veće razlike u tlakovima između
priključaka za hladnu i toplu vodu!

• Protok kod hidrauličkog tlaka od 3 bar: oko 27 l/min

• Temperatura
na dovodu tople vode: maks. 80 °C
Radi uštede energije preporučuje se: 60 °C

Ugradnjom graničnika temperature moguće je ostvariti zaštitu
od opeklina (pogledajte Zamjenske dijelove na preklopnoj
stranici II, kataloški broj: 46 308).

•Priključak na dovod vode toplo - lijevo

hladno - desno

Napomena:

Kod armature 32 880 smije se koristiti samo jedan izlaz. Drugi
izlazni nastavak na kućištu mora biti zatvoren priloženim
čepom (zabrtvite čep).
Primjenom trosmjernog podešavanja postoji mogućnost
kombiniranja miješalice s garniturom tuša iznad glave
iručnog tuša.

Važno:
Kod svih uzidnih baterija, u izlazu (tj. vodu miješane vode)
ne smiju se postavljati dodatni zaporni ventili.

Ugradnja

Najprije izradite ugradni zid

• Probušite otvore za jednoručnu miješalicu i proreze za
cijevne vodove.

Izravnajte i ugradite jednoručnu miješalicu sa šablonom
za ugrađivanje, pogledajte preklopnu stranicu I, sl. [1] do [3].

• Dopuštena odstupanja prikazana su na dimenzijskom
crtežu.

• Strelica na šabloni za ugrađivanje mora biti okrenuta
prema gore.

• Radi izravnavanja, postavite libelu na grebene šablone
za ugrađivanje (A), pogledajte sl. [1].

• Radi što jednostavnijeg pričvršćivanja armature na zid,
na kućištu su u tu svrhu predviđeni pričvrsni otvori.

• Gotova površina zida (B) mora ležati u području (X) šablone
za ugrađivanje, pogledajte sl. [2].

•Priključak na dovod hladne vode mora biti desno,
a na dovod tople vode lijevo.

Priključivanje cjevovoda

• Labavo uvrnuti čep (C) armature 32 880 mora se zabrtviti
u slobodan izlaz (gore ili dolje), pogledajte sl [3].

Otvorite dovod hladne i tople vode te ispitajte jesu li
priključci zabrtvljeni.

Isperite cjevovode.

Ožbukajte zid i postavite pločice.
Šablona za ugrađivanje ne smije se demontirati prije

dovršetka ugradnje.

Završna ugradnja

Odstranite šablonu za ugrađivanje.
Napomena:

Kod ugradnje gornjeg stroja 32 879 mora se najprije montirati
preusmjerivač (D), pogledajte preklopnu stranicu I, sl. [4].

1. Odvrnite zatvorni vijak (E).

2. Uvrnite i stegnite preusmjerivač (D) natičnim ključem
od 17mm.

Graničnik količine

Ova je armatura opremljena graničnikom količine. Time je
omogućeno kontinuirano individualno ograničavanje protoka.
Tvornički je namješten maksimalan protok.

Ograničavanje protoka ne preporučuje se ako se radi
ohidrauličkim protočnim grijačima vode.

Za aktiviranje pogledajte sl. [5].

Montirajte rozetu i polugu, pogledajte sl. [6] i [7].
Ako se rozeta ne može dovoljno daleko navući na kapu,

onda se mora dodatno ugraditi produžetak (pogledajte
zamjenske dijelove na preklopnoj stranici II, kataloški
broj: 46 191 = 25mm / 46 343 = 50mm).

Kod naročito grubih površina (duboke fuge keramičkih pločica,
vrlo strukturirane pločice) potrebno je gornji dio rozete dodatno
zabrtviti silikonom.

Provjerite funkciju baterije, pogledajte preklopnu
stranicu III, sl. [8].

Funkcija automatskog preusmjeravanja (D),

pogledajte sl. [9].
Povlačenjem ručice otvara se dovod vode.
Kod baterije za kadu voda izlazi uvijek najprije iz donjeg
ispusta (npr. ispust kade).
Ako se preusmjerivač (D) pritisne, protok vode prema kadi
će se zatvoriti i voda će izlaziti kroz tuš.
Ako se baterija zatvori, preusmjerivač će automatski iskočiti,
tako da će kod ponovnog otvaranja baterije voda uvijek
najprije izlaziti na donji ispust (npr. ispust kade).

Održavanje

Pregledajte sve dijelove, očistite ih, po potrebi zamijenite
i podmažite posebnom mašću za armature.

Zatvorite dovod hladne i tople vode!
I. Zamjena kartuše (F), pogledajte preklopnu stranicu III,

sl. [10] do [12].

Pripazite na pravilan položaj ugradnje!

Treba pripaziti da brtvila kartuše zahvaćaju u utore na kućištu.
Uvrnite vijke (G) i naizmjence ih ravnomjerno pritežite.

II. Preusmjerivač (D), pogledajte preklopnu stranicu III,
sl. [10] do [12].

Zamjenski dijelovi, pogledajte preklopnu stranicu II
( * = podeban pribor).

Njegovanje

Upute o njegovanju ove armature možete pronaći u priloženim
uputama za njegovanje.

20

BG

Приложение

Възможна е експлоатация с:

• Хидроакумулатори

• Проточни водонагреватели с термично управление

• Проточни водонагреватели с хидравлично управление
Не е възможна експлоатация с безнапорни резервоари
(= отворени водонагреватели).

Технически данни

• Налягане на потока

- мин.0,5 бара

- препоръчва се 1 - 5 бара

• Работно налягане макс.10 бара

• Изпитвателно налягане 16 бара

За да не надвишава шумът пределите на нормата, при
налягане по-високо от 5 бара трябва да се инсталира
редуктор на налягането.
Да се избягват големи разлики в налягането между
водопроводите за студената и топлата вода!

• Разход при 3 бара налягане на потока: прибл. 27 л/мин

• Температура

на топлата вода при входа: макс. 80 °C

Препоръчва се за икономия на енергия:60 °C
Допълнителният монтаж на ограничител на температурата
предпазва от изгаряне с вряла вода (виж Резервни части,
страница II, Кат. №: 46 308).

• Водопроводни връзки топла – отляво

студена – отдясно

Указание:

При арматурата с Кат. №: 32 880 трябва да се използва
само единият изход. Вторият изход на тялото трябва да се
затвори с приложената тапа (тапата трябва да се уплътни).
Чрез използването на тристепенен превлючвател
евъзможна комбинацията на тази арматура с душ за глава
и с ръчен душ.

Важно:
При всички батерии за вграждане при изхода
(на смесената вода) не трябва да се включват
спирателни вентили.

Монтаж

Подгответе стената за вграждане на арматурата

• Пробийте дупки за едноръкохватковата батерия както

ипроцепи за тръбопроводите.

Нивелирайте едноръкохватковата батерия заедно
смонтажния шаблон и я монтирайте, виж страница I,

фиг.[1] до [3].

• Допустимите отклонения са посочени на страницата

сразмерите.

• Стрелката върху монтажния шаблон трябва да сочи

нагоре.

• За да нивелирате поставете нивела върху опората

на монтажния шаблон (A), виж фиг. [1].

• За по-лесно закрепване на арматурата към стената

втялото и са предвидени дупки за закрепване.

• Готовата стена (B) трябва да е в сектора (X)

на монтажния шаблон, виж фиг. [2].

• Изводът за студената вода трябва да е отдясно,

за топлата – отляво.

Свържете тръбопроводите

• Хлабаво завинтената тапа (C) на арматурата 32 880

трябва така да се монтира, че да уплътни останалия

свободен изход (отдолу или отгоре), виж фиг. [3].

Пуснете студената и топлата вода и проверете
връзките за теч.

Промийте тръбопроводите.

Измажете стената и сложете плочки.
Монтажният шаблон не трябва да се демонтира преди

монтажа на външните части на арматурата.

Монтаж на външните части на арматурата

Отстранете монтажния шаблон.
Указание:

При монтажа на външните декоративни части на
арматурата 32 879 трябва да се монтира първо
превключвателя (D), виж страница I, фиг. [4].

1. Отвинтете тапата на винт (E).

2. Завинтете превключвателя (D) с тръбен ключ 17мм
игозатегнете.

Ограничител на потока на водата

Тази арматура е снабдена с ограничител на потока.
С негова помощ може да се извършва плавно,
индивидуално ограничаване на потока. В завода
еизвършена предварителна настройка на максимално
възможния поток.

Не се препоръчва използването на ограничител
на потока в съчетание с проточни водонагреватели.

За активирането му виж фиг. [5].

Монтаж на розетката и ръкохватката, виж фиг. [6] и [7].
В случай че розетката не може да се постави достатъчно

дълбоко върху капачката, трябва допълнително да се
монтира удължител (виж Резервни части страница II,
Кат. №: 46 191 = 25мм / 46 343 = 50мм).

При особено грапави повърхности (дълбоки фуги, силно
гравирани плочки) допълнително уплътнете със силикон
около розетката.

Проверка функционирането на смесителя,

виж страница III, фиг. [8].

Функциониране на автоматичния превключвател (D),

виж фиг. [9].
Чрез повдигане на ръкохватката се пуска водата.
При батериите за вана водата потича по принцип първо
от долния изход (напр. към чучура за ваната).
При натискане на превключвателя (D) се затваря притокът
на вода към ваната и водата потича от изхода за душа.
При затваряне на смесителя превключвателят се изключва
автоматично, така, че при повторно задействане на
смесителя водата потича винаги първо от долния изход
(напр. към чучура за ваната).

Техническо обслужване

Проверете всички части, почистете ги, ако е необходимо,
подменете ги и ги смажете със специална грес за арматура.

Прекъснете подаването на студена и топла вода!
I. Подмяна на картуша (F), виж страница III, фиг. [10] до [12].
Спазвайте реда на сглобяване!

Уплътнителите на картуша трябва да влязат вопределените
за това гнезда на тялото. Завинтете винтовете (G)
и ги затегнете последователно иравномерно.

II. Превключвател (D), виж страница III, фиг. [10] до [12].
Резервни части, виж страница II (* = Специални части).

Поддръжка

Указания за поддръжка на тази арматура можете да
намерите в приложените инструкции за поддръжка.

21

EST

Kasutusala

Võib kasutada

• ühendatuna survestatud soojussalvestitega

• termiliselt reguleeritud läbivooluboileritega

• hüdrauliliselt reguleeritud läbivooluboileritega.
Ei ole võimalik kasutada koos survevaba boileriga!

Tehnilised andmed

•Veesurve:

- min. 0,5 baari

- soovituslik 1–5 baari

• Maksimaalne töösurve: 10 baari

• Testimissurve: 16 baari
Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.
Vältige suuri surveerinevusi külma- ja kuumaveeühenduse
vahel!

• Läbivool 3-baarise veesurve korral: ca 27 l/min

• Temperatuur:
sooja vee sissevool: maksimaalselt 80 °C
Soovituslik temperatuur energiasäästuks: 60 °C

Kasutaja kaitseks kuumaveepõletuste eest võib segistile
paigaldada temperatuuri piiraja (vt Tagavaraosad voldiku II lk,
tellimisnr. 46 308).

• Veeühendused: kuum vesi – vasakul

külm vesi – paremal

Märkus

Segisti 32 880 puhul tohib kasutada ainult ühte väljalaset.
Korpuse teine väljalaskeava tuleb kaasasoleva korgiga
sulgeda (kork tihendada).
3-suunalise ümberlüliti kasutamisel saab seda segistit pea- ja
käsiduši komplektiga kombineerida.

Tähtis!
Ühegi peitsegisti puhul ei tohi väljalaskesse
(seguveetorusse) sulgeventiile lisaks paigaldada.

Paigaldamine

Seina ettevalmistamine

• Tehke augud kangsegisti ja avad veetoru jaoks.

Rihtige kangsegisti paigaldusšablooni abil ja paigaldage
see seinale, vt voldiku I lk, joonised [1] kuni [3].

• Lubatud tolerantsid leiate mõõtejoonistelt.

• Nool paigaldusšabloonil peab osutama üles.

• Rihtimiseks asetage vesilood paigaldusšablooni (A)
nukkidele, vt joonist [1].

• Segisti lihtsamaks seina külge kinnitamiseks on selle
korpusel kinnitusaugud.

• Valmis seinapind (B) peab jääma paigaldusšablooni
vahemikku (X), vt joonist [2].

• Külmaveeühendus peab olema paremal,
kuumaveeühendus vasakul.

Torude ühendamine

• Segisti 32 880 kergelt sissekeeratud kork (C) tuleb
tihendada vabaksjäävasse väljalaskeavasse (üleval või all),
vt joonist [3].

Avage külma ja kuuma vee juurdevool ja veenduge,
et ühenduskohad ei leki!

Peske torustik läbi.

Krohvige ja plaatige sein lõpuni.
Ärge eemaldage paigaldusšablooni enne segisti lõplikku

paigaldamist.

Lõplik paigaldamine

Eemaldage paigaldusšabloon.
Märkus

Segisti seinapealse osa 32 879 paigaldamisel tuleb kõigepealt
monteerida ümberlülitus (D), vt voldiku I lk, joonis [4].

1. Keerake välja kinnituskruvi (E).

2. Paigaldage ümberlülitus (D) ja kruvige see 17mm
mutrivõtme abil kinni.

Voolumäära piiraja

Käesolev segisti on varustatud voolumäära piirajaga. See
võimaldab vee läbivooluhulka vastavalt vajadusele sujuvalt
piirata. Tehase eelseadistus on suurim võimalik läbivool.

Voolumäära piirajat ei ole soovitatav kasutada
ühendatuna survestatud läbivooluboileriga.

Aktiveerimiseks vt joonist [5].

Paigaldage rosett ja kang, vt jooniseid [6] ja [7].
Kui rosetti ei saa lükata keraamilise sisu kattel piisavalt

kaugele, siis tuleb paigaldada lisapikendus (vt Tagavaraosad
voldikus lk II, tellimisnr. 46 191 = 25mm / 46 343 = 50mm).

Eriti ebatasaste pindade korral (sügavad vuugid, struktuursed
katteplaadid) tuleb roseti ümbrus täiendavalt silikooniga
tihendada.

Kontrollige segisti tööd, vt voldiku III lk, joonis [8].
Automaatse ümberlülituse (D) töö, vt joonist [9].

Kangi tõstmisel avaneb vee juurdevool.
Vannisegisti puhul voolab vesi üldjuhul kõigepealt alumisse
väljalaskesse (nt vanni).
Ümberlülituse (D) allavajutamisel sulgub vee vannivool ning
vesi suundub dušivoolikusse.
Segisti sulgemine lülitab ümberlülituse automaatselt välja,
nii et segisti uuel avamisel voolab vesi alati kõigepealt
alumisse väljalaskesse (näiteks vanni).

Tehniline hooldus

Kõik osi tuleb kontrollida, puhastada, vajadusel asendada ja
määrida spetsiaalse segistimäärdega.

Sulgege külma ja kuuma vee juurdevool!
I. Keraamilise sisu (F) vahetus, vt voldiku III lk, joonised [10]

kuni [12].

Pidage kinni toimingute järjekorrast!

Segisti kokkumonteerimisel tuleb jälgida, et keraamilise sisu
tihendid asetseksid vastavates korpuse süvendites.
Paigaldage kruvid (G) ja kruvige need vaheldumisi ühtlaselt
keerates kinni.

II. Ümberlülitus (D), vt voldiku III lk, joonised [10] kuni [12].
Tagavaraosad, vt voldiku II lk (* = Lisatarvikud).

Hooldamine

Segisti hooldusjuhised on toodud kaasasolevas
hooldusjuhendis.

22

LV

Izmantošanas joma

Ekspluatācija iespējama ar:

• hidroakumulatoriem;

• termiski regulējamiem caurteces ūdens sildītājiem;

• hidrauliski regulējamiem caurteces ūdens sildītājiem.
Izmantošana ar akumulatoriem bez spiediena (atklātiem siltā
ūdens sagatavotājiem) nav iespējama!

Tehniskie dati

• Hidrauliskais spiediens

- minimālais 0,5 bar

- ieteicamais no 1 līdz 5 bar

• Maksimālais darba spiediens 10 bar

•Pārbaudes spiediens 16 bar
Lai troksnis nepārsniegtu atļauto normu, pilnam spiedienam,
kas pārsniedz 5 bārus, jāiebūvē reduktors.
Jāizvairās no lielas spiediena starpības siltā un aukstā ūdens
pieslēgumos!

• Caurtece, ja ir 3 bar hidrauliskais spiediens:
apmēram 27 l/min

•Temperatūra

Ieplūstošā siltā ūdens temperatūra: maksimāli 80 °C

Ieteicamā temperatūra enerģijas taupīšanai 60 °C
Iebūvējot temperatūras ierobežotāju, var nodrošināties pret
applaucēšanos (skatiet II atvērumu „Rezerves daļas“,
pasūtījuma Nr.: 46 308).

• Ūdens pieslēgums siltais – kreisajā pusē

aukstais – labajā pusē

Norāde:

Ar 32 880. armatūru ir iespējams izmantot tikai vienu
atzarojumu. 2. atzarojuma īscaurule pie korpusa jānobloķē
ar klātpievienoto aizbāzni (aizbāznis noslēdz).
Izmantojot trīslīniju pārslēgu, iespējams kombinēt šo ūdens
maisītāju ar galvas un rokas dušas komplektu.

Svarīgi:
Visiem zemapmetuma dušas maisītājiem slēgventiļus
var pieslēgt pie atzarojuma (jauktajai ūdens līnijai).

Instalēšana

Sagatavot iebūvēšanas sienu

• Sagatavot caurumus sienas baterijai un atveres

cauruļvadiem.

Uzlieciet un ar iebūves šabloniem iebūvējiet vienroktura
ūdens krānu, skatiet I atvērumu, no [1.] līdz [3.] attēlam.

•Pieļaujamās novirzes varat noteikt, izskatot

gabarītrasējumu.

•Iebūves šablona bultai jārāda uz augšu.

•Lai nolīmeņotu, uz iebūves šablonu izciļņiem (A) novieto

līmeņrādi, skatiet [1.]. attēlu

•Lai vienkārši nostiprinātu armatūru pie sienas,

korpusā ir tam paredzētas nostiprināšanas atveres

•Iebūves dziļumam līdz gatavās sienas virsmai (B) jābūt

iebūves šablona daļā (X), skatiet [2.] attēlu.

•Aukstā ūdens padeve jāpieslēdz labajā pusē, siltā ūdens

padeve – kreisajā pusē.

Cauruļvadu pieslēgšana

• 32 880. armatūras vaļīgi ieskrūvētais aizbāznis (C) cieši

jānostiprina nesaistošajā atzarojumā (zem vai virs),

skatiet [3.] attēlu.

Atveriet aukstā un siltā ūdens padevi un pārbaudiet
pieslēgumu blīvumu.

Izskalojiet cauruļvadus.

Apmetiet un noflīzējiet sienu.
Iebūves šablonu neizņemiet līdz pilnīgai uzstādīšanai.

Uzstādīšana

Izņemiet iebūves šablonu.
Norāde:

Pirms 32 879. augšējās daļas uzstādīšanas vispirms ir
jāuzstāda pārslēgs (D), skatiet I atvērumu, [4.] attēlu.

1. Izskrūvēt skrūvi (E).

2. Pārslēgu (D) ieskrūvējiet ar 17mm gala atslēgu
un pievelciet.

Patēriņa ierobežotājs

Šī armatūra aprīkota ar patēriņa ierobežotāju. Ar tā palīdzību
var panākt pakāpenisku, individuālu patēriņa ierobežojumu.
Sākotnēji rūpnīcā uzstādīts maksimāli iespējamais patēriņš.

Neiesakām ierobežot patēriņu, ja izmantojat caurteces
ūdens sildītāju.

Aktivizēšana, skatīt [5.] attēlu.

Rozetes un sviras montāža, skatiet no [6.] līdz [7.] attēlam.
Ja rozete slikti uzbīdās uz vāciņa, papildus izmantojiet

pagarinājumu (skatiet II atvērumu "Rezerves daļas",
pasūtījuma Nr.: 46 191 = 25mm / 46 343 = 50mm).

Ja ir sevišķi rupjas virsmas (ar dziļiem flīžu salaidumiem, stipri
strukturētām flīzēm), rozetes augšējo daļu papildus noblīvējiet
ar silikonu.

Ūdens maisītāja darbības pārbaude,

skatiet III atvērumu, [8.] attēlu.
Automātiskā pārslēga (D) darbība, skatiet [9.] attēlu.

Ja velk sviru, sākas ūdens pievade.
Vannas maisītājam ūdens vienmēr sāk izplūst vispirms vannas
iztekas daļā.
Ja nospiež pārslēgu (D), vannas izplūde noslēdzas un ūdens
sāk izplūst no dušas.
Ja ūdens maisītāju noslēdz, pārslēgs automātiski izspiežas tā,
ka, maisītāju atkal atverot, ūdens vispirms sāk izplūst pa
apakšējo atveri (piemēram, pa vannas izplūdi).

Tehniskā apkope

Pārbaudiet un notīriet visas detaļas, ja nepieciešams,
nomainiet un ieziediet ar ūdens maisītāja ziedi.

Noslēdziet aukstā un siltā ūdens padevi!
I. Patronas (F) nomaiņa, skatiet III atvērumu, no [10.]

līdz [12.] attēlam.

Ievērojiet konstrukcijas shēmu!

Pārliecinieties, vai patronas blīves ieguļ korpusa veidrievās.
Ieskrūvējiet skrūves (G) un pārmaiņus vienmērīgi tās
pievelciet.

II. Pāriestatīšana (D), skatiet III atvērumu, no [10.] līdz [12.]
attēlam.

Rezerves daļas, skatiet II atvērumu ( * = speciālie piederumi).

Kopšana

Norādījumi ūdens maisītāja kopšanai atrodami pievienotajā
apkopes instrukcijā.

23

LT

Naudojimo sritis

Galima naudoti su:

•slėginiais vandens kaupikliais,

• termiškai reguliuojamais tekančio vandens šildytuvais,

• hidrauliniu būdu reguliuojamais tekančio vandens
šildytuvais.

Netinka naudoti su beslėgiais vandens kaupikliais
(atvirais vandens šildytuvais).

Techniniai duomenys

• Vandens slėgis
– mažiausias 0,5 baro
– rekomenduojamas 1–5 barai

• Maksimalus darbinis slėgis 10 barų

• Bandomasis slėgis 16 barų

Jeigu statinis slėgis didesnis nei 5 barai, triukšmo vertės
neviršijimo sumetimais reikia įstatyti slėgio reduktorių.
Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių
skirtumui!

• Prataka esant 3 barų vandens slėgiui: apie 27 l/min.

•Temperatūra
Įtekančio karšto vandens temperatūra: maks. 80°C
Rekomenduojama temperatūra taupant energiją:60 °C

Įmontuotas temperatūros ribotuvas apsaugo nuo nusiplikinimo
karštu vandeniu (žr. skyrelį „Atsarginės dalys“, esantį II
atlenkiamajame puslapyje, užsakymo Nr. 46 308).

• Vandens prijungimas: karštas vanduo – kairėje,

šaltas vanduo – dešinėje.

Pastaba.

Maišytuvą Nr. 32 880 galima naudoti tik su vienu išlaidu.
Antrąjį išleidimo vamzdelį, esantį korpuse, reikia užkimšti
pridėtu kamščiu (kamštį užsandarinti).
Jeigu naudojama trijų atšakų jungtis, šį maišytuvą galima
montuoti kartu su dušo komplektu.

Svarbi pastaba.
Naudojant potinkinius maišytuvus, uždarymo vožtuvų
išlaide (sumaišyto vandens vamzdelyje) montuoti
negalima.

Įrengimas

Paruoškite montavimui sieną.

• Išgręžkite skyles maišytuvui tvirtinti bei paruoškite angas
vamzdžiams pravesti.

Maišytuvą sutaikykite su montavimo šablonu ir
sumontuokite, žr. I atlenkiamąjį puslapį, [1]–[3] pav.

• Leistinosios paklaidos nurodytos matmenų brėžinyje.

• Ant montavimo šablono pažymėta rodyklė turi būti nukreipta
į viršų.

• Sutaikydami prie montavimo šablono (A) iškyšų pridėkite
gulsčiuką, žr. [1] pav.

• Kad maišytuvą būtų lengviau tvirtinti prie sienos, korpuse
išgręžtos tvirtinimui skirtos skylės.

• Montavimo atstumas iki sienos paviršiaus (B) turi atitikti
montavimo šablono ribas (X), žr. [2] pav.

• Šalto vandens jungtis yra dešinėje, o karšto – kairėje
pusėje.

Prijunkite vamzdžius.

• Maišytuvo Nr. 32 880 laisvai įsuktas kamštis (C) laisvame
išlaide turi būti užsandarintas (apačioje arba viršuje),
žr. [3] pav.

Atsukite šalto bei karšto vandens sklendes ir patikrinkite,
ar sandarios jungtys.

Išplaukite vamzdžius.

Ištinkuokite sieną ir užklijuokite plyteles.
Montavimo šablono negalima demontuoti prieš galutinį

įrengimą.

Galutinis įrengimas

Nuimkite montavimo šabloną.
Pastaba.

Tvirtinant išorinę dekoratyvinę dalį (Nr. 32 879), reikia
iš pradžių sumontuoti perjungiklį (D), žr. I atlenkiamąjį
puslapį, [4] pav.

1. Išsukite srieginį kamštį (E).

2. Veržliarakčiu (17mm) įsukite ir priveržkite perjungiklį (D).

Vandens debito ribotuvas

Šiame vandens maišytuve yra įmontuotas vandens debito
ribotuvas, su kuriuo galima nustatyti pageidaujamą vandens
debitą. Gamykloje nustatomas didžiausias galimas vandens
debitas.

Nerekomenduojame naudoti vandens debito ribotuvo, jei
maišytuvas jungiamas su hidrauliniu tekančio vandens
šildytuvu.

Apie funkcijos įjungimą žr. [5] pav.

Dangtelio ir svirties montavimas, žr. [6] ir [7] pav.
Jeigu dangtelio neįmanoma tvirtai užmauti

ant gaubtelio, reikia įmontuoti pailginimą
(žr. skyrelį „Atsarginės dalys“ II atlenkiamajame puslapyje,
užsakymo Nr. 46 191 = 25mm / 46 343 = 50mm).

Jeigu paviršiai ypač nelygūs (pvz., gilios siūlės tarp apdailos
plytelių, plytelių paviršius struktūrinis), dangtelio viršų reikia
papildomai sandarinti silikonu.

Patikrinkite, ar veikia maišytuvas, žr. III atlenkiamąjį
puslapį, [8] pav.

Kaip veikia automatinis perjungiklis (D), žr. [9] pav.
Vanduo pradeda tekėti, kai tik svirtis pakeliama į viršų.
Vonios maišytuve vanduo visuomet pradeda tekėti iš apatinio
išlaido (į vonią).
Paspaudus perjungiklį (D), išjungiamas vandens tekėjimas
į vonią ir įjungiamas dušas.
Išjungus maišytuvą perjungiklis automatiškai grįžta atgal.
Vėl įjungus maišytuvą vanduo teka iš apatinio išlaido
(pvz., vandens nutekėjimas į vonią).

Techninė priežiūra

Būtina patikrinti, nuvalyti detales, jei reikia, jas pakeisti
ir sutepti specialiu maišytuvo tepalu.

Išjunkite šalto ir karšto vandens tiekimą!
I. Įdėklo (F) keitimas, žr. III atlenkiamąjį puslapį, [10]–[12] pav.
Laikykitės montavimo tvarkos!

Montuojant maišytuvą reikia žiūrėti, kad įdėklo tarpinės būtų
atitinkamose korpuso įdubose. Varžtus (G) prisukite ir tolygiai

priveržkite sukdami juos pakaitomis.
II. Perjungiklis (D), žr. III atlenkiamąjį puslapį, [10]–[12] pav.
Atsarginės dalys, žr. II atlenkiamąjį puslapį

(*– specialūs priedai).

Priežiūra

Nurodymai dėl maišytuvo priežiūros pateikti pridėtoje
instrukcijoje.

24

RO

Domeniu de utilizare

Funcţionarea este posibilă cu:

• Cazane sub presiune

•Încălzitoare instantanee comandate termic

•Încălzitoare instantanee comandate hidraulic

Nu se pot utiliza împreună cu rezervoare nepresurizate
(= boilere deschise).

Specificaţii tehnice

• Presiunea de curgere

- min. 0,5 bar

- recomandat 1 - 5 bar

• Presiunea maximă de lucru 10 bar

• Presiunea de încercare 16 bar

Pentru respectarea valorilor de zgomot, la presiuni statice de
peste 5 bar se va monta un reductor de presiune.
Se vor evita diferenţe de presiune mari între racordurile de apă
caldă şi rece!

• Debitul la presiunea de curgere de 3 bar: cca. 27 l/min

•Temperatură
Intrare apă caldă: max. 80 °C
Pentru economisirea energiei se recomandă:60 °C

Protecţia împotriva opăririi este posibilă prin introducerea unui
limitator de temperatură (a se vedea lista cu piese de schimb
de pe pagina pliantă II, număr catalog: 46 308).

• Racordul la reţeaua de apă cald - stânga

rece - dreapta

Indicaţie:

La bateria 32 880 se poate folosi numai o singură ieşire.
Cel de-al 2-lea ştuţ de ieşire trebuie astupat cu buşonul livrat
cu produsul (buşonul trebuie montat etanş).
Prin utilizarea unui schimbător cu 3 căi există posibilitatea
de a combina această baterie cu o garnitură de duş fixă şi
una flexibilă.

Important:
La toate bateriile pentru duş montate sub tencuială,
nu este permisă montarea de robinete de închidere în aval
(pe conducta cu apă de amestec).

Instalarea în zidărie

Se pregăteşte peretele în care se montează bateria

• Se practică găurile pentru bateria cu monocomandă precum
şi traseele pentru conducte.

Bateria cu monocomandă se aliniază cu şablonul de
montare şi se montează; a se vedea pagina pliantă I, fig. [1]

până la [3].

• Toleranţele permise sunt înscrise pe desenul la scară.

•Săgeata de pe şablonul de montaj trebuie să fie orientată în
sus.

• Pentru aliniere se va aşeza o nivelă cu apă pe nervurile
şablonului de montaj (A); a se vedea fig. [1].

• Pentru o fixare mai uşoară a bateriei pe perete, pe carcasă
sunt prevăzute găuri de fixare.

•Suprafaţa pregătită a peretelui (B) trebuie să se situeze
în zona (X) a şablonului de montaj; a se vedea fig. [2].

• Racordul la apă rece se va face în dreapta iar racordul
la apă caldă se va face în stânga.

Se racordează conductele

•Buşonul (C) înşurubat uşor al bateriei 32 880 trebuie montat
etanş pe ieşirea rămasă liberă (sus sau jos); a se vedea
fig. [3].

Se deschide alimentarea cu apă rece şi caldă şi se verifică
etanşeitatea racordurilor.

Se spală ţevile.

După terminarea lucrărilor, peretele trebuie tencuit şi faianţat.
Nu demontaţi şablonul de montaj înainte de terminarea

instalării.

Finalizarea instalării

Se îndepărtează şablonul de montaj.
Indicaţie:

La instalarea părţii superioare 32 879 trebuie montat mai întâi
schimbătorul (D); a se vedea pagina pliantă I, fig. [4].

1. Se deşurubează şurubul de închidere (E).

2. Se înşurubează şi se strânge schimbătorul (D) cu cheia

Limitator de debit

Această baterie este dotată cu un limitator de debit.
Cu ajutorul acestuia este posibilă o limitare continuă,
individuală, a debitului. Din fabrică, limitatorul este
prereglat pentru debitul maxim posibil.

Nu se recomandă utilizarea limitatorului de debit la
încălzitoarele hidraulice instantanee.

Pentru activare, a se vedea fig. [5].

Se montează rozeta şi maneta; a se vedea fig. [6] şi [7].
Dacă rozeta nu se poate împinge suficient pe capac,

trebuie montat suplimentar un prelungitor
(a se vedea lista de piese de schimb, pagina pliantă II,
număr catalog: 46 191 = 25mm / 46 343 = 50mm).

La suprafeţe deosebit de rugoase (şanţuri adânci dintre plăci
de faianţă, plăci de faianţă cu nervuri pronunţate) zona
superioară a rozetei trebuie izolată suplimentar cu silicon.

Se verifică funcţionarea bateriei; a se vedea pagina
pliantă III, fig. [8].

Funcţionarea schimbătorului automat (D); a se vedea fig. [9].
La tragerea manetei apa începe să curgă.
La bateria pentru vană apa curge, în principiu, mai întâi prin
ieşirea inferioară (de exemplu ieşirea spre vană).
Prin apăsarea schimbătorului (D) se opreşte curgerea apei
spre vană şi apa iese pe la racordul de duş.
Dacă se închide bateria, schimbătorul iese automat în afară,
astfel că la o nouă deschidere a bateriei apa va curge mai întâi
prin ieşirea inferioară (de exemplu ieşirea spre cadă).

Întreţinerea

Toate piesele se verifică şi se curăţă, eventual se înlocuiesc
şi se ung cu vaselină specială pentru armături.

Se întrerupe alimentarea cu apă rece şi caldă!
I. Înlocuirea cartuşului (F); a se vedea pagina pliantă III,

fig. [10] până la [12].

Se va respecta poziţia de montaj!

Se va avea grijă ca garniturile cartuşului să intre în canelurile
din corpul bateriei. Se înşurubează şuruburile (G) şi se strâng

alternativ şi uniform.
II. Schimbătorul (D); a se vedea pagina pliantă III, fig. [10]

până la [12].
Piese de schimb; a se vedea pagina pliantă II

(* = accesorii speciale).

Îngrijire

Indicaţiile de îngrijire pentru această baterie se găsesc
în instrucţiunile de îngrijire ataşate.

tubulară de 17mm.

25

RUS

Область применения

Эксплуатация возможна с:

• накопителями, работающими под давлением,

• проточными водонагревателями с термическим

управлением

• проточными водонагревателями с гидравлическим
управлением

Эксплуатация с безнапорными накопителями
(с открытыми водонагревателями) не предусмотрена.

Технические данные

• Давление воды

- мин.0,5 бар

- рекомендовано 1 - 5 бар

• Рабочее давление макс.10 бар

• Испытательное давление 16 бар

Для снижения уровня шума при давлении в водопроводе
более 5 бар рекомендуется установить редуктор
давления.
Необходимо избегать больших перепадов давлений
в подсоединениях холодной и горячей воды!

• Расход при давлении воды 3 бар: прибл. 27 л/мин

• Температура

горячей воды на входе: макс. 80 °C
Рекомендовано для экономии энергии:60 °C

Защита от ожогов возможна за счет установки
ограничителя температуры (см. раздел запчасти, складной
лист II, артикул №: 46 308).

• Подключение воды горячая - слева

холодная - справа

Указание:

Для смесителя 32 880 разрешается использовать только
один слив. Второй сливной штуцер на корпусе должен
быть закрыт прилагаемой пробкой (пробку уплотнить).
За счет применения трехходового переключателя имеется
возможность комбинировать смеситель с гарнитурой
верхнего и ручного душа.

Важно:
Для всех скрытых смесителей не допускается
подключение запорных клапанов на сливе
(водопровод смешанной воды).

Установка

Подготовка стены к монтажу.

• Предусмотреть отверстия для однорычажного
смесителя, а также штробы для трубопроводов.

Установка однорычажного смесителя с монтажным
шаблоном, см. складной лист I, рис. [1] - [3].

• Допустимые значения допусков указаны на чертеже
с размерами.

• Стрелка на монтажном шаблоне должна указывать наверх.

• Для выставления установить водный уровень
на выступы монтажного шаблона (A), см. рис. [1].

• Для облегчения крепления смесителя к стене на корпусе
предусмотрены крепежные отверстия.

• Подготовленная поверхность стены (В) не должна

выходить за пределы зоны (X) монтажного шаблона,
см. рис. [2].

• Подключение холодной воды должно производится
справа, а подключение горячей воды - слева.

Подсоединение трубопроводов

• Слегка ввинченную заглушку (С) смесителя 32 880
необходимо уплотнить в неиспользуемом сливе (снизу
или сверху), см. рис. [3].

Открыть подачу холодной и горячей воды, проверить
соединения на герметичность.

Тщательно промыть трубопроводы.

Стену оштукатурить и покрыть плиткой.
Монтажный шаблон не снимать до завершения монтажа.

Окончательный монтаж

Удалить монтажный шаблон.
Указание:

При установке накладной панели 32 879 необходимо
вначале установить переключатель (D), см. складной
лист I, рис. [4].

1. Вывинтить резьбовую пробку (E).

2. Ввинтить переключатель (D) с помощью торцового
ключа на 17мм и затянуть до отказа.

Ограничитель расхода

Настоящий смеситель снабжен регулятором расхода.
Тем самым возможно индивидуальное бесступенчатое
ограничение расхода. На заводе-изготовителе установлен
максимальный уровень расхода.

Регулятор расхода не рекомендуется использовать
всистеме с гидравлическими проточными
водонагревателями.

Для приведения в действие – см. рис. [5].

Монтаж розетки и рычага, см. рис. [6] и [7].
Если розетку невозможно достаточно далеко насадить

на колпачок, то следует дополнительно установить
удлинение (см. раздел Запчасти на складном листе II,
№артикула: 46 191 = 25мм / 46 343 = 50мм).

На особенно шероховатых поверхностях (глубокие заделы
швов между плитками, сильно структурированные плитки)
верхнюю часть розетки следует дополнительно уплотнить
силиконом.

Проверка работы смесителя, см. складной лист III, рис. [8].
Работа автоматического переключателя (D), см. рис. [9].

При поднятии рычага подается вода.
У смесителей для ванны вода сначала поступает, как
правило, в нижний отвод (например, излив в ванну).
При нажатии переключателя (D) поступление воды в ванну
прерывается, и вода поступает из душа.
При закрытии смесителя переключатель автоматически
возвращается в исходное положение, так что при
последующем открытии смесителя вода всегда будет
поступать сначала в нижний отвод (например, излив в ванну).

Техническое обслуживание

Все детали проверить, очистить, при необходимости
заменить и смазать специальной смазкой для арматуры.

Перекрыть подачу холодной и горячей воды!
I. Смена картриджа (F), см. складной лист III, рис. [10] - [12].
Соблюдать монтажное положение!

Необходимо следить за тем, чтобы уплотнения картриджа
вошли в выточки корпуса. Ввинтить винты (G) и

поочередно равномерно затянуть их до отказа.
II. Переключатель (D), см. складной лист III, рис. [10] - [12].

Запасные части, см. складной лист II ( * = специальные
принадлежности).

Уход

Указания по уходу за настоящим изделием приведены
в прилагаемой инструкции по уходу.

26

8

9

10 11

D

12

F

m

m

3

1

7

m

m

F

D

G

4mm

III

RUS

надфундаментная часть

Комплект поставки 32 879 32 880

скрытый смеситель XX

надфундаментная часть XX
надфундаментная часть /

переключатель

Техническое руководство XX

Инструкция по уходу XX

Вес нетто, кг 2,4 2,0

Дата изготовления: см. маркировку на изделии
Срок эксплуатации согласно гарантийному талону.
Изделие сертифицировано.

Grohe AG, Германия

X
