Grohe Concetto User Manual

D

.....1

I

.....5

N

.....9

GR

.....13

TR

.....17

BG

.....21

RO

.....25

GB

.....2

NL

.....6

FIN

.....10

CZ

.....14

SK

.....18

EST

.....22

CN

.....26

F

.....3

S

.....7

PL

.....11

H

.....15

SLO

.....19

LV

.....23

RUS

.....27

E

.....4

DK

.....8

UAE

.....12

P

.....16

HR

.....20

LT

.....24

Design & Quality Engineering GROHE Germany

Concetto

Concetto

99.290.031/ÄM 218530/10.10

19 576

D

.....1

I

.....5

N

.....9

GR

.....13

TR

.....17

BG

.....21

RO

.....25

GB

.....2

NL

.....6

FIN

.....10

CZ

.....14

SK

.....18

EST

.....22

CN

.....26

F

.....3

S

.....7

PL

.....11

H

.....15

SLO

.....19

LV

.....23

USA .....27

E

.....4

DK

.....8

UAE

.....12

P

.....16

HR

.....20

LT

.....24

RUS

.....28

I

Please pass these instructions on to the end user of the fitting.
S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Bitte diese Anleitung an den Benutzer der Armatur weitergeben!

II

1

3

2

m

m

4

6

m

m

2

3

2

m

m

3

7mm

5

0

m

m

3

6

m

m

3

2

m

m

2

9

m

m

A

B

5

7

2

4

m

m

1

3

m

m

1

9

m

m

2

4

m

m

C

2

4

m

m

2

4

m

m

2

4

m

m

2

4

m

m

D

E

9

8

2

4

m

m

D

E

G

F

F1

2

4

m

m

2

4

m

m

2

4

m

m

6

29mm

2

9

m

m

2

7

m

m

2

4

m

m

1

9

m

m

4

3

2

m

m

1

3

m

m

1

3

m

m

8

m

m

32mm

*19 332

1

D

Anwendungsbereich

Betrieb ist möglich mit: Druckspeichern, thermisch und
hydraulisch gesteuerten Durchlauferhitzern. Der Betrieb mit
drucklosen Speichern (offenen Warmwasserbereitern) ist

nicht möglich!

Technische Daten

• Fließdruck min. 0,5 bar / empfohlen 1 - 5 bar

• Betriebsdruck max. 10 bar

• Prüfdruck 16 bar
Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.
Höhere Druckdifferenzen zwischen Kalt- und
Warmwasseranschluss sind zu vermeiden!

• Durchfluss bei 3 bar Fließdruck:
Auslauf ca. 26 l/min
Brause ca. 8 l/min

•Temperatur
Warmwassereingang: max. 80 °C
Empfohlen: (Energieeinsparung) 60 °C

Hinweis:

GROHE Armaturen mit Brausen sind mit DIN-DVGW
bauartgeprüften Rückflussverhinderern ausgerüstet.

Installation

GROHE empfiehlt den Einbau der Armatur in Verbindung
mit dem Unterbau 29 037, erhältlich im GROHE Produkt­programm.

Einbau und Anschluss, siehe Klappseite II, Abb. [1] bis [9].
Maßzeichnung auf Klappseite I beachten.

Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Kalt- und Warmwasserzufuhr absperren.
I. Montage der Bedieneinheit, siehe Klappseite II, Abb. [1].
II. Montage des Auslaufes, siehe Abb. [2].
III.Montage der Umstellung, siehe Abb. [3].

Beim Einschrauben (Linksgewinde) der Hülse (A) darauf
achten, dass die innenliegende Nut mit der Position des
Gewindestiftes (B) übereinstimmt.

IV.Montage der Schlauchdurchführung und der
Handbrause, siehe Abb. [4].

V. Montage der Schläuche, siehe Abb. [5], [6] und [7].
Einbaulage Schlauch (C) beachten!

Anschluss an die Versorgungsleitung

Montage mit Unterbau (29 037), siehe Abb. [8].

1. Beiliegende Schläuche (E) an Schläuche (G) des Unterbaus
montieren.

2. Schläuche (E) an Rohre (D) anschließen.

Kalt- und Warmwasserzufuhr öffnen und Anschlüsse auf
Dichtheit prüfen.

Vorbereitete Abdeckplatte (F) mit Set (F1) des Unterbaus auf
Fliesenbank oder Wannenrand befestigen, siehe Abb. [8].

Mit dauerelastischem Material die Fuge um die
Abdeckplatte ausfugen.

Damit ist der Revisionsschacht jederzeit zugänglich!

Montage ohne Unterbau, siehe Abb. [9].

1. Beiliegende Schläuche (E) an die vorhandenen Anschlüsse
anschließen.

2. Schläuche (E) an Rohre (D) montieren.

Kalt- und Warmwasserzufuhr öffnen und Anschlüsse auf
Dichtheit prüfen.

Platte auf Fliesenbank oder Wannenrand montieren.

Mit dauerelastischem Material die Fuge um die
Abdeckplatte ausfugen.

Damit ist der Revisionsschacht jederzeit zugänglich!

Bedienung

- Hebel (I), siehe Klappseite III, Abb. [10].

- Umstellung (K)

Durch Ziehen des Hebels (I) wird die Wasserzufuhr
freigegeben.
Das Wasser tritt erst am Wanneneinlauf aus.

Umstellknopf ziehen = Umschalten von Wanneneinlauf

auf Brauseauslauf

Umstellknopf drücken = Umschalten von Brauseauslauf

auf Wanneneinlauf
Schließen der Armatur bewirkt automatisches Umschalten von
Brauseauslauf auf Wanneneinlauf.

Wartung

Alle Teile prüfen, reinigen, evtl. austauschen und mit
Spezialarmaturenfett einfetten.

Kalt- und Warmwasserzufuhr absperren.

I. Kartusche, siehe Klappseite III, Abb. [11].

Montage in umgekehrter Reihenfolge.

Einbaulagen beachten!

Beim Einbau der Kartusche auf richtigen Sitz der
Dichtungen achten.

Schrauben wechselweise gleichmäßig anziehen.

II. Brauseschlauch und Sieb, siehe Klappseite III, Abb. [12].
Brauseschlauch gegen Zurückrutschen sichern.

Montage in umgekehrter Reihenfolge.

III.Umstellung, siehe Klappseite III, Abb. [13].
Montage in umgekehrter Reihenfolge.
Beim Einschrauben (Linksgewinde) der Hülse (A) darauf

achten, dass die innenliegende Nut mit der Position des
Gewindestiftes (B) übereinstimmt.

IV.Mousseur (46 724), siehe Klappseite I.
Montage in umgekehrter Reihenfolge.

Ersatzteile, siehe Klappseite I ( * = Sonderzubehör).

Pflege

Die Hinweise zur Pflege dieser Armatur sind der beiliegenden
Pflegeanleitung zu entnehmen.

2

GB

Applications

Can be used in conjunction with: pressurised storage heaters,
thermally and hydraulically controlled instantaneous heaters.
Operation with unpressurised storage heaters (displacement
water heaters) is not possible.

Technical data

• Flow pressure min. 0.5 bar / recommended 1 - 5 bar

• Operating pressure max. 10 bar

• Test pressure 16 bar
If static pressures exceed 5 bar, a pressure-reducing valve
must be installed.
Avoid major pressure differences between cold and hot water
supply.

• Flow rate at 3 bar flow pressure:
Spout approx. 26 l/min
Shower approx. 8 l/min

• Temperature:
Hot water supply max. 80 °C
Recommended (energy economy) 60 °C

Note:

GROHE fittings with showers are equipped with non-return
valves.

Installation

GROHE recommends that the fitting be fitted in combination
with the lower part 29 037, available in the GROHE product
range.

Fitting and connection, see fold-out page II, Figs. [1] to [9].
Refer to the dimensional drawing on fold-out page I.

Flush pipes thoroughly before and after installation

(observe EN 806).

Shut off cold and hot water supply.
I. Install the operating unit, see fold-out page II, Fig. [1].
II. Install the spout, see Figs. [2].
III.Install the diverter, see Fig. [3].

When screwing in (left-hand thread) the sleeve (A), make sure
that the internal groove aligns with the position of the set
screw (B).

IV.Install the hose guide and hand shower, see Fig. [4].
V. Install the hoses, see Figs. [5], [6] and [7].

Note the installation position of hose (C).

Connection to the supply line

Installation with lower part (29 037), see Fig. [8].

1. Fit enclosed hoses (E) to hoses (G) of the lower part.

2. Connect hoses (E) to pipes (D).

Open cold and hot water supply and check that
connections are watertight.

Fasten prepared wall plate (F) to the tile shelf or bath edge
with set (F1) of the lower part, see Fig. [8].

Grout the joint around the wall plate with a permanently
elastic material.

In this way, the inspection chamber will be accessible at any
time.

Installation without lower part, see Fig. [9].

1. Connect enclosed hoses (E) to the existing connections.

2. Fit hoses (E) to pipes (D).

Open cold and hot water supply and check that
connections are watertight.

Install plate on tile shelf or bath edge.

Grout the joint around the wall plate with a permanently
elastic material.

In this way, the inspection chamber will be accessible at any
time.

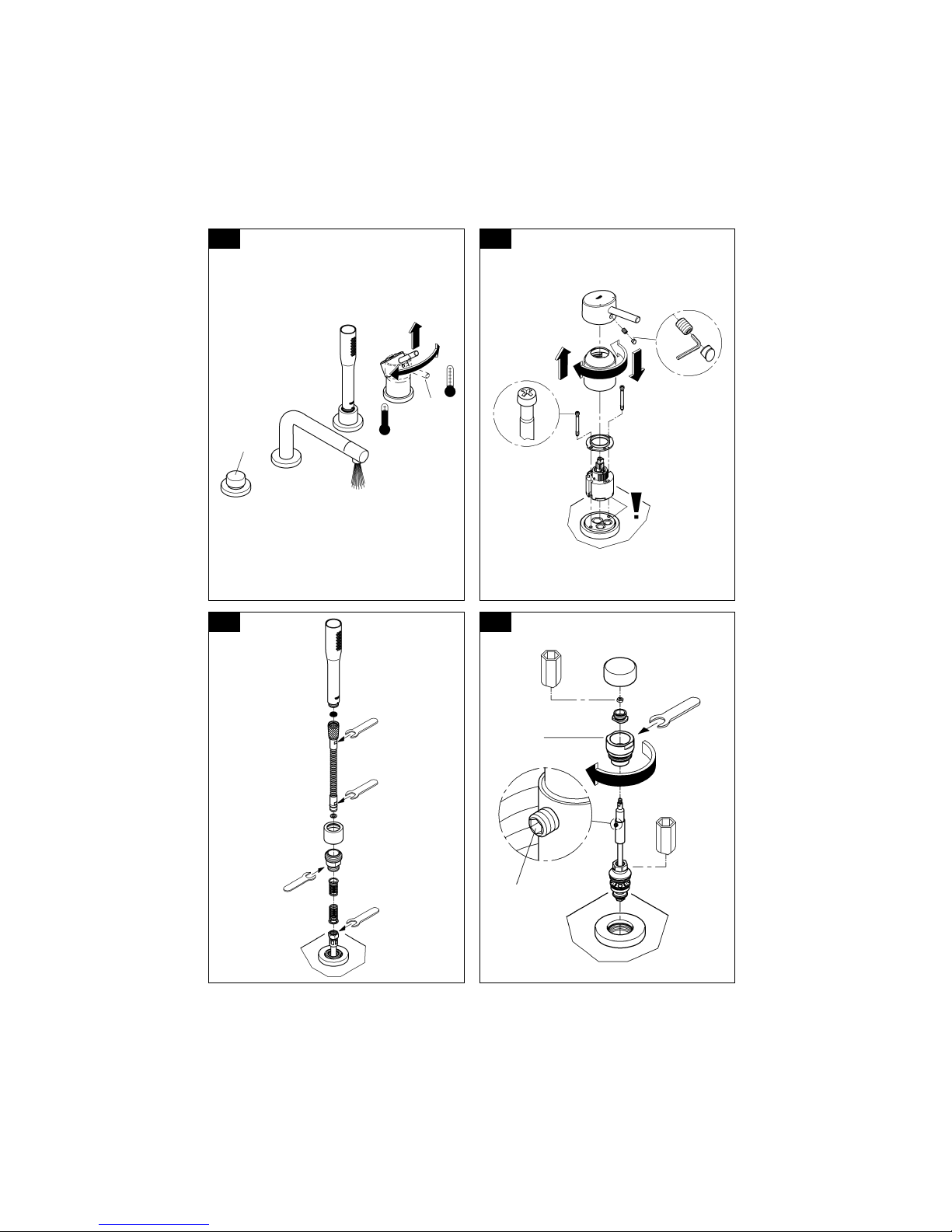

Operation

- Lever (I), see fold-out page III, Fig. [10].

- Diverter (K)

Pulling lever (I) releases the water supply.
Water will emerge from the bath inlet first.
Pull diverter knob = flow is diverted from bath inlet to

shower outlet

Press diverter knob = flow is diverted from shower

outlet to bath inlet
Flow is diverted automatically from shower outlet to bath inlet
when the fitting is closed.

Maintenance

Inspect and clean all parts, replace as necessary and lubricate
with special grease.

Shut off cold and hot water supply.

I. Cartridge, see fold-out page III, Fig. [11].

Assemble in reverse order.

Observe the correct installation positions.

When installing the cartridge, ensure that the seals are
correctly seated.

Tighten the screws evenly and alternately.

II. Shower hose and filter, see fold-out page III, Fig. [12].
Secure the shower hose against slipping down again.

Assemble in reverse order.

III.Diverter, see fold-out page III, Fig. [13].
Assemble in reverse order.
When screwing in (left-hand thread) the sleeve (A), make sure

that the internal groove aligns with the position of the set
screw (B).

IV.Mousseur (46 724), see fold-out page I.
Assemble in reverse order.

Replacement parts, see fold-out page I (* = special
accessories).

Care

For directions on the care of this fitting, please refer to the
accompanying care information.

3

F

Domaine d'application

Utilisation possible avec réservoirs sous pression, chauffe-eau
instantanés à commande thermique et hydraulique. Un
fonctionnement avec des réservoirs à écoulement libre
(chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

• Pression dynamique 0,5 bar mini. / recommandée 1 à 5 bars

• Pression de service 10 bars maxi.

• Pression d’épreuve 16 bars
Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.
Eviter les différences importantes de pression entre les
raccordements d'eau chaude et d'eau froide!

• Débit à une pression dynamique de 3 bars
Bec env. 26 l/min
Douchette env. 8 l/min

• Température
Entrée d'eau chaude: 80 °C maxi.
Recommandée: (économie d'énergie) 60 °C

Remarque:

Les robinetteries GROHE avec douchette sont équipées de
clapets anti-retour.

Installation

GROHE recommande de poser la robinetterie en combinaison
avec le soubassement 29 037, disponible dans la gamme de
produits GROHE.

Montage et raccordement, voir volet II, fig. [1] à [9].
Tenir compte de la cote du schéma sur le volet I.

Bien rincer les canalisations avant et après l'installation
(respecter la norme EN 806)!

Couper l’arrivée d’eau froide et d’eau chaude.
I. Montage de l’unité de commande, voir volet II, fig. [1].
II. Montage du bec, voir fig. [2].
III.Montage de l’inverseur, voir fig. [3].

En vissant (filetage à gauche) la douille (A), veiller à ce que la
rainure intérieure concorde avec la position de la tige filetée (B).

IV.Montage de la traversée de flexible et de la douchette,
voir fig. [4].

V. Montage des flexibles, voir fig. [5], [6] et [7].
Respecter la position de montage du flexible (C)!

Raccordement à la conduite d'alimentation

Montage avec soubassement (29 037), voir fig. [8].

1. Monter les flexibles (E) fournis aux flexibles (G) du
soubassement.

2. Raccorder les flexibles (E) aux tubes (D).

Ouvrir l'arrivée d'eau froide et d'eau chaude et vérifier
l'étanchéité des raccordements.

Fixer le cache de recouvrement (F) préparé avec le jeu (F1) du
soubassement sur le rebord des carreaux ou le bord de la
baignoire, voir fig. [8].

Remplir le joint autour du cache de recouvrement d'un
produit à élasticité permanente.

De cette façon, la trappe de visite reste accessible en
permanence!

Montage sans soubassement, voir fig. [9].

1. Brancher les flexibles (E) sur les raccordements
disponibles.

2. Monter les flexibles (E) sur les tubes (D).

Ouvrir l'arrivée d'eau froide et d'eau chaude et vérifier
l'étanchéité des raccordements.

Monter le cache sur le rebord des carreaux ou le bord de la
baignoire.

Remplir le joint autour du cache de recouvrement d'un
produit à élasticité permanente.

De cette façon, la trappe de visite reste accessible en
permanence!

Utilisation

-Levier (I), voir volet III, fig. [10].

- Inverseur (K)

L'écoulement de l'eau est obtenu en tirant le levier (I).
L'eau s'écoule d'abord au niveau du bec.
Tirer sur le bouton d'inversion = pour passer du mode bec

au mode douchette

Appuyer sur le bouton d'inversion = pour passer du mode

douchette au mode bec
La fermeture du mitigeur entraîne l'inversion automatique de la
douchette au bec.

Maintenance

Contrôler toutes les pièces, les nettoyer, les remplacer si
nécessaire et les graisser avec de la graisse spéciale pour
robinetterie.

Couper l'alimentation en eau chaude et en eau froide.

I. Cartouche, voir volet III, fig. [11].

Le remontage s'effectue dans l'ordre inverse du démontage

Respecter la position de montage!

Contrôler le siège des joints lors du montage de la
cartouche.

Serrer les vis en alternance et de manière homogène.

II. Flexible de douchette et tamis, voir volet III, fig. [12].
Bloquer le flexible de douchette pour l'empêcher de glisser.

Le remontage s'effectue dans l'ordre inverse du démontage.

III.Inverseur, voir volet III, fig. [13].
Le remontage s'effectue dans l'ordre inverse du démontage.
En vissant (filetage à gauche) la douille (A), veiller à ce que la

rainure intérieure concorde avec la position de la tige filetée (B).

IV.Mousseur (46 724), voir volet I.
Le remontage s'effectue dans l'ordre inverse du démontage.

Pièces de rechange, voir volet I (* = Accessoires spéciaux).

Entretien

Les indications relatives à l'entretien de cette robinetterie
figurent sur la notice jointe à l'emballage.

4

E

Campo de aplicación

Es posible el funcionamiento con: acumuladores de presión,
calentadores instantáneos con control térmico e hidráulico.
No es posible el funcionamiento con acumuladores sin
presión (calentadores de agua sin presión).

Datos técnicos

• Presión de trabajo mín. 0,5 bares / recomendada 1 - 5 bares

• Presión de utilización máx. 10 bares

• Presión de verificación 16 bares
Si la presión en reposo es superior a 5 bares,
hay que instalar un reductor de presión.
¡Deberán evitarse diferencias de presión importantes entre
las acometidas del agua fría y del agua caliente!

• Caudal para una presión de trabajo de 3 bares:
Caño aprox. 26 l/min
Ducha aprox. 8 l/min

• Temperatura
Entrada de agua caliente: máx. 80 °C
Recomendada: (ahorro de energía) 60 °C

Nota:

Las griferías GROHE con ducha están equipadas con válvulas
antirretorno.

Instalación

GROHE recomienda montar la grifería conjuntamente con el
cuerpo base 29 037, incluido en el programa de productos de
GROHE.

Montaje y conexión, véase la página desplegable II,
figs. [1] a [9].

Respetar el croquis de la página desplegable I.

¡Purgar a fondo el sistema de tuberías antes y después de
la instalación (tener en cuenta EN 806)!

Cerrar las llaves de paso del agua fría y del agua caliente.
I. Montaje de la unidad de manejo, véase la página

desplegable II, fig. [1].

II. Montaje del caño, véanse las figs. [2].
III.Montaje de la inversión, véase la fig. [3].

Al enroscar (rosca a izquierdas) el casquillo (A) tener en
cuenta que la ranura interior coincida con la posición del
pasador roscado (B).

IV.Montaje del paso de tubo flexible y de la teleducha,
véase la fig. [4].

V. Montaje de los tubos flexibles, véanse las figs. [5], [6] y [7].
¡Tener en cuenta la posición de montaje del tubo flexible (C)!

Conexión al conducto de alimentación

Montaje con cuerpo base (29 037), véase la fig. [8].

1. Montar los tubos flexibles (E) suministrados a los tubos
flexibles (G) del cuerpo base.

2. Conectar los tubos flexibles (E) a las tuberías (D).

Abrir las llaves de paso del agua fría y del agua caliente y
comprobar la estanqueidad de las conexiones.

Fijar la placa de cobertura (F) preparada con el juego (F1) del
cuerpo base al banco alicatado o al borde de la bañera, véase
la fig. [8].

Llaguear la junta alrededor de la placa de cobertura con
material de elasticidad permanente.

¡Esto permitirá acceder al registro en todo momento!

Montaje sin cuerpo base, véase la fig. [9].

1. Conectar los tubos flexibles (E) suministrados a las
conexiones disponibles.

2. Montar los tubos flexibles (E) en las tuberías (D).

Abrir las llaves de paso del agua fría y del agua caliente y
comprobar la estanqueidad de las conexiones.

Montar la placa en el banco alicatado o el borde de la bañera.

Llaguear la junta alrededor de la placa de cobertura con
material de elasticidad permanente.

¡Esto permitirá acceder al registro en todo momento!

Manejo

- Palanca (I), véase la página desplegable III, fig. [10].

- Inversión (K)

Tirando de la palanca (I) se libera la alimentación de agua.
El agua sale primero por el caño de la bañera.
Tirar del mando de la inversión = se pasa de salida por el

caño de bañera a salida por
la ducha

Pulsar el mando de la inversión = se pasa de salida por la

ducha a salida por el caño

de bañera
Al cerrar la grifería se pasa automáticamente de salida por la
ducha a salida por el caño de bañera.

Mantenimiento

Verificar todas las piezas, limpiarlas, sustituirlas en caso de
necesidad y engrasarlas con grasa especial para griferías.

Cerrar las llaves de paso del agua fría y del agua caliente.

I. Cartucho, véase la página desplegable III, fig. [11].

El montaje se efectúa en el orden inverso.

¡Respetar las posiciones de montaje!

Al montar el cartucho tener en cuenta el correcto asiento
de las juntas.

Apretar los tornillos alternativa y uniformemente.

II. Flexo de la teleducha y tamiz, véase la página
desplegable III, fig. [12].
Asegurar el flexo de la teleducha para evitar que se deslice
hacia adentro.

El montaje se efectúa en el orden inverso.

III.Inversión, véase la página desplegable III, fig. [13].
El montaje se efectúa en el orden inverso.
Al enroscar (rosca a izquierdas) el casquillo (A) tener en

cuenta que la ranura interior coincida con la posición del
pasador roscado (B).

IV.Mousseur (46 724), véase la página desplegable I.
El montaje se efectúa en el orden inverso.

Piezas de recambio, véase la página desplegable I
(* = accesorios especiales).

Cuidados

Las indicaciones para los cuidados de esta grifería se
encuentran en las instrucciones de conservación adjuntas.

5

I

Gamma di applicazioni

Il funzionamento è possibile con accumulatori a pressione per
scaldabagni istantanei a regolazione termica e idraulica. Non è
possibile il funzionamento con accumulatori di acqua calda a
bassa pressione (accumulatori di acqua calda a circuito aperto).

Dati tecnici

• Pressione idraulica min. 0,5 bar / consigliata 1 - 5 bar

• Pressione di esercizio max. 10 bar

• Pressione di prova 16 bar
Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.
Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua calda.

• Portata alla pressione idraulica di 3 bar:
Bocca ca. 26 l/min
Doccia ca. 8 l/min

• Temperatura
Ingresso acqua calda: massimo 80 °C
Consigliata: (per risparmio di energia) 60 °C

Nota:

Questi rubinetti con docce GROHE sono dotati di elementi
antiriflusso testati.

Installazione

GROHE raccomanda di montare il rubinetto insieme col
telaio 29 037, disponibile nel programma prodotti GROHE.

Montaggio e raccordi, vedere il risvolto di copertina II,
figg. da [1] a [9].

Rispettare le quote di installazione sul risvolto di copertina I.

Prima e dopo l'installazione effettuare un lavaggio
profondo del sistema di tubature (osservare quanto previsto

dalla normativa EN 806).

Chiudere le entrate dell'acqua calda e fredda.
I. Montaggio dell'unità di comando, vedere il risvolto di

copertina II, fig. [1].

II. Per il montaggio della bocca, vedere le figg. [2].
III.Montaggio del deviatore, vedere fig. [3].

Quando si avvita la boccola (A) (filettatura sinistrorsa) fare
attenzione che la scanalatura interna coincida con la posizione
del grano filettato (B).

IV.Montaggio del cannotto del flessibile e della manopola
doccia, vedere fig. [4].

V. Montaggio dei flessibili, vedere figg. [5], [6] e [7].
Fare attenzione alla posizione di montaggio del flessibile.

Raccordo alla linea di alimentazione

Montaggio con telaio (29 037), vedere fig. [8].

1. Montare i flessibili (E) in dotazione ai flessibili (G) del telaio.

2. Collegare i flessibili (E) ai tubi (D).

Aprire l’entrata dell’acqua calda e fredda e controllare la
tenuta dei raccordi.

Fissare la piastra di copertura pronta (F) col set (F1) del telaio
sul banco piastrelle o al bordo della vasca, vedere fig. [8].

Stuccare con materiale elastico le giunture intorno alla
piastra di copertura.

In questo modo il pozzetto d’ispezione è accessibile in
qualunque momento.

Montaggio senza telaio, vedere fig. [9].

1. Collegare i flessibili (E) in dotazione ai raccordi esistenti.

2. Montare i flessibili (E) sui tubi (D).

Aprire l’entrata dell’acqua calda e fredda e controllare la
tenuta dei raccordi.

Montare la piastra sul banco piastrelle o sul bordo della vasca.

Stuccare con materiale elastico le giunture intorno alla
piastra di copertura.

In questo modo il pozzetto d’ispezione è accessibile in
qualunque momento.

Funzionamento

- Leva (I), vedere il risvolto di copertina III, fig. [10].

- Deviatore (K)

Sollevando la leva (I) si apre l'erogazione dell'acqua.
L'acqua esce prima dalla bocca.
Tirando il pomello deviatore = deviazione dalla vasca al

getto doccia

Premendo il pomello deviatore = deviazione dal getto doccia

alla vasca
Chiudendo il rubinetto, il deviatore torna automaticamente
nella posizione di flusso verso la vasca.

Manutenzione

Controllare, pulire, eventualmente sostituire tutti i pezzi e
ingrassare con grasso speciale.

Chiudere le entrate dell'acqua calda e fredda.

I. Cartuccia, vedere il risvolto di copertina III, fig. [11].

Eseguire il rimontaggio in ordine inverso.

Rispettare le posizioni di montaggio.

Durante il montaggio della cartuccia controllare che le
guarnizioni siano perfettamente in sede.

Fissare le viti in sequenza alternata e in modo uniforme.

II. Flessibile doccia e filtro, vedere risvolto di copertina III,
fig. [12].
Bloccare il flessibile doccia perché non cada nel pozzetto.

Eseguire il rimontaggio in ordine inverso.

III.Deviatore, vedere risvolto di copertina III, fig. [13].
Eseguire il rimontaggio in ordine inverso.
Quando si avvita la boccola (A) (filettatura sinistrorsa) fare

attenzione che la scanalatura interna coincida con la posizione
del grano filettato (B).

IV.Mousseur (46 724), vedere risvolto di copertina I.
Eseguire il rimontaggio in ordine inverso.

Pezzi di ricambio, vedere il risvolto di copertina I
(* = accessori speciali).

Manutenzione ordinaria

Le istruzioni per la manutenzione ordinaria del presente
rubinetto sono riportate nei fogli acclusi.

6

NL

Toepassingsgebied

Te gebruiken in combinatie met: boilers, geisers en c.v.-ketels
met warmwatervoorziening. Het werken met lagedrukboilers
(open warmwatertoestellen) is niet mogelijk.

Technische gegevens

• Stromingsdruk min. 0,5 bar/aanbevolen 1-5 bar

• Werkdruk max. 10 bar

• Testdruk 16 bar
Bij statische drukken boven 5 bar dient een
drukreduceerventiel te worden ingebouwd.
Voorkom hoge drukverschillen tussen de koud- en
warmwateraansluiting!

• Capaciteit bij 3 bar stromingsdruk:
Uitloop ca. 26 l/min
Douche ca. 8 l/min

• Temperatuur
Warmwateringang: max. 80 °C
Aanbevolen: (energiebesparing) 60 °C

Aanwijzing:

Kranen van Grohe met douches zijn voorzien van
terugslagkleppen.

Installeren

GROHE raadt aan de kraan in combinatie met
de sokkel 29 037 in te bouwen. Deze kan uit het
GROHE-productprogramma worden besteld.

Inbouw en aansluiting, zie uitvouwbaar blad II,
afb. [1] t/m [9].

Neem de maatschets op uitvouwbaar blad I in acht.

Spoel de leidingen vóór en na het installeren grondig
(EN 806 in acht nemen)!

Sluit de koud- en warmwatertoevoer af.
I. Montage van de bedieningsunit, zie uitvouwbaar blad II,

afb. [1].

II. Montage van de uitloop, zie afb. [2].
III.Montage van de omstelling, zie afb. [3].

Let er bij het inschroeven (linkse schroefdraad) van de huls (A)
op dat de binnenste uitsparing met de positie van het tapeind (B)
overeenkomt.

IV.Montage van de slangdoorvoer en de handdouche,
zie afb. [4].

V. Montage van de slangen, zie afb. [5], [6] en [7].
Neem de inbouwpositie van de slang (C) in acht!

Aansluiting op de toevoerleiding

Montage met sokkel (29 037), zie afb. [8].

1. Monteer de meegeleverde slangen (E) aan de slangen (G)
van de sokkel.

2. Sluit de slangen (E) op de buizen (D) aan.

Open de koud- en warmwatertoevoer en controleer de
aansluitingen op lekkages.

Bevestig de voorbereide afdekplaat (F) met de set (F1) van de
sokkel op de tegels of de rand van de badkuip, zie afb. [8].

Voeg de voeg rondom de afdekplaat met elastisch
materiaal af.

Hierdoor is de inspectieschacht steeds toegankelijk!

Montage zonder sokkel, zie afb. [9].

1. Sluit de meegeleverde slangen (E) op de aanwezige
aansluitingen aan.

2. Monteer de slangen (E) op de buizen (D).

Open de koud- en warmwatertoevoer en controleer de
aansluitingen op lekkages.

Monteer de plaat op de tegels of de rand van de badkuip.

Voeg de voeg rondom de afdekplaat met elastisch
materiaal af.

Hierdoor is de inspectieschacht steeds toegankelijk!

Bediening

-Greep (I), zie uitvouwbaar blad III, afb. [10].

- Omstelling (K)

Door de greep (I) naar boven te duwen, wordt de watertoevoer
vrijgegeven.
Het water stroomt eerst uit de toevoerleiding voor de badkuip.

Omstelknop uittrekken = omschakeling van toevoer voor

de badkuip naar toevoer voor de
douche

Omstelknop indrukken = omschakeling van toevoer voor

de douche naar toevoer voor de

badkuip
Bij het dichtdraaien van de kraan wordt automatisch van de
toevoer voor de douche naar de toevoer voor de badkuip
omgeschakeld.

Onderhoud

Controleer en reinig alle onderdelen. Vervang onderdelen
indien nodig. Vet de onderdelen met speciaal armaturenvet in.

Sluit de koud- en warmwatertoevoer af.

I. Kardoes, zie uitvouwbaar blad III, afb. [11].

De onderdelen worden in omgekeerde volgorde gemonteerd.

Neem de inbouwposities in acht!

Controleer bij het inbouwen van de kardoes of de
afdichtingen goed zitten.

Draai de schroeven beurtelings gelijkmatig vast.

II. Doucheslang en zeef, zie uitvouwbaar blad III, afb. [12].
Borg de doucheslang tegen terugglijden.

De onderdelen worden in omgekeerde volgorde gemonteerd.

III.Omstelling, zie uitvouwbaar blad III, afb. [13].
De onderdelen worden in omgekeerde volgorde gemonteerd.
Let er bij het inschroeven (linkse schroefdraad) van de huls (A)

op dat de binnenste uitsparing met de positie van het tapeind (B)
overeenkomt.

IV.Mousseur (46 724), zie uitvouwbaar blad I.
De onderdelen worden in omgekeerde volgorde gemonteerd.

Reserveonderdelen, zie uitvouwbaar blad I (* = speciaal
toebehoren).

Reiniging

De aanwijzingen voor de reiniging van deze kraan vindt u in de
bijgaande onderhoudinstructies.

7

S

Användningsområde

Drift är möjlig med: Tryckbehållare, termiskt och hydrauliskt
styrda vattenvärmare. Drift med trycklösa behållare (öppna
varmvattenberedare) är inte möjlig!

Tekniska data

• Flödestryck min. 0,5 bar / rekommenderat 1 - 5 bar

• Drifttryck max. 10 bar

• Kontrolltryck 16 bar
En tryckreducerare ska installeras om vilotrycket
överstiger 5 bar.
Större tryckdifferenser mellan kallvatten- och
varmvattenanslutningen måste undvikas!

• Genomflöde vid 3 bar flödestryck:
Utlopp ca 26 l/min
Dusch ca 8 l/min

•Temperatur
Varmvattentillopp: max. 80 °C
Rekommenderat: (energibesparing) 60 °C

Anvisning:

GROHE blandare med dusch är utrustade med
typkontrollerade backflödesspärrar.

Installation

GROHE rekommenderar att blandaren monteras i kombinatio n
med underdelen 29 037, finns att få i GROHE produktprogram.

Montering och anslutning, se utvikningssida II,
fig. [1] till [9].

Observera måttskissen på utvikningssida I.

Spola rörledningssystemet noggrant före och efter
installationen (observera EN 806)!

Stäng av kallvatten- och varmvattentillförseln.
I. Montering av manöverenhet, se utvikningssida II, fig. [1].
II. Montering av utlopp, se fig. [2].
III.Montering av omkastare, se fig. [3].

Kontrollera att det innerliggande spåret stämmer överens
med gängstiftets (B) läge, när hylsan (A) skruvas fast
(vänstergänga).

IV.Montering av slanggenomföring och handdusch,
se fig. [4].

V. Montering av slangar, se fig. [5], [6] och [7].
Observera slangens monteringsläge (C)!

Anslutning till försörjningsledning

Montering med underdel (29 037), se fig. [8].

1. Montera de bifogade slangarna (E) på underdelens
slangar (G).

2. Anslut slangarna (E) till rören (D).

Öppna kallvatten- och varmvattentillförseln, och
kontrollera att anslutningarna är täta.

Fäst den förberedda täckplattan (F) på kakelbänken eller
badkarskanten med underdelens sats (F1), se fig. [8].

Foga täckplattans fogar med permanentelastiskt material.

Därmed är revisionsschaktet alltid åtkomligt!

Montering utan underdel, se fig. [9].

1. Anslut de bifogade slangarna (E) till de befintliga
anslutningarna.

2. Montera slangarna (E) på rören (D).

Öppna kallvatten- och varmvattentillförseln, och
kontrollera att anslutningarna är täta.

Montera plattan på kakelbänken eller badkarskanten.

Foga täckplattans fogar med permanentelastiskt material.

Därmed är revisionsschaktet alltid åtkomligt!

Betjäning

-Spak (I), se utvikningssida III, fig. [10].

-Omkastare (K)

Vattentillförseln frigörs när man drar i spaken (I).
Vattnet kommer först ut ur badkarstilloppet.
Dra i omkastarknappen = omkoppling från badkarstillopp

till duschutlopp

Tryck på omkastarknappen= omkoppling från duschutlopp till

badkarstillopp
När man stänger blandaren sker en automatisk omkoppling
från duschutlopp till badkarstillopp.

Underhåll

Kontrollera alla delar, rengör dem, byt ut dem vid behov och
smörja dem med special-blandarfett.

Stäng av kallvatten- och varmvattentillförseln.

I. Patron, se utvikningssida III, fig. [11].

Monteringen sker i omvänd ordningsföljd.

Observera monteringslägena!

Kontrollera att tätningarna sitter rätt vid montering av
patronen.

Dra åt skruvarna växelvis i jämn takt.

II. Duschslang och sil, se utvikningssida III, fig. [12].
Spärra duschslangen så den inte kanar.

Monteringen sker i omvänd ordningsföljd.

III.Omkastare, se utvikningssida III, fig. [13].
Monteringen sker i omvänd ordningsföljd.
Kontrollera att det innerliggande spåret stämmer överens

med gängstiftets (B) läge, när hylsan (A) skruvas fast
(vänstergänga).

IV.Mousseur (46 724), se utvikningssida I.
Monteringen sker i omvänd ordningsföljd.

Reservdelar, se utvikningssida I (* = extra tillbehör).

Skötsel

Skötseltips för denna blandare finns i den bifogade
skötselanvisningen.

8

DK

Anvendelsesområde

Kan anvendes i forbindelse med: Trykbeholdere, termisk
og hydraulisk styrede gennemstrømningsvandvarmere.
Anvendelse i forbindelse med trykløse beholdere
(åbne vandvarmere) er ikke mulig!

Tekniske data

• Tilgangstryk min. 0,5 bar / anbefalet 1 - 5 bar

• Driftstryk maks. 10 bar

• Prøvetryk 16 bar
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
Større trykforskelle mellem koldt- og varmtvandstilslutningen
bør undgås!

• Gennemstrømning ved 3 bar tilgangstryk
Afløb ca. 26 l/min.
Bruser ca. 8 l/min.

•Temperatur
Varmtvandsindgang maks. 80 °C
Anbefalet (energibesparelse) 60 °C

Bemærk:

GROHE armaturer med brusere er udstyret med
konstruktionsafprøvede kontraventiler.

Installation

GROHE anbefaler en montering af armaturet sammen med
stativet 29 037, hvilket kan bestilles i GROHE
produktprogrammet.

Montering og tilslutning, se foldeside II, ill. [1] til [9].
Vær opmærksom på måltegningen på foldeside I.

Skyl rørledningssystemet grundigt før og efter
installationen (overhold EN 806)!

Luk for koldt- og varmtvandstilførslen.
I. Montering af betjeningsenheden, se foldeside II, ill. [1].
II. Montering af udløbet, se ill. [2].
III.Montering af omstilling, se ill. [3].

Nåer bøsningen (A) skrues i (venstregevind) skal det sikres, at
den indvendige not har samme position som gevindstiften (B).

IV.Montering af slangegennemføring og håndbruseren,
se ill. [4].

V. Montering af slangerne, se ill. [5], [6] og [7].
Vær opmærksom på slangens (C) monteringsposition!

Tilslutning til forsyningledningen

Montage med stativ (29 037), se ill. [8].

1. Forbind de vedlagte slanger (E) på stativets slanger (G).

2. Tilslut slangerne (E) på røret (D).

Åben for koldt- og varmtvandstilførslen og kontroller om
tilslutningerne er tætte.

Fastgør den klargjorte dækplade (F) med stativets sæt (F1) på
fliserne eller karrets kant, se ill. [8].

Læg permanent elastisk materiale i fugen omkring
dækpladen.

Inspektionsskakten er så til enhver tid tilgængelig!

Montage uden stativ, se ill. [9].

1. Tilslut vedlagte slanger (E) på eksisterende tilslutninger.

2. Monter slangerne (E) på røret (D).

Åben for koldt- og varmtvandstilførslen og kontroller om
tilslutningerne er tætte.

Monter pladen på fliserne eller karrets kant.

Læg permanent elastisk materiale i fugen omkring
dækpladen.

Inspektionsskakten er så til enhver tid tilgængelig!

Betjening

-Greb (I), se foldeside III, ill. [10].

- Omstilling (K)

Ved at trække i grebet (I) åbnes der for vandtilførslen.
Vandet løber først ud i karret.
Træk i omstillingsknappen = der skiftes fra kar til bruser

Tryk på omstillingsknappen = der skiftes fra bruser til kar
Når der lukkes for armaturet, skiftes der automatisk fra bruser
til kar.

Vedligeholdelse

Kontroller alle dele, rens dem, udskift dem evt., og smør dem
med specielt armaturfedt.

Luk for koldt- og varmtvandstilførslen.

I. Patron, se foldeside III, ill. [11].

Monteringen foretages i omvendt rækkefølge.

Vær opmærksom på monteringspositionerne!

Sørg for at pakningerne sættes korrekt i ved monteringen
af patronen.

Skruerne spændes skiftevis og ensartet.

II. Bruserslange og si, se foldeside III, ill. [12].
Fastgør bruserslangen, så den ikke glider tilbage.

Monteringen foretages i omvendt rækkefølge.

III.Omstilling, se foldeside III, ill. [13].
Monteringen foretages i omvendt rækkefølge.
Nåer bøsningen (A) skrues i (venstregevind) skal det sikres, at

den indvendige not har samme position som gevindstiften (B).

IV.Mousseur (46 724), se foldeside I.
Monteringen foretages i omvendt rækkefølge.

Reservedele, se foldeside I (* = specialtilbehør).

Pleje

Anvisningerne vedrørende pleje af dette armatur er anført i
vedlagte vedligeholdelsesvejledning.

9

N

Bruksområde

Kan brukes med: trykkmagasiner, termisk og hydraulisk
styrte varmtvannsberedere. Bruk med lavtrykksmagasiner
(åpne varmtvannsberedere) er ikke mulig!

Tekniske data

• Dynamisk trykk min. 0,5 bar / anbefalt 1 - 5 bar

• Driftstrykk maks. 10 bar

• Kontrolltrykk 16 bar

Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil.
Unngå store trykkdifferanser mellom kaldt- og
varmtvannstilkoblingen!

• Gjennomstrømning ved 3 bar dynamisk trykk:
Kran ca. 26 l/min
Dusj ca. 8 l/min

•Temperatur
Varmtvannsinngang: maks. 80 °C
Anbefalt: (energisparing) 60 °C

Merk:

GROHE-armaturer med dusj er utstyrt med testede
tilbakeslagsventiler.

Installering

GROHE anbefaler at det monteres armaturen i
forbindelse med underbygningen 29 037 som fås
i GROHE-produktprogrammet.

Montering og tilkobling, se utbrettside II, bilde [1] til [9].
Se måltegningen på utbrettside I.

Spyl rørledningssystemet grundig før og etter
installeringen (følg EN 806)!

Steng kaldt- og varmtvannstilførselen.
I. Montering av betjeningsenheten, se utbrettside II,

bilde [1].

II. Montering av kranen, se bilde [2].
III.Montering av omkoblingen, se bilde [3].

Pass på når du skrur inn (venstregjenget) hylsen (A) at
den indre rillen stemmer overens med posisjonen til
gjengestiften (B).

IV.Montering av slangestyringen og hånddusjen,
se bilde [4].

V. Montering av slangene, se bilde [5], [6] og [7].
Legg merke til plasseringen av slangen!

Tilkobling til tilførselsrøret

Montering med underbygning (29 037), se bilde [8].

1. Monter medfølgende slanger (E) til slanger (G) til
underbygningen.

2. Koble slangene (E) til rørene (D).

Åpne kaldt- og varmtvannstilførselen, og kontroller at
koblingene er tette.

Fest den klargjorte dekselplaten (F) med settet (F1) til
underbygningen på flisbenken eller karkanten, se bildet [8].

Fugene i dekselplaten fuges med materiale med varig
elastisitet.

Slik vil servicesjakten alltid være tilgjengelig!

Montering uten underbygning, se bildet [9].

1. Monter medfølgende slanger (E) på eksisterende
tilkoblinger.

2. Monter slangene (E) på rørene (D).

Åpne kaldt- og varmtvannstilførselen, og kontroller at
koblingene er tette.

Monter platen på flisbenken eller karkanten.

Fugene i dekselplaten fuges med materiale med varig
elastisitet.

Slik vil servicesjakten alltid være tilgjengelig!

Betjening

- Håndgrep (I), se utbrettside III, bilde [10].

- Omkobling (K)

Ved å trekke i håndgrepet (I) åpnes vanntilførselen.
Vannet renner først ut ved karinnløpet.
Trekk i omkoblingsknappen = omkobling fra karinnløp til

dusjutløp

Trykk på omkoblingsknappen = omkobling fra dusjutløp til

karinnløp
Når armaturen stenges, skjer en automatisk omkobling fra
dusjutløp til karinnløp.

Vedlikehold

Kontroller alle delene, rengjør, skift eventuelt ut og smør med
spesialarmaturfett.

Steng kaldt- og varmtvannstilførselen.

I. Patron, se utbrettside III, bilde [11].

Monter i motsatt rekkefølge.

Pass på plasseringen!

Kontroller at tetningene sitter riktig når patronen
monteres.

Trekk til skruene vekselvis og jevnt.

II. Dusjslange og sil, se utbrettside III, bilde [12].
Sikre dusjslangen slik at den ikke glir tilbake.

Monter i motsatt rekkefølge.

III.Omkobling, se utbrettside III, bilde [13].
Monter i motsatt rekkefølge.
Pass på når du skrur inn (venstregjenget) hylsen (A) at

den indre rillen stemmer overens med posisjonen til
gjengestiften (B).

IV.Mousseur (46 724), se utbrettside I.
Monter i motsatt rekkefølge.

Reservedeler, se utbrettside I (* = ekstra tilbehør).

Pleie

Informasjon om pleie av denne armaturen finnes i vedlagte
pleieveiledning.

10

FIN

Käyttöalue

Käyttö on mahdollista: Painevaraajien, termisesti ja
hydraulisesti ohjattujen läpivirtauskuumentimien kanssa.
Käyttö paineettomien säiliöiden (avoimien
lämminvesiboilerien) kanssa ei ole mahdollista!

Tekniset tiedot

• Virtauspaine min. 0,5 bar / suositus 1 - 5 bar

• Käyttöpaine enint. 10 bar

• Testipaine 16 bar
Asenna paineenalennusventtiili lepopaineiden
ylittäessä 5 baria.
Suurempia paine-eroja kylmä- ja lämminvesiliitännän
välillä on vältettävä!

• Läpivirtaus, kun virtauspaine on 3 baria:
Juoksuputki n. 26 l/min
Suihku n. 8 l/min

• Lämpötila
Lämpimän veden tulo: maks. 80 °C
Suositus: (energiansäästö) 60 °C

Ohje:

Suihkulla varustetut GROHE-hanat on varustettu
tyyppihyväksytyillä takaiskuventtiileillä.

Asennus

GROHE suosittelee asentamaan hanan yhdessä
kiinnitysalustan 29 037 kanssa, joka kuuluu GROHEn
tuotevalikoimaan.

Asennus ja liitäntä, ks. kääntöpuolen sivu II, kuva [1] - [9].
Huomaa kääntöpuolen sivulla I oleva mittapiirros.

Huuhtele putkistot huolellisesti ennen ja jälkeen
asennuksen (EN 806 huomioitava)!

Sulje kylmän ja lämpimän veden tulo hanalle.
I. Käyttöyksikön asennus, ks. kääntöpuolen sivu II, kuva [1].
II. Juoksuputken asennus, ks. kuva [2].
III.Vaihtimen asennus, ks. kuva [3].

Kun ruuvaat holkin (A) paikalleen (vasenkierteinen), huolehdi
siitä, että sisällä oleva ura on kohdakkain kierretapin (B)
kanssa.

IV.Letkun läpiviennin ja käsisuihkun asennus, ks. kuva [4].
V. Letkujen asennus, ks. kuva [5], [6] ja [7].

Huomaa letkun (C) asennusasento!

Liitäntä syöttöjohtoon

Asennus kiinnitysalustan (29 037) kanssa, ks. kuva [8].

1. Asenna oheiset letkut (E) kiinnitysalustan letkuihin (G).

2. Liitä letkut (E) putkiin (D).

Avaa kylmän ja lämpimän veden tulo ja tarkasta liitäntöjen
tiiviys.

Kiinnitä esivalmisteltu peitelevy (F) kiinnitysalustan sarjan (F1)
kanssa laattapenkkiin tai ammeen reunaan, ks. kuva [8].

Saumaa peitelevyn ympärillä olevat saumat pysyvästi
elastisella materiaalilla.

Siten tarkistusaukkoon voidaan päästä aina käsiksi!

Asennus ilman kiinnitysalustaa, ks. kuva [9].

1. Liitä oheiset letkut (E) paikallaan oleviin liitäntöihin.

2. Asenna letkut (E) putkiin (D).

Avaa kylmän ja lämpimän veden tulo ja tarkasta liitäntöjen
tiiviys.

Asenna levy laattapenkkiin tai ammeen reunaan.

Saumaa peitelevyn ympärillä olevat saumat pysyvästi
elastisella materiaalilla.

Siten tarkistusaukkoon voidaan päästä aina käsiksi!

Käyttö

-Vipu (I), ks. kääntöpuolen sivu III, kuva [10].

- Vaihdin (K)

Veden tulo vapautetaan vipua (I) nostamalla.
Vesi tulee ensin ulos ammeen juoksuputkesta.
Vedä vaihtimen nupista = vaihto ammeen juoksuputkesta

suihkutoiminnolle

Paina vaihtimen nuppia = vaihto suihkutoiminnosta ammeen

juoksuputkeen
Hanan sulkeminen vaihtaa veden virtauksen automaattisesti
suihkutoiminnosta ammeen juoksuputkeen.

Huolto

Tarkista kaikki osat, puhdista tai vaihda tarvittaessa ja rasvaa
erikoisrasvalla.

Sulje kylmän ja lämpimän veden tulo hanalle.

I. Säätöosa, ks. kääntöpuolen sivu III, kuva [11].

Osat asennetaan päinvastaisessa järjestyksessä.

Huomaa osien asento!

Kun asennat säätöosan, huolehdi siitä, että tiivisteet ovat
kunnolla paikoillaan.

Kiristä ruuvit tasaisesti vuorotellen.

II. Suihkuletku ja siivilä, ks. kääntöpuolen sivu III, kuva [12].
Varmista suihkuletku takaisinliukumisen estämiseksi.

Osat asennetaan päinvastaisessa järjestyksessä.

III.Vaihdin, ks. kääntöpuolen sivu III, kuva [13].
Osat asennetaan päinvastaisessa järjestyksessä.
Kun ruuvaat holkin (A) paikalleen (vasenkierteinen), huolehdi

siitä, että sisällä oleva ura on kohdakkain kierretapin (B)
kanssa.

IV.Poresuutin (46 724), ks. kääntöpuolen sivu I.
Osat asennetaan päinvastaisessa järjestyksessä.

Var aosa t, ks. kääntöpuolen sivu I (* = lisätarvike).

Hoito

Tämän laitteen hoitoa koskevat ohjeet on annettu mukana
olevassa hoito-oppaassa.

11

PL

Zakres stosowania

Można używać z: podgrzewaczami ciśnieniowymi oraz
przepływowymi, włączanymi w zależności od temperatury
iciśnienia. Użytkowanie z bezciśnieniowymi podgrzewaczami
wody (pracującymi w systemie otwartym) nie jest możliwe!

Dane techniczne

•Ciśnienie przepływu min. 0,5 bar / zalecane 1 - 5 bar

•Ciśnienie robocze maks. 10 bar

•Ciśnienie kontrolne 16 bar
Jeżeli ciśnienie statyczne przekracza 5 bar, należy
wmontować reduktor ciśnienia.
Należy unikać większych różnic ciśnienia między wodą zimną
a ciepłą!

•Natężenie przepływu przy ciśnieniu 3 bar:
wylewka ok. 26 l/min
Prysznic ok. 8 l/min

• Temperatura
na doprowadzeniu wody gorącej: maks. 80 °C
Zalecana: (energooszczędna) 60 °C

Uwaga:

Armatury GROHE z prysznicami wyposażone są w zawory
zwrotne o sprawdzonej konstrukcji.

Instalacja

Firma GROHE zaleca montaż armatury w połączeniu
z korpusem 29 037, dostępny w programie asortymentu
produktów GROHE.

Montaż i podłączenie, zob. str. rozkładana II, rys. [1] do [9].
Przestrzegać rysunku wymiarowego na stronie rozkładanej I.

Dokładnie przepłukać przewody rurowe przed i za
instalacją (przestrzegać EN 806)!

Zamknąć doprowadzenie wody zimnej i gorącej.
I. Montaż zespołu sterowania, zob. str. rozkładana II rys. [1].
II. Montaż podstawy wylewki, zob. rys. [2].
III.Montaż przełącznika, zob. rys. [3].

Podczas wkręcania (gwint lewoskrętny) tulejki (A) zwrócić
uwagę na znajdujący się wewnątrz rowek, który powinien
zrównać się z położeniem trzpienia gwintowanego (B).

IV.Montaż przepustu przewodu giętkiego i rączki
prysznicowej, zob. rys. [4].

V. Montaż przewodów giętkich, zob. rys. [5], [6] i [7].
Zwrócić uwagę na położenie montażowe przewodu
giętkiego (C)!

Podłączenie do przewodu zasilającego

Montaż z korpusem (29 037), zob. rys. [8].

1. Podłączyć załączone przewody giętkie (E) do
przewodów (G) korpusu.

2. Podłączyć przewody giętkie (E) do rurek (D).

Odkręcić zawory doprowadzenie wody zimnej i gorącej
oraz sprawdzić szczelność połączeń.

Zamocować przygotowaną płytę osłaniającą (F) z zestawem (F1)
korpusu do półki z płytek lub krawędzi wanny, zob. rys. [8].

Za pomocą materiału trwale elastycznego, wykonać fugi
wokół płyty osłaniającej.

Dzięki temu kanał rewizyjny będzie stale dostępny!

Montaż bez korpusu, zob. rys. [9].

1. Podłączyć przewody giętkie (E) do istniejących przyłączy.

2. Zamontować przewody giętkie (E) do rurek (D).

Odkręcić zawory doprowadzenie wody zimnej i gorącej
oraz sprawdzić szczelność połączeń.

Zamontować płytę do półki z płytek ceramicznych lub krawędzi
wanny.

Za pomocą materiału trwale elastycznego, wykonać fugi
wokół pokrywy.

Dzięki temu kanał rewizyjny będzie stale dostępny!

Obsługa

-Dźwignia (I), zob. str. rozkładana III, rys. [10].

-Przełącznik (K)

Przez pociągnięcie dźwigni (I) następuje otwarcie dopływu
wody.
Woda wypływa najpierw z wylewki wannowej.

Pociągnięcie gałki przełączającej = przełączenie wypływu

wody z wylewki wannowej
na prysznic

Naciśnięcie gałki przełączającej = przełączenie wypływu

wody z prysznica na

wylewkę wannową
Zamknięcie armatury automatycznie przełącza wypływ
z prysznica na wypływ z wylewki wannowej.

Konserwacja

Skontrolować wszystkie części, oczyścić i ewentualnie
wymienić, przesmarować specjalnym smarem do armatur.

Zamknąć doprowadzenie wody zimnej i gorącej.

I. Głowica, zob. str. rozkładana III, rys. [11].

Montaż odbywa się w odwrotnej kolejności.

Należy przestrzegać położenia montażowego!

Podczas montażu głowicy zwrócić uwagę na prawidłowe
osadzenie uszczelek.

Stopniowo równomiernie dokręcić śruby.

II. Giętki przewód prysznicowy. i sitko, zob. str.
rozkładana III, rys. [12].
Zabezpieczyć przewód prysznicowy przed osunięciem.

Montaż odbywa się w odwrotnej kolejności.

III.Przełącznik, zob. str. rozkładana III rys. [13].
Montaż odbywa się w odwrotnej kolejności.
Podczas wkręcania (gwint lewoskrętny) tulejki (A) zwrócić

uwagę na znajdujący się wewnątrz rowek, który powinien
zrównać się z położeniem trzpienia gwintowanego (B).

IV.Perlator (46 724), zob. str. rozkładana I.
Montaż odbywa się w odwrotnej kolejności.

Części zamienne, zob. str. rozkładana I (* = wyposażenie
dodatkowe)

Pielęgnacja

Wskazówki dotyczące pielęgnacji armatury zamieszczono
wzałączonej instrukcji pielęgnacji.

12

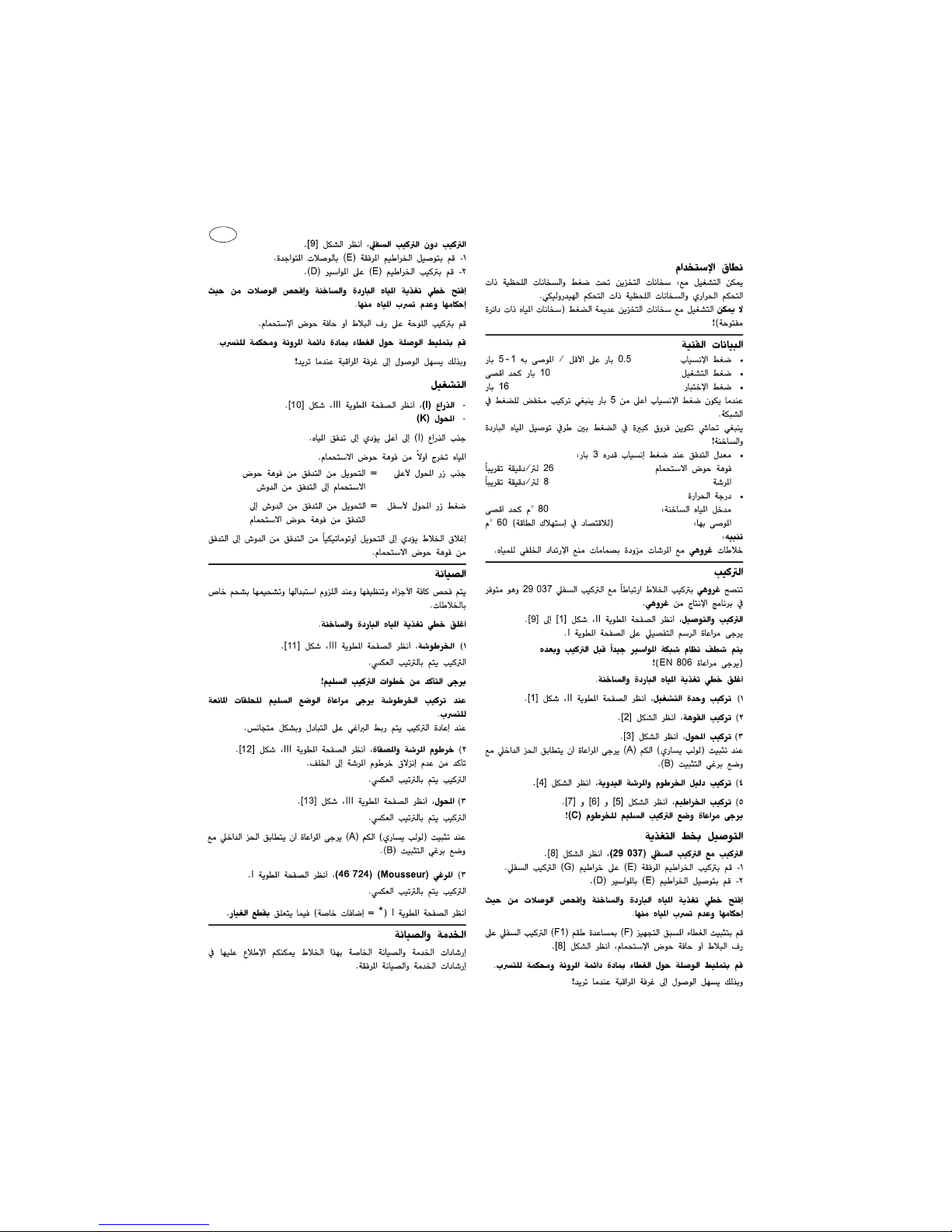

UAE

13

GR

Πεδίο εφαρµογής

Η λειτουργία είναι δυνατή µε: θερµοσίφωνες αποθήκευσης σε
ατµοσφαιρική πίεση, θερµικά και υδραυλικά ελεγχόµενους
ταχυθερµοσίφωνες. Η λειτουργία µε αποσυµπιεσµένους
θερµοσίφωνες αποθήκευσης (ανοιχτές συσκευές ετοιµασίας
ζεστού νερού) δεν είναι δυνατή!

Τεχ νικά στοιχεία

• Πίεση ροής ελάχιστη 0,5 bar / συνιστώµενη 1 - 5 bar

• Πίεση λειτουργίας µέγιστη 10 bar

• Πίεση ελέγχου 16 bar

Σε πιέσεις ηρεµίας µεγαλύτερες από 5 bar θα πρέπει
να τοποθετηθεί µια βαλβίδα µείωσης της πίεσης.
Αποφύγετε µεγαλύτερες διαφορές πίεσης µεταξύ
των παροχών ζεστού και κρύου νερού!

• Παροχή σε πίεση ροής 3 bar:
Εκροή περ. 26 l/min
Ντους περ. 8 l/min

• Θερµοκρασία
Τροφοδοσία ζεστού νερού:µέγ. 80 °C
Συνιστάται:(Εξοικονόµηση ενέργειας) 60 °C

Παρατήρηση:

Οι µπαταρίες GROHE µε ντους είναι εξοπλισµένες µε ελεγµένες
ανεπίστροφες βαλβίδες.

Εγκατάσταση

Η GROHE προτείνει την τοποθέτηση των εξαρτηµάτων σε
συνδυασµό µε το κάτω µέρος 29 037, που περιλαµβάνεται στο
πρόγραµµα προϊόντων GROHE.
Τοπο θ έτ ηση και σύνδεση, βλέπε αναδιπλούµενη σελίδα II,
εικ. [1] έως [9].
Προσέξτε το διαστασιολόγιο στην αναδιπλούµενη σελίδα I.

Ξεπλύνετε καλά το σύστηµα σωληνώσεων πριν και µετά
την εγκατάσταση (σύµφωνα µε τις προδιαγραφές ΕΝ 806)!

Κλείστε την παροχή κρύου και ζεστού νερού.
Ι. Τοποθ έτ η ση µονάδας χειρισµού, βλέπε αναδιπλούµενη

σελίδα II, εικ. [1].

II. Συναρµολόγηση της εκροής, βλέπε εικ. [2].
III.Συναρµολόγηση του διανοµέα, βλέπε εικ. [3].

Στο βίδωµα (αριστερόστροφο σπείρωµα) του χιτωνίου (A) θα
πρέπει να προσέξετε ώστε η εσωτερική εγκοπή να συµπίπτει
µε τη θέση του πείρου (B).

IV.Συναρµολόγηση της όδευσης εύκαµπτου σωλήνα και
του ντους χειρός, βλέπε εικ. [4].

V. Συναρµολόγηση των εύκαµπτων σωλήνων,

βλέπε εικ. [5], [6] και [7].

Προσέξτε τη θέση τοποθέτησης του σπιράλ (C)!

Σύνδεση στην παροχή

Συναρµολόγηση µε κάτω µέρος (29 037), βλέπε εικ. [8].

1. Τοποθετήστε τα συνοδευτικά σπιράλ (E) στα σπιράλ (G) του
κάτω µέρους.

2. Συνδέστε τα σπιράλ (Ε) στους σωλήνες (D).

Ανοίξ τε τις παροχές κρύου κα ι ζεστού νερού και ελέγξτε τη
στεγανότητα των συνδέσεων!

Στερεώστε την προετοιµασµένη πλάκα ενεργοποίησης (F) µε το
σετ (F1) του κάτω µέρους στην οριζόντια επιφάνεια πλακιδίων ή
στο χείλος της λεκάνης, βλέπε εικ. [8].

Γεµίστε τον αρµό γύρω από το καπάκ ι µε υλικό διαρκούς
ελαστικότητας.

Έτσι, το φρεάτιο ελέγχου θα είναι πάντοτε προσιτό!

Συναρµολόγηση χωρίς κάτω µέρος, βλέπε εικ. [9].

1. Τοπο θ ε τ ή σ τε τα συνοδευτικά σπιράλ (E) στις υπάρχουσες
συνδέσεις.

2. Τοπο θ ε τ ή σ τε τα σπιράλ (Ε) στους σωλήνες (D).

Ανοίξτε τις παροχές κρύου και ζεστού νερού και ελέγξτε τη
στεγανότητα των συνδέσεων!

Τοπ ο θ ε τ ήστε την πλάκα στην οριζόντια επιφάνεια πλακιδίων ή
στο χείλος της λεκάνης.

Γεµίστε τον αρµό γύρω από το κα πάκι µε υλικό διαρκούς
ελαστικότητας.

Έτσι, το φρεάτιο ελέγχου θα είναι πάντοτε προσιτό!

Λειτουργία

- Μοχλός (Ι), βλέπε αναδιπλούµενη σελίδα ΙΙΙ, εικ. [10].

- ∆ιανοµέας (Κ)

Με το τράβηγµα του µοχλού (Ι) ελευθερώνεται η παροχή νερού.
Το νερό εκρέει πρώτα από την έξοδο για τη µπανιέρα.
Τραβήξτε τη λαβή διανοµέα = Εναλλαγή από έξοδο µπανιέρας

σε ντους

Πιέστε τη λαβή διανοµέα = Εναλλαγή από την έξοδο ντους

στην έξοδο για τη µπανιέρα
Το κλείσιµο της µπαταρίας έχει ως αποτέλεσµα την αυτόµατη
αλλαγή από την έξοδο ντους σε ροή µπανιέρας.

Συντήρηση

Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα, αν χρειάζεται
αντικαταστήστε τα και λιπάνετέ τα µε ειδικό γράσο για
µπαταρίες.

Κλείστε την παροχή κρύου κα ι ζεστού νερού.

I. Μηχανισµός, βλέπε αναδιπλούµενη σελίδα III, εικ. [11].

Η συναρµολόγηση πρέπει να γίνει µε την αντίστροφη σειρά.

Προσέξτε τη σωστή θέση τοποθέτ ησης !
Στην τοποθέτηση του µηχανισµού φροντίστε για την καλή

θέση των µονώσεων.

Σφίξτε τις βίδες οµοιόµορφα και διαδοχικά.

II. Σπιράλ ντους και φίλτρο, βλέπε αναδιπλούµενη σελίδα III,
εικ. [12].
Ασφαλίστε το σπιράλ του ντους για να µη γλιστρήσει προς τα
πίσω.
Η συναρµολόγηση πρέπει να γίνει µε την αντίστροφη σειρά.

III.∆ιανοµέας, βλέπε αναδιπλούµενη σελίδα ΙΙΙ, εικ. [13].
Η συναρµολόγηση πρέπει να γίνει µε την αντίστροφη σειρά.
Στο βίδωµα (αριστερόστροφο σπείρωµα) του χιτωνίου (A) θα
πρέπει να προσέξετε ώστε η εσωτερική εγκοπή να συµπίπτει
µε τη θέση του πείρου (B).

IV.Φίλτρο (46 724), βλέπε αναδιπλούµενη σελίδα I.
Η συναρµολόγηση πρέπει να γίνει µε την αντίστροφη σειρά.

Ανταλλακτι κά, βλέπε αναδιπλούµενη σελίδα I
(* = πρόσθετος εξοπλισµός).

Περιποίηση

Τις οδηγίες που αφορούν την περιποίηση αυτής της µπαταρίας
µπορείτε να τις πάρετε από τις συνηµµένες οδηγίες
περιποίησης.

14

CZ

Oblast použití

Provoz je možný s: tlakovými zásobníky, tepelně a hydraulicky
řízenými průtokovými ohřívači. Provoz s beztlakovými zásobníky

(otevřenými zařízeními na přípravu teplé vody) není možný!

Technické údaje

• Proudový tlak min. 0,5 baru / doporučeno 1 - 5 barů

• Provozní tlak max. 10 barů

• Zkušební tlak 16 barů
Při statických tlacích vyšších než 5 barů se musí namontovat
redukční ventil.
Je nutné zabránit vyšším tlakovým rozdílům mezi připojením
studené a teplé vody!

•Průtok při proudovém tlaku 3 bary:
Výtokové hrdlo cca 26 l/min
Sprcha cca 8 l/min

•Teplota
na vstupu teplé vody: max. 80 °C
Doporučeno: (pro úsporu energie) 60 °C

Informace:

Armatury se sprchou GROHE jsou vybaveny zpětnými
klapkami s typovými zkouškami.

Instalace

GROHE doporučuje montáž armatury v kombinaci se základní
konstrukcí 29 037, kterou lze objednat z katalogu výrobků
GROHE.

Montáž a připojení, viz skládací strana II, obr. [1] až [9].
Dodržujte kótované rozměry na skládací straně I.

Potrubní systém před a po instalaci důkladně
propláchněte (dodržujte normu EN 806)!

Uzavřete přívod studené a teplé vody.
I. Montáž ovládací jednotky, viz skládací strana II, obr. [1].
II. Montáž výtokového hrdla, viz obr. [2].
III.Montáž přepínací jednotky, viz obr. [3].

Při zašroubování (levotočivý závit) objímky (A) dbejte na to,
aby se vnitřní drážka nacházela v pozici závitového kolíku (B).

IV.Montáž průchodky hadice a ruční sprchy, viz obr. [4].
V. Montáž hadic, viz obr. [5], [6] a [7].

Dbejte na montážní polohu hadice (C)!

Připojení na přívodní potrubí

Montáž se základní konstrukcí (29 037), viz obr. [8].

1. Přiložené hadice (E) namontujte na hadice (G) základní
konstrukce.

2. Hadice (E) připojte na potrubí (D).

Otevřete přívod studené a teplé vody a zkontrolujte
těsnost všech spojů.

Připravenou krycí desku (F) upevněte na osazení nebo na
okraj vany pomocí sady (F1) základní konstrukce, viz obr. [8].

Spáru kolem krycí desky vyspárujte elastickým
materiálem.

Tím bude kdykoli zajištěn přístup k revizní šachtě!

Montáž bez základní konstrukce, viz obr. [9].

1. Přiložené hadice (E) připojte na odpovídající přípojky.

2. Hadice (E) namontujte na potrubí (D).

Otevřete přívod studené a teplé vody a zkontrolujte
těsnost všech spojů.

Krycí desku namontujte na osazení nebo na okraj vany.

Spáru kolem krycí desky vyspárujte elastickým
materiálem.

Tím bude kdykoli zajištěn přístup k revizní šachtě!

Obsluha

- Páka (I), viz skládací strana III, obr. [10].

-Přepínání (K)

Nadzvednutím páky (I) se otevře přívod vody.
Voda vytéká nejdříve z výtokového hrdla do vany.
Vytažení přepínacího tlačítka = přepnutí z vtoku do vany na

výtok ze sprchy

Zatlačení přepínacího tlačítka = přepnutí z výtoku ze sprchy

na vtok do vany
Zavřením armatury se přepínací jednotka automaticky přepne
z výtoku ze sprchy na vtok do vany.

Údržba

Všechny díly zkontrolujte, vyčistěte, příp. vyměňte a namažte
speciálním mazivem na armatury.

Uzavřete přívod studené a teplé vody.

I. Kartuše, viz skládací strana III, obr. [11].

Montáž se provádí v obráceném pořadí.

Dodržte montážní polohu!

Při montáži kartuše dbejte na správné nasazení těsnění.

Šrouby dotáhněte střídavě a stejnoměrně.

II. Sprchová hadice a sítko, viz skládací strana III, obr. [12].
Sprchovou hadici zajistěte proti zpětnému zasunutí.

Montáž se provádí v obráceném pořadí.

III.Přepínání, viz skládací strana III, obr. [13].
Montáž se provádí v obráceném pořadí.
Při zašroubování (levotočivý závit) objímky (A) dbejte na to,

aby se vnitřní drážka nacházela v pozici závitového kolíku (B).

IV.Perlátor (46 724), viz skládací strana I.
Montáž se provádí v obráceném pořadí.

Náhradní díly, viz skládací strana I (* = zvláštní příslušenství).

Ošetřování

Pokyny k ošetřování této armatury jsou uvedeny v přiloženém
návodu k údržbě.

15

H

Felhasználási terület

Üzemeltetése lehetséges: Nyomás alatti melegvíztárolókkal,
termikus és hidraulikus vezérlésű átfolyós vízmelegítőkkel.
Nyomás nélküli melegvíztárolókkal (nyílt üzemű
vízmelegítőkkel) nem működtethető!

Műszaki adatok

• Áramlási nyomás min 0,5 bar / javasolt 1 - 5 bar

• Üzemi nyomás max. 10 bar

• Próbanyomás 16 bar
5 bar feletti nyugalmi nyomás esetén szereljen be
nyomáscsökkentőt.
Kerülje a hideg- és melegvíz csatlakozások közötti nagyobb
nyomáskülönbséget!

• Átfolyás 3 bar áramlási nyomásnál:
Kifolyó kb. 26 l/perc
Zuhany kb. 8 l/perc

•Hőmérséklet
Melegvíz befolyó nyílásnál: max. 80 °C
Javasolt: (energia-megtakarítás) 60 °C

Útmutatás:

A GROHE csaptelepek zuhanyzóval felépítésükben
ellenőrzött visszafolyásgátlóval készülnek.

Felszerelés

GROHE a szerelvény beszerelését a 29 037 cikkszámú
alépítménnyel együtt ajánlja, kapható a GROHE
termékprogram keretében.

Beszerelés és csatlakoztatás, lásd II. kihajtható
oldal, [1]. - [9]. ábra.

Ügyeljen az I. kihajtható oldalon található méretrajzra.

A csővezetéket a szerelés előtt és után is alaposan öblítse
át (ügyeljen az EN 806 szabványra)!

Zárja el a hideg- és melegvíz hozzávezetést.
I. Kezelőegység felszerelése, lásd II. kihajtható oldal, [1]. ábra.
II. A kifolyó szerelése, lásd [2]. ábra.
III.Az átváltó szerelése, lásd [3]. ábra.

Az (A) hüvely becsavarozásakor (Balmenetes) ügyeljenek
arra, hogy a belső horony essen egybe a (B) menetes csap
helyzetével.

IV.A tömlőátvezetés és a kézizuhany szerelése, lásd [4]. ábra.
V. A töml ők szerelése, lásd [5]., [6]. és [7]. ábra.

Ügyeljen a (C) tömlő beszerelési helyzetére!

Csatlakoztatás a vízvezetékrendszerhez

Szerelés az alépítménnyel (29 037), lásd [8]. ábra.

1. Szerelje be a mellékelt (E) tömlőket az alépítmény (G)
tömlőire.

2. Csatlakoztassa az (E) tömlőket a (D) csövekre.

Nyissa meg a hideg- és a melegvíz hozzávezetést és
ellenőrizze a csatlakozások tömítettségét.

Rögzítse az előkészített (F) takarólemezt az alépítmény (F1)
készletével a csempepadra vagy a kád szélére, lásd [8]. ábra.

A fedőlap körüli hézagot tömítse tartósan rugalmas
anyaggal.

Ennek következtében a vizsgálóakna bármikor
hozzáférhetővé válik !

Szerelés az alépítmény nélkül, lásd [9]. ábra.

1. Csatlakoztassa a mellékelt (E) tömlőket a meglévő
csatlakozásokra.

2. Szerelje fel az (E) tömlőket a (D) csövekre.

Nyissa meg a hideg- és a melegvíz hozzávezetést és
ellenőrizze a csatlakozások tömítettségét.

Szerelje a lemezt a csempepadra vagy a kád szélére.

A fedőlap körüli hézagot tömítse tartósan rugalmas
anyaggal.

Ennek következtében a vizsgálóakna bármikor
hozzáférhetővé válik !

Kezelés

-Kar (I), lásd a III. kihajtható oldal, [10]. ábra.

- Átállítás (K)

Az (I) kar felhúzása szabaddá teszi a vízkifolyást.
A víz először a kádba vezető nyílásnál lép ki.
Húzza ki az átállító gombot = A víz útjának átkapcsolása

kádtöltésről zuhanyra

Nyomja le az átállító gombot = A víz útjának átkapcsolása

zuhanyról kádtöltésre
A szerelvény elzárása automatikusan előidézi a zuhany­kifolyóról a kádkifolyóra történő átváltást.

Karbantartás

Az összes alkatrészt ellenőrizze, tisztítsa meg esetleg cserélje
ki és kenje be speciális szerelvényzsírral.

Zárja el a hideg- és melegvíz hozzávezetést.

I. Patron, lásd III. kihajtható oldal, [11]. ábra.

Az összeszerelés fordított sorrendben történik.

Ügyeljen a beszerelési helyzetre!

A patron beszerelése során figyeljen a tömítések helyes
illeszkedésére.

A csavarokat váltakozva, egyenletesen húzza meg.

II. A zuhanytömlő és szűrő, lásd III. kihajtható oldal, [12]. ábra.
Biztosítsa a kézi zuhanyzó tömlőjét visszacsúszás ellen.

Az összeszerelés fordított sorrendben történik.

III.Átállítás, lásd III. kihajtható oldal [13]. ábra.
Az összeszerelés fordított sorrendben történik.
Az (A) hüvely becsavarozásakor (Balmenetes) ügyeljenek

arra, hogy a belső horony essen egybe a (B) menetes csap
helyzetével.

IV.Perlátor (46 724), lásd I. kihajtható oldal.
Az összeszerelés fordított sorrendben történik.

Alkatrészek, lásd I. kihajtható oldal (* = speciális tartozék).

Ápolás

A szerelvény tisztítására vonatkozó útmutatást a mellékelt
ápolási utasítás tartalmazza.

16

P

Campo de aplicação

A sua utilização é possível com: termoacumuladores de
pressão, esquentadores com controlo térmico e esquentadores
com controlo hidráulico. Não é possível a utilização com
reservatórios sem pressão (esquentadores abertos).

Dados Técnicos

• Pressão de caudal mín. 0,5 bar / recomendada 1 - 5 bar

• Pressão de serviço máx. 10 bar

• Pressão de teste 16 bar
Em pressões estáticas superiores a 5 bar dever-se-á montar
um redutor de pressão.
Evitar grandes diferenças de pressão entre a ligação da água
fria e a ligação da água quente!

• Débito a 3 bar de pressão de caudal:
Bica de saída cerca de 26 l/min
Chuveiro cerca de 8 l/min

• Temperatura
Entrada de água quente: máx. 80 °C
Recomendada: (poupança de energia) 60 °C

Nota:

As misturadoras GROHE com chuveiro estão equipadas com
válvulas anti-retorno.

Instalação

A GROHE recomenda a montagem da misturadora em ligação
com a base 29 037, disponível no programa de produtos da
GROHE.

Montagem e ligação, ver página desdobrável II, fig. [1] a [9].
Consultar o desenho cotado na página desdobrável I.

Antes e depois da instalação, purgar bem o sistema de
tubagens (respeitar a norma EN 806)!

Fechar a entrada de água fria e de água quente.
I. Instalação da unidade de controlo, ver página

desdobrável II, fig. [1].

II. Montagem da bica, ver fig. [2].
III.Montagem do inversor, ver fig. [3].

Ao aparafusar (rosca esquerda) o casquilho (A) tenha em
atenção que a ranhura interior coincide com a posição do
perno roscado (B).

IV.Montagem da passagem do tubo flexível e do chuveiro
manual, ver a fig. [4].

V. Instalação dos tubos flexíveis, ver fig. [5], [6] e [7].
Tenha em atenção a posição de montagem da bicha
flexível (C)!

Ligação ao cabo de alimentação

Instalação com base (29 037), ver fig. [8].

1. Instalar os tubos fornecidos (E) nos tubo (G) da base.

2. Ligar os tubos (E) à tubagem (D).

Abrir a entrada de água fria e de água quente e verificar se
as ligações estão estanques.

Fixar a placa preparada (F) com o conjunto (F1) do suporte
nos ladrilhos ou na margem da banheira, ver fig. [8].

Encher a junta à volta da placa com material de
elasticidade permanente.

Deste modo, a câmara de inspecção permanece sempre
acessível!

Instalação sem suporte, ver fig. [9].

1. Ligar os tubos flexíveis (E) à ligação existente.

2. Instalar os tubos flexíveis (E) na tubagem (D).

Abrir a entrada de água fria e de água quente e verificar se
as ligações estão estanques.

Instalar placa nos ladrilhos ou na margem da banheira.

Encher a junta à volta da placa com material de
elasticidade permanente.

Deste modo, a câmara de inspecção permanece sempre
acessível!

Manuseamento

- Manípulo (I), ver página desdobrável III, fig. [10].

- Inversor (K)

Ao levantar o manípulo (I), abre-se a água.
A água começa a sair pela bica de banheira.
Puxar o botão do inversor = comutação da bica para a saída

de chuveiro

Premir o botão do inversor = comutação da saída de chuveiro

para a bica
Ao fechar a misturadora dá-se a comutação automática da
saída do chuveiro para a bica da banheira.

Manutenção

Verificar, limpar e, se necessário, substituir todas as peças e
lubrificá-las com massa especial para misturadoras.

Fechar a entrada de água fria e de água quente.

I. Cartucho, ver página desdobrável III, fig. [11].

Montagem na ordem inversa.

Prestar atenção às posições de montagem!

Ao montar o cartucho, certifique-se de que as juntas de
vedação ficam devidamente assentes.

Apertar alternada e uniformemente os parafusos.

II. Bicha de chuveiro e filtro, ver a página desdobrável III,
fig. [12].
Fixar a bicha de chuveiro para que não deslize para trás.

Montagem na ordem inversa.

III.Inversor, ver a página desdobrável III, fig. [13].
Montagem na ordem inversa.
Ao aparafusar (rosca esquerda) o casquilho (A) tenha em

atenção que a ranhura interior coincide com a posição do
perno roscado (B).

IV.Emulsor (46 724), ver página desdobrável I.
Montagem na ordem inversa.

Peças sobresselentes, ver página desdobrável I
(* = acessórios especiais)

Conservação

As instruções para a conservação desta torneira constam das
Instruções de conservação em anexo.

17

TR

Kullanım sahası

Şunlarla kullanılması mümkündür: Basınçlı hidroforlar, termik
ve hidrolik kumandalı ısıtıcılar. Basınçsız ısıtıcılarla (açık sıcak
su hazırlayıcı) çalıştırmak mümkün değildir!

Teknik Veriler

•Akış basıncı en az 0,5 bar / tavsiye edilen 1 - 5 bar

• İşletme basıncı maks. 10 bar

• Kontrol basıncı 16 bar
Akış basıncın 5 barın üzerinde olması durumunda, bir basınç
düşürücü takılmalıdır.
Soğuk ve sıcak su bağlantıları arasında yüksek basınç
farklılıklarından kaçının!

• 3 bar akış basıncında akış miktarı:
Musluk yakl. 26 l/dak
Duş yakl. 8 l/dak

•Sıcaklık
Sıcak su girişi: maks. 80 °C
Tavsiye edilen: (Enerji tasarrufu) 60 °C

Uyarı:

Grohe duşlu armatürler yapı şekli kontrol edilmiş geri akış
önleyicileriyle donatılmıştır.

Montaj

GROHE bataryanın GROHE ürün programından elde
edilebilecek olan altyapı 29 037 ile birlikte kurulmasını tavsiye
eder.

Montaj ve bağlantı, bkz. katlanır sayfa II, şekil [1] ila [9].
Katlanır sayfa I ’deki ölçülere dikkat edin.

Boru sistemini kurulumdan önce ve sonra su ile
temizleyin (EN 806’ya dikkat edin)!

Soğuk ve sıcak su vanasını kapatın.
I. Kumanda elemanının montajı, bkz. katlanır sayfa II,

şekil [1].

II. Gaganın montajı, bkz. şekil [2].
III.Divertörün montajı, bkz. şekil [3].

Kovanın (A) vidalanması (sol paso) sırasında içerdeki kanalın
gaga milinin (B) pozisyonu ile üst üste gelmesine dikkat edin.

IV.Hortum kılavuzunun ve el duşunun montajı,
bkz. şekil [4].

V. H or tu ml ar ın montajı, bkz. şekil [5], [6] ve [7].
Hortumun (C) montaj pozisyonuna dikkat edin!

Besleme borusuna bağlantı

Altyapı ile montaj (29 037), bkz. şekil [8].

1. Ekteki hortumları (E) altyapının hortumlarına (G) monte
edin.

2. Hortumları (E), borulara (D) bağlayın.

Soğuk ve sıcak su vanasını açın ve bağlantıların
sızdırmazlığını kontrol edin.

Önceden hazırlanmış kapağı (F) altyapının seti (F1) ile fayans
üzerine veya duvar kenarına tespitleyin, bkz. Şek. [8].

Sürekli elastik kalan bir malzemeyi, kapağın arasına
(derzlerine) sürün.

Böylece revizyon boşluğu her zaman ulaşılabilir hale gelir!

Altyapısız montaj, bkz. şekil [9].

1. Birlikte verilen hortumları (E) mevcut bağlantılara takın.

2. Hortumları (E), borulara (D) monte edin.

Soğuk ve sıcak su vanasını açın ve bağlantıların
sızdırmazlığını kontrol edin.

Plakayı fayans sırasına veya duvar kenarına monte edin.

Sürekli elastik kalan bir malzemeyi, kapağın arasına
(derzlerine) sürün.

Böylece revizyon boşluğu her zaman ulaşılabilir hale gelir!

Kullanım

- Açma kapama kolu (I), bkz. katlanır sayfa III, şekil [10].

- Divertör (K)

Açma kapama kolunun (I) kaldırılması su girişini serbest
bırakır.
Su ilk olarak gagadan küvete akar.

Divertör başını çekin = Akışı gagadan duşa geçirmek için

Divertöre başına basın= Akışı duştan gagaya geçirmek için
Armatürün kapatılması akışı otomatik olarak duştan gagaya
geçirir.

Bakım

Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin ve
özel armatür gresi ile gresleyin.

Soğuk ve sıcak su vanasını kapatın.

I. Kartuş, bkz. katlanır sayfa III, şekil [11].

Montaj ters sıralamayla yapılır.

Montaj pozisyonlarına dikkat edin !

Kartuşun montajında contaların düzgün yerleşmesine
dikkat edin.

Cıvataları dönüşümlü olarak eşit şekilde sıkın.

II. Duş hortumu ve filtre, bkz. katlanır sayfa III, şekil [12].
Duş hortumunu geriye kaymaması için emniyete alın.

Montaj ters sıralamayla yapılır.

III.Divertör, bkz. katlanır sayfa III, şekil [13].
Montaj ters sıralamayla yapılır.
Kovanın (A) vidalanması (sol paso) sırasında içerdeki kanalın

gaga milinin (B) pozisyonu ile üst üste gelmesine dikkat edin.

IV.Perlatör (46 724), bakınız katlanır sayfa I.
Montaj ters sıralamayla yapılır.

Yedek parçalar, bkz. katlanır sayfa I (* = özel aksesuar).

Bakım

Bu bataryanın bakımı ile ilgili gerekli açıklamalar için lütfen
birlikte verilen bakım talimatına başvurunuz.

18

SK

Oblast' použitia

Prevádzka je možná s: tlakovými zásobníkmi, tepelne a
hydraulicky riadenými prietokovými ohrievačmi. Prevádzka s
beztlakovými zásobníkmi (otvorenými ohrievačmi vody) nie je
možná!

Technické údaje

• Hydraulický tlak min. 0,5 baru / odporúčaný 1 - 5 barov

• Prevádzkový tlak max. 10 barov

• Skúšobný tlak 16 barov

Pri statických tlakoch vyšších než 5 barov sa musí
namontovat' redukčný ventil.
Je potrebné zabránit' vyšším tlakovým rozdielom medzi
prípojkou studenej a teplej vody!

• Prietok pri hydraulickom tlaku 3 bary:
Výtokové hrdlo cca 26 l/min
Sprcha cca 8 l/min

•Teplota
na vstupe teplej vody: max. 80 °C
Odporúčaná: (úspora energie) 60 °C

Informácia:

Armatúry so sprchou GROHE sú vybavené spätnými klapkami
s typovými skúškami.

Inštalácia

GROHE odporúča montáž armatúry v kombinácii so
základnou konštrukciou 29 037, ktorú je možné objednat' z
katalógu výrobkov GROHE.

Montáž a pripojenie, pozri skladaciu stranu II, obr. [1] až [9].
Dodržujte kótované rozmery na skladacej strane I.

Potrubný systém pred a po inštalácii dôkladne
prepláchnite (dodržujte normu EN 806)!

Uzavrite prívod studenej a teplej vody.
I. Montáž ovládacej jednotky, pozri skladaciu stranu II, obr. [1].
II. Montáž výtokového hrdla, pozri obr. [2].
III.Montáž prepínacej jednotky, pozri obr. [3].

Pri zaskrutkovaní (ľavotočivý závit) objímky (A) dbajte na to, aby
sa vnútorná drážka nachádzala v polohe závitového kolíka (B).

IV.Montáž hadicovej priechodky a ručnej sprchy,
pozri obr. [4].

V. Montáž hadíc, pozri obr. [5], [6] a [7].
Dbajte na montážnu polohu hadice (C)!

Pripojenie na prívodné potrubie

Montáž so základnou konštrukciou (29 037), pozri obr. [8].

1. Priložené hadice (E) namontujte na hadice (G) základnej
konštrukcie.

2. Hadice (E) pripojte na potrubia (D).

Otvorte prívod studenej a teplej vody a skontrolujte
tesnost' všetkých spojov.

Pripravenú kryciu dosku (F) upevnite na osadenie alebo na
okraj vane pomocou sady (F1) základnej konštrukcie, pozri
obr. [8].

Škáru po obvode krycej dosky vyplňte elastickou
tesniacou hmotou.

Tým zostane revízna šachta vždy prístupná!

Montáž bez základnej konštrukcie, pozri obr. [9].

1. Priložené hadice (E) pripojte na príslušné prípojky.

2. Hadice (E) namontujte na potrubia (D).

Otvorte prívod studenej a teplej vody a skontrolujte
tesnost' všetkých spojov.

Kryciu dosku namontujte na osadenie alebo na okraj vane.

Škáru po obvode krycej dosky vyplňte elastickou
tesniacou hmotou.

Tým zostane revízna šachta vždy prístupná!

Obsluha

- Páka (I), pozri skladaciu stranu III, obr. [10].

- Prepínanie (K)

Nadvihnutím páky (I) sa otvorí prítok vody.
Voda vždy vyteká najprv z výtokového hrdla do vane.
Vytiahnutie prepínacieho tlačidla = prepnutie z vtoku do vane

na výtok zo sprchy

Zatlačenie prepínacieho tlačidla = prepnutie z výtoku zo

sprchy na vtok do vane
Pri uzavretí armatúry sa prívod vody na sprchu automaticky
prepne na prívod vody do vane.

Údržba

Všetky diely skontrolujte, vyčistite, príp. vymeňte a namažte
špeciálnym tukom na armatúry.

Uzavrite prívod studenej a teplej vody.

I. Kartuša, pozri skladaciu stranu III, obr. [11].

Montáž nasleduje v opačnom poradí.

Dodržte montážnu polohu!

Pri montáži kartuše dbajte na správne nasadenie tesnení.

Skrutky dotiahnite striedavo a rovnomerne.

II. Sprchová hadica a sitko, pozri skladaciu stranu III,
obr. [12].
Sprchovú hadicu zaistite proti spätnému zasunutiu.

Montáž nasleduje v opačnom poradí.

III.Prepínanie, pozri skladaciu stranu III, obr. [13].
Montáž nasleduje v opačnom poradí.
Pri zaskrutkovaní (ľavotočivý závit) objímky (A) dbajte na to, aby

sa vnútorná drážka nachádzala v polohe závitového kolíka (B).

IV.Perlátor (46 724), pozri skladaciu stranu I.
Montáž nasleduje v opačnom poradí.

Náhradné diely, pozri skladaciu stranu I (* = zvláštne
príslušenstvo).

Ošetrovanie

Pokyny na ošetrovanie tejto armatúry sú uvedené
v priloženom návode na údržbu.

19

SLO

Področje uporabe

Delovanje je mogoče s: tlačnimi zbiralniki ter termično in
hidravlično krmiljenimi pretočnimi grelniki. Uporaba z odprtimi
zbiralniki (odprti grelniki vode) ni mogoča!

Teh nični podatki

•Pretočni tlak najmanj 0,5 bar/priporočljivo 1–5 bar

• Delovni tlak največ 10 bar

• Preizkusni tlak 16 bar
Če tlak v mirovanju presega 5 bar, je treba vgraditi ventil za
zmanjšanje tlaka.
Preprečite večje razlike v tlaku med dotokom hladne in tople
vode!

• Pretok pri delovnem tlaku 3 bar:
Iztok pribl. 26 l/min
Prha pribl. 8 l/min

• Temperatura
Dotok tople vode: največ 80 °C
Priporočeno: (prihranek energije) 60 °C

Napotek:

Armature GROHE s prho so opremljene s konstrukcijsko
preizkušenimi protipovratnimi ventili.

Vgradnja

Podjetje GROHE priporoča vgradnjo armature v povezavi
s podlago 29 037, ki je del programa izdelkov GROHE.

Vgradnja in priključitev, glejte zložljivo stran II,
slike od [1] do [9].

Upoštevajte dimenzijsko risbo na zložljivi strani I.

Temeljito izperite sistem cevovodov pred vgradnjo in po
njej (upoštevajte standard EN 806)!

Zaprite dotok hladne in tople vode.
I. Montaža upravljalne enote, glejte zložljivo stran II,

slika [1].

II. Montaža iztoka, glejte sliki [2].
III.Montaža preklopnega dela, glejte sliko [3].

Pri privijanju (levi navoj) cevke (A) pazite, da se notranji utor
ujema s položajem navojnega zatiča (B).

IV.Montaža vodila cevi in ročne prhe, glejte sliko [4].
V. Montaža gibkih cevi, glejte slike [5], [6] in [7].

Upoštevajte vgradni položaj cevi (C)!

Priključitev na dovodni priključek

Montaža s podlogo (29 037), glejte sliko [8].

1. Priložene cevi (E) namestite na cevi (G) podlage.

2. Cevi (E) priključite na cevi (D).

Odprite dotok hladne in tople vode ter preverite tesnjenje
priključkov.

Pripravljeno krovno ploščo (F) s kompletom (F1) pritrdite na
podlago na ploščicah ali robu kadi, glejte sliko [8].

S trajno elastičnim materialom zafugirajte režo okrog
krovne plošče.

Tako je revizijska odprtina vedno dostopna!

Montaža brez podloge, glejte sliko [9].

1. Priključite priložene cevi (E) na predvidene priključke.

2. Cevi (E) namestite na cevi (D).

Odprite dotok hladne in tople vode ter preverite tesnjenje
priključkov.

Ploščo namestite na ploščice ali rob kadi.

S trajno elastičnim materialom zafugirajte režo okrog
krovne plošče.

Tako je revizijska odprtina vedno dostopna!

Upravljanje

-Ročica (I), glejte zložljivo stran III, slika [10].

- Preklopni del (K)

Če potegnete ročico (I), se sprosti dovod vode.
Voda priteče najprej iz dotoka kadi.
Izvlecite preklopni gumb = preklop dotoka v kad na dotok

vprho

Pritisnite preklopni gumb = preklop dotoka s prhe na dotok

vkad
Ko zaprete armaturo, se dotok prhe samodejno preklopi na
dotok kadi.

Vzdrževanje

Vse dele preglejte, očistite in po potrebi zamenjajte ter
namastite s posebno mastjo za armature.

Zaprite dotok hladne in tople vode.

I. Kartuša, glejte zložljivo stran III, slika [11].

Montažo izvedete v obratnem vrstnem redu.

Upoštevajte položaj vgradnje!

Pri vgradnji kartuše bodite pozorni na pravilno naleganje
tesnil.

Vijake enakomerno izmenoma privijte.

II. Cev prhe in filter, glejte zložljivo stran III, slika [12].
Cev za prho zavarujte proti zdrsu nazaj.

Montažo izvedete v obratnem vrstnem redu.

III.Preklopni del, glejte zložljivo stran III, slika [13].
Montažo izvedete v obratnem vrstnem redu.
Pri privijanju (levi navoj) cevke (A) pazite, da se notranji utor

ujema s položajem navojnega zatiča (B).

IV.Razpršilnik (46 724), glejte zložljivo stran I.
Montažo izvedete v obratnem vrstnem redu.

Nadomestni deli, glejte zložljivo stran I (* = dodatna oprema).

Vzdrževanje

Upoštevajte napotke za vzdrževanje armature v priloženih
navodilih za vzdrževanje.

20

HR

Područje primjene

Može se koristiti s: tlačnim spremnicima, termički i hidraulično
upravljivim protočnim grijačima vode. Upotreba s bestlačnim
spremnicima (otvorenim grijačima vode) nije moguća!

Teh nički podaci

• Hidraulički tlak min. 0,5 bar / preporučeno 1 - 5 bar

• Radni tlak maks. 10 bar

• Ispitni tlak 16 bar
Ukoliko tlak mirovanja premašuje 5 bar, potrebno je ugraditi
reduktor tlaka.
Potrebno je izbjegavati veće razlike u tlakovima između
priključaka za hladnu i toplu vodu!

• Protok pri protočnom tlaku od 3 bara:
ispust cca. 26 l/min
tuš cca. 8 l/min

• Temperatura
Dovod tople vode: maks. 80 °C
Preporučeno: (ušteda energije) 60 °C

Napomena:

GROHE armature sa tuševima opremljene su sa provjerenom
vakuumskom/protustrujnom sklopkom.

Ugradnja

GROHE preporuča ugradnju armature zajedno s
podnožjem 29 037, koje se može nabaviti prema GROHE
proizvodnom programu.

Ugradnja i priključivanje, pogledajte preklopnu stranicu II,
sl. [1] do [9].

Pridržavajte se dimenzijskih crteža na preklopnoj stranici I.

Sustav cijevi prije i nakon instalacije temeljito isprati
(poštivati EN 806)!

Zatvorite dovod hladne i tople vode.
I. Montaža poslužne jedinice, pogledajte preklopnu

stranicu II, sl. [1].

II. Montaža ispusta, pogledajte sl. [2].
III.Montaža preusmjeravanja, pogledajte sl. [3].

Kod uvrtanja (lijevi navoj) čahure (A) obratiti pozornost da se
utor preklapa sa pozicijom zatika s navojem (B).

IV.Montaža provodnika crijeva i ručnog tuša,
pogledajte sl. [4].

V. Montaža crijeva, pogledajte sl. [5], [6] i [7].
Pazite na položaj ugradnje crijeva (C)!

Priključenje na opskrbne vodove

Montaža podnožja (29 037), vidi sl. [8].

1. Montirati priložena crijeva (E) na crijeva (G) podnožja.

2. Priključiti crijeva (E) na cijevi (D).

Otvorite dovod hladne i tople vode te provjerite jesu li
priključci zabrtvljeni.

Pripremljenu pokrivnu ploču (F) pričvrstiti pomoću seta (F1)
podnožja na pločice ili rub kade, vidi sl.[8].

Popuniti fuge oko pokrovne ploče s trajno elastičnim
materijalom.

Na taj način je revizijski otvor uvijek dostupan!

Montaža podnožja, pogledajte sl. [9].

1. Priložena crijeva (E) priključiti na postojeće priključke.

2. Montirati crijeva (E) na cijevi (D).

Otvorite dovod hladne i tople vode te provjerite jesu li
priključci zabrtvljeni.

Montirati ploču na pločice ili rub kade.

Popuniti fuge oko pokrovne ploče s trajno elastičnim
materijalom.

Na taj način je revizijski otvor uvijek dostupan!

Rukovanje

- Polugu (I), pogledajte preklopnu stranicu III, sl. [10].

- Preusmjeravanje (K)

Povlačenjem poluge (I) oslobađa se dotok vode.
Voda izlazi najprije izlazi na izlazu za kadu.
Povlačenje dugmeta za prebacivanje = prebacivanje s izlaza

za kadu na izlaz na
tušu

Pritisak na dugme za prebacivanje = prebacivanje s izlaza

na tušu na izlaz za

kadu
Zatvaranje dotoka vode na armaturi automatski prebacuje
s izlaza na tušu na izlaz za kadu.

Održavanje

Pregledajte sve dijelove, očistite ih, eventualno zamijenite i
namastite posebnom mašću za armature.

Zatvorite dovod hladne i tople vode.

I. Kartuša, pogledajte preklopnu stranicu III, sl. [11].

Montaža se obavlja obrnutim redoslijedom.

Pazite na položaj ugradnje!

Kod ugradnje kartuše potrebno je pripaziti na ispravno
dosjedanje brtvila.

Vijke naizmjenično čvrsto pritegnite.

II. Crijevo tuša i sita, pogledajte preklopnu stranicu III,
sl. [12].
Osigurajte crijevo tuša tako da ne sklizne natrag.

Montaža se obavlja obrnutim redoslijedom.

III.Preusmjeravanje, pogledajte preklopnu stranicu III, sl. [13].
Montaža se obavlja obrnutim redoslijedom.
Kod uvrtanja (lijevi navoj) čahure (A) obratiti pozornost da se

utor preklapa sa pozicijom zatika s navojem (B).

IV.Mousseur (46 724), pogledajte preklopnu stranicu I.
Montaža se obavlja obrnutim redoslijedom.

Rezervni dijelovi, pogledajte preklopnu stranicu I
(* = poseban pribor).

Njega

Upute uz njegu ove armature možete pronaći u priloženim
uputama za njegu.

21

BG

Област на приложение

Възможна е експлоатация с: хидроакумулатори, с проточни
водонагреватели с термично и хидравлично управление.
Експлоатация с безнапорни резервоари (отворени
водонагреватели) не е възможна!

Техничес ки данни

• Налягане на потока мин. 0,5 бара /
препоръчва се 1 - 5 бара

• Работно налягане макс. 10 бара

• Изпитвателно налягане 16 бара

При постоянно налягане над 5 бара трябва да се вгради
редуктор на налягането.
Да се избягват големи разлики в налягането между
водопроводите за студената и топлата вода!

• Дебит при 3 бара налягане на потока:

Чучур около 26 л/мин.
Душ около 8 л/мин.

• Температ ура

на топлата вода при входа: макс. 80 °C
Препоръчва се:(икономия на енергия) 60 °C

Указание:

Всички арматури GROHE с ръчен душ са снабдени с
изпитани еднопосочни обратни клапани.

Монтаж

GROHE препоръчва монтажа на арматурата заедно с тяло
за вграждане 29 037, което може да се поръча от GROHE
асортимента.
Монтаж и свързване, виж страница II, фиг. [1] до [9].
Съблюдавайте чертежа с размерите на страница I.

Водопроводната система трябва да се промие основно
преди и след монтаж (придържайте се към EN 806)!

Прекъснете подаването на студена и топла вода.

I. Монтаж на обслужващия елемент, виж страница II,
фиг. [1].

II. Монтаж на чучура, виж фиг. [2].
III.Монтаж на превключвателя, виж фиг. [3].

Внимавайте при завинтването (лява резба) на втулката (A)
вътрешният шлиц да съвпадне с положението на щифта на
резба (B).

IV.Монтаж на прохода за маркуча и на ръчния душ, виж
фиг. [4].

V. Монтаж на маркучите, виж фиг. [5], [6] и [7].
Спазвайте реда на сглобяване на маркуча (C)!

Свързване към водопроводната мрежа

Монтаж с тяло за вграждане (29 037), виж фиг. [8].

1. Монтирайте приложените маркучи (E) към маркучите (G)

на тялото за вграждане.

2. Свържете маркучите (E) към тръбите (D).

Пуснете студената и топлата вода и проверете
връзките за теч.

Закрепете подготвената покривна плоча (F) от тялото за
вграждане с помощта на комплекта винтове (F1) към
облицования с плочки плот или ръба на ваната, виж фиг. [8].

Фугирайте фугите около защитната плоча с постоянно
еластични материали (силикони).

По този начин ревизионната щахта е достъпна по всяко
време!

Монтаж без тяло за вграждане, виж фиг. [9].

1. Свържете приложените маркучи (Е) към наличните
водопроводни връзки.

2. Монтирайте маркучите (Е) към тръбите (D).

Пуснете студената и топлата вода и проверете
връзките за теч.

Монтирайте плочата към облицования с плочки плот или
ръба на ваната.

Фугирайте фугите около защитната плоча с постоянно
еластични материали (силикони).

По този начин ревизионната щахта е достъпна по всяко
време!

Управление

- Ръкохватка (I), виж страница III, фиг. [10].

- Превключвател (K)

Водата се пуска чрез повдигане на ръкохватката (I).
Водата започва да тече първо от чучура за ваната.
Издърпване на бутона за
превключване = превключване от чучура за

ваната към ръчния душ

Натискане на бутона за
превключване = превключване от ръчния душ

към чучура за ваната
Затварянето на арматурата предизвиква автоматично
превключване от душа към чучура за ваната.

Техн ическо обслужване

Проверете всички части, почистете ги, ако е необходимо,
подменете ги и ги смажете със специална грес за арматура.

Прекъснете подаването на студена и топла вода.

I. Картуш, виж страница III, фиг. [11].

Монтажът се извършва в обратна последователност.

Спазвайте реда на сглобяване!
При монтаж на картуша внимавайте уплътнителите да

прилегнат правилно.

Затегнете винтовете последователно и равномерно.

II. Маркуч за ръчния душ и цедка, виж страница III,
фиг. [12].
Подсигурете маркуча за душа за да не се плъзне обратно.
Монтажът се извършва в обратна последователност.

III.Превключвател, виж страница III, фиг. [13].
Монтажът се извършва в обратна последователност.
Внимавайте при завинтването (лява резба) на втулката (A)
вътрешният шлиц да съвпадне с положението на щифта на
резба (B).

IV.Успоко ител (46 724), виж страница I.
Монтажът се извършва в обратна последователност.

Резервни части, виж страница I (* = Специални части).

Поддръжка

Указания за поддръжка на тази арматура можете да
намерите в приложените инструкции за поддръжка.

22

EST

Kasutusala

Võib kasutada ühendatuna survestatud soojussalvestiga,
termiliselt ja hüdrauliliselt reguleeritud läbivooluboileritega.
Ei ole võimalik kasutada koos survestamata
soojussalvestitega (lahtiste veekuumutitega)!

Tehnilised andmed

• Veesurve: min 0,5 baari / soovituslik 1–5 baari

• Surve töörežiimis: maks 10 baari

• Testimissurve: 16 baari
Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.
Vältige suuri surveerinevusi külma ja kuuma vee juurdevoolu
vahel!

• Läbivool 3-baarise veesurve korral:
segistitila u 26 l/min
dušš u 8 l/min

• Temperatuur
Sooja vee sissevool: maks 80 °C
Soovituslik temperatuur energiasäästuks: 60 °C

Märkus.

GROHE dušiga segistid on varustatud tagasilöögiklappidega.

Paigaldamine

GROHE soovitab segisti paigaldada koos süvisega 29 037,
saadaval GROHE tooteprogrammis.

Paigaldamine ja ühendamine, vt voldiku lk II,
joonis [1] kuni [9].

Järgige tehnilist joonist voldiku lk I.

Peske torusüsteem enne ja pärast paigaldamist
põhjalikult läbi (järgige EN 806)!

Sulgege külma ja kuuma vee juurdevool.
I. Juhtimisseadme paigaldus, vt voldiku lk II, joonis [1].
II. Segistitila paigaldus, vt joonist [2].
III.Ümberlülituse paigaldus, vt joonist [3].

Hülsi (A) sissekeeramisel (vasak keere) jälgige, et seesolev
soon sattuks keermestatud vardaga (B) kohakuti.

IV.Vooliku läbiviigu ja käsiduši paigaldus, vt joonist [4].
V. Voolikute paigaldus, vt joonist [5], [6] ja [7].

Arvestage vooliku (C) paigaldusasendit!

Ühendus toitejuhtmega

Paigaldus süvisega (29 037), vt joonist [8].

1. Paigaldage voolikud (E) süvise voolikute (G) külge.

2. Ühendage voolikud (E) torudega (D).

Avage külma ja kuuma vee juurdevool ning veenduge, et
ühenduskohad ei leki.

Kinnitage ettevalmistatud katteplaat (F) süvise komplekti­ga (F1) plaaditud vanniäärele, vt joonist [8].

Täitke vuuk katteplaadi ümber püsielastse materjaliga.

Nii saate hooldusava igal ajal uuesti avada!

Paigaldus ilma süviseta, vt joonist [9].

1. Ühendage kaasasolevad voolikud (E) olemasolevate
ühenduste külge.

2. Ühendage voolikud (E) torudega (D).

Avage külma ja kuuma vee juurdevool ning veenduge, et
ühenduskohad ei leki.

Paigaldage plaat plaaditud vanniäärele.

Täitke vuuk katteplaadi ümber püsielastse materjaliga.

Nii saate hooldusava igal ajal uuesti avada!

Kasutamine

- Hoob (I), vt voldiku lk III, joonis [10].

- Ümberlülitus (K)

Hooba (I) tõstes avaneb vee juurdevool.
Kõigepealt voolab vesi vanni.
Tõmmake ümberlülitusnuppu = vesi suundub vannitilast

dušiväljundisse

Vajutage ümberlülitusnuppu = vesi suundub dušiväljundist

vannitilasse
Segisti sulgemine suunab veevoolu automaatselt
dušiväljundist vannitilasse.

Tehniline hooldus

Kõiki osi tuleb kontrollida, puhastada, vajadusel asendada ja
määrida spetsiaalse segistimäärdega.

Sulgege külma ja kuuma vee juurdevool.

I. Keraamiline sisu, vt voldiku lk III, joonis [11].

Kokkupanemiseks tehke toimingud vastupidises järjekorras.

Jälgige paigaldusasendit!

Keraamilise sisu paigaldamisel jälgige tihendite õiget
asendit.

Keerake poldid vaheldumisi ühtlaselt kinni.

II. Dušivoolik ja filter, vt voldiku lk III, joonis [12].
Ärge laske dušivoolikul tagasi libiseda.

Kokkupanemiseks tehke toimingud vastupidises järjekorras.

III.Ümberlülitus, vt voldiku lk III, joonis [13].
Kokkupanemiseks tehke toimingud vastupidises järjekorras.
Hülsi (A) sissekeeramisel (vasak keere) jälgige, et seesolev

soon sattuks keermestatud vardaga (B) kohakuti.

IV.Aeraator (46 724), vt voldiku lk I.
Kokkupanemiseks tehke toimingud vastupidises järjekorras.

Tagavaraosad, vt voldiku lk I (* = Eriosad).

Hooldamine

Segisti hooldusjuhised on kirjas kaasasolevas
hooldusjuhendis.

23

LV

Lietošanas joma

Lietot iespējams ar hidroakumulatoriem, termiski un hidrauliski
regulējamiem caurteces ūdens sildītājiem. Lietot ar zemspiediena

ūdens uzkrājējiem (vaļējiem ūdens sildītājiem) nav iespējams!

Tehniskie parametri

• Hidrauliskais spiediens minimālais 0,5 bar/
ieteicams 1–5 bar

•Darbības spiediens 10 bar

•Pārbaudes spiediens 16 bar

Ja spiediens miera stāvoklī pārsniedz 5 bar, iemontējiet
reduktoru.
Jāizvairās no lielas spiediena starpības starp siltā un aukstā
ūdens pieslēgumu!

• Caurtece, ja hidrauliskais spiediens ir 3 bar:

Izplūde aptuveni 26 l/min
Duša aptuveni 8 l/min

•Temperatūra

Ieplūstošā siltā ūdens temperatūra: maksimāli 80 °C
Ieteicamā temperatūra: (enerģijas taupīšana) 60 °C

Norāde:

„GROHE” ūdensmaisītājos ar dušām ir iebūvēti pārbaudīti
atpakaļplūsmas aizturi.

Uzstādīšana

„GROHE” iesaka armatūras iebūvi veikt kopā ar
apakšdaļu 29 037, ko var iegādāties kā daļu no „GROHE”
produkcijas klāsta.

Iebūve un pieslēgums, skatiet II salokāmo pusi,
no [1.] līdz [9.] attēlam.

Ņemiet vērā izmērus, kas parādīti I salokāmās puses rasējumā.

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc
instalācijas (ņemiet vērā EN 806)!

Noslēdziet aukstā un siltā ūdens padevi.
I. Apkalpošanas vienības montāža, skatiet II salokāmās

puses [1.] attēlu.

II. Izplūdes montāža, skatiet [2.] attēlu.
III.Pārslēga montāža, skatiet [3.] attēlu.

Ieskrūvējot uzmavu (A) (kreisā vītne), raugieties, lai iekšējā
rieva atbilstu sprostskrūves (B) pozīcijai.

IV.Šļūtenes un rokas dušas caurvades montāža,
skatiet [4.] attēlu.

V. C au ru ļu montāža, skatiet [5.], [6.] un [7.] attēlu.
Ņemiet vērā caurules (C) uzstādīšanas pozīciju!

Barošanas pievada pievienošana

Piemontēšana apakšdaļai (29 037), skatiet [8.] attēlu.

1. Pievienotās šļūtenes (E) piemontējiet apakšdaļas

šļūtenēm(G).

2. Pievienojiet šļūtenes (E) caurulēm (D).

Atveriet aukstā un siltā ūdens padevi un pārbaudiet
pieslēgumu blīvumu.

Sagatavoto nosegplāksni (F) nostipriniet uz flīzēm vai vannas
malas ar apakšdaļas komplektu (F1); skatiet [8.] attēlu.

Šuvi nosegplāksnes daļā aizpildiet ar ilgstoši elastīgu
materiālu.

Šādi kontrolaka ir pieejama jebkurā laikā!

Montāža bez apakšdaļas; skatiet [9.] attēlu.

1. Piegādes komplektā iekļautās šļūtenes (E) pievienojiet jau
izveidotajiem savienojumiem.

2. Pievienojiet šļūtenes (E) caurulēm (D).

Atveriet aukstā un siltā ūdens padevi un pārbaudiet
pieslēgumu blīvumu.

Uzmontējiet plāksni uz flīzēm vai vannas malas.

Šuvi nosegplāksnes daļā aizpildiet ar ilgstoši elastīgu
materiālu.

Šādi kontrolaka ir pieejama jebkurā laikā!

Lietošana

-Svira (I), skatiet III salokāmo pusi, [10.] attēlu.

-Pārslēgs (K)

Pavelkot sviru (I), sākas ūdens pievade.
Ūdens sāk plūst no vannas ieplūdes.

Izvelkot pārslēga pogu = beidzas vannas uzpilde un

sāk darboties duša

Piespiežot pārslēgšanas pogu = beidz darboties duša un

sākas vannas piepildīšana
Pārtraucot ūdens padevi, automātiski beidzas dušas izplūde
un sākas vannas ieplūde.

Teh nis kā apkope

Pārbaudiet un notīriet visas detaļas un, ja nepieciešams,
nomainiet tās vai ieziediet ar speciālu ūdensmaisītāja ziedi.

Noslēdziet aukstā un siltā ūdens padevi.

I. Patrona, skatiet III salokāmo pusi, [11.] attēlu.

Salieciet pretējā secībā.

Ievērojiet iebūves stāvokli!

Ievietojot patronu, raugieties, lai blīvējumu stāvoklis būtu
pareizs.

Skrūves pievelciet pārmaiņus un vienmērīgi.

II. Dušas šļūtene un siets, skatiet III salokāmās puses [12.]
attēlu.
Dušas šļūteni nodrošiniet pret atpakaļslīdēšanu.

Salieciet pretējā secībā.

III.Pārslēgs,skatiet III salokāmās puses [13.] attēlu.
Salieciet pretējā secībā.
Ieskrūvējot uzmavu (A) (kreisā vītne), raugieties, lai iekšējā

rieva atbilstu sprostskrūves (B) pozīcijai.

IV.Areators (46 724), skatiet I salokāmo pusi.
Salieciet pretējā secībā.

Rezerves daļas, skatiet I salokāmajā pusē
(* = papildaprīkojums).

Kopšana

Norādījumi ūdensmaisītāja kopšanai atrodami pievienotajā
apkopes instrukcijā.

24

LT

Naudojimo sritis

Galima naudoti su: slėginiais vandens kaupikliais, terminiu ir
hidrauliniu būdu reguliuojamais tekančio vandens šildytuvais.
Negalima naudoti su beslėgiais vandens kaupikliais (atvirais
vandens šildytuvais)!

Techniniai duomenys

• Vandens slėgis min. 0,5 baro / rekomenduojama 1–5 barai

• Darbinis slėgis: maks. 10 barų

• Bandomasis slėgis: 16 barų
Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio
reduktorių.
Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių
skirtumui!

• Prataka esant 3 barų vandens slėgiui:
Čiaupas apie 26 l/min.
Dušas apie 8 l/min.

•Temperatūra
Įtekančio karšto vandens temperatūra: maks. 80 °C
Rekomenduojama: (taupant energiją) 60 °C

Pastaba:

GROHE maišytuvuose su dušais yra aprobuoti atbuliniai
vožtuvai.

Įrengimas

GROHE rekomenduoja įmontuoti maišytuvą kartu su
pagrindu 29 037, kurį galite įsigyti iš GROHE gaminių programos.

Montavimas ir prijungimas, žr. II atlenkiamąjį
puslapį, [1]–[9] pav.

Žr. brėžinį su matmenimis I atlenkiamajame puslapyje.

Prieš atlikdami montavimo darbus ir po jų, kruopščiai
praplaukite vamzdžių sistemą (laikykitės EN 806)!

Uždarykite šalto ir karšto vandens sklendes.
I. Valdymo bloko montavimas, žr. II atverčiamą

puslapį, [1] pav.

II. Nuotėkio snapelio montavimas, žr. [2] pav.
III.Perjungiklio montavimas, žr. [3] pav.

Įsukdami (kairinis sriegis) įvorę (A) žiūrėkite, kad vidinis
griovelis sutaptų su srieginio kaiščio (B) padėtimi.

IV.Žarnos ištraukimo įvorės ir rankinio dušo montavimas,
žr. [4] pav.

V. Ž ar nų montavimas, žr. [5], [6] ir [7] pav.
Atkreipkite dėmesį į žarnos (C) montavimo padėtį!

Prijungimas prie vandentiekio

Montavimas su pagrindu (29 037), žr. [8] pav.

1. Pridedamas žarnas (E) prijunkite prie pagrindo žarnų (G).

2. Prijunkite žarnas (E) prie vamzdžių (D).

Atsukite šalto bei karšto vandens sklendes ir patikrinkite,
ar sandarios jungtys.

Paruoštą dengiamąją plokštę (F) su pagrindo rinkiniu (F1)
pritvirtinkite prie plytelėmis išklijuotos pakylos arba vonios
krašto, žr. [8] pav.

Siūlę aplink uždengimo plokštę užpildykite elastinga ir
patvaria sandarinimo medžiaga.

Taip bet kada galėsite patekti prie kontrolinės angos!

Montavimas be pagrindo, žr. [9] pav.

1. Pridedamas žarnas (E) prijunkite prie esamų jungčių.

2. Prijunkite žarnas (E) prie vamzdžių (D).

Atsukite šalto bei karšto vandens sklendes ir patikrinkite,
ar sandarios jungtys.

Pritvirtinkite plokštę prie plytelėmis išklijuotos pakylos arba
vonios krašto.

Siūlę aplink uždengimo plokštę užpildykite elastinga ir
patvaria sandarinimo medžiaga.

Taip bet kada galėsite patekti prie kontrolinės angos!

Naudojimas

- Svirtis (I), žr. III atverčiamą puslapį, [10] pav.

- Perjungiklis (K)

Vanduo pradeda tekėti, kai tik svirtis (I) pakeliama į viršų.
Iš pradžių vanduo teka į vonią.
Patraukite funkcijos perjungiklį = išjungiamas vandens

tekėjimas į vonią ir
įjungiamas dušas.

Paspauskite funkcijos perjungiklį = išjungiamas dušas ir

įjungiamas vandens

tekėjimas į vonią.
Uždarius maišytuvą, dušas automatiškai išjungiamas ir
įjungiamas vandens tekėjimas į vonią.

Techninė priežiūra

Patikrinkite ir nuvalykite visas dalis, jei reikia, jas pakeiskite ir
sutepkite specialiu maišytuvo tepalu.

Uždarykite šalto ir karšto vandens sklendes.

I. Įdėklas, žr. III atverčiamą puslapį, [11] pav.

Sumontuokite atvirkštine tvarka.

Atkreipkite dėmesį į montavimo padėtis!

Montuodami įdėklą, atkreipkite dėmesį, ar tinkamai
įstatytos tarpinės.

Tolygiai pakaitomis priveržkite varžtus.

II. Dušo žarna ir sietelis, žr. III atlenkiamąjį puslapį, [12] pav.
Pritvirtinkite dušo žarną, kad ji nenuslystų atgal.

Sumontuokite atvirkštine tvarka.

III.Perjungiklis, žr. III atlenkiamąjį puslapį, [13] pav.
Sumontuokite atvirkštine tvarka.
Įsukdami (kairinis sriegis) įvorę (A) žiūrėkite, kad vidinis

griovelis sutaptų su srieginio kaiščio (B) padėtimi.

IV.Purkštukas (46 724), žr. I atlenkiamąjį puslapį.
Sumontuokite atvirkštine tvarka.

Atsarginės dalys, žr. I atlenkiamąjį puslapį (* – specialūs
priedai).

Priežiūra

Maišytuvo priežiūros nurodymai pateikti pridėtoje instrukcijoje.

25

RO

Domeniu de utilizare

Funcţionarea este posibilă cu: cazane sub presiune,
încălzitoare instantanee comandate termic şi hidraulic.
Funcţionarea cu incinte nepresurizate (recipienţi deschişi
de preparare apă caldă) nu este posibilă!

Specificaţii tehnice

• Presiunea de curgere min. 0,5 bar / recomandat 1 - 5 bar

• Presiunea de lucru max. 10 bar

• Presiunea de încercare 16 bar
La presiuni statice peste 5 bar se va monta un reductor de
presiune.
Se vor evita diferenţe de presiune mari între racordurile de apă
caldă şi rece!

• Debitul la presiunea de curgere de 3 bar:
Dispersor cca. 26 l/min
Duş cca. 8 l/min

•Temperatură
Intrare apă caldă: max. 80 °C
Recomandat: (cu economizor de energie) 60 °C

Indicaţie:

Bateriile GROHE cu duş sunt prevăzute cu supape de reţinere
având omologare de model.

Instalarea

GROHE recomadă montarea bateriei în combinaţie cu instalaţia
preexistentă 29 037, disponibilă în gama de produse GROHE.

Montarea şi racordarea, a se vedea pagina pliantă II, fig. [1]
până la [9].

Se va respecta desenul cu cote de pe pagina pliantă I.

Se spală temeinic sistemul de conducte înainte şi după
instalare (se va avea în vedere EN 806)!

Se întrerupe alimentarea cu apă rece şi caldă.
I. Montarea unităţii de deservire, a se vedea pagina

pliantă II, fig. [1].

II. Montarea dispersorului; a se vedea fig. [2].
III.Montarea comutatorului, a se vedea fig. [3].

La înfiletarea manşonului (A) (filet pe stânga) se va avea în ve­dere, ca striul existent în interior să fie în dreptul ştiftului filetat (B).

IV.Montarea trecerii pentru furtun şi a duşului de mână,
a se vedea fig. [4].

V. Montarea schimbătorului şi a furtunurilor, a se
vedea fig. [5], [6] şi [7].

Se va respecta poziţia de montaj a furtunului (C)!

Racordul la reţeaua de alimentare

Montarea cu instalaţie preexistentă (29 037), a se

vedea fig. [8].

1. Se montează furtunurile alăturate (E) la furtunurile (G) ale
instalaţiei preexistente.

2. Se conectează furtunurile (E) la conductele (D).

Se deschide alimentarea cu apă rece şi caldă şi se verifică
etanşeitatea racordurilor.

Se fixează plăcuţa de mascare (F) cu setul (F1) al instalaţiei
preexistente pe blocul de faianţă sau marginea căzii de baie,
a se vedea fig. [8].

Se vor etanşa interstiţiile din jurul plăcii de mascare
folosind material elastic durabil.

În felul acesta, cavitatea de revizie va fi accesibilă oricând!

Montarea fără instalaţie preexistentă, a se vedea fig. [9].

1. Se conectează furtunurile alăturate (E) la racordurile
disponibile.

2. Se conectează furtunurile (E) la conductele (D).

Se deschide alimentarea cu apă rece şi caldă şi se verifică
etanşeitatea racordurilor.

Se montează placa pe blocul de faianţă sau pe marginea căzii.

Se vor etanşa interstiţiile din jurul plăcii de mascare
folosind material elastic durabil.

În felul acesta, cavitatea de revizie va fi accesibilă oricând!

Utilizarea

- Maneta (I), a se vedea pagina pliantă III, fig. [10].

- Comutatorul (K)

La tragerea manetei (I), apa începe să curgă.
Apa curge mai întâi pe la ieşirea în cadă.
Se trage butonul de comutare = Comutare de la intrare cadă

la ieşire duş

Se apasă butonul de comutare= Comutare de la ieşire duş la

intrare cadă
La închiderea bateriei, se face trecerea automată de la ieşire
duş la ieşire în cadă.

Întreţinere

Toate piesele se verifică şi se curăţă, eventual se înlocuiesc şi
se ung cu vaselină specială pentru armături.

Se întrerupe alimentarea cu apă rece şi caldă.

I. Cartuşul; a se vedea pagina pliantă III, fig. [11].

Montarea se face în ordine inversă.

Se vor respecta poziţiile de montaj!

La montarea cartuşului, se va verifica poziţia corectă a
garniturilor.

Se strâng uniform şi alternativ şuruburile.

II. Furtunul de duş şi sita; a se vedea pagina pliantă III,
fig. [12].
Se asigură furtunul de duş contra alunecării înapoi.

Montarea se face în ordine inversă.

III.Schimbătorul; a se vedea pagina pliantă III, fig. [13].
Montarea se face în ordine inversă.
La înfiletarea manşonului (A) (filet pe stânga) se va avea în ve-

dere, ca striul existent în interior să fie în dreptul ştiftului filetat (B).

IV.Aeratorul (46 724); a se vedea pagina pliantă I.
Montarea se face în ordine inversă.

Piese de schimb; a se vedea pagina pliantă I (* = accesorii
speciale).

Îngrijire

Indicaţiile de îngrijire pentru această baterie se găsesc în
instrucţiunile de îngrijire ataşate.

26

CN

应用范围

可与以下设备配套使用：承压式蓄热热水器、温控式即热热水
器和液控式即热热水器。不允许与非承压式蓄热热水器 （容积
式热水器）一起使用。

技术参数

• 水流压强： 最小 0.5 巴，推荐使用 1 - 5 巴

• 工作压强： 最大 10 巴

• 测试压强： 16 巴

如果静压超过 5 巴，必须加装减压阀。
请避免冷热水进水管间产生过大压差。

• 水流压强为 3 巴时的流量：
出水嘴 大约 26 升 / 分钟
花洒 大约 8 升 / 分钟

• 温度：
热水进水管 最高 80 °C
推荐使用 （节能） 60 °C

注意：
带有花洒的 GROHE 龙头都配有单向阀。

安装

GROHE 建议将龙头与 GROHE 产品范围内编号为 29 037 的
底部部件一起安装。
安装和连接，参见折页 II 中的图 [1] 到图 [9]。

请参见折页 I 上的三维示意图。
安装前后务必彻底冲洗管道 （遵照 EN 806）。

关闭冷热水进水管。

I. 安装操作装置，参见折页 II 中的图 [1]。
II. 安装出水嘴，如图 [2] 所示。
III. 安装分水器，如图 [3] 所示。

当拧入（左旋螺纹）套管 (A) 时，确保内部凹槽与固定螺钉 (B)
的位置对齐。

IV. 安装软管导轨和手握花洒 , 如图 [4] 所示。
V. 安装软管，如图 [5]、 [6] 和 [7] 所示。

注意软管 (C) 的安装位置。

供水管路连接

与底部部件 (29 037) 一起安装，如图 [8] 所示。

1. 将附带的软管 (E) 安装到底部部件的软管 (G)。

2. 将软管 (E) 连接到管道 (D)。

打开冷热水进水管，检查接口是否存在渗漏情况。

使用底部装置的固定螺钉组件 (F1) 将准备好的墙盘 (F) 紧固到
瓷砖架或浴缸边缘，如图 [8] 所示。

用永久弹性材料填塞墙盘周围的接缝。
这样，即可随时接触检验腔。

不与底部部件一起安装，如图 [9] 所示。

1. 将附带的软管 (E) 连接到现有的接口。

2. 将软管 (E) 安装到管道 (D)。

打开冷热水进水管，检查接口是否存在渗漏情况。

在瓷砖或浴缸边缘安装墙盘。
用永久弹性材料填塞墙盘周围的接缝。
这样，即可随时接触检验腔。

操作

- 手柄 (I)，参见折页 III 中的图 [10]。

- 分水器 (K)

拉动手柄 (I) 可打开进水管。
水会先从浴缸入水口流出。
拉起分水器旋钮 = 水流从浴缸入水口流至淋浴出水口

按下分水器旋钮 = 水流从淋浴出水口流至浴缸入水口
如果龙头关闭，水流会自动从淋浴出水口流向浴缸入水口。

维护

检查并清洁所有零件，必要时更换零件并使用专用润滑油脂润
滑零件。

关闭冷热水进水管。

I. 阀芯，参见折页 III 上的图 [11]。
安装时请按照相反的顺序进行。

检查安装位置是否正确。

安装阀芯时，确保正确放置密封圈。
均匀用力，交替拧紧螺钉。

II. 花洒软管和过滤器，参见折页 III 中的图 [12]。
固定花洒软管，防止其再次下滑。
安装时请按照相反的顺序进行。

III. 分水器，参见折页 III 中的图 [13]。
安装时请按照相反的顺序进行。
当拧入（左旋螺纹）套管 (A) 时，确保内部凹槽与固定螺钉 (B)

的位置对齐。

IV. 出水嘴 (46 724)，参见折页 I。
安装时请按照相反的顺序进行。

备件，参见折页 I （* = 特殊配件）。

保养

有关该龙头的保养说明，请参考附带的保养信息。

27

USA

Application

Operation possible in conjunction with: pressurized storage
heaters, thermally and hydraulically-controlled instantaneous
water heaters. Operation with unpressurized storage heaters
(displacement water heaters) is not possible.

Technical data

• Flow pressure min 7.25 psi / recommended 14.5 – 72.5 psi

• Operating pressure max. 145 psi

• Test pressure 232 psi

If static pressure exceeds 72.5 psi, a pressure-reducing valve
must be fitted.
Avoid major pressure differences between cold and hot water
supply.

• Flow rate at 43.5 psi flow pressure:
Spout approx. 26 l/min or 6.9 gpm/60psi
Shower approx. 8 l/min or 2.5 gpm/60psi

• Temperature:
Hot water supply max. 176 °F
Recommended (energy economy) 140 °F

Notes

• Installation of backflow protection must comply with local
codes and regulations.

• An access panel must be provided for access to diverting
unit and hose connections.

• Major pressure differences between cold and hot water
supply should be avoided.

Installation

Layout dimensions to establish centers and proper clearences,
see dimensional drawing on fold-out page I.

Fitting and connection, see fold-out page II, Figs. [1] to [7]
and Fig. [9].

Flush piping system prior and after installation of faucet
thoroughly!

Shut off cold and hot water supply.
I. Install the operating unit, see fold-out page II, Fig. [1].
II. Install the spout, see Figs. [2].
III.Install the diverter, see Fig. [3].

When screwing in (left-hand thread) the sleeve (A), make sure
that the internal groove aligns with the position of the set
screw (B).

IV.Install the hose guide and hand shower, see Fig. [4].
V. Install the hoses, see Figs. [5], [6] and [7].

Note the installation position of hose (C).

Connection

1. Connect enclosed hoses (E) to the supply lines, see Fig. [9].

2. Fit hoses (E) to pipes (D).

Open cold and hot water supply and check connections
for leakage.

Operation

- Lever (I), see fold-out page III, Fig. [10].

- Diverter (K)

Pulling lever (I) releases the water supply.
Water will emerge from the bath inlet first.
Pull diverter knob = flow is diverted from bath inlet to

shower outlet

Press diverter knob = flow is diverted from shower

outlet to bath inlet
Flow is diverted automatically from shower outlet to bath inlet
when the fitting is closed.

Maintenance

Inspect and clean all parts, replace as necessary and lubricate
with special grease.

Shut off cold and hot water supply.

I. Cartridge, see fold-out page III, Fig. [11].

Assemble in reverse order.

Observe the correct installation positions.

When installing the cartridge, ensure that the seals are
correctly seated.

Tighten the screws evenly and alternately.

II. Shower hose and filter, see fold-out page III, Fig. [12].
Secure the shower hose against slipping down again.

Assemble in reverse order.

III.Diverter, see fold-out page III, Fig. [13].
Assemble in reverse order.
When screwing in (left-hand thread) the sleeve (A), make sure

that the internal groove aligns with the position of the set
screw (B).

IV.Mousseur (46 724), see fold-out page I.
Assemble in reverse order.

Replacement parts, see fold-out page I (* = special
accessories).

Care

For directions on the care of this fitting, please refer to the
accompanying care information.

28

RUS

Область применения

Эксплуатация возможна с: накопителями, работающими
под давлением; прямоточными водонагревателями с
термическим и гидравлическим управлением.
Эксплуатация с безнапорными накопителями

(открытые водонагреватели) не предусмотрена!

Техничес ки е данные

• Давление воды мин. 0,5 бар / рекомендуется 1 - 5 бар

• Рабочее давление макс. 10 бар

• Испытательное давление 16 бар

При давлении в водопроводе более 5 бар рекомендуется
установить редуктор давления.
Необходимо избегать больших перепадов давлений в
подсоединениях холодной и горячей воды!

• Расход при давлении воды 3 бар:
Излив прибл. 26 л/мин
Душ прибл. 8 л/мин

• Температ ура
горячей воды на входе: макс. 80 °C
Рекомендовано:(экономия энергии) 60 °C

Указание:

Все смесители GROHE с душами оснащены обратными
клапанами, проверенными на соответствие
конструктивному исполнению.

Установка

GROHE рекомендует установку смесителя вместе со
скрытой проводкой 29 037, имеющейся программе
продуктов GROHE.
Монтаж и подсоединение, см. складной лист II, рис. [1] - [9].
Учитывать размеры чертежа на складном листе I.

Перед установкой и после установки тщательно
промыть систему трубопроводов (соблюдать EN 806)!

Перекрыть подачу холодной и горячей воды.

I. Монтаж модуля управления, см. складной лист II, рис. [1].
II. Монтаж излива, см. рис. [2].
III.Монтаж переключателя, см. рис. [3].

При вкручивании (левая резьба) втулки (A) следить за тем,
чтобы расположенный внутри паз совпадал с положением
установочного винта (B).

IV.Монтаж направляющий втулки шланга и ручного
душа, см. рис. [4].

V. Монтаж шлангов, см. рис. [5], [6] и [7].
Соблюдать монтажное положение шланга (C)!

Подсоединение к водопроводу

Монтаж со скрытой проводкой (29 037), см. рис. [8].

1. Подсоединить приложенные шланги (E) к шлангам (G)
скрытой проводки.

2. Подсоединить шланги (E) к трубам (D).

Открыть подачу холодной и горячей воды, проверить
соединения на герметичность.

Закрепить подготовленную накладную панель (F)
комплектом (F1) скрытой проводки на горизонтально
уложенные плитки или кромку ванны, см. рис. [8].

Швы на защитной плите следует заделывать
материалом, устойчиво сохраняющим упругость.

Тем самым доступ к контрольному колодцу обеспечен в
любое время!

Монтаж без скрытой проводки, см. рис. [9].

1. Подсоединить приложенные шланги (Е) к имеющимся
подсоединениям.

2. Подсоединить шланги (E) к трубам (D).

Открыть подачу холодной и горячей воды, проверить
соединения на герметичность.

Уста но ви ть панель на горизонтально установленные плитки
или кромку ванны.

Швы на защитной плите след ует заделывать
материалом, устойчиво сохраняющим упругость.

Тем самым доступ к контрольному колодцу обеспечен в
любое время!

Обслуживание

- Рычаг (I), см. складной лист III, рис. [10].

- Переключатель (К)

При поднятии рычага (I) подается вода.
Вначале вода поступает в ванну.
Вытянуть кнопку переключения = переключение с изливa

на душ

Нажать кнопку переключения = переключение с душа

на излив

Закрытие смесителя вызывает автоматическое
переключение с душа на излив в ванну.

Техобслуживани е

Все детали проверить, очистить, при необходимости
заменить и смазать специальной смазкой для арматуры.

Перекрыть подачу холодной и горячей воды.

I. Картридж, см. складной лист III, рис. [11].

Монтаж производится в обратной последовательности.

Соблюдать монтажные положения!
При установке картриджа следить за правильным

положением уплотнений.

Винты затягивать поочередно и равномерно до отказа.

II. Душевой шланг и фильтр, см. складной лист III,
рис. [12].
Зафиксировать душевой шланг от соскальзывания.
Монтаж производится в обратной последовательности.

III.Переключатель, см. складной лист III, рис. [13].
Монтаж производится в обратной последовательности.
При вкручивании (левая резьба) втулки (A) следить за тем,
чтобы расположенный внутри паз совпадал с положением
установочного винта (B).

IV.Аэратор (46 724), см. складной лист I.
Монтаж производится в обратной последовательности.

Запчасти, см. складной лист I (* = специальные
принадлежности).

Уход

Указания по уходу за настоящим изделием приведены в
прилагаемой инструкции по уходу.

RUS

Однорычажный смеситель

Дата изготовления: см. маркировку на изделии
Срок эксплуатации согласно гарантийному талону.
Изделие сертифицировано.
Grohe AG, Германи я

Комплект поставки 19 576

Излив X

Ручной душ X

Рычаг X

Переключатель X

Техническое руководство X

Инструкция по уходу X

Вес нетто, кг 3,5

III

11

3

m

m

12

1

3

m

m

1

3

m

m

2

7

m

m

1

9

m

m

13

3

2

m

m

17mm

7mm

A

B

10

I

K
