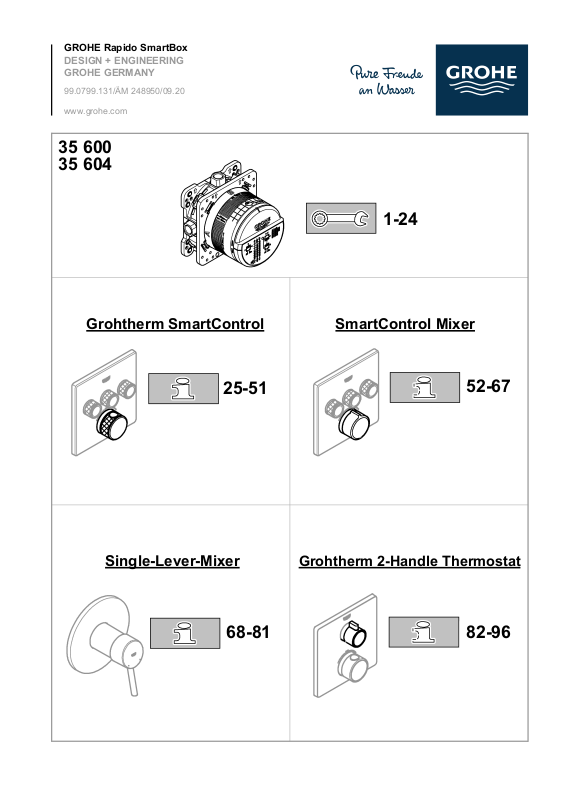

Grohe 99.0799.131 User guide

35 600

35 604

1-24

52-67

SmartControl Mixer

82-96

Grohtherm 2-Handle Thermostat

68-81

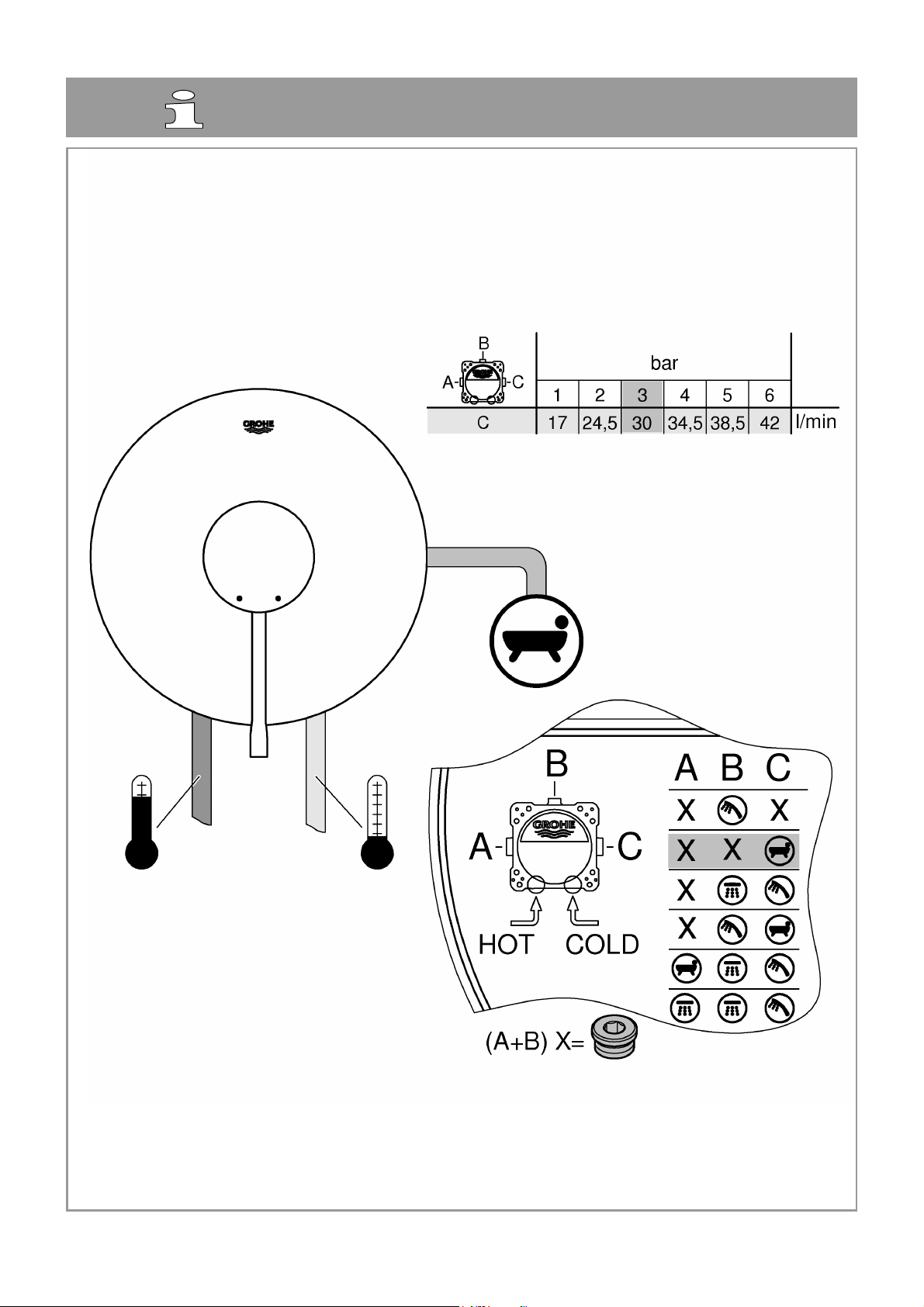

Single-Lever-Mixer

25-51

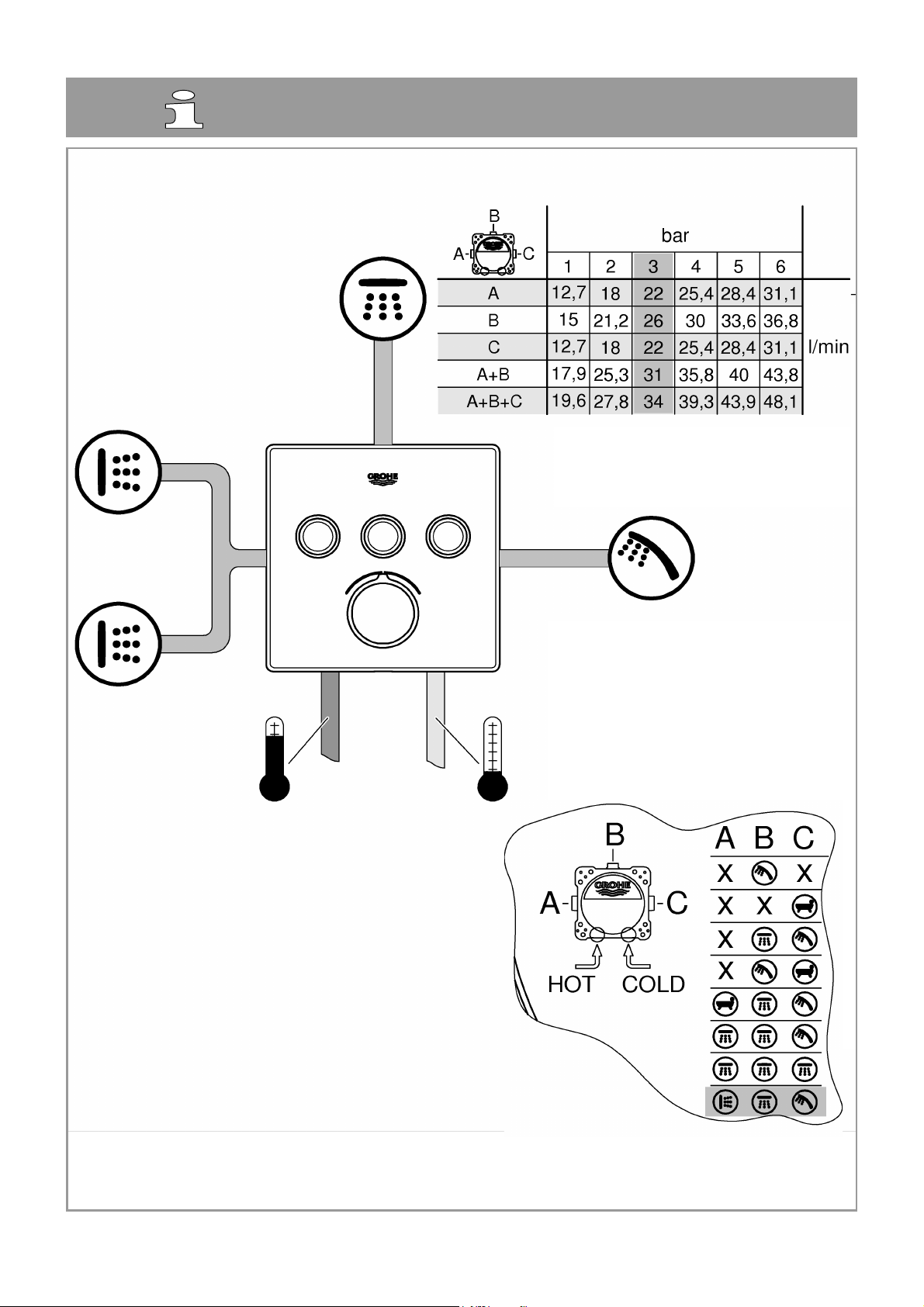

Grohtherm SmartControl

GROHE Rapido SmartBox

DESIGN + ENGINEERING
GROHE GERMANY

99.0799.131/ÄM 248950/09.20

www.grohe.com

max.
70°

60°

Z

*14 055 *14 055

*14 055

Z

Z

*14 055

1

I

D

Anwendungsbereich

GB

Betrieb ist möglich mit:

• Druckspeichern

• Thermisch/Hydraulisch gesteuerten
Durchlauferhitzern

Der Betrieb mit drucklosen Speichern
(offenen Warmwasserbereitern) ist nicht möglich!

Technische Daten

• Betriebsdruck max 10 bar

• Prüfdruck 16 bar

Hinweis:

Zur Einhaltung der Geräuschwerte nach DIN 4109
ist bei Ruhedrücken über 5 bar ein Druckminderer
einzubauen.

Für die Kombination mit Wannenfüll- und
Überlaufgarnituren ist nach EN1717 eine
zugelassene Sicherheitseinrichtung
vorgeschrieben.

Dazu ist Folgendes zu beachten:

• Die GROHE Rapido SmartBox muss min. 300mm
über dem Wannenrand montiert werden, falls
eine Wannenfüll- und Überlaufgarnitur verwendet
wird, siehe Seite 1.

• Sonderzubehör Best.-Nr. 14 055 anstelle des
vormontierten Stopfens (Z) verwenden.

• Sicherheitseinrichtung, nur in Verbindung mit

zwei Ventilen / zwei Wege Umstellung.

Einbaumöglichkeiten, siehe Seite 19-21.

• Montage in Ständerwerk

• Montage mit Abstandhaltern

• Montage direkt auf die Wand

• Montage in die Wand

• Montage auf Fertighausmontageplatten oder
Fertigzellen

Installation der Box

• Löcher für die Box sowie Schlitze für die
Rohrleitungen erstellen (siehe DIN 1053).

• Einbautiefe 75-105mm.

• Ist die Box zu tief eingebaut kann eine
Verlängerung eingesetzt werden.

Rohrleitungen anschließen

Die hierfür vorgesehenen Abgänge sind zu nutzen.

• empfohlende Konfigurationsmöglichkeiten:

- Grohtherm Smart Control siehe ab Seite 25-51.

- Smart Control Mixer siehe ab Seite 52-67.

- Single-Lever-Mixer siehe ab Seite 68-81.

- Grohtherm 2-Handle Thermostat
siehe ab Seite 82-96

• Freibleibende Abgänge müssen mit den
beiliegenden Stopfen (X) abgedichtet werden.

• Anschlüsse auf Dichtheit prüfen.

• Stopfen (Y) müssen montiert werden, siehe
Seite 23, Abb. [6]!

Trägermaterial für Dichtmittel aufbringen, siehe

Seite 24 Abb. [9] bis [11].

Wand fertig verputzen und verfliesen.

• Einbauschablone nicht vor der Fertiginstallation
kürzen.

Applications

Operation is possible with:

• Pressurised storage heaters

• Thermally/hydraulically controlled instantaneous
water heaters

Operation with unpressurised storage heaters
(displacement water heaters) is not possible!

Technical data

• Operating pressure: max. 10 bar

• Test pressure 16 bar

Note:

To comply with noise levels if static pressure
exceeds 5 bar, a pressure reducing valve must be
fitted.

For the combination with bath filler and overflow
sets an approved safety device is prescribed
according to EN 1717.

The following must be observed:

• The GROHE Rapido SmartBox must be
mounted at least 300 mm above the tub edge if a
bath filler and overflow set is used (see page 1).

• The safety device (special accessories
prod. no.: 14 055) can be screwed in instead of
the pre-assembled plug (Z).

• Safety device, only in combination with
two valves / two way diverter.

• The GROHE Rapido SmartBox must be mounted
at least 300mm above the tub edge.

Installation options, see pages 19-21.

• Installation in studding

• Installation with spacers

• Installation directly on the wall

• Installation in the wall

• Installation on prefabricated house assembly
plates or prefabricated shells

2

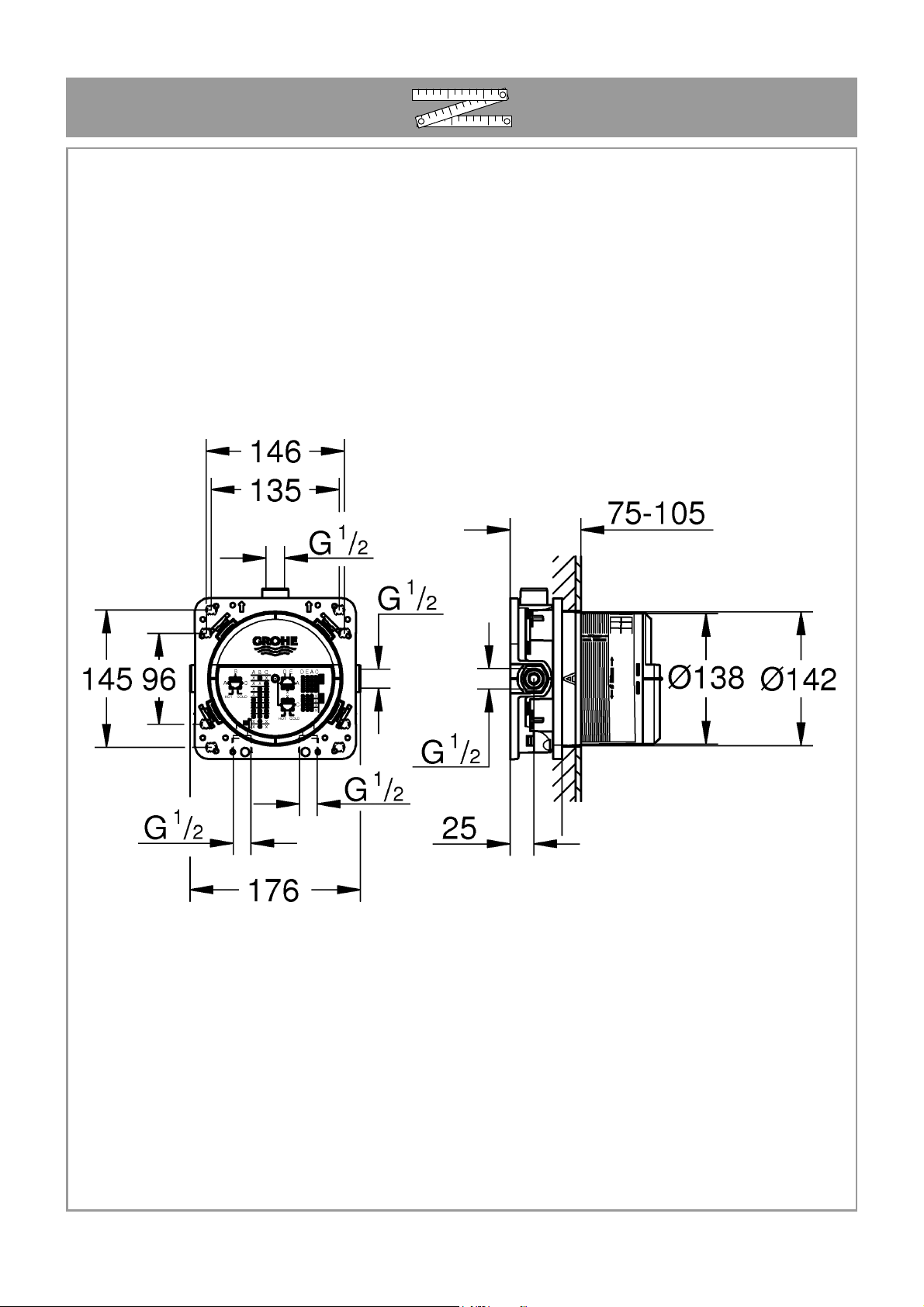

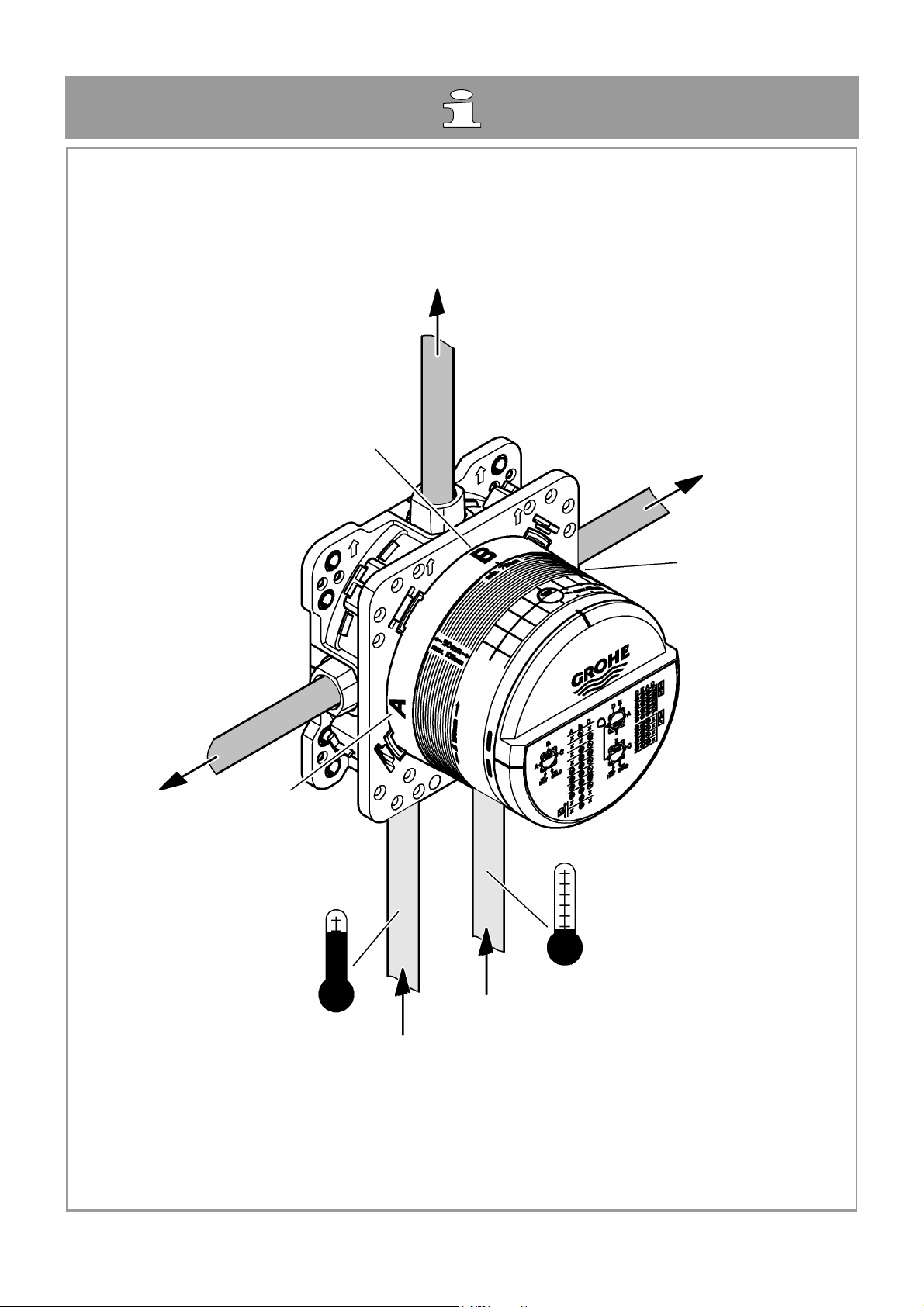

Installation of the box

F

E

• Make drill holes for the box and slots for the
pipes.

• Installation depth 75-105mm.

• If the box is installed too deeply an extension can
be applied.

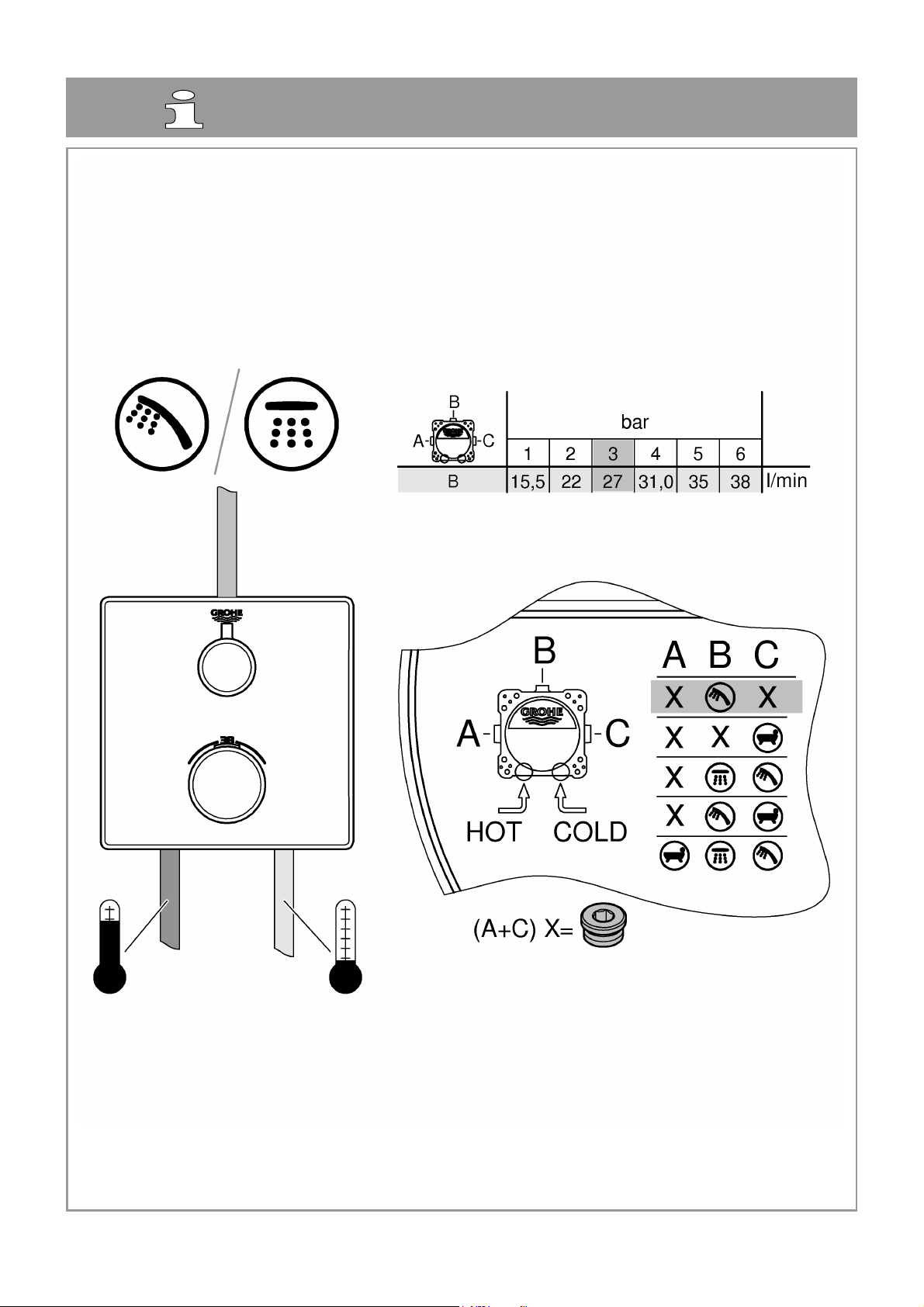

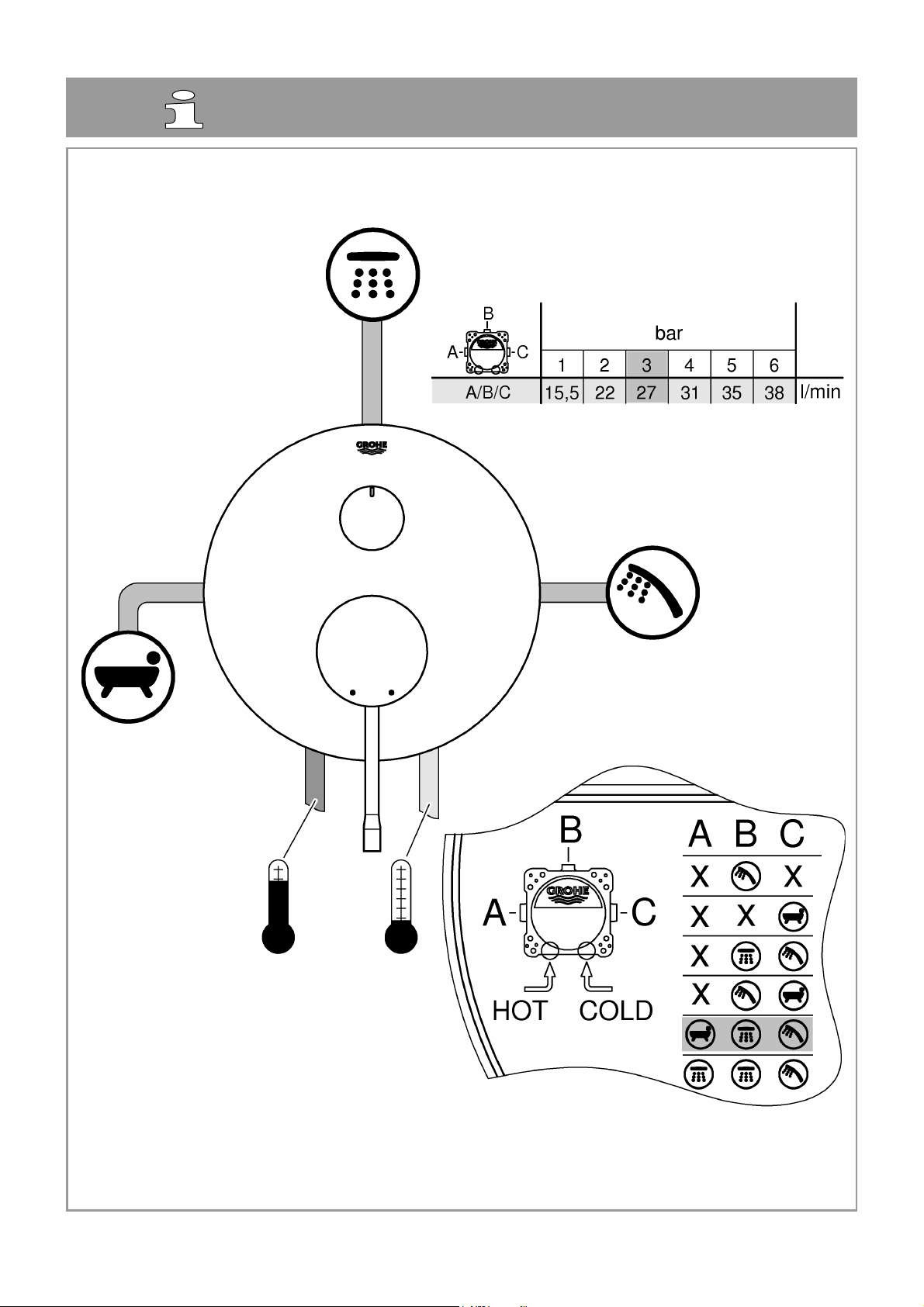

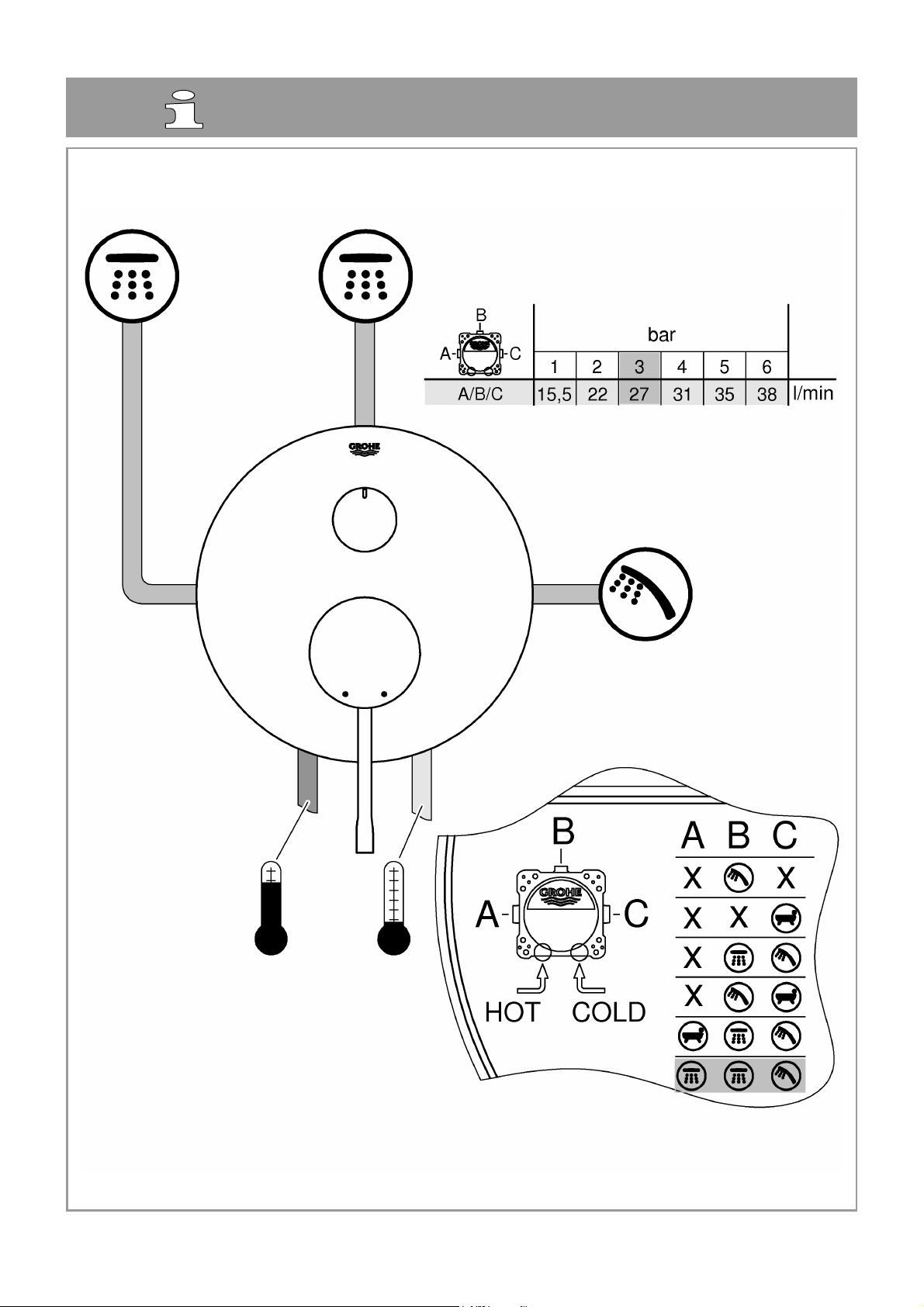

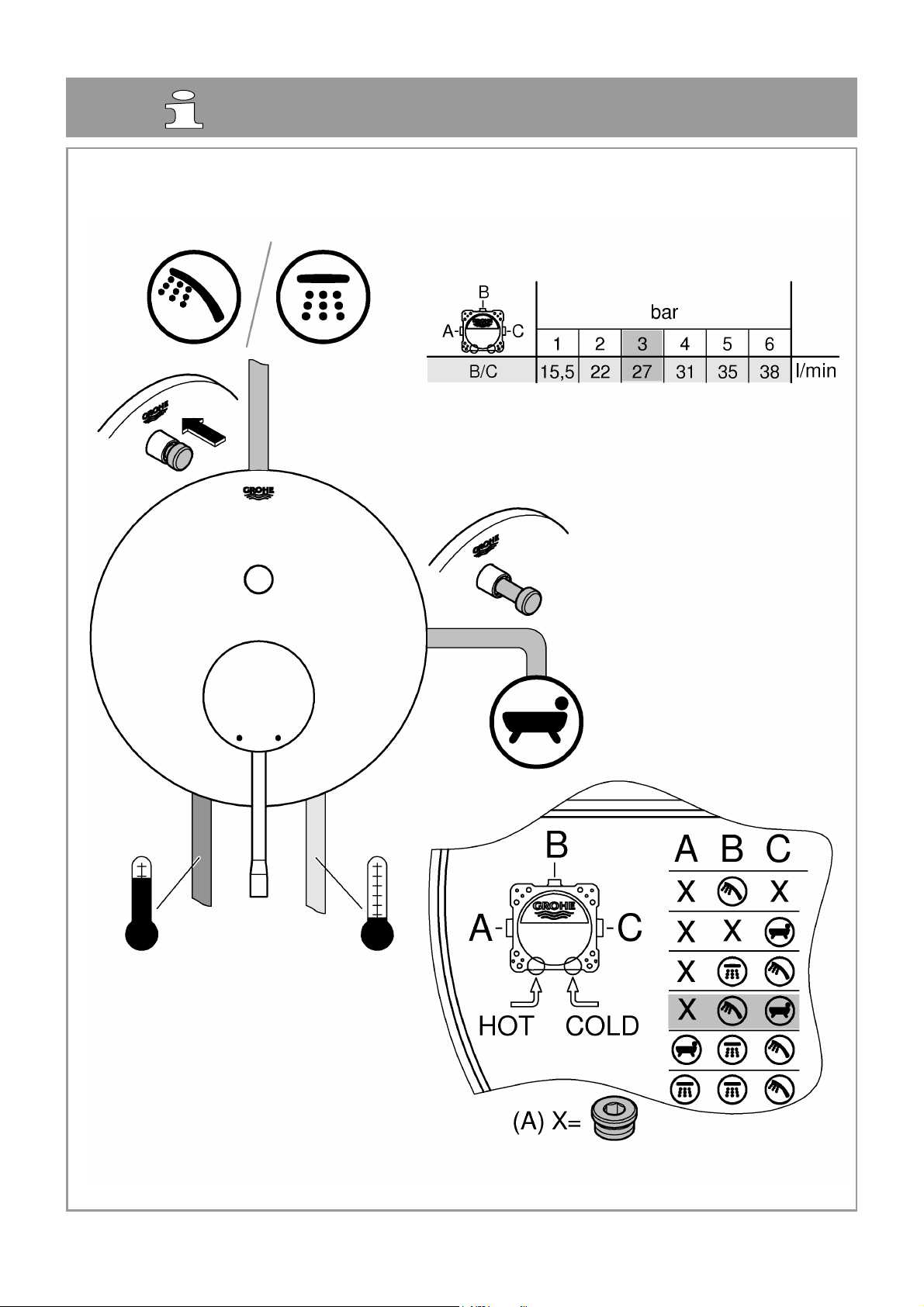

Connecting the pipes

The outflows intended for this purpose are to be
used.

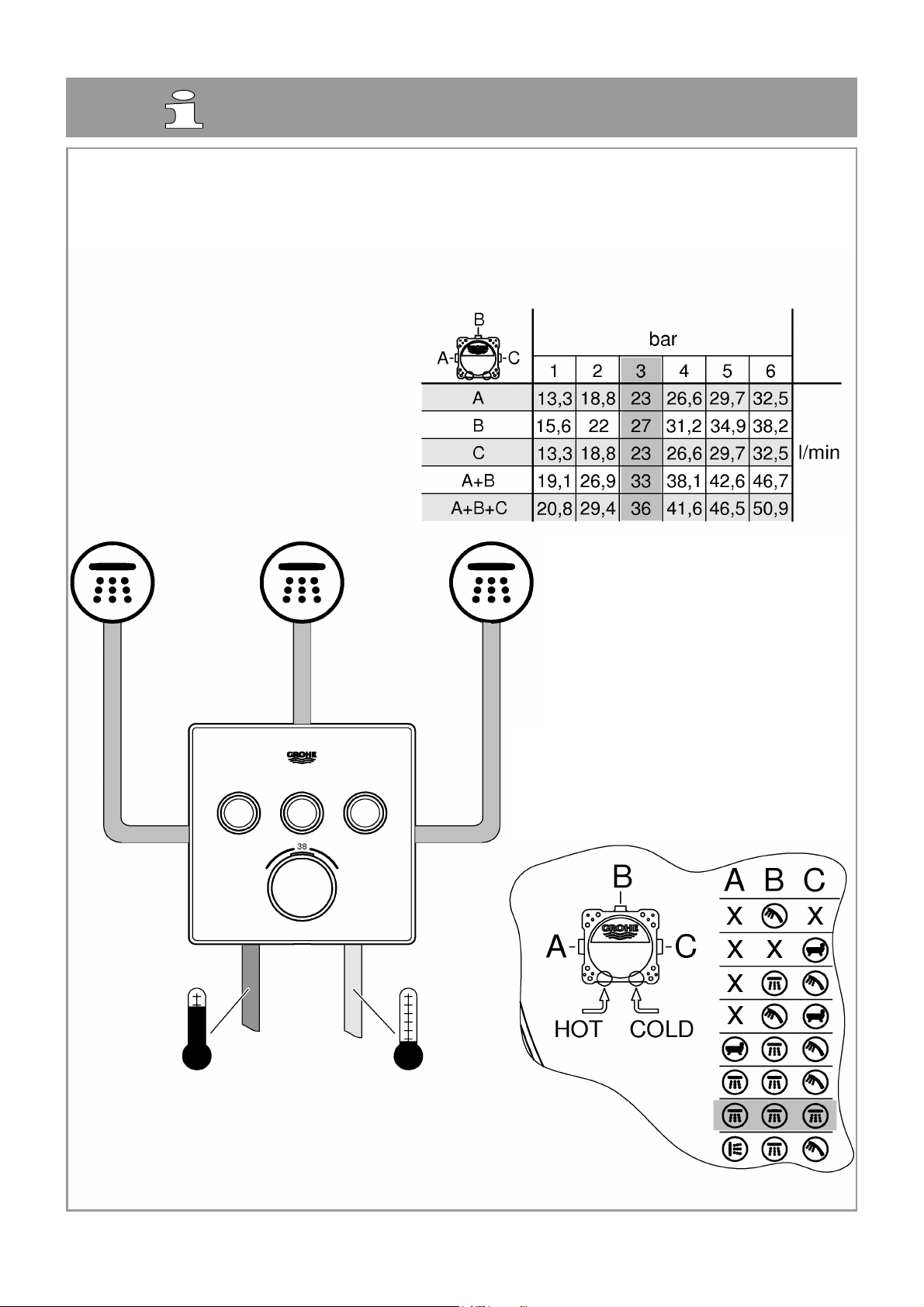

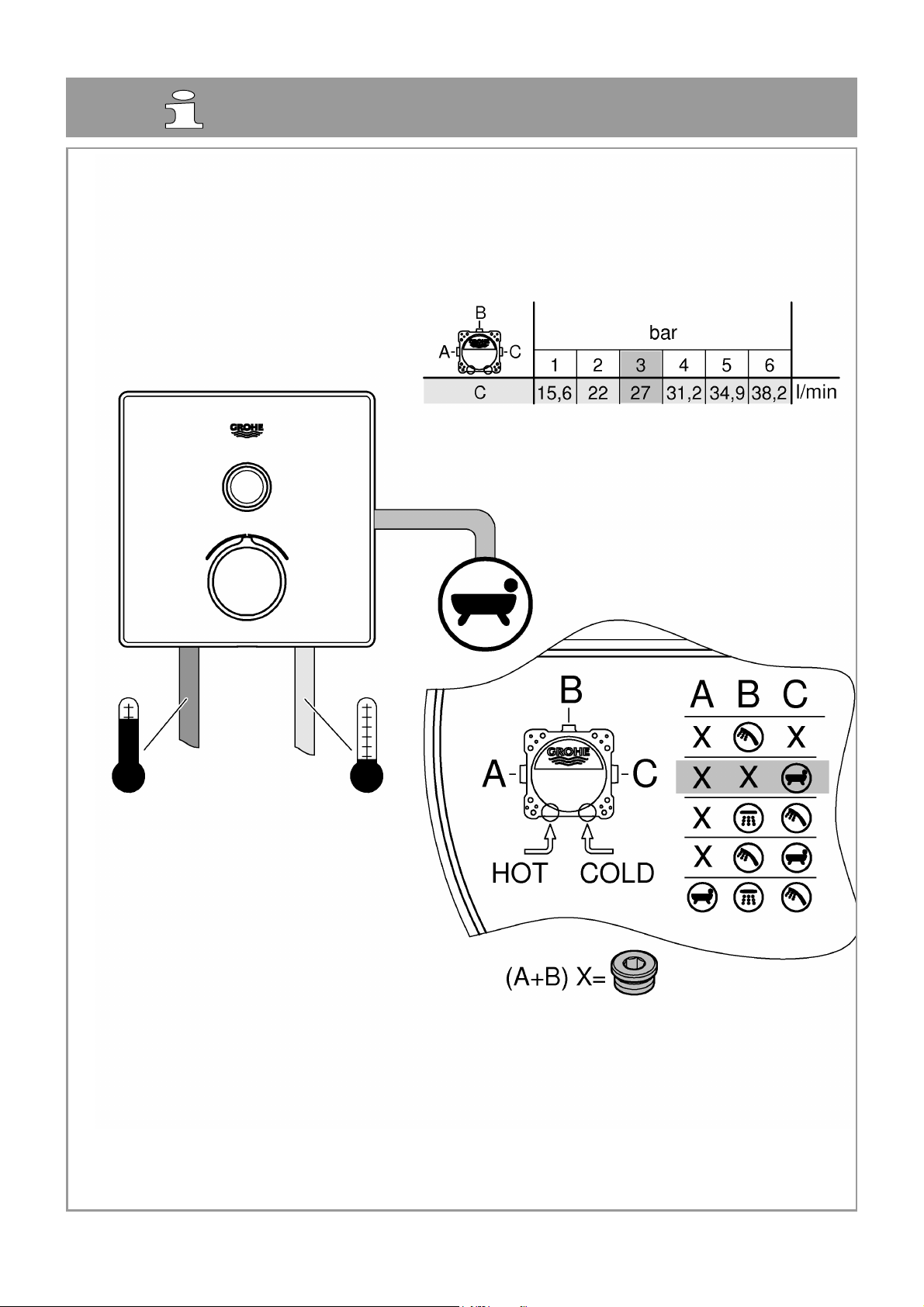

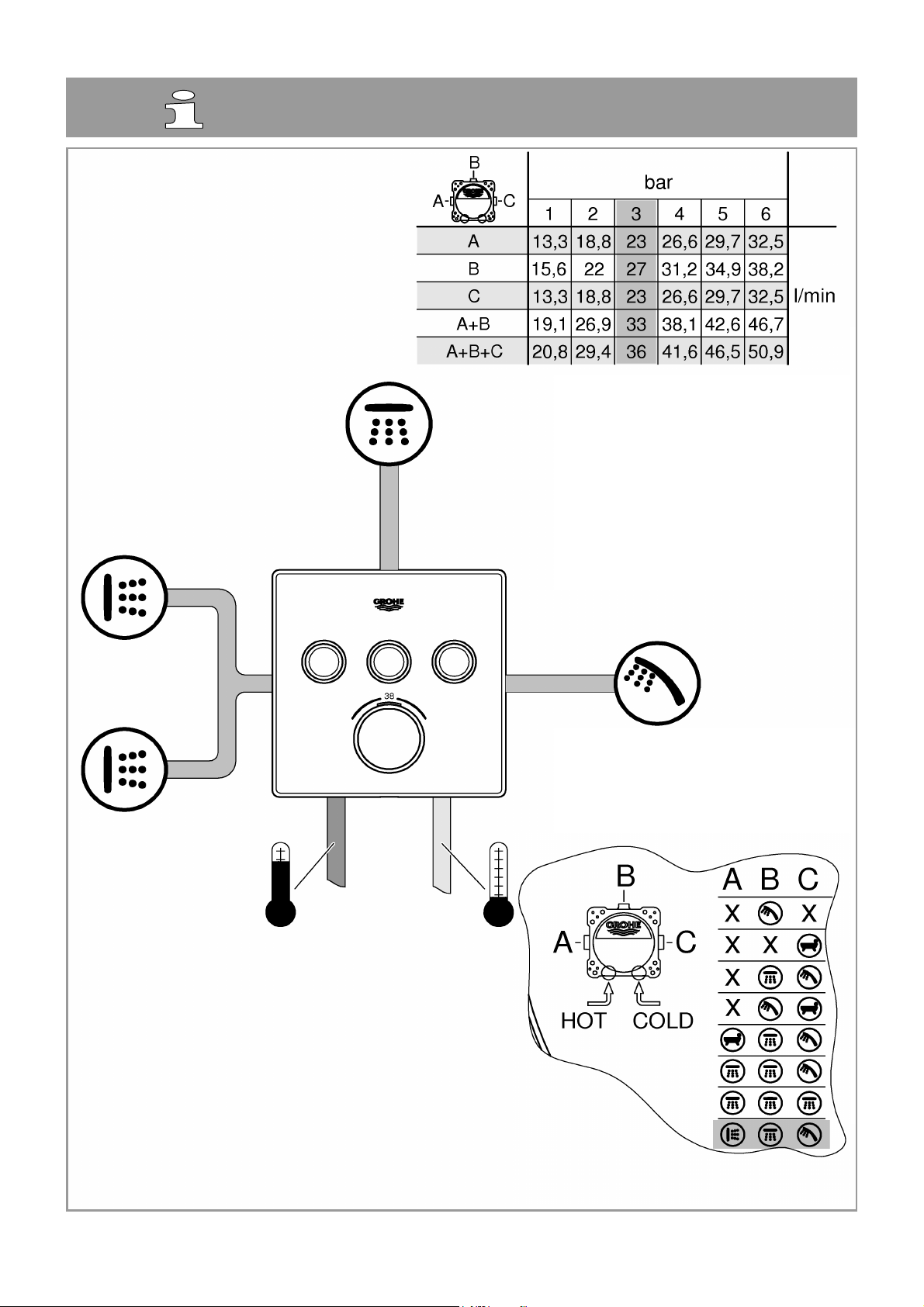

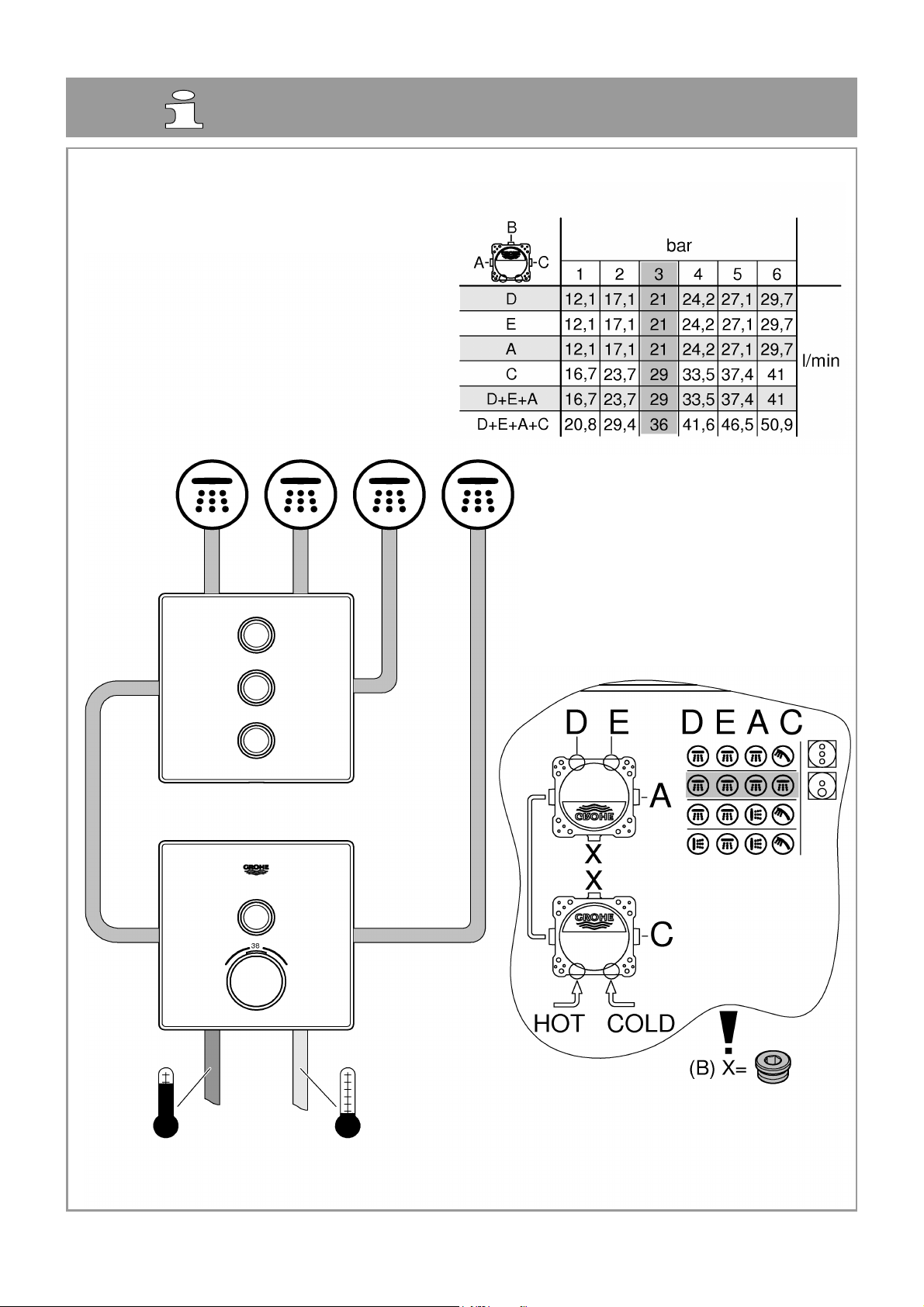

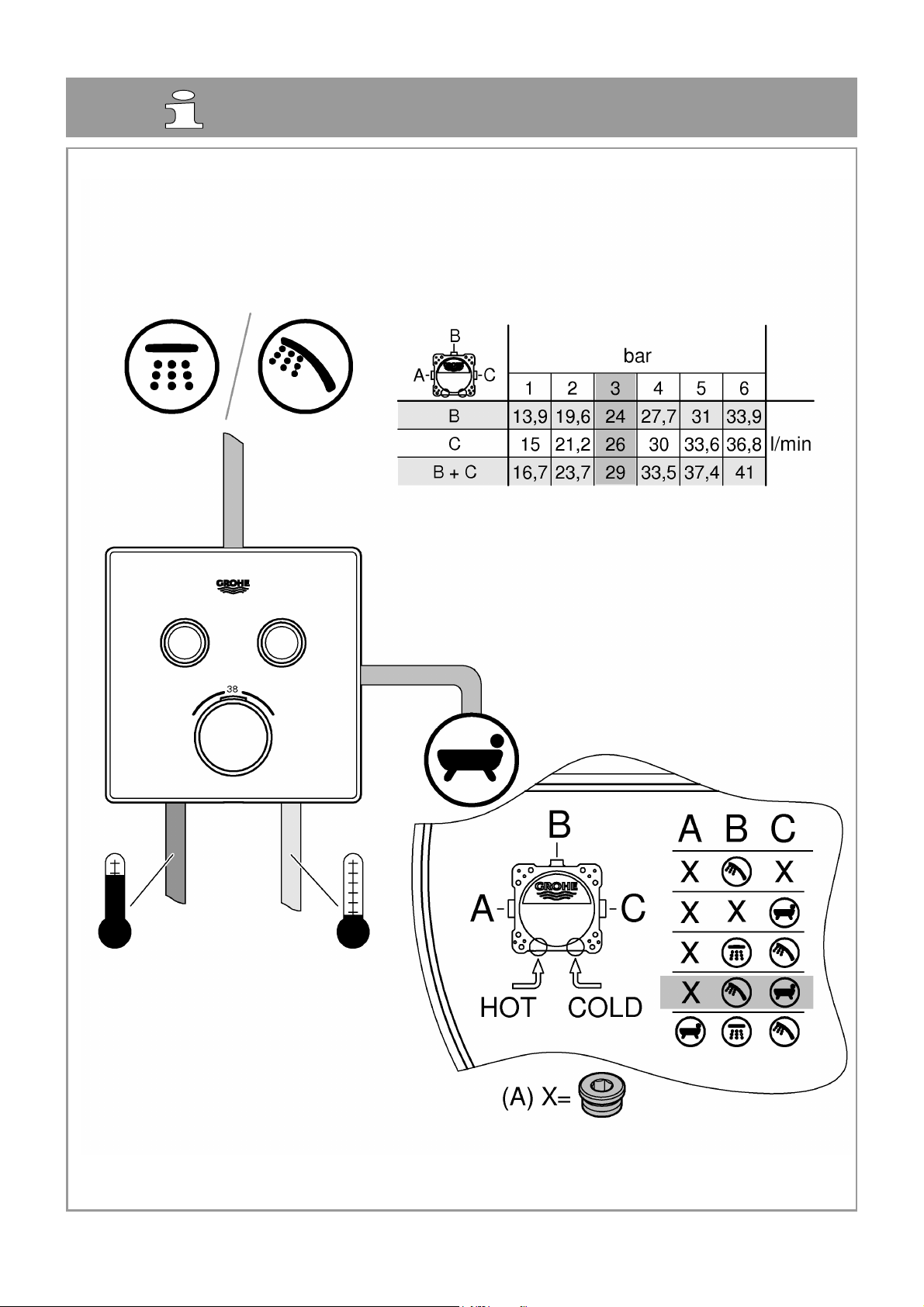

• Recommended configuration options:

- Grohtherm SmartControl see from page 25-51.

- SmartControl Mixer see from page 52-67.

- Single-Lever-Mixer see from page 68-81.

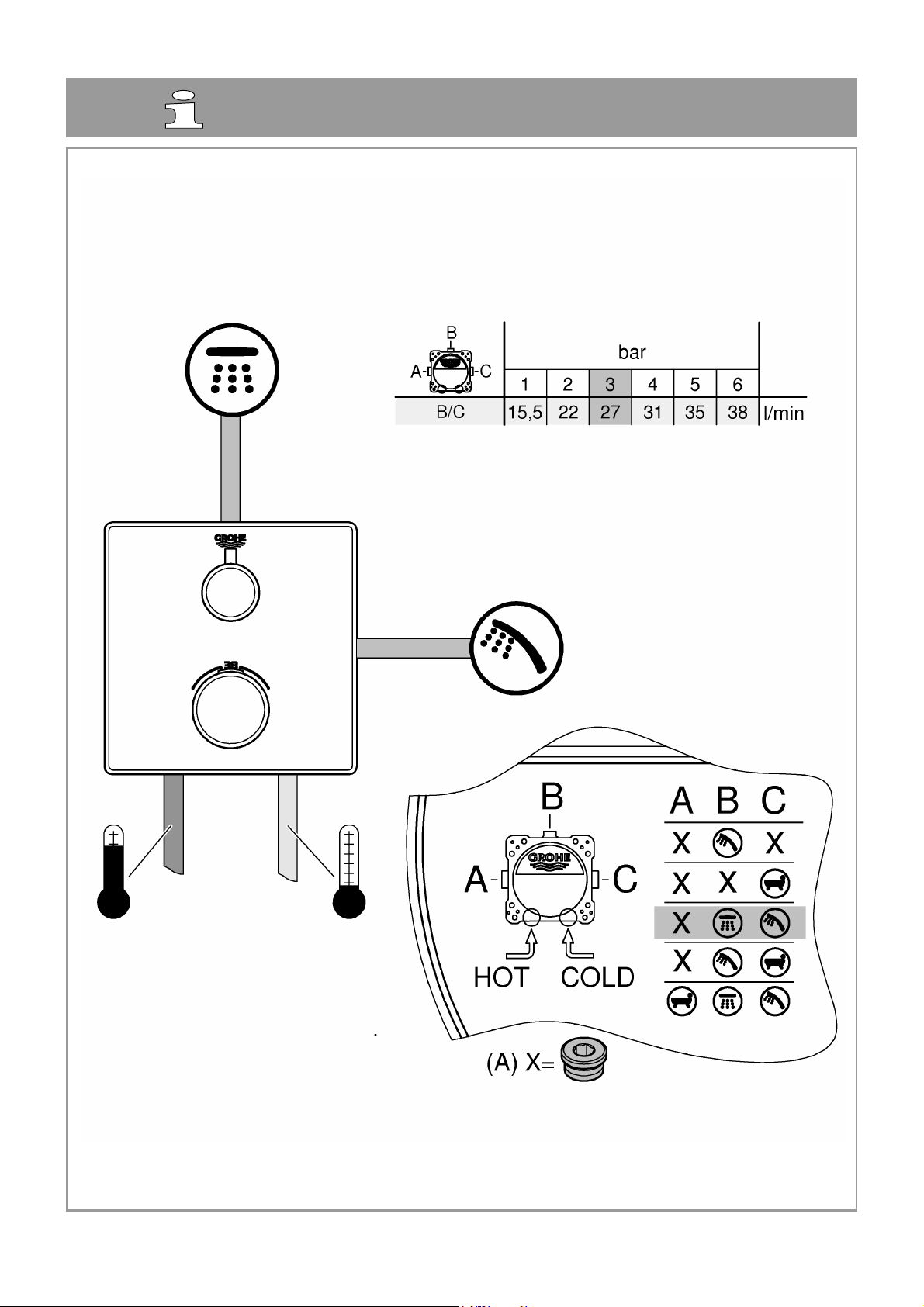

- Grohtherm 2-Handle Thermostat
see from page 82-96

• Non-binding outflows must be sealed with the
accompanying plug (X).

• Check connections for water-tightness.

• Plugs (Y) must be assembled, see page 23,
Fig. [6].

Apply carrier material as sealant, see page 24,
Fig. [9] to [11].

Plaster and tile the wall.

Do not cut the fitting template prior to final
installation.

Domaine d’application

Utilisation possible avec :

• Réservoirs sous pression

• Chauffe-eau instantanés hydrauliques/
thermiques

Le fonctionnement avec des accumulateurs sans
pression (chauffe-eau à écoulement libre) n’est

pas possible !
Caractéristiques techniques

• Pression de service max. 10 bars

• Pression d’épreuve 16 bars

Remarque :

Il est recommandé d’installer un réducteur de
pression en cas de pressions statiques supérieures
à 5 bars.

Pour la combinaison avec garnitures de trop-plein
et de remplissage la pose d’un dispositif de sécurité
autorisé par la norme EN 1717 est obligatoire.

Pour cela, veuillez respecter les consignes
suivantes :

• Le Rapido SmartBox de GROHE doit être monté
au moins 300 mm au-dessus de la baignoire. Si
une garniture de trop-plein et de remplissage est
utilisée, voir page 1.

• Le dispositif de sécurité (accessoire spécial
réf.: 14 055) doit être vissé à la place du
bouchon (Z) pré-monté.

• Dispositif de sécurité, uniquement avec inverseur

deux vannes / deux sorties.

Possibilités de montage, voir pages 19-21.

• Montage dans un support charpenté

• Montage avec entretoises

• Montage directement sur le mur

• Montage dans le mur

• Montage sur plaques de montage pour
préfabriqué ou plaques pré-fabriquées

Installation du boîtier

• Préparer des trous pour le boîtier et des fentes
pour les canalisations.

• Profondeur de montage : 75-105mm.

• Si le boîtier est installé trop en profondeur, il est
possible d’utiliser une rallonge.

Brancher les canalisations

Il convient d’utiliser les sorties prévues à cet effet.

• Possibilités de configuration recommandées :

- Grohtherm SmartControl voir à partir de la
page 25-51.

- SmartControl Mixer voir à partir de la page 52-67.

- Single-Lever-Mixer voir à partir de la page 68-81.

- Grohtherm 2-Handle Thermostat
voir à partir de la page 82-96

• Les sorties non obstruées doivent être
étanchéifiées à l’aide des bouchons (X) fournis.

• Vérifier l’étanchéité des raccordements.

• Les bouchons (Y) doit être monté,
voir page 23, fig. [6].

Monter le support pour le produit d’étanchéité,

voir page 24, fig. [9] à [11].

Enduire complètement le mur et le carreler.
Ne pas raccourcir le gabarit de montage avant le

montage final.

Campo de aplicación

Es posible el funcionamiento con:

• Acumuladores de presión

• Calentadores instantáneos con control hidráulico/
térmico

No es posible el funcionamiento con acumuladores
sin presión (calentadores de agua sin presión).

Datos técnicos

• Presión de utilización máx. 10 bares

• Presión de verificación 16 bares

Nota:

Si la presión en reposo es superior a 5 bares, se
recomienda instalar un reductor de presión para
alcanzar los valores de emisión de ruidos.
Según la normativa EN1717, es necesario disponer
de un dispositivo de seguridad autorizado para
combinar el juego para llenado y el rebose de
bañeras.

3

Para eso, tenga en cuenta lo siguiente:

I

• GROHE Rapido SmartBox se debe montar como

mínimo 300 mm por encima del borde de la
bañera, en caso de que se utilice un juego para
llenado y rebose de bañeras, véase la página 1.

• En lugar del tapón premontado (Z), se debe
enroscar el dispositivo de seguridad (accesorio
opcional n.º de pedido: 14 055).

• Dispositivo de seguridad solo en conexión con
inversor de dos válvulas / dos vías.

Posibilidades de montaje, véanse las
páginas 19-21.

• Montaje en una pared de tablones

• Montaje con separador

• Montaje directo en la pared

• Montaje en la pared

Montaje en placas de montaje de viviendas
prefabricadas o células acabadas

Instalación de la caja

• Hacer orificios en la caja así como ranuras en las
tuberías.

• Profundidad de montaje 75-105mm.

• Si la caja se ha montado en un sitio demasiado
profundo, se puede introducir una prolongación.

Conectar las tuberías

Se deben utilizar las salidas previstas para ello.

• Posibilidades de configuración recomendadas:

- Véase Grohtherm SmartControl a partir de la
página 25-51.

- Véase SmartControl Mixer a partir de la
página 52-67.

- Véase Single-Lever-Mixer a partir de la
página 68-81.

- Véase Grohtherm 2-Handle Thermostat
a partir de la página 82-96

• Las salidas libres se deben sellar con el tapón
suministrado (X).

• Comprobar la estanqueidad de las conexiones.

• Los tapónes (Y) se debe montar, véase la
página 23, fig. [6].

Conseguir material de base para el
impermeabilizante, véase la página 24, fig. [9]

hasta la [11].

Concluir el enlucido y alicatado de la pared.
No acortar la plantilla de montaje antes de

proceder con la instalación de acabado.

Campo di applicazione

L'utilizzo è possibile con:

• Accumulatori a pressione

• Scaldabagni istantanei a regolazione idraulica/
termica

Non è possibile il funzionamento con accumulatori
senza pressione (accumulatori acqua calda a
circuito aperto)!

Dati tecnici

• Pressione di esercizio max. 10 bar

• Pressione di prova 16 bar

Nota:

Per il mantenimento delle emissioni di rumore con
le pressioni statiche al di sopra di 5 bar bisogna
installare un riduttore di pressione.

Per la combinazione con set di riempimento e
troppo pieno della vasca è prevista una sicurezza
omologata secondo EN1717.

Devono essere pertanto rispettate le seguenti
prescrizioni:

• GROHE Rapido SmartBox deve essere montato
almeno 300 mm al di sopra del bordo vasca; se si
utilizza un set di riempimento e troppopieno,
vedere pagina 1.

• Il dispositivo di sicurezza (accessorio speciale
N. ord. 14 055) deve essere installato al posto del
tappo (Z) premontato.

• Dispositivo di sicurezza solo in combinazione con
deviatore a due valvole / due vie.

Opzioni di montaggio, vedi pagina 19-21.

• Montaggio su perni prigionieri

• Montaggio con distanziatori

• Montaggio diretto a parete

• Montaggio a parete

• Montaggio su elementi prefabbricati per la casa o
su celle prefabbricate

Installazione del Box

• Eseguire i fori per il box e le scanalature per i
tubi.

• Profondità interna di montaggio 75-105mm.

• Se il box viene montato troppo in profondità è
possibile utilizzare una prolunga.

Allacciamento delle tubazioni.

Bisogna utilizzare qui le apposite uscite.

• Possibilità di configurazione consigliate:

- Grohtherm SmartControl, vedi da pagina 25-51.

- SmartControl Mixer, vedi da pagina 52-67.

- Single-Lever-Mixer, vedi da pagina 68-81.

- Grohtherm 2-Handle Thermostat,
vedi da pagina 82-96

• Le uscite inutilizzate devono essere chiuse con i
tappi (X) in dotazione.

4

• Controllare la tenuta dei raccordi.

NL

S

• Devono essere montati i tappi (Y), vedi
pagina 23, fig. [6].

Montare il materiale di tenuta per il sigillante,
vedi pagina 24, fig. [9] fino a [11].

Rifinire la parete e applicare le piastrelle.
Non accorciare la dima di montaggio prima

dell’installazione definitiva.

Toepassingsgebied

Te gebruiken in combinatie met:

•Boilers

• Cv-ketels met warmwatervoorziening/geisers

Het gebruik met lagedrukboilers (open
warmwatertoestellen) is niet mogelijk!

Technische gegevens

• Werkdruk max. 10 bar

• Testdruk 16 bar

Aanwijzing:

Voor het nakomen van de geluidswaarden dient bij
statische drukken boven 5 bar een
drukreduceerventiel te worden ingebouwd.

Voor de combinatie met bad- en overloopgarnituren
is conform EN1717 een goedgekeurde
veiligheidsvoorziening verplicht.

Daarbij moet op het volgende worden gelet:

• De GROHE Rapido SmartBox moet minimaal
300 mm boven de badrand worden gemonteerd.
Zie pagina 1 bij gebruik van een badvul- en
overloopgarnituur.

• De veiligheidsvoorziening (speciale toebehoren
bestelnr.: 14 055) moet er in plaats van de
voorgemonteerde plug (Z) worden ingeschroefd.

• Veiligheidsvoorziening, alleen in combinatie met

twee kranen / twee wegsomstelling.

Inbouwmogelijkheden, zie pagina's 19-21.

• Montage op staanderwerk

• Montage met afstandhouders

• Montage direct op de wand

• Montage in de wand

• Montage op montageplaten voor prefab­woningen of kant-en-klare ruimtes

De Box installeren

• Maak gaten voor de Box en sleuven voor de
buisleidingen.

• Inbouwdiepte 75-105mm.

• Wanneer de Box te diep is ingebouwd, kan een
verlenging worden gebruikt.

Leidingen aansluiten

Hiervoor moeten de daarvoor bestemde
aansluitopeningen worden gebruikt.

• Aanbevolen configuratiemogelijkheden:

- Grohtherm SmartControl, zie vanaf pagina 25-51.

- SmartControl Mixer, zie vanaf pagina 52-67.

- Single-Lever-Mixer, zie vanaf pagina 68-81.

- Grohtherm 2-Handle Thermostat,
zie vanaf pagina 82-96.

• Niet gebruikte aansluitopeningen moeten met de
bijgeleverde plug (X) worden afgedicht.

• Controleer de aansluitingen op lekkages.

• Plugs (Y) moet worden gemonteerd, zie
pagina 23, afb. [6].

Dragermateriaal voor het afdichtmiddel
aanbrengen, zie pagina 24, afb. [9] tot [11].

Bepleister de wand en breng de wandtegels
aan.

Kort de inbouwsjabloon vóór de eindassemblage

niet in.

Användningsområde

Drift är möjlig med:

• Tryckbehållare

• Termiskt/hydrauliskt styrda vattenvärmare

Drift med trycklösa behållare (öppna
varmvattenberedare) är inte möjlig!

Tekniska data

• Drifttryck max. 10 bar

• Kontrolltryck 16 bar

Anvisning:

För att inte överstiga ljudnivån ska en
reduceringsventil installeras om vilotrycket
överstiger 5 bar.

För kombination med badkarspåfyllnings- och
bräddavloppssats krävs en godkänd
säkerhetsanordning enligt EN1717.

Då ska följande observeras:

• GROHE Rapido SmartBox måste monteras minst
300 mm över badkarskanten om vattenpåfyllning
och bräddavlopp används, se sidan 1.

• Säkerhetsanordningen (specialtillbehör
best.-nr: 14 055) måste skruvas in istället
för de förmonterade pluggarna (Z).

• Säkerhetsanordning, endast i kombination med

två ventiler / tvåvägsomkastare.

Monteringsmöjligheter, se sida 19–21.

• Montering i väggstomme

• Montering med distanshållare

5

• Montering direkt på väggen

DK

N

• Montering i väggen

• Montering på monteringsplattor för
prefabricerade hus eller moduler

Installation av box

• Gör hål för boxen och slitsar för rörledningarna.

• Monteringsdjup 75–105mm.

• Om boxen är monterad för djupt ner kan en
förlängning sättas in.

Anslut rörledningarna

De avsedda utloppen ska användas.

• Rekommenderade konfigurationsmöjligheter:

- Grohtherm SmartControl, se fr.o.m. sida 25-51.

- SmartControl Mixer, se fr.o.m. sida 52-67.

- Single-Lever-Mixer, se fr.o.m. sida 68-81.

- Grohtherm 2-Handle Thermostat,
se fr.o.m. sida 82-96

• Överblivna utlopp måste tätas med de
medföljande pluggarna (X).

• Kontrollera att anslutningarna är täta.

• Pluggarna (Y) måste monteras, se sida 23,
fig. [6].

Applicera fästmaterial för tätningsmedel,
se sida 24, fig. [9] till [11].

Putsa färdigt väggen och lägg på
kakelplattorna.

Korta inte av monteringsschablonen före
färdiginstallationen.

Anvendelsesområde

Kan bruges med:

• Trykbeholdere

• Termisk/hydraulisk styrede
gennemstrømningsvandvarmere

Brug med trykløse beholdere (åbne vandvarmere)
er ikke mulig!

Tekniske data

• Driftstryk maks. 10 bar

• Prøvetryk 16 bar

Bemærk:

For at overholde støjgrænserne skal der ved
hviletryk over 5 bar monteres en trykbegrænser.

Til kombinationen med fyldnings- og
overløbsarmaturer kræves der iht. EN1717 en
godkendt sikkerhedsanordning.

Overhold følgende:

• GROHE Rapido SmartBox skal monteres mindst
300mm over karrets kant, hvis der anvendes et
fyldnings- og overløbsarmatur, se side 1.

• Sikkerhedsanordningen (specialtilbehør
bestillingsnr.: 14 055) skal skrues i i stedet for de
formonterede propper (Z).

• Sikkerhedsanordning, kun i forbindelse med

to ventiler / to vejs-omstilling.

Monteringsmuligheder, se side 19-21.

• Montering i rammekonstruktion

• Montering med afstandsholdere

• Montering direkte på væggen

• Montering i væggen

• Montering på monteringsplader til præfabrikerede
elementer eller præfabrikerede kabiner

Installation af boks

• Lav huller til boksen samt slidser til
rørledningerne.

• Monteringsdybde 75-105mm.

• Hvis boksen er monteret for dybt, kan der
anvendes en forlængelse.

Tilslutning af rørledninger

De dertil beregnede afløb skal anvendes.

• Anbefalede konfigurationsmuligheder:

- Grohtherm SmartControl, se fra side 25-51.

- SmartControl Mixer, se fra side 52-67.

- Single-Lever-Mixer, se fra side 68-81.

- Grohtherm 2-Handle Thermostat,
se fra side 82-96

• Åbne afløb skal lukkes med de medfølgende
propper (X).

• Kontrollér, at tilslutningerne er tætte.

• Proppen (Y) skal monteres, se side 23, fig. [6].

Anbring bærende materiale for tætningsmidlet,

se side 24, fig. [9] til [11].

Puds væggen færdig, og sæt fliser op.

Monteringsskabelonen må ikke afkortes før
færdiginstallationen.

Bruksområde

Kan brukes med:

• Trykkmagasiner

• Termisk/hydraulisk styrte varmtvannsberedere

Bruk med lavtrykksmagasiner (åpne varmtvanns­beredere) er ikke mulig!

Tekniske data

• Driftstrykk maks. 10 bar

• Kontrolltrykk 16 bar

Merk:

For å overholde støyverdiene må det monteres en
reduksjonsventil ved statisk trykk over 5 bar.

6

For kombinasjonen med badekar- og

FIN

PL

overløpsarmatursett kreves det en godkjent
sikkerhetsanordning iht. EN1717.

Vær oppmerksom på følgende:

• GROHE Rapido SmartBox må monteres min.
300 mm over kanten på badekaret hvis det
brukes badekar- og overløpsarmatur, se side 1.

• Sikkerhetsanordningen (spesialtilbehør
best.nr.: 14 055) må skrus inn i stedet for den
forhåndsmonterte pluggen (Z).

• Sikkerhetsanordning, bare i forbindelse med

to ventiler / to veisomstilling.

Monteringsmuligheter, se side 19-21.

• Montering i stendervegg

• Montering med avstandsholdere

• Montering direkte på veggen

• Montering i veggen

• Montering på prefabrikkerte monteringsplater
eller ferdige bad

Installasjon av boksen

• Lag hull for boksen samt fordypninger for
rørledningene.

• Monteringsdybde 75-105mm.

• Hvis boksen er montert for dypt kan det settes inn
en forlengelse.

Koble til rørledningene

Utgangene som er ment for dette må brukes.

• Anbefalte konfigurasjonsmuligheter:

- Grohtherm SmartControl, se fra side 25-51.

- SmartControl Mixer, se fra side 52-67.

- Single-Lever-Mixer, se fra side 68-81.

- Grohtherm 2-Handle Thermostat,
se fra side 82-96

• Utganger som ikke brukes må tettes med de
vedlagte pluggene (X).

• Kontroller at tilkoblingene er tette.

• Plugg (Y) må monteres, se side 23, bilde [6].

Sett på holdematerialet for tetningsmiddelet,

se side 24, bilde [9] til [11].

Puss ferdig veggen og legg på fliser.

Monteringsmalen må ikke forkortes før
ferdiginstalleringen.

Käyttöalue

Käyttö on mahdollista seuraavien laitteiden kanssa:

• Painevaraajat

• Termisesti/hydraulisesti ohjattujen
läpivirtauskuumentimien kanssa

Käyttö paineettomien säiliöiden (avoimien
lämminvesiboilerien) kanssa ei ole mahdollista!

Tekniset tiedot

• Käyttöpaine maks. 10 bar

• Testipaine 16 bar

Ohje:

Jotta sallittuja meluarvoja ei ylitetä, on laitteeseen
asennettava paineenalennin lepopaineen
ylittäessä 5 baria.

Yhdessä ammeentäyttö- ja ylivuotovarustusten
kanssa on hankittava turvalaitteisto EN1717:n
mukaisesti.

Huomaa seuraavat seikat:

• GROHE Rapido SmartBox on asennettava
vähintään 300 mm ammeen reunan yläpuolelle,
jos käytetään ammeentäyttö- ja
ylivuotovarustusta, katso sivu 1.

• Turvalaitteisto (erityistilausnumero: 14 055) on
ruuvattava esiasennettujen tulppien (Z) käytön
sijaan.

• Turvalaitteisto, vain

kaksi venttiiliä / kaksi tievaihtimen yhteydessä.

Asennusmahdollisuudet, katso sivu 19–21.

• Asennus koolattuihin seiniin

• Asennus välikkeiden avulla

• Asennus suoraan seinään

• Asennus seinään

• Asennus valmiselementteihin tai valmissoluihin

Laatikon asennus

• Tee reiät laatikkoa ja raot vesijohtoja varten.

• Asennussyvyys 75–105mm.

• Jos laatikko on asennettu liian syvälle, voidaan
käyttää jatkokappaletta.

Putkien liittäminen

Käytä tarkoitukseen varattuja lähtöjä.

• Suositellut määritysvaihtoehdot:

- Grohtherm SmartControl, katso alkaen
sivu 25-51.

- SmartControl Mixer, katso alkaen sivu 52-67.

- Single-Lever-Mixer, katso alkaen sivu 68-81.

- Grohtherm 2-Handle Thermostat,
katso alkaen sivu 82-96

• Vapaat lähdöt on tiivistettävä oheisilla tulpilla (X).

• Tarkista liitäntöjen tiiviys.

• Tulpat (Y) on asennettava, katso sivu 23,
kuva [6].

Kokoa tiivisteen kannatinmateriaali, katso
sivu 24, kuvat [9]–[11].

Tasoita seinä valmiiksi ja laatoita se.
Älä lyhennä asennusmallilevyä ennen

valmisasennusta.

Zakres stosowania

Można używać z:

• podgrzewaczami ciśnieniowymi

• sterowanymi termicznie/hydraulicznie
podgrzewaczami przepływowymi

7

Użytkowanie z bezciśnieniowymi podgrzewaczami

UAE

wody (pracującymi w systemie otwartym) nie jest
możliwe!

Dane techniczne

•Ciśnienie robocze maks. 10 bar

•Ciśnienie kontrolne 16 bar

Wskazówka:

Aby utrzymać odpowiedni poziom hałasu, przy
ciśnieniu statycznym powyżej 5 bar konieczne jest
zamontowanie reduktora ciśnienia.

W celu połączenia z zestawem wylewki wannowej
i zestawem przelewowym zgodnie z normą
EN 1717 konieczny jest montaż zabezpieczenia.

W tym celu należy przestrzegać poniższych
zaleceń:

• GROHE Rapido SmartBox musi być
zamontowany minimum 300 mm od brzegu
wanny, w razie zastosowania zestawu
wannowych baterii wypełniających i zestawu
odpływowo-przelewowego, patrz strona 1.

• Zabezpieczenie (wyposażenie dodatkowe
nr kat. 14 055) trzeba zamocować wmiejsce
zamontowanych korków (Z).

•Urządzenie zabezpieczające, tylko w
zastosowaniu z dwoma zaworami / dwoma
drożnym przełącznikiem.

• Opcje montażu: patrz s. 19

• Montaż w stelażu ścianki działowej

• Montaż zużyciem wsporników dystansowych

• Montaż bezpośrednio na ścianie

• Montaż w ścianie

Montaż na płycie montażowej gotowego domu lub
w kontenerze mieszkalnym

Instalacja Boxu

• Przygotować otwory dla Boxu oraz szczeliny pod
przewody rurowe.

•Głębokość montażu 75–105mm.

•Jeśli Box jest zamontowany zbyt głęboko, można
użyć przedłużenia.

Podłączyć przewody rurowe

Użyć przewidzianych do tego celu odgałęzień.

• Zalecane konfiguracje:

- Grohtherm SmartControl: patrz s. 25-51 i nast.

- SmartControl Mixer: patrz s. 52-67 i nast.

- Single-Lever-Mixer: patrz s. 68-81 i nast.

- Grohtherm 2-Handle Thermostat:
patrz s. 82-96 i nast.

• Wolne odgałęzienia uszczelnić przy użyciu
dołączonych korków (X).

• Sprawdzić szczelność przyłączy.

• Konieczny jest montaż korka (Y): patrz s. 23,
rys. [6].

łożyć materiał nośny dla środka

Na
uszczelniającego, patrz s. 24, rys. od [9] do [11].

Otynkować ścianę i wyłożyć płytkami.

Przed montażem końcowym nie przycinać
szablonu montażowego.

–21.

8

GR

Πεδίο εφαρμογής

CZ

Η λειτουργία είναι δυνατή με:

• Θερμοσίφωνες αποθήκευσης σε ατμοσφαιρική

πίεση

• Θερμικά/υδραυλικά ρυθμιζόμενους

ταχυθερμοσίφωνες

Δεν είναι δυνατή η λειτουργία με συσσωρευτές
χωρίς πίεση (ανοιχτές συσκευές ετοιμασίας ζεστού
νερού)!

Τεχνικά στοιχεία

• Πίεση λειτουργίας έως 10 bar

• Πίεση ελέγχου 16 bar

Παρατήρηση:

Για την τήρηση των ορίων θορύβου, θα πρέπει να
τοποθετείται σε πιέσεις ηρεμίας άνω των 5 bar μια
συσκευή μείωσης της πίεσης.

Για τον συνδυασμό με σετ πλήρωσης και σετ
υπερχείλισης
ασφαλείας. σύμφωνα με το EN1717.

Σε αυτό πρέπει να λαμβάνετε υπόψη τα εξής:

• Το GROHE Rapido SmartBox πρέπει να
τοποθετηθεί τουλάχιστον 300mm πάνω από τη
στεφάνη της μπανιέρας, εάν χρησιμοποιείται
σύστημα πλήρωσης και υπερχείλισης της
μπανιέρας, ανατρέξτε στη σελίδα 1.

• Η διάταξη ασφαλείας (πρόσθετος εξοπλισμός αρ.
παραγγελίας: 14 055) πρέπει να βιδώνεται στη
θέση από τις προσυναρμολογημένες τάπες (Z).

• Συσκευή ασφαλείας, μόνο σε συνδυασμό με

δύο βαλβίδες / αμφίδρομη μετατροπή.

Δυνατότητες τοποθέτησης, βλ. σελίδα 19-21.

προβλέπεται μια εγκεκριμένη διάταξη

• Συναρμολόγηση στον σκελετό

• Συναρμολόγηση με αποστάτες

• Συναρμολόγηση απευθείας στον τοίχο

• Συναρμολόγηση εντός του τοίχου

• Συναρμολόγηση σε προκάτ πλάκα τοποθέτησης
ή σε προκάτ κέλυφος

Εγκατάσταση του Box

• Ανοίξτε τις οπές για το Box και
θα τοποθετηθούν οι σωληνώσεις παροχής.

• Βάθος τοποθέτησης 75-105mm.

• Αν το Box τοποθετηθεί πολύ βαθιά τότε μπορεί να
χρησιμοποιηθεί προέκταση.

Σύνδεση σωληνώσεων

Πρέπει να χρησιμοποιούνται οι σχετικά
προβλεπόμενες έξοδοι.

• Προτεινόμενες δυνατότητες ρύθμισης:

- Grohtherm SmartControl βλ. από σελίδα 25-51.

- SmartControl Mixer βλ. από σελίδα 52-67.

- Single-Lever-Mixer βλ. από σελίδα 68-81.

- Grohtherm 2-Handle Thermostat
βλ. από σελίδα 82-96

• Οι μη κατειλημμένες
στεγανοποιούνται με τις συνοδευτικές τάπες (X).

• Ελέγξτε τη στεγανότητα των συνδέσεων.

• Πρέπει να τοποθετούνται οι τάπες (Y),
βλ. σελίδα 23, εικ. [6].

Τοποθετείτε το υλικό βάσης για το
στεγανοποιητικό υλικό, βλ. σελίδα 24, εικ. [9]

έως [11].

Σοβατίστε και τοποθετήστε πλακάκια στον
τοίχο.

Μην κόβετε το σχέδιο συναρμολόγησης πριν από

την τελική τοποθέτηση.

Oblast použití

Provoz je možný s:

• tlakovými zásobníky

• tepelně/hydraulicky řízenými průtokovými
ohřívači

Provoz s beztlakovými zásobníky (otevřenými
zásobníky na přípravu teplé vody) není možný!

Technické údaje

• Provozní tlak max. 10 barů

• Zkušební tlak 16 barů

Upozornění:

Pro dodržení předepsaných hodnot hluku nutno při
statických tlacích vyšších než 5 barů namontovat
redukční ventil.

Pro kombinaci se soupravami pro napouštění
a přepad vody je podle normy EN 1717 předepsáno
použití schváleného bezpečnostního zařízení.

έξοδοι πρέπει να

τις εγκοπές όπου

9

Je nutné dodržovat následující:

H

• Pokud se použije vanová armatura souprava pro
přepad vody, je potřeba GROHE Rapido
SmartBox namontovat s přesazením o
min. 300 mm nad okraj vany, viz strana 1.

• Bezpečnostní zařízení (zvláštní příslušenství,
obj. čís. 14 055) se musí našroubovat namísto
předem namontovaných zátek (Z).

• Bezpečnostní zařízení, pouze ve spojení s

dvěma ventily / dvoucestným přepínáním.

Možnosti montáže, viz strana 19-21.

• Montáž do prefabrikovaných stěn

• Montáž s distančními držáky

• Montáž přímo na stěnu

• Montáž do stěny

• Montáž na prefabrikované montážní desky pro
stavbu domů nebo prefabrikované buňky

Instalace boxu

• Zhotovte otvory pro box a výřezy pro potrubí.

• Montážní hloubka 75-105mm.

• Pokud je box namontovaný příliš hluboko, může
se použít prodloužení.

Připojení potrubí

Musí se použít výstupy, které jsou k tomuto účelu
určeny.

• Doporučené možnosti konfigurace:

- Grohtherm SmartControl viz od strany 25-51.

- SmartControl Mixer viz od strany 52-67.

- Single-Lever-Mixer viz od strany 68-81.

- Grohtherm 2-Handle Thermostat
viz od strany 82-96.

• Výstupy, které zůstanou volné, se musí utěsnit
přiloženými zátkami (X).

• Zkontrolujte těsnost spojů.

• Musí se namontovat zátka (Y), viz strana 23,
obr. [6].

Naneste podkladový materiál pro těsnicí
prostředek,

Stěnu načisto omítněte a obložte.

Montážní šablonu zkraťte až po kompletním
dokončení instalace.

Felhasználási terület

Az eszköz az alábbiakhoz használható:

• nyomásálló tartályok

• termikus/hidraulikus vezérlésű átfolyó-rendszerű
vízmelegítők

Nyomás nélküli melegvíztárolókhoz (nyílt üzemű
vízmelegítőkhöz) nem használható!

viz strana 24, obr. [9] až [11].

Műszaki adatok

• Üzemi nyomás max. 10 bar

• Próbanyomás 16 bar

Figyelmeztetés:

A zajértékek betartásához 5 bar feletti nyugalmi
nyomási értékek esetén nyomáscsökkentőt kell
beépíteni.
Kádtöltő és túlfolyó garnitúrákkal történő
kombinációkhoz az EN 1717 alapján engedélyezett
biztonsági berendezés az előírás.
Ilyenkor az alábbiakra ügyeljen:

• Kádtöltő és túlfolyó garnitúra alkalmazása esetén
a GROHE Rapido SmartBoxot min. 300 mm-rel a
kádszél fölé kell szerelni, lásd az 1. oldalt.

• A biztonsági berendezést (14 055 megr.- sz.
speciális tartozék) az előreszerelt dugó (Z)
helyére kell becsavarozni.

• Biztonsági berendezés, csak

két szelepes / két utas átalakítóval együtt.

Beépítési lehetőségek, ld. 19-21. oldal.

• Szerelés állványzatban

• Szerelés távtartókkal

• Szerelés közvetlenül a falra

• Szerelés a falba

• Szerelés készház szerelőlapokra vagy
készcellákra

A Box telepítése

• Fúrjuk ki a lyukakat a Box-nak és készítsük el a
vájatokat a csővezetékeknek.

• Beszerelési mélység 75-105mm

• Ha a Box túl mélyen van beépítve, használhatunk
hosszabbítót.

Csatlakoztassa a csővezetékeket

Az erre szolgáló kimeneteket kell használni.

• Ajánlott konfigurációs lehetőségek:

- Grohtherm SmartControl, ld. az 25-51 oldaltól.

- SmartControl Mixer, ld. az 52-67 oldaltól.

- Single-Lever-Mixer, ld. az 68-81 oldaltól..

- Grohtherm 2-Handle Thermostat,
ld. az 82-96 oldaltól.

• A szabadon maradt kimeneteket a csomagban
található dugóval (X) kell leszigetelni.

•Ellenőrizze a csatlakozások tömítettségét.

• Fel kell szerelni a dugót (Y), ld. 23 oldal, [6] ábra.

Vigye fel a tömítőanyag hordanyagát,

ld. 24 oldal, [9] – [11] ábra.

Vakolja le és csempézze készre a falat.

A beépítési sablont tilos a készreszerelés előtt
levágni.

10

P

Campo de aplicação

TR

O funcionamento é possível com:

• Termoacumuladores de pressão

• Esquentadores de água instantâneos com
comando térmico/hidráulico

Não é possível o funcionamento com reservatórios
sem pressão (esquentadores de água abertos)!

Dados técnicos

• Pressão de serviço máx. 10 bar

• Pressão de teste 16 bar

Nota:

Para respeitar os valores de ruído, deve ser
montado um redutor de pressão para pressões
estáticas superiores a 5 bar.

Para a combinação com conjuntos de enchimento
e escoamento de banheira é obrigatório aplicar um
dispositivo de segurança aprovado segundo a
norma EN1717.

Além disso, deve ser respeitado o seguinte:

• A Rapido SmartBox da GROHE deve ser
montada a uma altura de, pelo menos, 300mm
do bordo da banheira, em caso de uso de
conjunto de enchimento e transbordamento da
banheira, ver página 1.

• Em vez das tampas pré-montadas (Z), deve ser
aparafusado o dispositivo de segurança
(acessório especial com o n.º de
encomenda: 14 055).

• Dispositivo de segurança, apenas em ligação
com um inversor de duas válvulas / duas vias.

Modalidades de montagem, ver páginas 19-21.

• Montagem em suporte de calhas

• Montagem com espaçadores

• Montagem direta na parede

• Montagem dentro da parede

Montagem em placas de montagem para casas
pré-fabricadas ou cabines pré-fabricadas

Instalação da Box

• Fazer os furos para a Box, bem como as fendas
para as tubagens.

• Profundidade de montagem de 75-105mm.

• Se a Box estiver montada muito em baixo, é
possível utilizar uma extensão.

Ligar as condutas

Devem ser utilizadas as saídas previstas para o
efeito.

• Modalidades de configuração recomendadas:

- Grohtherm SmartControl, ver a partir da
página 25-51.

- SmartControl Mixer, ver a partir da página 52-67.

- Single-Lever-Mixer, ver a partir da página 68-81.

- Grohtherm 2-Handle Thermostat,
ver a partir da página 82-96

• As saídas não utilizadas devem ser fechadas
com as tampas fornecidas (X).

• Verificar a estanqueidade das ligações.

• A tampas (Y) tem de ser montada, ver página 23,
fig. [6].

Colocar o material de suporte para produtos
vedantes, ver página 24, fig. [9] a [11].

Acabar de rebocar e de colocar os azulejos na
parede.

Não encurtar a matriz de montagem antes da

instalação completa.

Kullanım alanı

Aşağıdakilerle kullanılabilir:

•Basınçlı tanklar

• Termik/hidrolik kontrollü şofbenler

Basınçsız tanklarla (açık su ısıtıcılar) çalıştırmak
mümkün değildir!

Teknik veriler

• İşletme basıncı maks. 10 bar

• Kontrol basıncı 16 bar

Uyarı:

Ses değerlerine uyulabilmesi için, 5 bar üzerindeki
basınçlarda bir basınç düşürücü takılmalıdır.

Küvet doldurma setli ve troplenli kombinasyon için
EN1717 uyarınca izin verilen bir güvenlik
tertibatının kullanılması öngörülmüştür.

Bunun için aşağıdakiler dikkate alınmalı

• GROHE Rapido SmartBox küvet kenarından en
az 300 mm yukarıya monte edilmelidir, küvet
doldurma ve taşma donanımı kullanılıyorsa, bkz.
sayfa 1.

• Için önceden monte edilmiş tapalar (Z) yerine
güvenlik tertibatı (özel aksesuar Sipariş
no.: 14 055) monte edilmelidir.

• Güvenlik tertibatı, sadece iki valfli / iki yollu
divertörler ilgili olarak.

Montaj olanakları, bkz. Sayfa 19-21.

• Direkli duvara montaj

• Ara parçalar ile montaj

•Doğrudan duvara üzerine montaj

• Duvar içine montaj

• Prefabrike montaj panelleri veya hazır hücreler
içine montaj

dır:

11

Kutu kurulumu

SK

SLO

• Kutu için delikler ve boru hatları için aralıklar açın.

• Montaj derinliği 75-105mm.

• Kutu çok derine monte edilmişse bir uzatma
kullanılabilir.

Boru hatlarının bağlanması

Bu işlem için öngörülen çıkışlar kullanılmalıdır.

• Tavsiye edilen konfigürasyon olanakları:

- Grohtherm SmartControl, bkz. Sayfa 25-51 ve
devamı.

- SmartControl Mixer, bkz. Sayfa 52-67 ve devamı.

- Single-Lever-Mixer, bkz. Sayfa 68-81ve devamı.

- Grohtherm 2-Handle Thermostat,
bkz. Sayfa 82-96 ve devamı.

•Açık kalan çıkışlar, birlikte verilen tapalarla (X)
kapatılmalıdır.

•Bağlantıların sızdırmazlığı kontrol edilmelidir.

• Tapa (Y) monte edilmelidir, bkz. Sayfa 23 ve
devamı, Şekil [6].

İzolasyon maddesi için taşıyıcı malzemeyi
uygulayın, bkz. Sayfa 24, Şekil [9] - [11].

Duvarın sıva işlerini bitirin ve fayansları
döşeyin.

Montaj şablonunu, tesisatı tamamlamadan

kısaltmayın.

Oblasť použitia

Prevádzka je možná s:

• tlakovými zásobníkmi

• tepelne/hydraulicky riadenými prietokovými
ohrievačmi

Prevádzka s beztlakovými zásobníkmi (otvorenými
ohrievačmi vody) nie je možná!

Technické údaje

• Prevádzkový tlak max. 10 barov

• Skúšobný tlak 16 barov

Upozornenie:

Pre dodržanie predpísaných hodnôt hlučnosti je
potrebné pri statických tlakoch nad 5 barov
namontovať redukčný ventil.

Pre kombináciu vaňových a prepadových armatúr
je prípustné bezpečnostné zariadenie stanovené v
norme EN1717.

Okrem toho je nutné dodržiavať nasledovné:

•Pokiaľ sa použije vaňová armatúra a súprava pre
prepad vody, je potrebné GROHE Rapido
SmartBox namontovať s presadením o min.
300 mm nad okraj vane, pozri stranu 1.

• Bezpečnostné zariadenie (zvláštne príslušenstvo
obj. čís.: 14 055) je potrebné naskrutkovať na
miesto predmontovaných zátok (Z).

• Bezpečnostné zariadenie, len v spojení s
dvoma ventilmi / dvoma cestným prepínaním.

Možnosti zabudovania, pozri strany 19-21.

• Montáž do prefabrikátových stien

• Montáž s oddeľovačmi

• Priama montáž na stenu

• Montáž na stenu

• Montáž na montážnu dosku v montovaných
domoch alebo prefabrikovaných bunkách

Inštalácia boxu

• Vytvorte otvory pre box a výrezy pre potrubia.

• Montážna hĺbka 75-105mm.

• Ak je box namontovaný príliš hlboko, je možné
použiť predĺženie.

Pripojenie potrubia

Využite na to určené odvody.

• Odporúčané možnosti konfigurácie:

- Grohtherm SmartControl pozri od strany 25-51.

- SmartControl Mixer pozri od strany 52-67.

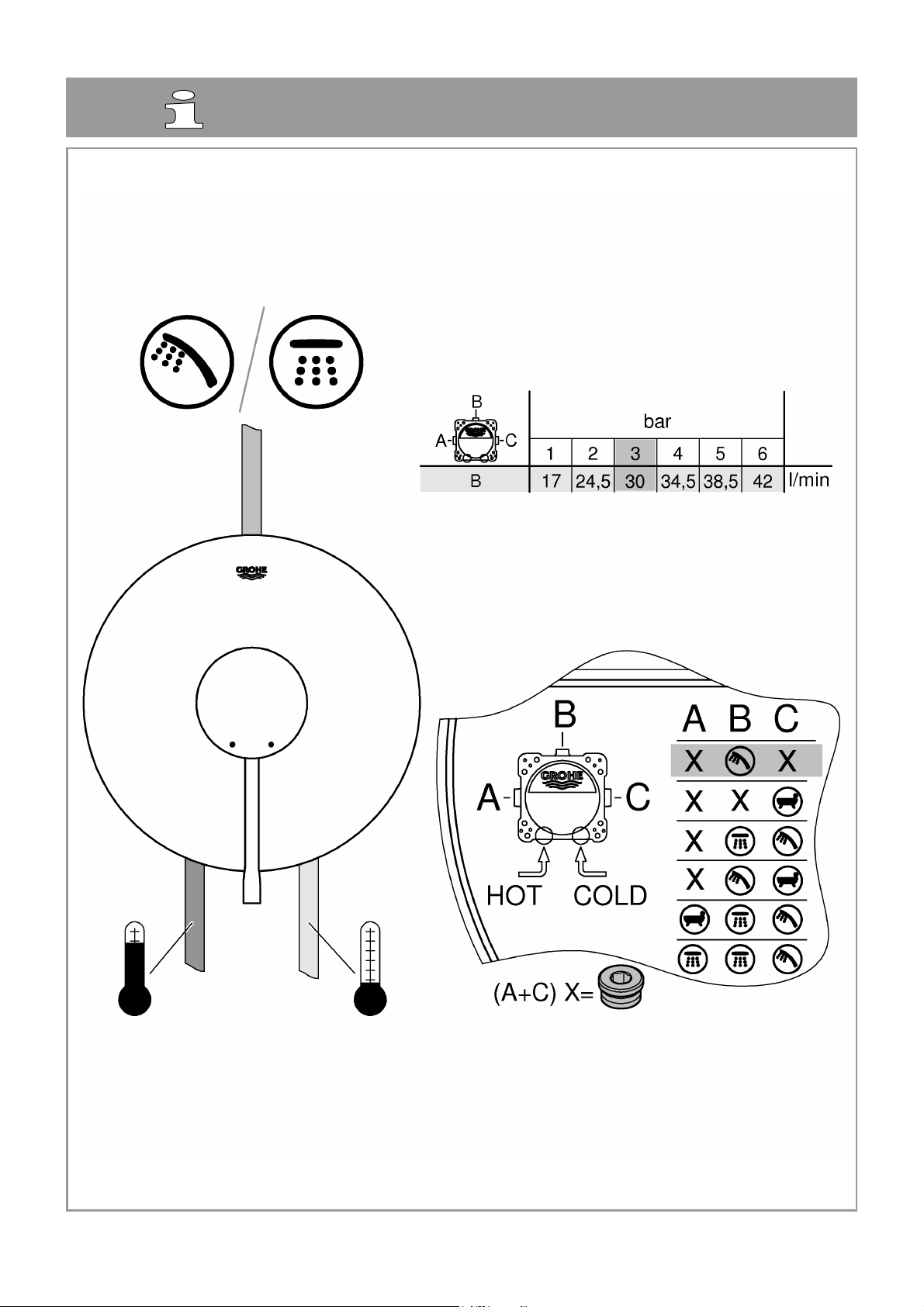

- Single-Lever-Mixer pozri od strany 68-81.

- Grohtherm 2-Handle Thermostat
pozri od strany 82-96.

• Zostávajúce odvody je potrebné uzatvoriť
priloženými zátkami (X).

• Skontrolujte tesnosť spojov.

• Namontujte zátky (Y) podľa obr. [6] na str. 23.

Naneste podkladový materiál pod tmel, pozri
str. 24 obr. [9] až [11].

Stenu načisto omietnite a obložte.

Montážnu šablónu neskracujte pred kompletným
dokončením inštalácie.

Področje uporabe

Delovanje je mogoče s:

•tlačnimi bojlerji

•termično/hidravlično krmiljenimi pretočnimi
grelniki

Uporaba z breztlačnimi zbiralniki (odprtimi grelniki
vode) ni mogoča!

Tehnični podatki

• Delovni tlak največ 10 barov

• Preizkusni tlak 16 barov

Opomba:

Za upoštevanje vrednosti hrupa je treba pri tlaku
v mirovanju, ki znaša več kot 5 barov, vgraditi
reducirni ventil.

Za kombinacijo z armaturami za polnjenje kadi in
pretočnimi garniturami je v skladu z EN1717
predpisana odobrena varnostna naprava.

Upoštevati je potrebno naslednje:

• GROHE Rapido SmartBox mora biti nameščena
najm. 300 mm nad robom kadi, če uporabljate
garnituro za polnjenje kadi in pretočno garnituro;
glejte stran 1.

12

• Varnostna naprava (dodatna oprema št.

HR

artikla: 14 055) mora biti privita namesto
prednameščenega čepa (Z).

• Varnostna naprava, samo v povezavi z dvema

ventiloma / dvema smernim preklopnim delom.

Možnosti vgradnje, glejte stran 19-21.

• Montaža na stojalo

• Montaža z distančniki

• Montaža neposredno na zid

• Montaža na zid

• Montaža na montažne plošče montažne hiše ali
montažne celice

Namestitev enote

• Potrebno je narediti luknje za enoto, kot tudi utore
za cevovode.

• Globina vgradnje 75-105mm.

• Če je enota vgrajena pregloboko je lahko
uporabljen podaljšek.

Priključitev cevne napeljave

Uporabiti je treba za to predvidene odtoke.

• Priporočene možnosti konfiguracije:

- Grohtherm SmartControl, glejte od strani 25-51.

- SmartControl Mixer, glejte od strani 52-67.

- Single-Lever-Mixer, glejte od strani 68-81.

- Grohtherm 2-Handle Thermostat,
glejte od strani 82-96.

• Proste odtoke je treba zatesniti s priloženimi
čepi (X).

• Preverite tesnjenje priključkov.

• Namestiti je treba čep (Y), glejte stran 23, sl. [6].

Nanesite nosilni material za tesnila, glejte
stran 24 sl. [9] do [11].

Obdelajte steno in obložite s ploščicami.

Vgradne šablone ne smete skrajšati, dokler
končna namestitev ni končana.

Područje primjene

Može se upotrebljavati s:

•tlačnim spremnicima

•termički/hidraulički upravljanim protočnim
grijačima vode

Uporaba s bestlačnim spremnicima
(otvorenim grijačima vode) nije moguća!

Tehnički podaci

• Radni tlak maks. 10 bara

• Ispitni tlak 16 bara

Uputa:

Za pridržavanje vrijednosti šuma pri vrijednostima
tlaka mirovanja iznad 5 bara treba ugraditi jedan
reduktor tlaka.

Za kombinaciju s garniturama za punjenje kade i
preljevnim garniturama propisana je sigurnosna
naprava odobrena u skladu s normom EN1717.

U vezi s time treba paziti na sljedeće:

• GROHE Rapido SmartBox treba montirati min.
300 mm iznad ruba kade. Ako upotrebljavate
garnituru za punjenje kade i preljevnu garnituru,
pogledajte stranicu 1.

• Sigurnosnu napravu (poseban pribor, oznaka za
narudžbu: 14 055) treba zavrnuti umjesto
unaprijed montiranih čepova (Z).

• Sigurnosna naprava, samo zajedno s dva ventila

/ dva smjernim mehanizmom za usmjeravanje.

Mogućnosti ugradnje, pogledajte stranicu 19-21.

• Montaža u okviru postolja

• Montaža s pomoću razmačnika

• Montaža izravno na zidu

• Montaža u zidu

• Montaža na gotovim montažnim pločama ili
gotovim ćelijama

Ugradnja kutije

• Izbušite otvore za kutiju kao i proreze za
cjevovode

• Dubina ugradnje 75-105mm.

• Ako je kutija ugrađena preduboko, može se
umetnuti produžetak.

Priključivanje cjevovoda

Treba upotrijebiti za to predviđene izlaze.

• Preporučene mogućnosti konfiguracije:

- Grohtherm SmartControl pogledajte od
stranice 25-51.

- SmartControl miješalicu pogledajte od
stranice 52-67.

- Single-Lever-Mixer pogledajte od
stranice 68-81.

- Grohtherm 2-Handle Thermostat pogledajte od
stranice 82-96.

• Izlaze koji ostanu prazni treba zabrtviti priloženim
čepovima (X).

• Provjeriti zabrtvljenost priključ

• Treba montirati čep (Y), pogledajte stranicu 23,
sl. [6].

Upotrijebiti nosivi materijal za sredstva za
brtvljenje, pogledajte stranicu 24, sl. [9] do [11].
Ožbukati zid i postaviti pločice.

Šablonu za ugrađivanje ne skraćivati prije završne
instalacije.

aka.

13

BG

Област на приложение

EST

Възможна е употреба с:

• хидроакумулатори

• проточни водонагреватели с термично/

хидравлично управление.

Експлоатация с безнапорни резервоари

(отворени водонагреватели) не е възможна!
Технически данни

• Работно налягане макс. 10 бара

• Изпитвателно налягане 16 бара

Указание:

За да не надвишава шумът пределните норми,
трябва да се монтира редуктор на налягането
при постоянно налягане

За комбинацията с многофункционален
преливник за пълнене и изпразване на ваната
се изисква сертифицирано предпазно
устройство съгласно EN1717.

Тук трябва да се спазва следното:

• GROHE Rapido SmartBox трябва да се
монтира най-малко 300 mm над ръба на
ваната, ако ще се използва комплект за
пълнене на ваната и срещу преливане, вж.
страница 1.

• Предпазното
№ 14 055) трябва да замени предварително
монтираната тапа (Z).

• Устройство за безопасност, само в съчетание
с два вентила / двустранно превключване.

Възможности за вграждане, виж
страници 19 – 21.

• монтаж в щендерна конструкция

• монтаж с отдалечителни елементи

• монтаж директно върху стена

• монтаж в стена

• монтаж върху монтажни панели за сглобяеми

или готови кабини.

къщи

Монтаж на Box

• Пробийте отвори за Rapido Smart Box, както и
процепи за тръбопроводите.

• Дълбочина на вграждане 75 – 105мм.

• Ако Rapido Smart Box е вградена твърде

надълбоко, може да бъде поставен
удължител.

Свържете тръбопроводите

Използвайте предвидените за целта изходи.

• Препоръчителни възможни конфигурации:

- Grohtherm SmartControl, виж от
страница 25-51.

- Смесител SmartControl, виж от
страница 52-67.

устройство (специална част, кат.

над 5 бара.

- Single-Lever-Mixer, виж от страница 68-81.

- Grohtherm 2-Handle Thermostat
виж от страница 82-96.

• Свободните изходи трябва да бъдат запушени
с приложената тапа (X).

• Проверете връзките за теч.

• Тапата (Y) трябва да бъде монтирана, виж
страница 23, фиг. [6].

Поставете носещата основа за
уплътняващия материал, виж страница 24,

фиг. [9] до [11].

Измажете стената и сложете плочки.

Монтажният шаблон не трябва да се изрязва
преди монтажа на
арматурата.

Kasutusala

Segistit võib kasutada koos järgmiste seadmetega:

• survestatud soojussalvestid;

• termiliselt reguleeritud läbivooluboilerid.

Ei ole võimalik kasutada koos survestamata
soojussalvestitega (lahtised veekuumutid)!

Tehnilised andmed

• Surve töörežiimis max 10 baari

• Testimissurve 16 baari

Märkus.

Mürakoefitsiendi kohandamiseks tuleb juhul, kui
segisti staatiline surve on üle 5 baari, paigaldada
survealandaja.

Vanni täitmise- ja ülevoolugarnituuriga
kombineerimisel tuleb standardi EN1717 kohaselt
kasutada ettenähtud turvaseadet.

Sealjuures tuleb silmas pidada järgmist.

• GROHE Rapido SmartBox tuleb paigaldada
vanni äärest vähemalt 300 mm kõrgemale. Juhul
kui kasutatakse vanni täitmise ja
ülevoolugarnituuri, siis vt lk 1.

• Turvaseade (lisatarviku tellimisnumber 14 055)
tuleb paigaldada eelnevalt paigaldatud korgi (Z)
asemele.

• Turvaseade, ainult koos kahe ventiiliga /

kahesuunalise ümberlülitusega.

Paigaldusvõimalused, vt lk 19–21.

• Püstakusse paigaldamine

• Paigaldamine vahepuksidega

• Paigaldamine vahetult seina peale

• Seina sisse paigaldamine

• Moodulmaja paneelidele või valmistugedele
paigaldamine

външните части на

14

Karbi paigaldamine

LV

LT

• Puurige augud karbi jaoks ja tehke avad veetoru
jaoks.

• Paigaldussügavus 75–105mm.

• Kui karp on liiga sügavale paigaldatud, tuleb
kasutada pikendust.

Torude ühendamine

Kasutada tuleb selleks ettenähtud väljalaskekohti.

• Soovituslikud konfiguratsioonivõimalused:

- Segisti Grohtherm SmartControl,
vt alates lk 25-51.

- Segisti SmartControl, vt alates lk 52-67.

- Segisti Single-Lever-Mixer, vt alates lk 68-81.

- Segisti Grohtherm 2-Handle Thermostat
vt alates lk 82-96.

• Vabaks jäävad äravoolud tuleb kaasasoleva
korgiga (X) tihendada.

• Veenduge, et ühenduskohad ei leki.

• Paigaldada tuleb kork (Y), vt lk 23, joonis [6].

Paigaldage tihendusvahendit kandev materjal,

vt lk 24, joonised [9] kuni [11].

Krohvige ja plaatige sein lõpuni.
Ärge lühendage paigaldusšablooni enne segisti

lõplikku paigaldamist.

Paredzētā izmantošana

Ekspluatācija ir iespējama ar:

• hidroakumulatoriem;

• termiski/hidrauliski regulējamiem caurteces
ūdens sildītājiem.

Ekspluatācija ar akumulatoriem bez spiediena
(atklātiem siltā ūdens sagatavotājiem) nav
iespējama!

Tehniskie parametri

• Darba spiediens maks. 10 bar

• Kontrolspiediens 16 bar

Norādījums

Ja miera stāvokļa spiediens pārsniedz 5 bar,
jāiebūvē reduktors, lai troksnis nepārsniegtu atļauto
līmeni.
Kombinācijās ar vannas piepildīšanas un pārplūdes
garnitūru saskaņā ar EN1717 ir jābūt apstiprinātai
drošības ierīcei.

Ievērojiet tālāk norā

• GROHE Rapido SmartBox ir jāuzstāda vismaz
300 mm pāri vannas malai, ja tiek izmantota
vannas uzpildes un pārplūdes garnitūra,
skatiet 1. lpp.

dītos aspektus.

•Drošības ierīce (speciālais piederums,
pasūtījuma nr. 14 055) ir jāieskrūvē iepriekš
montētā aizbāžņa (Z) vietā.

•Drošības ierīce, tikai savienojumā ar diviem

vārstiem / divu virzienu pārslēgu.

Iebūves iespējas, skatiet 19. – 21. lpp.

• Montāža karkasā

• Montāža ar distanceriem

• Montāža tieši uz sienas

• Montāža sienā

• Montāža uz moduļu māju montāžas platēm vai
gataviem paneļiem

Kastes uzstād

• Sagatavojiet caurumus kastei, kā arī spraugas
cauruļvadiem.

•Iebūves dziļums 75 – 105mm.

• Ja kaste ir iemontēta pārāk dziļi, var izmantot
pagarinājumu.

Cauruļvadu pieslēgšana

Ir jāizmanto šeit paredzētās izplūdes vietas.

• Ieteicamās konfigurācijas iespējas:

- Grohtherm SmartControl, skatiet no 25-51. lpp.

- SmartControl jaucējs, skatiet no 52-67. lpp.

- Single-Lever-Mixer, skatiet no 68-81. lpp.

- Grohtherm 2-Handle Thermostat,
skatiet no 82-96. lpp.

•Brīvās izejas ir jānoblīvē ar pievienoto
aizbāzni (X).

•Pārbaudiet, vai savienojuma vietās nav noplūžu.

•Jāuzmontē aizbāznis (Y), skatiet 23. lpp., [6]. att.

Uzlieciet blīvēšanas līdzekļa nesējmateriālu,

skatiet 24. lpp., no [9]. līdz [11]. att.

Apmetiet un noflīz
Nesaīsiniet iebūves šablonus pirms gatavās

instalācijas.

Naudojimo sritis

Galima naudoti su:

•Slėginiais vandens kaupikliais.

• Termiškai / hidrauliškai valdomais tekančio
vandens šildytuvais.

Negalima naudoti su beslėgiais vandens
kaupikliais (atviraisiais vandens šildytuvais)!

Techniniai duomenys

• Darbinis slėgis maks. 10 bar

• Bandomasis slėgis 16 bar

īšana

ējiet sienu.

15

Nurodymas

RO

Jeigu statinis slėgis didesnis nei 5 bar, kad triukšmo
lygis atitiktų reikalavimus, reikia sumontuoti slėgio
reduktorių.

Naudojant kartu su vonios pripildymo ir nutekėjimo
įranga būtinas pagal EN1717 aprobuotas
apsauginis įtaisas.

Dėl to atkreipkite dėmesį į tai, kad:

• GROHE Rapido Smart Box reikia montuoti
mažiausiai 300 mm virš vonios krašto, jei
naudojama vonios pripildymo ir nutekėjimo
įranga, žr. 1 psl.

• Apsauginis įtaisas (specialus priedas, užs.
Nr. 14 055) būtų įsuktas vietoj iš anksto
sumontuoto aklidangčio (Z).

• Apsauginis įtaisas, tik kartu su

dviem vožtuvais / dviejų krypčių perjungikliu.

Montavimo galimybės, žr. 19–21 psl.

• Montavimas karkasinėje sienoje

• Montavimas su tarpikliais

• Montavimas tiesiai ant sienos

• Montavimas sienoje

„Box“ diegimas

• Paruoškite „Box“ skirtas skyles sieniniam
maišytuvui tvirtinti ir angas vamzdžiams įvesti.

• Montavimo gylis – 75–105mm.

• Jei „Box“ sumontuota per žemai, galima naudoti
ilgintuvą.

• Montavimas ant surenkamųjų namų montavimo
plokščių arba gatavų elementų

Vamzdžių prijungimas

Reikia naudoti tam numatytus išlaidus.

• Rekomenduojamos konfigūravimo galimybės:

- „Grohtherm SmartControl“, žr. nuo 25-51 psl.

- „SmartControl Mixer“, žr. nuo 52-67 psl.

- „Single-Lever-Mixer“ žr. nuo 68-81 psl.

- „Grohtherm 2-Handle Thermostat“
žr. nuo 82-96 psl.

• Kad užsandarintumėte likusius laisvus išlaidus,
į juos įstatykite pridedamus aklidangčius (X).

• Patikrinkite, ar sandarios jungtys.

• Turi būti sumontuotas aklidangtis (Y),
žr. 23 psl., [6] pav.

Uždėkite sandariklio tvirtinimo medžiagą,
žr. 24 psl., [9]–[11] pav.

Sieną nutinkuokite ir išklijuokite apdailos
plytelėmis.

Montavimo šablono negalima trumpinti prieš
galutinį įrengimą.

Domeniul de utilizare

Funcţionarea este posibilă cu:

• Acumulatoare de presiune

•Încălzitoare instantanee comandate termic/
hidraulic

Funcţionarea cu incinte nepresurizate (recipiente
deschise de preparare a apei calde) nu este
posibilă!

Specificații tehnice

• Presiunea de funcţionare max. 10 bar

• Presiunea de încercare 16 bar

Indicaţie:

Pentru menţinerea valorilor de zgomot, în cazul
unor presiuni de repaus de peste 5 bar se va monta

un reductor de presiune
Pentru combinaţia cu garnituri de umplere a

vanelor şi de preaplin se impune un echipament de
siguranță autorizat conform EN1717.

Pentru aceasta se vor respecta următoarele:

• GROHE Rapido SmartBox trebuie montat la cel
puțin 300 mm deasupra marginii căzii, iar în cazul
în care este utilizată o garnitură de umplere și
preaplin consultați pagina 1.

• Echipamentul de siguranță (accesorii speciale nr.
catalog 14 055) trebuie înșurubate în locul
dopurilor montate preliminar (Z).

• Dispozitiv de siguranță, numai în legătură cu

două supape / un comutator cu două căi.

Posibilități de montaj, vedeți pagina 19-21.

• Montaj în structuri portante

• Montaj cu distanțiere

• Montaj aplicat direct pe perete

• Montaj încastrat în perete

• Montaj pe plăci de montaj finite sau celule finite

Instalarea cutiei

• Se realizează găurile pentru cutie, precum şi
canelurile pentru ţevi.

• Adâncime de montaj 75-105mm.

•Dacă cutia este montată prea adânc, se poate
folosi o prelungire.

Racordarea conductelor

Se vor folosi ieșirile prevăzute în acest sens.

• Posibilități de configurare recomandate:

- Grohtherm SmartControl a se vedea de la
pagina 25-51.

- SmartControl Mixer a se vedea de la
pagina 52-67.

.

16

- Single-Lever-Mixer a se vedea de la

CN

UA

pagina 68-81.

- Grohtherm 2-Handle Thermostat a se vedea de
la pagina 82-96.

•Ieșirile rămase libere trebuie etanșate cu dopurile
aferente (X).

• Se verifică etanşeitatea racordurilor.

• Trebuie montate dopurile (Y), a se vedea
pagina 23, fig. [6].

Aplicarea materialului portant pentru materialul
de etanșare, a se vedea pagina 24, fig. [9] până

la [11].

Peretele trebuie tencuit şi faianţat.
Nu scurtaţi şablonul de instalare înainte de

instalarea finală.

应用

支持通过以下加热器操作：

• 承压式蓄热热水器

• 温控 / 液控式即热热水器

不允许与非承压式蓄热热水器 （容积式热水器）一
起使用！

智能盒的安装

• 在墙面上凿洞和开槽，以便安装智能盒和水管。

• 安装深度为 75-105mm。

• 如果智能盒安装过深，可加装接长节。
连接水管

应采用针对此目的的溢流机制。

• 推荐的配置选项：

- Grohtherm SmartControl，请参见第 25-51 页。

- SmartControl 混合龙头，请参见第 52-67 页。

- Single-Lever-Mixer， 请参见第 68-81 页。

- Grohtherm 2-Handle Thermostat，
请参见第 82-96 页。

• 未堵住的流出口必须通过随附的橡皮塞 (X)
密封。

• 检查连接是否存在渗漏现象。

• 必须塞上橡皮塞 (Y)，请参见第 23 页，
图 [6]。

应用载体材料作为密封材料，请参见第 24 页的
图[9] 到 [11]。

用石膏和瓷砖镶贴墙面。
在最终安装前，请不要切割产品底盘。

技术参数

• 工作压力： 最大 10 巴

• 测试压力： 16 巴

注意：
为符合噪音级别要求，如果静压超过 5 巴，必须加

装减压阀。

若与浴缸注水与溢水套件配合使用，根据 EN 1717
规定，必须加装经认证的安全设备。

须遵循以下要求：

• 如果浴缸上设置有浴缸注水和溢水装置，则

GROHE Rapido SmartBox 必须安装在浴缸边缘
上方至少 300 mm 处 （见第 1 页）。

• 混合龙头 必须通过螺纹方式加装安全设备 （特殊
零件产品号：14 055），而不是使用预装配的橡皮
塞 (Z)。

• 安全设备，仅 与 限双阀式 /
二路分水器一起使用

安装选项，见第 19-21 页。

• 在墙骨材料上安装

• 带定位件安装

• 直接安装到墙壁表面

• 墙壁嵌入安装

• 在预制房间装配板或预制架中安装

Сфера застосування

Можлива експлуатація з такими пристроями:

• Гідроакумулятори

• Проточні водонагрівачі з термічним/

гідравлічним керуванням

Експлуатація з безнапірними акумуляторами

(відкритими водонагрівачами) неможлива!

Технічні характеристики

• Робочий тиск макс.10бар

• Випробувальний тиск 16 бар

Указівка

Для дотримання показників шуму за значень
статичного тиску понад 5 бар необхідно
встановити редуктор тиску.

Для комбінації з арматурою для заповнення
ванни та переливання згідно з EN1717
необхідний пристрій безпеки, що має допуск.

При цьому слід дотримуватися такого:

• GROHE Rapido SmartBox монтувати мінімум
на 300 мм над краєм ванни у разі
використання арматури для заповнення та
переливання ванни, див. стор. 1.

17

• Пристрій безпеки (спеціальне приладдя,

RUS

артикул № 14 055) слід угвинтити замість
змонтованої пробки (Z).

• Пристрій безпеки, лише в поєднанні з двома
вентилями / двома ходовим перемикачем.

Можливості монтажу див. с. 19–21.

• Монтаж у стіну на стійках

• Монтаж із розпірними елементами

• Монтаж безпосередньо на стіну

• Монтаж у стіну

• Монтаж на готові монтажні або готові панелі

Установлення пристрою

• Зробіть отвори для пристрою та заглиблення
для труб.

• Монтажна глибина 75–105мм.

• Якщо пристрій змонтований занадто глибоко,
можна використовувати подовження.

Підключення трубопроводів

Слід використовувати відводи, передбачені для
цього.

• Рекомендовані можливості конфігурації:

- Grohtherm SmartControl див. починаючи
зі с. 25-51.

- SmartControl Mixer див. починаючи зі с. 52-67.

- Single-Lever-Mixer див. починаючи зі с. 68-81.

- Grohtherm 2-Handle Thermostat
див. починаючи зі с

• Відводи, які не використовуються, необхідно

закрити заглушками (X), що входять до
комплекту поставки.

• Перевірте герметичність з’єднань.

• Слід установити пробку (Y), див. с. 23, рис. [6].

Нанесіть основу під герметик, див. с. 24,
рис. [9]–[11].

Виконайте штукатурення та облицювання
стіни кахлем.

Не вкорочуйте монтажні шаблони до

завершення монтажу.

. 82-96.

Примечание:

Для выполнения требований к уровню шума при
статическом давлении более 5 бар следует
установить редуктор давления.

Для комбинации с арматурой для
ванны и перелива стандартом EN1717
предписывается имеющее допуск защитное
устройство.

При этом надо соблюдать следующее:

• GROHE Rapido SmartBox необходимо
монтировать не менее чем в 300 мм над
краем ванны при использовании наливного и
переливного гарнитура для ванны, см. стр. 1.

• Защитное устройство (специальная
принадлежность, артикул № 14 055) следует
ввинтить вместо предварительно
смонтированной пробки (Z).

• Защитное устройство

двумя вентилями / двумя ходовым

переключателем.

Возможности монтажа, см. с. 19–21.

• Монтаж в стоечные стенки

• Монтаж с распорными элементами

• Монтаж непосредственно на стене

• Монтаж в стене

• Монтаж на готовых монтажных плитах или
готовых ячейках

Установка бокса

• Выполнить отверстия для бокса и прорези для
трубопроводов.

• Монтажная глубина 75–105мм.

•

Если бокс вмонтирован слишком глубоко,
можно использовать удлинение.

Подсоединение трубопроводов

Следует использовать предусмотренные для
этого отводы.

• Рекомендуемые возможности конфигурации:

, только в сочетании с

заполнения

Область применения

Эксплуатация возможна с такими устройствами:

• Гидроаккумуляторы

• Прямоточные водонагреватели с

термическим/гидравлическим управлением

Эксплуатация с безнапорными аккумуляторами

(открытыми водонагревателями) невозможна!

Технические данные

• Рабочее давление макс.10бар

• Испытательное давление 16 бар

- Grohtherm SmartControl см.
начиная со с. 25-51.

- SmartControl Mixer см. начиная со с. 52-67.

- Single-Lever-Mixer см. начиная со с. 68-81.

- Grohtherm 2-Handle Thermostat
см. начиная со с. 82-96.

• Неиспользуемые отводы необходимо закрыть
прилагаемыми заглушками (X).

• Проверить соединения на герметичность.

• Необходимо смонтировать
см. с. 23, рис. [6].

Нанесите материал основы для нанесения
уплотняющего средства, см. с. 24 рис. [9]–[11].

Оштукатурьте стену и покройте плиткой.

Монтажный шаблон перед окончательным
монтажом не укорачивать.

пробку (Y),

18

1

19I20

1.

2.

Ø145mm

5/10/15/20

1

2 3

54 6

1

21

2

1

22

I

3

3.

1.

2.

2.

Y

4 5

6

1

23

min.

max.

30

min. max.

30

7

1.

2.

1.

2.

8

*48 263

1.

2.

10 11

9

1

24

D

Technische Daten Grohtherm SmartControl

GB

F

Thermostat

• Fließdruck

- Mindestfließdruck ohne
nachgeschaltete Widerstände 0,5 bar

- Mindestfließdruck mit
nachgeschalteten Widerständen 1 bar

- Empfohlen 1,5 - 5 bar

• Mindestdurchfluss 5 l/min

• Temperatur

- Warmwassereingang max. 70 °C

- Zur Energieeinsparung empfohlen 60 °C

- Thermische Desinfektion möglich

• Warmwassertemperatur am
Versorgungsanschluss min. 2 °C höher als
Mischwassertemperatur

Durchflüsse ohne nachgeschaltete Widerstände,
siehe Seite 36-51. Diese sind bei der

Dimensionierung des Abflusses zu beachten!

• Einbaumöglichkeiten, siehe ab Seite 35.

• empfohlende Konfigurationsmöglichkeiten, siehe
ab Seite 36-51.

Folgende Sonderzubehöre sind erhältlich:

• Verlängerung 25mm (Best.-Nr.: 14 048)

• Sicherheitseinrichtung, nur in Verbindung mit
zwei Ventilen (Best.-Nr.: 14 055)

• Vorabsperrungen (Best.-Nr.: 14 053)

• Seitenverkehrter Anschluss, warm rechts - kalt
links Thermostat-kartusche austauschen (Best.­Nr.: 49 003)

Technical specifications Grohtherm
SmartControl Thermostat

• Flow pressure

- Minimum flow pressure without
downstream resistances 0.5 bar

- Minimum flow pressure with
downstream resistances 1 bar

- Recommended 1.5 – 5 bar

• Minimum flow rate 5 l/min

• Temperature

- Hot water inlet max. 70 °C

- Recommended for energy saving 60 °C

- Thermal disinfection possible

• Hot water temperature at supply connection
min. 2 °C higher than mixed water temperature

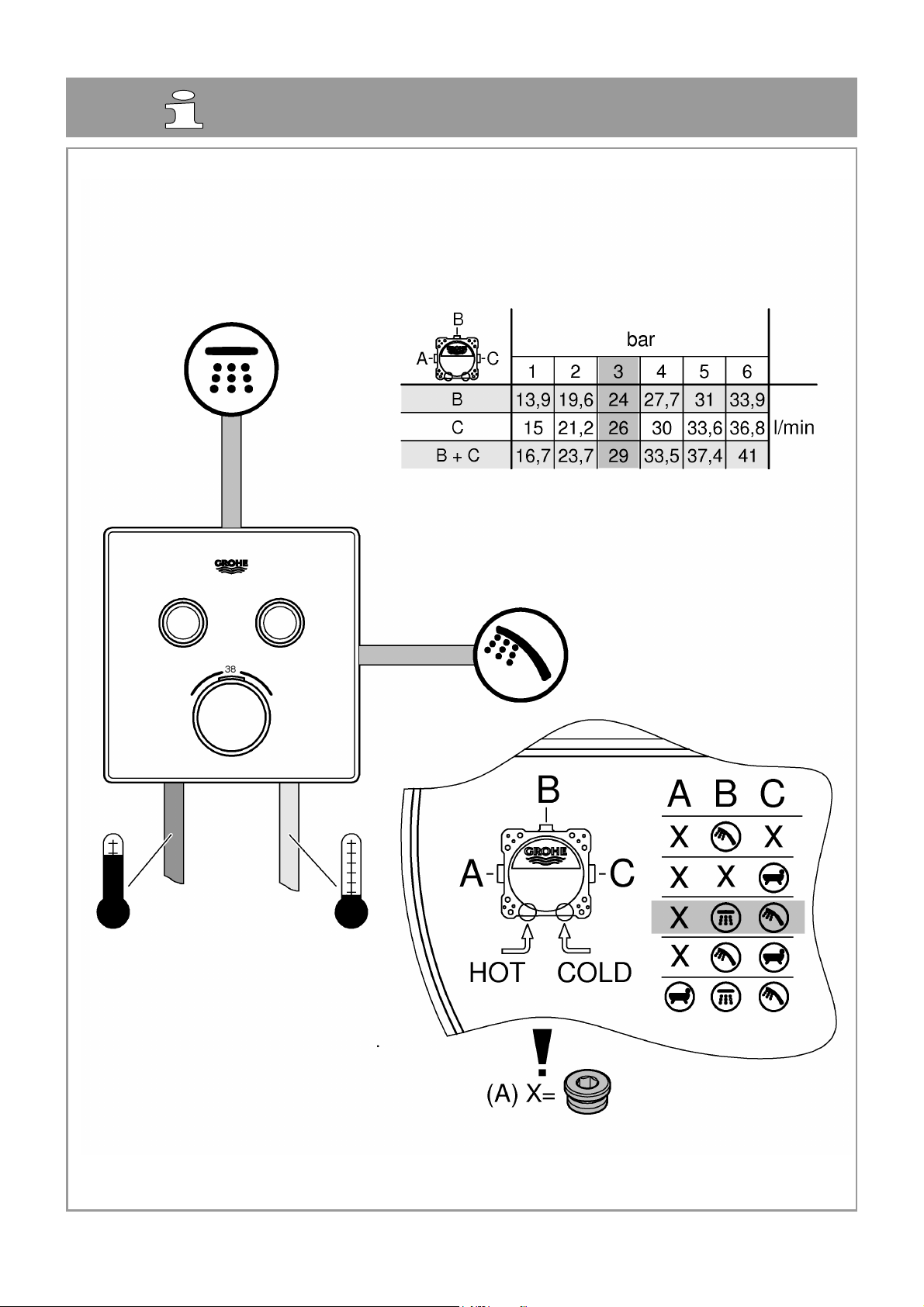

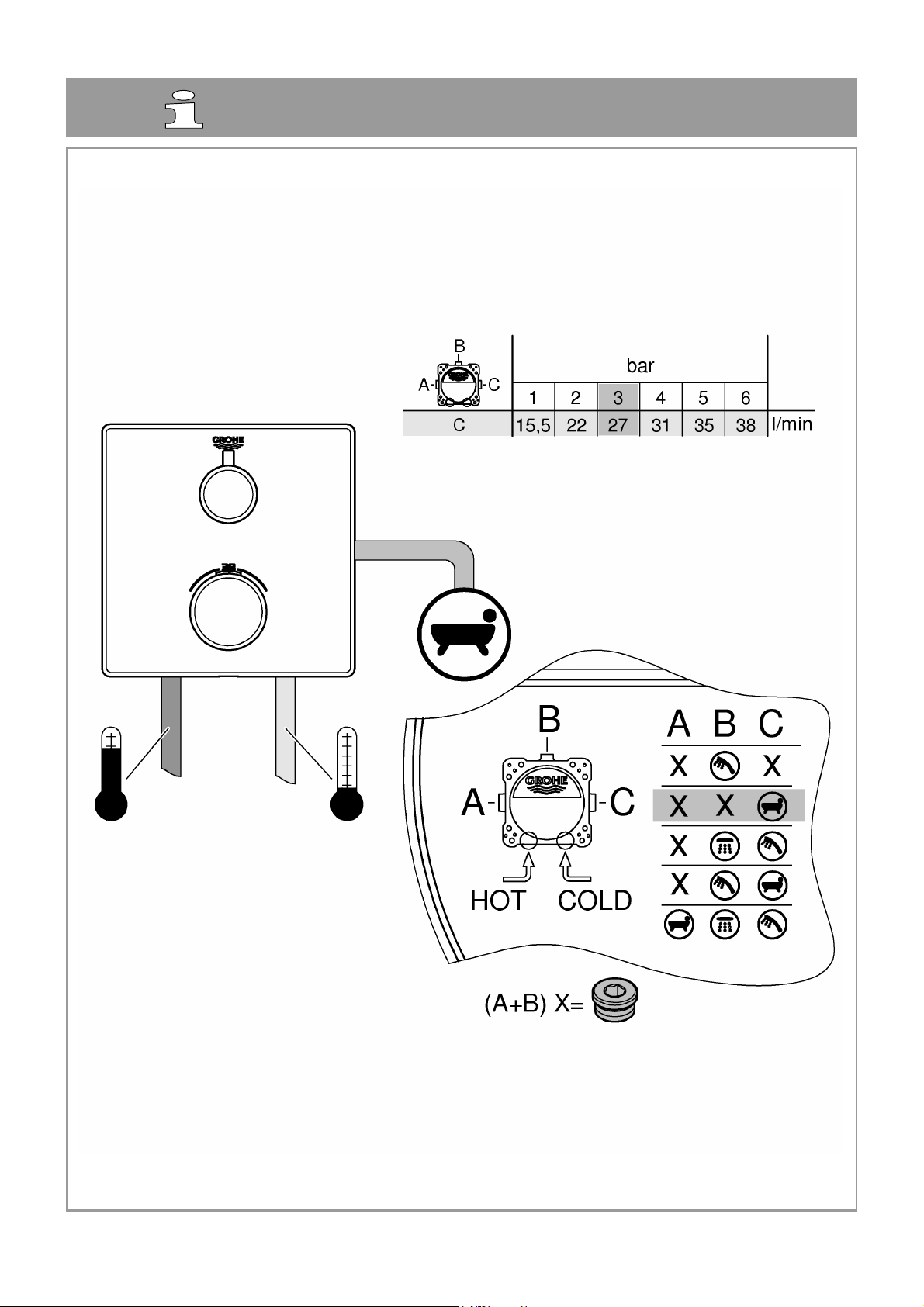

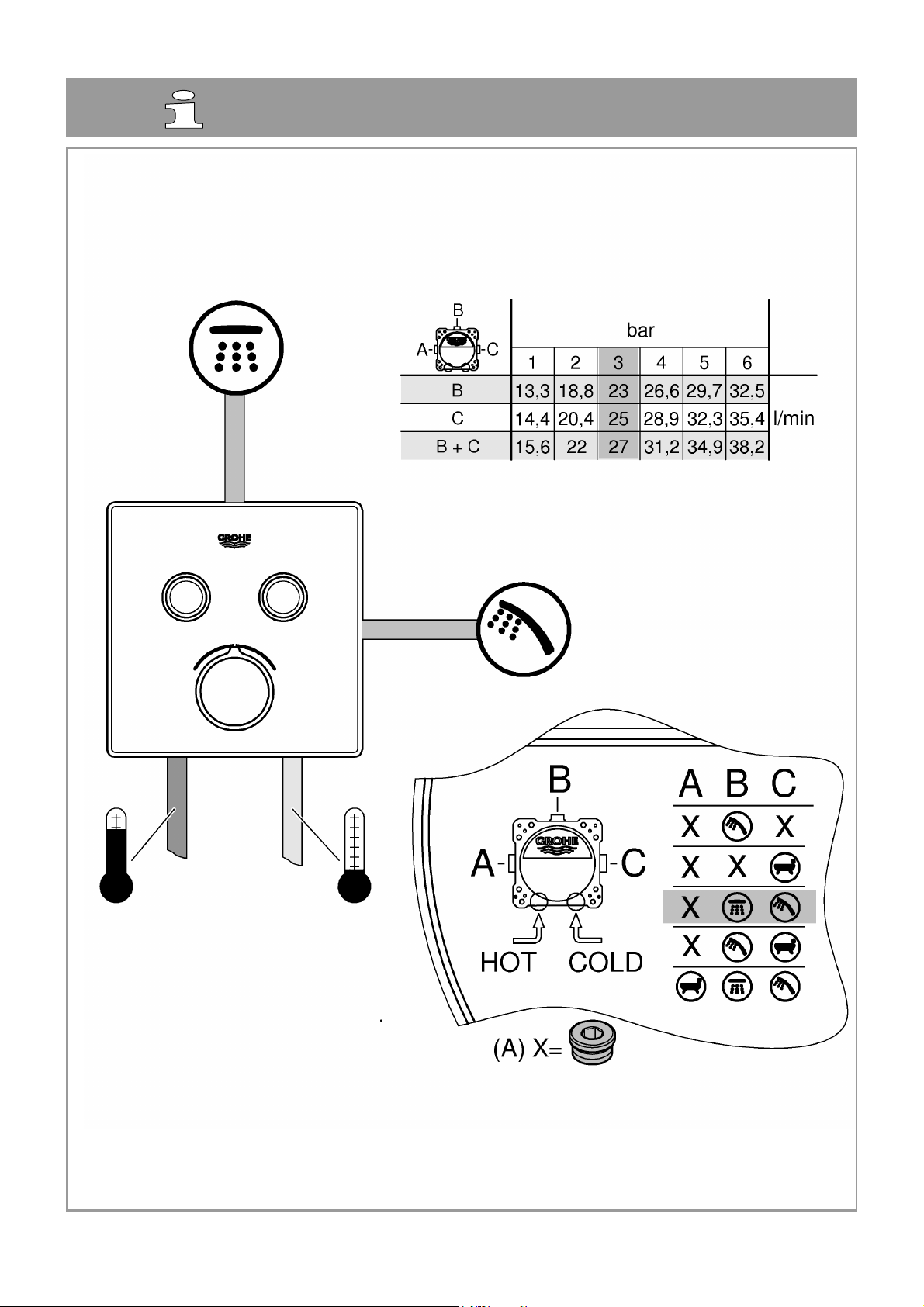

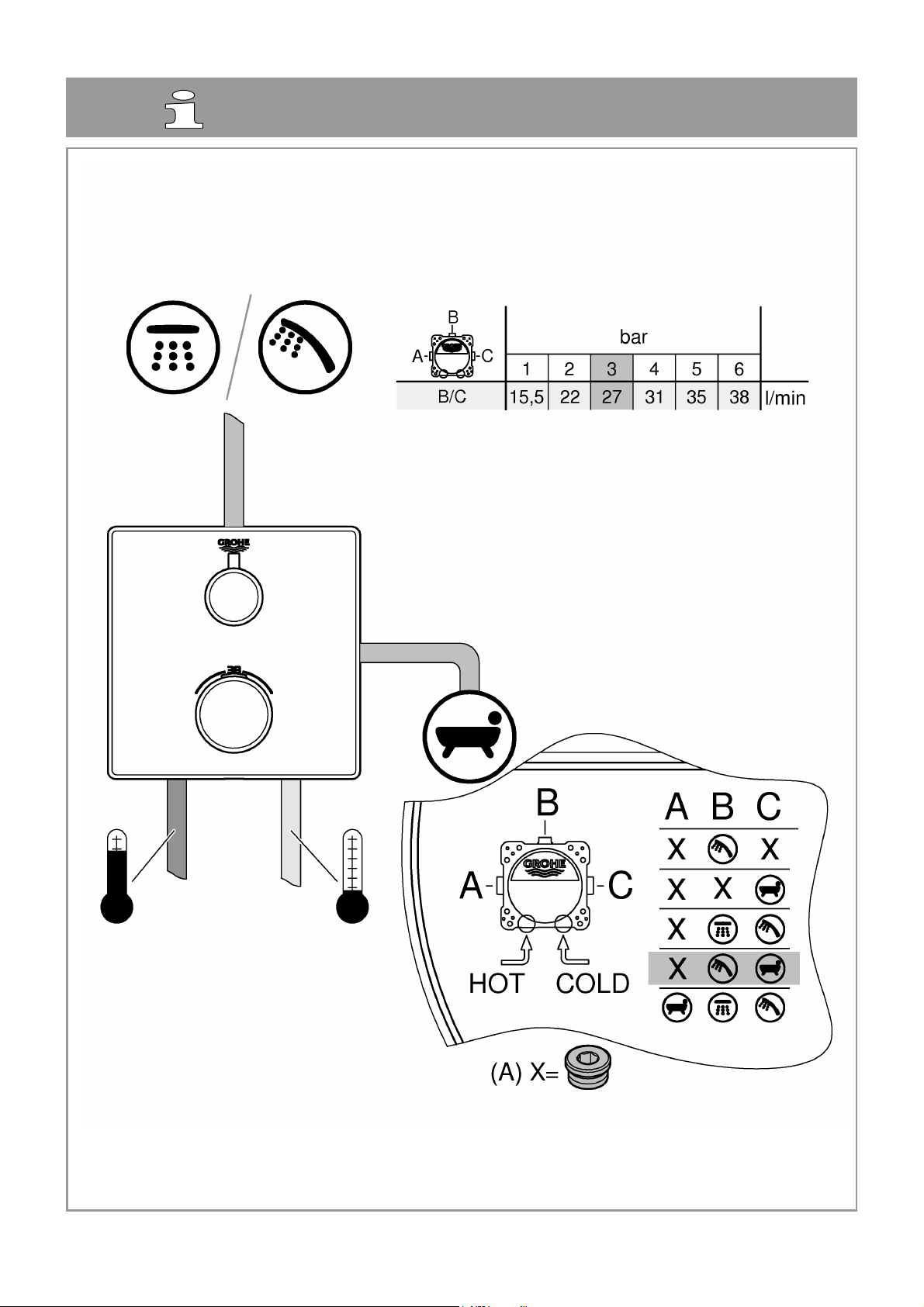

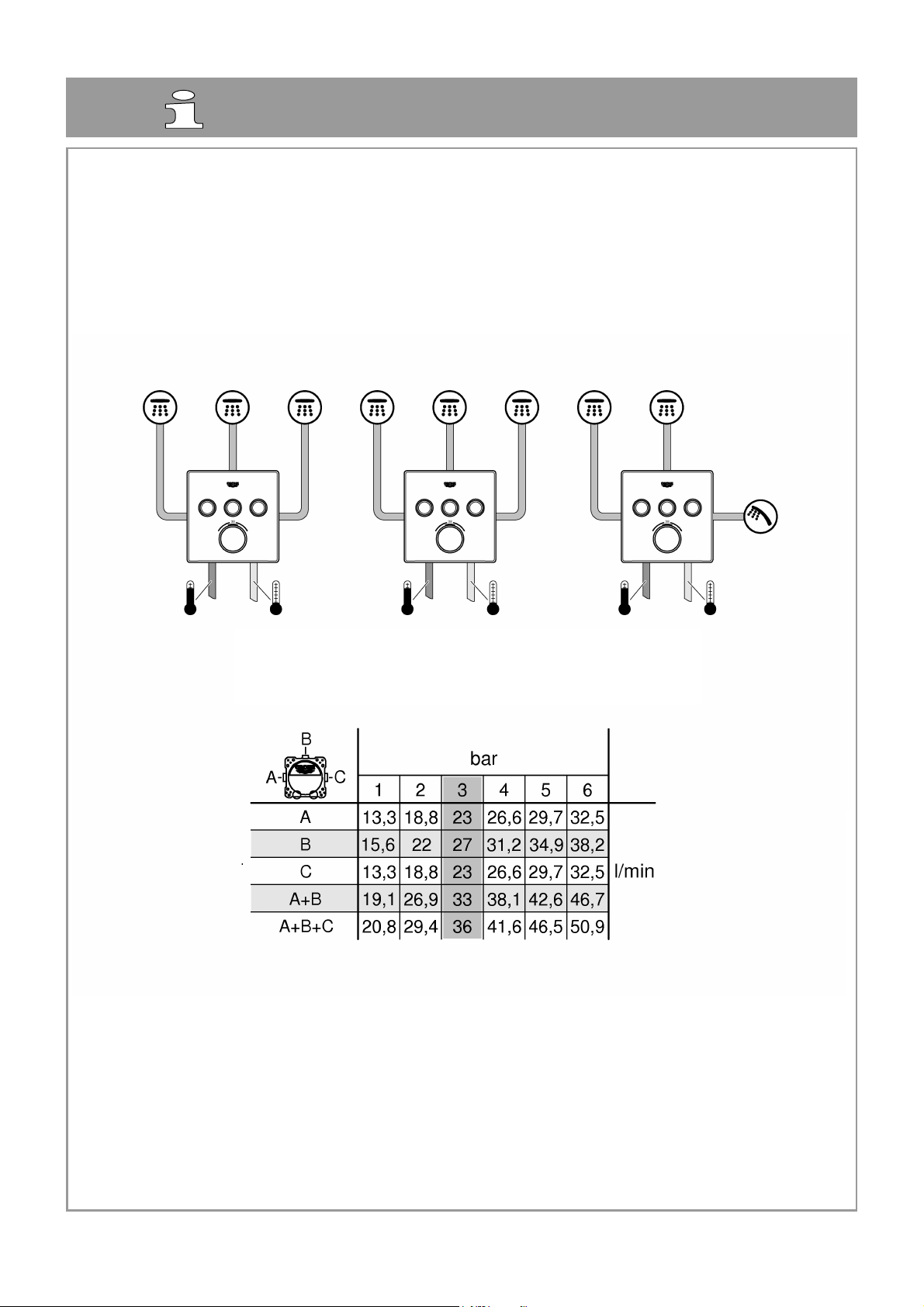

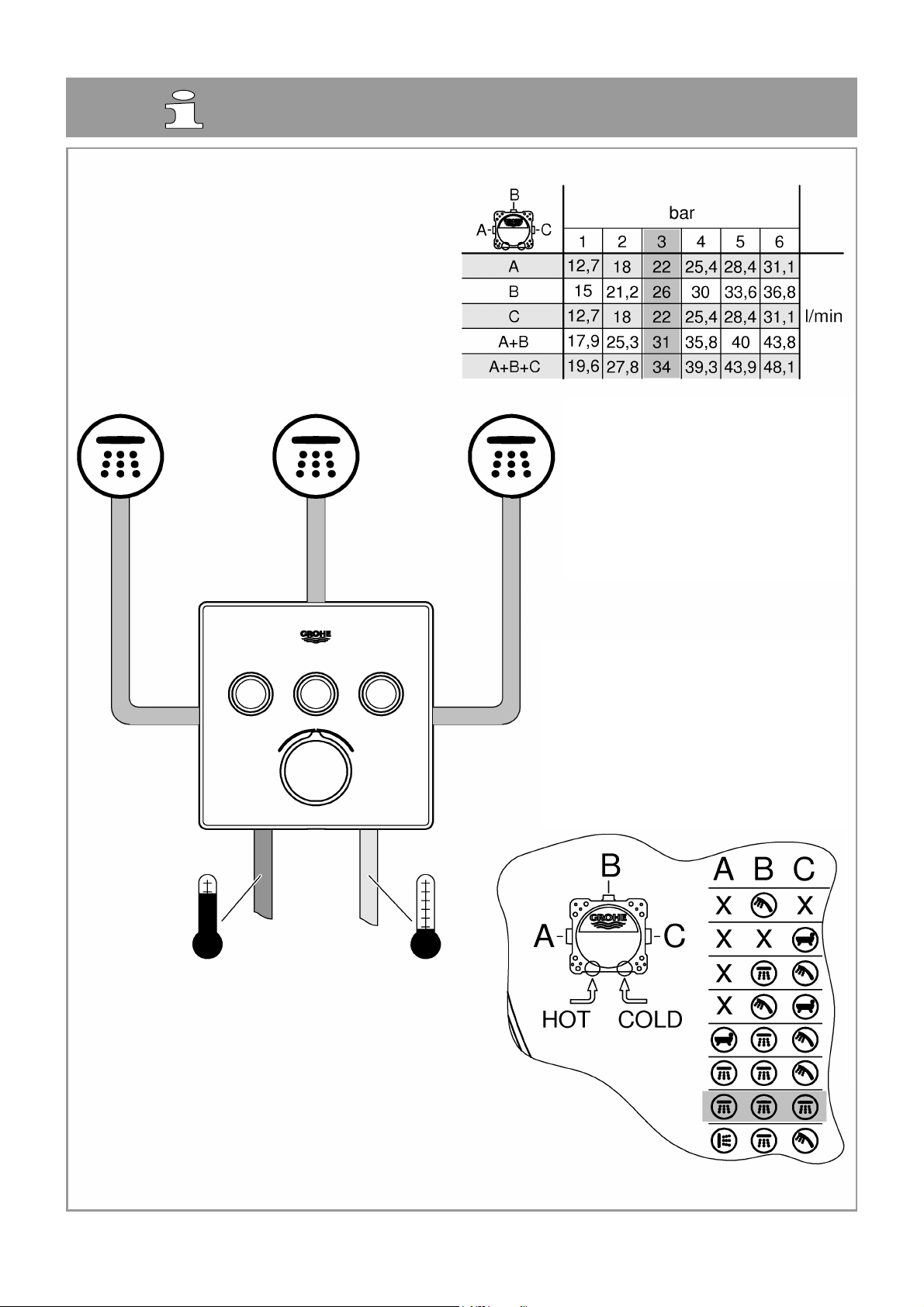

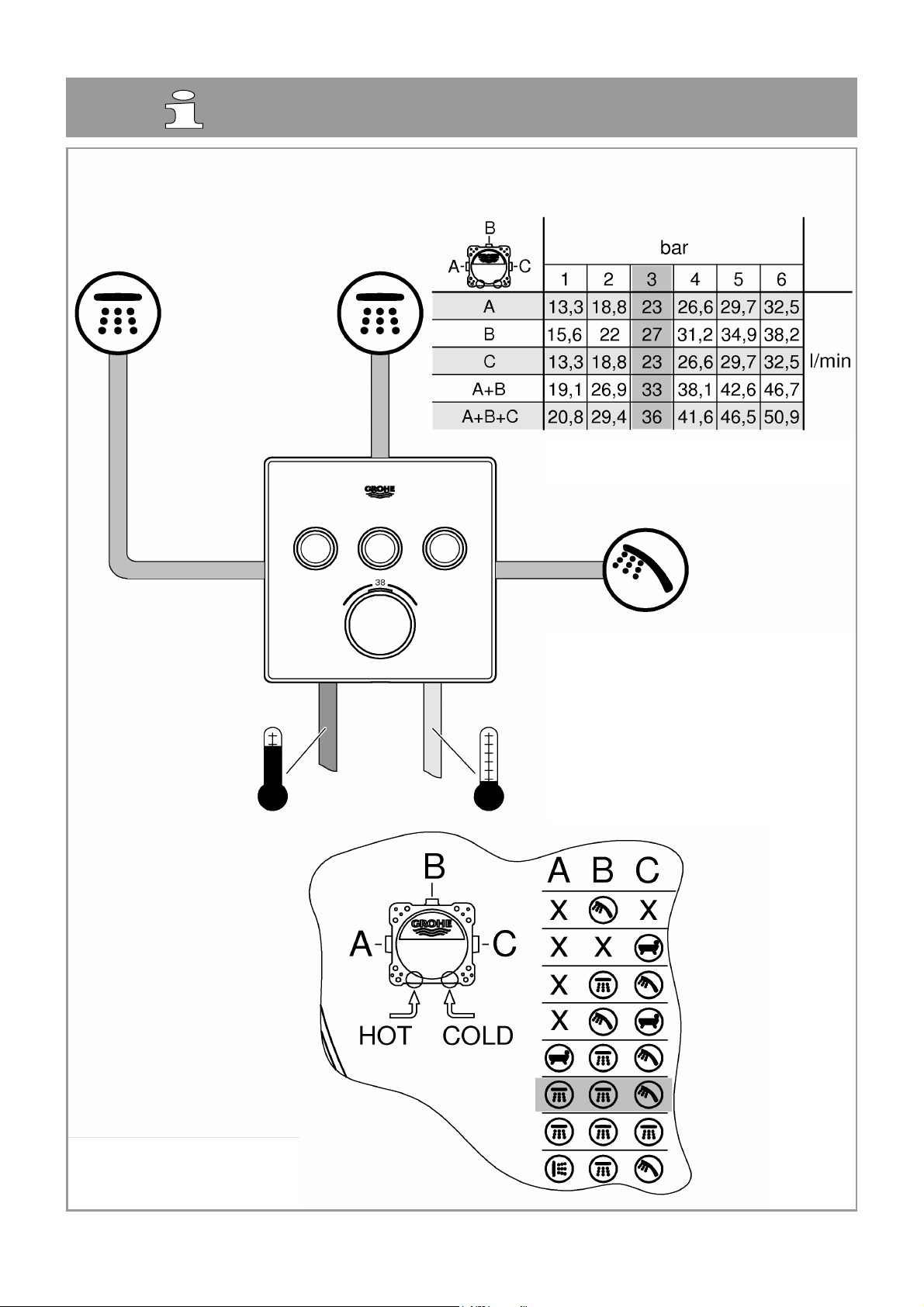

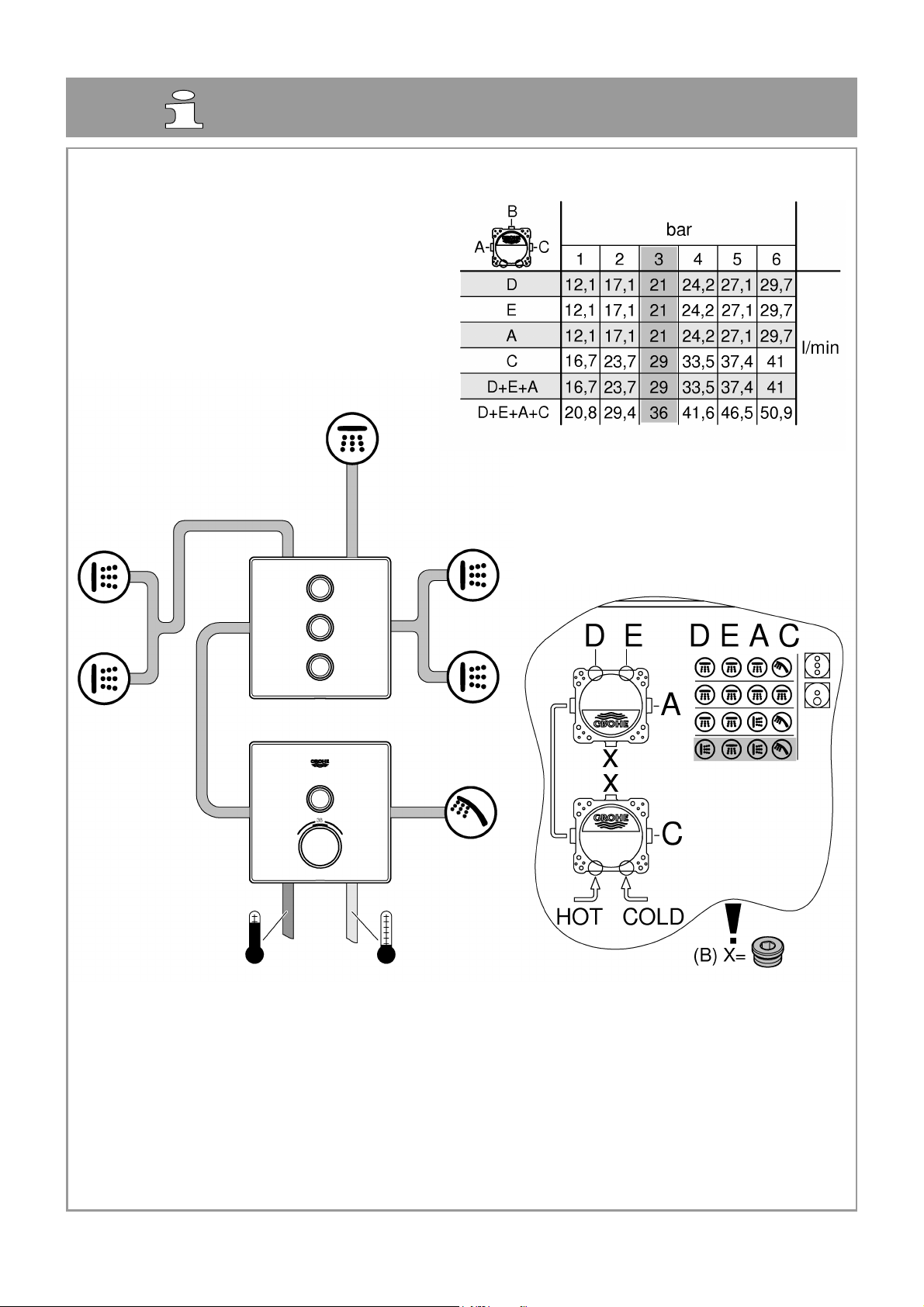

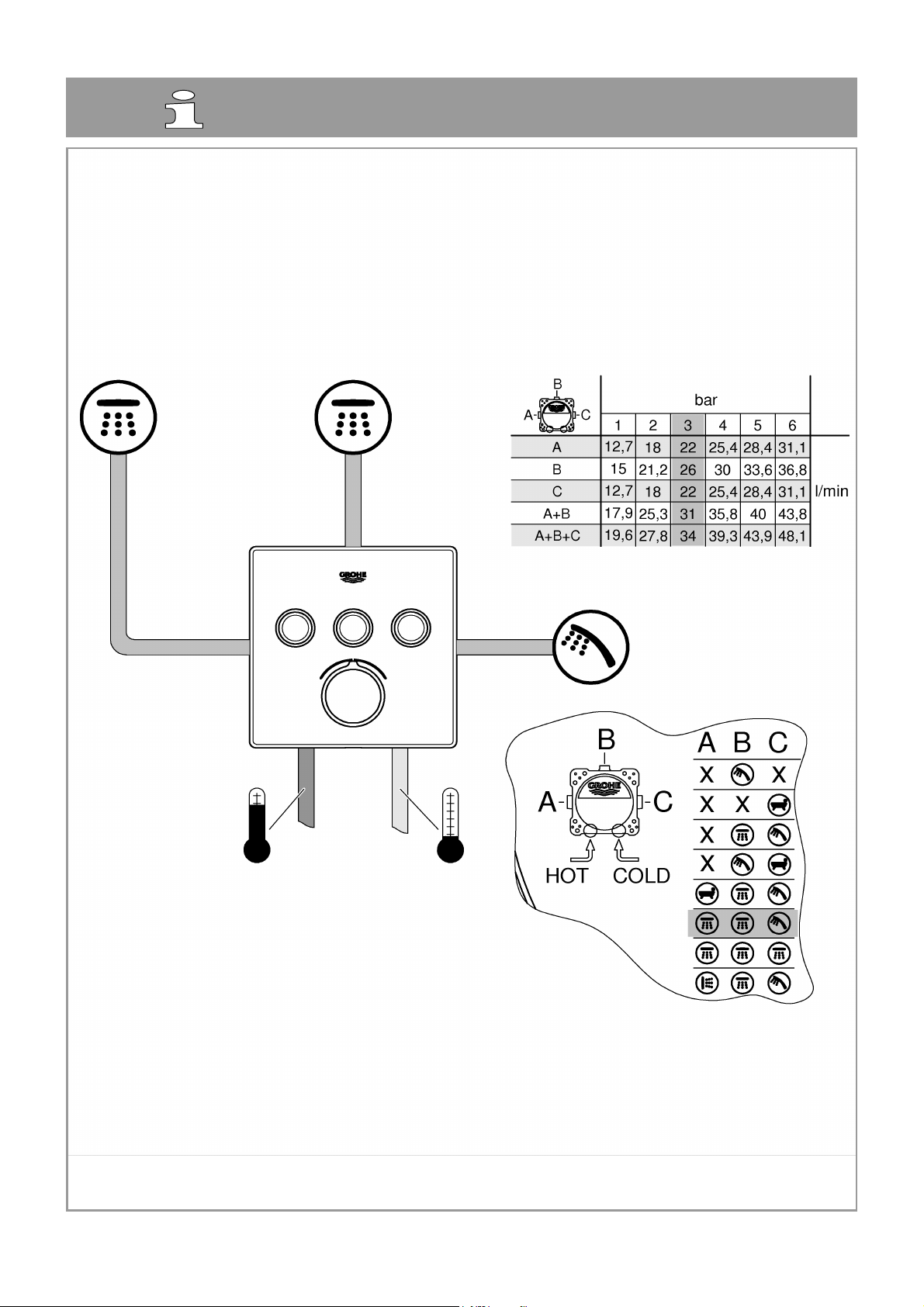

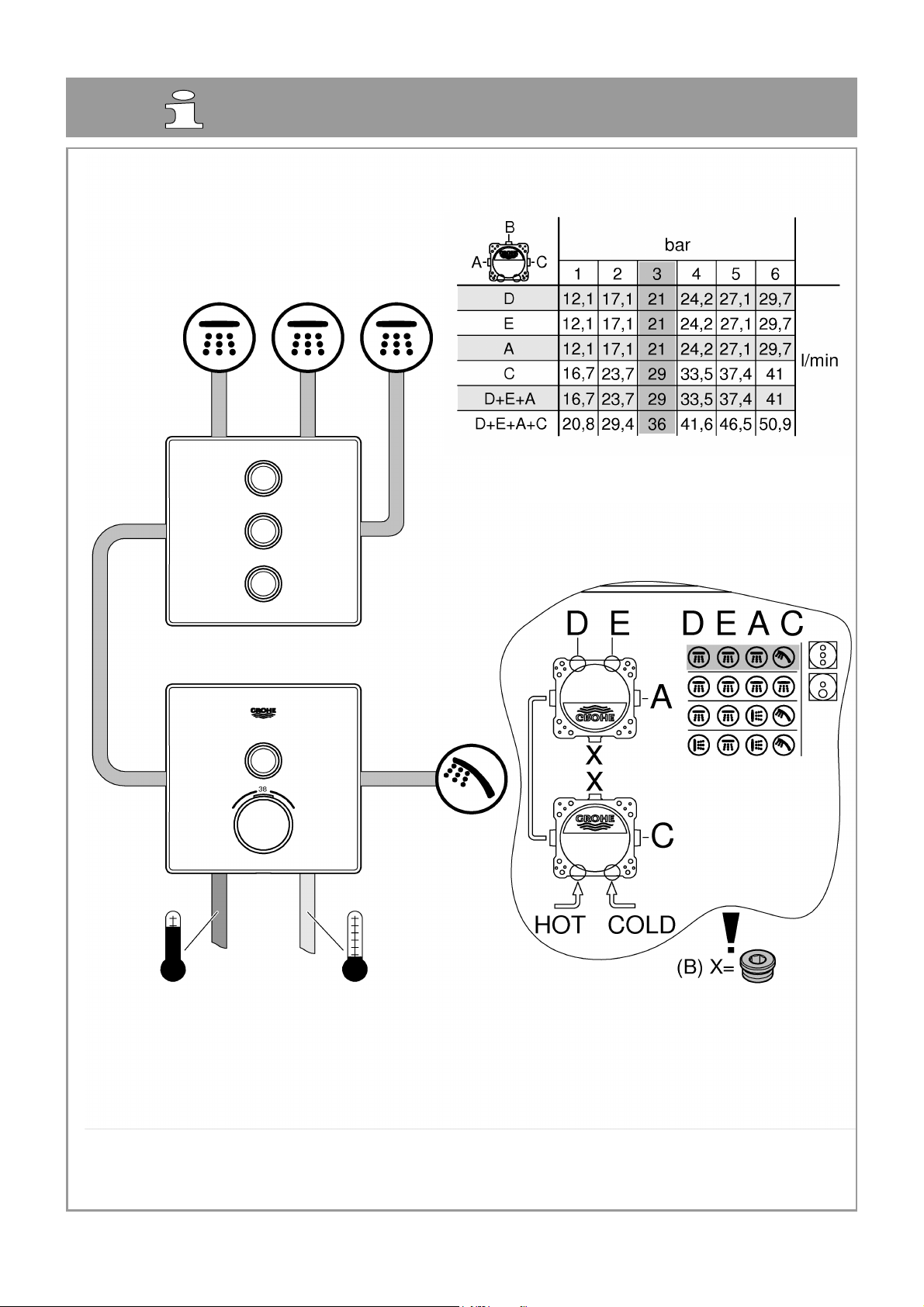

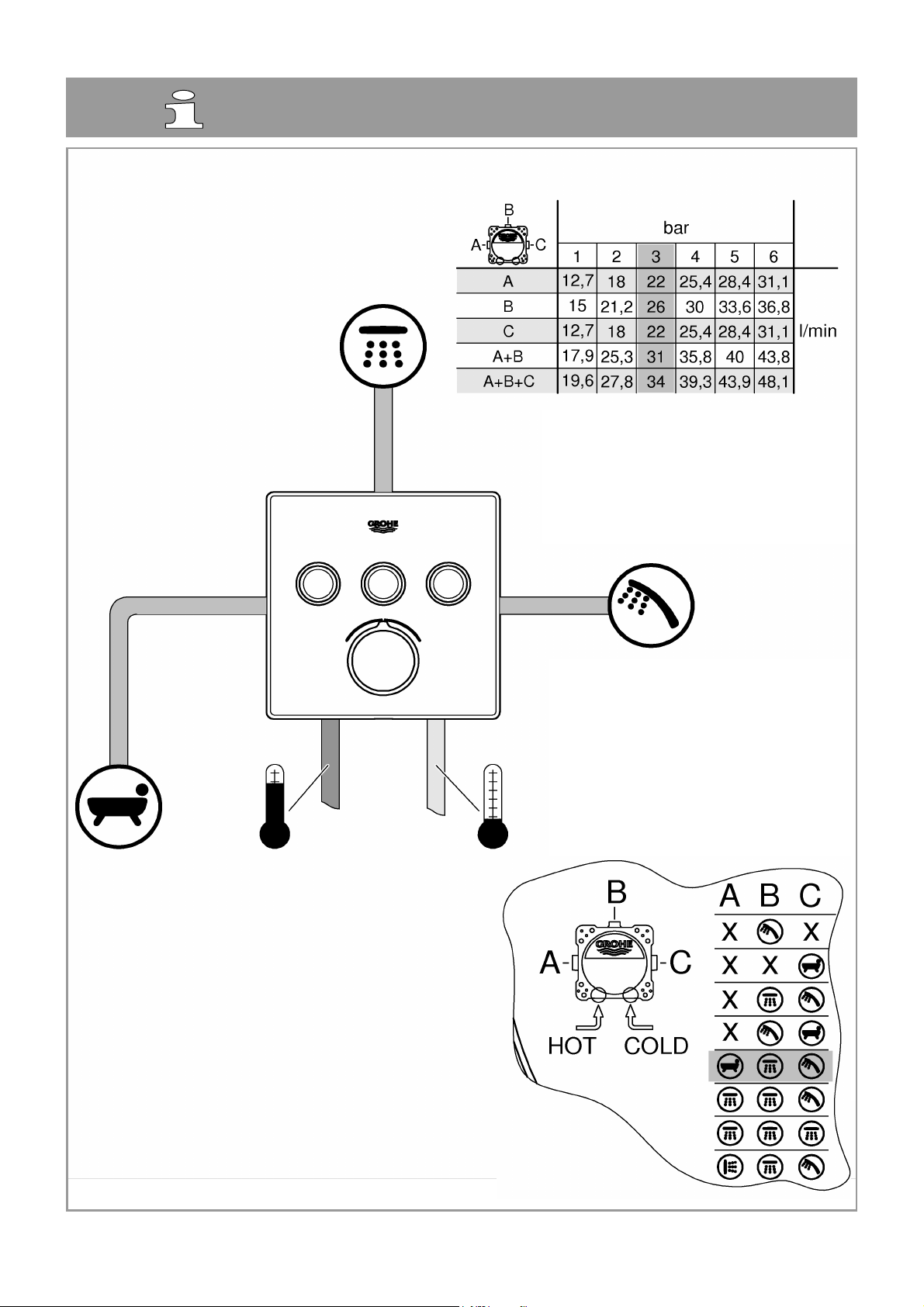

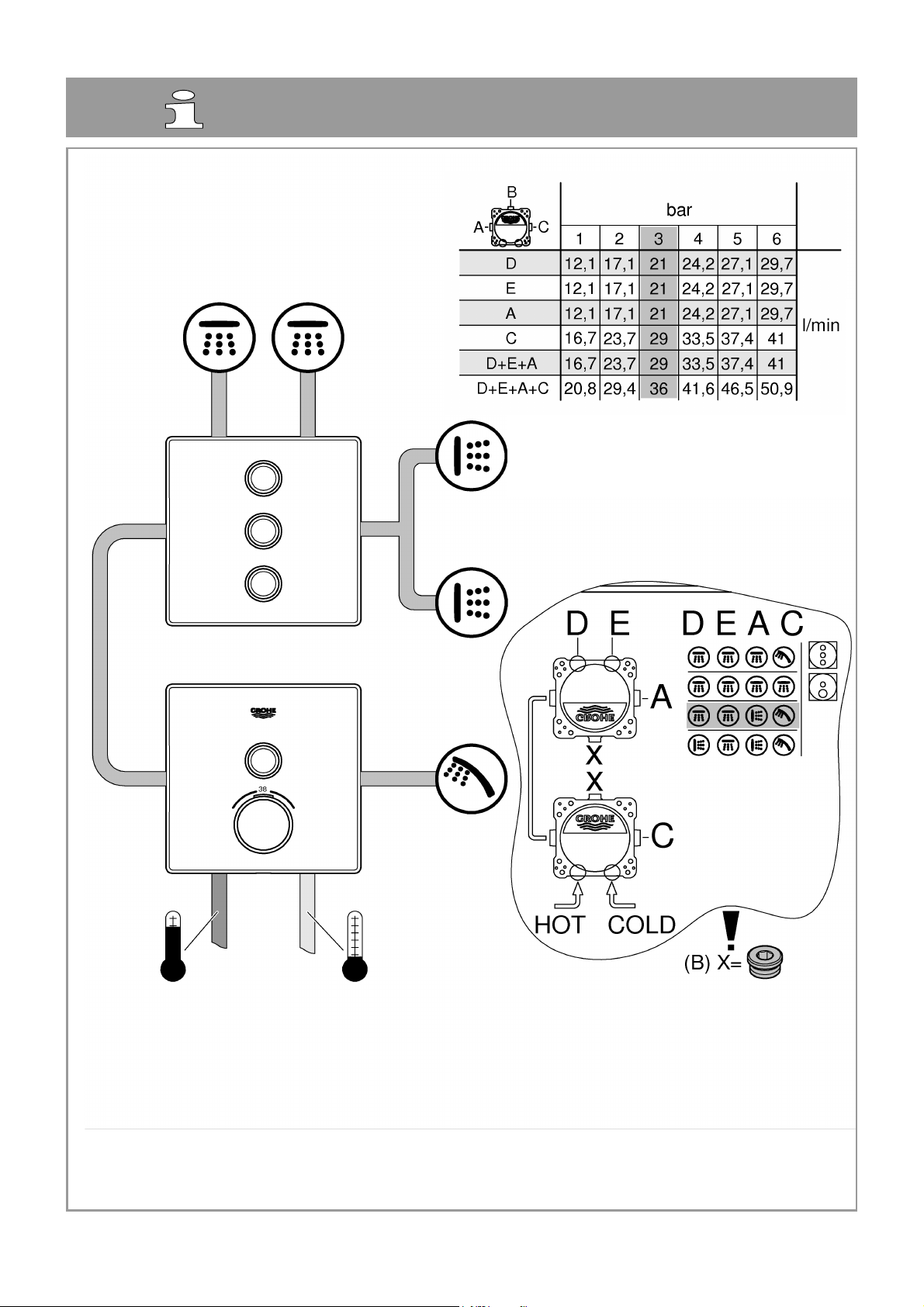

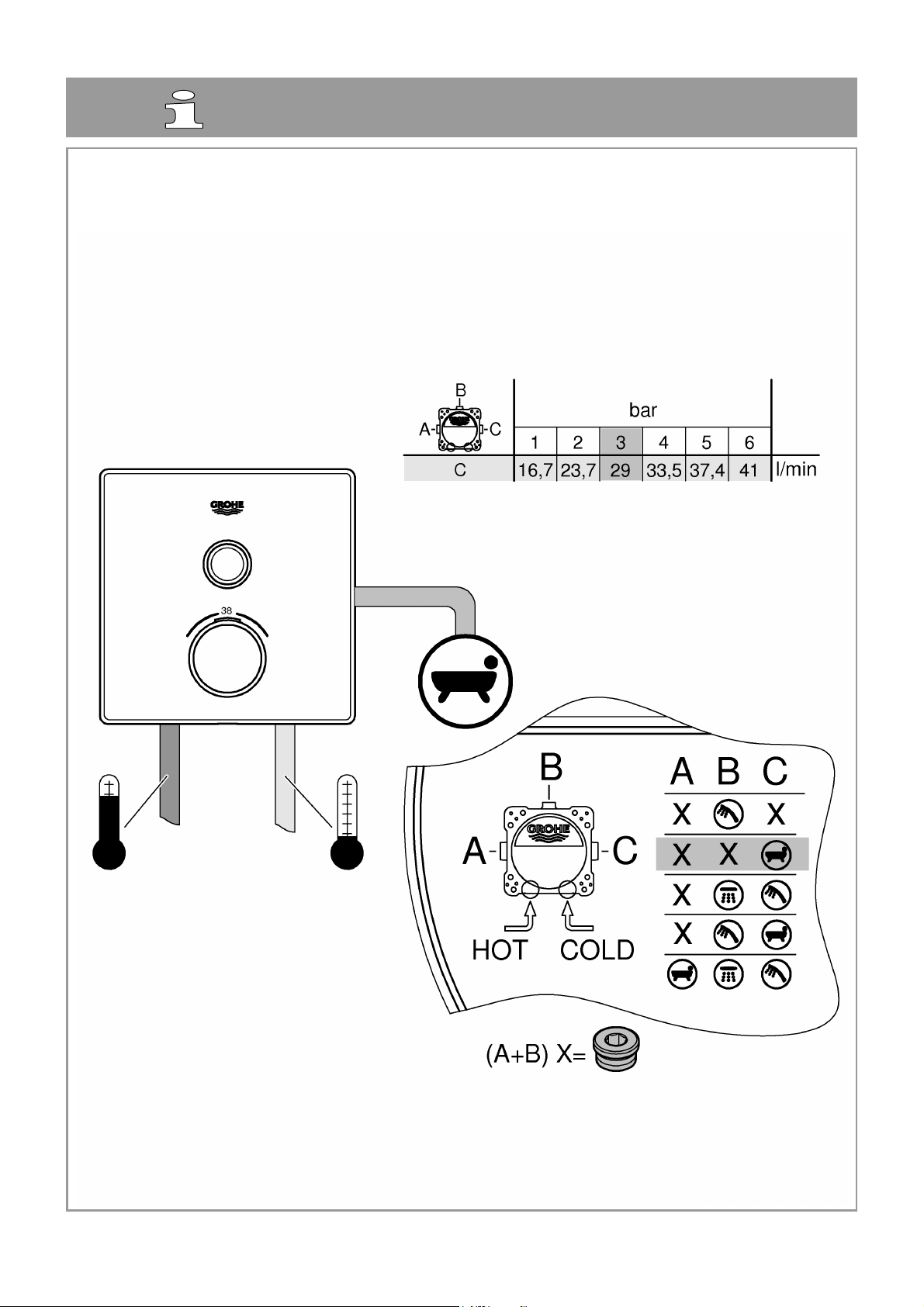

Flow rates without downstream resistances, see
page 36-51. These are to be observed when

dimensioning the outlet!

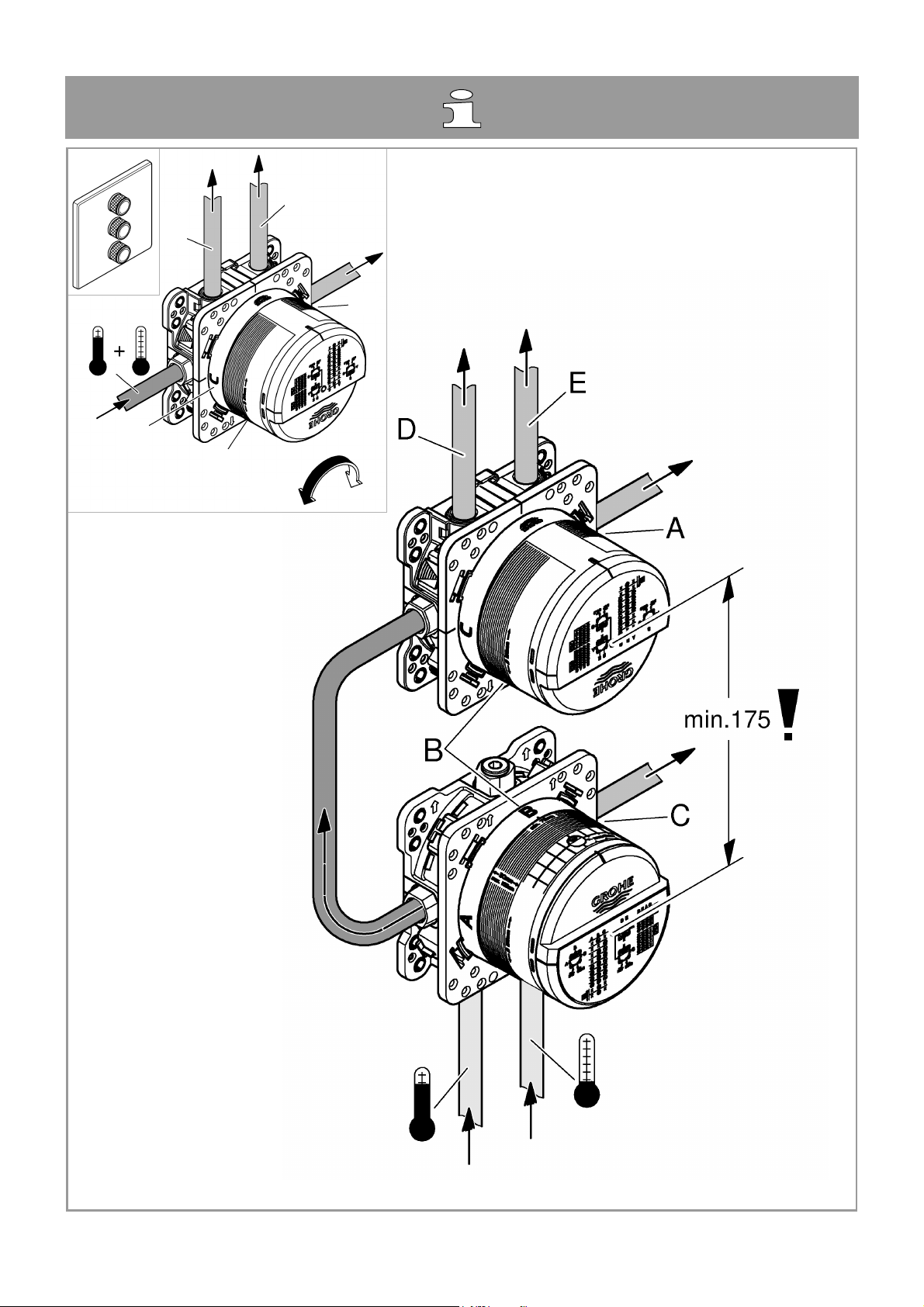

• Installation options, see page 35.

• Recommended configuration options, see from
page 36-51.

The following special accessories are available:

• Extension 25mm (prod. no.: 14 048)

• Safety device, only in combination with two
valves (prod. no.: 14 055)

• Isolating valves (prod. no.: 14 053)

• Reversed connection, hot on right – cold on left
replace thermostat cartridges (prod. no.: 49 003)

Caractéristiques techniques Grohtherm
SmartControl Thermostat

• Pression dynamique

- Pression dynamique minimale
sans résistances en aval 0,5 bar

- Pression dynamique minimale
avec résistances en aval 1 bar

- Recommandée 1,5 à 5 bars

• Débit minimal 5 l/min

• Température

- Arrivée d’eau chaude max. 70 °C

- Recommandée pour une
économie d’énergie 60 °C

- Désinfection thermique possible

• Température de l’eau chaude au raccord
d’alimentation au moins 2 °C de plus que la
température de l’eau mitigée

Débits sans résistances en aval, voir pages 36-51.

Veuillez en tenir compte lors du
dimensionnement de l’évacuation !

• Possibilités de montage, voir page 35.

• Possibilités de configuration recommandées, voir
à partir de la page 36-51.

Les accessoires spéciaux suivants sont
disponibles :

• Rallonge de 25mm (réf. : 14 048)

• Dispositif de sécurité, uniquement avec deux
vannes (réf. : 14 055)

• Robinets d’arrêt (réf. : 14 053)

• Raccordement inversé, chaud à droite - froid à
gauche,remplacer la cartouche du thermostat
(réf. : 49 003)

25

E

Datos técnicos de Grohtherm SmartControl

I

NL

Thermostat

• Presión de trabajo

- Presión mínima de trabajo sin
resistencias posacopladas 0,5 bares

- Presión mínima de trabajo con
resistencias posacopladas 1 bar

- Presión recomendada 1,5 - 5 bares

• Caudal mínimo 5 l/min

• Temperatura

- Entrada de agua caliente máx. 70 °C

- Recomendada para ahorrar energía 60 ºC

- Desinfección térmica posible

• La temperatura del agua caliente en la acometida
mín. 2 ºC superior a la temperatura del agua
mezclada

Caudales sin resistencias posacopladas, véanse
las páginas 36-51. Tenga en cuenta las

dimensiones del desagüe.

• Posibilidades de montaje, véase la página 35.

• Posibilidades de configuración recomendadas,
véase a partir de la página 36-51.

Los siguientes accesorios opcionales están
disponibles:

• Prolongación de 25mm (n.º de pedido: 14 048)

• Dispositivo de seguridad solo en conexión con
dos válvulas (n.º de pedido: 14 055)

• Bloqueos de seguridad (n.º de pedido: 14 053)

• Conexión invertida, derecha caliente - izquierda
frío sustituir los cartuchos del termostato (n.º de
pedido: 49 003)

Portate senza resistenze a valle, vedi
pagina 36-51. Queste devono essere rispettate

durante il dimensionamento dello scarico!

• Opzioni di montaggio, vedi pagina 35.

• Possibilità di configurazione consigliate, vedi da
pagina 36-51.

Sono disponibili i seguenti accessori speciali:

• Prolunga 25mm (N. ord.: 14 048)

• Dispositivo di sicurezza solo in con due valvole
(N. ord.: 14 055)

• Valvole di intercettazione (N. ord.: 14 053)

• Raccordi invertiti, caldo a destra - freddo a
sinistra sostituire la cartuccia termostato (N.
ord.: 49 003)

Technische gegevens Grohtherm SmartControl
Thermostaat

• Stromingsdruk

- Minimale stromingsdruk zonder
nageschakelde weerstanden 0,5 bar

- Minimale stromingsdruk met
nageschakelde weerstanden 1 bar

- Aanbevolen 1,5 - 5 bar

• Minimale doorstroming 5 liter/min

• Temperatuur

- Warmwateringang max. 70 °C

- Aanbevolen voor energiebesparing 60 °C

- Thermische desinfectie is mogelijk

• De warmwatertemperatuur bij de
toevoeraansluiting is min. 2 °C hoger dan de
mengwatertemperatuur

Dati tecnici Grohtherm Smart Control
Termost ato

• Pressione idraulica

- Pressione minima, senza
resistenze a valle 0,5 bar

- Pressione minima idraulica con
resistenze a valle 1 bar

- Consigliata 1,5 - 5 bar

• Portata minima 5 l/min

• Temperatura

- Ingresso acqua calda max. 70 °C

- Consigliata per il risparmio di energia 60 °C

- Disinfezione termica consentita

• Temperatura dell'acqua calda sul raccordo di
alimentazione superiore di min. 2 °C rispetto alla
temperatura dell'acqua miscelata

Doorstromingen zonder nageschakelde
weerstanden, zie pagina's 36-51. Hier moet bij de

dimensionering van de afvoer rekening mee
worden gehouden!

• Inbouwmogelijkheden, zie pagina 35.

• Aanbevolen configuratiemogelijkheden, zie vanaf
pagina 36-51.

De volgende speciale toebehoren zijn
verkrijgbaar:

• Verlenging 25mm (bestelnr.: 14 048)

• Veiligheidsvoorziening, alleen in combinatie met
twee kranen (bestelnr.: 14 055)

• Voorafsluiters (bestelnr.: 14 053)

• Aansluiting in spiegelbeeld, warm rechts - koud
links, thermostaatpatroon vervangen
(bestelnr.: 49 003).

26

S

Tekniska data för Grohtherm SmartControl

DK

N

Thermostat

• Flödestryck

- Minsta flödestryck utan
efterkopplade motstånd 0,5 bar

- Minsta flödestryck med
efterkopplade motstånd 1 bar

- Rekommenderat 1,5–5 bar

• Min. kapacitet 5 l/min

• Temperatur

- Varmvattentillopp max. 70 °C

- Rekommendation för energibesparing 60 °C

- Termisk desinfektion kan användas

• Varmvattentemperatur vid försörjningsanslutning
min. 2 °C högre än blandvattentemperatur

Genomflöden utan efterkopplade motstånd,
se sida 36-51. Dessa ska observeras vid

dimensioneringen av avloppet!

• Monteringsmöjligheter, se sida 35.

• Rekommenderade konfigurationsmöjligheter,
se fr.o.m. sida 36-51.

Följande specialtillbehör finns tillgängliga:

• Förlängning 25mm (best.-nr: 14 048)

• Säkerhetsanordning, endast i kombination med
två ventiler (best.-nr: 14 055)

• Spärrar (best.-nr: 14 053)

• Spegelvänd anslutning, varmt höger - kallt
vänster, byt termostatpatron (best.-nr: 49 003)

Tekniske data, Grohtherm Smart Control
Termost at

• Strømningstryk

- Min.- gennemstrømningstryk uden
efterkoblede modstande 0,5 bar

- Min.- gennemstrømningstryk med
efterkoblede modstande1 bar

- Anbefalet 1,5-5 bar

• Min.-gennemstrømning 5 l/min

• Temperatur

- Varmtvandsindgang maks. 70 °C

• Varmtvandstemperatur ved forsyningstilslutning
min. 2 °C højere end blandingsvandtemperatur

Gennemstrømninger uden efterkoblede
modstande, se side 36-51. Overhold disse

gennemstrømninger ved dimensionering af
afløbet!

• Monteringsmuligheder, se side 35.

• Anbefalede konfigurationsmuligheder, se fra
side 36-51.

Fås som specialtilbehør:

• Forlængelse 25mm (bestillingsnr.: 14 048)

• Sikkerhedsanordning, kun i forbindelse med to
ventiler (bestillingsnr.: 14 055)

• Forafspærringer (bestillingsnr.: 14 053)

• Spejlvendt tilslutning, varmt til højre - koldt til
venstre udskift termostat (bestillingsnr.: 49 003)

Tekniske data Grohtherm SmartControl
Termostat

• Dynamisk trykk

- Minimum dynamisk trykk uten
etterkoblede motstander 0,5 bar

- Minimum dynamisk trykk med
etterkoblede motstander 1 bar

- Anbefalt 1,5-5 bar

• Minimum gjennomstrømning 5 l/min

• Temperatur

- Varmtvannsinngang maks. 70 °C

- Anbefales ved energisparing 60 °C

- Termisk desinfeksjon mulig

• Varmtvannstemperatur ved forsyningstilkoblingen
min. 2 °C høyere enn blandevanntemperaturen

Gjennomstrømninger uten etterkoblede
motstander, se side 36-51. Disse må overholdes

ved dimensjonering av avløpet!

• Monteringsalternativer, se side 35.

• Anbefalte konfigurasjonsmuligheter, se fra
side 36-51.

Følgende spesialtilbehør er tilgjengelig:

• Forlengelse 25 mm (best.nr.: 14 048)

• Sikkerhetsanordning, bare kombinert med to
ventiler (best.nr.: 14 055)

- Anbefalet som energibesparelse 60 °C

- Termisk desinfektion mulig

• Forsperrer (best.nr.: 14 053)

• Speilvendt tilkobling, varmt til høyre - kaldt til
venstre Skift termostat-patron (best.nr.: 49 003)

27

FIN

Tekniset tiedot Grohtherm SmartControl

PL

UAE

Termostaatti

• Virtauspaine

- Vähimmäisvirtauspaine ilman
jälkikytkettyjä vastuksia 0,5 bar

- Vähimmäisvirtauspaine
jälkikytkettyjen vastuksien kanssan 1 bar

- Suositus 1,5–5 bar

• Vähimmäisläpivirtaus 5 l/min

• Lämpötila

- Lämpimän veden tulo maks. 70 °C

- Energian säästämiseksi
suosittelemme 60 °C

- Terminen desinfiointi mahdollinen

• Lämpimän veden lämpötila syöttöliitännässä väh.
2 °C korkeampi kuin sekoitetun veden lämpötila.

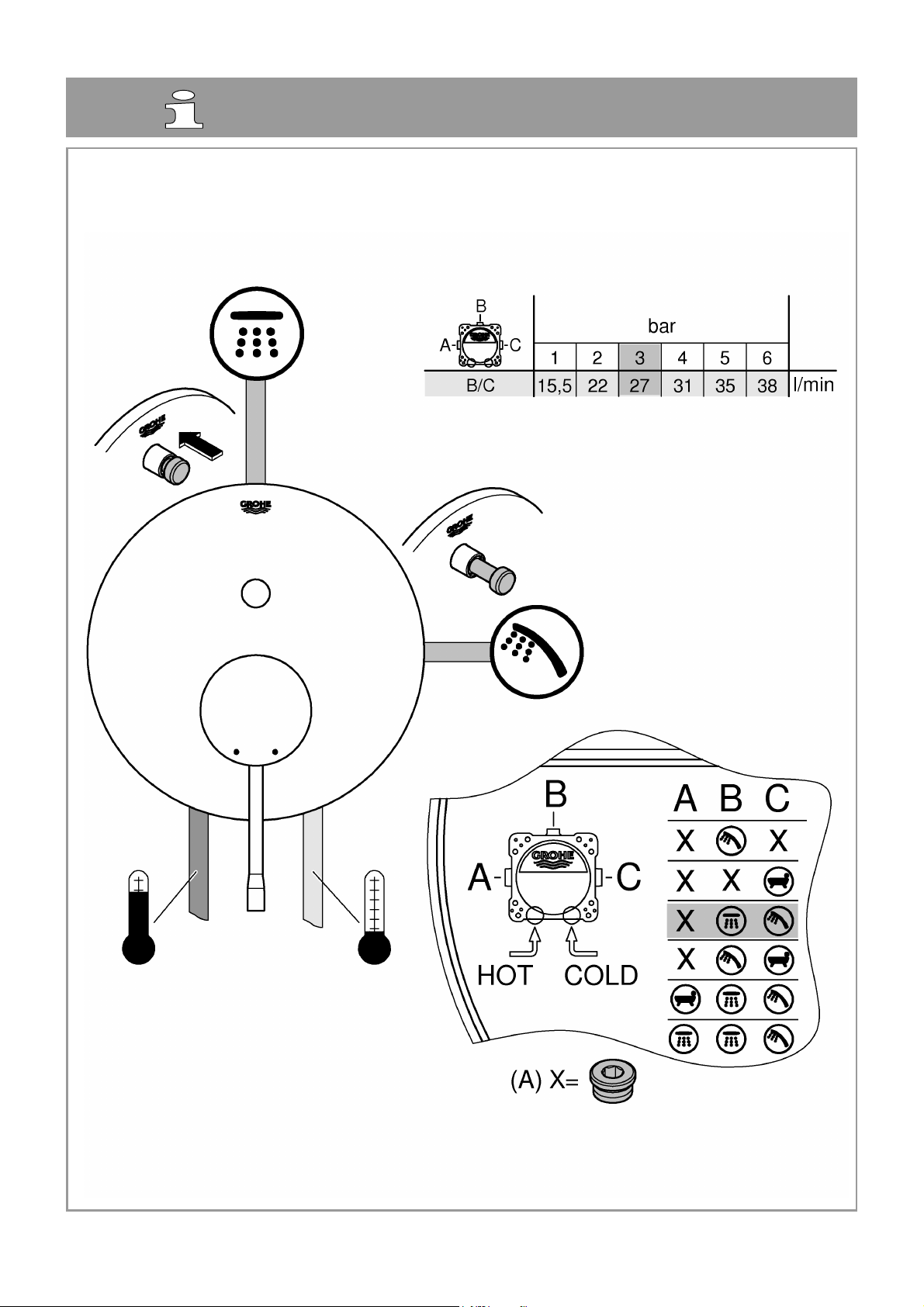

Virtaukset ilman jälkikytkettyjä vastuksia, katso
sivut 36-51. Huomaa nämä viemäriä

mitoitettaessa!

• Asennusmahdollisuudet, katso sivu 35.

• Suositellut määritysvaihtoehdot, katso alkaen
sivu 36-51.

Seuraavat erityislisävarusteet ovat saatavilla:

• Jatkokappale 25mm (tilausnumero: 14 048)

• Turvalaitteisto, vain venttiilien yhteydessä
(tilausnumero: 14 055)

• Esisulut (tilausnumero: 14 053)

• Päinvastainen liitäntä, lämmin oikealla, kylmä
vasemmalla termostaatin säätöosan vaihto
(tilausnumero: 49 003)

Ciśnienie przepływu bez dodatkowych oporów:
patrz s. 36-51. Przestrzegać tych wartości

podczas obliczania wielkości odpływu!

• Opcje montażu: patrz s. 35.

• zalecane konfiguracje: patrz s. 36-51 i nast.

Dostępne jest następujące wyposażenie
dodatkowe:

•Przedłużenie 25mm (nr kat. 14 048)

• Zabezpieczenie, tylko w połączeniu z dwoma
zaworami (nr kat. 14 055)

• Zawór odcinający (nr kat. 14 053)

•Podłączenie odwrotne, woda gorąca
zimna

(nr kat. 49 003)

– str. lewa (Wymiana głowicy termostatu

– str. prawa,

Dane techniczne Grohtherm Smart Control
Termost at

•Ciśnienie przepływu

- Minimalne ciśnienie przepływu
bez dodatkowych oporów 0,5 bar

- Minimalne ciśnienie przepływu
przy dodatkowych oporach 1 bar

- zalecane 1,5

• Minimalne natężenie przepływu 5 l/min

• Temperatura

- Doprowadzenie wody gorącej maks. 70°C

- Zalecana temperatura energooszczędna 60°C

-Możliwa dezynfekcja termiczna

• Temperatura wody ciepłej na podłączeniu
dolotowym min. 2 °C wyższa od temperatury
wody mieszanej

–5 bar

28

GR

Τεχνικά στοιχεία Grohtherm SmartControl

CZ

H

Θερμοστάτης

• Πίεση ροής

- Ελάχιστη πίεση ροής χωρίς αντιστάσεις 0,5 bar

- Ελάχιστη πίεση ροής με αντιστάσεις 1 bar

- Συνιστάται 1,5 - 5 bar

• Μέση ροή 5l/λεπτό

• Θερμοκρασία

- Είσοδος ζεστού νερού μέγ. 70 °C

- Για εξοικονόμηση ενέργειας συνιστάται 60 °C

- Η θερμική απολύμανση είναι δυνατή

• Η θερμοκρασία του ζεστού νερού στην παροχή

ζεστού νερού πρέπει να είναι τουλάχιστον 2°C
υψηλότερη από τη
νερού

Πίεση ροής χωρίς μετέπειτα αντιστάσεις,
βλ. σελίδα 36-51. Αυτά πρέπει να τηρούνται

στον υπολογισμό των διαστάσεων της
αποχέτευσης!

• Δυνατότητες τοποθέτησης, βλ. σελίδα 35.

• Προτεινόμενες δυνατότητες ρύθμισης, βλ. από
σελίδα 36-51.

Διατίθεται ο παρακάτω πρόσθετος εξοπλισμός:

• Σετ προέκτασης 25mm
(αρ. παραγγελίας: 14 048)

• Διάταξη ασφαλείας μόνο σε συνδυασμό με δύο
βαλβίδες (

• Βαλβίδες απομόνωσης
(αρ. παραγγελίας: 14 053)

• Αντιστρεπτή σύνδεση, ζεστό δεξιά – κρύο
αριστερά αντικατάσταση μηχανισμού θερμοστάτη
(αρ. παραγγελίας: 49 003)

Technické údaje Grohtherm SmartControl
Termost at

• Proudový tlak

- Minimální proudový tlak bez dodatečně
zapojených odporů 0,5 baru

- Minimální proudový tlak s dodatečně
zapojenými odporyn 1 bar

- Doporučeno 1,5-5 barů

• Minimální průtok 5 l/min

• Teplota

- Vstup teplé vody max.: 70 °C

- Pro úsporu energie se doporučuje 60 °C

- Je možno provádět termickou dezinfekci

• Teplota teplé vody je u přívodu min. o 2 °C vyšší
než teplota smíšené vody

αρ. παραγγελίας: 14 055)

θερμοκρασία του μεικτού

Průtoky bez dodatečně zapojených odporů, viz
strana 36-51. Toto je nutné dodržovat při

dimenzování odtoku!

• Možnosti montáže, viz strana 35.

• Doporučené možnosti konfigurace, viz od
strany 36-51.

K dostání je následující zvláštní příslušenství:

• Prodloužení 25mm (obj. čís. 14 048)

• Bezpečnostní zařízení, pouze ve spojení se
dvěma ventily (obj. čís. 14 055)

•Předuzávěry (obj. čís. 14 053)

•Opačné zapojení přípojek, teplá vpravo –
studená vlevo, výměna termostatové kartuše
(obj. čís. 49 003)

Grohtherm SmartControl műszaki adatok
Thermostat

• Áramlási nyomás

- Min. kifolyási nyomás
utánkapcsolt ellenállás nélkül 0,5 bar

- Minimális kifolyási nyomás
utánkapcsolt ellenállásokkal 1 bar

- Javasolt 1,5 – 5 bar

• Min. átfolyás 5 l/perc

•Hőmérséklet

- A melegvíz befolyónyílásánál max. 70 °C

- Energiamegtakarítás céljából
javasolt érték 60 °C

-Termikus fertőtlenítés lehetséges

• A meleg víz hőmérséklete a tápcsatlakozásnál
min. 2 °C-kal magasabb, mint a kevert víz
hőmérséklete

Áramlási nyomási értékek utánkapcsolt
ellenállások nélkül, ld. 36-51. oldal. Ezekre

ügyeljen a lefolyó méretezésénél!

• Beépítési lehetőségek, ld. 35 oldal.

• Ajánlott konfigurációs lehetőségek, ld. 36-51
oldaltól.

Az alábbi különleges tartozékok kaphatók:

• Hosszabbítás 25mm (megr.- sz.: 14 048)

• Biztonsági berendezés, csak két szeleppel együtt
(megr.- sz.: 14 055)

•Előzetes lezárások (megr.- sz.: 14 053)

• Felcserélt oldalú bekötés, meleg jobbra - hideg
balra Termosztát-kazetták cseréje (megr.­sz.: 49 003)

29
