Page 1

UAE

EST

RUS

SLO

FIN

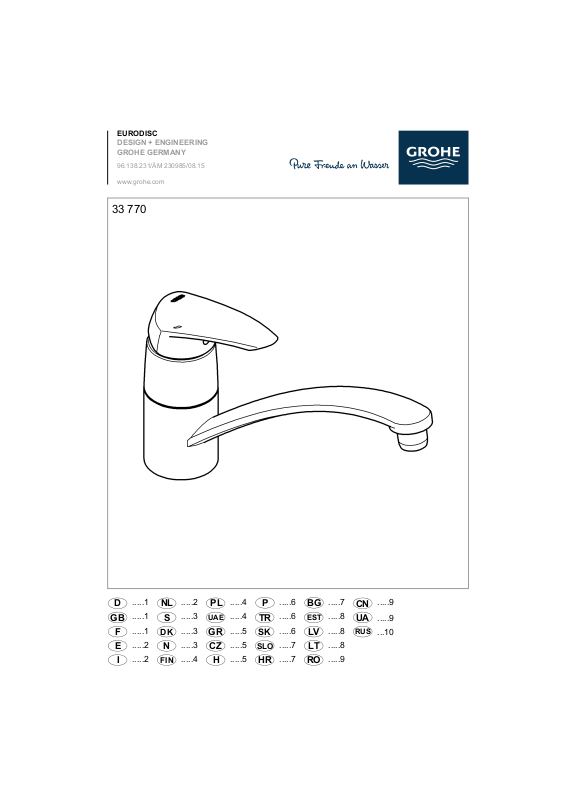

33 770

EURODISC

UAE

EST

RUS

SLO

FIN

DESIGN + ENGINEERING GROHE GERMANY

96.138.231/ÄM 230985/08.15

www.grohe.com

.....1

.....2

.....1

.....3

.....1

.....4

.....2

.....5

.....2

.....6

.....2

.....7

.....3

.....8

.....3

.....9

.....3

...10

.....4

.....11

.....4

.....12

.....4

.....13

.....5

.....14

.....5

.....15

.....5

.....16

.....6

.....17

.....6

.....18

.....6

.....19

.....7

.....20

.....7

.....21

.....7

.....22

.....8

.....23

.....8

.....24

.....8

.....25

.....9

.....26

.....9

.....27

.....9

.....28

...10

Page 2

Page 3

3mm

2,5mm

3mm

13mm

*19 017

Page 4

Diese Technische Produktinformation ist

ausschließlich für den Installateur oder eingewiesene Fachkräfte! Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar Betriebsdruck: max. 10 bar Prüfdruck: 16 bar Durchfluss bei 3 bar Fließdruck: ca. 12 l/min Temperatur Warmwassereingang max. 70 °C Empfohlen (Energieeinsparung): 60 °C Thermische Desinfektion möglich Klemmlänge: max. 60mm Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei

Ruhedrücken über 5 bar ein Druckminderer einzubauen. Höhere Druckdifferenzen zwischen Kalt- und Warmwasseranschluss sind zu vermeiden!

Installation:

Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion prüfen.

Mengenbegrenzung:

In Verbindung mit hydraulischen Durchlauferhitzern ist eine Durchflussmengenbegrenzung nicht zu empfehlen.

Wartung: Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der Dichtungen achten. Verschraubung bis zum Durchdrehen festziehen.

Ersatzteile: siehe Explosionsdarstellung

(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively for the installer or trained specialists. Please pass these instructions on to the user.

Application: Operation with unpressurised storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar – recommended 1 – 5 bar Operating pressure: max. 10 bar Test pressure: 16 bar Flow rate at 3 bar flow pressure: approx. 12 l/min Hot water inlet temperature max. 70 °C Recommended (energy saving): 60 °C Thermal disinfection possible Clamping length: max. 60mm

If static pressure exceeds 5 bar, a pressure reducing valve must be fitted. Avoid major pressure differences between hot and cold water supply.

La documentation technique/produit est exclusivement destinée aux plombiers et aux personnels qualifiés. Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: min. 0,5 bar – recommandée 1 à 5 bars Pression de service: 10 bars maxi. Pression d'épreuve: 16 bars Débit à une pression dynamique de 3 bars: env. 12 l/min Température de l’eau chaude 70 °C maxi. Recommandée (économie d'énergie): 60 °C

Désinfection thermique possible

Longueur de serrage : 60mm maxi. Installer un réducteur de pression en cas de pressions

statiques supérieures à 5 bars. Eviter les différences importantes de pression entre les raccordements d'eau chaude et d'eau froide!

Installation:

Flush piping system prior and after installation of fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of fitting.

Flow rate limitation:

The use of flow rate limiters in combination with hydraulic instantaneous heaters is not recommended.

Maintenance: Inspect and clean all components and replace if necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the seals are correctly seated. Tighten screw coupling until it turns freely.

Replacement parts: see exploded drawing

(* = special accessory)

Care: see Care Instructions

Installation

Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler le fonctionnement de la robinetterie.

Limiteur de débit

La limitation du débit est déconseillée avec des chauffe-eau instantanés à commande hydraulique.

Maintenance Contrôler et nettoyer toutes les pièces, les remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la cartouche. Visser jusqu’à ce que la pièce tourne dans le vide.

Pièces de rechange cf. vue explosée

(* = accessoires spéciaux) Entretien: cf. les instructions d’entretien

Page 5

¡Esta información técnica de productos está

destinada exclusivamente para el instalador o profesionales del sector!

¡Por favor, entréguesela al usuario! Campo de aplicación No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares Presión de utilización: máx. 10 bares Presión de verificación: 16 bares Caudal para una presión

de trabajo de 3 bares: aprox. 12 l/min Temperatura de la entrada del agua caliente máx. 70 °C Recomendada (ahorro de energía): 60 °C

Desinfección térmica posible

Longitud de apriete máx. 60mm Si la presión en reposo es superior a 5 bares, hay que instalar

un reductor de presión. ¡Deberán evitarse diferencias de presión importantes entre las acometidas del agua fría y del agua caliente!

Instalación:

¡Purgar a fondo el sistema de tuberías antes y después de la instalación (tener en cuenta EN 806)!

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el funcionamiento de la grifería.

Limitación del caudal:

Se recomienda no utilizar el limitador de caudal en combinación con calentadores instantáneos con control hidráulico.

Mantenimiento: Verificar todas las piezas, limpiarlas y cambiarlas en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de mantenimiento!

Al montar el cartucho tener en cuenta el correcto asiento de las juntas. Apretar la rosca hasta que gire.

Recambios: véase la vista de despiece

(* = Accesorio especial).

Cuidados: véanse las instrucciones de conservación

Queste informazioni tecniche sul prodotto sono ad

uso esclusivo dell’installatore e di personale

qualificato!

Si prega di consegnarle all’utente! Gamma di applicazioni: Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a circuito aperto).

Dati tecnici

Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar Pressione di esercizio max. 10 bar Pressione di prova 16 bar Portata alla pressione di 3 bar: circa 12 l/min Temperatura ingresso acqua calda: max. 70 °C Consigliata (risparmio energetico): 60 °C

Disinfezione termica consentita

Lunghezza di fissaggio max. 60mm

Per pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione. Evitare grandi differenze di pressione fra i raccordi d'acqua

fredda e d'acqua calda!

Deze technische productgegevens zijn uitsluitend

bedoeld voor de installateur of gekwalificeerde

monteurs!

Overhandig deze aan de gebruiker! Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen) is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar Werkdruk: max. 10 bar Testdruk: 16 bar Capaciteit bij 3 bar stromingsdruk: ca. 12 l/min Temperatuur warmwateringang max. 70 °C Aanbevolen (energiebesparing): 60 °C

Thermische desinfectie is mogelijk

Klemlengte: max. 60mm Bij statische drukken boven 5 bar dient een drukreduceerventiel te worden ingebouwd. Voorkom hoge drukverschillen tussen de koud- en warmwateraansluiting!

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento del rubinetto.

Limitatore di portata:

L'uso di un limitatore di portata non è consigliabile con scaldabagni istantanei idraulici.

Manutenzione: Controllare, pulire ed eventualmente sostituire tutti i pezzi.

Chiudere l’entrata dell’acqua durante lavori di manutenzione!

Durante il montaggio della cartuccia controllare che le guarnizioni siano perfettamente in sede. Stringere il raccordo a vite finché non gira a vuoto.

Pezzi di ricambio:vedi immagini esplose

(* = accessori speciali) Manutenzione ordinaria: vedi istruzioni per manutenzione ordinaria

Installeren:

Leidingen vóór en na het installeren grondig spoelen (EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de kraan werkt.

Volumebegrenzer:

In combinatie met c.v.-ketels met warmwatervoorziening en geisers is een doorstroombeperking aan de warmwaterkant niet aan te raden, i.v.m. de tapdrempel van de geiser/combiketel.

Onderhoud: Controleer alle onderdelen, reinig en vervang deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer af!

Controleer bij het inbouwen van de kardoes of de afdichtingen goed zitten. Schroef de schroefverbinding vast totdat deze doordraait.

Reserveonderdelen: zie stuklijst

(* = speciaal toebehoren) Reiniging: zie reinigingsaanwijzing

Page 6

Denna tekniska produktinformation är

uteslutande avsedd för installatören eller

anvisade fackmän!

Var vänlig lämna vidare till användaren! Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig! Tekniska data

Flödestryck: 0,5 bar – rekommenderat 1 – 5 bar Driftstryck: 10 bar Provtryck: 16 bar Kapacitet vid 3 bar flödestryck: 12 l/min Temperatur varmvatteningång 70 °C Rekommenderat (energibesparing): 60 °C Termisk desinfektion kan användas Klämlängd: max. 60mm En reduceringsventil ska installeras om vilotrycket

överstiger 5 bar. Större tryckdifferenser mellan kallvatten- och varmvattenanslutningen måste undvikas!

Installation:

Spola rörledningssystemet noggrant före och efter installationen (observera EN 806)!

Funktion:

Kontrollera att alla anslutningar är täta och fungerar felfritt.

Volymbegränsning:

Flödebegränsningen bör inte användas i kombination med hydrauliska genomströmningsberedare.

Underhåll: Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Kontrollera att tätningarna sitter rätt vid montering av patronen. Dra åt skruvförbandet tills det går runt.

Reservdelar: se sprängskiss

( * = specialtillbehör)

Skötsel: se Skötselanvisning

Denne Tekniske Produktinformation er kun til vvs-

installatøren og erfarne fagfolk!

Giv den venligst videre til brugeren!

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne vandvarmere) er ikke mulig!

Tekniske data

Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar Driftstryk maks. 10 bar Prøvetryk 16 bar Gennemstrømning ved 3 bar tilgangstryk ca. 12 l/min. Temperatur ved varmtvandsindgangen maks. 70 °C Anbefalet (energibesparelse) 60 °C Termisk desinfektion mulig Klemlængde maks. 60mm Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Større trykforskelle mellem koldt- og varmtvandstilslutningen bør undgås!

Denne tekniske produktinformasjonen er

utelukkende laget for installatører og annet

faglært personell!

Vennligst gi denne produktinformasjonen videre

til brukeren! Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig. Tekniske data

Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar Driftstrykk: maks. 10 bar Kontrolltrykk: 16 bar Gjennomstrømning ved 3 bar dynamisk trykk: ca. 12 l/min Temperatur varmtvannsinngang maks. 70 °C Anbefalt (energisparing): 60 °C

Termisk desinfeksjon mulig

Klemlengde: maks. 60mm Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil. Unngå store trykkdifferanser mellom kaldt- og varmtvannstilkoblingen!

Installation:

Skyl rørledningssystemet grundigt før og efter installationen (Vær opmærksom på EN 806)!

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet fungerer.

Mængdebegrænsning:

I forbindelse med hydrauliske gennemstrømningsvandvarmere kan brug af gennemstrømningsbegrænsning ikke anbefales.

Vedligeholdelse: Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der lukkes for vandet!

Vær ved montering af patronen opmærksom på, at pakningerne monteres korrekt. Spænd forskruningen til indtil den drejer igennem.

Reservedele: Se eksplosionstegning

(* = specialtilbehør)

Pleje: Se plejeanvisningen.

Installering:

Spyl rørledningssystemet grundig før og etter installeringen (Følg EN 806)!

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen fungerer som den skal.

Mengdebegrensning:

Bruk av strømningsbegrenser anbefales ikke i forbindelse med hydrauliske varmtvannsberedere.

Vedlikehold: Kontroller alle delene, rengjør og skift eventuelt ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

Kontroller at tetningene sitter riktig når patronen monteres. Stram skruforbindelsen helt til den roterer.

Reservedeler: se sprengskisse

(* = ekstra tilbehør) Pleie: se pleieveiledningen

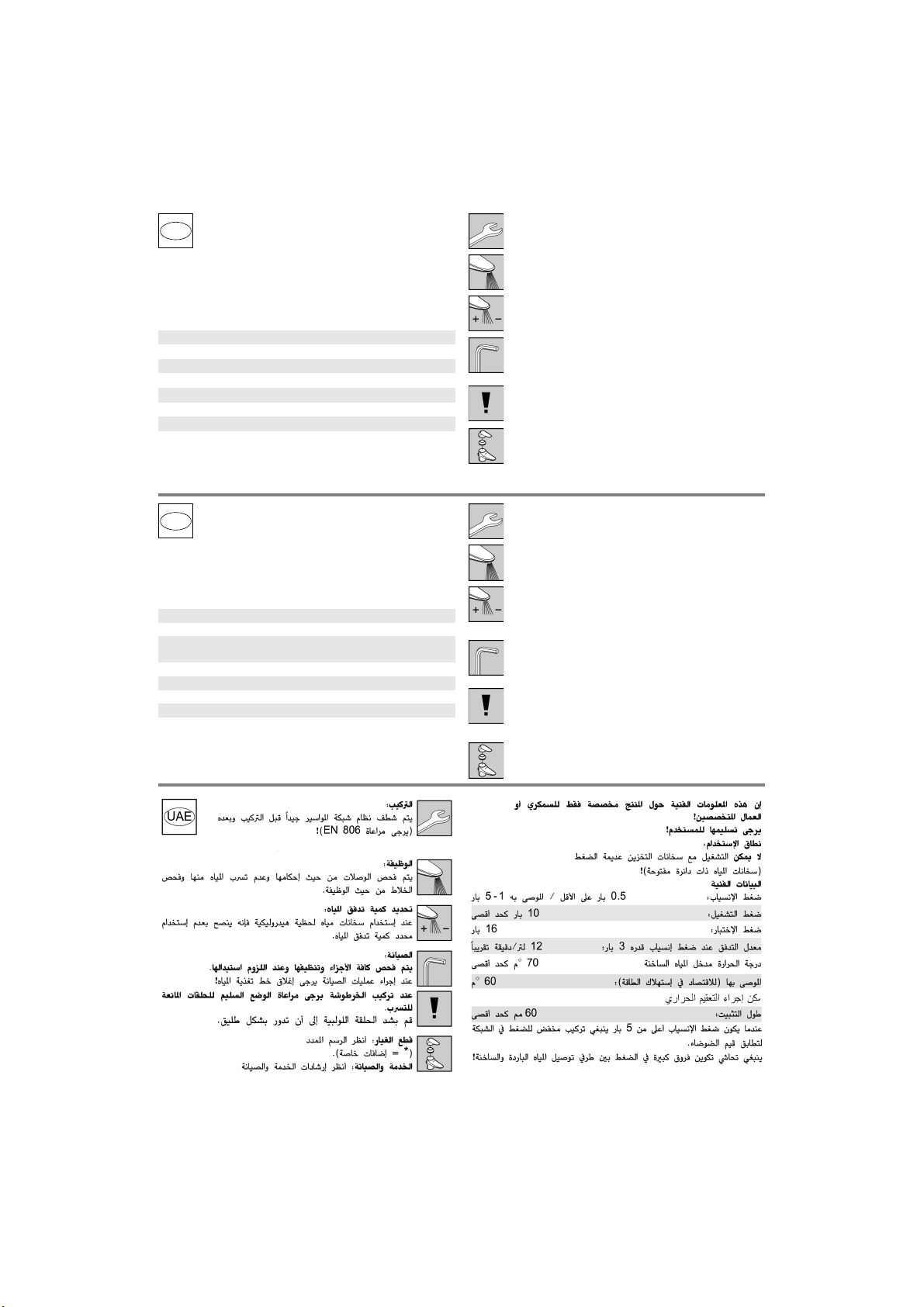

Page 7

FIN

Tämä tekninen tuotetiedote on tarkoitettu

yksinomaan asentajille tai koulutuksen saaneille

ammattimiehille!

Anna se edelleen laitteen käyttäjälle! Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar Käyttöpaine: maks. 10 bar Tarkastuspaine: 16 bar Läpivirtaus, kun virtauspaine on 3 baria: n. 12 l/min Lämpötila lämpimän veden tulossa maks. 70 °C Suositus (energian säästämiseksi): 60 °C Terminen desinfiointi mahdollinen Kiinnityskohdan vahvuus: maks. 60mm Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on vältettävä!

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen asennuksen (EN 806 huomioitava)!

Toiminta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Virtausmäärän rajoitin:

Emme suosittele käyttämään läpivirtauksen rajoitinta hydraulisen läpivirtauskuumentimen yhteydessä.

Huolto: Tarkasta ja puhdista kaikki osat, vaihda tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Kun asennat säätöosan, huolehdi siitä, että tiivisteet ovat kunnolla paikoillaan. Kiristä kierreliitos loppuun asti.

Varaosat: ks. räjäytyskuva

(* = lisätarvike)

Hoito: ks. hoito-ohjeet

Informacja techniczna o produkcie przeznaczona

jest wyłącznie dla instalatorów lub osób z

przygotowaniem fachowym!

Informację należy przekazać użytkownikowi!

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody (pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar Ciśnienie robocze: maks. 10 bar Ciśnienie kontrolne: 16 bar Przepływ przy ciśnieniu przepływu wynoszącym 3 bar: ok. 12 l/min Temperatura na doprowadzeniu gorącej wody maks. 70 °C Zalecana (energooszczędna): 60 °C

Możliwa dezynfekcja termiczna

Długość zacisku: maks. 60mm

Jeżeli ciśnienie statyczne przekracza 5 bar, należy wmontować reduktor ciśnienia. Należy unikać większych różnic ciśnienia między wodą zimną a ciepłą!

Instalacja:

Przed instalacją i po niej dokładnie przepłukać przewody rurowe (przestrzegać EN 806)!

Działanie:

Sprawdzić szczelność połączeń i działanie armatury.

Ogranicznik przepływu wody:

Wykorzystanie funkcji ogranicznika przepływu wody w połączeniu z włączanymi ciśnieniowo przepływowymi podgrzewaczami wody nie jest zalecane.

Konserwacja: Sprawdzić wszystkie części, oczyścić i ewent. wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Podczas montażu głowicy zwrócić uwagę na prawidłowe osadzenie uszczelek. Dokręcić złącze gwintowe tak, aby obracało się swobodnie.

Części zamienne: zob. rysunek poglądowy

(* - akcesoria). Pielęgnacja: zob. Instrukcja pielęgnacji

Page 8

Αυτή η τεχνική πληροφορία προϊόντος

προορίζεται αποκλειστικά για τον εγκαταστάτη ή

για τους εξειδικευμένους τεχνίτες!

Παρακαλούμε παραδώστε την και στο χρήστη! Πεδίο εφαρμογής:

Η λειτουργία με συσσωρευτές χωρίς πίεση (ανοιχτοί θερμοσίφωνες) δεν είναι δυνατή.

Τεχ νικά στοιχεία

Πίεση ροής: ελάχιστη 0,5 – συνιστώμενη 1 – 5 bar Πίεση λειτουργίας μέγιστη 10 bar Πίεση ελέγχου: 16 bar Ροή με πίεση στα 3 bar: περ. 12 l/min Θερμοκρασία στην είσοδο ζεστού νερού μέγ. 70 °C Συνιστώμενη (εξοικονόμηση ενέργειας): 60 °C

Η θερμική απολύμανση είναι δυνατή

Μήκος σύσφιξης: μέγ. 60mm Σε πιέσεις ηρεμίας μεγαλύτερες από 5 bar θα πρέπει να τοποθετηθεί μια συσκευή μείωσης της πίεσης. Αποφύγετε μεγαλύτερες διαφορές πίεσης μεταξύ της σύνδεσης ζεστού και κρύου νερού!

Εγκατάσταση:

Ξεπλύνετε καλά το σύστημα σωληνώσεων πριν και μετά την εγκατάσταση (σύμφωνα με τις προδιαγραφές EN 806)!

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη λειτουργία της βαλβίδας.

Αναστολέας ροής:

∆εν συνιστάται η σύνδεση του αναστολέα ροής σε συνδυασμό με υδραυλικούς ταχυθερμοσίφωνες.

Συντήρηση: Ελέγξτε όλα τα εξαρτήματα, καθαρίστε τα και, αν χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες συντήρησης!

Στην τοποθέτηση του μηχανισμού φροντίστε για την καλή θέση των μονώσεων. Σφίξτε τη βιδωτή σύνδεση μέχρι τέρματος.

Ανταλλακτικά: βλέπε αναλυτικό σχεδιάγραμμα

(* = πρόσθετος εξοπλισμός) Περιποίηση: βλέπε Οδηγίες περιποίησης

Tato technická informace o výrobku je určena

pouze pro instalatéry nebo zaškolené odborné

pracovníky!

Předejte, prosím, k dispozici uživateli! Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na přípravu teplé vody) není možný.

Technické údaje

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů Provozní tlak: max. 10 barů Zkušební tlak: 16 barů Průtok při proudovém tlaku 3 bary: cca 12 l/min Teplota na vstupu teplé vody max. 70 °C Doporučeno (úspora energie): 60 °C

Je možno provádět termickou dezinfekci

Upevňovací délka: max. 60mm Při statických tlacích vyšších než 5 barů se musí namontovat redukční ventil. Je nutné zabránit vyšším tlakovým rozdílům mezi připojením studené a teplé vody!

Ezt a műszaki termék-információt kizárólag a

szerelők, vagy pedig felkészült szakemberek

számára állították össze.

Kérjük adják tovább a felhasználónak! Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű vízmelegítőkkel) nem működtethető.

Műszaki adatok

Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar Üzemi nyomás: max. 10 bar Vizsgálati nyomás: 16 bar Átfolyás 3 bar áramlási nyomásnál: kb. 12 l/perc Vízhőmérséklet a melegvíz befolyó nyílásnál max. 70 °C Javasolt (energia megtakarítás): 60 °C

Termikus fertőtlenítés lehetséges

Befogási hossz: max. 60mm 5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő szükséges! Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb nyomáskülönbséget!

Instalace:

Potrubní systém před a po instalaci důkladně propláchněte (dodržujte normu EN 806)!

Funkce:

Zkontrolujte těsnost spojů a funkci armatury.

Omezení průtokového množství:

Omezovače průtokového množství se nedoporučuje použít ve spojení s hydraulickými průtokovými ohřívači.

Údržba: Všechny díly zkontrolujte, vyčistěte a podle potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Při montáži kartuše dbejte na správné nasazení těsnění. Šroubení dotáhněte tak, až se začne protáčet.

Náhradní díly: viz vyobrazení dílů v rozloženém stavu

(* = zvláštní příslušenství)

Ošetřování: viz návod k údržbě.

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan öblítse át (ügyeljen az EN 806 szabványra)!

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a csaptelep működését.

Mennyiségkorlátozás:

Hidraulikusan vezérelt átfolyó-rendszerű vízmelegítőkkel nem javasoljuk a mennyiségkorlátozó használatát.

Karbantartás: Az összes alkatrészt ellenőrizni, tisztítani, és esetl. cserélni kell.

A karbantartási munkák során zárja le a víz hozzávezetést!

A patron beszerelése során figyeljen a tömítések helyes illeszkedésére. Húzza meg a csavarzatot, amig az körbe nem forog.

Pótalkatrészek: lásd robbantott rajz segítségével

történő bemutatás (* = speciális tartozékok) Ápolás: lásd az Ápolási útmutatót

Page 9

Estas Informações Técnicas sobre o produto

destinam-se exclusivamente aos instaladores ou

pessoal especializado instruido para o efeito!

Por favor, entregue-as ao utilizador! Campo de aplicação:

Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar Pressão de serviço: máx. 10 bar Pressão de teste: 16 bar Débito a 3 bar de pressão de caudal: aprox. 12 l/min Temperatura na entrada de água quente máx. 70 °C Recomendada (para poupança de energia): 60 °C

Possibilidade de desinfecção térmica

Comprimento do tubo: máx. 60mm Em pressões estáticas superiores a 5 bar dever-se-á montar um redutor de pressão. Evitar grandes diferenças de pressão entre a ligação da água fria e a ligação da água quente!

Instalação:

Antes e depois da instalação, enxaguar bem as tubagens (respeitar a norma EN 806)!

Função:

Verificar a estanqueidade das ligações e testar o funcionamento da misturadora.

Limitação do caudal:

Não é aconselhável limitar o caudal caso sejam usados esquentadores hidráulicos.

Manutenção: Verificar, limpar e, se necessário, substituir todas as peças.

Para efectuar trabalhos de manutenção, fechar o abastecimento de água!

Ao montar o cartucho, certifique-se de que as juntas de vedação ficam devidamente assentes. Apertar a união roscada até ela rodar livremente.

Peças sobresselentes: ver desenho explodido

(* = acessórios especiais)

Conservação: ver as instruções de conservação

Bu teknik ürün bilgisi sadece mentör veya eğitimli

uzmanlar için hazırlanmıştır!

Lütfen kullanıcıya teslim ediniz!

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak mümkün değildir.

Teknik Veriler

Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar İşletme basıncı: maks. 10 bar Kontrol basıncı: 16 bar 3 bar akış basıncında akım: yakl. 12 l/dak Su giriş ısısı maks. 70 °C Tavsiye edilen (enerji tasarrufu): 60 °C Termik dezenfeksiyon mümkün Bağlantı uzunluğu: maks. 60mm Akış basıncının 5 barın üzerinde olması durumunda, bir

basınç düşürücü takılmalıdır. Soğuk ve sıcak su bağlantıları arasında yüksek basınç farklılıklarından kaçının!

Táto technická informácia o výrobku je určená len

pre inštalatérov alebo zaškolených odborných

pracovníkov!

Dajte, prosím, k dispozícii užívateľovi! Oblast’ použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi vody) nie je možná.

Technické údaje

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov Prevádzkový tlak: max. 10 barov Skúšobný tlak: 16 barov Prietok pri hydraulickom tlaku 3 bary: cca 12 l/min Teplota na vstupe teplej vody max. 70 °C Odporúčaná (úspora energie): 60 °C

Je možná termická dezinfekcia

Upevňovacia dĺžka: max. 60mm Pri statických tlakoch vyšších než 5 barov sa musí namontovat’ redukčný ventil. Je potrebné zabránit’ vyšším tlakovým rozdielom medzi prípojkou studenej a teplej vody!

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile temizleyin (EN 806’ya dikkat edin)!

Fonksiyon:

Bağlantıların sızıntı durumunu ve armatürün çalışıp çalışmadığını kontrol edin.

Akış sınırlayıcı:

Hidrolik kumandalı ısıtıcıların kullanılması durumunda, akış miktar sınırlayıcı tavsiye edilmez.

Bakım: Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin.

Bakım çalışmalarında su girişini kapatın!

Kartuşun montajında contaların düzgün yerleşmesine dikkat edin. Vida bağlantısını döndürülene kadar sıkın.

Yedek parçalar: bkz. patlama görünümü

(* = özel aksesuar)

Bakım: bkz. bakım talimatı

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne prepláchnite (dodržujte normu EN 806)!

Funkcia:

Skontrolujte tesnost’ spojov a funkciu armatúry.

Obmedzovač prietokového množstva:

Obmedzovač prietokového množstva sa nedoporučuje použit’ v spojení s hydraulickými prietokovými ohrievačmi.

Údržba: Všetky diely skontrolujte, vyčistite a podľa potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Pri montáži kartuše dbajte na správne nasadenie tesnení. Skrutkové spojenie dotiahnite tak, až sa začne pretáčat’.

Náhradné diely: pozri vyobrazenie dielov v

rozloženom stave (* = zvláštne príslušenstvo) Ošetrovanie: pozri návod na údržbu.

Page 10

SLO

Tehnične informacije o izdelku so izključno

namenjene instalaterjem ali ustreznemu

strokovnemu osebju!

Prosimo, predajte navodilo naprej uporabniku! Področje uporabe:

Ni možna uporaba z odprtimi zbiralniki (odprti grelniki vode)! Teh nični podatki

Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar Obratovalni tlak največ 10 bar Preskusni tlak: 16 bar Pretok pri delovnem tlaku 3 bar: ca. 12 l/min Temperatura vhoda tople vode maks. 70 °C Priporočljivo (prihranek energije): 60 °C

Mogoča je termična dezinfekcija

Dolžina spojke: maks. 60mm V primeru, da tlak v mirovanju presega 5 barov, je potrebno

vgraditi reducirni ventil. Preprečite večje razlike v tlaku med priključkom hladne in tople vode!

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji (upoštevajte standard EN 806)!

Funkcija:

Preverite priključke glede tesnosti in armaturo glede funkcije.

Omejilec količine:

V povezavi s hidravličnimi pretočnimi grelniki se ne priporoča omejevanje količine pretoka.

Vzdrževanje: Preglejte vse dele, po potrebi očistite ali zamenjajte.

Pred pričetkom vzdrževalnih del, zaprite dovod vode!

Pri vgradnji kartuše, bodite pozorni na pravilni naleg tesnila. Privitje privijajte, dokler se ne začne vrteti.

Nadomestni deli: Glej razstavljeni prikaz

(* = posebna oprema)

Nega: Glej navodilo za nego

Ove tehničke informacije o proizvodima

namijenjene su isključivo za instalatera ili

ovlaštenog stručnjaka!

Dajte ih svakom novom korisniku! Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima vode) nije moguća.

Teh nički podaci

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar Radni tlak: maks. 10 bar Ispitni tlak: 16 bar Protok kod hidrauličnog tlaka od 3 bar: oko 12 l/min Temperatura na dovodu tople vode maks. 70 °C Preporučuje se (ušteda energije): 60 °C

Moguća termička dezinfekcija

Priključna dužina: maks. 60mm Ako tlak mirovanja premašuje 5 bar, onda treba ugraditi reduktor tlaka. Potrebno je izbjegavati veće razlike u tlakovima između priključaka za hladnu i toplu vodu!

Техническ ит е данни за продукта са

предназначени само за монтъора или за

съответно информираните специалисти!

Предайте на потребителите на арматурата!

Област на приложение:

Експлоатация с безнапорни резервоари (отворени водонагреватели) не е възможна.

Технически данни

Налягане на водната струя: мин. 0,5 бара –

Работно налягане: макс. 10 бара Изпитвателно налягане: 16 бара Разход при 3 бара налягане на потока: прибл. 12 л/мин Температура на топлата вода при входа макс. 70 °C Препоръчва се (Икономия на енергия): 60 °C

Възможна е термична дезинфекция

Дължина на клемата: макс. 60мм

При постоянно налягане над 5 бара трябва да се вгради редуктор на налягането. Да се избягват големи разлики в налягането между

водопроводите за студената и топлата вода!

препоръчва се 1 – 5 бара

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati (uzeti u obzir EN 806)!

Funkcija:

Priključke ispitajte na nepropusnost te provjerite ispravno funkcioniranje armature.

Graničnik količine:

Ograničavanje protoka ne preporučuje se ako se radi o hidrauličkim protočnim grijačima vode.

Održavanje: Pregledajte sve dijelove, očistite ih i po potrebi zamijenite.

Kod radova održavanja zatvorite dovod vode!

Kod ugradnje kartuše potrebno je pripaziti na ispravno dosjedanje brtvila. Stežite vijčani spoj sve dok se ne bude mogao slobodno okretati.

Rezervni dijelovi: pogledajte povećani prikaz

(* = dodatna oprema) Njega: pogledajte upute za njegu

Монтаж:

Водопроводната система преди и след монтаж да се промие основно (придържайте се към EN 806)!

Функциониране:

Проверете връзките за теч и функционирането на арматурата.

Ограничаване на потока на водата:

Не се препоръчва ограничаването на потока на водата в съчетание с проточни водонагреватели.

Техническо обслужване: Проверете всички части, почистете ги, ако е необходимо, ги подменете.

При работи по поддръжка на арматурата водата трябва да е спряна!

При монтаж на картуша внимавайте уплътнителите да прилегнат правилно. Затегнете съединителя като го завъртите докрай.

Резервни части: виж скицата с отделните части,

посочваща последователността на монтажа (* = специални части) Поддръжка: виж инструкциите за поддръжка

Page 11

EST

Käesolev tehniline tooteinformatsioon on

suunatud eranditult paigaldajale või pädevale

spetsialistile.

Palume edastada see kasutajale! Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise veekuumutiga).

Tehnilised andmed

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari Surve töörežiimis: maksimaalselt 10 baari Testimissurve: 16 baari Läbivool 3-baarise veesurve korral: ca 12 l/min Siseneva kuuma vee temperatuur maksimaalselt 70 °C Soovituslik temperatuur energiasäästuks: 60 °C

Võimalik on termiline desinfektsioon

Klemmi pikkus: maksimaalselt 60mm Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada survealandaja. Vältige suuri surveerinevusi külma- ja kuumaveetorust siseneva vee vahel!

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast paigaldamist (vastavalt EN 806)!

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Vee voolumäära piiraja:

Survestatud läbivooluboileri puhul ei ole soovitav voolumäära piirajat kasutada.

Tehniline hooldus: Kõik osad tuleb kontrollida, puhastada ja vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Keraamilise sisu paigaldamisel jälgige tihendite õiget asendit. Keerake kruviliide kinni, kuni see hakkab vabalt liikuma.

Tagavaraosad: vt koostejoonist

(* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Šī tehniskā informācija par produktu ir paredzēta

tikai uzstādītājam vai profesionāliem speciālistiem!

Lūdzam nodot izmantotājam! Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem (atklātajiem karstā ūdens sildītājiem) nav iespējama.

Tehniskie dati

Hidrauliskais spiediens: vismaz 0,5 bāri /

Darba spiediens: maksimāli 10 bāri Kontrolspiediens: 16 bāri Caurtece pie 3 bāru plūsmas spiediena: apmēram 12 l/min Ieplūstošā siltā ūdens temperatūra: maksimāli 70 °C Ieteicamā temperatūra (enerģijas taupīšanai): 60 °C

Iespējama termiskā dezinfekcija

Stiprināšanas garums maksimāli 60mm

Ja miera stāvokļa spiediens lielāks par 5 bāriem, iemontēt reduktoru. Jāizvairās no lielas spiediena starpības siltā un aukstā ūdens

pieslēgumos!

Ši techninė informacija apie gaminį skirta tik

santechnikui ir apmokytam personalui!

Prašome ją perduoti vartotojui.

Naudojimo sritis Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai Darbinis slėgis: maks. 10 barų Bandomasis slėgis: 16 barų Vandens prataka esant 3 barų vandens slėgiui: apie 12 l/min. Įtekančio karšto vandens temperatūra: maks. 70 °C Rekomenduojama temperatūra (taupant energiją): 60 °C Galima atlikti terminę dezinfekciją Jungties ilgis: maks. 60mm Jei statinis slėgis didesnis nei 5 bar, reikia įmontuoti slėgio

reduktorių. Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių skirtumui!

ieteicams no 1 līdz 5 bāriem

Instalācija:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc instalācijas (ievērojiet EN 806)!

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras funkcionēšanu.

Patēriņa ierobežošana:

Ja tiek izmantots caurteces ūdens sildītājs, nav ieteicams ierobežot caurteces daudzumu.

Teh nis kā apkope: Pārbaudiet, tīriet un pēc iespējas apmainiet visas daļas.

Tehniskās apkopes laikā noslēgt ūdens padevi!

Ievietojot patronu, ievērojiet pareizu blīvējumu stāvokli. Pievelciet skrūvsavienojumu, līdz tas griežas ap savu asi.

Rezerves daļas: skatīt detaļu attēlojumu

(* = speciālie piederumi) Apkope: skatīt kopšanas pamācību

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to (vadovaukitės EN 806)!

Veiki mas

Patikrinkite, ar jungtys sandarios ir ar veikia maišytuvas.

Vandens debito ribojimas

Nerekomenduojame naudoti vandens debito ribotuvo, jei maišytuvas jungiamas su hidrauliniu tekančio vandens šildytuvu.

Techninė priežiūra Patikrinkite ir nuvalykite detales. Jei reikia, pakeiskite jas naujomis.

Atlikdami techninės priežiūros darbus, užsukite vandenį!

Montuodami įdėklą, atkreipkite dėmesį į tai, ar tinkamai uždėti tarpikliai. Srieginę jungtį veržkite, kad prasisuktų.

Atsarginės detalės: žr. išmontuoto įrenginio

iliustraciją (* = specialūs priedai) Priežiūra: žr. priežiūros nurodymus

Page 12

Aceste informaţii tehnice despre produs sunt

RUS

destinate exclusiv pentru instalator sau personalul

de specialitate instruit!

Vă rugăm să le transmiteţi utilizatorului!

Domeniu de utilizare:

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă. Specificaţii tehnice

Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar Presiune de lucru: max. 10 bar Presiunea de încercare: 16 bar Debitul la presiunea de curgere de 3 bar: cca. 12 l/min Temperatură la intrare apă caldă max. 70 °C Recomandat (pentru economisire de energie): 60 °C

Dezinfectarea termică ete posibilă

Lungimea de fixare: max. 60mm La presiuni de repaus de peste 5 bar se va monta un reductor de presiune. Se vor evita diferenţe de presiune mari între racordurile de apă caldă şi rece!

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după instalare (Se va respecta norma EN 806)!

Funcţionare:

Se verifică etanşeitatea racordurilor şi funcţionarea bateriei.

Limitatorul de debit:

Nu se recomandă utilizarea limitatorului de debit la încălzitoarele hidraulice instantanee.

Întreţinere: Toate piesele se verifică, se curăţă, eventual se înlocuiesc.

În timpul lucrărilor de întreţinere se va închide alimentarea cu apă!

La montarea cartuşului, se va verifica poziţia corectă a garniturilor. Strângeţi bine racordul, până la refuz.

Piese de schimb: a se vedea reprezentarea

desfăşurată (* = accesorii speciale) Îngrijire: a se vedea instrucţiunile de îngrijire

本产品技术信息专为安装人员或经过培训的

专业人员提供。

请向用户提供这些说明。应用：

不允许与非增压式蓄热热水器一起操作。规格

水流压力：最小 0.5 公斤－推荐使用 1 - 5 公斤工作压力：最大 10 公斤测试压力： 16 公斤水流压力为 3 公斤时的流量：约为 12 升 / 分钟热水入水口温度最高 70
