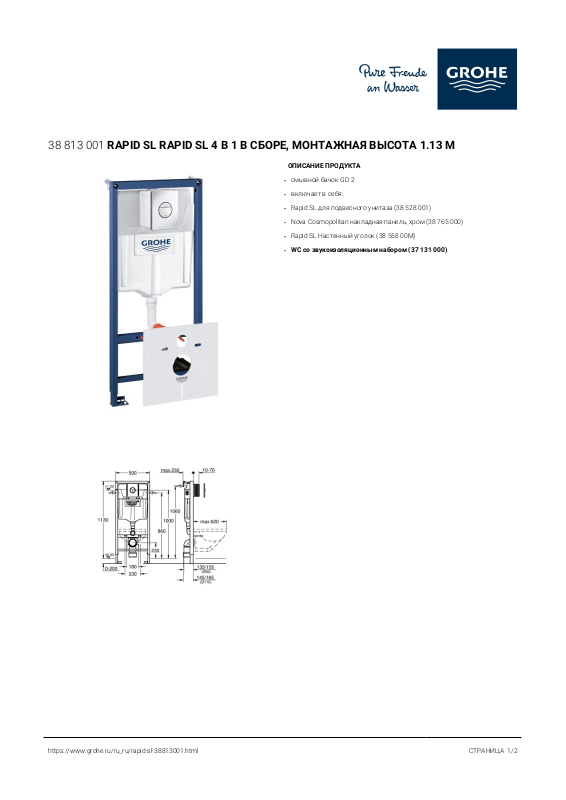

38 813 001 RAPID SL RAPID SL 4 В 1 В СБОРЕ, МОНТАЖНАЯ ВЫСОТА 1.13 М
ОПИСАНИЕ ПРОДУКТА
смывной бачок GD 2
включает в себя:
Rapid SL для подвесного унитаза (38 528 001)
Nova Cosmopolitan накладная панель, хром (38 765 000)
Rapid SL Настенный уголок (38 558 00M)
https://www.grohe.ru/ru_ru/rapid-sl-38813001.html СТРАНИЦА 1/2
38 813 001 RAPID SL RAPID SL 4 В 1 В СБОРЕ, МОНТАЖНАЯ ВЫСОТА 1.13 М
ЗАПАСНЫЕ ЧАСТИ
1: Крепеж для инсталляции (Order-nr. 4276400M)
2: Впускной и смывной гарнитуры д.унитаза (Order-nr. 37311K00)
2.1: Крепление (Order-nr. 43511SH0)
2.2: Соединение диам.50 мм (Order-nr. 37119000)
3: Регулируемый угловой отвод DN 80 (Order-nr. 42327000)
4: Уплотнительное кольцо (Order-nr. 42242000)
5: Крепление канал. отвода д.инсталяции (Order-nr. 42243000)
6: Короб д.накладной панели 38528 (Order-nr. 66791000)
7: Наполн.клапан без компенс.смещ. (Order-nr. 37095000)
7.1: Рычаг (Order-nr. 43734000)
7.1.1: Прокладка, 10 штук (Order-nr. 4377000M)
7.2: Вентильная головка (Order-nr. 43536000)
7.3: Мембрана, 10 штук (Order-nr. 4375800M)
7.4: Навинчивающийся колпачок (Order-nr. 43735000)
7.5: Вентильная головка (Order-nr. 4379100M)
7.6: Декор.загл. и колпачок розетки (Order-nr. 37125000)
7.7: Резьбовое соединение (Order-nr. 43258000)
7.8: Throttle (Order-nr. 42356000)
7.9: Комплект прокладок (Order-nr. 43722000)*
8: Держатель (Order-nr. 42246000)
9: Шланг подсоединения (Order-nr. 42233000)
9.1: Уплотнения, 5 штук в упаковке (Order-nr. 0319100M)
10: Винт (Order-nr. 42385000)
11: AV1 Смывной вентиль с удлиннителем (Order-nr. 42320000)
11.1: удлинитель для переливноей трубки (Order-nr. 42313000)
11.2: Пневматический шланг (Order-nr. 42319000)
11.3: Кольцо уплотнения (Order-nr. 42310000)
12: Седло вентиля (Order-nr. 42315000)
13: Rapid SL настенный уголок, 2 шт (Order-nr. 3855800M)
14: Звукоизоляционный комплект (Order-nr. 37131000)
15: Накладная панель (Order-nr. 42375000)
16: Комплект крепежей (Order-nr. 6636200M)
17: Крепежн.рама (Order-nr. 43207000)
18: Крепежная рама Grohe fresh (Order-nr. 38796000)*
19: Адаптер для GD2 на 4,5 л (Order-nr. 42333000)*
20: Rapid SL Аксессуары для унитазов (Order-nr. 38779000)*
21: Монтажный уголок (Order-nr. 38733000)*
* Optional accessories
