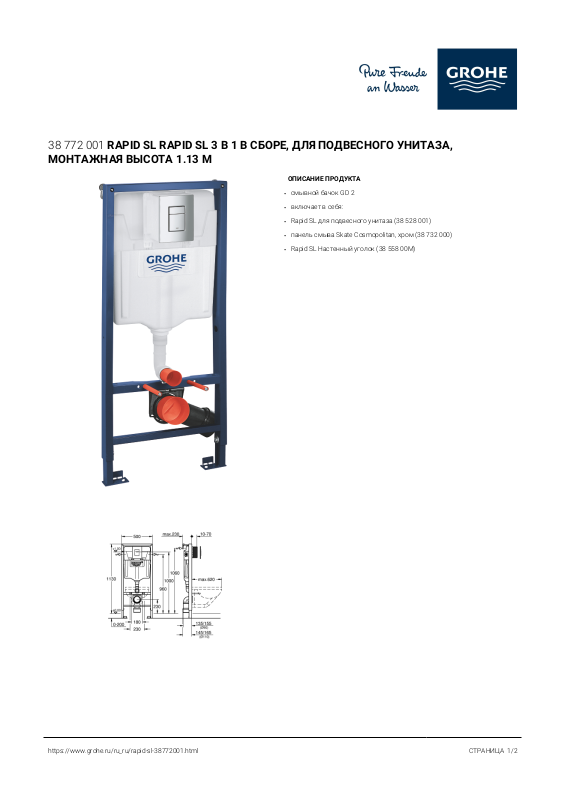

Grohe 38 772 001 User guide

38 772 001 RAPID SL RAPID SL 3 В 1 В СБОРЕ, ДЛЯ ПОДВЕСНОГО УНИТАЗА, МОНТАЖНАЯ ВЫСОТА 1.13 М

ОПИСАНИЕ ПРОДУКТА

• смывной бачок GD 2

• включает в себя:

• Rapid SL для подвесного унитаза (38 528 001)

• панель смыва Skate Cosmopolitan, хром (38 732 000)

• Rapid SL Настенный уголок (38 558 00M)

https://www.grohe.ru/ru_ru/rapid-sl-38772001.html

СТРАНИЦА 1/2

38 772 001 RAPID SL RAPID SL 3 В 1 В СБОРЕ, ДЛЯ ПОДВЕСНОГО УНИТАЗА, МОНТАЖНАЯ ВЫСОТА 1.13 М

ЗАПАСНЫЕ ЧАСТИ

1: Крепеж для инсталляции (Order-nr. 4276400M)

2: Впускной и смывной гарнитуры д.унитаза (Order-nr. 37311K00) 2.1: Крепление (Order-nr. 43511SH0)

2.2: Соединение диам.50 мм (Order-nr. 37119000)

3: Регулируемый угловой отвод DN 80 (Order-nr. 42327000) 4: Уплотнительное кольцо (Order-nr. 42242000)

5: Крепление канал. отвода д.инсталяции (Order-nr. 42243000) 6: Короб д.накладной панели 38528 (Order-nr. 66791000)

7: Наполн.клапан без компенс.смещ. (Order-nr. 37095000) 7.1: Рычаг (Order-nr. 43734000)

7.1.1: Прокладка, 10 штук (Order-nr. 4377000M) 7.2: Вентильная головка (Order-nr. 43536000) 7.3: Мембрана, 10 штук (Order-nr. 4375800M)

7.4: Навинчивающийся колпачок (Order-nr. 43735000) 7.5: Вентильная головка (Order-nr. 4379100M)

7.6: Декор.загл. и колпачок розетки (Order-nr. 37125000) 7.7: Резьбовое соединение (Order-nr. 43258000)

7.8: Throttle (Order-nr. 42356000)

7.9: Комплект прокладок (Order-nr. 43722000)* 8: Держатель (Order-nr. 42246000)

9: Шланг подсоединения (Order-nr. 42233000)

9.1: Уплотнения, 5 штук в упаковке (Order-nr. 0319100M)

10: AV1 Смывной вентиль с удлиннителем (Order-nr. 42320000) 10.1: удлинитель для переливноей трубки (Order-nr. 42313000) 10.2: Пневматический шланг (Order-nr. 42319000)

10.3: Кольцо уплотнения (Order-nr. 42310000) 11: Седло вентиля (Order-nr. 42315000)

12: Rapid SL настенный уголок, 2 шт (Order-nr. 3855800M) 13: Накладная панель (Order-nr. 42371000)

14: Комплект крепежей (Order-nr. 6636200M) 15: Крепежн.рама (Order-nr. 43207000)

16: Крепежная рама Grohe fresh (Order-nr. 38796000)* 17: Звукоизоляционный комплект (Order-nr. 37131000)* 18: Адаптер для GD2 на 4,5 л (Order-nr. 42333000)*

19: Rapid SL Аксессуары для унитазов (Order-nr. 38779000)* 20: Монтажный уголок (Order-nr. 38733000)*

* Optional accessories

https://www.grohe.ru/ru_ru/rapid-sl-38772001.html

СТРАНИЦА 2/2
