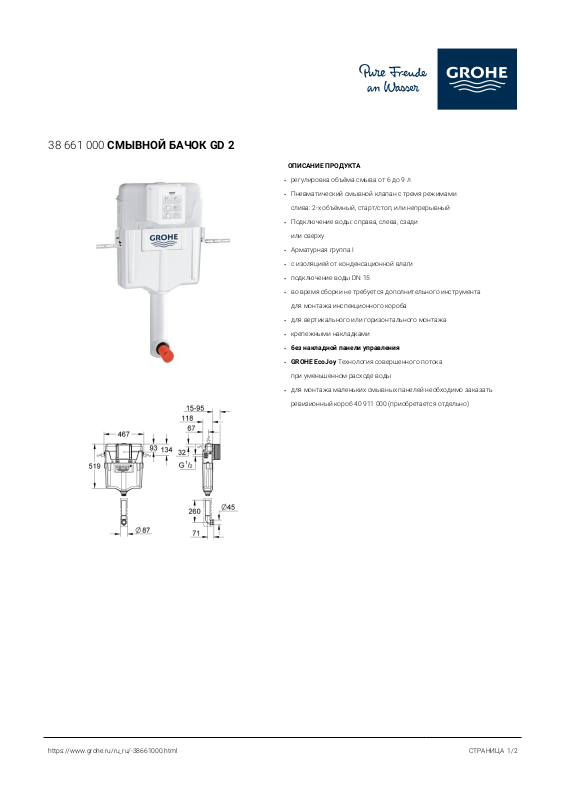

38 661 000 СМЫВНОЙ БАЧОК GD 2

ОПИСАНИЕ ПРОДУКТА

• регулировка объёма смыва от 6 до 9 л

• Пневматический смывной клапан с тремя режимами слива: 2-х объёмный, старт/стоп, или непрерывный

• Подключение воды: справа, слева, сзади или сверху

• Арматурная группа I

• с изоляцией от конденсационной влаги

• подключение воды DN 15

• во время сборки не требуется дополнительного инструмента для монтажа инспекционного короба

• для вертикального или горизонтального монтажа

• крепежными накладками

• без накладной панели управления

• GROHE EcoJoy Технология совершенного потока при уменьшенном расходе воды

• для монтажа маленьких смывных панелей необходимо заказать ревизионный короб 40 911 000 (приобретается отдельно)

https://www.grohe.ru/ru_ru/-38661000.html

СТРАНИЦА 1/2

38 661 000 СМЫВНОЙ БАЧОК GD 2

ЗАПАСНЫЕ ЧАСТИ

1: контрольный колодец (Order-nr. 66783000)

2: Наполн.клапан без компенс.смещ. (Order-nr. 37095000) 2.1: Рычаг (Order-nr. 43734000)

2.1.1: Прокладка, 10 штук (Order-nr. 4377000M) 2.2: Вентильная головка (Order-nr. 43536000) 2.3: Мембрана, 10 штук (Order-nr. 4375800M)

2.4: Навинчивающийся колпачок (Order-nr. 43735000) 2.5: Вентильная головка (Order-nr. 4379100M)

2.6: Декор.загл. и колпачок розетки (Order-nr. 37125000) 2.7: Резьбовое соединение (Order-nr. 43258000)

2.8: Throttle (Order-nr. 42356000)

2.9: Комплект прокладок (Order-nr. 43722000)* 3: Держатель (Order-nr. 42246000)

4: Шланг подсоединения (Order-nr. 42233000)

4.1: Уплотнения, 5 штук в упаковке (Order-nr. 0319100M) 5: Винт (Order-nr. 42385000)

6: AV1 Смывной вентиль с удлиннителем (Order-nr. 42320000) 6.1: удлинитель для переливноей трубки (Order-nr. 42313000) 6.2: Пневматический шланг (Order-nr. 42319000)

6.3: Кольцо уплотнения (Order-nr. 42310000) 7: Седло вентиля (Order-nr. 42315000)

8: Cливная трубка (Order-nr. 43908000) 8.1: О-кольцо, 10 штук (Order-nr. 4388000M)

9: Адаптер для GD2 на 4,5 л (Order-nr. 42333000)* * Optional accessories

https://www.grohe.ru/ru_ru/-38661000.html

СТРАНИЦА 2/2
