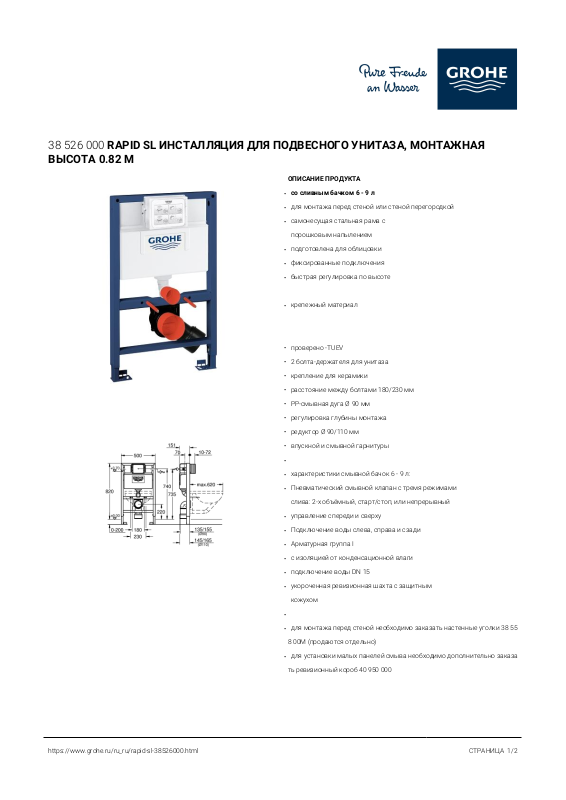

38 526 000 RAPID SL ИНСТАЛЛЯЦИЯ ДЛЯ ПОДВЕСНОГО УНИТАЗА, МОНТАЖНАЯ
ВЫСОТА 0.82 М
ОПИСАНИЕ ПРОДУКТА
со сливным бачком 6 - 9 л
•
для монтажа перед стеной или стеной перегородкой
•
самонесущая стальная рама с
•
порошковым напылением
подготовлена для облицовки
•
фиксированные подключения
•
быстрая регулировка по высоте
•
крепежный материал
•
проверено -TUEV
•
2 болта-держателя для унитаза
•
крепление для керамики
•
расстояние между болтами 180/230 мм
•
PP-смывная дуга Ø 90 мм
•
регулировка глубины монтажа
•
редуктор Ø 90/110 мм
•
впускной и смывной гарнитуры
•
•
характеристики смывной бачок 6 - 9 л:
•
Пневматический смывной клапан с тремя режимами
•
слива: 2-х объёмный, старт/стоп, или непрерывный
управление спереди и сверху
•
Подключение воды слева, справа и сзади
•
Арматурная группа I
•
с изоляцией от конденсационной влаги
•
подключение воды DN 15
•
укороченная ревизионная шахта с защитным
•
кожухом
•
для монтажа перед стеной необходимо заказать настенные уголки 38 55
•
8 00M (продаются отдельно)
для установки малых панелей смыва необходимо дополнительно заказа
•
ть ревизионный короб 40 950 000
https://www.grohe.ru/ru_ru/rapid-sl-38526000.html СТРАНИЦА 1/2
38 526 000 RAPID SL ИНСТАЛЛЯЦИЯ ДЛЯ ПОДВЕСНОГО УНИТАЗА, МОНТАЖНАЯ
ВЫСОТА 0.82 М
ЗАПАСНЫЕ ЧАСТИ
1: Крепеж для инсталляции (Order-nr. 4276400M)
2: Впускной и смывной гарнитуры д.унитаза (Order-nr. 37311K00)
2.1: Крепление (Order-nr. 43511SH0)
2.2: Соединение диам.50 мм (Order-nr. 37119000)
3: Регулируемый угловой отвод DN 80 (Order-nr. 42327000)
4: Уплотнительное кольцо (Order-nr. 42242000)
5: Крепление канал. отвода д.инсталяции (Order-nr. 42243000)
6: Ревизионное окно (Order-nr. 42326000)
7: Наполн.клапан без компенс.смещ. (Order-nr. 37095000)
7.1: Рычаг (Order-nr. 43734000)
7.1.1: Прокладка, 10 штук (Order-nr. 4377000M)
7.2: Вентильная головка (Order-nr. 43536000)
7.3: Мембрана, 10 штук (Order-nr. 4375800M)
7.4: Навинчивающийся колпачок (Order-nr. 43735000)
7.5: Вентильная головка (Order-nr. 4379100M)
7.6: Декор.загл. и колпачок розетки (Order-nr. 37125000)
7.7: Резьбовое соединение (Order-nr. 43258000)
7.8: Throttle (Order-nr. 42356000)
7.9: Комплект прокладок (Order-nr. 43722000)*
8: Держатель для наливного механизма (Order-nr. 42195000)
9: шланг (Order-nr. 43325000)
9.1: Уплотнения, 5 штук в упаковке (Order-nr. 0319100M)
10: Винт (Order-nr. 42385000)
11: AV1 сливной механизм (Order-nr. 42314000)
11.1: Пневматический шланг (Order-nr. 42319000)
11.2: Кольцо уплотнения (Order-nr. 42310000)
11.3: Седло вентиля (Order-nr. 42315000)
12: Rapid SL настенный уголок, 2 шт (Order-nr. 3855800M)*
13: Крепежная рама Grohe fresh (Order-nr. 38796000)*
14: Звукоизоляционный комплект (Order-nr. 37131000)*
15: Монтажный уголок (Order-nr. 38733000)*
* Optional accessories
