Page 1

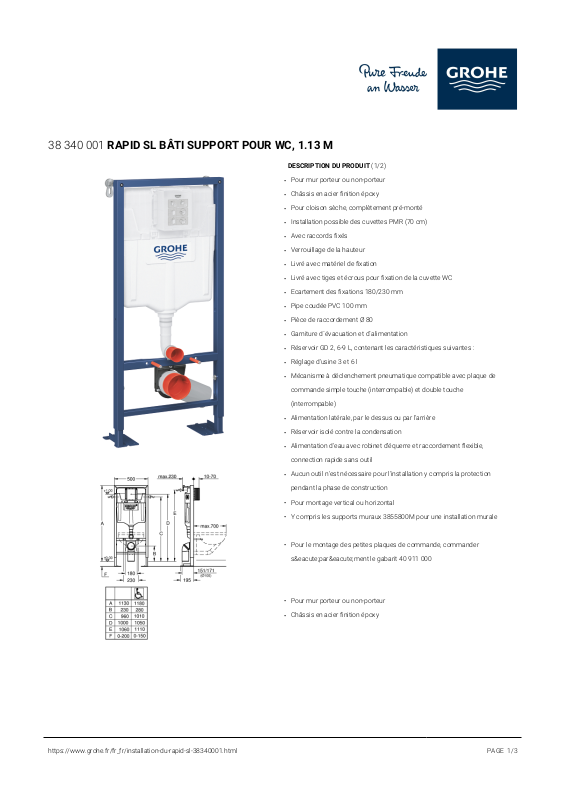

38 340 001 RAPID SL BÂTI SUPPORT POUR WC, 1.13 M
DESCRIPTION DU PRODUIT (1/2)
Pour mur porteur ou non-porteur
•
Châssis en acier finition époxy
•
Pour cloison sèche, complètement pré-monté
•
Installation possible des cuvettes PMR (70 cm)
•
Avec raccords fixés
•
Verrouillage de la hauteur
•
Livré avec matériel de fixation
•
Livré avec tiges et écrous pour fixation de la cuvette WC
•
Ecartement des fixations 180/230 mm
•
Pipe coudée PVC 100 mm
•
Pièce de raccordement Ø 80
•
Garniture d´évacuation et d´alimentation
•
Réservoir GD 2, 6-9 L, contenant les caractéristiques suivantes :
•
Réglage d'usine 3 et 6 l
•
Mécanisme à déclenchement pneumatique compatible avec plaque de
•
commande simple touche (interrompable) et double touche
(interrompable)
Alimentation latérale, par le dessus ou par l'arrière
•
Réservoir isolé contre la condensation
•
Alimentation d'eau avec robinet d'équerre et raccordement flexible,
•
connection rapide sans outil
Aucun outil n'est nécessaire pour l'installation y compris la protection
•
pendant la phase de construction
Pour montage vertical ou horizontal
•
Y compris les supports muraux 3855800M pour une installation murale
•
Pour le montage des petites plaques de commande, commander
•
séparément le gabarit 40 911 000
Pour mur porteur ou non-porteur
•
Châssis en acier finition époxy
•
https://www.grohe.fr/fr_fr/installation-du-rapid-sl-38340001.html PAGE 1/3
Page 2
38 340 001 RAPID SL BÂTI SUPPORT POUR WC, 1.13 M
DESCRIPTION DU PRODUIT (2/2)
Pour cloison sèche, complètement pré-monté
•
Installation possible des cuvettes PMR (70 cm)
•
NORMS & APPROVALS NF
https://www.grohe.fr/fr_fr/installation-du-rapid-sl-38340001.html PAGE 2/3
Page 3
38 340 001 RAPID SL BÂTI SUPPORT POUR WC, 1.13 M
PIÈCES DÉTACHÉES, octobre 2021 – now
1: Tige filetée de fixation (N ° de commande 4276400M)
2: Kit de fixation (N ° de commande 43511SH0)
3: Coude de départ (N ° de commande 43352000)
4: Nez de jonction (N ° de commande 37119000)
5: Collier de fixation complet (N ° de commande 42243000)
6: Rallonge d'évacuation (N ° de commande 42766000)
7: Pipe d'évacuation PVC (N ° de commande 42216000)
7.1: Joint torique 35 x 2 (N ° de commande 4207700M)
8: Trappe de visite pour grandes plaques de commande (N ° de commande 66
791000)
9: Robinet flotteur (N ° de commande 37095000)
9.1: Levier (N ° de commande 43734000)
9.1.1: Joint (N ° de commande 4377000M)
9.2: Membrane servo (N ° de commande 43536000)
9.3: Membrane (N ° de commande 4375800M)
9.4: Bouchon latéral avec joint (N ° de commande 43735000)
9.5: Flotteur (N ° de commande 4379100M)
9.6: Kit de joints (N ° de commande 43722000)*
10: Fixation (N ° de commande 42246000)
11: Tube d'alimentation (N ° de commande 42233000)
11.1: Joint torique 35 x 2 (N ° de commande 0319100M)
12: Système double chasses AV1 (N ° de commande 42320000)
12.1: RALLONGE (N ° de commande 42313000)
12.2: Tube capillaire (N ° de commande 42319000)
12.3: Joint (N ° de commande 42310000)
13: Régulateur de chasse (N ° de commande 42599000)
14: équerre murale (N ° de commande 3855800M)
15: prise d'eau (N ° de commande 48561000)
16: dispositif d'étranglement (N ° de commande 42300000)*
17: Kit de raccordement pour WC lavants Sensia Arena et IGS (N ° de comman
de 40899000)*
18: Set d'isolation phonique (N ° de commande 37131000)*
19: Adapteur 4,5L pour Rèservoir GD2 (N ° de commande 42333000)*
20: Accessoire
(N ° de commande 38779000)*
21: Kit d'équipement (N ° de commande 38796000)*
*Accessoires spéciaux
https://www.grohe.fr/fr_fr/installation-du-rapid-sl-38340001.html PAGE 3/3
