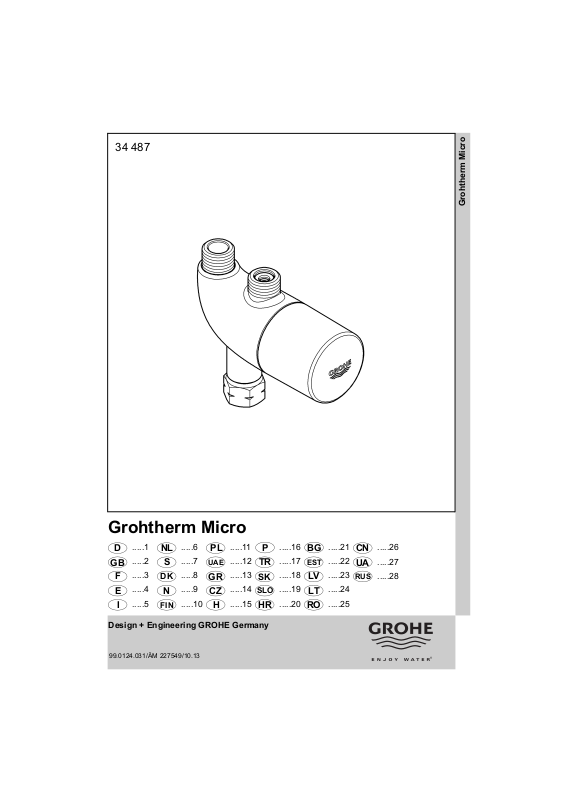

GROHE 34487 User Manual

34 487

Grohtherm Micro

Grohtherm Micro

.....1

D

.....2

GB

.....3

F

.....4

E

.....5

I

Design + Engineering GROHE Germany

99.0124.031/ÄM 227549/10.13

NL

S

DK

N

FIN

.....6

.....7

.....8

.....9

.....10

PL

UAE

GR
CZ

H

.....11

.....12

.....13

.....14

.....15

TR

SK

SLO

HR

.....16

P

.....17

.....18

.....19

.....20

BG

EST

LV
LT

RO

.....21

.....22

.....23

.....24

.....25

CN
UA

RUS

.....26

.....27

.....28

Bitte diese Anleitung an den Benutzer der Armatur weitergeben!
Please pass these instructions on to the end user of the fitting!
S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

I

1

19mm

2

5

max. 46 °C

6

3a

3b

19mm

4a

4b

19mm

2.

3.

1.

1.

2.

7

19mm

8

A

19mm

19mm

19mm

8mm

II

19mm

B

D

Anwendungsbereich

Thermostat-Batterien sind für eine Warmwasserversorgung
über Druckspeicher konstruiert und bringen so eingesetzt die
beste Temperaturgenauigkeit. Bei ausreichender Leistung (ab
18 kW bzw. 250 kcal/min) sind auch Elektro- bzw.
Gasdurchlauferhitzer geeignet.

Sichere Begrenzung der max. Auslauftemperatur durch
vorgeschalteten Thermostaten bei jeder üblichen
Waschtischarmatur (Thermischer Verbrühschutz).

In Verbindung mit drucklosen Speichern (offene
Warmwasserbereiter) können Thermostate nicht verwendet
werden.

Alle Thermostate werden im Werk bei einem beidseitigen
Fließdruck von 3 bar justiert.

Sollten sich aufgrund von besonderen
Installationsbedingungen Temperaturabweichungen ergeben,
so ist der Thermostat auf die örtlichen Verhältnisse zu justieren
(s. Justieren).

Technische Daten

• Mindestfließdruck mit nachgeschalteten Widerständen:

• Max. Betriebsdruck: 10 bar

• Empfohlener Fließdruck: 1 - 5 bar

• Prüfdruck: 16 bar

• Durchfluss bei 3 bar Fließdruck: ca. 20 l/min

• Max. Wassertemperatur am Warmwassereingang: 80 °C

• Vorjustierung: 39 °C

• Max. Mischwassertemperatur: 46 °C

• Mindestdurchfluss: = 5 l/min
Warmwassertemperatur am Versorgungsanschluss min. 2 °C

höher als Mischwassertemperatur
Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei

Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Installation

Maßzeichnung auf Klappseite I beachten.

Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Zur Montage wird das Anschluss-Set [Best.-Nr. 47 533, siehe
Klappseite I] empfohlen.

Als Montagehilfe bei Armaturen mit Kupferrohren wird der
Anschluss eines flexiblen Druckschlauches [Best.-Nr. 45 120,
siehe Klappseite I] empfohlen.

Thermostat auf Warmwasser-Eckventil schrauben, siehe
Klappseite II, Abb. [1].

Anschluss an Standventil, siehe Abb. [2], [3a] und [4a].

Anschluss an Armatur mit Mischung, siehe Abb. [2], [3b]

und [4b].

1 bar

Justieren

Vor Inbetriebnahme und nach jeder Wartung der Thermostat­Kompaktkartusche muss der Thermostat justiert werden.

Bei Standventilen wird an der Thermostat-Kompaktkartusche
die Mischwassertemperatur eingestellt.

Bei Armaturen mit Mischung wird an der Thermostat­Kompaktkartusche die max. Heißwassertemperatur
eingestellt.

Temperatur-Einstellung, siehe Klappseite II, Abb. [5].

Achtung bei Frostgefahr

Bei Entleerung der Hausanlage sind die Thermostate
gesondert zu entleeren, da sich im Kalt- und
Warmwasseranschluss Rückflussverhinderer befinden.
Hierbei ist der Thermostat von den Anschlüssen abzunehmen.

Thermische Desinfektion

Mit dem beiliegenden Schlüssel kann die thermische
Desinfektion durchgeführt werden, ohne dass die eingestellte
Temperatur verändert wird. Eine anschließende Justierung ist

nicht erforderlich.
Thermische Desinfektion, siehe Klappseite II, Abb. [6].

- Start durch Drehen des Schlüssels nach links.

- Beenden durch Drehen des Schlüssels bis zum Anschlag
nach rechts.

Wartung

Alle Teile prüfen, reinigen, evtl. austauschen.

Kalt- und Warmwasserzufuhr absperren.

I. Rückflussverhinderer, siehe Klappseite II, Abb. [7].

II. Thermostat-Kompaktkartusche, siehe Klappseite II,

Abb. [8].

- Thermostat-Kompaktkartusche gegebenenfalls
über die Ausnehmung (A) aushebeln, siehe Detail.

Montage in umgekehrter Reihenfolge.

Einbaulage der Thermostat-Kompaktkartusche beachten,

siehe Detail (B).
Nach jeder Wartung an der Thermostat-Kompaktkartusche ist

eine Justierung erforderlich (siehe Justieren).
Montage in umgekehrter Reihenfolge.

Um die Sicherheit gegen Verbrühen zu gewährleisten,
muss mindestens 1 x pro Jahr die voreingestellte
Auslauftemperatur überprüft werden.

Wenn die Temperatur überschritten wird, muss neu justiert
werden (siehe Justieren).

Ersatzteile, siehe Klappseite I ( * = Sonderzubehör).

Pflege

Die Hinweise zur Pflege dieser Armatur sind der beiliegenden
Pflegeanleitung zu entnehmen.

Kalt- und Warmwasserzufuhr öffnen und Anschlüsse auf
Dichtheit prüfen.

1

GBGB

Application

Thermostat mixers are designed for hot water supply via
pressurised storage heater and utilised in this way provide the
best temperature accuracy. With sufficient power (from 18 kW
or 250 kcal/min) electric or gas instantaneous heaters are also
suitable.

Safe limitation of the max. outlet temperature via preset
thermostats on every standard wash basin mixer (thermal
scalding protection).

Thermostat mixers cannot be used in conjunction with low­pressure storage heaters (displacement water heaters).

All thermostats are adjusted in the plant at a flow pressure on
both sides of 3 bar.

If temperature deviations should occur on account of special
installation conditions, the thermostat must be adapted to local
conditions (see Adjustment).

Specifications

• Minimum flow pressure with downstream resistances: 1 bar

• Max. operating pressure: 10 bar

• Recommended flow pressure: 1 - 5 bar

• Test pressure: 16 bar

• Flow rate at 3 bar flow pressure: approx. 20 l/min

• Max. water temperature at hot water inlet: 80 °C

• Pre-adjustment: 39 °C

• Max. mixed water temperature: 46 °C

• Minimum flow rate: = 5 l/min
Hot water temperature at supply connection at least 2 °C

higher than mixed water temperature.
A pressure reducing valve must be fitted in the supply line if

static pressures exceed 5 bar to satisfy noise level ratings.

Installation

Refer to the dimensional drawing on fold-out page I.

Flush pipes thoroughly before and after installation

(observe EN 806)!

It is recommended that a connection set is used [ref.
No. 47 533, see fold-out page I].

It is recommended that a flexible pressure hose is connected
as installation aid for fittings with copper pipes [ref. No. 45 120,
see fold-out page I].

Screw thermostat on hot water service valve, see fold-out
page II, Fig. [1].

Connection to pillar tap, see Figs. [2], [3a] and [4a].

Connection to mixer fitting, see Figs. [2], [3b] and [4b].

Open the hot and cold water supply and check that
connections are watertight.

Adjustment

Before the mixer is put into service and after any maintenance
operation on the thermostatic compact cartridge the
thermostat must be adjusted.

For pillar taps the mixed water temperature is adjusted at the
thermostatic compact cartridge.

For mixer fittings the max. hot water temperature is adjusted
at the thermostatic compact cartridge.

Temperature setting, see fold-out page II, Fig. [5].

Pevention of frost damage

When the domestic water system is drained, thermostat
mixers must be drained separately, since non-return valves
are installed in the hot and cold water connections. For this
purpose, the thermostat must be removed from the unions.

Thermal desinfection

With the supplied key a thermal disinfection can be carried out
without changing the setted temperature. A subsequent
adjustment is not necessary.

Thermal desinfection, see fold-out page II, Fig. [6].

- Start by turning the key to the left.

- Terminating by turning the key to the right until it stops.

Maintenance

Inspect and clean all components and replace if necessary.

Shut off cold and hot water supply.

I. Non-return valves, see fold-out page II, Fig. [7].

II. Thermostatic compact cartridge, see fold-out page II,

Fig. [8].

- If necessary, lever out thermostatic compact cartridge via
recess (A), see detail.

Assemble in reverse order.

Observe the correct installation position of the
thermostatic compact cartridge, see detail (B).

Readjustment is necessary after each maintenance operation
on the thermostatic compact cartridge (see Adjustment).

Assemble in reverse order.

In order to ensure long-term protection from scalding, at
least once a year must be checked that the pre-adjusted
outlet temperature is not exceeded.

If the temperature has been exceeded, it must be readjusted
(see Adjustment).

Spare parts, see fold-out page I ( * = special accessories).

Care

For directions on the care of this mixer, please refer to the
accompanying Care Instructions.

2

F

Domaine d’application

Les robinetteries thermostatiques sont conçues pour fournir
de l'eau chaude par le biais de réservoirs sous pression et
permettent d'obtenir une température de l'eau extrêmement
précise. Si la puissance est suffisante (à partir de 18 kW ou
250 kcal/min), les chauffe-eau instantanés électriques ou au
gaz conviennent également.

Pour plus de sécurité, la température de sortie maximale est
limitée en amont à l'aide de thermostats sur chaque robinet de
lavabo (protection contre l'échaudage).

Les thermostats ne peuvent pas être utilisés avec des
accumulateurs sans pression (chauffe-eau à écoulement libre).

Tous les thermostats sont réglés en usine sur une pression
dynamique de 3 bars pour l’eau chaude et l’eau froide.

Si des différences de température devaient apparaître, régler
le mitigeur thermostatique en fonction des conditions locales
d'utilisation (voir Réglage).

Caractéristiques techniques

• Pression d’alimentation minimale avec résistances
en aval : 1 bar

• Pression de service max. : 10 bars

• Pression dynamique recommandée : 1 à 5 bars

• Pression d'épreuve : 16 bars

• Débit à une pression dynamique de 3 bars : env. 20 l/min

• Température de l'eau max. à l'arrivée
d'eau chaude : 80 °C

• Préréglage : 39 °C

• Température max. de l'eau mitigée : 46 °C

• Débit minimal : = 5 l/min.

Température de l'eau chaude au raccord d'alimentation
au moins 2 °C supérieure à celle de l'eau mitigée

Pour se conformer au niveau sonore, installer un réducteur de
pression lorsque la pression statique est supérieure à 5 bars.

Installation

Tenir compte de la cote du schéma sur le volet I.

Bien rincer les canalisations avant et après l’installation

(respecter la norme EN 806)!

Nous recommandons d'utiliser le set de raccordement
[réf. 47 533, voir volet I] pour le montage.

Nous recommandons de raccorder un flexible de pression
[réf. 45 120, voir volet I] comme outil de montage pour les
robinetteries dotées de tubes en cuivre.

Visser le thermostat sur le robinet d'équerre d'eau
chaude, voir volet II, fig. [1].

Raccordement au robinet colonnette, voir fig. [2], [3a] et [4a].

Raccordement au mitigeur, voir fig. [2], [3b] et [4b].

Réglage

Avant la mise en service et après chaque entretien de la
cartouche compacte de thermostat, le thermostat doit être réglé.

Avec un robinet colonnette, la température de l'eau mitigée
doit être réglée sur la cartouche compacte de thermostat.

Avec un mitigeur, la température max. de l'eau chaude
doit être réglée sur la cartouche compacte de thermostat.

Réglage de la température, voir volet II, fig. [5].

Attention en cas de risque de gel

Lors du vidage de l’installation principale, vider les thermostats
séparément étant donné que les raccordements d’eau froide
et d’eau chaude sont équipés de clapets anti-retour. Pour ce
faire, retirer le thermostat des raccords.

Désinfection thermique

La désinfection thermique peut être effectuée avec la clé
fournie sans modifier la température définie. Un ajustement
ultérieur n'est pas nécessaire.

Désinfection thermique, voir volet II, fig. [6].

- Démarrer en tournant la clé vers la gauche.

- Terminer en tournant la clé vers la droite, jusqu'en butée.

Maintenance

Contrôler et nettoyer toutes les pièces, les remplacer le cas
échéant.

Couper l’arrivée d'eau froide et d'eau chaude.

I. Clapet anti-retour, voir volet II, fig. [7].

II. Cartouche compacte de thermostat, voir volet II, fig. [8].

- Le cas échéant, déposer la cartouche compacte de
thermostat via l’encoche (A) en faisant levier, voir détail.

Le montage s’effectue dans l’ordre inverse de la dépose.

Respecter la position de montage de la cartouche
compacte de thermostat, voir détail (B).

Après tout travail de maintenance sur la cartouche compacte
de thermostat, un réglage est nécessaire (voir Réglage).

Le montage s’effectue dans l’ordre inverse de la dépose.

Afin de garantir un système anti-échaudage efficace
et durable, il est recommandé d'effectuer, au moins
une fois par an, une vérification de la sortie prédéfinie.

Si cette température est dépassée, effectuer un nouveau
réglage (voir Réglage).

Pièces de rechange, voir volet I (* = Accessoires spéciaux).

Entretien

Les consignes d'entretien de cette robinetterie figurent dans
les instructions d'entretien ci-jointes.

Ouvrir l’arrivée d’eau froide et d’eau chaude et vérifier
l’étanchéité des raccordements.

3

E

Campo de aplicación

Estas baterías termostáticas están fabricadas para el
suministro del agua caliente a través de un acumulador de
presión con el fin de proporcionar la mayor exactitud posible
de la temperatura deseada. Si la potencia es suficiente (a
partir de 18 kW o de 250 kcal/min) son también adecuados los
calentadores instantáneos eléctricos o a gas.

Limitación segura de la temperatura máxima de salida
mediante termostatos antepuestos para cada grifería común
de lavabo (protección térmica contra escaldaduras).

No es posible utilizar termostatos en combinación con
acumuladores sin presión (calentadores de agua sin presión).

Todos los termostatos se ajustan en fábrica a una presión
de trabajo de 3 bares en ambas acometidas.

Si debido a particulares condiciones de instalación se
produjesen desviaciones de temperatura, el termostato
deberá ajustarse a las condiciones locales (véase Ajustar).

Datos técnicos

• Presión mínima de trabajo con resistencias
posacopladas: 1 bar

• Presión máxima de utilización: 10 bares

• Presión de trabajo recomendada: 1 - 5 bares

• Presión de verificación: 16 bares

• Caudal para una presión de trabajo
de 3 bares: aprox. 20 l/min

• Temperatura máxima del agua en la entrada del agua
caliente: 80 °C

• Preajuste: 39 °C

• Temperatura máxima del agua mezclada: 46 °C

• Caudal mínimo: = 5 l/min

Temperatura del agua caliente en la acometida mín. 2 °C por
encima de la temperatura del agua mezclada

Si la presión en reposo es superior a 5 bares, se recomienda
instalar un reductor de presión para respetar los valores de
emisión de ruidos.

Instalación

Respetar el croquis de la página desplegable I.

¡Purgar a fondo el sistema de tuberías antes y después
de la instalación (tener en cuenta EN 806)!

Para el montaje se recomienda el set de conexión
[núm. de pedido 47 533, véase página desplegable I].

Como ayuda de montaje para griferías con tubos de cobre
se recomienda la conexión de un tubo flexible de presión
[núm. de ref. 45 120, véase la página desplegable I].

Atornillar el termostato a la llave de paso del agua
caliente, véase página desplegable II, fig. [1].

Conexión del grifo de lavabo, véase fig. [2], [3a] y [4a].

Conexión de la grifería con mezcla, véase fig. [2], [3b] y [4b].

Ajustar

El termostato debe ser ajustado antes de la puesta en servicio
y después de cada operación de mantenimiento de los
termoelementos del termostato.

En los grifos de lavabo, la temperatura del agua mezclada
se ajustará en el termoelemento del termostato.

En la grifería con mezcla, la temperatura máx. del agua
caliente será ajustada en los termoelementos del termostato.

Ajuste de temperatura, véase página desplegable II, fig. [5].

Atención en caso de peligro de helada

Al vaciar la instalación de la casa los termostatos deberán
vaciarse aparte, pues en las conexiones del agua fría y del
agua caliente hay válvulas antirretorno. Para ello, el
termostato deberá retirarse de las conexiones.

Desinfección térmica

Con la llave suministrada puede llevarse a cabo la
desinfección térmica sin que la temperatura ajustada sufra
modificación alguna. No es necesario un ajuste posterior.

Desinfección térmica, véase página desplegable II, fig. [6].

- Comenzar girando la llave hacia la izquierda.

- Finalizar girando la llave hacia la derecha hasta el tope.

Mantenimiento

Verificar todas las piezas, limpiarlas y cambiarlas en caso
de necesidad.

Cerrar las llaves de paso del agua fría y del agua caliente.

I. Válvula antirretorno, véase página desplegable II, fig. [7].

II. Termoelemento del termostato, véase página

desplegable II, fig. [8].

- Extraer haciendo palanca el termoelemento del termostato
por la ranura (A) en caso necesario, véase el detalle.

El montaje se efectúa en el orden inverso.

Tener en cuenta la posición de montaje del termoelemento
del termostato, véase el detalle (B).

Después de cada operación de mantenimiento en el
termoelemento del termostato, es necesario un ajuste
(véase Ajustar).

El montaje se efectúa en el orden inverso.

Para garantizar la seguridad contra escaldaduras,
es necesario comprobar al menos 1 vez al año la
temperatura de salida preajustada.

Si la temperatura ajustada se supera, deberá efectuarse
un nuevo ajuste (véase Ajustar).

Piezas de recambio, véase página desplegable I
(* = accesorio especial).

Cuidados

La información sobre el cuidado de esta grifería se encuentra
en las instrucciones de conservación adjuntas.

Abrir las llaves de paso del agua fría y del agua caliente
y comprobar la estanqueidad de las conexiones.

4

I

Gamma di applicazioni

I miscelatori termostatici sono adatti per l'erogazione d’acqua
calda mediante accumulatori a pressione e garantiscono la
massima precisione di temperatura. Se di potenza sufficiente
(a partire da 18 KW ovvero 250 kcal/min) sono adatti anche gli
scaldabagno istantanei elettrici o a gas.

Limitazione sicura della temperatura massima di uscita tramite
termostati inseriti a monte in ogni rubinetto per lavabo
(protezione termica contro le scottature).

I termostati non possono essere utilizzati insieme ad
accumulatori senza pressione (accumulatori di acqua calda
a circuito aperto).

Tutti i termostati sono tarati in fabbrica a una pressione
idraulica di 3 bar sui due lati.

In caso di grandi variazioni di temperatura dovute a particolari
condizioni di installazione, il termostato deve essere tarato
secondo la pressione locale (vedere "Taratura").

Dati tecnici

• Pressione minima di portata con resistenze a valle: 1 bar

• Pressione di esercizio max.: 10 bar

• Pressione idraulica consigliata: 1 - 5 bar

• Pressione di prova: 16 bar

• Portata a 3 bar di pressione idraulica: circa 20 l/min

• Temperatura max. dell’acqua sull’entrata acqua
calda: 80 °C

• Taratura: 39 °C

• Temperatura max. acqua miscelata: 46 °C

• Portata minima: = 5 l/min

Temperatura dell'acqua calda al raccordo di alimentazione
almeno 2 °C più alta della temperatura dell'acqua miscelata

Se la pressione statica è superiore a 5 bar, è necessario
installare un riduttore di pressione al fine di contenere l’indice
di rumorosità.

Installazione

Rispettare lo schema con le quote di installazione sul risvolto
di copertina I.

Prima e dopo l'installazione, effettuare un lavaggio
profondo del sistema delle tubature (osservare quanto

previsto dalla normativa EN 806).

Per il montaggio si consiglia di utilizzare i raccordi
[numero di ordine 47 533, vedere il risvolto di copertina I].

Quale elemento di montaggio per rubinetterie con tubi di rame
si raccomanda il raccordo di un tubo flessibile a pressione
[numero di ordine 45 120, vedere il risvolto di copertina I].

Avvitare il termostato al raccordo ad angolo dell’acqua
calda, vedere il risvolto di copertina II, fig. [1].

Eseguire il collegamento alla valvola fissa, vedere fig. [2],

[3a] e [4a].

Eseguire il collegamento alla rubinetteria con miscelatore,

vedere fig. [2], [3b] e [4b].

Aprire l’entrata dell’acqua fredda e calda e controllare
la tenuta dei raccordi.

Tar atu ra

Prima della messa in esercizio e dopo ogni intervento
di manutenzione sulla cartuccia termostatica compatta,
è necessario eseguire la taratura del termostato.

In presenza di valvole fisse, sulla cartuccia termostatica
compatta viene regolata la temperatura dell’acqua miscelata.

In presenza di rubinetterie con miscelatore, sulla cartuccia
termostatica compatta viene impostata la temperatura
massima dell’acqua calda.

Regolazione della temperatura, vedere il risvolto di
copertina II, fig. [5].

Avvertenze in caso di gelo

In caso di svuotamento dell'impianto, i termostati devono
essere svuotati separatamente poiché nel raccordo dell'acqua
fredda e calda sono disposti dei dispositivi anti-riflusso.
Per far ciò togliere il termostato dai raccordi.

Disinfezione termica

Con la chiave fornita in dotazione è possibile avviare la
disinfezione termica senza che la temperatura impostata
subisca variazioni. Non è necessario eseguire una successiva
taratura.

Disinfezione termica, vedere il risvolto di copertina II, fig. [6].

- Avviare ruotando la chiave a sinistra.

- Terminare l’operazione ruotando la chiave verso destra fino
all’arresto.

Manutenzione

Controllare, pulire ed eventualmente sostituire tutti i pezzi.

Chiudere l’entrata dell’acqua calda e fredda.

I. Dispositivo anti-riflusso, vedere il risvolto di copertina II,

fig. [7].

II. Cartuccia termostatica compatta, vedere il risvolto
di copertina II, fig. [8].

- Eventualmente estrarre la cartuccia termostatica
compatta attraverso la cavità (A), vedere dettaglio.

Eseguire il montaggio in ordine inverso.

Rispettare la posizione di montaggio della cartuccia
termostatica compatta, vedere dettaglio (B).

Dopo ogni operazione di manutenzione della cartuccia
termostatica compatta è necessario eseguire la taratura
(vedere "Taratura").

Eseguire il montaggio in ordine inverso.

Per garantire in modo duraturo la sicurezza contro le
scottature, è necessario effettuare almeno 1 volta all'anno
un controllo di sicurezza sul rubinetto.

In caso di superamento della temperatura, è necessario
eseguire nuovamente la taratura (vedere "Taratura").

Pezzi di ricambio, vedere il risvolto di copertina I
(* = accessori speciali).

Manutenzione ordinaria

Le avvertenze relative alla manutenzione ordinaria del
presente rubinetto sono riportate nelle istruzioni per la cura
del prodotto accluse.

5

NL

Toepassingsgebied

Thermostaatkranen zijn ontworpen om op een
constante temperatuur water aan te voeren. Geschikt
als warmwatervoorziening zijn zowel boilers als geisers.
De elektrische boiler of geiser moet een vermogen
hebben van ten minste 18 kW of 250 kcal/min.

Veilige begrenzing van de max. temperatuur bij de wateruitlaat
door voorgeschakelde thermostaten bij elke gebruikelijke
wastafelkraan (thermische beveiliging tegen verbranding).

Thermostaten kunnen niet bij lagedrukboilers
(open warmwatertoestellen) worden gebruikt.

Alle thermostaten worden in de fabriek met een aan beide
kanten heersende stromingsdruk van 3 bar afgesteld.

Als bijzondere installatievoorwaarden een afwijkende
temperatuur geven, moet de thermostaat op die plaatselijke
omstandigheden worden afgesteld (zie Afstellen).

Technische gegevens

• Minimale stromingsdruk met nageschakelde
weerstanden: 1 bar

• Max. Werkdruk: 10 bar

• Aanbevolen stromingsdruk: 1 tot 5 bar

• Testdruk: 16 bar

• Capaciteit bij 3 bar stromingsdruk: ca. 20 l/min

• Max. temperatuur bij warmwateringang: 80 °C

• Voorafstelling: 39 °C

• Max. mengwatertemperatuur: 46 °C

• Minimumcapaciteit: = 5 l/min

Warmwatertemperatuur bij netaansluiting min. 2 °C hoger dan
de mengwatertemperatuur

Voor het nakomen van de geluidswaarden dient men bij
statische drukken boven 5 bar een drukregelaar in te bouwen.

Installeren

Let op de maattekening op uitvouwbaar blad I.

Leidingen vóór en na het installeren grondig
spoelen (EN 806 in acht nemen)!

Voor montage wordt de aansluitingsset [bestelnr. 47 533,
zie uitvouwbaar blad I] aanbevolen.

Als montagehulp bij kranen met koperen buizen raden
wij u aan een flexibele drukslang [bestelnr. 45 120,
zie uitvouwbaar blad I] voor de aansluiting te gebruiken.

De thermostaat op de hoekafsluiter schroeven,

zie uitvouwbaar blad II, afb. [1].

Aansluiting op de toiletkraan, zie afb. [2], [3a] en [4a].

Aansluiting op mengkraan, zie afb. [2], [3b] en [4b].

Open de koud- en warmwatertoevoer en controleer
de aansluitingen op eventuele lekkages.

Afstellen

Voor ingebruikname en na elk onderhoud van de
thermostaatkardoes moet de thermostaat worden afgesteld.

Bij toiletkranen moet de mengwatertemperatuur worden
ingesteld op de thermostaatkardoes.

Bij mengkranen moet op de thermostaatkardoes de maximale
warmwatertemperatuur worden ingesteld.

Temperatuurinstelling, zie uitvouwbaar blad II, afb. [5].

Attentie bij vorst

Bij het aftappen van de waterleidinginstallatie dient
de thermostaat apart te worden afgetapt, omdat zich in de
koud- en warmwateraansluiting terugslagkleppen bevinden.
Daarbij dient de thermostaat van de aansluitingen te worden
afgekoppeld.

Thermische desinfectie

Thermische desinfectie kan worden uitgevoerd met de
bijgeleverde sleutel, zonder dat de ingestelde temperatuur
daarbij wordt gewijzigd. Het wordt aangeraden om nadien niet
opnieuw af te stellen.

Thermische desinfectie, zie uitvouwbaar blad II, afb. [6].

- Begin door de sleutel naar links te draaien.

- Eindig door de sleutel naar rechts te draaien tot aan
de aanslag.

Onderhoud

Controleer alle onderdelen, reinig en vervang ze indien nodig.

Sluit de koud- en warmwatertoevoer af.

I. Terugslagklep, zie uitvouwbaar blad II, afb. [7].

II. Thermostaatkardoes, zie uitvouwbaar blad II, afb. [8].

- Ontkoppel de thermostaatkardoes via de uitsparing (A),
indien nodig. Zie detail.

Montage in omgekeerde volgorde.

Inbouwpositie van de thermostaatkardoes in acht nemen,

zie detail (B).
Na elk onderhoud aan de thermostaatkardoes moet u deze

opnieuw afstellen (zie Afstellen).
Montage in omgekeerde volgorde.

Om de veiligheid tegen verbranding duurzaam te kunnen
garanderen, dient de kraan elk jaar aan een
veiligheidscheck te worden onderworpen.

Als de temperatuur te hoog is, moet deze opnieuw worden
afgesteld (zie Afstellen).

Reserveonderdelen, zie uitvouwbaar blad I
(* = speciaal toebehoren).

Reiniging

De aanwijzingen voor de reiniging van deze kraan vindt
u in het bijgaande onderhoudsvoorschrift.

6

S

Användningsområde

Termostatarmaturer är konstruerade för varmvattenförsörjning
via tryckbehållare och ger på så sätt högsta
temperaturnoggrannhet. Är effekten tillräckligt stor (från 18 kW
resp. 250 kcal/min) kan man även använda elvattenvärmare
resp. gasvattenvärmare.

Säker begränsning för max. utloppstemperatur med
förkopplade termostater för vanliga tvättställsarmaturer
(terminskt skållningsskydd).

I kombination med trycklösa behållare (öppna
varmvattenberedare) kan man inte använda termostater.

Alla termostater är vid leveransen inställda på ett dubbelsidigt
flödestryck av 3 bar.

Skulle temperaturskillnader bli följden av speciella
installationssituationer kan termostaten justeras så att den
passar den lokala situationen (se Justering).

Tekniska data

• Minsta flödestryck med efterkopplade motstånd: 1 bar

• Max. drifttryck: 10 bar

• Rekommenderat flödestryck: 1 - 5 bar

• Kontrolltryck: 16 bar

• Genomflöde vid 3 bar flödestryck: ca 20 l/min

• Max. vattentemperatur vid varmvatteningång: 80 °C

• Förjustering: 39 °C

• Max. blandvattentemperatur 46 °C

• Min. kapacitet: = 5 l/min
Varmvattentemperaturen vid v.v.-anslutningen min. minst 2 °C

högre än blandvattentemperaturen
För att inte överstiga ljudnivån skall en reduceringsventil

installeras om vilotrycket överstiger 5 bar.

Installation

Observera måttskissen på utvikningssida I.

Spola rörledningssystemet noggrant före och efter
installationen (beakta EN 806)!

Anslutningssatsen [bestnr. 47 533, se utvikningssida I]
rekommenderas för monteringen.

Vid armaturer med kopparrör rekommenderas anslutning
av en flexibel tryckslang [bestnr. 45 120, se utvikningssida I]
som monteringshjälp.

Skruva på termostaten på varmvattenhörnventilen,

se utvikningssida II, bild [1].

Anslutning till fast ventil, se bild [2], [3a] och [4a].

Anslutning till armatur med blandare, se bild [2], [3b] och [4b].

Justering

Termostaten måste justeras innan idrifttagning och efter
varje underhåll av termostatpatronen.

Blandvattentemperaturen ställs in på termostatpatron
för fasta ventiler.

Max. varmvattentemperatur ställs in på termostatpatronen
för armaturer med blandare.

Temperaturinställning, se utvikningssida II, bild [5].

Vid risk för frost

Vid tömning av systemet ska termostaten tömmas separat,
eftersom det finns backflödesspärrar i kallvatten- och
varmvattenanslutningen. Ta då bort termostaten från
anslutningarna.

Termisk desinfektion

Termisk desinfektion kan genomföras med bifogad nyckel
utan att inställd temperatur behöver ändras. En efterföljande
justering är inte nödvändig.

Termisk desinfektion, se utvikningssida II, bild [6].

- Starta genom att vrida nyckeln åt vänster.

- Avsluta genom att vrida nyckeln åt höger till anslag.

Underhåll

Kontrollera och rengör alla delar, byt vid behov.

Stäng av kallvatten- och varmvattentillförseln.

I. Bakflödesspärr, se utvikningssida II, bild [7].

II. Termostatpatron, se utvikningssida II, bild [8].

- Bänd eventuellt termostatpatronen över uttaget (A),
se detaljbild.

Monteringen sker i omvänd ordningsföljd.

Observera termostatpatronens monteringsläge,

se detaljbild (B).
Efter varje underhåll av termostatpatronen krävs en ny justering

(se Justering).
Monteringen sker i omvänd ordningsföljd.

Förinställd utloppstemperatur måste kontrolleras minst
1 x per år för att garantera säkerheten mot skållning.

Justera igen om temperaturen överskrids (se Justering).

Reservdelar, se utvikningssida I (* = extra tillbehör).

Skötsel

Skötseltips för denna blandare finns i den bifogade
skötselanvisningen.

Öppna kallvatten- och varmvattentillförseln och
kontrollera att anslutningarna är täta.

7

DK

Anvendelsesområde

Termostatbatterier er konstruerede til varmtvandsforsyning
via trykbeholdere; hvis de anvendes sådan, yder de den
størst mulige temperaturnøjagtighed. Ved tilstrækkelig effekt
(fra 18 kW/250 kcal/min.) er også el-/gas­gennemstrømningsvandvarmere velegnede.

Sikker begrænsning af den maks. temperatur på det vand, der
løber ud, ved forudindstillede termostater ved alle almindelige
vaskekummer (termisk skoldningsbeskyttelse).

Termostater kan ikke anvendes i forbindelse med trykløse
beholdere (åbne vandvarmere).

Alle termostater justeres på fabrikken med et tilgangstryk
på 3 bar fra begge sider.

Skulle der opstå temperaturafvigelser pga. særlige
installationsbetingelser, skal termostaten justeres efter disse
forhold (se "Justering").

Tekniske data

• Min. tilgangstryk med efterkoblede modstande: 1 bar

• Maks. driftstryk: 10 bar

• Anbefalet tilgangstryk: 1 - 5 bar

• Kontroltryk: 16 bar

• Gennemstrømning ved 3 bar tilgangstryk: ca. 20 l/min.

• Maks. vandtemperatur ved varmtvandsindgangen: 80 °C

• Forjustering: 39 °C

• Maks. blandingsvandstemperatur: 46 °C

• Mindste gennemstrømning: = 5 l/min
Varmtvandstemperatur ved forsyningstilslutningen min. 2 °C

højere end blandingsvandtemperaturen
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Installation

Vær opmærksom på måltegningen på foldeside I.

Skyl rørledningssystemet grundigt før og efter
installationen (overhold EN 806)!

Til monteringen anbefales tilslutningssættet
[bestillingsnummer 47 533, se foldeside I].

Som monteringshjælp ved armaturer med kobberrør anbefales
tilslutning af en fleksibel trykslange [bestillingsnummer 45 120,
se foldeside I].

Skru termostaten af varmtvandshjørneventilen,

se foldeside II, ill. [1].

Tilslutning til standventil, se ill. [2], [3a] og [4a].

Tilslutning til blandingsbatteri, se ill. [2], [3b] og [4b].

Åbn for koldt- og varmtvandstilførslen og kontrollér,
om tilslutningerne er tætte.

Justering

Før ibrugtagning og efter vedligeholdelse af den kompakte
termostatpatron skal termostaten justeres.

Ved standventiler indstilles blandingsvandstemperatur
på den kompakte termostatpatron.

Ved blandingsbatterier bliver den maks.
varmtvandstemperatur indstillet på den kompakte
termostatpatron.

Temperatur-indstilling, se foldeside II ill. [5].

Bemærk ved risiko for frost

Når husets anlæg tømmes, skal termostaterne tømmes
separat, da der sidder kontraventiler i koldt- og
varmtvandstilslutningen. Termostaten skal i den forbindelse
tages af tilslutningerne.

Termisk desinfektion

Den termiske desinfektion kan gennemføres med den
vedlagte nøgle, uden at den indstillede temperatur ændres.
Justering er ikke nødvendigt i denne forbindelse.

Termisk desinfektion, se foldeside II, ill. [6].

- Start ved at dreje nøglen mod venstre.

- Afslut ved at dreje nøglen mod højre, indtil anslaget.

Vedligeholdelse

Kontroller alle dele, rens dem, udskift dem evt.

Luk for koldt- og varmtvandstilførslen.

I. Kontraventil, se foldeside II, ill. [7].

II. Kompakt termostatpatron, se foldeside II, ill. [8].

- Vip evt. den kompakte termostatpatron ud over
udskæringen (A), se detalje.

Montering i omvendt rækkefølge.

Vær opmærksom på den kompakte termostatpatrons
monteringsposition, se detalje (B).

Efter alt vedligeholdelsesarbejde på den kompakte
termostatpatron skal der justeres (se justering).

Montering i omvendt rækkefølge.

For at garantere sikkerhed mod skoldning skal
den forudindstillede udløbstemperatur kontrolleres
mindst 1 gang om året.

Hvis temperaturen overskrides, skal der justeres igen
(se Justering).

Reservedele, se foldeside I (* = specialtilbehør).

Pleje

Anvisningerne vedrørende pleje af dette armatur er anført
i den vedlagte vedligeholdelsesvejledning.

8

N

Bruksområde

Termostatbatterier er konstruert for varmtvannsforsyning via
trykkmagasiner og gir dermed den mest nøyaktige temperaturen.
Ved tilstrekkelig effekt (fra 18 kW hhv. 250 kcal/min) er også
elektro- eller gassvarmtvannsberedere egnet.

Sikker begrensning på maks. utløpstemperatur med hjelp
av oppstrøms termostater ved alle vanlige servantbatterier
(termisk skåldebeskyttelse).

Termostater kan ikke benyttes i forbindelse med
lavtrykkmagasiner (åpne varmtvannsberedere).

Alle termostater justeres i fabrikken med et dynamisk trykk
på 3 bar fra begge sider.

Dersom det oppstår temperaturavvik på grunn av spesielle
installasjonsforhold, må termostaten justeres til de stedlige
forholdene (se Justering).

Tekniske data

• Minimum dynamisk trykk med etterkoblede
motstander: 1 bar

• Maks. driftstrykk: 10 bar

• Anbefalt dynamisk trykk: 1-5 bar

• Kontrolltrykk: 16 bar

• Gjennomstrømning ved 3 bar dynamisk trykk: ca. 20 l/min

• Maks. vanntemperatur på varmtvannsinngangen: 80 °C

• Forjustering: 39 °C

• Maks. blandevannstemperatur: 46 °C

• Minimum gjennomstrømning: = 5 l/min

Varmtvannstemperatur på hovedledningstilkoblingen min. 2 °C
høyere enn blandevannstemperaturen

Monter en reduksjonsventil ved statisk trykk over 5 bar
for å overholde støyverdiene.

Installasjon

Se målsatt tegning på utbrettside I.

Spyl rørledningssystemet grundig før og etter
installasjonen (se EN 806)!

Det anbefales å bruke monteringssettet [best.nr. 47 533,
se utbrettside I] til monteringen.

Som hjelp til monteringen av armaturer med kobberrør
anbefales å koble til en fleksibel trykkslange [best.nr. 45 120,
se utbrettside I].

Skru termostaten på varmtvannsvinkelkranen,
se utbrettside II, Fig. [1].

Tilkobling til fast ventil, se Fig. [2], [3a] og [4a].

Tilkobling til armatur med blanding, se Fig. [2], [3b] og [4b].

Justering

Termostaten må justeres før den tas i bruk og etter vedlikehold
av termostatkompaktpatronen.

På faste ventiler stilles blandevannstemperaturen på
termostatkompaktpatronen.

På armaturer med blandefunksjon stilles den maksimale
varmtvannstemperaturen på termostatkompaktpatronen.

Temperaturinnstilling, se utbrettside II, Fig. [5].

Viktig ved fare for frost

Ved tømming av husanlegget må termostatene tømmes
separat fordi det finnes tilbakeslagsventiler i kaldt- og
varmtvannstilkoblingen. Termostaten må da fjernes fra
tilkoblingene.

Termisk desinfeksjon

Termisk desinfeksjon kan utføres med den vedlagte nøkkelen
uten at den innstilte temperaturen blir endret. En etterjustering
er ikke nødvendig.

Termisk desinfeksjon, se utbrettside II, bilde [6].

- Start ved å dreie nøkkelen mot venstre.

- Avslutt ved å dreie nøkkelen helt til anslaget mot høyre.

Vedlikehold

Kontroller alle delene, rengjør og skift eventuelt ut.

Steng kaldt- og varmtvannstilførselen.

I. Tilbakeslagsventil, se utbrettside II, Fig. [7].

II. Termostatkompaktpatron, se utbrettside II, Fig. [8].

- Bend evt. ut termostatkompaktpatronen via fordypningen (A),
se detalj.

Montering skjer i motsatt rekkefølge.

Vær oppmerksom på monteringsposisjonen
på termostatkompaktpatronen, se detalj (B).

Justering er nødvendig hver gang det er utført vedlikehold
på den kompakte termostatpatronen (se Justering).

Montering skjer i motsatt rekkefølge.

For å beskytte mot skålding må den forinnstilte
utløpstemperaturen kontrolleres minst én gang i året.

Dersom temperaturen blir overskredet, må det etterjusteres
(se Justering).

Reservedeler, se utbrettside I (* = spesialtilbehør).

Pleie

Informasjon om pleie av denne armaturen finnes i vedlagte
pleieveiledning.

Åpne kaldt- og varmtvannstilførselen, og kontroller
at koblingene er tette.

9

FIN

Käyttöalue

Termostaattisekoittimet on tarkoitettu käytettäviksi
painevaraajien kanssa, jolloin niiden lämpötilatarkkuus
on parhaimmillaan. Riittävän tehokkaina
(vähintään 18 kW / 250 kcal/min) myös sähkö- tai
kaasuläpivirtauskuumentimet soveltuvat käyttöön.

Turvallinen maksimin rajoitus Eteen kytkettyjen termostaattien
säätämä ulosvirtaavan veden lämpötila tavallisten pesupöytien
hanojen yhteydessä (Terminen kuumavesisuoja).

Käyttö paineettomien säiliöiden (avoimien
lämminvesivaraajien) kanssa ei ole mahdollista.

Kaikki termostaatit säädetään tehtaalla 3 barin
molemminpuolisella virtauspaineella.

Mikäli erityisten asennusolosuhteiden vuoksi esiintyy
lämpötilavaihteluita, termostaatti on säädettävä paikallisia
olosuhteita vastaavaksi (ks. Säätö).

Tekniset tiedot

• Vähimmäisvirtauspaine jälkikytkettyjen vastuksien
kanssa: 1 bar

• Maks. käyttöpaine: 10 bar

• Suositeltava virtauspaine: 1 - 5 bar

• Testipaine: 16 bar

• Läpivirtaus virtauspaineen ollessa 3 baria: n. 20 l/min.

• Maks. lämpötila lämpimän veden tulossa: 80 °C

• Esisäätö: 39 °C

• Maks. sekoitetun veden lämpötila: 46 °C

• Vähimmäisläpivirtaus: = 5 l/min.

Lämpimän veden lämpötila syöttöliitännässä min. 2 °C
korkeampi kuin sekoitetun veden lämpötila

Meluarvojen noudattamiseksi laitteeseen on asennettava
paineenalennusventtiili lepopaineen ylittäessä 5 baria.

Asennus

Huomaa taitesivulla I oleva mittapiirros.

Huuhtele putkistot huolellisesti ennen ja jälkeen
asennuksen (EN 806 huomioitava)!

Asennusta varten suositellaan liitäntävarusteita
[tilausnumero 47 533, ks. kääntöpuolen sivu I].

Kupariputkilla varustettujen hanojen asennuksen
helpottamiseen suositellaan taipuisan paineletkun liitännän
käyttöä [tilausnumero 45 120, ks. kääntöpuolen sivu I].

Ruuvaa termostaatti lämpimän veden kulmaventtiiliin,

ks. kääntöpuolen sivu II, kuva [1].

Liitäntä pystyventtiiliin, ks. kuvat [2], [3a] ja [4a].

Liitäntä sekoittimella varustettuun hanaan,

katso kuvat [2], [3b] ja [4b].

Säätö

Termostaatti on säädettävä ennen käyttöönottoa ja jokaisen
termostaattisäätöosan huoltotoimenpiteen jälkeen.

Kun kyseessä ovat kiinteälämpötilaiset hanat, säädetään
termostaattisäätöosan sekoitetun veden lämpötila.

Kun kyseessä ovat sekoittimella varustetut hanat säädetään
termostaattisäätöosan suurin sallittu kuuman veden lämpötila.

Lämpötilan säätö, katso kääntöpuolen sivu II, kuva [5].

Pakkasen varalta huomioitava

Talon putkistoa tyhjennettäessä termostaatit on tyhjennettävä
erikseen, koska kylmä- ja lämminvesiliitäntöihin on asennettu
takaiskuventtiilit. Tässä yhteydessä termostaatti on poistettava
liitännöistä.

Terminen desinfiointi

Terminen desinfiointi voidaan suorittaa oheisella avaimella
säädetyn lämpötilan pysyessä samana. Tämän jälkeen säätöä

ei tarvitse suorittaa.
Lämpödesinfiointi, ks. kääntöpuolen sivu II, kuva [6].

- Käynnistys tapahtuu kiertämällä avainta vasemmalle.

- Toiminnon päättäminen tapahtuu kiertämällä avainta
oikealle rajoittimeen asti.

Huolto

Tarkasta ja puhdista kaikki osat, vaihda tarvittaessa uusiin.

Sulje kylmän ja lämpimän veden tulo hanalle.

I. Takaiskuventtiili, ks. kääntöpuolen sivu II, kuva [7].

II. Termostaattisäätöosa, ks. kääntöpuolen sivu II, kuva [8].

- Vipua tarvittaessa termostaattisäätöosa irti aukon (A) kautta
(ks. suurennos).

Osat asennetaan päinvastaisessa järjestyksessä.

Huomaa termostaattisäätöosan oikea asento,

ks. suurennos (B).
Säätö on tarpeen aina kun termostaattisäätöosaa on huollettu

(ks. Säätö).
Osat asennetaan päinvastaisessa järjestyksessä.

Kuuman veden aiheuttamien palovammojen estämiseksi
esisäädetty ulosvirtauslämpötila on tarkastettava
vähintään kerran vuodessa.

Mikäli lämpötila on liian kuuma, on säätö tehtävä uudelleen
(ks. Säätö).

Varaosat, ks. kääntöpuolen sivu I (* = lisätarvike).

Hoito

Tämän laitteen hoitoa koskevat ohjeet on annettu mukana
olevassa hoito-oppaassa.

Avaa kylmän ja lämpimän veden tulo ja tarkasta liitäntöjen
tiiviys.

10

PL

Zakres stosowania

Baterie z termostatem są przeznaczone do zasilania w gorącą
wodę przez podgrzewacz ciśnieniowy i tak stosowane
zapewniają największą dokładność regulacji temperatury
wody. Przy dostatecznej mocy (od 18 kW lub 250 kcal/min)
armaturę tę można także stosować z elektrycznymi lub
gazowymi przepływowymi podgrzewaczami wody.

Bezpieczne ograniczenie maks. temperatury na wylocie
przez zamontowane wcześniej termostaty w każdej zwykłej
armaturze umywalkowej (termiczne zabezpieczenie
przed oparzeniem).

Termostatów nie można używać razem ze zbiornikami
bezciśnieniowymi (otwarty podgrzewacz wody).

Wszystkie termostaty są fabrycznie kalibrowane przy
obustronnym ciśnieniu przepływu 3 bary.

Jeżeli z powodu szczególnych warunków panujących w instalacji
wystąpią wahania temperatury, termostat należy skalibrować
stosownie do lokalnych warunków (patrz Kalibracja).

Dane techniczne

• Minimalne ciśnienie hydrauliczne z dodatkowymi
opornikami: 1 bar

• Maks. ciśnienie robocze: 10 bar

• Zalecane ciśnienie przepływu: 1-5 bar

• Ciśnienie kontrolne: 16 bar

• Przepływ przy ciśnieniu hydraulicznym 3 bary: ok. 20 l/min

• Maks. temperatura wody na doprowadzeniu
wody gorącej: 80 °C

• Wstępna kalibracja: 39 °C

• Maks. temperatura wody mieszanej: 46 °C

• Minimalny przepływ: = 5 l/min

Temperatura ciepłej wody na przyłączu zasilania wyższa
o co najmniej 2 °C od temperatury wody mieszanej

Przy ciśnieniu zastoju powyżej 5 barów, w celu utrzymania
wartości szumu należy zamontować reduktor ciśnienia.

Montaż

Stos ować się do rysunku wymiarowego na stronie rozkładanej I.

Przed instalacją i po niej dokładnie przepłukać przewody
rurowe (przestrzegać EN 806)!

Do montażu zaleca się zestaw przyłączeniowy [nr kat. 47 533,
patrz strona rozkładana I].

Jako pomoc montażową w przypadku armatur z rurami
miedzianymi zaleca się przyłączenie giętkiego przewodu
ciśnieniowego [nr kat. 45 120, patrz strona rozkładana I].

Termostat przykręcić do zaworu kątowego gorącej wody,

patrz strona rozkładana II, ilustracja [1].

Przyłączenie do zaworu sztorcowego,

patrz ilustracja [2], [3a] i [4a].

Przyłączenie do armatury z mieszaczem,

patrz ilustracja [2], [3b] i [4b].

Otworzyć doprowadzenie zimnej i gorącej wody
isprawdzić przyłącza pod kątem szczelności.

Kalibracja

Przed uruchomieniem i po każdej konserwacji kompaktowej
głowicy termostatycznej należy skalibrować termostat.

W przypadku zaworów sztorcowych temperatura wody
mieszanej jest ustawiana w kompaktowej głowicy
termostatycznej.

W przypadku armatur z mieszaczem maks. temperatura
wody gorącej jest ustawiana w kompaktowej głowicy
termostatycznej.

Ustawianie temperatury, patrz strona rozkładana II,
ilustracja [5].

Zachować ostrożność w przypadku groźby
wystąpienia mrozu

Podczas opróżniania instalacji domowej termostaty należy
oddzielnie opróżnić, ponieważ w przyłączu zimnej i gorącej
wody znajdują się zawory zwrotne. Termostat należy przy tym
zdjąć z przyłączy.

Dezynfekcja termiczna

Za pomocą dołączonego klucza można wykonać dezynfekcję
termiczną bez zmieniania ustawionej temperatury. Późniejsza
kalibracja nie jest konieczna.

Dezynfekcja termiczna, patrz strona rozkładana II,
ilustracja [6].

- Rozpoczęcie przez obrócenie klucza w lewo.

-Zakończenie przez obrócenie klucza do oporu w prawo.

Konserwacja

Wszystkie części sprawdzić, wyczyścić, w razie potrzeby
wymienić.

Zamknąć doprowadzenie zimnej i gorącej wody.

I. Zawór zwrotny, patrz strona rozkładana II, ilustracja [7].

II. Kompaktowa głowica termostatyczna, patrz strona

rozkładana II, ilustracja [8].

- Kompaktową głowicę termostatyczną w razie potrzeby
podważyć, wykorzystując wyżłobienie (A), patrz szczegóły.

Montaż w odwrotnej kolejności.

Przestrzegać położenia montażowego kompaktowej
głowicy termostatycznej, patrz szczegóły (B).

Po każdej konserwacji kompaktowej głowicy termostatycznej
konieczna jest kalibracja (patrz Kalibracja).

Montaż w odwrotnej kolejności.

Aby zapewnić ochronę przed oparzeniem,
należy przynajmniej raz na rok sprawdzać ustawioną
temperaturę na wylocie.

W przypadku przekroczenia temperatury należy ponownie
wykonać kalibrację (patrz Kalibracja).

Części zamienne, patrz strona rozkładana I
(* = wyposażenie specjalne).

Pielęgnacja

Wskazówki dotyczące pielęgnacji armatury można znaleźć
wzałączonej instrukcji pielęgnacji.

11

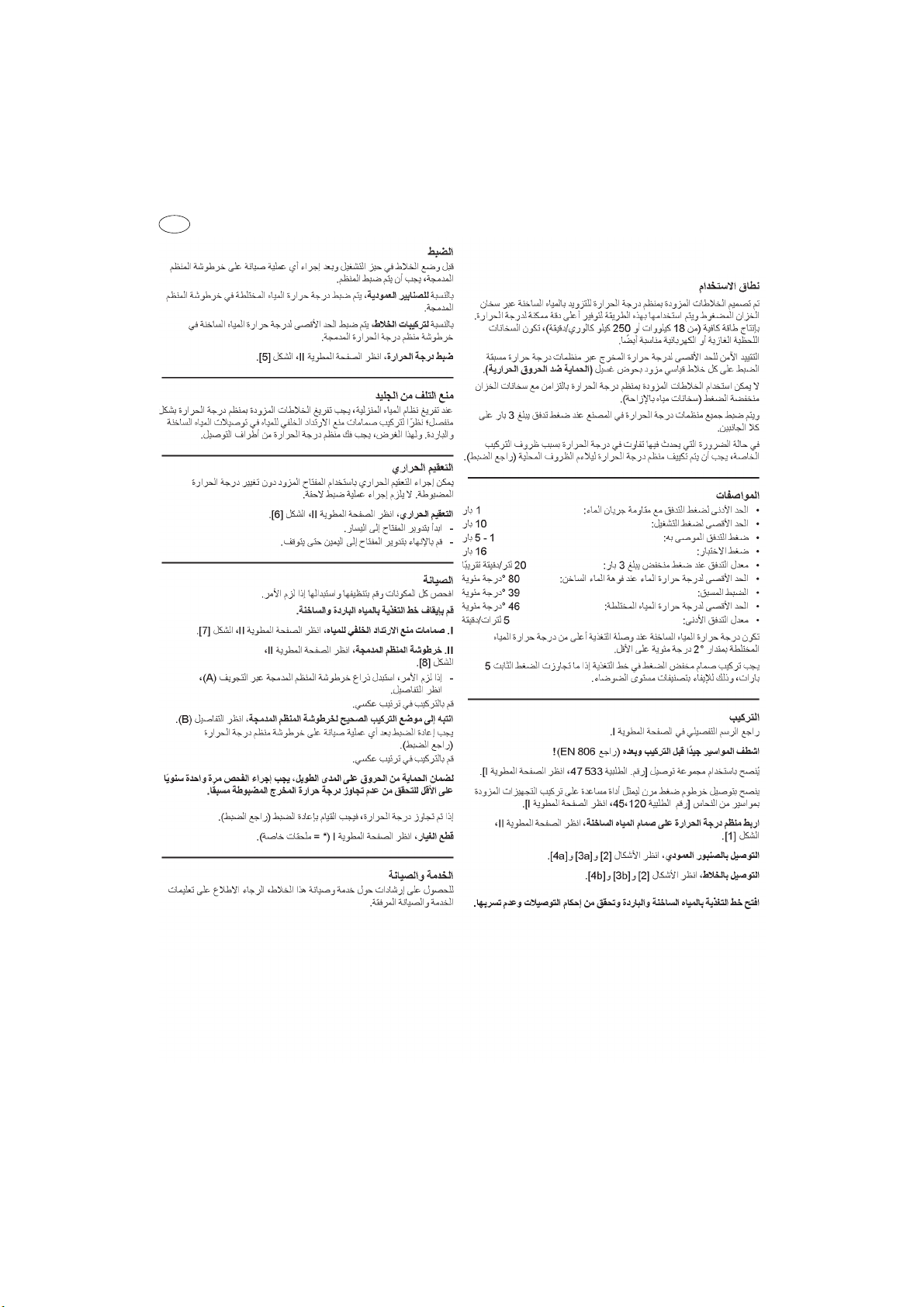

UAE

12

GR

Πεδίο εφαρµογής

Οι µίκτες µε θερµοστάτη είναι κατασκευασµένοι για τροφοδοσία
ζεστού νερού µε τη χρήση θερµοσίφωνα αποθήκευσης σε
ατµοσφαιρική πίεση και εάν χρησιµοποιηθούν µε αυτό τον
τρόπο αποδίδουν την επιθυµητή θερµοκρασία µε τη µέγιστη
ακρίβεια. Είναι δυνατό να χρησιµοποιηθούν ηλεκτρικοί
ταχυθερµοσίφωνες ή ταχυθερµοσίφωνες αερίου σε περίπτωση
επαρκούς ισχύος (από 18 kW ή 250 kcal/min).

Για τον ασφαλή περιορισµό της µέγιστης θερµοκρασίας εξόδου

µέσω προεγκατεστηµένων θερµοστατών σε κάθε κοινή
µπαταρία νιπτήρα (Προστασία από εγκαύµατα).

Οι θερµοστάτες δεν µπορούν να χρησιµοποιηθούν σε
συνδυασµό µε αποσυµπιεσµένους θερµοσίφωνες
αποθήκευσης (ανοιχτά συστήµατα ζεστού νερού).

Όλοι οι θερµοστάτες ρυθµίζονται στο εργοστάσιο σε πίεση
ροής 3 bar και στις δύο πλευρές.

Εάν παρουσιαστούν αποκλίσεις στη θερµοκρασία λόγω
ειδικών συνθηκών των υδραυλικών εγκαταστάσεων, θα πρέπει
να ρυθµιστεί ο θερµοστάτης ανάλογα µε τις τοπικές συνθήκες
(βλ. Ρύθµιση).

Τεχ νικά στοιχεία

• Ελάχιστη πίεση ροής µε µετέπειτα αντιστάσεις: 1 bar

• Μέγιστη πίεση λειτουργίας: 10 bar

• Συνιστώµενη πίεση ροής: 1 - 5 bar

• Πίεση ελέγχου: 16 bar

• Παροχή µε πίεση ροής στα 3 bar: περίπου 20 l/min

• Μέγιστη θερµοκρασία νερού στην τροφοδοσία ζεστού
νερού: 80 °C

• Προρρυθµισµένη θερµοκρασία: 39 °C

• Μέγιστη θερµοκρασία νερού µίξης: 46 °C

• Ελάχιστη ροή: = 5 l/min

Η θερµοκρασία ζεστού νερού στη σύνδεση παροχής είναι
τουλάχιστον 2°C υψηλότερη από τη θερµοκρασία του
νερού µίξης

Για την τήρηση των οριακών τιµών θορύβου, θα πρέπει να
τοποθετηθεί µια βαλβίδα µείωσης της πίεσης σε περίπτωση
που η πίεση ηρεµίας είναι µεγαλύτερη από 5 bar.

Εγκατάσταση

Λάβετε υπόψη το διαστασιολόγιο στην αναδιπλούµενη σελίδα I.

Ξεπλύνετε καλά το σύστηµα σωληνώσεων πριν και µετά
την εγκατάσταση (σύµφωνα µε τις προδιαγραφές ΕΝ 806)!

Για την εγκατάσταση συνιστάται να χρησιµοποιήσετε το κιτ
σύνδεσης [αρ. παραγγελίας: 47 533, βλ. αναδιπλούµενη σελίδα I].

Για την εγκατάσταση σε µπαταρίες µε χαλκοσωλήνες συνιστάται
να συνδέσετε ένα εύκαµπτο σπιράλ πίεσης [αρ. παραγγελίας
45 120, βλ. αναδιπλούµενη σελίδα I] ως βοήθηµα.

Βιδώστε το θερµοστάτη στη γωνιακή βαλβίδα ζεστού
νερού, βλ. αναδιπλούµενη σελίδα II, εικ. [1].

Για σύνδεση στην κάνουλα, βλ. εικ. [2], [3a] και [4a].

Για σύνδεση στο µίκτη, βλ. εικ. [2], [3b] και [4b].

Ανοίξτε τις παροχές κρύου και ζεστού νερού και ελέγξτε τη
στεγανότητα των συνδέσεων.

Ρύθµιση

Πρέπει να ρυθµίζετε το θερµοστάτη πριν από τη θέση σε
λειτουργία και µετά από κάθε συντήρηση του µηχανισµού
θερµοστάτη.

Σε περίπτωση που υπάρχει κάνουλα ρυθµίστε τη
θερµοκρασία νερού µίξης στο µηχανισµό θερµοστάτη.

Σε περίπτωση που υπάρχει µίκτης ρυθµίστε το µηχανισµό
θερµοστάτη στη µέγιστη θερµοκρασία ζεστού νερού.

Για τη ρύθµιση θερµοκρασίας, βλ. αναδιπλούµενη σελίδα II,
εικ. [5].

Προσοχή σε περίπτωση παγετού

Κατά την αποστράγγιση του οικιακού συστήµατος ύδρευσης,
οι θερµοστάτες θα πρέπει να αποστραγγίζονται χωριστά,
επειδή υπάρχουν βαλβίδες ανεπίστροφης ροής στις συνδέσεις
κρύου και ζεστού νερού. Σε αυτήν την περίπτωση θα πρέπει
να αποσυνδέετε το θερµοστάτη από τις συνδέσεις.

Θερµική απολύµανση

Μπορείτε να εκτελέσετε θερµική απολύµανση
χρησιµοποιώντας το παρεχόµενο κλειδί, χωρίς να αλλάξετε τη
ρυθµισµένη θερµοκρασία. ∆εν απαιτείται µετέπειτα ρύθµιση.

Για τη θερµική απολύµανση, βλ. αναδιπλούµενη σελίδα II,
εικ. [6].

- Ξεκινήστε στρέφοντας το κλειδί προς τα αριστερά.

- Σταµατήστε στρέφοντας το κλειδί προς τα δεξιά µέχρι να
σταµατήσει να στρέφεται.

Συντήρηση

Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν χρειάζεται,
αντικαταστήστε τα.

Κλείστε την παροχή κρύου και ζεστού νερού.

I. Για τη βαλβίδα ανεπίστροφης ροής, βλ. αναδιπλούµενη

σελίδα II, εικ. [7].

II. Για το µηχανισµό θερµοστάτη, βλ. αναδιπλούµενη
σελίδα II, εικ. [8].

- Εξαγάγετε το µηχανισµό θερµοστάτη από την υποδοχή (A),
εφόσον χρειάζεται, βλ. λεπτοµέρεια.

Επανασυναρµολογήστε ακολουθώντας την αντίστροφη σειρά.

Προσέξτε τη θέση τοποθέτησης του µηχανισµού
θερµοστάτη, βλ. λεπτοµέρεια (B).

Μετά από κάθε συντήρηση του µηχανισµού θερµοστάτη είναι
απαραίτητη η ρύθµιση (βλ. Ρύθµιση).

Επανασυναρµολογήστε ακολουθώντας την αντίστροφη σειρά.

Για να διασφαλιστεί η προστασία έναντι εγκαυµάτων,
πρέπει να ελέγχετε τουλάχιστον 1 φορά το χρόνο την
προρρυθµισµένη θερµοκρασία εξόδου.

Αν η θερµοκρασία βρίσκεται εκτός των καθορισµένων ορίων,
πρέπει να πραγµατοποιείται εκ νέου ρύθµιση (βλ. Ρύθµιση).

Για τα ανταλλακτικά, βλ. αναδιπλούµενη σελίδα I
(* = πρόσθετος εξοπλισµός).

Περιποίηση

Για υποδείξεις για τη φροντίδα αυτής της µπαταρίας, µπορείτε
να ανατρέξετε στις συνηµµένες οδηγίες περιποίησης.

13

CZ

Oblast použití

Baterie s termostatem jsou konstruovány pro zásobování
teplou vodou ve spojení s tlakovými zásobníky a přitomto
použití dosahují nejpřesnější teploty. Při dostatečném výkonu
(od 18 kW, resp. 250 kcal/min.) jsou vhodné také elektrické
nebo plynové průtokové ohřívače.

Bezpečné omezení max. teploty vytékající vody pro každou
běžnou umyvadlovou armaturu předřazenými termostaty
(tepelná ochrana před opařením).

Ve spojení s beztlakovými zásobníky (otevřená zařízení na
přípravu teplé vody) se termostaty nemohou používat.

Všechny termostaty jsou z výroby seřízeny při oboustranném
proudovém tlaku 3 bary.

V případě, že se vlivem zvláštních instalačních podmínek
vyskytnou teplotní rozdíly, je nutné termostat seřídit
spřihlédnutím k místním poměrům (viz seřízení).

Technické údaje

• Minimální proudový tlak s přídavnými hydraulickými
odpory: 1 bar

• Max. provozní tlak: 10 barů

• Doporučený proudový tlak: 1 - 5 barů

• Zkušební tlak: 16 barů

• Průtok při proudovém tlaku 3 bary: cca 20 l/min.

• Max. teplota vody na vstupu teplé vody: 80 °C

• Předběžné nastavení: 39 °C

• Max. teplota smíchané vody: 46 °C

• Minimální průtok: = 5 l/min.

Teplota teplé vody u napájecího přívodu min. o 2 °C vyšší než
teplota smíchané vody

Pro dodržení předepsaných hodnot hluku je nutno při statických
tlacích vyšších než 5 barů namontovat redukční ventil.

Instalace

Dodržujte kótované rozměry na skládací straně I.

Potrubní systém před a po instalaci důkladně
propláchněte (dodržujte normu EN 806)!

K montáži se doporučuje připojovací sada [obj. č. 47 533,
viz skládací strana I].

Při montáži armatur s měděnými trubkami lze jako montážní
pomůcku použít přípojku flexibilní připojovací hadice
[obj. č. 45 120, viz skládací strana I].

Termostat našroubovat na rohový ventil teplé vody,

viz skládací strana II, obr. [1].

Připojení na stojánkový ventil, viz obr. [2], [3a] a [4a].

Připojení ke směšovací armatuře, viz obr. [2], [3b] a [4b].

Seřízení

Před uvedením do provozu a po každé údržbě kompaktní
termostatové kartuše musí být termostat seřízen.

U stojánkových ventilů se na kompaktní termostatové
kartuši nastaví teplota smíchané vody.

U směšovacích armatur se na kompaktní termostatové
kartuši nastaví max. teplota horké vody.

Seřízení teploty, viz skládací strana II, obr. [5].

Pozor při nebezpečí mrazu

Při vyprazdňování domovního vodovodního systému je třeba
termostaty vyprázdnit samostatně, protože se v přívodu
studené a teplé vody nacházejí zpětné klapky. Přitom je třeba
termostat vybrat z přípojek.

Termická dezinfekce

Přiloženým klíčem může být provedena termická dezinfekce
bez změny nastavené teploty. Následné seřízení není potřebné.

Termická dezinfekce, viz skládací strana II, obr. [6].

- Spuštění otáčením klíče doleva.

-Ukončení otáčením klíčem doprava až na doraz.

Údržba

Všechny díly zkontrolujte, vyčistěte a podle potřeby vyměňte.

Uzavřete přívod studené a teplé vody.

I. Zpětná klapka, viz skládací strana II, obr. [7].

II. Kompaktní termostatová kartuše, viz skládací strana II,

obr. [8].

- Kompaktní termostatovou kartuši vyjměte podle potřeby
přes vybrání (A), viz detail.

Montáž probíhá v obráceném pořadí.

Dbejte na montážní polohu kompaktní termostatové
kartuše, viz detail (B).

Po každé údržbě kompaktní termostatové kartuše je nutno
provést seřízení (viz seřízení).

Montáž probíhá v obráceném pořadí.

K zajištění ochrany proti opaření musí být minimálně
1x za rok zkontrolována přednastavená výstupní teplota
teplé vody.

Je-li teplota překročena, musí být znovu seřízena (viz seřízení).

Náhradní díly, viz skládací strana I (* = zvláštní příslušenství).

Ošetřování

Pokyny k ošetřování této armatury jsou uvedeny v přiloženém
návodu k údržbě.

Otevřete přívod studené a teplé vody a zkontrolujte
těsnost všech spojů.

14

H

Felhasználási terület

A termosztátos csaptelepek nyomásálló tartályon keresztül
történő melegvízellátásra készültek, és ilyen alkalmazás
esetén nyújtják a legjobb hőmérsékleti pontosságot.
Elégséges teljesítmény esetén (18 kW-tól, ill. 250 kcal/perctől)
elektromos, ill. gázműködtetésű átfolyó rendszerű
vízmelegítőkkel is alkalmazhatók.

A max. kifolyási hőmérséklet biztonságos korlátozása
előkapcsolt termosztátok segítségével minden
szokásos mosdóasztal-szerelvény esetén lehetséges
(termikus leforrázás elleni védelem).

Nyomás nélküli tárolókkal (nyílt rendszerű vízmelegítőkkel)
a termosztátok nem használhatók.

A gyártóüzemben az összes termosztátot kétoldali, 3 bar
értékű áramlási nyomás mellett kalibráljuk be.

Ha sajátságos szerelési feltételek következtében hőmérsékleti
eltérések adódnának, akkor a termosztátot a helyi viszonyokra
kell bekalibrálni (l. a „Kalibrálás” című szakaszt).

Műszaki adatok

• Minimális átáramlási nyomás utánkapcsolt
ellenállásokkal: 1 bar

• Max. üzemi nyomás: 10 bar

• Javasolt áramlási nyomás: 1–5 bar

• Vizsgálati nyomás: 16 bar

• Átfolyómennyiség 3 bar áramlási nyomásnál: kb. 20 l/perc

• Max. vízhőmérséklet a melegvíz
befolyónyílásánál: 80 °C

• Előbeállítás: 39 °C

• Max. kevertvíz-hőmérséklet: 46 °C

• Minimális átáramló mennyiség: = 5 l/perc

A melegvíz hőmérséklete a tápcsatlakoztatónál min. 2 °C-kal
magasabb, mint a kevertvíz hőmérséklete.

A zajértékek betartására 5 bar feletti nyugalmi nyomás esetén
a betápláló vezetékbe nyomáscsökkentőt kell beépíteni.

Felszerelés

Ügyeljen az I. kihajtható oldalon található méretrajzra.

A csővezetéket a szerelés előtt és után is alaposan öblítse
át (ügyeljen az EN 806 szabványra)!

A szereléshez javasoljuk a csatlakozókészlet
[megr.-sz. 47 533, lásd az I. kihajtható oldalt] alkalmazását.

A rézcsöves szerelvények szerelésénél szerelési segédletként
egy rugalmas nyomásálló tömlő [megr.-sz. 45 120, lásd az I.
kihajtható oldalt] csatlakoztatását javasoljuk.

Csavarja fel a termosztátot a melegvíz sarokszelepére,
lásd az [1] ábrát a II. kihajtható oldalon.

Csatlakoztatás az állószelepre: lásd a [2], [3a] és [4a] ábrát.

Csatlakoztatás a keverővel felszerelt szerelvényre:

lásd a [2], [3b] és [4b] ábrát.

Kalibrálás

A termosztát-betét üzembehelyezése előtt és annak minden
karbantartása után a termosztátot kalibrálni kell.

Állószelepeknél a termosztát-betéten a kevertvíz
hőmérsékletét lehet beállítani.

Keverővel felszerelt szerelvényeknél a termosztát-betéten
a max. forróvíz-hőmérsékletet lehet beállítani.

Hőmérséklet beállítása: lásd az [5] ábrát a II. kihajtható
oldalon.

Figyelem fagyveszély esetén

A házi vízvezetékrendszer leürítésekor a termosztátokat
külön le kell üríteni, mivel a hidegvíz és a melegvíz
becsatlakozásánál visszafolyásgátlók találhatók. A leürítés
során a termosztátot le kell venni a csatlakozókról.

Termikus fertőtlenítés

A mellékelt kulcs segítségével el lehet végezni a termikus
fertőtlenítést anélkül, hogy a beállított hőmérséklet
megváltozna. Ezután kalibrálásra nincs szükség.

Termikus fertőtlenítés: lásd a [6] ábrát a II. kihajtható oldalon.

- Elindítás a kulcs balra forgatásával.

- Befejezés a kulcs ütközésig való jobbra forgatásával.

Karbantartás

Ellenőrizze, tisztítsa meg és szükség esetén cserélje ki az
összes alkatrészt.

Zárja el a hideg- és melegvíz vezetékét.

I. Visszafolyásgátló: lásd a [7] ábrát a II. kihajtható oldalon.

II. Termosztát-betét: lásd a II. kihajtható oldalon a [8]. ábrát.

- Szükség esetén feszegesse ki a termosztát-betétet az (A)
bemélyedésen keresztül, lásd a részletes ábrát.

Az összeszerelést fordított sorrendben végezze el.

Ügyeljen a termosztát-betét beszerelési helyzetére,

lásd a (B) részletes ábrát.
A termosztát-betét minden karbantartását követően el kell

végezni a kalibrálást (lásd a „Kalibrálás” című szakaszt).
Az összeszerelést fordított sorrendben végezze el.

A leforrázás elleni védelem garantálása érdekében
legalább évente egyszer ellenőrizni kell az előre beállított
kifolyási hőmérsékletet.

Ha a hőmérséklet meghaladja a beállított értéket, a kalibrálást
újból el kell végezni (lásd a „Kalibrálás” című szakaszt).

Pótalkatrészek: lásd az I. kihajtható oldalt
(* = speciális tartozékok).

Ápolás

A szerelvény ápolására vonatkozó utasításokat a mellékelt
ápolási útmutató tartalmazza.

Nyissa meg a hideg- és melegvíz vezetékét, és ellenőrizze
a csatlakozások tömítettségét.

15

P

Área de aplicação

As misturadoras termostáticas são construídas para o
fornecimento de água quente através de termoacumuladores
de pressão e, assim montadas, permitem conseguir a maior
precisão na temperatura. Com a potência suficiente (a partir
de 18 kW ou 250 kcal/min), são também adequados
esquentadores eléctricos ou a gás.

Limitação segura da temperatura máx. de saída por meio de
termóstatos conectados a montante em todas as misturadoras
de lavatórios usuais (protecção térmica contra
queimaduras).

Os termóstatos não podem ser utilizados em conjugação
com depósitos sem pressão (esquentadores abertos).

Todos os termóstatos são regulados na fábrica para uma
pressão de caudal de 3 bar dos dois lados.

Se, devido a condições de instalação especiais, se verificarem
irregularidades de temperatura, o termóstato deve ser
regulado para as condições locais (ver regulação).

Dados técnicos

• Pressão de caudal mínima com resistências ligadas
a jusante: 1 bar

• Pressão de serviço máxima: 10 bar

• Pressão de caudal recomendada: 1 - 5 bar

• Pressão de teste: 16 bar

• Caudal a 3 bar de pressão de caudal: aprox. 20 l/min

• Temperatura máx. da água na entrada de água
quente: 80 °C

• Pré-ajuste: 39 °C

• Temperatura máx. da água temperada: 46 °C

• Caudal mínimo: = 5 l/min

Temperatura da água quente na ligação de alimentação
no mín. 2 °C superior à temperatura da água temperada

Para respeitar os valores de ruído deve ser montado um
redutor de pressão para pressões estáticas superiores a 5 bar.

Instalação

Observar o desenho na página desdobrável I.

Antes e depois da instalação, enxaguar bem as tubagens

(respeitar a norma EN 806)!

Aconselha-se o conjunto de ligação [Nº de encomenda
47 533, ver página desdobrável I] para a montagem.

Como auxílio de montagem em misturadores com tubos de
cobre aconselha-se a ligação de um tubo flexível de pressão
[Nº de encomenda 45 120, ver página desdobrável I].

Aparafusar o termóstato na torneira de corte de água
quente, ver página desdobrável II, fig. [1].

Ligação na torneira de bar, ver fig. [2], [3a] e [4a].

Ligação na misturadora ver fig. [2], [3b] e [4b].

Regulação

Antes da colocação em funcionamento e após cada
manutenção do termoelemento compacto é necessário
efectuar o ajuste do termóstato.

Em torneiras de bar a temperatura da água temperada
é ajustada no termoelemento compacto.

Em misturadoras é ajustada, no termoelemento compacto,
a temperatura máx da água quente.

Ajuste de temperatura, ver página desdobrável II, fig. [5].

Atenção ao perigo de congelamento

Ao esvaziar a instalação doméstica, os termóstatos devem ser
esvaziados separadamente, dado que, nas ligações de água
quente e de água fria, estão instaladas válvulas anti-retorno.
Para isso, o termóstato deve ser retirado das ligações.

Desinfecção térmica

Com a chave entregue em conjunto é possível efectuar
a desinfecção térmica, sem que a temperatura ajustada
seja alterada. Não é necessário um ajuste adicional.

Desinfecção térmica, ver página desdobrável II, fig. [6].

- Iniciar rodando a chave para a esquerda.

- Terminar rodando a chave para a direita até ao encosto.

Manutenção

Verificar, limpar e se necessário substituir todas as peças.

Fechar a entrada de água fria e de água quente.

I. Válvula anti-retorno, ver página desdobrável II, fig. [7].

II. Termoelemento compacto, ver página desdobrável II,

fig. [8].

- Se necessário extrair o termoelemento compacto pela
cavidade (A), ver montagem.

Detalhada na sequência inversa.

Atenção à posição de montagem do termoelemento
compacto, ver pormenor (B).

Depois de cada manutenção no termóstato compacto
é necessária uma regulação (ver Regulação).

Montagem na sequência inversa.

Para garantir uma protecção conta queimaduras, deve-se
verificar pelo menos 1x por ano a temperatura de saída
pré-ajustada.

Quando a temperatura for excedida é necessário efectuar
novamente a regulação (ver Regulação).

Peças sobresselentes, ver página desdobrável I
( * = acessórios especiais).

Conservação

As indicações relativas à conservação desta torneira devem
ser consultadas nas instruções de conservação fornecidas
juntamente.

Abrir a entrada de água fria e de água quente e verificar
se as ligações estão estanques.

16

TR

Kullanım sahası

Termostatik bataryalar, basınçlı hidrofor üzerinden sıcak su
beslemesi için dizayn edilmiştir ve bu şekilde kullanıldıklarında
en doğru sıcaklık derecesini sunmaktadır. Yeterli performansta
(18 kW veya 250 kcal/dak’dan itibaren ) elektrikli şofben veya
doğal gazlı şofbenler de uygundur.

Suyun maksimum çıkış sıcaklığının Suyun maksimum çıkış
sıcaklığının güvenilir şekilde sınırlanması, bilinen her lavaboda
devreye bağlanan termostat (Sıcaktan yanma koruyucusu)
sayesinde gerçekleşir.

Basınçsız su kaplarında (açık sistem sıcak su şofbenleri) bu
termostatlar kullanılamaz.

Bütün termostatlar fabrikada, her iki yönde uygulanan 3 bar
akış basıncına göre ayarlanır.

Eğer bazı özel montaj şartları nedeniyle sıcaklık sapmaları
olursa, bu durumda termostat yerel şartlara göre
ayarlanmalıdır (bkz. Ayarlama).

Teknik Veriler

• Dirençler bağlı iken minimum debi basıncı: 1 bar

• Maks. işletme basıncı: 10 bar

• Tavsiye edilen akış basıncı: 1 - 5 bar

• Kontrol basıncı: 16 bar

• 3 bar akış basıncında debi: yakl. 20 l/dak

• Maks. sıcak su beslemesi su sıcaklığı: 80 °C

• Ön ayarlama: 39 °C

• Maks. karışmış su sıcaklığı: 46 °C

• Minimum debi: = 5 l/dak
Besleme bağlantısında sıcak suyun ısısı karışık su

sıcaklığından en az 2 °C daha fazla olmalıdır
Gürültü değerinin statik basıncın 5 bar üzerinde olması halinde

bir basınç düşürücü takılmalıdır.

Montaj

Katlanır sayfa I ’deki teknik çizime dikkat edin.

Boru sistemini kurulumdan önce ve sonra su ile
temizleyin (EN 806’ya dikkat edin)!

Montaj için bağlantı seti önerilir [Sip.-No. 47 533, bkz. katlanır
sayfa I].

Bakır borulu bataryaların montajında yardımcı olarak esnek
bir basınçlı hortumun bağlanması [Sip.-No. 45 120, bakınız
katlanır sayfa I] tavsiye edilir.

Ter mos tatı sıcak su servis vanasına vidalayın, bkz. katlanır
sayfa II, şekil [1].

Tek akım batarya bağlantısı, bkz. şekil [2], [3a] ve [4a].

Karıştırmalı batarya bağlantısı, bk. şekil [2], [3b] ve [4b].

Soğuk ve sıcak su vanasını açın ve bağlantıların
sızdırmazlığını kontrol edin.

Ayarlama

Kullanıma almadan önce ve her bakımdan sonra termostatın
yekpare kartuşunun hassas ayarı yeniden yapılmalıdır.

Tek akım bataryalarda termostat yekpare kartuşunda
karışmış suyunun sıcaklığı ayarlanır.

Karıştırmalı bataryalarda termostat yekpare kartuşunda
maks. sıcak su sıcaklığı ayarlanır.

Sıcaklık ayarı, bkz. katlanır sayfa II, şekil [5].

Donma tehlikesine dikkat

Binanın su tesisatını boşaltma esnasında termostatik bataryalar
ayrıca boşaltma işlemine tabi tutulmalıdır, çünkü soğuk ve
sıcak su bağlantılarında geri emmeyi engelleyen çek valf
bulunmaktadır. Burada termostatlar bağlantılarından alınmalıdır.

Termik Dezenfeksiyon:

Ekte verilen anahtarla, ayarlanmış olan sıcaklığın
değiştirilmesine gerek kalmaksızın termik dezenfeksiyon
yapılabilir. Bundan sonra bir hassas ayarlama yapılmasına
gerek yoktur.

Termik dezenfeksiyon, bkz. katlanır sayfa II, şekil [6].

- Anahtarın sola döndürülmesi ile çalıştırma.

- Anahtarın sağa dayanağa kadar döndürülmesi ile
sonlandırma.

Bakım

Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin.

Soğuk ve sıcak su vanasını kapatın.

I. Geri emmeyi engelleyen çek valf, katlanır sayfa II'ye bakın,

şekil [7].

II. Termostat yekpare kartuş, bakınız,katlanır sayfa II, şekil [8].

- Termostat yekpare kartuşunu gereğinde çıkıntının (A)
üzerinden çıkartınız, bkz. Ayrıntı.

Montaj ters sıralamayla yapılır.

Termostat yekpare kartuşunun montaj pozisyonuna dikkat
edin bkz. Ayrıntı (B).

Termostat yekpare kartuşunda yapılan her bakımdan sonra
bir ayarlama gereklidir (bkz. Ayarlama).

Montaj ters sıralamayla yapılır.

Yanmaya karşı emniyeti sağlamak için önceden
ayarlanmış olan çıkış sıcaklığını yılda en az 1 kez kontrol
etme zorunluluğu vardır.

Sıcaklık aşıldığında yeniden ayarlanmalıdır (bkz Ayarlama).

Yedek parçalar, bkz. Katlanır sayfa I (* = Özel aksesuar).

Bakım

Bu bataryanın bakımı ile ilgili uyarılar için lütfen birlikte verilen
bakım talimatına başvurunuz.

17

SK

Oblasť použitia

Batérie s termostatom sú konštruované na zásobovanie teplou
vodou v spojení s tlakovými zásobníkmi, pri tomto použití sa
dosahuje najvyššia presnosť nastavenej teploty. Pri
dostatočnom výkone (od 18 kW resp. 250 kcal/min) sú vhodné
tiež elektrické alebo plynové prietokové ohrievače.

Predradené termostaty zaisťujú bezpečné obmedzenie max.
výstupnej teploty teplej vody pri každej bežnej umývadlovej
batérii (tepelná ochrana proti opareniu).

V spojení s beztlakovými zásobníkmi (otvorené ohrievače
vody) sa termostaty nemôžu používať.

Všetky termostaty sú z výroby nastavené pri obojstrannom
hydraulickom tlaku 3 bary.

V prípade, že v dôsledku zvláštnych inštalačných podmienok
vzniknú odchýlky nastavených teplôt, je potrebné termostat
nastaviť podľa miestnych podmienok (pozri nastavenie).

Technické údaje

• Minimálny hydraulický tlak s dodatočne zapojenými
odpormi: 1 bar

• Max. prevádzkový tlak: 10 barov

• Odporúčaný hydraulický tlak: 1 - 5 barov

• Skúšobný tlak: 16 barov

• Prietok pri hydraulickom tlaku 3 bary: cca 20 l/min

• Max. teplota na vstupe teplej vody: 80 °C

• Predbežné nastavenie: 39 °C

• Max. teplota zmiešanej vody: 46 °C

• Minimálny prietok: = 5 l/min

Teplota teplej vody je na zásobovacej prípojke min. o 2 °C
vyššia ako teplota zmiešanej vody

Pre dodržanie predpísaných hodnôt hlučnosti je potrebné pri
statických tlakoch vyšších než 5 barov namontovať redukčný
ventil.

Inštalácia

Dodržujte pritom kótované rozmery na skladacej strane I.

Potrubný systém pred a po inštalácii dôkladne
prepláchnite (dodržujte normu EN 806)!

Pre montáž sa odporúča sada pre pripojenie [obj. č. 47 533,
pozri skladaciu stranu I].

Pri montáži armatúr s medenými trubkami je možno ako
montážnu pomôcku použiť prípojku ohybnej spojovacej hadice
[obj. č. 45 120, pozri skladaciu stranu I].

Zaskrutkovanie termostatu do rohového ventilu teplej vody,

pozri skladaciu stranu II, obr. [1].

Prípojka na stojanový ventil, pozri obr. [2], [3a] a [4a].

Prípojka na zmesovaciu armatúru, pozri obr. [2], [3b] a [4b].

Nastavenie

Pred uvedením do prevádzky a po každej údržbe kompaktnej
termostatovej kartuše sa musí termostat opätovne nastaviť.

U stojanových ventilov sa na kompaktnej termostatovej
kartuši nastavuje teplota zmiešanej vody.

U zmesovacích armatúr sa na kompaktnej termostatovej
kartuši nastavuje max. teplota horúcej vody.

Nastavenie teploty, pozri skladaciu stranu II, obr. [5].

Pozor pri nebezpečenstve mrazu

Pri vyprázdňovaní vodovodného systému je potrebné
termostaty vyprázdniť samostatne, pretože v prípojkách
studenej a teplej vody sú namontované spätné klapky.
Pritom je potrebné termostat vybrať z prípojok.

Termická dezinfekcia

Pomocou priloženého kľúča je možné spraviť termickú
dezinfekciu bez zmeny nastavenej teploty. Dodatočné
nastavenie nie je potrebné.

Termická dezinfekcia, pozri skladaciu stranu II, obr. [6].

-Štart otáčaním kľúča vľavo.

-Ukončenie otáčaním kľúča vpravo až k zarážke.

Údržba

Všetky diely skontrolujte, vyčistite a podľa potreby vymeňte.

Uzavrite prívod studenej a teplej vody.

I. Spätná klapka, pozri skladaciu stranu II, obr. [7].

II. Kompaktná termostatová kartuša, pozri skladaciu

stranu II, obr. [8].

- Kompaktnú termostatovú kartušu v prípade potreby vyjmite
cez otvor (A), pozri detail.

Montáž v opačnom poradí.

Dodržte správnu montážnu polohu kompaktnej
termostatovej kartuše, pozri detail (B).

Po každej údržbe kompaktnej termostatovej kartuše
je potrebné kartušu znovu nastaviť (pozri nastavenie).

Montáž v opačnom poradí.

Pre zabezpečenie ochrany proti opareniu musí byť
minimálne 1x za rok skontrolovaná prednastavená
výstupná teplota.

V prípade prekročenia teploty musí sa znova nastaviť
(pozri Nastavenie).

Náhradné diely, pozri skladaciu stranu I
(* = zvláštne príslušenstvo).

Ošetrovanie

Pokyny na ošetrovanie tejto armatúry sú uvedené
v priloženom návode na údržbu.

Otvorte prívod studenej a teplej vody a skontrolujte
tesnosť všetkých spojov.

18

SLO

Področje uporabe

Termostatske baterije so namenjene oskrbi s toplo vodo prek
tlačnega zbiralnika in so projektirane tako, da omogočajo
nastavitev natančne temperature vode. Pri zadostni
zmogljivosti (od 18 kW oziroma 250 kcal/min naprej)
so primerni tudi električni ali plinski pretočni grelniki.

Varna omejitev najvišje temperature iztočne vode s
predvklopljenim termostatom (termična zaščita pred
oparinami).

Termostatov ni možno uporabljati v povezavi z netlačnimi
zbiralniki (odprti grelniki tople vode).

Vsi termostati so tovarniško nastavljeni pri obojestranskem
pretočnem tlaku 3 bare.

Če pride zaradi posebnih pogojev vgradnje do odstopanj
v temperaturi, je treba termostat naravnati glede na lokalne
razmere (glejte Uravnavanje).

Tehnični podatki

• Najnižji pretočni tlak s priključenimi upori: 1 bar

• Maks. delovni tlak: 10 barov

• Priporočeni pretočni tlak: 1 - 5 barov

• Preizkusni tlak: 16 barov

• Pretok pri pretočnem tlaku 3 bare: pribl. 20 l/min

• Maks. temperatura vode na vhodu za toplo vodo: 80 °C

• Prednastavitev: 39 °C

• Maks. temperatura mešalne vode: 46 °C

• Najmanjši pretok: = 5 l/min
Temperatura tople vode pri dovodnem priključku najmanj 2 °C

višja od temperature mešane vode
Kadar tlak v mirovanju presega 5 barov, je zaradi hrupa

potrebno vgraditi reducirni ventil.

Namestitev

Upoštevajte dimenzijsko risbo na zložljivi strani I.

Temeljito izperite sistem cevovodov pred vgradnjo in po
njej (upoštevajte standard EN 806)!

Za montažo je priporočen komplet za priklop [št. artikla 47 533,
glejte zložljivo stran I].

Kot pomoč pri montaži armatur z bakrenimi cevmi se priporoča
priključek pregibne tlačne cevi [št. artikla 45 120, glejte
zložljivo stran I].

Termostat privijte na kotni ventil za toplo vodo, glejte
zložljivo stran II, sl. [1].

Priključek na stoječi ventil, glejte sl. [2], [3a] in [4a].

Priključek na armaturo mešalne enote, glejte sl. [2], [3b]

in [4b].

Uravnavanje

Pred zagonom in vsakim servisom je treba uravnati
kompaktno termostatsko kartušo.

Pri stoječih ventilih se na kompaktni termostatski kartuši
nastavi temperatura mešalne vode.

Pri armaturah mešalne enote se na kompaktni termostatski
kartuši nastavi najvišja temperatura vroče vode.

Nastavitev temperature, glejte zložljivo stran II, sl. [5].

Pozor v primeru nevarnosti zmrzovanja

Pri izpraznitvi naprave morate termostate izprazniti ločeno, ker
se v priključkih za hladno in toplo vodo nahajajo protipovratni
ventili. Pri tem je treba termostat sneti s priključkov.

Ter mična dezinfekcija

S priloženim ključem lahko izvedete termično dezinfekcijo,
ne da bi pri tem spremenili nastavljeno temperaturo. Dodatno
uravnavanje ni potrebno.

Termična dezinfekcija, glejte zložljivo stran II, sl. [6].

-Začnite z vrtenjem ključa v levo.

- Zaključite z vrtenjem ključa v desno do omejevalnika.

Vzdrževanje

Preglejte in očistite vse dele ter jih po potrebi zamenjajte.

Zaprite dotok hladne in tople vode.

I. Protipovratni ventil, glejte zložljivo stran II, sl. [7].

II. Kompaktna termostatska kartuša, glejte zložljivo stran II,

sl. [8].

- Po potrebi dvignite kompaktno termostatsko kartušo nad
odprtino (A), glejte podroben pogled.

Montažo izvedite v obratnem vrstnem redu.

Bodite pozorni na položaj vgradnje kompaktne
termostatske kartuše, glejte podrobni pogled (B).

Po vsakem vzdrževanju kompaktne termostatske kartuše
je treba izvesti uravnavanje (glejte Uravnavanje).

Montažo izvedite v obratnem vrstnem redu.

Za zagotovitev varnosti pred oparinami je treba vsaj
enkrat letno izvesti prednastavljeno temperaturo iztoka.

Če je temperatura prekoračena, je potrebno vnovično
uravnavanje (glejte Uravnavanje).

Nadomestni deli, glejte zložljivo stran I (* = dodatna oprema).

Nega

Navodila za nego te armature najdete v priloženih navodilih
za vzdrževanje.

Odprite dotok hladne in tople vode ter preverite tesnjenje
priključkov.

19

HR

Područje primjene

Termostatske baterije namijenjene su za opskrbu toplom
vodom preko tlačnog spremnika i tako korištene ostvaruju
najbolju točnost temperature. Uz dovoljnu snagu (od 18 kW
odn. 250 kcal/min), prikladni su također električni odn. plinski
protočni bojleri.

Sigurno ograničenje maks. temperature istjecanja pomoću
predspojenog termostata kod svake obične armature
umivaonika (Termička zaštita od poparenja).

Termostat se ne smije koristiti zajedno s bestlačnim
spremnicima (otvorenim grijačima vode).

Svi termostati tvornički su podešeni na obostrani protočni tlak
od 3 bara.

Ako uslijed posebnih instalacijskih uvjeta dođe do odstupanja
od temperature, termostat se mora izbaždariti prema lokalnim
uvjetima (pogledajte poglavlje Podešavanje).

Tehnički podaci

• Minimalni hidraulički tlak s pridodanim otpornicima: 1 bar

• Maks. Radni tlak: 10 bar

• Priporučeni hidraulički tlak 1 - 5 bar

• Ispitni tlak: 16 bar

• Protok kod 3 bara hidrauličkog tlaka ca. 20 l/min

• Maks. Temperatura vode na dovodu tople vode: 80 °C

• Prethodno podešavanje: 39 °C

• Maks. Temperatura miješane vode: 46 °C

• Minimalni protok: = 5 l/min
Temperatura tople vode na opskrbnom priključku min. 2 °C

viša od temperature miješane vode
Za pridržavanje vrijednosti šuma treba se, ako je pritisak

mirovanja veći od 5 bara, ugraditi jedan reduktor tlaka.

Ugradnja

Obratite pozornost na mjerni crtež na preklopljenoj stranici I.

Sustav cijevi prije i nakon ugradnje treba temeljito isprati

(poštujte normu EN 806)!

Preporučuje se komplet priključka za montiranje [oznaka za
narudžbu 47 533, pogledajte preklopnu stranicu I].

Kod armatura sa bakrenim cijevima preporuča se kao
montažno pomagalo priključak jedne fleksibilne tlačne gumene
cijevi [kataloški broj 45 120, pogledajte preklopnu stranicu I].

Termostat uvrnite kutni ventil za toplu vodu, pogledajte
preklopnu stranicu II, sl. [1].

Priključak na stajaći ventil, pogledajte sl. [2], [3a] i [4a].

Priključak na armaturu s miješanjem, pogledajte sl. [2], [3b]

i [4b].

Podešavanje

Prije stavljanja u pogon i nakon svakog održavanja kompaktne
kartuše termostata termostat treba podesiti.

Kod stajaćih ventila namjestit će se temperatura miješane
vode na kompaktnoj kartuši termostata.

Kod armatura s miješanjem namjestit će se maks.
temperatura vruće vode na kompaktnoj kartuši termostata.

Namještanje temperature, pogledajte preklopnu stranicu II,
sl. [5].

Pozor kod opasnosti od smrzavanja

Prilikom pražnjenja kućanskog vodosustava, termostate je
potrebno zasebno isprazniti, jer su u priključcima na dovodu
hladne i tople vode ugrađeni protupovratni ventili. U tom
primjeru potrebno je skinuti termostat sa priključaka.

Ter mička dezinfekcija

Priloženim ključem za šifriranje moguće je provesti termičku
dezinfekciju a da ne promijenite podešenu temperaturu.
Naknadno podešavanje nije potrebno.

Termička dezinfekcija, pogledajte preklopnu stranicu II,
sl. [6].

- Pokrenite okretanjem ključa ulijevo.

- Zaustavite okretanjem ključa do graničnika udesno.

Održavanje

Pregledajte sve dijelove, očistite ih i prema potrebi zamijenite.

Zatvorite dovod hladne i tople vode.

I. Protustrujna zaklopka, pogledajte preklopnu stranicu II,

sl. [7].

II. Kompaktna kartuša termostata, pogledajte preklopnu
stranicu II, sl. [8].

- U slučaju potrebe provucite kompaktnu kartušu termostata
preko ureza (A), pogledajte povećani prikaz.

Montaža se obavlja obrnutim redoslijedom.

Pripazite na položaj ugradnje kompaktne kartuše
termostata, pogledajte povećani prikaz (B).

Nakon bilo kakvih radova održavanja na termostatskom
kompaktnom ulošku, potrebno je provesti podešavanje
(pogledajte Podešavanje).

Montaža se obavlja obrnutim redoslijedom.

Kako bismo jamčili zaštitu od oparina, potrebno je
najmanje jedanput godišnje provjeravati podešenu
temepraturu toka.

Ako prekoračite temepraturu, potrebno ju je ponovno podesiti
(pogledajte poglavlje Podešavanje).

Rezervni dijelovi, pogledajte preklopnu stranicu I
(* = dodatna oprema).

Otvorite dovod hladne i tople vode te provjerite
nepropusnost priključaka.

Održavanje

Naputke za održavanje ove armature možete pronaći
u priloženim uputama o održavanju.

20

BG

Област на приложение

Термостатните батерии са конструирани за снабдяване с
топла вода от бойлери под налягане и така използвани
водят до най-голяма точност в температурата на
смесената вода. При достатъчно мощност (от 18 kW или
250 kcal/min) са подходящи и електрически или газови
проточни бойлери.

Сигурно ограничаване на макс. Температура на
изтичащата вода чрез предварително монтирани
термостати при всяка обичайна смесителна арматура

(Термич на защита срещу изгаряне с вряла вода).

В комбинация с бойлери без налягане (отворени
водонагреватели) термостатите не могат да се използват.

Всички термостати са настроени в завода при налягане на
потока на топлата и студената вода от 3 бара.

Ако в резултат на специални условия на инсталиране се
получат отклонения в температурата на водата, то
термостатът трябва да се настрои съгласно локалните
условия (виж Настройка).

Техн ически данни

• Минимално налягане на потока с допълнително
включени съпротивления: 1 bar

• Макс. Работно налягане: 10 bar

• Препоръчително налягане на потока: 1 - 5 bar

• Изпитвателно налягане: 16 bar

• Дебит при налягане на потока 3 bar: около 20 л/мин

• Макс. Температура на водата при входа
за топла вода: 80 °C

• Предварителна настройка: 39 °C

• Макс. Температура на смесената вода: 46 °C

• Минимален дебит: = 5 л/мин

Температура на топлата вода при захранващата връзка
мин. 2 °C по-висока от температурата на смесената вода

За да не надвишава шумът пределите на нормата, при
налягане по-високо от 5 бара трябва да се монтира
редуктор на налягането.

Монтаж

Съблюдавайте чертежа с размерите на страница I.

Водопроводната система трябва да се промие
основно преди и след монтаж (спазвайте EN 806)!

За монтажа се препоръчва комплект за свързване
[кат. № 47 533, виж страница I].

При арматури с медни тръби се препоръчва свързване
смека връзка [Кат. № 45 120, виж страница I ].

Завинтване на термостата към спирателното кранче на
топлата вода, виж страница II, фиг. [1].

Свързване към стоящ вентил, виж фиг. [2], [3a] и [4a].

Свързване към смесителна арматура, виж фиг. [2], [3b]

и [4b].

Пуснете подаването на студена и топла вода
ипроверете връзките за теч.

Настройка

Преди пускане в експлоатация и след всяка техническа
поддръжка на компактния картуш на термостата той
трябва да се настройва.

При стоящи вентили температурата на смесената вода
се регулира при компактния картуш на термостата.

При смесителни арматури при компактния картуш на
термостата се регулира макс. температура на горещата
вода.

Регулиране на температурата, виж страница II, фиг. [5].

Внимание при опасност от замръзване

При източване на водопроводите в сградата самите
термостати също трябва да се изпразнят, тъй като при
връзките за студената и топлата вода имат интегрирани
еднопосочни обратни клапани. За тази цел термостатът
трябва да се демонтира от връзките.

Термична дезинфекция

С приложения ключ може да се извърши термичната
дезинфекция, без да се променя регулираната
температура. Допълнителна настройка не е необходима.

Термичн а дезинфекция, виж страница II, фиг. [6].

- Начало чрез въртене на ключа наляво.

- Завършване чрез въртене на ключа надясно до
ограничителя.

Техн ическо обслужване

Проверете всички части, почистете ги и ако е необходимо,
ги подменете.

Прекъснете подаването на студена и топла вода.

I. Еднопосочен обратен клапан, виж страница II, фиг. [7].

II. Компактен картуш на термостата, виж страница II,

фиг.[8].

- Извадете компактния картуш на термостата (M),

ако се наложи посредством продълговатия прорез (А),
виж подробности.

Монтажът се извършва в обратна последователност.

Спазвайте положението на монтаж на компактния
картуш на термостата, виж подробности (В).

След всяка техническа проверка на термостатния картуш
е необходима настройка (виж Настройка).

Монтажът се извършва в обратна последователност.

За да се гарантира предпазването от изгаряне с вряла
вода, е необходимо най-малко 1 път в годината да се
проверява предварително настроената температура
на изтичащата вода.

Ако температурата е превишена, трябва да се извърши
нова настройка (виж Настройка).

Резервни части, виж страница I
(* = специално оборудване).

Поддръжка

Указания за поддръжка на тази арматура можете да
намерите в приложените инструкции за поддръжка.

21

EST

Kasutusala

Termostaatsegistid on konstrueeritud tarbijate varustamiseks
sooja veega survestatud soojussalvestite kaudu ja tagavad
sellisel kasutamisel suurima temperatuuritäpsuse. Piisava
võimsuse korral (alates 18 kW või 250 kcal/min) sobivad ka
elektri- või gaasiläbivooluboilerid.

Eelseadistatud termostaadid tagavad tavalistele
kraanikausisegistitele väljuva vee maksimaalse temperatuuri
piirangu (termiline kaitse kuuma vee põletuste eest).

Ühendatuna surveta boileritega (lahtised veesoojendajad)
ei tohi termostaate kasutada.

Tehase algseadena on kõik termostaadid reguleeritud
mõlemapoolse 3-baarise veesurve alusel.

Kui eriliste paigaldustingimuste tõttu peaks ilmnema
temperatuurikõikumisi, siis tuleb termostaati seadistada
kohalike olude järgi (vt Seadistamine).

Tehnilised andmed

• Minimaalne voolusurve järelelülitatud takistustega

• Maksimaalne surve töörežiimis 10 baari

• Soovituslik veesurve 1–5 baari

• Testimissurve 16 baari

• Läbivool 3-baarise veesurve korral umbes 20 l/min

• Maksimaalne veetemperatuur sooja vee sissevoolu
korral 80 °C

• Eelseadistamine 39 °C

• Maksimaalne seguvee temperatuur 46 °C

• Minimaalne läbivool = 5 l/min

Kuuma vee temperatuur peab ühenduskohas olema
minimaalselt 2 °C kõrgem kui seguvee temperatuur.

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.

1 baar

Paigaldamine

Järgige mõõtjoonist voldiku lehel 1.

Peske torusüsteem enne ja pärast paigaldamist
põhjalikult läbi (vastavalt standardile EN 806)!

Paigalduseks soovitatakse ühenduskomplekti
(tellimusnumber 47 533, vt voldiku lehelt 1).

Vasktorudega segistite korral soovitame paigalduse
lihtsustamiseks kasutada painduvat survevoolikut
[tellimisnumber 45 120, vt lehelt 1].

Kruvige termostaat kuuma vee nurgaventiili külge,

vt voldiku lehel 2 joonist [1].

Ühendus püstkraani külge, vt jooniseid [2], [3a] ja [4a].

Ühendus segisti külge, vt jooniseid [2], [3b] ja [4b].

Seadistamine

Enne kasutuselevõttu ja pärast iga termostaat­kompaktpadrunpadruni tehnilist hooldust peab termostaati
uuesti seadistama.

Püstkraanide korral tuleb termostaat-kompaktpadrunite
juures seadistada seguvee temperatuur.

Segistite korral tuleb termostaat-kompaktpadrunite juures
seadistada kuuma vee maksimaalne temperatuur.

Temperatuuri seadistamine, vt voldiku lehel 2 joonist [5].

Ettevaatust külmumisohu korral!

Maja veevärgi tühjendamisel tuleb termostaadid tühjendada
eraldi, sest külma- ja kuumaveeühendustes paiknevad
tagasilöögiklapid. Selleks tuleb termostaat ühendustest
eemaldada.

Termiline desinfektsioon

Kaasasoleva võtmega saab teha termilist desinfektsiooni
seadistatud temperatuuri muutmata. Lisaseadistus ei ole
vajalik.

Termiline desinfektsioon, vt voldiku lehel 2 joonist [6].

- Kõigepealt keerake võtit vasakule.

- Lõpetuseks keerake võti lõpuni paremale.

Tehniline hooldus

Kõik osad tuleb üle kontrollida, puhastada ja vajaduse korral
välja vahetada.

Sulgege külma ja kuuma vee juurdevool.

I. Tagasivooluklapp, vt voldiku lehel 2 joonist [7].

II. Termostaat-kompaktpadrun, vt voldiku lehel 2 joonist [8].

- Vajaduse korral eemaldage soone (A) kaudu termostaat­kompaktpadrun vt detaili.

Paigaldus tehke vastupidises järjekorras.

Jälgige termostaat-kompaktpadruni asendit, vt detaili (B).
Segisti tuleb seadistada pärast termostaat-kompaktpadruni iga

tehnilist hooldust (vt Seadistamine).
Paigaldus tehke vastupidises järjekorras.

Selleks et alati olla kaitstud kuuma veega põletada
saamise eest, tuleb vähemalt 1 x aastas kontrollida
eelseadistatud väljavoolutemperatuuri.

Kui temperatuur on kõrgem, tuleb segisti uuesti seadistada
(vt Seadistamine).

Tagavaraosad, vt voldiku lehelt 1 (* = eriosad).

Hooldamine

Segisti hooldusjuhtnöörid on kirjas kaasasolevas
hooldusjuhendis.

Avage külma ja kuuma vee juurdevool ja kontrollige,
et ühenuskohad ei leki.

22

LV

Pielietojums

Termostata krāni ir konstruēti siltā ūdens apgādei no
hidroakumulatoriem. Šāda izmantošana garantē visaugstāko
temperatūras precizitāti. Ja jauda ir pietiekama (18 kW vai
250 kcal/min.), tos var izmantot arī ar elektriskajiem vai gāzes
caurteces sildītājiem.

Iepriekš regulējot termostatu, iespējama maks. izplūdes
temperatūras ierobežošana parastajām izlietņu armatūrām
(termiskā aizsardzība pret applaucēšanos).

Termostatu nav paredzēts savienot ar ūdens sildītājiem bez
hidrauliskā spiediena (atklātiem siltā ūdens sagatavotājiem).

Visiem termostatiem rūpnīcā tiek noregulēts abpusējs 3 bāru
hidrauliskais spiediens.

Ja uzstādīšanas īpatnību dēļ rodas temperatūras novirzes,
termostats jānoregulē atbilstoši vietējiem apstākļiem (skatiet
sadaļu “Regulēšana”).

Tehniskie parametri

• Minimālais hidrauliskais spiediens ar izejā pieslēgto
pretestību: 1 bārs

• Maks. darba spiediens: 10 bāru

• Ieteicamais hidrauliskais spiediens: 1–5 bāri

• Kontrolspiediens: 16 bāri

• Caurtece, ja hidrauliskais spiediens ir 3 bāri: apm. 20 l/min

• Maks. ūdens temperatūra karstā ūdens
ieplūdes vietā: 80 °C

• Iepriekš noregulētā temperatūra: 39 °C

• Maks. sajauktā ūdens temperatūra: 46 °C

• Minimālā caurtece: = 5 l/min

Siltā ūdens temperatūra pie barošanas pievada vismaz par
2 °C augstāka nekā sajauktā ūdens temperatūra.

Ja miera stāvokļa spiediens pārsniedz 5 bārus, ir jāiebūvē
reduktors, lai trokšņu vērtības nepārsniegtu atļauto normu.

Uzstādīšana

Skatiet rasējumu ar izmēriem I salokāmajā pusē.

Rūpīgi izskalojiet cauruļvadu sistēmu pirms instalācijas
un pēc tās (ņemiet vērā EN 806)!

Montāžai ieteicams izmantot pievienošanas komplektu
(pasūtījuma nr. 47 533, skatiet I salokāmo pusi).

Armatūrām ar vara caurulēm montāžas atvieglošanai ir
ieteicams izmantot lokanas spiediena šļūtenes pieslēgumu
(pasūtījuma nr. 45 120, skatiet I salokāmo pusi).

Uzskrūvējiet termostatu uz siltā ūdens stūra ventiļa,

skatiet II salokāmo pusi, [1.] att.

Pievienojiet pie stāvventiļa, skatiet [2.], [3a.] un [4a.] att.

Pievienojiet pie maisītāja armatūras, skatiet [2.], [3b.]

un [4b.] att.

Regulēšana

Termostats ir jāregulē pirms nodošanas ekspluatācijā un pēc
katras termostata kompaktpatronas tehniskās apkopes reizes.

Ja tiek izmantoti stāvventiļi, termostata kompaktpatronā tiek
iestatīta sajauktā ūdens temperatūra.

Ja tiek izmantota maisītāja armatūra, termostata
kompaktpatronā tiek iestaīta maks. karstā ūdens temperatūra.

Iestatiet temperatūru, skatiet II salokāmo pusi, [5.] att.

Aizsardzība pret aizsalšanu

Iztukšojot ūdens sistēmu, termostati jāiztukšo atsevišķi, jo
aukstā un siltā ūdens pieslēgumā atrodas atpakaļplūsmas
aizturi. Lai to paveiktu, noņemiet termostatu no pieslēgumiem.

Ter mis kā dezinfekcija

Ar komplektācijā iekļauto atslēgu var veikt termisko dezinfekciju,
nemainot iestatīto temperatūru. Pēc tam nav jāveic regulēšana.

Veiciet termisko dezinfekciju, skatiet II salokāmo pusi, [6.] att.

- Lai to sāktu, pagrieziet atslēgu pa kreisi.

- Lai pārtrauktu, pagrieziet atslēgu līdz atdurei pa labi.

Teh nis kā apkope

Pārbaudiet, notīriet un, ja nepieciešams, nomainiet visas daļas.

Noslēdziet aukstā un karstā ūdens padevi.

I. Atpakaļplūsmas aizturis, skatiet II salokāmo pusi, [7.] att.

II. Termostata kompaktpatrona, skatiet II salokāmo pusi, [8.] att.

- Nepieciešamības gadījumā izceliet termostata
kompaktpatronu caur iedobumu (A), skatiet detalizētu
aprakstu.

Lai montētu, veiciet minētās darbības pretējā secībā.

Ņemiet vērā termostata kompaktpatronas uzstādīšanas
pozīciju, skatiet detalizētu aprakstu (B).

Pēc katras termostata kompaktpatronas tehniskās apkopes
tā jānoregulē (skatiet sadaļu “Regulēšana”).

Lai montētu, veiciet minētās darbības pretējā secībā.

Lai nodrošinātu aizsardzību pret applaucēšanos, vismaz
1 reizi gadā jāpārbauda iepriekš iestatītā izplūdes
temperatūra.

Ja temperatūra tiek pārsniegta, atkārtoti jāveic regulēšana
(skatiet sadaļu “Regulēšana”).

Rezerves daļas, skatiet I salokāmo pusi
(* — speciāli piederumi).

Apkope

Norādījumi par šīs armatūras kopšanu ir sniegti komplektācijā
iekļautajā lietošanas pamācībā.

Atveriet aukstā un karstā ūdens padevi un pārbaudiet
pieslēgumu blīvumu.

23

LT

Naudojimo sritis

Termostatiniai maišytuvai pritaikyti naudoti su slėginiais
vandens kaupikliais, jie užtikrina ypač tikslią temperatūrą. Taip
pat galima naudoti pakankamos galios elektrinius arba dujinius
tekančio vandens šildytuvus (nuo 18 kW arba 250 kcal/min.).

Prijungtu termostatu užtikrinamas didžiausios iš kiekvieno
įprasto praustuvo maišytuvo ištekančio vandens temperatūros
apribojimas (terminė apsauga nuo nusiplikymo).

Termostatų negalima naudoti su neslėginiais vandens indais
(atvirais vandens šildytuvais).

Gamykloje visi termostatai nustatomi 3 barų vandens slėgiui
iš abiejų pusių.

Jei dėl ypatingų montavimo sąlygų atsiranda temperatūros
nukrypimų, termostatą reikia sureguliuoti atsižvelgiant į vietos
sąlygas (žr. skyrių „Reguliavimas“).

Techniniai duomenys

• Mažiausiasis vandens slėgis prijungus ribotuvus: 1 baras

• Didžiausia darbinis slėgis: 10 barų

• Rekomenduojamas vandens slėgis: 1–5 barai

• Bandomasis slėgis: 16 barų

• Prataka esant 3 barų vandens slėgiui: apie 20 l/min

• Didžiausia įtekančio karšto vandens temperatūra: 80 °C

• Išankstinis nustatymas: 39 °C

• Didžiausia sumaišyto vandens temperatūra: 46 °C

• Mažiausia prataka: = 5 l/min.
Karšto vandens temperatūra vandentiekio jungtyje yra bent

2 °C aukštesnė už sumaišyto vandens temperatūrą.
Jeigu statinis slėgis didesnis nei 5 barai, norint neviršyti

triukšmo koeficiento reikia sumontuoti slėgio reduktorių.

Įrengimas

Žr. I atlenkiamajame puslapyje esantį brėžinį su matmenimis.

Prieš atlikdami montavimo darbus ir po jų kruopščiai
praplaukite vamzdžių sistemą (laikykitės EN 806)!

Atliekant montavimo darbus rekomenduojama naudoti jungčių
rinkinį [Užsakymo Nr. 47 533, žr. I atlenkiamąjį puslapį].

Jeigu maišytuvo vamzdžiai yra variniai, rekomenduojame
prijungti lanksčią slėgimo žarną, kuri palengvins montavimo
darbus [užsakymo Nr. 45 120, žr. I atlenkiamąjį puslapį].

Prisukite termostatą prie karšto vandens kampinio
vožtuvo, žr. II atlenkiamąjį puslapį, [1] pav.

Prijunkite prie vertikaliojo vožtuvo, žr. [2], [3a] ir [4a] pav.

Prijunkite prie maišytuvo, žr. [2], [3b] ir [4b] pav.

Atidarykite šalto bei karšto vandens sklendes
ir patikrinkite, ar jungtys sandarios.

Reguliavimas

Prieš pradedant naudoti ir kiekvieną kartą atlikus techninę
termostato kompaktinio įdėklo patikrą termostatą reikia
sureguliuoti.

Vertikaliuoju vožtuvu nustatoma termostato kompaktinio
įdėklo sumaišyto vandens temperatūra.

Maišytuvu nustatoma didžiausia termostato kompaktinio
įdėklo vertė. Nustatykite karšto vandens temperatūrą.

Temperatūros nustatymas, žr. II atlenkiamąjį puslapį, [5] pav.

Būkite atsargūs, kai kyla užšalimo pavojus!

Jeigu iš namo vandentiekio įrangos išleidžiamas vanduo,
vandenį iš termostatinių maišytuvų reikia išleisti atskirai, nes
šalto ir karšto vandens jungtyse yra įmontuoti atbulinės eigos
vožtuvai. Termostatą reikia atjungti nuo jungčių.

Ter min ė dezinfekcija

Naudodami pridėtą raktą galite atlikti terminę dezinfekciją
nepakeisdami nustatytos temperatūros. Vėliau reguliuoti

nebereikia.
Terminė dezinfekcija, žr. II atlenkiamąjį puslapį, [6] pav.

-Pradėkite sukdami raktus į kairę.

- Užbaikite raktus sukdami į dešinę iki atramos.

Techninė priežiūra

Patikrinkite ir nuvalykite dalis. Jei reikia, pakeiskite jas naujomis.

Išjunkite šalto ir karšto vandens tiekimą.

I. Atbulinės eigos vožtuvas, žr. II atlenkiamąjį puslapį, [7] pav.

II. Termostato kompaktinis įdėklas, žr. II atlenkiamąjį

puslapį, [8] pav.

- Termostato kompaktinį įdėklą iškelkite pro kiaurymę (A),
žr. išsamų paveikslėlį.

Sumontuokite atvirkštine eilės tvarka.

Termostato kompaktinį įdėklą sumontuokite tinkama
padėtimi, žr. detalų paveikslėlį (B).

Atlikus termostato kompaktinio įdėklo techninę patikrą,
būtina jį vėl sureguliuoti (žr. skyrių „Reguliavimas“).

Sumontuokite atvirkštine eilės tvarka.

Kad būtų užtikrinta apsauga nuo nusiplikymo, ne rečiau
kaip kartą per metus turi būti patikrinta nustatyta
ištekančio vandens temperatūra.

Jei temperatūra viršijama, reikia sureguliuoti iš naujo
(žr. skyrių „Reguliavimas“).

Atsarginės dalys, žr. I atlenkiamąjį puslapį
(* – specialūs priedai).

Priežiūra

Šio maišytuvo priežiūros nurodymai pateikti pridėtoje
priežiūros instrukcijoje.

24

RO

Domeniu de utilizareDomeniul de utilizare

Bateriile cu termostat sunt construite pentru alimentare cu apă
caldă din surse sub presiune şi, dacă sunt folosite în acest
mod, oferă cea mai bună precizie a temperaturii. Dacă dispun
de o putere suficientă (peste 18 kW, respectiv 250 kcal/min),
se pot folosi şi încălzitoare instantanee electrice sau cu gaz.

Limitare sigură a temperaturii maxime de ieşire, prin termostat
plasat în amonte la fiecare baterie obişnuită de lavoar
(protecţie termică împotriva opăririi).

Termostatele nu se pot folosi la cazane nepresurizate
(recipiente deschise de preparare a apei calde).

Toate termostatele sunt reglate de producător la o presiune
de curgere de 3 bar în ambele părţi.

Dacă, datorită condiţiilor de instalare deosebite, apar abateri
de temperatură, termostatul trebuie reglat în funcţie de
condiţiile existente la faţa locului (a se vedea Reglarea).

Specificaţii tehnice

• Presiune minimă de curgere, cu elemente de rezistenţă
conectate în aval: 1 bar

• Max. Presiune maximă de lucru: 10 bar

• Presiune de curgere recomandată 1 - 5 bar

• Presiune de încercare: 16 bar

• Debit la presiune de curgere de 3 bar: aprox. 20 l/min

• Max. Temperatură maximă la intrarea
de apă caldă: 80 °C

• Valoare iniţială: 39 °C

• Max. Temperatură maximă a apei de amestec: 46 °C

• Debit minim: = 5 l/min

Temperatura apei calde la racordul de alimentare trebuie
să fie cu minimum 2 °C mai ridicată decât temperatura apei
de amestec

Pentru respectarea valorilor de zgomot, la presiuni statice
de peste 5 bar se va monta un reductor de presiune.

Instalarea

Se va respecta desenul cu cote de pe pagina pliantă I.

Se spală temeinic sistemul de conducte înainte şi după
instalare (se va avea în vedere EN 806)!

Pentru montare se recomandă racordul [nr. catalog 47 533,
a se vedea pagina pliantă I].

Pentru o instalare mai bună a bateriei pe ţevi de cupru se
recomandă utilizarea racordului cu un flexibil furtun de
presiune [nr. catalog. 45 120, a se vedea pagină pliantă I].

Se înşurubează termostatul pe robinetul colţar pentru apă
caldă, a se vedea pagină pliantă II, fig. [1].

Racordul unui ventil stativ, a se vedea fig. [2], [3a] şi [4a].

Racordul unei baterii stative cu amestec, a se vedea

fig. [2], [3b] şi [4b].

Reglarea

Înainte de punerea în funcţiune şi după fiecare întreţinere
acartuşului termostat compact, termostatul trebuie reglat.

La ventilul stativ, la cartuşul termostat compact, se va regla
temperatura apei de amestec.

La bateriile stative cu amestec, la cartuşul termostat
compact, se va regla temperatura maximă a apei calde.

Reglarea temperaturii, a se vedea pagina pliantă II, fig. [5].

Atenţie! În cazul pericolului de îngheţ

La golirea instalaţiei de apă a clădirii, bateriile cu termostat se
vor goli separat, deoarece pe circuitele de alimentare cu apă
rece şi caldă se găsesc supape de reţinere. Pentru aceasta,
bateria se va demonta de la racorduri.

Dezinfectarea termică

Dezinfectarea termică se poate efectua cu cheia livrată,
fără a se modifica temperatura stabilită. Nu este necesară
o reglare ulterioară.

Dezinfectarea termică, a se vedea pagina pliantă II, fig. [6].

- Se porneşte prin rotirea cheilor spre stânga.

- Se opreşte prin rotirea cheilor spre dreapta până la
elementul de blocare.

Întreţinerea

Toate piesele se verifică, se curăţă, eventual se înlocuiesc.

Se întrerupe alimentarea cu apă rece şi caldă.

I. Supapa de reţinere, a se vedea pagina pliantă II, fig. [7].

II. Cartuşul termostat compact, a se vedea pagina pliantă II,

fig. [8].

-Dacă este cazul, cartuşul termostat compact se scoate
peste adâncitură (A); a se vedea detaliul.

Montaţi în ordine inversă.

Se va respecta poziţia de montaj a cartuşului termostat
compact, a se vedea detaliul (B).

Reglajul este necesar după fiecare operaţie de întreţinere
efectuată la cartuşul termostat compact (a se vedea Reglarea).

Montaţi în ordine inversă.

Pentru a preveni riscurile de opărire, trebuie să se verifice
temperatura la ieşire cel puţin o dată pe an.

Dacă se modifică temperatura, trebeuie efectuată din nou
reglarea (a se vedea Reglarea).

Piesele de schimb, a se vedea pagina pliantă I
(* = accesorii speciale).

Îngrijirea

indicaţii de îngrijireIndicaţiile de îngrijire pentru această baterie
se găsesc în instrucţiunile de îngrijire ataşate.

Se deschide alimentarea cu apă rece şi caldă şi se verifică
etanşeitatea racordurilor.

25

CN

应用范围

恒温混合龙头适用于通过增压式蓄热热水器供应热水的环境，此
时它可提供最精确的温度控制。若功率充足 （不小于 18kW 或
250kcal/min），还可以使用电子即热热水器或燃气即热热水器。

通过每个标准盥洗盆龙头上预置的恒温龙头可以设置安全的最
高出水温度 （烫伤防护）。

恒温混合龙头不能与低压式蓄热热水器 （容积式热水器）一起
使用。

出厂前，所有恒温龙头的两端均在 3 巴的水流压力下进行过调节。

若由于特殊的安装条件产生了温度偏差，则必须针对当地条件
对恒温龙头进行调节 ( 请参见 “ 调节 ”)。

规格

• 有下游阻力时的最小水流压力： 1 巴

• 最大工作压力： 10 巴

• 推荐使用水流压力： 1 - 5 巴

• 测试压力： 16 巴

• 水流压力为 3 巴时的流量： 约 20 升 / 分钟

• 热水入水口最高水温： 80 °C

• 预调节： 39 °C

• 冷热水混水最高温度： 46 °C

• 最小流量： = 5 升 / 分钟

进水管端的热水温度至少比冷热水混水温度高 2 °C.
如果静压超过 5 巴，必须在供应管线中加装减压阀以达到噪音

等级要求。

安装

请参见折页 I 上的三维视图。

安装前后务必彻底冲洗所有管件 （遵循 EN 806）！

推荐使用连接装置 [ 型号 47 533，请参见折页 I]。

推荐使用柔性压力软管辅助安装带铜管的龙头 [ 型号 45 120，
请参见折页 I]。

将恒温龙头安装在热水角阀上，参见折页 II 中的图 [1]。

连接柱管龙头，参见图 [2]、 [3a] 及 [4a]。

连接混合龙头，参见图 [2]、 [3b] 及 [4b]。

调节

在开始使用混合龙头之前或对恒温阀芯进行任何维护操作之
后，必须调节恒温龙头。

对于柱管龙头，可通过恒温阀芯调节冷热水混水温度。
对于混合龙头，可通过恒温阀芯调节热水的最高温度。
温度设定，参见折页 II 中的图 [5]。

防冻

当自来水管中的水排干后，还必须单独排干恒温混合龙头中的
水，因为冷热接水管中安装的是单向阀。为此，必须从接头卸
下恒温龙头。

温控消毒

使用相应按键无需改变所设定温度即可进行温控消毒。无需进
行后续调节。

温控消毒，参见折页 II 中的图 [6]。

- 将此键向左转即可开始消毒。

- 将此键向右转即可停止消毒。

维护

检查和清洁所有部件，根据需要更换部件。
关闭冷热水进水管。

I. 止回阀，请参见折页 II 中的图 [7]。

II. 恒温阀芯，请参见折页 II 中的 图 [8]。

- 如果必要，通过凹槽 (A) 起出恒温阀芯，详见图示。

安装时请按照相反的顺序进行。

检查恒温阀芯的安装位置是否正确，详见图 (B)。

每次维护恒温阀芯之后均需要重新进行调节 （请参见 “ 调节 ”）。
安装时请按照相反的顺序进行。

为了在较长时期内避免烫伤，必须至少每年对预调节温度进行
一次检查，确保水温不会超过出水口的预调节温度。

如果温度已经超过预调节温度，则必须重新调整 （请参见 “ 调
节 ”）。

备件， 参见折页 I （* = 特殊零件）。

保养

有关该混合龙头的保养说明，请参考随附的 《保养指南》。

打开冷热水进水管，检查接口是否存在渗漏情况。

26

CNUA

Область застосування

Змішувачі з термостатом призначені для подачі гарячої
води через акумулятор тиску за використання у такий
спосіб забезпечують високу точність температури. При
достатній потужності ( від 18 КВт або 250 ккал/хв) також
можна використовувати електричні та газові колонки.

Безпечне обмеження максимальної температури на виході
завдяки передвключеному термостату для будь-якої
стандартної водопровідної арматури умивальника

(Терміч ний захист від ошпарювання окропом).

Якщо використовуються резервуари без тиску (відкритий
бойлер), термостати можна не застосовувати.

Настроювання всіх термостатів на заводі відбувається
за умови, що гідравлічний тиск гарячої та холодної води
становить 3 бар.

Якщо внаслідок особливих умов установки мають місце
температурні відхилення, то термостат необхідно
підлаштувати під місцеві умови (див. Налаштування).

Техн ічні характеристики

• Мінімальній гідравлічний тиск з урахуванням
пристроїв, установлених на виході:1бар

• Макс. робочий тиск: 10 бар

• Рекомендований гідравлічний тиск:1–5барів

• Випробний тиск: 16 бар

• Пропускна здатність при гідравлічному тиску 3 бар:

• Макс. температура гарячої води на вході: 80 °C

• Регулювання: 39 °C

• Макс. температура змішаної води: 46 °C

• Мінімальна пропускна здатність: = 5 л/хв

Температура гарячої води в місці підключення подачі
води мінімум на 2°C вище температури змішаної води

Для дотримання оптимальних показників шуму, при
значеннях статичного тиску більше 5 бар, необхідно
встановити редуктор тиску.

Встановлення

Дотримуйтеся розмірів, що вказані на складаному аркуші І.

Перед встановленням і після нього необхідно
ретельно промити систему трубопроводів

(дотримуйтесь EN 806)!

При проведенні встановлення рекомендуємо
використовувати набір для підключення [Вказівка № 47 533,
див. складаний аркуш I]

Для з'єднання арматури з мідними трубами рекомендуємо
використовувати гнучкий напірний рукав [Вказівка № 45 120,
див. складаний аркуш I].

Термостат необхідно накрутити на кутовий вентиль
гарячої води, див. складаний аркуш II , мал. [1].

З'єднання з вертикальним вентилем, див. мал. [2], [3a]

та [4a].

З'єднання з арматурою і змішувачем, див. мал. [2], [3b]
та [4b].

прибл. 20 л/хв

Налаштування

Перед введенням в експлуатацію та після кожного
технічного обслуговування термоелемента термостату,
термостат необхідно налаштувати.

При використанні з вертикальними вентилями на
термоелементі термостату встановлюється температура
змішаної води.

При використанні типів арматури зі змішувачем
на термоелементі термостату встановлюється
максимальна температура гарячої води.

Устан ов ка температури, див. складаний аркуш II, мал. [5].

Уникайте замерзання води

Під час спорожнення трубопроводів необхідно окремо
спускати воду з термостатів, оскільки в з'єднаннях
з подачею холодної і гарячої води знаходяться клапани
зворотної течії. Також необхідно від’єднати термостат
від підключень.

Термічна дезінфекція

За допомогою ключа, що поставляється в комплекті,
можна проводити термічну дезінфекцію без зміни
встановленої температури. Подальше налаштування

не є обов'язковим.
Термічн а дезінфекція, див. складаний аркуш II, мал. [6].

- Почати поворотом ключа вліво.

- Закінчити поворотом ключа вправо до упору.

Техн ічне обслуговування

Перевірте, очистьте або, якщо необхідно, замініть усі деталі.

Вимкніть подачу гарячої та холодної води.

I. Клапан зворотної течії, див. складаний аркуш II, мал. [7].

II. Термое лемен т термостату, див. складаний аркуш II,

мал.[8].

- Вивести термоелемент термостату відповідним чином

звиїмки (А ), див. Примітку.

Монтаж здійснювати у зворотній послідовності.

При установці необхідно звертати увагу на положення
термоелементу термостату, див. Примітку (В).

Після будь-яких робіт із технічного обслуговування
термоелемента необхідно здійснювати налаштування
(див. розділ "Налаштування").

Монтаж здійснювати у зворотній послідовності.

Для довготривалого запобігання ошпарюванню
окропом необхідно проводити перевірку безпеки
водопровідної арматури мінімум 1 раз на рік:

При перевищенні цього значення, температуру необхідно
відрегулювати наново (див. Налаштування).

Запчастини, див. складаний аркуш I
(* = Спеціальне приладдя).

Догляд

Рекомендації щодо догляду за цією арматурою містяться
впосібнику, що додається.

Відкрийте подачу гарячої та холодної води й перевірте
щільність стиків.

27

RUS

Область применения

Смесители с термостатом предназначены для
обеспечения потребителя горячей водой через накопитель
и, применяемые таким образом обеспечивают высокую
точность температуры. При достаточной мощности
(от 18 КВт или 250 ккал/мин) также можно использовать
электрические и газовые колонки.

Ограничение максимальной температуры на выходе
благодаря предвключенному термостату для любой
стандартной водопроводящей арматуры умывальника

(Термич еская защита от ошпаривания кипятком).

Эксплуатация термостатов совместно с безнапорными
накопителями (с открытыми водонагревателями) не
предусмотрена.

Все термостаты отрегулированы на заводе на давление
горячей и холодной воды 3 бара.

Если, вследствие особых условий монтажа, возникают
отклонения температуры, то термостат необходимо
отрегулировать в соответствии с местными условиями
(см. раздел Регулировка).

Техн ические характеристики

• Минимальное давление воды с подключенными
сопротивлениями:1 бар

• Макс. рабочее давление: 10 бар

• Рекомендованное гидравлическое давление:1 - 5 бар

• Испытательное давление: 16 бар

• Расход при гидравлическом давлении
3 бар: прибл. 20 л/мин

• Макс. температура горячей воды на входе: 80 °C

• Регулировка: 39 °C

• Макс. температура смешанной воды: 46 °C

• Минимальный расход = 5 л/мин

Температура горячей воды в месте подсоединения
распределительного водопровода мин. на 2 °C выше,
чем температура смешанной воды

Для снижения уровня шума при давлении в водопроводе
более 5 бар рекомендуется установить редуктор давления.

Уст ано вка

См. чертеж с размерами на складном листе I.

Перед установкой и после установки тщательно промыть
систему трубопроводов

При проведении монтажа рекомендуем использовать набор
для подсоединения [Заказ № 47 533, складной лист I].

Для соединения арматуры с медными трубами
рекомендуем использовать гибкий напорный шланг
[Заказ № 45 120, см. складной лист I].

Термостат необходимо накрутить на угловой вентиль
горячей воды, складной лист II, рис. [1].

Подсоединение к вертикальному крану, см. рис. [2], [3a]

и [4a].

Подсоединение к арматуре со смесителем,

см. рис. [2], [3b] и [4b].

Откройте подачу холодной и горячей воды, проверьте
плотность соединений.

(соблюдать стандарт EN 806)

!

Регулировка

Перед пуском в эксплуатацию и после каждого
техобслуживания термоэлемента термостата, термостат
необходимо отрегулировать.

При использовании с вертикальными кранами на
термоэлементе термостата устанавливается температура
смешанной воды.

При использовании типов арматуры со смесителем
на термоэлементе термостата устанавливается
максимальная температура горячей воды.

Устан ов ка температуры, складной лист II, рис. [5].

Внимание при опасности замерзания

При опорожнении водопроводной сети зданий термостаты
следует опорожнять отдельно, так как в подсоединениях
холодной и горячей воды предусмотрены обратные
клапаны. При этом необходимо снять термостат с
подсоединений.

Термическая дезинфекция

С помощью ключа, поставляемого в комплекте, можно
проводить термическую дезинфекцию без изменения
установленной температуры. Последующая регулировка

не является обязательной.
Термическая дезинфекция, складной лист II, рис. [6].

- Начать посредством поворота ключа влево.

- Закончить посредством поворота ключа вправо
до упора.

Техн ическое обслуживание

Проверьте, очистите и при необходимости замените
все детали.

Перекрыть подачу холодной и горячей воды.

I. Обратный клапан, см. складной лист II, рис. [7].

II. Термоэлемент термостата, см. складной лист II, рис. [8].

- Вывести термоэлемент термостата соответствующим
образом из выемки (А), см. Примечание.

Монтаж производится в обратной последовательности.

При установке необходимо обращать внимание на
монтажное положение термоэлемента термостата,

см. Примечание (В).
После каждого выполнения работ по техобслуживанию

термоэлемента необходимо произвести регулировку
(см. раздел Регулировка).

Монтаж производится в обратной последовательности.

В целях предотвращения ситуации ошпаривания
кипятком необходимо проводить проверку
соответствия температуры выхода воды значению,
заданному заводом-производителем, минимум 1 раз
вгод.

При превышении этого значения, температуру необходимо
отрегулировать вновь (см. Регулировка).

Запчасти, см. складной лист I
(* = Специальные принадлежности).

Уход

Указания по уходу за арматурой приведены в прилагаемой
инструкции по уходу.

28

D

[phone]

✆

[e-mail]

A

[phone]

✆

[e-mail]

AUS

Argent Sydney

+[phone]

✆

Argent Melbourne

+[phone]

✆

B

[phone]

✆

[e-mail]

BG

[phone]

✆

[e-mail]

CAU

[phone]

✆

[e-mail]

CDN

[phone]

✆

[e-mail]

CH

[phone]

✆

[e-mail]

CN

[phone]

✆

CY

[phone]

✆

[e-mail]

CZ

[phone]

✆

[e-mail]

DK

[phone]

✆

[e-mail]

E

[phone]

✆

[e-mail]

EST

[phone]

✆

[e-mail]

F

[phone]

✆

[e-mail]

FIN

[phone]

✆

[e-mail]

GB

[phone]

✆

[e-mail]

GR

[phone]

✆

[e-mail]

H

[phone]

✆

[e-mail]

HK

[phone]

✆

[e-mail]

I

[phone]

✆

[e-mail]

IND

[phone]

✆

[e-mail]

IS

[phone]

✆

[e-mail]

J

[phone]

✆

[e-mail]

KZ

[phone]

✆

[e-mail]

LT

[phone]

✆

[e-mail]

LV

[phone]

✆

[e-mail]

MAL

[phone]

✆

[e-mail]

N

[phone]

✆

[e-mail]

NL

[phone]

✆

[e-mail]

NZ

+09/373 4324

✆

P

[phone]

✆

[e-mail]

PL

[phone]

✆

[e-mail]

RI

[phone]

✆

[e-mail]

RO

[phone]

✆

[e-mail]

ROK

[phone]

✆

[e-mail]

RP

[phone]

✆

RUS

[phone]

✆

[e-mail]

S

[phone]

✆

[e-mail]

SGP

[phone]

✆

[e-mail]

SK

[phone]

✆

[e-mail]

T

[phone]

✆

[e-mail]

TR

[phone]

✆

[e-mail]

UA

[phone]

✆

[e-mail]

USA

[phone]

✆

[e-mail]

VN

[phone]

✆

[e-mail]

BiHALHR KS

MK

ME

[phone]

✆

[e-mail]

Eastern Mediterranean,
Middle East - Africa
Area Sales Office:

[phone]

✆

[e-mail]

OM

IR

[phone]

✆

[e-mail]

Far East Area Sales Office:

[phone]

✆

[e-mail]

SRB

SLO

UAE YEM

www.grohe.com

2013 / 03 / 26
