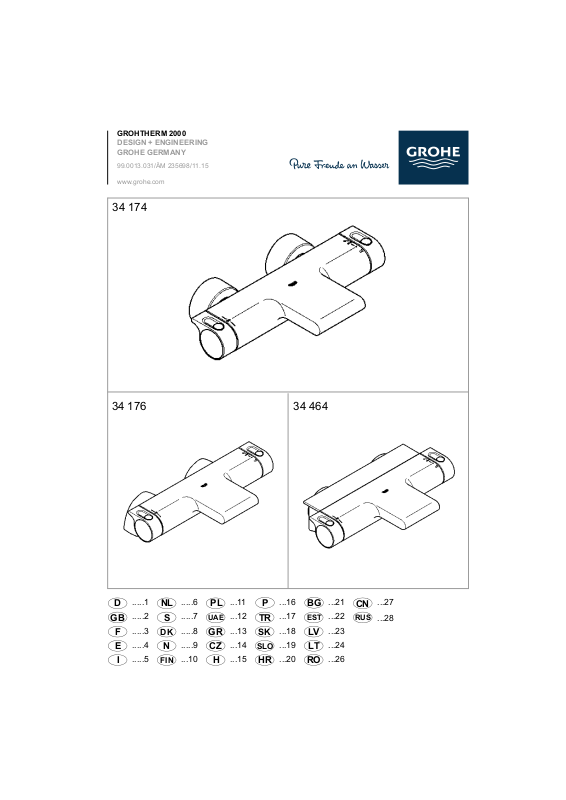

Grohe 34 174, 34 176, 34 464 User guide

Download

Page 1

UAE

EST

RUS

SLO

FIN

34 174 34 176

34 464

GROHTHERM 2000

UAE

EST

RUS

SLO

FIN

DESIGN + ENGINEERING GROHE GERMANY

99.0013.031/ÄM 235698/11.15

www.grohe.com

.....1

.....2

.....3

.....4

.....5

.....6

.....7

.....8

.....9

...10

.....11

...11

.....12

...12

.....13

...13

.....14

...14

.....15

...15

.....16

...16

.....17

...17

.....18

...18

.....19

...19

.....20

...20

.....21

...21

.....22

...22

.....23

...23

.....24

...24

.....25

...26

.....26

...27

.....27

...28

.....28

...10

Page 2

*19 377

34 464

34 174

34 176

34 464

* 19 001

38 °C

Bitte diese Anleitung an den Benutzer der Armatur weitergeben! Please pass these instructions on to the end user of the fitting. S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Page 3

Page 4

Sicherheitsinformation

Vermeidung von Verbrühungen

An Entnahmestellen mit besonderer Beachtung der

Auslauftemperatur (Krankenhäuser, Schulen, Pflegeund Seniorenheime) wird empfohlen grundsätzlich Thermostate einzusetzen, die auf 43 °C begrenzt werden können. Diesem Produkt liegt zur Begrenzung ein Temperaturendanschlag bei. Bei Duschanlagen in Kindergärten und speziellen Bereichen von Pflegeheimen wird generell empfohlen, dass die Temperatur 38 °C nicht überschreiten sollte. Hierzu Grohtherm Special Thermostate mit Sondergriff zur Erleichterung der thermischen Desinfektion und entsprechendem Sicherheitsanschlag verwenden. Geltende Normen (z.B. EN 806-2) und technische Regeln für Trinkwasser sind zu beachten.

Anwendungsbereich

Thermostat-Batterien sind für eine Warmwasserversorgung über Druckspeicher konstruiert und bringen so eingesetzt die beste Temperaturgenauigkeit. Bei ausreichender Leistung (ab 18 kW bzw. 250 kcal/min) sind auch Elektro- bzw. Gasdurchlauferhitzer geeignet. In Verbindung mit drucklosen Speichern (offene Warmwasserbereiter) können Thermostate nicht verwendet werden. Alle Thermostate werden im Werk bei einem beidseitigen Fließdruck von 3 bar justiert. Sollten sich aufgrund von besonderen Installationsbedingungen Temperaturabweichungen ergeben, so ist der Thermostat auf die örtlichen Verhältnisse zu justieren (siehe Justieren).

Technische Daten

Mindestfließdruck ohne nachgeschaltete Widerstände 0,5 bar Mindestfließdruck mit nachgeschalteten Widerständen 1 bar Max. Betriebsdruck 10 bar Empfohlener Fließdruck 1 - 5 bar Prüfdruck 16 bar Durchfluss bei 3 bar Fließdruck ca. 20 l/min Max. Wassertemperatur am Warmwassereingang 70 °C Empfohlene max.Vorlauftemperatur (Energieeinsparung)60 °C Thermische Desinfektion möglich Sicherheitssperre 38 °C Warmwassertemperatur am Versorgungsanschluss min. 2 °C höher als Mischwassertemperatur Kaltwasseranschluss rechts Warmwasseranschluss links Mindestdurchfluss = 5 l/min Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Installation

Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)! Wandmontage

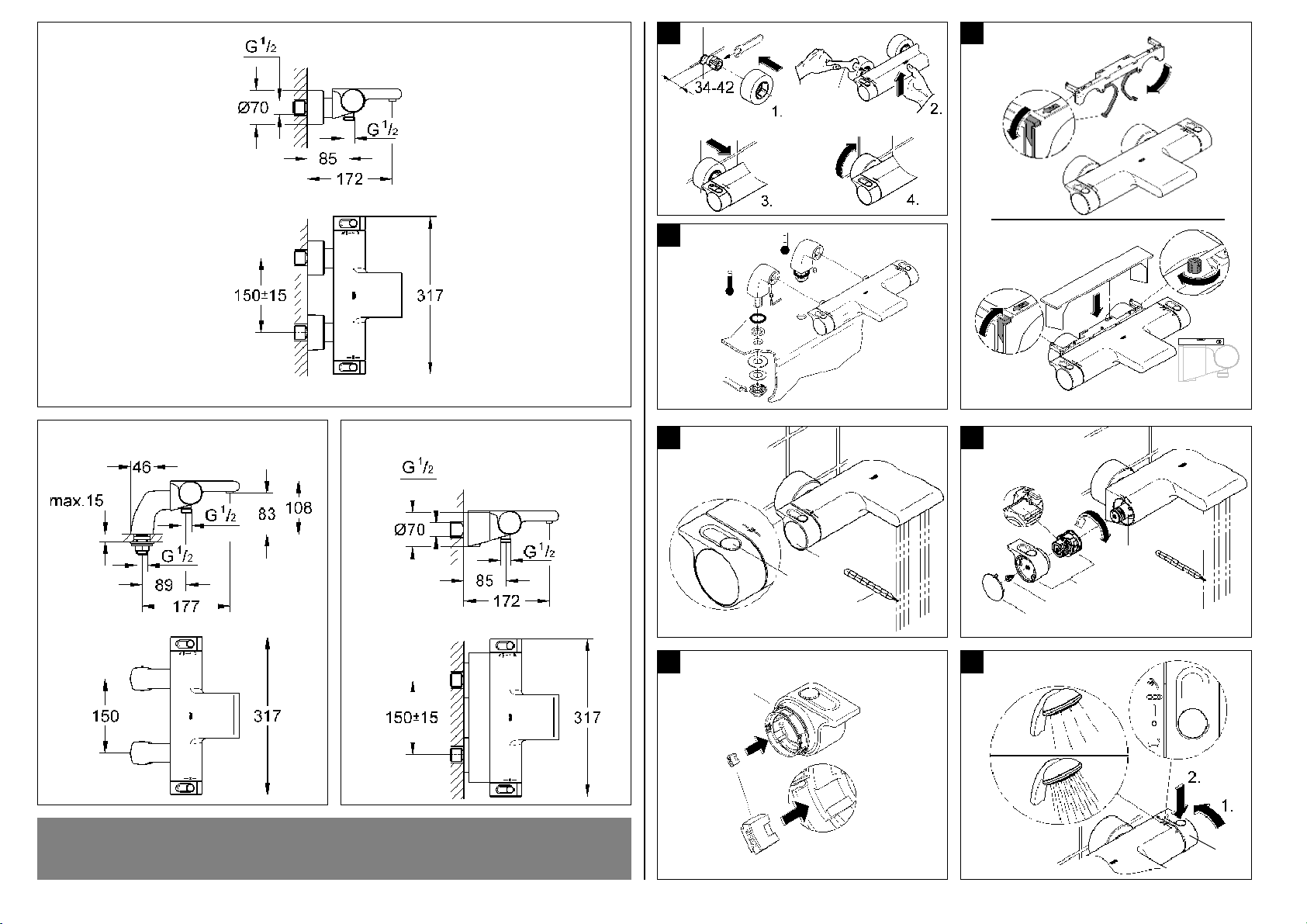

1. S-Anschlüsse montieren und Hülse mit Rosette zusammen-

geschraubt aufstecken, siehe Klappseite I, Abb. [1].

2. Batterie anschrauben und Anschlüsse auf Dichtheit prüfen.

3. Hülse mit Rosette auf die Überwurfmutter schieben.

4. Rosette gegen die Wand schrauben.

34 464:

5. Ablage montieren, siehe Abb. [2].

Standmontage

Standanschlüsse montieren und Batterie anschrauben, siehe Abb. [3].

Die Ausladung kann mit einer Verlängerung um 30mm vergrößert werden, siehe Ersatzteile Klappseite II, Best.-Nr.: 46 238.

Seitenverkehrter Anschluss (warm rechts - kalt links). Thermostat-Kompaktkartusche (A) austauschen, siehe Ersatzteile Klappseite II, Best.-Nr.: 47 175 (1/2”). Beim Einsatz dieser Thermostat-Kompaktkartusche ist die Cool-Touch Funktion nicht mehr gegeben.

Justieren

Temperatur-Einstellung, siehe Abb. [4] und [5].

1. Absperrventil öffnen und Temperatur des auslaufenden Wassers mit Thermometer messen, siehe Abb. [4].

2. Abdeckkappe (B) aushebeln, siehe Abb. [5].

3. Schraube (C) lösen.

4. Temperaturwählgriff (D) abziehen.

5. Reguliermutter (E) solange drehen, bis das auslaufende Wasser 38 °C erreicht hat.

6. Temperaturwählgriff (D) so aufstecken, dass die Taste (F) nach oben zeigt, siehe Abb. [4].

7. Schraube (C) einschrauben, siehe Abb. [5].

8. Abdeckkappe (B) wieder aufstecken.

Temperaturbegrenzung

Der Temperaturbereich wird durch die Sicherheitssperre auf 38 °C begrenzt. Durch Drücken der Taste (F) kann die 38 °C-Sperre überschritten werden.

Temperaturendanschlag

Falls der Temperaturendanschlag bei 43 °C liegen soll, beiliegenden Temperaturbegrenzer (D1) in den Temperaturwählgriff (D) einsetzen, siehe Abb. [6]. Griff mit vormontiertemTemperaturendanschlag Best.-Nr.: 47 917 (siehe Ersatzteile Klappseite II).

Bedienung des Absperrgriffes (G), siehe Abb. [7].

Absperrgriff in Mittelstellung = geschlossen Absperrgriff nach links drehen = Öffnung zum Auslauf Absperrgriff nach rechts drehen = Öffnung zur Brause

Achtung bei Frostgefahr

Bei Entleerung der Hausanlage sind die Thermostate gesondert zu entleeren, da sich im Kalt- und Warmwasseranschluss Rückflussverhinderer befinden. Hierbei ist der Thermostat von der Wand abzunehmen.

Wartung

Alle Teile prüfen, reinigen evtl. austauschen und mit SpezialArmaturenfett einfetten.

Kalt- und Warmwasserzufuhr absperren. I. Rückflussverhinderer (H), siehe Klappseite III Abb. [8].

• Anschlussnippel (K) mit Innensechskantschlüssel 12mm durch Rechtsdrehung ausschrauben (Linksgewinde).

Montage in umgekehrter Reihenfolge. II. Thermostat-Kompaktkartusche (A), siehe Klappseite III

Abb. [9]. Montage in umgekehrter Reihenfolge.

Einbaulage der Thermostat-Kompaktkartusche (A) beachten, siehe Details.

Nach jeder Wartung an der Thermostat-Kompaktkartusche ist eine Justierung erforderlich (siehe Justieren).

III. Aquadimmer (O), siehe Klappseite III Abb. [10] und [11]. Montage in umgekehrter Reihenfolge.

Einbaulage der Einzelteile beachten, siehe Details.

Page 5

IV.Mousseur (47 924) ausschrauben und säubern, siehe

Klappseite II. Montage in umgekehrter Reihenfolge.

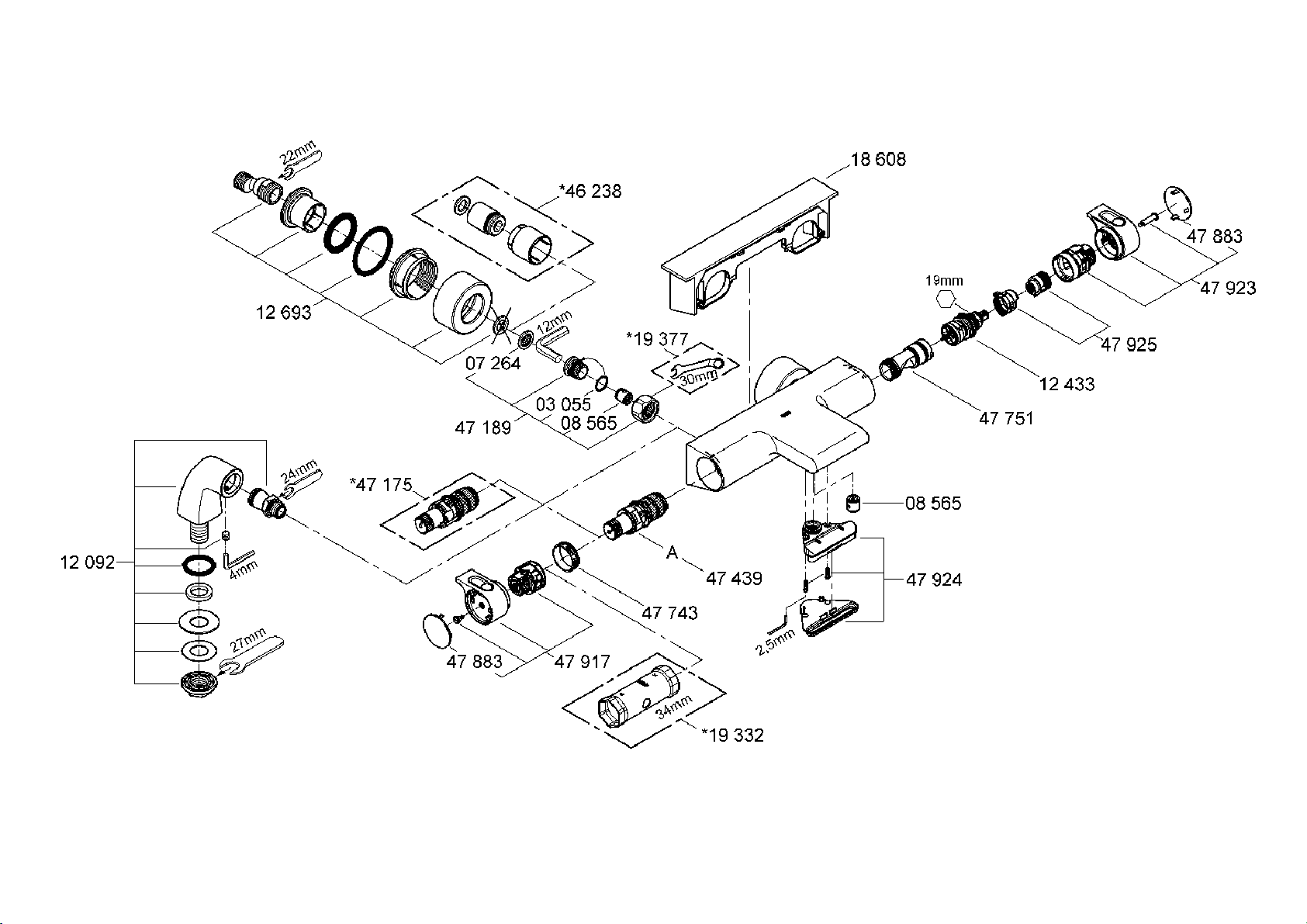

Ersatzteile, siehe Klappseite II ( * = Sonderzubehör).

Pflege

Die Hinweise zur Pflege dieser Armatur sind der beiliegenden Pflegeanleitung zu entnehmen.

Safety notes

Protection against scalding

It is recommended that near points of discharge with

particular sensitivity to the outlet temperature (hospitals, schools, nursing and retirement homes) thermostatic devices should be installed which can limit the water temperature to 43 °C. The product includes an appropriate temperature end stop. It is generally recommended that the temperature of shower-systems should not exceed 38 °C in nurseries and specific areas of care centres. Use Grohtherm Special thermostats with special handle to facilitate thermal disinfection and appropriate safety end stop. Applicable standards (e. g. EN 806-2) and technical regulations for drinking water must be observed.

Application

Thermostat mixers are designed for hot water supply via pressurised storage heaters and, utilised in this way, provide the best temperature accuracy. With sufficient power output (from 18 kW or 250 kcal/min), electric or gas instantaneous heaters are also suitable. Thermostats cannot be used in conjunction with non-pressurised storage heaters (displacement water heaters). All thermostats are adjusted in the factory at a flow pressure of 3 bar on both sides. Should temperature deviations occur on account of special installation conditions, the thermostat must be adapted to local conditions (see Adjusting).

Specifications

Minimum flow pressure without downstream resistances 0.5 bar Minimum flow pressure with downstream resistances 1 bar Max. operating pressure 10 bar Recommended flow pressure 1 - 5 bar Test pressure 16 bar Flow rate at 3 bar flow pressure approx. 20 l/min Max. water temperature at hot water supply 70 °C Recommended max. flow temperature (energy saving) 60 °C Thermal disinfection possible Safety stop 38 °C Hot water temperature at supply connection min. 2 °C higher than mixed water temperature Cold water connection right Hot water connection left Minimum flow rate = 5 l/min If static pressure exceeds 5 bar, a pressure reducing valve must be fitted.

Installation

Flush piping system prior and after installation of fitting thoroughly (Consider EN 806)!

Wall installation

1. Install S-unions and attach the sleeve together with the

escutcheon, see fold-out page I, Fig. [1].

2. Screw-mount the mixer and test the connections for

watertightness.

3. Push the sleeve with escutcheon onto the union nut.

4. Screw the escutcheon flush against the wall.

34 464

5. Install rack, see Fig. [2].

Pillar mounting

Fit pillar unions and screw-mount the mixer, see Fig. [3].

The projection can be increased by 30mm with an extension, see Replacement Parts, fold-out page II, Prod.no.: 46 238.

Reversed connection (hot on right - cold on left). Replace thermostatic compact cartridge (A), see Replacement parts, fold-out page II, Prod. no.: 47 175 (1/2”). When using this thermostatic compact cartridge, the Cool Touch function is no longer available.

Adjusting

Temperature adjustment, see Figs. [4] and [5].

1. Open the shut-off valve and check the temperature of the water with a thermometer, see Fig. [4].

2. Lever out cap (B), see Fig. [5].

3. Remove screw (C).

4. Detach temperature control handle (D).

5. Turn regulating nut (E) until the water temperature has reached 38 °C.

6. Install temperature control handle (D) so that button (F) is at the top, see Fig. [4].

7. Screw in screw (C), see Fig. [5].

8. Refit cap (B).

Temperature limitation

The safety stop limits the temperature range to 38 °C. The 38 °C limit can be overridden by pressing the button (F).

Temperature end stop

If the temperature end stop is at 43 °C, insert accompanying temperature limiter (D1) in temperature selection handle (D), see Fig. [6]. Handle with preassembled temperature end stop, Prod. no.: 47 917 (see Replacement parts, fold-out page II).

Shut-off handle (G) operation, see Fig. [7].

Shut-off handle in central position = closed Turn shut-off handle anti-clockwise = discharge from spout Turn shut-off handle clockwise = discharge from shower

Prevention of frost damage

When the domestic water system is drained, thermostats must be drained separately, since non-return valves are installed in the hot and cold water connections. For this purpose, the mixer must be removed from the wall.

Maintenance

Inspect and clean all parts, replace if necessary and lubricate with special grease.

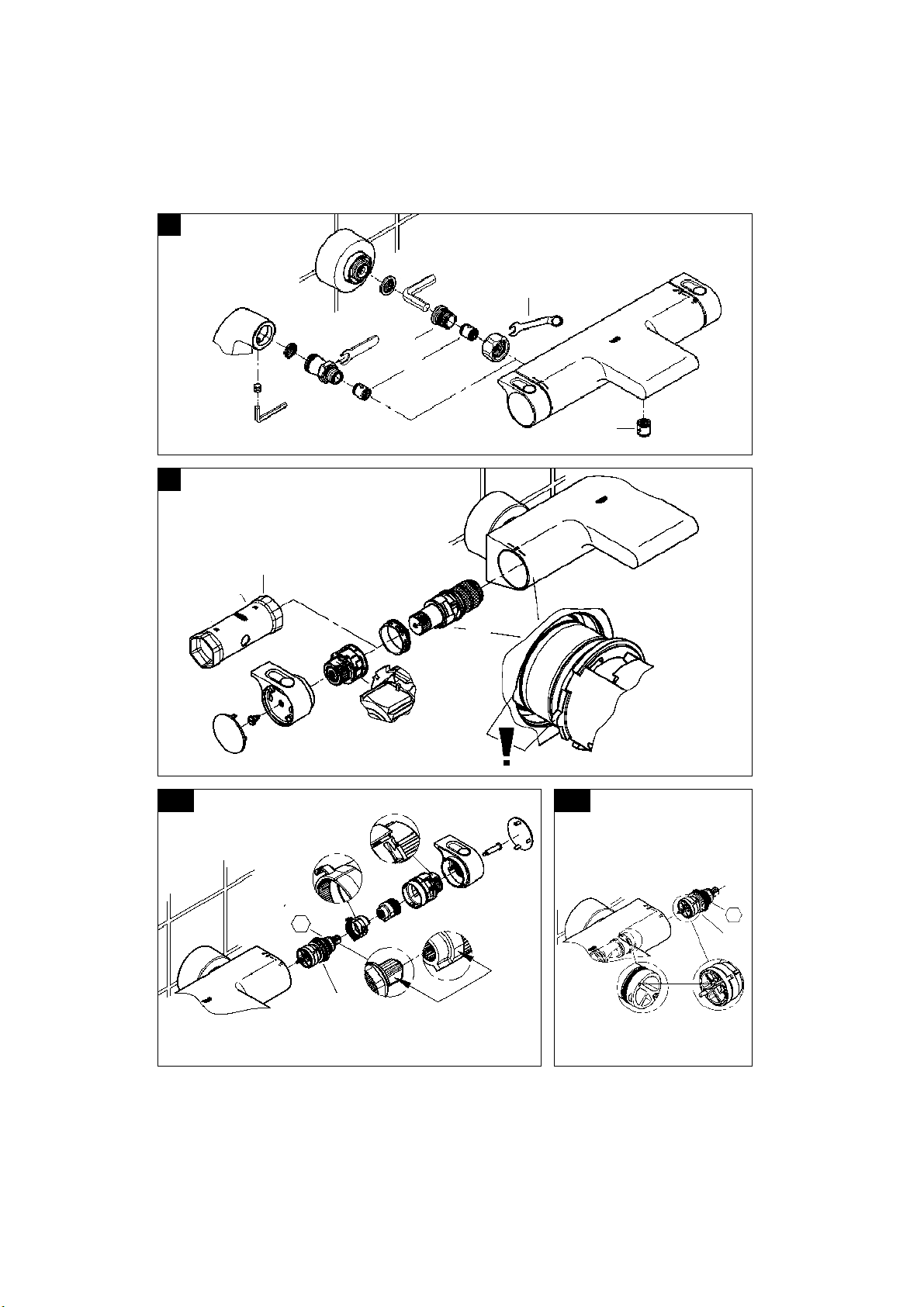

Shut off hot and cold water supplies. I. Non-return valve (H), see fold-out page III Fig. [8].

• Remove connection nipple (K) by turning clockwise (lefthand thread) using a 12mm allen key.

Install in reverse order. II. Thermostatic compact cartridge (A), see fold-out

page III, Fig. [9]. Install in reverse order.

Observe the correct installation position of the thermostatic compact cartridge (A), see details.

Readjustment is necessary after every maintenance operation on the thermostatic compact cartridge (see Adjusting).

Page 6

III. Aquadimmer (O), see fold-out page III, Figs. [10] and [11].

Install in reverse order.

Observe correct installation position of individual components, see details. IV. Unscrew and clean mousseur (47 924), see fold-out page II.

Install in reverse order. Replacement parts, see fold-out page II (* = special accessories).

Care

For directions on the care of this fitting, please refer to the accompanying Care Instructions.

Consignes de sécurité

Prévention d’échaudage

Pour des points de puisage où la température de

l’eau est particulièrement critique (hôpitaux, écoles, résidences médicalisées), il est recommandé de systématiquement utiliser des thermostats pouvant être limités à 43 °C. Une butée de température permettant la limitation est incluse avec ce produit. Pour les systèmes de douche dans les écoles maternelles et dans certaines parties de résidences médicalisées, il est généralement recommandé de ne pas dépasser une température de 38 °C. Utilisez ici des thermostats Grohtherm Special avec poignée spéciale pour l’aide à la désinfection thermique et la butée finale de sécurité correspondante. Respectez les normes en vigueur (par ex. EN 806 2) ainsi que les règlementations techniques pour l’eau potable.

Domaine d'application

Les robinetteries thermostatiques sont conçues pour fournir de l'eau chaude avec des accumulateurs sous pression et permettent d'obtenir une température de l'eau extrêmement précise. Si la puissance est suffisante (à partir de 18 kW, ou 250 kcal/min), des chauffe-eau instantanés électriques ou au gaz conviennent également. Les thermostats ne peuvent pas être utilisés avec des accumulateurs sans pression (chauffe-eau à écoulement libre). Tous les thermostats sont réglés en usine sur une pression dynamique de 3 bars. Si des différences de température devaient apparaître, régler le thermostat en fonction des conditions locales d'utilisation (voir Réglage).

Caractéristiques techniques

Pression dynamique minimale sans résistance hydraulique en aval 0,5 bar Pression dynamique minimale avec résistance hydraulique en aval 1 bar Pression de service maxi. 10 bars Pression dynamique recommandée 1 à 5 bars Pression d’épreuve 16 bars Débit à une pression dynamique de 3 bars env. 20 l/min Température d'eau maxi. à l'arrivée d'eau chaude 70 °C Température d'admission maxi. recommandée (économie d'énergie) 60 °C Désinfection thermique possible Verrouillage de sécurité 38 °C Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée Raccordement eau froide à droite Raccordement eau chaude à gauche Débit minimal = 5 l/min Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Installation

Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)! Montage mural

1. Monter les raccords excentrés et insérer la rosace, vissée sur la douille, voir volet I, fig. [1].

2. Visser la robinetterie et vérifier l’étanchéité des raccordements.

3. Glisser la douille avec la rosace sur l’écrou-raccord.

4. Visser la rosace au mur.

34 464:

5. Monter la support, voir fig. [2].

Montage sur gorge

Monter les raccords colonnettes et visser la robinetterie, voir fig [3].

La saillie peut être augmentée à l’aide d’une rallonge de 30mm (voir Pièces de rechange, volet II, réf. 46 238.

Raccordement inversé (chaud à droite - froid à gauche). Remplacer la cartouche compacte de thermostat (A), voir pièces de rechange au volet II, réf. 47 175 (1/2”). Lors de l’insertion de la cartouche compacte de thermostat, la fonction Cool Touch a été supprimée.

Réglage

Réglage de la température, voir fig. [4] et [5].

1. Ouvrir le robinet d'arrêt et, à l'aide d'un thermomètre, mesurer la température de l'eau mitigée, voir fig. [4].

2. Déposer le capot (B) en faisant levier, voir fig. [5].

3. Desserrer la vis (C).

4. Extraire la poignée de sélection de la température (D).

5. Tourner l'écrou de régulation (E) jusqu'à ce que l'eau mitigée atteigne 38 °C.

6. Emboîter la poignée de sélection de la température (D) de

façon que le bouton (F) soit orienté vers le haut,

telle voir fig. [4].

7. Visser la vis (C), voir fig. [5].

8. Remettre le capot (B).

Limitation de la température

La température est limitée à 38 °C par le verrouillage de sécurité. Il est possible d'aller au-delà de la limite des 38 °C et d'obtenir une température plus élevée en appuyant sur la touche (F).

Butée de température maximale

Si la butée de température maximale est réglée sur 43 °C, mettre en place le limiteur de température (D1) joint dans la poignée de sélection de la température (D), voir fig. [6]. Poignée avec butée de température maximale prémontée réf. : 47 917 (voir pièces de rechange, volet II).

Utilisation de la poignée d'arrêt (G), voir fig. [7]. Poignée d'arrêt en position centrale = position fermée Poignée d'arrêt tournée vers la gauche = ouverture du bec Poignée d'arrêt tournée vers la droite = fonction douchette

Attention en cas de risque de gel

Lors du vidage de l'installation principale, vider les thermostats séparément étant donné que les raccordements d'eau froide et d'eau chaude sont équipés de clapets anti-retour. Pour cela, ôter le thermostat du mur.

Maintenance

Vérifier toutes les pièces, les nettoyer, les remplacer éventuellement et les lubrifier avec la graisse spéciale pour robinets.

Couper l'alimentation en eau chaude et en eau froide.

Page 7

I. Clapet anti-retour (H), voir volet III fig. [8].

• Dévisser le nipple (K) en tournant vers la droite avec une clé Allen de 12mm (filetage gauche).

Le montage s'effectue dans l'ordre inverse de la dépose. II. Cartouche compacte de thermostat (A), voir volet III, fig. [9]. Le montage s'effectue dans l'ordre inverse de la dépose.

Respecter la position de montage de la cartouche compacte de thermostat (A), voir le détail.

Après tout travail de maintenance sur la cartouche compacte de thermostat, un réglage est nécessaire (voir Réglage). III. Commande Aquadimmer (O), voir volet III, fig. [10] et [11]. Le montage s'effectue dans l'ordre inverse de la dépose.

Respecter la position de montage des différents composants, se reporter aux détails. IV. Dévisser et nettoyer le mousseur (47 924), voir volet II.

Le montage s'effectue dans l'ordre inverse de la dépose.

Pièces de rechange, voir volet II (* = accessoires spéciaux).

Entretien

Les indications relatives à l'entretien de cette robinetterie figurent sur la notice jointe à l'emballage.

Informaciones relativas a la seguridad

Prevención de quemaduras

En el punto de consumo, con especial atención a la temperatura de descarga (hospitales, escuelas y

residencias geriátricas y para la tercera edad) se recomienda utilizar termostatos que se puedan limitar hasta los 43º C. Se adjunta a este producto un tope de temperatura. En las instalaciones de duchas en guarderías y residencias geriátricas se recomienda que la temperatura no sobrepase los 38º C. A este respecto, utilizar el termostato Grohtherm Special con regulador para facilitar la desinfección térmica y el tope de seguridad correspondiente. Cumplir con las normas vigentes (p. ej., EN 806-2) y las especificaciones técnicas relativas al agua potable.

Campo de aplicación

Estas baterías termostáticas están fabricadas para la regulación de la temperatura mediante suministro del agua caliente a través de un acumulador de presión, con el fin de obtener la mayor exactitud en la temperatura deseada. Si la potencia es suficiente (a partir de 18 kW o de 250 kcal/min.), son también adecuados los calentadores instantáneos eléctricos o a gas. No es posible utilizar termostatos en combinación con acumuladores sin presión (calentadores de agua sin presión). Todos los termostatos se ajustan en fábrica a una presión de trabajo de 3 bares en ambas acometidas. Si debido a particulares condiciones de instalación se produjesen desviaciones de temperatura, el termostato deberá ajustarse a las condiciones locales (véase Ajuste).

Datos técnicos

Presión mínima de trabajo sin resistencias postacopladas 0,5 bares Presión mínima de trabajo con resistencias postacopladas 1 bares Presión de utilización máx. 10 bares Presión de trabajo recomendada 1 - 5 bares Presión de verificación 16 bares Caudal para una presión de trabajo de 3 bares

Temperatura máx. del agua en la entrada del agua caliente 70 °C Máx. temperatura de entrada recomendada (ahorro de energía) 60 °C Desinfección térmica posible Bloqueo de seguridad 38 °C Temperatura del agua caliente en la acometida mín. 2 °C superior a la temperatura del agua mezclada

aprox. 20 l/min

Acometida del agua fría derecha Acometida del agua caliente izquierda Caudal mínimo = 5 l/min Si la presión en reposo es superior a 5 bares, hay que instalar un reductor de presión.

Instalación

¡Purgar a fondo el sistema de tuberías antes y después de la instalación (tener en cuenta EN 806)! Montaje en la pared

1. Montar los racores en S y acoplar el casquillo con el rosetón enroscado, véase la página desplegable I, fig. [1].

2. Atornillar la batería y comprobar la estanqueidad de las conexiones.

3. Empujar el casquillo con el rosetón sobre la tuerca de racor.

4. Roscar el rosetón contra la pared.

34 464:

5. Montar el portaobjetos, véase la fig. [2].

Montaje sobre encimera

Montar las columnas y fijar la batería, véase la fig. [3].

La batería puede alargarse 30mm con una prolongación; véase piezas de recambio, página desplegable II, núm. de pedido: 46 238.

Conexión invertida (caliente al lado derecho - frío al lado izquierdo). Sustituir el termoelemento del termostato (A), véase Piezas de recambio en la página despleglable II, núm. de pedido: 47 175 (1/2"). Cuando se utiliza este termoelemento de termostato la función Cool-touch ya no está disponible.

Ajuste

Ajuste de la temperatura, véanse las figs. [4] y [5].

1. Abrir la llave y medir con termómetro la temperatura del agua que sale, véase la fig. [4].

2. Quitar la tapa (B) haciendo palanca, véase la fig. [5].

3. Soltar el tornillo (C).

4. Quitar la empuñadura para la regulación de temperatura (D).

5. Girar la tuerca de regulación (E) hasta que el agua que sale haya alcanzado los 38 °C.

6. Encajar la empuñadura para la regulación de temperatura (D) de modo que la tecla (F) mire hacia arriba, véase la fig. [4].

7. Enroscar el tornillo (C), véase la fig. [5].

8. Colocar nuevamente la tapa (B).

Limitación de la temperatura

La gama de temperaturas está limitada a 38 ºC mediante el tope de seguridad. Pulsando la tecla (F) se sobrepasa el límite de 38 °C.

Tope limitador de temperatura

Si el tope limitador de temperatura debe estar en 43 °C, colocar el limitador de temperatura suministrado (D1) en la empuñadura para la regulación de temperatura (D), véase la fig. [6]. Empuñadura con tope limitador de temperatura premontado, núm. de pedido: 47 917 (véase Piezas de recambio, página desplegable II).

Manejo del volante de apertura y cierre (G), véase la fig. [7]. Volante de apertura y

cierre en posición central = cerrado Girar el volante de apertura y cierre hacia la izquierda = salida al caño Girar el volante de apertura y cierre hacia la derecha = salida a la ducha

Atención en caso de peligro de helada

Al vaciar la instalación de la casa los termostatos deberán vaciarse aparte, pues en las acometidas del agua fría y del agua caliente hay válvulas antirretorno. Para esto el termostato deberá quitarse de la pared.

Page 8

Mantenimiento

Revisar y limpiar todas las piezas, cambiándolas en caso de necesidad y engrasándolas con grasa especial para grifería.

Cerrar las llaves de paso del agua fría y del agua caliente. I. Válvula antirretorno (H), véase la página

desplegable III Fig. [8].

• Con una llave de macho hexagonal de 12mm y girando a la derecha (rosca a la izquierda), desenroscar la boquilla roscada de conexión (K).

El montaje se efectúa en el orden inverso. II. Cartucho compacto del termostato (A),véase la página

desplegable III, fig. [9]. El montaje se efectúa en el orden inverso.

Prestar atención a la posición de montaje del cartucho compacto del termostato (A), véase la indicación detallada.

Después de cada operación de mantenimiento en el cartucho compacto del termostato, es necesario un ajuste (véase Ajuste). III. Mecanismo Aquadimmer (O), véase la página desplegable III figs. [10] y [11]. El montaje se efectúa en el orden inverso.

Prestar atención a la posición de montaje de las piezas individuales, véanse las indicaciones detalladas.

IV. Desenroscar y limpiar el Mousseur (47 924), véase la

página desplegable II. El montaje se efectúa en el orden inverso. Piezas de recambio, véase la página desplegable II ( * = accesorios especiales).

Cuidados

Las instrucciones para los cuidados de esta grifería se encuentran en las instrucciones de conservación adjuntas.

Informazioni sulla sicurezza

Per evitare le ustioni

Nei punti di prelievo in cui è necessario prestare particolare attenzione alla temperatura di scarico

(ospedali, scuole, case di cura per anziani) si consiglia di impiegare principalmente termostati che consentano di limitare la temperatura a 43 °C. Per la limitazione della temperatura, il prodotto è dotato di un dispositivo di blocco della temperatura. Nei sistemi doccia presenti in asili e in particolari aree di case di cura, in genere è opportuno che la temperatura non superi i 38 °C. A tal fine utilizzare il miscelatore termostatico Grohtherm Special con manopola speciale per semplificare la disinfezione termica e attivare il blocco di sicurezza. Osservare le norme in vigore (ad es. EN 806-2) e le regolazioni tecniche in materia di acqua potabile.

Gamma di applicazioni

I miscelatori termostatici sono adatti per l'erogazione d’acqua calda mediante boiler ad accumulo e garantiscono la massima precisione di temperatura. Se di potenza sufficiente (a partire da 18 KW ovvero 250 kcal/min) anche i boiler istantanei elettrici o a metano possono essere collegati a miscelatori di questo tipo. I termostatici non possono essere utilizzati insieme con accumulatori senza pressione (accumulatori di acqua calda a circuito aperto). Tutti i termostatici sono tarati di fabbrica ad una pressione idraulica di 3 bar sui due lati. Se per particolari condizioni di installazione si dovessero registrare variazioni di temperatura, regolare il termostato sulle condizioni locali (vedi il paragrafo "Taratura").

Dati tecnici

Pressione minima di portata senza resistenze 0,5 bar Pressione minima di portata con resistenze 1 bar Pressione max. d’esercizio 10 bar Pressione idraulica consigliata 1 - 5 bar Pressione di prova 16 bar Portata a 3 bar di pressione idraulica circa 20 l/min

Temperatura max. acqua calda in entrata 70 °C Temperatura di alimentazione massima consigliata (risparmio di energia) 60 °C Disinfezione termica consentita Blocco di sicurezza 38 °C Temperatura dell'acqua calda sul raccordo di alimentazione maggiore di min. 2 °C rispetto alla temperatura dell'acqua miscelata Raccordo dell'acqua fredda a destra Raccordo dell'acqua calda a sinistra Portata minima = 5 l/min Per pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione.

Installazione

Prima e dopo l’installazione pulire a fondo il sistema di tubazioni (osservare la norma EN 806)! Installazione a muro

1. Montare il raccordo a “S” e inserire la boccola completa di rosetta preavvitata, vedere il risvolto di copertina I, fig. [1].

2. Avvitare il miscelatore e controllare la tenuta dei raccordi.

3. Spingere la ghiera con la rosetta sul dado dei raccordi.

4. Avvitare la rosetta sulla parete.

34 464:

5. Montare la supporo, vedere fig. [2].

Installazione bordo vasca

Montare i raccordi verticali e avvitare il miscelatore, vedere la fig. [3].

Per una maggiore distanza dal muro, si possono inserire le prolunghe di 30mm, vedere i ricambi sul risvolto di copertina II, n. di ordine: 46 238.

Raccordi invertiti (caldo a destra - freddo a sinistra): Sostituire la cartuccia termostatica compatta (A), vedere i pezzi di ricambio sul risvolto di copertina II, n. di ordine: 47 175(1/2"). Utilizzando questa cartuccia termostatica compatta la funzione cool-touch non è più presente.

Tar atu ra

Regolazione della temperatura, vedi fig. [4] e [5].

1. Aprire la valvola di intercettazione e misurare la temperatura dell'acqua che fuoriesce con un termometro, vedi fig. [4].

2. Rimuovere il cappuccio di copertura (B), vedi fig. [5].

3. Svitare la vite (C).

4. Estrarre la maniglia di controllo/selezione della temperatura (D).

5. Ruotare il dado di regolazione (E) fino a quando l'acqua che fuoriesce raggiunge i 38 °C.

6. Inserire la maniglia di controllo/selezione della temperatura (D), in modo che il tasto (F) sia rivolto verso l’alto, vedi fig. [4].

7. Avvitare la vite (C), vedi fig. [5].

8. Inserire nuovamente il cappuccio di copertura (B).

Limitazione di temperatura

L'intervallo di temperatura è limitato a 38 °C mediante il blocco di sicurezza. Premendo il tasto (F) viene superato il limite dei 38 °C.

Limitatore di temperatura con blocco

Se il limitatore di temperatura con blocco dovesse essere a 43 °C, utilizzare il limitatore di temperatura accluso (D1) nella maniglia di controllo/selezione della temperatura (D), vedere la fig. [6]. Manopola con limitatore di temperatura con blocco premontato, n. di ordine: 47 917 (vedere pezzi di ricambio, risvolto di copertina II).

Funzionamento della manopola di chiusura (G), vedere fig. [7].

Manopola di chiusura in posizione centrale = chiusa ruotare la manopola di chiusura verso sinistra = Apertura lato bocca Girare verso destra la manopola i chiusura = Apertura lato doccia

Page 9

Attentione in caso di gelo

In caso di svuotamento dell'impianto domestico, è necessario svuotare separatamente i termostatici, dato che nei raccordi dell'acqua calda e di quella fredda vi sono dei dispositivi antiriflusso. Per far ciò togliere il termostatico dalla parete.

Manutenzione

Controllare e pulire tutti i pezzi, eventualmente sostituire quelli difettosi, ingrassare con grasso speciale.

Chiudere le entrate dell'acqua calda e fredda. I. Dispositivo anti-riflusso (H), vedere risvolto di

copertina III fig. [8].

• Svitare il raccordo (K) con chiave a brugola da 12mm, girando a destra (filettatura sinistrorsa).

Eseguire il montaggio in ordine inverso. II. Cartuccia compatta termostatico (A), vedere risvolto di copertina III fig. [9]. Eseguire il montaggio in ordine inverso.

Rispettare la posizione di montaggio della cartuccia termostatica compatta (A), vedere dettagli.

Dopo ogni operazione di manutenzione della cartuccia termostatica compatta è necessario eseguire una nuova taratura (vedere "Taratura"). III. Aquadimmer (O), vedere risvolto di copertina III fig.[10] e [11]. Eseguire il montaggio in ordine inverso.

Rispettare la posizione di montaggio dei singoli particolari, vedere dettagli. IV. Svitare e pulire il mousseur (47 924), vedere risvolto di

copertina II. Eseguire il montaggio in ordine inverso. Per i pezzi di ricambio, vedere il risvolto di copertina II ( * = accessori particolari).

Manutenzione ordinaria

Le istruzioni per la manutenzione ordinaria del presente rubinetto sono riportate nei fogli acclusi.

Informatie m.b.t. de veiligheid

Voorkomen van brandwonden

Aan aftappunten waar speciale aandacht aan de uitlooptemperatuur moet worden besteed

(ziekenhuizen, scholen, verzorgingstehuizen en woonzorgcentra), wordt het gebruik van thermostaten aanbevolen die op 43°C kunnen worden begrensd. Voor de begrenzing wordt een temperatuurbegrenzer met dit product meegeleverd. Voor douche-installaties in kleuterscholen en specifieke domeinen in verzorgingstehuizen geldt als algemene aanbeveling dat de temperatuur 38°C niet mag overschrijden. Gebruik hiervoor de Grohtherm Specialthermostaten met speciale greep voor eenvoudige thermische desinfectie en een overeenkomende veiligheidsbegrenzer. De geldende normen (bijv. EN 806-2) en de technische regels voor drinkwater moeten nageleefd worden.

Toepassingsgebied

Thermostaten zijn ontworpen om op een constante temperatuur water aan te voeren. Geschikt als warmwatervoorziening zijn zowel boilers als geisers. De elektrische boiler of geiser moet een vermogen hebben van ten minste 18 kW of 250 kcal/min. Thermostaten kunnen niet bij lagedrukboilers (open warmwatertoestellen) worden gebruikt. Alle thermostaten worden in de fabriek met een aan beide kanten heersende stromingsdruk van 3 bar afgesteld. Wanneer er door bijzondere omstandigheden bij de installatie temperatuurafwijkingen voorkomen, moet u de thermostaat in overeenstemming met de plaatselijke omstandigheden afstellen (zie Afstellen).

Technische gegevens

Minimale stromingsdruk zonder nageschakelde weerstanden 0,5 bar

Minimale stromingsdruk met nageschakelde weerstanden 1 bar

Max. werkdruk 10 bar Aanbevolen stromingsdruk 1 - 5 bar Testdruk 16 bar Capaciteit bij 3 bar dynamische druk ca. 20 l/min Maximale watertemperatuur bij de warmwateringang 70 °C Aanbevolen max. aanvoertemperatuur (energiebesparing) 60 °C Thermische desinfectie is mogelijk Veiligheidsblokkering 38 °C Warmwatertemperatuur bij de toevoeraansluiting

is min. 2 °C hoger dan de mengwatertemperatuur Koudwateraansluiting rechts Warmwateraansluiting links Minimum capaciteit = 5 l/min Bij statische drukken boven 5 bar dient een

drukreduceerventiel te worden ingebouwd.

Installeren

Leidingen vóór en na het installeren grondig spoelen (EN 806 in acht nemen)! Wandmontage

1. Monteer de S-aansluitingen en steek de huls met de rozet vastgeschroefd erop, zie uitvouwbaar blad I, afb. [1].

2. Schroef de mengkraan erop en controleer de aansluitingen op lekken.

3. Schuif de huls met rozet op de wartelmoer.

4. Schroef de rozet tegen de wand.

34 464:

5. Planchet monteren, zie afb. [2].

Montage op staande koppelingen

Monteer de staande koppelingen en schroef de mengkraan erop, zie afb. [3].

De sprong kan met behulp van een verlengstuk met 30mm worden vergroot, zie Reserveonderdelen uitvouwbaar blad II, bestelnr.: 46 238.

Als de aansluiting in spiegelbeeld (warm rechts - koud links) is: Compacte kardoes thermostaat (A) vervangen, zie Reserveonderdelen uitvouwbaar blad II, bestelnr.: 47 175 (1/2”). Bij gebruik van deze compacte kardoes thermostaat werkt de cool-touch-functie niet meer.

Afstellen

Temperatuurinstelling, zie afb. [4] en [5].

1. Open de afsluiter en meet de temperatuur van het uitstromende water met een thermometer, zie afb. [4].

2. Wrik de afdekkap (B) los, zie afb. [5].

3. Draai de schroef (C) los.

4. Trek de temperatuurgreep (D) eraf.

5. Draai zolang aan de regelmoer (E) tot het uitstromende water een temperatuur van 38 °C heeft bereikt.

6. Plaats de temperatuurgreep (D) zo, dat de knop (F) naar boven wijst, zie afb. [4].

7. Schroef de schroef (C) vast, zie afb. [5].

8. Breng de afdekkap (B) weer aan.

Temperatuurbegrenzing

Het temperatuurbereik wordt door de veiligheidsblokkering op 38 °C begrensd. Door indrukken van de knop (F) kan de 38 °C-blokkering worden overschreden.

Page 10

Temperatuurbegrenzer

Als de temperatuurbegrenzer bij 43 °C moet staan, plaats dan de bijgeleverde temperatuurbegrenzer (D1) in de temperatuurgreep (D), zie afb. [6]. Handgreep met voorgemonteerde temperatuurbegrenzer bestelnr.: 47 917 (zie Reserveonderdelen uitvouwbaar blad II).

Bediening van de afsluitknop (G), zie afb. [7]. Afsluitknop in tussenstand = dicht Afsluitknop naar links draaien = opening naar uitloop Afsluitknop naar rechts draaien = opening naar de douche

Attentie bij vorst

Bij het aftappen van de waterleidinginstallatie dienen de thermostaten apart te worden afgetapt, omdat zich in de kouden warmwateraansluiting terugslagkleppen bevinden. Daarbij dient de thermostaat van de muur te worden gehaald.

Onderhoud

Controleer en reinig alle onderdelen. Vervang onderdelen indien nodig. Vet de onderdelen met speciaal armaturenvet in.

Koud- en warmwatertoevoer afsluiten. I. Terugslagklep (H), zie uitvouwbaar blad III afb. [8].

• Schroef de aansluitnippel (K) er met een inbussleutel van 12mm uit door deze naar rechts te draaien (linkse schroefdraad).

De onderdelen worden in omgekeerde volgorde gemonteerd. II. Thermostaatkardoes (A), zie uitvouwbaar blad III, afb. [9].

De onderdelen worden in omgekeerde volgorde gemonteerd.

Let op de inbouwpositie van de thermostaatkardoes (A),

zie details. Na elk onderhoud aan de thermostaatkardoes moet u deze opnieuw afstellen (zie Afstellen).

III. Aquadimmer (O), zie uitvouwbaar blad III, afb. [10] en [11]. De onderdelen worden in omgekeerde volgorde gemonteerd. Let op de inbouwpositie van de afzonderlijke onderdelen, zie Details.

IV. Schroef de mousseur (47 924) los en reinig deze, zie uitvouwbaar blad II. De onderdelen worden in omgekeerde volgorde gemonteerd. Reserveonderdelen, zie uitvouwbaar blad II ( * = speciaal toebehoren).

Reiniging

De aanwijzingen voor de reiniging van deze kraan vindt u in het bijgaande onderhoudsvoorschrift.

Säkerhetsinformation

Prevention av skållskador

För tappstellen med speciellt beaktande av

vattentemperaturen (sjukhus, skolor, äldreboenden) rekommenderas prinicipiell användning av termostater med möjlig begränsning till 43 °C. En motsvarande temperaturbegränsning är bifogad denna produkt. För duschsystem i förskolor och vissa områden av vårdhem rekommenderas att temperaturen generellt inte överstigar 38 °C. Använd här Grohtherm Special-termostater med specialhandtag til lättad termisk desinfektion och den motsvarande säkerhetsbegränsningen. Tillämpliga norm (t.ex. EN 806 2) och tekniska föreskrifter för dricksvatten måste följas.

Användningsområde

Termostatblandare är konstruerade för varmvattenförsörjning via tryckbehållare och ger på så sätt högsta temperaturnoggrannhet. Är effekten tillräckligt stor (från 18 kW resp. 250 kcal/min) kan man även använda elgenomströmnings- resp gasgenomströmningsberedare.

I kombination med trycklösa behållare (öppna varmvattenberedare) kan man inte använda termostater. Alla termostater är vid leveransen inställda på ett dubbelsidigt flödestryck av 3 bar. Skulle temperaturskillnader bli följden av speciella installationssituationer kan termostaten justeras så att den passar den lokala situationen (se Justering).

Tekniska data

Minsta flödestryck utan efterkopplade motstånd 0,5 bar Minsta flödestryck med efterkopplade motstånd 1 bar Max. arbetstryck 10 bar Rekommenderat flödestryck 1 - 5 bar Provningstryck 16 bar Genomflöde vid 3 bar flödestryck ca. 20 l/min Max. vattentemperatur vid varmvatteningång 70 °C Rekommenderad max. temperatur (energibesparing) 60 °C Termisk desinfektion kan användas Säkerhetsspärr 38 °C Varmvattentemperatur vid försörjningsanslutning min. 2 °C högre än blandvattentemperatur Kallvattenanslutning höger Varmvattenanslutning vänster Min. kapacitet = 5 l/min En reduceringsventil ska installeras om vilotrycket överstiger 5 bar.

Installation

Spola rörledningssystemet noggrant före och efter installationen (observera EN 806)! Väggmontering

1. Montera S-anslutningarna och fäst hylsan tillsammans med täckbrickan, se utvikningssida I, fig. [1].

2. Skruva fast blandaren och kontrollera att anslutningarna är täta.

3. Skjut hylsan med täckbrickan över överfallsmuttern.

4. Skruva fast täckbrickan mot väggen.

34 464:

5. Montera hylla, se fig. [2].

Standardmontering

Montera standardanslutningarna och skruva fast blandaren, se fig. [3].

Utloppet kan ökas 30mm med en förlängning, se reservdelar utvikningssida II, best.-nr: 46 238.

Spegelvänd anslutning (varmt höger - kallt vänster). Byt ut termostatpatronen (A), se reservdelar utvikningssida II, best.-nr: 47 175 (1/2”). Vid användning av den här kompakta termostatpatronen är Cool-Touch-funktionen inte längre tillgänglig.

Justering

Temperaturinställning, se fig [4] och [5].

1. Öppna avstängningsventilen och mät temperaturen på vattnet som rinner ut med en termometer, se fig. [4].

2. Bänd loss täcklocket (B), se fig. [5].

3. Lossa skruven (C).

4. Dra loss temperaturväljaren (D).

5. Vrid reglermuttern (E), så länge att vattnet som rinner ut har uppnått 38 °C.

6. Fäst temperaturväljaren (D), så att knappen (F) pekar uppåt se fig. [4].

7. Skruva fast skruven (C), se fig. [5].

8. Fäst täcklocket (B) igen.

Temperaturbegränsning

Temperaturen begränsas av säkerhetsspärren vid 38 °C. Genom tryck på knappen (F) kan 38 °C-spärren överskridas.

Page 11

Temperaturbegränsning

Sätt in den bifogade temperaturbegränsaren (D1) i temperatur-väljaren (D), se fig. [6], om temperaturbegränsningen ska ligga vid 43 °C. Grepp med förmonterad temperaturbe-gränsning best.-nr: 47 917 (se reservdelar utvikningssidan II).

Betjäning av avstängningsgreppet (G), se fig. [7]. Avstängningsgreppet i mittläge = stängt Vrid avstängningsgreppet åt vänster = öppning till utlopp Vrid avstängningsgreppet åt höger = öppning till dusch

Vid risk för frost

Demontera blandaren och töm blandaren på vatten genom att avlägsna backflödesspärrarna, återmontera sedan blandaren. Alternativt så demonteras blandaren och förvaras i frostfritt utrymme (Glöm ej att stänga av vattentillförseln).

Underhåll

Kontrollera alla delar, rengör dem och byt eventuellt ut dem. Smörj dem med special-blandarfett.

Stäng av kallvatten- och varmvattentilloppet. I. Backflödesspärr (H), se utvikningssida III fig. [8].

• Skruva loss anslutningsfästet (K) med en insexnyckel 12mm genom att vrida åt höger (vänstergänga).

Monteringen sker i omvänd ordningsföljd. II. Kompakt termostat patron (A), se utvikningssida III fig. [9].

Monteringen sker i omvänd ordningsföljd. Observera den kompakta termostatpatronens (A), se detaljer. Efter varje underhåll av den kompakta termostatpatronen krävs en ny justering (se Justering). III. Aquadimmer (O), se utvikningssida III, fig [10] och [11]. Monteringen sker i omvänd ordningsföljd.

Observera de olika delarnas monteringsläge, se detaljer. IV. Skruva loss och rengör mousseuren (47 924), se

utvikningssida II. Monteringen sker i omvänd ordningsföljd.

Reservdelar, se utvikningssida II (* = extra tillbehör).

Skötsel

Underhålltips för denna blandare finns i den bifogade Underhållanvisningen.

Sikkerhedsinformationer

Skoldningsprævention

For tapsteder med specielle krav vidrørende vandtemperaturen (hospitaler, skoler, plejehjem)

anbefales at principiellt anvende termostater med mulig begrænsning til 43 °C. En tilsvarende temperaturbegrænser er vedlagt dette produkt. For brusesystemer i børnehaver og visse områder af ældrecenter anbefales generellt at temperaturen ikke overstiger 38 °C. Anvend her Grohtherm Special-thermostater med specialgreb til lettelse af termisk desinfektion og den tilsvarende sikkerhetsbegrænseren. Gældende standarder (f.eks. EN 806 2) og tekniske forskrifter for drikkevand skal overholdes.

Anvendelsesområde

Termostatbatterier er konstruerede til varmtvandsforsyning via trykbeholdere, og hvis de anvendes sådan, yder de den størst mulige temperaturnøjagtighed. Ved tilstrækkelig effekt (fra 18 kW/250 kcal/min.) er også el-/gasgennemstrømningsvandvarmere velegnede. Termostater kan ikke anvendes i forbindelse med trykløse beholdere (åbne vandvarmere). Alle termostater justeres på fabrikken ved et tilgangstryk på 3 bar fra begge sider. Skulle der opstå temperaturafvigelser pga. særlige installationsbetingelser, skal termostaten justeres efter disse forhold (se Justering).

Tekniske data

Min. tilgangstryk uden efterkoblede modstande 0,5 bar Min. tilgangstryk med efterkoblede modstande 1 bar Maks. driftstryk 10 bar Anbefalet tilgangstryk 1 - 5 bar Kontroltryk 16 bar Gennemstrømning ved 3 bar tilgangstryk ca. 20 l/min. Maks. vandtemperatur ved varmtvandsindgangen 70 °C Anbefalet maks. fremløbstemperatur (energibesparelse) 60 °C Termisk desinfektion mulig Sikkerhedsspærre 38 °C Varmtvandstemperatur ved forsyningstilslutningen min. 2 °C højere end blandingsvandtemperaturen Koldtvandstilslutning til højre Varmtvandstilslutning til venstre Mindste gennemstrømning = 5 l/min. Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Installation

Skyl rørledningssystemet grundigt før og efter installationen (Vær opmærksom på EN 806)! Vægmontering

1. Monter S-tilslutningerne, og sæt bøsningen på, skruet sammen med rosetten, se foldeside I, ill. [1].

2. Skru batteriet på, og kontroller, at tilslutningerne er tætte.

3. Skub bøsningen med rosetten på omløbermøtrikken.

4. Skru rosetten ind til væggen.

34 464:

5. Monter hylde, se ill. [2].

Standmontering

Monter standtilslutningerne, og skru batteriet på, se ill. [3].

Fremspringet kan forlænges med 30mm, se reservedele, foldeside II, bestillingsnummer: 46 238.

Spejlvendt tilslutning (varmt til højre - koldt til venstre). Udskift den kompakte termostatpatron (A), se reservedele, foldeside II, bestillingsnummer: 47 175 (1/2”). Når den kompakte termostatpatron anvendes er der ingen cooltouch funktion.

Justering

Indstilling af temperatur, se ill. [4] og [5].

1. Åbn for spærreventilen, og mål vha. termometret temperaturen på det vand, der løber ud, se ill. [4].

2. Vip dækkappen (B) af, se ill. [5].

3. Løsn skruen (C).

4. Træk temperaturindstillingen (D) af.

5. Drej reguleringsmøtrikken (E), til vandet, der løber ud, er 38 °C.

6. Sæt temperaturindstillingen (D) på således, at tasten (F) peger opad, se ill. [4].

7. Skru skruen (C) i, se ill. [5].

8. Sæt dækkappen (B) på igen.

Temperaturbegrænsning

Temperaturområdet begrænses til 38 °C af sikkerhedsspærren. Ved at trykke på tasten (F) kan 38 °C-spærren overskrides.

Temperaturbegrænser

Hvis temperaturstoppet skal indstilles til 43 °C, sættes vedlagte temperaturbegrænser (D1) i temperaturindstillingen (D), se ill. [6]. Greb med formonteret temperaturstop, bestillingsnummer: 47 917 (se reservedele, foldeside II).

Betjening af spærregrebet (G), se ill. [7]. Spærregreb i midterstilling = lukket Drej spærregrebet til venstre = åbning til kar Drej spærregrebet til højre = åbning til bruser

Page 12

Bemærk ved fare for frost

Når husets anlæg tømmes, skal termostaterne tømmes separat, da der sidder kontraventiler i koldt- og varmtvandstilslutningen. Tag i den forbindelse termostaten af væggen.

Vedligeholdelse

Kontrollér alle dele, rens dem, udskift dem evt., og smør dem med specielt armaturfedt.

Luk for koldt- og varmtvandstilførslen. I. Kontraventil (H), se foldeside III ill. [8].

• Skru tilslutningsniplen (K) ud med en unbrakonøgle (12mm) ved at dreje den til højre (venstregevind).

Monteringen foretages i omvendt rækkefølge. II. Kompakt termostatpatron (A), se foldeside III, ill. [9]. Monteringen foretages i omvendt rækkefølge.

Vær opmærksom på den kompakte termostatpatrons (A),

se Detaljer. Efter alt vedligeholdelsesarbejde på den kompakte termostatpatron skal der justeres (se Justering). III. Aquadimmer (O), se foldeside III, ill. [10] og [11]. Monteringen foretages i omvendt rækkefølge. Vær opmærksom på reservedelenes monteringsposition, se Detaljer. IV. Skru mousseuren (47 924) ud, og rens den, se foldeside II. Monteringen foretages i omvendt rækkefølge.

Reservedele, se foldeside II ( * = specialtilbehør).

Pleje

Anvisningerne vedrørende pleje af dette armatur er anført i vedlagte vedligeholdelsesvejledning.

Sikkerhetsinformasjon

Forebygging av skålding

På tappesteder der utløpstemperaturen er ekstra

viktig (sykehus, skoler, sykehjem og aldershjem) anbefales i prinsippet å bruke termostater som kan begrenses til 43 °C. Som begrensning følger det med en temperaturendestopper til dette produktet. For dusjanlegg i barnehager og spesialområder i sykehjem anbefales generelt at temperaturen ikke skal overstige 38 °C. I slike tilfeller kan man bruke Grohtherm Special-termostater med spesialhåndtak for å lette termisk desinfeksjon og med tilsvarende sikkerhetsstopper. Gjeldende standarder (f.eks. EN 806-2) og tekniske bestemmelser for drikkevann må overholdes.

Bruksområde

Termostatbatterier er konstruert for varmtvannsforsyning via trykkmagasiner, og gir her den mest nøyaktige temperaturen. Ved tilstrekkelig effekt (fra 18 kW hhv. 250 kcal/min) er også elektro- hhv. gass-varmtvannsberedere egnet. Termostater kan ikke benyttes i forbindelse med lavtrykkmagasiner (åpne varmtvannsberedere). Alle termostater justeres ved fabrikken med et dynamisk trykk på 3 bar fra begge sider. Dersom det på grunn av spesielle installeringsforhold skulle oppstå temperaturavvik, må termostaten justeres for de lokale forhold (se Justering).

Tekniske data

Minimum dynamisk trykk uten etterkoblede motstander 0,5 bar Minimum dynamisk trykk med etterkoblede motstander 1 bar Maksimalt driftstrykk 10 bar Anbefalt dynamisk trykk 1–5 bar Kontrolltrykk: 16 bar Gjennomstrømning ved 3 bar dynamisk trykk ca. 20 l/min

Maksimal temperatur på varmtvannsinngang 70 °C Anbefalt maks. forhåndstemperatur (energisparing) 60 °C Termisk desinfeksjon mulig Sikkerhetssperre 38 °C Varmtvannstemperatur ved forsyningstilkoblingen min. 2 °C høyere enn blandevanntemperaturen Kaldtvannstilkobling til høyre Varmtvannstilkobling til venstre Minimum gjennomstrømning = 5 l/min Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil.

Installering

Spyl rørledningssystemet grundig før og etter installeringen (Følg EN 806)! Veggmontering

1. Monter S-tilkoblingene og sett på hylsen, skrudd sammen med rosetten, se utbrettside I, bilde [1].

2. Skru på batteriet, og kontroller at koblingene er tette.

3. Skyv hylsen med rosett på koblingsmutteren.

4. Skru rosetten mot veggen.

34 464:

5. Monter hylle, se bilde [2].

Frittstående montering

Monter tilkoblingene og skru på batteriet, se bilde [3].

Avstanden fra veggen kan økes med 30mm med et mellomstykke, se reservedeler på utbrettside II, best. nr. 46 238.

Speilvendt tilkobling (varmt til høyre - kaldt til venstre). Utskifting av kompakt termostatpatron (A), se reservedeler på utbrettside II, best. nr. 47 175 (1/2”). Når denne kompakte termostatpatronen brukes, har man ikke lenger tilgang til Cool Touch-funksjonen.

Justering

Temperaturinnstilling, se bilde [4] og [5].

1. Åpne sperreventilen og mål temperaturen på det rennende vannet med termometer, se bilde [4].

2. Løft av dekselkappen (B), se bilde [5].

3. Løsne skruen (C).

4. Trekk av temperaturvelgeren (D).

5. Drei reguleringsmutteren (E) helt til vannet som renner ut har en temperatur på 38 °C.

6. Sett på temperaturvelgeren (D) slik at knappen (F) peker opp, se bilde [4].

7. Skru inn skruen (C), se bilde [5].

8. Sett på dekselkappen (B) igjen.

Temperaturbegrensning

Temperaturområdet begrenses av sikkerhetssperren til 38 °C. 38 °C-sperren kan overskrides ved å trykke på knappen (F).

Temperatursperre

Hvis temperatursperren skal ligge ved 43 °C, skal den medfølgende temperaturbegrenseren (D1) settes inn i temperaturvelgergrepet (D), se bilde [6]. Grep med formontert temperatursperre best. nr. 47 917 (se reservedeler på utbrettside II).

Bruk av sperregrepet (G), se bilde [7]. Sperregrepet i midtstilling = lukket

Drei sperregrepet mot venstre = åpning til kranen Drei sperregrepet mot høyre = åpning til dusjen

Viktig ved fare for frost

Ved tømming av husanlegget må termostatene tømmes separat fordi det er montert tilbakeslagsventiler i kaldt- og varmtvannstilkoblingen. Termostaten må da fjernes fra veggen.

Page 13

Vedlikehold

FIN

Alle deler kontrolleres, rengjøres, skiftes ut om nødvendig og smøres inn med spesial-armaturfett.

Steng kaldt- og varmtvannstilførselen. I. Tilbakeslagsventil (H), se utbrettside III, bilde [8].

• Koblingssnippel (K) skrus ut med en 12mm unbrakonøkkel ved å dreie mot høyre (venstregjenget).

Monter i motsatt rekkefølge. II. Kompakt termostatpatron (A), se utbrettside III, bilde [9]. Monter i motsatt rekkefølge.

Merk monteringsstillingen til den kompakte termostatpatronen (A), se detalje.

Justering er nødvendig hver gang det er utført vedlikehold på den kompakte termostatpatronen (se Justering). III. Aquadimmer (O), se utbrettside III, bilde [10] og [11]. Monter i motsatt rekkefølge. Pass på enkeltdelenes monteringsstilling, se detaljbildene. IV. Skru ut og rengjør mousseuren (47 924), se utbrettside II. Monter i motsatt rekkefølge.

Reservedeler, se utbrettside II (* = ekstratilbehør).

Pleie

Informasjon om pleie av denne armaturen finnes i vedlagte pleieveiledning.

Turvallisuusohjeet

Palovammojen välttäminen

Vedenottokohdissa, joissa on kiinnitettävä erityistä huomiota ulosvirtauslämpötilaan (sairaalat, koulut,

hoito- ja vanhainkodit), suosittelemme käyttämään termostaattia, jonka lämpötilan voi rajoittaa 43 °C:een. Tässä laitteessa on lämpötilan pääterajoitin. Lastentarhojen suihkujärjestelmille ja hoitokotien erityisille alueille suositellaan yleisesti, ettei lämpötila ylittäisi 38 °C:tta. Käytä tällöin Grohtherm Special -termostaatteja, joissa on erityiskahva lämpödesinfiointia varten, ja vastaavia turvarajoittimia. Ota huomioon juomaveden voimassa olevat normit (esim. EN 806-2) ja tekniset säännöt.

Käyttöalue

Termostaattisekoittimet on tarkoitettu käytettäviksi painevaraajien kanssa; tällöin niiden lämpötilatarkkuus on parhaimmillaan. Riittävän tehokkaina (vähintään 18 kW / 250 kcal/min) myös sähkö- tai kaasuläpivirtauskuumentimet soveltuvat käyttöön. Käyttö paineettomien säiliöiden (avoimien lämmivesivaraajien) kanssa ei ole mahdollista. Kaikki termostaatit säädetään tehtaalla 3 barin molemminpuolisella virtauspaineella. Mikäli erityisten asennusolosuhteiden vuoksi esiintyy lämpötilavaihteluita, termostaatti on säädettävä paikallisia olosuhteita vastaavaksi (ks. Säätö).

Tekniset tiedot

Vähimmäisvirtauspaine ilman jälkikytkettyjä vastuksia 0,5 bar Vähimmäisvirtauspaine jälkikytkettyjen vastuksien kanssa 1 bar Enimmäiskäyttöpäine 10 bar Suositeltu virtauspaine 1 - 5 bar Testipaine 16 bar Läpivirtaus virtauspaineen ollessa 3 baria n. 20 l/min Lämpimän veden tuloliitännän enimmäislämpötila 70 °C Suositeltu enimmäistulolämpötila (energiansäästö) 60 °C Terminen desinfiointi mahdollinen Turvarajoitin 38 °C Lämpimän veden lämpötila syöttöliitännässä vähintään 2 °C korkeampi kuin sekoitetun veden lämpötila

Kylmävesiliitäntä oikealla Lämminvesiliitäntä vasemmalla Vähimmäisläpivirtaus = 5 l/min Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.

Asennus

Huuhtele putkistot huolellisesti ennen ja jälkeen asennuksen (EN 806 huomioitava)!

Seinäasennus

1. Asenna epäkeskoliitännät ja laita holkki peitelaatan kanssa yhteenruuvattuna paikalleen, ks. kääntöpuolen sivu I, kuva [1].

2. Ruuvaa sekoitin kiinni ja tarkasta liitäntöjen tiiviys.

3. Työnnä holkki ja peitelaatta liitinmutterin päälle.

4. Ruuvaa peitelaatta seinää vasten.

34 464:

5. Asenna teline, ks. kuva [2].

Tasoasennus

Asenna tasoliittimet ja ruuvaa sekoitin kiinni, ks. kuva [3]. Hanaa voidaan jatkaa 30mm:n verran jatkokappaleella,

ks. varaosat, kääntöpuolen sivu II, tilausnumero: 46 238. Päinvastainen liitäntä (lämmin oikealla - kylmä vasemmalla).

Vaihda termostaattisäätöosa (A), ks. varaosat, kääntöpuolen sivu II, tilausnumero: 47 175 (1/2”). Tätä termostaattisäätöosaa käytettäessä Cool-Touchtoimintoa ei enää ole.

Säätö

Lämpötilan säätö, ks. kuvat [4] ja [5].

1. Avaa hana ja mittaa virtaavan veden lämpötila lämpömittarilla, ks. kuva [4].

2. Käännä suojakansi (B) irti, ks. kuva [5].

3. Avaa ruuvi (C).

4. Vedä lämpötilan valintakahva (D) irti.

5. Kierrä säätömutteria (E) niin paljon, kunnes veden lämpötila on 38 °C.

6. Paina lämpötilan valintakahva (D) paikalleen niin, että painike (F) on ylhäällä, ks. kuva [4].

7. Kierrä ruuvi (C) kiinni, ks. kuva [5].

8. Paina suojakansi (B) takaisin paikalleen.

Lämpötilan rajoitus

Turvarajoitin rajoittaa lämpötilan 38 °C:een. 38 °C -rajoitin voidaan ylittää painamalla painiketta (F).

Lämpötilanrajoitin

Jos haluat rajoittaa lämpötilan 43 °C tasolle, laita oheinen lämpötilanrajoitin (D1) lämpötilan valintakahvaan (D), ks. kuva [6]. Kahva esiasennetun lämpötilanrajoittimen kanssa, tilausnumero: 47 917 (ks. varaosat kääntöpuolen sivulla II).

Sulkukahvan (G) käyttö, ks. kuva [7]. Sulkukahva keskiasennossa = suljettu Kierrä sulkukahvaa vasemmalle = vesi virtaa juoksuputkesta Kierrä sulkukahvaa oikealle = vesi virtaa suihkusta

Pakkasen varalta huomioitava

Kun tyhjennät talon putkistot, termostaatit on tyhjennettävä erikseen, koska kylmä- ja lämminvesiliitännöissä on takaiskuventtiilit. Tässä yhteydessä irrota termostaatti seinästä.

Huolto

Tarkista kaikki osat, puhdista tai vaihda tarvittaessa ja rasvaa erikoisrasvalla.

Sulje kylmän ja lämpimän veden tulo hanalle. I. Takaiskuventtiili (H), ks. kääntöpuolen sivu III kuva [8].

• Irrota liitäntänippa (K) kiertämällä sitä 12mm:n kuusiokoloavaimella oikealle (vasenkätinen kierre).

Asennus tapahtuu päinvastaisessa järjestyksessä.

Page 14

II. Termostaatti-kompaktisäätöosa (A), ks. kääntöpuolen

sivu III kuva [9]. Asennus tapahtuu päinvastaisessa järjestyksessä.

Huomaa termostaatti-kompaktisäätöosan (A) oikea asento, ks. detaljit.

Jokaisen termostaatti-kompaktisäätöosalle tehdyn huollon jälkeen on tarpeen suorittaa säätö (ks. Säätö). III. Aquadimmer-vaihdin (O), ks. kääntöpuolen III kuva [10] ja [11]. Asennus tapahtuu päinvastaisessa järjestyksessä.

Huomaa erillisosien oikea asento, ks. detaljit. IV. Kierrä poresuutin (47 924) irti ja puhdista se,

ks. kääntöpuolen sivu II. Asennus tapahtuu päinvastaisessa järjestyksessä.

Varaosat, ks. kääntöpuolen sivu II ( * = lisätarvike).

Hoito

Tämän hanan hoitoa koskevat ohjeet on annettu mukana olevassa hoito-oppaassa.

Informacje dotyczące bezpieczeństwa

Unikanie oparzeń

Przy punktach poboru ze szczególnym

przestrzeganiem temperatury wylotu (szpitale, szkoły, domy opieki i domy seniora) zalecane jest zasadniczo stosowanie termostatów zapewniających ograniczenie temperatury do 43°C. Do tego produktu dołączony jest zderzak krańcowy temperatury służący do ograniczania temperatury. Przy instalacjach prysznicowych w przedszkolach i specjalnych obszarach domów opieki zalecane jest generalnie, aby temperatura nie przekraczała 38°C. W tym celu należy stosować termostaty Grohtherm Special z uchwytem ułatwiającym termiczną dezynfekcję i odpowiednim ogranicznikiem bezpieczeństwa. Należy przestrzegać obowiązujących norm (np. EN 806-2) i reguł technicznych dotyczących wody pitnej.

Zakres stosowania

Baterie z termostatem przeznaczone są do pracy z ciśnieniowymi podgrzewaczami pojemnościowymi wody i tak stosowane zapewniają dokładną regulację temperatury wody. Przy dostatecznej mocy (od 18 kW lub 250 kcal/min) armaturę tę można także stosować z przepływowymi podgrzewaczami wody, elektrycznymi lub gazowymi. Termostatów nie można stosować z bezciśnieniowymi podgrzewaczami wody pracującymi w systemie otwartym. Wszystkie termostaty zostały wyregulowane fabrycznie dla obustronnego ciśnienia przepływu 3 bar. W przypadku odchyleń temperatury na skutek szczególnych warunków panujących w instalacji należy wyregulować termostat stosownie do lokalnych warunków pracy instalacji (zob. Regulacja).

Dane techniczne

Minimalne ciśnienie przepływu bez dodatkowych oporów 0,5 bar Minimalne ciśnienie przepływu przy dodatkowych oporach 1 bar Maks. ciśnienie robocze 10 bar Zalecane ciśnienie przepływu 1 - 5 bar Ciśnienie kontrolne 16 bar Natężenie przepływu przy ciśnieniu przepływu 3 bar

Maks. temperatura wody na dopływie wody gorącej 70 °C Maksymalna zalecana temperatura doprowadzanej wody (oszczędność energii) 60 °C Możliwa dezynfekcja termiczna Blokada bezpieczeństwa 38 °C Temperatura wody gorącej na podłączeniu dolotowym min. 2 °C wyższa od temperatury wody mieszanej

ok. 20 l/min

Doprowadzenie wody zimnej str. prawa Doprowadzenie wody gorącej str. lewa Przepływ minimalny = 5 l/min Jeżeli ciśnienie statyczne przekracza 5 bar, należy zamontować reduktor ciśnienia.

Instalacja

Przed instalacją i po niej dokładnie przepłukać przewody rurowe (przestrzegać EN 806)! Montaż w ścianie

1. Wmontować łączniki S i osadzić tulejkę połączoną z rozetką, zob. str. rozkładana I, rys. [1].

2. Wkręcić baterię i skontrolować szczelność połączeń.

3. Nasunąć tuleję z rozetką na nakrętkę złączkową.

4. Wkręcać rozetkę tak, aby przylgnęła do ściany.

34 464:

5. Zamontować pokrycie półki, zob. rys. [2].

Montaż wspornika

Zamontować doprowadzenie pionowe i wkręcić baterię, zob. rys. [3].

Wysięg można zwiększyć o 30mm przez wykorzystanie elementu przedłużającego, (zob. części zamienne, strona rozkładana II, nr kat.: 46 238.

Podłączenie odwrotne (ciepła - po prawej, zimna - po lewej). Wymienić kompaktową głowicę termostatyczną (A), zob. części zamienne, str. rozkładana II, nr kat.: 47 175 (1/2”). W przypadku zastosowania kompaktowej głowicy termostatycznej nie jest dostępna funkcja Cool-Touch, chroniąca przed oparzeniem.

Regulacja

Regulacja temperatury, zob. rys. [4] i [5].

1. Otworzyć zawór odcinający i zmierzyć temperaturę wypływającej wody przy pomocy termometru, zob. rys. [4].

2. Podważyć kołpak osłaniający (B), zob. rys. [5].

3. Odkręcić śrubę (C).

4. Zdjąć pokrętło termostatu (D).

5. Nakrętkę regulacyjną (E) obracać tak długo, aż temperatura wypływającej wody osiągnie 38 °C.

6. Nałożyć pokrętło termostatu (D) w taki sposób, aby przycisk (F) był skierowany w górę, zob. rys. [4].

7. Wkręcić śrubę (C), zob. rys. [5].

8. Założyć ponownie kołpak osłaniający (B).

Ograniczenie temperatury

Temperatura wody jest ograniczona przez blokadę bezpieczeństwa do 38 °C. Naciśnięcie przycisku (F) umożliwia wyłączenie blokady ograniczającej temperaturę wody do 38 °C

Ogranicznik temperatury

W przypadku ustawienia krańcowego ogranicznika temperatury w położeniu 43 °C, należy osadzić załączony ogranicznik temperatury wody (D1) w pokrętle termostatu (D), zob. rys. [6]. Pokrętło z zamontowanym uprzednio ogranicznikiem temperatury, nr kat.: 47 917 (zob. części zamienne, str. rozkładana II).

Obsługa pokrętła odcinającego (G), zob. rys. [7]. Pokrętło odcinające w położeniu środkowym = zamknięte Obrót pokrętła odcinającego w lewo = wypływ przez wylewkę Obrót pokrętła odcinającego w prawo = wypływ przez prysznic

W przypadku niebezpieczeństwa wystąpienia mrozu

Podczas opróżniania domowej instalacji wody, termostaty należy opróżniać oddzielnie, bowiem na doprowadzeniach wody gorącej i zimnej osadzone są zawory zwrotne. W tym celu należy zdjąć termostat ze ściany.

Page 15

Konserwacja

UAE

Sprawdzić wszystkie części, oczyścić, ewent. wymienić i przesmarować specjalnym smarem do armatury.

Zamknąć doprowadzenia wody zimnej i gorącej. I. Zawór zwrotny (H), zob. strona rozkładana III rys. [8].

• Wykręcić złączkę (K) przy pomocy klucza imbusowego 12mm przez obrót w prawo (gwint lewoskrętny).

Montaż odbywa się w odwrotnej kolejności. II. Kompaktowa głowica termostatyczna (A), zob. strona rozkładana III rys. [9].

Montaż odbywa się w odwrotnej kolejności.

Zwrócić uwagę na położenie montażowe kompaktowej głowicy termostatycznej (A), zob. szczegóły.

Po zakończeniu konserwacji kompaktowej głowicy termostatycznej należy przeprowadzić regulację (zob. Regulacja).

III. Regulator przepływu (O), zob. strona rozkładana III rys. [10] i [11]. Montaż odbywa się

Zwrócić uwagę na położenie montażowe poszczególnych części, zob. szczegóły.

IV. Odkręcić i oczyścić perlator (47 924), zob. strona rozkładana II.

Montaż odbywa się w odwrotnej kolejności. Części zamienne, zob. strona rozkładana II ( * - akcesoria specjalne).

w odwrotnej kolejności.

Pielęgnacja

Wskazówki dotyczące pielęgnacji armatury zamieszczono w załączonej instrukcji pielęgnacji.

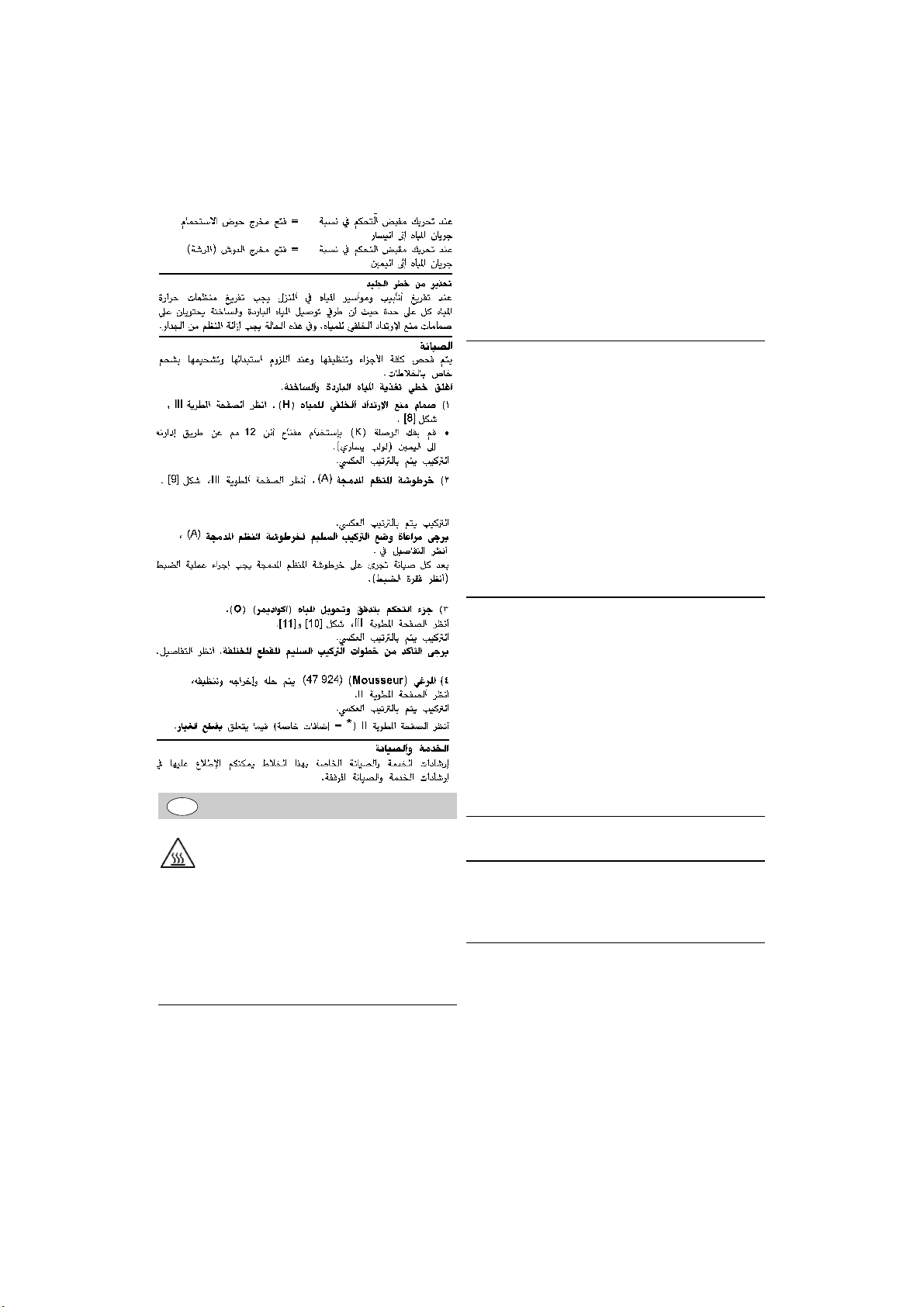

Page 16

Πληροφορίες ασφάλειας

Αποφυγή εγκαυμάτων από υγρά

Σε σημεία υδροληψίας, στα οποία πρέπει να προσέχετε

ιδιαίτερα τη θερμοκρασία εξόδου (νοσοκομεία, σχολεία και γηροκομεία) συνιστάται γενικά να τοποθετούνται θερμοστάτες με όριο θερμοκρασίας τους 43 °C. Αυτό το προϊόν διαθέτει τερματικό διακόπτη θερμοκρασίας για τον περιορισμό της. Σε συστήματα ντους σε παιδικούς σταθμούς και ειδικούς χώρους των γηροκομείων γενικά συνιστάται η θερμοκρασία να μην υπερβαίνει τους 38 °C. Γι' αυτό, χρησιμοποιείτε τους θερμοστάτες Grohtherm Special με ειδική λαβή για τη διευκόλυνση της θερμικής απολύμανσης και το αντίστοιχο στοπ ασφαλείας. Τηρείτε τους ισχύοντες κανονισμούς (π.χ. EN 806-2) και τους τεχνικούς κανόνες για το πόσιμο νερό.

Πεδίο εφαρμογής

Οι μίκτες με θερμοστάτη είναι κατασκευασμένοι για παροχή ζεστού νερού με τη χρήση συσσωρευτών πίεσης και με αυτό τον τρόπο αποδίδουν την μεγαλύτερη ακρίβεια στην επιθυμητή θερμοκρασία.

Είναι δυνατό να χρησιμοποιηθούν ταχυθερμοσίφωνες ηλεκτρικού ή γκαζιού επαρκούς ισχύος (από 18 kW ή 250 kcal/ min). Οι θερμοστάτες δεν μπορούν να χρησιμοποιηθούν σε συνδυασμό με αποσυμπιεσμένους θερμοσίφωνες αποθήκευσης (ανοιχτά συστήματα ζεστού νερού). Όλοι οι θερμοστάτες ρυθμίζονται στο εργοστάσιο σε πίεση ροής 3 bar και στις δύο πλευρές. Εάν παρουσιαστούν αποκλίσεις θερμοκρασίας λόγω ειδικών συνθηκών των υδραυλικών εγκαταστάσεων, θα πρέπει να ρυθμιστεί ο θερμοστάτης ανάλογα με τις τοπικές συνθήκες (βλ. Ρύθμιση).

Τεχ ν ικά στοιχεία

Ελάχιστη πίεση ροής χωρίς μετέπειτα αντιστάσεις 0,5 bar Ελάχιστη πίεση ροής με μετέπειτα αντιστάσεις 1 bar Μέγιστη πίεση λειτουργίας 10 bar Συνιστώμενη πίεση ροής 1 - 5 bar Πίεση ελέγχου 16 bar Παροχή με πίεση 3 bar περ. 20 l/min Μέγιστη θερμοκρασία νερού στην τροφοδοσία ζεστού νερού 70 °C Προτεινόμενη μέγ. θερμοκρασία κυκλοφορίας (εξοικονόμηση ενέργειας) 60 °C Η θερμική απολύμανση είναι δυνατή ∆ιακοπή ασφαλείας 38 °C Θερμοκρασία ζεστού νερού στη σύνδεση παροχής τουλάχιστον 2 °C Σύνδεση κρύου νερού δεξιά Σύνδεση ζεστού νερού αριστερά Ελάχιστη ροή = 5 l/min Σε πιέσεις ηρεμίας μεγαλύτερες από 5 bar θα πρέπει να τοποθετηθεί μια βαλβίδα μείωσης της πίεσης.

Εγκατάσταση

Ξεπλύνετε καλά το σύστημα σωληνώσεων πριν και μετά την εγκατάσταση (σύμφωνα με τις προδιαγραφές EN 806)! Τοπο θ έτ ηση στον τοίχο

1. Συναρμολογήστε τους συνδέσμους σχήματος S και τοποθετήστε το χιτώνιο και τη ροζέτα αφού προηγουμένως τα βιδώσετε μεταξύ τους, βλέπε αναδιπλούμενη σελίδα Ι, εικ. [1].

2. Βιδώστε το μίκτη και ελέγξτε τις συνδέσεις για στεγανότητα.

3. Σπρώξτε

4. Βιδώστε τη ροζέτα στον τοίχο.

34 464:

5. Εγκατάσταση βάση στήριξης, βλέπε εικ. [2].

Οριζόντια τοποθέτηση

Συναρμολογήστε τους συνδέσμους στηρίγματος και βιδώστε το μίκτη, βλέπε εικ. [3].

Η πρόσβαση μπορεί να επιμηκυνθεί κατά 30mm με μια προέκταση, βλέπε ανταλλακτικά, αναδιπλούμενη σελίδα II, Αρ. παραγγελίας: 46 238.

Αντιστρεπτές συνδέσεις (ζεστό δεξιά – κρύο αριστερά). Αντικαταστήστε το μηχανισμό του θερμοστάτη (A), βλέπε ανταλλακτικά στην αναδιπλούμενη σελίδα II, Αρ. παραγγελίας: 47 175 (1/2”). Εάν χρησιμοποιηθεί αυτός ο μηχανισμός θερμοστάτη δεν είναι διαθέσιμη η λειτουργία Cool-Touch.

υψηλότερη από τη θερμοκρασία νερού μίξης

το χιτώνιο με τη ροζέτα πάνω στο παξιμάδι.

Ρύθμιση

Ρύθμιση θερμοκρασίας, βλ. εικ. [4] και [5].

1. Ανοίξτε τη βαλβίδα διακοπής λειτουργίας και μετρήστε τη θερμοκρασία του εξερχόμενου νερού με ένα θερμόμετρο, βλ. εικ. [4].

2. Βγάλτε το καπάκι (B), βλέπε εικ. [5].

3. Ξεβιδώστε τη βίδα (C).

4. Τραβήξτε τη λαβή επιλογής θερμοκρασίας (D).

Page 17

5. Γυρίστε το παξιμάδι ρύθμισης (E) μέχρι το εξερχόμενο νερό

να φτάσει τη θερμοκρασία των 38 °C.

6. Περάστε τη λαβή επιλογής θερμοκρασίας (D) έτσι ώστε το πλήκτρο (F) να δείχνει προς τα εμπρός, βλέπε εικ. [4].

7. Βιδώστε τη βίδα (C), βλέπε εικ. [5].

8. Τοποθετήστε πάλι το καπάκι (B).

Περιορισμός θερμοκρασίας

Η περιοχή θερμοκρασίας περιορίζεται από ένα διακόπτη ασφάλειας στους 38 °C. Πιέζοντας το πλήκτρο (F) μπορείτε να παρακάμψετε τη διακοπή λειτουργίας στους 38 °C.

Τελ ικός διακόπτης θερμοκρασίας

Σε περίπτωση που ο τελικός διακόπτης θερμοκρασίας θέλετε να βρίσκεται στους 43 °C, τοποθετήστε τον συνοδευτικό αναστολέα θερμοκρασίας (D1) στη λαβή επιλογής θερμοκρασίας (D), βλέπε εικ. [6]. Λαβή με προσυναρμολογημένο τελικό διακόπτη θερμοκρασίας, Αρ. παραγγελίας: 47 917 (βλέπε αναδιπλούμενη σελίδα II).

Λειτουργία της λαβής διακοπής λειτουργίας (G), βλ. εικ. [7]. Λαβή διακοπής λειτουργίας στην κεντρική θέση = κλειστό Περιστροφή λαβής διακοπής λειτουργίας φραγής προς τα αριστερά = άνοιγμα προς την εκροή Περιστροφή της λαβής διακοπής λειτουργίας προς τα δεξιά = άνοιγμα προς το ντους

Προσοχή σε περίπτωση παγετού

Σε περίπτωση αποστράγγισης της υδραυλικής εγκατάστασης του σπιτιού, οι θερμοστάτες πρέπει να αδειάσουν χωριστά, διότι στις παροχές κρύου και ζεστού νερού υπάρχουν εγκατεστημένες βαλβίδες αντεπιστροφής που εμποδίζουν την αντίστροφη ροή. Στην περίπτωση αυτή πρέπει να αφαιρείται ο θερμοστάτης από τον τοίχο.

Συντήρηση

Ελέγξτε όλα τα εξαρτήματα, καθαρίστε τα, εάν χρειάζεται, αλλάξτε τα και λιπάνατέ τα με το ειδικό λιπαντικό μπαταρίας.

Κλείστε την παροχή κρύου και ζεστού νερού. I. Βαλβίδα αντεπιστροφής (H), βλέπε αναδιπλούμενη

σελίδα III εικ.[8].

• Ξεβιδώστε τον ενδέτη (Κ) με ένα εξάγωνο κλειδί 12mm με

δεξιά περιστροφή (αριστερό σπείρωμα).

Η συναρμολόγηση πρέπει να γίνει με την αντίστροφη σειρά. II. Μηχανισμός θερμοστάτη (A), βλέπε αναδιπλούμενη

σελίδα III εικ. [9]. Η συναρμολόγηση πρέπει να γίνει με την αντίστροφη σειρά.

Προσέξτε τη θέση τοποθέτησης του μηχανισμού του θερμοστάτη (A), βλ. λεπτομέρειες.

Μετά από κάθε συντήρηση του μηχανισμού θερμοστάτη είναι απαραίτητη μια ρύθμιση (βλέπε Ρύθμιση). III. ∆ιακόπτης ρύθμισης ροής νερού (O), βλέπε αναδιπλούμενη σελίδα Η συναρμολόγηση πρέπει να γίνει με την αντίστροφη σειρά. Προσέξτε τη θέση τοποθέτησης των εξαρτημάτων, βλέπε λεπτομέρειες. IV.Ξεβιδώστε το φίλτρο (47 924) και καθαρίστε το, βλέπε αναδιπλούμενη σελίδα. Η συναρμολόγηση πρέπει να γίνει με την αντίστροφη σειρά. Ανταλλακτικά, βλ. αναδιπλούμενη σελίδα II (* = προαιρετικός εξοπλισμός).

III εικ. [10] και [11].

Περιποίηση

Τις οδηγίες που αφορούν την περιποίηση αυτής της μπαταρίας μπορείτε να τις πάρετε από τις συνημμένες οδηγίες περιποίησης.

Ezpečnormace

Vyvarování se opaření

Na místech odběru, kde je důležité dbát na výstupní

teplotu (nemocnice, školy, domy s pečovatelskou službou a domovy důchodců), se v zásadě doporučuje používat termostaty, které se dají omezit na 43 °C. Proto je k tomuto produktu přiložena koncová teplotní zarážka. U sprchových zařízení v mateřských školách a ve speciálních částech domů s pečovatelskou službou je všeobecně doporučeno, aby teplota nepřekročila 38 °C. Za tímto účelem použijte speciální termostaty značky Grohtherm Special, které jsou vybaveny zvláštním madlem usnadňujícím termickou dezinfekci a odpovídající bezpečnostní zarážkou. Je třeba dodržovat platné normy (např. EN 806-2) a technická pravidla pro pitnou vodu.

Oblast použití

Baterie s termostatem jsou konstruovány pro zásobování teplou vodou ve spojení s tlakovými zásobníky a při tomto použití dosahují nejpřesnější teploty. Při dostatečném výkonu (od 18 kW resp. 250 kcal/min) jsou vhodné také elektrické nebo plynové průtokové ohřívače. Ve spojení s beztlakovými zásobníky (otevřené zásobníky na přípravu teplé vody) se termostaty nemohou používat. Všechny termostaty jsou z výroby seřízeny při oboustranném proudovém tlaku 3 bary. V případě, že se vlivem zvláštních instalačních podmínek vyskytnou teplotní rozdíly, je nutné termostat seřídit s přihlédnutím k místním poměrům (viz seřízení).

Technické údaje

Minimální proudový tlak bez dodatečně zapojených odporů 0,5 baru Minimální proudový tlak s dodatečně zapojenými odpory 1 bar Max. provozní tlak 10 barů Doporučený proudový tlak 1 - 5 barů Zkušební tlak 16 barů Průtok při proudovém tlaku 3 bary cca 20 l/min Max. teplota vody na vstupu teplé vody 70 °C Doporučená max. přívodní teplota (úspora energie) 60 °C Je možno provádět termickou dezinfekci Bezpečnostní zarážka 38 °C Teplota teplé vody je u přívodu min. o 2 °C vyšší než teplota smíšené vody Připojení studené vody vpravo Připojení teplé vody vlevo Minimální průtok = 5 l/min Při statických tlacích vyšších než 5 barů se musí namontovat redukční ventil.

Instalace

Potrubní systém před a po instalaci důkladně propláchněte (dodržujte normu EN 806)!

Montáž na stěnu

1. Namontujte S-přípojky a nasuňte objímku sešroubovanou

srůžicí, viz skládací strana I, obr. [1].

2. Našroubujte baterii a zkontrolujte těsnost spojů.

3. Objímku s růžicí nasuňte na přesuvnou matici.

4. Růžici zašroubujte až po dosednutí na stěnu.

34 464:

5. Namontujte odkládací plocha, viz obr. [2].

Montáž na vodorovnou plochu

Namontujte svislé přípojky a přišroubujte baterii, viz obr. [3]. Vyložení lze zvětšit pomocí prodloužení ještě o 30mm, viz náhradní díly skládací strana II, obj. č.: 46 238.

Page 18

Opačná montáž připojení (teplá vpravo - studená vlevo).

Výměna kompaktní termostatové kartuše (A), viz náhradní díly, skládací strana II, obj. č.: 47 175 (1/2”). Při použití této kompaktní termostatové kartuše není již zajištěná funkce Cool-Touch.

Seřízení

Seřízení teploty, viz obr. [4] a [5].

1. Otevřete uzavírací ventil a teploměrem změřte teplotu vytékající vody, viz obr. [4].

2. Sejměte krycí víčko (B) viz obr. [5].

3. Uvolněte šroub (C).

4. Stáhněte ovladač regulace teploty (D).

5. Regulační maticí (E) otáčejte tak dlouho, až vytékající voda dosáhne teplotu 38 °C.

6. Ovladač regulace teploty (D) nasaďte tak, aby tlačítko (F) ukazovalo nahoru, viz obr. [4].

7. Zašroubujte šroub (C), viz obr. [5].

8. Krycí víčko (B) opět nasuňte.

Omezení teploty

Teplotní rozsah je omezen pojistnou zarážkou na 38 °C. Zarážku pro tepelnou hranici 38 °C lze překročit stisknutím tlačítka (F).

Koncový doraz teploty

Pokud má být hranice koncového dorazu teploty 43 °C, do ovladače regulace teploty (D1) vložte přiložený omezovač teploty (D), viz obr. [6]. Rukojeť s předem namontovaným koncovým dorazem teploty obj. čís.: 47 917 (viz Náhradní díly, skládací strana I).

Obsluha ovladače průtoku (G), viz obr. [7]. Ovladač průtoku ve střední poloze = uzavření armatury Otočení ovladače průtoku doleva = otevření na výtokové

Otočení ovladače průtoku doprava = otevření na sprchu

Pozor při nebezpečí mrazu

Při vyprazdňování domovního vodovodního systému je třeba termostaty vyprázdnit samostatně, protože se v přívodu studené a teplé vody nacházejí zpětné klapky. K tomu se musí termostat vyjmout ze stěny.

Údržba

Všechny díly zkontrolujte, vyčistěte, podle potřeby vyměňte a namažte speciálním mazivem pro armatury.

Uzavřete přívod studené a teplé vody. I. Zpětná klapka (H), viz skládací strana III obr. [8].

•Připojovací vsuvku (K) vyšroubujte klíčem na vnitřní šestihrany 12mm otáčením doprava (levotočivý závit).

Montáž se provádí v obráceném pořadí. II. Kompaktní termostatová kartuše (A), viz skládací strana III, obr. [9]. Montáž se provádí v obráceném pořadí.

Dbejte na správnou montážní polohu kompaktní termostatové kartuše (A), viz detailní.

Po každé údržbě kompaktní termostatové kartuše je nutno provést seřízení (viz seřízení). III. Aquadimer (O), viz skládací strana III, obr. [10] a [11]. Montáž se provádí v obráceném pořadí.

Dbejte na správnou montážní polohu jednotlivých součástí, viz detailní obr. IV.Perlátor (47 924) vyšroubujte a vyčistěte, viz skládací

strana II. Montáž se provádí v obráceném pořadí. Náhradní díly, viz skládací strana II (* = zvláštní příslušenství).

Ošetřování

Pokyny k ošetřování této armatury jsou uvedeny v přiloženém návodu k údržbě.

hrdlo

Biztonsági információk

Leforrázásveszély elhárítása

Azon kivételi helyeken, ahol különleges figyelmet kell

fordítani az előremenő hőmérsékletre (kórházakban, iskolákban, szanatóriumokban és idősek otthonában), olyan termosztátok használatát javasoljuk, amelyeken 43 °C-os hőmérséklet-korlátozás állítható be. Ezek a termékek hőmérsékleti végálláskapcsolóval vannak ellátva. Óvodákban és szanatóriumok különleges kezelőpontjain beszerelt zuhanyozó berendezések esetében általában azt javasoljuk, hogy a hőmérséklet ne lépje túl a 38 °C-ot. Erre a célra a Grohtherm Special termosztátok olyan fogantyúval vannak ellátva, mely megkönnyíti a termikus fertőtlenítések és biztonsági leállások végrehajtását. Az ivóvízre vonatkozó összes szabványt (pl. EN 806-2) és műszaki előírást be kell tartani.

Felhasználási terület

A hőfokszabályozós-csaptelepek tárolón keresztül történő melegvíz-szolgáltatásra készültek, és ekkor a legjobb hőmérsékleti pontosságot biztosítják. Elégséges teljesítmény esetén (18 kW-tól ill. 250 kcal/perc) elektromos- ill. gázműködtetésű átfolyó-rendszerű vízmelegítők is alkalmasak. Nyomás nélküli tárolókkal (nyílt üzemű víz melegítőkkel) hőfokszabályozós csaptelepek nem használhatók. A gyártóüzemben valamennyi hőfokszabályozó bekalibrálása kétoldali, 3 bar értékű áramlási nyomás mellett történik. Ha sajátságos szerelési feltételek következtében eltérő hőmérsékletek adódnának, akkor a hőfokszabályozót a helyi viszonyokra kell beszabályozni (lásd Kalibrálás).

Műszaki adatok

Minimális áramlási nyomás utánkapcsolt ellenállások nélkül 0,5 bar Minimális áramlási nyomás utánkapcsolt ellenállásokkal 1 bar Max. üzemi nyomás 10 bar Javasolt áramlási nyomás 1 - 5 bar Próbanyomás 16 bar Átfolyás 3 bar áramlási nyomásnál kb. 20 l/perc Max. vízhőmérséklet a melegvíz befolyó nyílásánál 70 °C Ajánlott max. előtáplálási hőmérséklet (energiamegtakarítás) 60 °C Termikus fertőtlenítés lehetséges Biztonsági reteszelés 38 °C A melegvíz hőmérséklete a tápcsatlakozásnál min. 2 °C-al magasabb, mint a kevertvíz hőmérséklete Hidegvíz-csatlakozás jobb oldalon Melegvíz-csatlakozás bal oldalon Minimális átáramló mennyiség = 5 l/perc 5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő szükséges!

Felszerelés

A csővezetéket a szerelés előtt és után is alaposan öblítse át (ügyeljen az EN 806 szabványra)! Fali szerelés

1. Szereljék fel az S-csatlakozókat és nyomják fel a rozettával

összecsavarozott hüvelyt, lásd I. kihajtható oldal, [1]. ábra.

2. Csavarja rá a szerelvényt és ellenőrizze a bekötések

tömítettségét.

3. Tolja fel a hüvelyt a rozettával együtt a hollandi anyára.

4. Csavarozza a rozettát a falhoz.

34 464:

5. Szerelje fel az piperepolc, lásd [2]. ábra.

Page 19

Álló csaptelepkénti szerelés

Szerelje fel az álló szerelvényhez szükséges szerelvényeket, majd csavarozza fel a szerelvényt, lásd a [3]. ábra.

A benyúlás egy hosszabbító segítségével 30mm-rel megnövelhető, lásd alkatrészek, II. kihajtható oldal; Megr.-sz.: 46 238.

Felcserélt oldalú bekötés (meleg jobbra - hideg balra). A termosztát kompakt betétjének (A) cseréje, lásd alkatrészek II. kihajtható oldal, Megr.-sz.: 47 175 (1/2”). Ennek a termosztát kompakt betétnek az alkalmazásakor a Cool-Touch funkció már nem elérhető.

Kalibrálás

A hőmérséklet beállítása, lásd [4]. és [5]. ábra.

1. Nyissa ki az elzárószelepet és mérje meg a kifolyó víz hőmérsékletét, lásd [4]. ábra.

2. A zárósapkát (B) húzza le, lásd [5]. ábra.

3. Lazítsa meg a csavart (C).

4. A hőmérsékletválasztó fogantyút (D) húzza le.

5. Forgassa a szabályozó anyát (E) mindaddig, amíg a kifolyó víz hőmérséklete a 38 °C értéket el nem éri.

6. Úgy nyomja fel a (D) hőmérséklet-választó fogantyút, hogy a (F) gomb felfelé mutasson, lásd [4]. ábra.

7. A csavart (C) húzza meg, lásd [5]. ábra.

8. A fedőkupakot (B) ismét nyomja fel.

Hõfokkorlátozás

A hőmérséklettartományt a biztonsági reteszelés 38 °C -ra határolja be. A gomb (F) megnyomásával a 38 °C fokos reteszelés átugorható.

Hőmérséklet végütközője

Ha a hőmérséklet végütközőjének 43 °C-on kell lennie, akkor helyezze be a mellékelt (D1) hőmérséklet-korlátozót a (D) hőmérséklet-választó fogantyúba, lásd [6]. ábra. Fogantyú előszerelt hőmérséklet végütközővel rend.-sz.: 47 917 (Lásd Alkatrészek, II. kihajtható oldal).

A zárófogantyú kezelése (G), lásd [7]. ábra.. Elzáró fogantyú középállásban = zárva Elzáró fogantyú balra fordítása = nyitás a kifolyó irányába Elzáró fogantyú jobbra fordítása = nyitás a zuhany irányába

Figyelem fagyveszély esetén!

A ház vízhálózatának leürítésekor a hőfokszabályozókat külön le kell üríteni, mivel a hideg- és a melegvíz bekötéseiben visszafolyásgátlók vannak beépítve. A leürítés során a hőfokszabályozót a falról le kell venni.

Karbantartás

Ellenőrizze valamennyi alkotórészt, tisztítsa meg, esetleg cserélje ki azokat és zsírozza be őket speciális szerelvényzsírral.

Zárja el a hideg- és melegvíz vezetékeket. I. Visszafolyásgátló (H), lásd III. kihajtható oldal [8]. ábra.

• Csavarja ki a csatlakozódarabot (K) 12mm-es imbuszkulccsal jobbra forgatva (balmenetes).

Az összeszerelés fordított sorrendben történik. II. Kompakt termosztát betét (A), lásd III. kihajtható oldal [9].

ábra. Az összeszerelés fordított sorrendben történik.

Ügyeljen a kompakt termosztátbetét (A) beszerelési helyzetére, részleteket lásd.

A kompakt termosztátbetét minden karbantartását követően el kell végezni a kalibrálást (ld. Kalibrálás).

III. Aquadimmer (O), lásd III. kihajtható oldal [10]. és [11]. ábra. Az összeszerelés fordított sorrendben történik.

Ügyeljen az egyes alkatrészek beszerelési helyzetére, lásd a részletrajzot. IV.Csavarozza szét a szűrőt (47 924) és tisztítsa meg, lásd II. kihajtható oldal.

Az összeszerelés fordított sorrendben történik. Cserealkatrészek, lásd a II. kihajtható oldalt ( * = speciális tartozékok).

Ápolás

A szerelvény ápolására vonatkozó útmutatást a mellékelt ápolási utasítás tartalmazza.

Informações de segurança

Evitar queimaduras

Nas saídas com especial observância da

temperatura de saída (hospitais, escolas, lares de idosos e de repouso) recomenda-se basicamente a utilização de termóstatos, que possam ser limitados a 43 °C. Este produto é acompanhado, para limitação, de um batente final de temperatura. Nos sistemas de duche em infantários e áreas especiais de lares de repouso geralmente recomendase, que a temperatura não exceda os 38 °C. Para isso, utilizar termóstatos Grohtherm Special com pega especial para facilitação da desinfeção térmica e respetivo batente de segurança. Observar as normas (por ex. EN 806-2) e regulamentos técnicos em vigor para a água potável.

Campo de utilização

As misturadoras termostáticas são construídas para o fornecimento de água quente através de termoacumuladores de pressão e, assim montadas, permitem conseguir a maior precisão na temperatura. Com a potência suficiente (a partir de 18 kW ou 250 kcal/min), são também adequados esquentadores eléctricos ou a gás. Os termostatos não podem ser utilizados em conjugação com depósitos sem pressão (esquentadores abertos). Todos os termostatos são regulados na fábrica para uma pressão do caudal de 3 bar dos dois lados. Se, devido a condições de instalação especiais, se verificarem diferenças na temperatura, o sistema deve ser regulado para as condições locais (veja Regulação).

Dados Técnicos

Pressão de caudal mínima sem resistências ligadas a jusante 0,5 bar Pressão de caudal mínima com resistências ligadas a jusante 1 bar Pressão de serviço máx. 10 bar Pressão de caudal recomendada 1 - 5 bar Pressão de teste 16 bar Débito a 3 bar de pressão de caudal aprox. 20 l/min Temperatura máx. da água na entrada da água quente 70 °C Temperatura de caudal máx. recomendada (poupança de energia) 60 °C Possibilidade de desinfecção térmica Bloqueio de segurança 38 °C Temperatura da água quente na ligação de alimentação, no mín. 2 °C acima da temperatura da água de mistura Ligação da água fria à direita Ligação da água quente à esquerda Caudal mínimo = 5 l/min Em pressões estáticas superiores a 5 bar dever-se-á montar um redutor de pressão.

Page 20

Instalação

Antes e depois da instalação, enxaguar bem as tubagens (respeitar a norma EN 806)! Montagem à parede

1. Montar as ligações S e inserir o casquilho com o espelho enroscado, ver página desdobrável I, fig. [1].

2. Apertar a misturadora e verificar as ligações quanto à vedação.

3. Inserir o casquilho com o espelho na porca da torneira.

4. Enroscar o espelho à parede.

34 464:

5. Montar o prateleira, consultar a fig. [2].

Montagem em coluna

Montar as colunas prismáticas e apertar a misturadora, ver figura. [3].

As saliências podem ser compensadas com um prolongamento de 30mm, ver Peças sobresselentes, página desdobrável II, n° de enc.: 46 238.

Ligação com os lados invertidos (quente - à direita, fria - à esquerda). Substituir o termostato compacto (A), ver Peças sobresselentes, página desdobrável II, nº de enc.: 47 175 (1/2”). Se for aplicado este termostato compacto, deixa de haver a função Cool-Touch.

Regulação

Ajuste da temperatura, ver fig. [4] e [5].

1. Abrir a água e medir a temperatura da água corrente com um termómetro, ver fig. [4].

2. Retirar a tampa (B), ver fig. [5].

3. Soltar o parafuso (C).

4. Remover o manípulo selector da temperatura (D).

5. Rodar a porca reguladora (E) até que a água corrente atinja os 38 °C.

6. Inserir o manípulo selector da temperatura (D) de modo a que o botão (F) fique a apontar para cima, ver fig. [4].

7. Apertar o parafuso (C), ver fig. [5].

8. Voltar a encaixar a tampa (B).

Bloqueio de temperatura

O âmbito da temperatura é limitado para 38 °C pelo bloqueio de segurança. Premindo o botão (F) pode ser transposto o bloqueio de 38 °C.

Limitação da temperatura

Caso o batente de temperatura tiver de estar a 43 °C, instalar o limitador de temperatura anexo (D1) no manípulo selector de temperatura (D), ver fig. [6]. Manípulo com batente de temperatura inserido. N.º da encomenda: 47 917 (ver peças sobresselentes na página desdobrável II).

Manuseamento do manípulo de corte (G), ver fig. [7]. Manípulo de corte na posição central = fechado Rodar o manípulo de corte para a esquerda = abertura para a bica Rodar o manípulo de corte para a direita = abertura para o chuveiro

Atenção ao perigo de congelação

Ao esvaziar a instalação doméstica, os termostatos devem ser esvaziados separadamente, dado que na ligação de água fria e água quente existem válvulas anti-retorno. Para isso, a torneira deve ser retirada da parede.

Manutenção

Verificar, limpar, e eventualmente substituir todas as peças e lubrificá-las com massa especial para misturadoras.

Fechar a água fria e a água quente.

I. Válvulas anti-retorno (H), ver página desdobrável III fig. [8].

• Desapertar o bocal de ligação (K) com chave sextavada de 12mm, rodando para a direita (rosca à esquerda).

A montagem é feita pela ordem inversa. II. Cartucho termostático compacto (A), ver página desdobrável III, fig. [9]. A montagem é feita pela ordem inversa.

Atenção à posição de montagem do cartucho termostático compacto (A), ver o os pormenores.

Depois de cada manutenção no cartucho termostático compacto é necessária uma regulação (ver regulação). III. Regulador da água (Aquadimmer) (O), ver página desdobrável III, fig. [10] e [11]. A montagem é feita pela ordem inversa. Atenção à posição de montagem de cada uma das peças, ver os pormenores. IV. Desapertar e limpar o emulsor (47 924), ver página desdobrável II. A montagem é feita pela ordem inversa. Peças sobresselentes, consulte a página desdobrável II ( * = acessórios especiais).

Conservação

As instruções para a conservação desta misturadora constam nas Instruções de conservação em anexo.

Emniyet bilgileri

Haşlanmaların önlenmesi

Çıkış sıcaklığına özellikle dikkat edilmesi gereken

yerlerde (hastane, okul ve huzur evi be bakım evi) prensip olarak 43°C ile sınırlanabilen termostatların kullanılması önerilir. Bu ürünle birlikte bir sıcaklık sınırlama tertibatı verilir. Çocuk yuvalarındaki ve bakım evlerinin belirli alanlarındaki duş sistemlerinde genel olarak sıcaklığın 38°C üzerine çıkmaması önerilir. Bunun için, termik dezenfeksiyonu kolaylaştıran özel tutamaklı ve uygun emniyet tertibatlı Grohtherm Special termostatları kullanılır. İçme suyu ile ilgili yürürlükteki normlara (örneğin EN 806-2) ve teknik kurallara uyulmalıdır.

Kullanım sahası

Termostatlı bataryalar bir basınçlı kap üzerinden sıcak su temini için dizayn edilmiştir ve bu şekilde kullanıldıkları takdirde en doğru sıcaklık derecesini sağlamaktadır. Yeterli performansta (18 kW veya 250 kcal/dak’dan itibaren ) elektrikli termosifon veya doğal gazlı kombiler de uygun olur. Basınçsız su kaplarında (açık sistem sıcak su şofbenleri) bu termostatlar kullanılamaz. Bütün termostatlar fabrikada, her iki yönde uygulanan 3 bar akış basıncına göre ayarlanır. Eğer bazı özel montaj şartları nedeniyle sıcaklık sapmaları olursa, bu durumda termostat yerel şartlara göre ayarlanmalıdır (bkz. Ayarlama).

Teknik Veriler

Dirençler bağlanmadan en az akış basıncı 0,5 bar Dirençler bağlı iken en az akış basıncı 1 bar Maks. işletme basıncı 10 bar Tavsiye edilen akış basıncı 1 - 5 bar Kontrol basıncı 16 bar 3 bar akış basıncında akış yakl. 20 l/dak Sıcak su girişinde maks. su ısısı 70 °C Sıcak su çıkışındaki suyun maks. sıcaklığı (Enerji tasarrufu) 60 °C Termik dezenfeksiyon mümkün Emniyet kilidi 38 °C Kullanım esnasında sıcak suyun ısısı karışık su sıcaklığından en az 2 °C daha fazladır

Page 21

Soğuk su bağlantısı sağ

Sıcak su bağlantısı sol Minimum debi = 5 l/dak Akış basıncının 5 barın üzerinde olması durumunda, bir basınç düşürücü takılmalıdır.

Montaj

Boru sistemini kurulumdan önce ve sonra su ile temizleyin (EN 806’ya dikkat edin)! Duvar montajı

1. S-bağlantılarını monte edin ve yüksüğü rozet ile vidalanmış şekilde takın, bkz. katlanır sayfa I, şekil [1].

2. Bataryayı vidalayın ve bağlantıların sızdırmazlığını kontrol edin.

3. Kovanı rozet ile birlikte rakor somunu üzerine geçirin.

4. Rozeti duvara doğru vidalayın.

34 464:

5. Montaj tezgah, bkz. şekil [2].

Setüstü montaj

Setüstü bağlantıları monte edin ve bataryayı takınız, şekile [3] bkz.

Projeksiyonu artırmak, 30mm lik bir uzatma ile mümkündür. Bakınız katlanır sayfa II’deki yedek parça Sipariş-No.: 46 238.

Ters ya pılan bağlantı (sıcak sağa - soğuk sola). Termostat kompakt kartuşunu (A) değiştirin, bkz. yedek parçalar, katlanır sayfa II, Sipariş-No.: 47 175 (1/2”). Bu termostat kompakt kartuşu yerleştirildiğinde Cool-Touch fonksiyonu kullanılamaz.

Ayarlama

Sıcaklık-Ayarlama, bkz şekil [4] ve [5].

1. volanı açın ve akan suyun sıcaklığını termometre ile ölçün, bkz. Şekil [4].

2. Örtme klapesini (B) çıkarın, bkz şekil [5].

3. Civatayı (C) çözün.

4. Sıcaklık seçme volanını (D) çıkarın.

5. Ayarlama somununu (E), akan su 38 °C’ye ulaşıncaya kadar çevirin.

6. Isı ayar tutamağını (D) tuş (F) yukarı bakacak şekilde takın, bkz. şekil [4].

7. Cıvatayı (C) vidalayın, bkz. şekil [5].

8. Kapağı (B) tekrar takın.

Isı sınırlaması

Sıcaklık sınırı emniyet kilidi sayesinde 38 °C’a sınırlandırılmıştır. Tu şun (F) basılması ile 38 °C sınırı aşılabilir.

Isı limit kilidi

Isı limit kilidi, 43 °C’de ise, ürünle birlikte verilen ısı sınırlayıcısını (D1) ısı ayar tutamağına (D) yerleştirin, bkz. şekil [6]. Volan; önceden monte edilmiş ısı limit kilidi ile – sip.–no.: 47 917 (bkz. yedek parçalar, katlanır sayfa II).

Açma kapama kolunun (G) kullanımı, bkz. şekil [7]. Kapatma volanı orta pozisyonda = Kapalı

Kapatma volanını sola çevirin = Musluktan akış açık Kapatma volanını sağa çevirin = Duştan akış açık

Donma tehlikesine dikkat

Binanın su tesisatını boşaltma esnasında termostatlar da ayrıca boşaltma işlemine tabi tutulmalıdır, çünkü soğuk ve sıcak su bağlantılarında geri emmeyi engelleyen çek valfi bulunmaktadır. Bu işlemde batarya duvardan sökülmelidir.

Bakım

Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin ve özel batarya yağıyla yağlayın.

Soğuk ve sıcak su beslemesini kilitleme.

I. Çek valfi (H), bkz. katlanır sayfa III şekil [8].

•Bağlantı nipelini (K) 12mm lik alyen anahtarı ile sağa çevirerek sökün (sol paso).

Montajı ters yönde uygulayınız. II. Termostat kompakt kartuşu (A), bkz. katlanır sayfa III şekil [9]. Montajı ters yönde uygulayınız.

Termostat kompakt kartuşunun (A) montaj pozisyonuna dikkat edin, bkz. ayrıntılar.

Termostat kompakt kartuşunda yapılan her bakımdan sonra bir ayarlama gereklidir (bkz. Ayarlama). III. Akış ayarı (O), bkz. katlanır sayfa III şekil [10] ve [11]. Montajı ters yönde uygulayınız.

Parçaların montaj pozisyonuna dikkat edin, bkz. ayr IV. Perlatörü (Mousseur) (47 924) sökün ve temizleyin, bkz.

katlanır sayfa II. Montajı ters yönde uygulayınız.

Yedek parçalar, bkz. katlanır sayfa II ( * = Özel aksesuar).

Bakım

Bu bataryanın bakımı ile ilgili gerekli açıklamalar için lütfen birlikte verilen bakım talimatına başvurunuz.

ıntılar.

Varnostne informacije

Ochrana proti obareniu

Na miestach odberu, kde je dôležité dbať na

výstupnú teplotu (nemocnice, školy, domovy sociálnej starostlivosti a domovy pre seniorov), sa v zásade odporúča používať termostaty, ktoré sa dajú obmedziť na 43 °C. Preto je k tomuto produktu priložený koncový doraz teploty. Pri sprchovacích zariadeniach v škôlkach a vo zvláštnych častiach domovov sociálnej starostlivosti sa vo všeobecnosti odporúča, aby teplota neprekročila 38 °C. Použite preto termostaty Grohtherm Special so špeciálnou rúčkou na uľahčenie termickej dezinfekcie a s príslušným bezpečnostným dorazom. Je potrebné dodržiavať platné normy (napr. EN 806-2) a technické pravidlá pre pitnú vodu.

Oblast’ použitia

Batérie s termostatom sú konštruované na zásobovanie teplou vodou v spojení s tlakovými zásobníkmi a pri tomto použití sa dosahuje najvyššia presnost’ nastavenej teploty. Pri dostatočnom výkone (od 18 kW resp. 250 kcal/min) sú vhodné tiež elektrické alebo plynové prietokové ohrievače. V spojení s beztlakovými zásobníkmi (otvorené ohrievače vody) sa termostaty nemôžu používat’. Všetky termostaty sú z výroby nastavené pri obojstrannom hydraulickom tlaku 3 bary. V prípade, že sa v dôsledku zvláštnych inštalačných podmienok vyskytnú rozdiely nastavených teplôt, je potrebné termostat nastavit’ podľa miestnych podmienok (pozri nastavenie).

Technické údaje

Minimálny hydraulický tlak bez dodatočne zapojených odporov 0,5 baru Minimálny hydraulický tlak s dodatočne zapojenými odpormi 1 bar Max. prevádzkový tlak 10 barov Odporúčaný hydraulický tlak 1 - 5 barov Skúšobný tlak 16 barov Prietok pri hydraulickom tlaku 3 bary cca 20 l/min Max. teplota vody na vstupe teplej vody 70 °C Odporúčaná max. prietoková teplota (úspora energie) 60 °C Je možná termická dezinfekcia Bezpečnostná zarážka 38 °C Teplota teplej vody je na zásobovacej prípojke vody min. o 2 °C vyššia ako teplota zmiešanej vody

Page 22

Prípojka studenej vody vpravo

SLO

Prípojka teplej vody vľavo Minimálny prietok = 5 l/min Pri statických tlakoch vyšších než 5 barov sa musí namontovat’ redukčný ventil.

Inštalácia

Potrubný systém pred a po inštalácii dôkladne prepláchnite (dodržujte normu EN 806)! Montáž na stenu

1. Namontujte S-prípojky a nasuňte objímku zoskrutkovanú s rozetou, pozri skladaciu stranu I, obr. [1].

2. Naskrutkujte batériu a skontrolujte tesnost’ spojov.

3. Objímku s rozetou nasuňte na presuvnú maticu.

4. Rozetu naskrutkujte až ku stene.

34 464:

5. Namontujte odkladacia ploch, pozri obr. [2].

Montáž na vodorovnú plochu Namontujte zvislé prípojky a naskrutkujte batériu, pozri

obr. [3].

Vyloženie sa môže zväčšit’ použitím predĺženia o 30mm, pozri náhradné diely, skladacia strana II, obj. č.: 46 238.

Opačná montáž prípojok (teplá vpravo - studená vľavo). Výmena kompaktnej termostatovej kartuše (A), pozri náhradné diely, skladacia strana II, obj. č.: 47 175 (1/2”). Pri použití tejto kompaktnej termostatovej kartuše nie je už k dispozícii funkcia Cool-Touch.

Nastavenie

Nastavenie teploty, pozri obr. [4] a [5].

1. Otvorte uzatvárací ventil a teplomerom zmerajte teplotu vytekajúcej vody, pozri obr. [4].

2. Krycie víčko (B) vypáčte, pozri obr. [5].

3. Uvoľnite skrutku (C).

4. Vytiahnite rukovät’ regulácie teploty (D).

5. Regulačnou maticou (E) točte tak, aby vytekajúca voda dosiahla teplotu 38 °C.

6. Rukovät’ regulácie teploty (D) nasaďte tak, aby tlačidlo (F) ukazovalo smerom hore, pozri obr. [4].

7. Zaskrutkujte skrutku (C), pozri obr. [5].

8. Krycie víčko (B) opät’ nasaďte.

Obmedzenie teploty

Teplotný rozsah je ohraničený pomocou bezpečnostnej zarážky na 38 °C. Teplotnú hranicu 38 °C je možné prekročit’ zatlačením tlačidla (F).

Koncový doraz teploty

Ak má byť hranica koncového dorazu teploty 43 °C, do rukoväte regulácie teploty (D) vložte priložený obmedzovač teploty (D1), pozri obr. [6]. Rukoväť s predmontovaným koncovým dorazom teploty obj. čís.: 47 917 (pozri Náhradné diely, skladacia strana II).

Obsluha rukoväti nastavenia prietoku (G), pozri obr. [7]. Rukovät’ nastavenia prietoku

v strednej polohe = uzavretie armatúry Otočenie rukoväti

nastavenia prietoku doľava = otvorený prívod na výtokové hrdlo Otočenie rukoväti nastavenia

prietoku doprava = otvorený prívod na sprchu

Pozor pri nebezpečenstve mrazu

Pri vyprázdňovaní vodovodného systému je potrebné termostaty vyprázdnit’ samostatne, pretože v prípojkách studenej a teplej vody sú namontované spätné klapky. K tomu sa musí termostat vybrat’ zo steny.

Údržba

Všetky diely skontrolujte, vyčistite, podľa potreby vymeňte a namažte špeciálnym tukom na armatúry.

Uzavrite prívod studenej a teplej vody. I. Spätná klapka (H), pozri skladaciu stranu III obr. [8].

• Pripojovaciu vsuvku (K) vyskrutkujte vyskrutkujte imbusovým kľúčom 12mm točením smerom doprava (ľavotočivý závit).

Montáž nasleduje v opačnom poradí. II. Kompaktná termostatová kartuša (A), pozri skladaciu

stranu III, obr. [9]. Montáž nasleduje v opačnom poradí.

Dbajte na správnu montážnu polohu kompaktnej termostatovej kartuše (A) a krúžku, pozri detailný.

Po každej údržbe kompaktnej termostatovej kartuše je potrebné kartušu nastavit’ (pozri nastavenie). III. Aquadimer (O), pozri skladaciu stranu III, obr. [10] a [11]. Montáž nasleduje v opačnom poradí. Dodržte montážnu polohu jednotlivých dielov, pozri detailný obr. IV. Perlátor (47 924) vyskrutkujte a vyčistite, pozri skladaciu stranu II. Montáž nasleduje v opačnom poradí. Náhradné diely, pozri skladaciu stranu II (* = zvláštne príslušenstvo).

Ošetrovanie

Pokyny na ošetrovanie tejto armatúry sú uvedené v priloženom návode na údržbu.

Varnostne informacije

Preprečevanje oparin

Na odvzemnih mestih s posebnim poudarkom na

izhodni temperaturi (bolnišnice, šole, negovalni domovi in domovi za ostarele) je v osnovi priporočena uporaba termostatov, ki jih je mogoče omejiti na 43 °C. Temu izdelku je za omejitev priložen končni omejevalnik temperature. Pri pršnih sistemih v vrtcih in na posebnih področjih negovalnih domov je na splošno priporočeno, da temperatura ne presega 38 °C. V ta namen uporabite termostate Grohtherm Special s posebnim ročajem za olajšanje termičnega razkuževanja in ustrezne varnostne omejevalnike. Upoštevati je treba veljavne norme (npr. EN 806-2) in tehnična pravila za pitno vodo.

Področje uporabe

Termostatske baterije so izdelane za oskrbo s toplo vodo preko tlačnega zbiralnika in tako na najbolj primeren način omogočajo, da se doseže natančna temperatura. Pri zadostni zmogljivosti (od 18 kW oziroma 250 kcal/min) so primerni tudi električni ali plinski pretočni grelniki. Termostatov ni možno uporabljati v povezavi z netlačnimi zbiralniki (odprti grelniki tople vode) Vsi termostati so tovarniško naravnani, pri obojestranskem pretočnem tlaku, na 3 bare. Če pride zaradi posebnih pogojev vgradnje do odstopanj v temperaturi, je treba termostat naravnati glede na lokalne razmere (glej Uravnavanje).

Teh nični podatki

Najnižji pretočni tlak brez priključenih uporov 0,5 bar Najnižji pretočni tlak s priključenimi upori 1 bar Največji delovni tlak 10 bar Priporočeni delovni tlak 1 - 5 bar Preizkusni tlak 16 bar Pretok pri tlaku 3 bar ca. 20 l/min

Page 23

Najvišja temperatura vode na

dovodu tople vode 70 °C Priporočljiva maks. temperatura dovoda (varčevanje energije) 60 °C Mogoča je termična dezinfekcija Varnostna zapora 38 °C Temperatura tople vode na dovodnem priključku najmanj 2 °C višja od temperature mešane vode Priključek za hladno vodo desno Priključek za toplo vodo levo Najmanjši pretok = 5 l/min Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi reducirni ventil.

Napeljava

Temeljito očistite sistem cevi pred in po instalaciji (upoštevajte standard EN 806)! Montaža na steno

1. Namestite S-priključke in namestite cevko s privito rozeto, glej zložljivo stran I, sl. [1].

2. Privijte baterijo in preverite tesnjenje priključkov.

3. Potisnite cevko z rozeto na prekrivno matico.

4. Privijte rozeto na steno.

34 464:

5. Montirajte stojalo, glej sl. [2].

Stoječa montaža

Montirajte stoječe priključke in privijte baterijo, glej sliko [3].

Doseg lahko s podaljškom povečate za 30mm, glej Nadomestni deli, zložljiva stran II, št. artikla: 46 238.

Zrcalno obrnjeni priključek (toplo, desno – hladno, levo). Zamenjajte kompaktno kartušo – termostat (A), glej Nadomestni deli, zložljiva stran II, št. artikla: 47 175 (1/2”). Pri uporabi kompaktne kartuše – termostata funkcija cooltouch ni več na voljo.

Uravnavanje

Nastavitev temperature, glej sliki [4] in [5].

1. Odprite zaporni ventil in s termometrom izmerite temperaturo iztekajoče vode, glej sliko [4].

2. Dvignite pokrov (B), glej sliko [5].

3. Odvijte vijak (C).

4. Snemite ročico za regulacijo temperature (D).

5. Regulacijsko matico (E) obračajte, dokler iztekajoča voda ne doseže 38 °C.

6. Ročico za regulacijo temperature (D) namestite tako, da je tipka (F) obrnjena navzgor, glej sliko [4].

7. Privijte vijak (C), glej sliko [5].

8. Ponovno namestite pokrov (B).

Omejitev temperature

Temperaturno območje je z varnostno zaporo omejeno na 38 °C. S pritiskom na gumb (F) se prekorači zapora 38 °C.

Mejno omejilo temperature

Če želite nastaviti mejno omejilo temperature na 43 °C, v ročaj za izbiro temperature (D1) vstavite priloženi omejevalnik temperature (D), glejte sliko [6]. Ročaj z vnaprej vgrajenim mejnim omejilom temperature, št. artikla: 47 917 (glejte nadomestne dele na zložljivi strani II).

Upravljanje zaporne ročice (G), glej sliko [7]. Zaporna ročica v srednjemu položaju = zaprto Zaporna ročica obrnjena v levo = odprto za iztekanje Zaporna ročica zasukana v desno = odprto za prho

Pozor v primeru nevarnosti zmrzovanja

Pri izpraznitvi naprave morate termostate demontirati in popolnoma izprazniti, ker se v priključkih za hladno in toplo vodo nahajajo protipovratni ventili. Pri tem je treba termostat odstraniti iz stene.

Servisiranje

Vse dele preglejte, očistite, po potrebi zamenjajte in namastite s posebnim mazivom za armature.

Zaprite dotoka hladne in tople vode. I. Protipovratni ventil (H), glej zložljivo stran III; slika [8].

• Nosilec priključka (K) odvijte z imbus ključem 12mm, z vrtenjem v desno (levi navoj).

Montaža v obratnem vrstnem redu. II. Kompaktna kartuša - termostat (A), glej zložljivo stran III,

slika. [9]. Montaža v obratnem vrstnem redu.

Upoštevajte smer vgradnje kompaktne kartuše termostata (A), glej detajle.

Po vsakem servisiranju kompaktne kartuše-termostata je potrebno uravnavanje (glej Uravnavanje).

III. Regulator vodnega pretoka (O), glej zložljivo stran III, sliki [10] in [11]. Montaža v obratnem vrstnem redu. Upoštevajte položaj vgradnje posameznih delov, glej detajle.

IV. Odvijte in očistite razpršilec (47 924), glej zložljivo stran II. Montaža v obratnem vrstnem redu.

Nadomestni deli, glej zložljivo stran II (*= posebna oprema).

Nega

Navodilo za nego te armature je priloženo navodilu za uporabo.

Sigurnosne napomene

Izbjegavanje opeklina

Azon kivételi helyeken, ahol különleges figyelmet kell fordítani az előremenő hőmérsékletre (kórházakban,

iskolákban, szanatóriumokban és idősek otthonában), olyan termosztátok használatát javasoljuk, amelyeken 43 °C-os hőmérséklet-korlátozás állítható be. Ezek a termékek hőmérsékleti végálláskapcsolóval vannak ellátva. Óvodákban és szanatóriumok különleges kezelőpontjain beszerelt zuhanyozó berendezések esetében általában azt javasoljuk, hogy a hőmérséklet ne lépje túl a 38 °C-ot. Erre a célra a Grohtherm Special termosztátok olyan fogantyúval vannak ellátva, mely megkönnyíti a termikus fertőtlenítések és biztonsági leállások végrehajtását. Az ivóvízre vonatkozó összes szabványt (pl. EN 806-2) és műszaki előírást be kell tartani.

Područje primjene

Termostatske su baterije namijenjene za opskrbu toplom vodom preko tlačnih spremnika. Ako se tako koriste, postiže se najbolja točnost temperature. Kad je na raspolaganju dovoljno snage (od 18 kW odnosno 250 kcal/min), prikladni su i električni ili plinski protočni grijači vode. Termostati se ne mogu koristiti zajedno s bestlačnim spremnicima (otvorenim grijačima vode). Svi termostati tvornički su podešeni na obostrani hidraulički tlak od 3 bar. Ako zbog posebnih instalacijskih uvjeta dođe do odstupanja temperature, onda je termostat potrebno izbaždariti prema lokalnim uvjetima (pogledajte "Baždarenje").

Tehnički podaci

Minimalni hidraulički tlak bez pridodanih otpornika 0,5 bar Minimalni hidraulički tlak s pridodanim otpornicima 1 bar Maksimalni radni tlak 10 bar Preporučeni hidraulički tlak 1 - 5 bar Ispitni tlak 16 bar Protok pri hidrauličkom tlaku od 3 bar oko 20 l/min

Page 24

Maksimalna temperatura vode na

dovodu tople vode 70 °C Preporučena maksimalna polazna temperatura (ušteda energije) 60 °C Moguća termička dezinfekcija Sigurnosni zapor 38 °C Temperatura tople vode na opskrbnom priključku min. 2 °C veća od temperature miješane vode Priključak na dovod hladne vode desno Priključak na dovod tople vode lijevo Minimalni protok = 5 l/min Ako tlak mirovanja premašuje 5 bar, tada je potrebno ugraditi reduktor tlaka.

Ugradnja

Sustav cijevi prije i nakon instalacije temeljito isprati (uzeti u obzir EN 806)! Montaža na zid

1. Montirajte S-priključke i nataknite čahuru s pričvršćenom rozetom, pogledajte preklopnu stranicu I, sl. [1].

2. Navrnite bateriju i ispitajte jesu li priključci zabrtvljeni.

3. Navucite čahuru s rozetom na slijepu maticu.

4. Rozetu uvrnite prema zidu.

34 464:

5. Montirajte rešetka za odlaganje, pogledajte sl. [2].

Stojeća montaža

Montirajte stajaće priključke i uvrnite bateriju, pogledajte sl. [3]. Odmak se može povećati za 30mm pomoću produžetka,

pogledajte rezervne dijelove na preklopnoj stranici II, kataloški broj: 46 238.

Inverzni priključak (toplo desno - hladno lijevo). Zamijenite termostatski kompaktni uložak (A), pogledajte rezervne dijelove na preklopnoj stranici II, kataloški broj: 47 175 (1/2”). Kod primjene ovog termostatskog kompaktnog uloška, funkcija Cool-Touch više neće biti dostupna.

Baždarenje

Podešavanje temperature, pogledajte sl. [4] i [5].

1. Otvorite zaporni ventil i termometrom izmjerite temperaturu ispusne vode, pogledajte sl. [4].

2. Skinite pokrovnu kapicu (B), pogledajte sl. [5].

3. Odvijte vijak (C).

4. Skinite ručicu za biranje temperatute (D).

5. Okrećite regulacijsku maticu (E) sve dok temperatura ispusne vode ne dostigne 38 °C.

6. Ručicu za biranje temperature (D) nataknite tako da je tipka (F) okrenuta prema gore, pogledajte sl. [4].

7. Uvijte vijak (C), pogledajte sl. [5].

8. Ponovno nataknite pokrovnu kapicu (B).

Ograničavanje temperature

Sigurnosni zapor ograničava raspon temperatura na 38 °C. Pritiskom tipke (F) može se preskočiti graničnik za 38 °C.

Krajnji graničnik temperature

Ukoliko graničnik krajnje temperature leži kod 43 °C, umetnite graničnik temperature (D1) u ručicu za odabir temperature (D), pogledajte sl. [6]. Ručicu s prethodno montiranim krajnjim graničnikom temperature, kataloški br.: 47 917 (pogledajte Rezervni dijelovi na preklopnoj stranici II).

Rukovanje zapornom ručicom (G), pogledajte sl. [7]. Zaporna ručica u srednjem položaju= zatvoreno Okrenite zapornu ručicu ulijevo = otvaranje prema ispustu Okrenite zapornu ručicu udesno = otvaranje prema tušu

Sprečavanje šteta od smrzavanja

Prilikom pražnjenja kućnog uređaja termostati se moraju posebno isprazniti, jer se u dovodu hladne i tople vode nalaze protupovratni ventili. Zbog toga se termostat treba skinuti sa zida.

Održavanje

Pregledajte sve dijelove, očistite ih, prema potrebi zamijenite i namažite posebnom mašću za armature.

Zatvorite dovod hladne i tople vode. I. Protupovratni ventil (H), pogledajte preklopnu

stranicu III sl. [8].

• Odvrnite priključnu nazuvicu (K) imbus-ključem od 12mm okretanjem udesno (lijevi navoj).

Montaža se obavlja obrnutim redoslijedom. II. Kompaktna kartuša termostata (A), pogledajte preklopnu stranicu III, sl. [9].

Montaža se obavlja obrnutim redoslijedom.

Pripazite na točan položaj ugradnje kompaktne kartuše termostata (A), pogledajte povećane prikaze.

Nakon svakog postupka održavanja na termostatima potrebno je obaviti baždarenje (pogledajte „Baždarenje“).

III. Aquadimer (O), pogledajte preklopnu stranicu III, sl. [10] i [11]. Montaža se obavlja obrnutim redoslijedom. Pripazite na točan položaj ugradnje dijelova, pogledajte povećane prikaze. IV. Mousseur (47 924) odvrnite i očistite, pogledajte preklopnu stranicu II. Montaža se obavlja obrnutim redoslijedom. Zamjenski dijelovi, pogledajte preklopnu stranicu II ( * = poseban pribor).

Njegovanje

Upute o njegovanju ove armature možete pronaći u priloženim uputama za njegovanje.

Указания за безопасност

Предотвратяване на прегряване

В заведения, където особено трябва да се

внимава с температурата на течащата вода (болници, училища, специализирани домове за целодневна грижа и домове за възрастни хора), се препоръчва по принцип да се използват термостати, които могат да ограничат температурата до 43 °C. За тази цел към този продукт е приложен температурен ограничител. При душови съоръжения в детски градини и в специални отделения на домовете за целодневна грижа по правило се препоръчва температурата на водата да не надвишава 38 °C. За тази цел използвайте термостатите Grohtherm Special със специални ръкохватки за по-лесна термичната дезинфекция и със съответния предпазен ограничител. Трябва да се съблюдават действащите стандарти БДС EN 806-2) и техническите изисквания за питейна вода.

(напр.

Приложение

Термостатните батерии са конструирани за снабдяване с топла вода от бойлери под налягане и така използвани водят до най-голяма точност в температурата на смесената вода. При достатъчна мощност (над 18 кВат или 250 ккал./мин.) са подходящи и електрически или газови проточни водонагреватели. В комбинация с бойлери без налягане (отворени водонагреватели) термостатите не могат да се използват. Всички термостати са настроени в завода при налягане на потока на топлата и студената вода от 3 бара. Ако условията на място са различни и след инсталиране се получат отклонения в температурата, то термостатът трябва да се настрои съгласно локалните условия (виж Настройка).

Page 25

Техн ически данни

EST

Минимално налягане на потока без допълнително включени наставки 0,5 бара Минимално налягане на потока с допълнително включени наставки 1 бара Макс. работно налягане 10 бара Препоръчително налягане на потока 1 - 5 бара Изпитвателно налягане 16 бара Разход при 3 бара налягане на потока прибл. 20 л/мин Максимална температура на топлата вода при входа 70 °C Препоръчителна макс. температура (икономия на енергия) 60 °C Възможна е термична дезинфекция Предпазен ограничител 38 °C Температурата на топлата вода при захранващата връзка трябва да е мин. 2 °C по-висока от температурата на желаната смесена вода Връзка за студената вода отдясно Връзка за топлата вода отляво Минимален разход = 5 л/мин При постоянно налягане над 5 бара трябва да се вгради редуктор на налягането.

Монтаж

Водопроводната система преди и след монтаж да се промие основно (придържайте се към EN 806)! Монтаж на стена

1. Монтирайте S-връзките и поставете втулката заедно със завинтената към нея розетка, виж страница I, фиг. [1].

2. Завинтете батерията и проверете връзките за теч.

3. Избутайте втулката с розетката върху съединителната гайка.

4. Завинтете розетката към стената.

34 464:

5. Монтирайте лавица, виж фиг. [2].

Стоящ монтаж

Монтирайте стоящите връзки и завинтете батерията, виж фиг. [3].

С помощта на удължител отстоянието от стената може да се увеличи с 30мм, виж Резервни части страница II, Кат. №: 46 238.

Обратно свързване с водопроводната мрежа (топла вдясно - студена в ляво). Подменете компактния картуш на термостата (A), виж Резервни части страница II, Кат. № 47 175 (1/2”). При вграждане на компактния картуш за обратно свързване функцията Cool-Touch не може да се използва.

Настройка Настройка на температурата, виж фиг. [4] и [5].

1. Пуснете водата и измерете температурата на изтичащата вода с термометър, виж фиг. [4].

2. Свалете покривната капачка (B), виж фиг. [5].

3. Отвинтете винта (C).

4. Свалете капачката (D) на ръкохватката за регулиране на температурата.

5. Завъртете регулиращата гайка (E) докато изтичащата вода достигне 38 °C.

6. Поставете капачката (D) на ръкохватката за регулиране

на температурата така, че бутона (F) да сочи нагоре, виж фиг. [4].

7. Завинтете винта (C), виж фиг. [5].

8. Поставете отново отгоре покривната капачка (B).

Ограничаване на температурата

Температурата се ограничава чрез предпазния бутон до 38 °C. Чрез натискане на бутончето (F) ограничението до 38 °C може да бъде надхвърлено.

спирка температурна граница

В случай, че крайният ограничител на температурата трябва да бъде настроен на 43 °C, монтирайте приложения ораничител на температурата (D1) в ръкохватката за регулиране на температурата (D), виж фиг. [6]. Ръкохватка с прдварително монтиран ограничител на температурата Кат. №: 47 917 (виж Резервни части страница II).

Упра вление на спирателната ръкохватка (G), виж фиг. [7].

Спирателната ръкохватка е в средно положение = арматурата е затворена Завъртане на спирателната ръкохватка наляво = пускане на водата от

Завъртане на спирателната ръкохватка надясно = пускане на водата от душа

Внимание при опасност от замръзване

При източване на водопроводите в сградата, самите термостати също трябва да се изпразнят, тъй като при връзките за студената и топлата вода имат интегрирани еднопосочни обратни клапани. За тази цел термостатът трябва да се демонтира от стената.

Техн ическо обслужване

Проверете всички части, почистете ги, ако е необходимо подменете ги и ги смажете със специална грес за арматури.

Прекъснете подаването на студената и топлата вода. I. Еднопосочни обратни клапани (H), виж

страница III фиг.[8].

• Отвинтете съединителния нипел (K) с шестограмен

ключ 12мм чрез завъртане надясно (лява резба).

Монтажът се извършва в обратна последователност. II. Компактен картуш на термостата (A), виж страница III

фиг. [9]. Монтажът се извършва в обратна последователност.

пазвайте положението на монтаж на компактния картуш на термостата (A), виж детайлна фиг.

След всяка техническа проверка на картуша е необходима настройка (Виж Настройка).

III. Аквадимер (устройство за превключване и регулиране на потока) (O), виж страница III фиг. [10]

и [11]. Монтажът се извършва в обратна последователност.

Спазвайте реда на сглобяване на отделните части, виж детайлна фиг. IV.Развинтване и почистване на успокоителя (47 924), виж страница II.

Монтажът се извършва в обратна последователност.

Резервни части, виж стр. II ( * = Специални части).

Поддръжка

Указания за поддръжка на тази арматура можете да намерите в приложените инструкции за поддръжка.

Ohutusteave

Põletushaavade vältimine

Veetemperatuuri eriti hoolikat jälgimist nõudvatesse

asutustesse (haiglad, koolid, hoolde- ja vanadekodud) on soovituslik paigaldada vaid sellised termostaadid, millele saab seada piiriks 43 °C. Selle tootega on kaasas temperatuuri piiraja. Lasteaedade ja osade spetsiifiliste hooldekodude dušisüsteemide puhul on üldiselt soovituslik, et temperatuur ei ületaks 38 °C.

краeн

чучура за ваната

Page 26

Kasutage selleks termostaati Grohtherm Special, millel on

eriline käepide termilise desinfektsiooni lihtsustamiseks ja vastav ohutuslukk. Järgida tuleb joogiveele kehtivaid norme (nt EN 806-2) ja tehnilisi reegleid.

Kasutusala

Termostaatsegistid on konstrueeritud tarbijate varustamiseks sooja veega survestatud soojussalvestite kaudu ning nad tagavad sellisel kasutamisel suurima temperatuuri täpsuse. Piisava võimsuse korral (alates 18 kW või 250 kcal/min) sobivad ka elektri- või gaasiläbivooluboilerid. Ühendatuna surveta boileritega (lahtised veesoojendajad) ei tohi termostaate kasutada. Tehase algseadena on kõik termostaadid reguleeritud mõlemapoolse 3-baarise veesurve baasil. Kui eriliste paigaldustingimuste tõttu peaks esinema temperatuuri kõikumisi, tuleb termostaat reguleerida vastavalt kohalikele oludele (vt "Reguleerimine").

Tehnilised andmed

Minimaalne veesurve ilma voolutakistusteta 0,5 baari Minimaalne veesurve koos voolutakistustega 1 baari Maksimaalne surve töörežiimis 10 baari Soovitatav veesurve 1–5 baari Testimissurve 16 baari Läbivool 3-baarise veesurve korral ca 20 l/min Siseneva kuuma vee maksimaalne temperatuur 70 °C Vooluvee soovitatav maksimaalne temperatuur (energia säästmiseks) 60 °C Võimalik on termiline desinfektsioon Tõkesti 38 °C Kuuma vee temperatuur peab olema ühenduskohas vähemalt 2 °C kõrgem kui seguvee temperatuur. Külmaveeühendus paremal Soojaveeühendus vasakul Minimaalne läbivool = 5 l/min Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada survealandaja.

Paigaldamine

Loputage torudesüsteemi põhjalikult enne ja pärast paigaldamist (vastavalt EN 806)! Seinale paigaldamine

1. Paigaldage S-liidesed ning hülss koos selle külge kruvitud rosetiga, vt voldiku lk. I, joonis [1].

2. Kruvige segisti külge ja kontrollige ühendusi hermeetilisuse suhtes.

3. Lükake hülss koos rosetiga survemutrile.

4. Keerake rosett vastu seina.

34 464:

5. Monteerige asetuspind, vt joonist [2].

Vertikaalne paigaldamine

Paigaldage püstliidesed ja kruvige külge segisti, vt joonist [3]. Segisti ulatust saab pikendusega 30mm jagu suurendada, vt tagavaraosad, voldiku lk II, tellimisnumber: 46 238.

Vastupidine veeühendus (kuum paremat kätt - külm vasakut kätt). Vahetage termostaat-kompaktpadrun (A) välja, vt tagavaraosad, voldiku lk II, tellimisnumber: 47 175 (1/2”). Selle termostaat-kompaktpadruni paigaldamise korral ei ole Cool-Touch-funktsioon enam kasutatav.

Reguleerimine

Temperatuuri reguleerimine, vt jooniseid [4] ja [5].

1. Avage segisti ja mõõtke termomeetri abil väljavoolava vee temperatuuri, vt joonist [4].

2. Eemaldage kate (B), vt joonist [5].

3. Keerake lahti kruvi (C).

4. Eemaldage temperatuuri reguleerimisnupp (D).

5. Keerake reguleerimismutrit (E), kuni väljavoolava vee temperatuur on 38 °C.

6. Paigaldage temperatuurivaliku nupp (D) selliselt, et nupp (F) oleks suunatud üles, vt joonist [4].

7. Keerake kinni kruvi (C), vt joonist [5].

8. Pange kate (B) tagasi.

Temperatuuri piiramine

Tõkesti seab vee maksimaalseks temperatuuriks 38 °C. Vajutades nupule (F), saab 38 °C piiri ületada.

Temperatuuripiirang

Kui temperatuuripiirang peab olema 43 °C juures, asetage kaasasolev temperatuuripiiraja (D1) temperatuurivaliku nupu (D) sisse, vt joonist [6]. Käepide eelmonteeritud temperatuuripiiranguga, tellimisnumber: 47 917 (vt Tagavaraosad, voldiku lk II).

Voolumäära piiraja (G) kasutamine, vt joonist [7]. Voolumäära piiraja keskmises asendis= suletud Pöörake voolumäära piiraja vasakule = vesi voolab vanni Pöörake voolumäära piiraja paremale = vesi voolab dušši

Ettevaatust külmumisohu korral

Maja veevärgi tühjendamisel tuleb termostaadid tühjendada eraldi, sest külma- ja kuumaveeühendustes paiknevad tagasilöögiklapid. Selleks tuleb termostaatsegisti seinalt maha võtta.

Tehniline hooldus

Kõik osad tuleb kontrollida, puhastada, vajadusel asendada ja määrida spetsiaalse segistimäärdega.

Sulgege külma ja kuuma vee juurdevool. I. Tagasilöögiklapp (H), vt voldiku lk III, joonist [8].

• Keerake 12mm kuuskantvõtme abil paremale keerates välja ühendusnippel (K) (vasakkeere).

Pange segisti uuesti kokku, tehes eespool nimetatud toimingud vastupidises järjekorras. II. Termostaat-kompaktpadrun (A), vt voldiku lk III joonist [9]. Pange segisti uuesti kokku, tehes eespool nimetatud toimingud vastupidises järjekorras.

Jälgige paigaldamisel, et termostaat-kompaktpadrun (A) oleks õiges asendis, vt detaile.

Segisti tuleb seadistada pärast termostaat-kompaktpadruni iga tehnilist hooldust (vt “Reguleerimine”). III. Aquadimmer (O), vt voldiku lk III jooniseid [10] ja [11]. Pange segisti uuesti kokku, tehes eespool nimetatud toimingud vastupidises järjekorras. Paigaldamisel järgige komponentide õiget asendit, vt detaile. IV. Kruvige välja ja puhastage aeraator (47 924) vaata voldik lk II. Pange segisti uuesti kokku, tehes eespool nimetatud toimingud vastupidises järjekorras.

Tagavaraosad, vt voldiku II lk ( * = Eriosad).

Hooldamine

Hooldusjuhised on toodud segistiga kaasasolevas juhises.

Informācija par drošību

Izvairīšanās no applaucēšanās

Ūdens ņemšanas vietās, kurās īpaši jāievēro

izplūdes temperatūra (slimnīcās, mācību iestādēs, aprūpes iestādēs un pansionātos), ieteicams izmantot termostatos, kuros var iestatīt temperatūras ierobežojumu 43°C. Šis produkts ir aprīkots ar temperatūras ierobežotāju. Dušas iekārtās bērnudārzos un aprūpes iestāžu īpašās nodaļās parasti ieteicams nepārsniegt 38 °C

Page 27

temperatūru. Izmantojiet Grohtherm Special termostatus ar

īpašo rokturi, kas paredzēts termiskajai dezinfekcijai, un atbilstošu drošības ierobežotāju. Ievērojiet atbilstošos standartus (piem.,EN 806-2) un tehniskos noteikumus attiecībā uz dzeramo ūdeni.

Pielietošanas joma

Termostata ūdens maisītāji ir konstruēti hidroakumulatoru siltā ūdens apgādei. Šāda izmantošana garantē visaugstāko

temperatūras precizitāti. Ja jauda ir pietiekama (no 18 kW vai 250 kkal/min), tie ir piemēroti arī elektriskiem un gāzes caurteces ūdens sildītājiem. Termostatu nav paredzēts savienot ar ūdens sildītājiem bez hidrauliskā spiediena (atklātiem siltā ūdens sagatavotājiem). Visi termostati regulēti rūpnieciski ar abpusēju 3 bar hidraulisko spiedienu. Ja vietējo instalācijas īpatnību dēļ rodas temperatūras novirzes, termostats jānoregulē, to pielāgojot vietējiem apstākļiem (skatiet sadaļu "Regulēšana").

Tehniskie dati

Mazākais hidrauliskais spiediens bez pieslēgtām pretestībām 0,5 bar Mazākais hidrauliskais spiediens ar pieslēgtām pretestībām 1 bar Maksimālais darba spiediens 10 bar Ieteicamais hidrauliskais spiediens no 1 līdz 5 bar Pārbaudes spiediens 16 bar Ūdens plūsma pie 3 bar hidrauliskā spiediena

Maksimālā ieplūstošā siltā ūdens temperatūra 70 °C Ieteicamā maksimālā sākotnējā temperatūra (enerģijas taupīšanai) 60 °C Iespējama termiskā dezinfekcija Drošības noslēgs 38 °C Karstā ūdens temperatūra padeves savienojumā vismaz par 2 °C augstāka nekā jauktā Aukstā ūdens pieslēgums pa labi Siltā ūdens pieslēgums pa kreisi Minimālā caurtece = 5 l/min Ja miera stāvokļa spiediens lielāks par 5 bar, iemontējiet reduktoru.

Instalēšana

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc instalācijas (ievērojiet EN 806)!

Montāža pie sienas

1. Uzstādiet S veida pieslēgumus un uzlieciet saskrūvēto

2. Pieskrūvējiet ūdens maisītāju un pārbaudiet, vai pieslēgumi

3. Čaulu ar rozeti uzbīdiet uz apmaluzgriežņa.

4. Skrūvējiet rozeti pret sienu.

34 464:

5. Plaukts montāža, skatiet [2.] attēlu.

Montāža uz pamatnes

Pamatnes pieslēgumu montāža un ūdens maisītāju pieskrūvēšana, skat. [3.] attēlu.

Izvirzījuma daļu var palielināt ar pagarinājumu par 30mm (skatiet sadaļu „Rezerves daļas“ – II atvērums, pasūtījuma nr.: 46 238.

Abpusēji saskaņotais pieslēgums (silts – pa labi, auksts – pa kreisi). Termostata kompaktpatronas (A) nomaiņa, skatiet Rezerves daļas, II salokāmo pusi, pasūtījuma nr.: 47 175 (1/2") Lietojot šo termostata kompaktpatronu, vairs nav pieejama Cool-Touch funkcija.

ūdens temperatūra

uzmavu ar rozeti, skatiet I salokāmo pusi, [1.] attēlu.

ir noblīvēti.

aptuveni 20 l/min

Regulēšana

Temperatūras regulēšana, skatiet [4.] un [5.] attēlu.

1. Atvērt slēgventili un ar termometru izmērīt iztekošā ūdens

temperatūru, skatiet [4.] attēlu.

2. Noņemt nosegvāciņu (B), skat [5.] attēlu.

3. Atskrūvēt skrūvi (C).

4. Noņemt temperatūras izvēles rokturi (D).

5. Pagriezt (atvērt) regulēšanas uzgriezni (E), līdz iztekošā

ūdens temperatūra sasniedz 38 °C.

6. Temperatūras izvēles rokturi (D) uzstādiet tā, lai taustiņš(F)

atrastos augšpusē, skatiet [4.] attēlu.

7. Ieskrūvēt skrūvi (C), skatiet [5.] attēlu.

8. Atkal uzlikt nosegvāciņu (B).

Temperatūras ierobežošana

Temperatūras diapazonu ierobežo ar drošības temperatūras ierobežotāju uz 38 °C. Pārsniegt 38 °C ierobežojumu iespējams nospiežot pogu (F).

Temperatūras galējais ierobežotājs

Ja temperatūras beigu atdurei jāatrodas pie 43 °C atzīmes, ievietojiet pievienoto temperatūras ierobežotāju (D1) temperatūras izvēles rokturī (D); skatiet [6.] attēlu. Rokturis ar iemontētu temperatūras beigu atduri; pasūt. Nr.: 47 917 (skatiet nodaļu „Rezerves daļas”, II salokāmā puse).

Noslēgšanas roktura (G) lietošana, skat. [3.] attēlu. Ūdens noslēgrokturis viduspozīcijā = aizvērts Ūdens noslēgrokturi griežot pa kreisi= atvērta izplūde Ūdens noslēgrokturi griežot pa labi = atvērts dušai

Aizsardzība pret aizsalšanu

Iztukšojot mājas iekārtu, termostatus jāiztukšo atsevišķi, jo aukstā un siltā ūdens pieslēgumā atrodas atpakaļplūsmas aizturi. Veicot šo darbību, maisītājs jānoņem no sienas.

Teh nis kā apkope

Visas daļas pārbaudīt, notīrīt, nepieciešamības gadījumā nomainīt un ieziest ar speciālo ziedi ūdens maisītājiem.

Noslēgt aukstā un karstā ūdens padevi. I. Atpakaļplūsmas aizturi (H), skat. III atvēruma [8.] attēlu.

• Savienošanas nipeli (K) pieskrūvēt ar 12mm iekšējo

seškantu atslēgu, griežot to pa labi (kreisā vītne).

Salikšanu veikt apgrieztā secībā. II. Termostata kompaktpatrona (A), skat. III atvēruma [9.] attēlu.

Salikšanu veikt apgrieztā secībā.

Ievērot termostata kompaktpatronas (A) ievietošanas stāvokli, detaļas skat.

Pēc katras termostata kompaktpatronas apkopes to

ē (skatiet "Regulēšana").

jānoregul

III. Aquadimmer (O), skat. III atvēruma [10.] un [11.] attēlu. Salikšanu veiciet pretējā secībā.

Ievērot atsevišķu daļu ievietošanas stāvokli, skat. detaļas. IV.Areatoru (47 924) izskrūvēt un iztīrīt, skatiet II atvērumu.

Salikšanu veikt apgrieztā secībā.

Rezerves daļas, skat. II atvērumu ( * = Speciālie piederumi).

Kopšana

Norādījumi šī ūdens maisītāja kopšanai atrodami pievienotajā apkopes instrukcijā.

Saugos informacija

Apsauga nuo nuplikymo

Vandens ėmimo vietose, kur skiriamas ypatingas

dėmesys srauto temperatūrai (ligoninėse, mokyklose, slaugos paslaugas teikiančiose įstaigose, senelių globos namuose), rekomenduojama naudoti termostatus, ribojančius temperatūrą iki 43 °C.

Page 28

Prie šio gaminio pridedamas temperatūros ribojimo įtaisas. Rekomenduojama, kad vaikų darželiuose ir specialias slaugos paslaugas teikiančiose įstaigose naudojant dušo įrangą temperatūra neturėtų būti didesnė nei 38 °C. Šiam tikslui naudokite Grohtherm Special termostatus su specialia šiluminės dezinfekcijos rankenėle ir atitinkamu saugos įtaisu. Turi būti laikomasi geriamajam vandeniui taikomų standartų (pvz., EN 806-2) ir techninių reikalavimų.

Naudojimo sritis

Termostatiniai maišytuvai pritaikyti naudoti su slėginiais vandens kaupikliais ir užtikrina itin tikslią temperatūrą. Taip pat galima naudoti pakankamai didelio galingumo elektrinius arba dujinius tekančio vandens šildytuvus (nuo 18 kW arba 250 kcal/min.). Termostatų negalima naudoti su neslėginiais vandens kaupikliais (atvirais vandens šildytuvais). Gamykloje visi termostatai nustatomi 3 barų vandens slėgiui iš abiejų pusių. Jei dėl ypatingų montavimo sąlygų atsiranda temperatūros skirtumas, termostatą reikia sureguliuoti atsižvelgiant į vietos sąlygas (žr. skyrių „Reguliavimas“).

Techniniai duomenys

Mažiausias vandens slėgis neprijungus ribotuvų 0,5 bar Mažiausias vandens slėgis prijungus ribotuvus 1 bar Maksimalus darbinis slėgis 10 bar Rekomenduojamas vandens slėgis 1–5 bar Bandomasis slėgis 16 bar Vandens prataka esant 3 bar vandens slėgiui apie 20 l/min. Didžiausia įtekančio karšto vandens temperatūra 70 °C Rekomenduojama didžiausia ištekančio vandens temperatūra (energijos taupymas) 60 °C Galima atlikti terminę dezinfekciją Apsauginis temperatūros ribotuvas 38 °C Karšto vandens temperatūra mažiausiai 2 °C aukštesnė už maišyto vandens temperatūrą Šalto vandens jungtis dešinėje Karšto vandens jungtis kairėje Mažiausias debitas – 5 l/min. Jei statinis slėgis didesnis nei 5 bar, reikia įmontuoti slėgio reduktorių.

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to (vadovaukitės EN 806)! Tvirtinimas prie sienos

1. Sumontuokite S formos ekscentrikus ir užmaukite vienas į kitą įsuktus movą ir dangtelį, žr. I atlenkiamąjį puslapį, [1] pav.

2. Prisukite maišytuvą ir patikrinkite, ar jungtys sandarios.

3. Movą su dangteliu užmaukite ant gaubiamosios veržlės.

4. Dangtelį pritvirtinkite varžtais prie sienos.

34 464:

5. Sumontuokite padėklas, žr. [2] pav.

Tvirtinimas prie stovo

Sumontuokite stovo jungtis ir prisukite maišytuvą, žr. [3] pav.

Išsikišimas gali būti pailgintas 30mm, žr. II atlenkiamame puslapyje pavaizduotas atsargines dalis, užsakymo Nr.:46 238.

Prijungiama atvirkščiai (prie karšto vandens – dešinėje, prie šalto – kairėje pusėje). Pakeiskite termostato kompaktinę kasetę (A), žr. II atlenkiamajame puslapyje esantį skyrelį „Atsarginės dalys“, užsakymo Nr.: 47 175 (1/2"). Naudojant šią termostato kompaktinę kasetę, nebegalima „Cool-Touch“ funkcija.

Reguliavimas

Temperatūros nustatymas, žr. [4] ir [5] pav.

1. Atsukite uždarymo ventilį ir termometru išmatuokite ištekančio vandens temperatūrą, žr. [4] pav.

2. Atskirkite gaubtelį (B), žr. [5] pav.

3. Atsukite varžtą (C).

4. Numaukite temperatūros pasirinkimo rankenėlę (D).

5. Reguliavimo veržlę (E) sukite tol, kol ištekančio vandens temperatūra pasieks 38 °C.

6. Temperatūros pasirinkimo rankenėlę (D) užmaukite taip, kad mygtukas (F) būtų nukreiptas į viršų, žr. [4] pav.

7. Įsukite varžtą (C), žr. [5] pav.

8. Vėl užmaukite gaubtelį (B).

Temperatūros apribojimas

Apsauginis temperatūros ribotuvas neleidžia vandens temperatūrai pakilti aukščiau nei 38 °C. Spaudžiant mygtuką (F) galima viršyti 38 °C ribą.

Galutinė temperatūros riba

Jeigu galinė temperatūros atrama turi būti ties 43 °C, tuomet pridedamą temperatūros ribotuvą (D1) įstatykite į temperatūros nustatymo rankenėlę (D), žr. [6] pav. Rankenėlė su sumontuota galine temperatūros atrama, užsakymo Nr. 47 917 (žr. „Atsarginės dalys“, II atverčiamąjį puslapį).

Kaip naudotis uždarymo rankenėle (G), žr. [7] pav. Uždarymo rankenėlė vidurinėje

padėtyje – uždaryta. Pasukite uždarymo rankenėlę į kairę – vanduo tekės iš čiaupo. Pasukite uždarymo rankenėlę į dešinę – vanduo tekės iš dušo.

Apsauga nuo užšalimo

Jeigu vanduo išleidžiamas iš namo vandentiekio, reikia papildomai išleisti vandenį ir iš termostatų, kadangi šalto ir karšto vandens jungtyse įmontuoti atgaliniai vožtuvai. Todėl termostatą reikia nuimti nuo sienos.

Techninė priežiūra

Būtina patikrinti ir nuvalyti detales, prireikus jas pakeisti ir sutepti specialiu maišytuvo tepalu.

Uždarykite šalto ir karšto vandens sklendes. I. Atgalinis vožtuvas (H), žr. III atlenkiamajame puslapyje [8]

pav.

• Vidiniu šešiabriauniu raktu (12mm) išsukite jungiamąją įmovą (K), sukdami ją į dešinę (kairinis sriegis).

Montuokite atvirkštine tvarka. II. Termostato kompaktinė kasetė (A), žr. III atlenkiamajame puslapyje [9] pav.

Montuokite atvirkštine tvarka.

Teisingai sumontuokite termostato kompaktinę kasetę (A),

žr. detaliau. Atlikus termostato kompaktinės kasetės techninį patikrinimą, būtina ją vėl sureguliuoti (žr. skyrelį „Reguliavimas“).

III. Aquadimmer (O), žr. III atlenkiamajame puslapyje [10] ir [11] pav. Montuokite atvirkštine tvarka.

Teisingai sumontuokite detales, žr. pav. IV. Išsukite ir išvalykite purkštuką (47 924), žr. II

atlenkiamąjį puslapį. Montuokite atvirkštine tvarka.

Atsarginės dalys, žr. II atlenkiamąjį puslapį ( * – specialūs priedai).

Priežiūra

Nurodymai dėl maišytuvo priežiūros pateikti pridėtoje instrukcijoje.

Page 29

Informaţii privind siguranţa

Evitarea arsurilor

La punctele de evacuare care necesită o atenție

deosebită în ceea ce privește temperatura de ieșire (spitale, școli, sanatorii și centre de îngrijire pentru persoane vârstnice) este recomandată în mod special introducerea termostatelor, care să fie limitate la 43 °C. La acest produs este atașat un limitator de temperatură. La instalațiile de duș din grădinițe și din zonele speciale ale centrelor de îngrijire se recomandă, în general, ca temperatura să nu depășească 38 °C. În acest scop, utilizați termostatul Grohtherm Special cu mâner special pentru facilitarea dezinfecției termice și limitator corespunzător de siguranță. Trebuie respectate normele în vigoare (de exemplu, EN 806-2) și regulamentele tehnice pentru apă potabilă.

Domeniu de utilizare

Bateriile cu termostat sunt construite pentru alimentare cu apă caldă din surse sub presiune şi, dacă sunt folosite în acest mod, oferă cea mai ridicată precizie a temperaturii. Dacă dispun de o putere suficientă (peste 18 kW, respectiv 250 kcal/ min), se pot folosi şi încălzitoare instantanee electrice sau cu gaz. Bateriile cu termostat nu se pot folosi la cazane nepresurizate (cazane deschise de apă caldă). Toate termostatele sunt reglate de producător la o presiune de curgere de 3 bar în ambele părţi. Dacă, datorită condiţiilor de instalare speciale, apar abateri de temperatură, termostatul trebuie reglat în funcţie de condiţiile existente la faţa locului (a se vedea paragraful Reglaj).

Specificaţii tehnice

Presiunea minimă de curgere fără rezistenţe în aval 0,5 bar Presiunea minimă de curgere cu rezistenţe în aval 1 bar Presiunea maximă de lucru 10 bar Presiunea de curgere recomandată 1 - 5 bar Presiunea de încercare 16 bar Debitul la presiunea de curgere de 3 bar cca. 20 l/min Temperatura maximă la intrarea de apă caldă 70 °C Temperatură max. recomandată la intrarea de apă caldă (economisire energie) 60 °C Dezinfectarea termică ete posibilă Limitare de siguranţă 38 °C Temperatura apei calde la racordul de alimentare cu cel puţin 2 °C mai ridicată decât temperatura pentru apa de amestec Racord apă rece dreapta Racord apă caldă stânga Debit minim = 5 l/min La presiuni statice de peste 5 bar se va monta un reductor de presiune.

Instalarea

Spălaţi temeinic sistemul de conducte înainte şi după instalare (Se va respecta norma EN 806)! Instalare pe perete

1. Se montează racordurile tip S şi se introduc bucşa cu

rozeta, înşurubate în prealabil; a se vedea pagina pliantă I, fig. [1].

2. Se racordează bateria şi se verifică racordurile în ceea ce

priveşte etanşeitatea.

3. Se împinge bucşa cu rozetă pe piuliţa olandeză.

4. Se înşurubează rozeta spre perete.

34 464:

5. Se introduce suport, a se vedea fig. [2].

Montaj stativ

Se montează racordurile stative şi se strânge bateria, a se vedea fig. [3].

Ieşirea poate fi lungită cu un prelungitor de 30mm; a se vedea lista cu piese schimb de pe pagina pliantă II, nr. de comandă:46238.

Racorduri inversate (cald dreapta - rece stânga). Se înlocuieşte cartuşul termostatic compact (A); a se vedea piesele de schimb de pe pagina pliantă II, nr. de comandă: 47 175 (1/2”). La utilizarea acestui cartuş termostatic compact, funcţia CoolTouch nu mai este disponibilă.

Reglarea

Pentru reglajul temperaturii consultaţi fig. [4] şi [5].

1. Se deschide robinetul şi se măsoară cu un termometru temperatura apei care curge; a se vedea fig. [4].

2. Se scoate dopul (B); a se vedea fig. [5].

3. Se slăbeşte şurubul (C).

4. Se scoate butonul de reglaj temperatură (D).

5. Se roteşte piuliţa de reglaj (E) până când apa care curge atinge temperatura de 38 °C.

6. Se introduce maneta de reglaj a temperaturii (D) în aşa fel, încât tasta (F) să fie orientată în sus; a se vedea fig. [4].

7. Se strânge şurubul (C); a se vedea fig. [5].

8. Se montează la loc dopul (B).

Limitarea temperaturii

Prin limitarea de siguranţă, domeniul de reglaj al temperaturii este plafonat la 38 °C. Prin apăsarea clapetei (F) se poate depăşi limita de 38 °C.

Limitatorul de temperatură

Dacă opritorul de limitare temperatură trebuie să fie plasat pe 43 °C, se introduce limitatorul de temperatură (D1) livrat cu produsul în maneta de selectare temperatură (D); a se vedea fig. [6]. Maneta cu opritorul de limitare temperatură, nr. catalog: 47 917 (a se vedea pagina pliantă II).

Acţionarea manetei de închidere (G), a se vedea fig. [7]. Maneta de închidere în poziţia de mijloc = închis Se roteşte maneta de închidere spre stânga = deschidere spre ieşire cadă Se roteşte maneta de închidere spre dreapta = deschidere spre duş

Atenţie la pericolul de îngheţ

La golirea instalaţiei de apă a clădirii, termostatele se vor goli separat deoarece, pe reţelele de alimentare cu apă rece şi apă caldă, se găsesc supape de reţinere. Pentru aceasta, bateria se va demonta de pe perete.

Întreţinere

Se verifică toate piesele, se curăţă, eventual se înlocuiesc, apoi se gresează cu vaselină specială pentru armături.

Se întrerupe alimentarea cu apă rece şi caldă. I. Supapa de reţinere (H), a se vedea pagina pliantă III fig. [8].

•Se deşurubează niplul de racord (K) cu cheia imbus de 12mm prin rotire spre dreapta (filet pe stânga).

Instalarea se face în ordine inversă. II. Cartuş compact termostat (A), a se vedea pagina pliantă III, fig. [9].

Instalarea se face în ordine inversă.

Se vor respecta poziţia de montaj a cartuşului compact termostat (A), a se vedea detalii.

După fiecare intervenţie asupra cartuşului compact termostat e necesar un nou reglaj (a se vedea paragraful Reglaj).

III. Reductorul de debit (O); a se vedea pagina pliantă III fig. [10] şi [11]. Instalarea se face în ordine inversă.

Trebuie respectate poziţiile individuale de monaj, as se vedea Detalii.

Page 30

IV. Se deşurubează şi se curăţăAeratorul (47 924); a se

vedea pagina pliantă II. Instalarea se face în ordine inversă.

Piese de schimb; a se vedea pagina pliantă II ( * = accesorii speciale).

Îngrijire

Indicaţiile de îngrijire pentru această baterie se găsesc în instrucţiunile de îngrijire ataşate.

安全说明

防止烫伤对于对出水点处的出水口温度非常敏感的场合（医院、学校、护理站和疗养院等），建议在安装恒温设

备时采取措施将水温限制在 43 °C 以下。本产品配备适温终止。一般而言，对于护理站和照护中心的特定区域，建议淋浴系统的温度不要超过 38 °C。使用带有特殊手柄的 Grohtherm Special 恒温器来进行温控消毒和相应的安全停控。必须遵守适用的饮用水标准（如 EN 806-2）和技术规定。

应用

恒温龙头适用于通过增压式蓄热热水器供应热水的环境，此时它可提供最精确的温度控制。若功率输出充足（不小于 18 千瓦或 250 千卡 / 分钟），还可以用于电子即热热水器或燃气即热热水器。恒温龙头不能与非承压式蓄热热水器一起使用。出厂前，所有恒温龙头的两端均在 3 巴的水流压强下进行过调节。若由于特殊的安装条件产生了温度偏差，则必须针对当地条件对恒温龙头进行调节，请参见 “ 调节 ” 部分。

技术参数

无下游阻力时的最小水流压强 0.5 巴有下游阻力时的最小水流压强 1 巴最大工作压强 10 巴建议的水流压强 1 - 5 巴测试压强： 16 巴水流压强为 3 巴时的流量约 20 升 / 分钟供应热水时的最高水温 70 °C 建议的最高水流温度（节能） 60 °C 可采用温控消毒安全停止器 38 °C 进水管端的热水温度至少比混水温度高 2°C 冷水进水管接右侧热水进水管接左侧最低流量 = 5 升 / 分钟如果静压超过 5 巴，必须加装减压阀。

安装

安装前后务必彻底冲洗所有管件 ( 考虑到 EN 806)。壁挂式安装

1. 安装 S 型接头、连接套管并加装面盖，请参见折页 I 的图 [1]。

2. 拧上龙头并检查连接是否存在

3. 将带面盖的套管推入接头螺母。

4. 用螺钉将面盖固定在墙上。

34 464:

5. 装上套管，参见图 [2]。柱管接头安装和拧上龙头并检查连接是否，请参见图 [3]。

利用接长节可以将出水口延长 30 毫米。接长节的信息可以在折页 II 的 “ 备件 ” 部分找到，产品号为：46 238。

渗漏。

反向连接（右侧接热水管，左侧接冷水管）。更换恒温阀芯 (A)，请参见折页 II 中的 “ 备件 ” 部分，产品编号为 47 175 (1/2")。使用此恒温阀芯时，冷触 (Cool Touch) 功能将失效。

调节

温度调节，请参见图 [4] 和 [5]。

1. 打开截止阀，用温度计检查水温，请参见图 [4]。

2. 卸下温度选择手柄 (B)，请参见图 [5]。

3. 拧 (C).

4. 拉断温度的选择 (D).

5. 旋转调节螺母 (E)，直至水温达到 38 °C。

6. 安装温度控制手柄 (D)，使按钮 (F) 朝上，参见图 [4]。

7. 拧在 (C)，请参见图 [5]。

8. 螺丝帽回来 (B).

温度限制安全停止器将温度范围限定为 38 °C。可通过按下按钮 (F) 改变 38 °C 这一限值

温度上限如果温度上限设定为 43 °C，将附带的温度限制器 (D1) 插入温度选择手柄 (D)，如图 [6] 所示。请使用预先安装好的温度上限停止器，产品编号为 47 917 （请参见折页 II 中的备件）。

截止阀手柄 (G) 操作，参见图 [7]。关闭把手位于中央位置 = 关闭逆时针旋转关闭把手 = 从出水嘴排水顺时针旋转关闭把手 = 从花洒排水

防冻由于冷热水装置中装有单向阀，当自来水管中的水排干时，必须对恒温器单独进行排水。为此，必须从墙上卸下龙头。

维护

检查和清洁所有零件，必要时进行更换，使用专用润滑油脂润滑零件。

关闭冷热水进水管。

I. 单向阀 (H)，参见折页 III 图 [8]。

• 使用 12 毫米的内六角扳手沿顺时针方向拧动左旋螺纹的接头

螺纹套管 (K)，将其卸下。

安装时请按相反顺序进行。

II.

恒温阀芯 (A)，参见折页 III，图 [9]。

安装时请按相反顺序进行。请按照恒温和温度控制手柄 (A) 的正确安装位置进行安装，详

见。每次对恒温阀芯进行维护操作后，都需要重新调节，请参见 “

调节 ” 部分。

综合开关分水器 (O)，参见折页 III，图 [10] 和图 [11]。

III.

安装时请按相反顺序进行。

请按照各个组件的正确安装位置进行安装，参见详细信息。 IV. 拧下和清洗出水嘴 (47 924)，参见折页 II。

安装时请按相反顺序进行。备件，参见折页 II （* = 特殊零件）。

保养

有关保养该装置的指导说明，请参考附带的 “ 保养指南 ”。

Page 31

RUS

Информация по технике безопасности

Предотвращение ожогов

В местах забора, где обращается особое

внимание на температуру на выходе (в больницах, школах, домах для престарелых и инвалидов), настоятельно рекомендуется устанавливать термостаты с ограничением температуры до 43 °C. Данное изделие для ограничения температуры имеет концевой упор. В душевых установках в детских садах и специальных помещениях домов для инвалидов рекомендуется не превышать температуру 38 °C. Для этого термостаты Grohtherm Special эксплуатируются со специальной ручкой, облегчающей термическую дезинфекцию и используемой в качестве соответствующего безопасного ограничителя. Необходимо соблюдать действующие нормы (например, стандарт EN 806-2) и технические рекомендации для питьевой воды.

Область применения

Термостаты сконструированы для обеспечения потребителя водой и обеспечивают самую высокую точность температуры смешанной воды. При достаточной мощности (начиная с 18 кВт или 250 ккал/мин.) можно использовать также электрические или газовые проточные водонагреватели. Эксплуатация термостатов совместно с безнапорными накопителями (с открытыми водонагревателями) не предусмотрена. Все термостаты отрегулированы на заводе на давление горячей и холодной воды 3 бара. Если вследствие особых условий монтажа возникают отклонения температуры, то термостат необходимо отрегулировать в соответствии с местными условиями (см. раздел Регулировка).

Техн ические данные

Минимальное давление воды без подключенных сопротивлений 0,5 бар

Минимальное давление воды с подключенными сопротивлениями 1 бар Максимальное рабочее давление 10 бар Рекомендуемое давление воды 1 - 5 бар Испытательное давление 16 бар Расход воды при давлении 3 бар прибл. 20 л/мин Максимальная температура горячей воды на входе 70 °C Рекомендуемая макс. температура в подающем водопроводе (экономия энергии) 60 °C Возможна термическая дезинфекция Кнопка безопасности 38 °C Температ ура горячей воды в подсоединении распределительного водопровода минимум на 2 °C выше температуры смешанной воды Подключение холодной воды справа Подключение горячей воды слева Минимальный расход = 5 л/мин При давлении в водопроводе более 5 бар рекомендуется установить редуктор давления.

Уст ановк а

Перед установкой и после установки тщательно промыть систему трубопроводов (соблюдать EN 806)! Настенный монтаж

1. Устан ови ть S-образные эксцентрики и гильзу

телескопического отражателя, см. складной лист I, рис.[1].

2. Привинтить смеситель и проверить соединения на

герметичность.

3. Надеть гильзу телескопического отражателя на накидную гайку.

4. Ввинтить отражатель в стену.

34 464:

5. Установит ь место для хранения, см. рис.[2].

Вертикальный монтаж

Смонтировать крепления вертикального монтажа и привинтить смеситель, см. рис. [3].

При помощи удлинителя можно увеличить вынос на 30мм (см. раздел Запчасти, складной лист II, артикул №: 46 238).

Обратное подключение (горячая вода справа - холодная слева). Заменить термоэлемент (A), см. раздел Запчасти, складной лист II, артикул №: 47 175 (1/2”). При применении этого термоэлемента функция Cool-Touch отсутствует.

Регулировка

Уст ано вк а температуры, см. рис. [4] и [5].

1. Открыть запорный вентиль и замерить термометром температуру вытекающей воды, см. рис. [4].

2. Снять колпачок (B), см. рис. [5].

3. Отвинтить винт (C).

4. Снять ручку выбора температуры (D).

5. Поворачивать регулировочную гайку (E) до тех пор, пока температура вытекающей воды не достигнет 38 °C.

6. Надеть ручку выбора температуры (D) таким образом, чтобы кнопка (F) указывала вверх, см. рис. [4].

7. Ввинтить винт (C), см. рис. [5].

8. Снова надеть колпачок (B).

Ограничение температуры

Температуры ограничивается с помощью кнопки безопасности на 38 °C. Нажимая на кнопку (F), можно превысить температуру 38 °C.

Ограничитель температуры

Если упор для ограничения температуры должен находиться на 43 °C, то вставить прилагаемый ограничитель температуры (D1) в ручку выбора температуры (D), см. рис. [6]. Ручка с предварительно установленным упором для ограничения температуры, артикул №: 47 917 (см. запчасти, складной лист II).

Обслуживание запорной ручки (G), см. рис. [7].

Запорная ручка в среднем положении = закрыто Поворот запорной ручки влево = открыто на излив Поворот запорной ручки вправо = открытие душа

Внимание, опасность замерзания

При выпуске воды из водопроводной сети зданий термостаты следует опорожнять отдельно, так как в подсоединениях холодной и горячей воды предусмотрены обратные клапаны. При этом термостат следует снять со стены.

Техн ическое обслуживание

Все детали проверить, очистить, при необходимости заменить и смазать специальной смазкой для арматуры.

Перекрыть подачу холодной и горячей воды. I. Обратный клапан (H), см. складной лист III, рис.[8].

• Отвинтить соединительный ниппель (К) при помощи шестигранного ключа на 12мм, вращая его вправо (левая резьба).

Монтаж производится в обратной последовательности.

Page 32

II. Терм оэлем ент (A), см. складной лист III, рис. [9]. Монтаж производится в обратной последовательности.

Соблюдать монтажное положение термоэлемента (A),

см. детали. После каждого выполнения работ по техобслуживанию

термоэлемента необходимо произвести регулировку (см. раздел Регулировка).

III. Аквадиммер (O), см. складной лист III, рис. [10] и [11]. Монтаж производится в обратной последовательности.

Соблюдать монтажное положение отдельных деталей,

см. детали.

IV.Аэратор (47 924) вывинтить и прочистить, см. складной лист II.

Монтаж производится в обратной последовательности. Запасные части, см. складной лист II ( * = Специальные

принадлежности).

Уход

Указания по уходу за настоящим изделием приведены в прилагаемой инструкции по уходу.

Термостат

Комплект поставки 34 174 34 175 34 176 34 464

скрытый смеситель XXX надфундаментная часть

центральный термостат надфундаментная часть

смеситель для ванны надфундаментная часть

смеситель для душа гарнитур для душа

Техническое руководство XXXX

Инструкция по уходу

Вес нетто, кг 4,24,05,04,4

Дата изготовления: см. маркировку на изделии Срок эксплуатации согласно гарантийному талону. Изделие сертифицировано.

Grohe AG, Германия

XXXX

Page 33

Page 34

*19 377

*19 332

III

Page 35

Page 36

2014/03/21

www.grohe.com

+49 571 3989 333

[email protected]

+43 1 68060

[email protected]

AUS

Argent Sydney

+(02) 8394 5800

Argent Melbourne

+(03) 9682 1231

+32 16 230660

[email protected]

+359 2 9719959

[email protected]

CAU

+99 412 497 09 74

[email protected]

CDN

+1 888 6447643

[email protected]

+41 448777300

[email protected]

+86 21 63758878

+357 22 465200

+420 277 004 190

+45 44 656800

+34 93 3368850

EST

+372 6616354

[email protected]

+33 1 49972900

[email protected]

FIN

+358 10 8201100

+44 871 200 3414

+30 210 2712908

+36 1 2388045

+852 2969 7067

+39 2 959401

IND

+91 124 4933000

+354 515 4000

+81 3 32989730

+7 727 311 07 39

+372 6616354

+372 6616354

MAL

+1 800 80 6570

[email protected]

+47 22 072070

[email protected]

+31 79 3680133

[email protected]

+09/373 4324

+351 234 529620

+48 22 5432640

+62 21 2358 4751

+40 21 2125050

ROK

+82 2 559 0790

[email protected]

+63 2 8041617

RUS

+7 495 9819510

[email protected]

+46 771 141314

[email protected]

SGP

+65 6 7385585

+420 277 004 190

+66 2610 3685

+90 216 441 23 70

+38 44 5375273

USA

+1 800 4447643

[email protected]

+84 8 5413 6840

[email protected]

BiH

SLO

SRB

+385 1 2911470

[email protected]

Eastern Mediterranean, Middle East - Africa Area Sales Office:

+357 22 465200

[email protected]

UAE YEM

+971 4 3318070

[email protected]

Far East Area Sales Office:

+65 6311 3600

[email protected]
