46 048

Bitte diese Anleitung an den Benutzer der Armatur weitergeben!
Please pass these instructions on to the end user of the fitting.

S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

I

1

2

A

B

3

X

C

II

D

Anwendungsbereich

Betrieb ist möglich mit:

• Druckspeichern

• Thermisch gesteuerten Durchlauferhitzern

• Hydraulisch gesteuerten Durchlauferhitzern

Ein Betrieb mit drucklosen Speichern (offene Warmwasserbereiter)
ist nicht

Technische Daten

• Fließdruck

- min. 0,5 bar

- empfohlen 1 - 5 bar

• Betriebsdruck max. 10 bar

• Prüfdruck 16 bar

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.
Höhere Druckdifferenzen zwischen Kalt- und Warmwasseran­schluß sind zu vermeiden!

• Durchfluß bei 3 bar Fließdruck: ca. 27 l/min

• Temperatur

• Wasseranschluß warm - links

kalt - rechts

Hinweis:

Durch Verwendung einer 3-Wege-Umstellung besteht die
Möglichkeit, diese Armatur mit Kopf- und Handbrausegarnitur
zu kombinieren.
Bei der Kombination von UP-Batterien mit Wannenfüll- und Über­laufgarnituren ist folgendes zu beachten:

• Laut TRWI DIN 1988, Teil 4, ist das Zwischenschalten eines

Wichtig:
Bei allen Unterputzbatterien dürfen im Abgang (Mischwasser­leitung) keine Absperrventile nachgeschaltet werden.

möglich.

Warmwassereingang: max. 80 °C
Zur Energieeinsparung empfohlen: 60 °C

Rohrunterbrechers mit DIN-DVGW-Prüfzeichen vorgeschrieben.

Installation

Einbauwand vorfertigen

Löcher für Einhandmischer sowie Schlitze für die Rohrleitungen
erstellen (siehe DIN 1053).

Einhandmischer mit Einbauschablone einbauen.

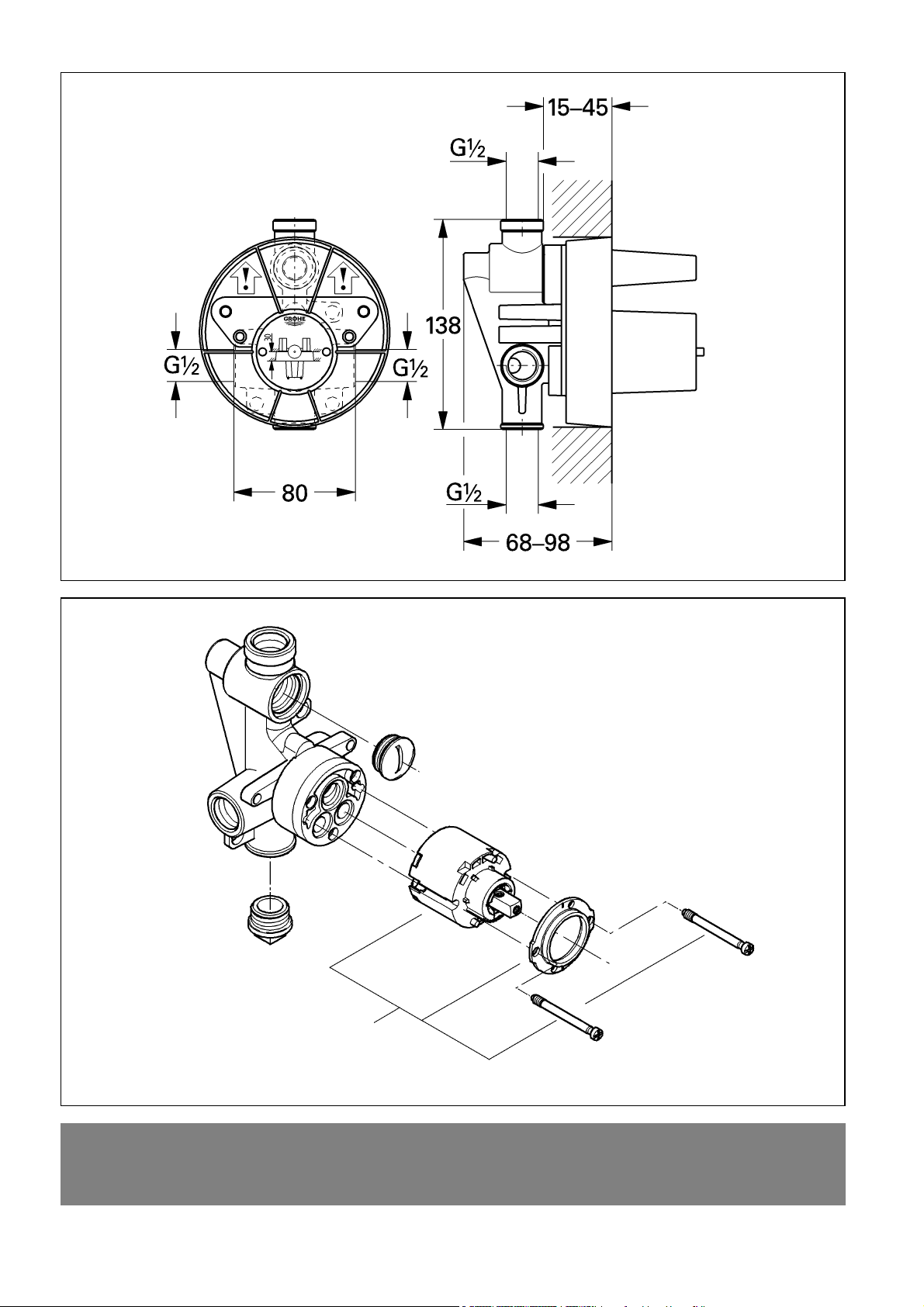

Zulässige Toleranzen sind aus der Maßzeichnung ersichtlich, siehe
Klappseite I.
Die fertige Wandoberfläche (A) muß im Bereich (X) der Einbau­schablone liegen, siehe Klappseite II, Abb. [1].
Beachten Sie, daß der Pfeil auf der Einbauschablone nach oben
zeigen muß.
Der Warmwasseranschluß muß links, der Kaltwasseranschluß
rechts erfolgen.

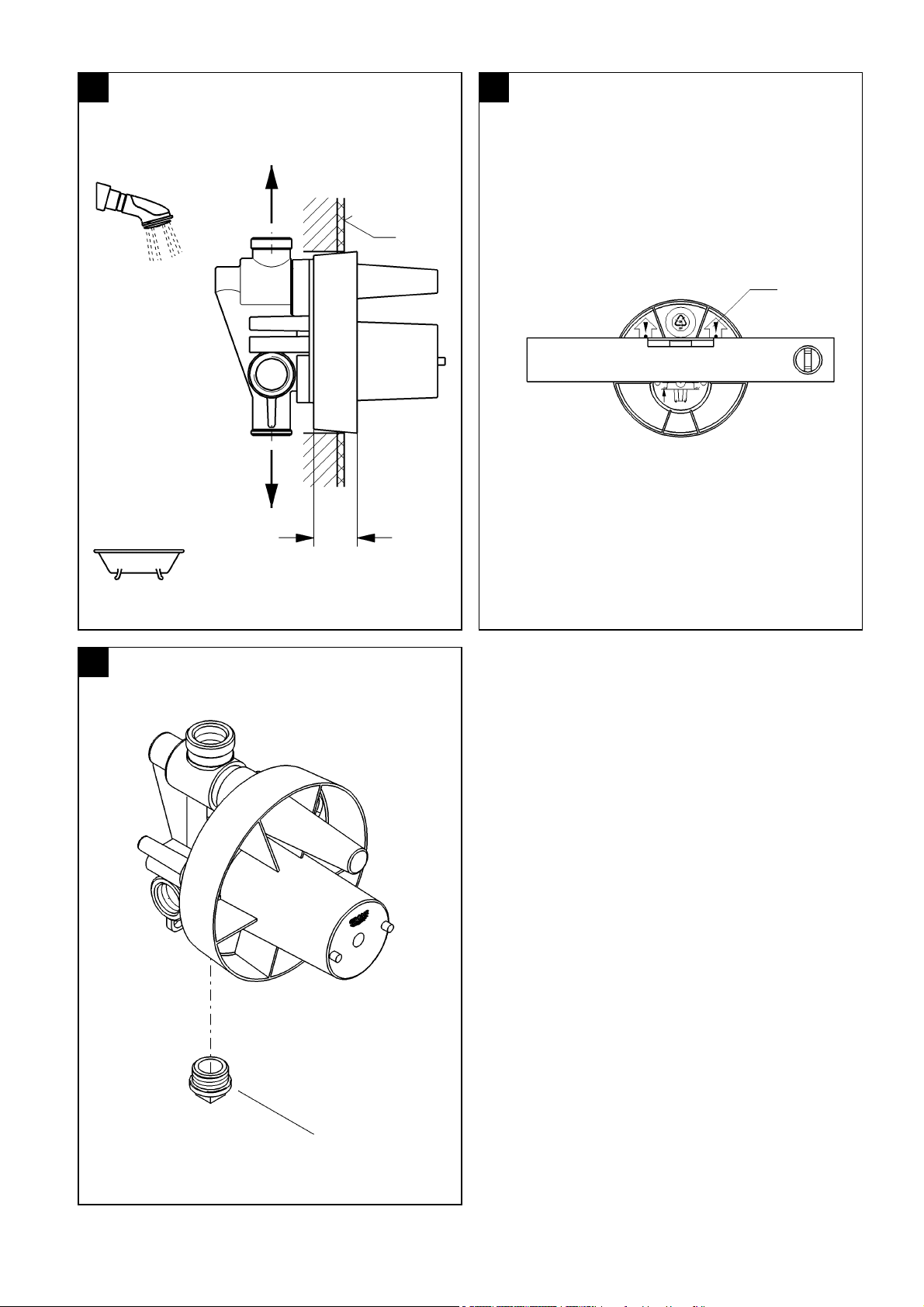

Einhandmischer ausrichten, siehe Abb. [2].
Legen Sie dazu eine Wasserwaage auf die Nocken der
Einbauschablone (B).

Zur einfacheren Befestigung der Armatur an die Wand, sind am
Gehäuse Befestigungslöcher vorgesehen.

Rohrleitungen anschließen, siehe Abb. [3].
Ist der Einbau als Brausebatterie vorgesehen, muß der beiliegende
Stopfen (C) in den freibleibenden Abgang (unten oder oben)
eingedichtet werden.

Eine Lötverbindung darf nicht vorgenommen werden, da sie
die eingebauten Schalldämpfer beschädigen kann.

Kalt- und Warmwasserzufuhr öffnen und Armaturenanschlüsse auf
Dichtheit prüfen.

Rohrleitungen gemäß DIN 1988 spülen.

Als Sonderzubehör empfehlen wir das GROHE Spülset,
Best.-Nr. 19 092.

Wand fertig verputzen und verfliesen.
Einbauschablone nicht vor der Fertiginstallation demontieren.

Ersatzteile, siehe Klappseite I ( * = Sonderzubehör).

GB

Application

Can be used in conjunction with:

• Pressurised storage heaters

• Thermally controlled instantaneous heaters

• Hydraulically controlled instantaneous heaters

Operation with low-pressure displacement water heaters is not
possible.

Specifications

• Flow pressure

- min. 0,5 bar

- recommended 1 - 5 bar

• Operating pressure max. 10 bar

• Test pressure 16 bar

A pressure reducer must be fitted if static pressures exceed 5 bar to
satisfy noise level ratings.

Avoid major pressure differences between hot and cold water
supply.

• Flow rate at 3 bar flow pressure: approx. 27 l/min

• Temperature

Hot water inlet: (maximum) 80 °C
Recommended: (energy saving) 60 °C

• Water connection hot - left
cold - right

Note:

If a 3-way diverter is used, this fitting can be used in combination
with an overhead shower and hand-spray set.

Important:
Never install stopcocks in the outlet pipe (mixed water)

downstream of any built-in mixer.

Installation

Prepare the wall for the installation.

Prepare the holes for the single-lever mixer and slots for the pipes.

Install the single-lever mixer using the fitting template.

The permitted tolerances can be taken from the dimensional
drawing, see fold-out page I.

The finished surface of the wall (A) must lie within the area (X) of
the fitting template, see fold-out page II, Fig. [1].

Take care to ensure that the arrow on the fitting template is pointing
upwards.

The hot water supply must be connected on the left, the cold water
supply on the right, as viewed from the operating position.

Align the mixer, see Fig. [2].
For this purpose, place a spirit level on the cam of the fitting
template (B).

Mounting holes are provided in the housing to simplify mounting the
fitting to the wall.

Connect the pipes, see Fig. [3].
If the unit is to be used as a shower mixer, the plug (C) supplied
must be installed in the unused outlet (above or below) and sealed.

Joints must not be soldered, otherwise the built-in sound
absorbers could be damaged.

Open the hot and cold water supplies and check the fitting joints for
leaks.

Flush pipes thoroughly.

Plaster and tile the wall.
Do not remove the fitting template before installation has been

completed.
Replacement parts, see fold-out page I ( * = special accessories).

1

F

Domaine d'application

Fonctionnement possible avec :

• Accumulateurs sous pression

• Chauffe-eau instantanés à commande thermique

• Chauffe-eau instantanés à commande hydraulique

Un fonctionnement avec des accumulateurs sans pression (à
écoulement libre) n'est pas possible!

Caractéristiques techniques

• Pression dynamique

- minimale 0,5 bars

- recommandée 1 - 5 bars

• Pression de service maximale 10 bars

• Pression d'épreuve 16 bars

Pose de réducteur de pression d'eau (RPE) en cas de pression
statique excédant 5 bars.
Les différences de pression entre eau chaude et eau froide sont
à éviter!

• Débit à une pression dynamique de 3 bars env. 27 l/min

• Température

Admission d'eau chaude: 80 °C maximum
pour économiser l'énergie: 60 °C recommandé

• Raccordement d'eau chaude - à gauche

froide - à droite

Remarque:

Avec un dispositif d'inversion triple, l'utilisation combinée de cette
robinetterie avec une garniture de douche à double niveau est
possible.

Attention:
Ne jamais poser de robinet d'arrêt en aval d'un mitigeur
monocommande encastré (conduite d'eau mitigée).

Installation

Préparer le mur de pose

Percer des trous pour le mitigeur monocommande et des rainures
pour les canalisations.

Encastrer le mitigeur monocommande avec le gabarit de
montage.

Les tolérances autorisées sont visibles d'après le schéma coté, voir
volet I.
La surface murale (A) une fois prête se trouve au niveau (X) du
gabarit de montage. Voir volet II, fig. [1].
Veiller à ce que la flèche dessinée sur le gabarit de montage soit
dirigée vers le haut.
Le raccordement d'eau chaude doit être effectué à gauche et celui
d'eau froide à droite.

Aligner le mitigeur, voir fig.[2].
Placer ensuite un niveau à bulle sur les saillies du gabarit de
montage (B).

Pour simplifier la pose de la robinetterie au mur, des orifices de
fixation ont été prévus sur le corps de robinetterie.

Raccorder les canalisations, voir fig. [3].
Dans le cas d'une pose de robinetterie de douche, le bouchon
fourni (C) doit être étanché dans la sortie encore disponible
(inférieure ou supérieure).

Pour éviter d'endommager les silencieux incorporés, ne pas

effectuer de soudures.

Ouvrir l'arrivée d'eau chaude et d'eau froide et vérifier l'étanchéité
des raccordements.

Purger les canalisations.

Achever le nettoyage du mur et poser le carrelage.
Ne pas retirer le gabarit de montage avant achèvement de

l'installation.

Pièces de rechange, voir volet I (* = accessoires spéciaux).

E

Campo de aplicación

Es posible el funcionamiento con:

• Acumuladores de presión

• Calentadores instantáneos a gas

• Calentadores instantáneos eléctricos

No instalar con acumuladores sin presión (calentadores de agua
sin presión).

Datos técnicos

• Presión

- mín. 0,5 bares

- recomendada 1 - 5 bares

• Presión de utilización máx. 10 bares

• Presión de verificación 16 bares

Para respetar los valores límite de emisión, deberá instalarse una
válvula reductora de presión si la presión en reposo es superior
a 5 bares.
Deberán evitarse las diferencias de presión importantes entre las
acometidas del agua fría y del agua caliente.

• Caudal para una presión de 3 bares: 27 l/min aprox.

• Temperatura

de entrada del agua caliente: 80°C máx.
recomendada para ahorrar energía: 60°C

• Acometidas del agua caliente - a la izquierda

fría - a la derecha

A tener en cuenta:

Utilizando un inversor de 3 vías, existe la posibilidad de combinar
este monomando con un equipo de ducha mural y de teleducha.

Importante:
En ninguna de las baterías empotrables deberán conectarse
llaves de cierre a la salida (tubería del agua mezclada).

Instalación

Preparar la pared de instalación

Hacer los orificios para el mezclador monomando, así como las
regatas para las tuberías.

Montar el mezclador monomando con patrón de montaje

Las tolerancias admisibles están indicadas en el esquema acotado;
véase la página desplegable I.
La superficie de la pared ya acabada (A) debe quedar dentro de la
zona (X) del patrón de montaje; véase la página desplegable II,
fig. [1].
Téngase en cuenta que la flecha que hay en el patrón de montaje
deberá apuntar hacia arriba.
La acometida del agua caliente deberá conectarse a la izquierda, y
la acometida del agua fría deberá conectarse a la derecha.

Nivelar el mezclador monomando, véase la fig. [2].
Con esta finalidad, poner un nivel de burbuja sobre los tetones del
patrón de montaje (B).

En el cuerpo del monomando están previstos orificios de fijación
para facilitar la fijación de la grifería a la pared.

Conectar las tuberías, véase la fig. [3].
Si está prevista la instalación como batería de ducha, con el
tapón (C) que se adjunta deberá cerrarse herméticamente la salida
(inferior o superior) que quede libre.

No efectuar por soldadura las conexiones entre las tuberías y
la carcasa, pues podrían resultar dañados los silenciadores

incorporados.
Abrir las llaves de paso de las tuberías del agua fría y del agua
caliente y revisar las conexiones para comprobar que no haya
fugas.

Purgar las tuberías.

Enlucir y alicatar la pared.

No desmontar el patrón de montaje antes de la instalación final.
Repuestos, véase la página desplegable I ( * = Accesorios

especiales).

2

I

Gamma di applicazioni

Il funzionamento è possibile con:

• accumulatori a pressione

• scaldaacqua istantanei a regolazione termica

• scaldaacqua istantanei a regolazione idraulica

Non è possibile l'allacciamento ad accumulatori di acqua calda a
bassa pressione (boiler a circuito aperto).

Dati tecnici

• Pressione di flusso

- minima 0,5 Ate

- raccomandata 1 - 5 Ate

• Pressione di esercizio max. 10 Ate

• Pressione di prova 16 Ate

Per rispettare i valori di rumorosità, inserire un riduttore di
pressione per pressioni statiche superiori a 5 Ate.
Evitare grandi differenze di pressione tra i raccordi di acqua fredda
e calda.

• Portata con pressione di flusso a 3 Ate ca. 27 l/min

• Temperatura

Entrata acqua calda: max. 80 °C
Raccomandata per risparmio di energia: 60 °C

• Raccordo acqua caldo - sx

freddo - dx

Nota:

Se viene utilizzato un deviatore a 3 vie, è possibile collegarlo a una
doccetta fissa o mobile.

Importante:
Per tutti i rubinetti da incasso è vietato montare valvole di
intercettazione nella tubatura di uscita dell'acqua miscelata.

Installazione

Predisporre la parete per l'installazione.

Preparare i fori per il miscelatore monocomando e le scanalature
per le tubature.

Inserire il miscelatore con la mascherina di montaggio.
V. il risvolto di copertina I per le tolleranze accettabili rispetto alle
quote di installazione.
La superficie finita (A) deve essere compresa nell'ambito della
mascherina di montaggio (X), v. risvolto di copertina II, fig. [1].
Assicurarsi che la freccia indicata sulla mascherina di installazione
sia rivolta verso l'alto.

Raccordo dell'acqua calda a sinistra, dell'acqua fredda a destra.
Allineare il miscelatore monocomando, v. fig. [2], posizionando

una livella sulle sporgenze della mascherina di montaggio (B).
Al fine di facilitare l'installazione del rubinetto sul muro, il corpo a

incasso è dotato di fori per il fissaggio.
Collegare le tubature, v. fig. [3].

In caso fosse prevista l'installazione della batteria per uso doccia, il
tappo (C) in dotazione deve essere inserito nella tubatura di uscita
non utilizzata (sopra o sotto).

Non utilizzare giunti brasati, poiché si potrebbero danneggiare le
marmitte di scarico installate.

Aprire le entrate dell'acqua calda e fredda e controllare la loro
tenuta.

Sciacquare bene le tubature.

Pulire la parete e piastrellarla.
Non rimuovere la mascherina di montaggio prima che

l'installazione sia stata completata.
Per i pezzi di ricambio vedere il risvolto di copertina I

( * = accessori speciali).

NL

Toepassingsgebied

Deze kranen kunnen worden gebruikt in combinatie met:

• drukboilers

• thermisch gestuurde geisers

• hydraulisch gestuurde geisers

De combinatie met drukloze boilers (open warmwaterboilers) is

niet mogelijk.

Technische specificaties

• Waterdruk

- min. 0,5 bar

- aanbevolen 1 - 5 bar

• Werkdruk max. 10 bar

• Testdruk 16 bar

Voor het nakomen van de geluidswaarden dient men bij statische
drukken boven 5 bar een drukreduceerventiel in te bouwen.
Hogere drukverschillen tussen de koud- en warmwateraansluiting
vermijden!

• Doorstroomcapaciteit bij 3 bar waterdruk: ca. 27 l/min

• Temperatuur

Warmwatertoevoer: max. 80 °C
Ter energiebesparing aanbevolen: 60 °C

• Wateraansluiting warm - links

koud - rechts

Opmerking

Door gebruik te maken van een 3-weg-omstelling kan deze kraan
worden gecombineerd met een hoofd- en handdouchegarnituur.

Belangrijk:
Bij alle inbouw-mengkranen mogen achter de uitgang
(mengwaterleiding) geen afsluiters worden gemonteerd.

Installatie

Montagewand klaarmaken

Maak de gaten voor de eengreepsmengkraan en de sleuven voor
de leidingen.

Eengreepsmengkraan met inbouwsjabloon inbouwen

Raadpleeg de maatschets voor toegestane toleranties; zie
uitvouwblad I.
Het afgewerkte wandoppervlak (A) moet zich ter hoogte (X) van het
inbouwsjabloon bevinden; zie uitvouwblad II, afb. [1].
Let erop dat de pijl op het inbouwsjabloon naar boven wijst.
Het warme water moet links worden aangesloten, het koude rechts.

Eengreepsmengkraan uitlijnen, zie afb. [2].
Leg daarvoor een waterpas op de nokken van het inbouws­jabloon (B).

Om de kraan makkelijker tegen de wand te bevestigen, zijn in het
kraanhuis gaten voorzien.

Leidingen aansluiten, zie afb. [3].
Is de inbouw als douchemengkraan voorzien, dan moet de
meegeleverde stop (C) worden gebruikt om de vrije uitgang (onder
of boven) af te dichten.

Verbindingen mogen niet worden gesoldeerd omdat dan de
ingebouwde geluiddempers beschadigd kunnen worden.

Open de koud- en warmwatertoevoer en controleer de
armatuuraansluitingen op lekken.

Leidingen doorspoelen.

De wand bepleisteren en met tegels bezetten.
Het inbouwsjabloon niet verwijderen vooraleer de installatie

volledig klaar is.
Reserveonderdelen,zie uitvouwbaar blad I (* = speciaal

toebehoren).

3

S

Användningsområde

Drift är möjlig med:

• Tryckbehållare

• Termiskt styrda genomströmningsberedare

• Hydrauliskt styrda genomströmningsberedare

Drift med lågtrycksbehållare (öppna varmvattenberedare) är ej
möjlig!

Tekn i s k d a ta

• Hydrauliskt tryck

- min 0,5 bar

- rekommenderat 1 - 5 bar

• Arbetstryck max. 10 bar

• Provningstryck 16 bar

För att inte överstiga ljudnivån ska en reduceringsventil installeras
om vilotrycket överstiger 5 bar.
Större tryckdifferenser mellan kall- och varmvattenanslutningen
måste undvikas!

• Kapacitet vid 3 bar hydrauliskt tryck: ca 27 l/min

• Temperatur

Varmvatteningång: max 80 °C
Rekommendation för energibesparing: 60 °C

• Vattenanslutning varmt - vänster

kallt - höger

Observera:

Om man använder en 3-vägs-omkastare kan man kombinera
denna armatur med en duschsil- och handduschgarnityr.

Viktigt:
För alla inbyggnadsblandare gäller, att inga avstängnings­ventiler får efterkopplas i utloppet (blandvattenledningen).

Installation

Iordningställa väggen för inbyggnad

Gör hålen för ettgreppsblandaren samt slitsarna för rörledningarna.

Inbyggnad av ettgreppsblandaren med monteringsmall

De tillåtna toleranserna hittar du på måttritningen, se
utvikningssidan I.
Den färdiga väggytan (A) måste befinna sig inom monterings­mallens område (X), se utvikningssidan II. fig [1].
Observera att pilen på monteringsmallen måste visa i riktning
uppåt.
Varmvattenanslutningen måste vara på vänster sida och
kallvattenanslutningen på höger sida.

Rikta ettgreppsblandaren, se fig [2].
För att rikta ettgreppsblandaren lägger man ett vattenpass på
nockarna på monteringsmallen (B).

För att lättare kunna fästa armaturen på väggen finns fästhål på
huset.

Anslut rörledningarna, se fig [3].
Om man installerar garnityren som duschset måste man sätta in
den bifogade proppen (C) i den öppna utgången (nere eller uppe)
samt täta den.

En lödanslutning är inte tillåten, eftersom den inbyggda
ljuddämparen annars skulle kunna ta skada.

Öppna kall- och varmvattentillförseln och kontrollera att
armaturanslutningarna är täta.

Skölj rörledningarna.

Putsa väggen färdigt och sätt på kakelplattorna.
Ta inte bort monteringsmallen innan installationen är avslutad.

Reservdelar, se utvikningssidan I (* = extra tillbehör).

DK

Anvendelsesområde

Kan anvendes i forbindelse med:

• tryk-varmtvandsbeholdere

• termisk styrede gennemstrømningsvandvarmere

• hydraulisk styrede gennemstrømningsvandvarmere

Anvendelse i forbindelse med trykløse beholdere (åbne
vandvarmere) er ikke mulig!

Tekniske data

• Tilgangstryk

- min. 0,5 bar

- anbefalet 1 - 5 bar

• Driftstryk max. 10 bar

• Prøvetryk 16 bar

Til overholdelse af støjværdierne skal der ved arbejdstryk over 5
bar monteres en reduktionsventil.
Større trykforskelle mellem koldt- og varmtvandstilslutningen bør
undgås!

• Gennemløb ved 3 bar tilgangstryk ca. 27 l/min

• Temperatur

Varmtvandstilgang: max. 80 °C
Anbefalet (energibesparende): 60 °C

• Vandtilslutning varmt - til venstre

koldt - til højre

Henvisning:

Ved brug af en 3-vejsomstilling er det muligt at kombinere dette
armatur med hoved-og håndbrusegarnitur.

Vigtigt:
Ved alle indmuringsbatterier må der ikke efterkobles
afspærringsventiler i afgangen f. eks. bruser-/ kar- afgang.

Installation

Forberedelse af indbygningsvæggen

Lav huller til enhåndsblandingsbatteriet og slidser til rørledningerne.

Indbygning af étgrebsblandingsbatteriet med
indbygningsskabelonen.

Tilladte tolerancer fremgår af måltegningen, se foldeside I.
Den færdige vægoverflade (A) skal ligge i indbygningsskabelonens
område (X), se foldeside II, fig. [1].
Bemærk, at pilen på indbygningsskabelonen skal pege opad.
Varmtvandstilslutningen skal foretages til venstre, koldtvands­tilslutningen til højre.

Étgrebsblandingsbatteriet rettes til, se ill. [2]
Hertil lægges et vaterpas på indbygningsskabelonens knaster (B).

Til en lettere befæstigelse af armaturet på væggen er huset udstyret
med befæstigelseshuller.

Tilslutning af rørledningerne, se ill. [3]
Hvis indbygningen skal anvendes som brusebatteri, skal den
vedlagte prop (C) fastgøres i den frie udgang (nede eller oppe).

Der må ikke foretages en loddeforbindelse, da den kan
beskadige den indbyggede støjdæmper.

Koldt-og varmtvandstilførslen åbnes; det skal kontrolleres, at
armaturtilslutningerne er tætte.

Rørledningerne skylles igennem.

Væggen pudses færdig, og der sættes fliser op.
Indbygningsskabelonen må ikke afmonteres, før installationen er

færdig.
Reservedele, se foldeside I (* = specialtilbehør).

4

N

Bruksområde

Kan brukes med:

• Trykkmagasiner

• Termisk styrte varmtvannsberedere

• Hydraulisk styrte varmtvannsberedere

Bruk med lavtrykkmagasiner (åpne varmtvannsberedere) er ikke
mulig!

Tekniske data

• Vanntrykk:

- min. 0,5 bar

- anbefalt 1 til 5 bar

• Driftstrykk maks. 10 bar

• Kontrolltrykk 16 bar

For å overholde støyverdiene må det ved trykk over 5 bar bygges
inn en reduksjonsventil.Unngå større trykkforskjeller mellom kaldt­og varmtvannstilkobling!

• Gjennomstrømning ved 3 bar strømningstrykk: ca. 27 l/min

• Temperatur

Varmtvannsinngang: maks. 80 °C
Anbefales til energiinnsparing: 60 °C

• Vanntilkopling varm - venstre

kald -høyre

Henvisning:

Ved bruk av en tre-veis-omstilling er det mulig å kombinere denne
armaturen med hode- og hånddusjgarnityr.

Viktig:
Ved alle innbyggingsbatterier må det ikke etterkoples
stoppekraner i avgang (blandingsvannledning).

Installasjon

Innbygningsvegg prefabrikeres

Fremstill hull for enhånds-blandebatteriet og slisser for
rørledningene.

Bygg inn enhånds-blandebatteri med innbygnings-sjablong.

Tillatte toleranser kan man finne ut av måltegningen, se klaffside I.
Den ferdige veggoverflaten (A) må ligge i området (X) til
innbygnings-sjablongen, se klaffside II, bilde [1].
Vær oppmerksom på at innbygnings-sjablongens pil må peke
oppover.
Varmtvannstilkopling på venstre, kaldtvannstilkopling på høyre
side.

Rette inn enhånds-blandebatteriet, se bilde [2].
Legg dertil et vaterpass på kammene til innbygnings-sjablongen (B).

For et enklere feste av armaturen på veggen finnes festehull på
huset.

Rørledningene tilkoples, se bilde [3].
Hvis innbyggingen av et dusjbatteri er planlagt må den vedlagte
stoppeproppen (C) tettes inn i avgangen som forblir fri (nede eller
oppe).

Loddeforbindelser er ikke tillatt fordi de kan skade den
innebygde lyddemperen.

Kaldt- og varmtvannstilførsel åpnes og armaturtilkoplinger
kontrolleres for tetthet.

Spyl rørledningene.

Vegg pusses ferdig og flislegges.
Demonter ikke innbygnings-sjablongen før ferdig-installering.

Reservedeler, se utbrettside I (* = ekstra tilbehør).

FIN

Käyttöalue

Käyttö on mahdollista:

• painesäiliöiden

• termisesti ohjattujen läpivirtauskuumentimien

• hydraulisesti ohjattujen läpivirtauskuumentimien kanssa.

Käyttö paineettomien säiliöiden (avoimien boilerien) kanssa ei ole
mahdollista.

Tekniset tiedot

• virtauspaine

- min. 0,5 baria

- suositus 1 - 5 baria

• käyttöpaine maks. 10 baria

• koepaine 16 baria

Meluarvoista kiinnipitämiseksi on laitteeseen asennettava
paineenalennusventtiili lepopaineen ylittäessä 5 baria.
Edellistä suurempia paine-eroja kylmä- ja lämminvesiliitännän
välillä on vältettävä!

• läpivirtaus, kun virtauspaine on 3 baria: n. 27 l/min

• lämpötila

lämpimän veden tulo: maks. 80 °C
energian säästämiseksi suositellaan: 60 °C

• vesiliitäntä lämmin - vasemmalla

kylmä - oikealla

Ohje:

Kolmitie vaihdinta käyttäessä hana voidaan yhdistää seinä- ja
käsisuihkuihin.

Tärkeää:
Piiloasennushanan lähtöihin (sekoitusvesijohto) ei saa kytkeä
jälkikäteen sulkuventtiilejä.

Asennus

Asennusseinän valmistelutyöt

Poraa yksiotehanalle reiät ja tee putkiaukot.

Yksiotehanan asentaminen asennuslevyn avulla.

Sallitut toleranssit näkyvät mittapiirroksesta, ks. kääntöpuolen sivu I.
Valmistellun seinäpinnan (A) on oltava asennuslevyn alueella (X),
ks. kääntöpuolen sivu II, kuva [1].
Huomaa, että asennuslevyn nuolen on osoitettava ylöspäin.
Lämminvesiliitäntä on asennettava vasemmalle, kylmävesiliitäntä
oikealle.

Yksiotehanan suoristus, ks. kuva [2].
Aseta asennuslevyn (B) ulokkeiden päälle vesivaaka.

Hanan kiinnittämistä helpottavat sen suojuksessa olevat valmiit
kiinnitysreiät.

Putkiliitäntä, ks. kuva [3].
Jos hanaa on tarkoitus käyttää suihkusekoittimena, on oheinen
tulppa (C) asetettava vapaaksi jäävään liitäntään (alhaalla tai
ylhäällä) ja tiivistettävä.

Liitoksia ei saa tehdä juottamalla, koska tämä saattaisi
vahingoittaa hanassa olevia äänenvaimentimia.
Avaa kylmän ja lämpimän veden tulo ja tarkista hanan liitäntöjen
tiiviys.

Putkistojen nuuhtelu.

Viimeistele seinän rappaus ja laatoita se.
Älä irrota asennuslevyä ennen kuin suoritat loppuasennuksen.

Varaosat, ks. kääntöpuolen sivu I ( * = lisätarvike).

5

PL

Zakres stosowania

Możliwe jest użytkowanie z:

• ciśnieniowymi podgrzewaczami pojemnościowymi wody

• przepływowymi podgrzewaczami wody włączanymi termicznie

• przepływowymi podgrzewaczami wody włączanymi ciśnieniowo

Użytkowanie z bezciśnieniowymi podgrzewaczami wody
(pracującymi w systemie otwartym) nie jest możliwe!

Dane techniczne

• Ciśnienie przepływu

- min. 0,5 bar

- zalecane 1 - 5 bar

• Ciśnienie robocze, maks.10 bar

• Ciśnienie kontrolne 16 bar

Dla osiągnięcia wartości wygłuszenia hałasu należy w przypadku
ciśnienia spoczynkowego przekraczającego 5 bar zabudować
reduktor ciśnienia.
Należy unikać większych różnic ciśnienia pomiędzy wodą zimną i
ciepłą!

• Natężenie przepływu przy ciśnieniu przepływu 3 bar: ok. 27 l/min

• Temperatura:

na doprowadzeniu gorącej wody: maks. 80 °C
zalecana temperatura energooszczędna: 60 °C

• Podłączenie wodywoda gorąca - strona lewa

woda zimna - strona prawa

Wskazówka:

Poprzez użycie przełącznika o trzech końcówkach istnieje możliwość
połączenia tej armatury z takim zestawem prysznicowym, w którym
odrębnie występuje główka przyścienna oraz ręczna!

Ważna wskazówka:
W przypadku wszystkich baterii podtynkowych nie wolno
stosować na przewodzie wylotowym wody żadnych zaworów
odcinających.

Instalowanie

Przygotowanie ściany do montażu

Przygotować otwory do jednoręcznego kranu mieszającego, jak
również szczeliny dla przewodów rurowych.

Jednoręczny kran wbudować w/g szablonu.

Dozwolona tolerancja uwidoczniona na rys. patrz instrukcja I.
Gotowa powierzchnia ściany (A) musi leżeć w powierzchni (X)
szablonu budowy, patr str. II. instrukcji, rys. [1].
Należy zwrócić uwagę, aby strzałka szablonu budowy wskazywała
do góry.
Podłączenie wody ciepłej musi się znajdować po lewej, a zimnej ­po prawej stronie.

Ustawieni armatury, patrz rys. [2].
Wypoziomować przy użyciu wypustów na szablonie (B).

Aby ułatwić umieszczenie armatury w ścianie, umieszczono otwory
w obudowie.

Podłączenie instalacji, patrz rys. [3].
Jeżeli przewidziano budowanie baterii natryskowej, należy
załączoną zatyczką (C) uszczelnić wolne ujście. (na dole lub na
górze).

Nie należy stosować połączeń lutowanych, ponieważ mogą
zostać uszkodzone wbudowane tłumiki dźwięku.
Otworzyć dopływ zimnej i ciepłej wody, sprawdzić szczelność
połączeń armatury.

Przepłukać instalację zasilającą.
Ścianę wyrównać i wygładzić.
Nie demontować szablonu obudowy przed zakończeniem

instalacji.
Części zamienne, zob. str. rozkładana I ( * = wyposażenie

specjalne).

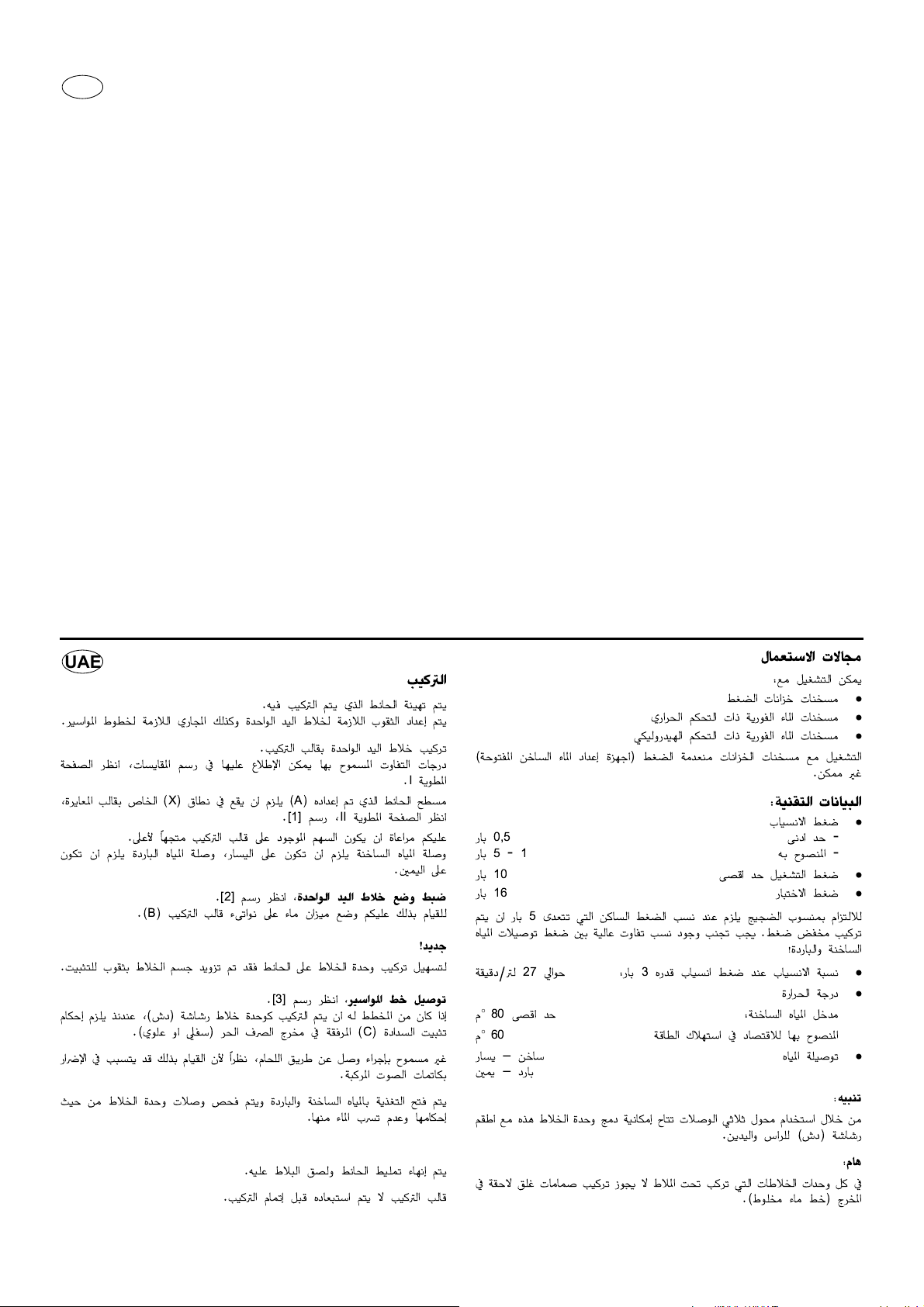

UAE

_UóÊÇó7FLUä

Ç.OV

r0OÞWÇ(UjÇcêrÇ.OVOt®
rÅbÇÏÇIuÈÇÒW)×ÇObÇuÇ5bÉècpÇ*UÑêÇÒW)Du×Ç*uÇ7Od®

2dOV6×ÇObÇuÇ5bÉ1IUVÇ.OV®
ÏÑ4UÊÇHUèÊÇ*LuÍ/ULJsÇ÷ÙKONU!Ñ7rÇ*IUUʬÃEdÇBHW

Ç*DuW

I

®

A

©KeåÃæIl!DUâ¨X©Ç)UÕ1IUVÇ*FUdɬ

II

[1]

®

[2]

®

B

©®

ÃEdÑ7r

[3]

®

„7r

ÃEdÑ7r

C

©Ç*dIW!dÌÇ>áÇ(d¨7H4ÃèKuê©®

D`Ç(UjÇcê2rÅbÇÏç¨

ÃEdÇBHWÇ*DuW

0,5

1UÑ

KOJrdÇUÉÃæJuæÇNrÇ*u4uÏ+UVÇ.OVNUëõ+®

5 - 1

1UÑ

èKWÇ*OUçÇU6MWKeåÃæ2Juæ+ÇOUѬèKWÇ*OUçÇUÑÏÉKeåÃæ2Juæ

+ÇOL5®

{jè{l6×ÇObÇuÇ5bɬ

KIOUå1cpKOJrè{lOeÇæUÁ+uÇ2vÁUVÇ.OV¨

10

1UÑ

16

1UÑ

5

1UÑÃær

4bb¡

NOq2dOVè5bÉÇ)×+Ç(UjIb2r2eèb4rÇ)×1IuÈKOX®

27

.¯ÏOIW

2uOq6jÇ*uÇ7Od¬

8

80

å

ÅÐÇUæsÇ*DjtÃærÇ.OVu5bÉ6×Ñ8U8W¨ÏÔ©¬MbcKeåÅ5JUå

2OXÇbÇÏɨ

8

60

å

,LuÍ1S4dÇÁèqsdoÇKUå¬EdÇëõæÇIOUå1cpbV!Ç÷ÇÑ

1JU2LUÊÇBuÊÇ*dW®

1UÑÏL5

r`ÇGcW1U*OUçÇU6MWèÇUÑÏÉèrhèÊè5bÉÇ)×s5OY

Å5JUNUèbå2yÈÇ*UÁMNU®

q6Du×Ç*uÇ7Od®

rÅUÁ2LKOjÇ(UjèBoÇ×KOt®
UVÇ.OVórÇ7FUÏçqÅ2LUåÇ.OV®

LJsÇAGOqlº

.

MUÊ6eÇUÊÇCGj

.

MUÊÇ*UÁÇHuÑWÐÇÊÇJrÇ(dÇÑê

.

MUÊÇ*UÁÇHuÑWÐÇÊÇJrÇPObÑèOJw

ÇAGOqlMUÊÇ)eÇUÊMFbWÇCGj¨Ã4NeÉÅbÇÏÇ*UÁÇU6sÇ*Hu5W©

,2Js®

ÇOUUÊÇIMOWº

.

{GjÇóOUÈ

-

5bÃÏv

-

Ç*MBuÍ1t

.

{GjÇAGOq5bÃBv

.

{GjÇó6UÑ

eÇå1LMuÈÇCOZKeåMbVÇCGjÇUsÇw2Fbé
2dOVHi{Gj®V&MVè4uÏV2HUèÊUOW15{Gj2uOÊÇ*OUç

ÇU6MWèÇUÑÏÉ¡

.

WÇóOUÈMb{GjÇOUÈbÑç31UѺ5uÇ#

.

ÏÑ4WÇ(dÇÑÉ

b6qÇ*OUçÇU6MWº5bÃBv

Ç*MBuÍ/UBUÏ!Ç7NãÇDUW

.

2uOKWÇ*OUç7U6sUÑ

2MOtº

s6äÇ7bÇå~uä33wÇuÊ2UÍÅJUOWÏZè5bÉÇ)×cçlÃIr

Ñ8U8W¨ÏÔ©KdÃÓèÇObs®

Uåº

!qè5bÇÊÇ)UÊÇw2dV%XÇ*×óuÒ2dOVLUUÊKoó5IW!

Ç*d̨6jUÁKuש®

6

GR

Εφαρµογές

Η λειτουργία είναι δυνατή µε:

• συσσωρευτές πίεσης

• θερµικά ρυθµιζόµενους ταχυθερµαντήρες

• υδραυλικά ρυθµιζόµενους ταχυθερµαντήρες

Η λειτουργία µε συσσωρευτές χωρίς πίεση (ανοικτά συστήµατα
ζεστού νερού) ∆εν είναι δυνατή.

Τεχνικά στοιχεία:

• Πίεση ροής

-ελάχιστη 0,5 bar

-µέγιστη 1-5 bar

• Πίεση λειτουργίας - µέγιστη 10 bar

• Πίεση ελέγχου 16 bar

Για την τήρηση των ορίων θορύβου, θα πρέπει να τοποθετηθεί µια
συσκευή µείωσης της πίεσης στα 5 bar.
Πρέπει να αποφεύγονται µεγαλύτερες διαφορές πίεσης µεταξύ
παροχής κρύου και ζεστού νερού.

• Ροή µε πίεση στα 3 bar: περ. 27 l/λεπτό

• Θερµοκρασία

Παροχή ζεστού νερού:µέγιστη 80 °C
Για εξοικονόµηση ενέργειας συνιστώνται: 60 °C
Σύνδεση παροχών νερού ζεστό - αριστερά

κρύο - δεξιά

Σηµείωση:

Χρησιµοποιώντας τον τρίοδο διακόπτη, υπάρχει δυνατότητα να
συνδέσετε αυτή τη µπαταρία µε το τηλέφωνο.

Σηµαντικό:
Στις µπαταρίες που είναι εγκατεστηµένες κάτω από το σοβά,
δεν πρέπει να τοποθετούνται βαλβίδες αποκλεισµού µετά την
έξοδο του νερού (σωλήνας µεικτού νερού).

Τοποθέτη ση

Ετοιµάστε τον τοίχο για την τοποθέτηση.

Ανοίξτε οπές για το µείκτη και αυλάκια για τους σωλήνες.

Τοποθε τήστε το µείκτη χρησιµοποιώντας τον οδηγό
συναρµολόγησης.

Τα επιτρεπόµενα επίπεδα αντοχής αναγράφονται στο
σχεδιάγραµµα του Αναπτύγµατος I.
Η επιφάνεια του τοίχου (A) πρέπει να βρίσκεται στην περιοχή (X)
του οδηγού συναρµολόγησης, βλ. Ανάπτυγµα II, εικ. [1].
Βεβαιωθείτε ότι το βέλος του οδηγού συναρµολόγης έχει φορά
προς τα επάνω.
Η παροχή ζεστού νερού πρέπει να συνδεθεί στα αριστερά, η
παροχή κρύου νερού στα δεξιά, όπως φαίνονται από τη θέση
λειτουργίας.

Ζυγοσταθµίστε το µείκτη, βλ. εικ. [2].
Για να γίνει αυτό, τοποθετήστε ένα αλφάδι στη µεταλλική επιφάνεια
του οδηγού συναρµολόγησης (B).
Στη συσκευασία, υπάρχουν οπές συναρµολόγησης προκειµένου να
απλοποιηθεί η συναρµολόγηση της επιφάνειας στον τοίχο.

Συνδέστε τους σωλήνες, βλ. εικ. [3].
Αν προβλέπεται τοποθέτηση µπαταρίας τηλεφώνου, θα πρέπει η
τάπα (C) που τη συνοδεύει να τοποθετηθεί στεγανά στην ελεύθερη
έξοδο (κάτω ή πάνω).

Οι ενώσεις δεν πρέπει να συγκολληθούν, διότι διαφορετικά οι
ενσωµατωµένοι µηχανισµοί απορρόφησης του ήχου θα µπορούσαν
να καταστραφούν.
Ανοίξτε τις παροχές ζεστού και κρύου νερού και ελέγξτε τις
συνδέσεις για διαρροές.

Ξεπλύντε τους σωλήνες.

Σοβαντίστε τον τοίχο και τοποθετήστε πλακάκια.
Μην αφαιρέσετε τον οδηγό συναρµολόγησης πριν ολοκληρωθεί η
τοποθέτηση.
Ανταλλακτικά, βλ. αναδιπλούµενη σελίδα Ι ( * = προαιρετικός
εξοπλισµός).

CZ

Rozsah použití

Provoz je možný:

• s tlakovými zásobníky

• tepelně řízenými průtokovými ohřívači

• hydraulicky řízenými průtokovými ohřívači.

Provoz s beztlakovými zásobníky (otevřenými zařízeními na
přípravu teplé vody) není možný.

Technické údaje

• Proudový tlak

- min. 0,5 barů

- doporučeno 1 - 5 barů

• Provozní tlak max. 10 barů

• Zkušební tlak 16 barů

Při klidových tlacích, vyšších než 5 barů, je třeba zabudovat
redukční ventil, aby byly dodrženy hlukové hodnoty podle.
Je nutné zabránit vyšším tlakovým rozdílům mezi připojením
studené a teplé vody!

• Průtok při proudovém tlaku 3 bary: cca 27 l/min

• Teplota

Vstup teplé vody: nejvýše 80 °C

Pro úsporu energie se doporučuje: 60 °C

• Připojení vody teplá - vlevo

studená - vpravo

Upozornění:

Při použití 3-cestného přepojení je možné kombinovat tuto
armaturu s pevnou a ruční sprchovou garniturou.

Důležité:
Při všech zapuštěných bateriích nesmí být ve výtoku (vedení
smíšené vody) dodatečně zapojeny uzavírací ventily.

Instalace

Příprava montážní stěny

Zhotovte otvory pro jednopákovou baterii, jakož i výřezy pro
potrubí.

Zamontování jednopákové baterie pomocí montážní šablony.

Přípustné tolerance jsou zřejmé z kótovaného vykresu, viz skládací
strana I.
Hotový povrch stěny (A) musí ležet v prostoru (X) montážní
šablony, viz skládací strana II, zobr. [1].
Dbejte na to, aby šipka na montážní šabloně směřovala nahoru.
Napojení teplé vody se musí provést vlevo a napojení studené vody
vpravo.

Vyrovnejte jednopákovou baterii, viz zobr. [2].
Položte za tímto účelem vodováhu na vačky montážní šablony (B).

Pro snadné upevnění armatury na stěnu jsou připravené
upevňovací otvory na krytu.

Napojte potrubí, viz zobr. [3].
Při vestavbě sprchové baterie, musí být přiložená zátka (C)
utěsněna v nepou_itém odtoku (dole nebo nahoře).

Nesmí se provést spojení pájením nebot’ by mohly být
poškozeny zabudované tlumiče.

Otevřete přívod studené a teplé vody a přezkoušejte těsnost
napojení armatur.

Propláchnout potrubí.

Omítněte načisto stěnu a obložte ji dlaždičkami.

Nedemontujte montážní šablonu dříve než ukončíte instalaci.
Náhradní díly, viz skládací strana I (* = zvláštní příslušenství).

7

H

Alkalmazási terület

Üzemeltetése lehetséges:

• nyomás alatti tartályokkal,

• termikusan vezérelt átfolyó-rendszerű vízmelegítőkkel,

• hidraulikus vezérlésű átfolyó-rendszerű vízmelegítőkkel.

Nyomás nélküli /átfolyó-rendszerű/ vízmelegítőkkel nem
működtethető!

Műszaki adatok

• kifolyási nyomás:

min. 0,5 bar

javasolt: 1-5 bar

• üzemi nyomás: max. 10 bar

• próbanyomás: 16 bar

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentö épitendö
be
Kerüljük a hideg- és melegvízcsatlakozások közötti nagyobb
nyomáskülönbséget!

• Átfolyás 3 bar kifolyási nyomásnál: kb. 27 liter/perc

• Hőmérséklet

melegvíz-bemenet: legfeljebb 80 °C.

Energiamegtakarítás céljából javasoljuk a 60 °C hőmérsékletet

• Csõvezeték-csatlakozás: meleg - bal

hideg - jobb

Figyelem!

A kádcsaptelep váltóját kád/zuhany váltása helyett fix fejzuhany/
kérizuhany átállitásra is lehet használni.

Fontos tudnivaló:
Falba süllyesztett csaptelepeknél a kifolyóba (a kevert víz
vezetékébe) nem szerelhető elzárószelep!

Szerelése

A fal előkészítése

Készítsük el a lyukakat az egykarú csaptelepnek, valamint a
vájatokat a csővezetékeknek.

Az egykarú csaptelepet a beépítő sablon segítségével
szereljük be.

A megengedett tűrések a méretrajzon láthatók, ld. az I. kihajtható
oldalt!
A kész falfelület sikja (A) a beépítő sablon vastagságán belül (X)
legyen, ld. a II. kihajtható oldalon az [1] ábrát!
Ügyeljünk arra, hogy a beépítő sablonon a nyíl felfelé mutasson.
A melegvíz-csatlakozás bal, a hidegvíz-csatlakozás pedig jobb
oldalon van.

Állítsuk be a helyére az egykarú csaptelepet, ld. a [2] ábrát!
Ehhez helyezzünk egy vízmértécét a beépítő sablon (B) csonkjaira.

A szerelvénynek a falon történő egyszerűbb rögzítésére annak
burkolatán rögzítőfuratok találhatók.

Csatlakoztassuk a csővezetékeket, ld. a [3] ábrát!
Ha a szerelvényt zuhany csaptelepként kívánjuk használni, akkor a
mellékelt zárócsavart (C) a szabadon maradó kifolyóba (fent vagy
lent) be kell csarvani.

Forrasztani nem szabad, mivel az a beépített zajcsillapító
sérülését idézheti elő.
Nyissuk meg a hideg- és melegvizet, és ellenőrizzük a
szerelvénycsatlakozások tömítettségét.

Öblítsük át a csővezetéket.

A falat vakoljuk be, majd csempézzük le.
A beépítő sablont a készreszerelés előtt ne vegyük le!

Cserealkatrészek, lásd az I kihajtható oldalon ( * = speciális
tartozékok).

P

Campo de utilização

A sua utilização é possível com:

• Termoacomuladores de pressão

• Esquentadores com comando térmico

• Esquentadores com comando hidráulico

Não é possível utilizar com reservatórios sem pressão
(aquecedores de água abertos).

Dados técnicos

• Pressão de utilização

- mín. 0,5 bar

- recomendada 1 - 5 bar

• Pressão de funcionamento máx. 10 bar

• Pressão de teste 16 bar

Para respeitar os valores de ruído, deve ser montado um redutor
de pressão para pressões estáticas superiores a 5 bar.
Devem ser evitados grandes desequilibrios de pressão entre as
ligações de água fria e quente!

• Caudal à pressão dinâmica de 3 bar: ca. 27 l/min

• Temperatura

Entrada de água quente: máx. 80 °C
Recomendada para poupar energia: 60 °C

• Ligação da água quente - esquerda
fria - direita

Nota:

Através da utilização de um comutador de três posições, há a
possibilidade de combinar esta armação com um chuveiro fixo e
um chuveiro de mão
.

Importante:
Não podem ser colocadas válvulas de fecho à saída (cano da
água misturada) dos conjuntos base.

Instalação

Prepare a parede de montagem.

Faça os furos para a misturadora, bem como as fendas para a
canalização.

Monte a misturadora com a matriz de montagem.

Pode obter a tolerância permitida a partir do diagrama de medidas,
consulte o desdobrável I.
A superfície da parede (A) pronta deve encontrarse na zona (X) da
matriz de montagem, consulte o desdobrável II, fig. [1].
Tenha atenção ao facto de a seta da matriz de montagem ter de
apontar para cima.
A ligação de água quente deve ser feita à esquerda e a de água
fria à direita.

Alinhe a misturadora de uma mão, consulte a fig. [2].
Para isso coloque um nível de bolha sobre o excêntrico da matriz
de montagem (B).

Para uma fixação mais simples da torneira à parede, encontram-se
furos de fixação na estrutura.

Faça a ligação dos canos, consulte a fig. [3],
Se estiver prevista a montagem de uma torneira para chuveiro, é
necessário vedar a saída (superior ou inferior) que sobra com o
bujão (C) incluído.

Não é permitida uma ligação soldada, uma vez que pode
danificar os amortecedores incorporados.

Abra a entrada de água fria e quente, e verifique a estanqueidade
das ligações da armação.

Purgue os canos.

Acabe de rebocar e de colocar os azulejos na parede.
Não desmonte a matriz de montagem antes de ter terminado a

instalação.
Peças sobresselentes, consulte a página desdobrável I

( * = acessórios especiais).

8

TR

Kullanma Alanı

• Basınçlı hava kaplarıyla

• termik kumandalı sürekli akışlı su ısıtıcılarıyla

• Hidrolik kumandalı sürekli akışlı su ısıtıcılarıyla çalıştırılabilir

Basınçsız hava kaplarıyla (açık su ısıtıcılarıyla) çalıştırılamaz!

Teknik Özellikleri

• Akış basıncı

- Min. 0,5 bar

- Tavsiye olunan 1 - 5 bar

• Statik basıncı Max.10 bar

• Kontrol basıncı 16 bar

Gürültü düzeyine uymak için 5 bar’ın üzerindeki statik
basınçlarda bir basınç düşürücü takılması gereklidir.
Soğuk ve sıcak su bağlantıları arasındaki basınç farkının
yüksek olmasından kaçınılmalıdır.

• 3 bar akım basıncında akım hacmi: yakl. 27 L/Dak.

• Sıcaklık

Sıcak su girişi: Azami 80 °C
Enerji tasarrufu için tavsiye olunan: 60 °C

• Su bağlantısı Sıcak - sol

Soğuk - sağ

Açıklama:

Bu armatür 3-Yollu divertör ile tepe duşu ve ebluşu ile birlikte
kullanılabilir.

Önemli:
Bütün gömme muslukların çıkışlarında (karışık su borusu)
sonradan kapama valfi devreye sokulması yasaktır.

Montaj

Montaj duvarını hazırlayın

Tek kollu musluk için delikleri delin ve boru için oyukları oyun.

Tek kollu musluğu montaj şablonuna göre takın.

Müsaade olunan tolerans limitleri ölçülü çizimlerde
belirtilmektedir, bkz. Katlanır kapak I.
Hazır duvarın yüzeyinin (A) montaj şablonu alanında (X)
bulunması gereklidir, bkz. Katlanır kapak II, şekil [1].
Montaj şablonundaki okun yukarı bakmasına dikkat edin.
Sıcak su bağlantısının sola ve soğuk su bağlantısının sağa
takılması gereklidir.

Tek kollu musluğu ayarlayın, bkz. şekil [2].
Bunun için montaj şablonunun (B) ortasına bir su terazisi
koyun.

Armatürü duvara kolayca tutturmak için gövdede tutturma
delikleri öngörülmüştür.

Boruları takın, bkz. şekil [3].
Montajın perlatör olarak yapılmasının öngörülmüş olması
halinde, ilişikteki tapanın (C) boş kalan çıkışa (üstte veya
altta) takılması gereklidir.

Ta kılı susturucularda tahribat yapabileceği nedeniyle lehim
yapılması yasaktır.

Soğuk ve sıcak su vanalarını açın ve armatür bağlantılarının
sızdırmazlığını kontrol edin.

Suyu açarak boruları içini temizleyin.

Duvarı sıvayarak tamamlayın ve fayans döşeyin.
Montaj şablonunu montaj tamamlanmadan önce çıkartmayın.

Yedek parça, bkz. katlanır sayfa I ( * = Özel aksesuar).

SK

Oblast’ použitia

Prevádzka je možná s:

• tlakovými zásobníkmi

• tepelne riadenými prietokovými ohrievačmi

• hydraulicky riadenými prietokovými ohrievačmi

Prevádzka s beztlakovými zásobníkmi (otvorené ohrievače vody)

nie je možná.

Technické údaje

• Hydraulický tlak

- min. 0.5 bar

- odporúčaný 1 - 5 bar

• Prevádzkový tlak max. 10 bar

• Skúšobný tlak 16 bar

Na dodržanie hodnôt hlučnosti zabudujte pri kľudovom tlaku
nad 5 bar, redukčný ventil.
Vyhýbajte sa vyšším tlakovým rozdielom medzi prípojkou teplej a
studenej vody!

• Prietok pri hydraulickom tlaku 3 bar: cca. 27 l/min

• Teplota

Vstup teplej vody: najviac 80 °C

Na ušetrenie energie odporúčame: 60 °C

• Prípojka vody teplá - vľavo

studená - vpravo

Upozornenie:

Pri použití 3-cestného prestavovača je možné skombinovat’ túto
armatúru s pevnou (oblúkovou) alebo ručnou sprchou.

Dôležité:
Pri všetkých zapustených batériách nesmú byt’ vo vývode
(vedenie zmiešanej vody) napojené žiadne uzatváracie ventily.

Inštalácia

Pripravit’ montážnu stenu

Urobit’ diery pre jednoruký zmiešavač a drážky pre rúrky.

Zabudovat’ jednoruký zmiešavač s osadzovacou šablónou.

Prípustné toleráncie sú viditeľné v rozmerovom nákrese, pozri
stranu I.
Hotový povrch steny (A) sa musí nachádzat’ v oblasti (X),
osadzovacej šablóny, pozri stranu II, obr. [1].
Dbajte na to, aby šípka na osadzovacej šablóne ukazovala smerom
nahor.
Prípojka teplej vody musí byt’ vľavo a prípojka studenej vody
vpravo.

Vyrovnanie jednorukého zmiešavača, pozri obr. [2].
Vodováhu položit’ na zarážky osadzovacej šablóny (B).

Pre jednoduchšie upevnenie armatúry na stenu, sú v domčeku na
to predurčené upevňovacie diery.

Pripojenie rúrok, pozri obr. [3].
Ak je osadenie predurčené ako sprchová batéria, musí sa priložená
zátka (C) utesnit’ vo voľnom vývode (hore alebo dole).

Letované prepojenie nesmie byt’ vykonané, pretože by sa mohli
poškodit’ namontované tlmiče hluku.

Otvorit’ prívod teplej a studenej vody a preskúšat’ tesnost’ prípojok
armatúr.

Rúrky premyt’.

Dokončit’ omietku steny a obložit’.

Nedemontovat’ osadzovaciu šablónu pred konečnou inštaláciou.
Náhradné diely, pozri skladaciu stranu I (* = zvláštne

príslušenstvo).

9

SLO

Področje uporabe

Delovanje je možno z:

• Tlačnimi zbiralniki

• Te rm i čnimi pretočnimi grelniki

• Hidravličnimi pretočnimi grelniki

Ni možno delovanje v povezavi z netlačnimi zbiralniki (odprte
naprave za toplo vodo).

Tehnični podatki

• Pretočni tlak

- min. 0,5 bar

- priporočeno 1 - 5 bar

• Delovni tlak maks. 10 bar

• Preskusni tlak 16 bar

V primeru, da tlak v mirovanju presega 5 barov, je potrebno
vgraditi reducirni ventil.
Potrebno je preprečiti večje razlike v tlaku med priključkom
hladne in tople vode!

• Pretok pri pretočnem tlaku 3 bar: ca. 27 l/min

• Temperatura

Dotok tople vode: maks. 80 °C

Za prihranek energije se priporoča: 60 °C

• Vodni priključek toplo - levo
mrzlo - desno

Opozorilo:

Pri uporabi 3-smerne-preusmeritve obstaja možnost, da to
armaturo kombinirate z garnituro prhe za glavo in ročno prho.

Pomembno:
Ne dovoljeno dodatno priključiti protipovratne ventile pri vseh
podometnih baterijah, na iztoku (napeljavo za mešano vodo).

Vgradnja

Priprava mesta- stena vgraditve

Potrebno je napraviti utore za enoročajno mešalno baterijo kot tudi
odprtine za cevovod.

S pomočjo vgradne šablone vgradite enoročajno mešalno
baterijo.

Dopustna odstopanja od mer so na risbi z merami, glej zložljivo
stran I.
Končana površina stene (A) se mora nahajati v območju (X)
vgradne šablone, glej zložljivo stran II, slika [1].
Bodite pozorni na to, da je puščica na vgradni šabloni obrnjena
navzgor.
Priključek tople vode mora potekati levo, priključek hladne vode
desno.

Izravnava enoročne mešalne baterije, glej sliko [2].
Položite vodno tehtnico na odmične nastavke na vgradni šabloni (B).
Za enostavnejšo pritrditev armature na steno so predvidene
pritrdilne izvrtine na ohišju.

Priključite cevovode, glej sliko [3].
Če je predvidena vgradnja kot baterija za prho, je potrebno s
priloženimi čepi (C) zatesniti proste izhode (spodaj in zgoraj).

Povezav ne smete izvajati z lotanjem, ker lahko poškodujete
vgajeni dušilnik šumov.
Odprite dotok hladne in tople vode ter preverite tesnjenje
armaturnih priključkov!

Izperite cevovod.

Steno dokončno očistite in obložite s ploščicami.
Vgradne šablone ne smete odstraniti, dokler vgradnja ni končana.

Nadomestni deli, glej zložljivo stran I ( * = posebna oprema).

HR

Područje primjene

Može se koristiti s:

• tlačnim spremnicima

• toplinski upravljanim protočnim grijačima vode

• hidraulički upravljanim protočnim grijačima vode

Upotreba s bestlačnim spremnicima (otvorenim grijačima vode)

nije

moguća.

Tehnički podaci

• Hidraulički tlak

- minimalno 0,5 bar

- preporučeno 1 - 5 bar

• Maksimalni radni tlak 10 bar

• Ispitni tlak 16 bar

Ako tlak mirovanja premašuje 5 bar, onda je potrebno
ugraditi reduktor tlaka.
Moraju se izbjegavati veće razlike u tlakovima između
priključka hladne i tople vode!

• Protok kod hidrauličnog tlaka od 3 bar: oko 27 l/min

• Temperatura

Dovod tople vode: maks. 80 °C

Radi uštede energije preporučuje se: 60 °C

• Priključak na dovod vode toplo - lijevo

Napomena:

Upotrebom trosmjernog preusmjerivača moguće je kombinirati ovu
armaturu s garniturom tuša iznad glave i ručnog tuša.

Važno:
Kod svih podžbuknih baterija, u izlazu (tj. dovodu miješane
vode) ne smiju se postavljati dodatni zaporni ventili.

hladno - desno

Ugradnja
Najprije izradite ugradni zid

Probušite otvore za jednoručnu miješalicu i proreze za cijevne
vodove.

Ugradite jednoručnu miješalicu pomoću šablone za
ugrađivanje.

Dopuštena odstupanja prikazana su na dimenzijskom crtežu,
pogledajte preklopnu stranicu I.
Završena površina zida (A) mora se nalaziti u području (X) šablone
za ugrađivanje, pogledajte preklopnu stranicu II, sl. [1].
Strelica na šabloni za ugrađivanje obavezno mora biti usmjerena
prema gore.
Priključak tople vode mora biti lijevo, a priključak hladne vode
desno.

Izravnajte jednoručnu miješalicu, pogledajte sl. [2].
U tu svrhu postavite libelu na grebene šablone za ugrađivanje (B).
Radi što jednostavnijeg pričvršćivanja armature na zid, na kućištu
su u tu svrhu predviđeni pričvrsni otvori.

Priključite cjevovode, pogledajte sl. [3].
Ako je potrebno ugraditi bateriju za tuš, potrebno je zabrtviti
priloženi čep (C) u slobodan izlaz (gore ili dolje).

Spajanje se ne smije izvršiti lemljenjem, jer se time može oštetiti
ugrađeni prigušivač zvuka.
Otvorite dovod hladne i tople vode te ispitajte zabrtvljenost
priključaka miješalice.

Isperite cjevovode.

Ožbukajte zid i postavite pločice.
Šablona za ugrađivanje ne smije se demontirati prije dovršetka

ugradnje.

Zamjenski dijelovi, pogledajte preklopnu stranicu I ( * =
dodatna oprema).

10

BG

Приложение

Възможна е експлоатация с:

• Хидроакумулатори

• Проточни водонагреватели с термично управление

• Проточни водонагреватели с хидравлично управление

Експлоатация с безнапорни резервоари (отворени
водонагреватели) не е възможна.

Технически данни

• Хидравлично налягане

- мин. 0,5 бара

- препоръчително 1 - 5 бара

• Работно налягане макс. 10 бара

• Изпитвателно налягане 16 бара

При постоянно налягане над 5 бара трябва да се вгради
редуктор на налягането.
Да се избягват големи разлики между наляганията във
водопроводите на студената и топлата вода!

• Разход при 3 бара налягане на потока: прибл. 27 л/мин.

• Температ ура

на топлата вода при входа: макс. 80 °C

Препоръчва се за икономия на енергия: 60

• Водопроводни връзки топла – в ляво
студена – в дясно

Указание:

Чрез употребата на трипътен превключвател се предоставя
възможността тази арматура да се комбинира с ръчен душ и
душ за глава.

Важно:
При всички батерии за вграждане не трябва да се монтират
спирателни вентили на изхода (водопровода) за смесената
вода.

Монтаж

Подгответе стената за вграждане на арматурата

Пробийте дупки за смесителната батерия както и канали за
тръбопроводите.

Монтирайте смесителната батерия заедно с монтажния
шаблон.

Допустими отклонения в разстоянията са показани на чертежа
с размерите, виж страница I.
Готовата повърхност на стената (A) трябва да лежи в
областта (X) на монтажния шаблон, виж страница II, фиг. [1].
Обърнете внимание на факта, че стрелката на монтажния
шаблон трябва да сочи нагоре.
Изводът за топлата вода трябва да е отляво, за студената –
отдясно.

Нивелирайте смесителната батерия, виж фиг. [2].
За тази цел поставете нивела върху опорите на монтажния
шаблон (B).
За по-лесно закрепване на арматурата към стената в тялото й
са предвидени дупки за закрепване.

Свържете тръбопроводите, виж фиг. [3].
Ако ще се монтира като душ-батерия, тапата (С), включена в

C

°

доставката, трябва да се затапи в свободния изход (отгоре или
отдолу).

Не трябва да се запоява, тъй като по този начин вградените
уплътнители – шумоизолатори могат да се повредят.
Пуснете студената и топлата вода и проверете връзките на
арматурата за теч.

Промийте тръбопроводите.

Измажете стената и сложете плочки.
Монтажният шаблон не трябва да се демонтира преди

започването на монтажа на външните части на арматурата.

Резервни части, виж стр. I ( * = специални части).

EST

Kasutusala

Võib kasutada:

• ühendatuna survestatud soojussalvestitega

• termiliselt reguleeritud läbivooluboileritega

• hüdrauliliselt reguleeritud läbivooluboileritega

Ei

ole võimalik kasutada koos survevaba boileriga (lahtise

veekuumutiga).

Tehnilised andmed

• Veesurve

- min. 0,5 baari

- soovituslik 1–5 baari

• Surve töörežiimis maksimaalselt 10 baari

• Testimissurve 16 baari

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.
Vältige suuri surveerinevusi külma- ja kuumaveetorust siseneva
vee vahel!

• Läbivool 3-baarise veesurve korral ca 27 l/min

• Temperatuur

Siseneva kuuma vee temperatuur maksimaalselt 80 °C

Soovituslik temperatuur energiasäästuks 60 °C

• Veeühendused kuum vesi - vasakul
külm vesi - paremal

NB!

3-suunalise jaotaja kasutamisel on võimalik seda segistit pea- ja
käsiduši komplektiga kombineerida.

Tähtis:
Ühegi peitsegisti puhul ei tohi väljalaskesse (seguveetorusse)
sulgventiile lisaks paigaldada.

Paigaldamine
Valmistage sein segisti paigaldamiseks ette.

Teha avad kangsegisti ja torude jaoks.

Paigaldage kangsegisti paigaldusšablooniga.

Lubatud kõikumised on näha mõõdujoonistel, vt. voldik lk. I.
Valmis sein (A) peab jääma paigaldusšablooni vahemikku (X),
vt. voldik lk. II, joonist [1].
Pange tähele, et nool paigaldusšabloonil peab näitama üles.
Kuumaveeühendus peab olema vasakul, külmaveeühendus
paremal.

Joondage kangsegisti, vt. joonist [2].
Selleks asetage paigaldusšablooni (B) nukkidele vesilood.
Seadme lihtsamaks seinale paigaldamiseks on korpusel olemas
kinnitusaugud.

Ühendage torustik, vt. joonist [3].
Kui on ette nähtud dušisegisti monteerimine, siis tuleb kaasasolev
kork (C) asetada vabaks jäänud väljavooluavasse (all või ülal).

Jooteühenduse tegemine on keelatud, kuna sellega võidakse
kahjustada sisseehitatud tihendeid.
Avage külma ja kuuma vee juurdevool ja veenduge, et segisti
ühenduskohad ei leki.

Viige läbi torustiku montaažieelne pesu.

Krohvige ja plaatige sein lõpuni.
Ärge eemaldage paigaldusšablooni enne segisti lõplikku

paigaldamist.

Tagavaraosad, vt. voldiku I lk. ( * = Eriosad).

11

LV

Pielietošanas joma

Ekspluatācija iespējama ar:

• hidroakumulatoriem,

• termiski regulējamiem caurteces ūdens sildītājiem,

• hidrauliski regulējamiem caurteces ūdens sildītājiem.

Ekspluatācija ar bezspiediena krātuvēm (vaļēji siltā ūdens
sagatavotāji) nav

Tehniskie dati

• Hidrauliskais spiediens:

- vismaz 0,5 bar

- ieteicams no 1 līdz 5 bar

• Darba spiediens maksimāli 10 bar

• Kontrolspiediens 16 bar

Ja miera stāvokļa spiediens lielāks par 5 bar, iemontējiet
reduktoru.
Siltā un aukstā ūdens pieslēgumos jāizvairās no lielas
spiediena starpības!

• Caurtece pie 3 bar hidrauliskā spiediena: apmēram 27 l/min

• Temperatūra:

Ieplūstošā siltā ūdens temperatūra: maksimāli 80 °C

Ieteicamā temperatūra enerģijas taupīšanai: 60 °C

• Ūdens pieslēgums siltais – pa kreisi
aukstais – pa labi
Izmantojot trīslīniju pārslēgu, ir iespēja kombinēt šo armatūru ar
galvas un rokas dušas komplektu.

Svarīgi:
Visiem zemapmetuma dušas maisītājiem slēgventiļus var
pieslēgt atzarojumam (jauktā ūdens līnija).

iespējama.

Instalēšana

Sagatavojiet iebūvēšanas sienu

Sagatavojiet caurumus vienroktura ūdens krāniem un spraugas
cauruļvadiem.

Ievietojiet vienroktura ūdens krānus ar iebūves šablonu.

Pieļaujamās pielaides uzrādītas rasējumos ar izmēriem, skatiet I
atvērumu.
Iebūves dziļumam līdz gatavās sienas virsmai (A) jābūt iebūves
šablona daļā (X), skatiet II atvērumu, [1.] attēlu.
Ņemiet vērā, ka bultiņai uz iebūves šablona jābūt vērstai uz augšu.
Silto ūdeni jāpieslēdz pa kreisi, auksto ūdeni – pa labi.

Centrējiet vienroktura ūdens krānus, skatiet [2.] attēlu.
Bez tam, iebūves šablona (B) izciļņiem izmantojiet līmeņrādi.
Vienkāršai armatūras piestiprināšanai pie sienas korpusā paredzēti
stiprinājuma caurumi.

Cauruļvadu pievienošana, skatiet [3.] attēlu.
Ja paredzēts iebūvēt kā dušas krānu, pievienotais aizbāznis (C)
jānostiprina brīvajā atzarojumā (apakšpusē vai augšpusē).

Lodēto savienojumu nav iespējams izveidot, jo var sabojāt
ievietoto trokšņu slāpētāju.
Atveriet aukstā un siltā ūdens piegādi un pārbaudiet pieslēgumu
blīvumu.

Izskalojiet cauruļvadus.

Sienu apmet un noflīzē.
Nenoņemiet iebūvēšanas šablonu pirms instalācijas gatavības.

LT

Naudojimo sritis

Galima naudoti su:

• slėginiais vandens kaupikliais,

• termiškai reguliuojamais tekančio vandens šildytuvais,

• hidrauliniu būdu reguliuojamais tekančio vandens šildytuvais.

Netinka

vandens šildytuvais).

Techniniai duomenys

• Vandens slėgis
– minimalus 0,5 bar
– rekomenduojamas 1–5 bar

• Darbinis slėgis, maks. 10 bar

• Bandomasis slėgis 16 bar

Jei statinis slėgis didesnis nei 5 bar, reikia įmontuoti slėgio
reduktorių.
Stenkitės, kad nesusidarytų didelis šalto ir karšto vandens
slėgių skirtumas!

• Debitas esant 3 bar vandens slėgiui: apie 27 l/min.

• Temperatūra

• Vandens prijungimas: karštas vanduo – kairėje

šaltas vanduo – dešinėje

Pastaba

Jeigu naudojama trijų atšakų jungtis, šį maišytuvą galima montuoti
kartu su dušo komplektu.

Svarbi pastaba
Naudojant potinkinius maišytuvus, uždaromųjų vožtuvų
išlaide (sumaišyto vandens vamzdelyje) montuoti negalima.

naudoti su žemo slėgio vandens šildytuvais (atvirais

Įtekančio karšto vandens temperatūra: maks. 80 °C

Rekomenduojama temperatūra taupant energiją: 60 °C

Rezerves daïas, skatiet I atvçrumu ( * = "Speciâlie
piederumi").

Įrengimas

Paruoškite montavimui sieną.

Išgręžkite skyles maišytuvui tvirtinti bei paruoškite angas
vamzdžiams tiesti.

Vienos svirties maišytuvo su montavimo šablonu tvirtinimas.

Matmenys nurodyti brėžinyje, žr. I atlenkiamąjį puslapį.
Montavimo atstumas iki sienos paviršiaus (A) turi būti montavimo
šablono ribose (X), žr. II atlenkiamąjį puslapį, [1] pav.
Rodyklė turi būti nukreipta į viršų (kaip parodyta montavimo
šablone).
Prijungimas prie karšto vandens kairėje, o prie šalto – dešinėje
pusėje.

Vienos svirties maišytuvo išlyginimas, žr. [2] pav.
Išlyginkite maišytuvą gulsčiuku pagal montavimo šabloną (B).
Tam, kad maišytuvą būtų galima lengviau pritvirtinti prie sienos,
korpuse išgręžtos tvirtinimo skylės.

Prisukite vamzdžius, žr. [3] pav.
Jei montuojamas kaip dušo maišytuvas, išlaidas (apačioje arba
viršuje) turi būti sandariai užkimštas komplekte esančiu kamščiu (C).

Lituoti jungčių negalima, nes bus pažeisti įmontuoti triukšmo
slopintuvai.
Atsukite šalto bei karšto vandens sklendes ir patikrinkite, ar
sandarios jungtys.

Išplaukite vamzdžius.

Nutinkuokite sieną ir užklijuokite plyteles.
Prieš galutinį įrengimą montavimo šablono išmontuoti negalima.

Atsarginës dalys, þr. I atlenkiamàjá puslapá ( * – specialûs
priedai).

12

RO

Domeniu de utilizare

Se poate utiliza cu:

• Cazane sub presiune

• Încălzitoare instantanee comandate termic

• Încălzitoare instantanee comandate hidraulic

Nu

este posibilă utilizarea în reţea cu cazane nepresurizate

(cazane deschise).

Specificaţii tehnice

• Presiune de curgere

- min. 0,5 bar

- recomandat 1 - 5 bar

• Presiune de lucru max. 10 bar

• Presiunea de încercare 16 bar

La presiuni de repaus de peste 5 bar se va monta un
reductor de presiune.
Se vor evita diferenţe de presiune mari între racordurile
de apă caldă şi rece!

• Debitul la presiunea de curgere de 3 bar: cca. 27 l/min

• Temperatura

Intrare apă caldă: max. 80 °C

Pentru economisirea energiei se recomandă: 60 °C

• Racordarea la reţeaua de apă cald - stânga
rece - dreapta

Indicaţie:

Prin utilizarea unui comutator cu 3 căi există posibilitatea, de a
combina această armătură cu o garnitură de duş fixă şi una mobilă.

Important:
La toate bateriile cu montare sub tencuială nu se permite
montarea în aval, la ieşire (conducta de apă de amestec) a
unor robinete de închidere.

Instalare
Pregătiţi peretele în care se montează

Se practică găurile pentru bateria cu monocomandă precum şi
canalele pentru conducte.

Se montează bateria cu monocomandă cu ajutorul şablonului
de montare.

To le ra nţele admisibile se pot vedea pe desenele cu cote; a se
vedea pagina pliantă I.
Suprafaţa pregătită a peretelui (A) trebuie să se afle în zona (X) a
şablonului de montaj; a se vedea pagina pliată II, fig. [1].
Aveţi grijă ca săgeata de pe şablonul de montaj să fie orientată în
sus.
Racordul la apa caldă trebuie făcut în stânga, iar cel la apa rece în
dreapta.

Aducerea la nivel a bateriei cu monocomandă; a se vedea
fig. [2].
Aşezaţi o nivelă cu bulă de aer pe nervurile şablonului de montaj (B).
Pentru o fixare uşoară a bateriei pe perete, în carcasă sunt
prevăzute orificii de fixare.

Se face legătura la conducte; a se vedea fig. [3].
Dacă se preconizează montarea ca baterie pentru duş, dopul (C)
livrat cu bateria trebuie înşurubat etanş în ieşirea rămasă liberă
(sus sau jos).

Nu este permisă racordarea prin lipire deoarece prin aceasta ar
putea fi deteriorat amortizorul de zgomot încorporat.
Se deschide alimentarea cu apă caldă şi rece şi se verifică
etanşeitatea racordurilor.

Se spală ţevile de alimentare.

După terminarea lucrărilor, peretele trebuie tencuit şi acoperit cu
faianţă.

Nu demontaţi şablonul de montaj înainte de terminarea instalării.
Piese de schimb; a se vedea pagina pliantă I ( * = accesorii

speciale).

RUS

Область применения

Эксплуатация возможна с:

• накопителями, работающими под давлением,

• проточными водонагревателями с термическим управлением,

• проточными водонагревателями с гидравлическим

управлением.
Эксплуатация с накопителями, работающими без давления

(открытые водонагреватели), не предусмотрена.

Технические данные

• Проточное давление

- не менее 0,5 баp

- рекомендуется 1 - 5 бар

• Рабочее давление, макс.10 бар

• Испытательное давление 16 бар

Для сохранения коэффициента шума при полном давлении
воды свыше 5 бар следует установить редуктор давления.
Следует избегать большой разницы между давлениями
холодной и горячей воды!

• Расход при проточном давлении 3 бар: ок. 27 л/мин.

• Температура

На входе горячей воды: макс. 80°С

Для экономии энергии рекомемндуется: 60°С

• Подключение воды горячая - слева

холодная - справа

Указание:

Благодаря 3-х линейному переключению имеется возможность
комбинирования данного смесителя с гарнитуром для
головного и ручного душа.

Важно:
На выходе всех скрытых смесителей (в линии смешанной
воды) недопустимо подключение запорных клапанов.

Монтаж

Подготовить монтажную стену.

Выполнить отверстия для однорычагового смесителя, а также
шлицы для трубопроводов.

Установить однорычаговый смеситель с монтажным
шаблоном.

Требуемые допуски указаны на чертеже габаритных размеров,
см. складной лист I.
Готовая поверхность стены (А) должна находиться в зоне (Х)
монтажного шаблона, см. складной лист II, рис. [1].
Проследите за тем, чтобы стрелка на монтажном шаблоне
показывала вверх.
Подключение горячей воды должно быть слева, а подключение
холодной воды - справа.

Однорычаговый смеситель выверить, см. рис. [2].
Для этого положите на выступы монтажного шаблона (В)
ватерпас.

Для более простого крепления смесителя к стене в корпусе
предусмотрены крепежные отверстия.

Подсоединить трубопроводы, см. рис. [3].
Если монтаж предусмотрен в качестве душевого смесителя, то
прилагаемую заглушку (С) необходимо загерметизировать в
оставшемся свободным отводе (внизу или вверху).

Припаивать не разрешается, так как пайка может повредить
встроенные шумоглушители.
Открыть подвод холодной и горячей воды, проверить
подсоединения смесителя на герметичность.

Промыть трубопроводы.

Стену окончательно отштукатурить и облицевать керамической
плиткой.

Монтажный шаблон не демонтировать, пока не будет
произведена окончательная установка.

Запчасти, см. складной лист I ( * = Специальные
принадлежности).

13
