Diese Technische Produktinformation ist
ausschließlich für den Installateur oder

D

eingewiesene Fachkräfte!
Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen
Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar
Betriebsdruck: max. 10 bar
Prüfdruck: 16 bar
Durchfluss bei 3 bar Fließdruck
bei Wanne: ca. 21,5 l/min
bei Brause: ca. 18 l/min
Temperatur Warmwassereingang max. 80 °C
Empfohlen (Energieeinsparung): 60 °C

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasser­anschluss sind zu vermeiden!

GROHE Armaturen mit Brausen oder mit herausziehbaren
Ausläufen/Brausen sind mit DIN-DVGW bauartgeprüften
Rückflussverhinderern ausgerüstet.

Installation:

Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!
Einbau eines Temperaturbegrenzers möglich
(Best.-Nr.: 46 375).
Die Ausladung kann um 20mm vergrößert werden,
Best.-Nr. Verlängerung: 07 130 (siehe Ersatzteile).

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion
prüfen.
Schließen der Armatur bewirkt automatisches
Umschalten von Brauseauslauf auf Wanneneinlauf.

Mengenbegrenzung:

In Verbindung mit hydraulischen Durchlauferhitzern
ist eine Durchflussmengenbegrenzung nicht zu
empfehlen.

Wartung:
Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der
Dichtungen achten.

Schrauben wechselweise gleichmäßig anziehen.

This technical product information is exclusively
for the installer or trained specialists.

GB

Please pass these instructions on to the user.

Application:
Operation with unpressurized storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar – recommended 1 – 5 bar
Operating pressure: max. 10 bar
Test pressure: 16 bar
Flow rate at 3 bar flow pressure
for bath: approx. 21,5 l/min
for shower: approx. 18 l/min
Hot water inlet temperature max. 80 °C
Recommended (energy saving): 60 °C

If static pressure exceeds 5 bar, a pressure-reducing valve
must be fitted.

Avoid major pressure differences between hot and cold water
supply.

GROHE fittings with showers or with pull-out bath spouts/
showers are equipped with non-return valves.

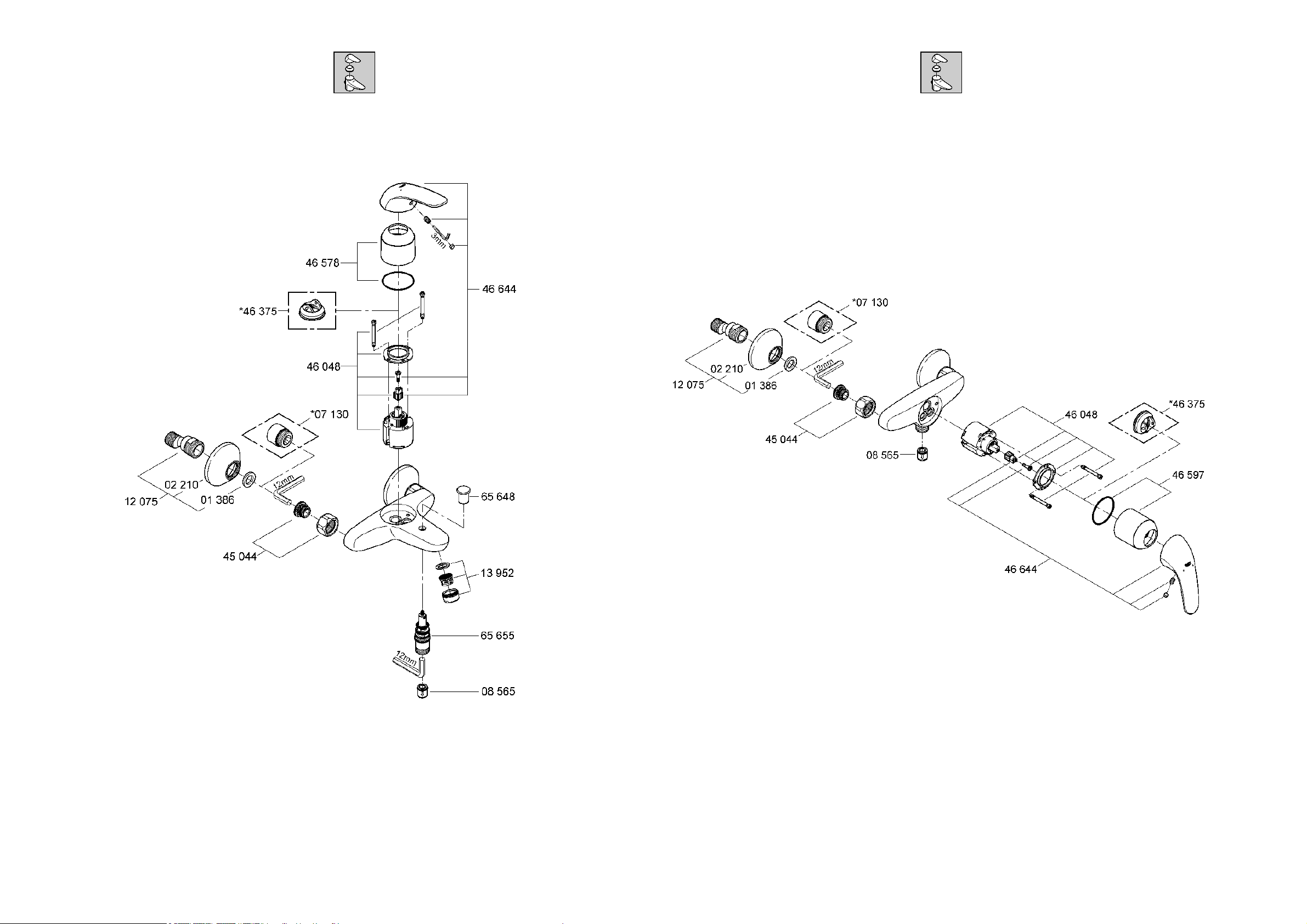

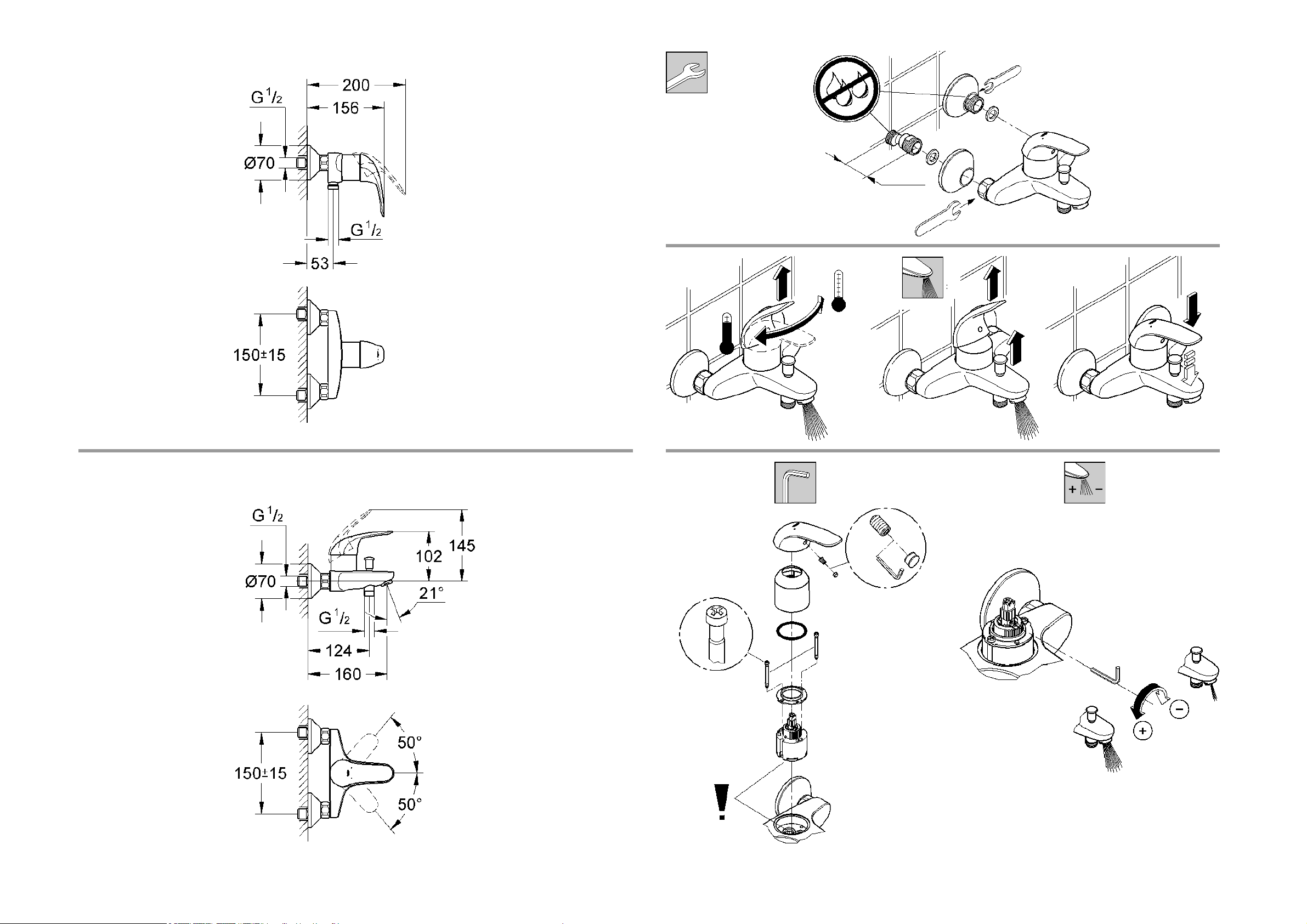

Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

Installation:

Flush piping system prior and after installation of
fitting thoroughly (Consider EN 806)!
Fitting a temperature limiter is possible
(Prod. no.: 46 375).
The projection can be increased by 20mm, extension
Prod. no: 07 130 (see Replacement parts).

Function:

Check connections for leaks and check function of
fitting.
Flow is diverted automatically from shower outlet to
bath inlet when the fitting is closed.

Flow rate limitation:

The use of flow rate limiters in combination with
hydraulic instantaneous heaters is not recommended.

Maintenance:
Inspect and clean all components and replace if
necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the
seals are correctly seated.

Tighten the screws evenly and alternately.

Replacement parts: see exploded drawing
(* = special accessories)
Care: see Care Instructions

1

La documentation technique/produit est
exclusivement destinée aux plombiers et aux

F

personnels qualifiés.
Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression
(chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar –

recommandée 1 à 5 bars
Pression de service: 10 bars maxi.
Pression d'épreuve: 16 bars
Débit à une pression dynamique de 3 bars
du robinet: env. 21,5 l/min
de la douche: env. 18 l/min
Température de l’eau chaude 80 °C maxi.
Recommandée (économie d'énergie): 60 °C

Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.

Eviter les différences importantes de pression entre les
raccordements d'eau chaude et d'eau froide!

Les robinetteries GROHE avec douche ou douchette
extractible sont équipées de clapets anti-retour éprouvés.

Installation

Bien rincer les canalisations avant et après
l’installation (respecter la norme EN 806)!
Possibilité de montage d’un limiteur de température
(réf. 46 375).
Il est possible d’agrandir la saillie de 20mm avec une
rallonge (réf. 07 130) (cf. Pièces de rechange).

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler
le fonctionnement de la robinetterie.
La fermeture du mitigeur entraîne l'inversion
automatique de la douche au bec.

Limiteur de débit

La limitation du débit est déconseillée avec des
chauffe-eau instantanés à commande hydraulique.

Maintenance
Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la
cartouche.

Serrer les vis en alternance et de manière homogène.

¡Esta información técnica de productos está
destinada exclusivamente para el instalador o

E

para especialistas instruidos!
¡Por favor, entréguesela al usuario!

Campo de aplicación
No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares
Presión de utilización: máx. 10 bares
Presión de verificación: 16 bares
Caudal para una presión de trabajo de 3 bares
bañera: aprox. 21,5 l/min
ducha: aprox. 18 l/min
Temperatura de la entrada del agua caliente máx. 80 °C
Recomendada (ahorro de energía): 60 °C

Si la presión en reposo es superior a 5 bares, hay que instalar
un reductor de presión.

¡Deberán evitarse diferencias de presión importantes entre
las acometidas del agua fría y del agua caliente!

Las griferías GROHE con ducha o con caño/ducha extraíble
están equipadas con válvulas antirretorno con certificación de
modelo.

Pièces de rechange: cf. vue explosée
(* = accessoires spéciaux).

Entretien: cf. les instructions d’entretien

Instalación:

¡Purgar a fondo el sistema de tuberías antes y
después de la instalación (tener en cuenta EN 806)!
Es posible el montaje de un limitador de temperatura
(Núm. de pedido: 46 375).
El alargamiento puede aumentarse en 20mm,
Núm. de pedido de la prolongación: 07 130
(ver piezas de recambio).

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el
funcionamiento de la grifería.
Al cerrar las llaves, se pasa automáticamente de
salida por la ducha a salida por el caño de la bañera.

Limitación del caudal:

Se recomienda no utilizar el limitador de caudal en
combinación con calentadores instantáneos con
control hidráulico.

Mantenimiento:
Verificar todas las piezas, limpiarlas y cambiarlas
en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de
mantenimiento!

Al montar el cartucho tener en cuenta el correcto
asiento de las juntas.

Apretar los tornillos con uniformidad y alternativamente.

Recambios: véase la vista de despiece
(* = Accesorio especial)
Cuidados: véanse las instrucciones de conservación

2

Queste informazioni tecniche sul prodotto sono
ad uso esclusivo dell’installatore e di personale

I

qualificato!
Si prega di consegnarle all’utente!

Gamma di applicazioni:
Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a
circuito aperto).

Dati tecnici

Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar
Pressione di esercizio max. 10 bar
Pressione di prova 16 bar
Portata a 3 bar di pressione idraulica
con vasca: circa 21,5 l/min
con doccia circa 18 l/min
Temperatura ingresso acqua calda: max. 80 °C
Consigliata (risparmio energetico): 60 °C

Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.

Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua calda!

Tutti i rubinetti GROHE con doccia o raccordi di uscita/docce
estraibili sono dotati di valvola di non ritorno.

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema
di tubazioni (osservare la norma EN 806)!
E’ possibile montare un apposito limitatore di
temperatura (n. di codice 46 375).
La distanza dalla parete può essere aumentata di 20mm
(n. di codice prolunga: 07 130 (vedi parti di ricambio).

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento
del rubinetto.
Chiudendo il rubinetto, il deviatore torna automatica­mente nella posizione di flusso verso la vasca.

Limitatore di portata:

L'uso di un limitatore di portata non è raccomandabile
negli scaldabagni istantanei idraulici.

Manutenzione:
Controllare, pulire ed eventualmente sostituire
tutti i pezzi.

Chiudere l’entrata dell’acqua durante lavori di
manutenzione!

Durante il montaggio della cartuccia controllare
che le guarnizioni siano perfettamente in sede.

Serrare le viti in alternanza alla stessa coppia di
serraggio.

Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde

NL

monteurs!
Overhandig deze aan de gebruiker!

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen)
is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar
Werkdruk: max. 10 bar
Testdruk: 16 bar
Capaciteit bij 3 bar stromingsdruk
bij bad: ca. 21,5 l/min
bij douche: ca. 18 l/min
Temperatuur warmwateringang max. 80 °C
Aanbevolen (energiebesparing): 60 °C

Bij statische drukken boven 5 bar dient een
drukreduceerventiel te worden ingebouwd.

Voorkom hoge drukverschillen tussen de koud- en
warmwateraansluiting!

GROHE kranen met douches of met uittrekbare uitlopen/
douches zijn uitgerust met gekeurde terugslagkleppen.

Pezzi di ricambio:vedi immagini esplose
(* = accessori speciali).
Manutenzione ordinaria: vedi istruzioni per
manutenzione ordinaria

Installeren:

Leidingen vóór en na het installeren grondig spoelen
(EN 806 in acht nemen)!
Inbouwen van een temperatuurbegrenzer mogelijk
(best.nr.: 46 375).
De sprong kan met 20mm worden vergroot, extensie
bestelnr.: 07 130 (zie Reserveonderdelen).

Werking:

Controleer of de aansluitingen niet lekken en of de
kraan werkt.
Bij het dichtdraaien van de kraan wordt automatisch
van de toevoer voor de douche naar de toevoer voor
de badkuip omgeschakeld.

Volumebegrenzer:

In combinatie met c.v.-ketels met warmwatervoorziening
en geisers is een doorstroombeperking aan de
warmwaterkant niet aan te raden, i.v.m. de tapdrempel
van de geiser/combiketel.

Onderhoud:
Controleer alle onderdelen, reinig en vervang
deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer
af!

Controleer bij het inbouwen van de kardoes of de
afdichtingen goed zitten.

Draai de schroeven beurtelings gelijkmatig vast.

Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)
Reiniging: zie reinigingsaanwijzing

3

Denna tekniska produktinformation är
uteslutande avsedd för installatören eller

S

anvisade fackmän!
Var vänlig lämna vidare till användaren!

Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig!
Tekniska data

Flödestryck: min. 0,5 bar – rekommenderat 1 – 5 bar
Driftstryck: max. 10 bar
Kontrolltryck: 16 bar
Kapacitet vid 3 bar flödestryck
vid badkar: ca 21,5 l/min
vid dusch: 18 l/min
Temperatur varmvatteningång max. 80 °C
Rekommendation (energibesparing): 60 °C

Installation:

Spola rörledningssystemet noggrant före och efter
installationen (observera EN 806)!
Installation av en temperaturbegränsare är möjlig
(best nr: 46 375).
Utloppet kan ökas 20mm, beställn.-nr
förlängning: 07 130 (se reservdelar).

Funktion:

Kontrollera att alla anslutningar är täta och fungerar
felfritt.
När man stänger blandaren sker en automatisk
omkoppling från dusch till badkar.

Volymbegränsning:

Flödebegränsningen bör inte användas i kombination
med hydrauliska genomströmningsberedare.

En reduceringsventil ska installeras om vilotrycket
överstiger 5 bar.

Större tryckdifferenser mellan kallvatten- och
varmvattenanslutningen måste undvikas!

GROHE armaturer med dusch eller med utdragbart utlopp/
dusch är utrustade med backventil.

Denne Tekniske Produktinformation er kun til vvs­installatøren og erfarne fagfolk!

DK

Giv den venligst videre til brugeren!

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne
vandvarmere) er ikke mulig!

Tekniske data

Tilgangstryk: min. 0,5 bar – anbefalet 1 – 5 bar
Driftstryk: maks. 10 bar
Kontroltryk 16 bar
Gennemløb ved 3 bar tilgangstryk
kar: ca. 21,5 l/min.
bruser: ca. 18 l/min.
Temperatur ved varmtvandsindgangen maks. 80 °C
Anbefalet (energibesparelse): 60 °C

Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
Større trykforskelle mellem koldt- og varmtvandstilslutningen

bør undgås!
GROHE armaturer med brusere eller udtrækkelige udløb/

brusere skal udstyres med godkendte kontraventiler.

Underhåll:
Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Kontrollera att tätningarna sitter rätt vid
montering av patronen.

Dra åt skruvarna växelvis.

Reservdelar: se sprängskiss
( * = specialtillbehör).

Skötsel: se Skötselanvisning

Installation:

Skyl rørledningssystemet grundigt før og efter
installationen (Vær opmærksom på EN 806)!
Der kan monteres en temperaturbegrænsning
(bestillingsnr.: 46 375).
Fremspringet kan forlænges med 20mm, bestillingsnr.
til forlængelsen: 07 130 (se Reservedele).

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet
fungerer.
Når der lukkes for armaturet, skiftes der automatisk
fra bruser til kar.

Mængdebegrænsning:

I forbindelse med hydrauliske
gennemstrømningsvandvarmere kan brug af
gennemstrømningsbegrænsning ikke anbefales.

Vedligeholdelse:
Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der
lukkes for vandet!

Vær ved montering af patronen opmærksom på,
at pakningerne monteres korrekt.

Skruerne spændes skiftevis og ensartet.

Reservedele: se den sprængte tegning
(* = specialtilbehør)
Pleje: se plejeanvisningen.

4

Denne tekniske produktinformasjonen er
utelukkende laget for installatører og annet

N

faglært personell!
Vennligst gi denne produktinformasjonen videre
til brukeren!

Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig.
Tekniske data

Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar
Driftstrykk: maks. 10 bar
Kontrolltrykk: 16 bar
Gjennomstrømning ved 3 bar dynamisk trykk
badekar: ca. 21,5 l/min
dusj: ca. 18 l/min
Temperatur varmtvannsinngang maks. 80 °C
Anbefalt (energisparing): 60 °C

Ved statisk trykk over 5 bar monteres en
trykkreduksjonsventil.

Unngå store trykkdifferanser mellom kaldt- og
varmtvannstilkoblingen!

GROHE-armaturer med dusjer eller med uttrekkbare kraner/
dusjer er utstyrt med typetestede tilbakeslagsventiler.

Installering:

Spyl rørledningssystemet grundig før og etter
installeringen (Følg EN 806)!
Det er mulig å montere temperaturbegrenser
(best.nr.: 46 375).
Avstanden fra veggen kan økes 20mm, best.nr.
forlengelse: 07 130 (se Reservedeler).

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen
fungerer som den skal.
Når armaturen stenges, skjer en automatisk
omkobling fra dusjutløp til karinnløp.

Mengdebegrensning:

Bruk av strømningsbegrenser anbefales ikke i
forbindelse med hydrauliske varmtvannsberedere.

Vedlikehold:
Kontroller alle delene, rengjør og skift eventuelt
ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

Kontroller at tetningene sitter riktig når patronen
monteres.

Trekk til skruene vekselvis og jevnt.

Reservedeler: se sprengskisse
(* = ekstra tilbehør)

Pleie: se pleieveiledningen

Tämä tekninen tuotetiedote on tarkoitettu
yksinomaan asentajille tai koulutuksen saaneille

FIN

ammattimiehille!
Anna se edelleen laitteen käyttäjälle!

Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien
lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar
Käyttöpaine: maks. 10 bar
Tarkastuspaine: 16 bar
Läpivirtaus, kun virtauspaine on 3 baria
amme: n. 21,5 l/min
suihku: n. 18 l/min
Lämpötila lämpimän veden tulossa maks. 80 °C
Suositus (energian säästämiseksi): 60 °C

Asenna paineenalennusventtiili lepopaineiden
ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä
on vältettävä!

Suihkulla tai ulosvedettävällä juoksuputkella/suihkulla
varustetuissa GROHE-hanoissa on takaiskuventtiilit.

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen
asennuksen (EN 806 huomioitava)!
Hanaan voidaan asentaa lämpötilan rajoitin
(tilausnumero: 46 375).
Hanaa voidaan jatkaa 20mm:n jatkokappaleella,
tilausnumero: 07 130 (ks. varaosat).

Toi minta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.
Hanan sulkeminen vaihtaa veden virtauksen
automaattisesti suihkutoiminnosta ammeen
juoksuputkeen.

Virtausmäärän rajoitin:

Emme suosittele käyttämään läpivirtauksen rajoitinta
hydraulisen läpivirtauskuumentimen yhteydessä.

Huolto:
Tarkasta ja puhdista kaikki osat, vaihda
tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Kun asennat säätöosan, huolehdi siitä, että
tiivisteet ovat kunnolla paikoillaan.

Kiristä ruuvit tasaisesti vuorotellen.

Varaosat: ks. räjäytyskuva (* = lisätarvike)
Hoito: ks. hoito-ohjeet

5

Informacja techniczna o produkcie przeznaczona
jest wyłącznie dla instalatorów lub osób z

PL

przygotowaniem fachowym!
Informację należy przekazać użytkownikowi!

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody
(pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar
Ciśnienie robocze: maks. 10 bar
Ciśnienie kontrolne: 16 bar
Natężenie przepływu przy ciśnieniu przepływu 3 bar
dla wanny: ok. 21,5 l/min
dla prysznica: ok. 18 l/min
Temperatura na doprowadzeniu gorącej wody maks. 80 °C
Zalecana (energooszczędna): 60 °C

Jeżeli ciśnienie statyczne przekracza 5 bar, należy
wmontować reduktor ciśnienia.

Należy unikać większych różnic ciśnienia między wodą zimną
a ciepłą!

Wszystkie armatury GROHE z prysznicem lub z wysuwaną
wylewką/prysznicem, wyposażone są w atestowane zawory
zwrotne.

Instalacja:

Przed instalacją i po niej dokładnie przepłukać
przewody rurowe (przestrzegać EN 806)!
Możliwe jest zamontowanie ogranicznika temperatury
(nr zam.: 46 375).
Wysięg można zwiększyć o 20mm, nr zam.
przedłużenie: 07 130 (zob. części zamienne).

Działanie:

Sprawdzić szczelność połączeń i działanie armatury.
Zamknięcie armatury powoduje automatyczne
przełączenie wypływu z prysznica na wypływ z
wylewki wannowej.

Ogranicznik przepływu wody:

Wykorzystanie funkcji ogranicznika przepływu wody
w połączeniu z włączanymi ciśnieniowo
przepływowymi podgrzewaczami wody nie jest
zalecane.

Konserwacja:
Sprawdzić wszystkie części, oczyścić i ewent.
wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Podczas montażu głowicy zwrócić uwagę na
prawidłowe osadzenie uszczelek.

Wkręcić i stopniowo równomiernie dokręcić śruby.

46 375

Części zamienne: zob. rysunek poglądowy
(* = akcesoria)
Pielęgnacja: zob. Instrukcja pielęgnacji

6

Αυτή η τεχνική πληροφορία προϊόντος
προορίζεται αποκλειστικά για τον εγκαταστάτη ή

GR

για τους εξειδικευµένους τεχνίτες!
Παρακαλούµε παραδώστε την και στο χρήστη!

Πεδίο εφαρµογής:

Η λειτουργία µε συσσωρευτές χωρίς πίεση (ανοιχτοί
θερµοσίφωνες) δεν είναι δυνατή.

Τεχνικά στοιχεία

Πίεση ροής: ελάχιστη 0,5 – συνιστώµενη 1 – 5 bar
Πίεση λειτουργίας µέγιστη 10 bar
Πίεση ελέγχου:16bar
Ροή µε πίεση στα 3 bar

στη µπανιέρα: περ. 21,5 l/min
στο ντους: περ. 18 l/min

Θερµοκρασία στην είσοδο ζεστού νερού µέγ. 80 °C
Συνιστώµενη (εξοικονόµηση ενέργειας): 60 °C

Σε πιέσεις ηρεµίας µεγαλύτερες από 5bar θα πρέπει να
τοποθετηθεί µια συσκευή µείωσης της πίεσης.

Αποφύγετε µεγαλύτερες διαφορές πίεσης µεταξύ της
σύνδεσης ζεστού και κρύου νερού!

Οι µπαταρίες Grohe µε προεκτεινόµενη έξοδο νερού ή µε
αποσπώµενες απορροές/ντους είναι εξοπλισµένες µε
βαλβίδες αντεπιστροφής.

Εγκατάσταση:

Ξεπλύνετε καλά το σύστηµα σωληνώσεων πριν και
µετά την εγκατάσταση (σύµφωνα µε τις

προδιαγραφές EN 806)!
∆υνατότητα τοποθέτησης ενός περιοριστή
θερµοκρασίας (αρ. παραγγελίας: 46 375).
Η εξοχή µπορεί να επιµηκυνθεί κατά 20mm,
αρ. παραγγελίας προέκτασης: 07 130
(βλέπε Ανταλλακτικά).

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη
λειτουργία της βαλβίδας.
Το κλείσιµο της µπαταρίας έχει ως αποτέλεσµα την
αυτόµατη αλλαγή από την έξοδο ντους σε ροή
µπανιέρας.

Αναστολέας ροής:

∆εν συνιστάται η σύνδεση του αναστολέα ροής σε
συνδυασµό µε υδραυλικούς ταχυθερµοσίφωνες.

Συντήρηση:
Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν
χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες
συντήρησης!

Στην τοποθέτηση της φύσιγγας φροντίστε για την
καλή θέση των µονώσεων.

Σφίξτε τις βίδες οµοιόµορφα και διαδοχικά.

Tato technická informace o výrobku je určena
pouze pro instalatéry nebo odborné kvalifikované

CZ

pracovníky!
Předejte prosím k dispozici uživateli!

Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na
přípravu teplé vody) není možný.

Technické údaje

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů
Provozní tlak: max. 10 barů
Zkušební tlak: 16 barů
Průtok při proudovém tlaku 3 bary

- vana: cca 21,5 l/min

- sprcha: cca 18 l/min
Teplota na vstupu teplé vody max. 80 °C
Doporučeno (úspora energie): 60 °C

Při statických tlacích vyšších než 5 barů se musí namontovat
redukční ventil.

Je nutné zabránit vyšším tlakovým rozdílům mezi připojením
studené a teplé vody!

Armatury GROHE se sprchou nebo vytahovacím výtokovým
hrdlem/sprchou jsou vybaveny schválenými zpětnými
klapkami.

Ανταλλακτικά: βλέπε αναλυτικό σχεδιάγραµµα
(* = πρόσθετος εξοπλισµός)
Περιποίηση: βλέπε Οδηγίες περιποίησης

Instalace:

Potrubní systém před a po instalaci důkladně
propláchněte (dodržujte normu EN 806)!
Možnost namontování omezovače teploty
(obj. č.: 46 375).
Vyložení lze zvětšit o 20mm pomocí prodloužení,
obj. č.: 07 130 (viz náhradní díly).

Funkce:

Zkontrolujte těsnost spojů a funkci armatury.
Zavřením armatury se přepínací jednotka
automaticky přepne z výtoku ze sprchy na vtok do
vany.

Omezení průtokového množství:

Omezovače průtokového množství se nedoporučuje
použít ve spojení s hydraulickými průtokovými
ohřívači.

Údržba:
Všechny díly zkontrolujte, vyčistěte a podle
potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Při montáži kartuše dbejte na správné nasazení
těsnění.

Šrouby dotáhněte střídavě a stejnoměrně.

Náhradní díly: viz vyobrazení dílů v rozloženém stavu
(* = zvláštní příslušenství)
Ošetřování: viz návod k údržbě

7

Ezt a műszaki termék-információt kizárólag a
szerelők, vagy pedig felkészült szakemberek

H

számára állították össze.
Kérjük adják tovább a felhasználónak!

Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű
vízmelegítőkkel) nem működtethető.

Műszaki adatok

Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar
Üzemi nyomás: max. 10 bar
Vizsgálati nyomás: 16 bar
Átfolyás 3 bar áramlási nyomásnál
fürdőkádnál: kb. 21,5 l/perc
zuhanyozónál: kb. 18 l/perc
Vízhőmérséklet a melegvíz befolyó nyílásnál max. 80 °C
Javasolt (energia megtakarítás): 60 °C

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan
öblítse át (ügyeljen az EN 806 szabványra)!
Lehetséges egy hőmérséklet korlátozó beszerelése
(megr.-sz.: 46 375).
A kinyúló részt 20mm-el meg lehet hosszabbítani,
hosszabbítás megr.-sz.: 07 130 (lásd a csere
alkatrészeket).

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a
csaptelep működését.
A szerelvény elzárása automatikusan előidézi a
zuhany-kifolyóról a kádba vezető befolyóra történő
átváltást.

Mennyiségkorlátozás:

Hidraulikusan vezérelt átfolyó-rendszerű
vízmelegítőkkel nem javasoljuk a mennyiségkorlátozó
használatát.

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő
szükséges.

Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb
nyomáskülönbséget!

A zuhanyozóval, vagy kihúzható kifolyóval/zuhanyozókkal
szerelt GROHE csaptelepeket visszafolyás gátlóval szerelték
fel.

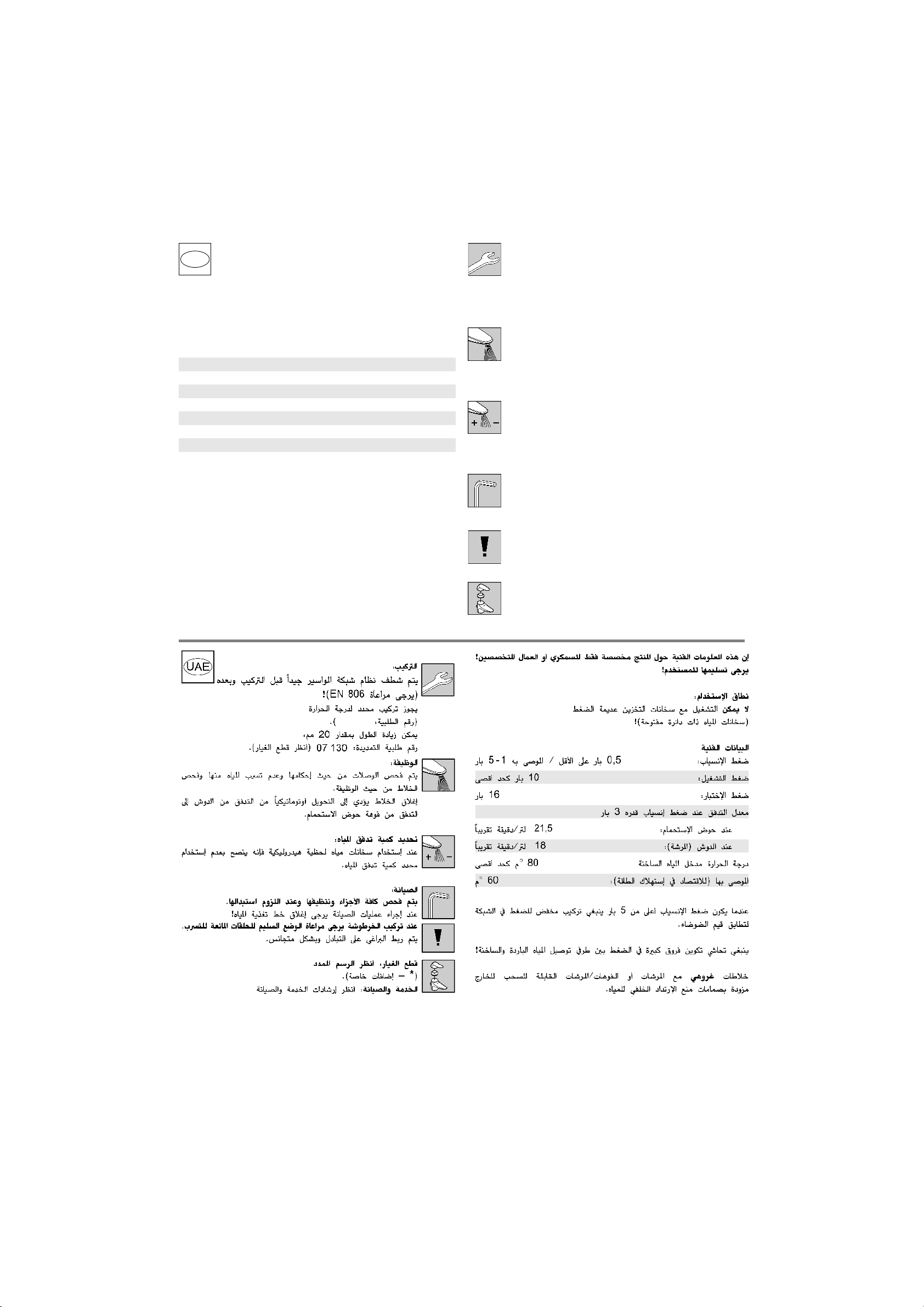

Estas Informações Técnicas sobre o produto
destinam-se exclusivamente aos instaladores ou

P

pessoal especializado instruido para o efeito!
Por favor, entregue-as ao utilizador!

Campo de aplicação:
Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar
Pressão de serviço: máx. 10 bar
Pressão de teste: 16 bar
Débito a 3 bar de pressão de caudal
na banheira: apróx. 21,5 l/min
no chuveiro: apróx. 18 l/min
Temperatura na entrada de água quente máx. 80 °C
Recomendada (para poupança de energia): 60 °C

Em pressões estáticas superiores a 5 bar dever-se-á montar
um redutor de pressão.

Evitar diferenças de pressão superiores entre a ligação da
água fria e a ligação da água quente!

As misturadoras GROHE com chuveiros ou com bicas ou
chuveiros extensíveis encontram-se equipadas com válvulas
anti-retorno testadas para este tipo de construção.

Karbantartás:
Az összes alkatrészt ellenőrizni, tisztítani, és
esetl. cserélni kell.

A karbantartási munkák során zárja le a víz
hozzávezetést!

A patron beszerelése során figyeljen a tömítések
helyes illeszkedésére.

A csavarokat váltakozva, egyenletesen húzza meg.

Pótalkatrészek: lásd a robbantott ábrát
(* = speciális tartozékok)

Ápolás: lásd az Ápolási útmutatót

Instalação:

Antes e depois da instalação, enxaguar bem as
tubagens (respeitar a norma EN 806)!
É possível montar um limitador da temperatura
(nº de enc.: 46 375).
A saliência pode ser aumentada 20mm, nº de enc. da
extensão: 07 130 (ver peças sobresselentes).

Função:

Verificar a estanqueidade das ligações e testar o
funcionamento da misturadora.
Ao fechar a misturadora dá-se a comutação automá­tica da saída do chuveiro para a bica da banheira.

Limitação do caudal:

Não é aconselhável limitar o caudal caso sejam
usados esquentadores hidráulicos.

Manutenção:
Verificar, limpar e, se necessário, substituir todas
as peças.

Para efectuar trabalhos de manutenção, fechar o
abastecimento de água!

Ao montar o cartucho, certifique-se de que as
juntas de vedação ficam devidamente assentes.

Apertar alternada e uniformemente os parafusos.

Peças sobresselentes: ver vista explodida
(* = acessórios especiais)
Conservação: ver as instruções de conservação

8

Bu teknik ürün bilgisi sadece montajcı veya
eğitimli uzmanlara yöneliktir!

TR

Lütfen kullanıcıya teslim ediniz!

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak
mümkün değildir.

Teknik Veriler

Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar
İşletme basıncı: maks. 10 bar
Kontrol basıncı:16bar
3 bar akış basıncında akım
küvette: yakl. 21,5 l/dak
duşta: yakl. 18 l/dak
Su giriş ısısı maks. 80 °C
Tavsiye edilen (enerji tasarrufu): 60 °C

Akış basıncın 5 barın üzerinde olması durumunda, bir basınç
düşürücü takılmalıdır.

Soğuk ve sıcak su bağlantıları arasında yüksek basınç
farklılıklarından kaçının!

GROHE duşlu veya çıkartılabilir musluklu/duşlu armatürler
montaj türüne göre kontrol edilmiş çek valfler ile donatılmıştır.

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile
temizleyin (EN 806’ya dikkat edin)!
Bir ısı sınırlayıcısı monte edilebilir (Sip.-No.: 46 375).
Projeksiyon, 20mm büyütülebilir, uzatmanın
Sip.No.'su: 07 130 (bkz. yedek parçalar).

Fonksiyon:

Bağlantıların sızıntı durumunu ve armatürün çalışıp
çalışmadığını kontrol edin.
Armatürün kapatılması akışı otomatik olarak duştan
gagaya geçirir.

Akım sınırlayıcı:

Hidrolik kumandalı ısıtıcıların kullanılması
durumunda, akış miktar sınırlayıcı tavsiye edilmez.

Bakım:
Tüm parçaları kontrol edin, temizleyin, gerekirse
değiştirin.

Bakım çalışmalarında su girişini kapatın!

Kartuşun montajında contaların düzgün
yerleşmesine dikkat edin.

Cıvataları dönüşümlü olarak eşit şekilde sıkın.

Yedek parçalar: bkz. patlama görünümü
(* = özel aksesuar)

Bakım: bkz. bakım talimatı

Táto technická informácia o výrobku je určená len
pre inštalatérov alebo zaškolených odborných

SK

pracovníkov!
Dajte prosím k dispozícii užívateľovi!

Oblast' použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi
vody) nie je možná.

Technické údaje

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov
Prevádzkový tlak: max. 10 barov
Skúšobný tlak: 16 barov
Prietok pri hydraulickom tlaku 3 bary

- vaňa: cca 21,5 l/min

- sprcha: cca 18 l/min
Teplota na vstupe teplej vody max. 80 °C
Odporúčaná (úspora energie): 60 °C

Pri statických tlakoch vyšších než 5 barov sa musí
namontovat' redukčný ventil.

Je potrebné zabránit' vyšším tlakovým rozdielom medzi
prípojkou studenej a teplej vody!

Armatúry GROHE so sprchou alebo vyt'ahovacím výtokovým
hrdlom/sprchou sú vybavené schválenými spätnými klapkami.

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne
prepláchnite (dodržujte normu EN 806)!
Možnost' namontovania obmedzovača teploty
(obj. č.: 46 375).
Vyloženie sa môže zväčšit' o 20mm použitím
predĺženia, obj. č.: 07 130 (pozri náhradné diely).

Funkcia:

Skontrolujte tesnost' spojov a funkciu armatúry.
Pri uzavretí armatúry sa prívod vody na sprchu
automaticky prepne na prívod vody do vane.

Obmedzovač prietokového množstva:

Obmedzovač prietokového množstva sa
nedoporučuje použit' v spojení s hydraulickými
prietokovými ohrievačmi.

Údržba:
Všetky diely skontrolujte, vyčistite a podľa
potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Pri montáži kartuše dbajte na správne nasadenie
tesnení.

Skrutky dotiahnite striedavo a rovnomerne.

Náhradné diely: pozri vyobrazenie dielov v
rozloženom stave (* = zvláštne príslušenstvo)
Ošetrovanie: pozri návod na údržbu

9

Tehnične informacije o izdelku so izključno
namenjene instalaterjem ali ustreznemu

SLO

strokovnemu osebju!
Prosimo, predajte navodilo uporabniku!

Področje uporabe
Uporaba z odprtimi zbiralniki (odprti grelniki vode) ni možna!

Tehnični podatki

Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar
Obratovalni tlak največ 10 bar
Preskusni tlak: 16 bar
Pretok pri delovnem tlaku 3 bar
pri kadi: ca. 21,5 l/min
pri prhi: ca. 18 l/min
Temperatura vhoda tople vode maks. 80 °C
Priporočljivo (prihranek energije): 60 °C

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji
(upoštevajte standard EN 806)!
Možna je vgradnja omejilca temperature
(naroč.-št.: 46 375).
Doseg se lahko poveča za 20mm, naroč. št.
podaljšek: 07 130 (glej nadomestne dele).

Funkcija:

Preverite priključke glede tesnosti in armaturo glede
funkcije.
Ko zaprete armaturo, pride do samodejnega preklopa
iz dotoka v prho na dotok v kad.

Omejilec količine

V povezavi s hidravličnimi pretočnimi grelniki se
omejevanje količine pretoka ne priporoča.

Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi
reducirni ventil.

Preprečite večje razlike v tlaku med priključkom hladne in
tople vode!

GROHE armature s prhami ali z izvlekljivim iztokom/prho so
opremljeni s preizkušenimi proti-povratnimi ventili.

Ove tehničke informacije o proizvodima
namijenjene su isključivo za instalatera ili

HR

ovlaštenog stručnjaka!
Dajte ih svakom novom korisniku!

Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima
vode) nije moguća.

Tehnički podaci

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar
Radni tlak: maks. 10 bar
Ispitni tlak: 16 bar
Protok kod hidrauličnog tlaka od 3 bar
na kadi: oko 21,5 l/min
na tušu: oko 18 l/min
Temperatura na dovodu tople vode maks. 80 °C
Preporučuje se (ušteda energije): 60 °C

Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi
reduktor tlaka.

Potrebno je izbjegavati veće razlike u tlakovima između
priključaka za hladnu i toplu vodu!

GROHE armature s tuševima ili s izvlačivim ispustima/
tuševima opremljene su provjerenim protupovratnim ventilima.

Vzdrževanje
Preglejte vse dele, po potrebi očistite ali
zamenjajte.

Pred pričetkom vzdrževalnih del zaprite dovod vode!

Pri vgradnji kartuše, bodite pozorni na pravilni
naleg tesnila.

Vijake privijajte izmenično močno.

Nadomestni deli: Glej razstavljen prikaz
(* = posebna oprema)

Nega: Glej navodilo za nego

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati
(uzeti u obzir EN 806)!
Moguća je ugradnja graničnika temperature
(kataloški broj: 46 375).
Ispust se može produljiti za 20mm, kataloški broj
nastavka: 07 130 (pogledajte Rezervne dijelove).

Funkcija:

Priključke ispitajte na nepropusnost te provjerite
ispravno funkcioniranje armature.
Zatvaranjem armature automatski se ispust kroz tuš
preusmjerava na ispust u kadu.

Graničnik količine:

Ograničavanje protoka ne preporučuje se ako se radi
o hidrauličkim protočnim grijačima vode.

Održavanje:
Pregledajte sve dijelove, očistite ih i po potrebi
zamijenite.

Kod radova održavanja zatvorite dovod vode!

Kod ugradnje kartuše potrebno je pripaziti na
ispravno dosjedanje brtvila.

Ravnomjerno naizmjenično pritežite vijke.

Rezervni dijelovi: pogledajte povećani prikaz
(* = dodatna oprema)
Njega: pogledajte upute za njegu

10

Техническите данни за продукта са
предназначени само за монтъора или за

BG

съответно информираните специалисти!
Предайте на потребителите на арматурата!

Област на приложение:

Експлоатация с безнапорни резервоари (отворени
водонагреватели) не е възможна.

Технически данни

Налягане на водната струя: мин. 0,5 бара –

препоръчва се 1 – 5 бара
Работно налягане: макс. 10 бара
Изпитвателно налягане: 16 бара
Разход при 3 бара налягане на потока

при изхода за вана: прибл. 21,5 л/мин
при изхода за душ: прибл. 18 л/мин

Температура на топлата вода при входа макс. 80 °C
Препоръчва се (Икономия на енергия): 60 °C

При постоянно налягане над 5 бара трябва да се вгради
редуктор на налягането.

Да се избягват големи разлики в налягането между
водопроводите за студената и топлата вода!

Всички арматури GROHE с ръчен душ или с чучур/душ за
издърпване са снабдени с изпитани еднопосочни обратни
клапани.

Монтаж:

Водопроводната система преди и след монтаж да
се промие основно (придържайте се към EN 806)!
Възможен е допълнителен монтаж на ограничител
на температурата (Кат.№: 46 375).
Отстоянието от стената може да се увеличи с 20мм,
с удължител Кат.№: 07 130 (виж резервни части).

Функциониране:

Проверете връзките за теч и функционирането на
арматурата.
Затварянето на арматурата предизвиква
автоматично превключване от душа към чучура на
ваната.

Ограничаване на потока на водата:

Не се препоръчва ограничаването на потока на
водата в съчетание с проточни водонагреватели.

Техническо обслужване:
Проверете всички части, почистете ги, ако е
необходимо, ги подменете.

При работи по поддръжка на арматурата водата
трябва да е спряна!

При монтаж на картуша внимавайте
уплътнителите да прилегнат правилно.

Затегнете винтовете последователно и равномерно.

Käesolev tehniline tooteinformatsioon on
suunatud eranditult paigaldajale või pädevale

EST

spetsialistile.
Palume edastada see kasutajale!

Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise
veekuumutiga)!

Tehnilised andmed

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari
Surve töörežiimis: maksimaalselt 10 baari
Testimissurve: 16 baari
Läbivool 3-baarise veesurve korral
vanni puhul: u 21,5 l/min
duši puhul: u 18 l/min
Siseneva kuuma vee temperatuur maksimaalselt 80 °C
Soovituslik temperatuur energiasäästuks: 60 °C

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.

Vältige suuri surveerinevusi külma- ja kuumaveetorust
siseneva vee vahel!

GROHE dušisegistid või väljatõmmatava segistitila/dušiga
segistid on varustatud tagasivooluklappidega.

Резервни части: виж скицата с отделните части,
посочваща последователността на монтажа
(* = специални части)
Поддръжка: виж инструкциите за поддръжка

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast
paigaldamist (vastavalt EN 806)!
Võimalik on paigaldada temperatuuri piiraja
(tellimisnr.: 46 375).
Segisti ulatust saab pikendada 20mm võrra,
pikenduse tellimisnr.: 07 130 (vt tagavaraosad).

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.
Segisti sulgemine suunab veevoolu automaatselt
dušivoolikust vannitilasse.

Vee vooluhulga piiraja:

Survestatud läbivooluboileri puhul ei ole soovitav
vooluhulga piirajat kasutada.

Tehniline hooldus:
Kõik osad tuleb kontrollida, puhastada ja
vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Keraamilise sisu paigaldamisel jälgige tihendite
õiget asendit.

Keerake kruvid vaheldumisi ühtlaselt kruvides kinni.

Tagavaraosad:vt plahvatusolukorra kirjeldust
(* = lisatarvikud)
Hooldamine: vt hooldusjuhiseid.

11

Šī tehniskā informācija par produktu ir paredzēta
tikai uzstādītājam vai profesionāliem

LV

speciālistiem!
Lūdzam nodot izmantotājam!

Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem
(atklātajiem karstā ūdens sildītājiem) nav iespējama.

Tehniskie dati

Hidrauliskais spiediens: vismaz 0,5 bāri –

ieteicams no 1 līdz 5 bāriem
Darba spiediens: maksimāli 10 bāri
Kontrolspiediens: 16 bāri
Ūdens plūsma pie 3 bāru hidrauliskā spiediena:
vannai: apm. 21,5 l/min
dušai: apm. 18 l/min
Ieplūstoša siltā ūdens temperatūra maksimāli 80 °C
Ieteicamā temperatūra (enerģijas taupīšanai): 60 °C

Ja spiediens miera stāvoklī lielāks par 5 bāriem, iemontējiet
reduktoru.

Jāizvairās no lielas spiediena starpības siltā un aukstā ūdens
pieslēgumos!

GROHE armatūras ar dušām vai izvelkamām izplūdēm/
dušām ir aprīkotas ar pārbaudītiem atpakaļplūsmas aizturiem.

Uzstādīšana:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc
instalācijas (ievērojiet EN 806)!
Iespējama temperatūras ierobežotāja iebūve
(pasūtījuma-Nr.: 46 375).
Izvirzījumu iespējams palielināt par 20mm,
pagarinājuma pasūtīšanas Nr.: 07 130 (skatieties
"Rezerves daļas").

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras
funkcionēšanu.
Pārtraucot ūdens padevi, dušas izplūde automātiski
pārslēdzas uz vannas ieplūdi.

Patēriņa ierobežošana:

Ja tiek izmantots caurteces ūdens sildītājs, nav
ieteicams ierobežot caurteces daudzumu.

Tehniskā apkope:
Visas daļas jāpārbauda, jāiztīra, nepieciešamības
gadījumā jānomaina.

Veicot tehnisko apkopi, noslēdziet ūdens padevi!

Iebūvējot patronu, ievērojiet pareizu blīvējumu
stāvokli.

Skrūves pievelciet pārmaiņus un vienādi.

Ši techninė informacija apie gaminį skirta tik
santechnikui ir apmokytam personalui!

LT

Prašome ją perduoti vartotojui.

Naudojimo sritis
Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai
Darbinis slėgis: maks. 10 barų
Bandomasis slėgis: 16 barų
Prataka esant 3 barų vandens slėgiui
vonioje: apie 21,5 l/min.
duše: apie 18 l/min.
Įtekančio karšto vandens temperatūra: maks. 80 °C
Rekomenduojama temperatūra (taupant energiją): 60 °C

Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio
reduktorių.

Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių
skirtumui!

GROHE maišytuvuose su dušais ar su ištraukiamais nuotėkio
snapeliais/dušais sumontuoti aprobuoti atbuliniai vožtuvai.

Rezerves daļas: skatieties eksplozijas attēlojumu
(* = speciālie piederumi).
Apkope: skatieties kopšanas pamācību.

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to
(vadovaukitės EN 806)!
Galima įmontuoti temperatūros ribotuvą
(užsakymo Nr.: 46 375).
Iškyša gali būti pailginta 20mm, pailginimo
užsakymo Nr.: 07 130 (žr. atsarginių detalių sąrašą).

Veikimas

Patikrinkite, ar jungtys sandarios ir ar veikia
maišytuvas.
Išjungus ir vėl įjungus maišytuvą, dušas automatiškai
išjungiamas ir įjungiamas vandens tekėjimas į vonią.

Vandens pratakos ribojimas

Nerekomenduojame naudoti vandens pratakos
ribotuvo, jei maišytuvas jungiamas su hidrauliniu
tekančio vandens šildytuvu.

Techninė priežiūra
Patikrinkite ir nuvalykite detales. Jei reikia,
pakeiskite jas naujomis.

Atlikdami techninę priežiūrą užsukite vandenį!

Montuodami įdėklą atkreipkite dėmesį į tai, ar
tinkamai įstatytos tarpinės.

Tolygiai vieną po kito priveržkite varžtus.

Atsarginės detalės: žr. sprogimo iliustraciją
(* = specialūs priedai)
Priežiūra: žr. priežiūros nurodymus

12

Aceste informaţii tehnice despre produs sunt
destinate exclusiv pentru instalator sau

RO

personalul de specialitate instruit!
Vă rugăm să le transmiteţi utilizatorului!

Domeniu de utilizare

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă.
Specificaţii tehnice

Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar
Presiune de lucru: max. 10 bar
Presiunea de încercare: 16 bar
Debitul la presiunea de curgere de 3 bar
în vană: cca. 21,5 l/min
la duş: cca. 18 l/min
Temperatură la intrare apă caldă max. 80 °C
Recomandat (pentru economisire de energie): 60 °C

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după
instalare (Se va respecta norma EN 806)!
Este posibilă montarea unui limitator de temperatură
(Nr. catalog: 46 375).
Partea de ieşire poate fi prelungită cu 20mm. Număr
de catalog pentru prelungitor: 07 130 (a se vedea
piese de schimb).

Funcţionare:

Se verifică etanşeitatea racordurilor şi funcţionarea
bateriei.
La închiderea bateriei, se face trecerea automată de
la ieşire duş la ieşire în vană.

Limitatorul de debit:

Nu se recomandă utilizarea limitatorului de debit la
încălzitoarele hidraulice instantanee.

La presiuni de repaus de peste 5 bar se va monta un reductor
de presiune.

Se vor evita diferenţe de presiune mari între racordurile de
apă caldă şi rece!

Bateriile GROHE cu duş sau cu pipă şi duş mobil sunt
echipate cu supape de retur verificate ca tip constructiv.

本产品技术信息专为安装人员或经过培训的
专业人员提供。

RUS

CN

请向用户提供这些说明。

应用：
不允许与非增压式蓄热热水器一起操作。

规格
水流压力： 最小 0.5 公斤－推荐使用 1 - 5 公斤

工作压力： 最大 10 公斤
测试压力： 16 公斤
水流压力为 3 公斤时的流量

浴缸出水嘴： 约为 21,5 升 / 分钟
淋浴花洒： 约为 18 升 / 分钟

热水入水口温度 最高 80 oC
推荐 （节能）： 60 oC

Întreţinere:
Toate piesele se verifică, se curăţă, eventual se
înlocuiesc.

În timpul lucrărilor de întreţinere se va închide
alimentarea cu apă!

La montarea cartuşului, se va verifica poziţia
corectă a garniturilor.

Şuruburile se strâng uniform şi alternativ.

Piese de schimb: a se vedea reprezentarea
desfăşurată ( * = accesorii speciale).
Îngrijire: a se vedea instrucţiunile de îngrijire

安装：
安装前后务必彻底冲洗所有管件 ( 考虑到 EN 806)。
可以加装温度限制器

（产品号：46 375）。

出水口可增长 20 毫米，加长件产品号：07 130

（参见 “备件”）。

功能：
检查连接是否有渗漏现象，并检查龙头的功能。
当水龙头关闭时，水流会自动从淋浴花洒回复至浴缸
入水口。

流量限制：
建议不要将水流限制器与液控式即热热水器一起
使用。

维护：
检查和清洁所有部件，根据需要更换部件。
维护时应关闭进水管。

如果静压超过 5 公斤，必须加装减压阀。

避免冷热水间产生大的压差。

用于连接淋浴花洒或抽拉式出水嘴的 GROHE 水龙头都配有
单向阀。

13

安装阀芯时，确保正确放置密封圈。
均匀用力，交替紧固螺钉。

备件： 参见分解图

（* = 特殊零件）

保养：参见 “保养指南”

Данная техническая документация по изделию
предназначена только для слесаря-сантехника

RUS

или специалистов, прошедших инструктаж!
Ее следует передать пользователю!

Область применения:

Эксплуатация с безнапорными накопителями (открытые
водонагреватели) не предусмотрена.

Технические данные

Давление воды: миним. 0,5 бар – рекомендуется 1 – 5 бар
Рабочее давление: макс. 10 бар
Испытательное давление:16бар
Расход при давлении воды 3 бар

для ванны: прибл. 21,5 л/мин
для душа: прибл. 18 л/мин

Температура горячей воды на входе макс. 80 °C
Рекомендовано (экономия энергии): 60 °C

Установка:

Перед установкой и после установки тщательно
промыть систему трубопроводов
(соблюдать EN 806)!
Возможна установка ограничителя температуры
(артикул №: 46 375).
При помощи удлинителя можно увеличить вынос
на 20мм, артикул №: 07 130 (см. Запчасти).

Проверка работы:

Проверить соединения на герметичность и
проверить работу смесителя.
Закрытие смесителя вызывает автоматическое
переключение с душа на излив воды в ванну.

Регулирование расхода:

Регулятор расхода не рекомендуется
использовать в системе с гидравлическими
проточными водонагревателями.

При давлении в водопроводе более 5 бар рекомендуется
установить редуктор давления.

Необходимо избегать больших перепадов давлений в
подсоединениях холодной и горячей воды!

Все смесители фирмы GROHE с душем или выдвижным
изливом/душем оснащены обратными клапанами.

RUS

Однорычажный смеситель

Комплект поставки 32 740 32 743

смеситель для ванны X

смеситель для душа X

S-образные эксцентрики XX
вертикальное

подсоединение
гарнитур для душа

Техническое обслуживание:
Все детали проверить, очистить, при
необходимости заменить.

При работах по техобслуживанию перекрыть
подачу воды!

При установке картриджа следить за
правильным положением уплотнений.

Винты затягивать поочередно и равномерно до
отказа.

Запчасти: см. рисунок со сборочными деталями
(* = специальные принадлежности)

Уход: см. инструкцию по уходу

Техническое руководство XX

Инструкция по уходу XX

Вес нетто, кг 1,6 1,9

Дата изготовления: см. маркировку на изделии
Срок эксплуатации согласно гарантийному талону.
Изделие сертифицировано.

Grohe AG, Германия

14
