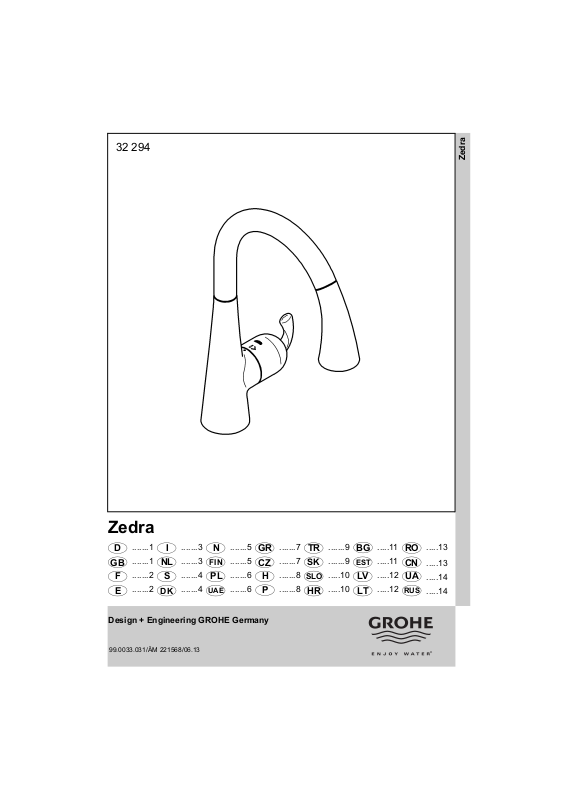

Zedra

.....1

.......1

.....2

.......1

.....3

.......2

.....4

.......2

Design + Engineering GROHE Germany

99.0033.031/ÄM 221568/06.13

.....5

.......3

.....6

.......3

.....7

.......4

.....8

.......4

FIN

UAE

.....9

.......5

.....10

.......5

.....11

.......6

.....12

.......6

GR CZ

.....13

.......7

.....14

.......7

.....15

.......8

.....16

.......8

SLO

.....17

.......9

.....18

.......9

.....19

.....10

.....20

.....10

EST

LV LT

.....21

.....11

.....22

.....11

.....23

.....12

.....24

.....12

RO CN

RUS

.....25

.....13

.....26

.....13

.....27

.....14

Page 2

Page 3

22mm

max.

45mm

max.

60mm

3mm

180°

4mm

2,5mm

180°

19mm

3mm

Page 4

Diese Technische Produktinformation ist ausschließlich für den Installateur oder

eingewiesene Fachkräfte! Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar Betriebsdruck: max. 10 bar Prüfdruck: 16 bar Durchfluss bei 3 bar Fließdruck bei Brause: ca. 11 l/min bei Mousseur: ca. 13 l/min Temperatur Warmwassereingang max. 80 °C Empfohlen (Energieeinsparung): 60 °C Klemmlänge: max. 60mm

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasseranschluss sind zu vermeiden!

GROHE Armaturen mit Brausen oder mit herausziehbaren Ausläufen/Brausen sind mit DIN-DVGW bauartgeprüften Rückflussverhinderern ausgerüstet.

Installation:

Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion prüfen.

Mengenbegrenzung:

In Verbindung mit hydraulischen Durchlauferhitzern ist eine Durchflussmengenbegrenzung nicht zu empfehlen.

Wartung: Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der Dichtungen achten.

Schrauben wechselweise gleichmäßig anziehen. 5 Jahre Garantie auf die gleich bleibende Funktion

der SpeedClean-Düsen. Durch die SpeedClean-Düsen, die regelmäßig

gereinigt werden müssen, werden Kalkablagerungen am Strahlbildner durch einfaches Drüberstreichen entfernt.

Ersatzteile: siehe Explosionsdarstellung (* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively for the installer or trained specialists.

Please pass these instructions on to the user.

Application: Operation with unpressurised storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar - recommended 1 – 5 bar Operating pressure: max. 10 bar Test pressure: 16 bar Flow rate at 3 bar flow pressure for shower: approx. 11 l/min for mousseur: approx. 13 l/min Hot water inlet temperature max. 80 °C Recommended (energy saving): 60 °C Clamping length: max. 60mm

If static pressure exceeds 5 bar, a pressure-reducing valve must be fitted.

Avoid major pressure differences between hot and cold water supply.

GROHE fittings with showers or with pull-out bath spouts/ showers are equipped with non-return valves.

Installation:

Flush piping system prior and after installation of fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of fitting.

Flow rate limitation:

The use of flow rate limiters in combination with hydraulic instantaneous heaters is not recommended.

Maintenance: Inspect and clean all components and replace if necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the seals are correctly seated.

Tighten the screws evenly and alternately. The function of the SpeedClean nozzles is

guaranteed for a period of five years. Thanks to the SpeedClean nozzles, which must be

regularly cleaned, limescale deposits on the rose can be removed by simply rubbing with the fingers.

Replacement parts: see exploded drawing (* = special accessories)

Care: see Care Instructions

Page 5

La documentation technique/produit est exclusivement destinée aux plombiers et aux

personnels qualifiés. Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar –

Pression de service: 10 bars maxi. Pression d'épreuve: 16 bars Débit à une pression dynamique de 3 bars de la douche: env. 11 l/min du mousseur: env. 13 l/min Température de l’eau chaude 80 °C maxi. Recommandée (économie d'énergie): 60 °C Longueur de serrage : 60mm maxi.

Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Eviter les différences importantes de pression entre les raccordements d'eau chaude et d'eau froide!

Les robinetteries GROHE avec douche ou douchette extractible sont équipées de clapets anti-retour éprouvés.

recommandée 1 à 5 bars

Installation

Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler le fonctionnement de la robinetterie.

Limiteur de débit

La limitation du débit est déconseillée avec des chauffe-eau instantanés à commande hydraulique.

Maintenance Contrôler et nettoyer toutes les pièces, les remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la cartouche.

Le montage s'effectue dans l'ordre inverse de la dépose.

Les buses SpeedClean sont garanties 5 ans. Les buses SpeedClean, qui doivent être nettoyées

régulièrement, permettent d'éliminer, par frottement avec les doigts, les dépôts calcaires sur le diffuseur.

Pièces de rechange voir vue explosée (* = accessoires spéciaux).

Entretien: voir les instructions d’entretien

¡Esta información técnica de productos está destinada exclusivamente para el instalador o

profesionales del sector! ¡Por favor, entréguesela al usuario!

Campo de aplicación No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo:mín. 0,5 bares - recomendada 1 – 5 bares Presión de utilización: máx. 10 bares Presión de verificación: 16 bares Caudal para una presión de trabajo de 3 bares ducha: aprox. 11 l/min mousseur: aprox. 13 l/min Temperatura de la entrada del agua caliente: máx. 80 °C Recomendada (ahorro de energía): 60 °C Longitud de apriete máx. 60mm

Si la presión en reposo es superior a 5 bares, hay que instalar un reductor de presión.

¡Deberán evitarse diferencias de presión importantes entre las acometidas del agua fría y del agua caliente!

Las griferías GROHE con ducha o con caño/ducha extraíble están equipadas con válvulas antirretorno.

Instalación:

¡Purgar a fondo el sistema de tuberías antes y después de la instalación (tener en cuenta EN 806)!

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el funcionamiento de la grifería.

Limitación del caudal:

Se recomienda no utilizar el limitador de caudal en combinación con calentadores instantáneos con control hidráulico.

Mantenimiento: Verificar todas las piezas, limpiarlas y cambiarlas en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de mantenimiento!

Al montar el cartucho tener en cuenta el correcto asiento de las juntas.

Apretar los tornillos con uniformidad y alternativamente.

Los conos SpeedClean tienen 5 años de garantía de funcionamiento.

Las boquillas SpeedClean deben limpiarse con regularidad y gracias a ellas los depósitos calcáreos que se hayan podido formar en el aro de salida se eliminan con un simple frotado

Recambios: véase la vista de despiece (* = Accesorio especial) Cuidados: véanse las instrucciones de conservación

Page 6

Queste informazioni tecniche sul prodotto sono ad uso esclusivo dell’installatore e del personale

qualificato! Si prega di consegnarle all’utente!

Gamma di applicazioni: Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a circuito aperto).

Dati tecnici

Pressione idraulica: min. 0,5 bar - consigliata 1 – 5 bar Pressione di esercizio: max. 10 bar Pressione di prova: 16 bar Portata a 3 bar di pressione idraulica con doccia: circa 11 l/min con mousseur: circa 13 l/min Temperatura ingresso acqua calda: max. 80 °C Consigliata (risparmio energetico): 60 °C Lunghezza di fissaggio: max. 60mm

Per pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione.

Evitare grandi differenze di pressione fra i raccordi d'acqua fredda e d'acqua calda!

Tutti i rubinetti GROHE con doccia o bocca estraibili sono dotati di valvola di non ritorno.

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento del rubinetto.

Limitatore di portata:

L'uso di un limitatore di portata non è consigliabile con scaldabagni istantanei idraulici.

Manutenzione: Controllare, pulire ed eventualmente sostituire tutti i pezzi.

Chiudere l’entrata dell’acqua durante i lavori di manutenzione!

Durante il montaggio della cartuccia controllare che le guarnizioni siano perfettamente in sede.

Fissare le viti in sequenza alternata ed in modo uniforme.

Garanzia di 5 anni sul funzionamento invariato degli ugelli SpeedClean.

Grazie agli ugelli SpeedClean, che devono essere puliti regolarmente, i residui calcarei sul disco getti possono essere rimossi semplicemente passandovi sopra un dito

Pezzi di ricambio: vedi immagini esplose (* = accessori speciali). Manutenzione ordinaria: vedi istruzioni per manutenzione ordinaria

Deze technische productgegevens zijn uitsluitend bedoeld voor de installateur of gekwalificeerde

monteurs! Overhandig deze aan de gebruiker!

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen) is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar - aanbevolen 1 – 5 bar Werkdruk: max. 10 bar Testdruk: 16 bar Opbrengst bij 3 bar dynamische druk bij douche: ca. 11 l/min bij mousseur: ca. 13 l/min Temperatuur warmwateringang max. 80 °C Aanbevolen (energiebesparing): 60 °C Klemlengte: max. 60mm

Bij statische drukken boven 5 bar dient een drukreduceerventiel te worden ingebouwd.

Voorkom hoge drukverschillen tussen de koud- en warmwateraansluiting!

GROHE kranen met douches of met uittrekbare uitlopen/ douches zijn uitgerust met gekeurde terugslagkleppen.

Installeren:

Leidingen vóór en na het installeren grondig spoelen (EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de kraan werkt.

Volumebegrenzer:

In combinatie met c.v.-ketels met warmwatervoorziening en geisers is een doorstroombeperking aan de warmwaterkant niet aan te raden, i.v.m. de tapdrempel van de geiser/combiketel.

Onderhoud: Controleer alle onderdelen, reinig en vervang deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer af!

Controleer bij het inbouwen van de kardoes of de afdichtingen goed zitten.

Draai de schroeven beurtelings gelijkmatig vast. Wij verlenen 5 jaar garantie op het constant

functioneren van de SpeedClean-sproeiers. Door de SpeedClean-sproeiers, die regelmatig

moeten worden gereinigd, wordt kalkaanslag op de straalvormer door eenvoudig erover smeren verwijderd.

Reserveonderdelen: zie stuklijst (* = speciaal toebehoren)

Reiniging: zie reinigingsaanwijzing

Page 7

Denna tekniska produktinformation är uteslutande avsedd för installatören eller

anvisade fackmän! Var vänlig lämna vidare till användaren!

Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig!

Tekniska data

Flödestryck: min. 0,5 bar – rekommenderat 1 – 5 bar Driftstryck: 10 bar Provtryck: 16 bar Kapacitet vid 3 bar flödestryck vid dusch: ca 11 l/min vid mousseur: ca 13 l/min Temperatur varmvatteningång: max. 80 °C Rekommenderat (energibesparing): 60 °C Klämlängd: max. 60mm

En reduceringsventil ska installeras om vilotrycket överstiger 5 bar.

Större tryckdifferenser mellan kallvatten- och varmvattenanslutningen måste undvikas!

GROHE armaturer med dusch eller med utdragbart utlopp/ dusch är utrustade med backventil.

Installation:

Spola rörledningssystemet noggrant före och efter installationen (observera EN 806)!

Funktion:

Kontrollera att alla anslutningar är täta och fungerar felfritt.

Volymbegränsning:

Flödebegränsningen bör inte användas i kombination med hydrauliska genomströmningsberedare.

Underhåll: Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Kontrollera att tätningarna sitter rätt vid montering av patronen.

Dra åt skruvarna växelvis. 5 års garanti för att SpeedClean-munstyckenas

funktion förblir oförändrad. Tack vare SpeedClean-munstycken, som måste rengöras med jämna mellanrum, kan kalkavlagringar

på strålmunstycket tas bort enkelt genom att stryka över det.

Reservdelar: se sprängskiss ( * = specialtillbehör).

Skötsel: se Skötselanvisning

Denne Tekniske Produktinformation er kun til vvsinstallatøren og erfarne fagfolk!

Giv den venligst videre til brugeren!

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne vandvarmere) er ikke mulig!

Tekniske data

Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar Driftstryk maks. 10 bar Prøvetryk 16 bar Gennemløb ved 3 bar tilgangstryk bruser: ca. 11 l/min. mousseur: ca. 13 l/min. Temperatur ved varmtvandsindgangen maks. 80 °C Anbefalet (energibesparelse) 60 °C Klemlængde maks. 60mm

Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Større trykforskelle mellem koldt- og varmtvandstilslutningen bør undgås!

GROHE armaturer med brusere eller udtrækkelige udløb/ brusere skal udstyres med godkendte kontraventiler.

Installation:

Skyl rørledningssystemet grundigt før og efter installationen (Vær opmærksom på EN 806)!

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet fungerer.

Mængdebegrænsning:

I forbindelse med hydrauliske gennemstrømningsvandvarmere kan brug af gennemstrømningsbegrænsning ikke anbefales.

Vedligeholdelse: Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der lukkes for vandet!

Vær ved montering af patronen opmærksom på, at pakningerne monteres korrekt.

Skruerne spændes skiftevis og ensartet. Der er 5 års garanti på SpeedClean-dysernes

funktion. SpeedClean-dyserne, der skal rengøres jævnligt, gør,

at kalkaflejringer på stråleformeren ganske enkelt kan fjernes ved at tørre hen over dem.

Reservedele: se eksplosionstegning (* = specialtilbehør). Pleje: se plejeanvisningen.

Page 8

Denne tekniske produktinformasjonen er utelukkende laget for installatører og annet

faglært personell! Vennligst gi denne produktinformasjonen videre til brukeren!

Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig.

Tekniske data

Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar Driftstrykk: maks. 10 bar Kontrolltrykk: 16 bar Gjennomstrømning ved 3 bar dynamisk trykk dusj: ca. 11 l/min mousseur: ca. 13 l/min Temperatur varmtvannsinngang maks. 80 °C Anbefalt (energisparing): 60 °C Klemlengde: maks. 60mm

Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil.

Unngå store trykkdifferanser mellom kaldt- og varmtvannstilkoblingen!

GROHE-armaturer med dusjer eller med uttrekkbare kraner/ dusjer er utstyrt med typetestede tilbakeslagsventiler.

Installering:

Spyl rørledningssystemet grundig før og etter installeringen (Følg EN 806)!

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen fungerer som den skal.

Mengdebegrensning:

Bruk av strømningsbegrenser anbefales ikke i forbindelse med hydrauliske varmtvannsberedere.

Vedlikehold: Kontroller alle delene, rengjør og skift eventuelt ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

Kontroller at tetningene sitter riktig når patronen monteres.

Trekk til skruene vekselvis og jevnt. 5 års garanti på stabil funksjon for SpeedClean-

dysene. Med SpeedClean-dyser, som må rengjøres jevnlig, fjernes kalkavleiringer på perlatoren ved å gni over

den. Reservedeler: se sprengskisse

(* = ekstra tilbehør)

Pleie: se pleieveiledningen

Tämä tekninen tuotetiedote on tarkoitettu yksinomaan asentajille tai koulutuksen saaneille

FIN

ammattimiehille! Anna se edelleen laitteen käyttäjälle!

Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar Käyttöpaine: maks. 10 bar Tarkastuspaine: 16 bar Läpivirtaus virtauspaineen ollessa 3 baria suihku: n. 11 l/min poresuutin: n. 13 l/min Lämpötila lämpimän veden tulossa maks. 80 °C Suositus (energian säästämiseksi): 60 °C Kiinnityskohdan vahvuus: maks. 60mm

Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on vältettävä!

Suihkulla tai ulosvedettävällä juoksuputkella/suihkulla varustetuissa GROHE-hanoissa on takaiskuventtiilit.

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen asennuksen (EN 806 huomioitava)!

Toiminta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Virtausmäärän rajoitin:

Emme suosittele käyttämään läpivirtauksen rajoitinta hydraulisen läpivirtauskuumentimen yhteydessä.

Huolto: Tarkasta ja puhdista kaikki osat, vaihda tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Kun asennat säätöosan, huolehdi siitä, että tiivisteet ovat kunnolla paikoillaan.

Kiristä ruuvit tasaisesti vuorotellen. SpeedClean-suuttimien toiminnalle myönnetään 5

vuoden takuu. Säännöllisesti puhdistettavien SpeedClean-suuttimien

avulla kalkkikerrostumat poistetaan suihkunmuodostajasta yhdellä pyyhkäisyllä.

Varaosat: ks. räjäytyskuva (* = lisätarvike)

Hoito: ks. hoito-ohjeet

Page 9

Informacja techniczna o produkcie przeznaczona jest wyłącznie dla instalatorów lub osób z

przygotowaniem fachowym! Informację należy przekazać użytkownikowi!

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody (pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne:

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar Ciśnienie robocze: maks. 10 bar Ciśnienie kontrolne: 16 bar Natężenie przepływu przy ciśnieniu przepływu 3 bar dla prysznica: ok. 11 l/min dla perlatora: ok. 13 l/min Temperatura na doprowadzeniu wody gorącej maks. 80 °C Zalecana (energooszczędna): 60 °C Długość zacisku: maks. 60mm

Jeżeli ciśnienie statyczne przekracza 5 bar, należy wmontować reduktor ciśnienia.

Należy unikać większych różnic ciśnienia między wodą zimną a ciepłą!

Wszystkie armatury GROHE z prysznicem lub z wysuwaną wylewką/prysznicem, wyposażone są w atestowane zawory zwrotne.

Instalacja:

Przed instalacją i po niej dokładnie przepłukać przewody rurowe (przestrzegać EN 806)!

Działanie:

Sprawdzić szczelność połączeń i działanie armatury.

Ogranicznik przepływu wody:

Wykorzystanie funkcji ogranicznika przepływu wody w połączeniu z włączanymi ciśnieniowo przepływowymi podgrzewaczami wody nie jest zalecane.

Konserwacja: Sprawdzić wszystkie części, oczyścić i ewent. wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Podczas montażu głowicy zwrócić uwagę na prawidłowe osadzenie uszczelek.

Wkręcić i stopniowo równomiernie dokręcić śruby. 5 lat gwarancji na niezawodne działanie dysz

samooczyszczających SpeedClean. Dzięki dyszom SpeedClean, które należy regularnie czyścić, osady wapienne z kształtownika strumienia można usunąć poprzez przetarcie jego powierzchni

Części zamienne: zob. rysunek poglądowy (* = akcesoria) Pielęgnacja: zob. Instrukcja pielęgnacji

11 13

Page 10

Αυτή η τεχνική πληροφορία προϊόντος προορίζεται αποκλειστικά για τον εγκαταστάτη ή

για τους εξειδικευµένους τεχνίτες! Παρακαλούµε παραδώστε την και στο χρήστη!

Πεδίο εφαρµογής:

Η λειτουργία µε συσσωρευτές χωρίς πίεση (ανοιχτοί θερµοσίφωνες) δεν είναι δυνατή.

Τεχ νικά στοιχεία

Πίεση ροής: ελάχιστη 0,5 - συνιστώµενη 1 – 5 bar Πίεση λειτουργίας:µέγιστη 10 bar Πίεση ελέγχου: 16 bar Ροή µε πίεση 3 bar

στο ντους: περ. 11 l/min στο φίλτρο: περ. 13 l/min

Θερµοκρασία στην είσοδο ζεστού νερού µέγ. 80 °C Συνιστώµενη (εξοικονόµηση ενέργειας): 60 °C Μήκος σύσφιξης:µέγ. 60mm

Σε πιέσεις ηρεµίας µεγαλύτερες από 5bar θα πρέπει να τοποθετηθεί µια συσκευή µείωσης της πίεσης.

Αποφύγετε µεγαλύτερες διαφορές πίεσης µεταξύ της σύνδεσης ζεστού και κρύου νερού!

Οι µπαταρίες Grohe µε προεκτεινόµενη έξοδο νερού ή µε αποσπώµενες απορροές/ντους είναι εξοπλισµένες µε βαλβίδες αντεπιστροφής.

Εγκατάσταση:

Ξεπλύνετε καλά το σύστηµα σωληνώσεων πριν και µετά την εγκατάσταση (σύµφωνα µε τις προδιαγραφές EN 806)!

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη λειτουργία της βαλβίδας.

Αναστολέας ροής:

∆εν συνιστάται η σύνδεση του αναστολέα ροής σε συνδυασµό µε υδραυλικούς ταχυθερµοσίφωνες.

Συντήρηση: Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες συντήρησης!

Στην τοποθέτηση του µηχανισµού φροντίστε για την καλή θέση των µονώσεων.

Σφίξτε τις βίδες οµοιόµορφα και διαδοχικά.

5 χρόνια εγγύηση για την αδιάκοπη λειτουργία των

θηλών - SpeedClean.

Με τις θηλές SpeedClean, οι οποίες πρέπει να καθαρίζονται τακτικά, οι επικαθίσεις αλάτων ασβεστίου αποµακρύνονται από το διαµορφωτή ψεκασµού µε ένα απλό καθάρισµα από πάνω.

Ανταλλακτικά: βλέπε αναλυτικό σχεδιάγραµµα (* = πρόσθετος εξοπλισµός) Περιποίηση: βλέπε Οδηγίες περιποίησης

Tato technická informace o výrobku je určena pouze pro instalatéry nebo zaškolené odborné

pracovníky! Předejte, prosím, k dispozici uživateli!

Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na přípravu teplé vody) není možný.

Technické údaje

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů Provozní tlak: max. 10 barů Zkušební tlak: 16 barů Průtok při proudovém tlaku 3 bary

- sprcha: cca 11 l/min

- perlátor: cca 13 l/min Teplota na vstupu teplé vody max. 80 °C Doporučeno (úspora energie): 60 °C Upevňovací délka: max. 60mm

Při statických tlacích vyšších než 5 barů se musí namontovat redukční ventil.

Je nutné zabránit vyšším tlakovým rozdílům mezi připojením studené a teplé vody!

Armatury GROHE se sprchou nebo vytahovacím výtokovým hrdlem/sprchou jsou vybaveny schválenými zpětnými klapkami.

Instalace:

Potrubní systém před a po instalaci důkladně propláchněte (dodržujte normu EN 806)!

Funkce:

Zkontrolujte těsnost spojů a funkci armatury.

Omezení průtokového množství:

Omezovače průtokového množství se nedoporučuje použít ve spojení s hydraulickými průtokovými ohřívači.

Údržba: Všechny díly zkontrolujte, vyčistěte a podle potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Při montáži kartuše dbejte na správné nasazení těsnění.

Šrouby dotáhněte střídavě a stejnoměrně. Na konstantní funkci trysek SpeedClean se poskytuje

záruka 5 let. Usazeniny vodního kamene na regulátoru rozptylu

paprsků lze odstranit jednoduchým přetřením povrchu trysek SpeedClean. Tyto trysky čistěte pravidelně.

Náhradní díly: viz vyobrazení dílů v rozloženém stavu (* = zvláštní příslušenství)

Ošetřování: viz návod k údržbě.

Page 11

Ezt a műszaki termék-információt kizárólag szerelők ill. felkészült szakemberek számára

állították össze. Kérjük adják tovább a felhasználónak!

Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű vízmelegítőkkel) nem működtethető.

Műszaki adatok

Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar Üzemi nyomás: max. 10 bar Vizsgálati nyomás: 16 bar Átfolyás 3 bar áramlási nyomásnál zuhanysugárnál: kb. 11 l/perc normál sugárnál: kb. 13 l/perc Vízhőmérséklet a melegvíz befolyó nyílásnál max. 80 °C Javasolt (energia megtakarítás): 60 °C Befogási hossz: max. 60mm

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő szükséges!

Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb nyomáskülönbséget!

A zuhanyozóval vagy kihúzható kifolyóval/zuhanyfejjel szerelt GROHE csaptelepeket visszafolyásgátlóval szerelték fel.

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan öblítse át (ügyeljen az EN 806 szabványra)!

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a csaptelep működését.

Mennyiségkorlátozás:

Hidraulikusan vezérelt átfolyó-rendszerű vízmelegítőkkel nem javasoljuk a mennyiségkorlátozó használatát.

Karbantartás: Az összes alkatrészt ellenőrizni, tisztítani, és esetl. cserélni kell.

A karbantartási munkák során zárja le a víz hozzávezetést!

A patron beszerelése során figyeljen a tömítések helyes illeszkedésére.

A csavarokat váltakozva, egyenletesen húzza meg.

5 évig garantált a SpeedClean fúvókák azonos szintű működése.

A SpeedClean fúvókák révén, amelyeket rendszeresen tisztítani kell, a sugárképzőn keletkezett vízkőlerakódások egyszerű, kézzel történő simítással eltávolíthatók

Pótalkatrészek: lásd a robbantott ábrát (* = speciális tartozékok) Ápolás: lásd az Ápolási útmutatót

Estas Informações Técnicas sobre o produto destinam-se exclusivamente aos instaladores ou

pessoal especializado instruido para o efeito! Por favor, entregue-as ao utilizador!

Campo de aplicação: Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar Pressão de serviço: máx. 10 bar Pressão de teste: 16 bar Débito a 3 bar de pressão de caudal no chuveiro: aprox. 11 l/min no emulsor: aprox. 13 l/min Temperatura na entrada de água quente máx. 80 °C Recomendada (para poupança de energia): 60 °C Comprimento do tubo: máx. 60mm

Em pressões estáticas superiores a 5 bar dever-se-á montar um redutor de pressão.

Evitar grandes diferenças de pressão entre a ligação da água fria e a ligação da água quente!

As misturadoras GROHE com chuveiros ou com saídas/ chuveiros extensíveis estão equipadas com válvulas-antiretorno testadas.

Instalação:

Antes e depois da instalação, enxaguar bem as tubagens (respeitar a norma EN 806)!

Função:

Verificar a estanqueidade das ligações e testar o funcionamento da misturadora.

Limitação do caudal:

Não é aconselhável limitar o caudal caso sejam usados esquentadores hidráulicos.

Manutenção: Verificar, limpar e, se necessário, substituir todas as peças.

Para efectuar trabalhos de manutenção, fechar o abastecimento de água!

Ao montar o cartucho, certifique-se de que as juntas de vedação ficam devidamente assentes.

Apertar alternada e uniformemente os parafusos. 5 anos de garantia de manutenção de um

funcionamento igual dos orifícios de saída SpeedClean. Através das saídas SpeedClean, as quais têm de ser limpas regularmente, os depósitos de calcário no formador do jacto de água são eliminados com uma simples passagem da mão.

Peças sobresselentes: ver desenho explodido (* = acessórios especiais) Conservação: ver as instruções de conservação

Page 12

Bu teknik ürün bilgisi sadece montajcı veya eğitimli uzmanlara yöneliktir!

Lütfen kullanıcıya teslim ediniz!

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak mümkün değildir.

Teknik Veriler

Akış basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar İşletme basıncı: maks. 10 bar

Kontrol basıncı: 16 bar 3 bar akış basıncında akım Duşta: yakl. 11 l/dak Perlatörde: yakl. 13 l/dak Su giriş ısısı maks. 80 °C Tavsiye edilen (enerji tasarrufu): 60 °C Bağlantı uzunluğu: maks. 60mm

Akış basıncın 5 barın üzerinde olması durumunda, bir basınç düşürücü takılmalıdır.

Soğuk ve sıcak su bağlantıları arasında yüksek basınç farklılıklarından kaçının!

GROHE duşlu veya çıkartılabilir musluklu/duşlu armatürler montaj türüne göre kontrol edilmiş çek valfler ile donatılmıştır.

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile temizleyin (EN 806’ya dikkat edin)!

Fonksiyon:

Bağlantıların sızıntı durumunu ve armatürün çalışıp çalışmadığını kontrol edin.

Akış sınırlayıcı:

Hidrolik kumandalı ısıtıcıların kullanılması durumunda, akış miktar sınırlayıcı tavsiye edilmez.

Bakım: Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin.

Bakım çalışmalarında su girişini kapatın!

Kartuşun montajında contaların düzgün yerleşmesine dikkat edin.

Civataları dönüşümlü olarak eşit şekilde sıkın. SpeedClean çıkışları 5 sene garanti kapsamındadır.

Düzenli olarak temizlenmesi gereken, SpeedCleanuçları sayesinde kireç tabakalarını temizlemek için parmağınızı duşun üzerinden geçirmeniz yeterlidir.

Yedek parçalar: bkz. patlamış görünümü (* = özel aksesuar)

Bakım: bkz. bakım talimatı

Táto technická informácia o výrobku je určená len pre inštalatérov alebo zaškolených odborných

pracovníkov! Dajte, prosím, k dispozícii užívateľovi!

Oblast’ použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi vody) nie je možná.

Technické údaje

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov Prevádzkový tlak: max. 10 barov Skúšobný tlak: 16 barov Prietok pri hydraulickom tlaku 3 bary

- sprcha: cca 11 l/min

- perlátor: cca 13 l/min Teplota na vstupe teplej vody max. 80 °C Odporúčaná (úspora energie): 60 °C Upevňovacia dĺžka: max. 60mm

Pri statických tlakoch vyšších než 5 barov sa musí namontovat’ redukčný ventil.

Je potrebné zabránit’ vyšším tlakovým rozdielom medzi prípojkou studenej a teplej vody!

Armatúry GROHE so sprchou alebo vyt’ahovacím výtokovým hrdlom/sprchou sú vybavené schválenými spätnými klapkami.

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne prepláchnite (dodržujte normu EN 806)!

Funkcia:

Skontrolujte tesnost’ spojov a funkciu armatúry.

Obmedzovač prietokového množstva:

Obmedzovač prietokového množstva sa nedoporučuje použit’ v spojení s hydraulickými prietokovými ohrievačmi.

Údržba: Všetky diely skontrolujte, vyčistite a podľa potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Pri montáži kartuše dbajte na správne nasadenie tesnení.

Skrutky dotiahnite striedavo a rovnomerne.

Na konštantnú funkciu trysiek SpeedClean sa poskytuje záruka 5 rokov.

Vápenaté usadeniny na regulátore rozptylu prúdu sa dajú odstrániť jednoduchým pretretím povrchu trysiek SpeedClean, ktoré je potrebné pravidelne čistiť

Náhradné diely: pozri vyobrazenie dielov v rozloženom stave (* = zvláštne príslušenstvo) Ošetrovanie: pozri návod na údržbu.

Page 13

Tehnične informacije o izdelku so izključno namenjene instalaterjem ali ustreznemu

SLO

strokovnemu osebju! Prosimo, predajte navodilo naprej uporabniku!

Področje uporabe: Ni možna uporaba z odprtimi zbiralniki (odprti grelniki vode)!

Teh nični podatki

Delovni tlak: najmanj 0,5 bar - priporočljivo 1 – 5 bar Obratovalni tlak največ 10 bar Preizkusni tlak: 16 bar Pretok pri pretočnem tlaku 3 bar pri prhi: ca. 11 l/min pri razpršilcu: ca. 13 l/min Temperatura vhoda tople vode: maks. 80 °C Priporočljivo (prihranek energije): 60 °C Dolžina spojke: maks. 60mm

Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi reducirni ventil.

Preprečite večje razlike v tlaku med priključkom hladne in tople vode!

GROHE armature s prhami ali z izvlekljivim iztokom/prho so opremljene s preizkušenimi proti-povratnimi ventili.

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji (upoštevajte standard EN 806)!

Funkcija:

Preverite priključke glede tesnosti in armaturo glede funkcije.

Omejilec količine:

V povezavi s hidravličnimi pretočnimi grelniki se ne priporoča omejevanje količine pretoka.

Vzdrževanje: Preglejte vse dele, po potrebi očistite ali zamenjajte.

Pred pričetkom vzdrževalnih del, zaprite dovod vode!

Pri vgradnji kartuše, bodite pozorni na pravilni naleg tesnila.

Vijake privijajte izmenično močno. 5-letna garancija za nespremenjeno delovanje šob

SpeedClean. Šobe SpeedClean, ki jih je treba redno čistiti, omogočajo, da nabrani vodni kamen z glave

razpršilnika odstranite tako, da preprosto potegnete čeznje.

Nadomestni deli: Glej razstavljen prikaz (* = posebna oprema)

Nega: Glej navodilo za nego

Ove tehničke informacije o proizvodima namijenjene su isključivo za instalatera ili

ovlaštenog stručnjaka! Dajte ih svakom novom korisniku!

Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima vode) nije moguća.

Teh nički podaci

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar Radni tlak: maks. 10 bar Ispitni tlak: 16 bar Protok pri hidrauličkom tlaku od 3 bara na tušu: oko 11 l/min na mousseuru: oko 13 l/min Temperatura na dovodu tople vode maks. 80 °C Preporučuje se (ušteda energije): 60 °C Priključna dužina: maks. 60mm

Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi reduktor tlaka.

Potrebno je izbjegavati veće razlike u tlakovima između priključaka za hladnu i toplu vodu!

GROHE armature s tuševima ili s izvlačivim ispustima/ tuševima opremljene su provjerenim protupovratnim ventilima.

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati (uzeti u obzir EN 806)!

Funkcija:

Priključke ispitajte na nepropusnost te provjerite ispravno funkcioniranje armature.

Graničnik količine:

Ograničavanje protoka ne preporučuje se ako se radi o hidrauličkim protočnim grijačima vode.

Održavanje: Pregledajte sve dijelove, očistite ih i po potrebi zamijenite.

Kod radova održavanja zatvorite dovod vode!

Kod ugradnje kartuše potrebno je pripaziti na ispravno dosjedanje brtvila.

Ravnomjerno naizmjenično pritežite vijke. Besprijekoran rad mlaznica SpeedClean zajamčen je

u trajanju od pet godina. Pomoću SpeedClean-sapnica, koje se moraju

redovito čistiti, mogu se odstraniti talozi vapnenca na oblikovniku mlaza, tako da se jednostavno prebrišu.

Rezervni dijelovi: pogledajte povećani prikaz (* = dodatna oprema) Njega: pogledajte upute za njegu

Page 14

Техническите данни за продукта са предназначени само за монтъора или за

съответно информираните специалисти! Предайте на потребителите на арматурата!

Област на приложение:

Експлоатация с безнапорни резервоари (отворени водонагреватели) не е възможна.

Технически данни

Налягане на водната струя: мин. 0,5 бара –

Работно налягане: макс. 10 бара Изпитвателно налягане 16 бара Разход при 3 бара налягане на потока

при изхода за душ: прибл. 11 л/мин при аератора: прибл. 13 л/мин

Температ ура на топлата вода при входа макс. 80 °C Препоръчва се (Икономия на енергия): 60 °C Дължина на клемата: макс. 60мм

При постоянно налягане над 5 бара трябва да се вгради редуктор на налягането.

Да се избягват големи разлики в налягането между водопроводите за студената и топлата вода!

Всички арматури GROHE с ръчен душ или с чучур/душ за издърпване са снабдени с изпитани еднопосочни обратни клапани.

препоръчва се 1 – 5 бара

Монтаж:

Водопроводната система преди и след монтаж да се промие основно (придържайте се към EN 806)!

Функциониране:

Проверете връзките за теч и функционирането на арматурата.

Ограничаване на потока на водата:

Не се препоръчва ограничаването на потока на водата в съчетание с проточни водонагреватели.

Техническо обслужване: Проверете всички части, почистете ги, ако е необходимо, ги подменете.

При работи по поддръжка на арматурата водата трябва да е спряна!

При монтажа на картуша внимавайте уплътнителите да прилегнат правилно.

Затегнете винтовете последователно и равномерно.

5 години гаранция за функционирането на дюзите

-SpeedClean.

С помощта на дюзите SpeedClean, които трябва редовно да се почистват, отлагания от варовик по струйника се отстраняват лесно чрез избърсване с

ръка Резервни части: виж скицата с отделните части,

посочваща последователността на монтажа (* = специални части) Поддръжка: виж инструкциите за поддръжка

Käesolev tehniline tooteinformatsioon on suunatud eranditult paigaldajale või pädevale

EST

spetsialistile! Palume edastada see kasutajale!

Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise veekuumutiga).

Tehnilised andmed

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari Surve töörežiimis: maksimaalselt 10 baari Testimissurve: 16 baari Läbivool 3-baarise veesurve korral duši puhul: ca 11 l/min aeraatori puhul: ca 13 l/min Siseneva kuuma vee temperatuur maksimaalselt 80 °C Soovituslik temperatuur energiasäästuks: 60 °C Klemmi pikkus: maksimaalselt 60mm

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada survealandaja.

Vältige suuri surveerinevusi külma- ja kuumaveetorust siseneva vee vahel!

GROHE käsidušiga või väljatõmmatava segistitila/dušiga segistid on varustatud tagasivooluklappidega.

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast paigaldamist (vastavalt EN 806)!

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Vee voolumäära piiraja:

Survestatud läbivooluboileri puhul ei ole soovitatav voolumäära piirajat kasutada.

Tehniline hooldus: Kõik osad tuleb kontrollida, puhastada ja vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Keraamilise sisu paigaldamisel jälgige tihendite õiget asendit.

Keerake poldid vaheldumisi ühtlaselt kruvides kinni. SpeedClean-düüsidel on 5-aastane garantii.

SpeedClean-düüside kaudu, mida tuleb korrapäraselt puhastada, saab dušipihustilt lubjasetet eemaldada lihtsa ülepühkimise teel.

Tagavaraosad: vt koostejoonist (* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Page 15

Šī tehniskā informācija par produktu ir paredzēta tikai uzstādītājam vai profesionāliem

speciālistiem! Lūdzam nodot izmantotājam!

Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem (atklātajiem karstā ūdens sildītājiem) nav iespējama.

Tehniskie dati

Hidrauliskais spiediens: vismaz 0,5 bāri /

Darba spiediens maksimāli 10 bāri Kontrolspiediens: 16 bāri Ūdens plūsma pie 3 bāru hidrauliskā spiediena Dušai: apmēram 11 l/min Areatoram: apmēram 13 l/min Ieplūstošā siltā ūdens temperatūra maksimāli 80 °C Ieteicamā temperatūra (enerģijas taupīšanai): 60 °C Stiprināšanas garums maksimāli 60mm

Ja spiediens miera stāvoklī lielāks par 5 bāriem, iemontēt reduktoru.

Jāizvairās no lielas spiediena starpības siltā un aukstā ūdens pieslēgumos!

GROHE armatūras ar dušām vai izvelkamām izplūdēm/ dušām ir aprīkotas ar pārbaudītiem atpakaļplūsmas aizturiem.

ieteicams no 1 līdz 5 bāriem

Instalācija:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc instalācijas (ievērojiet EN 806)!

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras funkcionēšanu.

Patēriņa ierobežošana:

Ja tiek izmantots caurteces ūdens sildītājs, nav ieteicams ierobežot caurteces daudzumu.

Teh nis kā apkope: Pārbaudiet, tīriet un pēc iespējas apmainiet visas daļas.

Tehniskās apkopes laikā noslēgt ūdens padevi!

Ievietojot patronu, ievērojiet pareizu blīvējumu stāvokli.

Skrūves pievelciet pārmaiņus un vienmērīgi. Nemainīgajai SpeedClean sprauslu funkcijai ir 5 gadu

garantija. Kaļķu nogulsnējumus no strūklas veidotāja var viegli notīrīt, paberzējot Speed Clean sprauslas, kas

regulāri jātīra. Rezerves daļas: skatīt detaļu attēlojumu

(* = speciālie piederumi).

Apkope: skatīt kopšanas pamācību

Ši techninė informacija apie gaminį skirta tik santechnikui ir apmokytam personalui!

Prašome ją perduoti vartotojui.

Naudojimo sritis Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai Darbinis slėgis: maks. 10 barų Bandomasis slėgis: 16 barų Vandens prataka esant 3 barų vandens slėgiui duše: apie 11 l/min. purkštuve: apie 13 l/min. Įtekančio karšto vandens temperatūra: maks. 80 °C Rekomenduojama temperatūra (taupant energiją): 60 °C Jungties ilgis maks. 60mm

Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio reduktorių.

Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių skirtumui!

GROHE maišytuvuose su dušais ar su ištraukiamaisiais nuotėkio snapeliais/dušais sumontuoti aprobuoti atgaliniai vožtuvai.

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to (vadovaukitės EN 806)!

Veiki mas

Patikrinkite, ar jungtys sandarios ir ar veikia maišytuvas.

Vandens pratakos ribojimas

Nerekomenduojame naudoti vandens pratakos ribotuvo, jei maišytuvas jungiamas su hidrauliniu tekančio vandens šildytuvu.

Techninė priežiūra Patikrinkite ir nuvalykite detales. Jei reikia, pakeiskite jas naujomis.

Atlikdami techninės priežiūros darbus, užsukite vandenį!

Montuodami įdėklą, atkreipkite dėmesį, ar tinkamai įstatytos tarpinės.

Tolygiai vieną po kito priveržkite varžtus. „SpeedClean“ purkštukams suteikiama 5 metų

garantija. „SpeedClean“ palengvina dušo, kurį reikia valyti reguliariai, priežiūrą. Pakanka per dušo galvutės

skylutes perbraukti ranka ir nuo jų nubyrės susidariusios kalkių nuosėdos.

Atsarginės detalės: žr. išmontuoto įrenginio iliustraciją (* = specialūs priedai) Priežiūra: žr. priežiūros nurodymus

Page 16

Aceste informaţii tehnice despre produs sunt destinate exclusiv pentru instalator sau

personalul de specialitate instruit! Vă rugăm să le transmiteţi utilizatorului!

Domeniu de utilizare:

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă.

Specificaţii tehnice

Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar Presiune de lucru: max. 10 bar Presiunea de încercare: 16 bar Debitul la presiunea de curgere de 3 bar la duş: cca. 11 l/min la aerator: cca. 13 l/min Temperatură la intrare apă caldă max. 80 °C Recomandat (pentru economisire de energie): 60 °C Lungimea de fixare: max. 60mm

La presiuni de repaus de peste 5 bar se va monta un reductor de presiune.

Se vor evita diferenţe de presiune mari între racordurile de apă caldă şi rece!

Bateriile GROHE cu duş sau cu pipă mobilă / duş mobil sunt echipate cu supape de retur verificate ca tip constructiv.

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după instalare (Se va respecta norma EN 806)!

Funcţionare:

Se verifică etanşeitatea racordurilor şi funcţionarea bateriei.

Limitatorul de debit:

Nu se recomandă utilizarea limitatorului de debit la încălzitoarele hidraulice instantanee.

Întreţinere: Toate piesele se verifică, se curăţă, eventual se înlocuiesc.

În timpul lucrărilor de întreţinere se va închide alimentarea cu apă!

La montarea cartuşului, se va verifica poziţia corectă a garniturilor.

Şuruburile se strâng uniform şi alternativ.

5 ani garanţie pentru funcţionarea stabilă a duzelor SpeedClean.

Prin duzele cu spălare rapidă (SpeedClean), care trebuie să fie curăţate regulat, pot fi înlăturate prin simplă frecare depunerile de piatră de pe formatorul de jet.

Piese de schimb: a se vedea reprezentarea desfăşurată ( * = accesorii speciale). Îngrijire: a se vedea instrucţiunile de îngrijire

本产品技术信息专为安装人员或经过培训的专业人员提供。

RUS

请向用户提供这些说明。

应用：不允许与非增压式蓄热热水器一起操作。

规格水流压力：最小 0.5 公斤－推荐使用 1 - 5 公斤

工作压力：最大 10 公斤测试压力： 16 公斤水流压力为 3 公斤时的流量

淋浴花洒：约为 11 升

/ 分钟

出水嘴：约为 13 升 / 分钟热水入水口温度最高 80

推荐（节能）： 60 oC 夹紧长度：最大 60 毫米

如果静压超过 5 公斤，必须加装减压阀。

避免冷热水间产生大的压差。

用于连接淋浴花洒或抽拉式出水嘴的 GROHE 水龙头都配有单向阀。

安装：

安装前后务必彻底冲洗所有管件 ( 考虑到 EN 806)。

功能：检查连接是否有渗漏现象，并检查龙头的功能。

流量限制：建议不要将水流限制器与液控式即热热水器一起使用。

维护：检查和清洁所有部件，根据需要更换部件。维护时应关闭进水管。

安装阀芯时，确保正确放置密封圈。

装入并拧紧螺钉。

快速清洁 (SpeedClean) 喷嘴功能正常工作的保证期为 5 年。由于采用快速清洁 (SpeedClean) 喷嘴（必须定期清洁），喷雾器喷嘴上的钙质沉积可以用手指直接擦去。

备件：参见分解图

（* = 特殊零件）

保养：参见 “ 保养指南 ”

Page 17

Ця технічна інформація про продукт призначена виключно для слюсаря-

сантехніка чи спеціалістів, які пройшли відповідний інструктаж! Передайте її користувачу!

Сфера застосування:

Експлуатацію з безнапірними накопичувачами (відкритими водонагрівачами) не передбачено.

Технічні характеристики

Гідравлічний тиск: мінім. 0,5 бар / рекомендовано 1–5 бар Робочий тиск: макс. 10 бар Випробний тиск:16 бар Пропускна здатність при гідравлічному

тиску 3 бар

душ: прибл. 11 л/хв. змішувач: прибл. 13 л/хв.

Температ ура гарячої води на вході: макс. 80 °C Рекомендовано (економне споживання енергії): 60 °C Тов щина поверхні для кріплення: макс. 60 мм

Якщо статичний тиск перевищує 5 бар, необхідно вмонтувати редуктор тиску.

Тиск у трубах для гарячої та холодної води повинен бутиприблизно однаковим!

Арматури компанії GROHE з душем, а також із висувними душем або виливом обладнано спеціально перевіреними клпанами, що запобігають зворотному витіканню води.

Встановлення:

Перед установленням і після нього необхідно ретельно промити систему трубопроводів (дотримуватися EN 806)!

Функціонування:

Перевірити щільність стиків і функціонування арматури. Після вимкнення арматури подача води в душ автоматично змінюється на подачу води у змішувач.

Регулювання витрати води:

Не рекомендовано регулювання витрати води всистемі з гідравлічними проточними водонагрівачами.

Технічне обслуговування: Перевірити, очистити чи, якщо необхідно, замінити всі деталі.

Під час проведення технічного обслуговування перекрити воду!

Монтуючи картридж, необхідно стежити за розташуванням ущільнювачів у правильному положенні.

Закручувати гвинтові кріплення до повної фіксації.

5 років гарантії на бездоганне функціонування розприскувачів із системою швидкого очищення SpeedClean. Завдяки форсунками швидкого очищення SpeedClean, які необхідно регулярно очищати,

вапняні відкладення на пристрої для формування течії видаляються шляхом звичайного протирання.

Запчастини: див. зображення приладу в розібраному стані (* = спеціальне приладдя)

Обслуговування: див. інструкцію з обслуговування

Данная техническая документация по изделию предназначена только для слесаря-сантехника

RUS

или соответствующих специалистов! Пожалуйста передайте её пользователю!

Область применения:

Эксплуатация с безнапорными накопителями (открытые водонагреватели) не предусмотрена.

Технические данные

Давление воды: миним. 0,5 бар - рекомендуется 1 – 5 бар Рабочее давление: макс. 10 бар Испытательное давление:16бар Расход воды при давлении 3 бар

душевая струя: прибл. 11 л/мин аэратор: прибл. 13 л/мин

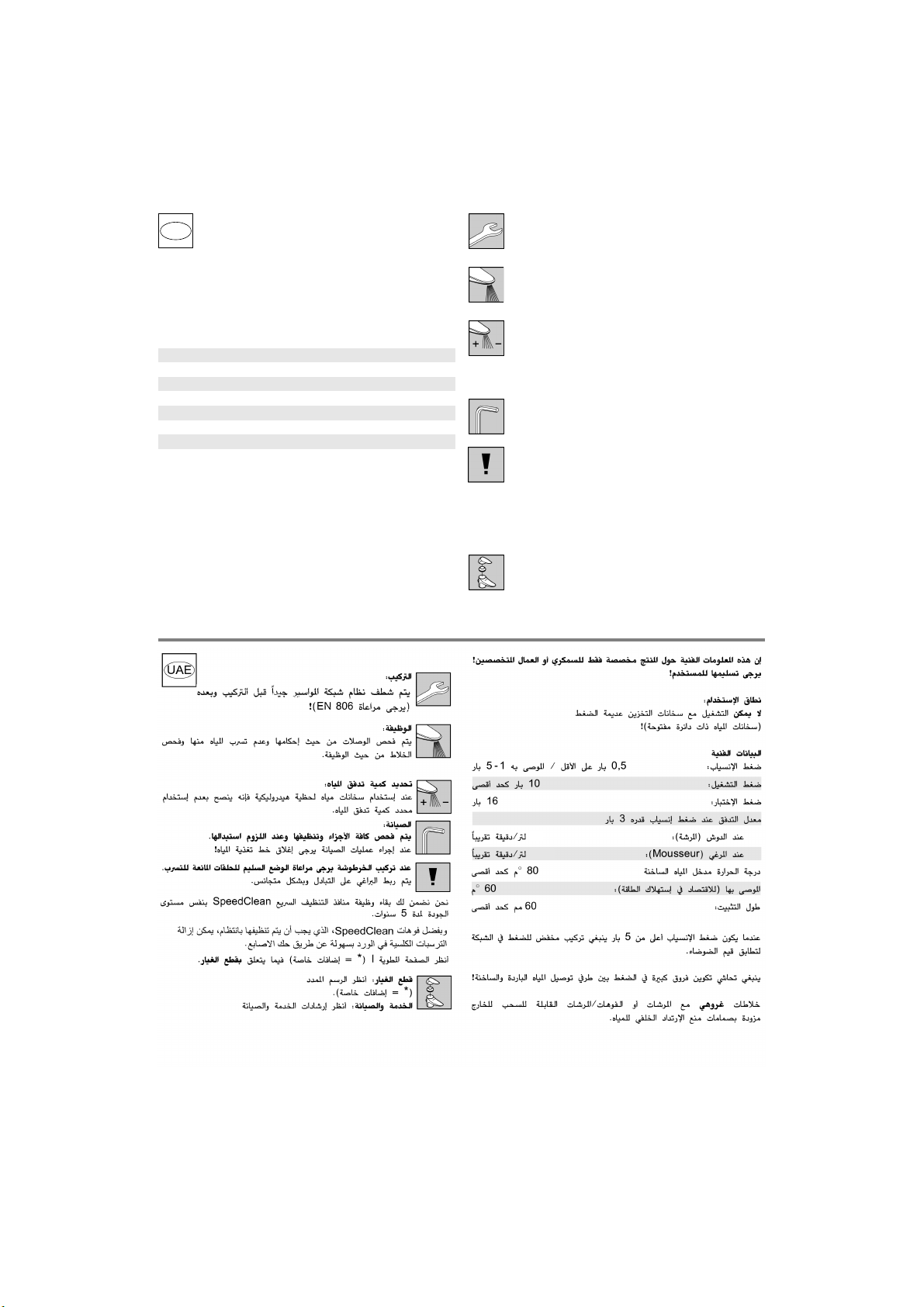

Температ ура горячей воды на входе макс. 80 °C Рекомендовано (экономия энергии): 60 °C Толщина поверхности: макс. 60мм

При давлении в водопроводе более 5 бар рекомендуется установить редуктор давления.

Необходимо избегать больших перепадов давлений в подсоединениях холодной и горячей воды!

Все смесители фирмы GROHE с душем или выдвижным изливом/душем оснащены обратными клапанами.

Установк а:

Перед установкой и после установки тщательно промыть систему трубопроводов (соблюдать EN 806)!

Проверка работы:

Проверить соединения на герметичность и проверить работу смесителя. Закрытие смесителя вызывает автоматическое переключение со душевой струи на аэратор.

Регулирование расхода:

Регулятор расхода не рекомендуется использовать в системе с гидравлическими проточными водонагревателями.

Техническое обслуживание: Все детали проверить, очистить, при необходимости заменить.

При работах по техобслуживанию перекрыть подачу воды!

При установке картриджа следить за правильным положением уплотнений.

Винты затягивать поочередно и равномерно до отказа.

5 лет гарантии на безупречную работу быстро очищаемых форсунок c системой SpeedClean.

Благодаря форсункам быстрого очищения SpeedClean, которые необходимо периодически чистить, известковые отложения на формирователе струй удаляются простым вытиранием.

Запчасти: см. рисунок со сборочными деталями (* = специальные принадлежности)

Уход: см. инструкцию по уходу

Page 18
