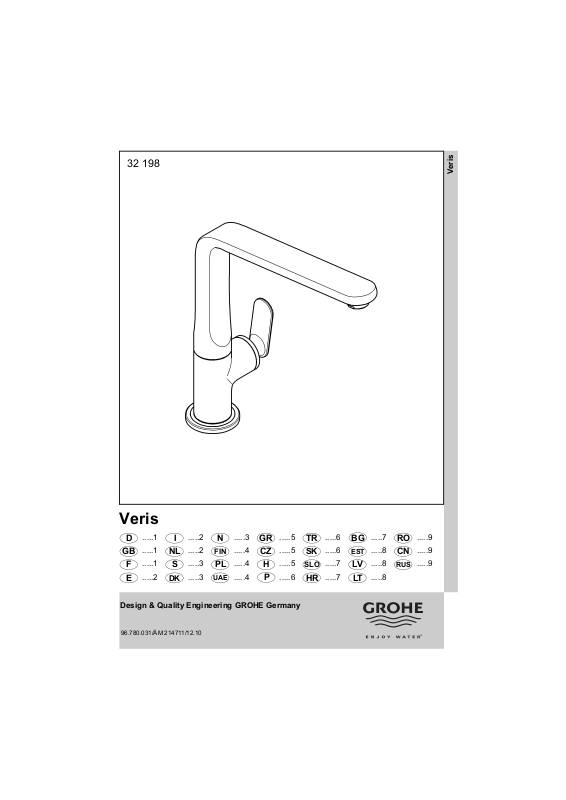

Grohe 32 198 User guide

32 198

Veris

Veris

.....1

.....1

D

D

.....2

F

F

E

E

.....1

.....3

.....1

.....4

.....2

GB

GB

Design & Quality Engineering GROHE Germany

96.780.031/ÄM 214711/12.10

I

I

NL

NL

S

S

DK

DK

.....5

.....2

.....6

.....2

.....7

.....3

.....8

.....3

N

N

FIN

FIN

PL

PL

UAE

UAE

.....9

.....3

.....10

.....4

.....11

.....4

.....12

.....4

GR

GR

CZ

CZ

H

H

P

P

.....13

.....5

.....14

.....5

.....15

.....5

.....16

.....6

TR

TR

SK

SK

SLO

SLO

HR

HR

.....17

.....6

.....18

.....6

.....19

.....7

.....20

.....7

BG

BG

EST

EST

LV

LV
LT

LT

.....21

.....7

.....22

.....8

.....23

.....8

.....24

.....8

RO

RO
CN

CN

RUS

RUS

.....25

.....9

.....26

.....9

.....9

.....27

3mm

= 100°

= 360°

= 140°

= 0°

max.

45mm

max.

60mm

13mm

*19 017

27mm

1

9

m

m

Diese Technische Produktinformation ist
ausschließlich für den Installateur oder

D

eingewiesene Fachkräfte!
Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen
Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar
Betriebsdruck: max. 10 bar
Prüfdruck: 16 bar
Durchfluss bei 3 bar Fließdruck: ca. 9 l/min
Temperatur Warmwassereingang max. 80 °C
Empfohlen (Energieeinsparung): 60 °C
Klemmlänge: max. 60mm

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.
Höhere Druckdifferenzen zwischen Kalt- und Warmwasser­anschluss sind zu vermeiden!

Installation:

Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion
prüfen.

Wartung:
Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der
Dichtungen achten.

Verschraubung einschrauben und fest anziehen.

Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively
for the installer or trained specialists.

GB

Please pass these instructions on to the user.

Application:
Operation with unpressurised storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar - recommended 1 - 5 bar
Operating pressure: max. 10 bar
Test pressure: 16 bar
Flow rate at 3 bar flow pressure: approx. 9 l/min
Hot water inlet temperature max. 80 °C
Recommended (energy saving): 60 °C
Clamping length: max. 60mm

If static pressure exceeds 5 bar, a pressure reducing valve
must be fitted.
Avoid major pressure differences between hot and cold water
supply.

La documentation technique/produit est
exclusivement destinée aux plombiers et aux

F

personnels qualifiés.
Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression
(chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar -

recommandée 1 à 5 bars
Pression de service: 10 bars maxi.
Pression d'épreuve: 16 bars
Débit à une pression dynamique de 3 bars: env. 9 l/min
Température de l’eau chaude 80 °C maxi.
Recommandée (économie d'énergie): 60 °C
Longueur de serrage : 60mm maxi.

Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.
Eviter les différences importantes de pression entre les
raccordements d'eau chaude et d'eau froide!

Installation:

Flush piping system prior and after installation of
fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of
fitting.

Maintenance:
Inspect and clean all components and replace if
necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the
seals are correctly seated.

Screw in and tighten screwing.

Replacement parts: see exploded drawing
(* = special accessory)

Care: see Care Instructions

Installation

Bien rincer les canalisations avant et après
l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler
le fonctionnement de la robinetterie.

Maintenance
Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la
cartouche.

Insérer la bague filetée et serrer jusqu'au blocage.

Pièces de rechange cf. vue explosée
(* = accessoires spéciaux)
Entretien: cf. les instructions d’entretien

1

¡Esta información técnica de productos está
destinada exclusivamente para el instalador o

E

profesionales del sector!
¡Por favor, entréguesela al usuario!

Campo de aplicación
No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo: mín. 0,5 bares - recomendada 1 - 5 bares
Presión de utilización: máx. 10 bares
Presión de verificación: 16 bares
Caudal para una presión de trabajo de 3 bares: aprox. 9 l/min
Temperatura de la entrada del agua caliente máx. 80 °C
Recomendada (ahorro de energía): 60 °C
Longitud de apriete máx. 60mm

Instalación:

¡Purgar a fondo el sistema de tuberías antes y
después de la instalación (tener en cuenta EN 806)!

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el
funcionamiento de la grifería.

Mantenimiento:
Verificar todas las piezas, limpiarlas y cambiarlas
en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de
mantenimiento!

Al montar el cartucho tener en cuenta el correcto
asiento de las juntas. Enroscar la unión atornillada y

apretar fuertemente.

Si la presión en reposo es superior a 5 bares, hay que instalar
un reductor de presión.
¡Deberán evitarse diferencias de presión importantes entre
las acometidas del agua fría y del agua caliente!

Queste informazioni tecniche sul prodotto sono
ad uso esclusivo dell’installatore e di personale

I

qualificato!
Si prega di consegnarle all’utente!

Gamma di applicazioni:
Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a
circuito aperto).

Dati tecnici

Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar
Pressione di esercizio max. 10 bar
Pressione di prova 16 bar
Portata alla pressione di 3 bar circa 9 l/min
Temperatura ingresso acqua calda max. 80 °C
Consigliata (risparmio energetico) 60 °C
Lunghezza di fissaggio max. 60mm

Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.
Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua calda!

Recambios: véase la vista de despiece
(* = Accesorio especial).

Cuidados: véanse las instrucciones de conservación

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema
di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento
del rubinetto.

Manutenzione:
Controllare, pulire ed eventualmente sostituire
tutti i pezzi.

Chiudere l’entrata dell’acqua durante lavori di
manutenzione!

Durante il montaggio della cartuccia controllare
che le guarnizioni siano perfettamente in sede.

Avvitare il raccordo a vite e serrarlo bene.

Pezzi di ricambio:vedi immagini esplose
(* = accessori speciali)
Manutenzione ordinaria: vedi istruzioni per
manutenzione ordinaria

Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde

NL

monteurs!
Overhandig deze aan de gebruiker!

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen)
is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar - aanbevolen 1 - 5 bar
Werkdruk: max. 10 bar
Testdruk: 16 bar
Capaciteit bij 3 bar stromingsdruk: ca. 9 l/min
Temperatuur warmwateringang max. 80 °C
Aanbevolen (energiebesparing): 60 °C
Klemlengte: max. 60mm

Bij statische drukken boven 5 bar dient een
drukreduceerventiel te worden ingebouwd.
Voorkom hoge drukverschillen tussen de koud- en
warmwateraansluiting!

Installeren:

Leidingen vóór en na het installeren grondig spoelen
(EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de
kraan werkt.

Onderhoud:
Controleer alle onderdelen, reinig en vervang
deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer
af!

Controleer bij het inbouwen van de kardoes of de
afdichtingen goed zitten.

Breng de schroefring aan en draai deze stevig vast.

Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)
Reiniging: zie reinigingsaanwijzing

2
