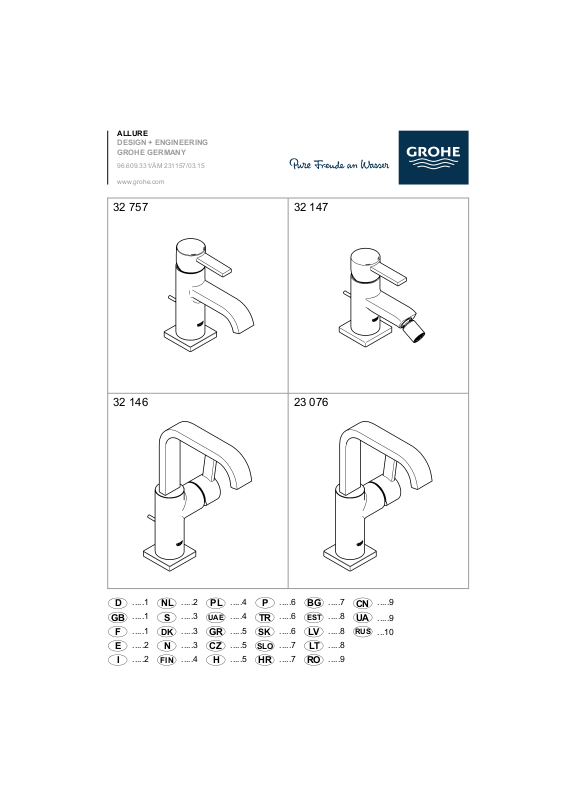

ALLURE

UAE

EST

RUS

SLO

FIN

DESIGN + ENGINEERING GROHE GERMANY

96.609.331/ÄM 231157/03.15

www.grohe.com

.....1

.....2

.....1

.....3

.....1

.....4

.....2

.....5

.....2

.....6

.....2

.....7

.....3

.....8

.....3

.....9

.....3

...10

.....4

.....11

.....4

.....12

.....4

.....13

.....5

.....14

.....5

.....15

.....5

.....16

.....6

.....17

.....6

.....18

.....6

.....19

.....7

.....20

.....7

.....21

.....7

.....22

.....8

.....23

.....8

.....24

.....8

.....25

.....9

.....26

.....9

.....27

.....9

.....28

...10

Page 2

32 147

32 757

32 146

23 076

Page 3

27mm

13mm

*19 017

2mm

19mm

Page 4

Diese Technische Produktinformation ist

ausschließlich für den Installateur oder eingewiesene Fachkräfte! Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar Betriebsdruck: max. 10 bar Prüfdruck: 16 bar Durchfluss bei 3 bar Fließdruck bei Waschtisch: ca. 5,5 l/min bei Bidet: ca. 10,5 l/min Temperatur Warmwassereingang max. 70 °C Empfohlen (Energieeinsparung): 60 °C Thermische Desinfektion möglich

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasseranschluss sind zu vermeiden!

Installation:

Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion prüfen.

Wartung: Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der Dichtungen achten.

Verschraubung einschrauben und fest anziehen.

Ersatzteile: siehe Explosionsdarstellung (* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively for the installer or trained specialists. Please pass these instructions on to the user.

Application: Operation with unpressurised storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar – recommended 1 – 5 bar Operating pressure: max. 10 bar Test pressure: 16 bar Flow rate at 3 bar flow pressure: for wash basin: approx. 5.5 l/min for bidet mixer: approx. 10.5 l/min Hot water inlet temperature max. 70 °C Recommended (energy saving): 60 °C Thermal disinfection possible

If static pressure exceeds 5 bar, a pressure-reducing valve must be fitted.

La documentation technique/produit est exclusivement destinée aux plombiers et aux personnels qualifiés. Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar –

Pression de service: 10 bars maxi. Pression d'épreuve: 16 bars Débit à une pression dynamique de 3 bars: du robinetterie de lavabo: env. 5,5 l/min du robinetterie de bidet: env. 10,5 l/min Température de l’eau chaude 70 °C maxi. Recommandée (économie d'énergie): 60 °C Désinfection thermique possible Installer un réducteur de pression en cas de pressions

statiques supérieures à 5 bars.

recommandée 1 à 5 bars

Avoid major pressure differences between hot and cold water supply.

Installation:

Flush piping system prior and after installation of fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of fitting.

Maintenance: Inspect and clean all components and replace if necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the seals are correctly seated.

Screw in and tighten screwing. Replacement parts: see exploded drawing

(* = special accessories) Care: see Care Instructions

Eviter les différences importantes de pression entre les raccordements d'eau chaude et d'eau froide!

Installation

Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler le fonctionnement de la robinetterie.

Maintenance Contrôler et nettoyer toutes les pièces, les remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la cartouche.

Insérer la bague filetée et serrer jusqu'au blocage. Pièces de rechange voir vue explosée

(* = accessoires spéciaux). Entretien: voir les instructions d’entretien

Page 5

¡Esta información técnica de productos está

destinada exclusivamente para el instalador o profesionales del sector!

¡Por favor, entréguesela al usuario! Campo de aplicación No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares Presión de utilización: máx. 10 bares Presión de verificación: 16 bares Caudal para una presión de trabajo de 3 bares: batería de lavabo: aprox. 5,5 l/min batería de bidé: aprox. 10,5 l/min Temperatura de la entrada del agua caliente máx. 70 °C Recomendada (ahorro de energía): 60 °C Desinfección térmica posible

Si la presión en reposo es superior a 5 bares, hay que instalar un reductor de presión.

¡Deberán evitarse diferencias de presión importantes entre las acometidas del agua fría y del agua caliente!

Instalación:

¡Purgar a fondo el sistema de tuberías antes y después de la instalación (tener en cuenta EN 806)!

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el funcionamiento de la grifería.

Mantenimiento: Verificar todas las piezas, limpiarlas y cambiarlas en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de mantenimiento!

Al montar el cartucho tener en cuenta el correcto asiento de las juntas. Enroscar la unión atornillada y

apretar fuertemente. Recambios: véase la vista de despiece

(* = Accesorio especial)

Cuidados: véanse las instrucciones de conservación

Queste informazioni tecniche sul prodotto sono

ad uso esclusivo dell’installatore e di personale

qualificato!

Si prega di consegnarle all’utente! Gamma di applicazioni: Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a circuito aperto).

Dati tecnici

Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar Pressione di esercizio max. 10 bar Pressione di prova 16 bar Portata alla pressione di 3 bar: con rubinetto lavabo: circa 5,5 l/min con miscelatore bidet: circa 10,5 l/min Temperatura ingresso acqua calda: max. 70 °C Consigliata (risparmio energetico): 60 °C Disinfezione termica consentita Per pressioni statiche superiori a 5 bar si raccomanda

l’installazione di un riduttore di pressione.

Deze technische productgegevens zijn uitsluitend

bedoeld voor de installateur of gekwalificeerde

monteurs!

Overhandig deze aan de gebruiker!

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen) is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar Werkdruk: max. 10 bar Testdruk: 16 bar Capaciteit bij 3 bar stromingsdruk: bij wastafelmengkraan: ca. 5,5 l/min bij bidetmengkraan: ca. 10,5 l/min Temperatuur warmwateringang max. 70 °C Aanbevolen (energiebesparing): 60 °C Thermische desinfectie is mogelijk Bij statische drukken boven 5 bar dient een drukreduceerventiel

te worden ingebouwd.

Evitare grandi differenze di pressione fra i raccordi d'acqua fredda e d'acqua calda!

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento del rubinetto.

Manutenzione: Controllare, pulire ed eventualmente sostituire tutti i pezzi.

Chiudere l’entrata dell’acqua durante i lavori di manutenzione!

Durante il montaggio della cartuccia controllare che le guarnizioni siano perfettamente in sede.

Avvitare il raccordo a vite e serrarlo bene.

Pezzi di ricambio: vedi immagini esplose (* = accessori speciali). Manutenzione ordinaria: vedi istruzioni per manutenzione ordinaria

Voorkom hoge drukverschillen tussen de koud- en warmwateraansluiting!

Installeren:

Leidingen vóór en na het installeren grondig spoelen (EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de kraan werkt.

Onderhoud: Controleer alle onderdelen, reinig en vervang deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer af!

Controleer bij het inbouwen van de kardoes of de afdichtingen goed zitten.

Breng de schroefring aan en draai deze stevig vast.

Reserveonderdelen: zie stuklijst (* = speciaal toebehoren) Reiniging: zie reinigingsaanwijzing

Page 6

Denna tekniska produktinformation är

uteslutande avsedd för installatören eller

anvisade fackmän!

Var vänlig lämna vidare till användaren!

Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig! Tekniska data

Flödestryck: 0,5 bar – rekommenderat 1 – 5 bar Driftstryck: 10 bar Provtryck: 16 bar Kapacitet vid 3 bar flödestryck: vid tvättställsblandare: ca 5,5 l/min vid bidé blandare: ca 10,5 l/min Temperatur varmvatteningång 70 °C Rekommenderat (energibesparing): 60 °C Termisk desinfektion kan användas En reduceringsventil ska installeras om vilotrycket

överstiger 5 bar.

Större tryckdifferenser mellan kallvatten- och varmvattenanslutningen måste undvikas!

Installation:

Spola rörledningssystemet noggrant före och efter installationen (observera EN 806)!

Funktion:

Kontrollera att alla anslutningar är täta och fungerar felfritt.

Underhåll: Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Kontrollera att tätningarna sitter rätt vid montering av patronen.

Skruva fast skruvförbandet och dra åt hårt.

Reservdelar: se sprängskiss ( * = specialtillbehör).

Skötsel: se Skötselanvisning

Denne Tekniske Produktinformation er kun til vvs-

installatøren og erfarne fagfolk!

Giv den venligst videre til brugeren!

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne vandvarmere) er ikke mulig!

Tekniske data

Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar Driftstryk maks. 10 bar Prøvetryk 16 bar Gennemstrømning ved 3 bar tilgangstryk: håndvaskbatteri: ca. 5,5 l/min. bidetbatteri: ca. 10,5 l/min. Temperatur ved varmtvandsindgangen maks. 70 °C Anbefalet (energibesparelse) 60 °C Termisk desinfektion mulig

Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Denne tekniske produktinformasjonen er

utelukkende laget for installatører og annet

faglært personell!

Vennligst gi denne produktinformasjonen videre

til brukeren! Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig. Tekniske data

Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar Driftstrykk: maks. 10 bar Kontrolltrykk: 16 bar Gjennomstrømning ved 3 bar dynamisk trykk: servantbatteri: ca. 5,5 l/min bidetbatteri: ca. 10,5 l/min Temperatur varmtvannsinngang maks. 70 °C Anbefalt (energisparing): 60 °C Termisk desinfeksjon mulig Ved statisk trykk over 5 bar monteres en

trykkreduksjonsventil.

Større trykforskelle mellem koldt- og varmtvandstilslutningen bør undgås!

Installation:

Skyl rørledningssystemet grundigt før og efter installationen (Vær opmærksom på EN 806)!

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet fungerer.

Vedligeholdelse: Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der lukkes for vandet!

Vær ved montering af patronen opmærksom på, at pakningerne monteres korrekt.

Skru forskruningen i, og spænd den.

Reservedele: se eksplosionstegning (* = specialtilbehør) Pleje: se plejeanvisningen.

Unngå store trykkdifferanser mellom kaldt- og varmtvannstilkoblingen!

Installering:

Spyl rørledningssystemet grundig før og etter installeringen (Følg EN 806)!

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen fungerer som den skal.

Vedlikehold: Kontroller alle delene, rengjør og skift eventuelt ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

Kontroller at tetningene sitter riktig når patronen monteres.

Skru på skruforbindelsen og stram. Reservedeler: se sprengskisse

(* = ekstra tilbehør) Pleie: se pleieveiledningen

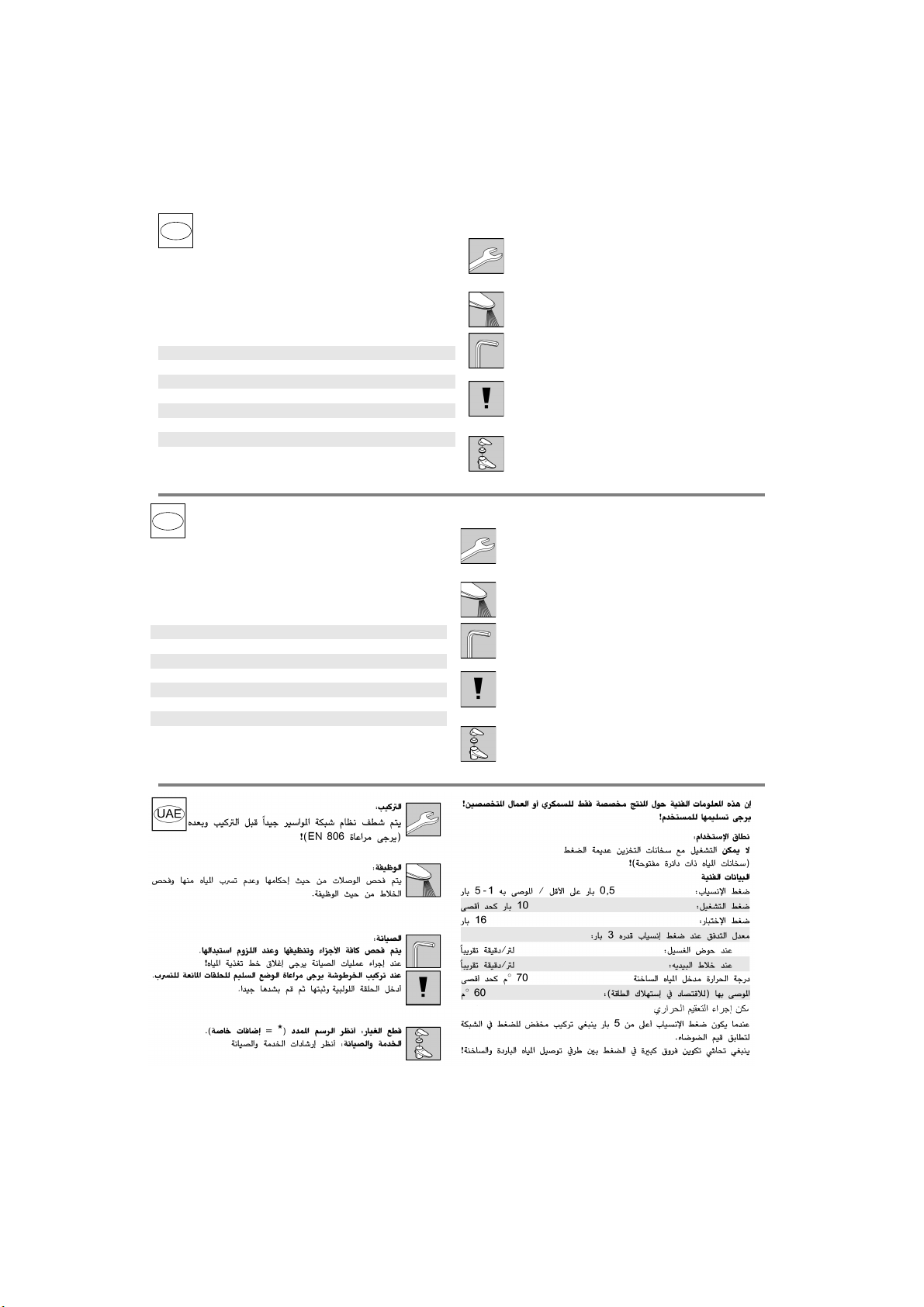

Page 7

FIN

Tämä tekninen tuotetiedote on tarkoitettu

yksinomaan asentajille tai koulutuksen saaneille

ammattimiehille!

Anna se edelleen laitteen käyttäjälle!

Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar Käyttöpaine: maks. 10 bar Tarkastuspaine: 16 bar Läpivirtaus, kun virtauspaine on 3 baria: pesuallashana: n. 5,5 l/min Bidéhana: n. 10,5 l/min Lämpötila lämpimän veden tulossa maks. 70 °C Suositus (energian säästämiseksi): 60 °C Terminen desinfiointi mahdollinen

Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on vältettävä!

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen asennuksen (EN 806 huomioitava)!

Toiminta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Huolto: Tarkasta ja puhdista kaikki osat, vaihda tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Kun asennat säätöosan, huolehdi siitä, että tiivisteet ovat kunnolla paikoillaan.

Ruuvaa ja kiristä ruuviliitos paikalleen.

Varaosat: ks. räjäytyskuva (* = lisätarvike)

Hoito: ks. hoito-ohjeet

Informacja techniczna o produkcie przeznaczona jest wyłącznie dla instalatorów lub osób z przygotowaniem fachowym! Informację należy przekazać użytkownikowi!

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody (pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar Ciśnienie robocze: maks. 10 bar Ciśnienie kontrolne: 16 bar Przepływ przy ciśnieniu przepływuwynoszącym 3 bar: dla bateria umywalkowa: ok. 5,5 l/min dla bateria bidetowa: ok. 10,5 l/min Temperatura na doprowadzeniu gorącej wody maks. 70 °C Zalecana (energooszczędna): 60 °C Możliwa dezynfekcja termiczna

Jeżeli ciśnienie statyczne przekracza 5 bar, należy wmontować reduktor ciśnienia.

Należy unikać większych różnic ciśnienia między wodą zimną a ciepłą!

Instalacja:

Przed instalacją i po niej dokładnie przepłukać przewody rurowe (przestrzegać EN 806)!

Działanie:

Sprawdzić szczelność połączeń i działanie armatury.

Konserwacja: Sprawdzić wszystkie części, oczyścić i ewent. wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Podczas montażu głowicy zwrócić uwagę na prawidłowe osadzenie uszczelek.

Nałożyć złączkę gwintową i dokręcić.

Części zamienne: zob. rysunek poglądowy (* - akcesoria) Pielęgnacja: zob. Instrukcja pielęgnacji

5,5

10,5

Page 8

Αυτή η τεχνική πληροφορία προϊόντος

προορίζεται αποκλειστικά για τον εγκαταστάτη ή

για τους εξειδικευμένους τεχνίτες!

Παρακαλούμε παραδώστε την και στο χρήστη! Πεδίο εφαρμογής:

Η λειτουργία με συσσωρευτές χωρίς πίεση (ανοιχτοί θερμοσίφωνες) δεν είναι δυνατή.

Τεχ νικά στοιχεία

Πίεση ροής: ελάχιστη 0,5 – συνιστώμενη 1 – 5 bar Πίεση λειτουργίας μέγιστη 10 bar Πίεση ελέγχου: 16 bar Ροή με πίεση στα 3 bar:

μίκτης νιπτήρα: περ. 5,5 l/min μίκτης μπιντέ: περ. 10,5 l/min

Θερμοκρασία στην είσοδο ζεστού νερού μέγ. 70 °C Συνιστώμενη (εξοικονόμηση ενέργειας): 60 °C Η θερμική απολύμανση είναι δυνατή

Σε πιέσεις ηρεμίας μεγαλύτερες από 5bar θα πρέπει να τοποθετηθεί μια συσκευή μείωσης της πίεσης.

Αποφύγετε μεγαλύτερες διαφορές πίεσης μεταξύ της σύνδεσης ζεστού και κρύου νερού!

Εγκατάσταση:

Ξεπλύνετε καλά το σύστημα σωληνώσεων πριν και μετά την εγκατάσταση (σύμφωνα με τις προδιαγραφές EN 806)!

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη λειτουργία της βαλβίδας.

Συντήρηση: Ελέγξτε όλα τα εξαρτήματα, καθαρί στε τα και, αν χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες συντήρησης!

Στην τοποθέτηση του μηχανισμού φροντίστε για την καλή θέση των μονώσεων.

κοχλιωτό δακτύλιο και σφίξτε τον καλά.

Ανταλλακτικά: βλέπε αναλυτικό σχεδιάγραμμα (* = πρόσθετος εξοπλισμός) Περιποίηση: βλέπε Οδηγίες περιποίησης

Tato technická informace o výrobku je určena

pouze pro instalatéry nebo zaškolené odborné

pracovníky!

Předejte prosím k dispozici uživateli!

Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na přípravu teplé vody) není možný.

Technické údaje

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů Provozní tlak: max. 10 barů Zkušební tlak: 16 barů Průtok při proudovém tlaku 3 bary:

- umyvadlová baterie: cca 5,5 l/min

- bidetová baterie: cca 10,5 l/min Teplota na vstupu teplé vody max. 70 °C Doporučeno (úspora energie): 60 °C Je možno provádět termickou dezinfekci Při statických tlacích vyšších než 5 barů se musí namontovat

redukční ventil.

Ezt a műszaki termék-információt kizárólag

szerelők ill. felkészült szakemberek számára

állították össze.

Kérjük adják tovább a felhasználónak!

Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű vízmelegítőkkel)

nem működtethető. Műszaki adatok

Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar Üzemi nyomás: max. 10 bar Vizsgálati nyomás: 16 bar Átfolyás 3 bar áramlási nyomásnál: mosdócsaptelep: kb. 5,5 l/perc bidécsaptelep: kb. 10,5 l/perc Vízhőmérséklet a melegvíz befolyó nyílásnál max. 70 °C Javasolt (energia megtakarítás): 60 °C Termikus fertőtlenítés lehetséges 5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő

szükséges!

Je nutné zabránit vyšším tlakovým rozdílům mezi připojením studené a teplé vody!

Instalace:

Potrubní systém před a po instalaci důkladně propláchněte (dodržujte normu EN 806)!

Funkce:

Zkontrolujte těsnost spojů a funkci armatury.

Údržba: Všechny díly zkontrolujte, vyčistěte a podle potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Při montáži kartuše dbejte na správné nasazení těsnění.

Šroubení zašroubovat a pevně utáhnout.

Náhradní díly: viz vyobrazení dílů v rozloženém stavu (* = zvláštní příslušenství) Ošetřování: viz návod k údržbě

Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb nyomáskülönbséget!

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan öblítse át (ügyeljen az EN 806 szabványra)!

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a csaptelep működését.

Karbantartás: Az összes alkatrészt ellenőrizni, tisztítani, és esetl. cserélni kell.

A karbantartási munkák során zárja le a víz hozzávezetést!

A patron beszerelése során figyeljen a tömítések helyes illeszkedésére.

Csavarozza fel a csavarzatot és húzza meg. Pótalkatrészek: lásd a robbantott ábrát

(* = speciális tartozékok) Ápolás: lásd az Ápolási útmutatót

Page 9

Estas Informações Técnicas sobre o produto

destinam-se exclusivamente aos instaladores ou

pessoal especializado instruido para o efeito!

Por favor, entregue-as ao utilizador! Campo de aplicação:

Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar Pressão de serviço: máx. 10 bar Pressão de teste: 16 bar Débito a 3 bar de pressão de caudal: na misturadora de lavatório: aprox. 5,5 l/min na misturadora de bidé: aprox. 10,5 l/min Temperatura na entrada de água quente máx. 70 °C Recomendada (para poupança de energia): 60 °C Possibilidade de desinfecção térmica

Em pressões estáticas superiores a 5 bar dever-se-á montar um redutor de pressão.

Evitar grandes diferenças de pressão entre a ligação da água fria e a ligação da água quente!

Instalação:

Antes e depois da instalação, enxaguar bem as tubagens (respeitar a norma EN 806)!

Função:

Verificar a estanqueidade das ligações e testar o funcionamento da misturadora.

Manutenção: Verificar, limpar e, se necessário, substituir todas as peças.

Para efectuar trabalhos de manutenção, fechar o abastecimento de água!

Ao montar o cartucho, certifique-se de que as juntas de vedação ficam devidamente assentes.

Enroscar e apertar bem a rosca. Peças sobresselentes: ver desenho explodido

(* = acessórios especiais)

Conservação: ver as instruções de conservação

Bu teknik ürün bilgisi sadece montajcı veya

eğitimli uzmanlara yöneliktir!

Lütfen kullanıcıya teslim ediniz!

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak mümkün değildir.

Teknik Veriler

Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar İşletme basıncı: maks. 10 bar Kontrol basıncı: 16 bar 3 bar akış basıncında akım: lavabo bataryasi: yakl. 5,5 l/dak bide bataryasi: yakl. 10,5 l/dak Su giriş ısısı maks. 70 °C Tavsiye edilen (enerji tasarrufu): 60 °C Termik dezenfeksiyon mümkün

Akış basıncın 5 barın üzerinde olması durumunda, bir basınç düşürücü takılmalıdır.

Táto technická informácia o výrobku je určená len

pre inštalatérov alebo zaškolených odborných

pracovníkov!

Dajte prosím k dispozícii užívateľovi! Oblast' použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi vody) nie je možná.

Technické údaje

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov Prevádzkový tlak: max. 10 barov Skúšobný tlak: 16 barov Prietok pri hydraulickom tlaku 3 bary:

- umývadlová batéria: cca 5,5 l/min

- Bidetová batéria: cca 10,5 l/min Teplota na vstupe teplej vody max. 70 °C Odporúčaná (úspora energie): 60 °C Je možná termická dezinfekcia

Pri statických tlakoch vyšších než 5 barov sa musí namontovat' redukčný ventil.

Soğuk ve sıcak su bağlantıları arasında yüksek basınç farklılıklarından kaçının!

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile temizleyin (EN 806’ya dikkat edin)!

Fonksiyon:

Bağlantıların sızıntı durumunu ve armatürün çalışıp çalışmadığını kontrol edin.

Bakım: Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin.

Bakım çalışmalarında su girişini kapatın!

Kartuşun montajında contaların düzgün yerleşmesine dikkat edin.

Vidalamayı vidalayın ve iyice sıkın. Yedek parçalar: bkz. patlama görünümü

(* = özel aksesuar) Bakım: bkz. bakım talimatı

Je potrebné zabránit' vyšším tlakovým rozdielom medzi prípojkou studenej a teplej vody!

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne prepláchnite (dodržujte normu EN 806)!

Funkcia:

Skontrolujte tesnost' spojov a funkciu armatúry.

Údržba: Všetky diely skontrolujte, vyčistite a podľa potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Pri montáži kartuše dbajte na správne nasadenie tesnení. Skrutkové spojenie zaskrutkovat’ a pevne

utiahnut’.

Náhradné diely: pozri vyobrazenie dielov v rozloženom stave (* = zvláštne príslušenstvo) Ošetrovanie: pozri návod na údržbu

Page 10

SLO

Tehnične informacije o izdelku so izključno

namenjene instalaterjem ali ustreznemu

strokovnemu osebju!

Prosimo, predajte navodilo naprej uporabniku!

Področje uporabe Ni možna uporaba z odprtimi zbiralniki (odprti grelniki vode) !

Teh nični podatki

Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar Obratovalni tlak največ 10 bar Preskusni tlak: 16 bar Pretok pri delovnem tlaku 3 bar: pri mešalna baterija za umivalnik: ca. 5,5 l/min pri baterija za bide: ca. 9 l/min Temperatura vhoda tople vode maks. 70 °C Priporočljivo (prihranek energije): 60 °C Mogoča je termična dezinfekcija Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi

reducirni ventil.

Preprečite večje razlike v tlaku med priključkom hladne in tople vode!

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji (upoštevajte standard EN 806)!

Funkcija:

Preverite priključke glede tesnosti in armaturo glede funkcije.

Vzdrževanje Preglejte vse dele, po potrebi očistite ali zamenjajte.

Pred pričetkom vzdrževalnih del zaprite dovod vode!

Pri vgradnji kartuše, bodite pozorni na pravilni naleg tesnila.

Spojko privijte in močno zategnite. Nadomestni deli: Glej razstavljen prikaz

(* = posebna oprema)

Nega: Glej navodilo za nego

Ove tehničke informacije o proizvodima

namijenjene su isključivo za instalatera ili

ovlaštenog stručnjaka!

Dajte ih svakom novom korisniku!

Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima vode) nije moguća.

Teh nički podaci

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar Radni tlak: maks. 10 bar Ispitni tlak: 16 bar Protok kod hidrauličnog tlaka od 3 bar: na baterija za umivaonik: oko 5,5 l/min na baterija za bide: oko 10,5 l/min Temperatura na dovodu tople vode maks. 70 °C Preporučuje se (ušteda energije): 60 °C Moguća termička dezinfekcija

Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi reduktor tlaka.

Техническите данни за продукта са

предназначени само за монтъора или за

съответно информираните специалисти!

Предайте на потребителите на арматурата! Област на приложение:

Експлоатация с безнапорни резервоари (отворени водонагреватели) не е възможна.

Технически данни

Налягане на водната струя: мин. 0,5 бара –

Работно налягане: макс. 10 бара Изпитвателно налягане: 16 бара Разход при 3 бара налягане на потока:

при батерия за умивалник: прибл. 5,5 л/мин при батерия за биде: прибл. 10,5 л/мин

Температ ур а на топлата вода при входа макс. 70 °C Препоръчва се (Икономия на енергия): 60 °C Възможна е термична дезинфекция

При постоянно налягане над 5 бара трябва да се вгради редуктор на налягането.

препоръчва се 1 – 5 бара

Potrebno je izbjegavati veće razlike u tlakovima između priključaka za hladnu i toplu vodu!

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati (uzeti u obzir EN 806)!

Funkcija:

Priključke ispitajte na nepropusnost te provjerite ispravno funkcioniranje armature.

Održavanje: Pregledajte sve dijelove, očistite ih i po potrebi zamijenite.

Kod radova održavanja zatvorite dovod vode!

Kod ugradnje kartuše potrebno je pripaziti na ispravno dosjedanje brtvila.

Vijčani spoj uvrnuti i čvrsto privući. Rezervni dijelovi: pogledajte povećani prikaz

(* = dodatna oprema) Njega: pogledajte upute za njegu

Да се избягват големи разлики в налягането между водопроводите за студената и топлата вода!

Монтаж:

Водопроводната система преди и след монтаж да се промие основно (придържайте се към EN 806)!

Функциониране:

Проверете връзките за теч и функционирането на арматурата.

Техническо обслужване: Проверете всички части, почистете ги, ако е необходимо, ги подменете.

При работи по поддръжка на арматурата водата трябва да е спряна!

При монтаж на картуша внимавайте уплътнителите да прилегнат правилно.

Завинтете съединителя и го затегнете. Резервни части: виж скицата с отделните части,

посочваща последователността на монтажа (* = специални части)

Поддръжка: виж инструкциите за поддръжка

Page 11

EST

Käesolev tehniline tooteinformatsioon on

suunatud eranditult paigaldajale või pädevale

spetsialistile.

Palume edastada see kasutajale! Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise veekuumutiga)!

Tehnilised andmed

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari Surve töörežiimis: maksimaalselt 10 baari Testimissurve: 16 baari Läbivool 3-baarise veesurve korral: valamusegisti: ca 5,5 l/min bideesegisti: ca 10,5 l/min Siseneva kuuma vee temperatuur maksimaalselt 70 °C Soovituslik temperatuur energiasäästuks: 60 °C Võimalik on termiline desinfektsioon

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada survealandaja.

Vältige suuri surveerinevusi külma- ja kuumaveetorust siseneva vee vahel!

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast paigaldamist (vastavalt EN 806)!

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Tehniline hooldus: Kõik osad tuleb kontrollida, puhastada ja vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Keraamilise sisu paigaldamisel jälgige tihendite õiget asendit.

Keerake sisse ja kruvige kinni kruvi.

Tagavaraosad: vt koostejoonist (* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Šī tehniskā informācija par produktu ir paredzēta

tikai uzstādītājam vai profesionāliem

speciālistiem!

Lūdzam nodot izmantotājam! Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem (atklātajiem karstā ūdens sildītājiem) nav iespējama.

Tehniskie dati

Hidrauliskais spiediens: vismaz 0,5 bāri /

Darba spiediens: maksimāli 10 bāri Kontrolspiediens: 16 bāri Caurtece pie 3 bāru plūsmas spiediena: izlietnes krāns: apmēram 5,5 l/min bide krāns: apmēram 10,5 l/min Ieplūstošā siltā ūdens temperatūra: maksimāli 70 °C Ieteicamā temperatūra (enerģijas taupīšanai): 60 °C Iespējama termiskā dezinfekcija

Ja spiediens miera stāvoklī lielāks par 5 bāriem, iemontēt reduktoru.

Ši techninė informacija apie gaminį skirta tik

santechnikui ir apmokytam personalui!

Prašome ją perduoti vartotojui.

Naudojimo sritis Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai Darbinis slėgis: maks. 10 barų Bandomasis slėgis: 16 barų Vandens prataka esant 3 barų vandens slėgiui: praustuvo maišytuvas: apie 5,5 l/min. bide maišytuvas: apie 10,5 l/min. Įtekančio karšto vandens temperatūra: maks. 70 °C Rekomenduojama temperatūra (taupant energiją): 60 °C Galima atlikti terminę dezinfekciją

Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio reduktorių.

ieteicams no 1 līdz 5 bāriem

Jāizvairās no lielas spiediena starpības siltā un aukstā ūdens pieslēgumos!

Instalācija:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc instalācijas (ievērojiet EN 806)!

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras funkcionēšanu.

Teh nis kā apkope: Pārbaudiet, tīriet un pēc iespējas apmainiet visas daļas.

Tehniskās apkopes laikā noslēgt ūdens padevi!

Ievietojot patronu, ievērojiet pareizu blīvējumu stāvokli.

Leskrūvēt saskrūvi un stingri pievilkt.

Rezerves daļas: skatīt detaļu attēlojumu (* = speciālie piederumi). Apkope: skatīt kopšanas pamācību

Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių skirtumui!

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to (vadovaukitės EN 806)!

Veiki mas

Patikrinkite, ar jungtys sandarios ir ar veikia maišytuvas.

Techninė priežiūra Patikrinkite ir nuvalykite detales. Jei reikia, pakeiskite jas naujomis.

Atlikdami techninės priežiūros darbus, užsukite vandenį!

Montuodami įdėklą atkreipkite dėmesį, ar tinkamai įstatytos tarpinės.

Įsukite srieginį sujungimą ir tvirtai suveržkite.

Atsarginės detalės: žr. išmontuoto įrenginio iliustraciją (* = specialūs priedai) Priežiūra: žr. priežiūros nurodymus

Page 12

Aceste informaţii tehnice despre produs sunt

RUS

destinate exclusiv pentru instalator sau

personalul de specialitate instruit!

Vă rugăm să le transmiteţi utilizatorului!

Domeniu de utilizare:

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă. Specificaţii tehnice

Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar Presiune de lucru: max. 10 bar Presiunea de încercare: 16 bar Debitul la presiunea de curgere de 3 bar: baterie pentru lavoar: cca. 5,5 l/min baterie stativa pentru bideu: cca. 10,5 l/min Temperatură la intrare apă caldă max. 70 °C Recomandat (pentru economisire de energie): 60 °C Dezinfectarea termică ete posibilă

La presiuni de repaus de peste 5 bar se va monta un reductor de presiune.

Se vor evita diferenţe de presiune mari între racordurile de apă caldă şi rece!

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după instalare (Se va respecta norma EN 806)!

Funcţionare:

Se verifică etanşeitatea racordurilor şi funcţionarea bateriei.

Întreţinere: Toate piesele se verifică, se curăţă, eventual se înlocuiesc.

În timpul lucrărilor de întreţinere se va închide alimentarea cu apă!

La montarea cartuşului, se va verifica poziţia corectă a garniturilor.

Se înşurubează şuruburile şi se strâng bine. Piese de schimb: a se vedea reprezentarea

desfăşurată ( * = accesorii speciale). Îngrijire: a se vedea instrucţiunile de îngrijire

本产品技术信息专为安装人员或经过培训的

专业人员提供。

请向用户提供这些说明。应用：

不允许与非增压式蓄热热水器一起操作。规格

水流压力：最小 0.5 公斤－推荐使用 1 - 5 公斤工作压力：最大 10 公斤测试压力： 16 公斤水流压力为 3 公斤时的流量

浴缸出水嘴：约为 5.5 升

/ 分钟

淋浴花洒：约为 10.5 升 / 分钟热水入水口温度最高 70
