Diese Technische Produktinformation ist
ausschließlich für den Installateur oder

D

eingewiesene Fachkräfte!
Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Drucklose Speicher (offene Speicher).

Technische Daten

Heißwassertemperatur: max. 80 °C
Klemmlänge: max. 60mm

Wichtig!
Beim Aufheizen dehnt sich das Wasservolumen
im Speicher aus. Das Ausdehnungswasser muss
durch den Auslauf der Batterien heraustropfen.
Dies ist ein notwendiger und normaler Vorgang.

In den Auslauf dürfen keine nachgeschalteten
Widerstände in Form von Luftsprudlern (z.B.
Mousseure) und durchflussreduzierend wirkende
Elemente (z.B. Drosselelemente) eingebaut
werden, da sonst der Speicher geschädigt wird.

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Installation:
Kaltwasserzulaufleitungen vor und nach der
Installation gründlich spülen (DIN 1988/
DIN EN 806 beachten)!
Wasseranschluss:

• Zum Schutz des Speichers vor einer
Drucküberlastung muss der beiliegende
Durchflusskonstanthalter montiert werden.

• Nach eventuellem Kürzen der Kupferrohre sind
diese von innen zu entgraten.

Füllen des Speichers:

Hebel in Stellung Warmwasser öffnen, warten bis das
Wasser am Auslauf austritt, danach erst das Gerät
einschalten.

This technical product information is exclusively
for the installer or trained specialists.

GB

Please pass these instructions on to the user.

Application:

Unpressurized storage heaters (displacement water heaters).

Specifications

Hot water temperature max. 80 °C
Clamping length: max. 60mm

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion
prüfen.

Wartung:
Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

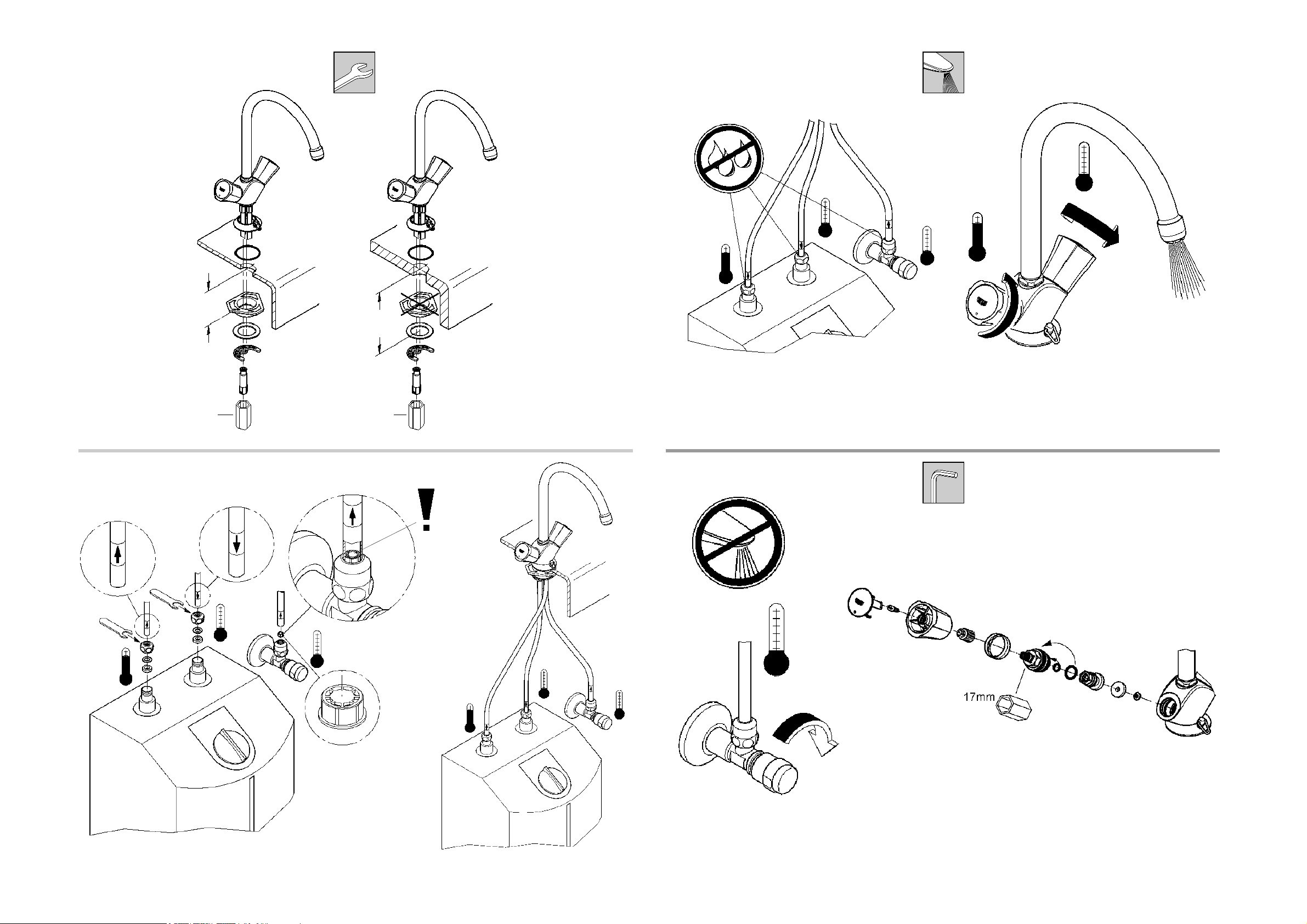

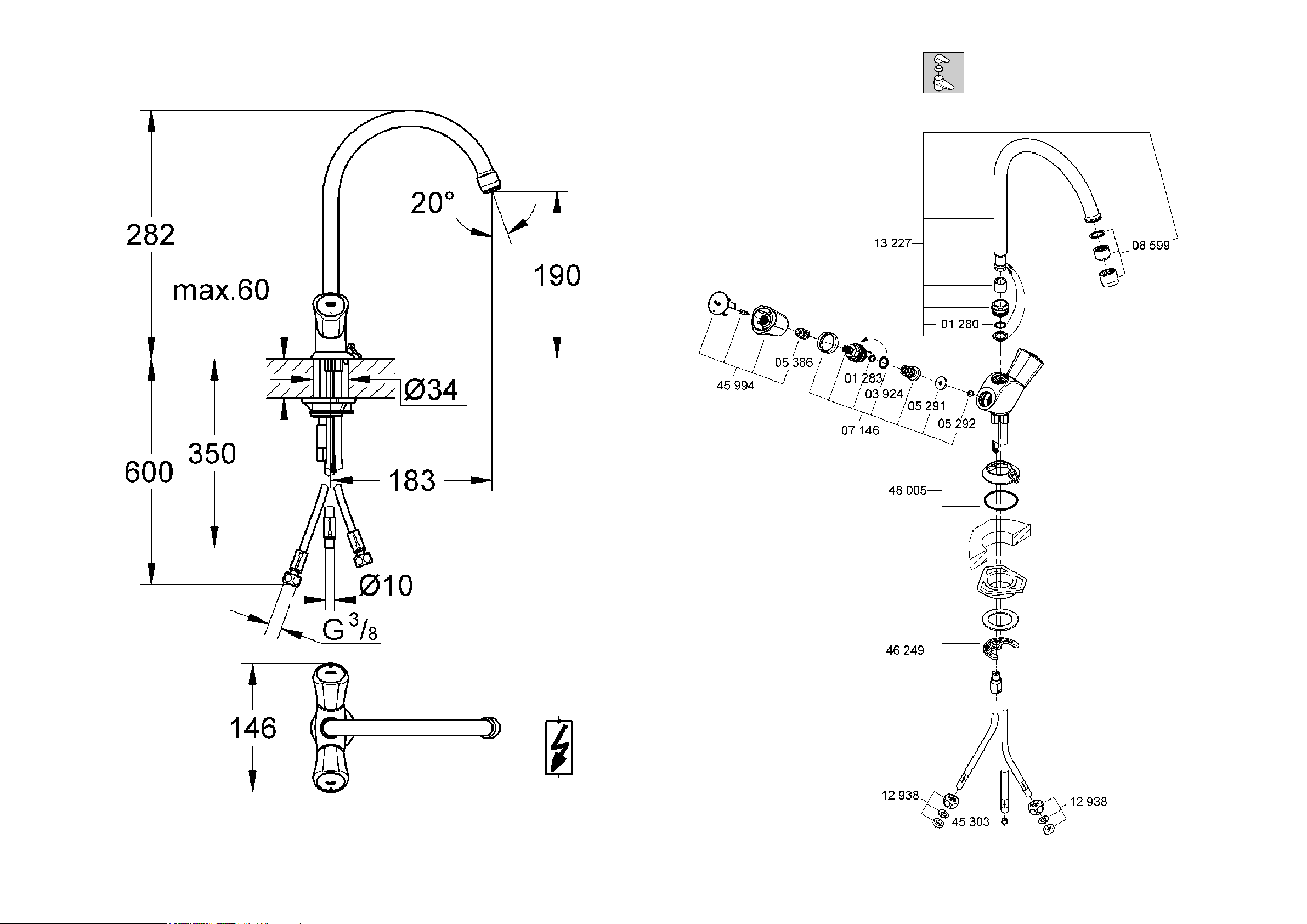

Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

Important note!
Volume of water in storage heater will expand as it
is heated. Expansion water must drip out of the
mixer spout.
This process is necessary and normal.

The spout must not be fitted with any downstream
resistances in the form of aerators and compo­nents reducing flow (e.g. restrictors) as these will
result in damage to the storage heater.

If static pressure exceeds 5 bar, a pressure-reducing valve
must be fitted.

Installation:
Flush out cold water pipes prior and after
installation of fitting thoroughly (Consider
EN 806)!

Water connection:

• To protect the storage heater from excess pressure
you must install the flow regulating valve provided.

• If the copper pipes must be shortened, they must
be deburred from inside.

Filling the storage heater:

Set lever open on hot water side, wait until hot water
flows out of the spout, then switch on the appliance.

1

Function:

Check connections for leaks and check function of
fitting.

Maintenance:
Inspect and clean all components and replace if
necessary.

Shut off water supply for maintenance work.

Replacement parts: see exploded drawing
(* = special accessories)

Care: see Care Instructions

La documentation technique/produit est
exclusivement destinée aux plombiers et aux

F

personnels qualifiés.
Penser à la remettre à l’utilisateur.

Domaine d'application:

Réservoir sans pression (réservoir à écoulement libre).

Caractéristiques techniques

Température de l’eau chaude 80 °C maxi.
Longueur de serrage : 60mm maxi.

Attention!
Lors du chauffage le volume de l'eau augmente
dans le réservoir. Il faut que l'eau de dilatation
puisse s'égoutter par le bec de la robinetterie.

Ceci est une opération nécessaire et normale.
Aucune résistance en aval sous forme de mous­seurs ni d'éléments ayant un effet réducteur sur le
débit (par ex. éléments d'étranglement) ne doit
être montée dans le bec, car sinon le réservoir
serait endommagé.

Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.

Installation:
Bien purger la conduite d'arrivée de l'eau froide
avant et après l’installation (respecter la norme
EN 806)!
Raccordement de l'eau:

• Pour protéger le réservoir d'une surcharge de
pression, il faut monter le stabilisateur de débit
ci-joint.

• Aprés avoir abrégé les tubes en cuivre, il faut les
ébarber de l'intérieur.

Remplissage de l'accumulateur:

Ouvrir la manette en position eau chaude, ne
brancher l'appareil qu'après.

Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde

NL

monteurs!
Overhandig deze aan de gebruiker!

Toepassingsgebied:

Lagedruk-boiler (aftap-boiler).

Technische gegevens

Temperatuur van het hete water max. 80 °C
Klemlengte: max. 60mm

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler
le fonctionnement de la robinetterie.

Maintenance
Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Pièces de rechange: voir vue explosée
(* = accessoires spéciaux).

Entretien: voir les instructions d’entretien

Belangrijk!
Tijdens opwarming gaat het watervolume in de
boiler uitzetten. Het expansiewater moet via de
uitloop van de mengkranen naar buiten druppen.
Dit is noodzakelijk en normaal.
In de uitloop mogen geen navolgende weerstan­den in de vorm van luchtsproeiers (bijv. mous­seurs) en doorstromingsremmend werkende
elementen (bijv. reductie-elementen) worden
ingebouwd aangezien anders de boiler be­schadigd wordt.

Bij statische drukken boven 5 bar dient een
drukreduceerventiel te worden ingebouwd.

Installeren:
Toevoerleiding van het koude water vóór en na
het installeren grondig spoelen (EN 806 in acht
nemen)!

Wateraansluiting:

• Ter bescherming van de boiler tegen overdruk moet
de bijgaande doorstroomstabilisator worden
gemonteerd.

• Na een eventueel inkorten van de koperleidingen
dient deze aan de binnenkant ontbraamd te
worden.

Vullen van de boiler:

De handel in den stand warmwater openzetten,
wachen tot het water uit de uitloop komt, daarna pas
het toestel inschakelen.

Werking:

Controleer of de aansluitingen niet lekken en of de
kraan werkt.

Onderhoud:
Controleer alle onderdelen, reinig en vervang

L

deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer
af!

Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)
Reiniging: zie reinigingsaanwijzing
