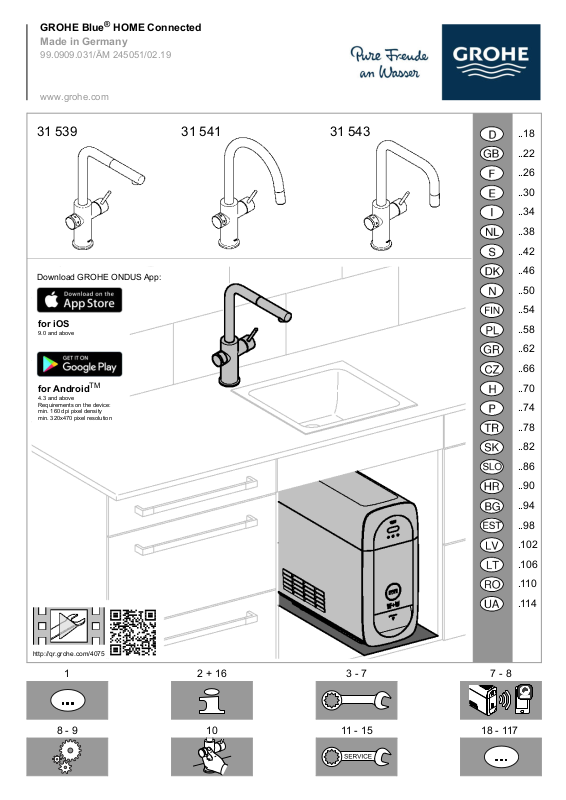

Grohe 31 539, 31 541, 31 543 User guide

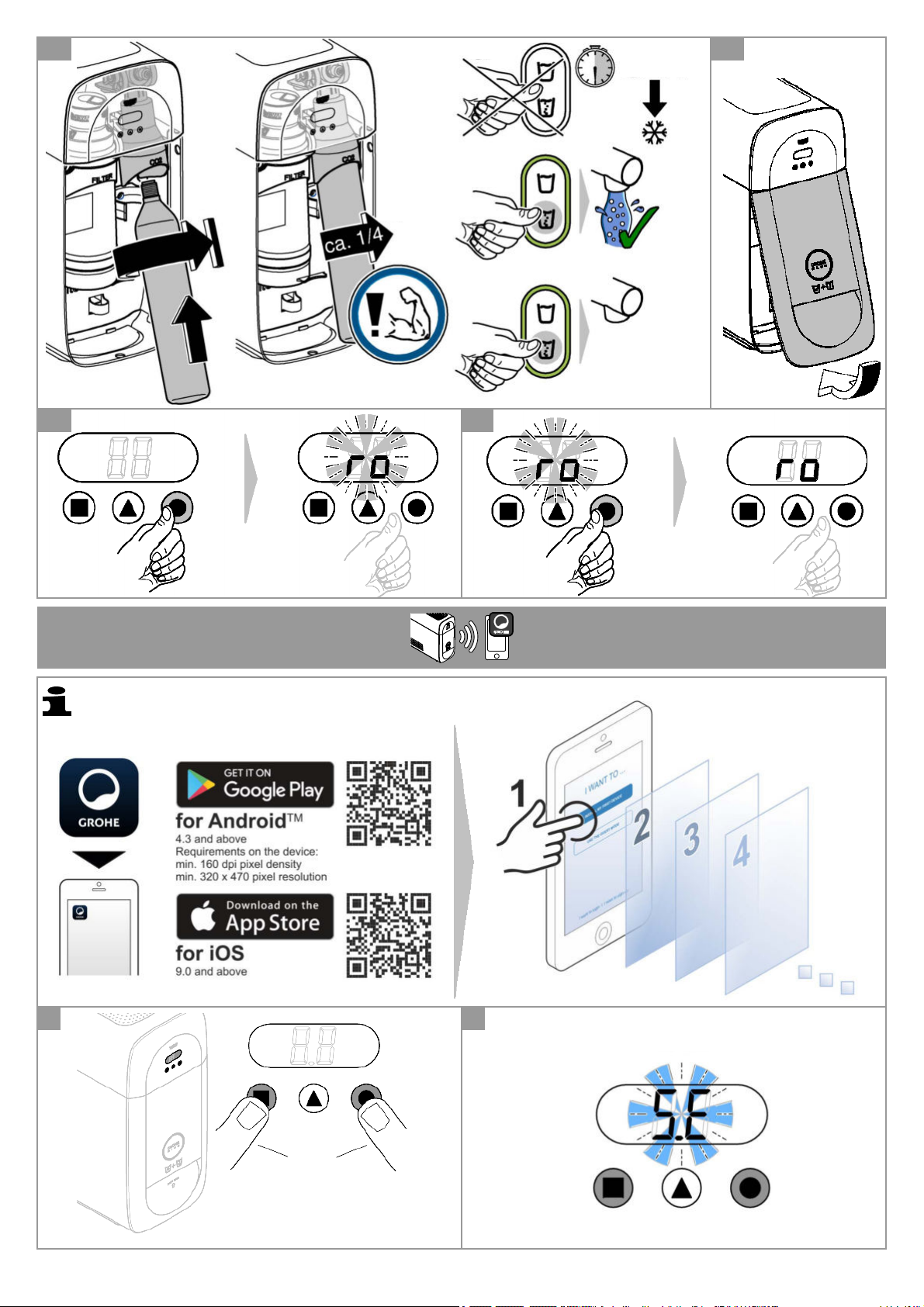

Download GROHE ONDUS App:

for Android

TM

4.3 and above
Requirements on the device:
min. 160 dpi pixel density
min. 320x470 pixel resolution

for iOS

9.0 and above

http://qr.grohe.com/4075

31 541

31 539

31 543

..18

..22

..26

..30

..34

..38

..42

..46

..50

..54

..58

..62

..66

..70

..74

..78

..82

..86

..90

..94

..98

.102

.106

.110

.114

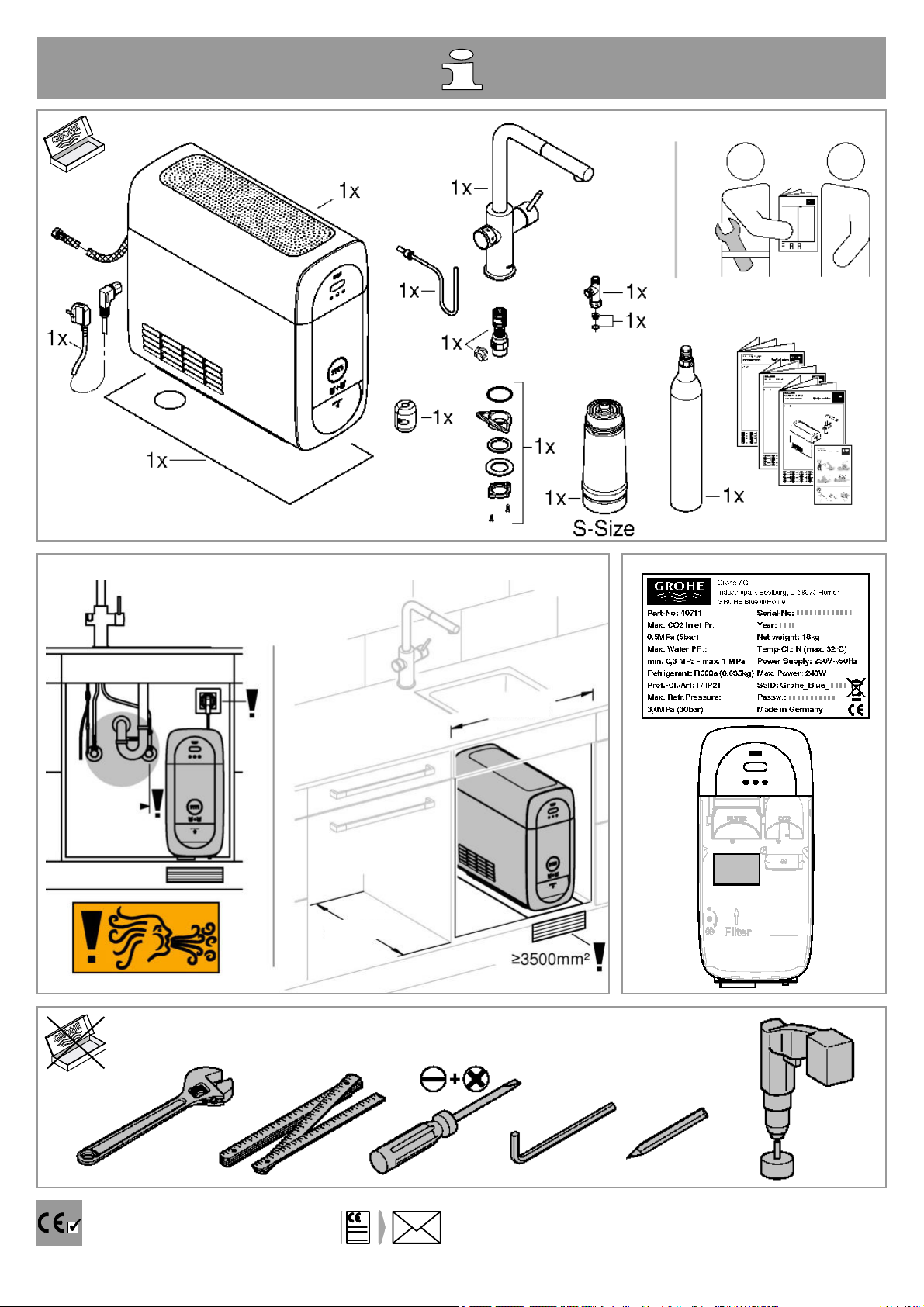

GROHE Blue® HOME Connected

Made in Germany

99.0909.031/ÄM 245051/02.19

www.grohe.com

1

8 - 9

2 + 16

10

3 - 7

11 - 15

7 - 8

18 - 117

D

GB

F

E

I

NL

S

DK

N

FIN

PL

GR

CZ

H

P

TR

SK

SLO

HR

BG

EST

LV

LT

RO

UA

www.grohe.com/tpi/blue-home-connected

Eine vollständige Bedienungsanleitung und weitere technische Angaben sind auf unserer Webseite zu finden:

www.grohe.com/tpi/blue-home-connected
Vor der Installation die Anleitung vollständig lesen!

For full instruction manual and technical specification please visit our website: www.grohe.com/tpi/blue-home-connected
Before installation read the full instruction manual completely!

Des instructions complètes ainsi que des indications techniques détaillées sont disponibles sur notre site web :

www.grohe.com/tpi/blue-home-connected
Veuillez lire la notice avant l’installation !

Para acceder a las instrucciones de manejo completas y a más información técnica, visite nuestra página web:

www.grohe.com/tpi/blue-home-connected
Lea las instrucciones cuidadosamente antes de la instalación.

Le istruzioni per l’uso complete e ulteriori dati tecnici sono disponibili sul nostro sito Web:

www.grohe.com/tpi/blue-home-connected
Prima dell’installazione, leggere per intero le istruzioni.

U kunt een volledige gebruiksaanwijzing en verdere technische gegevens vinden op onze website:

www.grohe.com/tpi/blue-home-connected
Lees de handleiding volledig vóór installatie.

En fullständig bruksanvisning och ytterligare teknisk information finns på vår hemsida:

www.grohe.com/tpi/blue-home-connected
Läs hela anvisningen före installation!

Du kan finde en komplet betjeningsvejledning og yderligere tekniske oplysninger på vores hjemmeside:

www.grohe.com/tpi/blue-home-connected
Læs hele vejledningen igennem, inden installationen påbegyndes!

En fullstendig bruksanvisning og ytterligere tekniske angivelser finnes på vår nettside:

www.grohe.com/tpi/blue-home-connected
Før installasjon skal instruksjonene leses fullstendig!

Täydelliset käyttöohjeet ja lisää teknisiä tietoja on verkkosivustollamme: www.grohe.com/tpi/blue-home-connected
Lue ohjeet kokonaan ennen asennusta!

Pełna instrukcja obsługi i szczegółowe dane techniczne dostępne są na naszej stronie internetowej:

www.grohe.com/tpi/blue-home-connected
Przed instalacją należy dokładnie przeczytać instrukcję obsługi!

Οι πλήρεις οδηγίες χρήσης και άλλα τεχνικά στοιχεία υπάρχουν στην ιστοσελίδα μας: www.grohe.com/tpi/blue-home-connected
Πριν από την εγκατάσταση διαβάστε πλήρως τις οδηγίες!

Kompletní návod k obsluze a další technické údaje naleznete na naší webové stránce:

www.grohe.com/tpi/blue-home-connected
Před instalací si přečtete celý návod!

Teljes körű használati útmutatót és további műszaki adatokat weboldalunkon talál: www.grohe.com/tpi/blue-home-connected
Az útmutatót teljesen olvassuk el telepítés előtt!

É possível consultar as instruções de utilização completas e outros dados técnicos no nosso website:

www.grohe.com/tpi/blue-home-connected
Ler todas as instruções antes da instalação!

Eksiksiz bir kullanma kılavuzunu ve diğer teknik bilgileri web sayfamızda bulabilirsiniz: www.grohe.com/tpi/blue-home-connected
Montajdan önce kılavuzu eksiksiz şekilde okuyun!

Kompletný návod na obsluhu a ďalšie technické údaje nájdete na našej webovej stránke: www.grohe.com/tpi/blue-home-connected
Pred inštaláciou si prečítajte celý návod!

Celotna navodila za uporabo in drugi tehnični podatki so na voljo na naši spletni strani: www.grohe.com/tpi/blue-home-connected
Pred napeljavo v celoti preberite navodila!

Potpune upute za uporabu i daljnje tehničke podatke možete pronaći na našoj internetskoj stranici:

www.grohe.com/tpi/blue-home-connected
Prije ugradnje potpuno pročitajte uputu!

Пълното упътване за експлоатация и допълнителна техническа информация можете да намерите на нашата интернет
страница: www.grohe.com/tpi/blue-home-connected

Преди монтаж прочетете цялото упътване!
Tervikliku kasutusjuhendi ja muud tehnilised andmed leiate meie veebilehelt: www.grohe.com/tpi/blue-home-connected

Enne paigaldamist lugege kogu juhend läbi!
Pilnīga lietošanas instrukcija un cita tehniskā informācija ir atrodama mūsu tīmekļa vietnē: www.grohe.com/tpi/blue-home-connected

Pirms uzstādīšanas izlasiet visu instrukciju!
Išsamią naudojimo instrukciją ir kitus techninius duomenis rasite mūsų tinklalapyje www.grohe.com/tpi/blue-home-connected

Prieš įrengdami iki galo perskaitykite visą instrukciją!
Un manual de utilizare complet și alte informații tehnice se pot găsi pe site-ul nostru: www.grohe.com/tpi/blue-home-connected

Înainte de instalare, citiți complet manualul!

Повну інструкцію з експлуатації та додаткові технічні дані можна знайти на нашому сайті:

www.grohe.com/tpi/blue-home-connected
Перед встановленням прочитайте повністю всю інструкцію!

I

1

GROHE Deutschland Vertriebs GmbH

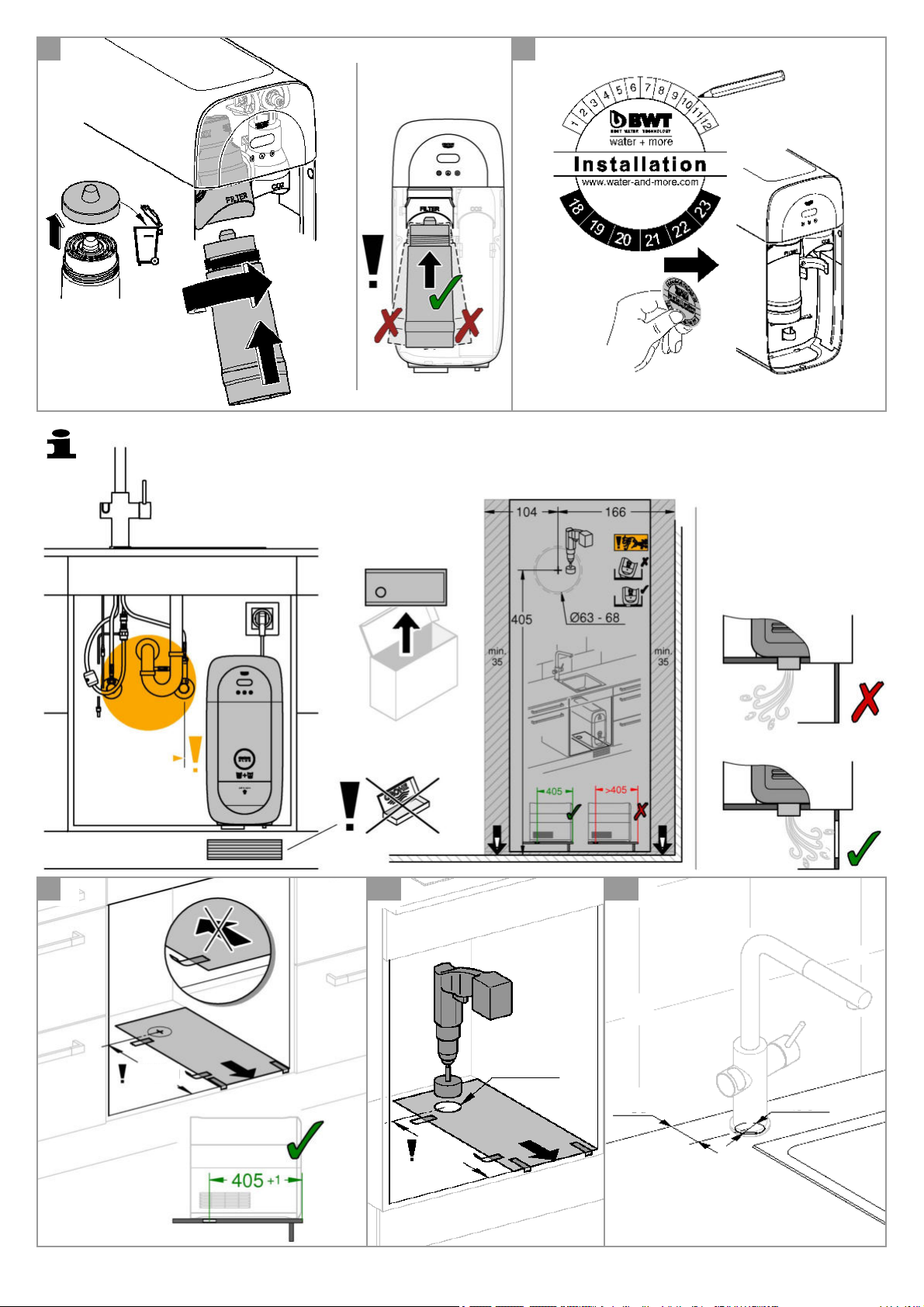

min.300

min.510

Zur Porta 9
D-32457 Porta Westfalica

2

6

1.

2.

5

1

5 sec.

2

1.

2.

433

I

9

405 ±1

11

≥35

Ø34

7

11/2 - 2 x

8

Ø63 - 68

405

10

4

19mm

19mm

17

19mm

16

12

2.

1.

max. 60mm

max. 45mm

1.

2.

3.

13

14

13mm

2.

1.

2.

1.

min.

11mm

15

3.

I

5

24

21

23

1.

2.

19

19mm

20

22

1.

2.

25

2 min

18

I

6

27

26

1.

2.

3.

6 h

4.

5.

GROHE
ONDUS

3 sec.

172

30 sec.

28

29

I

5 sec.

D

GB F

//

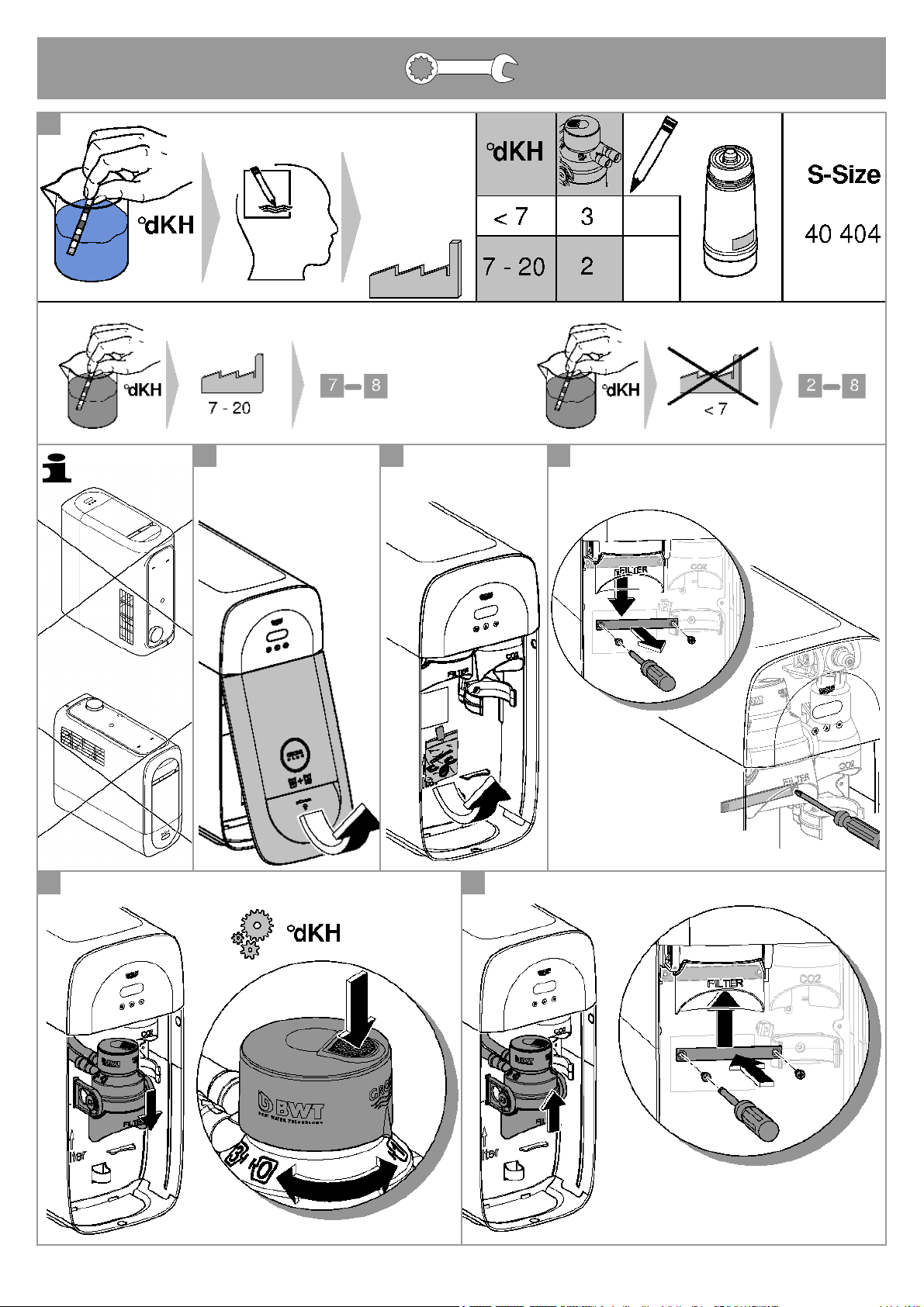

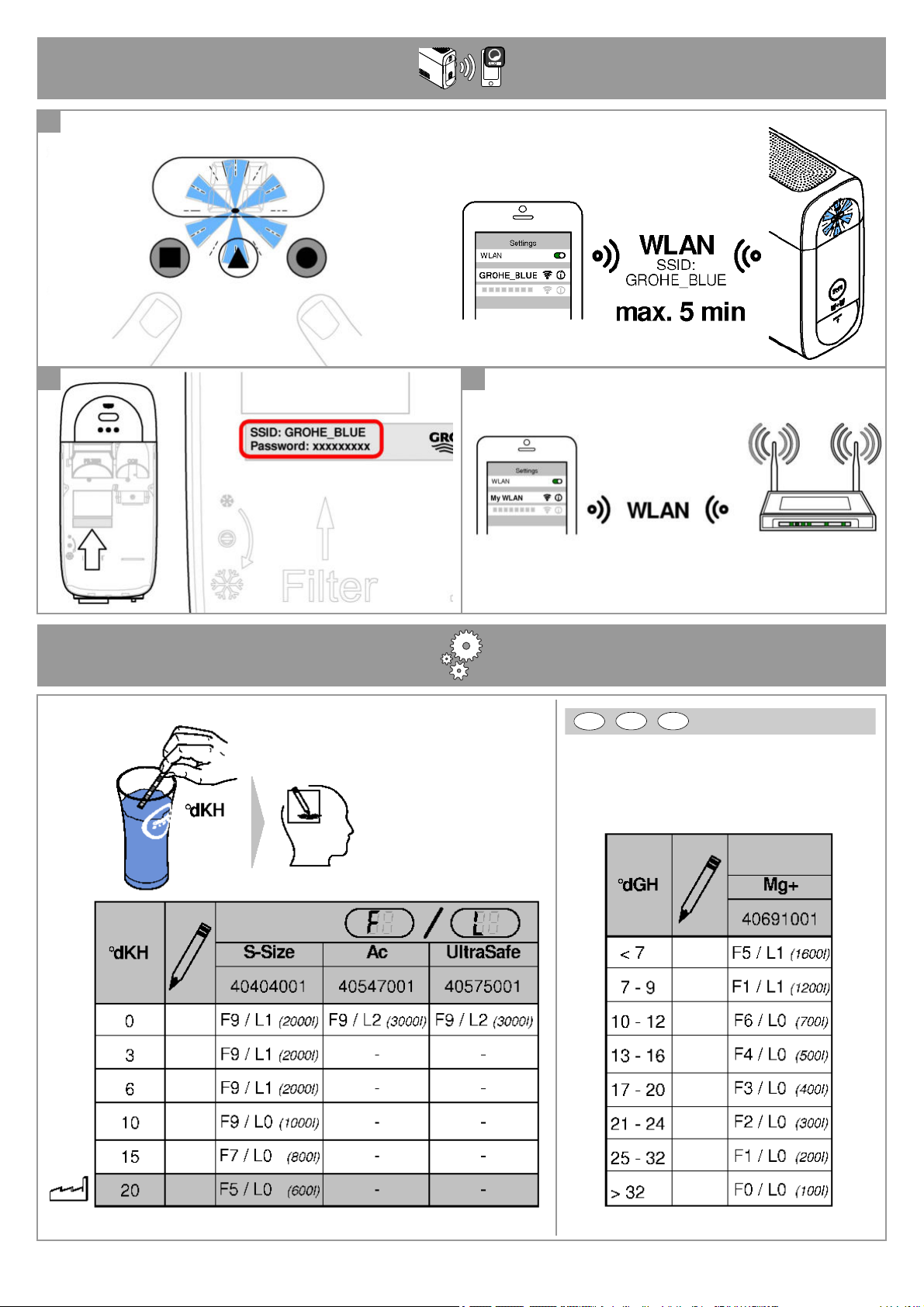

Lokale Wasserhärte (°dGH) ermitteln.
Determine local water hardness (°dGH).
Déterminer la dureté de l´eau locale (°dGH).

3

5 min.

4

5

4

I

8

D

GB F

//

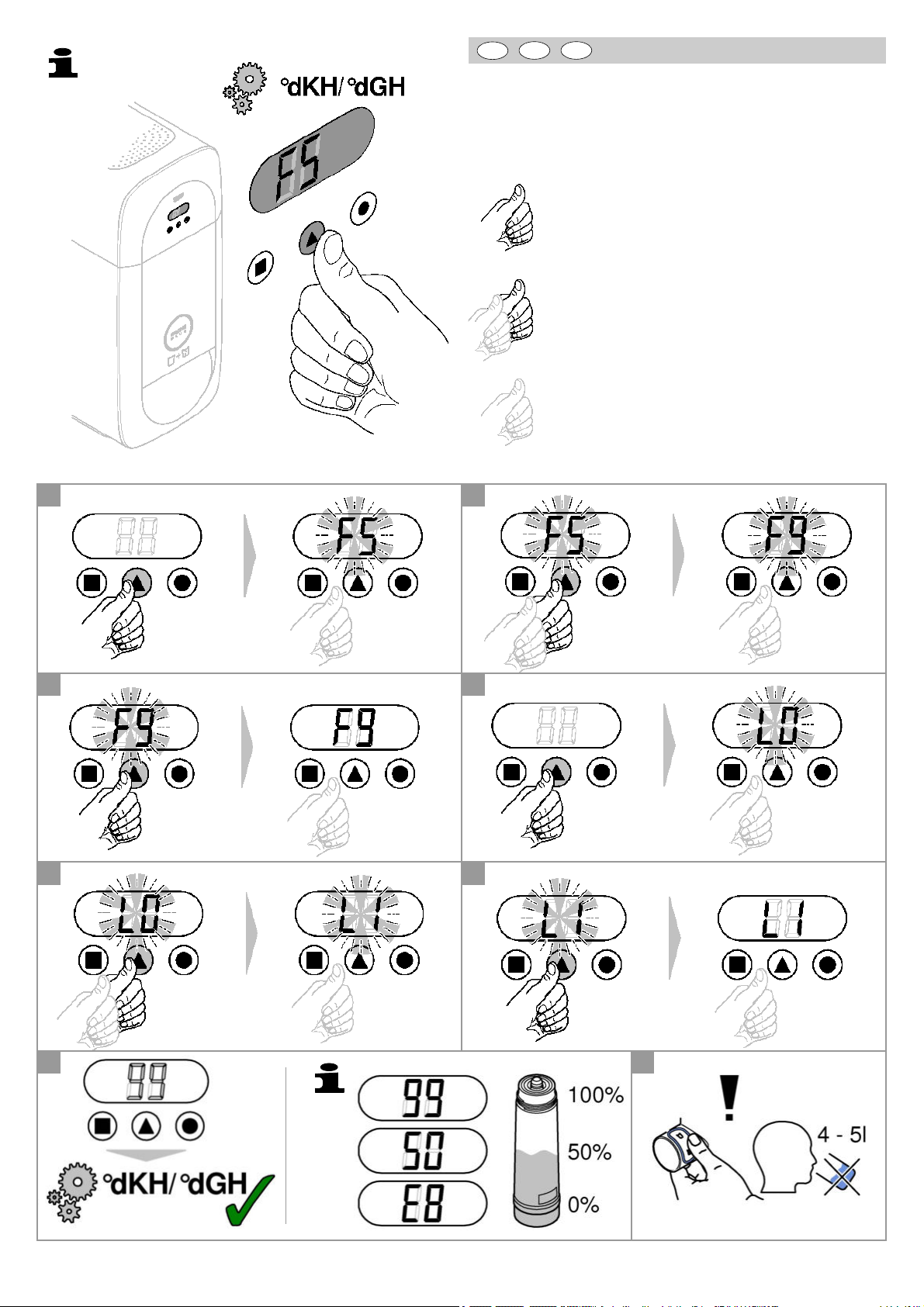

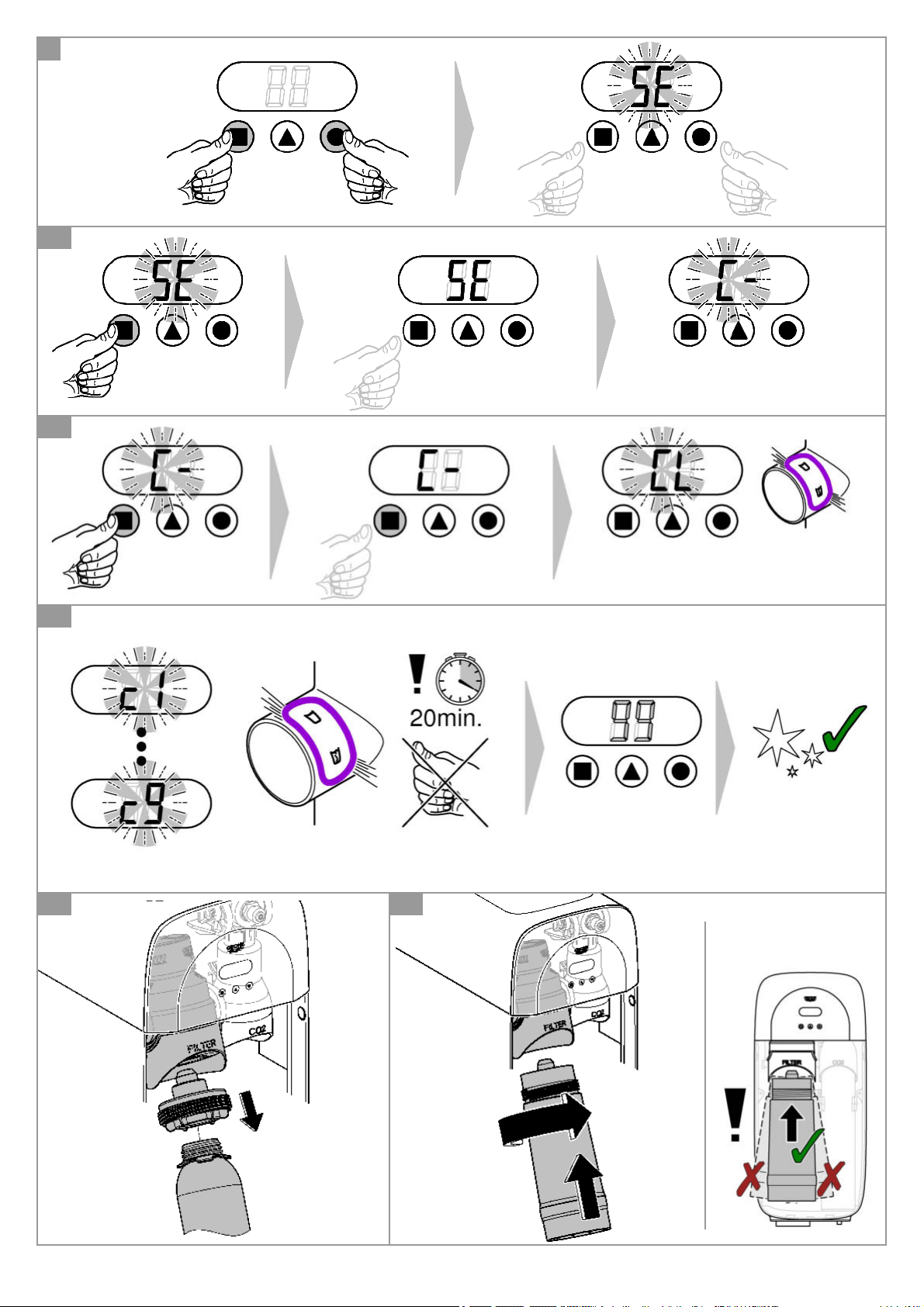

Karbonathärte am Kühler-Karbonator einstellen.

1

2

3

4

5

6

7

8

Display and setting of carbonate hardness on cooler/carbonator.
Régler la dureté carbonatée au niveau de refroidisseur/appareil à

eau gazeuse

Drücken und gedrückt halten.
Press and hold.
Appuyez plusieurs fois.

Mehrfach drücken.
Press repeatedly.
Appuyez plusieurs fois.

Loslassen.
Releasing.
Libération.

I

9

A

C

2.1.

B

I

10

1

5

4 - 5 l

2

4

11/2 - 2 x

S-Size

(*40 404 001)

Mg+

(*40 691 001)

Ac

(*40 547 001)

UltraSafe

(*40 575 001)

3

786

11

I

I

2

4

1.

2.

3.

1

1. 2.

3

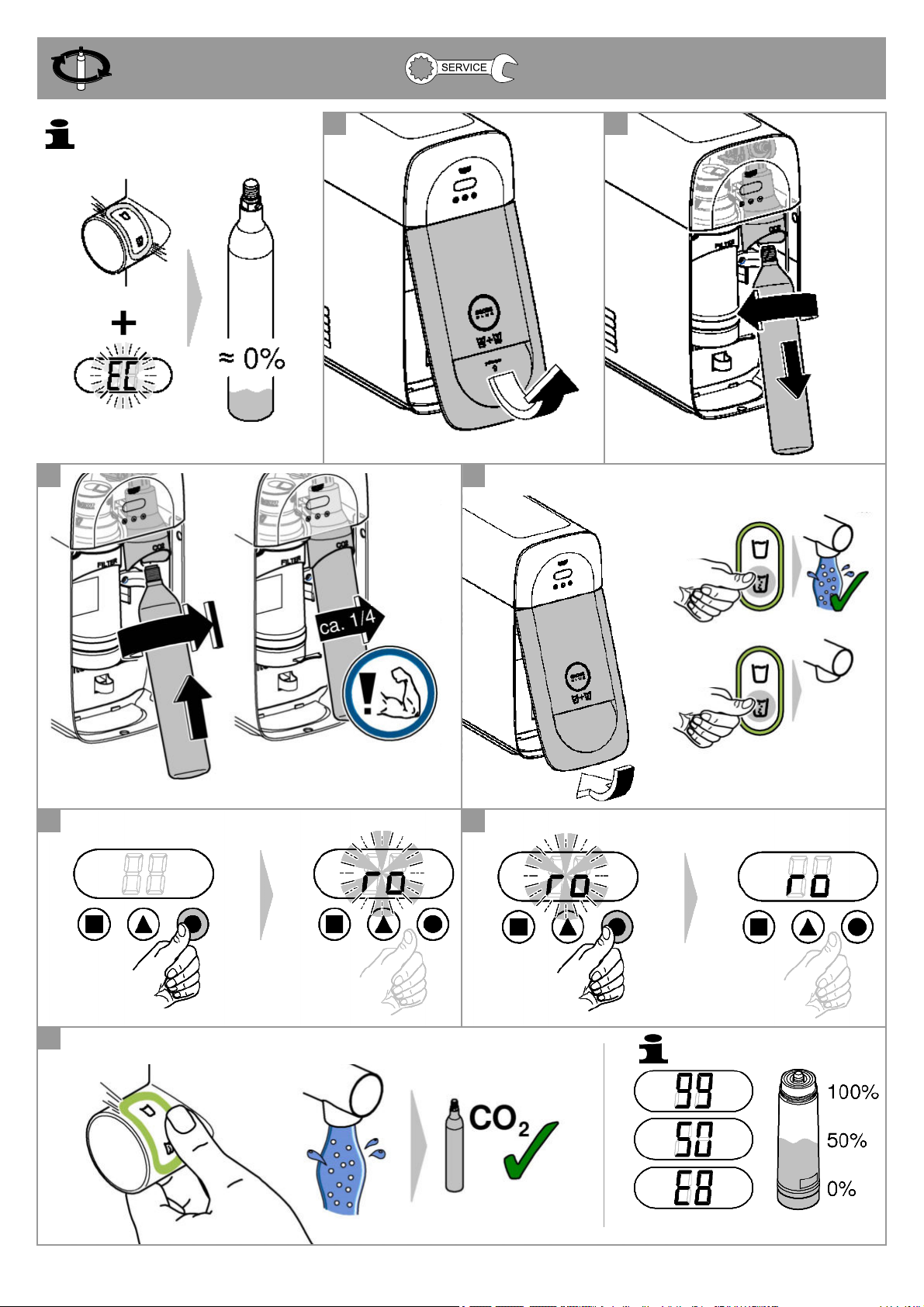

CO2 425g (*40 422 000)

675

12

I

8

7

1

/2 - 3/4 x

*40 694

6

123

5

*40 434

Xtra-Clean

4

13

11/2 - 2 x

14

S-Size

(*40 404 001)

Mg+

(*40 691 001)

Ac

(*40 547 001)

UltraSafe

(*40 575 001)

13

12

11

10

9

I

14

17

4 - 5 l

16

1. 2.

15

2

192018

1

15

16

17

I

D

Sicherheitsinformation

Dieses Gerät kann von Kindern ab 8 Jahren
und darüber, sowie von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

Gefahr durch beschädigte Spannungs­versorgungskabel vermeiden. Bei
Beschädigung muss das Netzkabel vom
Hersteller oder dessen Kundendienst oder
einer gleichermaßen qualifizierten Person
ersetzt werden.

CO

(Kohlenstoffdioxid) ist ein Gas und darf nicht

2

eingeatmet werden, es besteht Erstickungsgefahr.
Es dürfen nur CO2-Flaschen bis max. 450 g

verwendet werden. Bei deren Verwendung muss die
freie Grundfläche min. 4 m2 betragen.

Die CO2-Flasche steht unter Druck. Sie darf nur in
aufrechter Stellung in Betrieb genommen werden.

Es dürfen nur Original GROHE CO2 -Flaschen
verwendet werden. Andernfalls können Schäden am

Druckminderer entstehen.

Bei beschädigtem Kühlkreislauf:
Netzstecker ziehen. Raum in dem das Gerät

steht für einige Minuten gut lüften.
Kundendienst benachrichten.

Herausspritzendes Kältemittel kann zu
Augenverletzungen führen.

Das Kältemittel R600a ist ein Naturgas mit hoher
Umweltverträglichkeit, aber brennbar.

Es beschädigt nicht die Ozonschicht und erhöht nicht
den Treibhauseffekt.

• Die beiliegende Netzanschlußleitung mit
Kaltgeräteanschlußdose nach IEC 60320-C13 ist
ausschließlich an eine mit mindestens 10A und FI­Schutzschalter abgesicherte geeignete Steckdose
anzuschließen. Die Steckdose muss nach der
Installation frei zugänglich sein.

Belüftungsöffnungen der Geräteverkleidung
oder des Aufbaus von Einbaumöbeln nicht
verschließen.

• Die Anlage darf nicht mit angeschlossener CO
Flasche transportiert werden.

-

2

• Die CO2 -Flasche darf nicht eigenmächtig gewartet
oder repariert werden.

• Bei der Reinigung Kühler-Karbonator und Stecker
nicht direkt oder indirekt mit Wasser abspritzen.

• Der Kühler-Karbonator muss an einer dauerhaften
Spannungsversorgung angeschlossen sein.

• Der Kühler-Karbonator sowie die CO2 -Flasche und
das Filtersystem müssen am Einbauort vor

mechanischen Beschädigungen sowie vor Hitze und
direkter Sonneneinstrahlung geschützt werden.
Nicht in der Nähe von Hitzequellen, sonstigen
Zündquellen oder offenem Feuer montieren.

• Der Kühler-Karbonator muss aufrecht stehend
positioniert werden.

• Der Kühler-Karbonator darf nicht geöffnet werden.

• Die Installation von Armatur und Kühler-Karbonator
mit Filterkartusche darf nur in frostsicheren Räumen
vorgenommen werden.

• Der Kühler-Karbonator ist ausschließlich zum
Gebrauch in geschlossenen Räumen geeignet.

• Beim Transport/Aufstellen des Kühler-Karbonators
kann Kühlflüssigkeit in die Leitungen gelaufen sein.
Um sicherzustellen, dass die Kühlflüssigkeit
zurückgelaufen ist, darf der Kühler-Karbonator erst

nach Ablauf einer Ruhezeit von 24 Stunden
installiert werden.

• Für eine optimale Kühlleistung benötigt das System
nach der Installation eine Ruhezeit von
6 Stunden.

• Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

Hinweis:
Die GROHE Blue Home ist nicht für gewerbliche

Bereiche bestimmt.
Das Reinigungsset (Best.- Nr.: 40 434 001) und der
zugehörige Adapter (Best.- Nr.: 40 694 000) können
unter www.shop.grohe.com bestellt werden.

• Nach der Inbetriebnahme darf der Kühler-Karbonator
nicht vom Strom getrennt werden.

• Die Armatur läuft systembedingt nach jedem Zapfen
von kohlensäurehaltigem Wasser ca. 1 Sekunde
nach.

Hinweise zu Software und Internet-verbindung:

• Um einen Betrieb mit allen Funktionalitäten des
Gerätes sicherzustellen, müssen sowohl das
benutzte Smartphone als auch der GROHE Blue
Home Kühler mit dem Internet verbunden und das
Gerät zuvor über die GROHE ONDUS App
erfolgreich installiert worden sein. Andernfalls wird
das Gerät nicht konfiguriert und es können keine
Meldungen zugestellt werden.

• GROHE ergreift alle notwendigen Maßnahmen, um
eine sichere und korrekte Nutzung zu gewährleisten.
Im Falle eines mutwilligen Eingriffs Dritter empfiehlt
GROHE, die aktuellste Firmware zu installieren und/
oder das Gerät vom Stromnetz zu nehmen, bis
Sie weitere Informationen von GROHE erhalten.

18

Nur Originalersatz- und Zubehörteile verwenden. Die Benutzung
von anderen Teilen führt zum Erlöschen der Gewährleistung sowie
der CE-Kennzeichnung und kann zu Verletzungen führen.

Der Filterkopf muss nach Ablauf von 5 Jahren durch den GROHE

Service ausgetauscht werden.

Technische Daten Kühler-Karbonator:

• Anschluss: Wandsteckdose mit Schutzleiter,
über eine 10 A Sicherung abgesichert

• Spannungsversorgung: 230 V AC / 50 Hz

• Max. Leistungsaufnahme: 180 W

• Schutzart: IP21

• Relative Luftfeuchtigkeit: max. 75%

• Kältemittel: 0,035 kg - R600a

• Sicherheitsabschaltung Pumpe: ca. 4:30 min

• Betriebsdruck: min. 0,2 MPa - max. 1 MPa

•Max. CO2 Eingangsdruck 0,48 MPa

• Max. Kältemitteldruck: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitärtechnische Daten:

• Inhalt gekühltes Wasser im Kühler-Karbonator: 1,4 l

• Systembetriebsdruck: max. 0,6 MPa

• Durchfluss bei 0,3 MPa Fließdruck ca. 2 l/min

• Umgebungstemperatur: 4 – 32 °C

• Temperatur

– Wassereingang Kühler-Karbonator: max. 20 °C
– Temperatur des gekühlten Wassers: ca. 5 – 10 °C

• Schalldruckpegel L

• Einstellbarer Bypass, Werkseinstellung: 2

• Filterkapazität Bypass Stellung 2

(Karbonathärte 17- 24 °KH): max. 600 Liter

• Wasseranschluss

– Kühler-Karbonator: kalt - blau

Elektrische Prüfdaten

• Software-Klasse: A

• Verschmutzungsgrad: 2

• Bemessungs-Stoßspannung: 2500 V

Die Prüfung zur elektromagnetischen Verträglichkeit
(Störaussendungsprüfung) wurde mit der Bemessungsspannung
und dem Bemessungsstrom durchgeführt.

Technische Daten Armatur:

• Fließdruck: 0,2 - 0,9 MPa

• Betriebsdruck: max. 1 MPa

• Prüfdruck: 1,6 MPa

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasseran­schluss sind zu vermeiden!

• Durchfluss bei 3 bar Fließdruck: ca. 7 l/min

• Temperatur

- Warmwassereingang: max. 70 °C

- Empfohlen (Energieeinsparung): 60 °C

Wasseranschluss: kalt - rechts

Thermische Desinfektion der Armatur möglich.

A (frei stehend): 50 ± 4 dB

p

entspricht max. 12 Monate

warm - links

GROHE ONDUS App und Verbindung zum Internet

Ein über WLAN mit dem Internet verbundener GROHE Blue Kühler
kann in der GROHE ONDUS App eingebunden und konfiguriert
werden. Über diese App können Nachrichten in Form von Push­Nachrichten zugestellt werden.

Es ist ein WLAN Router mit Internetzugang
(2,4 GHz, IEEE 802.11b/g/n) erforderlich.

Es können nur WLAN Kanäle 1 - 11 verwendet werden.

Installation der App:

Apple: Android:

Ist eine Aktualisierung der App oder der Geräte Firmware
erforderlich, muss sich das Smartphone in unmittelbarer Nähe zum
GROHE Blue Home Kühler befinden. So können eventuell
verursachte Unterbrechungen der Funktion kontrolliert und
behoben werden.

Betriebsbedingungen

Störquellen

Die Sender-/Empfängereinheit arbeitet im ISM-Frequenz­band (2,4 GHz). Die Installation in der Nähe von Geräten mit
gleicher Kanalbelegung (z.B. WLAN-Geräte, HF Kompo-nenten,
etc. [Herstellerdokumentation beachten!]) ist zu vermeiden.

Hindernisse/Barrieren

Bei Betrieb unter ungünstigen Umgebungsbedingungen,
in Gebäuden/Räumen mit Stahlbetonwänden, Stahl und
Eisenrahmen oder in der Nähe von Hindernissen
(z.B. Möbelstücke) aus Metall kann der Funkempfang gestört und
unterbrochen werden. Gegebenenfalls muss ein WLAN-Repeater
an dem Hauptrouter angeschlossen werden, um die Reichweite
des Funksignals zu erhöhen.

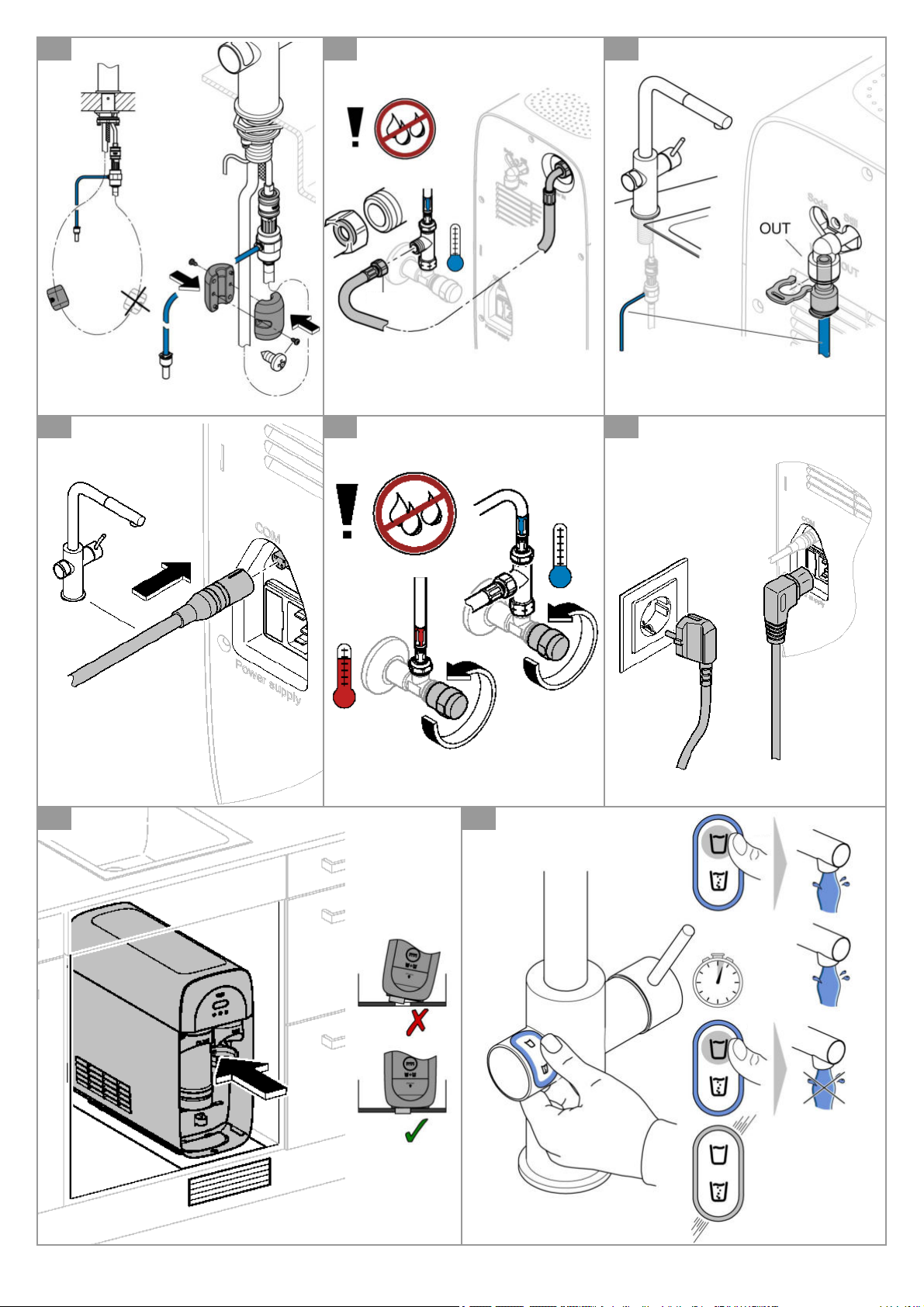

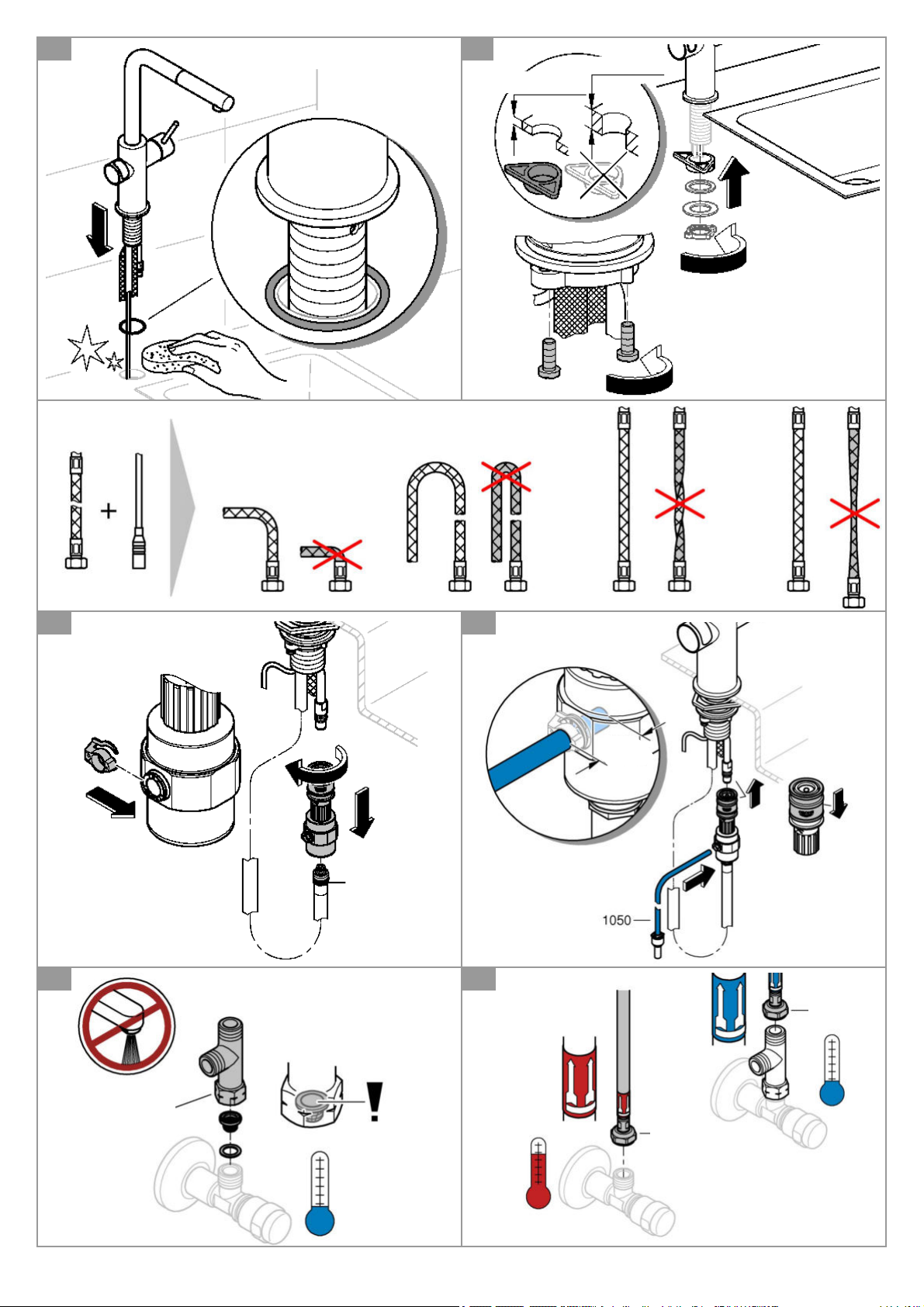

Installation und Inbetriebnahme

GROHE empfiehlt eine Schranktiefe von
min. 510 mm.

Rohrleitungssystem vor und nach der Installation gründlich
spülen (DIN 1988/DIN EN 806 beachten)!

Bypass des Filterkopfs gemäß der lokalen Karbonathärte
einstellen und Filterkartusche anschließen.

Die Karbonathärte kann mit Hilfe des beiliegenden Teststreifens
ermittelt, oder beim zuständigen Wasserversorger erfragt werden.

Die Armatur läuft systembedingt nach jedem Zapfen von
kohlensäurehaltigem Wasser ca. 1 Sekunde nach.

Hinweis: Sicherstellen, dass sich beim Aufstellen des Kühlers
der Wasserzulaufschlauch nicht durch Bewegung löst.

Beim Transport/Aufstellen des Kühler-Karbonators kann
Kühlflüssigkeit in die Leitungen gelaufen sein.

Um sicherzustellen, dass die Kühlflüssigkeit
zurückgelaufen ist, darf der Kühler-Karbonator erst nach
Ablauf einer Ruhezeit von 24 Stunden installiert werden.

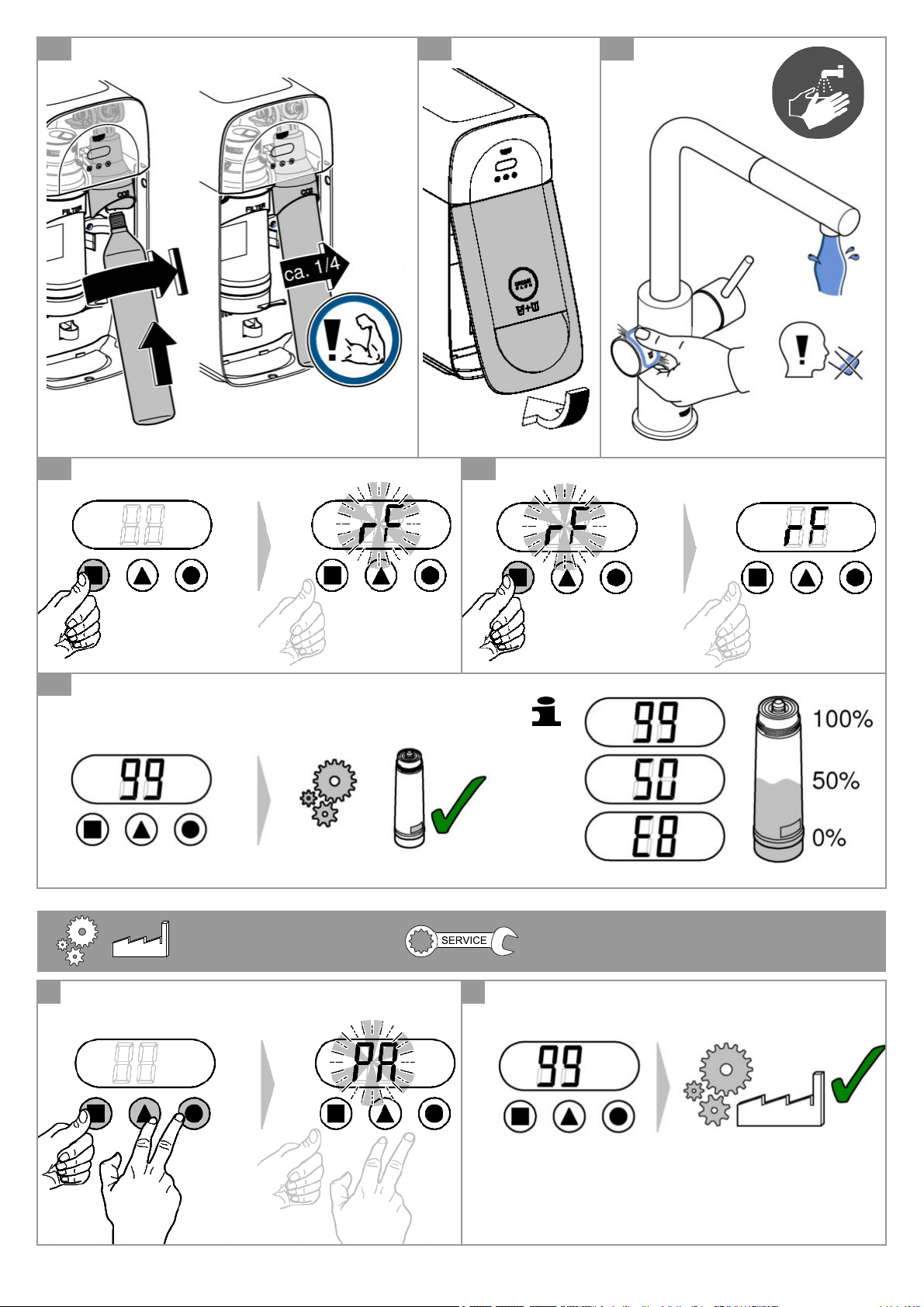

CO2-Flasche installieren:

Die Flasche bis zum spürbaren Widerstand einschrauben. Um die
Dichtigkeit zu gewährleisten, muss die Flasche nach dem Anschlag
noch ca. 1/4 Umdrehung fester geschraubt werden.

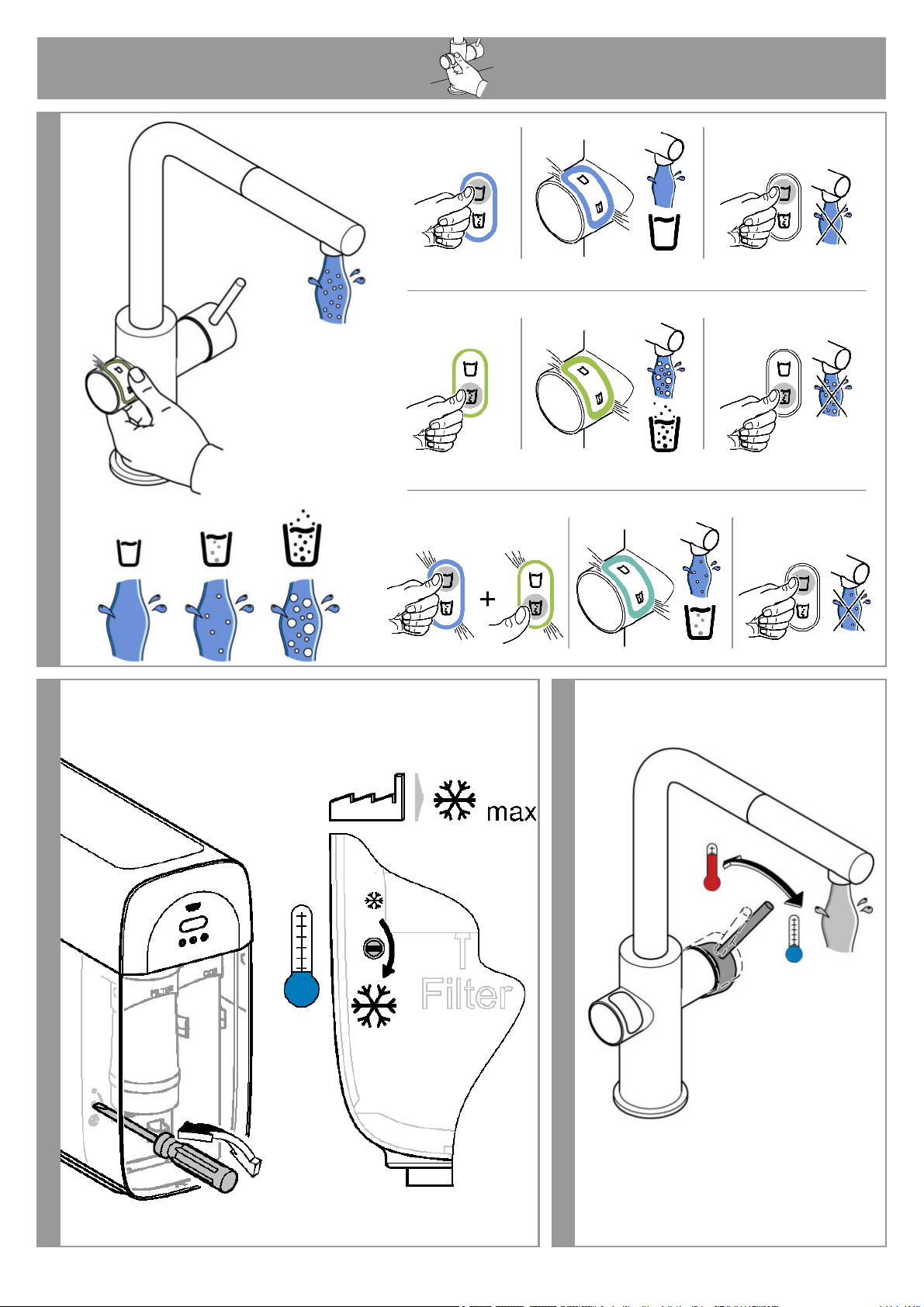

Steuerung:
Die Tasten haben folgende Funktionen:

 Filterwechsel-Reset

 Filtergrößenauswahl und Karbonathärteeinstellung

 CO2-Reset

19

System anmelden:

• Tasten  und  gleichzeitig drücken und halten, bis SE im

Display blinkt

• Der Punkt im Display blinkt solange der Accesspoint des Kühlers

aktiv ist. (5 min)

• Zur Inbetriebnahme den Anweisungen der App folgen

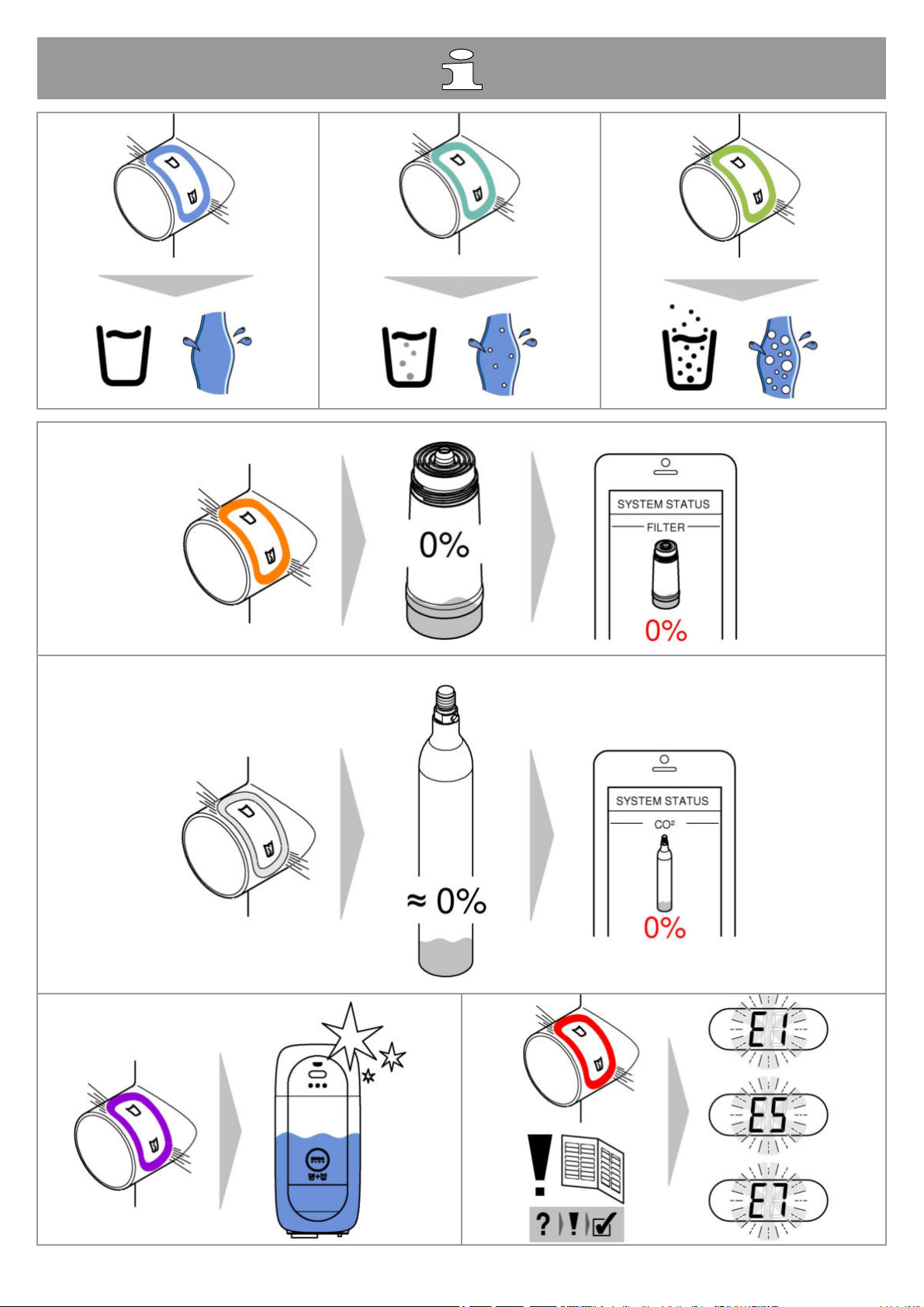

Anzeigen im Display:

Im Ruhezustand wird die Filterrestkapazität in Prozent angezeigt.

Bei einer Karbonathärte ≤9° wird die Verwendung des
Aktivkohlefilters (Best.- Nr.: 40 547 001) empfohlen.

Werkseitig ist der Kühler-Karbonator auf den Betrieb mit
der Filterkartusche S-Size (Best.- Nr.: 40 404 001) eingestellt.

Bei Betrieb mit einer anderen Filterkartusche muss der Kühler­Karbonator darauf eingestellt werden.

Achtung!

Gefahr der Beschädigung!
Bei Wartungsarbeiten an der Anlage muss generell erst die

Spannungsversorgung und die CO2-Zufuhr unterbrochen
werden! Danach kann der Steckverbinder getrennt werden.

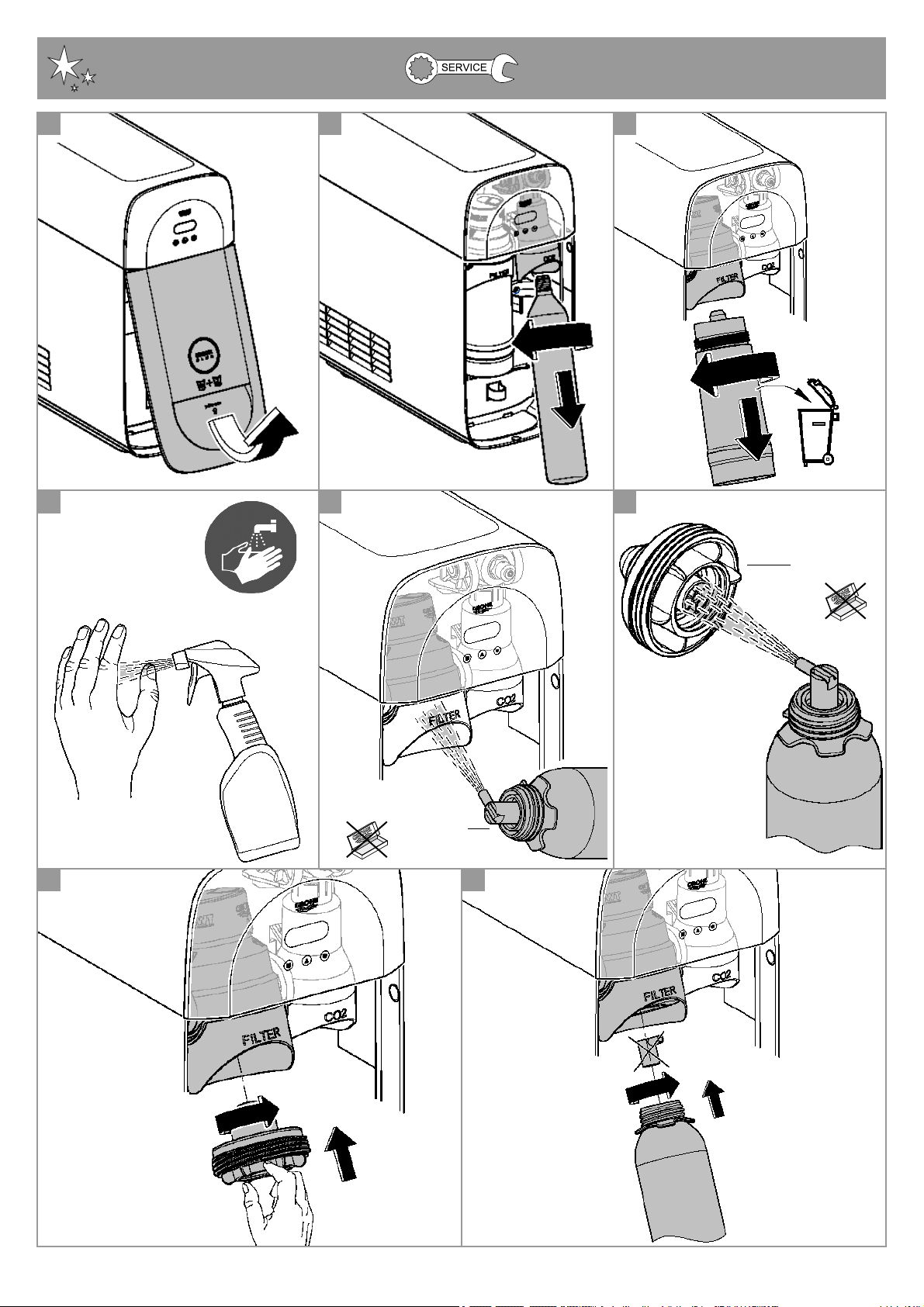

Kühler-Karbonator reinigen

Aus hygienischen Gründen muss der Kühler Karbonator
mindestens einmal im Jahr gereinigt werden. Die Reinigung
muss vor dem Filterkartuschenwechsel durchgeführt werden,
um die Ersatztfilterkartusche nicht zu verunreinigen.

Hinweis: Das Reinigungsset (Best.- Nr.: 40 434 001) und der
zugehörige Adapter (Best.- Nr.: 40 694 000) können unter

www.shop.grohe.com bestellt werden.

Service

Störung Ursache Abhilfe

Wasser fließt nicht • Filter nicht korrekt eingesetzt

• Schläuche geknickt

• Wasserzufuhr unterbrochen

- Filter gerade einsetzen

1

(1

- Schläuche auf Knicke prüfen

- Absperrventile vollständig öffnen

Wartung und Reinigung

/2 - 2 Umdrehungen)

E1 im Display, kein gefiltertes
Wasser, Blue®-Griff blinkt rot

E3 im Display, kein gefiltertes
Wasser

E5 im Display, kein gefiltertes
Wasser, Blue®-Griff blinkt rot

E7 im Display, Blue®-Griff blinkt
Rot

E8 im Display, Blue®-Griff blinkt
orange

E9 blinkt im Wechsel mit HI im
Display

• Sicherheitsabschaltung Pumpe - Spannungsversorgung unterbrechen, *
30 Sekunden warten und wieder herstellen

- Filter gerade einsetzen
(11/2 - 2 Umdrehungen)

- Schläuche auf Knicke prüfen

- Absperrventile vollständig öffnen

• Armatur und Kühler-Karbonator
nicht verbunden

• Steckverbindung defekt

• Fehlfunktion des Kühler­Karbonators

• Feuchtigkeit innerhalb des Kühlers
erkannt

• Filterkapazität überschritten - Filterkartusche sofort wechseln, siehe Seite 11

• Kühler-Karbonator überhitzt

- Steckverbindung herstellen *

- An den GROHE Kundendienst wenden

- Spannungsversorgung unterbrechen, *
30 Sekunden warten und wieder herstellen

- Spannungsversorgung unterbrechen, *
15 Minuten warten und wieder herstellen

• Bei Kondensationsfeuchigkeit ist der Kühler

danach wieder betriebsbereit

• Bei Undichtigkeit tritt die Fehlermeldung wieder

auf und der GROHE Kundendienst muss
informiert werden.

®

-Blue

- Kühler min. 10 -15 min abkülen lassen

- Fehlermeldung E9 zurücksetzen, siehe unten

-Griff schließen, Belüftung sicherstellen und

Umgebungstemperatur auf max. 32 °C reduzieren

EC im Display, Blue®-Griff blinkt
weiß

Keine Kohlensäure in Stellung
Medium und Sparkling

* Sollten die Fehler E1 bis E7 drei mal oder häufiger auftreten, bitte den GROHE Kundendienst kontaktieren

•CO2-Flasche nahezu entleert oder
wurde nicht zurückgesetzt

•CO2-Flasche entleert - CO2-Flasche austauschen, siehe Seite 12

-CO2-Flasche austauschen bzw. zurücksetzten, siehe
Seite 12

20

Service Ondus App

Geräte mit dieser Kennzeichnung gehören nicht in
den Hausmüll, sondern müssen gemäß der
landesspezifischen Vorschriften getrennt entsorgt
werden.

Störung Ursache Abhilfe

Anmeldung/Registrierung nicht
möglich

Accesspoint (WLAN) des GROHE
Blue Home Kühlers nicht sichtbar

Integration fehlgeschlagen • GROHE Blue Home Kühler

• Kein GROHE Konto vorhanden

• Google- oder Facebook-Konto nicht
angemeldet

• Konfigurationsmodus/Accespoint
nicht aktivert

außerhalb des Empfangsbereiches

- über ein neues GROHE Konto anmelden

- mit einem bestehenden Google- oder Facebook-Konto
anmelden

- Am GROHE Blue Home Kühler die Tasten  und für
mindestens 3 Sekunden drücken, bis SE im Display
blinkt, siehe Seite 9 Abb. [1].

- WLAN am Smartphone aktivieren und dauerhaften
Zugang zum Internet sicherstellen. Falls nur andere
drahtlose Netztwerke angezeigt werden, GROHE
Kundendienst kontaktieren.

- Standort des Routers verändern

- WLAN Repeater verwenden

Zurücksetzen der Fehlermeldung E9, automatisch ca. 20
Minuten nach Abkühlung auf max. 32 °C oder durch Unterbrechen
der Spannungsversorgung ca. 30 Sekunden nach dem Abkühlen.

• Kühler min. 10 -15 min abkühlen lassen

• Tasten  und  gleichzeitig drücken und halten, bis SE im

Display blinkt.

• Tasten loslassen

• Ca. 10 Sek warten

• Die Filterrestkapazität wird angezeigt und Fehlermeldung E9 ist
zurückgesetzt

Wenn EE blinkt oder das Problem nicht behoben werden kann,
Spannungsversorgung des Kühler-Karbonators unterbrechen.
Seriennummer des Kühler-Karbonators von der Rückseite des
Geräts aufschreiben und an einen Fachinstallateur wenden oder
per E-Mail die Service Hotline des Hauses GROHE unter
[email protected] kontaktieren.

Der GROHE Blue Home Kühler-Karbonator darf nur vom GROHE
Kundendienst repariert werden.

Umwelt und Recycling

Aus hygienischen Gründen ist eine Wiederaufbereitung von
gebrauchten Filterkartuschen nicht möglich. Verbrauchte
Filterkartuschen können gefahrlos über den Restmüll entsorgt
werden.

Ein Nachfüll-Set für die beiliegende CO2-Flasche kann in unserem
Onlineshop unter www.shop.grohe.com erworben werden.

Der Kühler-Karbonator ist ein Elektrogerät für das in vielen Ländern
Rückgabe- und Rücknahmepflichten gelten. GROHE ist in allen
relevanten Ländern an entsprechenden Rücknahmesystemen
beteiligt.

Bitte achten Sie bei der Bereitstellung zur Entsorgung darauf, dass
das Geräte sicher aufbewahrt wird und der Kältemittelkreislauf
nicht beschädigt wird. Das Gerät enthält ein brennbares
Kältemittel.

21

GB

Safety information

This device may be used by children
over 8 years of age, as well as persons with
physical, sensory, or mental disabilities or
inadequate experience and knowledge, if they
are under supervision or were instructed in the
safe use of the device and understand the
resulting risks. Children must not play with
the device. Cleaning and user maintenance
must not be carried out by children without
supervision.

Prevent danger resulting from damaged power
supply cables. In the case of damage, the
mains cable must be replaced by the
manufacturer or his customer service
department, or an equally qualified person.

CO

(carbon dioxide) is a gas and must not be inhaled

2

due to danger of suffocation.
Only CO2 cylinders up to max. 450g may be used.

When using these, the floor space must be at least
4m2.

The CO2 cylinder is pressurised. It must only be
operated in the vertical position.

• The cooler/carbonator must be connected to a

permanent power supply.

• At the installation location, the cooler/carbonator,
CO2 cylinder and filter system must be protected

from mechanical damage, heat and direct sunlight.
Do not install near heat sources, other ignition
sources or open fire.

• The cooler/carbonator must be placed in an upright
position.

• The cooler/carbonator must not be opened.

• Installation of the fitting and cooler/carbonator with
filter cartridge is only permitted in frost-free rooms.

• The cooler/carbonator is only suitable for indoor use.

• When transporting or installing the cooler/carbonator,
cooling fluid may have run into the lines. In order to
ensure that the cooling fluid has run back, the cooler/
carbonator may only be installed following a pause
of 24 hours.

• For optimal cooling performance, the system will
require a rest period of 6hours after the installation.

• Do not use a damaged device.

Note:

The use of non-genuine GROHE CO

bottles can

2

result in damage to the pressure-reducing valve.

In the case of damaged cooling circuit:
pull mains plug. Ventilate the room in which

the device is located well for a few minutes.
Inform customer service.

Splashing coolant can lead to eye injuries.
The coolant R600a is a natural gas with high

environmental compatibility, but flammable. It
does not damage the ozone layer and does
not increase the greenhouse effect.

• Only connect the attached power cord with low-power
connection socket according to IEC 60320-C13 to a
suitable fused socket with at least a 10 A and a
ground fault circuit interrupter. The socket must be
freely accessible after installation.

Do not seal ventilation openings on the device
enclosure or on surrounding furniture.

• The system must not be transported with the CO

2

cylinder connected.

• The CO

cylinder must not be maintained or repaired

2

by unauthorised persons.

GROHE Blue Home is not intended for commercial
areas.
The cleaning kit (Prod. no.: 40 434 001) and the
accompanying adapter (Prod. no.: 40 694 000) can
be ordered at www.shop.grohe.com.

• After installing the cooler carbonator must not be

disconnected from the power.

• The fitting has a system-related run-on time of
approx. 1 second each time carbonated water is
drawn.

Notes on software and internet connection:

• In order to ensure the device operates with full
functionality, both the smartphone used and GROHE
Blue Home cooler must be connected to the internet,
and the device must have been installed successfully
via the GROHE ONDUS app beforehand. Otherwise,
the device will not be configured and no messages
can be sent.

• GROHE takes all necessary measures to ensure safe
and correct use. In the event of a malicious attack by
third parties, GROHE advises to install the latest
firmware and/or disconnect the device from the power
supply grid until you receive further information from
GROHE.

• During cleaning, do not spray the cooler/carbonator

or the plug directly or indirectly with water.

22

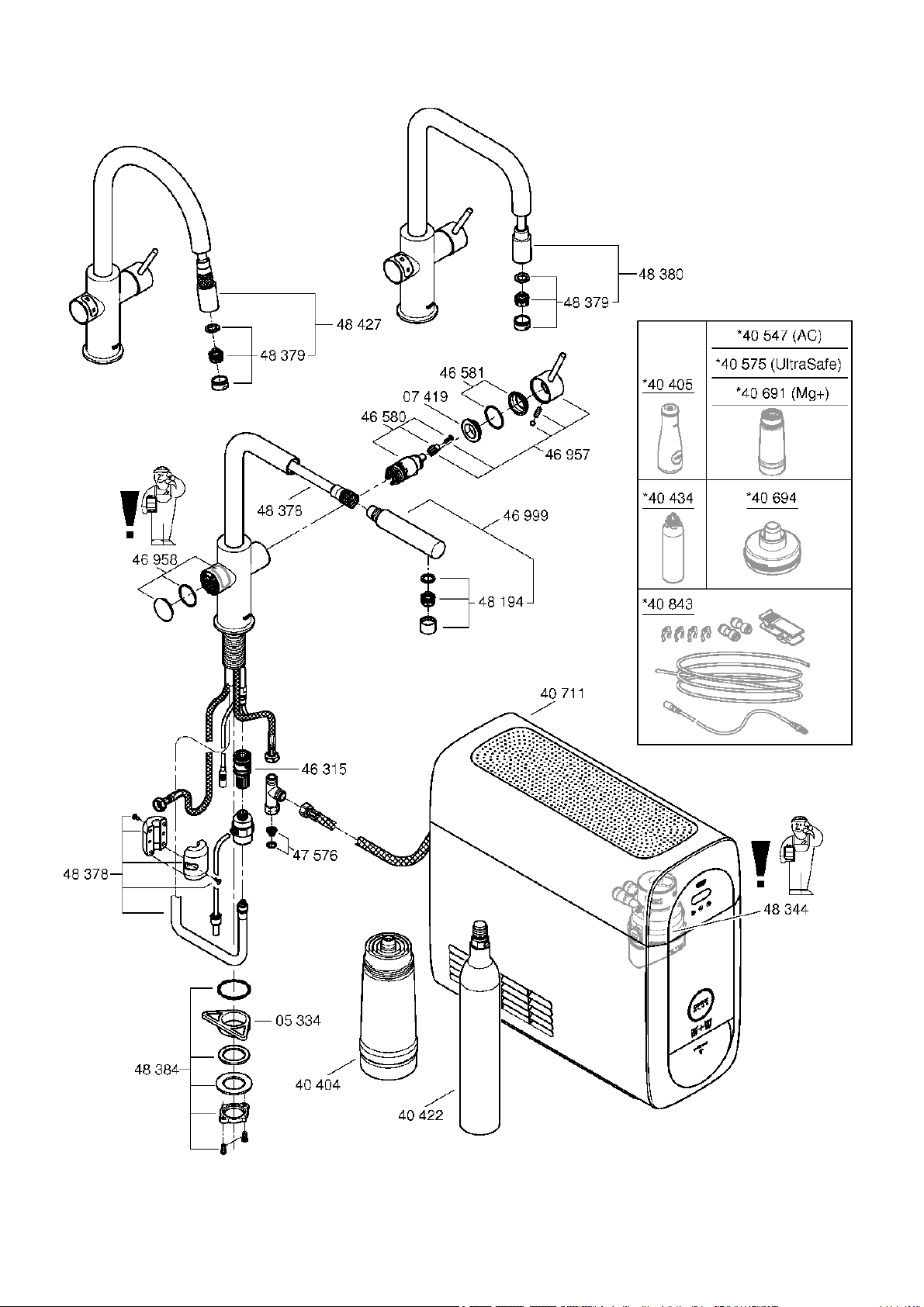

Use only original spare parts and accessories. The use of other
parts will result in voiding the warranty and the CE marking, and
could cause injury.

The filter head must be replaced after 5 years by the GROHE

service.

Technical data cooler/carbonator electrical data:

• Connection: Wall socket with earth wire,
protected via a 10 A fuse

• Voltage supply: 230 V AC / 50 Hz

• Max. power consumption: 180 W

• Type of protection: IP 21

• Relative air humidity: max. 75%

• Refrigerant: 0.035 kg - R600a

• Safety shut-off of pump: approx. 4:30 min

• Operating pressure: min. 0,2 MPa - max. 1 MPa

•Max. CO

• Max. refrigerant pressure: 3.0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitary data:

• Cooler/carbonator cooled water capacity: 1.4 l

• Operating pressure: max. 0.6 MPa

• Flow rate at 0.3 MPa flow pressure: approx. 2 l/min

• Ambient temperature: 4 – 32 °C

• Temperature

– Cooler/carbonator water inlet: max. 20 °C
– Cooled water temperature: approx. 5 – 10 °C

• Sound pressure level LpA (frestanding): 50 ± 4 dB

• Adjustable bypass, factory setting: 2

• Filter capacity Bypass Position 2

(Carbonate hardness 17 - 24 °KH): max. 600 litres

• Water connection

– Cooler/carbonator: cold - blue

Electrical test data:

• Software class: A

• Contamination class: 2

• Rated surge voltage: 2,500 V

The test for electromagnetic compatibility (interference emission
test) was performed at the rated voltage and rated current.

Technical data fitting:

• Flow pressure: 0.2 – 0.9 MPa

• Operating pressure: max. 1 MPa

• Test pressure: 1.6 MPa

To comply with noise levels if static pressure exceeds 5 bar, a
pressure reducing valve must be fitted.

Avoid major pressure differences between hot and cold water
supply.

• Flow rate at 3 bar flow pressure: approx. 7 l/min

• Temperature

– Hot water inlet: max. 70 °C
– Recommended (energy saving): 60 °C

Water connection: cold - right

Thermical disinfektion of the fitting is possible.

inlet pressure: 0.48 MPa

2

corresponds to max. 12 months

hot - left

GROHE ONDUS app and connection to the internet

A GROHE Blue cooler connected to the internet via Wi-Fi can be
integrated and configured in the GROHE ONDUS app. This app
can be used to deliver messages in the form of push notifications.

A WLAN router with internet access
(2.4 GHz, IEEE 802.11b/g/n) is required.

Only WLAN channels 1 – 11 can be used.

Installation of the app:

Apple: Android:

If the app or the device firmware requires updating, the smartphone
must be located in the immediate vicinity of the GROHE Blue
cooler. In this way, possible interruptions in function can be
controlled and rectified.

Operating conditions

Interference sources

The transmitter/receiver unit operates in the ISM frequency band
(2.4 GHz). Installation in proximity to devices with the same
frequency band (e.g. WLAN devices, HF components, etc.
[observe manufacturer documentation!]) should be avoided.

Obstructions/barriers

Wireless reception can be impaired and interrupted under
unfavourable surrounding conditions, in buildings/rooms with
reinforced concrete walls, steel and iron frames or in proximity to
obstacles (e.g. furniture) made of metal. Where necessary, a
WLAN repeater must be connected to the main router in order to
increase the range of the radio signal.

Installation and commissioning

GROHE recommends a depth of min. 510 mm for
the cabinet.

Flush pipes thoroughly before and after installation
(observe EN 806)!

Adjust bypass of filterhead according to local carbonate
hardness and connect filter cartridge.

The carbonate hardness can be tested by using the enclosed test
strip or the relevant water supplier can provide information on the
carbonate hardness.

The fitting has a system-related run-on time of approx. 1 s.
Note: Make sure that the water inlet hose does not come loose

by movement when installing the cooler.

When transporting or installing the cooler/carbonator,
cooling fluid may have run into the lines.

In order to ensure that the cooling fluid has run back, the
cooler/carbonator may only be installed following a pause
of 24 hours.

Fit CO2 cylinder:

Twist the cylinder until there is a noticeable resistance. To ensure
there are no leaks, after reaching the stop tighten the cylinder by
turning it a further 1/4 of a turn.

Control:
The buttons have the following functions:

 Filter replacement reset

 Filter size selection and carbontate hardness adjustment

-Reset

 CO

2

23

System login:

• Press and hold the  and  buttons simultaneously until SE

flashes in the display.

• The dot on the display flashes until the cooler’s access point

is active. (5 min)

• Follow the set-up instructions on the app.

Display:

In the inactive state, the remaining filter capacity is displayed in per
cent.

When carbonate hardness ≤9° the use of activated carbon
filter (Order no.: 40 547 001) is recommended.

The cooler/carbonator of the GROHE Blue® fitting is set for
operation with the S size filter cartridge (Prod no.: 40 404 001) at
the factory.

For operation with other filter cartridges the cooler/carbonator must
be set out.

CAUTION!
Risk of damage!
Always disconnect the power supply and interrupt the CO2

supply before carrying out maintenance work on the
system. The plug-in connector can then be disconnected.

Cleaning the cooler/carbonator

For hygienic and health reasons, the cooler/carbonator must be
cleaned once a year. Cleaning must be performed before
changing the filter cartridge, in order to prevent contamination
of the replacement filter cartridge.

Note: The cleaning kit (Prod. no.: 40 434 001) and the
accompanying adapter (Prod. no.: 40 694 000) can be ordered at

www.shop.grohe.com.

Maintenance and cleaning

Service

Fault Cause Remedial action

Water not flowing • Filter not installed correctly

• Hoses kinked

• Water supply interrupted

E1 in the display, no filtered
water, Blue® handle flashes red

E3 in the display, no filtered water • No connection between fitting and

E5 in the display, no filtered water,
Blue® handle flashes red

E7 in the display, no filtered water,
Blue® handle flashes red

E8 in the display, Blue® handle
flashes orange

E9 flashes alternately with HI in the
display

EC in the display, Blue® handle
flashes white

• Safety shut-off of pump - Disconnect voltage supply, *

cooler/carbonator

• Cable or connector faulty

• Fault function of cooler/carbonator - Disconnect voltage supply, *

• Humidity detected inside the cooler - Disconnect voltage supply, *

• Filter capacity exceeded - Change filter cartridge immediately, see page 11.

• Cooler/carbonator overheated

•CO2 bottle almost empty or not in
place

- Insert filter straight
(11/2 - 2 turns).

- Check hoses for kinks.

- Open shut-off valves fully.

Disconnect the power supply, wait 30 seconds and
re-connect.

- Insert filter straight
(11/2 - 2 turns).

- Check hoses for kinks.

- Open shut-off valves fully.

- Connect plug-in connector. *

- Contact Grohe Service.

Disconnect the power supply, wait 30 seconds and re­connect.

wait 15 minutes and re-connect.

• If condensation, the cooler is ready for operation after
that.

• If leakage occurs, the error message occurs again and
the GROHE Service must be contacted.

®

- Close Blue
ambient temperature to max. 32 °C.

- Let cool down the cooler for least 10 -15 min.

- Reset error message E9, see below.

- Replace CO2 bottle or put back in place, see page 12.

handle, ensure ventilation and reduce

No carbon dioxide in positions
Medium and Sparkling

*If the faults E1 to E7 occur three times or more, please contact GROHE customer service.

•CO2 cylinder empty - Replace CO2 bottle, see page 12.

24

Ondus app service

This category of device does not belong in
domestic waste, but must be disposed of
separately in accordance with the relevant national
regulations.

Fault Cause Remedial action

Login/registration not possible • No GROHE account available

• Not logged-in to Google or
Facebook account

Access point (Wi-Fi) of the GROHE
Blue Home cooler is not visible

Integration has failed • The GROHE Blue Home cooler

• Configuration mode / access point
not activated

is out of reception range

Environment and recycling

Reset error message E9, automatically approx. 20 minutes after

cooling down to max. 32 ° C or by interrupting the power supply
approx. 30 seconds after cooling.

• Let cool down the cooler for least 10 -15 min.

• Press and hold the  and  simultaneously until SE flashes in

the display.

• Release buttons

• Wait about 10 Sec.

• The remaining filter capacity will be displayed and error message
E9 is reset.

If EE flashes or the problem cannot be rectified, interrupt the power
supply to the cooler/carbonator. Note down the serial number of the
cooler/carbonator and consult a specialist installer or contact the
GROHE Service Hotline via email under
[email protected].

The GROHE Blue Home cooler/carbonator may only be repaired by
GROHE Service.

For reasons of hygiene, it is not possible to recycle
used filter cartridges. Used filter cartridges can be
disposed of hazard-free as residual waste.

You can purchase a refill set for the attached CO
cylinder via our online shop at www.shop.grohe.com.

The cooler/carbonator is an electrical device, to which
return and take-back obligations apply in many
countries. GROHE participates in such take-back
systems in all relevant countries.
When preparing your device for disposal, please make

sure to safely store your device and protect the refrige­rant circuit from damage. The device contains a flam-
mable coolant.

- Log-in using a new GROHE account

- Log-in using an existing Google or Facebook account

- On the GROHE Blue Home cooler, press the  and

 buttons for at least 3 seconds until SE flashes on
the display, see Fig. [1] on page 7.

- Activate Wi-Fi on the smartphone and ensure permanent
access to internet. If only other wireless networks are
shown, then contact GROHE customer service.

- Change the location of the router

- Use a Wi-Fi repeater

2

25

F

Consignes de sécurité

C

et appareil peut être utilisé par des
âgés de 8 ans et plus ainsi que par des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou des
personnes avec peu d'expérience ou de
connaissances, à condition qu'elles soient
supervisées ou instruites quant à l'utilisation
sécurisée de l'appareil et qu'elles comprennent
les dangers qui peuvent en résulter. Les
ne doivent
l'appareil. Le nettoyage et la

l'utilisateur

des

enfants

Prévenir tout risque de danger lié à la
détérioration d'un câble d’alimentation
électrique. En cas d'endommagement du
câble d'alimentation, le faire impérativement
remplacer par le fabricant, son service après­vente ou une personne disposant des mêmes
qualifications afin d'éviter tout risque de
blessure.

Le CO2 (dioxyde de carbone) est un gaz qui
être respiré en raison d’un risque d’asphyxie.

Utiliser
maximal de 450 g. Pour l’utilisation de celles-ci, la pièce

doit

moins 4 m².
La bouteille de CO2 est sous pression. Elle

impérativement

L'utilisation de bouteilles de CO2 non originales
GROHE peut entraîner des dommages sur le

réducteur de pression.

• Le câble de raccordement au secteur équipé d'une prise

• Le système

• Il est

exclusivement

présenter une superficie d’au

Si le circuit frigorifique est endommagé :
débrancher la prise secteur. Bien ventiler la pièce
dans laquelle l'appareil se trouve. Informer le
service après-vente.
Les projections de réfrigérant peuvent entraîner
des lésions oculaires.
Le réfrigérant R600a est un gaz naturel avec une
grande éco-compatibilité, mais cependant
combustible. Il n'endommage pas la couche
d'ozone et n'augmente pas l'effet de serre.

C13 selon CEI 60320 fourni avec la livraison doit
uniquement être branché sur une prise adaptée, c'est-à­dire sécurisée jusqu'à au
moins 10 A et à travers un disjoncteur différentiel. La
prise doit être libre d'accès après l'installation.

pas

Ne
situées dans le boîtier de l'appareil ou dans la
structure des meubles encastrés.

de CO2 raccordée.

interdit

réparation ou de maintenance de la bouteille
de CO2.

pas

être autorisés à jouer avec

maintenance par

ne doivent

non supervisés.

des bouteilles de CO2 d'un poids

être placée à la verticale.

obturer les ouvertures de ventilation

ne doit pas

de procéder soi-même à des travaux de

être transporté avec la bouteille

pas

être effectués par

enfants

enfants

ne doit pas

doit

• Lors du nettoyage, le refroidisseur/appareil à eau
gazeuse et la prise
éclaboussures d’eau directes ou indirectes.

• Le refroidisseur/appareil à eau gazeuse
branché à une alimentation électrique permanente.

• Le refroidisseur/appareil à eau gazeuse et la bouteille
de CO2, ainsi que le système de filtre,

protégés de tout dommage mécanique, de la chaleur et
des rayons directs du soleil à leur emplacement de
montage.

Ne pas

sources d'ignition ou de flammes nues.

• Le refroidisseur/appareil à eau gazeuse
positionné à l’horizontale.

• Le refroidisseur/appareil à eau gazeuse
ouvert.

• Procéder à l’installation de la robinetterie et du
refroidisseur/appareil à eau gazeuse avec cartouche de
filtre

• Le refroidisseur/appareil à eau gazeuse doit être utilisé

exclusivement

• Il est possible que du fluide frigorigène se soit écoulé
dans le refroidisseur/appareil à eau gazeuse lors du
transport ou de la pose. Afin de garantir le reflux du
fluide frigorigène, le refroidisseur/carbonateur ne doit
être

• Pour une capacité de refroidissement optimale, le
système nécessite un temps de repos de
après l'installation.

• Ne mettez pas un appareil endommagé en service.

Remarque :
GROHE Blue Home n'est pas destiné aux espaces

commerciaux.
Le kit de nettoyage (réf. : 40 434 001) et l'adaptateur
correspondant (réf. : 40 694 000) peuvent être
commandés sur le site www.shop.grohe.com.

• Après la mise en service, le refroidisseur/carbonateur

doit pas

• La robinetterie continue de fonctionner pendant
1 seconde env. à chaque fois que de l’eau gazeuse a
été tirée, et ce, en raison de la conception du système.

Remarques relatives au logiciel et à la connexion
Internet :

• Afin de profiter de toutes les fonctionnalités de
l'appareil, il est nécessaire que le smartphone
utilisé et le refroidisseur GROHE Blue Home
soient connectés à Internet et que l'appareil ait
été préalablement installé via l'application GROHE
ONDUS. Dans le cas contraire, l'appareil n'est pas
configuré et aucun message ne peut être envoyé.

• GROHE met tout en œuvre pour garantir une
utilisation sûre et adaptée. En cas d'intervention
malveillante par un tiers (piratage), GROHE
recommande d'installer la dernière mise à jour du
micrologiciel et/ou de débrancher l'appareil jusqu'à ce
que GROHE vous communique la procédure à
suivre.

installer à proximité de sources de chaleur,

uniquement

installé

qu'

être débranché.

ne doivent pas

dans un endroit à l’abri du gel.

dans un endroit fermé.

après

un temps de repos de

être exposés aux

doit

doivent

doit

ne doit pas

6heures

être

être

être

24 heures

être

.

ne

26

N'utiliser que des pièces de rechange et accessoires d'origine.

L'utilisation d'autres pièces entraîne automatiquement l'annulation
L'utilisation d'autres pièces entraîne automatiquement l'annulation

de la garantie et du label CE et peut causer des blessures.
de la garantie et du label CE et peut causer des blessures.

La tête de filtre doit être remplacée après 5 ans par le service
La tête de filtre doit être remplacée après 5 ans par le service

GROHE.
GROHE.

Caractéristiques techniques du refroidisseur/
Caractéristiques techniques du refroidisseur/

carbonateur :
carbonateur :

• Raccordement : prise murale avec connexion à la terre,

• Raccordement : prise murale avec connexion à la terre,

• Alimentation électrique : 230 V CA / 50 Hz

• Alimentation électrique : 230 V CA / 50 Hz

• Puissance consommée max. : 180 W

• Puissance consommée max. : 180 W

• Type de protection : IP 21

• Humidité relative de l’air : 75% max.

• Type de protection : IP 21

• Fluide frigorigène : 0,035 kg-R600a

• Humidité relative de l’air : 75% max.

• Arrêt automatique de la pompe : 4 mn 30 s env.

• Fluide frigorigène : 0,035 kg-R600a

• Pression de service : min. 0,2 MPa – max. 1 MPa

• Arrêt automatique de la pompe : 4 mn 30 s env.

• Pression d'entrée de CO2 max. : 0,48 MPa

• Pression de service : min. 0,2 MPa – max. 1 MPa

• Pression max. fluide frigorigène: 3,0 MPa

• Pression d'entrée de CO2 max. : 0,48 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Pression max. fluide frigorigène: 3,0 MPa

• Bluetooth: v4.2 BLE

Caractéristiques techniques sanitaires :

Caractéristiques techniques sanitaires :

• Quantité d’eau refroidie dans le refroidisseur/appareil à eau

• Quantité d’eau refroidie dans le refroidisseur/appareil à eau
gazeuse : 1,4 l

gazeuse : 1,4 l

• Pression de service : 0,6 MPa max.

• Pression de service : 0,6 MPa max.

• Débit à une pression dynamique de 0,3 MPa : env. 2 l/min

• Débit à une pression dynamique de 0,3 MPa : env. 2 l/min

• Température ambiante : 4 à 32 °C

• Température ambiante : 4 à 32 °C

• Température

• Température
– entrée d’eau chaude au niveau du

– entrée d’eau chaude au niveau du
refroidisseur/appareil à eau gazeuse : 20 °C max.

refroidisseur/appareil à eau gazeuse : 20 °C max.
– Température de l’eau refroidie : env. 5 à 10 °C
– Température de l’eau refroidie : env. 5 à 10 °C

• Niveau de pression acoustique L

• Niveau de pression acoustique LpA (posé sur le sol) : 50 ± 4 dB

• Dérivation réglable, réglage par défaut : 2

• Dérivation réglable, réglage par défaut : 2

• Capacité du filtre pour le réglage 2 de la dérivation

• Capacité du filtre pour le réglage 2 de la dérivation

(dureté carbonatée 17 - 24 °KH) : 600 litres max.
(dureté carbonatée 17 - 24 °KH) : 600 litres max.

• Raccordement d’eau

• Raccordement d’eau

– refroidisseur/appareil à eau gazeuse : froide - bleu
– refroidisseur/appareil à eau gazeuse : froide - bleu

Données d’essai électriques :
Données d’essai électriques :

• Classe de logiciel : A

• Classe de logiciel : A

• Degré de salissure : 2

• Degré de salissure : 2

• Tension nominale de choc : 2 500 V

• Tension nominale de choc : 2 500 V

Le contrôle de la compatibilité électromagnétique (contrôle des
Le contrôle de la compatibilité électromagnétique (contrôle des

émissions de parasites) a été effectué avec la tension nominale et
émissions de parasites) a été effectué avec la tension nominale et

le courant nominal.
le courant nominal.

Caractéristiques techniques de la robinetterie :
Caractéristiques techniques de la robinetterie :

• Pression dynamique : 0,2 – 0,9 MPa

• Pression dynamique : 0,2 – 0,9 MPa

• Pression de service : 1 MPa max.

• Pression de service : 1 MPa max.

• Pression d'épreuve : 1,6 MPa

• Pression d'épreuve : 1,6 MPa

Pour se conformer au niveau sonore, installer un réducteur de

Pour se conformer au niveau sonore, installer un réducteur de
pression lorsque la pression statique est supérieure à 5 bars.

pression lorsque la pression statique est supérieure à 5 bars.
Éviter les différences importantes de pression entre les raccords

Éviter les différences importantes de pression entre les raccords
d'eau froide et d'eau chaude!

d'eau froide et d'eau chaude!

• Débit lorsque la pression dynamique est de 3 bars : env. 7 l/min

• Débit lorsque la pression dynamique est de 3 bars : env. 7 l/min

• Température

• Température
– Arrivée d’eau chaude : max. 70 °C
– Arrivée d’eau chaude : max. 70 °C
– Recommandée (économie d’énergie) : 60 °C
– Recommandée (économie d’énergie) : 60 °C

Raccord d’eau : froide-à droite
Raccord d’eau : froide-à droite

Désinfection thermique de la robinetterie est possible.
Désinfection thermique de la robinetterie est possible.

protégée par un fusible 10 A
protégée par un fusible 10 A

A (posé sur le sol) : 50 ± 4 dB

p

correspond à 12 mois max.
correspond à 12 mois max.

chaude-à gauche
chaude-à gauche

Application GROHE ONDUS et connexion à Internet

Lorsqu'un refroidisseur GROHE Blue est connecté à Internet via
un réseau Wi-Fi, il est possible de l'intégrer à l'application GROHE
ONDUS et de l'y configurer. Cette application permet de recevoir

Bien rincer les canalisations avant et après l'installation

des messages sous la forme de notifications push.
(respecter la norme EN 806) !

Un routeur WLAN avec un accès Internet
Régler le by-pass de la tête du filtre en respect de la dureté

(2,4 GHz, IEEE 802.11b/g/n) est nécessaire.
carbonatée locale et raccorder la cartouche du filtre.

Seuls les canaux WLAN 1 à 11 peuvent être utilisés.

Vous pouvez vous renseigner sur la dureté carbonatée à l'aide de
la bandelette de test fournie ou auprès de la compagnie des eaux

Installation de l'application :
compétente.

Apple : Android :

La robinetterie continue de fonctionner pendant 1 seconde
env. à chaque fois que de l’eau gazeuse a été tirée, et ce, en
raison de la conception du système.

Remarque : S'assurer que le flexible d'arrivée d'eau ne se

Lorsqu'une mise à jour de l'application ou du micrologiciel de

détache pas lors de la pose du refroidisseur.

l'appareil est nécessaire, le smartphone doit se trouver à proximité

Il est possible que du fluide frigorigène se soit écoulé dans

immédiate de refroidisseur GROHE Blue Home. Cela permet de

le refroidisseur/appareil à eau gazeuse lors du transport

vérifier qu'aucun dysfonctionnement ne se produit, et de résoudre

ou de la pose.

les problèmes le cas échéant.

Afin de garantir le reflux du fluide frigorigène, le

Conditions de service

refroidisseur/carbonateur ne doit être installé qu'après un

Sources de perturbations
temps de repos de 24 heures.

L'émetteur-récepteur fonctionne sur la bande de fréquence ISM

Installer bouteille de CO2 :

(2,4 GHz). L'installation à proximité d'appareils utilisant le même
Visser la bouteille jusqu'à sentir une résistance. Afin de garantir

type de canal (par ex. dispositifs WLAN, composants HF, etc. [voir
l'étanchéité, visser la bouteille d'un quart de tour supplémentaire

documentation du fabricant !]) doit être évitée.
après la butée.

Obstacles/barrières
Commande :

En cas d'utilisation dans des conditions difficiles, dans des

Les touches correspondent aux fonctions suivantes :

bâtiments/pièces avec des murs en béton armé, en acier et à cadre
métallique, ou à proximité d'obstacles (par ex. meubles) en métal,

 Réinitialisation - remplacement du filtre
la réception radio peut être perturbée et interrompue. Si

 Choix de la taille du filtre et réglage de la dureté carbonatée
nécessaire, raccorder un répéteur WLAN au routeur principal afin

-Réinitialisation

 CO

2

d'augmenter la portée du signal.

System anmelden:

• Appuyer simultanément sur les touches  et , et les maintenir

enfoncées jusqu'à ce que SE clignote à l'écran.

•

• Pour la mise en service de l'appareil, suivre les instructions

Bien rincer les canalisations avant et après l'installation

fournies dans l'application.

(respecter la norme EN 806) !

Affichages à l’écran :

Régler le by-pass de la tête du filtre en respect de la dureté
carbonatée locale et raccorder la cartouche du filtre.

En mode inactif, la capacité restante de la cartouche de filtre
s’affiche en pourcentage.

Vous pouvez vous renseigner sur la dureté carbonatée à l'aide de
la bandelette de test fournie ou auprès de la compagnie des eaux

Pour une dureté carbonatée ≤ 9°, il est recommandé d'utiliser

compétente.

un filtre à charbon actif (réf. 40 547 001).
La robinetterie continue de fonctionner pendant 1 seconde

Le refroidisseur/carbonateur est réglé en usine pour un

env. à chaque fois que de l’eau gazeuse a été tirée, et ce, en

fonctionnement avec la cartouche de filtre taille S

raison de la conception du système.

(réf. : 40 404 001).
En cas de fonctionnement avec une autre cartouche de filtre, il

Remarque : S'assurer que le flexible d'arrivée d'eau ne se
détache pas lors de la pose du refroidisseur.

convient d'adapter le réglage du refroidisseur/appareil à eau
gazeuse.

Il est possible que du fluide frigorigène se soit écoulé dans
le refroidisseur/appareil à eau gazeuse lors du transport
ou de la pose.

Afin de garantir le reflux du fluide frigorigène, le
refroidisseur/carbonateur ne doit être installé qu'après un

Attention !

temps de repos de 24 heures.

Risque d'endommagement !

Installer bouteille de CO2 :

Lors des travaux de maintenance sur le système,

Visser la bouteille jusqu'à sentir une résistance. Afin de garantir

l’alimentation électrique et l’alimentation en CO2 doivent

l'étanchéité, visser la bouteille d'un quart de tour supplémentaire

généralement être coupées en premier! Il est possible

après la butée.

ensuite de débrancher la fiche de raccordement.

Commande :

Nettoyer le refroidisseur/appareil à eau gazeuse

Les touches correspondent aux fonctions suivantes :

Pour des raisons sanitaires, le refroidisseur/appareil à eau
gazeuse doit être nettoyé une fois par an. Effectuer

 Réinitialisation - remplacement du filtre

impérativement le nettoyage avant de remplacer la cartouche

 Choix de la taille du filtre et réglage de la dureté carbonatée

de filtre afin de ne pas salir la cartouche de filtre de rechange.

-Réinitialisation

 CO

2

Remarque : Le kit de nettoyage (réf. : 40 434 001) et l'adaptateur
correspondant (réf. : 40 694 000) peuvent être commandés sur le
site www.shop.grohe.com.

Installation et mise en service

GROHE recommande une profondeur d'installation
minimale de 510 mm.

Installation et mise en service

GROHE recommande une profondeur d'installation
minimale de 510 mm.

Maintenance et nettoyage

27

Enregistrer le système:

• Appuyer simultanément sur les touches  et , et les maintenir
enfoncées jusqu'à ce que SE clignote à l'écran.

• Tant que le point d'accès du refroidisseur est actif, le témoin
clignote à l'écran. (5 min)

• Pour la mise en service de l'appareil, suivre les instructions
fournies dans l'application.

Affichages à l’écran :

En mode inactif, la capacité restante de la cartouche de filtre
s’affiche en pourcentage.

Pour une dureté carbonatée ≤ 9°, il est recommandé d'utiliser
un filtre à charbon actif (réf. 40 547 001).

Le refroidisseur/carbonateur est réglé en usine pour un
fonctionnement avec la cartouche de filtre taille S
(réf. : 40 404 001).

En cas de fonctionnement avec une autre cartouche de filtre, il
convient d'adapter le réglage du refroidisseur/appareil à eau
gazeuse.

Attention !
Risque d'endommagement !
Lors des travaux de maintenance sur le système,

l’alimentation électrique et l’alimentation en CO2 doivent
généralement être coupées en premier! Il est possible

ensuite de débrancher la fiche de raccordement.
Nettoyer le refroidisseur/appareil à eau gazeuse

Pour des raisons sanitaires, le refroidisseur/appareil à eau
gazeuse doit être nettoyé une fois par an. Effectuer
impérativement le nettoyage avant de remplacer la cartouche
de filtre afin de ne pas salir la cartouche de filtre de rechange.

Remarque : Le kit de nettoyage (réf. : 40 434 001) et l'adaptateur
correspondant (réf. : 40 694 000) peuvent être commandés sur le
site www.shop.grohe.com.

Service

Panne Cause Remèdes

Maintenance et nettoyage

L'eau ne s'écoule pas • Le filtre n'est pas correctement

installé

• Les flexibles sont pliés

• L'alimentation en eau est coupée

E1 s'affiche à l'écran, pas d'eau
filtrée, la poignée Blue® clignote
en rouge

E3 s'affiche à l'écran, pas d'eau
filtrée

E5 s'affiche à l'écran, pas d'eau
filtrée, la poignée Blue® clignote
en rouge

E7 s'affiche à l'écran, la poignée
Blue® clignote en rouge

E8 s'affiche à l'écran, la poignée
Blue® clignote en orange

E9 clignote à l'écran en alternance
avec HI

• Arrêt automatique de la pompe - Couper l'alimentation électrique, *

• Absence de connexion entre la
robinetterie et le refroidisseur/
carbonateur

• Fiche de raccordement
défectueuse

• Dysfonctionnement du
refroidisseur/carbonateur

• Humidité détectée à l'intérieur du
refroidisseur

• Dépassement de la capacité du
filtre

• Surchauffe du refroidisseur/
carbonateur

- Positionner correctement le filtre
(1,5 – 2 tours)

- Vérifier que les flexibles ne sont pas pliés

- Ouvrir complètement les robinets d'arrêt

patienter 30 secondes, puis rétablir l'alimentation

- Positionner correctement le filtre
(1,5 – 2 tours)

- Vérifier que les flexibles ne sont pas pliés

- Ouvrir complètement les robinets d'arrêt

- Brancher la fiche de raccordement *

- S'adresser au service après-vente GROHE

- Couper l'alimentation électrique, *
patienter 30 secondes, puis rétablir l'alimentation

- Couper l'alimentation électrique, *
patienter 15 minutes, puis rétablir l'alimentation

• Si l'humidité est due à la condensation, le refroidisseur
est ensuite de nouveau opérationnel

• En cas de défaut d'étanchéité, le message d'erreur
s'affiche de nouveau. Informer le service après-vente
GROHE.

- Remplacer immédiatement la cartouche du filtre, voir
page 11

®

- Fermer la poignée Blue
suffisante et baisser la température ambiante
à 32 °C max

- Laisser refroidir le refroidisseur au moins 10–15 min

- Réinitialiser le message d'erreur E9, voir ci-après

, assurer une ventilation

EC s'affiche à l'écran, la poignée
Blue® clignote en blanc

Aucune gazéification n'a lieu en
position Medium et Sparkling

* Si les erreurs E1 à E7 surviennent trois fois ou plus, veuillez contacter le service après-vente GROHE

• Bouteille de CO2 presque vide ou
n'a pas été réinitialisée

• Bouteille de CO2 vide - Remplacer la bouteille de CO2, voir page 12

- Remplacer la bouteille de CO2 ou la réinitialiser, voir
page 12

28

Service application Ondus

Ce symbole indique que les appareils ne doivent
en aucun cas être jetés avec les déchets

ménagers. Ils doivent impérativement être mis au
rebut séparément conformément aux

Panne Cause Remèdes

Connexion/enregistrement
impossible

Point d'accès (Wi-Fi) du
refroidisseur GROHE Blue
Home introuvable

Échec de l'intégration • Refroidisseur GROHE Blue Home

Réinitialisation du message d'erreur E9 , automatiquement

environ 20 minutes après refroidissement à 32 °C max. ou par
interruption de l'alimentation électrique pendant
environ 30 secondes après le refroidissement.

• Laisser le refroidisseur refroidir au moins 10-15 min

• Appuyer simultanément sur les touches  et , et les maintenir

enfoncées jusqu'à ce que SE clignote à l'écran.

• Relâcher les touches

• Patientez env. 10 sec.

• La capacité restante du filtre s’affiche et le message d'erreur
E9 est réinitialisé

Si EE clignote ou s’il n’est pas possible de résoudre le problème,
couper la tension d’alimentation du refroidisseur/appareil à eau
gazeuse. Noter le numéro de série du refroidisseur/appareil à eau
gazeuse inscrit au dos de l’appareil et s’adresser à un installateur
spécialisé ou bien envoyer un e-mail à l’assistance technique
GROHE à l’adresse [email protected].
Les travaux de réparation au niveau du refroidisseur/appareil à eau
gazeuse GROHE Blue Home doivent être confiés exclusivement
au service après-vente GROHE.

• Aucun compte GROHE disponible

• Compte Google ou Facebook non
enregistré

• Mode de configuration / point
d'accès non activé

hors du champ de réception

Respect de l'environnement et recyclage

Pour des raisons d'hygiène, le retraitement de cartouches utilisées
n'est pas envisageable. Les cartouches de filtre usagées peuvent
être jetées avec les ordures ménagères sans que cela ne présente
de risque.

Un set de recharge pour les bouteilles de CO2 ci-jointes peut être
commandé dans notre boutique en ligne à l'adresse

www.shop.grohe.com.
Le refroidisseur/appareil à eau gazeuse est un appareil électrique
soumis dans de nombreux pays à une obligation de retour et de

reprise. GROHE participe aux différents systèmes de reprise dans
tous les pays concernés.

Lors de la préparation pour l'élimination, l'appareil doit être gardé
en sécurité et le circuit réfrigérant ne doit pas être endommagé.
L'appareil contient un réfrigérant combustible.

- Se connecter avec un nouveau compte GROHE

- Se connecter avec un compte Google ou Facebook
existant

- Sur le refroidisseur GROHE Blue Home, appuyer au
moins 3 secondes sur les touches  et  jusqu'à
ce que l'inscription SE clignote à l'écran, voir page 7,
fig. [1].

- Activer la réception Wi-Fi sur le smartphone et s'assurer
d'une connexion à Internet pendant toute la durée des
opérations. Si les réseaux affichés sont uniquement des
réseaux tiers, contacter le service après-vente GROHE.

- Modifier l'emplacement du routeur

- Utiliser un répéteur Wi-Fi

29

E

Información de seguridad

Los niños de 8 años y mayores y las personas
con capacidades físicas, sensoriales o
mentales reducidas o que no posean la
experiencia ni los conocimientos necesarios
podrán utilizar este producto si están vigilados
o si se les ha explicado como se puede usar el
equipo de forma segura y entienden los
peligros derivados del mismo. No permita que
los niños jueguen con el equipo. Los niños no
podrán realizar la limpieza y el mantenimiento
que corresponde al usuario sin vigilancia.

• El enfriador-carbonatador, la botella de CO

y el

2

sistema de filtro deben estar protegidos en el lugar de
montaje contra daños mecánicos, así como del calor
y la radiación solar directa.
No monte fuentes de ignición ni llamas cerca de
fuentes de calor.

• El enfriador-carbonatador debe colocarse

verticalmente.

• El enfriador-carbonatador no debe abrirse.

• La instalación de la grifería y el enfriador-

carbonatador con cartucho del filtro solo puede
llevarse a cabo en recintos protegidos contra las
heladas.

Evitar peligros derivados del uso de cables de
alimentación de tensión dañados. En caso de
daños, el cable de red lo debe sustituir el
fabricante, el servicio de postventa o una
persona cualificada correspondiente.

El CO2 (dióxido de carbono) es un gas y

no debe

ser

respirado, existe peligro de asfixia.

Solo se podrán

utilizar botellas de CO2 de hasta un

máximo de 450 g. Para su utilización, la superficie libre

debe

ser de como mín. 4 m2.

La botella de CO

está sometida a presión.

2

Solo puede

ponerse en funcionamiento colocada de pie.
Si utiliza botellas de CO2 que no sean originales de

GROHE, pueden producirse daños en el reductor de
presión.

Si se daña el circuito de refrigeración:
Desenchufe el conector de red, ventile la
habitación en la que se encuentra el equipo
durante unos minutos y avise al servicio de
postventa.
El fluido refrigerante que sale a chorro puede
causar lesiones oculares.
El refrigerador R600a es de gas natural con
una sostenibilidad ambiental alta, pero
inflamable. No daña la capa de ozono y no
aumenta el efecto invernadero.

• Según IEC 60320-C13, el cable de conexión a la red
que se adjunta con caja de conexión para aparatos de
frío solo se puede conectar a un enchufe apropiado
de al menos 10 A y protegido por un interruptor
diferencial. Debe resultar posible acceder libremente
al enchufe tras la instalación.

No cierre los orificios de ventilación del
revestimiento del equipo o de la estructura de
los muebles empotrados.

• La instalación no debe transportarse con la botella
de CO2 conectada.

• El usuario no debe realizar tareas de mantenimiento
ni reparación en la botella de CO2 por su cuenta.

• No mojar con agua el enfriador-carbonatador ni los
enchufes directa ni indirectamente durante la
limpieza.

• El enfriador-carbonatador debe estar conectado a
una alimentación de tensión permanente.

• El enfriador-carbonatador está diseñado para su uso

exclusivo en recintos cerrados.

• Al transportar/colocar el enfriador-carbonatador
puede haber entrado fluido refrigerante en las
conducciones. Para asegurarse de que el refrigerante
haya fluido de vuelta, no debe instalarse el enfriador-
carbonatador hasta que haya transcurrido un tiempo
de inactividad
de 24 horas.

• Para lograr un rendimiento de refrigeración óptimo, el
sistema necesita un tiempo de inactividad de 6 horas
tras la instalación.

• No ponga en funcionamiento equipos dañados.

Nota:
GROHE Blue Home no está diseñado para el ámbito
industrial.
El juego de limpieza (n.º de pedido: 40 434 001) y el
adaptador correspondiente
(n.º de pedido: 40 694 000) se pueden comprar en
www.shop.grohe.com.

• Tras la puesta en servicio, el enfriador-carbonatador
no se puede desenchufar.

• El sistema hace que la grifería funcione en inercia
aprox. 1 segundo cada vez que se saca agua
carbonatada.

Notas sobre el software y la conexión a Internet:

• Para garantizar un funcionamiento con todas las
funcionalidades del equipo, tanto el smartphone
utilizado como el enfriador GROHE Blue Home deben
estar conectados a Internet y se debe haber instalado
previamente con éxito el equipo mediante la
aplicación GROHE ONDUS. De lo contrario, el equipo
no se configurará y no se podrán enviar mensajes.

• GROHE adopta todas las medidas necesarias para
garantizar un uso
seguro y correcto. En caso de que terceros quieran
acceder de forma intenciona-da, GROHE recomienda
instalar el firmware más actual o interrumpir el
suministro de corriente del equipo hasta que GROHE
le facilite más información.

30

Utilizar solamente piezas de recambio y accesorios originales.
La utilización de otras piezas conlleva la nulidad de la garantía y
del marcado CE, además de que puede causar lesiones.

El servicio de GROHE debe sustituir el cabezal del filtro una vez
transcurridos cinco años.

Datos técnicos del enfriador-carbonatador:

• Conexión: toma de corriente de pared con conductor protector,
protegida con un fusible de 10 A

• Alimentación de tensión: 230 V CA/50 Hz

• Consumo de potencia máx.: 180 W

• Tipo de protección: IP 21

• Humedad relativa del aire: máx. 75%

• Refrigerante: 0,035 kg-R600a

• Desconexión de seguridad de la bomba: aprox. 4:30 min

• Presión de utilización: min. 0,2 MPa - máx. 1 MPa

• Presión de entrada máx. CO2:0,48MPa

• Presión de refrigerante máxima: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Datos técnicos sanitarios:

• Contenido de agua enfriada en el enfriador-carbonatador: 1,4 l

• Presión de utilización: máx. 0,6 MPa

• Caudal para una presión de trabajo de 0,3 MPa: aprox. 2 l/min

• Temperatura ambiental: 4–32 °C

• Temperatura

– entrada de agua del enfriador-carbonatador: máx. 20 °C
– temperatura del agua enfriada: aprox. 5-10 °C

• Nivel de intensidad acústica L

• Bypass ajustable, ajuste de fábrica: 2

• Capacidad del filtro en la posición Bypass 2

(dureza de carbonatos 17 - 24 °KH): máx. 600 litros

• Acometida del agua

– enfriador-carbonatador: fría-azul

Datos de comprobación eléctrica:

• Clase de software: A

• Clase de contaminación: 2

• Sobretensión transitoria nominal: 2500 V

La comprobación de la compatibilidad electromagnética
(comprobación de emisión de interferencias) se ha llevado a cabo
con la tensión nominal y la corriente nominal.

Datos técnicos de la grifería:

• Presión de trabajo: 0,2 - 0,9 MPa

• Presión de utilización: máx. 1 MPa

• Presión de verificación: 1,6 MPa

Si la presión en reposo es superior a 5 bares, se recomienda
instalar un reductor de presión para alcanzar los valores de
emisión de ruidos.

¡Hay que evitar las diferencias de presión considerables entre las
acometidas del agua fría y del agua caliente!

• Caudal para una presión de trabajo de 3 bares: aprox.7 l/min

• Temperatura

– entrada del agua caliente: máx. 70 °C
– recomendada (ahorro de energía): 60 °C

Acometida del agua: fría - a la derecha

Se permite la desinfección térmica de la grifería.

A (instalación libre): 50 ± 4 dB

p

corresponde a máx. 12 meses

caliente - a la izquierda

Aplicación GROHE ONDUS y conexión a Internet

Un enfriador GROHE Blue conectado a Internet vía WLAN
podrá integrarse y configurarse en la aplicación GROHE ONDUS.
A través de esa aplicación, se pueden enviar notificaciones
mediante notificaciones push.

Se necesita un rúter WLAN con acceso a Internet
(2,4 GHz, IEEE 802.11b/g/n).

Solo se pueden usar canales inalámbricos, WLAN; 1-11.

Instalación de la aplicación:

Apple: Android:

En caso de que se requiriera la actualización de la aplicación o de
los firmware de los equipos, el smartphone deberá estar muy cerca
del enfriador GROHE Blue Home. Así, se podrán controlar y
solucionar posibles interrupciones del funcionamiento.

Condiciones de funcionamiento

Fuentes de interferencias

La unidad de emisor/receptor funciona en una banda de frecuencia
ISM (2,4 GHz). Se debe evitar realizar la instala-ción cerca de
equipos con la misma banda de frecuencia (por ejemplo, equipos
de red inalámbrica, componentes HF, etc. [observar la
documentación del fabricante]).

Obstáculos/barreras

Durante el funcionamiento en condiciones ambientales
desfavorables, en edificios o salas con paredes de hormigón
armado, marcos de hierro y acero o cerca de obstáculos (p. ej.,
muebles) de metal, la recepción por radio se puede ver afectada o
interrumpida. Si procede, debe conectarse un repetidor inalámbrico
WLAN al rúter principal para aumentar el alcance de la señal de
radio.

Instalación y puesta en servicio

GROHE recomienda un armario con una
profundidad mínima de 510 mm.

Lavar a fondo el sistema de tuberías antes y después de la
instalación (observar EN 806).

Ajustar el bypass del cabezal del filtro según la dureza de
carbonatos local y conectar el cartucho del filtro.

La dureza de carbonatos puede determinarse utilizando el papel de
pruebas o consultando al proveedor de agua responsable.

El sistema hace que la grifería funcione en inercia
aprox. 1 segundo cada vez que se saca agua carbonatada.

Nota: Debe asegurarse de que al instalar el enfriador no se
afloje el tubo flexible de entrada de agua debido al
movimiento.

Al transportar/colocar el enfriador-carbonatador puede
haber entrado fluido refrigerante en las conducciones.

Para asegurarse de que el refrigerante haya fluido de
vuelta, no debe instalarse el enfriador-carbonatador hasta

aya transcurrido un tiempo de inactividad de 24 horas.

que h

Instalar la botella de CO2:

Enroscar la botella hasta la resistencia perceptible. Para asegurar
la estanqueidad, la botella se debe enroscar con fuerza hasta el
tope, ¼ de vuelta aprox.

Mando:
Las teclas tienen las siguientes funciones:

 Reset por sustitución de filtro

 Selección de tamaños de filtro y ajuste de la dureza de
carbonatos

 CO2-Restablecer

31

Registrar sistema:

• Pulsar la tecla  y  mantenerla pulsada hasta que SE

parpadee en el Display.

• El punto en el display parpadea mientras el punto de acceso

del enfriador esté activo. (5 min)

• Seguir las indicaciones de la aplicación para la puesta en

servicio.

Indicaciones del display:

¡Atención!
Riesgo de daños
¡Antes de realizar trabajos de mantenimiento en la

instalación debe interrumpirse siempre la alimentación de
tensión y el suministro de CO2! Posteriormente, puede

separarse el conector de enchufe.

En estado de reposo se visualiza la capacidad restante del filtro en
porcentaje.

Con una dureza de carbonatos ≤9° se recomienda utilizar el
filtro de carbón activo (n.º de pedido: 40 547 001).

El mando viene ajustado de fábrica para funcionar con el cartucho
de filtro del tamaño S (n.º ref.: 40 404 001).

Para su funcionamiento con otro cartucho del filtro, el enfriador­carbonatador debe ajustarse correspondientemente.

Limpiar el enfriador-carbonatador

Por razones de higiene, el enfriador-carbonatador debe
limpiarse al menos una vez al año. La limpieza debe realizarse
antes de sustituir el cartucho del filtro para no ensuciar el
cartucho del filtro de repuesto.

Nota: El juego de limpieza (n.º de pedido: 40 434 001) y el

adaptador correspondiente (n.º de pedido: 40 694 000) se pueden
comprar en www.shop.grohe.com.

Servicio

Fallo Causa Solución

Mantenimiento y limpieza

El agua no fluye • El filtro no se ha introducido

correctamente

• Tubos flexibles doblados

• Alimentación de agua interrumpida

E1 en el display, no hay agua
filtrada, la empuñadura Blue

®

• Desconexión de seguridad de la
bomba

parpadea en rojo

E3 en el display, no hay agua
filtrada

• La grifería y el enfriador­carbonatador no están conectados

• Avería en la conexión de enchufe

E5 en el display, no hay agua
filtrada, la empuñadura Blue

®

• El enfriador-carbonatador
funciona mal

parpadea en rojo

E7 en el display, la empuñadura
Blue® parpadea en rojo

• Se ha detectado humedad entre los
enfriadores

- Colocar el filtro recto
(1,5-2 vueltas)

- Comprobar los estrangulamientos en los tubos flexibles

- Abrir la válvula de cierre por completo

- Interrumpir la alimentación de tensión, *
esperar 30 segundos y establecer de nuevo

- Colocar el filtro recto
(1,5-2 vueltas)

- Comprobar los estrangulamientos en los tubos flexibles

- Abrir la válvula de cierre por completo

- Establecer la conexión de enchufe *

- Ponerse en contacto con el servicio de postventa
GROHE

- Interrumpir la alimentación de tensión, *
esperar 30 segundos y establecer de nuevo

- Interrumpir la alimentación de tensión, *
esperar 15 minutos y establecer de nuevo

• Si hubiera humedad por condensación, el enfriador
estaría de nuevo operativo

• Si hubiera una inexactitud, el mensaje de error volvería
a aparecer y se tendría que informar al servicio de
postventa GROHE.

E8 en el display, la empuñadura
Blue® parpadea en naranja

E9 parpadea de forma alterna con
HI en el display

• Capacidad del filtro excedida - Sustituir el cartucho del filtro inmediatamente, véase
la página 11

• El enfriador-carbonatador está

sobrecalentado

- Cerrar la empuñadura Blue®, asegurar la ventilación y
reducir la temperatura ambiental a un máx. de 32 °C

- Dejar que se enfríe el enfriador durante al
menos 10-15 min.

- Restablecer el mensaje de fallo E9, véase más abajo

EC en el display, la empuñadura
Blue® parpadea en blanco

Sin dióxido de carbono en la
posición Medium y Sparkling

• La botella de CO2 está casi vacía o
no se puede reponer

• Vaciar la botella de CO

2

- Sustituya la botella de CO2 o repóngala, véase
la página 12

- Sustituya la botella de CO2 o repóngala, véase
la página 12

* Si surgiera un error del E1 al E7 tres veces o con mayor frecuencia, póngase en contacto con el servicio de
postventa GROHE

32

Servicio de aplicación Ondus

Los equipos con este marcado no deben
desecharse con la basura doméstica, sino que
deben eliminarse por separado de acuerdo con las
normas de cada país.

Fallo Causa Solución

El registro no es posible • No hay ninguna cuenta de GROHE

disponible

• No se ha registrado ninguna cuenta
de Google o Facebook

El punto de acceso (WLAN)
del enfriador GROHE Blue Home
no está visible

Integración fallida • El enfriador GROHE Blue Home

Restablecimiento del mensaje de error E9, de forma automática

aprox. 20 minutos a un máximo de 32 ºC o mediante la interrupción
de la alimentación de tensión aprox. 30 segundos, en ambos casos
tras la refrigeración.

• Dejar que el enfriador se enfríe durante al menos 10-15 min.

• Pulsar las teclas  y  al mismo tiempo y mantenerlas pulsadas

hasta que SE parpadee en el display.

• Soltar la tecla.

• Esperar aprox. 10 s.

• Se muestra la capacidad restante del filtro y se restablece el
mensaje de error E9.

Si parpadea EE o el problema no puede solucionarse, interrumpir
la alimentación de tensión del enfriador. Anotar el número de serie
del enfriador-carbonatador indicado en la parte posterior del equipo
y consultar a un instalador especializado o enviar un correo
electrónico a la línea de atención de servicio técnico GROHE a la
dirección [email protected].

El enfriador-carbonatador GROHE Blue Home solo puede ser
reparado por el servicio de postventa de GROHE.

• El modo de configuración/punto
de acceso no está activado

se encuentra fuera de la zona
de recepción

Medioambiente y reciclaje

Por motivos de higiene, no puede volver a procesar los cartuchos
del filtro ya usados. Los cartuchos del filtro usados pueden
desecharse sin peligro con la basura residual.

Puede adquirir un set de recarga para las botellas de CO2 que se
adjuntan en nuestra tienda en línea en www.shop.grohe.com.

El enfriador-carbonatador es un equipo eléctrico sometido a
obligaciones de devolución y recogida en muchos países. GROHE
utiliza en todos los países relevantes los sistemas de recogida
correspondientes.

Asegúrese al desechar que el equipo se guarda de manera segura
y que el circuito de refrigeración no se haya dañado. El equipo
contiene líquido refrigerante inflamable.

- Registrar con una cuenta de GROHE

- Registrar con una cuenta existente de Google
o Facebook

- Pulsar las teclas  y  en el enfriador GROHE Blue
Home durante al menos 3 segundos hasta que SE
parpadee en el display, véase página 7, fig. [1].

- Activar el WLAN del smartphone a fin de garantizar
un acceso permanente a Internet. En caso de que
solo aparezcan otras redes inalámbricas, póngase
en contacto con el servicio de atención al cliente
de GROHE.

- Cambiar la ubicación del rúter

- Utilizar un repetidor de WLAN

33

I

Informazioni di sicurezza

Il dispositivo può essere utilizzato da
di età non inferiore a 8 anni nonché da persone
con capacità fisiche, sensoriali o mentali ridotte
oppure prive di esperienza e conoscenze,
purché sotto sorveglianza o dopo essere state
informate in merito all'uso sicuro del dispositivo
e ai possibili rischi derivanti.

bambini

la

manutenzione utente non

eseguite da

giochino con il dispositivo. La pulizia e

bambini

senza la sorveglianza

Evitare

devono essere

degli adulti.

Evitare rischi dovuti alla presenza di cavi di
alimentazione di tensione danneggiati. In caso
di danni, il cavo di rete deve essere sostituito
dal costruttore o dal relativo servizio di
assistenza tecnica oppure da persona di pari
qualifica.

(anidride carbonica) è un gas e non deve essere

CO

2

inalato, c’è pericolo di soffocamento.
È possibile utilizzare solo bombole di CO2 da

max. 450 g. Per il loro utilizzo le dimensioni del locale
devono essere di min. 4 m2.

La bombola di CO2 è sotto pressione. Può solo essere
utilizzata in posizione verticale e deve essere protetta

da cadute.
L’impiego di bombole di CO2 GROHE può causare

danni al riduttore di pressione.

In caso di circuito di raffreddamento
danneggiato: Togliere il connettore di rete.
Aerare per alcuni minuti lo spazio in cui si
trova l’apparecchio. Avvisare il servizio
assistenza tecnica.

Il refrigerante fuoriuscendo per effetto della
pressione può causare lesioni agli occhi.

Il refrigerante R600a è un gas naturale con
elevata compatibilità ambientale, ma
infiammabile.

Non danneggia lo strato di ozono e non aumenta
l’effetto serra.

• Il conduttore per il collegamento di rete con presa per
dispositivi di partenza a freddo fornito in dotazione e
conforme allo standard IEC 60320-C13 può essere
collegato esclusivamente a una presa da almeno
10 A con interruttore differenziale. Una volta
terminata l’installazione, la presa deve essere
accessibile.

Non chiudere le aperture per la ventilazione
della copertura del dispositivo o della struttura
dei mobili da incasso.

• L’impianto non deve essere trasportato con la
bombola di CO

collegata.

2

• Non devono essere effettuate manutenzioni o
riparazioni arbitrarie alla bombola di CO

• Durante la pulizia non bagnare direttamente o
indirettamente con acqua il refrigeratore-carbonatore
e la spina.

.

2

che i

bambini

• Il refrigeratore-carbonatore deve essere collegato in

modo durevole all'alimentazione di tensione.

• Sul luogo di montaggio, il refrigeratore-carbonatore e
la bombola di CO2 devono essere protetti da danni

meccanici, nonché dal calore e dalla luce diretta del
sole.
Non montarlo nelle vicinanze di fonti di calore o di
fiamme libere.

• Il refrigeratore-carbonatore deve essere posizionato
verticalmente.

• Il refrigeratore-carbonatore non deve essere aperto.

• L’installazione del rubinetto e del refrigeratore­carbonatore deve essere eseguita solo in ambienti al
riparo dal gelo.

• Il refrigeratore-carbonatore è adatto per l’uso
esclusivo in vani chiusi.

• Durante il trasporto/l’installazione del refrigeratore­carbonatore, nelle tubazioni può entrare del
refrigerante. Per essere sicuri che il refrigerante sia
uscito, il refrigeratore-carbonatore può essere
installato solo dopo un tempo d'inattività di 24 ore.

• Per ottenere una capacità di refrigerazione ottimale, è
necessario attendere un tempo d'inattività di 6ore
dopo l'installazione del sistema.

• Non azionare un apparecchio danneggiato.

Nota:
GROHE Blue Home non è pensato per settori

commerciali.
Il kit di pulizia (n. di ordine: 40 434 001) e il relativo
adattatore (n. di ordine: 40 694 000) possono
essere ordinati su www.shop.grohe.com.

• Dopo la messa in esercizio, non è possibile
disattivare l’alimentazione del refrigeratore­carbonatore.

• A seconda del sistema il rubinetto funziona circa un
secondo dopo ogni spillatura di acqua contenente
anidride carbonica.

Note per il software e il collegamento internet:

• Per permettere all’apparecchio di sfruttare tutte le sue
funzioni, è importante che lo smartphone utilizzato e
il refrigeratore GROHE Blue Home siano collegati a
internet. Inoltre, sull’apparecchio deve essere stata
precedentemente installata correttamente l’app
GROHE ONDUS. Diversamente l’apparecchio
non può essere configurato e quindi potrebbero
non essere trasmessi i messaggi di avviso.

• GROHE mette in atto tutte le misure necessarie per
garantire un utilizzo corretto e sicuro. In caso di
accesso intenzionale di terzi, GROHE raccomanda di
installare la versione più aggiornata del firmware e/o
di scollegare l’apparecchio dalla rete elettrica e di
aspettare nuove istruzioni da GROHE.

34

Impiegare solo pezzi di ricambio e accessori originali. L'utilizzo
di altri componenti comporta il decadimento della garanzia e del
marchio CE e può provocare lesioni.

La testa del filtro deve essere sostituita dopo 5 anni
dall’assistenza GROHE.

Dati tecnici sul refrigeratore-carbonatore:

• Raccordo: presa da muro con conduttore di protezione,
fissata a un fusibile da 10 A

• Alimentazione di tensione: 230 V AC/50 Hz

• Max. potenza assorbita: 180 W

• Tipo di protezione: IP 21

• Umidità atmosferica relativa: max. 75%

• Refrigerante: 0,035 kg - R600a

• Disinserimento di sicurezza pompa: ca. 4:30 min

• Pressione di esercizio: min. 0,2 MPa – max. 1 MPa

•Max. CO

• Pressione max. refrigerante: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Dati tecnico-sanitari:

• Contenuto di acqua raffreddata

nel refrigeratore-carbonatore: 1,4 l

• Pressione di esercizio del sistema: max. 0,6 MPa

• Portata a pressione idraulica di 0,3 MPa: ca. 2 l/min

• Temperatura ambiente: 4 – 32 °C

• Temperatura

– Entrata acqua refrigeratore-carbonatore: max. 20 °C
– Temperatura dell’acqua raffreddata: ca. 5 – 10 °C

• Livello di pressione acustica LpA (disponibile): 50 ± 4 dB

• Bypass regolabile, impostazione di fabbrica: 2

• Capacità filtro con bypass in posizione 2

(durezza dell'acqua 17 - 24 °KH): max. 600 litri

• Raccordo acqua

– Refrigeratore-carbonatore: freddo - blu

Dati elettrici di prova

• Categoria software: A

• Grado di inquinamento: 2

• Tensione impulsiva di taratura: 2500 V

La prova di compatibilità elettromagnetica (prova di resistenza alle
interferenze) è stata eseguita sia con la tensione sia con la corrente
di misurazione.

Dati tecnici rubinetto:

• Pressione idraulica: 0,2–0,9 MPa

• Pressione di esercizio: max. 1 MPa

• Pressione di prova: 1,6 MPa

Per il mantenimento delle emissioni di rumore con le pressioni
statiche al di sopra di 5 bar bisogna installare un riduttore di
pressione.

Evitare grandi differenze di pressione fra il collegamento d'acqua
fredda e quello d'acqua calda!

• Portata con pressione idraulica di 3 bar: ca. 7 l/min

• Temperatura

– Entrata acqua calda: max. 70 °C
– Consigliata (risparmio energetico): 60 °C

Raccordo acqua: fredda – a destra

È possibile effettuare la disinfezione termica del rubinetto.

Pressione di entrata: 0,48 MPa

2

corrispondente a max. 12 mesi

calda – a sinistra

Installazione app GROHE ONDUS e collegamento
a internet

Un refrigeratore GROHE Blue collegato a internet tramite WiFi può
essere collegato e configurato nell’app GROHE ONDUS. Grazie
a questa app è possibile generare avvisi o allarmi in forma di
notifiche push.

È necessario un router WLAN con accesso a internet
(2,4 GHz, IEEE 802.11b/g/n).

È possibile utilizzare solo i canali WLAN 1-11.

Installazione dell’app.:

Apple: Android:

Se è necessario aggiornare l’app o il firmware del dispositivo,
l’apparecchio deve trovarsi vicino al refrigeratore GROHE Blue
Home. In questo modo è possibile controllare e risolvere eventuali
interruzioni del funzionamento.

Condizioni di utilizzo

Fonti di disturbo

L'unità ricetrasmittente funziona nella banda di frequenza
ISM (2,4 GHz). Evitare l’installazione in prossimità di apparecchi
che occupano gli stessi canali (es. dispositivi WLAN, componenti
HF, ecc. [osservare la documentazione del fabbricante!]).

Ostacoli/barriere

In caso di utilizzo in condizioni ambientali sfavorevoli, in edifici/
ambienti con pareti in cemento armato, intelaiature in acciaio o
ferro, o in prossimità di ostacoli (es. mobili) in metallo, la ricezione
potrebbe essere disturbata e interrotta. Se necessario, bisogna
collegare un ripetitore WLAN al router in modo da amplificare la
copertura del segnale radio.

Installazione e messa in esercizio

GROHE consiglia una profondità armadio di
almeno 510 mm.

Prima e dopo l'installazione, effettuare un lavaggio profondo
del sistema delle tubature (osservare la normativa EN 806).

Regolare il bypass della testa del filtro in base alla durezza
dell’acqua locale e collegare la cartuccia del filtro.

La durezza dell'acqua può essere rilevata con l’ausilio di test a
strisce oppure richiesta presso l'ente locale di approvvigionamento
acque.

A seconda del sistema il rubinetto funziona circa un secondo
dopo ogni spillatura di acqua contenente anidride carbonica.

Nota: assicurarsi che, durante l’installazione del refrigeratore,
il tubo di mandata dell’acqua non si allenti a causa del
movimento.

Durante il trasporto/l’installazione del refrigeratore­carbonatore, nelle tubazioni può entrare del refrigerante.

Per essere sicuri che il refrigerante sia uscito, il
refrigeratore-carbonatore può essere installato solo dopo
un tempo d'inattività di 24 ore.

Installare la bombola di CO2:

Avvitare la bombola finché non si incontra una resistenza tangibile.
Per garantire la tenuta è necessario che, dopo l'arresto, la bombola
venga avvitata ulteriormente di circa 1/4 di rotazione.

Unità di comando:
I tasti hanno le seguenti funzioni:

 Reset cambio filtro

 Selezione misura filtro e regolazione della durezza dell'acqua

 CO2-Reset

35

Abilitazione del sistema:

• Tenere premuti contemporaneamente i tasti  e  fino a quando

sul display non lampeggia SE.

• Il punto sul display lampeggia fino a che l’accesso del

refrigeratore è attivo. (5 min)

• Per la messa in esercizio seguire le istruzioni dell’app.

Indicazione sul display:

In posizione di riposo la capacità residua del filtro viene indicata in
percentuale.

Se la durezza dell’acqua è ≤ 9°, si raccomanda di utilizzare il
filtro a carboni attivi (numero di ordine: 40 547 001).

Il refrigeratore-carbonatore è impostato in fabbrica per l’utilizzo con
la cartuccia filtro S-Size (numero di ordine: 40 404 001).

In caso di utilizzo con un’altra cartuccia filtro, è necessario
adeguare le impostazioni del refrigeratore-carbonatore.

Attenzione!
Pericolo di danneggiamento!
Durante le operazioni di manutenzione all’impianto si deve

generalmente escludere l’alimentazione di tensione e
interrompere l’alimentazione CO

possibile staccare il connettore a innesto.
Pulizia del refrigeratore-carbonatore

Per motivi igienici, il refrigeratore-carbonatore deve essere
lavato almeno una volta all’anno. La pulizia deve essere
effettuata prima di sostituire la cartuccia del filtro per non
sporcare la cartuccia di ricambio.

Nota: Il kit di pulizia (n. di ordine: 40 434 001) e il relativo
adattatore (n. di ordine: 40 694 000) possono essere ordinati
su www.shop.grohe.com.

Assistenza

Guasto Causa Rimedio

Manutenzione e pulizia

. Successivamente è

2

Mancato scorrimento dell’acqua • Filtro non inserito correttamente

• Flessibili piegati

• Erogazione dell'acqua interrotta

Sul display viene visualizzato E1,
l’acqua non viene filtrata, la
manopola Blue® lampeggia in
rosso

Sul display viene visualizzato E3,
l’acqua non viene filtrata

Sul display viene visualizzato E5,
l’acqua non viene filtrata, la mano­pola Blue® lampeggia in rosso

Sul display viene visualizzato E7,
la manopola Blue® lampeggia in

rosso

Sul display viene visualizzato E8,
la manopola Blue® lampeggia in

arancione

Sul display vengono visualizzati
alternativamente E9 e HI

Sul display viene visualizzato EC,
la manopola Blue

bianco

Non c’è anidride carbonica in
posizione Medium e Sparkling

®

lampeggia in

• Disinserimento di sicurezza pompa - Interrompere l’alimentazione di tensione, *

• Il rubinetto e il refrigeratore-

carbonatore non sono collegati

• Collegamento a spina difettoso

• Mancato funzionamento del

refrigeratore-carbonatore

• Umidità rilevata all’interno del

refrigeratore

• Superamento della capacità del

filtro

• Surriscaldamento del refrigeratore-

carbonatore

• Bombola di CO2 quasi vuota o non

ripristinata

• Bombola di CO2 vuota - Sostituire la bombola di CO2, vedere pagina 12

- Inserire il filtro in modo diritto
(11/2–2 giri)

- Controllare l’eventuale presenza di ammaccature sui
flessibili

- Aprire completamente le valvole di intercettazione

attendere 30 secondi e poi ripristinarla

- Inserire il filtro in modo diritto (1

- Controllare l’eventuale presenza di ammaccature sui
flessibili

- Aprire completamente le valvole di intercettazione

- Effettuare il collegamento a spina *

- Rivolgersi al servizio assistenza tecnica GROHE

- Interrompere l’alimentazione di tensione, *
attendere 30 secondi e poi ripristinarla

- Interrompere l’alimentazione di tensione, *
attendere 15 secondi e poi ripristinarla

• Se si tratta di condensa, dopo la procedura il
refrigeratore sarà di nuovo pronto per l’uso

• In caso di mancanza di tenuta, il messaggio di errore
verrà visualizzato nuovamente e sarà necessario
informare il servizio assistenza tecnica GROHE.

- Sostituire subito la cartuccia del filtro, vedere pagina 11

- Chiudere la manopola Blue®, garantire un’aerazione
sufficiente e ridurre la temperatura ambiente a
max. 32 °C

- Lasciar raffreddare il refrigeratore per almeno 10-15 min.

- Resettare il messaggio di errore E9, vedere in basso

- Sostituire o ripristinare la bombola di CO2, vedere
pagina 12

1

/2–2 giri)

* Se gli errori da E1 a E7 si verificano per tre o più volte, contattare il servizio assistenza tecnica GROHE

36

Assistenza Ondus App

I dispositivi con questo marchio non fanno parte dei
rifiuti domestici, ma devono essere smaltiti
secondo le norme specifiche del Paese.

Guasto Causa Rimedio

Connessione/Registrazione
non consentita

Punto di acceso (WiFi) del
refrigeratore GROHE Blue
Home non visibile

Integrazione non riuscita • Il refrigerarore GROHE Blue Home

Annullamento del messaggio di errore E9, in automatico ca. 20

minuti dopo il raffreddamento a una temperatura massima di 32 °C
oppure, a seguito di interruzione dell'alimentazione di tensione,
ca. 30 secondi dopo il raffreddamento.

• Lasciar raffreddare il refrigeratore per almeno 10 -15 minuti

• Tenere premuti contemporaneamente i tasti  e  fino a quando

sul display non lampeggia SE.

• Rilasciare i tasti

• Attendere ca. 10 sec.

• Viene visualizzata la capacità residua del filtro e resettato il
messaggio di errore E9

Se sul display lampeggia EE o non è possibile risolvere il
problema, interrompere l’alimentazione di tensione del
refrigeratore-carbonatore. Prendere nota del numero di serie del
refrigeratore-carbonatore sul retro dell’apparecchio e rivolgersi a un
installatore specializzato oppure contattare per e-mail l’assistenza
Hotline GROHE all’indirizzo [email protected].

Il refrigeratore-carbonatore GROHE Blue Home può solo essere
riparato dal Servizio Assistenza tecnica GROHE.

• Nessun account GROHE

• Non collegato con un account
Google o Facebook

• Modalità di configurazione/Punto
di accesso non attivato

è al di fuori del campo di ricezione

Ambiente e riciclaggio

Per motivi igienici, il riciclo delle cartucce dei filtri usate non è
consentito. Le cartucce dei filtri usate possono essere smaltite
senza pericolo nei rifiuti domestici.

È possibile acquistare il kit di riempimento delle bombole di CO2
nel nostro shop online all'indirizzo www.shop.grohe.com.
Il refrigeratore-carbonatore è un apparecchio elettrico soggetto in

molti Paesi a obblighi di reso e restituzione. GROHE partecipa in
tutti i Paesi principali ai corrispondenti sistemi di restituzione.

Al momento della preparazione allo smaltimento, si prega di fare
attenzione a mettere in sicurezza i dispositivi per non danneggiare
il circuito del refrigerante. L’apparecchio contiene un refrigerante
infiammabile.

- Tramite un account GROHE

- Tramite un account Google o Facebook già esistente

- Premere sul refrigeratore GROHE Blue Home i tasti 

e  per almeno 3 secondi, fino a che SE inizia a
lampeggiare sul display, vedi pagina 7 fig. [1].

- Attivare la connessione WiFi sullo smartphone e
verificare di disporre di una connessione stabile
a internet. Nel caso venissero visualizzate solo altre
reti wireless, contattare il servizio clienti di GROHE.

- Modificare la posizione del router

- Utilizzare il ripetitore WiFi

37

NL

Veiligheidsinformatie

Dit apparaat mag door kinderen
vanaf 8 jaar en ouder en door personen met
verminderde fysische, zintuiglijke of mentale
vermogens of een gebrek aan ervaring en
kennis worden gebruikt, mits zij onder toezicht
staan of de nodige instructies hebben
gekregen voor een veilig gebruik van het
apparaat en de daaruit voortvloeiende gevaren
begrijpen. Kinderen mogen niet met het
apparaat spelen. De reiniging en het

gebruikersonderhoud mogen zonder toezicht
niet door kinderen worden uitgevoerd.

• De CO2-fles mag niet eigenhandig worden
onderhouden of gerepareerd.

• Tijdens het reinigen koeler-carbonateur en stekker
niet direct of indirect met water afspoelen.

• De koeler-carbonateur moet op een ononderbroken
voedingsbron zijn aangesloten.

• Zowel de koeler-carbonateur als de CO2 -fles en het
filtersysteem moeten op de inbouwlocatie tegen

zowel mechanische beschadiging als tegen warmte
en direct zonlicht worden beschermd.
Monteer het apparaat niet in de buurt van
warmtebronnen, ontstekingsbronnen of open vuur.

• De koeler-carbonateur moet rechtopstaand worden
gepositioneerd.

Voorkom gevaar als gevolg van beschadigde
voedingskabels. Bij beschadiging moet de
voedingskabel door de fabrikant, de
klantenservice of door hiervoor geschoold
personeel worden vervangen.

CO

(koolstofdioxide) is een gas dat vanwege

2

verstikkingsgevaar niet mag worden ingeademd.
Er mogen uitsluitend CO2-flessen met een

maximumgewicht van 450 g worden gebruikt. Gebruik
deze flessen alleen in ruimten met een vrije

oppervlakte van minimaal 4 m

2

.

De CO2-fles-fles staat onder druk. De fles mag alleen
rechtopstaand in gebruik worden genomen.

Bij gebruik van andere dan de originele GROHE CO2
flessen kan het drukreduceerventiel beschadigd raken.

In het geval van een beschadigd koelcircuit:
Trek de voedingsstekker eruit. Lucht de ruimte

waarin het apparaat staat enkele minuten.
Informeer de klantenservice.

Uitsproeiend koelmiddel kan leiden tot
oogletsel.

Het koelmiddel R600a is een natuurlijk gas dat

milieuvriendelijk maar brandbaar is.
Het schaadt de ozonlaag niet en draagt niet bij aan het

broeikaseffect.

• De meegeleverde voedingskabel met stekkerdoos
voor koelapparaten conform IEC 60320-C13 mag
uitsluitend worden aangesloten op een geschikte
stekkerdoos van minimaal 10 A en met een
aardlekschakelaar. De stekkerdoos moet na de
installatie vrij toegankelijk zijn.

Dicht ventilatieopeningen in de
apparaatbekleding of de behuizing van
inbouwmeubels niet af.

• De installatie mag niet met aangesloten
CO

-fles worden vervoerd.

2

• De koeler-carbonateur mag niet worden geopend.

• De kraan en koeler-carbonateur met filterpatroon

mogen alleen in vorstvrije ruimtes worden
geïnstalleerd.

• De koeler-carbonateur is uitsluitend geschikt voor

gebruik in gesloten ruimtes.

• Tijdens vervoer/installatie van de koeler-carbonateur
kan koelvloeistof in de leidingen zijn gelopen. Om er
zeker van te zijn dat de koelvloeistof is teruggelopen
mag de koeler-carbonateur pas na een rusttijd van 24
uur worden geïnstalleerd.

• Voor optimale koelprestaties heeft het systeem na de
installatie een rusttijd van 6uur nodig.

• Neem een beschadigd apparaat niet in gebruik.

Aanwijzing:
De GROHE Blue Home is niet bedoeld voor

commercieel gebruik.
De reinigingsset (bestelnr.: 40 434 001) en de
bijhorende adapter (bestelnr.: 40 694 000) kunnen
via www.shop.grohe.com worden besteld.

• Na de ingebruikname mag de koeler-carbonateur niet
van het stroomnet worden losgekoppeld.

• Na het tappen van koolzuurhoudend water loopt de
kraan, afhankelijk van het systeem, ca.

Aanwijzingen voor software en internetverbinding:

• Voor het veiligstellen van de werking van het
apparaat met alle functionaliteiten, moeten zowel
de gebruikte smartphone als de GROHE Blue Home
Cooler met het internet verbonden zijn en moet het
apparaat van tevoren succesvol zijn geïnstalleerd via
de GROHE ONDUS App. Anders wordt het apparaat
niet geconfigureerd en kunnen er geen berichten
worden verzonden.

• GROHE neemt alle noodzakelijke maatregelen om
een veilig en correct gebruik te garanderen. Als blijkt
dat derden zich moedwillig toegang tot het systeem
hebben verschaft, adviseert GROHE om de nieuwste
firmware te installeren en/of het apparaat los te
koppelen van de elektrische voeding, totdat GROHE
nadere informatie verstrekt.

38

Gebruik uitsluitend originele reserveonderdelen en
toebehoren. Het gebruik van andere onderdelen leidt tot het
vervallen van de garantie en het CE-keurmerk en kan
verwondingen veroorzaken.

De filterkop moet na een periode van 5 jaar door de GROHE

Service worden vervangen.

Technische gegevens koeler-carbonateur:

• Aansluiting: wandcontactdoos met beveiligde leiding,
via een 10 A zekering beveiligd

• Voeding: 230 V AC/50 Hz

• Max. vermogensverbruik: 180 W

• Klassering: IP 21

• Relatieve luchtvochtigheid: max. 75%

• Koelmiddel: 0,035 kg – R600a

• Veiligheidsuitschakeling pomp: ca. 4,30 min

• Werkdruk: min. 0,2 MPa - max. 1 MPa

•Max. CO2 Ingangsdruk: 0,48 MPa

• Max. koelmiddeldruk: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitairtechnische gegevens:

• Inhoud gekoeld water in de koeler-carbonateur: 1,4 l

• Werkdruk: max. 0,6 MPa

• Capaciteit bij 0,3 MPa stromingsdruk: ca. 2 l/min

• Omgevingstemperatuur: 4 – 32 °C

• Temperatuur

– wateringang koeler-carbonateur: max. 20 °C
– temperatuur van het gekoelde water: ca. 5 – 10 °C

• Geluidsdrukniveau LpA (vr ijst aand ): 50 ± 4 dB

• Instelbare bypass, instelling af fabriek: 2

• Filtercapaciteit bij bypass stand 2

(carbonaathardheid 17 – 24° dH): max. 600 liter

komt overeen metmax. 12 maanden

• Wateraansluiting

– koeler-carbonateur: koud – blauw

Elektrische testgegevens:

• Softwareklasse: A

• Verontreinigingsgraad: 2

• Bemeten stootspanning: 2500 V

De test van de elektromagnetische compatibiliteit (storingstest) is
met de bemeten spanning en de bemeten stroom uitgevoerd.

Technische gegevens kraan:

• Stromingsdruk: 0,2 – 0,9 MPa

• Werkdruk: max. 1 MPa

• Testdruk: 1,6 MPa

Voor het nakomen van de geluidswaarden dient bij statische
drukken boven 5 bar een drukreduceerventiel te worden
ingebouwd.

Voorkom hoge drukverschillen tussen de koud- en
warmwateraansluiting!

• Capaciteit bij 3 bar stromingsdruk: ca. 7 l/min

• Temperatuur

- warmwateringang: max. 70 °C

- aanbevolen (energiebesparing): 60 °C

Wateraansluiting: koud – rechts

warm – links

Thermische desinfectie van de kraan is mogelijk.

GROHE ONDUS-app en internetverbinding

Een GROHE Blue Home Cooler die via WLAN met het internet is
verbonden, kan in de GROHE ONDUS App worden toegevoegd en
geconfigureerd. Berichten kunnen via deze app worden verzonden
in de vorm van pushmeldingen.

Een WLAN-router met internettoegang
(2,4 GHz, IEEE 802.11b/g/n) is noodzakelijk.

Alleen WLAN-kanalen 1 - 11 kunnen worden gebruikt.

De app installeren:

Apple: Android:

Wanneer de app of de firmware van het apparaat moet worden
bijgewerkt, moet de smartphone in de buurt van de GROHE Blue
Home Cooler zijn. Zo kunnen eventueel veroorzaakte
onderbrekingen van de functie worden gecontroleerd en verholpen.

Gebruiksvoorwaarden

Stoorbronnen

De zender-/ontvangereenheid werkt in het ISM-frequentie-bereik
(2,4 GHz). Vermijd de installatie in de buurt van apparaten met een
identiek frequentiebereik (bijv. WLAN-apparaten, HF-componenten
etc. (let op de documentatie van de fabrikant!)).

Obstakels/barrières

Bij bedrijf in ongunstige omgevingsomstandigheden, in gebouwen/
ruimten met betonnen wanden, staal- of ijzerconstructies, of in de
buurt van obstakels (bv. meubels) van metaal, kan de
netwerkontvangst worden gestoord of worden onderbroken. In
sommige gevallen moet het bereik van het netwerksignaal worden
vergroot met een WLAN-repeater, die met de hoofdrouter moet
worden gekoppeld.

Installatie en ingebruikname

GROHE adviseert een kastdiepte van
min. 510 mm.

Spoel de leidingen grondig vóór en na het installeren
(houd rekening met EN 806)!

Stel de bypass van de filterkop in conform de plaatselijke
carbonaathardheid en sluit het filterpatroon aan.

De carbonaathardheid kan met behulp van de bijgevoegde teststrip
worden bepaald of bij uw waterbedrijf worden opgevraagd.

Na het tappen van koolzuurhoudend water loopt de kraan,
afhankelijk van het systeem, ca. 1 seconde door.

Aanwijzing: Zorg ervoor dat tijdens het plaatsen van de koeler
de watertoevoerslang niet door beweging losraakt.

Tijdens vervoer/installatie van de koeler-carbonateur kan
koelvloeistof in de leidingen zijn gelopen.

Om er zeker van te zijn dat de koelvloeistof is
teruggelopen mag de koeler-carbonateur pas na een
rusttijd van 24 uur worden geïnstalleerd.

CO2-fles installeren:

Schroef de schroef in totdat u weerstand voelt. De fles moet na de
aanslag nog circa een kwartslag vaster worden geschroefd, om de
lekdichtheid te garanderen.

Besturing:
De knoppen hebben de volgende functies:

 Restcapaciteit van het filter terugzetten na vervanging van het
filterpatroon

 Filterformaat kiezen en de carbonaathardheid instellen
 CO2-waarde resetten

39

Aanmelden bij het systeem:

• Druk de knoppen  en  gelijktijdig in en houd ze ingedrukt tot

SE in het display knippert.

• De stip op het display knippert zolang de access point van

de koeler actief is. (5 min)

• Voor de ingebruikname moeten de aanwijzingen van de app

worden opgevolgd.

Weergaven op het display:

Wanneer het filter niet in gebruik is, wordt de restcapaciteit van het
filter in procenten weergegeven.

Bij een carbonaathardheid ≤ 9° wordt het gebruik van een
actieve koolfilter (bestelnr. 40 547 001) aanbevolen.

Af fabriek is de koeler-carbonateur ingesteld voor gebruik met
filterpatroon S (bestelnr.: 40 404 001).

Bij gebruik van andere filterpatronen moet de koeler-carbonateur
daarop worden afgestemd.

Attentie!
Gevaar voor beschadiging!
Schakel bij onderhoudswerkzaamheden aan de installatie

altijd eerst de voeding en de CO
de stekkeraansluiting worden losgekoppeld.

De koeler-carbonateur reinigen

De koeler-carbonateur moet om hygiënische redenen ten
minste eenmaal per jaar worden gereinigd. Voer de reiniging uit
alvorens de filterpatroon te vervangen, zodat de
reservefilterpatroon niet verontreinigd raakt.

Aanwijzing: De reinigingsset (bestelnr.: 40 434 001) en de
bijhorende adapter (bestelnr.: 40 694 000) kunnen via

www.shop.grohe.com worden besteld.

Service

Storing Oorzaak Oplossing

Onderhoud en reiniging

-toevoer uit! Daarna kan

2

Water stroomt niet • Het filter is niet juist geplaatst

• De slangen zijn geknikt

• De watertoevoer is onderbroken

E1 in display, geen gefilterd water,
Blue®-handgreep knippert rood

E3 in display, geen gefilterd water • Kraan en koeler-carbonateur zijn

E5 in display, geen gefilterd water,
Blue®-handgreep knippert rood

E7 in display, Blue®-handgreep
knippert rood

E8 in display, Blue®-handgreep
knippert oranje

E9 knippert afgewisseld met HI in
display

EC in display, Blue®-handgreep
knippert wit

Geen koolzuur in stand Medium en
Sparkling

• Veiligheidsuitschakeling pomp - Onderbreek de voeding, *

niet verbonden

• Stekkeraansluiting defect

• Storing in de koeler-carbonateur - Onderbreek de voeding, *

• Vocht binnen de koeler vastgesteld - Voeding onderbreken, *

• Filtercapaciteit overschreden - Filterpatroon meteen vervangen, zie pagina 11

• Koeler-carbonateur oververhit

•CO2-fles is bijna leeg of wordt niet
terugzetten

•CO2-fles is leeg - CO2-fles vervangen, zie pagina 12

- Zet het filter er recht in
(11/2–2 omwentelingen)

- Controleer de slangen op knikken

- Open de afsluitkleppen volledig

wacht 30 seconden, en sluit de voeding opnieuw aan

- Zet het filter er recht in

1

(1

/2–2 omwentelingen)

- Controleer de slangen op knikken

- Open de afsluitkleppen volledig

- Stekkeraansluiting tot stand brengen *

- Neem contact op met de GROHE klantenservice

wacht 30 seconden, en sluit de voeding opnieuw aan

wacht 15 minuten, en sluit de voeding opnieuw aan

• In het geval van condensatievocht is de koeler daarna
weer bedrijfsklaar

• Bij een lekkage treedt de foutmelding opnieuw op en
moet de GROHE klantenservice worden geïnformeerd.

®

- Sluit de Blue
verlaag de omgevingstemperatuur tot max. 32 °C

- Koelsysteem minstens 10 – 15 min. laten afkoelen

- Reset de foutmelding E9, zie hieronder

-CO2-fles vervangen resp. terugzetten, zie pagina 12

-handgreep, zorg voor beluchting en

* Als de foutmeldingen E1 t/m E7 meer dan drie keer optreden, moet contact met de GROHE klantenservice worden
opgenomen

40

Service Ondus App

Apparaten voorzien van dit keurmerk horen niet
thuis in het restafval, maar moeten volgens de
nationale voorschriften gescheiden worden
afgevoerd.

Storing Oorzaak Oplossing

Inloggen/registreren niet mogelijk • Geen GROHE-account ter

beschikking

• Google- of Facebook-account niet
aangemeld

Accesspoint (WLAN) van de
GROHE Blue Home Cooler niet
zichtbaar

Integratie mislukt • GROHE Blue Home Cooler buiten

Resetten van de foutmelding E9, automatisch na ongeveer

20 minuten na afkoeling tot maximaal 32 °C of door het ongeveer
30 seconden onderbreken van de voeding na het afkoelen.

• Laat het koelsysteem minstens 10-15 min. afkoelen

• Druk de knoppen  en  gelijktijdig in en houd ze ingedrukt tot

SE op het display knippert.

• Laat de knoppen los

• Wacht ca. 10 sec.

• De restcapaciteit van het filter wordt weergegeven en de
foutmelding E9 is gereset

Als EE knippert of als het probleem niet kan worden verholpen,
schakel dan de voeding van de koeler-carbonateur uit. Noteer het
serienummer van de koeler-carbonateur dat u vindt aan de
achterzijde van het apparaat en neem contact op met de
GROHE-klantenservice of stuur een e-mail naar de service-hotline
van de firma GROHE via [email protected].

De GROHE Blue Home koeler-carbonateur mag alleen door de
GROHE klantenservice worden gerepareerd.

• Configuratiemodus / accesspoint
niet geactiveerd

het ontvangstbereik

Milieu en recycling

Vanwege hygiënische redenen kunnen gebruikte filterpatronen niet
worden hergebruikt. Gebruikte filterpatronen kunnen zonder risico
via het huisvuil worden afgevoerd.

Een bijvulset voor de bijbehorende CO2-fles kan in onze online
winkel op www.shop.grohe.com worden aangeschaft.

De koeler-carbonateur is een huishoudelijk apparaat waarvoor in
veel landen inzamelingseisen gelden. In die landen neemt GROHE
deel aan de geldende inzamelingssystemen.

Let er bij het klaarmaken voor verwijdering op dat de apparaten
veilig worden opgeslagen en dat het koelmiddelsysteem niet wordt
beschadigd. Het apparaat bevat brandbaar koelmiddel.

- Registreren via een nieuw GROHE-account

- Aanmelden met een bestaand Google- of Facebook­account

- Houd de toetsen  en  op de GROHE Blue Home
Cooler ten minste 3 seconden ingedrukt totdat SE op
het display knippert, zie pagina 7 afb. [1].

- Activeer WLAN op uw smartphone en zorg voor
permanente toegang tot internet. Als alleen andere
draadloze netwerken worden weergegeven, neem
dan contact op met de GROHE-klantenservice.

- De locatie van de router wijzigen

- WLAN-repeater gebruiken

41

S

Säkerhetsinformation

Denna apparat får användas av barn i åldern
8 år och äldre och personer med nedsatt
fysisk, sensorisk eller mental förmåga eller
personer med brist på erfarenhet och kunskap,
om de övervakas eller har fått instruktioner om
säker användning av apparaten och förstår de
resulterande farorna. Barn får inte leka med
apparaten. Rengöring och användarunderhåll
får inte utföras av barn utan tillsyn.

Undvik fara orsakad av skadade
spänningsförsörjningskablar. Om elkabeln är
skadad måste den bytas ut av tillverkaren eller
kundservice eller en liknande kvalificerad
person.

CO2 (koldioxid) är en gas och får inte andas in –
kvävningsrisk.

Endast CO
När dessa används måste rumsstorleken vara min. 4
m2.

CO2-flaskan står under tryck. Den får endast
användas i upprättstående läge.
Användning av CO2-flaskor som inte är original från
GROHE kan orsaka skador på tryckreduceraren.

Den skadar inte ozonlagret och ökar inte
växthuseffekten.

• Den bifogade elledningen med kontaktdon enligt
IEC 60320-C13 får endast anslutas till ett lämpligt
vägguttag med minst 10 A, skyddat med
jordfelsbrytare. Det måste gå att komma åt
vägguttaget efter installationen.

-flaskor upp till max. 450 g får användas.

2

Vid skadad kylkrets:

Dra ut elkontakten. Lufta rummet som
apparaten står i några minuter. Kontakta
kundservice.

Utsprutande köldmedium kan orsaka
ögonskador.

Köldmediet R600a är en miljövänlig, men
brännbar naturgas.

• Carbonatorn måste vara ansluten till en permanent

spänningsförsörjning.

• Carbonatorn samt CO2 -flaskan och filtersystemet

måste skyddas mot mekaniska skador samt mot
värme och direkt solsken på monteringsplatsen.
Apparaten får inte monteras i närheten av
värmekällor, andra antändningskällor eller öppen eld.

• Carbonatorn måste placeras upprättstående.

• Carbonatorn får inte öppnas.

• Installationen av blandare och carbonator med

filterpatron får endast genomföras i frostfria
utrymmen.

• Carbonatorn är endast lämplig för användning i

stängda utrymmen.

• Kylvätska kan hamna i ledningarna vid transport/
uppställning av carbonatorn. Kylaren/carbonatorn får
först installeras efter en vilotid på 24 timmar, för att
säkerställa att kylvätskan har runnit tillbaka.

• För optimal kylningsprestanda kräver systemet en
vilotid på 6timmar efter installationen.

• Använd aldrig en skadad apparat.

Anvisning:

GROHE Blue Home är inte avsedd för användning
på företag.
Rengöringssatsen (best.- nr.: 40 434 001) och
tillhörande adapter (best.- nr.: 40 694 000) kan
beställas på www.shop.grohe.com.

• Carbonatorn får inte kopplas från sin strömkälla efter
att den tagits i drift.

• Blandaren har en systemspecifik efterrinningstid på
ca 1 sekund efter varje tappning av kolsyrat vatten.

Anvisningar för programvara och
internetanslutning:

• För att säkerställa att alla funktioner finns
tillgängliga vid användning av enheten, måste både
smartphonen som används och GROHE Blue Home­kylaren vara anslutna till internet och enheten måste
ha installerats via GROHE ONDUS-appen. Annars
konfigureras inte apparaten och inga meddelanden
kan skickas.

Blockera inte ventilöppningar i apparatens
hölje eller i väggfasta möbler.

• Anläggningen får inte transporteras med

CO2 -flaskan ansluten.

• Underhåll på och reparation av CO2 -flaskan får inte
ske egenmäktigt.

• Carbonatorn och kontakten får inte direkt eller
indirekt sprutas av med vatten vid rengöring.

• GROHE vidtar alla nödvändiga åtgärder för att
garantera säker och korrekt användning. I händelse
av ett avsiktligt angrepp från tredje part
rekommenderar GROHE att installera den senaste
programvaran och/eller koppla bort enheten från
elnätet tills mer information från GROHE har erhållits.

42

Använd endast originalreservdelar och tillbehör. Om andra
delar används upphör garantin och CE-märkningen att gälla, och
risk för personskador uppstår.

Filterhuvudet måste bytas ut efter 5 år via GROHE Service.

Tekniska data – carbonator:

• Anslutning: vägguttag med skyddsledare,
säkrad med en 10 A-säkring

• Spänningsförsörjning: 230 V AC/50 Hz

• Max. effektupptagning: 180 W

• Skyddsklass: IP 21

• Relativ luftfuktighet: max. 75%

• Kylmedel: 0,035 kg – R600a

• Säkerhetsfrånkoppling pump: ca 4:30 min

• Drifttryck: min. 0,2 MPa - max. 1 MPa

•Max. CO2 ingångstryck: 0,48 MPa

• Max. kylvätsketryck: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitärtekniska data:

• Innehåll kylt vatten i carbonator: 1,4 l

• Systemtryck: max. 0,6 MPa

• Kapacitet vid 3 bar flödestryck: ca. 2 l/min

• Omgivningstemperatur: 4 – 32 °C

• Temperatur

– vattentillopp carbonator: max. 20 °C
– temperatur på kylt vatten: ca. 5 – 10 °C

• Ljudtrycksnivå L

• Inställbar bypass, fabriksinställning: 2

• Filterkapacitet vid bypass läge 2

(karbonathårdhet 17–24 °KH): max. 600 liter

• Vattenanslutning

– carbonator: kallt – blått

Elektriska testdata:

• Software-klass: A

• Föroreningsgrad: 2

• Mätspänning: 2500 V

Kontrollen av den elektromagnetiska känsligheten (störkontroll)
genomfördes med mätspänningen och mätströmmen.

Tekniska data – blandare:

• Flödestryck: 0,2 – 0,9 MPa

• Drifttryck: max. 1 MPa

• Kontrolltryck: 1,6 MPa

För att rekommenderade ljudvolymsvärden inte ska överstigas
skall en tryckreducerare installeras om vilotrycket överstiger 5 bar.

Större tryckdifferenser mellan kall- och varmvattenanslutningen
måste undvikas!

• Genomflöde vid 3 bar flödestryck : ca 7l/min

• Temperatur

– varmvattentillopp: max. 70 °C
– rekommenderat (energibesparing): 60 °C

Vattenanslutning kallt - höger

Termisk desinfektion av blandaren är möjlig.

A (fristående): 50 ± 4 dB

p

motsvarar max. 12 månader

varmt - vänster

GROHE ONDUS-appen och anslutning till internet

När GROHE Blue-kylaren är ansluten till internet via WLAN
kan den kopplas till och konfigureras i GROHE ONDUS-appen.
Via appen kan meddelanden skickas i form av push-meddelanden.

För att kunna använda apparaten krävs en WLAN-router med
internetåtkomst (2,4 GHz, IEEE 802.11b/g/n).

Den kan endast använda WLAN-kanalerna 1–11.

Installation av appen:

Apple: Android:

Om appen eller apparatens fasta programvara behöver uppdateras
måste smartphonen befinna sig i omedelbar närhet av GROHE
Blue Home-kylaren. Då kan eventuella avbrott i funktionen
kontrolleras och åtgärdas.

Driftvillkor

Störningskällor

Sändar-/mottagarenheten arbetar på ISM-frekvens­bandet (2,4 GHz). Undvik att installera adaptern i närheten av
apparater som använder samma kanaler (t.ex. trådlösa enheter,
HF-komponenter, osv. [se tillverkarens dokumentation!]).

Hinder/barriärer

Om du använder systemet under ogynnsamma yttre förhållanden i
byggnader/rum med armerade betongväggar eller konstruktioner
av stål- och järnbalkar, eller i närheten av skrymmande föremål av
metall (t.ex. möbler), kan mottagningen störas och brytas. Om det
behövs kan en WLAN-repeater kopplas till huvudroutern för att öka
den trådlösa signalens räckvidd.

Installation och idrifttagning

GROHE rekommenderar ett skåpdjup på
minst 510 mm.

Spola rörledningssystemet noggrant före och efter
installationen (observera EN 806)!

Ställ in filterhuvudets bypass enligt den lokala
karbonathårdheten och anslut filterpatronen.

Karbonathårdheten kan fastställas med hjälp av den bifogade
testremsan, eller genom att rådfråga den lokala vattenleverantören.

Blandaren har en systemspecifik efterrinningstid på
ca 1 sekund efter varje tappning av kolsyrat vatten.

Anvisning: Se till att vattentilloppsslangen inte lossnar vid
uppställning av kylaren.

Kylvätska kan hamna i ledningarna vid transport/
uppställning av carbonatorn.

Kylaren/carbonatorn får installeras först efter en vilotid
på 24 timmar, för att säkerställa att kylvätskan har runnit
tillbaka.

Installera CO2-flaskan:

Skruva fast flaskan tills ett motstånd känns. För att garantera
tätheten måste flaskan skruvas ännu ca. 1/4 vridning inåt efter
modstånden.

Styrning:
Knapparna har följande funktioner:

 Filterbyte-reset

 Val av filterstorlek och inställning av karbonathårdhet

-Reset

 CO

2

43

Registrera systemet:

• Tryck knapparna  och  samtidigt och håll dem tryckta tills SE

blinkar i displayen.

• Punkten på displayen blinkar så länge kylarens accesspunkt är

aktiv. (5 min)

Underhåll och rengöring

OBS!

Skaderisk!

• Följ anvisningarna i appen för idrifttagning.

Indikeringar på displayen:

I viloläget visas filtrets restkapacitet i procent.

Vid en karbonathårdhet ≤9° rekommenderar vi att du använder
ett aktivt kolfilter (best.-nr: 40 547 001).

I produktionen har carbonatorn ställts in för drift med filterpatronen
av storlek S (best.-nr: 40 404 001).

Carboratorn måste ställas om vid användning av annan filterpatron.

Vid underhållsarbeten på anläggningen måste alltid först
spänningsförsörjningen och CO2-tillförseln kopplas från!

Därefter kan stickförbindningen dras ur.

Rengöra carboratorn

Carbonatorn måste av hygieniska skäl rengöras minst en gång
per år. Rengöringen måste genomföras före filterpatronbytet,
så att reservfilterpatronen inte förorenas.

Anvisning: Rengöringssatsen (best.- nr.: 40 434 001) och
tillhörande adapter (best.- nr.: 40 694 000) kan beställas på

www.shop.grohe.com.

Service

Störning Orsak Åtgärd

Vattnet rinner inte ut • Filtret sitter inte korrekt

• Slangarna har böjts

• Avbrott i vattentillförseln

E1 i displayen, filtrerat vatten
saknas, Blue

E3 i displayen, filtrerat vatten
saknas

E5 i displayen, filtrerat vatten
saknas, Blue®-greppet blinkar rött

®

-greppet blinkar rött

• Säkerhetsfrånkoppling pump - Koppla från spänningsförsörjningen, *

• Blandaren och kylaren/carbonatorn
är inte anslutna till varandra

• Kontakt defekt

• Kylaren/carbonatorn har en
felfunktion

- Sätt in filtret rakt
(11/2–2 varv)

- Kontrollera om slangarna är böjda

- Öppna avstängningsventilen helt

vänta i 30 sekunder och koppla in igen

- Sätt in filtret rakt

1

(1

- Kontrollera om slangarna är böjda

- Öppna avstängningsventilen helt

- Anslut kontakten *

- Kontakta GROHE kundservice

- Koppla från spänningsförsörjningen, *
vänta i 30 sekunder och koppla in igen

/2–2 varv)

E7 i displayen, Blue®-greppet
blinkar rött

E8 i displayen, Blue®-greppet
blinkar orange

E9 blinkar växelvis med HI i
displayen

EC i displayen, Blue®-greppet
blinkar vitt

Ingen kolsyra i läget Medium och
Sparkling

* Om felen E1 till E7 uppstår tre eller fler gånger ska GROHE kundservice kontaktas

• Fuktighet identifierad i kylaren - Koppla från spänningsförsörjningen, *
vänta i 15 minuter och koppla in igen

• Om fukten berodde på kondensering kan kylaren nu
tas i drift igen

• Vid otäthet uppstår felmeddelandet igen och GROHE
kundservice måste informeras.

• Filterkapaciteten är överskriden - Byt filterpatronen omedelbart, se sidan 11

• Kylaren/carbonatorn är överhettad

•CO2-flaskan är nästan tom eller

sattes inte tillbaka

•CO2-flaskan är tom - Byt CO2-flaskan, se sidan 12

-Stäng Blue®-greppet, säkerställ ventilationen och
reducera omgivningstemperaturen till max. 32 °C

- Låt kylaren svalna i minst 10–15 minuter

- Återställ felmeddelande E9, se nedan

- Byt ut eller sätt tillbaka CO2-flaskan, se sidan 12

44

Service Ondus-app

Apparater med denna märkning hör inte hemma
bland hushållsavfallet, utan måste avfallshanteras
separat enligt gällande lands föreskrifter.

Störning Orsak Åtgärd

Inloggning/registrering ej möjlig • Du har inget GROHE-konto

• Google- eller Facebook-kontot
är inte inloggat

Accesspunkten (WLAN) på
GROHE Blue Home-kylaren
syns inte

Integreringen misslyckades • GROHE Blue Home-kylaren

Återställning av felmeddelandet E9, automatiskt efter

ca. 20 minuter efter avkylning till max. 32 °C eller genom att
avbryta spänningsförsörjningen för ca. 30 sekunder efter
avkylningen.

• Låt kylaren svalna 10-15 minuter

• Tryck på knapparna  och  samtidigt och håll dem intryckta tills

SE blinkar i displayen.

• Släpp knappen

• Vänta ca 10 sekunder

• Filtrets restkapacitet visas och felmeddelande E9 återställs
När EE blinkar eller problemet inte kan åtgärdas, koppla från

spänningeförsörjningen för carboratorn. Skriv av carbonatorns
serienummer på apparatens baksida och kontakta kundservice
eller skicka ett epostmeddelande till GROHE servicehotline på
[email protected].

GROHE Blue Home carbonatorn får endast repareras av GROHE
kundservice.

• Konfigurationsläget/accesspunkten
har inte aktiverats

befinner sig utanför
mottagningsområdet

- Logga in med ett nytt GROHE-konto

- Logga in med ett befintligt Google- eller Facebook-konto

- Tryck på knapparna  och  på GROHE Blue Home-

kylaren i minst 3 sekunder tills SE blinkar på displayen,
se sida7 bild[1].

- Aktivera WLAN i smartphonen och upprätta en
permanent internetanslutning. Kontakta GROHE:s
kundtjänst om endast andra trådlösa nätverk visas.

- Ändra routerns placering

- Använd en WLAN-repeater

Miljö och återvinning

Av hygieniska skäl är det inte möjligt att upparbeta förbrukade
filterpatroner. Förbrukade filterpatroner kan avfallshanteras som
brännbart avfall utan risk.

En påfyllningssats för CO2-flaskor kan beställas i vår webbshop på
www.shop.grohe.com.

Carbonatorn är en elektrisk apparat som det i många länder finns
lagliga skyldigheter för. GROHE åberopar motsvarande
återvinningssystem i de aktuella länderna.

Se till att apparaten förvaras säkert och att köldmediekretsen inte
skadas medan apparaten förbereds för avfallshantering. Apparaten
innehåller brännbart köldmedium.

45

DK

Sikkerhedsoplysninger

Dette apparat må anvendes af børn fra 8 år og
opefter og personer med nedsatte fysiske,
sensoriske eller mentale evner eller personer
med manglende erfaring og viden, hvis de er
under opsyn eller har fået instruktion i sikker
brug af apparatet og forstår de farer, dette kan
medføre. Børn må ikke lege med apparatet.
Rengøring og vedligeholdelse fra brugers
side må ikke udføres af børn uden opsyn.

Undgå fare på grund af beskadigede
spændingsforsyningsledninger. Ved
beskadigelse skal strømkablet udskiftes af
fabrikanten, dennes kundeservice eller en
person med tilsvarende kvalifikationer.

O2 (kuldioxid) er en gas og må ikke indåndes; risiko for
kvælning.

Der må kun anvendes CO
maks. 450 g. Når de anvendes, skal det frie
grundareal være mindst 4 m2.

CO2-flasken er under tryk. Den må udelukkende
anvendes stående.

Brug af CO2-flasker der ikke er originale fra GROHE
kan forårsage skader på reduktionsventilen.

Ved beskadiget kølekredsløb:
Træk netstikket ud. Luft grundigt ud i et par

minutter i det lokale, hvor apparatet er opstillet.
Kontakt kundeservice.

Sprøjtende kølemiddel kan medføre
øjenskader.

Kølemiddel R600a er en naturlig gas, som er
meget miljøvenlig, men brændbar. ,

Den ødelægger ikke ozonlaget og øger ikke
drivhuseffekten.

• Det vedlagte strømtilslutningskabel med stiktype C13
iht. IEC 60320 må kun tilsluttes en stikdåse, der sikret
med et fejlstrømsrelæ og til
mindst 10 A. Stikdåsen skal efter installation være frit
tilgængelig.

Tildæk ikke ventilationshullerne i apparatets
beklædning eller i indbygningsmøblers
opbygning.

• Anlægget må ikke transporteres med tilsluttet CO
flaske.

• CO

-flasken må ikke vedligeholdes eller repareres

2

egenhændigt.

• Køler-karbonatoren samt stikket må ikke sprøjtes
direkte eller indirekte med vand under rengøringen.

-flasker på op til

2

-

2

• Køler-karbonatoren skal være tilsluttet en permanent

spændingsforsyning.

• Køler-karbonatoren samt CO2 -flasken og

filtersystemet skal beskyttes mod mekanisk
beskadigelse samt mod kraftig varme og direkte
sollys på opstillingsstedet.
Må ikke monteres i nærheden af varmekilder, andre
antændelseskilder eller åben ild.

• Køler-karbonatoren skal placeres opretstående.

• Køler-karbonatoren må ikke åbnes.

• Installationen af armatur og køler-karbonator med

filterpatron må udelukkende ske i frostsikre rum.

• Køler-karbonatoren er kun egnet til brug i lukkede

rum.

• Under køler-karbonatorens transport/opstilling kan
der være løbet kølevæske ud i ledningerne. For at
sikre at kølevæsken er løbet tilbage, må køler­karbonatoren først tages i brug efter en hviletid på
24 timer.

• For en optimal kølingskapacitet kræver systemet en
hviletid på 6timer mellem installationen og første
ibrugtagning.

• Tag ikke apparatet i brug, hvis det er beskadiget.

Bemærk:
GROHE Blue Home er ikke beregnet til

erhvervsmæssig brug.
Rengøringssættet (best.-nr.: 40 434 001) og den
tilhørende adapter (best.-nr.: 40 694 000) kan
bestilles på www.shop.grohe.com.

• Efter ibrugtagningen må køler-karbonatoren ikke
afbrydes fra strømmen.

• Armaturet løber systemstyret endnu
ca. 1 sekund hver gang kulsyreholdigt vand bliver
aftappet.

Anvisninger vedrørende software og
internetforbindelse:

• For at sikre drift med alle apparatets funktionaliteter,
skal både den benyttede smartphone og GROHE
Blue Home-køleren forbindes med internettet, og
apparatet skal være installeret via GROHE ONDUS­appen. Ellers bliver apparatet ikke konfigureret,
og der kan ikke sendes advarselsmeddelelser.

• GROHE træffer alle de nødvendige foranstaltninger
for at kunne garantere en sikker og korrekt brug. I
tilfælde af indgreb fra tredjeperson anbefaler GROHE
at installere den seneste firmware og/eller afbryde
apparatet fra strømnettet, indtil du modtager
yderligere oplysninger fra GROHE.

46

Anvend kun originale reserve- og tilbehørsdele. Anvendes der
andre dele, er garantien og CE-mærkningen ikke længere
gældende. Det kan desuden medføre tilskadekomst.

Filterhovedet skal efter 5 år udskiftes af GROHE Service.

Tekniske data for køler-karbonatoren:

• Tilslutning: vægstikdåse med jordleding,
sikret med en 10 A-sikring

• Spændingsforsyning: 230 V AC / 50 Hz

• Maks. effektforbrug: 180 W

• Beskyttelsesart: IP 21

• Relativ luftfugtighed: maks. 75 %

• Kølemiddel: 0,035 kg – R600a

• Sikkerhedsfrakobling af pumpe: ca. 4:30 min

• Driftstryk min. 0,2 MPa - maks. 1 MPa

• Maks. CO2-indgangstryk: 0,48 MPa

• Maks. kølemiddeltryk: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitærtekniske data:

• Indhold af kølet vand i køler-karbonatoren: 1,4 l

• Systemdriftstryk: maks. 0,6 MPa

• Strømningshastighed ved 0,3 MPa: ca. 2 l/min

• Omgivelsestemperatur: 4 – 32 °C

• Temperatur

– Vandtilgang køler-karbonator: max. 20 °C
– Det kølede vands temperatur: ca. 5 – 10 °C

• Lydtryksniveau LpA (fritstående): 50 ± 4 dB

• Indstilleligt bypass, fabriksindstilling: 2

• Filterkapacitet, bypass-indstilling 2

(carbonathårdhed 17– 24 °KH): maks. 600 liter

svarer til maks. 12 måneder

• Vandtilslutning

– Køler-karbonator: koldt – blå

Elektriske testdata:

• Software-klasse: A

• Forureningsgrad: 2

• Dimensioneret stødspænding: 2500 V

Den elektromagnetiske kompatibilitetstest (emissionskontrol) er
gennemført med mærkespænding og mærkestrøm.

Tekniske data for armatur:

• Tilgangstryk: 0,2 - 0,9 MPa

• Driftstryk: maks. 1 MPa

• Prøvetryk: 1,6 MPa

For at støjværdierne overholdes, skal der monteres en
reduktionsventil, hvis hviletrykket er over 5 bar.

Større trykforskelle mellem koldt- og varmtvandstilslutningen bør
undgås!

• Gennemstrømning ved tilgangstryk på 3 bar: ca. 7 l/min.

• Temperatur

– Varmtvandsindgang: maks. 70 °C
– Anbefalet (energibesparelse): 60 °C

Vandtilslutning: koldt – til højre

varmt - venstre

Termisk desinfektion af armaturet er mulig.

GROHE ONDUS-app med forbindelse til internettet

En GROHE Blue, der via WLAN er forbundet med internettet, kan
integreres i GROHE ONDUS-appen og konfigureres. Via denne
app kan der sendes meddelelser i form af push-meddelelser.

Der kræves en WLAN-router med internetadgang (2,4 GHz,
IEEE 802.11b/g/n).

Kun WLAN-kanaler 1-11 kan anvendes.

Installation af appen:

Apple: Android:

Hvis der kræves en opdatering af appen eller apparatets firmware,
skal smartphonen befinde sig i umiddelbar nærhed af GROHE Blue
Home-køleren. På den måde kan eventuelle afbrydelser af
funktionen kontrolleres og afhjælpes.

Driftsforhold

Interferenskilder

Sende- og modtageenheden arbejder i ISM-frekvens­båndet (2,4 GHz). Installation i nærheden af apparater med samme
kanalbelægning (f. eks. WLAN-enheder,
HF-komponenter osv. [overhold producentens dokumen-tation!])
skal undgås.

Forhindringer/barrierer

Under ugunstige forhold, i bygninger/rum med vægge af armeret
beton, stål og jernrammer eller i nærheden af forhindringer (f.eks.
møbler) af metal kan radiomodtagelsen blive forstyrret og afbrudt.
Det kan være nødvendigt at slutte en WLAN-repeater til
hovedrouteren for at øge radiosignalets rækkevidde.

Installation og ibrugtagning

GROHE anbefaler en skabsdybde på
mindst 510 mm.

Skyl rørledningssystemet grundigt før og efter installationen
(overhold EN 806)!

Indstil bypass på filterhovedet iht. den lokale
karbonathårdhed, og tilslut filterpatron.

Oplysninger om karbonathårdheden kan fås ved hjælp af den
medfølgende teststrimmel eller hos det lokale
vandforsyningsselskab.

Armaturet løber systemstyret endnu ca. 1 sekund hver gang
kulsyreholdigt vand bliver aftappet.

Bemærk: Sørg for, at vandtilførselsslangen ikke går løs, når
køleren stilles op.

Under køler-karbonatorens transport/opstilling kan der
være løbet kølevæske ud i ledningerne.

For at sikre at kølevæsken er løbet tilbage, må køler­karbonatoren først tages i brug efter en hviletid på 24
timer.

Installér CO2-flasken:

Skru i flasken til den tydelige modstand. For at sikre at flasken
sidder tæt skal den endnu skrues ca. 1/4 drejning fastere efter
modstanden.

Styring:
Tasterne har følgende funktioner:

 reset ved filterudskiftning

 valg af filterstørrelse og indstilling af carbonathårdhed

 CO2-reset

47

Pålogning af systemet:

Vedligeholdelse og rengøring

• Tryk på tasterne  og  samtidigt, og hold dem nede,

til SE blinker på displayet.

• Punktet i displayet blinker, så længe kølerens adgangspunkt er

aktivt. (5 min.)

• Følg appens anvisninger vedrørende ibrugtagning.

Visninger på displayet:

I standby vises filterets resterende kapacitet i procent.

Ved en carbonathårdhed ≤ 9° anbefaler vi at anvende et
aktivkulfilter (bestillingsnummer: 40 547 001).

Fra fabrikken er køler-karbonatoren indstillet til brug med
filterpatron S (best.-nr.: 40 404 001).

Hvis der benyttes en anden filterpatron, skal køler-karbonatoren
indstilles til det.

Vigtigt!
Fare for beskadigelse!
Når der udføres vedligeholdelsesarbejde på anlægget, skal

spændingsforsyningen og CO2-tilførslen altid afbrydes
først! Derefter kan stikket trækkes ud.

Rengør køler-karbonatoren

Af hygiejniske grunde skal køler-karbonatoren rengøres mindst
én gang om året. Rengøringen skal ske, før filterpatronen
udskiftes, for at den nye filterpatron ikke skal blive forurenet.

Bemærk: Rengøringssættet (best.-nr.: 40 434 001) og den
tilhørende adapter (best.-nr.: 40 694 000) kan bestilles på

www.shop.grohe.com.

Service

Fejl Årsag Afhjælpning

Vandet løber ikke • Filteret er ikke monteret korrekt

• Knæk på slanger

• Vandtilførslen er afbrudt

Displayet viser E1, intet filtreret

• Sikkerhedsfrakobling, pumpe - Afbryd spændingsforsyningen, *

vand, Blue®-grebet blinker rødt

- Sæt filteret lige i

1

(1

/2 - 2 omdrejninger)

- Kontrollér slanger for knæk

- Åbn afspærringsventilerne fuldstændigt

vent 30 sekunder, og genetabler spændingsforsyningen

- Sæt filteret lige i

1

/2 - 2 omdrejninger)

(1

- Kontrollér slanger for knæk

- Åbn afspærringsventilerne fuldstændigt

Displayet viser E3, intet filtreret
vand

Displayet viser E5, intet filtreret
vand, Blue®-grebet blinker rødt

Displayet viser E7, Blue®-grebet
blinker rødt

• Armaturet og køler-karbonatoren er

- Etabler stikforbindelse *

ikke forbundet

• Stikforbindelsen er defekt

- Kontakt GROHE kundeservice

• Fejlfunktion i køler-karbonatoren - Afbryd spændingsforsyningen, *
vent 30 sekunder, og genetabler spændingsforsyningen

• Der er detekteret fugt i køleren -Afbryd spændingsforsyningen,*
vent 15 minutter, og genetabler spændingsforsyningen

• Er der tale om kondensfugt, er køleren herefter klar
til brug igen

• Er der tale om utæthed, vises fejlmeddelelsen igen,
og i så fald skal GROHE kundeservice informeres.

Displayet viser E8, Blue®-grebet

• Filterkapaciteten er overskredet - Udskift straks filterpatronen, se side 11

blinker orange

E9 og HI blinker skiftevis i
displayet

• Køler-karbonatoren er overophedet

- Luk Blue
omgivelsestemperaturen til maks. 32 °C

- Lad køleren køle af i mindst 10–15 minutter

- Nulstil fejlmeddelelse E9, se nedenfor

Displayet viser EC, Blue®-grebet
blinker hvidt

Ingen kulsyre i position Medium

•CO2-flaske næsten tom eller er ikke

- Udskift eller nulstil CO2-flaske, se side 12

blevet nulstillet

•CO

-flasken er tom - Udskift CO2-flaske, se side 12

2

og Sparkling

* Kontakt GROHE kundeservice, hvis fejl E1 til E7 forekommer tre eller flere gange

®

-grebet, sørg for ventilation, og nedbring

48

Service Ondus-app'en

Apparater med denne mærkning må ikke
bortskaffes sammen med almindeligt
husholdningsaffald, men skal bortskaffes separat i
henhold til de nationale forskrifter.

Fejl Årsag Afhjælpning

Pålogning/registrering ikke mulig • Der blev ikke fundet nogen

GROHE-konto

• Google- eller Facebook-konto ikke
pålogget

Adgangspunktet (WLAN) for
GROHE Blue Home-køleren
er ikke synligt

Integration lykkedes ikke • GROHE Blue Home-køleren

Nulstilling af fejlmeddelelsen E9: automatisk efter ca. 20 minutter

efter afkøling til maks. 32 °C eller gennem afbrydelse af
spændingsforsyningen for ca. 30 sekunder efter afkøling.

• Lad køleren køle af i mindst 10-15 minutter

• Tryk på knapperne  og  samtidig, og hold dem inde, indtil

SE blinker i displayet.

• Slip tasterne

• Vent ca. 10 sek.

• Den resterende filterkapacitet vises, og fejlmeddelelsen E9
er nulstillet

Hvis EE blinker, eller problemet ikke kan afhjælpes, afbrydes
strømforsyningen til køler-karbonatoren. Skriv køler-karbonatorens
serienummer op fra apparatets bagside, og kontakt en autoriseret
installatør, eller skriv en mail til GROHE service hotline på
adressen [email protected].

GROHE Blue Home køler-karbonatoren må kun repareres af
GROHE kundeservice.

• Konfigurationstilstand/
adgangspunkt ikke aktiveret

befinder sig uden for
modtagelsesområdet

- Pålogning med en ny GROHE-konto

- Pålogning med en eksisterende Google- eller
Facebook-konto

- Tryk på knapperne  og  på GROHE Blue Home­køleren i mindst 3 sekunder, indtil SE blinker i displayet,
jf. side 7, figur [1].

- Aktivér WLAN på din smartphone, og kontrollér, at der
er konstant adgang til internettet. Hvis der kun vises
trådløse netværker, er det nødvendigt at kontakte
GROHE kundeservice.

- Flyt routeren

- Brug en WLAN-forstærker

Miljø og genbrug

Af hensyn til hygiejnen er det ikke muligt at oparbejde brugte
filterpatroner. Brugte filterpatroner kan uden risiko bortskaffes
sammen med almindeligt affald.

Et påfyldningssæt til den medfølgende CO2-flaske kan bestilles i
vores webshop på siden www.shop.grohe.com.

Køler-karbonatoren er et elektrisk apparat, for hvilket der gælder
særlige returnerings- og tilbagetagningsforskrifter i mange lande.
GROHE deltager i returneringssystemet i de pågældende lande.

Ved henstilling til bortskaffelse er det vigtigt at sørge for, at
apparaterne opbevares sikkert og kølemiddelkredsløbet ikke bliver
beskadiget. Apparatet indeholder et brændbart kølemiddel.

49

N

Sikkerhetsinformasjon

Denne enheten kan brukes av barn fra de er
8 år og personer med reduserte fysiske,
sensoriske eller mentale evner eller mangel på
erfaring og kunnskaper dersom de er under
tilsyn eller har blitt instruert om sikker bruk av
enheten og er innforstått med farene i
forbindelse med bruken av den. Barn må ikke
leke med enheten. Rengjøring og
brukervedlikehold må ikke utføres av barn
uten tilsyn.

Skadde spenningsforsyningsledninger
representerer fare og må unngås. Ved skader
må strømkabelen skiftes ut av produsenten,
produsentens kundeservice eller av
tilsvarende kvalifisert fagpersonell.

CO

(karbondioksid) er en gass og må ikke innåndes,

2

da det medfører kvelningsfare.
Det må kun brukes CO2-flasker inntil maks. 450 g.

Ved bruk av slike må den ledige grunnflaten utgjøre
minst 4 m2.
CO2-flasken står under trykk. Den må kun brukes i
oppreist stilling.
Bruk av CO2-flasker som ikke er originale fra GROHE
kan forårsake skade på reduksjonsventilen.

Hvis kjølekretsen er skadd:
Trekk ut nettstøpselet. Luft godt noen minutter

i rommet der apparatet står. Varsle
kundeservice.

Sprut av kjølemiddel kan føre til øyeskader.
Kjølemidlet R600a er en naturgass med lavt

skadepotensial for miljøet, men den er
brennbar.

Den skader ikke ozonlaget og øker ikke
drivhuseffekten.

• Den medfølgende strømkabelen med koblingsboks til
kalde apparater iht.
IEC 60320-C13 må kun kobles til en egnet stikkontakt
med en sikring på minst 10 A og en jordfeilbryter.
Stikkontakten må være fritt tilgjengelig etter
installasjonen.

Unngå å dekke til lufteåpningene i dekselet
eller konstruksjonene av innebygde enheter.

• Anlegget må ikke transporteres med tilkoblet
CO

-flaske.

2

• Sprøyt ikke direkte eller indirekte med vann på

kjølerkarbonatoren og støpselet ved rengjøring.

• Kjølerkarbonatoren må være koblet til en permanent

spenningsforsyning.

• Kjølerkarbonatoren, CO

-flasken og filtersystemet

2

må beskyttes mot mekaniske skader, varme og
direkte sollys på monteringsstedet.
Må ikke monteres i nærheten av varmekilder, andre
tennkilder eller åpen ild.

• Kjølerkarbonatoren må posisjoneres oppreist.

• Kjølerkarbonatoren må ikke åpnes.

• Armatur og kjølerkarbonator med filterpatron må kun

installeres i frostsikre rom.

• Kjølerkarbonatoren er utelukkende egnet for bruk i

lukkede rom.

• Kjølevæske kan ha rent ut i ledningene under
transport/oppstilling av kjølerkarbonatoren. For å
sikre at kjølevæsken renner tilbake må ikke
kjølerkarbonatoren installeres før det har
gått 24 timer.

• For optimal kjøleytelse trenger systemet en pausetid
på 6timer etter installasjonen.

• Ikke bruk skadde enheter.

Merk:
GROHE Blue Home er ikke beregnet for

yrkesmessig bruk.
Rengjøringssettet (bestillingsnr.: 40 434 001) og
den tilhørende adapteren
(bestillingsnr.: 40 694 000) kan bestilles på
ww.shop.grohe.com.

• Etter at kjølerkarbonatoren er tatt i bruk, må den ikke
kobles fra strømmen.

• Systemavhengig er armaturen fortsatt på i ca. ett
sekund etter hver tapping av kullsyreholdig.

Instruksjoner for programvare og
Internettforbindelse:

• For å sikre drift med alle funksjoner til enheten, må
både smarttelefonen som brukes og kjøleren GROHE
Blue Home være koblet til Internett og enheten på
forhånd være vellykket installert med appen GROHE
ONDUS. Ellers blir ikke enheten riktig konfigurert,
og ingen meldinger kan leveres.

• GROHE setter inn alle nødvendige tiltak for å sikre
sikker og korrekt bruk. I tilfelle et forsettlig inngrep av
tredjepart anbefaler GROHE å installere siste versjon
av fastvaren og/eller å koble produktet fra strømnettet
til du får mer informasjon fra GROHE.

• Det er ikke tillatt å vedlikeholde eller reparere CO2-

flasken på egen hånd.

50

Bruk kun originale reservedeler og tilbehør. Bruk av andre deler
medfører at garantien opphører og CE-merkingen blir ugyldig, og
kan føre til personskader.

Filterhodet må skiftes ut av GROHE Service etter 5 år.

Tekniske data kjølerkarbonator:

• Tilkobling: veggkontakt med beskyttelsesledning,
sikret via 10 A sikring

• Spenningsforsyning: 230 V AC / 50 Hz

• Maks. effektopptak: 180 W

• Beskyttelsestype: IP 21

• Relativ luftfuktighet: maks. 75 %

• Kjølemiddel: 0,035 kg – R600a

• Sikkerhetsutkobling pumpe: ca. 4:30 min

• Driftstrykk: min. 0,2 MPa - maks. 1 MPa

•Max. CO2-inngangstrykk: 0,48 MPa

• Maks. kjølemiddeltrykk: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitærtekniske data:

• Innhold avkjølt vann i kjølerkarbonator: 1,4 l

• Systemdriftstrykk: maks. 0,6 MPa

• Gjennomstrømning ved 0,3 MPa dynamisk trykk: ca. 2 l/min

• Omgivelsestemperatur: 4–32 °C

• Temperatur

– Vanninngang kjølerkarbonator: maks. 20 °C
– Temperatur på avkjølt vann: ca. 5–10 °C

• Lydtrykknivå L

• Innstillbar bypass, fabrikkinnstilling: 2

• Filterkapasitet ved bypass i stilling 2

(karbonathardhet 17 – 24 °KH): maks. 600 liter

• Vanntilkobling

– Kjølerkarbonator: kaldt – blå

Elektriske kontrolldata:

• Programvareklasse: A

• Forurensningsklasse: 2

• Tillatt støtspenning: 2500 V

Kontrollen med hensyn til elektromagnetisk kompatibilitet
(interferenskontroll) er utført med merkespenning og merkestrøm.

Tekniske data armatur:

• Dynamisk trykk: 0,2–0,9 MPa

• Driftstrykk: maks. 1 MPa

• Kontrolltrykk: 1,6 MPa

For å overholde støyverdiene monteres en reduksjonsventil ved
statisk trykk over 5 bar.

Unngå store trykkdifferanser mellom kaldt- og
varmtvannstilkoblingen!

• Gjennomstrømning ved 3 bar dynamisk trykk: ca. 7l/min

• Temperatur

- Varmtvannsinngang: maks. 70 °C

- Anbefalt (energisparing): 60 °C

Vanntilkobling: kaldt – høyre

Termisk desinfeksjon av armatur er mulig.

A (frittstående): 50 ± 4 dB

p

tilsvarer maks. 12 måneder

varmt – til venstre

GROHE ONDUS-appen og tilkobling til Internett

En GROHE Blue kjøler som er tilkoblet til Internett via WLAN,
kan integreres og konfigureres i GROHE ONDUS-appen. Med
denne appen kan man få meldinger i form av Push-meldinger.

Man trenger en WLAN-ruter med internett-tilgang
(2,4 GHz, IEEE 802.11b/g/n).

Bare WLAN-kanalene 1-11 kan brukes.

Installasjon av app:

Apple: Android:

Hvis det er nødvendig med en oppdatering av appen eller enhetens
fastvare, må smarttelefonen befinne seg i nærheten av kjøleren
GROHE Blue Home. Da kan eventuelle avbrudd i funksjon
kontrolleres og korrigeres.

Driftsforutsetninger

Støykilder

Sender-/mottakerenheten opererer i ISM-frekvensområdet
(2,4 GHz). Unngå installasjon i nærheten av produkter med samme
frekvensbånd (f.eks. WLAN-produkter,
HF-komponenter, etc. [følg produsentens anvisninger!]).

Hindringer/barrierer

Ved bruk under ugunstige omgivelsesbetingelser, i bygninger/rom
med vegger av armert betong, stål- og jernrammer eller i nærheten
av hindringer (f.eks. møbler) av metall, kan mottaket forstyrres og
avbrytes. Eventuelt må det kobles til en WLAN-repeater til
hovedruteren for å øke rekkevidden til signalet.

Installasjon og idriftsetting

GROHE anbefaler en skapdybde på min. 510 mm.

Spyl rørledningen grundig før og etter installasjonen
(overhold EN 806)!

Still inn forbikobling av filterhodet iht. lokal karbonathardhet
og koble til filterpatron.

Karbonathardheten kan måles ved hjelp av de medfølgende
teststripene, eller du kan kontakte det lokale vannverket for å få
informasjon om karbonathardhet.

Systemavhengig er armaturen fortsatt på i ca. ett sekund etter
hver tapping av kullsyreholdig.

Merk: Kontroller at vanntilførselsslangen ikke løsner pga.
bevegelse ved installasjon av kjøleren.

Kjølevæske kan ha rent ut i ledningene under transport/
oppstilling av kjølerkarbonatoren.

For å sikre at kjølevæsken renner tilbake må ikke
kjølerkarbonatoren installeres før det har gått 24 timer.

Installer CO2-flasken:

Skru inn flasken til du merker motstand. For å være sikker på at
den er tett skal flasken skrus inn enda ca. 1/4 omdreining.

Styring:
Tastene har følgende funksjoner:

 filterskift-nullstilling

 Valg av filterstørrelse og innstilling av karbonathardhet

 CO2-nullstilling

51

Registrere system:

• Trykk og hold tastene  og  samtidig, til SE blinker i displayet.

• Punktet i displayet blinker helt til accesspoint til kjøleren er aktiv.

(5 min)

• Følg anvisningene i app-en når produktet tas i bruk.

Visninger i displayet:

I hviletilstand vises filterets restkapasitet i prosent.

Ved en karbonathardhet ≤ 9° anbefales bruk av aktivkullfilter
(best. nr.: 40 547 001).

Fra fabrikken er kjølerkarbonatoren stilt inn på drift med
filterpatron S (best.nr.: 40 404 001).

Ved bruk med en annen filterpa

tron må kjølerkarbonatoren stilles inn til den.

Obs!
Fare for skade!
Avbryt alltid spenningsforsyningen, og deretter

CO

-tilførselen, før vedlikeholdsarbeid på anlegget!

2

Deretter kan støpselet trekkes ut.

Rengjøre kjølerkarbonatoren

Av hygieniske grunner må kjølerkarbonatoren rengjøres minst
én gang i året. Rengjøringen må gjennomføres før
filterpatronen skiftes, for å unngå å forurense
reservefilterpatronen.

Merk: Rengjøringssettet (bestillingsnr.: 40 434 001) og den
tilhørende adapteren (bestillingsnr.: 40 694 000) kan bestilles på

www.shop.grohe.com.

Service

Feil Årsak Tiltak

Vedlikehold og rengjøring

Vannet renner ikke • Filteret er ikke satt inn riktig

• Slangene er bøyd

• Vanntilførselen er avbrutt

E1 i displayet, ikke noe filtrert
vann, Blue®-grep blinker rødt

E3 i displayet, ikke noe filtrert vann • Ingen forbindelse mellom armatur

E5 i displayet, ikke noe filtrert
vann, Blue®-grep blinker rødt

E7 i displayet, Blue®-grep blinker
rødt

E8 i displayet, Blue®-grep blinker
oransje

• Sikkerhetsutkobling pumpe - Koble fra spenningsforsyningen, *

og kjølerkarbonator

• Stikkontakten defekt

• Feilfunksjon i kjølerkarbonatoren - Koble fra spenningsforsyningen, *

• Det er registrert fuktighet i kjøleren - Koble fra strømtilførselen, *

• Filterkapasitet overskredet - Skift filterpatron umiddelbart, se side 11

- Sett filteret inn riktig
(11/2 – 2 omdreininger)

- Kontroller at slangene ikke er bøyd

- Åpne sperreventilen helt

vent 30 sekunder og koble den til igjen

- Sett filteret inn riktig
(11/2 – 2 omdreininger)

- Kontroller at slangene ikke er bøyd

- Åpne sperreventilen helt

- Opprett stikkontakten *

- Kontakt GROHE kundetjeneste

vent 30 sekunder og koble den til igjen

vent 15 minutter og koble den til igjen

• Ved kondensfuktighet er kjøleren deretter driftsklar
igjen

• Ved lekkasjer oppstår feilmeldingen igjen, og du må ta
kontakt med GROHE kundetjeneste.

E9 blinker vekselvis med HI i
displayet

EC i displayet, Blue®-grep blinker
hvitt

Ingen kullsyre i stilling Medium og
Sparkling

* Hvis feilene E1 til E7 oppstår tre ganger eller mer, ta kontakt med GROHE kundetjeneste

• Kjølerkarbonator overopphetet

-flaske nesten tom eller ikke

•CO

2

tilbakestilt

•CO2-flasken er tom - Bytt CO2-flaske, se side 12

- Lukk Blue®-grepet, sikre ventilasjon og reduser
omgivelsestemperaturen til maks. 32 °C

- La kjøler avkjøles min. 10–15 min

- Tilbakestille feilmelding E9, se nedenfor

- Bytt eller tilbakestill CO2-flaske, se side 12

52

Service Ondus app

Produkter som har denne merkingen må ikke
kastes i husholdningsavfallet, men må kastes
kildesortert iht. nasjonale forskrifter.

Feil Årsak Tiltak

Pålogging / registrering ikke mulig • Ingen GROHE-konto tilgjengelig

• Google- eller Facebook-konto ikke
pålogget

Accesspoint (WLAN) til kjøleren
GROHE Blue Home ikke synlig

Integrering mislykket • Kjøleren GROHE Blue Home

Feilmelding E9 tilbakestilles automatisk ca. 20 minutter etter

avkjøling til maks. 32 °C, eller ved å avbryte spenningsforsyningen
ca. 30 sekunder etter avkjøling.

• La kjøler avkjøles min. 10–15 min

• Trykk og hold tastene  og  samtidig, til SE blinker i displayet.

• Slipp knappen:

• Vent ca. 10 sek.

• Filterets restkapasitet vises og feilmelding E9 tilbakestilles.
Dersom EE blinker eller problemet ikke kan løses, avbryt

spenningsforsyningen til kjølerkarbonatoren. Noter serienummeret
til kjølerkarbonatoren, som er oppført på baksiden av denne, og
kontakt en godkjent installatør, eller send en e-post til GROHEs
avdeling for teknisk støtte [email protected] .

GROHE Blue Home kjølerkarbonator må kun repareres av
GROHEs kundeservice.

• Konfigurasjonsmodus/Accesspoint
ikke aktivert

utenfor mottaksområdet

Miljø og resirkulering

Gjenvinning av brukte filterpatroner er ikke mulig av hygieniske
grunner. Brukte filterpatroner kan trygt kastes som restavfall.

Et etterfyllingssett til de medfølgende CO2-flaske kan kjøpes i vår
nettbutikk på www.shop.grohe.com.

Kjølerkarbonatoren er et elektrisk apparat som i mange land er
underlagt tilbakeleverings- og -mottaksplikt. GROHE deltar i
retursystemer i alle aktuelle land.

Ved avhending av apparatet, sørg for at utstyret er sikkert lagret og
at kjølekretsen ikke er skadet. Apparatet inneholder et brennbart
kjølemiddel.

- Logg på via en ny GROHE-konto

- Logg på med en eksisterende Google- eller Facebook­konto

- På GROHE Blue Home kjøler trykkes knappene  og 
i minst 3 sekunder, til SE blinker i displayet, se side 7
Fig. [1].

- Aktiver WLAN på smarttelefonen og sikre varig tilgang
til Internett. Hvis kun andre trådløse nettverk blir vist,
kontakt GROHE kundeservice.

- Forandre plasseringen av ruteren

- Bruk WLAN-repeater

53

FIN

Turvallisuusohjeet

Tätä laitetta saavat käyttää 8-vuotiaat ja sitä
vanhemmat lapset sekä henkilöt, joiden
fyysiset, sensoriset ja mentaaliset kyvyt ovat
rajoittuneet tai joilla ei ole kokemusta laitteen
käyttämisestä, mikäli heitä valvotaan tai heille
on opastettu laitteen turvallinen käyttö ja he
ymmärtävät siitä aiheutuvat vaarat. Älä anna
lasten leikkiä laitteella. Älä anna lasten
suorittaa puhdistusta ja käyttäjähuoltoa ilman
valvontaa.

Vioittuneet virransyöttökaapelit aiheuttavat
vaaraa. Jos verkkojohto on vaurioitunut,
valmistajan tai tämän valtuuttaman
huoltopalvelun tai muun pätevän henkilön
täytyy vaihtaa se uuteen.

CO

(hiilidioksidi) on kaasua ja sitä ei saa hengittää,

2

koska se aiheuttaa tukehtumisvaaran.
Vain enintään 450 g:n CO2-pulloja saa käyttää. Niiden

käytössä vapaan pohjapinta-alan täytyy olla vähintään
4 m2.

CO2-pullo on paineenalainen. Pullon saa ottaa
käyttöön vain silloin, kun se on pystysuorassa

asennossa.
Jos käytetään muita kuin alkuperäisiä GROHE CO2-

pulloja, paineenalennusventtiili voi vaurioitua.

Jos jäähdytyspiiri on vaurioitunut:
Vedä verkkopistoke irti. Tuuleta laitteen

sijaintihuonetta muutaman minuutin ajan.
Ilmoita huoltopalveluun.

Ulos roiskuva kylmäaine voi aiheuttaa
silmävammoja.

Kylmäaine R600a on luonnonkaasu, joka ei
ole haitallista ympäristölle, mutta se on
palavaa.

Se ei vahingoita otsonikerrosta eikä lisää
kasvihuonevaikutusta.

• Mukana toimitettavan verkkojohdon ja kylmälaitteiden
kytkentärasian IEC 60320-C13 saa kytkeä
ainoastaan pistorasiaan, jossa on vähintään 10 A- ja
FI-suojakytkin. Pistorasian on oltava asennuksen
jälkeen vapaasti käytettävissä.

Älä sulje laitteen verhouksen tai
asennuskalusteiden tuuletusaukkoja.

• Laitteistoa ei saa kuljettaa CO
kytkettynä.

• CO2-pulloa ei saa huoltaa eikä korjata ominpäin.

-pullon ollessa

2

• Puhdistuksen yhteydessä jäähdytinhiilihapottimen ja

pistokkeen päälle ei saa ruiskuttaa suoraan tai
epäsuoraan vettä.

• Jäähdytinhiilihapottimen täytyy olla kytkettynä

jatkuvaan jännitteensyöttöön.

• Jäähdytinhiilihapotin, CO2-pullo ja

suodatinjärjestelmä täytyy suojata asennuspaikalla
mekaanisilta vaurioilta, kuumuudelta ja suoralta
auringonpaisteelta.
Älä asenna lämmönlähteiden, muiden
sytytyslähteiden tai avotulen lähelle.

• Jäähdytinhiilihapotin täytyy sijoittaa paikalleen

pystysuoraan asentoon.

• Jäähdytinhiilihapotinta ei saa avata.

• Hanan, jäähdytinhiilihapottimen ja suodatinpanoksen

saa asentaa vain pakkasenkestäviin tiloihin.

• Jäähdytinhiilihapotin on tarkoitettu yksinomaan

sisätiloissa käytettäväksi.

• Jäähdytinhiilihapottimen kuljetuksen/asennuksen
yhteydessä jäähdytysainetta on voinut virrata
putkistoon. Jotta voitaisiin varmistaa, että
jäähdytysaine on virrannut takaisin,
jäähdytinhiilihapottimen saa asentaa vasta
24 tunnin lepoajan jälkeen.

• Jotta jäähdytysteho olisi ihanteellinen, järjestelmä
tarvitsee asennuksen jälkeen kuuden tunnin
lepoajan.

• Älä käytä vaurioitunutta laitetta.

Ohje:
GROHE Blue Home ei ole tarkoitettu kaupalliseen

käyttöön.
Puhdistussarja (tilausnumero: 40 434 001)
ja siihen kuuluva adapteri
(tilausnumero: 40 694 000) voidaan tilata
osoitteesta www.shop.grohe.com.

• Käyttöönoton jälkeen jäähdytinhiilihapotinta
ei saa irrottaa sähkövirrasta.

• Hana juoksee järjestelmästä johtuen
hiilihappopitoisen veden jokaisen ottokerran jälkeen
noin.

Ohjelmistoon ja Internet-yhteyteen liittyviä ohjeita:

• Jotta voit varmistaa, että laitteen kaikki toiminnot ovat
käytössä, sekä käytetty älypuhelin että GROHE Blue
Home -jäähdytin on yhdistettävä Internetiin ja laite on
ensin asennettava onnistuneesti GROHE ONDUS ­sovelluksen avulla. Muussa tapauksessa laitetta ei
määritetä eikä ilmoituksia voida antaa.

• GROHE pyrkii kaikin mahdollisin keinoin takaamaan
turvallisen ja oikean käytön. Mikäli on olemassa riski,
että kolmannet osapuolet käyttävät laitetta luvatta,
GROHE suosittelee uusimman laiteohjelmiston
asentamista ja/tai laitteen irrottamista sähköverkosta,
kunnes saat lisätietoja GROHElta.

54

Käytä vain alkuperäisiä varaosia ja lisätarvikkeita. Muiden osien
käyttö johtaa takuun ja CE-tunnusmerkinnän raukeamiseen ja voi
aiheuttaa onnettomuuksia.

Suodatinpää täytyy vaihtaa 5 vuoden välein GROHE Servicessä.

Jäähdytinhiilihapottimen tekniset tiedot:

• Liitäntä: Seinäpistorasia ja suojamaadoitusjohto,
suojattu 10 A sulakkeella

• Virransyöttö: 230 V AC / 50 Hz

• Maks. ottoteho: 180 W

• Suojauslaji: IP 21

• Suhteellinen ilmankosteus: maks. 75%

• Kylmäaine: 0,035 kg – R600a

• Pumpun turvakatkaisu: n. 4:30 minuuttia

• Käyttöpaine: min. 0,2 MPa - maks. 1 MPa

•Max. CO2 tulopaine: 0,48 MPa

• Jäähdytysnesteen maksimipaine: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Saniteettitekniset tiedot:

• Tilavuus jäähdytetylle vedelle jäähdytinhiilihapottimessa: 1,4 l

• Järjestelmän käyttöpaine: maks. 0,6 MPa

• Läpivirtaus, kun virtauspaine on 0,3 MPa: n. 2 l/min

• Ympäristön lämpötila: 4 – 32 °C

• Lämpötila

– Jäähdytinhiilihapottimen veden tulo: maks. 20 °C
– Jäähdytetyn veden lämpötila: n. 5 – 10 °C

• Äänenpainetaso L

• Säädettävä ohivirtaus, tehdasasetus: 2

• Suodatuskapasiteetti ohivirtauksen asennossa 2

(Karbonaattikovuus 17 – 24 °KH): maks. 600 litraa

• Vesiliitäntä

– Jäähdytinhiilihapotin: kylmä – sininen

Sähköiset tarkastustiedot:

• Ohjelmistoluokka: A

• Likaantumisaste: 2

• Nimellinen syöksyjännite: 2 500 V

Sähkömagneettisen mukautuvuuden tarkastus (häiriösäteilyn
tarkastus) on tehty nimellisjännitteellä ja nimellisvirralla.

Hanan tekniset tiedot:

• Virtauspaine: 0,2 - 0,9 MPa

• Käyttöpaine: enint. 1 MPa

• Testipaine: 1,6 MPa

Meluarvojen noudattamiseksi laitteeseen on asennettava
paineenalennin lepopaineen ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on
vältettävä!

• Läpivirtaus, kun virtauspaine on 3 baria: n. 7 l/min

• Lämpötila

- Lämpimän veden tulossa: maks. 70 °C

- Suositus (energian säästämiseksi): 60 °C

Vesiliitäntä: kylmä – oikealla

Hanan terminen desinfiointi mahdollinen.

A (vapaasti seisova): 50 ± 4 dB

p

vastaa maks. 12 kk

lämmin - vasemmalla

GROHE ONDUS -sovellus ja Internet-yhteys

WiFi-yhteyden kautta Internetiin liitetty GROHE Blue -jäähdytin
voidaan yhdistää GROHE ONDUS -sovellukseen, missä se
voidaan myös määrittää. Tämän sovelluksen avulla ilmoituksia
voidaan antaa push-ilmoituksina.

Käyttöä varten tarvitaan WLAN-reititin, jossa on Internet­yhteys (2,4 GHz, IEEE 802.11b/g/n).

Käytettävissä ovat vain WLAN-kanavat 1–11.

Sovelluksen asennus:

Apple: Android:

Jos sovellus tai laitteiden laiteohjelmisto täytyy päivittää,
älypuhelimen on oltava GROHE Blue Home -jäähdytin -laitteen
välittömässä läheisyydessä. Näin voidaan valvoa toimintaan
mahdollisesti aiheutuvia katkoksia, ja ne voidaan poistaa.

Käyttöolosuhteet

Häiriölähteet

Lähetin-/vastaanotinyksikkö toimii ISM-taajuusalueella (2,4 GHz).
Asennusta samalla taajuusalueella toimivien laitteiden
läheisyydessä (esim. WLAN-laitteet, suurtaajuuskomponentit, jne.
[noudata valmistajan dokumentaatiota!]) tulee välttää.

Esteet/rajoitukset

Käytettäessä epäedullisissa ympäristöolosuhteissa,
rakennuksissa/huoneissa, joissa seinät ovat teräsbetonia, teräs- ja
rautakehyksissä tai jos lähistöllä on metalliesteitä (esim.
huonekalut), radiovastaanotto voi häiriintyä ja katketa. Tarvittaessa
pääreitittimeen on liitettävä WLAN-vahvistin, jotta radiosignaalin
kantoaluetta voidaan parantaa.

Asennus ja käyttöönotto

GROHE suosittelee kaapin syvyyttä min. 510 mm.

Huuhtele putket huolellisesti ennen ja jälkeen asennuksen

(EN 806 huomioitava!)

Säädä suodatinpään ohitus paikallisen karbonaattikovuuden
mukaan ja liitä suodattimen säätöosa.

Karbonaattikovuuden voit selvittää oheisen testiliuskan avulla tai
kysyä paikalliselta vesilaitokselta.

Hana juoksee järjestelmästä johtuen hiilihappopitoisen veden
jokaisen ottokerran jälkeen noin.

Ohje: Varmista, että jäähdytintä paikalleen asetettaessa
vedentuloletku ei irtoa liikkeen voimasta.

Jäähdytinhiilihapottimen kuljetuksen/asennuksen
yhteydessä jäähdytysainetta on voinut virrata putkistoon.

Jotta voitaisiin varmistaa, että jäähdytysaine on virrannut
takaisin, jäähdytinhiilihapottimen saa asentaa vasta 24
tunnin lepoajan jälkeen.

CO2-pullon asentaminen:

Ruuvaa pullo paikalleen havaittavaan vastukseen asti. Tiiviyden
varmistamiseksi pulloa on rajoittimen jälkeen kiristettävä vielä noin
1/4 kierrosta.

Ohjaus:
Näppäimillä on seuraavia toimintoja:

 Suodatinvaihdon nollaus

 Suodatinkoon valinta ja karbonaattikovuuden säätö

 CO2-Reset

55

Järjestelmän rekisteröinti:

• Paina näppäimiä  ja  samanaikaisesti ja pidä niitä alhaalla,

kunnes näytössä vilkkuu SE.

• Kohta vilkkuu näytössä siihen saakka, kunnes jäähdyttimen

liitäntäpiste on aktiivinen. (5 min)

• Noudata käyttöönotossa sovelluksen ohjeita.

Näytön ilmoitukset:

Lepotilassa suodattimen jäännöskapasiteetti ilmoitetaan
prosentteina.

Kun karbonaattikovuus on ≤ 9°, suositellaan
aktiivihiilisuodattimen käyttöä (til.nro: 40 547 001).

Tehtaan taholta jäähdytinhiilihapotin on säädetty käytettäväksi
suodatinpanoksen S (tilausnumero: 40 404 001) kanssa.

Jos sitä käytetään jonkin muun suodatinpanoksen kanssa,
jäähdytinhiilihapotin täytyy säätää kyseistä käyttöä varten.

Huomio!
Vaurion aiheuttama vaara!
Laitteiston huoltotöissä täytyy aina ensimmäiseksi

katkaista virransyöttö ja CO2-syöttö! Sen jälkeen pistoliitin
voidaan irrottaa.

Jäähdytinhiilihapottimen puhdistus

Hygieniasyistä jäähdytinhiilihapotin täytyy puhdistaa vähintään
kerran vuodessa. Puhdistus täytyy tehdä ennen
suodatinpanoksen vaihtoa, jotta uusi suodatinpanos ei
likaannu.

Ohje: Puhdistussarja (tilausnumero: 40 434 001) ja siihen
kuuluva adapteri (tilausnumero: 40 694 000) voidaan tilata
osoitteesta www.shop.grohe.com.

Huolto

Häiriö Syy Korjaus

Huolto ja puhdistus

Vesi ei virtaa • Suodatinta ei ole asennettu oikein

• Letkut taittuneet

• Vedensyöttö katkennut

E1 näytössä, ei suodatettua vettä,
Blue®-kahva vilkkuu punaisena

E3 näytössä, ei suodatettua vettä • Hana ja jäähdytinhiilihapotin eivät

E5 näytössä, ei suodatettua vettä,
Blue®-kahva vilkkuu punaisena

E7 näytössä, Blue®-kahva vilkkuu
punaisena

E8 näytössä, Blue®-kahva vilkkuu
oranssina

E9 ja HI vilkkuvat vuorotellen
näytössä

• Pumpun turvakatkaisu - Katkaise virransyöttö, *

ole yhteydessä toisiinsa

• Pistoliitos viallinen

• Jäähdytinhiilihapottimen
toimintahäiriö

• Kosteutta jäähdyttimen sisällä
tunnistettu

• Suodatuskapasiteetti ylitetty - Vaihda suodatinpanos välittömästi, katso sivu 11

• Jäähdytinhiilihapotin
ylikuumentunut

- Asenna suodatin suoraan
(11/2–2 kierrosta)

- Tarkasta, että letkut eivät ole taittuneet

- Avaa sulkuventtiili kokonaan

odota 30 sekuntia ja kytke sitten uudelleen päälle

- Asenna suodatin suoraan

1

/2–2 kierrosta)

(1

- Tarkasta, että letkut eivät ole taittuneet

- Avaa sulkuventtiili kokonaan

- Kytke pistoliitos *

- Käänny GROHE-huoltopalvelun puoleen

- Katkaise virransyöttö, *
odota 30 sekuntia ja kytke sitten uudelleen päälle

- Katkaise virransyöttö, *
odota 15 minuuttia ja kytke sitten uudelleen päälle

•Jos kyseessä on kondensaatiokosteus, jäähdytin on
sen jälkeen taas käyttövalmis

•Jos jäähdytin ei ole tiivis, virheilmoitus esiintyy
uudelleen ja siitä on ilmoitettava GROHE­huoltopalvelulle.

- Sulje Blue®-kahva, varmista tuuletus ja alenna
ympäristön lämpötilaa niin, että se on korkeintaan 32 °C

- Anna jäähdyttimen jäähtyä 10 – 15 minuuttia

- Nollaa virheilmoitus E9, katso alta

EC näytössä, Blue®-kahva vilkkuu
valkoisena

Ei hiilihappoa asennossa Medium
ja Sparkling

* Jos virheet E1–E7 esiintyvät vähintään kolme kertaa, ota yhteyttä GROHE-huoltopalveluun

•CO2-pullo lähes tyhjä tai sitä ei ole
kiinnitetty takaisin

•CO2-pullo tyhjä - Vaihda CO2-pullo uuteen, katso sivu 12

- Vaihda CO2-pullo uuteen tai kiinnitä se takaisin,
katso sivu 12

56

Service Ondus -sovellus

Tällä tunnuksella varustetut laitteet eivät kuulu
talousjätteiden joukkoon, vaan ne täytyy hävittää
erikseen maakohtaisten määräysten mukaan.

Häiriö Syy Korjaus

Sisäänkirjautuminen/rekisteröinti
ei ole mahdollinen

GROHE Blue Home -jäähdyttimen
liitäntäpiste (WLAN) ei näkyvissä

Integrointi epäonnistui • GROHE Blue Home -jäähdytin

Virheilmoitus E9 kuitataan automaattisesti n. 20 minuutin jälkeen

siitä, kun laite on jäähtynyt enintään 32 °C:een tai keskeyttämällä
virransyöttö n. 30 sekunniksi jäähtymisen jälkeen.

• Anna jäähdyttimen jäähtyä 10–15 minuuttia

• Paina näppäimiä  ja  samanaikaisesti ja pidä niitä alhaalla,

kunnes näytössä vilkkuu SE.

• Vapauta näppäimet

• Odota n. 10 sekuntia

• Suodattimen jäännöskapasiteetti ilmoitetaan näytössä ja
virheilmoitus E9 nollataan

Jos EE vilkkuu tai ongelmaa ei saada korjattua, katkaise
jäähdytinhiilihapottimen jännitteensyöttö. Kirjoita
jäähdytinhiilihapottimen taustapuolella oleva sarjanumero muistiin
ja käänny ammattiasentajan puoleen tai ota yhteyttä sähköpostitse
GROHE Service Hotlinen osoitteeseen
[email protected].

GROHE Blue Home -jäähdytinhiilihapottimen saa korjata vain
GROHE-huoltopalvelu.

• GROHE-tiliä ei käytössä

• Google- tai Facebook-tiliä
ei rekisteröitynä

• Määritystilaa/liitäntäpistettä
ei aktivoitu

vastaanottoalueen ulkopuolella

- Rekisteröi uuden GROHE-tilin kautta

- Rekisteröi olemassa oleva Google- tai Facebook-tili

- Paina GROHE Blue Home -jäähdyttimen painikkeita 

ja  vähintään 3 sekunnin ajan, kunnes SE vilkkuu
näytössä, katso sivu 7 kuva [1].

- Aktivoi WiFi älypuhelimessa ja varmista jatkuva pääsy
Internetiin. Jos vain muita langattomia verkkoja näkyy,
ota yhteys GROHE-huoltopalveluun.

- Muuta reitittimen sijaintia

- Käytä WiFi-toistinta

Ympäristö ja jätteiden kierrätys

Käytettyjen suodatinosien jälleenkäsittely ei ole hygieniasyistä
mahdollista. Käytöstä poistetut suodatinosat voidaan hävittää
vaarattomasti kaatopaikkajätteiden mukana.

Mukana toimitettavan CO2-pullon täyttöpakkauksen voi ostaa
verkkokaupastamme osoitteesta www.shop.grohe.com.

Jäähdytinhiilihapotin on sähkölaite, johon pätevät monissa maissa
palautus- ja takaisinottovelvollisuudet. GROHE on kaikissa
asianomaisissa maissa osallisena vastaavissa
palautusjärjestelmissä.

Huomioi jätehuollon valmistelussa, että laitetta säilytetään
turvallisesti eikä kylmäainekierto vaurioidu. Laite sisältää palavaa
kylmäainetta.

57

PL

Informacja dotycząca bezpieczeństwa

Urządzenie to może być eksploatowane przez

dzieci

powyżej 8 roku życia oraz osoby z
ograniczonymi właściwościami fizycznymi,
sensorycznymi lub umysłowymi lub osoby
wykazujące braki
w doświadczeniu i/lub wiedzy, jeżeli są one
nadzorowane lub przejdą instruktaż
w zakresie bezpiecznego korzystania
z urządzenia i zrozumiały wynikające z tego
zagrożenia.
urządzeniem. Czynności w zakresie czyszczenia i

konserwacji nie
dzieci

Należy unikać niebezpieczeństw związanych z
uszkodzonym przewodem zasilającym. W
przypadku uszkodzenia przewodu zasilającego,
przewód ten
producenta, jego dział obsługi klienta lub
odpowiednio przeszkoloną osobę.

CO2 (dwutlenek węgla) to gaz, którego
– niebezpieczeństwo uduszenia.

Wolno używać wyłącznie

maks. 450 g. Przy ich stosowaniu powierzchnia
pomieszczenia

Butla CO2 jest pod ciśnieniem. Butla
eksploatowana wyłącznie w pozycji pionowej.

W przypadku stosowania nieoryginalnych butli CO2
GROHE może dojść do uszkodzenia reduktora ciśnienia.

W przypadku uszkodzenia obiegu chłodniczego:
Wyciągnąć wtyczkę z gniazdka. Pomieszczenie, w
którym znajduje się urządzenie, należy dobrze
przewietrzyć - wietrzenie powinno trwać kilka
minut. Poinformować dział obsługi klienta.
Wytryskujący środek chłodzący może powodować
urazy oczu.
Środek chłodzący R600a to gaz naturalny,
przyjazny dla środowiska, jest jednak palny.

Nie szkodzi warstwie ozonowej i nie zwiększa efektu
cieplarnianego.

• Zgodnie z normą IEC 60320-C13 załączony przewód
zasilania sieciowego z oprawką
na urządzeniu filtrującym można podłączyć wyłącznie do
gniazdka dostosowanego
do obciążenia prądem do minimum 10 A oraz
wyposażonym w wyłącznik ochronny. Po instalacji każde
gniazdko winno być swobodnie dostępne.

Nie

należy zasłaniać otworów napowietrzających

w obudowie urządzenia lub zabudowy meblowej.

• Instalacja
z podłączoną butlą CO

• Butla CO2
naprawiana.

nie może

Dzieci nie

, chyba że są one nadzorowane.

powinien

musi

wynosić przynajmniej 4 m2.

nie może

być samodzielnie konserwowana ani

powinny bawić się

mogą być wykonywane przez

być wymieniony przez

nie wolno

butli CO2, które ważą

może

być transportowana

.

2

wdychać

być

• Podczas czyszczenia chłodnica z saturatorem
i wtyczka
się z wodą.

• Chłodnica z saturatorem
do stałego zasilania elektrycznego.

• Chłodnica z saturatorem, butla CO

muszą

uszkodzeniami mechanicznymi, wysoką temperaturą oraz
bezpośrednim promieniowaniem słonecznym.

Nie

innych źródeł zapłonu lub otwartego ognia.

• Chłodnicę z saturatorem
w położeniu pionowym.

Nie wolno

•

• Armaturę i chłodnicę z saturatorem oraz wkładem filtra

można

zabezpieczonych przed mrozem.

• Chłodnica z saturatorem jest przystosowana
do użytku w pomieszczeniach zamkniętych.

• Podczas transportu i ustawiania chłodnicy
z saturatorem ciecz chłodząca mogła przedostać się do
przewodów. Aby zapewnić powrotny odpływ cieczy
chłodzącej, chłodnicę z saturatorem można
dopiero

• Dla optymalnej wydajności chłodzenia system
po zainstalowaniu wymaga czasu spoczynku
wynoszącego

• Nie należy uruchamiać uszkodzonego urządzenia.

Wskazówka:
GROHE Blue Home nie jest przeznaczone
do zastosowania w zakresie działalności gospodarczej.
Zestaw czyszczący (nr kat.: 40 434 001)
i odpowiedni adapter (nr kat.: 40 694 000) można
zamówić na stronie www.shop.grohe.com.

• Po uruchomieniu chłodnica z saturatorem
odłączana od prądu.

• Ze względu na wymagania układu z armatury po każdym
poborze wody nasyconej dwutlenkiem węgla wypływa
jeszcze przez sekundę woda.

nie

mogą bezpośrednio ani pośrednio stykać

musi

być podłączona

i system filtracyjny

2

być chronione w miejscu montażu przed

należy montować urządzenia w pobliżu źródeł ciepła,

należy

otwierać chłodnicy z saturatorem.

zamontować tylko w pomieszcze-niach

po

upływie

24 godzin

6 godzin.

ustawić

.

wyłącznie

zainstalować

nie

może być

Wskazówki dotyczące oprogramowania i łącza
internetowego:

• W celu zapewnienia możliwości użytkowania

urządzenia z wykorzystaniem wszystkich funkcji
zarówno smartfon jak i GROHE Blue Home
wymagają połączenia z Internetem oraz urządzenie
musi być najpierw z powodzeniem zainstalowane
w aplikacji GROHE ONDUS. W przeciwnym razie
urządzenie nie zostanie skonfigurowane i nie nastąpi
dostarczenie komunikatów ostrzegawczych.

• Firma GROHE dokłada wszelkich koniecznych starań,
aby zagwarantować bezpieczne
i prawidłowe użytkowanie sprzętu.
W przypadku umyślnej ingerencji osób trzecich firma
GROHE zaleca instalację najnowszego
oprogramowania sprzętowego i/lub odłączenie
urządzenia od zasilania sieciowego do czasu
otrzymania dalszych informacji od GROHE.

58

Używać wyłącznie oryginalnych części zamiennych
i akcesoriów. Korzystanie z innych części spowoduje utratę
gwarancji oraz oznaczenia CE i może być przyczyną obrażeń ciała.

Głowicę filtracyjną należy wymienić po upływie 5 lat, czynność tę
wykonuje GROHE Service.

Dane techniczne chłodnicy z saturatorem:

• Podłączenie: gniazdo wtyczkowe ścienne
z przewodem ochronnym,

zabezpieczone bezpiecznikiem 10 A

• Napięcie zasilania: 230 V AC/50 Hz

• Klasa ochronna: IP 21

• Wilgotność względna powietrza: maks. 75%

• Środek chłodniczy: 0,035 kg - R600a

• Wyłączenie zabezpieczające pompy: ok. 4:30 min

• Ciśnienie robocze: min. 0,2 MPa - maks. 1 MPa

• Max. ciśnienie wejściowe CO2 wynosi: 0,48 MPa

• Maks. ciśnienie środka chłodniczego: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Dane techniczno-sanitarne:

• Objętość schłodzonej wody w chłodnicy z saturatorem: 1,4 l

• Systemowe ciśnienie robocze: maks. 0,6 MPa

• Natężenie przepływu przy ciśnieniu

przepływu 0,3 MPa: ok. 2 l/min

• Temperatura zewnętrzna: 4 – 32°C

• Temperatura

– wody doprowadzanej do chłodnicy z saturatorem: maks. 20°C
– temperatura schłodzonej wody: ok. 5 – 10°C

• Poziom ciśnienia akustycznego LpA (wolnostojące): 50 ± 4 dB

• Możliwość regulacji obejścia, nastawa fabryczna: 2

• Wydajność filtra przy ustawieniu obejścia 2

(twardość węglanowa 17- 24 °KH): maks. 600 litrów

odpowiada maks. 12 miesiącom

• Podłączenie wody

– chłodnica z saturatorem: zimna – niebieski

Elektryczne dane kontrolne:

• Klasa oprogramowania: A

• Stopień zanieczyszczeń: 2

• Pomiarowe napięcie udarowe: 2500 V

Pomiar kompatybilności elektromagnetycznej (pomiar emisji
zakłóceń) został przeprowadzony przy napięciu i prądzie
pomiarowym.

Dane techniczne armatury:

• Ciśnienie przepływu: 0,2 – 0,9 MPa

• Ciśnienie robocze: maks. 1 MPa

• Ciśnienie kontrolne: 1,6 MPa

Aby utrzymać odpowiedni poziom hałasu, przy ciśnieniu
statycznym powyżej 5 bar konieczne jest zamontowanie reduktora
ciśnienia.

Należy unikać większych różnic ciśnienia pomiędzy wodą zimną
i gorącą!

• Natężenie przepływu przy ciśnieniu przepływu 3 bar: ok. 7 l/min

• Temperatura

– na doprowadzeniu ciepłej wody: maks. 70°C
– zalecana (energooszczędna): 60°C

Przyłącze wody: zimna – str. prawa

ciepła – str. lewa

Dezynfekcja termiczna armatury jest możliwa.

Aplikacja GROHE ONDUS i połączenie z Internetem

Chłodnica GROHE Blue, połączona z Internetem za pośrednictwem
WLAN może być włączona i skonfigurowana za pośrednictwem
aplikacji GROHE ONDUS. Za pośrednictwem tej aplikacji możliwe
jest dostarczanie wiadomości w postaci wiadomości typu push.

Urządzenie działa wyłącznie z routerem WLAN z dostępem do
Internetu (2,4 GHz, IEEE 802.11b/g/n).

Można używać tylko kanałów WLAN 1–11.

Instalacja aplikacji:

Apple: Android:

Jeżeli niezbędna jest aktualizacja aplikacji lub oprogramowania
sprzętowego, smartphone powinien znajdować się w pobliżu
GROHE Blue Home. W taki sposób możliwe jest kontrolowanie i
usuwanie ewentualnych zakłóceń.

Warunki eksploatacji

Źródła zakłóceń

Zespół nadawczo-odbiorczy działa w paśmie częstotliwości ISM
(2,4 GHz). Należy unikać instalacji w pobliżu urządzeń o takim
samym rozkładzie kanałów (np. urządzenia WLAN, komponenty
wysokiej częstotliwości itd. [przestrzegać dokumentacji
producenta!]).

Przeszkody/bariery

W przypadku eksploatacji w niekorzystnych warunkach otoczenia,
w budynkach/pomieszczeniach o ścianach z żelazobetonu,
w pobliżu elementów stalowych, ram żelaznych lub innych
przeszkód (np. mebli) wykonanych z metalu odbiór może zostać
zakłócony lub przerwany. W celu zwiększenia zasięgu sygnału,
może zaistnieć konieczność podłączenia wzmacniacza sygnału
WLAN do głównego routera.

Instalacja i uruchomienie

GROHE zaleca głębokość szafy min. 510 mm.

Przed instalacją i po jej zakończeniu dokładnie przepłukać
przewody rurowe (przestrzegać normy EN 806)!

Ustawić obejście głowicy filtra zgodnie z lokalnym poziomem
twardości węglanowej i podłączyć wkład filtracyjny.

Informacji dotyczących twardości węglanowej udziela odpowiedni
zakład wodociągowy, możliwy jest również pomiar dołączonym
paskiem testowym.

Ze względu na wymagania układu z armatury – po każdym
poborze wody nasyconej dwutlenkiem węgla – wypływa
jeszcze przez sekundę woda.

Wskazówka: Upewnić się, że podczas ustawiania chłodnicy
wąż doprowadzający wodę nie jest luzowany poprzez ruch.

Podczas transportu i ustawiania chłodnicy z saturatorem
ciecz chłodząca mogła przedostać się do przewodów.

Aby zapewnić powrotny odpływ cieczy chłodzącej,
chłodnicę z saturatorem można zainstalować dopiero
po upływie 24 godzin.

Instalacja butlę z CO2:

Dokręcić butlę do wyczuwalnego oporu. W celu zapewnienia
szczelności należy po dokręceniu do oporu dokręcić butlę mocnej ­jeszcze o około ¼ obrotu.

Sterowanie:
Funkcje przycisków:

 resetowanie zmiany filtra

 ustawienie twardości węglanowej

 CO2-Reset

59

Logowanie systemu:

• Przyciski  i  wcisnąć jednocześnie i przytrzymać, aż wyświetli

się wskazanie SE.

• Punkt na wyświetlaczu pulsuje, dopóki punkt dostępowy

chłodnicy jest aktywny. (5 min)

• W celu uruchomienia przestrzegać instrukcji aplikacji.

Wskazania na wyświetlaczu:

W stanie nieaktywnym wskazywana jest pozostała wydajność filtra
w procentach.

Przy twardości węglanowej ≤9° zaleca się stosowanie filtra
węglowego (nr kat.: 40 547 001).

Fabrycznie chłodnica z saturatorem została wyregulowana
do eksploatacji z wkładem filtra o wydajności S-size
(nr kat.: 40 404 001).

W przypadku eksploatacji z zastosowaniem innego wkładu filtra
konieczne jest odpowiednie ustawienie chłodnicy z saturatorem.

Uwaga!
Zagrożenie uszkodzeniem.
Podczas wykonywania czynności konserwacyjnych przy

instalacji należy najpierw wyłączyć zasilanie napięciem
i przerwać doprowadzanie CO2! Następnie można odłączyć

wtyczkę.
Czyszczenie chłodnicy z saturatorem

Ze względów higienicznych należy raz w roku wyczyścić
chłodnicę z saturatorem. Czyszczenie należy wykonać przed
wymianą wkładu filtra, aby nie zanieczyścić zamiennego
wkładu filtra.

Wskazówka: Zestaw czyszczący (nr kat.: 40 434 001)
i odpowiedni adapter (nr kat.: 40 694 000) można zamówić
na stronie www.shop.grohe.com.

Konserwacja i czyszczenie

Serwis

Usterka Przyczyna Środek zaradczy

Woda nie płynie • Filtr nie został włożony prawidłowo

• Węże zagięte

• Przerwane doprowadzenie wody

E1 na wyświetlaczu, brak
filtrowanej wody, uchwyt Blue®
miga na czerwono

E3 na wyświetlaczu, brak
filtrowanej wody

E5 na wyświetlaczu, brak
filtrowanej wody, uchwyt Blue®
miga na czerwono

E7 na wyświetlaczu, uchwyt Blue®
miga na czerwono

E8 na wyświetlaczu, uchwyt Blue®
miga w kolorze pomarańczowym

• Wyłączenie zabezpieczające
pompy

• Armatura i chłodnica z saturatorem
nie podłączone

• Połączenie wtykowe uszkodzone

• Nieprawidłowe działanie chłodnicy
z saturatorem

• Wykryto wilgoć w chłodnicy - Odłączyć napięcie zasilające, *

• Przekroczona wydajność filtracji - Natychmiast wymienić wkład filtra, patrz strona 11

- Włożyć prosto filtr
(11/2-2 obrotów)

- Sprawdzić węże w celu wykluczenia załamań

- Całkowicie otworzyć zawory odcinające

- Odłączyć napięcie zasilające, *
poczekać 30 sekund i ponownie podłączyć

- Włożyć prosto filtr

1

/2-2 obrotów)

(1

- Sprawdzić węże w celu wykluczenia załamań

- Całkowicie otworzyć zawory odcinające

- Wykonać połączenie wtykowe *

- Skontaktować się z działem obsługi klienta GROHE

- Odłączyć napięcie zasilające, *
poczekać 30 sekund i ponownie podłączyć

poczekać 15 minut i ponownie podłączyć

• W przypadku wilgoci pochodzącej z kondensacji
chłodnica będzie następnie ponownie gotowa do pracy

• W razie nieszczelności ponownie pojawi się
komunikat błędu i należy wówczas poinformować dział
obsługi klienta GROHE.

E9 miga na zmianę z HI na
wyświetlaczu

EC na wyświetlaczu, uchwyt
Blue® miga w kolorze białym

Brak kwasu węglowego
w położeniu Medium i Sparkling

* W przypadku, gdy błędy E1 do E7 wystąpią trzy razy lub częściej, proszę skontaktować się z działem obsługi klienta GROHE

• Chłodnica z saturatorem
przegrzany

•Butla CO2 jest prawie całkowicie
opróżniona lub nie przeprowadzono

restartu

•Butla z CO2 opróżniona - Należy wymienić butlę CO2, patrz strona 12

- Zamknąć uchwyt Blue®, zapewnić wentylację
i zmniejszyć temperaturę otoczenia do maks. 32 °C

- Ochłodzić chłodnicę przez min. 10-15 min

- Skasować komunikat błędu E9, patrz poniżej

- Należy wymienić butlę CO2 lub przeprowadzić restart,
patrz strona 12

60

Aplikacja Serwis Ondus

Urządzeń z tym oznakowaniem nie wolno wyrzucać
razem z odpadami domowymi — należy je
utylizować zgodnie z przepisami krajowymi.

Usterka Przyczyna Środek zaradczy

Logowania / rejestracja są
niemożliwe

Punkt dostępowy (WLAN)
chłodnicy GROHE Blue Home
jest niewidoczny

Integracja nie powiodła się • Chłodnica GROHE Blue Home

Skasowanie komunikatu błędu E9, automatycznie ok. 20 minut

po ochłodzeniu do maks. 32°C lub przez przerwanie zasilania
na ok. 30 sekund po ochłodzeniu.

• Pozostawić chłodnicę na min. 10–15 min. do ochłodzenia

• Przyciski  i  wcisnąć jednocześnie i przytrzymać, aż wyświetli

się wskazanie SE.

• Zwolnić przyciski

• Odczekać ok. 10 sek.

• Wyświetlana jest pozostała wydajność filtra, a komunikat
o błędzie E9 zostaje zresetowany

Jeżeli na wyświetlaczu miga wskazanie EE lub nie można usunąć
usterki, wyłączyć zasilanie napięciem chłodnicy z saturatorem.
Spisać numer serii chłodnicy z saturatorem znajdujący się na tylnej
części urządzenia i skontaktować się z działem obsługi klienta firmy
GROHE lub wysłać wiadomość e-mail do infolinii serwisowej firmy
GROHE na adres: [email protected].

Chłodnica węglanowa GROHE Blue Home może być naprawiana
tylko przez dział obsługi klienta firmy GROHE.

• Brak konta GROHE

• Brak logowania do istniejącego
konta Google lub Facebook

• Brak aktywacji trybu
konfiguracyjnego / punktu
dostępowego

znajduje się poza obszarem
zasięgu

- Zalogować z wykorzystaniem nowego konta GROHE

- Zalogować z wykorzystaniem istniejącego konta Google
lub Facebook

- Na chłodnicy GROHE Blue Home przycisnąć przyciski
 i  i przytrzymać co najmniej 3 sekundy, do chwili
rozpoczęcia pulsowania SE na wyświetlaczu, patrz
strona 7 rys. [1].

- Należy aktywować WLAN na smartfonie lub utworzyć
stałe połączenie z Internetem. Jeżeli urządzenie
pokazuje tylko inne sieci bezprzewodowe należy
skontaktować się z działem obsługi klienta GROHE.

- Należy zmienić lokalizację routera

- Należy zastosować repeater WLAN

Ochrona środowiska naturalnego i recykling

Ze względów higienicznych ponowne przetwarzanie zużytych
wkładów filtrów nie jest możliwe. Zużyte wkłady filtrów można
bezpiecznie utylizować z normalnymi odpadami nienadającymi
się do ponownego przetworzenia.

Zestaw uzupełniający dla załączonych butelek z CO2 można
nabyć w naszym sklepie internetowym na stronie

www.shop.grohe.com.
Chłodnica z saturatorem należy do urządzeń elektrycznych, które

w wielu krajach są objęte obowiązkiem utylizacji w wyznaczonych
punktach. Firma GROHE bierze udział w systemach zbierania
urządzeń elektrycznych we wszystkich znaczących krajach.

Przy dostarczaniu odpadów do usunięcia należy dopilnować
bezpiecznego przechowywania urządzenia, obieg czynnika
chłodzącego nie może zostać uszkodzony. Urządzenie zawiera
palny środek chłodzący.

61

GR

Πληροφορίες ασφαλείας

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από

παιδιά

με μειωμένες φυσικές, αισθητηριακές ή ψυχικές
ικανότητες ή έλλειψη εμπειρίας και γνώσεων, αν
βρίσκονται υπό επιτήρηση ή αν έχουν
ενημερωθεί για την ασφαλή χρήση της συσκευής
και τους κινδύνους που προκύπτουν από αυτήν.
Τα
συσκευή. Ο καθαρισμός και η

το χρήστη δεν
παιδιά

Αποφύγετε τους κινδύνους από τα φθαρμένα
καλώδια τροφοδοσίας τάσης. Σε περίπτωση
φθοράς, το ηλεκτρικό καλώδιο
αντικατασταθεί από τον κατασκευαστή, το Σέρβις
αυτού ή αντίστοιχα από ένα εξουσιοδοτημένο
άτομο.
Το C O2 (διοξείδιο του άνθρακα) είναι αέριο και

δεν επιτρέπεται

ασφυξίας.
Επιτρέπεται να χρησιμοποιούνται

το πολύ 450 g. Κατά τη χρήση τους, η ελεύθερη
επιφάνεια του χώρου

Η φιάλη CO
σε λειτουργία

Κατά τη χρήση μη γνήσιων φιαλών CO2 της GROHE
μπορεί να προκληθούν ζημιές στη βαλβίδα μείωσης

της πίεσης.
Εάν υπάρχει κύκλωμα ψύξης με βλάβη:
Τραβήξτε το φις. Αερίστε καλά το χώρο στον
οποίο βρίσκεται η συσκευή για μερικά λεπτά.
Ενημερώστε το σέρβις.
Το ψυκτικό μέσο που ξεπηδά μπορεί να
οδηγήσει σε τραυματισμούς των οφθαλμών.
Το ψυκτικό μέσο R600a είναι φυσικό αέριο με
υψηλή περιβαλλοντική βιωσιμότητα, ωστόσο

είναι εύφλεκτο.
Δεν καταστρέφει το στρώμα του όζοντος και δεν
επιβαρύνει το φαινόμενο του θερμοκηπίου.

με υποδοχή σύνδεσης ψυχρών συσκευών κατά
IEC 60320-C13 πρέπει να συνδέεται μόνο σε
κατάλληλη πρίζα με ασφάλεια τουλάχιστον 10 A και
ασφαλειοδιακόπτη. Η πρίζα πρέπει να είναι ελεύθερα
προσβάσιμη μετά την εγκατάσταση.

Μην

της συσκευής ή της διάταξης των σταθερών

εξαρτημάτων.

•

Απαγορεύεται

συνδεδεμένη φιάλη CO2.

• Η φιάλη CO

επισκευάζεται από μη εξουσιοδοτημένα άτομα.

• Κατά τον καθαρισμό, η ψυχόμενη συσκευή

εμπλουτισμού διοξειδίου άνθρακα και τα φις
να έρχονται άμεσα ή έμμεσα σε επαφή με νερό.

• Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου άνθρακα

θα πρέπει

τροφοδοσία τάσης.

άνω των 8 ετών, καθώς και από άτομα

παιδιά δεν

επιτρέπεται να παίζουν με τη

συντήρηση από

επιτρέπεται να εκτελείται από

χωρίς επίβλεψη.

πρέπει

να

η εισπνοή του, καθώς υπάρχει κίνδυνος

μόνο

φιάλες CO2 έως

πρέπει

βρίσκεται υπό πίεση. Επιτρέπεται να τίθεται

2

μόνο

όταν βρίσκεται σε όρθια θέση.

να είναι τουλ. 4 m2.

κλείνετε τις οπές αερισμού της επένδυσης

η μεταφορά της εγκατάστασης με

δεν επιτρέπεται

2

να συντηρείται ή να

δεν

πρέπει

να είναι μόνιμα συνδεδεμένη στην

• Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου
άνθρακα, καθώς και η φιάλη CO2 και το σύστημα

φίλτρου

πρέπει

να προστατεύονται από μηχανικές
φθορές, από υψηλές θερμοκρασίες και την άμεση
ηλιακή ακτινοβολία στο σημείο τοποθέτησης.

Μην

τοποθετείτε το σύστημα κοντά σε πηγές

θερμότητας, λοιπές πηγές ανάφλεξης ή ανοικτή φλόγα.

• Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου άνθρακα

θα πρέπει

•

Απαγορεύεται

να τοποθετείται σε κατακόρυφη θέση.

το άνοιγμα της ψυχόμενης συσκευής

εμπλουτισμού διοξειδίου άνθρακα.

• Η εγκατάσταση των εξαρτημάτων και της ψυχόμενης
συσκευής εμπλουτισμού διοξειδίου άνθρακα με
φυσίγγιο φίλτρου

επιτρέπεται μόνο

σε χώρους που

προστατεύονται από τον παγετό.

• Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου άνθρακα
προορίζεται

αποκλειστικά

για χρήση σε κλειστούς

χώρους.

• Κατά τη μεταφορά/τοποθέτηση της ψυχόμενης
συσκευής εμπλουτισμού διοξειδίου άνθρακα ενδέχεται
να έχει εισχωρήσει ψυκτικό υγρό στους αγωγούς. Για να
διασφαλίσετε την επιστροφή του ψυκτικού υγρού, θα
πρέπει να
εμπλουτισμού διοξειδίου άνθρακα σε λειτουργία
από

εγκαταστήσετε

24 ώρες

την ψυχόμενη συσκευή

χρόνου ηρεμίας.

μετά

• Για τη βέλτιστη απόδοση ψύξης το σύστημα πρέπει να
παραμείνει μετά την εγκατάσταση σε χρόνο ηρεμίας για

6ώρες

.

• Μην λειτουργείτε μια συσκευή που έχει παρουσιάσει
βλάβη.

Παρατήρηση:
Το προϊόν GROHE Blue Home δεν προορίζεται για

χρήση σε εμπορικές δραστηριότητες.
Το σετ καθαρισμού (Αρ. παραγγελίας: 40 434 001) και
την αντίστοιχη διάταξη προσαρμογής (Αρ.
παραγγελίας: 40 694 000) μπορείτε να τα
παραγγείλετε από τον ιστότοπο
www.shop.grohe.com.

• Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου άνθρακα

δεν

επιτρέπεται να αποσυνδεθεί από το ρεύμα, αφού

τεθεί σε λειτουργία.

• Η λειτουργία συνεχίζεται λόγω του συστήματος μετά
από κάθε λήψη ανθρακούχου νερού για περ.

Υποδείξεις για το λογισμικό και τη σύνδεση στο
διαδίκτυο:

• Για να διασφαλιστεί η λειτουργία με όλες τις δυνατότητες
της συσκευής, πρέπει τόσο το smartphone που
χρησιμοποιείται όσο και η συσκευή ψύξης GROHE
Blue Home να είναι συνδεδεμένα στο διαδίκτυο και
η συσκευή προηγουμένως να έχει εγκατασταθεί με
επιτυχία μέσω της εφαρμογής GROHE ONDUS.
Διαφορετικά, η συσκευή δεν διαμορφώνεται και
δεν μπορούν να παραδοθούν μηνύματα.

• Η GROHE λαμβάνει όλα τα απαραίτητα μέτρα για την
εξασφάλιση μιας ασφαλούς και ορθής χρήσης. Σε
περίπτωση κακόβουλης επίθεσης τρίτων, η GROHE
σας συνιστά να εγκαταστήσετε την τελευταία έκδοση
του υλικολογισμικού ή/και να αποσυνδέσετε τη
συσκευή από το δίκτυο ηλεκτροδότησης, μέχρι να
λάβετε περαιτέρω πληροφορίες από την GROHE.

62

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά και
αξεσουάρ. Η χρήση άλλων εξαρτημάτων συνεπάγεται την
ακύρωση της εγγύησης και της σήμανσης CE, ενώ μπορεί να
οδηγήσει σε τραυματισμούς.

Η κεφαλή φίλτρου πρέπει να αντικατασταθεί μετά από 5 χρόνια
από το Σέρβις της GROHE.

Τεχνικά στοιχεία της ψυχόμενης συσκευής
εμπλουτισμού διοξειδίου άνθρακα:

• Σύνδεση: πρίζα τοίχου με αγωγό προστασίας,
με ασφάλεια 10 A

• Τροφοδοσία τάσης: 230 V AC / 50 Hz

•Μέγ. λήψη ισχύος: 180W

• Βαθμός προστασίας: IP 21

• Σχετική ατμοσφαιρική υγρασία: μέγ. 75%

• Ψυκτικό μέσο: 0,035 kg - R600a

• Διακοπή ασφαλείας αντλίας: περ. 4:30 λεπτά

• Πίεση λειτουργίας: ελάχ. 0,2 MPa - μέγ. 1 MPa

•Μέγ. CO

• Μέγ. πίεση ψυκτικού μέσου: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Υγειονομικά τεχνικά στοιχεία:

• Χωρητικότητα κρύου νερού στην ψυχόμενη συσκευή

εμπλουτισμού διοξειδίου άνθρακα:1,4 l

• Πίεση λειτουργίας: μέγ. 0,6 MPa

• Παροχή με πίεση ροής 0,3 MPa: ca. 2 l/min

• Θερμοκρασία περιβάλλοντος: 4 – 32 °C

• Θερμοκρασία

– Τροφοδοσία νερού στην ψυχόμενη συσκευή εμπλουτισμού
διοξειδίου άνθρακα: μέγ. 20 °C
– Θερμοκρασία του κρύου νερού: περ. 5 – 10 °C

• Στάθμη ηχοπίεσης LpA (σε ελεύθερη όρθια θέση): 50 ± 4dB

• Ρυθμιζόμενη παράκαμψη, εργοστασιακή ρύθμιση: 2

• Χωρητικότητα φίλτρου σε παράκαμψη, θέση 2

(σκληρότητα ανθρακικών αλάτων 17 - 24 °KH): μέγ. 600 λίτρα

•Σύνδεση νερού

– Ψυχόμενη συσκευή εμπλουτισμού
διοξειδίου άνθρακα: κρύο - μπλε

Ηλεκτρικά στοιχεία ελέγχου:

• Κατηγορία λογισμικού: A

• Βαθμός ρύπανσης: 2

• Κρουστική τάση μέτρησης: 2500V

Ο έλεγχος της ηλεκτρομαγνητικής συμβατότητας (έλεγχος
εκπομπής παρεμβολών) πραγματοποιήθηκε με την τάση μέτρησης
και το ρεύμα μέτρησης.

Τεχνικά στοιχεία εξαρτημάτων:

• Πίεση ροής: 0,2 - 0,9 MPa

• Πίεση λειτουργίας: μέγ. 1 MPa

• Πίεση ελέγχου: 1,6 MPa

Για την τήρηση των ορίων τιμών θορύβου θα πρέπει, σε πιέσεις
ηρεμίας άνω των 5 bar, να τοποθετηθεί μια βαλβίδα μείωσης της
πίεσης.

Πρέπει να αποφεύγονται μεγαλύτερες διαφορές πίεσης μεταξύ
παροχής κρύου και ζεστού νερού.

• Παροχή σε πίεση ροής 3 bar: περ. 7 l/min

• Θερμοκρασία

- Τροφοδοσία ζεστού νερού: μέγ. 70 °C

- Συνιστάται (εξοικονόμηση ενέργειας): 60 °C

Σύνδεση νερού: κρύο - δεξιά

Δυνατότητα θερμικής απολύμανσης στα εξαρτήματα.

Πίεση εισόδου: 0,48 MPa

2

αντιστοιχεί σε μέγ. 12 μήνες

ζεστό - αριστερά

Εφαρμογή GROHE ONDUS και σύνδεση στο διαδίκτυο

Η συσκευή ψύξης GROHE Blue που συνδέεται στο διαδίκτυο μέσω
WLAN μπορεί να συνδεθεί και να διαμορφωθεί στην εφαρμογή
GROHE ONDUS. Μέσω αυτής της εφαρμογής μπορείτε να
λαμβάνετε μηνύματα με τη μορφή Push.

Απαιτείται δρομολογητής WLAN με πρόσβαση στο διαδίκτυο
(2,4 GHz, IEEE 802.11b/g/n).

Μπορούν να χρησιμοποιηθούν μόνο τα κανάλια
WLAN 1 - 11.

Εγκατάσταση της εφαρμογής:

Apple: Android:

Εάν απαιτείται ενημέρωση της εφαρμογής ή του υλικολογισμικού
της συσκευής, τότε το smartphone πρέπει να βρίσκεται πολύ κοντά
στο συσκευή ψύξης GROHE Blue Home. Έτσι, μπορείτε να
ελέγξετε και να αντιμετωπίσετε τυχόν διακοπές που μπορεί να
προκύψουν.

Προϋποθέσεις λειτουργίας

Πηγές παρεμβολών

Η μονάδα πομπού/δέκτη λειτουργεί στη ζώνη συχνοτήτων
ISM (2,4 GHz). Θα πρέπει να αποφεύγεται η εγκατάσταση κοντά σε
συσκευές που χρησιμοποιούν τα ίδια κανάλια
(π.χ. συσκευές WLAN, στοιχεία HF κ.λπ. [λάβετε υπόψη την
τεκμηρίωση του κατασκευαστή!]).

Εμπόδια/περιορισμοί

Σε περίπτωση χειρισμού υπό δυσχερείς συνθήκες περιβάλλοντος,
π.χ. σε κτίρια/χώρους με τοίχους από σκυρόδεμα και χάλυβα, με
πλαίσια από σίδερο ή κοντά σε μεταλλικά εμπόδια (π.χ. έπιπλα), η
ραδιολήψη ενδέχεται να παρουσιάσει προβλήματα και να διακοπεί.
Εάν χρειάζεται, πρέπει να συνδεθεί στον κύριο δρομολογητή ένας
αναμεταδότης WLAN, ώστε να αυξηθεί η εμβέλεια του
ραδιοσήματος.

Εγκατάσταση και θέση σε λειτουργία

Η GROHE συνιστά βάθος ντουλαπιού τουλ. 510 mm.

Ξεπλένετε σχολαστικά το σύστημα σωληνώσεων
πριν και μετά την εγκατάσταση (τηρείτε το EN

806)!
Ρυθμίστε την παράκαμψη της κεφαλής φίλτρου σύμφωνα με την
τοπική σκληρότητα ανθρακικών αλάτων και συνδέστε το
φυσίγγιο φίλτρο.

Μπορείτε να ενημερωθείτε για τη σκληρότητα ανθρακικών αλάτων με
τη βοήθεια της συνοδευτικής δοκιμαστικής ταινίας ή από την αρμόδια
εταιρία ύδρευσης της περιοχής σας.

Η λειτουργία συνεχίζεται λόγω του συστήματος μετά από κάθε
λήψη ανθρακούχου νερού για περ.
Παρατήρηση: Βεβαιωθείτε ότι κατά την τοποθέτηση της
ψυχόμενης συσκευής ο σωλήνας παροχής νερού δεν χαλαρώνει
λόγω μετακίνησης.

Κατά τη μεταφορά/τοποθέτηση της ψυχόμενης συσκευής
εμπλουτισμού διοξειδίου άνθρακα ενδέχεται να έχει
εισχωρήσει ψυκτικό υγρό στους αγωγούς.
Για να διασφαλίσετε την επιστροφή του ψυκτικού υγρού, θα
πρέπει να εγκαταστήσετε την ψυχόμενη συσκευή
εμπλουτισμού διοξειδίου άνθρακα σε λειτουργία μετά από
24 ώρες χρόνου ηρεμίας.

Τοποθέτηση φιάλης CO2:

Βιδώστε τη φιάλη μέχρι να είναι αισθητή αντίσταση. Για τη διασφάλιση
της στεγανότητας, πρέπει να βιδώσετε τη φιάλη μετά το σημείο
τερματισμού ακόμα κατά περ. 1/4 της περιστροφής.

Έλεγχος:
Τα πλήκτρα έχουν τις παρακάτω λειτουργίες:

 Επαναφορά αλλαγής φίλτρου

 Επιλογή μεγέθους φίλτρου και ρύθμιση σκληρότητας ανθρακικών
αλάτων
 Επαναφορά CO

2

63

Δήλωση συστήματος:

• Πιέστε ταυτόχρονα τα πλήκτρα  και  kρατήστε τα πατημένα,

μέχρι να αρχίσει να αναβοσβήνει η ένδειξη SE.

• Το σημείο στην οθόνη αναβοσβήνει όσο είναι ενεργό το σημείο

πρόσβασης της συσκευής ψύξης. (5 λεπτά)

• Για τη θέση σε λειτουργία ακολουθήστε τις οδηγίες της εφαρμογής.

Ενδείξεις στην οθόνη:

Στην κατάσταση ηρεμίας εμφανίζεται η υπολειπόμενη χωρητικότητα
του φίλτρου σε ποσοστό επί τοις εκατό.

Σε περίπτωση σκληρότητας ανθρακικών αλάτων ≤ 9° συνιστάται
η χρήση του φίλτρου ενεργού άνθρακα
(αρ. παραγγελίας: 40 547 001).

Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου άνθρακα έχει
ρυθμιστεί από το εργοστάσιο για λειτουργία με το φυσίγγιο φίλτρου S
(Αρ. παραγγελίας: 40 404 001).

Σε περίπτωση λειτουργίας με άλλο φυσίγγιο φίλτρου, θα πρέπει να
ρυθμιστεί ανάλογα η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου
άνθρακα.

Προσοχή!
Κίνδυνος ζημιάς!
Κατά τις εργασίες συντήρησης της εγκατάστασης θα πρέπει
πρώτα να διακόπτεται η τροφοδοσία τάσης και η
παροχή CO2! Μετά μπορείτε να αποσυνδέσετε τους

συνδετήρες.
Καθαρισμός της ψυχόμενης συσκευής εμπλουτισμού
διοξειδίου άνθρακα

Για λόγους υγιεινής, η ψυχόμενη συσκευή εμπλουτισμού
διοξειδίου άνθρακα θα πρέπει να καθαρίζεται τουλάχιστον μία
φορά το χρόνο. Ο καθαρισμός πρέπει να πραγματοποιείται πριν
από την αλλαγή του φυσιγγίου φίλτρου, ώστε να μην

το φυσίγγιο φίλτρου αντικατάστασης.

Παρατήρηση: Το σετ καθαρισμού (Αρ. παραγγελίας: 40 434 001) και
την αντίστοιχη διάταξη προσαρμογής
(Αρ. παραγγελίας: 40 694 000) μπορείτε να τα παραγγείλετε από τον
ιστότοπο www.shop.grohe.com.

Συντήρηση και επισκευή

Σέρβις

Βλάβη Αιτία Αντιμετώπιση

λερώνεται

Δεν παρατηρείται ροή νερού • Το φίλτρο δεν έχει τοποθετηθεί

σωστά

• Οι λαστιχένιοι σωλήνες έχουν
καμφθεί

• Διακόπηκε η παροχή νερού

Δεν υπάρχει φιλτραρισμένο νερό,

• Διακοπή ασφαλείας αντλίας - Διακόψτε την τροφοδοσία τάσης, *

η λαβή Blue® αναβοσβήνει με
κόκκινο χρώμα, ένδειξη Ε1 στην
οθόνη

Δεν υπάρχει φιλτραρισμένο νερό,
ένδειξη E3 στην οθόνη

• Τα εξαρτήματα και η ψυχόμενη
συσκευή εμπλουτισμού διοξειδίου
άνθρακα δεν έχουν συνδεθεί

• Ο συνδετήρας είναι ελαττωματικός

Δεν υπάρχει φιλτραρισμένο νερό,
η λαβή Blue® αναβοσβήνει με
κόκκινο χρώμα, ένδειξη Ε5 στην

• Εσφαλμένη λειτουργία της
ψυχόμενης συσκευής
εμπλουτισμού διοξειδίου άνθρακα

οθόνη

Η λαβή Blue® αναβοσβήνει με
κόκκινο χρώμα, ένδειξη Ε7 στην
οθόνη

Η λαβή Blue® αναβοσβήνει με
πορτοκαλί χρώμα, ένδειξη E8 στην

• Εντοπίστηκε υγρασία στο
εσωτερικό της ψυχόμενης
συσκευής

• Παρατηρήθηκε υπέρβαση της
χωρητικότητας φίλτρου

οθόνη

Η ένδειξη E9 αναβοσβήνει
εναλλασσόμενα με την ένδειξη HI
στην οθόνη

• Η ψυχόμενη συσκευή
εμπλουτισμού διοξειδίου άνθρακα
έχει υπερθερμανθεί

- Τοποθετήστε αμέσως το φίλτρο

1

/2-2 περιστροφές)

(1

- Ελέγξτε τους εύκαμπτους σωλήνες για κυρτώσεις

- Ανοίξτε πλήρως τις βαλβίδες διακοπής λειτουργίας

Περιμένετε 30 δευτερόλεπτα και επανενεργοποιήστε

1

- Τοποθετήστε αμέσως το φίλτρο (1

/2-2 περιστροφές)

- Ελέγξτε τους εύκαμπτους σωλήνες για κυρτώσεις

- Ανοίξτε πλήρως τις βαλβίδες διακοπής λειτουργίας

- Συνδέστε το συνδετήρα *

- Επικοινωνήστε με το Σέρβις GROHE

- Διακόψτε την τροφοδοσία τάσης, *
Περιμένετε 30 δευτερόλεπτα και επανενεργοποιήστε

- Διακόψτε την τροφοδοσία τάσης, *
περιμένετε 15 λεπτά και επανενεργοποιήστε

• Σε περίπτωση υγρασίας συμπυκνώματος η ψυχόμενη
συσκευή είναι έπειτα και πάλι έτοιμη για χρήση

• Σε περίπτωση διαρροής εμφανίζεται ξανά το μήνυμα
σφάλματος και πρέπει να ενημερωθεί το Σέρβις
GROHE.

- Αντικαταστήστε αμέσως το φυσίγγιο, βλέπε σελίδα 11

®

- Κλείστε τη λαβή Blue

, διασφαλίστε αερισμό και μειώστε

τη θερμοκρασία περιβάλλοντος κάτω από 32 °C

- Αφήστε την ψυχόμενη συσκευή να κρυώσει για
τουλ.10- 15λεπτά

- Μηδενισμός μηνύματος βλάβης E9, βλέπε κάτω

Η λαβή Blue® αναβοσβήνει με
άσπρο χρώμα, ένδειξη EC στην

• Φιάλη CO
μηδενίστηκε

σχεδόν άδεια ή δεν

2

- Αντικαταστήστε τη φιάλη CO2 ή μηδενίστε, βλέπε
σελίδα 12

οθόνη

Δεν υπάρχει ανθρακικό στις θέσεις

• Η φιάλη CO2 είναι άδεια - Αντικαταστήστε τη φιάλη CO2, βλέπε σελίδα 12

Medium και Sparkling

* Σε περίπτωση που τα σφάλματα E1 έως E7 εμφανιστούν τρεις φορές ή συχνότερα, τότε επικοινωνήστε με το Σέρβις GROHE

64

Εφαρμογή Service Ondus

Οι συσκευές με αυτήν τη σήμανση δεν θα πρέπει να
απορρίπτονται με τα οικιακά απορρίμματα, αλλά
πρέπει να απορρίπτονται ξεχωριστά, σύμφωνα με
τις ισχύουσες διατάξεις.

Βλάβη Αιτία Αντιμετώπιση

Δεν είναι δυνατή η δήλωση/
σύνδεση

Το σημείο πρόσβασης (WLAN)
της συσκευής ψύξης GROHE
Blue Home δεν είναι ορατό

Αποτυχία σύνδεσης • Η συσκευή ψύξης GROHE Blue

Επαναφορά του μηνύματος σφάλματος E9

μετά την ψύξη στους έως 32 °C ή διακόπτοντας την τροφοδοσία
τάσης περ. 30 δευτερόλεπτα μετά την ψύξη.

• Αφήστε την ψυχόμενη συσκευή να κρυώσει για τουλ. 10 -15 λεπτά

• Πατήστε ταυτόχρονα και παρατεταμένα τα πλήκτρα
μέχρι να αρχίσει να αναβοσβήνει η ένδειξη

• Αφήστε τα πλήκτρα

• Περιμένετε περ. 10 δευτ.

• Εμφανίζεται η υπολειπόμενη χωρητικότητα του φίλτρου και το
μήνυμα βλάβης Ε9 μηδενίζεται

Εάν αναβοσβήνει η ένδειξη EE ή δεν είναι δυνατή η αντιμετώπιση
του προβλήματος, διακόψτε την τροφοδοσία τάσης της ψυχόμενης
συσκευής εμπλουτισμού διοξειδίου άνθρακα. Καταγράψτε τον
αριθμό σειράς της ψυχόμενης συσκευής εμπλουτισμού διοξειδίου
άνθρακα που υπάρχει στην πίσω πλευρά της συσκευής και
απευθυνθείτε σε έναν ειδικευμένο τεχνίτη εγκατάστασης ή
επικοινωνήστε με τη Γραμμή Σέρβις της GROHE μέσω email στη
διεύθυνση
Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου άνθρακα GROHE
Blue Home επιτρέπεται να επισκευαστεί μόνο από το Σέρβις
GROHE.

[email protected]

• Δεν υπάρχει λογαριασμός GROHE

• Δεν έχετε δηλώσει λογαριασμό
Google ή Facebook

• Η λειτουργία διαμόρφωσης/
το σημείο πρόσβασης δεν έχει
ενεργοποιηθεί

Home βρίσκεται εκτός της περιοχής
λήψης

, αυτόματα περ. 20



και



SE

στην οθόνη.

.

Περιβάλλον και ανακύκλωση

Για λόγους υγιεινής δεν είναι δυνατή η επανεπεξεργασία
χρησιμοποιημένων φυσιγγίων φίλτρου. Τα χρησιμοποιημένα
φυσίγγια φίλτρου μπορούν να απορριφθούν με τα κοινά
απορρίμματα.
Μπορείτε να αγοράσετε ένα σετ επαναπλήρωσης για τη
συνοδευτική

διεύθυνση www.shop.grohe.com.
Η ψυχόμενη συσκευή εμπλουτισμού διοξειδίου άνθρακα είναι μία
ηλεκτρική συσκευή για την οποία ισχύει σε πολλές χώρες η
υποχρέωση επιστροφής και παραλαβής. Σε όλες αυτές τις χώρες η
GROHE συμμετέχει στα αντίστοιχα συστήματα παραλαβής.
Προσέχετε κατά την προετοιμασία για την απόρριψη η συσκευή να
έχει τοποθετηθεί προς φύλαξη με ασφάλεια και να μην έχει
καταστραφεί το κύκλωμα ψυκτικού μέσου. Η συσκευή περιέχει

εύφλεκτο

- Δήλωση με νέο λογαριασμό GROHE

- Δήλωση με λογαριασμό Google ή Facebook

-Στην συσκευή ψύξης GROHE Blue Home, πατήστε
τα πλήκτρα  και  τουλάχιστον για 3 δευτερόλεπτα
μέχρι να αναβοσβήσει στην οθόνη η ένδειξη SE.
Βλέπε σελίδα 7, εικόνα [1].

- Ενεργοποιήστε το WLAN στο smartphone σας και
βεβαιωθείτε ότι υπάρχει σταθερή πρόσβαση στο
διαδίκτυο. Αν εμφανίζονται μόνο άλλα ασύρματα δίκτυα,
επικοινωνήστε με το σέρβις της GROHE.

- Αλλάξτε τη θέση του δρομολογητή

- Χρησιμοποιήστε WLAN Repeater

φιάλη CO2 στο ηλεκτρονικό μας κατάστημα στη

ψυκτικό μέσο.

65

CZ

Bezpečnostní informace

Tento přístroj smí používat děti od 8 let
a osoby se sníženými fyzickými, senzorickými
nebo mentálními schopnostmi nebo
nedostatkem zkušeností a vědomostí, pokud
jsou pod dozorem nebo byli poučeni
o bezpečném používaní tohoto přístroje
a rozumí rizikům s ním spojeným. Děti si
s tímto přístrojem nesmí hrát. Čistění
a uživatelskou údržbu nesmí vykonávat děti
bez dozoru.

Zabraňte nebezpečí úrazu následkem
poškozeného kabelu napájecího síťového
napětí. Poškozený síťový kabel musí být
vyměněn prostřednictvím výrobce nebo
servisní služby výrobce nebo
u kvalifikovaného odborníka.

CO

(kysličník uhličitý) je plyn a nesmí se vdechovat,

2

hrozí nebezpečí udušení.
Smí být používány jen láhve CO2 o hmotnosti

do 450 g. Při jejich použitím musí volná plocha činit
min. 4 m2.
Láhev CO2 je pod tlakem. Smí být uvedena
do provozu jen ve svislé poloze.
Při použití jiných než originálních GROHE CO2 lahví,
může dojít k poškození redukčního ventilu.

V případě zaneprázdněného chladicího
okruhu:

Vytáhněte zástrčku ze síťové zásuvky. Prostor,
ve kterém přístroj stojí, několik minut dobře
větrejte. Informujte servisní službu.

Stříkající chladivo může vést k poranění očí.
Chladivo R600a je přírodní plyn s vysokou

snášenlivostí se životním prostředím, který je
však hořlavý.

Nepoškozuje ozónovou vrstvu a nezvyšuje skleníkový
efekt.

• Přiložený síťový připojovací kabel s přípojkou pro
chladicí přístroje podle IEC 60320-C13 lze připojit
pouze do vhodné zásuvky zajištěné minimálně 10 A a
proudovým chráničem. Zásuvka musí být po instalaci
volně přístupná.

Nezakrývejte větrací otvory zakrytování stroje
nebo nástavby vestavěného nábytku.

• Zařízení se nesmí transportovat s připojenou lahví
CO

.

2

• Láhev CO
opravovat.

se nesmí svépomocně servisovat ani

2

• Nauhličovací chladicí zařízení vody a konektor se při

čištění v žádném případě nesmí přímo
či nepřímo ostříkat vodou.

• Nauhličovací chladicí zařízení musí být trvale

připojeno k napájecímu napětí.

• Nauhličovací chladicí zařízení vody, láhev CO2

a filtrační systém musejí být v místě instalace
chráněny před mechanickým poškozením,
působením horka a přímého slunečního záření.
Nemontujte v blízkosti zdrojů tepla, jiných zápalných
zdrojů nebo otevřeného ohně.

• Nauhličovací chladicí zařízení se musí umístit

ve svislé poloze.

• Nauhličovací chladicí zařízení se nesmí otevírat.

• Armatura a nauhličovací chladicí zařízení vody

s filtrační kartuší se smí instalovat pouze
do místností chráněných proti mrazu.

• Nauhličovací chladicí zařízení vody je učeno

výhradně pro použití v uzavřených místnostech.

• Během transportu/instalace nauhličovacího
chladicího zařízení může chladicí prostředek natéct
do potrubí. Aby bylo zajištěno, že se chladicí
prostředek dostal zpět, je možné nauhličovací
chladicí zařízení nainstalovat
až po uplynutí 24 hodin.

• Pro optimální chladicí výkon musí být zajištěn prostoj
systému po dobu 6 hodin po instalaci.

• Neuvádějte do provozu poškozený přístroj.

Upozornění:
Přístroj GROHE Blue Home není určen pro

podnikatelské použití.
Čisticí sadu (obj. č.: 40 434 001) a příslušný
adaptér (obj. č.: 40 694 000) lze objednat
na stránkách www.shop.grohe.com.

• Po uvedení do provozu nesmí být nauhličovací
chladicí zařízení odpojeno od elektrického proudu.

• Po každém odběru vody nasycené kysličníkem
uhličitým běží armatura podle systému ještě
asi 1 sekundu, displej v ovladači modře svítí.

Upozornění k softwaru a internetovému připojení:

• Aby bylo možné zajistit provoz přístroje se všemi
funkcemi, musí být jak použitý chytrý telefon, tak
i chladicí zařízení GROHE Blue Home připojeno
k internetu a přístroj musí být předem úspěšně
nainstalován prostřednictvím aplikace GROHE
ONDUS. V opačném případě nebude přístroj
nakonfigurován a zasílání hlášení nebude možné.

• GROHE přijímá veškerá potřebná opatření pro
zajištění bezpečného
a správného použití. V případě svévol-ného zásahu
třetích osob doporučuje GROHE instalovat
nejaktuálnější firmware a/nebo odpojit přístroj od
elektrické sítě, dokud neobdržíte další informace od
GROHE

.

66

Používejte pouze originální náhradní díly a příslušenství. Při
používání jiných, neoriginálních dílů, neplatí záruka a označení CE,
kromě toho hrozí nebezpečí úrazu.

Po uplynutí 5 let musí filtrační hlavici vyměnit servis GROHE.

Technické údaje – nauhličovací chladicí zařízení vody:

• Připojení: nástěnná el. zásuvka s ochranným uzemňovacím
vedením, s jištěním přes 10 A pojistku

• Napětí: 230 V AC / 50 Hz

• Max. příkon: 180 W

• Druh el. ochrany: IP 21

• Relativní vlhkost vzduchu: max. 75 %

• Chladivo: 0,035 kg – R600a

• Bezpečnostní vypnutí čerpadla: cca. 4:30 min

• Provozní tlak: min. 0,2 MPa - max. 1 MPa

• Max. vstupní tlak CO2:0,48MPa

• Max. tlak chladiva: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Zdravotně technické údaje:

• Objem chlazené vody v nauhličovacím chladicím zařízení: 1,4 l

• Provozní tlak: max. 0,6 MPa

• Průtok při proudovém tlaku 0,3 MPa: cca 2 l/min

• Teplota okolního prostředí: 4 – 32 °C

• Teplota
– vstup vody nauhličovacího chladicího zařízení: max. 20 °C
– teplota chlazené vody: cca 5 – 10 °C

• Hladina akustického tlaku LpA (volně stojící): 50 ± 4 dB

• Nastavitelný obtok, nastavení z výroby: 2

• Kapacita filtru při nastavení obtoku 2
(karbonátová tvrdost 17 – 24 °KH): max. 600 litrů

odpovídá max. 12 měsíců

• Připojení vody
– nauhličovací chladicí zařízení: studená – modrá

Elektrické kontrolní údaje:

• Třída softwaru: A

• Stupeň znečištění: 2

• Jmenovité zatěžovací rázové napětí: 2 500 V

Zkouška elektromagnetické kompatibility (zkouška vysílání
rušivých signálů) byla provedena s jmenovitým napětím
a jmenovitým proudem.

Technické údaje – armatura:

• Proudový tlak: 0,2 - 0,9 MPa

• Provozní tlak: max. 1 MPa

• Zkušební tlak: 1,6 MPa

Pro dodržení hodnot hluku je nutné při statických tlacích vyšších
než 5 barů namontovat redukční ventil.

Je nutné zabránit vyšším tlakovým rozdílům mezi připojením
studené a teplé vody!

• Průtok při proudovém tlaku 3 bary: cca 7 l/min

•Teplota
– vstup teplé vody: max. 70 °C

- doporučená teplota (pro úsporu energie): 60 °C

Přípojení vody: studená – vpravo

teplá – vlevo

Možnost tepelné dezinfekce armatury.

Aplikace GROHE ONDUS a připojení k internetu

Chladicí zařízení GROHE Blue připojené k internetu
prostřednictvím Wi-Fi může být připojeno a konfigurováno
v aplikaci GROHE ONDUS. Prostřednictvím této aplikace
mohou být zasílány zprávy formou push zpráv.

Přístroj funguje pouze s WLAN routerem s internetovým
připojením (2,4 GHz, IEEE 802.11b/g/n).

Lze použít pouze kanály WLAN 1-11.

Instalace aplikace:

Apple: Android:

Je-li nutná aktualizace firmware aplikace nebo přístroje, musí se
chytrý telefon nalézat v bezprostřední blízkosti
GROHE Blue Home
případné výpadky funkčnosti.

. Tak mohou být kontrolovány a odstraněny

Provozní podmínky

Zdroje rušení

Vysílací/přijímací jednotka pracuje ve frekvenčním pásmu
ISM (2,4 GHz). Je nutno vyhýbat se instalaci v blízkosti přístrojů se
stejným obsazením kanálů (např. přístrojů WLAN,
VF komponent atd. [dodržujte údaje v dokumentaci výrobce!]).

Překážky/zábrany

Při provozu v nepříznivých okolních podmínkách, jako v budo-vách/
místnostech se železobetonovými stěnami a ocelovými či želenými
rámy nebo v blízkosti překážek (např. nábytku) z kovu, může být
příjem radiového signálu rušen nebo přerušen. Případně musí být k
hlavnímu routeru připojen WLAN zesilovač pro zvýšení dosahu
radiového signálu.

Instalace a uvedení do provozu

GROHE doporučuje hloubku skříně min. 510 mm.

Potrubní systém před a po instalaci důkladně propláchněte
(dodržujte normu EN 806)!

Obtok filtrační hlavice nastavte podle místní karbonátové
tvrdosti a připojte a filtrační kartuši.

Hodnotu karbonátové tvrdosti lze zjistit pomocí přiloženého
testovacího proužku nebo se na ni dotázat u příslušného
vodárenského podniku.

Po každém odběru vody nasycené kysličníkem uhličitým běží
armatura podle systému ještě asi 1 sekundu, displej v ovladači
modře svítí.

Upozornění: Zajistěte, aby se přívodní hadice vody neuvolnila
pohybem při instalaci.

Během transportu/instalace nauhličovacího chladicího
zařízení může chladicí prostředek natéct do potrubí.

Aby bylo zajištěno, že se chladicí prostředek dostal zpět, je
možné nauhličovací chladicí zařízení nainstalovat až po
uplynutí 24 hodin.

Instalace láhve CO2:

Šroubujte láhev, dokud neucítíte odpor. Pro zaručení těsnosti je
nutné po zaražení láhev utáhnout ještě o cca ¼ otočky.

Řízení:
Tlačítka mají následující funkce:

 Reset po výměně filtru

 Výběr velikosti filtru a nastavení karbonátové tvrdosti

 CO2-Reset

chladicí zařízení

67

Přihlášení systému:

• Stiskněte a přidržte současně tlačítka  a  dokud se na displeji
nerozbliká SE.

• Bod na displeji bliká tak dlouho, dokud je přístupový bod
chladicího zařízení aktivní. (5 min)

• Pro uvedení do provozu postupujte dle pokynů aplikace.

Indikace na displeji:

V klidovém stavu se zobrazuje zbytková kapacita filtru
v procentech.

U karbonátové tvrdosti ≤9° se doporučuje použití aktivního
uhlíkového filtru (obj. č.: 40 547 001).

Nauhličovací chladicí zařízení je z výrobního závodu nastaveno na
provoz s filtrační kartuší S (obj. č.: 40 404 001).

Při provozu s jinou filtrační kartuší je třeba upravit podle toho
nastavení nauhličovacího chladicího zařízení.

Pozor!
Nebezpečí poškození!
Před zahájením všech servisních pracích na zařízení se

musí vždy nejprve přerušit napájení a přívod CO2! Poté lze
zásuvný konektor rozpojit.

Čištění nauhličovacího chladicího zařízení

Nauhličovací chladicí zařízení musí být z hygienických důvodů
alespoň jednou za rok vyčištěno. Čištění je nutno provést ještě
před výměnou filtrační kartuše, aby se předešlo znečištění již
vyměněné filtrační kartuše.

Upozornění: Čisticí sadu (obj. č.: 40 434 001) a příslušný adaptér
(obj. č.: 40 694 000) lze objednat na stránkách

www.shop.grohe.com.

Servis

Závada Příčina Odstranění

Údržba a čištění

Neteče voda • Nebyl správně nasazen filtr

• Zlomené hadice

• Přerušený přívod vody

E1 na displeji, žádná filtrovaná
voda, ovladač Blue® bliká červeně

E3 na displeji, žádná filtrovaná
voda

E5 na displeji, žádná filtrovaná
voda, ovladač Blue® bliká červeně

E7 na displeji, ovladač Blue® bliká
červeně

E8 na displeji, ovladač Blue® bliká
oranžově

Na displeji střídavě bliká E9 a HI • Nauhličovací chladicí zařízení je

EC na displeji, ovladač Blue® bliká
bíle

• Bezpečnostní vypnutí čerpadla - Přerušte elektrické napájení, *

• Armatura a nauhličovací chladicí
zařízení nejsou připojeny

• Vadný zásuvný kontakt

• Závada nauhličovacího chladicího
zařízení

• Byla zjištěna vlhkost uvnitř chladiče - Přerušte napájecí síťové napětí, *

• Překročena kapacita filtru - Okamžitě vyměňte filtrační kartuši, viz strana 11

přehřáté

• Láhev CO2 je téměř vyprázdněná
nebo nebyla resetována

- Nasaďte filtr rovně
(11/2–2 otáčky)

- Zkontrolujte, zda nejsou zlomené hadice

- Otevřete úplně uzavírací ventily

Vyčkejte 30 s a opět zapněte

- Nasaďte filtr rovně

1

/2–2 otáčky)

(1

- Zkontrolujte, zda nejsou zlomené hadice

- Otevřete úplně uzavírací ventily

- Spojte zásuvný kontakt *

- Obraťte se na servisní službu GROHE

- Přerušte elektrické napájení, *
Vyčkejte 30 s a opět zapněte

vyčkejte 15 minut a opět jej obnovte

• V případě kondenzované vlhkosti je poté chladič opět

připraven k provozu

• V případě netěsnosti se opět objeví chybové hlášení
a je třeba informovat servisní službu GROHE.

- Zavřete ovladač Blue®, zajistěte větrání a snižte teplotu
okolního prostředí na max. 32 °C

- Chladič nechte 10 – 15 min vychladnout

- Obnovení chybového hlášení E9, viz níže

- Vyměňte, popř. resetujte láhev CO2, viz strana 12

Nulový podíl oxidu uhličitého
v poloze Medium a Sparkling

* Pokud by se chyby E1 až E7 vyskytly třikrát nebo častěji, kontaktujte prosím servisní službu GROHE

• Láhev CO2 je prázdná - Vyměňte láhev CO2, viz strana 12

68

Aplikace Service Ondus

Přístroje s tímto označením nepatří do domovního
odpadu, nýbrž je nutné je likvidovat jako domovní
odpad podle ekologických předpisů příslušné země.

Závada Příčina Odstranění

Přihlášení/registrace není možná • Není k dispozici účet GROHE

• Účet u Google nebo Facebooku
není přihlášen

Přístupový bod (Wi-Fi) chladicího
zařízení GROHE Blue Home není
viditelný

Integrace selhala • Chladicí zařízení GROHE Blue

Vynulování chybového hlášení E9, automaticky cca 20 minut

po vychladnutí na max. 32 °C nebo přerušením napětí
cca 30 sekund po vychladnutí.

• Chladič nechejte 10 - 15 min vychladnout

• Stiskněte a podržte současně tlačítka  a , dokud na displeji

nezačne blikat údaj SE.

• Uvolnění tlačítek

• Počkejte cca 10 sekund

• Zobrazí se zbytková kapacita filtru a chybové hlášení E9 je
obnoveno

Pokud bliká údaj EE nebo problém nelze odstranit, přerušte
napájení nauhličovacího chladicího zařízení. Ze zadní strany
přístroje si opište sériové číslo nauhličovacího chladicího zařízení
a obraťte se na specializovaného instalatéra nebo prostřednictvím
e-mailu na stálou servisní linku společnosti GROHE na adrese
[email protected].

Nauhličovací chladicí zařízení GROHE Blue Home smí opravovat
pouze servisní služba GROHE.

• Režim konfigurace/přístupový bod
není aktivován

Home se nachází mimo oblast
příjmu

- Přihlaste se přes nový účet GROHE

- Přihlaste se pomocí stávajícího účtu u Google nebo
Facebooku

- Na chladicím zařízení GROHE Blue Home stiskněte
tlačítka  a  na dobu alespoň 3 sekund, dokud na
displeji nezačne blikat symbol SE, viz strana 7 obr. [1].

- V telefonu aktivujte Wi-Fi a zajistěte trvalý přístup
k internetu. Pokud se zobrazují jen jiné bezdrátové sítě,
kontaktujte zákaznický servis GROHE.

- Změňte umístění routeru

- Použijte Wi-Fi repeater

Životní prostředí a recyklace

Z hygienických důvodů není možná recyklace použitých filtračních
kartuší. Spotřebované filtrační kartuše lze bez rizika zlikvidovat
také prostřednictvím domovního odpadu.

Sadu pro doplňování přiložených lahví CO2 si můžete zakoupit
v našem internetovém obchodě www.shop.grohe.com.

Nauhličovací chladicí zařízení je elektrický přístroj, který podléhá
příslušným předpisům o povinnostech odevzdávání a zpětného
převzetí elektroodpadu, platným v jednotlivých zemích. Společnost
GROHE je v těchto zemích účastníkem příslušných recyklačních
systémů.

Při přípravě likvidace dbejte na to, aby byly přístroje bezpečně
uloženy a aby nedošlo k poškození chladícího okruhu. Přístroj
obsahuje hořlavé chladivo.

69

H

Biztonsági információ

Ezt a készüléket 8 éves és idősebb
gyermekek, csökkent fizikai, érzékszervi
vagy mentális képességű személyek, illetve
tapasztalattal és tudással nem rendelkező
személyek csak felügyelet mellett
használhatják, vagy abban az esetben, ha
megfelelő képzést kaptak a készülék
biztonságos használatára vonatkozóan, és
megértik a használatból fakadó veszélyeket.
Gyermekek nem játszhatnak a készülékkel.
A készülék tisztítását és felhasználói

karbantartását felügyelet nélkül hagyott
gyermekek nem végezhetik.

A sérült feszültségellátó kábel veszélyforrás
lehet, ezért ügyeljen annak épségére. A
tápkábelt annak sérülése esetén kizárólag a
gyártó, annak ügyfélszolgálata, vagy egy
megfelelően képzett személy cserélheti ki.
A CO

belélegezni, mert fennáll a fulladás veszélye.
Kizárólag max. 450 g tömegű CO2-palackok

használhatók. Ilyen méretű palack használatakor az
alapterületnek legalább 4m2-nek kell lennie.

A CO2-palack nyomás alatt áll. A palackot kizárólag
függőleges helyzetbe állítva szabad üzemeltetni.

Ha nem az eredeti GROHE CO2 üveget használja,

az károsíthatja a nyomáscsökkentőt.
Károsodott hűtőkör esetén:
Húzzuk ki a hálózati dugót. A helyiségben,
ahol a készülék áll, néhány percig alaposan
szellőztessünk. Értesítsük az
ügyfélszolgálatot.
A kifröccsenő hűtőközeg szemsérüléseket
okozhat.
Az R600a magas környezeti
összeférhetőségű, de gyúlékony

természetes gáz.
Nem károsítja az ózonréteget és nem erősíti az
üvegházhatást.

• A mellékelt, IEC 60320-C13 tápkábel kizárólag

legalább 10 A-es biztosítóval és áramvédő
kapcsolóval védett, megfelelő aljzathoz
csatlakoztatható. Az aljzat a telepítés után legyen

szabadon hozzáférhető.

A készülék borításának vagy a

felépítményének szellőzőnyílásait nem

szabad beépített búrorral elzárni.

• A berendezést tilos csatlakoztatott

CO

-palackkal szállítani.

2

• A CO

-palackot tilos önkényesen karbantartani

2

vagy javítani.

• A hűtött szódakészítőt és a dugaszoló villát

tisztításkor tilos közvetlenül, vagy közvetve
vízsugárnak kitenni.

• A hűtött szódakészítőt állandóra be kell kötni a

feszültségellátásra.

(szén-dioxid) gáz, amit nem szabad

2

• A hűtött szódakészítőt, valamint a CO2-palackot és

a szűrőrendszert a beszerelés helyén védeni kell a
mechanikus sérülésektől, valamint a melegtől és a
közvetlen napsugárzástól.
Ne szereljük fel hőforrás, egyéb lángforrás vagy
nyílt láng közelébe.

• A hűtött szódakészítőt függőlegesen állva kell

elhelyezni.

• A hűtött szódakészítőt nem szabad kinyitni.

• A szerelvényt és a szűrőpatronnal szerelt hűtött

szódakészítőt kizárólag fagybiztos helyiségben
szabad felszerelni.

• A hűtött szódakészítő kizárólag belső terekben

történő használatra alkalmas.

• A hűtött szódakészítő szállításakor/felállításakor
hűtőfolyadék kerülhet a vezetékekbe. A
hűtőfolyadék visszafolyásának biztosítása
érdekében a hűtöttszóda-készítő gépet
csak 24 óra nyugalmi idő elteltével szabad
beszerelni.

• Az optimális hűtési teljesítményhez a beszerelést
követően 6óra nyugalmi idő szükséges.

• Sérült készüléket ne helyezzünk üzembe.

Figyelmeztetés:
A GROHE Blue Home nem alkalmas ipari

környezetben történő használatra.
A tisztítókészlet (cikkszám: 40 434 001) és a
hozzá tartozó adapter (cikkszám: 40 694 000) a
www.shop.grohe.com oldalon rendelhető meg.

• Az üzembe helyezés után a hűtött szódakészítőt
tilos leválasztani az áramforrásról.

• A csaptelep a szénsavas víz minden kieresztését
követően kb.

A szoftverre és internetkapcsolatra vonatkozó
megjegyzések:

• Ahhoz, hogy a készülék minden funkcióját használni
tudja, mind a használt okostelefonnak, mind
a GROHE Blue Home hűtőnek internetkapcsolattal
kell rendelkeznie, és az eszközre előtte sikeresen
telepíteni kell a GROHE ONDUS alkalmazást.
Ellenkező esetben a készülék nem konfigurálható,
és nem lehet kézbesíteni a figyelmeztető jelzéseket.

• A GROHE minden szükséges intézkedést
megtesz, hogy biztosítsa a biztonságos és
megfelelő használatot. Harmadik fél szándékos
beavatkozása esetén a GROHE azt javasolja, hogy
telepítsük a legfrissebb firmware-t és/vagy
válasszuk le a készüléket az elektromos hálózatról,
amíg további információkat nem kapunk a
GROHE-tól.

70

Csak eredeti alkatrészeket és tartozékokat használjon. Más
alkatrészek használata a szavatosság és a CE-jelölés
érvényességének megszűnéséhez, illetve sérülésekhez vezethet.

A szűrőfejet 5 év után ki kell cserélni a GROHE szervizzel.

A hűtött szódakészítő műszaki adatai:

• Csatlakozás: fali dugaszoló aljzat védővezetékkel,
egy 10 A-es biztosítékkal biztosítva

• Tápfeszültség: 230 V AC / 50 Hz

• Max. fogyasztás: 180 W

• Védelmi szint: IP 21

• Levegő relatív páratartalma: max. 75 %

• Hűtőközeg: 0,035 kg – R600a

• Szivattyú biztonsági lekapcsolása: kb. 4:30 min

• Betriebsdruck: min. 0,2 MPa - max. 1 MPa

•Max. CO2 Bemeneti nyomás: 0,48 MPa

• Hűtőközeg max. nyomása: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Szanitertechnikai adatok:

• Hűtött víz mennyisége a hűtött szódakészítőben: 1,4 l

• Üzemi rendszernyomás: max. 0,6 MPa

• Átfolyás 0,3 MPa áramlási nyomásnál: kb. 2 l/perc

• Környezeti hőmérséklet: 4–32 °C

• Hőmérséklet

– Hűtött szódakészítő vízbevezetése: max. 20 °C
– Hűtött víz hőmérséklete: kb. 5–10 °C

• Zajszint L

• Beállítható bypass, gyári beállítás: 2

• Szűrő kapacitása a Bypass 2. állásánál

(Karbonátkeménység 17–24 °KH): max. 600 liter

• Vízcsatlakozás

– Hűtött szódakészítő: hideg – kék

Villamossági vizsgálati adatok

• Szoftverosztály: A

• Szennyezettségi fok: 2

• Kalibrációs feszültséglökés: 2500 V

Az elektromágneses összeférhetőség (zavarkibocsátás) vizsgálata
a mérési feszültség és mérési áramerősség mellett történik.

A szerelvény műszaki adatai:

• Áramlási nyomás: 0,2 - 0,9 MPa

• Üzemi nyomás: max. 1 MPa

• Vizsgálati nyomás: 1,6 MPa

5 bar feletti nyugalmi nyomás esetén a zajértékek betartása
érdekében nyomáscsökkentő beépítése javasolt a betápláló
vezetékbe.

Kerüljük a hideg- és melegvízcsatlakozások közötti nagyobb
nyomáskülönbséget!

• Átfolyómennyiség 3 bar áramlási nyomásnál: kb. 7 l/min

• Hőmérséklet

– A meleg víz befolyónyílásánál: max. 70 °C
– Javasolt (energiamegtakarítás): 60 °C

Vízcsatlakozás: hideg – jobb

Lehetőség van a szerelvény termikus fertőtlenítésére.

A (szabadon elhelyezve): 50 ± 4 dB

p

megfelel max. 12 hónap használatnak

meleg – bal

GROHE ONDUS alkalmazás és internetkapcsolat

A WLAN-on keresztül az internetre kapcsolódó GROHE Blue
hűtő a GROHE ONDUS alkalmazással összekapcsolható
és konfigurálható. Az alkalmazáson keresztül üzenetek is
kézbesíthetők felugró üzenetek formájában.

Szükség van egy internetkapcsolattal rendelkező WLAN
routerre (2,4 GHz, IEEE 802.11b/g/n).

Csak az 1–11 WLAN-csatornákat lehet használni.

Az alkalmazás telepítése:

Apple: Android:

Ha szükség van az alkalmazás vagy a készülékek firmware-jének
frissítésére, az okostelefonnak a GROHE Blue Home hűtőnek
közvetlen közelében kell lennie. Így ellenőrizhetők és elháríthatók a
működés esetlegesen okozott megszakításai.

Üzemelési feltételek

Zavarforrások

Az adó-vevő egység ISM frekvenciasávon (2,4 GHz) üzemel.
Kerüljük az eszköz telepítését azonos csatornán üzemelő
készülékek (pl. WLAN készülékek, nagyfrekvenciás egységek stb.
közelében [ügyeljen a gyártó dokumentációjára!]).

Gátló tényezők/Akadályok

Az kedvezőtlen környezeti feltételek mellett történő üzemeltetés, a
vasbetonból készült, illetve acél- vagy vaskeretes falakkal
rendelkező épületek/termek, továbbá a fémből készült akadályok
(pl. bútorok) közelsége zavarhatja a rádióvételt, és a kapcsolat
megszakadhat. Szükség esetén WLAN-ismétlőt kell a fő routerre
csatlakoztatni, hogy a rádiójel hatótávját megnöveljük.

Telepítés és üzembehelyezés

A GROHE min. 510 mm-es szekrénymélységet
javasol.

A csővezetékrendszert a szerelés előtt és után is alaposan
öblítse át (Vegye figyelembe az EN 806 szabványt)!

A szűrőfej bypass egységét a helyi karbonát keménység
szerint állítsuk be és csatlakoztassuk a szűrőbetétet.

A karbonát keménységet a mellékelt tesztcsík segítségével tudjuk
megállapítani vagy megtudhatjuk az illetékes vízműtől is.

A csaptelep a szénsavas víz minden kieresztését követően kb.
Figyelmeztetés: Ügyeljen arra, hogy a hűtő felállításakor a

vízbevezető tömlő ne lazulhasson meg.

A hűtött szódakészítő szállításakor/felállításakor
hűtőfolyadék kerülhet a vezetékekbe.

A hűtőfolyadék visszafolyásának biztosítása érdekében a
hűtöttszóda-készítő gépet csak 24 óra nyugalmi idő
elteltével szabad beszerelni.

A CO2-palack telepítése:

Csavarjuk be a palackot érezhető ellenállásig. A tömítettség
biztosításához a palackot ütközés után még kb. 1/4 fordulattal
tovább kell csavarni.

Vezérlés:
A gombok funkciói a következők:

 Szűrőcsere-visszaállítás

 Szűrőméret kiválasztása és a karbonátkeménység beállítása

-visszaállítás

 CO

2

71

Prijavljivanje sustava:

• Nyomja meg, és tartsa lenyomva egyidejűleg a  és a  gombot,

amíg a kijelzőn nem villog az SE jelzés.

• Točka na zaslonu treperi toliko dugo dok se ne aktivira pristupna

točka sustava za hlađenje. (5 min)

• Üzembehelyezéshez kövessük az alkalmazás utasításait.

Megjelenítések a kijelzőn:

A kijelző nyugalmi állapotban a szűrő hátralévő kapacitását
százalékban jelzi ki.

≤ 9° karbonátkeménység esetén aktív szenes szűrő
(rendelési szám: 40 547 001) használata javasolt.

Gyárilag a hűtött szódakészítő S szűrőpatronnal
(cikkszám: 40 404 001) történő üzemeltetésre van beállítva.

Másik szűrőbetéttel történő üzemeltetés esetén a hűtött
szódakészítőt annak megfelelően kell beállítani.

Figyelem!
Sérülésveszély!
A készülék karbantartásánál először mindig a

feszültségellátást és a CO2-ellátást kell megszakítani!
Ezután szabad leválasztani a dugaszoló csatlakozót.

A hűtött szódakészítő tisztítása

Higiéniai okokból a hűtött szódakészítőt legalább évente
egyszer ki kell tisztítani. A tisztítást a szűrőpatron cseréje előtt
kell elvégezni, hogy a csere-szűrőpatron ne szennyeződjön.

Figyelmeztetés: A tisztítókészlet (cikkszám: 40 434 001) és a
hozzá tartozó adapter (cikkszám: 40 694 000) a

www.shop.grohe.com oldalon rendelhető meg.

Szerviz

Üzemzavar Ok Elhárítás

Karbantartás és tisztítás

Nem folyik a víz • A szűrő helytelenül van behelyezve

• A tömlők meg vannak törve

• A vízhozzáfolyás megszakadt

A kijelzőn az E1 jelzés látható, nem
folyik szűrt víz, a Blue®-fogantyú
pirosan villog

A kijelzőn az E3 jelzés látható,
nem folyik szűrt víz

A kijelzőn az E5 jelzés látható, nem
folyik szűrt víz, a Blue®-fogantyú
pirosan villog

A kijelzőn az E7 jelzés látható, a
Blue®-fogantyú pirosan villog

• Szivattyú biztonsági lekapcsolása - Szakítsa meg a tápfeszültséget, *

• A szerelvény és a hűtött
szódakészítő nincs egymáshoz
csatlakoztatva

• A dugaszos csatlakozás
meghibásodott

• A hűtött szódakészítő
meghibásodott

• A hűtő belsejében nedvesség
található

- Helyezze be egyenesen a szűrőt
(11/2–2 fordítás)

- Ellenőrizze, hogy a tömlők nincsenek-e megtörve

- Nyissa ki teljesen az elzárószelepet

várjon 30 másodpercet, majd csatlakoztassa újra a
tápfeszültséget

- Helyezze be egyenesen a szűrőt

1

/2–2 fordítás)

(1

- Ellenőrizze, hogy a tömlők nincsenek-e megtörve

- Nyissa ki teljesen az elzárószelepet

- Állítsa helyre a dugaszos csatlakozást *

- Forduljon a GROHE ügyfélszolgálatához

- Szakítsa meg a tápfeszültséget, *
várjon 30 másodpercet, majd csatlakoztassa újra a
tápfeszültséget

- Szakítsa meg a feszültségellátást, *
várjon 15 percet, majd csatlakoztassa újra a
tápfeszültséget

• Kondenzációs nedvesség esetén a hűtő ezután
ismét üzemkész

• Tömítetlenség esetén a hibajelzés ismét megjelenik
és értesíteni kell a GROHE ügyfélszolgálatát.

A kijelzőn az E8 jelzés látható, a
Blue®-fogantyú narancssárgán
villog

A kijelzőn váltakozva az E9 és HI
jelzések villannak fel

A kijelzőn az EC jelzés látható, a
Blue®-fogantyú fehéren villog

Nincs szénsav a Medium és a
Sparkling állásban

* Ha az E1-E7 hibák háromszor vagy annál többször fellépnek, kérjük, vegye fel a kapcsolatot a GROHE ügyfélszolgálatával

• Szűrőkapacitás túllépve - Azonnal cserélje ki a szűrőbetétet, lásd 11. olda

• A hűtött szódakészítő túlmelegedett

•CO2-palack majdnem üres vagy
nem lett visszahelyezve

•A CO2-palack kiürült - CO2-palackot cseréljük, lásd 12. oldal

- Zárja el a Blue
környezeti hőmérsékletet csökkentse max. 32 °C-ra

- Legalább 10–15 percig hagyja hűlni a hűtőt

- Állítsa alaphelyzetbe az E9 hibaüzenetet, lásd lent

-CO2-palackot cseréljük ill. helyezzük vissza,
lásd 12. oldal

®

-fogantyút, biztosítsa a szellőzést, és a

72

Aplikacija Service Ondus

Az ezzel a jelöléssel ellátott készülékek nem
helyezhetők a háztartási hulladékba, hanem az
adott országban érvényes előírások szerint

szelektív módon kell gyűjteni azokat.

Üzemzavar Ok Elhárítás

Prijava/registracija nije moguća • Ne postoji račun GROHE

• Niste prijavljeni u račun usluge
Google ili Facebook

Pristupna točka (WLAN) sustava
za hlađenje GROHE Blue Home
nije vidljiva

Integracija nije uspjela • Sustav za hlađenje GROHE Blue

Miután a rendszer legfeljebb 32 °C hőmérsékletre visszahűlt, az E9
hiba kb. 20 perc elteltével automatikusan megszűnik, illetve a

lehűlést követően a feszültségellátás kb. 30 másodperces
megszakításával szüntethető meg.

• Legalább 10–15 percig hagyja hűlni a hűtőt.

• Nyomja meg, és tartsa lenyomva egyidejűleg a  és a  gombot,

amíg a kijelzőn nem villog az SE jelzés.

• Engedje fel a gombokat.

• Várjon kb. 10 másodpercet.

• A kijelzőn a hátralévő szűrési kapacitás jelenik meg, és az E9
hibaüzenet alaphelyzetbe áll.

Ha villog az EE, vagy a problémát nem sikerül megszüntetni,
szakítsa meg a hűtött szódakészítő feszültségellátását. Írja fel a
hűtött szódakészítő sorozatszámát, ami a készülék hátoldalán
található, és forduljon szakszerelőhöz vagy e-mailben a GROHE
saját Hotline szervizéhez a [email protected]
címen.

A GROHE Blue Home hűtött szódakészítőt csak a GROHE
ügyfélszolgálata javíthatja.

• Konfiguracijski način/pristupna
točka nije aktiviran/a

Home izvan područja prijema

Környezetvédelem és újrahasznosítás

Higiéniai okokból a használt szűrőbetétet nem szabad
újrahasználni. A használt szűrőbetétek nem minősülnek veszélyes
hulladéknak, a hulladékgyűjtőben elhelyezhetők.
A mellékelt CO2-palackhoz a www.shop.grohe.com címen

elérhető webáruházunkban kapható utántöltő készlet.
A hűtött szódakészítő olyan elektromos készülék, amelyre sok

országban visszaadási és visszavételi kötelezettségek érvényesek.
A GROHE minden érintett országban részese a megfelelő
visszavételi rendszernek.
A hulladékkezelés előkészítésénél ügyelni kell arra, hogy a
készülékek biztonságosan legyenek tárolva és ne sérüljön a
hűtőkör. A készülék gyúlékony hűtőanyagot tartalmaz.

- Prijava putem novog računa GROHE

- Prijava putem postojećeg računa usluge Google
ili Facebook

- Najmanje 3 sekunde na sustavu za hlađenje GROHE
Blue Home držite pritisnutima tipke  i  dok SE ne
zatreperi na zaslonu, vidi str. 7 sl. [1].

- Aktivirajte WLAN na pametnom telefonu i osigurajte
trajan pristup internetu. Ako se prikazuju samo druge
bežične mreže, obratite se službi za korisnike društva
GROHE.

- Promjena lokacije usmjernika

- Upotreba WLAN ponavljača

73

P

Informações de segurança

Este aparelho pode ser utilizado por
partir dos 8 anos e acima, assim como por
pessoas com capacidades físicas, sensoriais ou
mentais reduzidas ou falta de experiência e de
conhecimentos, sob vigilância ou se tiverem
sido instruídas relativamente à utilização do
aparelho e dos perigos resultantes da mesma.

As crianças não

aparelho. A limpeza e a

utilizador
crianças

não

sem vigilância.

não devem brincar com o

manutenção do

devem ser executadas por

Evitar o perigo causado por cabos de ligação ao
transformador externo danificados. Em caso de
danos, o cabo de alimentação

obrigatoriamente

de ser substituído pelo
fabricante ou pelo respetivo Serviço a Clientes
ou por pessoas com qualificações idênticas.
CO2 (Dióxido de carbono) é um gás e

ser inspirado, existe o perigo de asfixia.
Devem ser utilizadas

apenas

garrafas de CO2 até no
máx. 450 g. Durante a utilização, a superfície livre
ser de no mín. 4 m2.

A garrafa de CO

está sob pressão.

2

Apenas

colocada em funcionamento na vertical.
Se forem utilizadas garrafas de CO2 não originais da

GROHE, podem ocorrer danos no redutor de pressão.

Em caso de circuito de refrigeração danificado:
Puxar a ficha. Ventilar bem durante alguns
minutos o espaço no qual se encontra o
aparelho. Informar o serviço a clientes.
Os salpicos de refrigerante podem causar
lesões oculares.
O refrigerante R600a é um gás natural com alta

compatibilidade ambiental, mas é inflamável.
Não danifica a camada de ozono e não aumenta o efeito
de estufa.

• O cabo de alimentação fornecido com caixa de

derivação segundo a IEC 60320-C13 deve ser ligado
apenas a uma tomada elétrica adequada com, pelo
menos, 10 A e protegida por um interruptor de
corrente diferencial residual. A tomada elétrica deve
ser livremente acessível após a instalação.

Não

tapar as aberturas de ventilação da
cobertura do aparelho ou da estrutura de móveis
encastrados.

• A unidade
CO

2

não deve

ligada.

• A garrafa de CO2

ser transportada com a garrafa de

não deve

ser mantida ou reparada

de forma abusiva.

tem

crianças

não pode

deve

deve ser

a

• Na limpeza do carbonatador com radiador e ficha
deixar que sejam directamente ou indirectamente
salpicados com água.

• O carbonatador com radiador

deve

estar ligado a uma

alimentação de corrente eléctrica permanente.

• O carbonatador com radiador, assim como a garrafa de
CO2 e o sistema de filtro

devem

ser protegidos no local

de montagem contra danos mecânicos, assim como do
calor e raios solares directos.

Não

efetuar a montagem na proximidade de fontes de

calor, outras fontes de ignição ou chamas.

deve

• O carbonatador com radiador

ser posicionado na

vertical.

• O carbonatador com radiador

não deve

ser aberto.

• A instalação da misturadora e do carbonatador com
radiador com cartuchos de filtro

deve ser

efectuada

apenas em compartimentos protegidos da geada.

• O carbonatador com radiador destina-se

exclusivamente

a ser utilizado em compartimentos

fechados.

• Durante o transporte/instalação do carbonatador com
radiador, o líquido de refrigeração pode ter entrado nos
tubos. Para garantir que o líquido de refrigeração
regressou ao local correto, o refrigerador-carbonador
só deve ser

instalado após

decurso de um tempo de

paragem

24 horas

de

.

• Para um desempenho de refrigeração ideal, o sistema
necessita, após a instalação, de um tempo de paragem
de 6

horas.

• Não coloque um aparelho danificado em
funcionamento.

Nota:
O GROHE Blue Home não se destina a uso industrial.
O conjunto de limpeza
(n.º de encomenda: 40 434 001) e o respectivo
adaptador (n.º de encomenda: 40 694 000) podem ser
encomendados em www.shop.grohe.com.

• Após a colocação em funcionamento, o carbonatador
com radiador

não

pode ser desligado da corrente.

• Conforme o sistema, a misturadora continua, após
ligação à água gasosa, durante aprox. 1 segundo.

Notas sobre o software e a ligação à Internet:

• Para garantir o funcionamento com todas as

funcionalidades do aparelho, o smartphone utilizado
e o radiador GROHE Blue Home têm de estar ligados
à Internet e o aparelho deve ser previamente
instalado com êxito através da aplicação GROHE
ONDUS. Caso contrário, o aparelho não será
configurado, não sendo possível enviar mensagens.

• A GROHE toma todas as medidas necessárias para
garantir uma utilização segura e correta. No caso de uma
intervenção abusiva por terceiros, a GROHE recomenda
instalar o firmware mais recente e/ou desligar o aparelho
da rede elétrica até que sejam obtidas informações
adicionais da GROHE.

não

74

Utilizar apenas peças sobressalentes e acessórios originais. A
utilização de outras peças leva à anulação da garantia, bem como
da marcação CE e pode provocar ferimentos.

A cabeça do filtro tem de ser substituída após 5 anos pelo serviço

de assistência da GROHE.

Dados técnicos do carbonatador com radiador:

• Ligação: tomada de parede com condutor de proteção,
protegida com um fusível de 10 A

• Tensão de alimentação: 230 V AC/50 Hz

• Consumo de energia máx.: 180 W

• Tipo de proteção: IP 21

• Humidade relativa: máx. 75%

• Refrigerante: 0,035 kg - R600a

• Corte de segurança da bomba: aprox. 4:30 min

• Pressão de serviço: mín. 0,2 MPa - máx. 1 MPa

• Pressão de entrada máx. de CO

• Pressão máx. do líquido refrigerante: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Dados técnicos sanitários:

• Capacidade de água refrigerada do

carbonatador com radiador: 1,4 l

• Pressão de serviço: máx. 0,6 MPa

• Caudal em caso de pressão de caudal

de 0,3 MPa: aprox. 2 l/min

• Temperatura ambiente: 4 – 32 °C

• Temperatura

– Entrada de água do carbonatador com radiador: máx. 20 °C
– Temperatura da água refrigerada: aprox. 5 – 10 °C

• Nível de pressão sonora LpA (livre): 50 ± 4 dB

• Bypass ajustável, regulação de fábrica: 2

• Capacidade de filtragem com posição bypass 2

(Dureza carbonatada 17 - 24 °DC): máx. 600 litros

• Ligação de água

– Carbonatador com radiador: fria - azul

Dados de teste eléctricos:

• Classe de software: A

• Classe de contaminação: 2

• Tensão transitória de dimensionamento: 2500 V

O teste de compatibilidade eletromagnética (teste de
interferências) foi efetuado com a tensão de dimensionamento e a
corrente de dimensionamento.

Dados técnicos da misturadora:

• Pressão de caudal: 0,2 – 0,9 MPa

• Pressão de serviço: máx. 1 MPa

• Pressão de teste: 1,6 MPa

Para respeitar os valores de ruído, deve ser montado um redutor
de pressão para pressões estáticas superiores a 5 bar.

Devem ser evitados grandes desequilíbrios de pressão entre as
ligações de água fria e quente!

• Débito à pressão de caudal de 3 bar: apróx. 7 l/min

• Temperatura

– Abastecimento de água quente: máx. 70 °C
– Recomendado (poupança de energia): 60 °C

Ligação de água: fria - à direita

Possibilidade de desinfeção térmica da misturadora.

:0,48MPa

2

corresponde a no máx., a 12 meses

quente - à esquerda

Aplicação GROHE ONDUS e ligação à Internet

O radiador GROHE Blue Home ligado à Internet por Wi-Fi pode
ser integrado e configurado na aplicação GROHE ONDUS.
Com esta aplicação podem ser enviadas notificações em forma
de notificações Push.

É necessário um router WLAN com acesso à Internet
(2,4 GHz, IEEE 802.11b/g/n).

Só podem ser utilizados os canais WLAN 1-11.

Instalação da aplicação:

Apple: Android:

Se for necessário atualizar a aplicação ou o firmware do aparelho,
o smartphone deve estar na proximidade imediata do radiador
GROHE Blue Home. Deste modo, é possível verificar e corrigir as
eventuais interrupções de funcionamento.

Condições de funcionamento

Fontes de interferências

A unidade de transmissão/receção funciona na banda de
frequência ISM (2,4 GHz). A instalação na proximidade de
aparelhos com a mesma disposição de cabos (por ex. aparelhos
WLAN, componentes HF, etc. [respeitar a documentação do
fabricante!]) deve ser evitada.

Obstáculos/Barreiras

Em caso de funcionamento em condições ambientais
desfavoráveis, em edifícios/compartimentos com paredes de betão
armado, aço e armação de ferro, ou na proximidade de obstáculos
(por ex. peças de móveis) de metal, a receção de
radiocomunicações pode sofrer interferências e ser interrompida.
Poderá eventualmente ser necessário ligar um repetidor WLAN ao
router principal para aumentar o alcance do sinal sem fios.

Instalação e início de funcionamento

A GROHE recomenda uma profundidade de
armário de no mín. 510 mm.

Antes e depois da instalação, lavar bem o sistema de
tubagens (respeitar a norma EN 806)!

Regular o bypass da cabeça do filtro conforme a dureza local
e ligar o cartucho do filtro.

A dureza pode ser determinada através da tira de teste fornecida
ou solicitada ao fornecedor de água competente.

Conforme o sistema, a misturadora continua, após ligação à
água gasosa, durante aprox. 1 segundo.

Nota: Garantir que a mangueira de admissão de água não se
solta devido ao movimento durante a instalação do radiador.

Durante o transporte/instalação do carbonatador com
radiador, o líquido de refrigeração pode ter entrado nos
tubos.

Para garantir que o líquido de refrigeração regressou ao
local correto, o refrigerador-carbonador só deve ser
instalado após decurso de um tempo de paragem de 24
horas.

Instalar a garrafa de CO2:

Enroscar a garrafa até sentir resistência. Depois de encostar, é
necessário enroscar a garrafa com aprox. mais 1/4 de rotação para
garantir a estanqueidade.

Comando:
As teclas têm as seguintes funções:

 Reset da substituição do filtro

 Seleção do tamanho do filtro e ajuste da dureza carbonatada

-Repor

 CO

2

75

Registar sistema:

• Premir e manter premidas, em simultâneo, as teclas  e , até

SE piscar no ecrã.

• O ponto no ecrã pisca enquanto o ponto de acesso do radiador

estiver ativo. (5 min)

• Para o início de funcionamento, seguir as instruções da

aplicação.

Indicações no ecrã:

No estado de espera é indicada a capacidade restante do filtro em
percentagem.

No caso de uma dureza ≤ 9° é recomendado o uso de filtro
com carvão ativado (n.º de encomenda: 40 547 001).

De fábrica o carbonatador com radiador está regulado para o
funcionamento com o cartucho de filtro do tamanho S
(N.º de encomenda: 40 404 001).

Em caso de funcionamento com outro cartucho de filtro o
carbonatador com radiador deve ser regulado para tal.

Atenção!
Risco de danos!
Em caso de trabalhos de manutenção no sistema,

interromper primeiro o abastecimento de corrente
eléctrica e a alimentação de CO

retirada a ficha de ligação.
Limpar o carbonatador com radiador

O carbonatador com radiador deve ser limpo, pelo menos, uma
vez por ano, por razões de higiene. A limpeza terá de ser
efectuada antes da substituição do cartucho para não sujar o
cartucho de filtro sobresselente.

Nota: O conjunto de limpeza (n.º de encomenda: 40 434 001) e o
respectivo adaptador (n.º de encomenda: 40 694 000) podem ser
encomendados em www.shop.grohe.com.

Assistência

Avaria Causa Solução

Manutenção e limpeza

! Em seguida, pode ser

2

A água não corre • Filtro colocado incorretamente

- Colocar o filtro corretamente
(11/2–2 voltas)

E1 no ecrã, sem água filtrada,
manípulo Blue® pisca a vermelho

• Tubos dobrados

• Abastecimento de água
interrompido

• Corte de segurança da bomba - Interromper a tensão de alimentação, *

- Ver se os tubos estão torcidos

- Abrir totalmente as válvulas de corte

Aguardar 30 segundos e voltar a repô-la

- Colocar o filtro corretamente

1

/2–2 voltas)

(1

- Ver se os tubos estão torcidos

- Abrir totalmente as válvulas de corte

E3 no ecrã, sem água filtrada • A misturadora e o refrigerador-

- Ligar a ficha *

carbonador não estão ligados

E5 no ecrã, sem água filtrada,
manípulo Blue® pisca a vermelho

E7 no ecrã, manípulo Blue® pisca
a vermelho

• Ficha com defeito

• Erro do refrigerador-carbonador - Interromper a tensão de alimentação, *

• Humidade detetada no interior do
refrigerador

- Dirija-se ao Serviço a Clientes GROHE

Aguardar 30 segundos e voltar a repô-la

- Interromper a tensão de alimentação, *
Aguardar 15 segundos voltar a repô-la

• Em caso de humidade por condensação, o refrigerador
volta a estar operacional de seguida

• Em caso de fuga, a mensagem de erro volta a
aparecer e o Serviço a clientes GROHE deve ser
informado.

E8 no ecrã, o manípulo Blue®
pisca a laranja

E9 pisca alternadamente com HI
no ecrã

• Capacidade do filtro ultrapassada - Substituir imediatamente o cartucho de filtro, ver
página 11.

• Refrigerador-carbonador

sobreaquecido

- Fechar o manípulo Blue
reduzir a temperatura ambiente para o máx. de 32 °C

- Deixar arrefecer o refrigerador, no mín., 10-15 min

- Repor mensagem de erro E9, ver em baixo

EC no ecrã, o manípulo Blue®
pisca a branco

Sem gás carbónico na posição

• Garrafa de CO

está quase vazia

2

ou não foi reposta

• Garrafa de CO2 vazia - Substituir a garrafa de CO2, ver página 12

- Substituir ou repor a garrafa de CO2, ver página 12

Medium e Sparkling

* Se os erros E1 a E7 aparecerem três ou mais vezes, contactar o Serviço a clientes GROHE

®

, assegurar a ventilação e

76

Assistência à aplicação Ondus

Os aparelhos com esta identificação não podem
ser eliminados juntamente com o lixo doméstico e
têm obrigatoriamente de ser eliminados em
separado, de acordo com as regulamentações

Avaria Causa Solução

Não é possível iniciar sessão/
efetuar o registo

Não é possível ver o ponto
de acesso (Wi-Fi) do radiador
GROHE Blue Home

A integração falhou • Radiador GROHE Blue Home fora

Repor a mensagem de erro E9 automaticamente

aprox. 20 minutos após o arrefecimento para, no máx., 32° C ou
através do corte da alimentação de tensão aprox. 30 segundos
após o arrefecimento.

• Deixar o radiador arrefecer no mín. 10 -15 min

• Premir e manter premidas, em simultâneo, as teclas  e  até

SE piscar no ecrã.

• Soltar as teclas

• Aguardar aprox. 10 seg.

• A capacidade restante do filtro é indicada e a mensagem de erro
E9 é reposta

Se piscar EE ou o problema não puder ser eliminado, interrompa a
alimentação de corrente eléctrica do radiador. Anote o número de
série do carbonatador com radiador, situado na parte traseira do
aparelho, e dirija-se a um instalador especializado ou entre em
contacto, por e-mail, com o Service Hotline da empresa GROHE
em [email protected] .

O carbonatador com radiador Blue Home da GROHE deve ser
reparado apenas pelo Serviço a Clientes da GROHE.

• Não existe conta GROHE

• Conta Google ou Facebook
não registada

• Modo de configuração/ponto
de acesso não ativado

da área de receção

Ambiente e reciclagem

Por motivos de higiene, não é possível reciclar os cartuchos de
filtro usados. Os cartuchos de filtro usados podem ser eliminados
sem perigo nos resíduos domésticos.

Um conjunto de reabastecimento para as garrafas de CO2
fornecidas pode ser adquirido na nossa loja online em

www.shop.grohe.com.
O carbonatador com radiador é um aparelho eléctrico para o qual

são válidas obrigações de retoma e devolução em muitos países.
A GROHE participa nos respetivos sistemas de retoma em todos
os países respetivos.

Ao eliminar o aparelho, certifique-se de que o este é guardado em
segurança e o circuito de refrigerante não é danificado. O aparelho
contém um refrigerante inflamável.

- Iniciar sessão através de uma nova conta GROHE

- Iniciar sessão com uma conta Google ou Facebook
existente

- Premir no radiador GROHE Blue Home os botões 
e  durante, pelo menos 3 segundos até SE piscar
no ecrã, ver página 7, fig. [1].

- Ativar o Wi-Fi no smartphone e garantir o acesso
permanente à Internet. Se apenas forem apresentadas
outras redes sem fios, contactar o serviço de apoio ao
cliente GROHE.

- Alterar a localização do router

- Utilizar um repetidor Wi-Fi

77

TR

Güvenlik bilgileri

Bu cihaz 8 yaş ve üzeri çocuklar ve fiziksel,
duyusal veya ruhsal becerileri kısıtlı ya da
deneyimi ve bilgisi yetersiz olan kişiler
tarafından sadece gözetim altında veya
cihazın güvenli bir şekilde kullanımı hakkında
bilgilendirilmiş ve kullanım sonucu ortaya
çıkabilecek tehlikeleri anlamış olmaları şartıyla
kullanılabilir. Çocuklar cihazla

oynamamalıdır. Temizlik ve kullanıcı
tarafından yapılan bakım çalışmaları,

gözetim altında olmadıkları sürece çocuklar
tarafından yapılmamalıdır.

Hasarlı gerilim besleme kablosu sebebiyle
oluşabilecek tehlikelerden kaçının. Herhangi
bir hasar oluşumu durumunda elektrik kablosu,
üretici veya müşteri hizmetleri veya denginde
kalifiye bir kişi tarafından değiştirilmelidir.
CO2 karbondioksit solunmaması gereken bir

gazdır, boğulma tehlikesi meydana gelebilir.
Sadece maks. 450 g’a kadar CO2 tüpleri

kullanılmalıdır! Kullanımları sırasındaserbest alan en
az 4 m2 olmalıdır.

CO2 tüpü basınç altındadır. Sadece dik konumda ve
düşmeye karşı korunan.

Orijinal olmayan GROHE CO2 tüplerinin kullanılması
halinde basınç düşürücüde hasar meydana gelebilir.

Soğutma devresi hasarlı olduğunda:
Fişi elektrik prizinden çıkarın. Cihazın
bulunduğu yeri birkaç dakika süreyle iyice
havalandırın. Müşteri hizmetlerine haber verin.
Dışarı sıçrayan soğutucu madde, göz
yaralanmalarına yol açabilir.
Soğutucu madde R600a, çevre için son
derece zararsız bir doğal gazdır, ancak

yanıcıdır.
Ozon tabakasına zarar vermez ve sera etkisini
arttırmaz.

• Birlikte verilen, soğuk cihaz bağlantı soketi olan IEC

60320-C13 uyumlu elektrik bağlantı kablosu, sadece
en az 10 A ve kaçak akım koruma şalteriyle emniyete
alınmış olan uygun bir prize takılmalıdır. Kurulum
sonrasında priz erişilebilir olmalıdır.

Cihazın gövdesindeki havalandırma delikleri

kapatılmamalı ve cihazın monte edildiği

kabinde gereken havalandırmanın olmasına

dikkat edilmelidir.

• Tertibat CO

taşınmamalıdır.

• CO2 tüpünün bakımı ve onarımı yetkisi olmayan

kişilerce yapılmamalıdır.

tüpü takılı durumdayken

2

• Soğutucu karbonatörün ve fişin üzerine temizlemek
amacıyla doğrudan veya dolaylı olarak su
püskürtmeyin.

• Soğutucu karbonatör, kalıcı bir voltaj beslemesine
bağlanmalıdır.

• Soğutucu karbonatör, CO

tüpü ve filtre sistemi,

2

montaj alanında mekanik hasarlardan, aşırı sıcaklık
ve güneş ışığından korunmalıdır.
Asla ısı kaynaklarının, başka tutuşma kaynaklarının
veya açık ateşin yakınına monte etmeyin.

• Soğutucu karbonatör dik olarak yerleştirilmelidir.

• Soğutucu karbonatör açılmamalıdır.

• Filtre kartuşlu batarya ve soğutucu karbonatörün
kurulumu sadece donmaya karşı emniyetli alanlarda
gerçekleştirilmelidir.

• Soğutucu karbonatör sadece kapalı mekanlardaki
kullanım için tasarlanmıştır.

• Soğutucu karbonatörün taşınması/yerleştirilmesi
sırasında soğutma sıvısı borulara akmış olabilir.
Soğutma sıvısının geri aktığından emin olmak için,
soğutucu karbonatör 24 saatlik bir durma süresinin
ardından monte edilmelidir.

• En iyi soğutma performansı için sistem montajdan
sonra 6 saatlik bir durma süresi gerektirir.

• Hasarlı bir cihazı işletime almayın.

Uyarı:
GROHE Blue Home ticari kullanım için

tasarlanmamıştır.
Temizlik seti (sip. no.: 40 434 001) ve ilgili adaptör
(sip. no.: 40 694 000) www.shop.grohe.com
adresinden sipariş edilebilir.

• Kullanım sonrasında soğutucu karbonatörün elektrik
bağlantısı kesilmemelidir.

• Her karbondioksitli su alımından sonra batarya,
sistem tarafından belirlenen yakl. 1 saniye süreyle
çalışmaya devam eder.

Yazılım ve internet bağlantısı uyarıları:

•

Tüm cihaz fonksiyonlarının çalışmasını garanti
edebilmek için, kullanılan akıllı telefonun ve
GROHE Blue Home soğutucunun internete
bağlanmış olması ve cihaza daha önceden GROHE
ONDUS uygulamasının başarıyla yüklenmiş olması
gerekir. Aksi halde cihaz yapılandırılmaz ve mesajlar
alınamaz.

• GROHE, güvenli ve doğru bir kullanımın garanti edilmesine
yönelik gerekli tüm önlemleri almaktadır. Üçüncü taraflarca
kötü amaçlı müdahaleler gerçekleştirilmesi halinde
GROHE, en güncel aygıt yazılımını kurmanızı ve/veya
GROHE'den başka bilgi gelinceye kadar cihazın elektrik
bağlantısını kesmenizi tavsiye eder.

78

Sadece orijinal yedek parçalar ve aksesuarlar kullanın. Diğer
parçaların kullanımı garanti hakkının ortadan kalkmasına, CE
işaretinin geçerliliğini kaybetmesine neden olur ve yaralanmalara
yol açabilir.

Filtre başlığı, mutlaka 5 yıllık kullanım aralıklarıyla GROHE Servisi
tarafından değiştirilmelidir.

Soğutucu karbonatör teknik verileri:

• Bağlantı: 10 A'lık sigorta ile korunan topraklı duvar prizi

• Elektrik beslemesi: 230 V AC/50 Hz

• Maks. performans girişi: 180 W

• Koruma türü: IP 21

• Bağıl ortam nemi: maks. %75

• Soğutucu madde: 0,035 kg - R134a

• Güvenlik kapaması pompası: yakl. 4:30 dak

• Çalışma basıncı: min. 0,2 MPa - maks. 1 MPa

• Maks. CO

• Maks. soğutucu madde basıncı: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Hijyen teknik verileri:

• Soğutucu karbonatör içerisindeki soğuk su içeriği: 1,4 l

• Sistem çalışma basıncı: maks. 0,6 MPa

• 0,3 MPa akış basıncında debi: yakl. 2 l/dak

• Ortam sıcaklığı: 4 – 32 °C

• Sıcaklık
– Soğutucu karbonatör su beslemesi: maks. 20 °C
– Soğutulmuş suyun sıcaklığı: yakl. 5 – 10 °C

• Gürültü seviyesi L

• Ayarlanabilir baypas, fabrika ayarı: 2

• 2. baypas konumunda filtre kapasitesi
(su sertliği 17 - 24 °KH): maks. 600 Liter

• Su bağlantısı
– Soğutucu karbonatör: soğuk - mavi

Elektrik kontrol verileri:

• Yazılım sınıfı: A

• Kontaminasyon sınıfı: 2

• Şok voltajı ölçümleri: 2500 V

Elektromanyetik uygunluk kontrolü (interferans emisyon testi),
nominal voltaj ve nominal akım ile gerçekleştirilir.

Batarya teknik verileri:

• Akış basıncı: 0,2 - 0,9 MPa

• Çalışma basıncı: maks. 1 MPa

• Kontrol basıncı: 1,6 MPa

Ses değerlerine uyulabilmesi için, 5 bar üzerindeki basınçlarda bir
basınç düşürücü takılmalıdır.

Soğuk ve sıcak su bağlantıları arasında yüksek basınç
farklılıklarından kaçının!

• 3 bar akış basıncında debi: yakl. 7 l/dak

•Sıcaklık

-Sıcak su beslemesi: maks. 70 °C
– Tavsiye edilen (enerji tasarrufu): 60 °C

Su bağlantısı: soğuk - sağ

Bataryada termik dezenfeksiyon yapılabilir.

giriş basıncı: 0,48 MPa

2

A (serbest duran): 50 ± 4 dB

p

maks. 12 aya tekabül eder

sıcak - sol

GROHE ONDUS uygulaması ve internet bağlantısı

WLAN üzerinden internete bağlanmış bir GROHE Blue soğutucu,
GROHE ONDUS uygulamasına bağlanabilir ve yapılandırılabilir.
Bu uygulama ile, Push mesajı biçiminde iletiler düzenlenebilir.

İnternet bağlantılı bir WLAN yönlendiricisi
(2,4 GHz, IEEE 802.11b/g/n) gereklidir.

Sadece 1-11 WLAN kanalı kullanılabilir.

Uygulamanın kurulumu:

Apple: Android:

Uygulama veya cihaz aygıt yazılımı güncellenecekse, akıllı
telefonun GROHE Blue Home soğutucunun cihazının hemen
yakınında bulunması gerekir. Böylece oluşabilecek fonksiyon
kesintileri kontrol altına alınarak giderilebilir.

Çalışma koşulları

Arıza kaynakları

Verici/alıcı ünitesi ISM frekans bandında çalışır (2,4 GHz). Aynı
kanalı kullanan cihazların (örn. WLAN cihazları,
HF bileşenleri, vb. [Üretici belgelerine dikkat edin!]) yakınında
montaj yapmaktan kaçınılmalıdır.

Engeller/bariyerler

Uygun olmayan çevre koşullarında, çelik beton duvarlı, çelik ve
demir çerçeveli binalarda/odalarda veya metal engellerin (örneğin
mobilyaların) yakınında kullanıldığında cihazın çekiş gücü
bozulabilir ve kesilebilir. Gerekirse radyo sinyalinin kapsama alanını
genişletmek için ana yönlendiriciye bir WLAN yineleyici (repeater)
bağlanabilir.

Kurulum ve işletime alma

GROHE, dolap derinliğinin en az 510 mm olmasını
tavsiye eder.

Boru sistemini montajdan önce ve sonra iyice yıkayın
(EN 806'yı dikkate alın)!

Filtre başlığının baypasını yerel göre ayarlayın ve filtre
kartuşunu bağlayın.

Su sertliğini birlikte verilen test şeridiyle ölçebilir veya yetkili su
dağıtım şirketinizden öğrenebilirsiniz.

Her karbondioksitli su alımından sonra batarya, sistem
tarafından belirlenen yakl. 1 saniye süreyle çalışmaya devam
eder.

Uyarı: Soğutucunun yerleştirilmesi sırasında hareketler
nedeniyle su besleme hortumunun yerinden çıkmadığından
emin olunmalıdır.

Soğutucu karbonatörün taşınması/yerleştirilmesi sırasında
soğutma sıvısı borulara akmış olabilir.

Soğutma sıvısının geri aktığından emin olmak için,
soğutucu karbonatör 24 saatlik bir durma süresinin
ardından monte edilmelidir.

CO2 tüpünün takılması:

Tüpü direnç hissedilene kadar yerine vidalayın. Sızdırmazlığı
sağlamak için tüp dayanma noktasından sonra yaklaşık 1/4 tur
daha vidalanarak sıkılmalıdır.

Kumanda:
Düğmelerin işlevleri şunlardır:

 Filtre değişimi sıfırlama

 Filtre büyüklüğü seçimi ve su sertliği ayarı

 CO2 sıfırla

79

Sistemde oturum açma:

•  ve  tuşlarını aynı anda basılı tutun; ekranda SE yanıp
sönmelidir.

• Soğutucunun erişim noktası aktif olduğu sürece ekranda ilgili

nokta yanıp söner. (5 dak)

• Cihazın çalıştırılması için uygulamadaki talimatlar takip
edilmelidir.

Göstergedeki işaretler:

Pasif durumda, kalan filtre kapasitesi yüzde olarak görüntülenir.

Su sertliği ≤9 ise aktif karbon filtre
(sipariş no.: 40 547 001) kullanılması tavsiye edilir.

Fabrikada soğutucu karbonatör, S boyutlu filtre kartuşu
(sipariş no.: 40 404 001) ile kullanılmak üzere ayarlanmıştır.

Başka bir filtre kartuşuyla çalıştırırken soğutucu karbonatör buna
göre ayarlanmalıdır.

Dikkat!
Hasar tehlikesi!
Tertibattaki bakım çalışmalarında prensip olarak önce

gerilim beslemesi ve CO2girişi kesilmelidir! Daha sonra
soket bağlantısı ayrılabilir.

Soğutucu karbonatörün temizlenmesi

Hijyen açısından soğutucu karbonatör yılda en az bir kez
temizlenmelidir. Yedek filtre kartuşunu kirletmemek için,
temizlik kartuş değişiminden önce gerçekleştirilmelidir.

Uyarı: Temizlik seti (sip. no.: 40 434 001) ve ilgili adaptör
(sip. no.: 40 694 000) www.shop.grohe.com adresinden sipariş
edilebilir.

Servis

Arıza Nedeni Çözümü

Bakım ve temizlik

Su akmıyor • Filtre doğru yerleştirilmemiş

• Hortumlar bükülmüş

• Su girişi kesilmiş

Ekranda E1 gösteriliyor,
filtrelenmiş su yok, Blue® volan
kırmızı yanıp sönüyor

Ekranda E3 gösteriliyor,
filtrelenmiş su yok

Ekranda E5 gösteriliyor,
filtrelenmiş su yok, Blue® volan
kırmızı yanıp sönüyor

Ekranda E7 gösteriliyor, Blue®
volan kırmızı yanıp sönüyor

• Pompada güvenlik nedeniyle
kapanma

• Batarya ve soğutucu karbonatörün
bağlantısı yok

• Priz bağlantısı arızalı

• Soğutucu karbonatörde çalışma
arızası

• Soğutucu içinde nem algılandı - Elektrik bağlantısını kesin, *

- Filtreyi düz şekilde yerleştirin
(11/2 - 2 tur)

- Hortumların bükülüp bükülmediğini kontrol edin

- Açma kapama vanalarını tamamen açın

- Elektrik bağlantısını kesin, *
30 saniye bekleyin ve tekrar başlatın

- Filtreyi düz şekilde yerleştirin

1

/2 - 2 tur)

(1

- Hortumların bükülüp bükülmediğini kontrol edin

- Açma kapama vanalarını tamamen açın

- Priz bağlantısını kurun *

- GROHE müşteri hizmetlerine başvurun

- Elektrik bağlantısını kesin, *
30 saniye bekleyin ve tekrar başlatın

15 dakika bekleyin ve tekrar başlatın

• Yoğuşma nemi durumunda, bu işlem sonrasında
soğutucu tekrar çalışmaya hazır hale gelir

• Sızıntı durumunda ise, hata mesajı tekrar
görüntülenir ve GROHE müşteri hizmetlerinin
bilgilendirilmesi gerekir.

Ekranda E8 gösteriliyor, Blue®
volan turuncu yanıp sönüyor

Ekranda E9 ile HI dönüşümlü yanıp
sönüyor

Ekranda EC gösteriliyor, Blue®
volan beyaz yanıp sönüyor

Medium ve Sparkling
konumlarında karbondioksit yok

* E1 ile E7 arasındaki hatalar en az üç kez veya daha sık ortaya çıkarsa GROHE müşteri hizmetleriyle görüşülmelidir

• Filtre kapasitesi aşıldı - Filtre kartuşunu derhal değiştirin, bkz. sayfa 11

• Soğutucu karbonatör aşırı ısınmış - Blue® volanı kapatın, havalandırmayı sağlayın ve
ortam sıcaklığını maks. 32 °C'ye düşürün

- Soğutucuyu en az 10-15 dakika soğumaya bırakın

- E9 hata mesajını sıfırlayın, aşağıya bakın

tüpü boşalmak üzere veya

•CO

2

sıfırlanmadı

•CO2 tüpü boşalmış - CO2 tüpünü değiştirin, bkz. sayfa 12

-CO2 tüpünü değiştirin veya sıfırlayın, bkz. sayfa 12

80

Servis Ondus uygulaması

Bu işareti taşıyan cihazlar ev çöpüyle atılmamalı,
yerel düzenlemeler ve talimatlar uyarınca ayrı
olarak bertaraf edilmelidir.

Arıza Nedeni Çözümü

Oturum açma/kayıt
gerçekleştirilemiyor

GROHE Blue Home soğutucunun
erişim noktası (WLAN)
görünmüyor

Entegrasyon başarısız oldu • GROHE Blue Home soğutucu

E9 hata mesajı, sıcaklığın maks. 32 °C'ye düşmesinden yakl. 20

dakika sonra otomatik olarak veya sıcaklığın düşmesinden yakl. 30
saniye sonra voltaj beslemesinin kesilmesiyle sıfırlanır.

• Soğutucuyu en az 10 - 15 dakika soğumaya bırakın

•  ve  düğmelerini aynı anda basılı tutun; ekranda SE yanıp

sönmelidir.

• Düğmeyi bırakın

• Yakl. 10 saniye bekleyin

• Kalan filtre kapasitesi gösterilir ve E9 hata mesajı sıfırlanır
Eğer EE yanıp sönüyorsa veya sorun düzeltilemezse, soğutucu

karbonatörün voltaj beslemesini kesin. Cihazın arkasından
soğutucu karbonatörün seri numarasını kaydedin ve bir montaj
uzmanına başvurun veya e-posta ile GROHE’nin Servis Hattına
[email protected] adresinden erişin.

GROHE Blue Home 2 soğutucu karbonatör sadece GROHE
müşteri hizmetleri tarafından tamir edilebilir.

• GROHE hesabı mevcut değil

• Google veya Facebook hesabı

ile giriş yapılmadı

• Yapılandırma modu/erişim noktası

etkin değil

kapsama alanı dışında

- Yeni bir GROHE hesabı ile oturum açın

- Mevcut bir Google veya Facebook hesabı ile
oturum açın

- GROHE Blue Home soğutucuda, ekranda SE yanıp
sönene kadar  ve  tuşlarını en az 3 saniye süreyle
basılı tutun, bkz. Sayfa 7 Şek. [1].

- Akıllı telefonunuzda WLAN özelliğini etkinleştirin ve
internete kesintisiz erişiminiz olduğundan emin olun.
Sadece başka kablosuz ağlar gösteriliyorsa GROHE
Müşteri Hizmetleri ile iletişime geçin.

- Yönlendiricinin yerini değiştirin

- WLAN çoğaltıcı kullanın

Çevre ve geri dönüşüm

Hijyenik sebeplerden dolayı kullanılmış filtre kartuşlarının geri
dönüştürülmesi/tekrar kullanılması mümkün değildir. Kullanılmış
filtre kartuşları tehlike oluşturmadan çöpe atılarak imha edilebilir.

Birlikte verilen CO2 tüpleri için tekrar doldurma seti
www.shop.grohe.com adresindeki mağazamızdan temin edilebilir.

Soğutucu karbonatör, bir çok ülkede geri teslim ve geri alım
zorunluluğuna dahil olan elektrikli bir cihazdır. GROHE tüm söz
konusu ülkelerde, ilgili geri alma sistemlerinde yer almaktadır.

Bertaraf edilmek üzere vermeden önce cihazın güvenli bir şekilde
muhafaza edilmesine ve soğutucu madde devresinin zarar
görmemesine dikkat edin. Cihazda yanıcı özellikte soğutucu
madde bulunmaktadır.

81

SK

Bezpečnostné informácie

Tento prístroj môžu používať deti

od 8 rokov, ako aj osoby so zníženými
fyzickými, zmyslovými alebo duševnými
schopnosťami, alebo s nedostatkom
skúseností a znalostí, ak sú pod dohľadom
alebo boli poučené o bezpečnom používaní
prístroja a z toho vyplývajúcich rizikách. Deti
sa s týmto prístrojom nesmú hrať. Čistenie a
používateľskú údržbu nesmú vykonávať deti
bez dohľadu inej osoby.

Zabráňte nebezpečenstvu úrazu
spôsobenému poškodeným káblom
napájacieho sieťového napätia. Poškodený
sieťový kábel sa musí nechať opraviť
prostredníctvom výrobcu, prostredníctvom
servisnej služby výrob

odborníka.

CO2 (oxid uhličitý) je plyn a nesmie sa vdýchnuť, hrozí
nebezpečenstvo zadusenia.

Používať je dovolené iba fľaše CO2 s hmotnosťou
max. do 450 g. Pri ich použití musí mať voľná
podkladová plocha rozlohu min. 4 m2.

Fľaša CO

je pod tlakom. Fľašu je dovolené uvádzať

2

do prevádzky iba vo zvislej polohe.
Pri použití iných ako originálnych CO2 fliaš GROHE

môže dôjsť k škodám na redukčnom ventile.

Ak je chladiaci okruh poškodený:
Vytiahnite sieťovú zástrčku. Miestnosť, v ktorej
sa prístroj nachádza, niekoľko minút dôkladne
vetrajte. Informujte servisnú službu.
Vystrekujúce chladiace médium môže spôsobiť
poranenia očí.
Chladiace médium R600a je zemný plyn
s vysokou únosnosťou pre životné prostredie,

je však horľavé.
Nepoškodzuje ozónovú vrstvu a nezintenzívňuje
skleníkový efekt.

• Priložený napájací kábel s prístrojovou prípojnou

zásuvkou podľa IEC 60320-C13 sa smie zapojiť
výlučne do vhodnej zaistenej elektrickej zásuvky s
aspoň 10 A a prúdovým chráničom. Elektrická
zásuvka musí byť po inštalácii voľne prístupná.

Vetracie otvory obloženia prístroja alebo

konštrukcie neprekrývajte vstavaným

nábytkom.

• Zariadenie sa nesmie prepravovať, keď je fľaša CO

pripojená.

• Fľašu CO2 nie je dovolené svojpomocne opravovať

ani na nej vykonávať údržbu.

• Pri čistení sa nauhličovacie chladiace zariadenie

a zásuvný konektor nesmú priamo či nepriamo
ostriekať vodou.

cu alebo u kvalifikovaného

2

• Nauhličovacie chladiace zariadenie musí byť

pripojené k trvalému zdroju napájacieho napätia.

• Nauhličovacie chladiace zariadenie, fľaša CO

2

a filtračný systém sa musia v mieste montáže chrániť
pred mechanickým poškodením, ako aj pred
pôsobením tepla a priameho slnečného žiarenia.
Nemontujte v blízkosti zdrojov tepla, iných zápalných
zdrojov ani otvoreného ohňa.

• Nauhličovacie chladiace zariadenie musí byť

umiestnené vo zvislej polohe.

• Nauhličovacie chladiace zariadenie nie je dovolené

otvárať.

• Armatúra a nauhličovacie chladiace zariadenie vody s

filtračnou kartušou sa smie inštalovať len do
miestností chránených proti mrazu.

• Nauhličovacie chladiace zariadenie je určené

výlučne na použitie v uzavretých miestnostiach.

• Počas prepravy/inštalácie nauhličovacieho
chladiaceho zariadenia môže chladiaca kvapalina
vniknúť do potrubí. Aby sa zaistilo, že sa chladiaca
kvapalina dostane naspäť, smie
sa nauhličovacie chladiace zariadenie inštalovať až
po uplynutí doby prestoja v trvaní 24 hodín.

• Na optimálny chladiaci výkon potrebuje systém po
inštalácii dobu prestoja v trvaní 6 hodín.

• Poškodený prístroj sa nesmie uviesť
do prevádzky.

Upozornenie:
Výrobok GROHE Blue Home nie je určený

pre priemyselné oblasti použitia.
Čistiacu sadu (obj. č.: 40 434 001) a príslušný
adaptér (obj. č.: 40 694 000) je možné objednať na
webovej adrese www.shop.grohe.com.

• Po uvedení do prevádzky nie je dovolené odpájať
nauhličovacie chladiace zariadenie
od prúdu.

• Systémom riadená doba dobehu je
cca 1 sekunda po každom odbere vody nasýtenej
kysličníkom uhličitým.

Upozornenia týkajúce sa softvéru a internetového
pripojenia:

•

Ak chcete zabezpečiť prevádzku so všetkými
funkciami prístroja, musia byť smartfón, ktorý
používate, a chladiace zariadenie GROHE Blue
Home pripojené na internet a zariadenie musí byť
vopred úspešne nainštalované prostredníctvom
aplikácie GROHE ONDUS. V opačnom prípade sa
prístroj nenakonfiguruje a nebudú sa dať generovať
výstražné hlásenia.

• GROHE prijíma všetky opatrenia
na zabezpečenie bezpečného a správneho
používania. V prípade úmyselného zásahu tretích
osôb GROHE odporúča inštaláciu aktuálneho firmvéru
a/alebo odpojenie prístroja od siete, až kým nezískate
ďalšie informácie od GROHE.

82

Používajte len originálne náhradné diely a príslušenstvo.
V prípade použitia iných dielov zaniká platnosť záruky a CE
označenia, okrem toho hrozí nebezpečenstvo úrazu.

Filtračná hlavica musí byť po uplynutí 5 rokov vymenená
prostredníctvom servisu GROHE.

Technické údaje nauhličovacieho chladiaceho
zariadenia:

• Pripojenie: nástenná zásuvka
s ochranným uzemňovacím vedením,

zaistenie 10 A poistkou

• Napájacie napätie: 230 V stried. prúd/50 Hz

• Max. príkon: 180 W

• Druh el. ochrany: IP 21

• Relatívna vlhkosť vzduchu: max. 75 %

• Chladiaca látka: 0,035 kg – R600a

• Bezpečnostné vypnutie čerpadla: cca 4 min 30 s

• Prevádzkový tlak: min. 0,2 MPa – max. 1 MPa

• Max. vstupný tlak CO2:0,48MPa

• Max. tlak chladiva: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Zdravotno-technické údaje:

• Objem ochladenej vody v nauhličovacom

chladiacom zariadení: 1,4 l

• Systémový prevádzkový tlak: max. 0,6 MPa

• Prietok pri hydraulickom tlaku 0,3 MPa: cca 2 l/min.

• Teplota okolitého prostredia: 4 – 32 °C

• Teplota

– na vstupe vody do nauhličovacieho
chladiaceho zariadenia: max. 20 °C
– teplota chladenej vody: cca 5 – 10 °C

• Hladina akustického tlaku L

(voľne stojace zariadenie): 50 ±4 dB

• Nastaviteľný obtok, nastavenie z výroby: 2

• Kapacita filtra pri nastavení obtoku 2

(karbonátová tvrdosť 17 – 24 °KH): max. 600 litrov

• Pripojenie vody

– nauhličovacie chladiace zariadenie: studená – modrá

Elektrické kontrolné údaje:

• Trieda softvéru: A

• Stupeň znečistenia: 2

• Zaťažovacie rázové napätie: 2 500 V

Skúška elektromagnetickej kompatibility (skúška vysielania
rušivých signálov) bola vykonaná pri menovitom napätí
a menovitom prúde.

Technické údaje armatúry:

• Hydraulický tlak: 0,2–0,9 MPa

• Prevádzkový tlak: max. 1 MPa

• Skúšobný tlak: 1,6 MPa

Pre dodržanie predpísaných hodnôt hlučnosti je potrebné pri
statických tlakoch nad 5 barov namontovať redukčný ventil.

Je potrebné zabrániť vyaaím tlakovým rozdielom medzi prípojkou
studenej a teplej vody!

• Prietok pri hydraulickom tlaku 3 bary: cca 7 l/min

•Teplota

– na vstupe teplej vody: max. 70 °C
– doporučená (na úsporu energie): 60 °C

Pripojenie vody: studená – vpravo

Termická dezinfekcia armatúry je možná.

A

p

odpovedá max. 12 mesiacom

teplá – vľavo

Aplikácia GROHE ONDUS a pripojenie na internet

Chladiace zariadenie GROHE Blue, ktoré je pripojené na internet
prostredníctvom siete WLAN, možno integrovať a konfigurovať
v aplikácii GROHE ONDUS. Táto aplikácia umožňuje príjem
upozornení v podobe správ typu push.

Vyžaduje sa smerovač WLAN s prístupom na internet
(2,4 GHz, IEEE 802.11b/g/n).

Použiť môžete len kanály WLAN 1 – 11.

Inštalácia aplikácie:

Apple: Android:

Ak je potrebná aktualizácia aplikácie alebo firmvéru prístroja, musí
sa smartfón nachádzať v bezprostrednej blízkosti zariadenia
chladiace zariadenie GROHE Blue Home. Tak možno skontrolovať
a odstrániť prípadné prerušenia funkčnosti.

Prevádzkové podmienky

Zdroje rušenia

Vysielač/prijímač funguje vo frekvenčnom pásme
ISM (2,4 GHz). Nesmie sa inštalovať v blízkosti prístrojov
využívajúcich rovnaké kanály (napr. zariadenia bezdrôtovej siete
WLAN, HF komponenty a pod. (dodržiavajte pokyny
v dokumentácii výrobcu!)).

Prekážky a bariéry

Počas prevádzky v nevhodných okolitých podmienkach,
v budovách/miestnostiach so železobetónovými stenami,
oceľovými a železnými konštrukciami alebo v blízkosti kovových
prekážok (napr. nábytku) môže dôjsť k rušeniu alebo prerušeniu
príjmu signálu. V prípade potreby sa musí
k hlavnému smerovaču pripojiť zosilňovač WLAN, aby sa zvýšil
dosah signálu.

Inštalácia a uvedenie do prevádzky

Spoločnosť GROHE odporúča hĺbku skrine
min. 510 mm.

Potrubný systém pred a po inštalácii dôkladne prepláchnite
(dodržiavajte normu EN 806)!

Nastavte obtok hlavy filtra podľa miestnej karbonátovej
tvrdosti a pripojte filtračnú kartušu.

Karbonátovú tvrdosť môžete stanoviť pomocou priloženého
testovacieho prúžku, alebo sa informujte u príslušného
vodárenského podniku.

Systémom riadená doba dobehu je cca 1 sekunda po každom
odbere vody nasýtenej kysličníkom uhličitým.

Upozornenie: Zabezpečte, aby sa pri inštalácii chladiaceho
zariadenia v dôsledku pohybu neuvoľnila hadica na prívod
vody.

Počas prepravy/inštalácie nauhličovacieho chladiaceho
zariadenia môže chladiaca kvapalina vniknúť do potrubí.

Aby sa zaistilo, že sa chladiaca kvapalina dostane naspäť,
smie sa nauhličovacie chladiace zariadenie inštalovať až
po uplynutí doby prestoja v trvaní 24 hodín.

Inštalácia fľaše CO2:

Fľašu naskrutkujte po citeľný odpor. Aby ste zaručili tesnosť, je
potrebné po zarazení zatiahnuť fľašu ešte o cca ¼ otočky.

Riadenie:
Tlačidlá majú nasledujúce funkcie:

 Reset po výmene filtra

 Výber veľkosti filtra a nastavenie karbonátovej tvrdosti

 CO2-Reset

83

Prihlásenie systému:

• Naraz stlačte a podržte tlačidlá  a , až kým na displeji

nezačne blikať SE.

• Bod na displeji bliká, kým je prístupový bod chladiaceho

zariadenia aktívny. (5 min.)

• Pri uvedení do prevádzky postupujte podľa pokynov aplikácie.

Indikátory na displeji:

V pokojovom stave sa zobrazuje zostatková kapacita filtra
v percentách.

Pri karbonátovej tvrdosti ≤9 ° sa odporúča použitie filtra
z aktívneho uhlia (obj. č.: 40 547 001).

Nauhličovacie chladiace zariadenie je z výroby nastavené na
prevádzku s filtračnou kartušou S-Size (obj. č.: 40 404 001).

V prípade prevádzky s inou filtračnou kartušou je podľa toho
potrebné nastaviť nauhličovacie chladiace zariadenie.

Pozor!
Nebezpečenstvo poškodenia!
Pred začatím údržbových prác na zariadení sa musí vždy

najprv odpojiť napájacie napätie aprívod CO2! Potom sa
môže odpojiť zásuvný konektor.

Čistenie nauhličovacieho chladiaceho zariadenia

Nauhličovacie chladiace zariadenie sa musí z hygienických
dôvodov najmenej raz za rok vyčistiť. Aby nedošlo
k znečisteniu náhradnej filtračnej kartuše, čistenie sa musí
vykonať ešte pred výmenou filtračnej kartuše.

Upozornenie: Čistiacu sadu (obj. č.: 40 434 001) a príslušný
adaptér (obj. č.: 40 694 000) je možné objednať na webovej adrese

www.shop.grohe.com.

Údržba a čistenie

Servis

Porucha Príčina Odstránenie

Voda netečie • Filter nie je nasadený správne

• Hadica je zalomená

• Prerušený prívod vody

Na displeji sa zobrazuje E1, voda
sa nefiltruje, rukoväť Blue® bliká
na červeno

Na displeji sa zobrazuje E3, voda
sa nefiltruje

Na displeji sa zobrazuje E5, voda
sa nefiltruje, rukoväť Blue® bliká
na červeno

Na displeji sa zobrazuje E7,
rukoväť Blue® bliká na červeno

Na displeji sa zobrazuje E8,
rukoväť Blue® bliká na oranžovo

Na displeji striedavo bliká E9 a HI • Nauhličovacie chladiace zariadenie

Na displeji sa zobrazuje EC,
rukoväť Blue®bliká na bielo

Nulový podiel oxidu uhličitého
v polohe Medium a Sparkling

* Ak sa chyby E1 až E7 objavia trikrát, prípadne sa objavujú častejšie, kontaktujte servisnú službu GROHE

• Bezpečnostné vypnutie čerpadla - Prerušte napájacie napätie, *

• Armatúra a nauhličovacie chladiace
zariadenie nie sú spojené

• Porucha zásuvného spojenia

• Nauhličovacie chladiace zariadenie
nefunguje správne

• Bola zistená vlhkosť v chladiči - Prerušte napájacie sieťové napätie, *

• Prekročená kapacita filtra - Okamžite vymeňte filtračnú kartušu, na strane 11

je prehriate

• Fľaša CO2 je takmer prázdna alebo
nebola znovu namontovaná

• Fľaša CO

je prázdna - Vymeňte fľašu CO2, na strane 12

2

- Nasaďte filter rovno
(11/2–2 otočenia)

- Skontrolujte, či hadice nie sú zalomené

- Otvorte uzatváracie ventily úplne

počkajte 30 sekúnd a potom ho znova zapojte

- Nasaďte filter rovno

1

(1

/2–2 otočenia)

- Skontrolujte, či hadice nie sú zalomené

- Otvorte uzatváracie ventily úplne

- Vytvoriť zásuvné spojenie *

- Obráťte sa na servisnú službu GROHE

- Prerušte napájacie napätie, *
počkajte 30 sekúnd a potom ho znova zapojte

počkajte 15 minút a potom ho znova zapojte

• V prípade vlhkosti, ktorá vznikla v dôsledku
kondenzácie, je potom chladič znovu pripravený na
prevádzku

• V prípade netesnosti sa znovu objaví hlásenie o chybe.
V takom prípade musíte informovať servisnú službu
GROHE.

®

- Uzatvorte rukoväť Blue
teplotu okolitého prostredia na max. 32 °C

- Chladiace zariadenie dajte chladiť aspoň
na 10 – 15 min

- Resetujte hlásenie chyby E9, pozri dole

- Informácie o výmene, prípadne opakovanej montáži
fľaše CO2 nájdete na strane 12

, zabezpečte vetranie a znížte

84

Aplikácia Service Ondus

Prístroje s týmto označením nepatria do domáceho
odpadu. Takýto druh prístrojov sa musí v zmysle
ekologických predpisov príslušnej krajiny odovzdať
do triedeného zberu odpadu.

Porucha Príčina Odstránenie

Prihlásenie/registrácia nie je
možná

Prístupový bod (WLAN)
chladiaceho zariadenia GROHE
Blue Home sa nezobrazuje

Integrácia zlyhala • Chladiace zariadenie GROHE Blue

Vynulovanie chybového hlásenia E9, automaticky cca 20 minút

po schladení na max. 32 °C alebo prerušením napájacieho napätia
cca 30 sekúnd po schladení.

• Chladič dajte chladiť aspoň na 10 – 15 min

• Naraz stlačte a podržte tlačidlá  a , až kým na displeji

nezačne blikať SE

• Tlačidlá uvoľnite

• Počkajte cca 10 sekúnd

• Zobrazí sa zostatková kapacita filtra a hlásenie chyby E9 je
resetované

Ak bliká hlásenie EE alebo sa problém nedá odstrániť, odpojte
napájacie napätie nauhličovacieho chladiaceho zariadenia.
Zo zadnej strany prístroja si odpíšte sériové číslo
nauhličovacieho chladiaceho zariadenia a obráťte sa na
špecializovaného inštalatéra alebo prostredníctvom e-mailu na
stálu servisnú linku spoločnosti GROHE na adrese
[email protected].

Nauhličovacie chladiace zariadenie GROHE Blue Home smie
opravovať len servisná služba GROHE.

• Nie je k dispozícii účet GROHE

• Nie ste prihlásení do účtu Google
alebo Facebook

• Režim konfigurácie/prístupový bod
nie je aktivovaný

Home je mimo prijímacieho dosahu

Životné prostredie a recyklácia

Z hygienických dôvodov nie je možná recyklácia použitých
filtračných kartuší. Použité filtračné kartuše možno bezpečne
zlikvidovať s netriedeným odpadom.

Sadu na doplnenie priložených fliaš CO2 je možné zakúpiť
v našom internetovom obchode na adrese www.shop.grohe.com.

Nauhličovacie chladiace zariadenie je elektrický prístroj, ktorý
podlieha príslušným ekologickým predpisom o povinnostiach
pre odovzdávanie a spätné preberanie elektroodpadu platným
v jednotlivých krajinách. Spoločnosť GROHE je v týchto krajinách
účastníkom príslušných recyklačných systémov.

Pri príprave na likvidáciu dbajte na to, aby boli prístroje bezpečne
uložené a aby nedošlo k poškodeniu chladiaceho okruhu. Prístroj
obsahuje horľavé chladiace médium.

- Prihláste sa prostredníctvom nového účtu GROHE

- Prihláste sa s existujúcim účtom Google alebo
Facebook

- Podržte stlačené tlačidlá  a  na chladiacom zariadení
GROHE Blue Home aspoň na 3 sekundy, kým nezačne
na displeji blikať hlásenie SE, pozri stranu 7 obr. [1].

- Aktivujte WLAN na smartfóne a zabezpečte trvalý
prístup na internet. Ak sa zobrazujú len iné bezdrôtové
siete, obráťte sa na servisnú službu GROHE.

- Zmeňte umiestnenie smerovača

- Použite WLAN Repeater

85

SLO

Varnostne informacije

To napravo lahko uporabljajo otroci
od 8 leta starosti naprej ter osebe
z zmanjšanimi fizičnimi, senzoričnimi ali
mentalnimi sposobnostmi ali pomanjkanjem
izkušenj in znanja, če
so pod nadzorom ali so bili poučene
o varni uporabi naprave ter možnih
nevarnostih. Otroci se ne smejo igrati
z napravo. Čiščenjo in vzdrževanje
s strani uporabnika ne smejo izvajati otroci
brez nadzora.

Poškodovani napajalni kabli so lahko nevarni.
Če je napajalni kabel poškodovan, ga lahko
zamenja
le proizvajalec, njegova servisna služba ali
enako usposobljeno osebje.

CO

(ogljikov dioksid) je plin, ki ga ne smete vdihavati,

2

ker obstaja nevarnost zadušitve.
Uporabljate lahko samo jeklenke CO2 s težo največ

450 g. Pri uporabi jeklenk mora biti proste površine
vsaj 4 m2.
Jeklenka CO2 je pod tlakom. Uporabljate jo lahko
samo v pokončnem položaju.
Pri uporabi neoriginalnih jeklenk CO2 GROHE lahko
pride do poškodb na reducirnem ventilu.

Pri poškodovanem hladilnem krogotoku:
Izvlecite vtič. Prostor, v katerem je postavljena

naprava, nekaj minut dobro zračite. Obvestite
servisno službo.

Brizgajoče hladilo lahko povzroči poškodbe
oči.

Hladilo R600a je naravni plin, ki je okolju
prijazen, vendar vnetljiv.

Ne poškoduje plasti ozona in ne povečuje učinka tople
grede.

• Priložen omrežni kabel s priključnim vtičem
za hladne naprave v skladu s standardom
IEC 60320-C13 je dovoljeno priključiti samo
v 10 A vtičnico, ki je zaščitena z zaščitnim stikalom.
Vtičnica mora biti po namestitvi prosto dostopna.

Prezračevalnih odprtin obloge naprave ali
nadgradnje vgradnega pohištva
ne zapirajte.

• Sistema ni dovoljeno prevažati s priključeno
jeklenko CO

• Jeklenke CO
popravljati.

.

2

ni dovoljeno samostojno vzdrževati ali

2

• Pri čiščenju hladilnika s karbonatorjem ter vtiča ne
pršite z vodo na posreden ali neposreden način.

• Hladilnik s karbonatorjem mora biti priključen
na trajen dovod električne energije.

• Hladilnik s karbonatorjem in jeklenka CO2 ter filtrski
sistem morajo biti na mestu vgradnje zaščiteni pred

mehanskimi poškodbami in neposrednim sončnim
sevanjem.
Ne vgrajujte v bližino virov toplote, odprtega ognja ali
drugih virov vžiga.

• Hladilnik s karbonatorjem mora biti postavljen
v pokončni položaj.

• Hladilnika s karbonatorjem ni dovoljeno odpreti.

• Vgradnjo armature in hladilnika s karbonatorjem s
kartušo filtra je dovoljeno opraviti samo
v prostorih, ki so zaščiteni pred zmrzovanjem.

• Hladilnik s karbonatorjem je namenjen samo
za uporabo v zaprtih prostorih.

• Pri prevozu/postavitvi hladilnika s karbonatorjem
lahko hladilo steče v vode. Da zagotovite,
da hladilo steče nazaj, hladilnika s karbonatorjem ni
dovoljeno namestiti, dokler ne mine obdobje
mirovanja, ki znaša 24 ur.

• Za optimalno zmogljivost hlajenja mora sistem po
namestitvi 6ur mirovati.

• Poškodovane naprave ne uporabljajte.

Opomba:
Naprava GROHE Blue Home ni primerna

za industrijska območja.
Komplet za čiščenje
(št. za naročanje.: 40 434 001) in pripadajoči
adapter (št. za naročanje: 40 694 000) lahko
naročite na spletnem mestu www.shop.grohe.com.

• Po zagonu hladilnika s karbonatorjem
ni dovoljeno ločiti od napajanja.

• Armatura ima zaradi značilnosti sistema
po vsakem točenju z ogljikovim dioksidom obogatene
vode približno 1 sekundo iztoka.

Opombe k programski opremi in internetna
povezava:

• Za zagotovitev obratovanja z vsemi funkcijami
naprave, morata biti tako pametni telefon kot hladilnik
GROHE Blue Home povezana z internetom, naprava
pa mora biti predhodno uspešno nameščena prek
aplikacije GROHE ONDUS. V nasprotnem primeru
naprava ne bo konfigurirana in opozoril ni mogoče
dostaviti.

• Podjetje GROHE sprejema vse potrebne ukrepe za
zagotavljanje varne in pravilne uporabe. V primeru
namernega posega tretje osebe podjetje GROHE
priporoča, da namestite najnovejšo strojno
programsko opremo in/ali napravo odklopite iz
električnega omrežja, dokler ne prejmete nadaljnjih
informacij od podjetja GROHE.

86

Uporabljajte samo originalne nadomestne dele in dodatno
opremo. Zaradi uporabe drugih delov preneha veljati garancija
in oznaka CE, pride lahko tudi do telesnih poškodb.

Filtrsko glavo mora po 5 letih zamenjati servis GROHE.

Tehnični podatki hladilnika s karbonatorjem:

• Priključek: stenska vtičnica z zaščitnim vodnikom,
zavarovana z 10 A varovalko

• Dovod električne energije: 230 V AC/50 Hz

• Največja priključna moč: 180 W

• Vrsta zaščite: IP 21

• Relativna vlažnost zraka: največ 75 %

• Hladilo: 0,035 kg – R600a

• Varnostni izklop črpalke: pribl. 4:30 min

• Obratovalni tlak: min. 0,2 MPa - največ 1 MPa

• Maks. vhodni tlak CO2:0,48MPa

• Maks. tlak hladilnega sredstva: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitarno-tehnični podatki:

• Količina ohlajene vode v hladilniku s karbonatorjem: 1,4 l

• Delovni tlak sistema: največ 0,6 MPa

• Pretok pri pretočnem tlaku 0,3 bar: približno 2 l/min

• Temperatura okolja: 4–32 °C

• Temperatura

– Dovod vode v hladilnik s karbonatorjem: največ 20 °C
– Temperatura ohlajene vode: pribl. 5–10 °C

• Zvočni tlak LpA (prosti): 50 ± 4 dB

• Nastavljiva premostitev, tovarniška nastavitev: 2

• Kapaciteta filtra pri nastavitvi premostitve 2

(karbonatna trdota 17–24 °KH): največ 600 litrov

kar pomeni največ 12 mesecev

• Vodni priključek

– Hladilnik s karbonatorjem: hladno – modra

Električne karakteristike:

• Programska oprema: razred A

• Stopnja onesnaženosti: 2

• Izračun udarne napetosti: 2500 V

Preizkus elektromagnetne združljivosti (preizkus oddajanja motenj)
je bil izveden pri nazivni napetosti in nazivnem toku.

Tehnični podatki armature:

• Delovni tlak: 0,2–0,9 MPa

• Delovni tlak: najv. 1 MPa

• Preskusni tlak: 1,6 MPa

Za upoštevanje vrednosti hrupa je treba pri tlaku v mirovanju, ki
znaša več kot 5 barov, vgraditi reducirni ventil.

Višje razlike v tlaku med priključkom hladne in tople vode je treba
preprečiti!

• Pretok pri 3 barih pretočnega tlaka: pribl. 7 l/min

• Temperatura

– Dotok tople vode: največ 70 °C
– Priporočeno (varčevanje z energijo): 60 °C

Vodni priključek: hladno – desno

toplo – levo

Termična dezinfekcija armature je možna.

Aplikacija GROHE ONDUS in povezava z internetom

Hladilnik GROHE Blue, ki je z internetom povezan prek WLAN,
je mogoče vključiti v aplikacijo GROHE ONDUS in ga konfigurirati.
Prek te aplikacije je mogoče prejemati sporočila v obliki »Pusch«
sporočil.

Potreben je usmerjevalnik WLAN z dostopom do interneta
(2,4GHz, IEEE 802.11b/g/n).

Uporabljate lahko samo kanale WLAN 1-11.

Namestitev aplikacije:

Apple: Android:

Če je potrebna posodobitev aplikacije ali strojne programske
opreme naprave, se mora pametni telefon nahajati v neposredni
bližini naprave hladilnik GROHE Blue Home. Na ta način lahko
nadzorujete in odpravite možne prekinitve delovanja.

Obratovalni pogoji

Viri motenj

Oddajna/prejemna enota deluje v frekvenčnem pasu
ISM (2,4 GHz). Izogibajte se vgradnji v bližini naprav z enako
zasedenostjo kanalov (npr. naprave WLAN, visokofrekvenčne
komponente itd. [Upoštevajte dokumentacijo proizvajalca!]).

Ovire/prepreke

Pri uporabi v neugodnih pogojih okolice, v zgradbah/prostorih z
armiranobetonskimi zidovi, jeklom in železnim okvirjem ali v bližini
kovinskih ovir (npr. pohištvo), je lahko brezžični sprejem moten in
prekinjen. Po potrebi je treba za povečanje dometa brezžičnega
signala priključiti repetitor WLAN na glavni usmerjevalnik.

Namestitev in zagon

GROHE priporoča globino omarice min. 510 mm.

Pred vgradnjo in po njej temeljito izperite sistem cevovodov
(upoštevajte standard EN 806)!

Obvod glave filtra nastavite v skladu z lokalno karbonatno
trdoto vode in ga priključite na filtrsko kartušo.

Podatek o vrednosti karbonatne trdote vode lahko dobite
s pomočjo priloženega testnega traku ali pri pristojnem dobavitelju
vode.

Armatura ima zaradi značilnosti sistema po vsakem točenju
z ogljikovim dioksidom obogatene vode približno 1 sekundo
iztoka.

Opomba: Prepričajte se, da se med postavitvijo hladilnika cev
za dovod vode zaradi premika ne sprosti.

Pri prevozu/postavitvi hladilnika s karbonatorjem lahko
hladilo steče v vode.

Da zagotovite, da hladilo steče nazaj, hladilnika
s karbonatorjem ni dovoljeno namestiti, dokler ne mine
obdobje mirovanja, ki znaša 24 ur.

Namestite jeklenko CO2:

Jeklenko privijte tako, da začutite upor. Za zagotovitev tesnjenja
jeklenko za omejevalnikom privijte še tesneje za prib. ¼ obrata.

Krmiljenje:
Tipke imajo naslednje funkcije:

 Zamenjava filtra – ponastavitev

 Izbira velikosti filtra in nastavitev karbonatne trdote

 Ponastavitev CO

2

87

Prijava sistema:

• Hkrati pritisnite in zadržite tipki  in , dokler na zaslonu

ne začne utripati SE.

• Točka na zaslonu utripa tako dolgo, dokler je vstopna točka

hladilnika aktivna. (5 min)

• Za zagon sledite navodilom aplikacije.

Prikazi na zaslonu:

V mirovanju je prikazan ostanek kapacitete filtra v odstotkih.

Pri karbonatni trdoti ≤9° je priporočljiva uporaba filtra
z aktivnim ogljem (št. artikla: 40 547 001).

Hladilnik s karbonatorjem je tovarniško nastavljen na delovanje
s filtrsko kartušo velikosti S (št. artikla: 40 404 001).

Pri delovanju z drugo filtrsko kartušo je treba hladilnik
s karbonatorjem tako nastaviti.

Pozor!
Nevarnost poškodb!
Pri vzdrževalnih delih na sistemu je treba na splošno prej

prekiniti dovod električne energije in CO2! Potem lahko
odklopite vtični spojni element.

Čiščenje hladilnika s karbonatorjem

Hladilnik s karbonatorjem je treba zaradi higiene očistiti
najmanj enkrat letno. Čiščenje morate opraviti pred menjavo
filtrske kartuše, da ne onesnažite nadomestne filtrske kartuše.

Opomba: Komplet za čiščenje (št. za naročanje: 40 434 001)
in pripadajoči adapter (št. za naročanje: 40 694 000) lahko naročite
na spletnem mestu www.shop.grohe.com.

Servis

Motnja Vzrok Ukrep

Vzdrževanje in čiščenje

Voda ne teče • Filter ni pravilno vstavljen

• Cevi so zvite

• Dotok vode je prekinjen

E1 na zaslonu, ni filtrirane vode,
ročaj Blue® utripa rdeče

E3 na zaslonu, ni filtrirane vode • Armatura in hladilnik

E5 na zaslonu, ni filtrirane vode,
ročaj Blue

E7 na zaslonu, ročaj Blue® utripa
rdeče

E8 na zaslonu, ročaj Blue® utripa
oranžno

®

utripa rdeče

• Varnostni izklop črpalke - Prekinite napajanje, *

s karbonatorjem nista povezana

• Vtična povezava je okvarjena

• Nepravilno delovanje hladilnika
s karbonatorjem

• Zaznana je vlaga znotraj hladilnika - Prekinite dovod električne energije, *

• Kapaciteta filtra je prekoračena - Takoj zamenjajte filtrsko kartušo, glejte stran 11

- Filter vstavite naravnost
(11/2–2 obrata)

- Cevi preglejte glede zvitja

- Povsem odprite zaporne ventile

počakajte 30 sekund in ga znova vklopite

- Filter vstavite naravnost
(11/2–2 obrata)

- Cevi preglejte glede zvitja

- Povsem odprite zaporne ventile

- Vzpostavite vtično povezavo *

- Obrnite se na servisno službo GROHE

- Prekinite napajanje, *
počakajte 30 sekund in ga znova vklopite

počakajte 15 minut in ga znova vklopite

• Pri kondenzacijski vlagi je hladilnik potem ponovno
pripravljen na delovanje

• Pri nezatesnjenosti se ponovno pojavi sporočilo o
napaki in treba je obvestiti servisno službo GROHE.

Na zaslonu izmenično utripata E9
in HI

EC na zaslonu, ročaj Blue® utripa
belo

Ni ogljikovega dioksida v položajih
Medium in Sparkling

* Če se napake E1 do E7 pojavijo trikrat ali večkrat, se prosimo obrnite na servisno službo GROHE

• Hladilnik s karbonatorjem pregret

• Posoda s CO
pa ni bila ponastavljena

• Jeklenka CO2 je prazna - Zamenjajte posodo s CO2, glejte stran 12

je skoraj prazna ali

2

- Zaprite ročaj Blue®, zagotovite zračenje in zmanjšajte
temperaturo okolice na največ 32 °C

- Pustite, da se hladilnik hladi vsaj 10–15 min

- Ponastavite sporočilo o napaki E9, glejte spodaj

- Zamenjajte posodo s CO2 oz. jo ponastavite, glejte
stran 12

88

Servis Ondus App

Naprave s to oznako ne spadajo med gospodinjske
odpadke. Namesto tega jih je treba odstraniti
ločeno in v skladu z nacionalnimi predpisi.

Motnja Vzrok Ukrep

Prijava/Registracija ni mogoča • Na voljo ni nobenega GROHE

uporabniškega računa

• Google ali Facebook uporabniški
račun ni prijavljen

Vstopna točka (WLAN) hladilnika
GROHE Blue Home ni razvidna

Integracija ni uspela • Hladilnik GROHE Blue Home zunaj

Umik sporočila o napaki E9, samodejno pribl. 20 minut

po ohladitvi na najv. 32 °C ali s prekinitvijo napajalne napetosti
pribl. 30 sekund po ohladitvi.

• Pustite, da se hladilnik ohladi za vsaj 10–15 min

• Hkrati pritisnite in zadržite tipki  in , dokler na zaslonu

ne začne utripati SE.

• Spustite tipke

• Počakajte približno 10 sekund

• Prikaže se ostanek kapacitete filtra in sporočilo o napaki E9
se ponastavi

Če utripa EE ali težave ne morete odpraviti, prekinite dovod
električne energije hladilnika s karbonatorjem. Zapišite si serijsko
številko hladilnika s karbonatorjem z zadnje strani in se obrnite na
strokovnega inštalaterja ali se po e-pošti obrnite na servisno linijo
podjetja GROHE na naslovu [email protected].

Hladilnik s karbonatorjem GROHE Blue Home sme popravljati
izključno servisna služba GROHE.

• Konfiguracijski modus/Vstopna
točka ni aktivirana

območja sprejema

Okolje in recikliranje

Iz higienskih razlogov ponovna uporaba rabljenih filtrskih kartuš
ni mogoča. Rabljene filtrske kartuše lahko brez nevarnosti odvržete
skupaj z gospodinjskimi odpadki.

Polnilni komplet za priloženo jeklenko CO2 lahko kupite v naši
spletni trgovini na strani www.shop.grohe.com.

Hladilnik s karbonatorjem je električna naprava, za katero sta
v številnih državah predpisana obvezno vračilo in zbiranje. Podjetje
GROHE je v takšnih državah udeleženo v ustreznih sistemih
za zbiranje.

Pri pripravi za odstranjevanje pazite, da so naprave varno
shranjene in da tokokrog hladilnega sredstva ni poškodovan.
Naprava vsebuje gorljivo hladilo.

- Prijavite se preko novega GROHE uporabniškega
računa

- Prijavite se z obstoječim Google ali Facebook
uporabniškim računom

- Na hladilniku GROHE Blue Home pritisnite tipki  in 
ter ju držite najmanj 3 sekunde, dokler SE na zaslonu
utripa, glejte stran 7 prikaz [1].

- Na pametnem telefonu aktivirajte WLAN in zagotovite
trajno povezavo z internetom. Če se prikažejo le druge
brezžične povezave kontaktirajte GROHE servis za
uporabnike.

- Spremenite lokacijo usmerjevalnika/routerja

- Uporabite WLAN ojačevalec signala/repeater

89

HR

Informacije za sigurnost

Djeca starija od 8 godina kao i osobe

s ograničenim psihičkim, senzornim ili
mentalnim sposobnostima ili osobe bez
dovoljnog iskustva i znanja smiju se koristiti
ovim uređajem ako ih se pritom nadzire ili ako
su upućene u sigurnu uporabu uređaja i
razumiju opasnosti koje iz toga proizlaze.

Djeca se ne smiju igrati uređajem. Čišćenje i
održavanje koje obavlja korisnik ne smiju

izvoditi djeca bez nadzora.

Izbjegnite opasnost od oštećenih kabela za
opskrbu naponom. U slučaju oštećenja,
proizvođač ili ovlašteni servis, odnosno
školovani električar mora zamijeniti mrežni
kabel.

CO

(ugljični dioksid) je plin koji se ne smije udisati,

2

prijeti opasnost od gušenja.
Smiju se upotrebljavati samo boce CO2 težine

do maks. 450 g. Slobodna osnovna površina na kojoj
se uređaj upotrebljava mora iznositi

min. 4 m2.
Boca CO2 pod tlakom je. Smije se puštati u rad samo

u uspravnom položaju.
Upotrebom neoriginalnih dijelova GROHE CO2 boca

može doći do oštećenja reduktora tlaka.

U slučaju oštećenog rashladnog kruga:
povucite mrežni utikač. Nekoliko minuta
vjetrite prostor u kojem se uređaj nalazi.
Obavijestite servis.
Prskajuće rashladno sredstvo može uzrokovati
ozljede očiju.
Rashladno sredstvo R600a prirodni je plin koji

je ekološki prihvatljiv, ali zapaljiv.
Ne oštećuje ozonski omotač i ne povećava efekt
staklenika.

• Priloženi vod mrežnog priključka s utičnicom

za priključivanje rashladnog uređaja sukladno
IEC 60320-C13 smije se priključiti isključivo
na odgovarajuću utičnicu zaštićenu s
minimalno 10 A i sklopkom za zaštitu od pogrešne
struje. Utičnica nakon instaliranja mora biti lako
dostupna.

Nemojte zatvarati ventilacijske otvore kućišta

uređaja ni konstrukciju ugradbenog

namještaja.

• Uređaj se ne smije transportirati dok

je priključena boca CO

• Na boci CO2 ne smiju se samoinicijativno provoditi

radovi održavanja ili popravci.

• Kod čišćenja hladnjaka-karbonizatora i utikača

nemojte ih izravno ili neizravno prskati vodom.

.

2

• Hladnjak-karbonizator mora biti priključen na trajnu

opskrbu naponom.

• Hladnjak-karbonizator i boca CO

te filtarski sustav

2

moraju na mjestu ugradnje biti zaštićeni od
mehaničkih oštećenja te od vrućine i izravnog
sunčevog zračenja.
Nemojte izvoditi montažu u blizini izvora topline,
ostalih izvora zapaljenja ili otvorenog plamena.

• Hladnjak-karbonizator mora biti postavljen u okomiti

položaj.

• Hladnjak-karbonizator ne smije se otvarati.

• Armatura i hladnjak-karbonizator s filtarskom

kartušom smiju se ugrađivati samo u prostorijama
gdje ne postoji opasnost od smrzavanja.

• Hladnjak-karbonizator smije se upotrebljavati

isključivo u zatvorenim prostorijama.

• Prilikom transporta/postavljanja hladnjaka­karbonizatora rashladna tekućina može curiti u
vodove. Kako bi se osiguralo da je sva rashladna
tekućina iscurila natrag, hladnjak-karbonizator smije
se ugraditi tek nakon mirovanja
od 24 sata.

• Za optimalni učinak hlađenja sustavu je nakon
ugradnje potrebno mirovanje od 6sati.

• Oštećeni uređaj nemojte stavljati u pogon.

Uputa:
GROHE Blue Home nije namijenjen za uporabu u

komercijalne svrhe.
Set za čišćenje (kataloški br.: 40 434 001)
i pripadajući adapter (kataloški br.: 40 694 000)
mogu se naručiti na www.shop.grohe.com.

• Nakon stavljanja u pogon hladnjak-karbonizator ne
smije se isključiti iz struje.

• Nakon svakog točenja karbonizirane vode, armatura
ima sistemski zadani inercijski rad od oko jedne
sekunde.

Napomene o softveru i internetskoj vezi:

• Da biste osigurali rad uređaja sa svim funkcijama,
pametni telefon i sustav za hlađenje GROHE Blue
Home trebaju biti povezani s internetom te uređaj
treba biti prethodno uspješno instaliran s pomoću
aplikacije GROHE ONDUS. U suprotnome uređaj
neće biti konfiguriran i dostavljanje obavijesti neće
biti moguće.

• GROHE poduzima sve nužne mjere da
bi osigurao sigurnu i ispravnu uporabu.
U slučaju namjernog uplitanja trećih osoba GROHE
preporučuje instalaciju najnovijeg upravljačkog
softvera (firmware) i/ili da se uređaj isključi iz
napajanja dok vam GROHE ne pošalje daljnje
informacije.

90

Koristite se samo originalnim rezervnim dijelovima i dodatnom
opremom. Uporaba dijelova drugih proizvođača dovodi do gubitka
prava iz jamstva i poništavanja oznake CE te može prouzročiti
ozljede.

Filtarsku glavu servis tvrtke GROHE mora zamijeniti nakon
5 godina.

Tehnički podaci hladnjaka-karbonizatora:

• Priključak: zidna utičnica sa zaštitnim vodičem,
osigurana osiguračem od 10 A

• Opskrba naponom: 230 V AC / 50 Hz

• Maks. potrošnja: 180 W

• Vrsta zaštite: IP 21

• Relativna vlažnost zraka: maks. 75 %

• Rashladno sredstvo: 0,035 kg – R600a

• Sigurnosno isključivanje pumpe: oko 4:30 min

• Radni tlak: min. 0,2 MPa – maks. 1 MPa

• Maks. CO2 ulazni tlak: 0,48 MPa

• Maks. tlak rashladnog sredstva: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitarno-tehnički podaci:

• Količina ohlađene vode u hladnjaku-karbonizatoru: 1,4 l

• Radni tlak sustava: maks. 0,6 MPa

• Pretok pri hidrauličkom tlaku 0,3 MPa: cca 2 l/min

• Okolna temperatura: 4 – 32 °C

• Temperatura

– Dovod vode do hladnjaka-karbonizatora: maks. 20 °C
– Temperatura ohlađene vode: cca 5 – 10 °C

• Razina zvučnog tlaka LpA (samostojeći): 50 ± 4 dB

• Podesivi mimovod, tvorničko namještanje: 2

• Kapacitet filtra mimovod položaj 2

(karbonatna tvrdoća 17 – 24 °KH): maks. 600 litara

odgovara maks. 12 mjeseci

• Priključak na dovod vode

– Hladnjak-karbonizator: hladno – plava

Električni ispitni podaci:

• Softverska klasa: A

• Stupanj onečišćenja: 2

• Naznačeni udarni napon: 2500 V

Ispitivanje elektromagnetske kompatibilnosti (ispitivanje odašiljanja
smetnji) provedeno je s dimenzioniranim naponom i
dimenzioniranom strujom.

Tehnički podaci armature:

• Hidraulički tlak: 0,2 – 0,9 MPa

• Radni tlak: maks. 1 MPa

• Ispitni tlak: 1,6 MPa

Za pridržavanje vrijednosti šumova treba, ako je statički tlak veći
od 5 bara, ugraditi jedan reduktor tlaka.

Trebaju se izbjegavati veće razlike u pritiscima između hladnog
i toplog priključka vode!

• Protok pri hidrauličkom tlaku od 3 bara: cca 7 l/min

• Temperatura

– Dovod tople vode: maks. 70 °C
– Preporučljivo (ušteda energije): 60 °C

Priključak na dovod vode: hladno – desno

toplo – lijevo

Moguća je termička dezinfekcija armature.

Aplikacija GROHE ONDUS i povezivanje s internetom

Sustav za hlađenje GROHE Blue koji je putem WLAN-a povezan
s internetom može se povezati i konfigurirati u aplikaciji GROHE
ONDUS. Putem te aplikacije poruke se mogu dostavljati u obliku
automatskih poruka (push).

Potreban je WLAN usmjerivač s pristupom internetu (2,4 GHz,
IEEE 802.11b/g/n).

Mogu se upotrebljavati samo WLAN kanali 1-11.

Instaliranje aplikacije:

Apple: Android:

Ako je potrebno ažurirati aplikaciju ili upravljački softver uređaja,
pametni telefon mora se nalaziti u neposrednoj blizini uređaja
hlađenje GROHE Blue Home. Na taj se način mogu kontrolirati i
otkloniti eventualno nastali prekidi funkcije.

Radni uvjeti

Izvori smetnje

Jedinica odašiljača/prijamnika upotrebljava ISM frekvencijski pojas
(2,4 GHz). Izbjegavati ugradnju u blizini uređaja koji koriste iste
kanale (npr. WLAN uređaji, VF komponente itd. [Pridržavati se
dokumenata proizvođača!]).

Prepreke/barijere

Za rad u nepovoljnim uvjetima okoline, u zgradama/prostorijama sa
zidovima od armiranog betona, čelika i željeznih okvira ili u blizini
prepreka (npr. namještaja) od metala, radijski prijam može imati
smetnje i može se prekinuti. Po potrebi na glavni usmjerivač treba
priključiti WLAN repetitor da bi se povećao doseg radiosignala.

Instaliranje i stavljanje u pogon

GROHE preporučuje dubinu ormara od
min. 510 mm.

Temeljito isperite sustav cjevovoda prije i nakon instalacije
(poštujte EN 806)!

Premoštenje filtarske glave podesite prema lokalnoj
karbonatnoj tvrdoći te priključite kartušu filtra.

Karbonatna tvrdoća može se saznati pomoću priložene testne
trake ili kod nadležnog poduzeća za vodoopskrbu.

Nakon svakog točenja karbonizirane vode, armatura ima
sistemski zadani inercijski rad od oko jedne sekunde.

Uputa: osigurati da se prilikom postavljanja hladnjaka uslijed
kretanja ne otpusti crijevo za dovod vode.

Prilikom transporta/postavljanja hladnjaka-karbonizatora
rashladna tekućina može curiti u vodove.

Kako bi se osiguralo da je sva rashladna tekućina iscurila
natrag, hladnjak-karbonizator smije se ugraditi tek nakon
mirovanja od 24 sata.

Instaliranje boce CO2:

Uvrnite bocu do primjetnog otpora. Kako biste osigurali
zabrtvljenost, boca s graničnikom mora se nakon zavrtanja do kraja
zavrnuti još oko ¼ jače.

Upravljanje:
Tipke imaju sljedeće funkcije:

 Reset nakon zamjene filtra

 Odabir veličine filtra i namještanje karbonatne tvrdoće

 CO2 reset

91

Prijavljivanje sustava:

• Istodobno pritisnite i držite tipke  i  sve dok na zaslonu ne

treperi SE.

• Točka na zaslonu treperi toliko dugo dok se ne aktivira pristupna

točka sustava za hlađenje. (5 min)

• Za stavljanje u pogon slijedite upute aplikacije.

Prikazi na zaslonu:

U mirovanju se prikazuje preostali kapacitet filtra u postocima.

Pri tvrdoći vode ≤ 9° preporučljivo je upotrijebiti filtar aktivnog
ugljena (oznaka za narudžbu: 40 547 001).

Tvornički je hladnjak-karbonizator namješten na rad s filtarskom
kartušom S (kataloški br.: 40 404 001).

Kod rada s drugim filtarskim kartušama potrebno je hladnjak­karbonizator na to namjestiti.

Pozor!
Opasnost od oštećenja!
Prilikom radova održavanja na uređaju prvo se u načelu

moraju prekinuti opskrba naponom i dovod CO2! Zatim se
može odvojiti utična spojnica.

Čišćenje hladnjaka-karbonizatora

Zbog higijenskih razloga hladnjak-karbonizator mora se očistiti
barem jednom godišnje. Čišćenje se mora provesti prije
zamjene filtarske kartuše kako se kartuša zamjenskog filtra ne
bi zaprljala.

Uputa: Set za čišćenje (kataloški br.: 40 434 001) i pripadajući
adapter (kataloški br.: 40 694 000) mogu se naručiti na

www.shop.grohe.com.

Servis

Smetnja Uzrok Pomoć

Održavanje i čišćenje

Voda ne teče • Filter nije pravilno umetnut

• Crijeva su prelomljena

• Prekinut je dovod vode

E1 na zaslonu, nema filtrirane

• Sigurnosno isključivanje pumpe - Prekinite opskrbu naponom, *

vode, drška Blue® treperi crveno

E3 na zaslonu, nema filtrirane
vode

• Armatura i hladnjak-karbonizator
nisu spojeni

• Utični spoj neispravan

E5 na zaslonu, nema filtrirane
vode, drška Blue® treperi crveno

E7 na zaslonu, drška Blue® treperi

• Pogrešna funkcija hladnjaka­karbonizatora

• Otkrivena vlaga unutar hladnjaka - Prekinite napajanje, *

crveno

E8 na zaslonu, drška Blue

®

treperi

• Prekoračen kapacitet filtra - Odmah zamijenite filtarsku kartušu, pogledajte

narančasto

E9 treperi na zaslonu naizmjenično

• Pregrijani hladnjak-karbonizator

s HI

EC na zaslonu, drška Blue®treperi
bijelo

Nema ugljične kiseline u položaju

• Boca CO
ponovno postavljena

•CO2-boca ispražnjena - Zamijenite bocu CO2, pogledajte stranicu 12

gotovo je prazna ili nije

2

Medium i Sparkling

- Umetnite filtar ravno
(11/2-2 okretaja)

- Provjerite imaju li crijeva pregibe

- Potpuno otvorite zaporne ventile

pričekajte 30 sekundi i ponovno je uspostavite

- Umetnite filtar ravno
(11/2-2 okretaja)

- Provjerite imaju li crijeva pregibe

- Potpuno otvorite zaporne ventile

- Uspostavite utični spoj *

- Obratite se GROHE ovlaštenom servisu

- Prekinite opskrbu naponom, *
pričekajte 30 sekundi i ponovno je uspostavite

pričekajte 15 minuta i ponovno je uspostavite

• U slučaju kondenzacijske vlage hladnjak je nakon toga
ponovo spreman za uporabu

• Pri propuštanju ponovo se javlja dojava o pogrešci
i morate o tome obavijestiti GROHE ovlašteni servis.

stranicu 11

®

- Zatvorite dršku Blue

, osigurajte zračenje i smanjite

temperaturu okoline na maks. 32 °C

- Ostavite da se hladnjak hladi min. 10 – 15 min

- Vratite dojavu o pogrešci E9, vidi niže

- Zamijenite bocu CO2, odnosno ponovno je postavite,
pogledajte stranicu 12

* Ako se greške E1-E7 jave tri ili više puta, obavijestite GROHE ovlašteni servis

92

Aplikacija Service Ondus

Uređaji s ovom oznakom ne smiju se bacati u kućni
otpad, nego se moraju odložiti odvojeno u skladu s
posebnim propisima određene zemlje.

Smetnja Uzrok Pomoć

Prijava/registracija nije moguća • Ne postoji račun GROHE

• Niste prijavljeni u račun usluge
Google ili Facebook

Pristupna točka (WLAN) sustava
za hlađenje GROHE Blue Home
nije vidljiva

Integracija nije uspjela • Sustav za hlađenje GROHE Blue

Resetiranje prikaza pogreške E9, automatski cca 20 minuta

nakon hlađenja na maks. 32 °C ili prekidanjem opskrbe naponom
cca 30 sekundi nakon hlađenja.

• Ostavite da se hladnjak ohladi min. 10-15 min

• Istodobno pritisnite i držite tipke  i  sve dok na zaslonu ne

treperi SE .

• Pustite tipke

• Pričekajte cca 10 s

• Prikazuje se preostali kapacitet filtra i vraćena je dojava o
pogrešci E9

Ako treperi EE ili se problem ne može ukloniti, može se prekinuti
opskrba naponom hladnjaka-karbonizatora. Zapišite serijski broj
hladnjaka-karbonizatora koji se nalazi na stražnjoj strani uređaja i
obratite se ovlaštenom monteru ili pošaljite e-poštu Service Hotline­u tvrtke GROHE na [email protected].

Hladnjak-karbonizator GROHE Blue Home smije popravljati samo
GROHE ovlašteni servis.

• Konfiguracijski način/pristupna
točka nije aktiviran/a

Home izvan područja prijema

Okoliš i recikliranje

Iz higijenskih razloga nije moguće ponovno upotrijebiti potrošene
filtarske kartuše. Istrošene filtarske kartuše možete bez rizika
zbrinuti kao ostali otpad.

Komplet za punjenje priloženih boca CO2 možete kupiti u našoj
online trgovini na adresi www.shop.grohe.com.

Hladnjak-karbonizator električni je uređaj za koji u mnogim
državama vrijede obveze vraćanja i reotkupa. GROHE sudjeluje u
odgovarajućim sustavima reotkupa u svim relevantnim državama.

Kod pripreme uređaja za otklanjanje obratite pozornost na to da se
uređaj sigurno pohrani i da se ne ošteti kružni tok rashladnog
sredstva. Uređaj sadrži zapaljivo rashladno sredstvo.

- Prijava putem novog računa GROHE

- Prijava putem postojećeg računa usluge Google
ili Facebook

- Najmanje 3 sekunde na sustavu za hlađenje GROHE
Blue Home držite pritisnutima tipke  i  dok SE ne
zatreperi na zaslonu, vidi str. 7 sl. [1].

- Aktivirajte WLAN na pametnom telefonu i osigurajte
trajan pristup internetu. Ako se prikazuju samo druge
bežične mreže, obratite se službi za korisnike društva
GROHE.

- Promjena lokacije usmjernika

- Upotreba WLAN ponavljača

93

BG

Информация за безопасност

Този уред може да бъде ползван от деца
над 8 години, както и от лица с намалени
физически, сетивни или умствени
способности или такива без опит и знания,
под надзор или ако са инструктирани за
безопасна работа с уреда и разбират
произтичащите опасности. Не се
разрешава на деца да играят с уреда.
Почистването и техническото обслужване
не трябва да се извършва от деца без
надзор.

Да се избягва опасността от повредени
електрозахранващи кабели. При повреда
захранващият кабел трябва да бъде
подменен от производителя, от неговата
сервизна служба или от също толкова
добре квалифицирано лице.

(въглероден диоксид) е газ и не трябва да се

CO

2

вдишва, тъй като съществува опасност от
задушаване.
Могат да се използват само бутилки с CO2 до макс.

450 г. Свободната площ при употребата им трябва
да е минимум 4 м2.

Бутилката с бутилка с CO2 е под налягане. Тя
трябва да се използва само в изправено

положение.
Ако не използвате оригинални бутилки GROHE с
CO2, това може да доведе до повреди по редуктора

на налягането.
При неизправност в охладителния кръг:
Издърпайте щепсела. Проветрете добре за
няколко минути помещението, в което е
уредът. Уведомете сервизната служба.
Избликващо охлаждащо средство може да
доведе до увреждания на очите.
Охлаждащото средство R600a е високо
екологичен природен газ, но е горим.

То не уврежда озоновия слой и не увеличава
парниковия ефект.

• Приложеният проводник за свързване към
мрежата с гнездо за студени уреди в съответствие
с IEC 60320-C13 трябва да се свързва само с
подходяща обезопасена контактна кутия с най­малко 10 A и със защитен прекъсвач за утечен
ток. След монтажа до контактната кутия трябва да
има свободен достъп.

Не затваряйте вентилационните отвори в
кожуха на уреда или в конструкцията на
вградените мебели.

• Съоръжението не трябва да се транспортира с
прикачена бутилка с CO

• Бутилката с CO2 не трябва да бъде поддържана
или ремонтирана самоволно.

• При почистване охладител-карбонизаторът и
щепселът не трябва да бъдат мокрени пряко или
непряко.

.

2

• Охладител-карбонизаторът трябва да е включен

към източник на постоянно електрозахранване.

• Охладител-карбонизаторът, както и бутилката с

и филтърната система трябва да бъдат

CO

2

защитени на мястото на монтаж от механични
повреди, топлина и директна слънчева светлина.
Не монтирайте в близост до източници на
топлина, други източници на възпламеняване или
открит огън.

• Охладител-карбонизаторът трябва да се постави

във вертикално положение.

• Охладител-карбонизаторът не трябва да се

отваря.

• Монтажът на арматурата и охладител­карбонизатора с филтърен картуш
е разрешен само в помещения, в които не
съществува опасност от замръзване.

• Охладител-карбонизаторът е предназначен само
за употреба в затворени помещения.

• При транспорта/монтажа на охладител­карбонизатора може да е навлязла охлаждаща
течност във тръбопроводите. За да се гарантира,
че охлаждащата течност се е оттекла, охладител­карбонизаторът може да се монтира най-рано
след период на покой от 24 часа.

• За оптимална охлаждаща мощност системата се
нуждае от период на покой 6 часа след монтажа.

• Не пускайте в експлоатация повреден уред.

Указание:
GROHE Blue Home не е предназначен за
промишлени зони.
Комплектът за почистване
(кат. №: 40 434 001) и принадлежащият адаптер
(кат.№: 40 694 000) могат да се поръчат на
ww.shop.grohe.com.

• След задействане на охладител-карбонизатора
връзката му с електро-захранването не трябва да
се прекъсва.

• Арматурата работи прибл. 1 секунда след всяко
наливане на газирана вода.

Указания за софтуер и връзка с интернет:

•

За да се гарантира експлоатация с всички
функции на уреда, както използваният смартфон,
така и охладителят GROHE Blue Home, трябва
да бъдат свързани към интернет и на уреда
предварително трябва да бъде инсталирано
успешно приложението GROHE ONDUS.
В противен случай уредът не се конфигурира
и не е възможно да бъдат доставяни съобщения.

• GROHE предприема всички необходими мерки, за
да гарантира бърза и правилна експлоатация. В
случай на злонамерена намеса от трети лица
GROHE препоръчва да се инсталира най­актуалният фърмуер и/или уредът да се изключи
от електрическата мрежа, докато получите
допълнителна информация от GROHE.

94

Използвайте само оригинални резервни части и
принадлежности. Употребата на други части води до загуба на
гаранцията и CE знака за съответствие и може да доведе до
наранявания.

Филтърната глава трябва да се смени след 5 години от

сервиза на GROHE.

Технически данни на охладител-карбонизатора:

• Връзка: Стенен ел. контакт със защитен проводник,
подсигурен чрез 10 A предпазител

• Електрозахранване: 230 V AC/50 Hz

• Макс. мощност: 180 W

• Защитна степен: IP 21

• Относителна влажност на въздуха: макс. 75%

• Охлаждащо средство: 0,035 кг ‒ R600a

• Предпазен прекъсвач на помпата: прибл. 4:30 мин

• Работно налягане: мин. 0,2 MPa - макс. 1 MPa

• Максимално входно налягане на CO

• Максимално налягане на охлаждащото средство: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Санитарно-технически характеристики:

• Обем на охладената вода в охладител-карбонизатора: 1,4 л

• Работно налягане на системата: макс. 0,6 MPa

• Поток при налягане 0,3 MPa: прибл. 2 л/мин.

• Температура на околната среда: 4 – 32 °C

• Температура

– на водата при входа на охладител­карбонизатора: макс. 20 °C
– на охладената вода: около 5 – 10 °C

• Ниво на звука LpA (без екраниране): 50 ± 4 dB

• Регулируем байпас, фабрична настройка: 2

• Капацитет на филтъра при байпас позиция 2

(твърдост на водата 17 - 24 °KH): макс. 600 литра

• Връзка с водопроводната мрежа

– Охладител-карбонизатор: студена – синя

Данни от електрически изпитвания:

• Клас на софтуера: A

• Степен на замърсяване: 2

• Номинално ударно напрежение: 2500 V

Изпитването за електромагнитната съвместимост (проверка
излъчването на смущаващи сигнали) е извършено при
измервателното напрежение и измервателния ток.

Технически данни на батерията:

• Налягане: 0,2–0,9 MPa

• Работно налягане: макс. 1 MPa

• Изпитвателно налягане: 1,6 MPa

За да не надвишава шумът пределните норми, трябва да се
монтира редуктор на налягането при постоянно налягане
над 5 бара.

Да се избягват големи разлики между наляганията във
водопроводите на студената и топлата вода!

• Разход при 3 бара налягане на потока: прибл. 7 л/мин

• Температура

– на топлата вода при входа: макс. 70 °C
– препоръчва се (икономия на енергия): 60 °C

Водопроводни връзки: студена - отдясно

Възможна е термична профилактика на батерията.

:0,48MPa

2

отговаря на макс. 12 месеца

топла - отляво

Приложението GROHE ONDUS и връзка към интернет

Свързан към интернет през WLAN охладител GROHE Blue
може да бъде свързан към приложението GROHE ONDUS
и да бъде конфигуриран. Чрез това приложение могат да бъдат
получавани съобщения във вид на push-съобщения.

Необходим е WLAN рутер с интернет достъп
(2,4 GHz, IEEE 802.11b/g/n).

Могат да бъдат използвани само WLAN канали
от 1 до 11.

Инсталация на приложението:

Apple: Android:

Ако е необходима актуализация на приложението или на
фърмуера на уреда, смартфонът трябва да се намира в
непосредствена близост до охладителят GROHE Blue Home.
Така могат да бъдат контролирани и отстранявани евентуални
прекъсвания на работата.

Условия за експлоатация

Източници на смущения

Предавателят/приемникът работи в ISM честотен
обхват (2,4 GHz). Монтажът в близост до уреди, работещи в
същия честотен диапазон (напр. WLAN устройства,
високочестотни компоненти и т.н. [следвайте документацията
от производителя!]), трябва да се избягва.

Прегради/бариери

При експлоатация при неблагоприятни условия, в сгради/
помещения със стени от железобетон, стомана и железни
рамки или в близост до прегради (напр. мебели) от метал е
възможно радиоприемането да прекъсва и да настъпват
смущения. При нужда към главния рутер трябва да се свърже
WLAN повторител, за да увеличи обхвата на радиосигнала.

Монтаж и задействане

GROHE препоръчва мин. дълбочина в
шкафа 510 мм.

Водопроводната система трябва да се промие основно
преди и след монтаж (спазвайте EN 806)!

Настройте байпаса на филтърната глава съобразно
локалната карбонатна твърдост на водата и свържете
филтърния картуш.

Карбонатната твърдост на водата може да се изчисли с
помощта на приложената тестова лента или да се изиска от
съответните фирми по водоснабдяване.

Арматурата работи прибл. 1 секунда след всяко наливане
на газирана вода.

Указание: Уверете се, че при монтажа на охладителя
меката връзка за водата не се е разхлабила от движението.

При транспорта/монтажа на охладител-карбонизатора
може да е навлязла охлаждаща течност във
тръбопроводите.

За да се гарантира, че охлаждащата течност се е
оттекла, охладител-карбонизаторът може да се
монтира най-рано след период на покой от 24 часа. ,

Инсталиране на бутилка с CO2:

Завинтете бутилката, докато усетите съпротивление. За да
гарантирате, че бутилката е добре херметизирана, трябва да я
завинтите с още ¼ оборот след ограничителя.

Управление:
Бутоните имат следните функции:

 Смяна на филтъра – възстановяване на първоначалните
настройки

 Избор на размер филтър и настройка на твърдостта на
водата

нулиране

 CO

2

95

Регистриране на системата:

• Натиснете едновременно и задръжте бутони  и , докато

SE започне да премигва на дисплея.

• Точката на дисплея мига, докато точката за достъп на

охладителя е активна. (5 min)

• За задействане следвайте указанията на приложението.

Индикации на дисплея:

В състояние на покой остатъчният капацитет на филтъра се
показва в проценти.

При карбонатна твърдост на водата ≤9° се препоръчва
използването на филтър с активен въглен
(кат. №: 40 547 001).

В завода охладител-карбонизаторът е настроен за
експлоатация с филтърен картуш размер S
(кат. №: 40 404 001).
При експлоатация с друг филтърен картуш е необходимо
охладител-карбонизаторът да бъде настроен за работа с него.

Внимание!
Опасност от повреда!
При работи по поддръжка на съоръжението

обикновенно първо трябва да се изключи
електрозахранването и да се прекъсне притока на CO2!

След това може да се извади щепселният съединител.
Почистване на охладител-карбонизатора

По хигиенични съображения охладител-карбонизаторът
трябва да се почиства поне веднъж годишно. Почистването
трябва да се извършва преди подмяната на филтърния
картуш, за да не се замърси новият картуш.

Указание: Комплектът за почистване (кат. №: 40 434 001) и
принадлежащият адаптер (кат. №: 40 694 000) могат да се
поръчат на www.shop.grohe.com.

Техническо обслужване и
почистване

Сервизно обслужване

Неизправност Причина Отстраняване

Водата не тече • Филтърът не е поставен

правилно

• Маркучите са прегънати

• Прекъснато е подаването на вода

E1 на дисплея, нефилтрирана
вода, ръкохватката Blue®
премигва в червено

E3 на дисплея, нефилтрирана
вода

E5 на дисплея, нефилтрирана
вода, ръкохватката Blue®
премигва в червено

E7 на дисплея, ръкохватката
Blue® премигва в червено

E8 на дисплея, ръкохватката
Blue® премигва в оранжево

E9 премигва, сменяйки се с HI на
дисплея

• Предпазно изключване на
помпата

• Арматурата и охладител­карбонизаторът не са свързани

• Дефектно щепселно съединение

• Грешка във функцията на
охладител-карбонизатора

• Регистрирана е вода в
охладителя

• Превишен капацитет на
филтъра

• Охладител-карбонизаторът
прегрява

- Поставете филтъра правилно
(11/2–2 завъртания)

- Проверете дали маркучите не са прегънати

- Отворете напълно спирателните вентили

- Прекъснете електрозахранването, *
Изчакайте 30 секунди и го възстановете отново

- Поставете филтъра правилно
(11/2–2 завъртания)

- Проверете дали маркучите не са прегънати

- Отворете напълно спирателните вентили

- Свържете щепселното съединение *

- Обърнете се към сервизната служба на GROHE

- Прекъснете електрозахранването, *
Изчакайте 30 секунди и го възстановете отново

- Прекъснете електрозахранването, *
изчакайте 15 секунди и го възстановете отново

• При наличие на конденз охладителят е в
експлоатационна готовност веднага след това

• При наличието на течове съобщението за грешка се
появява отново и е необходимо да информирате
сервизната служба на GROHE

- Сменете веднага филтърния картуш, вж. стр. 11

®

- Затворете ръкохватката Blue
и понижете околната температура до макс. 32 °C

- Оставете охладителя да се охлади за
мин. 10–15 минути

- Нулирайте съобщението за грешка Е9, вж. по-долу

, осигурете вентилация

EC на дисплея, ръкохватката
Blue®премигва в бяло

Водата не е газирана в позиции
Medium и Sparkling

* Моля, свържете се със сервизната служба на GROHE, ако грешките от E1 до E7 се появяват последователно
три пъти или по-често

• Бутилката с CO2 е почти празна
или не е поставена обратно

• Бутилката с CO2 е празна - Сменете бутилка с CO2, вж. стр. 12

- Подменете бутилката с CO2, респ. поставете
обратно, вж. стр. 12

96

Сервизно обслужване на приложението Ondus

Уредите с това обозначение не спадат към
битовите отпадъци, а трябва да се изхвърлят
отделно съгласно наредбите на съответната
страна.

Неизправност Причина Отстраняване

Регистриране/регистрирането
невъзможно

Точката за достъп (WLAN) на
охладителя GROHE Blue Home
не се вижда

Интеграцията неуспешна • Охладителят GROHE Blue Home

Нулиране на съобщението за грешка Е9, автоматично

ок. 20 минути след охлаждане на макс. 32 °C или чрез
прекъсване на електрозахранването – ок. 30 секунди след
охлаждането.

• Оставете охладителя да се охлади за мин. 10-15 минути

• Натиснете едновременно и задръжте бутони  и  докато

SE започне да мига на дисплея.

• Пуснете бутоните

• Изчакайте ок. 10 секунди

• Показва се остатъчният капацитет на филтъра и
съобщението за грешка Е9 се нулира

Ако ЕЕ премигва или проблемът не може да бъде отстранен,
прекъснете електрозахранването на охладител-карбонизатора.
Препишете серийния номер на охладител-карбонизатора от
задната страна на уреда и се обърнете към специалист или се
свържете по имейл със сервизната линия на GROHE на адрес
[email protected].

Разрешен е ремонтът на охладител-карбонизатора GROHE
Blue Home само от сервизната служба на GROHE.

• Няма наличен GROHE акаунт

• Google- или Facebook-акаунтът
не е регистриран

• Режимът на конфигурация/
точката за достъп не
еактивиран(а)

е извън диапазона на приема

Опазване на околната среда и рециклиране

От съображения за хигиена преработването на използваните
филтърни картуши не е възможно. Използваните филтърни
картуши могат безопасно да се изхвърлят заедно с битовите
отпадъци.

Комплект за повторно напълване за приложените бутилки с
CO2 можете да закупите от нашия онлайн магазин на адрес

www.shop.grohe.com.
Охладител-карбонизаторът е електрически уред, за който в

много страни важат условията за връщане и обратно приемане
на стоката. GROHE участва във всички релевантни страни в
съответните програми за обратно приемане на стоката.

Моля, обърнете внимание, че уредът трябва да се извхъля
според изискванията за рециклиране на подобни уреди.
Уредът съдържа горимо охлаждащо средство.

- Регистриране чрез нов GROHE акаунт

- Регистриране с наличен Google- или Facebook­акаунт

- Натиснете бутоните  и  на охладителя GROHE
Blue Home за най-малко 3 секунди, докато SE на
дисплея започне да мига, вижте страница 7 фиг. [1].

- Активирайте WLAN на смартфона и осигурете
постоянен достъп до интернет. Ако се посочат само
други безжични мрежи, се свържете със сервизната
служба на GROHE.

- Променете местоположението на рутера

- Използвайте WLAN повторител

97

EST

Ohutusalane teave

Lapsed alates 8. eluaastast, nagu ka väheste

füüsiliste, sensoorsete või vaimsete võimetega
või väheste kogemuste ja teadmistega isikud,
võivad seda seadet kasutada juhul, kui neid
valvatakse või neile õpetatakse seadet
turvaliselt kasutama ja nad mõistavad sellega
kaasnevaid ohte. Lapsed ei tohi seadmega
mängida. Lapsed ei tohi ilma järelevalveta
seadet puhastada ega tehniliselt hooldada.

Vältige katkistest toitepingekaablitest tulenevat
ohtu. Kui toitekaabel on katki, tuleb see
tootjal, tootja klienditeenindusel või piisavate
oskustega inimesel välja vahetada lasta.

CO

(süsihappegaas) on gaas ja seda ei tohi

2

lämbumisohu tõttu sisse hingata.
Kasutada tohib ainult kuni 450 g CO2-pudeleid.

Nende kasutamisel peab vaba aluspind olema
vähemalt 4 m2 suurune.

CO2-pudel on rõhu all. Seda tohib kasutada ainult
püstises asendis.

Muude kui GROHE originaalsete CO
kasutamine võib kahjustada survealandajat.

Kahjustatud jahutusringluse korral:
tõmmake toitepistik välja. Ruumi, kus seade

asub, tuleb mõni minut hästi tuulutada. Võtke
ühendust klienditeenindusega.

Välja pritsiv jahutusaine võib põhjustada
silmavigastusi.

Jahutusaine R600a on keskkonnasäästlik,
kuid põlemisohtlik looduslik gaas.

See ei kahjusta osoonikihti ega suurenda
kasvuhooneefekti.

• Kaasasolev standardile IEC 60320-C13 vastav
pistikupesaga võrguühendusjuhe on eranditult ette
nähtud ühendamiseks vähemalt 10 A ja kaitselülitiga
kindlustatud sobiva pistikupesaga. Pistikupesa peab
olema pärast paigaldamist hõlpsalt ligipääsetav.

Sisseehitatud mööbel ei tohi seadme korpuse
või paigaldise õhutusavasid sulgeda.

• Seadet ei tohi transportida ühendatud
CO

-pudeliga.

2

• CO

-pudelit ei tohi ise hooldada ega parandada.

2

-pudelite

2

• Jahutiga karbonisaator peab olema ühendatud

püsiva toitepingega.

• Jahutiga karbonisaatorit, CO

-pudelit ja filtrisüsteemi

2

tuleb paigalduskohas kaitsta mehaaniliste
kahjustuste, samuti kuumuse ja otsese
päikesekiirguse eest.
Ärge paigaldage seadet kuumuseallikate, võimalike
sädemeallikate või lahtise tule lähedale.

• Jahutiga karbonisaator peab asetsema püstiselt.

• Jahutiga karbonisaatorit ei tohi avada.

• Segistit ja filtripadruniga jahutiga karbonisaatorit

tohib paigaldada ainult külmumiskindlatesse
ruumidesse.

• Jahutiga karbonisaator on eranditult mõeldud

kasutamiseks suletud ruumides.

• Jahutiga karbonisaatori transportimisel/
ülesseadmisel võib jahutusvedelik voolikutesse
sattuda. Tagamaks jahutusvedeliku tagasivoolamist,
tuleb jahutiga karbonisaatori paigaldamisega
oodata 24 tundi.

• Optimaalse jahutuse tagamiseks vajab süsteem
pärast paigaldamist 6 tunni pikkust seisuaega.

• Äge kasutage rikkis seadet.

Märkus:
GROHE Blue Home ei ole mõeldud tööstuslikuks

kasutamiseks.
Seda puhastuskomplekti
(tellimisnr 40 434 001) ja juurdekuuluvat adapterit
(tellimisnr 40 694 000) saab tellida aadressil
www.shop.grohe.com.

• Ärge eraldage jahutiga karbonisaatorit pärast
kasutuselevõttu vooluvõrgust.

• Süsteemist tulenevalt töötab segisti pärast
igat süsihapet sisaldava vee võtmist
umbes 1 sekundi.

Juhised tarkvara ja internetiühenduse kohta:

• Selleks et tagada seadme täielik funktsionaalsus,
peavad nii kasutatav nutitelefon kui ka jahuti GROHE
Blue Home olema internetiga ühendatud ning seade
rakenduse GROHE ONDUS kaudu installitud. Muidu
ei ole süsteem seadistatud ja teateid ei edastata.

• GROHE võtab ohutu ja õige kasutamise tagamiseks
kõik vajalikud meetmed. Kõrvaliste isikute
pahatahtlike sekkumiste korral soovitab GROHE
installida uusima püsivara ja/või eemaldada sead
vooluvõrgust kuni GROHE käest lisateabe saamiseni.

• Puhastamisel ei tohi jahutiga karbonisaatorile ega

pistikule otse või kaudselt vett pritsida.

98

Kasutage ainult originaalvaruosi ja -lisavarustust. Muude osade
kasutamine võib põhjustada kahjustusi ning garantii ja
CE-märgistus kaotavad kehtivuse.

Filtripea tuleb 5 aasta möödudes GROHE teeninduses välja
vahetada.

Jahutiga karbonisaatori tehnilised andmed:

• Ühendus: maandusjuhiga seinakontakt,
10 A kaitsmega

• Toitepinge: 230 V AC / 50 Hz

• Max tarbitav võimsus: 180 W

• Turvalisusklass: IP 21

• Suhteline õhuniiskus: max 75%

• Jahutusaine: 0,035 kg, R600a

• Pumba ohutus-väljalülitus: umbes 4 min 30 sek

• Surve töörežiimis: min. 0,2 MPa - max. 1 MPa

•Max CO

• Külmaaine rõhk max: 3,0 MPa

• WLAN: 2,4 GHz, IEEE 802.11 b/g/n/e/i

• Bluetooth: v4.2 BLE

Sanitaartehnilised andmed:

• Jahutatud vee kogus jahutiga karbonisaatoris: 1,4 l

• Surve töörežiimis: max 0,6 MPa

• Läbivool 0,3 MPa veesurve korral: ca 2 l/min

• Keskkonnatemperatuur: 4–32 °C

• Temperatuur

– jahutiga karbonisaatori vee sissevool: max 20 °C
– jahutatud vee temperatuur: umbes 5–10 °C

• Helirõhu tase L

• Seadistatav möödaviik, tehases seadistatud: 2

• Filtri töömaht möödaviigu 2 juures

(karbonaatne karedus 17–24 °KH): max 600 liitrit

• Veeühendus

– jahutiga karbonisaator: külm – sinine

Elektrilised katseandmed:

• Tarkvaraklass: A

• Määrdumisaste: 2

• Mõõtmise impulsspinge: 2500 V

Elektromagnetilise ühilduvuse kontroll (häiringute katse) tehti
nimipinge ja -vooluga.

Segisti tehnilised andmed:

• Voolusurve: 0,2 - 0,9 MPa

• Surve töörežiimis: max 1 MPa

• Testimissurve: 1,6 MPa

Müra koefitsiendi standardile kohandamiseks tuleb juhul, kui segisti
staatiline surve on üle 5 baari, paigaldada survealandaja.

Vältige suuri surveerinevusi külma- ja kuumaveetorust siseneva
vee vahel!

• Läbivool 3-baarise veesurve korral: umbes 7 l/min

• Temperatuur

– sisenev kuum vesi: max 70 °C
– soovituslik (energia säästmiseks): 60 °C

Veeühendus: külm - paremal

Segisti termiline desinfektsioon on võimalik.

sisendrõhk: 0,48 MPa

2

A (era ldi ): 50 ± 4 dB

p

vastab maksimaalselt 12 kuule

kuum - vasakul

Rakenduse GROHE ONDUS ühendamine internetiga

Wifi kaudu internetiga ühendatud jahuti GROHE Blue on võimalik
siduda rakendusega GROHE ONDUS ja see on rakenduse kaudu
seadistatav. Rakenduse kaudu on võimalik tellida sõnumeid
tõuketeadete kujul.

Vajalik on internetiligipääsuga WLAN-ruuter
(2,4 GHz, IEEE 802.11b/g/n).

Kasutada saab ainult WLANi kanaleid 1–11.

Rakenduse paigaldamine:

Apple: Android:

Kui rakendust või seadme püsivara on vaja värskendada, siis peab
nutitelefon asuma jahuti GROHE Blue Home vahetus läheduses.
Nii saab võimalikud funktsioonitõrked kohe üle kontrollida ja
kõrvaldada.

Töötingimused

Rikke põhjused

Saatja/vastuvõtja töötab ISM-sagedusribal (2,4 GHz). Vältida
tuleks paigaldamist teiste, samal sagedusribal töötavate seadmete
(nt WLAN-seadmed, kõrgsagedusega komponendid jne (jälgige
tootja dokumentatsiooni)) lähedusse.

Takistused/barjäärid

Kui seadet kasutatakse ebasoodsates keskkonnatingimustes,
terasbetoonist seintega, teras- ja raudpiiretega hoonetes/ruumides
või metallist takistuste läheduses (nt mööbliesemed), võib
raadiosignaal olla häiritud ning katkendlik. Vajaduse korral tuleb
ühendada WLAN-i leviala laiendaja peamise ruuteriga, et
suurendada raadiosignaali leviala.

Paigaldamine ja kasutuselevõtt

GROHE soovitab min 510 mm kapisügavust.

Peske torusüsteemi enne ja pärast paigaldamist põhjalikult
(standardi EN 806 järgi)!

Filtripea möödaviik tuleb seadistada vastavalt kohalikule
karbonaatsele karedusele ning ühendada filtripadruni külge.

Teavet karbonaatse kareduse kohta saate testida kaasasoleva
testriba abil või küsida vastavast veevarustusettevõttest.

Süsteemist tulenevalt töötab segisti pärast igat süsihapet
sisaldava vee võtmist umbes 1sekundi.

Märkus: jälgige, et vee juurdevooluvoolik ei tuleks jahuti
ülesseadmisel liigutamise tõttu lahti.

Jahutiga karbonisaatori transportimisel/ülesseadmisel
võib jahutusvedelik voolikutesse sattuda.

Tagamaks jahutusvedeliku tagasivoolamist, tuleb jahutiga
karbonisaatori paigaldamisega oodata 24 tundi.

CO2-pudeli paigaldamine:

Keerage pudelit sisse nii kaua, kuni tunnete takistust. Tiheduse
tagamiseks peab pudelit peale piirajani jõudmist veel ca ¼ pööret
kinni keerama.

Juhtimine:
Klahvidel on järgmised funktsioonid:

 filtrivahetuse taastamine

 filtri suuruse valik ja karbonaatse kareduse seadistamine

 CO2-taastamine

99
