GROHE MINTA TOUCH

31 358

31 360

DESIGN + ENGINEERING
GROHE GERMANY

99.0553.131/ÄM 242995/10.18

www.grohe.com

.....1

.....1

.....2

.....3

.....3

.....5

.....4

.....7

.....5

.....9

.....6

...11

.....7

...13

.....8

...15

.....9

...17
...10

...19

.....11

...21

.....12

...23

.....13

...25

.....14

...27

.....15

...29

.....16

...31

.....17

...33

.....18

...35

.....19

...37

.....20

...39

.....21

...41

.....22

...43

.....23

...45

.....24

...47

.....25

...49

.....26

...51

.....27

...53

.....28

...55

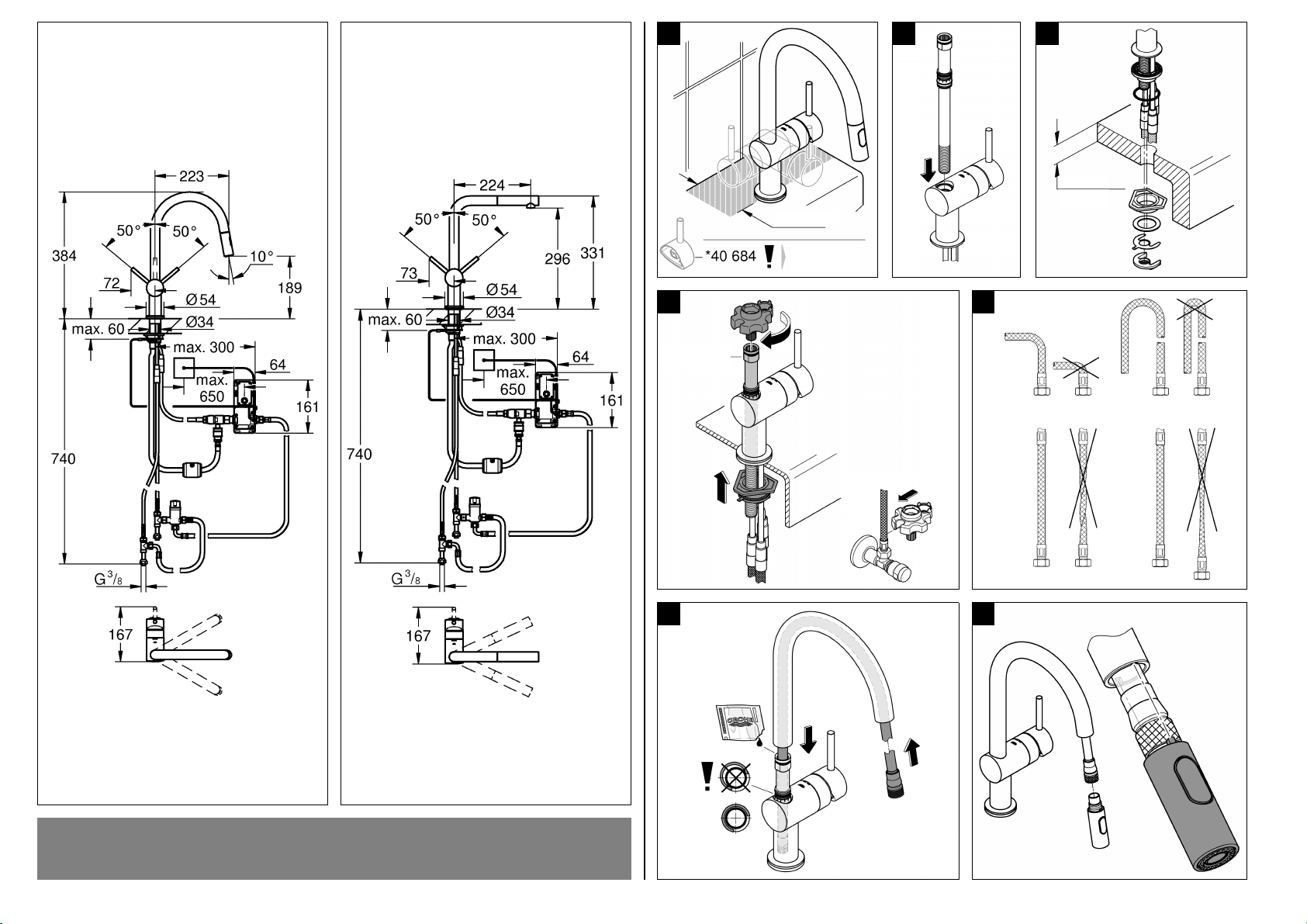

31 360

4

22mm

5

1

min. 75

min. 60

2

7

6

max. 60

3

31 358

Please pass these instructions on to the end user of the fitting!
S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Entregue estas instrucciones al usario final de la grifería!

I

16

15

19mm

19mm

12

19mm

19mm

19mm

19mm

9

19mm

22mm

22mm

24mm

11

19mm

19mm

8

10

14

1.

2.

3.

13

A

B

21

17

18

> 38°C
< 38°C

19

20

1min

II

D

Sicherheitsinformationen

Dieses Produkt entspricht den Anforderungen der
entsprechenden EU-Richtlinien.

• Die Installation darf nur in frostsicheren Räumen vorgenom­men werden.

• Bei der Reinigung Steckverbinder nicht direkt oder indirekt
mit Wasser abspritzen.

Anwendungsbereich

Betrieb ist möglich mit:

• Druckspeichern

• Thermisch/Hydraulisch gesteuerten Durchlauferhitzern

Der Betrieb mit drucklosen Speichern (offenen Warmwasser­bereitern) ist nicht möglich!

• Die GROHE Touch Funktion zur Auslösung oder
Abschaltung des Wasserlaufes arbeitet nach dem Prinzip
der elektrischen Ladungsverschiebung auf metallischen
Oberflächen. Ist bei Touch-Erkennung das Magnetventil
geschlossen wird es geöffnet, ist das Magnetventil bereits
geöffnet wird es geschlossen.

Technische Daten

• Fließdruck:
– min. 0,05 MPa
– empfohlen 0,1 - 0,5 MPa

• Betriebsdruck max. 1,0 MPa

• Prüfdruck 1,6 MPa

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 0,5 MPa ein Druckminderer einzubauen.
Höhere Druckdifferenzen zwischen Kalt- und Warmwasseran­schluss sind zu vermeiden!

• Durchfluss bei 0,3 MPa Fließdruck
– Brause: ca. 9 l/min
– Mousseur: ca. 11 l/min

• Temperatur Warmwassereingang: max. 70 °C
Empfohlen (Energieeinsparung): 60 °C

• Thermische Desinfektion möglich

• Umgebungstemperatur: 4 – 40 °C

• Relative Luftfeuchtigkeit: max. 80%

• Spannungsversorgung: 6 V-Lithium Batterie (Typ CR-P2)

• Nennleistung: 1,4 W

• Automatische Sicherheitsabschaltung nach Berührung: 60 s

• Anzeige notwendiger Batteriewechsel durch 3 Wasserstöße.

• Schutzart Steuerung: IP 44

• Wasseranschluss kalt - rechts

warm - links

Zulassung und Konformität

Die Übereinstimmungserklärungen können unter der folgen­den Adresse angefordert werden:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation

Schlauchlängen sowie Einbaumaße auf Klappseite I beachten.

Achtung: Die Steuerung sollte gut zugänglich sein.

Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!

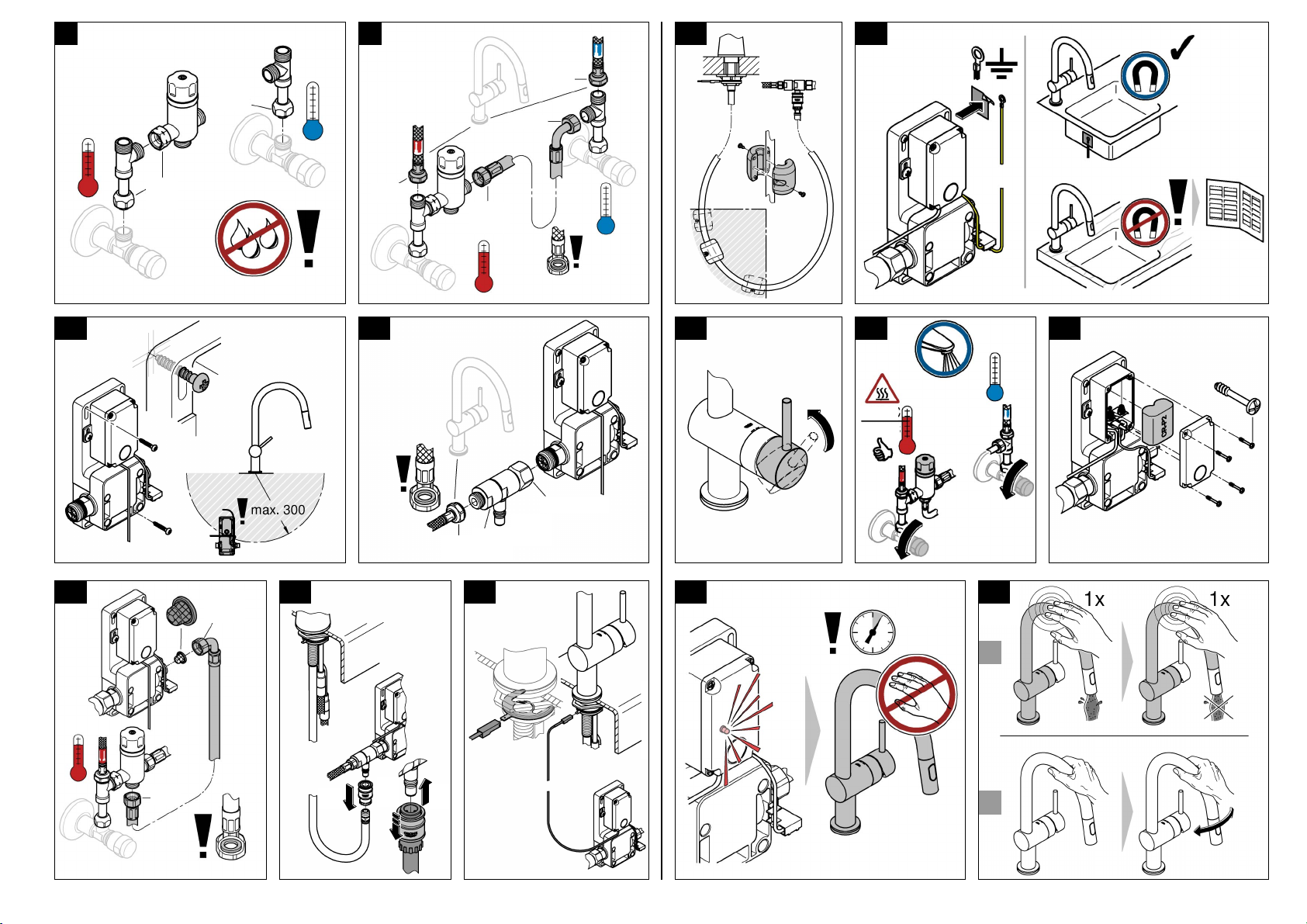

Armatur montieren, siehe Klappseiten I und II,

Abb. [1] bis [9].

1

Armatur anschließen

Halter mit Steuerung montieren und anschließen,

siehe Klappseite II, Abb. [10] bis [14].

Gewicht an Brauseschlauch montieren siehe Abb. [15].
Wichtig
Um die Funktion sicher zu stellen, muss bei Verwendung

von Metallspülbecken die Spüle zum Potentialausgleich
über die vormontierte gelbe Leitung mit der Steuerung
verbunden werden, siehe Abb. [16].

Bei allen anderen Spülen muss die gelbe Leitung für den
Potentialausgleich an ein anderes geeignetes Metallteil
angeschlossen werden.

Hierbei sind die länderspezifischen Bedingungen
und örtlichen Vorschriften zu beachten.

Inbetriebnahme

Zur Vermeidung von Verbrühungen ist die
Ausgangstemperatur der Mischeinheit auf eine
handwarme Temperatur einzustellen.
Empfohlene maximale Temperatur: 38°C,

siehe Abb. [18].

Um Wasserschäden zu vermeiden den Auslauf
immer über der Spüle positionieren. Freien Ablauf
sicherstellen.

Batterie einsetzen siehe Klappseite II, Abb. [17] - [20].
Die Reihenfolge ist wichtig und einzuhalten.

Die Elektronik ermittelt die Umgebungsbedingungen. Während
dieser Zeit blinkt die Kontrollleuchte der Steuerung. Die
Armatur darf nicht ausgelöst werden (ca. 1 Minute).

Anschlüsse auf Dichtheit prüfen.
Auf korrekte Funktion prüfen, siehe Abb. [21].
Einstellen der Touch-Parameter auf die

Umgebungsbedingungen, siehe Klappseite III, Abb. [22].

- Die Auslösung variiert aufgrund der Umgebungstemperatur
und der Luftfeuchtigkeit.

- Touch-Parameter: 5 höchster Wert... 1 niedrigster Wert

- Bei einem zu hohen Wert besteht die Gefahr von Dauerlauf.

Durch Drücken der Taste an der Steuerung für mindestens
10 Sekunden wird das Menü gestartet:

• Die Kontrollleuchte blinkt 1x.

• Anschließend wird der zuletzt gespeicherte Wert durch
Blinken angezeigt, z. B. 3x für Stufe 3 (Werkseinstellung).

• Jeder weitere Tastendruck erhöht den Wert um eine Stufe.

• Die eingestellte Stufe wird durch Blinken angezeigt.

- Wenn kein weiterer Tastendruck erfolgt signalisiert die
Kontrollleuchte noch 2x den zuletzt eingestellten Wert.
Anschließend erfolgt ein Dauerleuchten und das Menü wird
verlassen. Der zuletzt eingestellte Wert wird gespeichert.

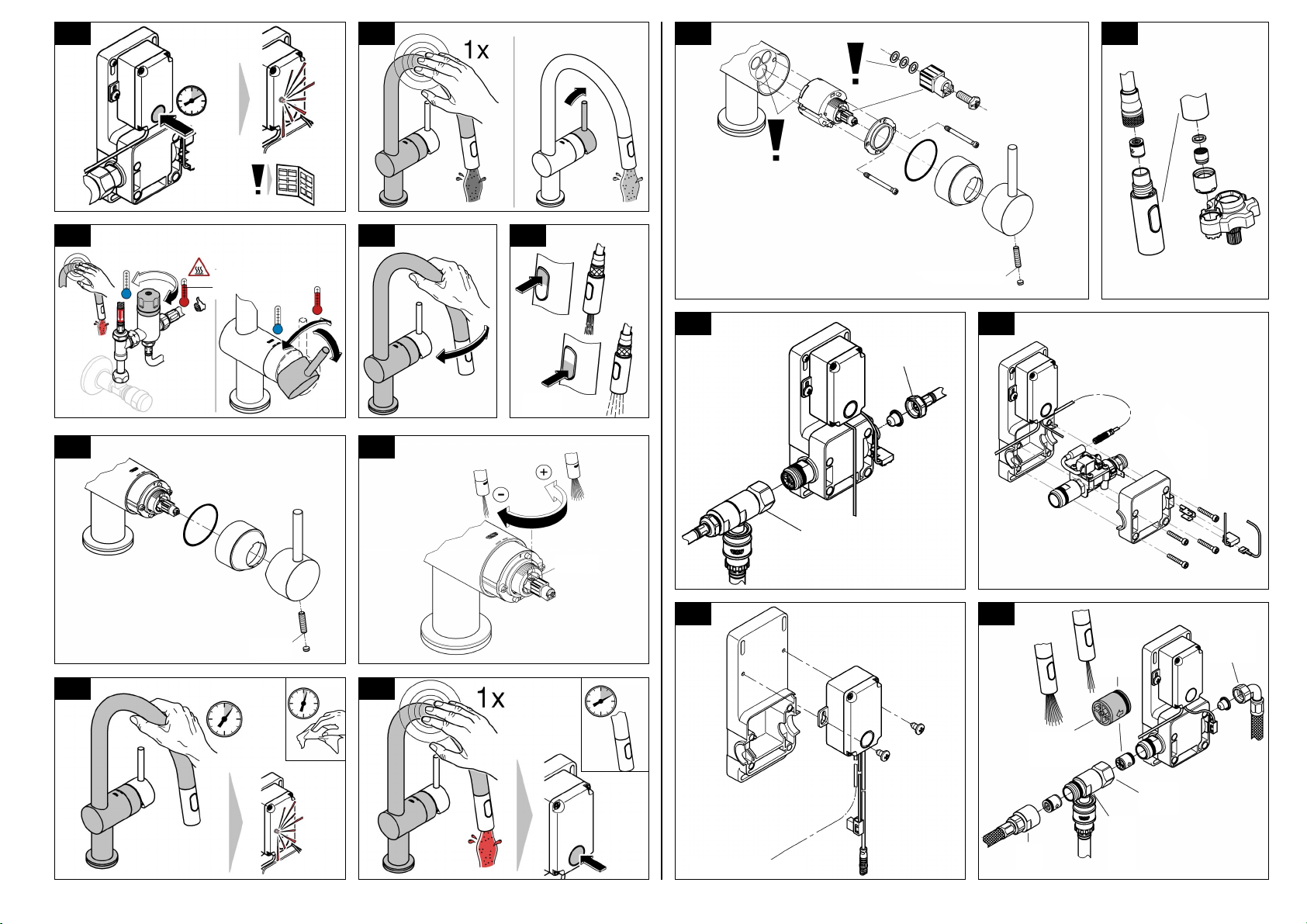

Bedienung siehe Klappseite III, Abb. [23] bis [26].
Durch Berührung der grau dargestellten Bereiche kann
Wasser gezapft werden ohne den Hebel zu betätigen,
siehe Abb [23].
Hinweis: Auslösung nur durch Hautkontakt.

Sollte der Durchfluss in der Touch-Funktion zu hoch sein,
Rückflussverhinderer 08 565 gegen 64 689 austauschen,
siehe Klappseite III, Abb. [36] und Klappseite IV.

Umstellung Brausestrahl siehe Abb. [26].
Mengenbegrenzung, siehe Abb. [27] und [28].
Reinigungsmodus, siehe Abb. [29].

Durch Greifen und halten des Auslaufs für mehr als 5
Sekunden wird der Reinigungsmodus aktiviert:

• Bestätigung durch einen Wasserstoß.

Geräte mit dieser Kennzeichnung gehören nicht in
den Hausmüll, sondern müssen gemäß der
landesspezifischen Vorschriften getrennt entsorgt
werden.
Batterien gemäß der landesspezifischen
Vorschriften entsorgen!

• Im Reinigungsmodus (ca. 2 Minuten) blinkt die
Kontrollleuchte 2x zu Beginn und 2x nach Ablauf des
Reinigungsmodus.

Hygienespülung, siehe Abb. [30].
Die Hygienespülung dient zur Sicherung der Wasserhygiene

bei längerer Nichtnutzung der Armatur.
Durch Berührung des Auslaufs und anschließendes Drücken

der Taste an der Steuerung erfolgt eine Spülung für die Dauer
von 10 Minuten.

Wird die Armatur während dieser Zeit erneut ausgelöst, stoppt
der Wasserfluss, die Hygienespülung wird unterbrochen und
muss neu gestartet werden.

Wartung

Alle Teile prüfen, reinigen, evtl. austauschen.

Kalt- und Warmwasserzufuhr absperren.
Batterie herausnehmen und Steckverbindungen trennen,

siehe Klappseite II, Abb. [14] und [19].
I. Kartusche, siehe Klappseite III, Abb. [31].

Montage in umgekehrter Reihenfolge. Beim Einbau der
Kartusche auf richtigen Sitz der Dichtungen achten.
Schrauben einschrauben und wechselweise fest anziehen.

II. Spülbrause mit Rückflussverhinderer, siehe
Klappseite III, Abb. [32].

Montage in umgekehrter Reihenfolge.
III. Batterie, siehe Klappseite II, Abb. [14] und [19].
Die Batterie ist spätestens 10 Jahre nach Inbetriebnahme der

Armatur zu ersetzen.
Ein erforderlicher Batteriewechsel wird an der Kontrollleuchte
der Steuerung und an der Armatur signalisiert.
Die Signalisierung erfolgt bei Nutzung der Touch-Funktion.

Bei niedrigem Ladezustand der Batterie blinkt die
Kontrollleuchte und der Wasserfluss startet mit drei kurzen
Wasserstößen.
Bei fast entladener Batterie blinkt die Kontrollleuchte und der
Wasserfluss stoppt nach drei kurzen Wasserstößen.

Bei entladener Batterie blinkt die Kontrollleuchte und es fließt
kein Wasser.

Montage in umgekehrter Reihenfolge.
Polung der Batterie beachten!

IV. Magnetventil, siehe Klappseite III, Abb. [33] und [34].
Montage in umgekehrter Reihenfolge.
V. Steuerung, siehe Klappseite III, Abb. [33] bis [35].
Montage in umgekehrter Reihenfolge.
VI. Rückflussverhinderer und Sieb, siehe Klappseite III,

Abb. [36].
Montage in umgekehrter Reihenfolge.

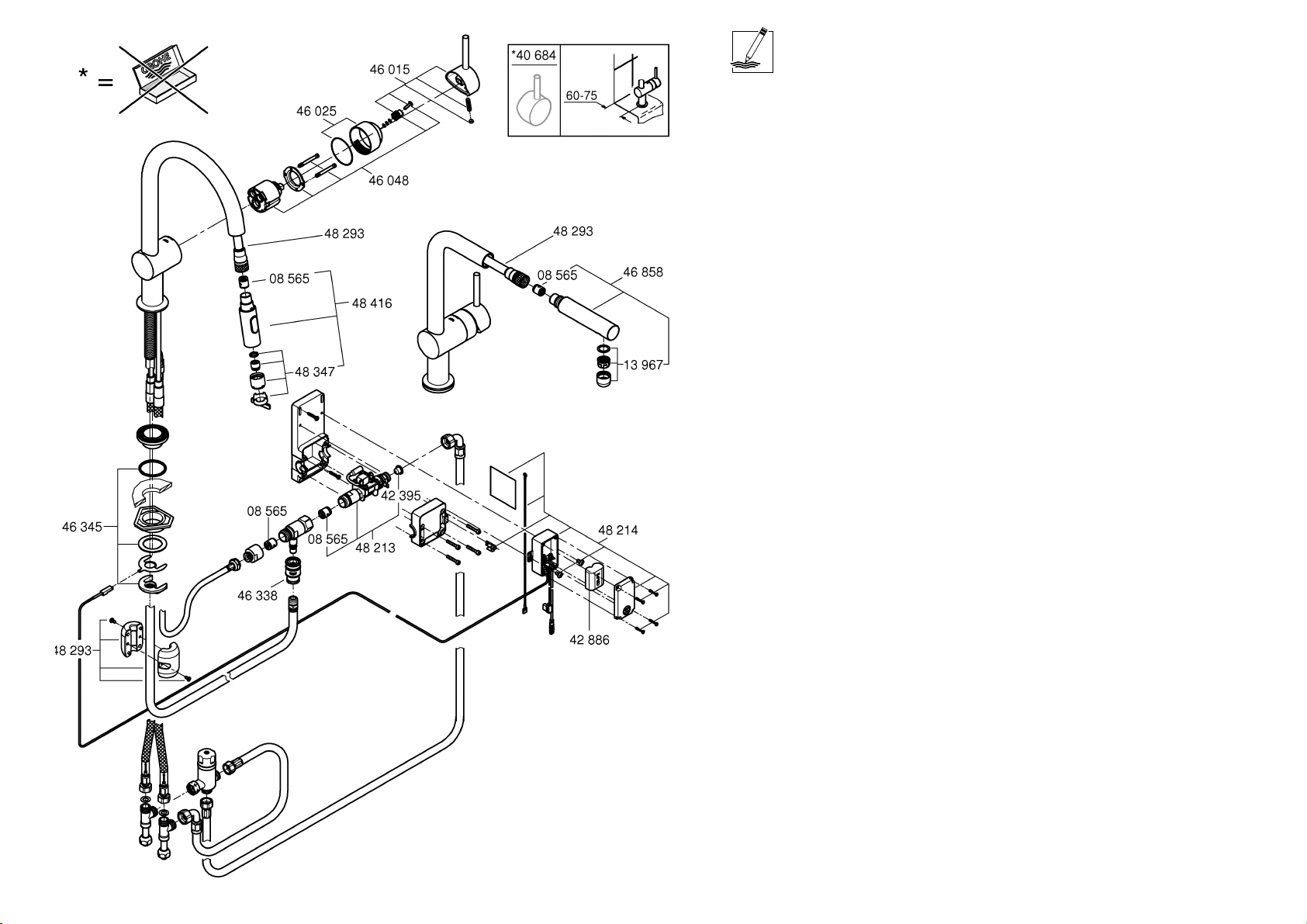

Ersatzteile

Siehe Klappseite IV (* = Sonderzubehör).

Pflege

Die Hinweise zur Pflege dieser Armatur sind der beiliegenden
Pflegeanleitung zu entnehmen.

Entsorgungshinweise

Störung Ursache Abhilfe

Wasser fließt nicht • Wasserzufuhr unterbrochen - Absperrventile/Eckventile öffnen

Wasserfluss wird
nach Berührung
nicht gestartet

Wasser fließt
ununterbrochen

Wasser fließt
ungewollt

Wassermenge zu
gering

• Wasserzufuhr unterbrochen

• Sieb im Magnetventil verstopft

• Magnetventil-Steckverbinder ohne Kontakt

• Magnetventil defekt

• Keine Spannung

- Batterie leer

- Steckverbinder ohne Kontakt

• Reinigungsmodus aktiv

• Sensorik nicht korrekt auf
Umgebungsbedingungen eingestellt

• Magnetventil defekt

• Sensorik nicht korrekt auf
Umgebungsbedingungen eingestellt

• Sensorik nicht korrekt auf
Umgebungsbedingungen eingestellt

• Schläuche berühren sich

• Schläuche wurden verlängert

• Auslösung durch Feuchtigkeit

• Potentialausgleich nicht hergestellt

• Armatur ist nicht korrekt kalibriert

• Mousseur verschmutzt

• Sieb im Magnetventil verschmutzt

• Absperrventile, Eckventile nicht voll geöffnet

- Absperrventile/Eckventile öffnen

- Sieb reinigen

- Steckverbinder zusammenstecken

- Magnetventil austauschen

- Batterie austauschen

- Steckverbindungen prüfen

- 2 Minuten warten

- Touch-Parameter erhöhen (5 höchster Wert...1
niedrigster Wert)

- Magnetventil austauschen

- Touch-Parameter reduzieren (5 höchster Wert...1
niedrigster Wert)

- Touch-Parameter reduzieren (5 höchster Wert...1
niedrigster Wert)

- Kontakt prüfen und gegebenenfalls isolieren

- Verlängerungsschläuche isolieren

- Keine feuchten Tücher auf die Armatur legen

- Potentialausgleich herstellen, siehe Kapitel

Armatur anschließen

- Batterie herausnehmen und wieder einsetzen.
Nachdem die Kontrollleuchte erlischt erneut prüfen

- Mousseur austauschen oder reinigen

- Sieb reinigen

- Absperrventile, Eckventile voll öffnen, Versor­gungsleitungen prüfen

2

GB

Safety notes

This product conforms to the requirements of the
relevant EU guidelines.

• Installation is only possible in frost-free rooms.

• The plug-in connectors must not be directly or indirectly

sprayed with water when cleaning.

Application

Can be used in conjunction with:

• Pressurised storage heaters

• Thermally/hydraulically controlled instantaneous water heaters
Operation with unpressurised storage heaters (displacement
water heaters) is not possible.

• The GROHE touch function for switching the water flow on
or off is based on the principle of electrical charge shifting on
metallic surfaces. If the solenoid valve is closed during touch
sensing it will be opened, and if the solenoid valve is already
open it will be closed.

Specifications

• Flow pressure:

- min. 0.05 MPa

- recommended 0.1 - 0.5 MPa

• Operating pressure max. 1.0 MPa

• Test pressure 1.6 MPa

A pressure reducing valve must be fitted in the supply line if
static pressures exceed 0.5 MPa to satisfy noise level ratings.
Avoid major pressure differences between cold and hot water
supply!

• Flow rate at 0.3 MPa flow pressure

- Shower spray: approx. 9 l/min

- Mousseur: approx. 11 l/min

• Temperature hot water inlet: max. 70 °C
Recommended (energy saving): 60 °C

• Thermal desinfection possible

• Ambient temperature: 4 - 40 °C

• Relative humidity: max. 80%

• Voltage supply: 6 V lithium battery (type CR-P2)

• Rated power: 1.4 W

• Automatic safety shut-off after contact: 60 s

• Three water pulses indicate that a battery change is
necessary.

• Type of protection control: IP 44

• Water connection cold - right

hot - left

Approval and conformity

The conformity declarations can be obtained from the following
address:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation

Refer to fold-out page I for hose lengths and installation
dimensions.

Caution: The control should be easily accessible.
Flush pipes thoroughly before and after installation

(observe EN 806).
Install the fitting, see fold-out page I and II, Figs. [1] to [9].

Connecting the faucet

Install bracket with control and connect, see fold-out page II,

Figs. [10] to [14].
Install weight on shower hose, see Fig. [15].

3

Important note
To ensure proper functioning when using metal sinks,
the sink must be connected to the control via the pre­assembled yellow hose for potential equalisation,

see Fig. [16].
For all other sinks the yellow hose must be connected to
another suitable metal part for potential equalisation.

Country specific and local regulations must be
observed.

Putting into service

To prevent the risk of scalding, the outlet
temperature of the mixer unit should be set to
lukewarm.
Recommended maximum temperature: 38 °C,

see Fig. [18].

The spout must always be positioned above the
sink to prevent water damage.
Ensure free runoff.

Insert battery, see fold-out page II, Figs. [17] - [20].
The sequence is important and must be observed.

The electronics will detect ambient conditions. During this time
the control indicator lamp flashes. The fitting must not be
activated (for approx. 1 min.).

Check connections for watertightness.
Check for proper function, see Fig. [21].

Adjusting of touch parameters to ambient conditions,

see fold-out page III, Fig. [22].

- The release varies depending on ambient temperature
and air humidity.

- Touch parameters: 5 highest value... 1 lowest value...

- A value that is too high leads to the risk of continuous
operation.

The menu is started by pressing the button at the control unit
for at least 10 seconds.

• The indicator lamp flashes once.

• The last stored value will then be displayed by flashing,
e.g. three times for level 3 (factory setting).

• Each time the button is pressed the value goes up one level.

• The selected level is indicated by the number of flashes.

- If no further buttons are pressed, the indicator lamp signals
the last set value 2 more times. The lamp then emits a
continuous signal and the menu is exited. The last stored
value will be saved.

Operation, see fold-out page III, Figs. [23] to [26].
By touching the areas depicted in grey water can be drawn
without using the lever, see Fig. [23].

Note: Activation only by skin contact.
If the flow rate in the touch function is too high, exchange non­return valve 08 565 with 64 689, see fold-out page II, Fig. [13]
and fold-out page IV.

Shower jet diverter see Fig. [26].
Flow rate limitation, see Fig. [27] and [28].
Cleaning mode, see Fig. [29].

Cleaning mode is started by grabbing the faucet for more than
5 seconds.

• Confirmation via a water pulse.

• In cleaning mode (approx. two minutes) the indicator lamp
flashes twice at the beginning and twice at the end of the
cleaning mode cycle.

Hygiene flushing, see Fig. [30].
Hygiene flushing serves to ensure water hygiene if the fitting is
not used for a long time.

By touching the faucet and then pressing the button at the

control unit, a flushing for a period of 10 minutes takes place.

This category of device does not belong in the
domestic waste, but must be disposed of
separately in accordance with the relevant national
regulations.
Dispose of batteries in accordance with national
regulations.

If the faucet is activated during this period, the flow will be
stopped, the hygiene flushing failed and has to be
restarted.

Maintenance

Inspect and clean all components and replace if necessary.

Shut off hot and cold water supply.
Remove battery and separate plug-in connectors,

see fold-out page II, Figs. [14] and [19].
I. Cartridge, see fold-out page III, Fig. [31].

Assemble in reverse order.
When installing the cartridge, ensure that the seals are
correctly seated. Replace screws and tighten alternately.

II. Pull out spray with non-return valve, see fold-out page III,
Fig. [32].

Assemble in reverse order.
III. Battery, see fold-out page II, Figs. [24] and [19].
The battery must be replaced at the latest 10 years after

putting the fitting into service.
A required change will be signaled by the indicator lamp of the

controller and by the faucet. Signaling occurs when using the
touch function

At low battery level, the indicator lamp flashes and the water
flow starts with three short bursts of water.

In case of an almost discharged battery, the indicator lamp
flashes and the water flow stops after three short bursts of
water.

Fault Cause Remedial action

Water not flowing • Water supply interrupted - Open shut-off valves/service valves

Water flow does not
start after touching

Water flowing
continuously

Undesired water
flow

Flow rate too low • Mousseur dirty

• Water supply interrupted

• Filter in solenoid valve blocked

• Plug-in connector of solenoid valve without
contact

• Solenoid valve defective

• No voltage

- Battery discharged

- Plug-in connector without contact

• Cleaning mode activated

• Sensor system not correctly adjusted to
ambient conditions

• Solenoid valve defective

• Sensor system not correctly adjusted to
ambient conditions

• Sensor system not correctly adjusted to
ambient conditions

• Hoses are touching

• Hoses were extended

• Activation by moisture

• Potential equalisation not provided

• Fitting not correctly calibrated

• Filter in solenoid valve dirty

• Shut-off valves, service valves not fully open

In case of a discharged battery, the indicator lamp flashes and
the water will not flow.

Assemble in reverse order.
Insert battery with correct polarity.
IV. Solenoid valve, see fold-out page III, Figs. [33] and [34].

Assemble in reverse order.
V. Control, see fold-out page III, Figs. [33] to [35].
Assemble in reverse order.
VI. Non-return valve and filter, see fold-out page III, Fig. [36].
Assemble in reverse order.

Replacement parts

See fold-out page IV (* = special accessories).

Care

For directions on the care of this fitting, please refer to the
accompanying Care Instructions.

Disposal instructions

- Open shut-off valves/service valves

- Clean filter

- Attach plug-in connector

- Replace solenoid valve

- Replace battery

- Check plug-in connectors

- Wait 2 minutes

- Increase touch parameters
(5 highest value...1 lowest value)

- Replace solenoid valve

- Reduce touch parameters
(5 highest value...1 lowest value)

- Reduce touch parameters
(5 highest value...1 lowest value)

- Check contact and insulate where appropriate

- Insulate extension hoses

- Do not place damp cloths on the fitting

- Provide potential equalisation, see section

Connecting the faucet

- Remove battery and re-insert it. Check again after
the indicator lamp goes out

- Clean or replace mousseur

- Clean filter

- Fully open shut-off valves, service valves and
check supply lines

4

F

Consignes de sécurité

Ce produit est conforme aux directives
européennes correspondantes.

• Ne procéder à l’installation que dans un endroit à l’abri du gel.

• La fiche de raccordement ne doit pas être exposée aux

éclaboussures d'eau directes ou indirectes.

Domaine d'application

Utilisation possible avec :

• réservoirs sous pression

• chauffe-eau instantanés hydrauliques/thermiques
Un fonctionnement avec des réservoirs sans pression
(chauffe-eau à écoulement libre) n’est pas possible !

• La fonction tactile GROHE pour déclencher ou arrêter
l'écoulement d'eau fonctionne selon le principe du transfert
de charge électrique sur surfaces métalliques. Si au
moment du contact tactile, l'électrovanne est fermée, elle
sera ouverte et si elle est déjà ouverte, elle sera fermée.

Caractéristiques techniques

• Pression dynamique :
– min. 0,05 MPa
– recommandée 0,1–0,5 MPa

• Pression de service 1,0 MPa maxi.

• Pression d’épreuve 1,6 MPa

Afin de respecter la norme en matière de bruits, il convient
d'installer un réducteur de pression d'eau lorsque la pression
statique est supérieure à 0,5MPa.
Éviter les écarts de pression importants entre
les raccordements d’eau chaude et d’eau froide !

• Débit à une pression dynamique de 0,3 MPa
– Douchette : env. 9 l/min
– Jet mousseur : env. 11 l/min

• – Température arrivée d’eau chaude : max. 70 °C
Recommandée (économie d’énergie) : 60 °C

• Désinfection thermique possible

• Température ambiante : 4 à 40 °C

• Humidité relative de l'air : max. 80 %

• Tension d’alimentation : pile lithium de 6 V (type CR-P2)

• Puissance nominale : 1,4 W

• Arrêt automatique après contact : 60 s

• Notification de remplacement nécessaire de la batterie
par 3 coups de bélier.

• Type de protection de la commande : IP 44

• Raccord d’eau froide – à droite

chaude – à gauche

Homologation et conformité

Nous contacter à l’adresse suivante pour vous procurer
ces déclarations de conformité :

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation

Tenir compte des longueurs de flexibles et des dimensions
de montage sur le volet I.

Attention : La commande doit être accessible.
Bien rincer les canalisations avant et après l’installation

(respecter la norme EN 806) !
Monter la robinetterie, voir volet I et II fig. [1] à [9].

Branchement de la robinetterie

Monter et raccorder le support avec la commande voir

volet II, fig. [10] à [14].

Monter le poids au niveau du flexible de douche

voir fig. [15].

5

Important
Lors de l'utilisation d'un évier métallique, relier l'évier
à la liaison équipotentielle à l'aide du câble jaune
prémonté avec la commande pour assurer son
fonctionnement, voir fig. [16].

Pour tous les autres éviers, le câble jaune doit être connecté à
un autre élément en métal approprié pour la liaison
équipotentielle.

À ce stade, il faut veiller à respecter les conditions
spécifiques au pays et les prescriptions locales.

Mise en service

Afin d'éviter les risques de brûlures, la température
de sortie du mitigeur doit être réglée à une
température moyenne.
Température maximale recommandée :

38 °C, voir fig. [18].
Pour éviter tout dégât des eaux, toujours
positionner le bec au-dessus de l'évier.
Vérifier que l’eau s'écoule librement.

Installer la pile voir volet II, fig. [17] à [20].
L'ordre de succession est important et doit être suivi à la
lettre.

Le système électronique détermine les conditions ambiantes.
Pendant ce temps, le témoin de contrôle de la commande
clignote. La robinetterie ne doit pas être enclenchée
(env. 1 minute).

Vérifier l'étanchéité des raccordements.
Vérifier le bon fonctionnement, voir fig. [21].

Réglage des paramètres tactiles sur les conditions ambiantes,

voir volet III, fig. [22].

- Le déclenchement varie en fonction de la température
ambiante et de l'humidité de l'air.

- Paramètres tactiles : 5 valeur la plus haute... 1 valeur la plus
basse

- Avec une valeur trop élevée, vous risquez de passer
en fonctionnement continu.

En appuyant sur la touche pendant au moins 10 secondes, le
menu est lancé :

• Le témoin de contrôle clignote 1 fois.

• Ensuite, la dernière valeur enregistrée est indiquée par
un clignotement, par ex. 3 fois pour le niveau 3 (réglage par
défaut).

• Chaque pression supplémentaire de la touche augmente
la valeur d'un niveau.

• Le niveau paramétré est indiqué par le clignotement.

- Si aucun autre bouton n'est activé, le témoin signale encore
2 fois la valeur venant d'être réglée. Le témoin s'allume
ensuite en continu et vous quittez le menu. La dernière
valeur paramétrée est enregistrée.

Utilisation voir volet III, fig. [23] et [26].
En touchant les zones en gris, l'eau peut être allumée sans

actionner le levier, voir fig [23].
Remarque : Déclenchement uniquement par contact de la peau.
Si le débit en fonction tactile est trop élevé, remplacer le clapet

anti-retour 08 565 par le 64 689, voir volet III, fig. [36] et
volet IV.
Le bec peut être dirigé vers le gicleur représenté en blanc
sans ouvrir la robinetterie.

Inverseur du jet de douche voir fig. [26].
Limiteur de débit, voir fig. [27] et [28].
Mode auto nettoyage, voir fig. [29].

Pour déclencher le mode auto nettoyage, agripper et tenir le
bec pour une durée supérieure à 5 secondes:

• Confirmation par un coup de bélier

• En mode auto nettoyage (env. 2 minutes), le témoin de

Les appareils portant ce repère ne doivent pas
être jetés avec les déchets ménagers. Ils doivent
être mis au rebut séparément conformément aux
directives locales.
Jeter les piles conformément à la réglementation
correspondante de votre pays !

contrôle clignote 2 fois au début et 2 fois à la fin du mode
auto nettoyage.

Rinçage hygiénique, voir fig. [30].
Le rinçage hygiénique permet un contrôle de la propreté de
l'eau en cas de non-utilisation prolongée de la robinetterie.
Pour le déclenchement, toucher le bec et puis appuyer sur la
touche de la commande.
La durée de rinçage lors de la Rinçage hygiénique: 10
minutes.

Si, pendant ce temps, la robinetterie est à nouveau
déclenchée, l'écoulement d'eau s'arrête et la Rinçage
hygiénique est interrompue et doit être réinitialisée.

Maintenance

Contrôler et nettoyer toutes les pièces, les remplacer le cas
échéant.

Couper l’arrivée d'eau froide et d'eau chaude.
Retirer la pile et débrancher les fiches de raccordement,

voir volet II, fig. [14] et [19].
I. Cartouche, voir volet III, fig. [31].

Le montage s’effectue dans l’ordre inverse de la dépose.
Contrôler le bon positionnement des joints lors du montage
de la cartouche. Visser les vis et les serrer progressivement
et en alternance.

II. Douchette avec clapet anti-retour, voir volet III, fig. [32].
Le montage s’effectue dans l’ordre inverse de la dépose.

III. Pile, voir volet II, fig. [14] et [19].
Remplacer la pile au plus tard 10 ans après la première mise

en service de la robinetterie.
Pour indiquer qu'un remplacement de la pile est nécessaire,

un témoin lumineux s'allume sur la commande ainsi que sur la
robinetterie.

Le signal est donné lors de l'utilisation de la fonction tactile.
Lorsque le niveau de charge de la pile est faible, le témoin

lumineux clignote et l'écoulement d'eau se déclenche avec
trois à-coups successifs.

Lorsque le niveau de charge de la pile est très faible, le témoin
lumineux clignote et l'écoulement d'eau s'arrête après trois à­coups successifs.

Lorsque la pile est entièrement déchargée, le témoin lumineux
clignote et l'eau ne coule pas.

Le montage s’effectue dans l’ordre inverse de la dépose.
Respecter la polarité de la batterie !

IV. Électrovanne, voir volet III, fig. [33] et [34].
Le montage s’effectue dans l’ordre inverse de la dépose.

V. Commande, voir volet III, fig. [33] à [35].
Le montage s’effectue dans l’ordre inverse de la dépose.

VI. Clapet anti-retour et tamis, voir volet III, fig. [36].
Le montage s’effectue dans l’ordre inverse de la dépose.

Pièces de rechange

Voir volet IV (* = accessoires spéciaux).

Entretien

Les consignes d'entretien de cette robinetterie figurent dans
les instructions d'entretien ci-jointes.

Remarque sur l'élimination des déchets

Panne Cause Remède
Pas d’écoulement

d’eau
L'écoulement d'eau

n'est pas démarré
par contact

L’eau s’écoule
et ne s’arrête plus

L’eau coule
de manière
intempestive

Débit d’eau trop
faible

• Alimentation en eau coupée - Ouvrir les robinets d’arrêt/robinets d'équerre

• Alimentation en eau coupée

• Tamis de l’électrovanne bouché

• Pas de contact au niveau de la fiche
de raccordement d’électrovanne

• Électrovanne défectueuse

• Pas de tension

- Pile usée

- Pas de contact au niveau des fiches
de raccordement

• Mode Auto-nettoyage activé

• Le système de capteurs n'est pas correctement
réglé sur les conditions ambiantes

• Électrovanne défectueuse

• Le système de capteurs n'est pas
correctement réglé sur les conditions
ambiantes

• Le système de capteurs n'est pas correctement
réglé sur les conditions ambiantes

• Les flexibles se touchent

• Les flexibles ont été prolongés

• Déconnexion en cas d'humidité

• Liaison équipotentielle non établie

• La robinetterie n'est pas calibrée correctement

• Mousseur bouché

• Tamis situé dans l’électrovanne bouché

• Robinets d’arrêt, robinets d’équerre pas
ouverts à fond

- Ouvrir les robinets d’arrêt/robinets d'équerre

- Nettoyer le tamis

- Brancher les fiches de raccordement

- Remplacer l’électrovanne

- Remplacer la pile

- Contrôler les fiches de raccordement

- Patienter 2 minutes

- Augmenter les paramètres tactiles
(5 valeur la plus haute...1 valeur la plus basse)

- Remplacer l’électrovanne

- Réduire les paramètres tactiles
(5 valeur la plus haute...1 valeur la plus basse)

- Réduire les paramètres tactiles
(5 valeur la plus haute...1 valeur la plus basse)

- Vérifier le contact et le cas échéant isoler

- Isoler les flexibles de rallonge

- Ne pas poser de tissus mouillés sur la robinetterie

- Établir la liaison équipotentielle, voir le chapitre

Branchement de la robinetterie

- Retirer la batterie et la replacer. Lorsque le témoin
s'éteint, contrôler à nouveau

- Nettoyer ou remplacer le mousseur

- Nettoyer le tamis

- Ouvrir à fond les robinets d'arrêt, les robinets
d'équerre et contrôler les conduites d'alimentation

6

E

Información de seguridad

Este producto cumple los requisitos de las Directivas
de la UE correspondientes.

• La instalación solo puede efectuarse en recintos a prueba
de heladas.

• No mojar el conector de enchufe directa ni indirectamente
durante la limpieza.

Campo de aplicación

Es posible el funcionamiento con:

• Acumuladores de presión

• Calentadores instantáneos con control hidráulico/térmico

No es posible el funcionamiento con acumuladores sin presión
(calentadores de agua sin presión).

• La función GROHE Touch para el accionamiento o
desactivación de la salida de agua trabaja con el principio
de desplazamiento de cargas en las superficies metálicas.
Si la electroválvula se encuentra cerrada, se abrirá con el
reconocimiento Touch. Si la electroválvula se encontrase
abierta, se cerrará.

Datos técnicos

• Presión de trabajo:
– Mín. 0,05 MPa
– Recomendado 0,1–0,5 MPa

• Presión de utilización máx. 1,0 MPa

• Presión de verificación 1,6 MPa

Si la presión en reposo es superior a 0,5 MPa, se recomienda
instalar un reductor de presión para alcanzar los valores de
emisión de ruidos.
Deben evitarse diferencias de presión importantes entre las
acometidas del agua fría y del agua caliente.

• Caudal para una presión de trabajo de 0,3 MPa
– Ducha: aprox. 9 l/min
– Mousseur: aprox. 11 l/min

• Temperatura de entrada del agua caliente: máx. 70 °C
Recomendado (ahorro de energía): 60 °C

• Desinfección térmica posible

• Temperatura ambiental: 4–40 °C

• Humedad relativa del aire: máx. 80 %

• Alimentación de tensión: Batería de litio 6 V (tipo CR-P2)

• Potencia nominal: 1,4 W

• Desconexión de seguridad automática
después del contacto: 60 s

• Pantalla de cambio necesario de batería a través de 3
choques hidráulicos.

• Mando de tipo de protección: IP 44

• Acometida del agua fría - a la derecha

caliente - a la izquierda

Autorización y conformidad

Las declaraciones de conformidad se pueden solicitar en la
siguiente dirección:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalación

Observar las cotas de montaje y las longitudes del tubo
flexible de la página desplegable I.

Atención: Se debe acceder bien al sistema de mando.
Lavar a fondo el sistema de tuberías antes y después de

la instalación (tener en cuenta EN 806).
Montar la grifería, véase la página desplegable I y II,

figs. [1] a [9].

7

Conectar la grifería

Montar y conectar el soporte con mando véase la página

desplegable II, figs. [10] a [14].

Montar el lastre en el flexo de la teleducha,

véase la fig. [15].

Importante
Para garantizar un funcionamiento correcto, es necesario
conectar la línea amarilla con el mando si se utiliza un
fregadero metálico para la conexión equipotencial,

véase la fig. [16].
En todos los demás fregaderos, para la conexión
equipotencial se debe conectar una línea amarilla a otra pieza
metálica apta.

Para ello, deberán tenerse en cuenta las
condiciones específicas del país y las normas
locales.

Puesta en servicio

Para prevenir quemaduras hay que regular la
temperatura de salida de la unidad de mezcla a una
temperatura tibia. Temperatura máxima
recomendada: 38 °C, véase la fig. [18].

Para evitar daños causados por agua, coloque el
caño siempre sobre el fregadero.
Asegurar la salida libre del agua.

Colocar la batería véase la página desplegable II

las figs. [17] s [20].

Es importante respetar el orden.

La electrónica se determina mediante las condiciones
medioambientales Durante este tiempo, parpadea la lámpara
de control del mando. No debe accionarse la grifería (aprox.
1 minuto).

Comprobar la estanqueidad de las conexiones.
Comprobar el funcionamiento correcto, véase la fig. [21].
Ajustar el parámetro Touch en las condiciones

medioambientales, véase la página desplegable III, fig. [22].

- El accionamiento varía debido a la temperatura ambiental
y la humedad atmosférica.

- Parámetro Touch: Valor más alto 5... Valor más bajo 1...

- En caso de un valor superior, existe el riesgo de servicio
continuo.

Apriete la tecla como mínimo durante 10 segundos para iniciar
el menú:

• La lámpara de control parpadea una vez

• A continuación, se mostrará el último valor guardado
parpadeando, por ejemplo, 3 veces para la fase 3

.

fábrica)

• Todo el resto de las teclas aumenta el valor a una fase.

• La fase ajustada se muestra mediante parpadeos.

- Si no se presiona ningún otro botón, la lámpara de control
indica 2 veces el último valor ajustado. A continuación, la
lámpara deja de parpadear y se abandona el menú. El
último valor ajustado se guardará.

Manejo véase la página despegable III, la fig. [23] a [26].
Tocando las zonas grises presentadas puede sacar el agua
sin accionar la palanca, véase la fig. [23].

Nota: Accionamiento solo mediante contacto con la piel.
En caso de que el caudal en la función Touch sea demasiado

alto, la válvula antirretorno 08 565 puede cambiarse a 64 689,
véase la página despegable III, fig.[36] y página despegable
IV.

Inversión del chorro de ducha véase la fig. [26].
Limitación de caudal, véase la fig. [27] y [28].
Modo de limpieza, véase la fig. [29].

Tras encajar el caño y mantenerlo durante más de
5 segundos, se activará el modo de limpieza:

(ajuste de

• Confirmación mediante choque hidráulico.

Los equipos con este marcado no deben
desecharse con la basura doméstica, sino que
deben eliminarse por separado de acuerdo con las
normas nacionales pertinentes.
Las baterías deben eliminarse de acuerdo a las
normas nacionales pertinentes.

• En el modo de limpieza (aprox. 2 minutos) parpadeará dos
veces la lámpara de control en el inicio y otras dos en la
salida del modo de limpieza.

Descarga higiénica, véase la fig. [30].
La descarga higiénica sirve para garantizar la higiene del agua

cuando la grifería no se utiliza durante un periodo de tiempo
prolongado.

Comience tocando el caño y, posteriormente, pulse la tecla
del mando. El tiempo de lavado durante la descarga higiénica:
10 minutos

En caso de que la grifería se vuelva a desajustar durante
este tiempo, se detendrá el flujo de agua, se interrumpirá
la descarga higiénica y se deberá comenzar de nuevo.

Mantenimiento

Verificar todas las piezas, limpiarlas y cambiarlas en caso de

necesidad.

Cerrar las llaves de paso del agua fría y del agua caliente.
Extraer la batería y desconectar los conectores de
enchufe, véase la página desplegable II, fig. [14] y [19].

I. Cartucho, véase la página desplegable III, fig. [31].

El montaje se efectúa en el orden inverso.
Al montar el cartucho, tener en cuenta el correcto asiento de
las juntas. Enroscar los tornillos y apretarlos con uniformidad.

II. Teleducha con válvula antirretorno, véase la página
desplegable III, fig. [32].
El montaje se efectúa en el orden inverso.

III. Batería, véase la página desplegable II, fig. [14] y [19].
La batería deberá reemplazarse a más tardar después de 10

años tras la primera puesta en servicio de la grifería.
Se indicará la necesidad de cambiar la batería en la lámpara
de control del mando y en la grifería.
La señalización se efectuará al utilizar la función Touch.

En caso de que el estado de carga de la batería sea bajo, la
lámpara de control parpadeará y el flujo de agua se iniciará
con tres impulsos de agua cortos.

En caso de que la batería esté casi descargada, la lámpara de
control parpadeará y el flujo de agua se detendrá tras tres
impulsos de agua cortos.

En caso de que la batería esté descargada, la lámpara de
control parpadeará y no saldrá agua.

El montaje se efectúa en el orden inverso.
¡Tener en cuenta la polaridad de la batería!
IV. Electroválvula, véase la página desplegable III, fig. [33] y

[34].
El montaje se efectúa en el orden inverso.
V. Mando, véase la página desplegable III, fig. [33] a [35].
El montaje se efectúa en el orden inverso.
VI. Válvula antirretorno y tamiz, véasela página desplegable

III, fig. [36].
El montaje se efectúa en el orden inverso.

Piezas de recambio

Véase la página desplegable IV (* = accesorios especiales).

Cuidados

La información sobre el cuidado del aparato de esta grifería
se encuentra en las instrucciones de conservación adjuntas.

Notas sobre el reciclado

Fallo Causa Remedio

El agua no sale • Alimentación de agua interrumpida - Abrir las válvulas de cierre/llave de paso

El flujo de agua no
se inicia después
de contacto

El agua sale
continuamente

El agua sale sin
desearlo

Caudal de agua
insuficiente

• Alimentación de agua interrumpida

• Tamiz obstruido en la electroválvula

• Conector del electroimán sin contacto

• Electroválvula defectuosa

• No hay tensión

- Batería descargada

- Conector de enchufe sin contacto

• Modo de limpieza activo

• Sensores incorrectos ajustados con las
condiciones medioambientales.

• Electroválvula defectuosa

• Sensores incorrectos ajustados con las
condiciones medioambientales.

• Sensores incorrectos ajustados con las
condiciones medioambientales.

• Los tubos flexibles se tocan

• Los tubos flexibles se prolongan

• Accionamiento por humedad

• Conexión equipotencial no establecida

• La grifería no está correctamente calibrada

• Mousseur sucio

• Tamiz de la electroválvula sucio

• Válvula de cierre y llave de paso no abiertas
completamente

- Abrir las válvulas de cierre/llave de paso

- Limpiar el tamiz

- Enchufar los conectores de enchufe

- Sustituir la electroválvula

- Sustituir la batería

- Verificar los conectores de enchufe

- Esperar 2 minutos

- Aumentar el parámetro Touch (valor más alto 5... valor
más bajo 1)

- Sustituir la electroválvula

- Reducir el parámetro Touch (valor más alto 5... valor
más bajo 1)

- Reducir el parámetro Touch (valor más alto 5... valor
más bajo 1)

- Revisar contacto y en caso necesario aislar

- Aislar la prolongación del tubo flexible

- No coloque paños húmedos sobre la grifería

- Establecer la conexión equipotencial, véase capítulo

Conectar la grifería

- Extraer la batería y colocarla nuevamente Después
de apagarse la lámpara de control, realizar una
nueva verificación

- Sustituir o limpiar el Mousseur

- Limpiar el tamiz

- Abrir por completo válvulas de cierre y llaves de paso,
verificar los conductos de alimentación

8

I

Informazioni sulla sicurezza

Questo prodotto è conforme ai requisiti previsti
dalle normative UE in materia.

• L’installazione deve essere eseguita solo in ambienti anti­gelo.

• Nella pulizia non bagnare direttamente o indirettamente con
acqua i connettori a innesto.

Gamma di applicazioni

L'utilizzo è possibile con:

• accumulatori a pressione

• scaldabagni istantanei a regolazione idraulica/termica

Non è consentito l’utilizzo con accumulatori senza pressione
(accumulatori di acqua calda a circuito aperto).

• La funzione GROHE Touch per l’attivazione o disattivazione
del flusso d’acqua opera secondo il principio del trasferimento
di carica elettrica su superfici metalliche. La valvola
elettromagnetica si apre se è chiusa al momento del
riconoscimento Touch, diversamente, se è già aperta, si
chiude.

Dati tecnici

• Pressione idraulica:
– min. 0,05MPa
– consigliata 0,1–0,5MPa

• Pressione di esercizio max 1,0MPa

• Pressione di prova 1,6MPa

Per mantenere l’indice di rumorosità a pressioni statiche supe­riori a 0,5MPa è necessario installare un riduttore di pressione.
Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua calda.

• Portata con pressione idraulica ai 0,3MPa
– Doccia: circa 9l/min
– Mousseur: circa 11l/min

• Temperatura entrata acqua calda: max 70 °C
Consigliata (risparmio energetico): 60 °C

• Disinfezione termica consentita

• Temperatura ambiente: 4–40 °C

• Umidità atmosferica relativa: max 80%

• Alimentazione di tensione: batteria al litio 6 V (tipo CR-P2)

• Potenza nominale: 1,4W

• Disinserimento di sicurezza automatico in seguito a contatto:
60s

• Tre colpi di ariete indicano la sostituzione necessaria della
batteria.

• Tipo di protezione comando: IP 44

• Raccordo acqua fredda – a destra

calda – a sinistra

Omologazione e conformità

Per richiedere l'attestato di conformità rivolgersi al seguente indi­rizzo:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installazione

Rispettare le lunghezze dei tubi flessibili con le quote di mon­taggio sul risvolto di copertina I.

Attenzione: il comando deve essere ben accessibile.
Prima e dopo l'installazione, effettuare un lavaggio a

fondo del sistema di tubazioni (osservare la norma EN 806).
Montaggio del rubinetto, vedere il risvolto di copertina I e II,

figg. da [1] a [9].

Collegamento del rubinetto

Montaggio e collegamento del supporto con il comando,

vedere il risvolto di copertina II, figg. da [10] a [14].

Montaggio del peso sul flessibile doccia, vedere fig. [15].

Importante
In caso di utilizzo di lavandini in metallo, per il
collegamento equipotenziale è necessario collegare lo
sciacquo al comando tramite il cavo giallo premontato al
fine di assicurarne il funzionamento, vedere fig. [16].

In caso di utilizzo di un altro tipo di sciacquo, per il
collegamento equipotenziale è necessario collegare il cavo
giallo a un’altra parte in metallo adeguata.

A questo proposito rispettare le condizioni
specifiche del Paese e le norme locali.

Messa in esercizio

Per evitare ustioni, è necessario che la temperatura
di uscita del miscelatore sia tiepida. Temperatura
massima consigliata: 38 °C, vedere fig. [18].
Per prevenire danni idrici, posizionare sempre la
bocca sullo sciacquo. Verificare che lo scarico
dell’acqua sia libero.

Inserimento della batteria, vedere il risvolto di copertina II,

figg. [17], [18] e [19].

La sequenza è importante e deve essere rispettata.

L’elettronica acquisisce le condizioni dell’ambiente. Durante
questo intervallo la spia di controllo del comando lampeggia. Il
rubinetto non deve essere azionato (circa 1 minuto).

Controllare la tenuta dei raccordi.
Verifica del corretto funzionamento, vedere la fig. [21].
Impostazione dei parametri Touch sulle condizioni

dell’ambiente, vedere il risvolto di copertina III, fig. [22].

- L’attivazione varia in base alla temperatura ambiente e
all’umidità dell’aria.

- Parametri Touch: 5 (valore massimo) – 1 (valore minimo)

- In caso di un valore troppo alto sussiste il pericolo di
erogazione continua.

Premendo il pulsante per almeno 10 secondi, si avvia il menu:

• La spia di controllo lampeggia 1 volta.

• Successivamente lampeggia l’ultimo valore memorizzato,
ad es. 3 volte per il livello 3 (impostazione di fabbrica).

• Ogni pressione successiva del pulsante incrementa il valore
di un livello.

• Il livello impostato lampeggia.

- Quando non si preme alcun tasto, la spia di controllo
segnala per altre 2 volte l'ultimo valore impostato. Compare
quindi una luce fissa e si esce dal menu. L’ultimo valore
impostato viene memorizzato.

Utilizzo, vedere risvolto di copertina III, figg. [23] e [26].
Toccando i campi in grigio, è possibile spillare l’acqua senza

azionare la leva, vedere fig. [23].
Nota: attivazione solo con contatto con la pelle.
Se la portata nella funzione Touch è troppo elevata, sostituire il

dispositivo anti-riflusso 08 565 con il 64 689, vedere il risvolto
di copertina II, fig. [13] e il risvolto di copertina IV.

La bocca può essere ruotata nell’ugello di colore bianco
senza azionare il rubinetto.

Deviatore getto doccia vedere fig. [26].

Limitatore di portata, vedere figg. [27] e [28].

Modalità di pulizia, vedere fig. [29].

Per attivare la modalità di pulizia, tenere ferma la bocca per
più di 5 secondi:

9

• Conferma con un colpo di ariete.

Gli apparecchi con questo contrassegno non fanno
parte dei rifiuti domestici, ma devono essere
smaltiti secondo le disposizioni specifiche del
Paese.
Smaltire le batterie secondo le disposizioni
specifiche del Paese.

• Nella modalità di pulizia (circa 2 minuti) la spia di controllo
lampeggia due volte all’inizio e due volte al termine della
modalità.

Erogazione igienica, vedere fig. [30].
L'erogazione igienica serve a garantire l'igiene dell'acqua in

caso di inutilizzo prolungato del rubinetto.
Avvio effettuato toccando la bocca e premendo l’apposito tasto

del comando. La durata dello sciacquo durante la erogazione
igienica: 10 minuto.

Se in questa fase il rubinetto viene messo in funzione, il
flusso d’acqua si arresta, la erogazione igienica viene
interrotta e deve essere riavviata.

Manutenzione

Controllare, pulire ed eventualmente sostituire tutti i pezzi.

Chiudere l’entrata dell’acqua calda e fredda.
Rimozione della batteria e scollegamento dei collegamenti
aspina, vedere risvolto di copertina II, fig. [14] e [19].

I. Cartuccia, vedere risvolto di copertina III, fig. [31].

Eseguire il montaggio in ordine inverso. Durante il montaggio
della cartuccia controllare che le guarnizioni siano
perfettamente in sede. Avvitare le viti e fissarle in sequenza
alternata.

II. Doccia estraibile con dispositivo anti-riflusso, vedere
risvolto di copertina III, fig. [32].
Eseguire il montaggio in ordine inverso.

III. Batteria, vedere risvolto di copertina III, fig. [14] e [19].
La batteria deve essere sostituita dopo un massimo di 10 anni

dal primo utilizzo del rubinetto.
Se è necessario effettuare la sostituzione delle batterie, viene
segnalato sia dalla spia di controllo del comando sia sul rubi­netto.

La segnalazione avviene se è stata attivata la funzione Touch.
Se il livello di carica della batteria è basso, la spia di controllo

lampeggia e il flusso d’acqua viene ripristinato con tre colpi
d’ariete.
Se la batteria è quasi scarica, la spia di controllo lampeggia e il
flusso d’acqua si arresta dopo tre brevi colpi d’ariete.

Se la batteria è scarica, la spia di controllo lampeggia e
l’acqua non scorre più.
Eseguire il montaggio in ordine inverso.

Fare attenzione alla polarità della batteria.
IV. Valvola elettromagnetica, vedere risvolto di copertina III,

figg. [33] e [34].
Eseguire il montaggio in ordine inverso.

V. Comando, vedere risvolto di copertina III, figg. da [33]
a [35].

Eseguire il montaggio in ordine inverso.
VI. Dispositivo anti-riflusso e filtro, vedere risvolto di

copertina III, fig. [36].
Eseguire il montaggio in ordine inverso.

Pezzi di ricambio

Vedere il risvolto di copertina IV (* = accessori speciali).

Manutenzione ordinaria

Le istruzioni per la manutenzione del presente rubinetto sono
riportate nelle istruzioni per la manutenzione ordinaria fornite in
dotazione.

Note sullo smaltimento

Guasto Causa Rimedio

Mancato scorrimento
dell’acqua

Mancato scorrimento
del flusso d’acqua
dopo il contatto

Scorrimento
ininterrotto dell’acqua

Scorrimento non
voluto dell’acqua

Flusso d’acqua
troppo scarso

• Erogazione dell’acqua interrotta - Aprire le valvole d’intercettazione/i raccordi ad angolo

• Erogazione dell’acqua interrotta

• Filtro della valvola elettromagnetica ostruito

• Connettore a innesto della valvola
elettromagnetica senza contatto

• Valvola elettromagnetica difettosa

• Assenza di tensione

- Batteria scarica

- Connettore a innesto senza contatto

• Modalità di pulizia attiva

• Sensori non correttamente impostati sulle
condizioni dell’ambiente

• Valvola elettromagnetica difettosa

• Sensori non correttamente impostati sulle
condizioni dell’ambiente

• Sensori non correttamente impostati sulle
condizioni dell’ambiente

• I tubi flessibili si toccano

• I tubi flessibili sono stati allungati

• Scollegamento dovuto alla presenza di umidità

• Collegamento equipotenziale non realizzato

• Rubinetto non tarato correttamente

• Mousseur sporco

• Filtro della valvola elettromagnetica sporco

• Valvole di intercettazione o raccordi ad angolo
non completamente aperti

- Aprire le valvole d’intercettazione/i raccordi ad angolo

- Pulire il filtro

- Collegare il connettore a innesto

- Sostituire la valvola elettromagnetica

- Sostituire la batteria

- Controllare i collegamenti a spina

- Attendere 2 minuti

- Incrementare i parametri Touch (5 valore massimo –
1 valore minimo)

- Sostituire la valvola elettromagnetica

- Ridurre i parametri Touch (5 valore massimo –1 valore
minimo)

- Ridurre i parametri Touch (5 valore massimo –1 valore
minimo)

- Verificare il contatto e all’occorrenza isolarlo

- Isolare le prolunghe dei tubi flessibili

- Non posizionare panni umidi sul rubinetto

- Creare il collegamento equipotenziale, vedere il
capitolo Installazione

- Estrarre la batteria e reinserirla. Verificare nuovamente
dopo lo spegnimento della spia di controllo

- Sostituire o pulire il mousseur

- Pulire il filtro

- Aprire completamente le valvole di intercettazione o i
raccordi ad angolo, controllare le linee di alimentazione

10

NL

Informatie m.b.t. de veiligheid

Dit product voldoet aan de eisen van
de desbetreffende EU-richtlijnen.

• De installatie mag alleen in een vorstbestendige ruimte
plaatsvinden.

• Tijdens het schoonmaken stekkerverbinding niet direct
of indirect met water afspoelen.

Toepassingsgebied

Te gebruiken in combinatie met:

• Boilers

• C.V.-ketels met warmwatervoorziening/geisers

Het gebruik met lagedrukboilers (open warmwatertoestellen)
is niet mogelijk!

• De GROHE Touch-functie voor het laten lopen of stoppen
van de kraan werkt volgens het principe van de elektrische
ladingsverschuiving op metalen oppervlakken. Als bij Touch­herkenning het magneetventiel gesloten is, dan wordt het
geopend, als het magneetventiel al geopend is, dan wordt
het gesloten.

Technische gegevens

• Stromingsdruk:
– min. 0,05 MPa
– aanbevolen 0,1–0,5 MPa

• Werkdruk max. 1,0 MPa

• Testdruk 1,6 MPa

Om de geluidswaarden aan te houden, dient bij statische drukken
boven 0,5 MPa een drukregelaar te worden ingebouwd.
Voorkom hoge drukverschillen tussen de koud­en warmwateraansluiting!

• Capaciteit bij 0,3 MPa stromingsdruk
– Douche: ca. 9 l/min
– Mousseur: ca. 11 l/min

• Temperatuur warmwateringang: max. 70 °C
Aanbevolen (energiebesparing): 60 °C

• Thermische desinfectie is mogelijk

• Omgevingstemperatuur: 4–40 °C

• Relatieve luchtvochtigheid: max. 80%

• Voeding: 6 V-lithiumbatterij (type CR-P2)

• Nominaal vermogen: 1,4 W

• Automatische veiligheidsuitschakeling na contact: 60 sec.

• Aanduiding dat batterij aan vervanging toe is door 3
waterstoten

• Klassering besturing: IP 44

• Wateraansluiting koud – rechts

warm – links

Goedkeuring en conformiteit

De conformiteitsverklaringen kunnen op het volgende adres
worden aangevraagd:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installatie

Let op de slanglengten en inbouwmaten op uitvouwbaar blad I.

Waarschuwing: De besturing dient goed bereikbaar te zijn.
Leidingen vóór en na het installeren grondig spoelen

(EN 806 in acht nemen)!
Kraan monteren, zie uitvouwbaar blad I en II, afb. [1] tot [9].

11

Kraan aansluiten

Houder met besturing monteren en aansluiten, zie

uitvouwbaar blad II, afb. [10] tot [14].

Gewicht op doucheslang monteren, zie afb. [15].
Belangrijk

Om de goede werking te verzekeren, moeten bij
gebruik van metalen spoelbakken deze voor een goede
potentiaalvereffening via de voorgemonteerde gele kabel
op de besturing worden aangesloten, zie afb. [16].

Bij alle andere spoelbakken moet de gele kabel voor de
potentiaalvereffening worden aangesloten op een ander
geschikt metalen onderdeel.

Neem hierbij ook op de nationale en lokale
voorschriften in acht.

Ingebruikname

Om brandwonden te voorkomen, is de
uitgangstemperatuur van de mengeenheid
ingesteld op een lauwe temperatuur. Aanbevolen
maximumtemperatuur: 38 °C, zie afb. [18].
Om waterschade te vermijden moet de uitloop
steeds boven de spoelbak worden geplaatst.

Zorg voor een vrije afvoer.
Batterij plaatsen zie uitvouwbaar blad II, afb. [17] tot [20].
De volgorde is belangrijk en moet in acht worden
genomen.

De elektronica detecteert de omgevingsomstandigheden.
Tijdens dit proces knippert het controlelampje van de besturing.
De kraan mag niet worden aangezet (ca. 1 minuut).

Controleer de aansluitingen op lekkages.
Op juiste werking controleren, zie afb. [21].
Instellen van de Touch-parameter op de

omgevingsomstandigheden, zie uitvouwbaar blad III, afb. [22].

- De activering varieert afhankelijk van de

omgevingstemperatuur en de luchtvochtigheid.

- Touch-parameter: 5 is de hoogste waarde... 1 is de laagste

waarde

- Bij een te hoge waarde bestaat het gevaar van een continue

werking.

Door minstens 10 seconden lang op de knop te drukken wordt
het menu gestart:

• Het controlelampje knippert 1x.

• Aansluitend wordt de laatst opgeslagen waarde door

knipperen weergegeven, b.v. 3x voor niveau 3 (instelling af
fabriek).

• Elke verdere druk op de knop verhoogt de waarde met

één niveau.

• Het ingestelde niveau wordt aangeduid door het knipperen.

- Als er geen andere toets wordt ingedrukt, geeft het

controlelampje nog twee keer de eerder ingestelde waarde
weer. Het lampje blijft daarna continue branden en het menu
wordt afgesloten. De laatst ingestelde waarde wordt
opgeslagen.

Bediening zie uitvouwbaar blad III, afb. [23] tot [26].
Door de grijs weergegeven zones aan te raken kunt
u water tappen zonder de greep te bedienen, zie afb [23].

Aanwijzing: Activering alleen door huidcontact.
Als de capaciteit van de Touch-functie te hoog is, dient de
terugslagklep 08 565 te worden vervangen door 64 689, zie
uitvouwbaar blad III, afb.[36] en uitvouwbaar blad IV.

Wisselen van douchestraal zie afb. [26].
Volumebegrenzer, zie afb. [27] en [28].
Reinigingsmodus, zie afb. [29].

Door de uitloop vast te pakken en langer dan 5 seconden vast
te houden, wordt de reinigingsmodus geactiveerd:

• Dit wordt bevestigd door één waterstoot.

Apparaten voorzien van dit pictogram horen niet thuis
in het restafval, maar moeten volgens de nationale
voorschriften gescheiden worden ingeleverd.
Voer batterijen volgens de landspecifieke
voorschriften af!

• In de reinigingsmodus (ca. 2 minuten) knippert het
controlelampje 2x bij het begin en 2x na afloop van
de reinigingsmodus.

Hygiënespoeling, zie afb. [30].
De hygiënespoeling is bedoeld voor het waarborgen van de
waterhygiëne als de kraan gedurende een langere periode niet

wordt gebruikt.
Starten door de uitloop aan te raken en vervolgens de knop op
de besturing in te drukken. De spoeltijd tijdens de
hygiënespoeling is 10 minuut.

Als de kraan tijdens de spoeltijd opnieuw in werking
wordt gesteld, stopt de waterstroom. De hygiënespoeling
wordt onderbroken en moet opnieuw worden gestart.

Onderhoud

Controleer alle onderdelen, reinig en vervang ze indien nodig.

Sluit de koud- en warmwatertoevoer af.
Batterij wegnemen en stekkeraansluiting loskoppelen,

zie uitvouwbaar blad II, afb. [14] en [19].
I. Patroon, zie uitvouwbaar blad III, afb. [31].

Montage in omgekeerde volgorde. Controleer bij het inbouwen
van het patroon of de pakkingen goed zitten. Schroef
de schroeven vast en haal deze beurtelings vast aan.

II. Uittrekbare handdouche met terugslagklep,
zie uitvouwbaar blad III, afb. [32].
Montage in omgekeerde volgorde.

III. Batterij, zie uitvouwbaar blad II, afb. [14] en [19].
De batterij moet maximaal 10 jaar na inbedrijfstelling van

de kraan worden vervangen.
Als de batterij moet worden vervangen, wordt dit door het
controlelampje van de besturing en op de kraan aangegeven.
De batterijvervanging wordt bij het gebruik van de Touch­functie aangegeven.

Storing Oorzaak Oplossing
Water stroomt niet • Watertoevoer onderbroken - Afsluitkleppen/hoekafsluiters openen
Water gaat niet

stromen na contact

Water stroomt
continu

Water stroomt
ongewenst

Te weinig water • Mousseur vervuild

• Watertoevoer onderbroken

• Zeef in magneetventiel verstopt

• Aansluitstekker van magneetventiel heeft
geen contact

• Magneetventiel defect

• Geen spanning

- Batterij leeg

- Stekkerverbinding heeft geen contact

• Reinigingsmodus actief

• Sensoren niet correct ingesteld
op de omgevingsomstandigheden

• Magneetventiel defect

• Sensoren niet correct ingesteld
op de omgevingsomstandigheden

• Sensoren niet correct ingesteld
op de omgevingsomstandigheden

• Slangen komen tegen elkaar

• Slangen werden langer gemaakt

• Activering door vocht

• Geen potentiaalvereffening

• Kraan is niet juist afgesteld

• Zeef in magneetventiel vervuild

• Afsluitkleppen, hoekstopkranen niet volledig
geopend

Bij een lage laadtoestand van de batterij knippert het
controlelampje en start de waterstroom met drie korte
waterstoten.
Als de batterij bijna leeg is, knippert het controlelampje en
stopt de waterstroom na drie korte waterstoten.
Bij een lege batterij knippert het controlelampje en stroomt er
geen water.

Montage in omgekeerde volgorde.
Plaats de batterij in de juiste richting.

IV. Magneetventiel, zie uitvouwbaar blad III, afb. [33] en [34].
Montage in omgekeerde volgorde.

V. Besturing, zie uitvouwbaar blad III, afb. [33] tot [35].
Montage in omgekeerde volgorde.

VI. Terugslagklep en zeef, zie uitvouwbaar blad III, afb. [36].
Montage in omgekeerde volgorde.

Reserveonderdelen

Zie uitvouwbaar blad IV (* = speciaal toebehoren).

Onderhoud

De aanwijzingen voor het onderhoud van deze kraan vindt
u in de bijgaande onderhoudinstructies.

Aanwijzingen m.b.t. afvalverwerking

- Afsluitkleppen/hoekafsluiters openen

- Zeef reinigen

- Stekkerverbinding in elkaar steken

- Magneetventiel vervangen

- Batterij vervangen

- Stekkerverbindingen controleren

- 2 minuten wachten

- Touch-parameter verhogen
(5 is hoogste waarde ... 1 is laagste waarde)

- Magneetventiel vervangen

- Touch-parameter verlagen
(5 is hoogste waarde ... 1 is laagste waarde)

- Touch-parameter verlagen
(5 is hoogste waarde ... 1 is laagste waarde)

- Contact controleren en eventueel isoleren

- Verlengstuk van de slang isoleren

- Geen vochtige doeken op de kraan leggen

- Potentiaalvereffening realiseren, zie hoofdstuk

Installatie

- Batterij wegnemen en weer plaatsen. Als het
controlelampje gaat branden, opnieuw controleren

- Mousseur vervangen of reinigen

- Zeef reinigen

- Afsluitkleppen, hoekafsluiters volledig openen,
toevoerleidingen controleren

12

S

Säkerhetsinformation

Denna produkt motsvarar kraven för aktuella
EU-riktlinjer.

• Installationen får bara utföras i frostfria utrymmen.

• Stickförbindningarna får inte direkt eller indirekt sprutas

av med vatten vid rengöring.

Användningsområde

Drift är möjlig med:

• Tryckbehållare

• Termiskt/hydrauliskt styrda vattenvärmare
Drift med trycklösa behållare (öppna varmvattenberedare)
är inte möjlig!

• GROHE Touch funktion för aktivering eller inaktivering
av vattenflödet arbetar enligt principen för elektrisk
laddningsförskjutning på metalliska ytor. Om magnetventilen
är stängd när touch-funktionen används, öppnar ventilen,
om magnetventilen redan är öppen, stängs den.

Tekniska data

• Flödestryck:
– min. 0,05 MPa
– rekommenderat 0,1–0,5 MPa

• Drifttryck max. 1,0 MPa

• Kontrolltryck 1,6 MPa

En reduceringsventil ska installeras om vilotrycket överstiger
0,5 MPa.

Större tryckdifferenser mellan kallvatten- och varmvattenans­lutningen måste undvikas!

• Genomflöde vid 0,3 MPa flödestryck
– Dusch: ca. 9 l/min
– Mousseur: ca. 11 l/min

• Temperatur varmvatteningång: max. 70 °C
Rekommenderat (energibesparing): 60 °C

• Termisk desinfektion kan användas

• Omgivningstemperatur: 4–40 °C

• Relativ luftfuktighet: max. 80 %

• Spänningsförsörjning: 6 V-litiumbatteri (typ CR-P2)

• Effekt: 1,4 W

• Automatisk säkerhetsfrånkoppling efter beröring: 60 s

• Indikering nödvändigt batteribyte efter 3 vattenstötar.

• Skyddsklass styrning: IP 44

• Vattenanslutning kallt – höger

varmt – vänster

Godkännande och konformitet

Godkännandeförklaringen kan beställas på följande adress:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installation

Observera slanglängder och monteringsmåtten på utviknings­sida I.

Observera: Styrningen bör vara lättillgänglig.
Spola noggrant igenom rörledningarna före och efter

installationen (observera EN 806)!
Montera armatur, se utvikningssida I och II, fig. [1] till [9].

13

Ansluta armatur

Montera och ansluta hållare med styrning,

se utvikningssida II, fig. [10] till [14].

Montera vikt på duschslangen, se fig. [15].

Viktigt
Om en diskho av metall används måste diskbänken
anslutas till styrningen via potentialutjämningen med den
förmonterade gula kabeln för att den ska fungera som den
ska, se fig. [16].

För andra hoar måste den gula kabeln för potentialutjäm­ningen anslutas till annan lämplig metalldel.

Här gäller landspecifika villkor och lokala
föreskrifter.

Idrifttagning

För att undvika brännskador måste en ljummen
utgångstemperatur ställas in för blandaren.
Rekommenderad maximal temperatur: 38 °C, se

fig. [18].

Placera alltid utloppet ovanför hon för att undvika

vattenskador. Säkerställ fritt avlopp.
Sätta in batteri se utvikningssida II, fig. [17] till [20].
Ordningsföljden är viktig och skall följas.

Elektroniken bestämmer omgivningsförhållanden. Under
denna tid blinkar styrningens kontrollampa. Blandaren får inte
utlösas (ca. 1 minut).

Kontrollera att anslutningarna är täta.
Utför funktionskontroll, se fig. [21].
Ställa in Touch-parameter för omgivingförhållanden, se

utvikningssida III, fig. [22].

- Aktiveringen varierar till följd av omgivningstemperaturen

och luftfuktigheten.

- Touch-parameter: 5 högsta värde... 1 lägsta värde

- Risk för konstant flöde föreligger vid ett för högt värde.
Menyn startar genom att trycka knappen för minst tio

sekunder:

• Kontrollampan blinkar 1x.

• Senaste sparade värde visas med blinkningar, t.ex. 3x för

nivå 3 (fabriksinställning).

• Varje knapptryckning ökar värdet med ett steg.

• Inställd nivå visas med blinkning.

- Om ingen knapp trycks, signalerar kontrollampan ännu 2x

det inställda värdet. Sedan lyser kontrollampan permanent
och menyn lämnas. Senast inställt värde sparas.

Betjäning se utvikningssida III, fig. [23] och [26].
Vatten kan flöda utan att använda spaken genom att röra det

grå området, se fig. [23].

Anvisning: Aktivering endast genom hudkontakt.

Byt backventilen 08 565 mot 64 689 om genomflödet i touch­funktionen är för högt, se utvikningssida III, fig. [36] och
utvikningssida IV.

Omställning duschstråle se fig. [26].
Volymbegränsning, se fig. [27] och [28].
Rengöringsmode, se fig. [29].

Rengöringsmode aktiveras genom att man tar tag i och håller
fast utloppet i mer än 5 sekunder:

• Bekräftelse med en vattenstöt.

• Kontrollampan blinkar 2x i rengöringsmode (ca. 2 minuter)

till att börja med och 2x efter avslutat rengöringsmode.

Hygienspolning, se fig. [30].

Apparater med denna märkning hör inte hemma
bland hushållsavfallet, utan måste avfallshanteras
separat enligt gällande lands föreskrifter.
Avfallshantera batterierna enligt gällande lands
föreskrifter!

Hygienspolningen garanterar vattenhygienen om blandaren
inte används under en längre tid.
Starta genom att beröra utloppet och tryck därefter på
knappen på styrningen. Disktiden under den hygienspolning är
10 minut.

Om blandaren utlöses på nytt under denna tid stoppas
vattenflödet, den hygienspolningavbryts och måste
startas om.

Underhåll

Kontrollera och rengör alla delar, byt vid behov.

Stäng av kallvatten- och varmvattentillförseln.
Ta ur batteri och dra ur kontakter, se utvikningssida II, fig. [14]

och [19].
I. Patron, se utvikningssida III, fig. [31].

Monteringen sker i omvänd ordning. Kontrollera att tätningarna
sitter rätt vid montering av patronen. Skruva fast skruvarna och
dra åt växelvis.

II. Duschhandtag med backventil, se utvikningssida III, fig. [32].
Monteringen sker i omvänd ordning.
III. Batteri, se utvikningssida II, fig. [14] och [19].
Batteriet ska bytas ut senast 10 år efter idrifttagningen av blan-

daren.
Kontrollampan på styrningen och på blandaren visar när ett
batteri behöver bytas.
Blinksignalen sker när touch-funktionen används.
När blandarens laddningsnivå är låg blinkar kontrollampan och
vattenflödet startar med tre korta vattenstötar.

När blandaren är nästan urladdad blinkar kontrollampan och
vattenflödet stoppas efter tre korta vattenstötar.
När blandaren är urladdad blinkar kontrollampan och det rin­ner inget vatten.

Monteringen sker i omvänd ordning.
Beakta batteriets poler!

IV. Magnetventil, se utvikningssida III, fig. [33] och [34].
Monteringen sker i omvänd ordning.
V. Styrning, se utvikningssida III, fig. [33] till [35].
Monteringen sker i omvänd ordning.
VI. Backventil och sil, se utvikningssida III, fig. [36].
Monteringen sker i omvänd ordning.

Reservdelar

Se utvikningssida IV (* = extra tillbehör).

Skötsel

Skötseltips för denna blandare finns i den bifogade
skötselanvisningen.

Avfallshanteringsanvisningar

Störning Orsak Åtgärd

Vattnet rinner inte ut • Avbrott i vattentillförseln - Öppna avstängningsventiler/hörnventiler

Vattenflödet startar
inte efter beröring

Vattnet rinner
oavbrutet

Vattnet rinner
vid fel tidpunkt

Vattenmängd
för liten

• Avbrott i vattentillförseln

• Silen i magnetventilen igentäppt

• Magnetventil-stickförbindningen utan kontakt

• Magnetventilen defekt

• Ingen spänning

- Batteriet tomt

- Stickförbindningen utan kontakt

• Rengöringsmode aktivt

• Sensorer inte korrekt inställda för
omgivningsförhållanden

• Magnetventilen defekt

• Sensorer inte korrekt inställda för
omgivningsförhållanden

• Sensorer inte korrekt inställda för
omgivningsförhållanden

• Slangarna har kontakt

• Slangarna har förlängts

• Utlöser till följd av fukt

• Potentialutjämning saknas

• Armaturen är inte korrekt kalibrerad

• Mousseuren nedsmutsad

• Silen i magnetventilen förorenad

• Avstängningsventiler, hörnventiler inte helt
öppna

- Öppna avstängningsventiler/hörnventiler

- Rengör silen

- Anslut stickförbindningen

- Byte av magnetventil

- Byte av batteri

- Kontrollera kontaktanslutningarna

- Vänta i 2 minuter

- Öka touch-parameter (5 högsta värde...1 lägsta
värde)

- Byt ut magnetventilen

- Sänk touch-parameter (5 högsta värde...1 lägsta
värde)

- Sänk touch-parameter (5 högsta värde...1 lägsta
värde)

- Kontrollera kontakten och isolera vid behov

- Isolera förlängningsslangar

- Lägg inga fuktiga dukar på armaturen

- Anslut potentialutjämnning, se kapitel Installation

- Ta ur batteriet och sätt in det igen. Kontrollera igen
när kontrollampan slocknat

- Byt ut eller rengör mousseuren

- Rengör silen

- Öppna avstängningsventiler, hörnventiler helt,
kontrollera försörjningsledningar

14

DK

Sikkerhedsoplysninger

Dette produkt opfylder alle krav i de respektive
EU-direktiver.

• Installationen må kun foretages i frostsikre rum.

•Der må ikke sprøjtes vand direkte eller indirekte

på stikforbindelsen under rengøringen.

Anvendelsesområde

Kan anvendes med:

• trykbeholdere

• termisk/hydraulisk styrede gennemstrømningsvandvarmere
Anvendelse med trykløse beholdere (åbne vandvarmere)
er ikke mulig!

• GROHE Touch-funktionen til aktivering eller deaktivering
af vandstrømmen er baseret på princippet elektrisk
ladningsforskydning på metaloverflader. Hvis magnetventilen
er lukket ved touch-registrering, åbnes den, og hvis
magnetventilen allerede er åben, lukkes den.

Tekniske data

• Strømningstryk:
– min. 0,05 MPa
– anbefalet 0,1-0,5 MPa

• Systemdriftstryk: Maks. 1,0 MPa

• Testtryk 1,6 MPa

For at undgå, at støjgrænsen overskrides, monteres en
trykregulerende ventil, hvis hviletrykket overstiger 0,5 MPa.
Større trykforskelle mellem koldt- og varmtvandstilslutningen
skal undgås!

• Gennemstrømning ved 0,3 MPa strømningstryk
– Bruser: ca. 9 l/min.
– Mousseur: ca. 11 l/min.

• Temperatur ved varmtvandsindgang: maks. 70 °C
Anbefalet (energibesparende): 60 °C

• Termisk desinfektion mulig

• Omgivelsestemperatur: 4-40 °C

• Relativ luftfugtighed: maks. 80 %

• Spændingsforsyning: 6 V litiumbatteri (type CR-P2)

• Nominel effekt: 1,4 W

• Automatisk sikkerhedsfrakobling efter berøring: 60 s

• Varsling af nødvendig batteriudskiftning med 3 vandslag.

• Beskyttelsesklasse, styring: IP 44

• Vandtilslutning koldt - til højre

varmt - til venstre

Godkendelse og overensstemmelse

Overensstemmelseserklæringerne kan rekvireres på følgende
adresse:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica, Tyskland

Installation

Slangelængderne og montagemålene på foldeside I skal
overholdes.

Vigtigt: Styringen skal være let tilgængelig.

Skyl rørledningssystemet grundigt før og efter
installationen (overhold EN 806)!

Montering af armatur, se foldeside I og II, ill. [1] til [9].

15

Tilslutning af armatur

Montering og tilslutning af holder med styring se foldeside

II, ill. [10] til [14].

Montering af vægt på bruserslange se ill. [15].
Vigtigt

Hvis der anvendes metalkumme, skal vasken forbindes med
styringen ved hjælp af den formonterede gule ledning for
potentialudligning for at sikre funktionen, se ill. [16].

For potentialudligning af alle andre vaske skal den gule
ledning forbindes med en anden egnet metaldel.

De landsspecifikke betingelser og lokale forskrifter
skal overholdes

Ibrugtagning

For at undgå skoldninger skal en håndvarm
udgangstemperatur indstilles på blandingsbatteriet.
Anbefalet maksimale temperatur: 38 °C, se ill. [18].
For at undgå vandskader skal udløbet altid placeres
over vasken. Frit afløb skal sikres.

Indsæt batteri se foldeside II, ill. [17] til [20].
Det er vigtigt, at rækkefølgen overholdes.

Elektronikken beregner omgivelsesforholdene. Imens
blinker styringens kontrollampe. Armaturet må ikke udløses
(ca. 1 minut).

Kontroller, at tilslutningerne er tætte.
Kontrollér, at armaturet virker korrekt, se fig. [21].

Indstilling af touch-parametrene efter omgivelsesforholdene,

se foldeside III, ill. [22].

- Aktiveringen varierer efter omgivelsestemperatur
og luftfugtighed.

- Touch-parametre: 5 er højeste værdi... 1 er laveste værdi

- Hvis tallet er for højt, er der risiko for, at vandet løber
konstant.

Når der trykkes på tasten i mindst 10 sekunder, startes
menuen:

• Kontrollampen blinker 1 gang.

• Efterfølgende vises den sidst lagrede værdi blinkende,
f.eks. 3 gange for trin 3(fabriksindstilling).

• Hver gang der trykkes på tasten, øges værdien med et trin.

• Det valgte trin vises blinkende.

- Hvis der ikke trykkes på en tast, signalerer kontrollampen
2 gange den netop indstillede værdi. Derefter lyser lampen
permanent og menuen forlades. Den sidst valgte værdi
lagres.

Betjening se foldeside III, ill. [23] til [26].
Når de gråtonede områder berøres, kan der tappes vand

uden at aktivere håndtaget, se ill. [23].
Bemærk: Aktiveres kun ved hudkontakt.
Hvis gennemstrømningen i touch-funktionen er for stor, skal

kontraventilen 08 565 udskiftes med 64 689, se se foldeside
III, ill. [36] og se foldeside IV.

Omstilling af bruserstrålen se ill. [26].
Mængdebegrænsning, se ill. [27] og [28].
Rensemodus, se ill. [29].

Rensemodus aktiveres ved at holde om udløbstuden i mere
end 5 sekunder:

• Bekræftelse med et vandslag.

• I rensemodus (ca. 2 minutter) blinker kontrollampen 2 gange,
når denne modus starter, og 2 gange, når den ophører.

Hygiejneskylning, se ill. [30].

Apparater med denne betegnelse må ikke
bortskaffes sammen med almindeligt affald,
men skal bortskaffes separat i henhold til
de lokale forskrifter.
Batterier skal bortskaffes i henhold til de lokale
forskrifter!

Hygiejneskylningen skal sikre vandhygiejnen, når armaturet
ikke benyttes i længere tid.

Start ved at røre ved udløbstuden og derefter trykke på tasten
på styringen. Skylletiden under den hygiejneskylning er 10
minutter.

Hvis armaturet aktiveres i løbet af denne tid, standser
vandstrømmen, og den hygiejneskylning afbrydes og skal
startes forfra.

Vedligeholdelse

Kontroller alle dele, rens dem, og udskift dem evt.

Luk for koldt- og varmtvandstilførslen.
Tag batteriet ud, og afbryd stikforbindelserne,

se foldeside II, ill. [14] og [19].
I. Patron, se foldeside III, ill. [31].

Monteringen foretages i omvendt rækkefølge. Sørg for,
at pakningerne sidder korrekt, når patronen monteres.
Skru skruerne i, tilspænd dem skiftevis og ensartet.

II. Skyllebruser med kontraventil, se foldeside III, ill. [32].
Monteringen foretages i omvendt rækkefølge.

III. Batteri, se foldeside II, ill. [14] og [19].
Batteriet skal udskiftes senest 10 år efter ibrugtagning

af armaturet.
Hvis batteriet skal skiftes ud, signaleres dette med
kontrollampen på styringen og armaturet.
Signalet fremkommer, når touch-funktionen anvendes.
Ved lavt batteriniveau blinker kontrollampen, og vandet
begynder at løbe ud i tre korte stød.

Fejl Årsag Afhjælpning

Vandet løber ikke • Vandtilførslen er afbrudt - Åbn spærreventilerne/hjørneventilerne

Vandflow starter ikke
efter berøring

Vandet løber
uafbrudt

Vandet løber
utilsigtet

Vandmængden
er for lille

• Vandtilførslen er afbrudt

• Sien i magnetventilen er tilstoppet

• Magnetventilens stikforbindelse
har ikke kontakt

• Magnetventilen er defekt

• Ingen spænding

- Batteriet er afladet

- Stikforbindelsen har ikke kontakt

• Rensemodus aktiv

• Følermekanismen er ikke korrekt indstillet
efter omgivelsesforholdene

• Magnetventilen er defekt

• Følermekanismen er ikke korrekt indstillet
efter omgivelsesforholdene

• Følermekanismen er ikke korrekt indstillet
efter omgivelsesforholdene

• Slangerne rører ved hinanden

• Slangerne er forlænget

• Aktiveret af fugt

• Der er ikke skabt potentialudligning

• Armaturet er ikke korrekt kalibreret

• Mousseuren er snavset

• Sien i magnetventilen er snavset

• Spærreventiler/hjørneventiler er ikke
åbnet helt

Når batteriet er næsten helt afladet, blinker kontrollampen, og
vandet stopper med at løbe efter tre korte stød.
Når batteriet er afladet, blinker kontrollampen, og der løber
ikke vand.

Monteringen foretages i omvendt rækkefølge.
Vær opmærksom på batteriets poler!

IV. Magnetventil, se foldeside III, ill. [33] og [34].
Monteringen foretages i omvendt rækkefølge.

V. Styring, se foldeside III, ill. [33] til [35].
Monteringen foretages i omvendt rækkefølge.

VI. Kontraventil og si, se foldeside III, ill. [36].
Monteringen foretages i omvendt rækkefølge.

Reservedele

Se foldeside IV (* = specialtilbehør).

Pleje

Anvisninger på pleje af dette armatur kan findes i den
medfølgende plejevejledning.

Anvisninger vedrørende bortskaffelse

- Åbn spærreventilerne/hjørneventilerne

- Rens sien

- Sæt stikforbindelsen sammen

- Udskift magnetventilen

- Udskift batteriet

- Kontroller stikforbindelsen

- Vent 2 minutter

- Forhøj touch-parametret
(5 er højeste værdi...1 laveste værdi)

- Udskift magnetventilen

- Sænk touch-parametret
(5 er højeste værdi...1 laveste værdi)

- Sænk touch-parametret
(5 er højeste værdi...1 laveste værdi)

- Kontroller kontakten, og isoler den eventuelt

- Isoler forlængerslangerne

- Der må ikke lægges fugtige klude på armaturet

- Skab potentialudligning, se kapitlet Tilslutning af

armatur

- Tag batteriet ud, og sæt det ind igen. Kontroller
derefter atter, at den røde kontrollampe slukkes

- Udskift eller rens mousseuren

- Rens sien

- Åbn spærreventilerne/hjørneventilerne helt,
kontroller forsyningsledningerne

16

N

Sikkerhetsinformasjon

Dette produktet er i samsvar med kravene i de
respektive EU-direktivene.

• Må bare installeres i frostsikre rom.

• Stikkontakten må ikke utsettes for direkte eller indirekte

vannsprut i forbindelse med rengjøring.

Bruksområde

Kan brukes med:

• Trykkmagasiner

• Termisk/hydraulisk styrte varmtvannsberedere
Bruk med trykkfrie lagre (åpne varmtvannsbereder) er ikke mulig!

• GROHE Touch-funksjonen for å utløse eller slå av
vannstrømmen arbeider etter prinsippet om elektrisk
ladningsforskyvning på metalliske overflater. Hvis
magnetventilen er lukket ved Touch-registrering, blir det
åpnet. Er det allerede åpnet, blir det lukket.

Tekniske data

• Dynamisk trykk:
– min. 0,05 MPa
– anbefalt 0,1–0,5 MPa

• Driftstrykk maks. 1,0 MPa

• Kontrolltrykk 1,6 MPa

For å overholde støyverdiene monteres en reduksjonsventil
ved statisk trykk over 0,5 MPa. Monter en reduksjonsventil.

Unngå store trykkdifferanser mellom kaldt- og varmtvannstil­koblingen!

• Gjennomstrømning ved 0,3 MPa dynamisk trykk
– Dusj : ca. 9 l/min
– Mousseur: ca. 11 l/min

• Temperatur varmtvannsinngang: maks. 70 °C
Anbefalt (energisparing): 60 °C

• Termisk desinfeksjon mulig

• Omgivelsestemperatur: 4–40 °C

• Relativ luftfuktighet: maks. 80 %

• Spenningsforsyning: 6 V-litiumbatteri (type CR-P2)

• Nominell ytelse: 1,4 W

• Automatisk sikkerhetsutkobling etter berøring: 60 s

• Viser nødvendig batteriskift med 3 vannstøt.

• Kapslingsgrad styring: IP 44

• Vanntilkobling kaldt – høyre

varmt – til venstre

Godkjenning og samsvar

Samsvarserklæringen kan bestilles fra følgende adresse:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Installasjon

Vær oppmerksom på slangelengder og monteringsmål på
utbrettside I.

OBS! Styringen skal være godt tilgjengelig.
Spyl rørledningssystemet grundig før og etter

installeringen (følg EN 806)!
Montere armatur, se utbrettside I og II, fig. [1] til [9].

17

Tilkobling av armatur

Monter og koble til holder med styring, se utbrettside II,

fig. [10] til [14].

Monter vekt på dusjslangen, se fig. [15].

Viktig!
Ved bruk av oppvaskkum av metall må kummen kobles til

styreenheten med potensialutjevningen via den formonterte,
gule ledningen for å sikre riktig funksjon, se fig. [16].

For alle andre oppvaskkummer må ledningen til potensialut­jevningen være koblet til en annen, egnet metalldel.

Her må de nasjonale, spesifikke betingelsene og
lokale forskriftene følges.

Igangkjøring

For å unngå skålding må utgangstemperaturen i
blandeenheten stilles inn på en lunken temperatur.
Anbefalt maksimal temperatur: 38 °C, se bilde [18].
Posisjoner alltid tuten over kummen for å forebygge
vannskader.
Sørg for at avløpet er åpent.

Sett inn batteri se utbrettside II, fig. [17] til [20].
Det er viktig å overholde rekkefølgen.

Elektronikken finner omgivelsesbetingelsene. I løpet av denne
tiden blinker kontrollysene til styringen. Armaturen må ikke
utløses (ca. 1 minutt).

Kontroller at koblingene er tette.
Kontrollere riktig funksjon, se Fig. [21].
Stille inn Touch-parameterne til omgivelsesbetingelsene, se

utbrettside III, fig. [22].

- Utløsingen varierer på grunn av omgivelsestemperaturen
og luftfuktigheten.

- Touch-parameter: 5 høyeste verdi... 1 laveste verdi

- Ved en for høy verdi er det fare for konstant vannstrøm.

Ved å trykke på knappen i minst 10 sekunder, startes menyen:

• Kontrollyset blinker 1 gang.

• Deretter vises den siste verdien som var lagret med blinking,
f.eks. 3 ganger for trinn 3 (fabrikkinnstilling).

• Hvert videre trykk på knappen øker verdien med et trinn.

• Det innstilte trinnet vises med blinking.

- Når det ikke kommer noen flere tastetrykk, signaliserer
kontrollyset fortsatt 2 ganger den sist innstilte verdien.
Deretter lyser lampen kontinuerlig, og du går ut av menyen.
Den siste verdien som var stilt inn blir lagret.

Betjening se utbrettside III, fig. [23] til [26].
Ved å berøre områdene som vises grått, kan vann tappes

av uten å betjene håndgrepet, se fig. [23].
Merk: Utløsing kun med hudkontakt.
Hvis gjennomstrømningen til Touch-funksjonen er for høy, bytt

tilbakeslagsventil 08 565 med 64 689, se utbrettside III,
fig. [36] og utbrettside IV.

Omkobling dusjstråle se fig. [26].
Mengdebegrensning, se fig. [27] og [28].
Rengjøringsmodus, se fig. [29].

Rengjøringsmodus aktiveres ved å gripe og holde i tuten mer
enn 5 sekunder:

• Bekreftelse med et vannstøt.

• I rengjøringsmodus (ca. 2 minutter) blinker kontrollyset 2 ganger
ved starten og 2 ganger på slutten av rengjøringsmodusen.

Hygienespyling, se bilde [30].

Produkter som har denne klassifiseringen må ikke
kastes i husholdningsavfallet, men må kastes
kildesortert iht. nasjonale forskrifter.
Kast batterier i henhold til spesifikke, nasjonale
forskrifter!

Hensikten med hygienespylingen er å sikre vannhygienen hvis
armaturen ikke brukes på lang tid.

Start ved å berøre tuten og deretter trykke på tasten på
styreenheten. Den skylletiden under hygienespyling er 10
minutter.

Blir armaturen utløst på nytt i denne tiden, stopper
vannstrømmen, den hygienespyling avbrytes og må
startes på nytt.

Vedlikehold

Kontroller alle delene, rengjør og skift eventuelt ut.

Steng kaldt- og varmtvannstilførselen.
Ta ut batteri og koble fra pluggforbindelse, se utbrettside II,

fig. [14] og [19].
I. Patron, se utbrettside III, fig. [31].

Montering skjer i motsatt rekkefølge. Kontroller at tetningene
sitter riktig når patronen monteres. Skru inn skruene og stram
vekselvis.

II. Spyledusj med tilbakeslagsventil, se utbrettside III, fig. [32].
Montering skjer i motsatt rekkefølge.
III. Batteri, se utbrettside II, fig. [14] og [19].
Batteriet må skiftes ut senest 10 år etter at armaturen tas i bruk.
En nødvendig utskifting av batteri varsles med kontrollyset på

styreenheten og armaturen.
Varslingen skjer ved bruk av Touch-funksjonen.
Ved lav ladetilstand på batteriet blinker kontrollyset, og
vannstrømmen starter med tre korte vannstøt.

Feil Årsak Løsning

Vannet renner ikke • Vanntilførselen er avbrutt - Sperreventil/vinkelkran åpen

Vannstrømmen
starter ikke etter
berøring

Vannet renner
uavbrutt

Vannet renner
utilsiktet

For liten
vannmengde

• Vanntilførselen er avbrutt

• Silen i magnetventilen er tett

• Magnetventilens støpselforbindelse har
ikke kontakt

• Magnetventilen er defekt

• Ingen spenning

- Batteri tomt

- Ingen kontakt på støpselforbindelsen

• Rengjøringsmodus er aktiv

• Sensorikken er ikke stilt korrekt inn på
omgivelsesbetingelsene

• Magnetventilen er defekt

• Sensorikken er ikke stilt korrekt inn på
omgivelsesbetingelsene

• Sensorikken er ikke stilt korrekt inn på
omgivelsesbetingelsene

• Slangene berører hverandre

• Slangene ble forlenget

• Utløsning ved fuktighet

• Potensialutjevning er ikke opprettet

• Armaturen er ikke riktig kalibrert

• Skitten mousseur

• Silen i magnetventilen er skitten

• Stengeventil, vinkelkran ikke helt åpnet

Ved nesten utladet batteri blinker kontrollyset, og
vannstrømmen stopper etter tre korte vannstøt.
Ved utladet batteri blinker kontrollyset og det er ingen vann­strøm.

Montering skjer i motsatt rekkefølge.
Husk batteripolene!

IV. Magnetventil, se utbrettside III, fig. [33] og [34].
Montering skjer i motsatt rekkefølge.

V. Styring, se utbrettside III, fig. [33] til [35].
Montering skjer i motsatt rekkefølge.

VI. Tilbakeslagsventil og sil, se utbrettside III, fig. [36].
Montering skjer i motsatt rekkefølge.

Reservedeler

Se utbrettside IV (* = spesielt tilbehør).

Pleie

Informasjon om pleie av denne armaturen finnes i vedlagte
pleieveiledning.

Informasjon om kassering

- Sperreventil/vinkelkran åpen

- Rengjør silen

- Koble sammen støpselforbindelsen

- Skift ut magnetventilen

- Skift batteri

- Kontroller pluggforbindelsene

- Vente to minutter

- Øk Touch-parameter
( 5 høyeste verdi...1 laveste verdi)

- Skift ut magnetventilen

- Reduser Touch-parameter
(5 høyeste verdi...1 laveste verdi)

- Reduser Touch-parameter
(5 høyeste verdi...1 laveste verdi)

- Kontroller kontakt og isoler eventuelt

- Isoler forlengelsesslanger

- Ikke legg fuktige kluter på armaturen

- Opprette potensialutjevning, se kapittel Tilkobling

av armatur

- Fjern batteriet og sett det inn igjen. Kontroller
igjen etter at kontrollyset slukker

- Skift ut eller rengjør mousseuren

- Rengjør silen

- Åpne sperreventiler, vinkelkran helt, kontroller
forsyningsledninger

18

FIN

Turvallisuusohjeet

Tämä tuote vastaa asianomaisten EU-direktiivien
vaatimuksia.

• Asennuksen saa tehdä vain pakkaselta suojatuissa tiloissa.

• Puhdistettaessa pistoliittimeen ei saa ruiskuttaa vettä

suoraan tai epäsuorasti.

Käyttöalue

Käyttö on mahdollista:

• Painevaraajien kanssa

• Termisesti/hydraulisesti ohjattujen läpivirtauskuumentimien
kanssa

Käyttö ei ole mahdollista paineettomien varaajien
(avoimien vedenlämmittimien) yhteydessä!

• Vedentulon käynnistämiseen tai katkaisuun käytettävä
GROHE Touch -kosketustoiminto toimii metallipinnoilla
sähkövarauksen siirtymisen periaatteella. Jos magneettiventtiili
on kiinni, se avautuu Touch-kosketustunnistuksen yhteydessä,
ja jos magneettiventtiili on jo auki, se sulkeutuu tunnistuksen
yhteydessä.

Tekniset tiedot

• Virtauspaine:
– min. 0,05 MPa
– suositus 0,1–0,5 MPa

• Käyttöpaine maks. 1,0 MPa

• Koepaine 1,6 MPa

Jotta sallittuja meluarvoja ei ylitetä, on laitteeseen asennettava
paineenalennusventtiili lepopaineen ylittäessä 0,5 MPa.
Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä
on vältettävä!

• Läpivirtaus, kun virtauspaine on 0,3 MPa
– suihku: n. 9 l/min
– poresuutin: n. 11 l/min

• Lämpötila lämpimän veden tulossa: maks. 70 °C
Suositus (energian säästämiseksi): 60 °C

• Terminen desinfiointi mahdollinen

• Ympäristön lämpötila: 4–40 °C

• Suhteellinen ilmankosteus: maks. 80 %

• Virransyöttö: 6 V litiumparisto (tyyppi CR-P2)

• Nimellisteho: 1,4 W

• Automaattinen turvakatkaisu koskettamisen jälkeen: 60 s

• 3 vesipulssia ilmoittaa välttämättömästä paristojen vaihdosta.

• Ohjauksen suojaustapa: IP 44

• Vesiliitäntä kylmä – oikealla

lämmin – vasemmalla

Hyväksyntä ja vaatimustenmukaisuus

Vaatimustenmukaisuusvakuutukset voit tilata seuraavasta
osoitteesta:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Asennus

Huomaa kääntöpuolen sivulla I olevat letkujen pituudet
ja asennusmitat.

Huomio: Ohjausyksikköön on päästävä helposti käsiksi.
Huuhtele putkistot huolellisesti ennen ja jälkeen

asennuksen (EN 806 huomioitava)!
Hanan asennus, ks. kääntöpuolen sivu I ja II, kuvat [1]–[9].

Hanan liittäminen

Kannattimen ja ohjausyksikön asennus ja liittäminen, ks.

kääntöpuolen sivu II, kuvat [10]–[14].

Painon kiinnitys suihkuletkuun, ks. kuva [15].
Tärkeää

Jos käytössä on metalliallas, allas on toiminnan
varmistamiseksi yhdistettävä potentiaalintasausta varten
esiasennetulla keltaisella johdolla ohjausyksikköön,

ks. kuva [16].
Käytettäessä muita altaita keltainen johto
on potentiaalintasausta varten yhdistettävä
muuhun soveltuvaan metalliosaan.

Paristojen asennus, ks. kääntöpuolen sivu II,
kuvat [17] – [20].

Järjestys on tärkeä, ja sitä on noudatettava.

Elektroniikka määrittää ympäristöolosuhteet. Määrityksen
aikana ohjausyksikön merkkivalo vilkkuu. Hanaa ei saa
koskettaa (n. 1 minuuttiin).

Tarkista liitäntöjen tiiviys.
Toiminnan tarkastaminen, katso kuva [21].

Touch-kosketusparametrien säätäminen
ympäristöolosuhteisiin sopiviksi, ks. kääntöpuolen sivu III,
kuva [22].

- Laukaisu vaihtelee ympäristön lämpötilan ja ilmankosteuden

- Touch-kosketusparametrit: 5 korkeinta arvoa... 1 matalin arvo

- Liian korkeaan arvoon liittyy jatkuvan virtauksen vaara.
Valikko käynnistyy pitämällä näppäintä painettuna vähintään

10 sekuntia:

• Merkkivalo vilkkuu 1x.

• Sen jälkeen viimeksi muistiin tallennettu arvo ilmoitetaan

• Arvo kasvaa jokaisella näppäimen lisäpainalluksella yhden

• Välähdykset osoittavat säädetyn askeleen.

- Jos muita painikkeita ei paineta, merkkivalo ilmaisee vielä 2

Käyttö, ks. kääntöpuolen sivu III, kuvat [23]–[26].
Koskettamalla harmaana esitettyjä alueita vettä voidaan

ottaa avaamatta vipua, ks. kuva [23].
Ohje: Laukaisu vain ihokosketuksesta.
Mikäli Touch-kosketustoiminnon läpivirtaus on liian suuri,

vaihda takaiskuventtiili 08 565 venttiiliin 64 689,
ks. kääntöpuolen sivu III, kuva [36] ja kääntöpuolen sivu IV.

Suihkun vaihto, ks. kuva [26].
Virtausmäärän rajoitin, ks. kuvat [27] ja [28].
Puhdistustila, ks. kuva [29].

Aktivoi puhdistustila pitämällä juoksuputkea paikallaan yli
5 sekunnin ajan:

• Vahvistus tapahtuu vesipulssilla.

• Merkkivalo vilkkuu puhdistustilassa (n. 2 minuuttia) 2x

Tässä yhteydessä on noudatettava maakohtaisia
vaatimuksia ja paikallisia määräyksiä.

Käyttöönotto

Palovammojen välttämiseksi sekoittimen
lähtölämpötila on säädettävä kädenlämpöiseksi.
Suositeltu enimmäislämpötila: 38 °C, ks. kuva [18].
Juoksuputki on vesivahinkojen välttämiseksi
sijoitettava aina altaan yläpuolelle.
Varmista, että vesi pääsee poistumaan vapaasti.

mukaan.

välähdyksin, esim. 3x askeleelle 3 (tehdasasetus).

askeleen.

kertaa viimeksi asetetun arvon. Lopuksi valo palaa
tasaisesti, ja valikosta poistutaan. Viimeksi asetettu arvo
tallennetaan muistiin.

puhdistustilan alussa ja 2x puhdistustilan jälkeen.

19

Hygieniahuuhtelu, ks. kuva [30].

Tällä tunnuksella varustetut laitteet eivät kuulu
talousjätteiden joukkoon, vaan ne täytyy hävittää
erikseen maakohtaisten määräysten mukaan.
Hävitä paristot maakohtaisten määräysten mukaan!

Hygieniahuuhtelu takaa veden hygieenisyyden, kun hana
jätetään käyttämättä pidemmäksi ajaksi.
Käynnistä desinfiointi koskettamalla juoksuputkea ja
painamalla sen jälkeen ohjausnäppäintä. Hygieniahuuhtelu
huuhteluaika on 10 minuuttia

Jos hanaa painetaan tänä aikana uudelleen, virtaama
pysähtyy, hygieniahuuhtelu keskeytetään ja se on
aloitettava uudelleen.

Huolto

Tarkasta ja puhdista kaikki osat, vaihda tarvittaessa uusiin.

Sulje kylmän ja lämpimän veden tulo hanalle.
Irrota paristo ja pistoliitokset, ks. kääntöpuolen sivu II,

kuva [14] ja [19].
I. Säätöosa, ks. kääntöpuolen sivu III, kuva [31].

Osat asennetaan päinvastaisessa järjestyksessä. Kun asennat
säätöosan, huolehdi siitä, että tiivisteet ovat kunnolla
paikoillaan. Ruuvaa ruuvit paikoilleen ja kiristä ne vuorotellen.

II. Huuhtelusuihku takaiskuventtiilillä, ks. kääntöpuolen sivu
III, kuva [32].
Osat asennetaan päinvastaisessa järjestyksessä.

III. Paristo, ks. kääntöpuolen sivu II, kuva [14] ja [19].
Paristo on vaihdettava viimeistään 10 vuoden kuluttua hanan

käyttöönotosta.
Tarvittavasta paristojen vaihdosta kertoo ohjauksen ja hanan
merkkivalo.
Toimintailmoituksen voi katsoa kosketustoiminnon avulla.
Jos paristojen lataus on vähäinen, merkkivalo vilkkuu ja
virtaama käynnistyy kolmella lyhyellä vesisykäyksellä.

Häiriö Syy Korjaus

Vesi ei virtaa • Vedentulo katkennut - Avaa sulkuventtiilit/kulmaventtiillit

Veden virtaus
ei käynnisty
koskettamisen
jälkeen

Vesi virtaa tauotta • Magneettiventtiili viallinen

Vesi virtaa itsestään • Tunnistinlaitteistoa ei ole säädetty oikein

Vesimäärä liian
vähäinen

• Vedentulo katkennut

• Magneettiventtiilin siivilä tukossa

• Magneettiventtiilin pistoliittimen puuttuva
kosketus

• Magneettiventtiili viallinen

• Ei jännitettä

- Paristo tyhjä

- Pistoliittimen kosketushäiriö

• Puhdistustila aktivoitu

• Tunnistinlaitteistoa ei ole säädetty oikein
ympäristöolosuhteisiin

• Tunnistinlaitteistoa ei ole säädetty oikein
ympäristöolosuhteisiin

ympäristöolosuhteisiin

• Letkut koskettavat toisiaan

• Letkuja pidennettiin

• Laukaisu kosteudesta

• Potentiaalintasausta ei ole muodostettu

• Hanaa ei ole kalibroitu oikein

• Likainen poresuutin

• Magneettiventtiilissä oleva siivilä likaantunut

• Sulkuventtiili, kulmaventtiili ei kokonaan auki

Kun paristot ovat lähes tyhjiä, merkkivalo vilkkuu ja virtaama
pysähtyy kolmella lyhyellä vesisykäyksellä.
Kun paristot ovat tyhjiä, merkkivalo vilkkuu eikä vettä virtaa
lainkaan.
Osat asennetaan päinvastaisessa järjestyksessä.
Huomaa pariston oikea napaisuus!

IV. Magneettiventtiili, ks. kääntöpuolen sivu III, kuva [33] ja [34].
Osat asennetaan päinvastaisessa järjestyksessä.

V. Ohjausjärjestelmä, ks. kääntöpuolen sivu III, kuvat [33]–[35].
Osat asennetaan päinvastaisessa järjestyksessä.

VI. Takaiskuventtiili ja siivilä, ks. kääntöpuolen sivu III,
kuva [36].
Osat asennetaan päinvastaisessa järjestyksessä.

Varaosat

Ks. kääntöpuolen sivu IV (* = lisätarvike).

Hoito

Tämän laitteen hoitoa koskevat ohjeet on annettu mukana
olevassa hoito-oppaassa.

Hävitysohjeet

- Avaa sulkuventtiilit/kulmaventtiillit

- Puhdista siivilä

- Kytke pistoliitin kunnolla paikalleen

- Vaihda magneettiventtiili

- Vaihda paristo

- Tarkista pistoliitokset

- Odota 2 minuuttia

- Suurenna Touch-kosketusparametreja
(5 korkeinta arvoa...1 matalin arvo)

- Vaihda magneettiventtiili

- Pienennä Touch-kosketusparametreja
(5 korkeinta arvoa...1 matalin arvo)

- Pienennä Touch-kosketusparametreja
(5 korkeinta arvoa...1 matalin arvo)

- Tarkista kosketus ja eristä tarvittaessa

- Eristä jatkoletkut

- Älä aseta kosteita liinoja hanan päälle

- Muodosta potentiaalintasaus, katso luku Hanan

Liittäminen

- Irrota paristo, ja asenna se uudelleen. Kun
merkkivalo on sammunut, kokeile uudelleen

- Vaihda tai puhdista poresuutin

- Puhdista siivilä

- Avaa sulkuventtiili, kulmaventtiili kokonaan,
tarkista syöttöputket

20

PL

Informacje dotyczące bezpieczeństwa

Wyrób odpowiada wymaganiom zawartym
w odpowiednich dyrektywach UE.

• Montaż można wykonać tylko w pomieszczeniach zabezpie­czonych przed mrozem.

• Podczas czyszczenia złącze wtykowe nie może zetknąć się
bezpośrednio lub pośrednio z wodą.

Zakres zastosowania

Można używać z:

• podgrzewaczami ciśnieniowymi

• sterowanymi termicznie/hydraulicznie podgrzewaczami
przepływowymi

Użytkowanie z bezciśnieniowymi zasobnikami (pracującymi
w systemie otwartym podgrzewaczami wody) nie jest możliwe!

• Funkcja GROHE Touch służąca do uruchamiania lub
wyłączania strumienia wody działa na zasadzie przesunięcia
ładunków elektrycznych na metalowych powierzchniach. Gdy
przy rozpoznawaniu dotyku zawór elektromagnetyczny jest
zamknięty, zostanie on otwarty, natomiast jeśli zawór
elektromagnetyczny jest już otwarty, zostanie on zamknięty.

Dane techniczne

• Ciśnienie przepływu:
– min. 0,05 MPa
– zalecane 0,1–0,5 MPa

• ciśnienie robocze maks. 1,0 MPa

• ciśnienie kontrolne 1,6 MPa

Aby utrzymać niski poziom głośności armatury przy ciśnieniu sta­tycznym powyżej 0,5 MPa, należy zamontować reduktor ciśnienia.
Należy unikać większych różnic ciśnienia między wodą zimną a
ciepłą!

•Natężenie przepływu przy ciśnieniu przepływu 0,3 MPa
– Prysznic: ok. 9 l/min
– Perlator: ok. 11 l/min

• Temperatura na doprowadzeniu ciepłej wody: maks. 70 °C
Zalecana (energooszczędna): 60 °C

•Możliwa dezynfekcja termiczna

• Temperatura otoczenia: 4–40 °C

• Wilgotność względna powietrza: maks. 80%

• Napięcie zasilające: bateria litowa 6 V (typ CR-P2)

• Moc znamionowa: 1,4 W

• Automatyczne wyłączanie zabezpieczające po dotknięciu: 60 s

• Wskazywanie konieczności wymiany baterii przez 3
impulsowe wypływy wody.

• Stopień ochrony modułu sterowania: IP 44

• Przyłą

cze wody zimna – str. prawa

ciepła – str. lewa

Atesty i zgodność z normami

Deklaracje zgodności można uzyskać pod następującym adre­sem:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Montaż

Przestrzegać długości przewodów giętkich oraz wymiarów mon­tażowych podanych na stronie rozkładanej I.

Uwaga: Moduł sterowania powinien być łatwo dostępny.
Przed instalacją i po niej dokładnie przepłukać przewody

rurowe (przestrzegać EN 806)!
Montaż armatury, zob. strona rozkładana I i II, rys. [1] do [9].

21

Podłączanie armatury

Montaż i podłączanie uchwytu z układem sterowania,

zob. strona rozkładana II, rys. [10] do [14].

Montaż obciążnika do giętkiego przewodu prysznicowego,

zob. rys. [15].

Płytka sensoryczna musi zostać umieszczona na tworzywie
sztucznym lub powierzchni drewnianej. Należy uwzględnić
odstęp od powierzchni metalowej, zob. rys. [8].

Ważne
Dla zagwarantowania poprawnego działania zlewozmywaki
metalowe należy połączyć załączonym przewodem z
modułem sterowania w celu wyrównania potencjału, patrz

rys. [16].
W przypadku wszystkich innych zlewozmywaków przewód do
wyrównania potencjału musi zostać podłączony do innej
odpowiedniej części metalowej.

Należy w tym przypadku przestrzegać wszystkich
przepisów krajowych i lokalnych.

Uruchamianie

W celu uniknięcia oparzeń temperaturę wyjściową
jednostki mieszanej należy ustawić na temperaturę
ciała. Zalecana maksymalna temperatura: 38 °C,

zob. rys. [18].

Aby zapobiec rozlewaniu się wody, wylewkę należy
zawsze umieszczać nad zlewozmywakiem.

Zapewnić swobodny odpływ wody.
Montaż baterii zob. strona rozkładana II, rys. [17] do [20].
Kolejność jest ważna i należy jej przestrzegać.

Układ elektroniczny sprawdza warunki otoczenia. W tym czasie
będzie migała lampka kontrolna układu sterowania.

Nie wolno

uruchamiać armatury (ok. 1 min).

Sprawdzić szczelność połączeń.
Sprawdzanie prawidłowego działania, zobacz rys. [21].

Ustawianie parametrów systemu dotykowego odpowiednio

do warunków otoczenia, zob. strona rozkładana III, rys. [22].

-Czułość układu zmienia się zależnie od temperatury

otoczenia oraz wilgotności powietrza.

- Parametry systemu dotykowego: 5 wartość najwyższa... 1

wartość najniższa...

- W przypadku ustawienia wysokiej wartości istnieje

niebezpieczeństwo wypływu ciągłego.

Po naciśnięciu przycisku przez co najmniej 10 sekund zostanie
uruchomione menu:

• Lampka kontrolna mignie 1x.

• Następnie przez miganie zostanie zasygnalizowana ostatnio

zapisana wartość, np. 3x dla stopnia 3 (nastawa fabryczna).

• Każde kolejne naciśnięcie przycisku podwyższy wartość o

jeden stopień.

• Ustawiony stopień sygnalizowany jest miganiem.

-

Jeżeli nie dojdzie do naciśnięcia innego przycisku, lampka
kontrolna sygnalizuje jeszcze dwukrotnie ostatnio ustawioną
wartość. Lampka świeci następnie światłem stałym i
następuje wyjście z menu.

ustawiona wartość.

Obsługa zobacz strona rozkładana III, rys. [23] do [26].
Po dotknięciu przedstawionych na szaro obszarów można

uruchomić strumień wody bez konieczności użycia dźwigni,
zobacz rys. [23].

Wskazówka: Uruchomienie tylko po kontakcie ze skórą.
Gdyby przepływ przy funkcji dotykowej był za wysoki, należy
zamienić zawór zwrotny 08 565 na 64 689, zob. strona
rozkładana III, rys. [36] i strona rozkładana IV.

Przestawianie strumienia prysznicowego zobacz rys. [26].
Ogranicznik przepływu wody, zobacz rys. [27] i [28].
Tryb czyszczenia, zobacz rys. [29].

Chwycenie i przytrzymanie wylewki przez ponad 5 sekund

Zapisana zostanie ostatnio

powoduje aktywowanie trybu czyszczenia:

Urządzenia z tym oznaczeniem nie należą do
odpadów komunalnych, lecz muszą być osobno
utylizowane zgodnie z przepisami obowiązującymi w
poszczególnych krajach.
Baterie zasilające należy utylizować zgodnie
z przepisami krajowymi!

• Potwierdzenie przez jeden impulsowy wypływ wody.

• W trybie czyszczenia (ok. 2 minuty) lampka kontrolna miga
2x na początku i 2x po upływie czasu trybu czyszczenia.

Spłukiwanie higieniczne, zob. rys. [30].
Spłukiwanie higieniczne służy utrzymaniu higienicznego stanu
wody w przypadku dłuższego nieużywania armatury.

Uruchomienie następuje przez dotknięcie wylewki i naciśnięcie
przycisku na sterowniku.
Czas spłukiwania podczas
10 min.

Jeżeli w tym czasie zostanie ponownie uruchomiona
armatura, następuje zatrzymanie przepływu wody,

spłukiwanie higieniczne zostanie przerwana i należy ją

uruchomić ponownie.

spłukiwanie higieniczne wynosi

Konserwacja

Wszystkie części sprawdzić, wyczyścić, w razie potrzeby wymie­nić.

W przypadku niskiego poziomu naładowania baterii miga
lampka kontrolna, a przepływ wody rozpoczyna się trzema
impulsowymi wypłynięciami wody.
W przypadku rozładowania baterii miga lampka kontrolna, a
przepływ wody zatrzymuje się po trzech impulsowych
wypłynięciach wody.
W przypadku rozładowanej baterii miga lampka kontrolna, a
woda nie płynie.

Montaż w odwrotnej kolejności.
Przestrzegać polaryzacji baterii!

IV. Zawór elektromagnetyczny, patrz strona rozkładana III,
rys. [33] i [34].

Montaż w odwrotnej kolejności.

V. Sterowanie, zob. strona rozkładana III, rys. [33] do [35].
Montaż w odwrotnej kolejności.

VI. Zawór zwrotny i sitko, patrz strona rozkładana III, rys. [36].
Montaż w odwrotnej kolejności.

Zamknąć doprowadzenie zimnej i gorącej wody.
Wyjąć baterię i odłączyć połączenie wtykowe, zob. strona

rozkładana II, rys. [14] i [19].

Części zamienne

Zob. strona rozkładana IV (* = akcesoria).

I. Wkład, zob. strona rozkładana III, rys. [31].
Montaż w odwrotnej kolejności. Podczas montażu wkładu

zwrócić uwagę na prawidłowe osadzenie uszczelek. Wkręcić
śruby i na przemian równomiernie dociągnąć.

II. Prysznic spłukujący z zaworem zwrotnym, zob. strona
rozkładana III, rys. [32].

Pielęgnacja

Wskazówki dotyczące pielęgnacji armatury można znaleźć
wzałączonej instrukcji pielęgnacji.

Wskazówki dotyczące utylizacji

Montaż w odwrotnej kolejności.
III. Bateria, zob. strona rozkładana II, rys. [14] i [19].

Baterię zasilającą należy wymienić najpóźniej po upływie 10 lat
od rozpoczęcia eksploatacji armatury.

Konieczność wymiany baterii jest sygnalizowana lampką
kontrolną na sterowniku oraz na armaturze.
Sygnalizacja następuje przy korzystaniu z funkcji dotykowej.

Usterka Przyczyna Środki zaradcze
Woda nie płynie • Przerwanie dopływu wody - Otworzyć zawory odcinające/kątowe
Dotknięcie nie

uruchamia wypływu
wody

Woda płynie
nieprzerwanie

Woda płynie w sposób
niezamierzony

Zbyt mała ilość wody • Perlator zanieczyszczony

• Przerwanie dopływu wody

• Zatkane sitko w zaworze elektromagnetycznym

• Brak styku w złączu wtykowym zaworu
elektromagnetycznego

• Uszkodzony zawór elektromagnetyczny

• Brak napięcia

- Wyładowana bateria

- Brak styku w złączu wtykowym

•Włączony tryb czyszczenia

•Układ czujników nie jest prawidłowo ustawiony
dla danych warunków otoczenia

• Uszkodzony zawór elektromagnetyczny

•Układ czujników nie jest prawid
dla danych warunków otoczenia

•Układ czujników nie jest prawidłowo ustawiony
dla danych warunków otoczenia

• Przewody giętkie dotykają się

• Przewody giętkie zostały przedłużone

• Reakcja na wilgoć

• Brak wyrównania potencjału

• Armatura została niewłaściwie wykalibrowana

• Zanieczyszczone sitko w zaworze
elektromagnetycznym

• Zawory odcinające, zawory kątowe
niecałkowicie otwarte

łowo ustawiony

- Otworzyć zawory odcinające/kątowe

- Oczyścić sitko

-Wpiąć złącze wtykowe

- Wymienić zawór elektromagnetyczny

- Wymienić baterię

- Sprawdzić połączenia wtykowe

- Odczekać 2 minuty

- Podwyższyć parametry funkcji dotykowej
(5 wartość najwyższa...1 wartość najniższa)

- Wymienić zawór elektromagnetyczny

- Zmniejszyć parametry funkcji dotykowej
(5 wartość najwyższa...1 wartość najniższa)

- Zmniejszyć parametry funkcji dotykowej
(5 wartość najwyższa...1 wartość najniższa)

- Sprawdzić styk i w razie potrzeby zaizolować

- Zaizolować giętkie przewody przedłużające

- Nie kłaść na armaturze żadnych mokrych szmatek

- Zagwarantować wyrównanie potencjału, patrz rozdział

Montaż

-Wyjąć bateri
sprawdzić po zgaśnięciu czerwonej lampki kontrolnej

- Wymienić lub oczyścić perlator

- Oczyścić sitko

- Otworzyć całkowicie zawory odcinające, zawory
kątowe, sprawdzić przewody zasilające

ę i ponownie ją włożyć Ponownie

22

23

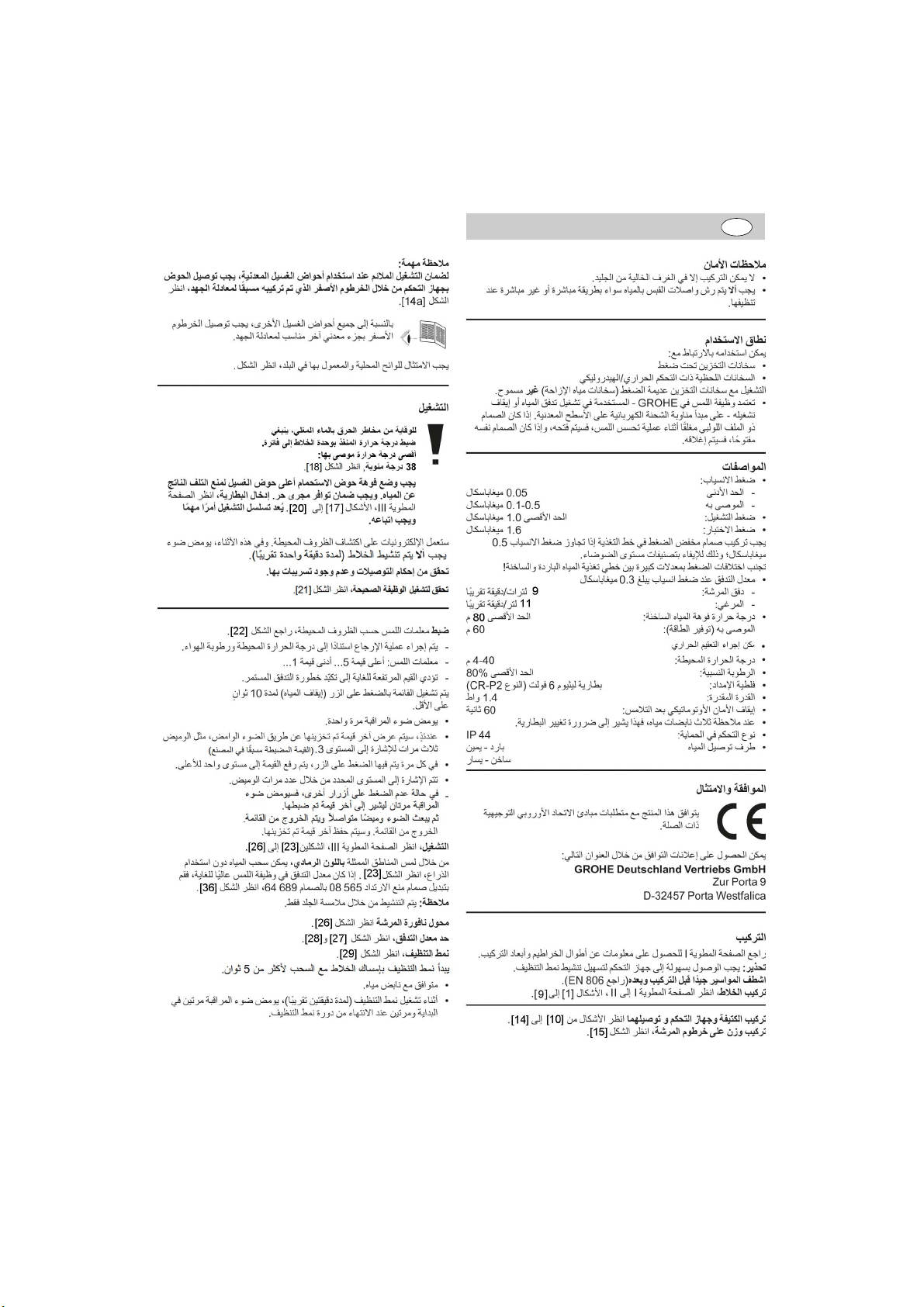

UAE

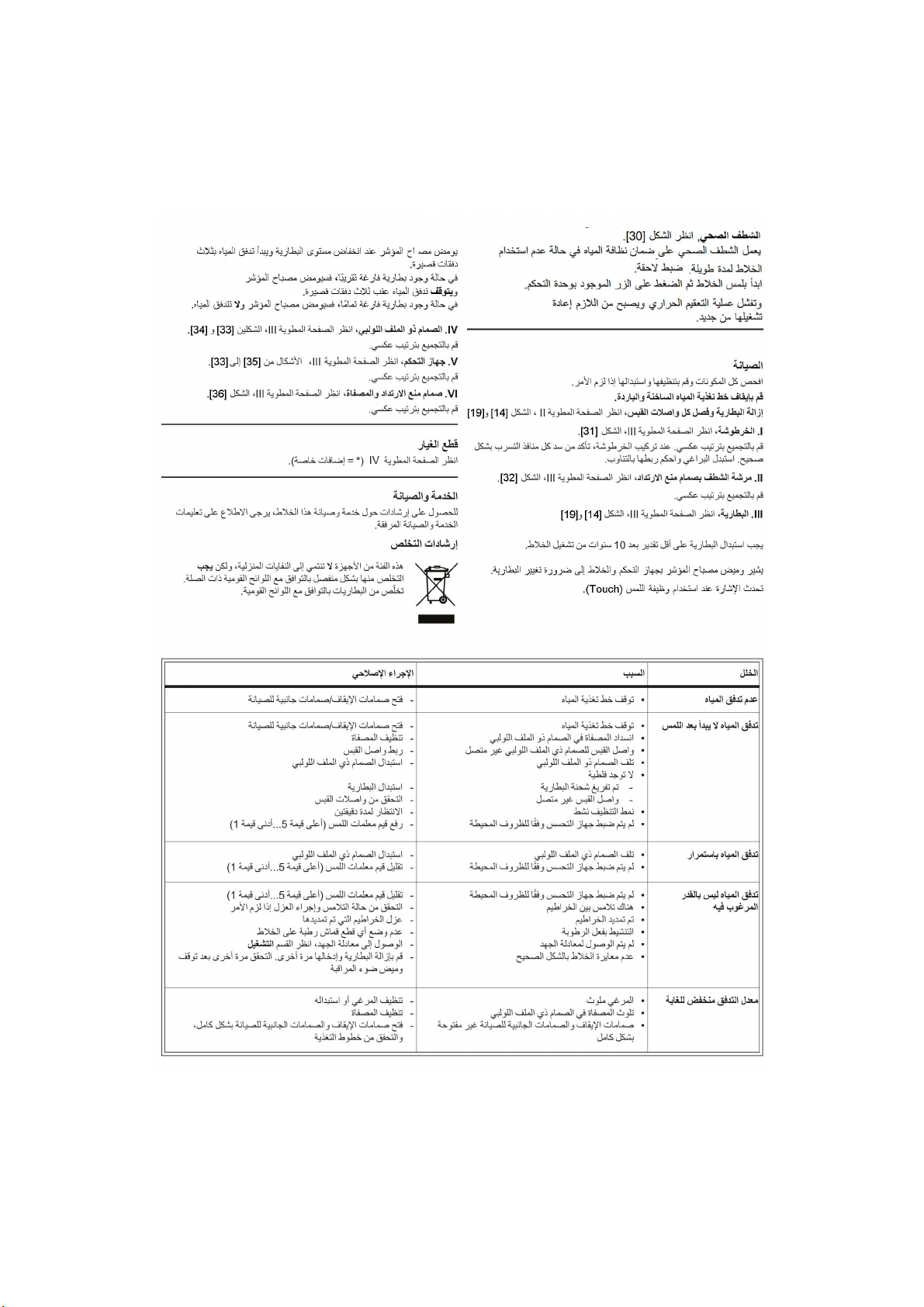

24

GR

Σύνδεση εξαρτημάτων

Αυτό το προϊόν πληροί τις προδιαγραφές
των αντίστοιχων οδηγιών της ΕΕ.

Τοπο θετ ήστε το στήριγμα με μονάδα ελέγχου και
συνδέστε το Βλέπε αναδιπλούμενη σελίδα II, εικ. [10]

Πληροφορίες ασφαλείας

• Η εγκατάσταση επιτρέπεται αποκλειστικά σε
προστατευμένους από τον παγετό χώρους.

• Κατά τον καθαρισμό, οι ακροδέκτες δεν πρέπει να έρθουν,
άμεσα ή έμμεσα, σε επαφή με νερό.

Πεδίο εφαρμογής

Η λειτουργία είναι δυνατή με:

• θερμοσίφωνες αποθήκευσης σε ατμοσφαιρική πίεση

• θερμικά/υδραυλικά ρυθμιζόμενους ταχυθερμοσίφωνες

Η λειτουργία με αποσυμπιεσμένους θερμοσίφωνες
αποθήκευσης (ανοιχτές συσκευές ετοιμασίας ζεστού νερού)

δεν είναι δυνατή!

• Η λειτουργία GROHE Touch για ενεργοποίηση ή

απενεργοποίηση της ροής νερού λειτουργεί βάσει της αρχής
της ηλεκτρικής μετατόπισης φορτίου σε μεταλλικές
επιφάνειες. Σε περίπτωση
είναι κλειστή μια μαγνητική βαλβίδα, τότε ανοίγει, ενώ εάν
η μαγνητική βαλβίδα είναι ήδη ανοιχτή, τότε κλείνει.

που κατά την αναγνώριση Touch

Τεχ νικά στοιχεία

• Πίεση ροής:
– ελάχ. 0,05MPa
– συνιστάται 0,1–0,5MPa

• Πίεση λειτουργίας μέγ. 1,0MPa

• Πίεση ελέγχου 1,6MPa

Για την τήρηση των ορίων των τιμών θορύβου, σε πιέσεις
ηρεμίας άνω των 0,5MPa πρέπει να τοποθετείται μια βαλβίδα
μείωσης της πίεσης.

Πρέπει να αποφεύγονται μεγαλύτερες διαφορές πίεσης μεταξύ
της παροχής κρύου και ζεστού νερού!

• Παροχή με πίεση ροής 0,3MPa

Ντους: περ. 9l/min

-

- Φίλτρο: περ. 11l/min

• Θερμοκρασία τροφοδοσίας ζεστού νερού: μέγ. 70 °C
Συνιστάται (εξοικονόμηση ενέργειας): 60 °C

• Η θερμική απολύμανση είναι δυνατή

• Θερμοκρασία περιβάλλοντος: 4–40 °C

• Σχετική ατμοσφαιρική υγρασία: μέγ. 80%

• Τροφοδοσία τάσης: Μπαταρία λιθίου 6V (τύπος CR-P2)

• Ονομαστική ισχύς:1,4W

• Αυτόματη διακοπή ασφαλείας μετά από επαφή: 60s

• Ένδειξη απαίτησης αντικατάστασης μπαταρίας με 3 ριπές
νερού.

• Βαθμός Προστασίας: IP 44

• Σύνδεση

νερού κρύο – δεξιά

ζεστό – αριστερά

Έγκριση και συμβατότητα

Τα πιστοποιητικά συμβατότητας μπορείτε να τα προμηθευθείτε
από την ακόλουθη διεύθυνση:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Εγκατάσταση

Λάβετε υπόψη τα μήκη σπιράλ, καθώς και τις διαστάσεις
εγκατάστασης στην αναδιπλούμενη σελίδα I.

Προσοχή: Η μονάδα ελέγχου θα πρέπει να βρίσκεται
σε σημείο με καλή πρόσβαση.

Ξεπλένετε το σύστημα σωληνώσεων σχολαστικά πριν και
μετά την εγκατάσταση (λαμβάνετε υπόψη το EN 806)!

Τοπο θετ ήστε τα εξαρτήματα, βλέπε αναδιπλούμενη σελίδα I

και II, εικ. [1] έως [9].

25

έως [14].

Τοπο θετ ήστε το βαρίδιο στο σπιράλ ντους βλέπε εικ. [15].
Σημαντικό

Για τη διασφάλιση της λειτουργίας σε περίπτωση χρήσης
μεταλλικών νεροχυτών, για τη δημιουργία ισοδυναμικής
σύνδεσης, ο νεροχύτης θα πρέπει να συνδέεται με τη
μονάδα ελέγχου μέσω του προεγκατεστημένου
καλωδίου, βλέπε εικ.[16].

Σε όλους τους άλλους νεροχύτες, το κίτρινο καλώδιο
ισοδυναμικής σύνδεσης πρέπει να συνδέεται σε ένα άλλο
κατάλληλο μεταλλικό αντικείμενο.

Θα πρέπει να τηρούνται οι όροι που ισχύουν στην
εκάστοτε χώρα και οι τοπικές διατάξεις.

Θέση σε λειτουργία

Για την αποφυγή εγκαυμάτων πρέπει να ρυθμίζετε
τη θερμοκρασία εξόδου του μίκτη σε χλιαρή
θερμοκρασία. Συνιστώμενη μέγιστη θερμοκρασία:

38 °C, βλέπε εικ.[18].

Για την αποφυγή ζημιών από το νερό, τοποθετείτε
την εκροή πάντα πάνω από το νεροχύτη.
∆ιασφαλίστε την ελεύθερη εκροή.

Εισαγάγετε την μπαταρία βλέπε αναδιπλούμενη σελίδα II,

εικ. [17] έως [20].

Είναι σημαντικό να

Το ηλεκτρονικό σύστημα υπολογίζει τις συνθήκες
του περιβάλλοντος. Κατά τη διάρκεια αυτής της διαδικασίας
αναβοσβήνει η λυχνία ελέγχου της μονάδας ελέγχου. Μην
ενεργοποιείτε τα εξαρτήματα (περ. 1 λεπτό).

Ελέγξτε τη στεγανότητα των συνδέσεων.
Ελέγξτε για σωστή λειτουργία, βλέπε εικ.[21].

Ρυθμίστε την παράμετρο Touch ανάλογα με τις συνθήκες του

περιβάλλοντος, βλέπε

- Η ενεργοποίηση ποικίλει ανάλογα με τη θερμοκρασία
περιβάλλοντος και την ατμοσφαιρική υγρασία.

- Παράμετρος Touch: 5 ανώτατη τιμή... 1 κατώτατη τιμή

- Κίνδυνος διαρκούς ροής σε περίπτωση μεγαλύτερης τιμής.

Με πάτημα του πλήκτρου για τουλάχιστον 10 δευτερόλεπτα
πραγματοποιείται είσοδος στο μενού:

• Η λυχνία ελέγχου αναβοσβήνει 1 φορά.

• Στη συνέχεια, εμφανίζεται αναβοσβήνοντας η τιμή
αποθηκεύτηκε τελευταία, π.χ. 3 φορές για το επίπεδο 3
(εργοστασιακή ρύθμιση).

• Με κάθε επόμενο πάτημα του πλήκτρου, η τιμή αυξάνεται
κατά ένα επίπεδο.

• Το ρυθμισμένο επίπεδο εμφανίζεται αναβοσβήνοντας.

- Αν δεν πατηθεί κάποιο άλλο κουμπί, τότε η λυχνία ελέγχου

υποδεικνύει για 2 ακόμα φορές την τιμή που ρυθμίστηκε
τελευταία. Στη
τερματίζεται. Αποθηκεύεται η τιμή που ρυθμίστηκε
τελευταία.

Χειρισμός βλέπε αναδιπλούμενη σελίδα III, εικ. [23] έως [26].
Με άγγιγμα των περιοχών που εμφανίζονται με γκρι χρώμα, είναι

δυνατή η λήψη νερού χωρίς να απαιτείται χειρισμός του μοχλού,
βλέπε εικ. [23].

Οδηγία: Η ενεργοποίηση πραγματοποιείται αποκλειστικά
με επαφή με το δέρμα

Σε περίπτωση που η παροχή είναι υπερβολικά υψηλή στη
λειτουργία Touch, αντικαταστήστε τη βαλβίδα ανεπίστροφης ροής
08 565 με την 64 689, βλέπε αναδιπλούμενη σελίδα III, εικ. [36]
και αναδιπλούμενη σελίδα IV.

Αλλαγή ντους βλέπε εικ. [26].
Αναστολέας ροής, βλέπε εικ.[27] και [28].
Κατάσταση λειτουργίας καθαρισμού, βλέπε εικ. [29].

Κρατώντας και μπλοκάροντας την εκροή για περισσότερο από
5 δευτερόλεπτα, ενεργοποιείται
καθαρισμού:

• Ως επιβεβαίωση ακολουθεί μία ριπή νερού.

• Στην κατάσταση λειτουργίας καθαρισμού (περ. 2 λεπτά),

τηρείται η σειρά.

αναδιπλούμενη σελίδα II, εικ. [22].

συνέχεια, ανάβει παρατεταμένα και το μενού

.

η κατάσταση λειτουργίας

κίτρινου

που

ηλυχνία ελέγχου αναβοσβήνει 2 φορές κατά την έναρξη και 2

Οι συσκευές με αυτήν τη σήμανση δεν θα πρέπει να
απορρίπτονται με τα οικιακά απορρίμματα, αλλά
πρέπει να απορρίπτονται ξεχωριστά, σύμφωνα
με τις ισχύουσες διατάξεις.
Απορρίπτετε τις μπαταρίες σύμφωνα με τις
διατάξεις της χώρας σας!

φορές μετά την ολοκλήρωση της κατάστασης λειτουργίας
καθαρισμού.

Πλύση υγιεινής, βλέπε εικ. [30].
Η πλύση υγιεινής χρησιμεύει για την εξασφάλιση της υγιεινής
του νερού σε περίπτωση μη χρήσης των εξαρτημάτων για
μεγάλο χρονικό διάστημα.
Εκκίνηση με άγγιγμα της εκροής και στη συνέχεια πάτημα του
πλήκτρου στον έλεγχο.
Η διάρκεια πλύσης της Πλύση υγιεινής 10 λεπτό.

Αν τα εξαρτήματα ενεργοποιηθούν εκ νέου κατά τη
διάρκεια αυτής της διαδικασίας, τότε σταματά η ροή νερού,
διακόπτεται η Πλύση υγιεινής και πρέπει να ξεκινήσει εκ
νέου.

Συντήρηση

Ελέγχετε, καθαρίζετε και, εφόσον απαιτείται, αντικαθιστάτε
όλα τα εξαρτήματα.

Κλείστε την παροχή κρύου και ζεστού νερού.
Αφαιρέστε την μπαταρία και αποσυνδέστε τις συνδέσεις
ακροδέκτη, βλέπε αναδιπλούμενη σελίδα ΙΙ, εικ. [14] και [19].

I. Μηχανισμός, βλέπε αναδιπλούμενη σελίδα III, εικ. [31].
Ακολουθήστε την αντίστροφη σειρά για τη συναρμολόγηση.
Κατά την τοποθέτηση του μηχανισμού, φροντίστε για τη
τοποθέτηση των μονώσεων. Βιδώστε τις βίδες και συσφίξτε
τις διαδοχικά.

II. Κεφαλή πλύσης με βαλβίδα ανεπίστροφης ροής,

βλέπε αναδιπλούμενη σελίδα III, εικ. [32].
Ακολουθήστε την αντίστροφη σειρά για τη συναρμολόγηση.

III. Μπαταρία, βλέπε αναδιπλούμενη σελίδα ΙΙ, εικ. [14]
και [19].
Η μπαταρία θα πρέπει να αντικαθίσταται το αργότερο 10 χρόνια
μετά τη θέση των εξαρτημάτων σε

Αν απαιτείται αντικατάσταση της μπαταρίας, αυτό
σηματοδοτείται στη λυχνία ελέγχου του ελέγχου και στα
εξαρτήματα.

Βλάβη Αιτία Αντιμετώπιση
∆εν παρατηρείται

ροή νερού
∆εν παρατηρείται

εκκίνηση της ροής
νερού μετά το
άγγιγμα

Το νερό ρέει
αδιάκοπα

Το νερό ρέει ακούσια • Ο αισθητήρας δεν έχει ρυθμιστεί σωστά

Μειωμένη ροή • Βρώμικο φίλτρο

λειτουργία.

• ∆ιακόπηκε η τροφοδοσία νερού - Ανοίξτε τις βαλβίδες διακοπής λειτουργίας/

• ∆ιακόπηκε η τροφοδοσία νερού

• Το φίλτρο της μαγνητικής βαλβίδας έχει

βουλώσει

• Απουσία επαφής των ταχυσυνδέσμων
μαγνητικής βαλβίδας

• Η μαγνητική βαλβίδα έχει υποστεί βλάβη

• ∆εν υπάρχει τάση

- Αποφορτισμένη μπαταρία

- Απουσία επαφής των ακροδεκτών

• Κατάσταση λειτουργίας καθαρισμού ενεργή

• Ο αισθητήρας δεν έχει ρυθμιστεί σωστά σε
σχέση με τις συνθήκες περιβάλλοντος

• Η μαγνητική βαλβίδα έχει υποστεί βλάβη

• Ο αισθητήρας δεν έχει ρυθμιστεί σωστά

σε σχέση με τις συνθήκες περιβάλλοντος

σε σχέση

• Τα σπιράλ έρχονται σε επαφή μεταξύ τους

• Έχει τοποθετηθεί προέκταση των σπιράλ

• Ενεργοποίηση λόγω υγρασίας

• ∆εν δημιουργείται δυναμική σύνδεση

• Τα εξαρτήματα δεν έχουν βαθμονομηθεί

• Το φίλτρο της μαγνητικής βαλβίδας είναι

• Οι βαλβίδες διακοπής λειτουργίας και οι

με τις συνθήκες περιβάλλοντος

σωστά

βρώμικο

γωνιακές βαλβίδες δεν είναι πλήρως ανοικτές

Η σηματοδότηση εκτελείται μέσω της λειτουργίας Touch.
Αν η κατάσταση φόρτισης της μπαταρίας είναι χαμηλή, τότε
αναβοσβήνει η λυχνία ελέγχου και η ροή νερού ξεκινά με τρία
σύντομα πλήγματα νερού.
Αν η στάθμη της μπαταρίας είναι
αναβοσβήνει η λυχνία ελέγχου και η ροή νερού σταματά μετά
από τρία σύντομα πλήγματα νερού.

Αν η μπαταρία έχει αδειάσει, τότε αναβοσβήνει η λυχνία
ελέγχου και δεν ρέει καθόλου νερό.

Ακολουθήστε την αντίστροφη σειρά για τη συναρμολόγηση.
Τηρ είτ ε την πολικότητα της μπαταρίας!

IV. Μαγνητική βαλβίδα, βλέπε
εικ. [33] και [34].

Ακολουθήστε την αντίστροφη σειρά για τη συναρμολόγηση.
V. Μονάδα ελέγχου, βλέπε αναδιπλούμενη σελίδα III, εικ. [33]

έως [35].
Ακολουθήστε την αντίστροφη σειρά για τη συναρμολόγηση.

VI. Βαλβίδα ανεπίστροφης ροής και φίλτρο,

βλέπε αναδιπλούμενη σελίδα III, εικ. [36].
Ακολουθήστε την αντίστροφη σειρά για τη συναρμολόγηση.

Ανταλλακτικά

Βλέπε αναδιπλούμενη σελίδα IV (* = πρόσθετος εξοπλισμός).

σωστή

Φροντίδα

Για οδηγίες σχετικά με τη φροντίδα των εξαρτημάτων,
ανατρέξτε στις συνημμένες οδηγίες φροντίδας.

Οδηγίες σχετικά με την απόρριψη

γωνιακές βαλβίδες

- Ανοίξτε τις βαλβίδες διακοπής λειτουργίας/
γωνιακές βαλβίδες

- Καθαρίστε το φίλτρο

- Συνδέστε τους ακροδέκτες

- Αντικαταστήστε τη μαγνητική βαλβίδα

- Αντικαταστήστε την μπαταρία

- Ελέγξτε τις συνδέσεις των ακροδεκτών

- Περιμένετε 2 λεπτά

- Αυξήστε
(5 ανώτατη τιμή...1 κατώτατη τιμή)

- Αντικαταστήστε τη μαγνητική βαλβίδα

- Μειώστε την παράμετρο Touch
(5 ανώτατη τιμή...1 κατώτατη τιμή)

- Μειώστε την παράμετρο Touch
(5 ανώτατη τιμή...1 κατώτατη τιμή)

- Ελέγξτε την επαφή και, εφόσον απαιτείται, μονώστε

την

- Μονώστε τα σπιράλ προέκτασης

- Μην

τοποθετείτε υγρά πανιά στα εξαρτήματα

- ∆ημιουργήστε μια ισοδυναμική σύνδεση, βλέπε
κεφάλαιο Σύνδεση εξαρτημάτων

- Αφαιρέστε την μπαταρία και τοποθετήστε την ξανά.
Ελέγξτε εκ νέου αφού σβήσει η λυχνία ελέγχου

- Αντικαταστήστε ή καθαρίστε το φίλτρο

- Καθαρίστε το φίλτρο

- Ανοίξτε πλήρως τις βαλβίδες διακοπής λειτουργίας

και τις γωνιακές βαλβίδες, ελέγξτε τους αγωγούς
παροχής

πάρα πολύ χαμηλή, τότε

αναδιπλούμενη σελίδα III,

την παράμετρο Touch

26

CZ

Bezpečnostní informace

Tento výrobek splňuje požadavky příslušných
směrnic EU.

• Instalace smí být provedena jen v místnostech chráněných
před mrazem.

•Při čištění se zásuvný konektor v žádném případě nesmí
přímo či nepřímo postříkat vodou.

Oblast použití

Provoz je možný s:

• tlakovými zásobníky

• tepelně/hydraulicky řízenými průtokovými ohřívači

Provoz s beztlakovými zásobníky (otevřenými zařízeními
na přípravu teplé vody) není možný!

• Funkce GROHE Touch ke spouštění nebo vypínání toku
vody pracuje na principu posunu elektrického náboje
na kovových površích. Pokud je při rozpoznání dotyku
magnetický ventil zavřený, otevře se; pokud je již otevřený,
naopak se zavře.

Technické údaje

• Proudový tlak:
– min. 0,05 MPa
– doporučeno 0,1–0,5 MPa

• Provozní tlak max. 1,0 MPa

• Zkušební tlak 1,6 MPa

K dodržení hodnot hluku je při statickém tlaku vyšším než
0,5 MPa třeba namontovat redukční ventil.
Je nutné zabránit vyšším tlakovým rozdílům mezi připojením
studené a teplé vody!

•Průtok při proudovém tlaku 0,3 MPa
– sprcha: cca 9 l/min
– perlátor: cca 11 l/min

• Teplota na vstupu teplé vody: max. 70 °C
Doporučeno (pro úsporu energie): 60 °C

• Je možno provádět termickou dezinfekci

• Teplota okolního prostředí: 4–40 °C

• Relativní vlhkost: max. 80 %

• Napájecí napětí: 6V lithiová baterie (typ CR-P2)

• Jmenovitý výkon: 1,4 W

• Automatické bezpečnostní vypnutí po dotyku: 60 s

• Indikace potřebné výměny baterie 3 hydraulickými rázy.

• Druh el. ochrany řízení: IP 44

• Přípojka vody studená – vpravo

teplá – vlevo

Atest a shoda

Prohlášení o shodě si lze vyžádat na následující adrese:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalace

Dodržujte délky hadic a montážní rozměry uvedené na skládací
straně I.

Pozor: řízení by mělo být snadno přístupné.
Potrubní systém před a po instalaci důkladně

propláchněte (dodržujte normu EN 806)!
Namontujte armaturu, viz skládací strana I a II, obr. [1] až [9].

27

Připojte armaturu

Namontujte a připojte držák s řízením, viz skládací strana II,

obr. [10] až [14].

Na sprchovou hadici namontujte závaží, viz obr. [15].
Důležité

Aby mohla být garantována správná funkčnost při použití
kovových dřezů, musí být dřez k potenciálovému
vyrovnání připojen předmontovaným žlutým kabelem
s řízením, viz obr. [16].

U všech ostatních dřezů musí být k potenciálovému vyrovnání
žlutý kabel připojen k jiné vhodné kovové části.

Zde dodržujte podmínky v místě instalace a místní
předpisy.

Uvedení do provozu

Abyste se neopařili, je nutné nastavit výchozí
teplotu směšovací jednotky na vlažnou teplotu.
Doporučená maximální teplota: 38 °C, viz obr. [18].
Výtokové hrdlo umisťujte vždy nad dřez, předejdete
tím hmotným škodám.
Zajistěte volný odtok.

Vložte baterii, viz skládací strana II, obr. [17] až [20].
Bezpodmínečně dodržujte uvedené pořadí.

Elektronika zjistí podmínky okolního prostředí. Během toho
bliká kontrolka řízení. Nespouštějte armaturu (asi 1 minutu).

Zkontrolujte těsnost přípojek.
Zkontrolujte správnou funkci, viz obr. [21].
Nastavte parametry Touch na podmínky okolního prostředí,

viz skládací strana III, obr. [22].

- Spuštění se liší v závislosti na teplotě a vlhkosti vzduchu
okolního prostředí.

- Parametr Touch: 5 - nejvyšší hodnota... 1 - nejnižší hodnota

-U příliš vysoké hodnoty hrozí nebezpečí, že voda poteče
trvale.

Stisknutím tlačítka alespoň na 10 sekund otevřete nabídku:

• Kontrolka 1x blikne.

• Blikání poté ukáže naposledy uloženou hodnotu, např.
3 bliknutí pro stupeň 3 (nastavení z výroby).

• Každým dalším stisknutím tlačítka zvýšíte hodnotu o jeden
stupeň.

• Zvolený stupeň je indikován blikáním.

- Pokud znovu nezmáčknete tlačítko, signalizuje kontrolka
ještě 2x naposledy nastavenou hodnotu. Poté bude svítit
trvale a menu se opustí. Uložena zůstane naposledy
nastavená hodnota.

Obsluha viz skládací strana III, obr. [23] až [26].
Dotykem v šedě vyznačených zónách lze pustit vodu bez

ovládání pákou, viz obr. [23].
Upozornění: Spuštění pouze dotykem pokožky.
Pokud je průtok vody ovládaný funkcí Touch příliš velký,

vyměňte zpětnou klapku 08 565 za klapku 64 689, viz skládací
strana III, obr. [36] a skládací strana IV.

Přenastavení paprsků ze sprchy, viz obr. [26].
Omezení množství, viz obr. [27] a [28].
Režim čištění, viz obr. [29].

Uchopením a držením výtokového hrdla na více než 5 vteřin
aktivujete režim čištění:

• Potvrzení hydraulickým rázem.

• V režimu čištění (cca 2 minuty) blikne kontrolka 2x na
začátku a 2x po ukončení režimu čištění.

Hygienické vyplachování, viz obr. [30].

Přístroje s tímto označením nepatří do domovního
odpadu, tyto je nutno ve smyslu ekologických
předpisů příslušné země odevzdat do tříděného
sběru odpadních surovin.
Baterii zlikvidujte podle předpisů platných ve vaší
zemi.

Hygienické vyplachování slouží pro zajištění hygieny
vodovodního zařízení, když není armatura delší dobu
používána.

Spuštění dotknutím výtokového hrdla a následným stisknutím
tlačítka na ovládání. Doba proplachování během hygienické 10
minutu.

Pokud se armatura během této dobu znovu uvolní,
zastaví se tok vody, hygienické vyplachování se přeruší
a musí být spuštěna znovu.

Údržba

Všechny díly zkontrolujte, vyčistěte a podle potřeby vyměňte.

Uzavřete přívod studené a teplé vody.
Vyjměte baterii a odpojte zásuvné spojení, viz skládací

strana II, obr. [14] a [19].
I. Kartuše, viz skládací strana III, obr. [31].

Montáž probíhá v obráceném pořadí. Při montáži kartuše
dbejte na správné nasazení těsnění. Našroubujte šrouby
adokříže je pevně dotáhněte.

II. Dřezová sprcha se zpětnou klapkou, viz skládací
strana III, obr. [32].
Montáž probíhá v obráceném pořadí.

III. Baterie, viz skládací strana II, obr. [14] a [19].
Baterii je nutno vyměnit nejpozději do 10 let po uvedení arma­tury do provozu.

Potřebnou výměnu baterie signalizuje kontrolka na ovládání a
na armatuře.
Signalizace následuje využitím dotykové funkce.

Závada Příčina Odstranění

Voda neteče •Přerušený přívod vody - Otevřete uzavírací ventily / rohové ventily

Tok vody není po
kontaktu spuštěn

Voda nepřetržitě
vytéká

Voda vytéká
samovolně

Příliš malé množství
vytékající vody

•Přerušený přívod vody

• Ucpané sítko magnetického ventilu

• Zásuvný konektor magnetického ventilu
nemá kontakt

• Vadný magnetický ventil

• Systém je bez el. napětí

- Vybitá baterie

- Zásuvný konektor nemá kontakt

•Režim čištění aktivní

•Snímače nejsou správně nastaveny
na podmínky okolního prostředí

• Vadný magnetický ventil

•Snímače nejsou správně nastaveny
na podmínky okolního prostředí

•Snímače nejsou správně nastaveny
na podmínky okolního prostředí

• Hadice se dotýkají

• Hadice byly prodlouženy

• Inicializace v důsledku vlhkosti

• Potenciálové vyrovnání není vytvořené

• Armatura není správně kalibrována

•Znečištěný perlátor

•Znečištěné sítko v magnetickém ventilu

• Nedostatečně otevřené uzavírací, rohové
ventily

Při nízkém stavu nabití baterie bliká kontrolka a tok vody se
spustí třemi krátkými proudy vody.
Pokud je baterie téměř nabitá, bliká kontrolka a tok vody se po
třech krátkých proudech vody zastaví.
Pokud je baterie nabitá, bliká kontrolka a neteče žádná voda.

Montáž probíhá v obráceném pořadí.
Dodržte správné pólování baterie!

IV. Magnetický ventil, viz skládací strana III, obr. [33] a [34].
Montáž probíhá v obráceném pořadí.

V. Řízení, viz skládací strana III, obr. [33] až [35].
Montáž probíhá v obráceném pořadí.

VI. Zpětná klapka a sítko, viz skládací strana III, obr. [36].
Montáž probíhá v obráceném pořadí.

Náhradní díly

Viz skládací strana IV (* = zvláštní příslušenství).

Ošetřování

Pokyny k ošetřování této armatury jsou uvedeny v přiloženém
návodu k údržbě.

Pokyny k likvidaci

-Otevřete uzavírací ventily / rohové ventily

-Vyčistěte sítko

- Spojte zásuvný konektor

-Vyměňte magnetický ventil

-Vyměňte baterii

- Zkontrolujte zásuvné kontakty

-Vyčkejte 2 minuty

- Zvyšte parametr Touch
(5 - nejvyšší hodnota ... 1 - nejnižší hodnota)

-Vyměňte magnetický ventil

- Snižte parametr Touch
(5 - nejvyšší hodnota ... 1 - nejnižší hodnota)

- Snižte parametr Touch
(5 - nejvyšší hodnota ... 1 - nejnižší hodnota)

- Zkontrolujte a podle potřeby odizolujte kontakt

- Odizolujte prodlužovací hadice

- Nepokládejte na armaturu mokrý hadr

- Vytvořte potenciálové vyrovnání, viz kapitola

Připojte armaturu

- Baterii vyjměte a zase vložte. Až kontrolka zhasne,
zkontrolujte, zda byla závada odstraněna.

-Vyměňte nebo vyčistěte perlátor

-Vyčistěte sítko

-Plně otevřete uzavírací/rohové ventily, zkontrolujte
přívodní vedení

28

H

Biztonsági információk

Ez a termék megfelel a vonatkozó EU-jogszabályok
követelményeinek.

• A berendezés felszerelését csak fagymentes helyiségekben
szabad végezni.

• Tisztításkor a dugaszoló csatlakozót tilos közvetlenül vagy
közvetve vízsugárnak kitenni.

Felhasználási terület

Az üzemeltetés az alábbiakkal történik:

• nyomásálló tartályok,

• termikus/hidraulikus vezérlésű átfolyó-rendszerű
vízmelegítők.

Nyomás nélküli melegvíztárolókkal (nyílt üzemű vízmelegítőkkel)
nem működtethető!

• A vízfolyás megindítására vagy elzárására szolgáló GROHE
Touch funkció a fémes felületeken végbemenő elektromostöltés­eltolás elvén működik. Ha az érintés felismerésekor a
mágnesszelep zárva van, akkor kinyílik. Ha viszont a
mágnesszelep ilyenkor nyitva van, akkor zár.

Műszaki adatok

• Áramlási nyomás:
– min. 0,05 MPa
– javasolt 0,1–0,5 MPa

• Üzemi nyomás max. 1,0 MPa

• Vizsgálati nyomás 1,6 MPa

A zajértékek betartásának érdekében 0,5 MPa feletti nyugalmi
nyomás esetén a betápláló vezetékbe nyomáscsökkentőt kell
beépíteni.
Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb
nyomáskülönbséget!

• Átfolyás 0,3 MPa áramlási nyomásnál
– zuhany: kb. 9 l/perc
– perlátor: kb. 11 l/perc

•Hőmérséklet a meleg víz befolyónyílásánál: max. 70 °C
Javasolt (energiatakarékos): 60 °C

•Termikus fertőtlenítés lehetséges

• Környezeti hőmérséklet: 4–40 °C

• Levegő relatív páratartalma: max. 80%

• Tápfeszültség: 6 V-os lítium elem (CR-P2 típus)

• Névleges teljesítmény: 1,4 W

• Automatikus biztonsági lekapcsolás az érintés után: 60 s

• Az elemcsere szükségességét 3 vízimpulzus jelzi.

• Vezérlés védelmi szintje: IP 44

• Csővezeték-csatlakozás hideg–jobb

meleg–bal

Engedélyezés és megfelelőség

A megfelelőségi nyilatkozatok a következő címről rendelhetők
meg:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Felszerelés

Ügyeljen az I. kihajtható oldalon található tömlőhosszakra és
beépítési méretekre.
Figyelem: A vezérlésnek könnyen hozzáférhető helyen kell
lennie.

A csővezetéket a szerelés előtt és után is alaposan öblítse
át (ügyeljen a EN 806 szabványra)!
Szerelje fel a szerelvényt, lásd az I.–II. kihajtható oldalon

lévő [1]–[9] ábrát.

29

A szerelvény csatlakoztatása

Szerelje fel a tartót a vezérléssel és csatlakoztassa, lásd a

II. kihajtható oldalon lévő [10]–[14] ábrát.

Szerelje rá a súlyt a zuhanytömlőre, lásd a [15] ábrát.
Fontos

Fémtálca használata esetén, a működés biztosítása
érdekében, a potenciálkiegyenlítés miatt a tálcát az előszerelt
sárga vezeték segítségével össze kell kötni a vezérléssel,

lásd a [16] ábrát.
Minden egyéb tálca esetén a potenciálkiegyenlítés miatt a sárga
vezetéket egy másik megfelelő fémrészhez kell csatlakoztatni.

Eközben be kell tartani az adott országban érvényes
feltételeket és előírásokat.

Üzembe helyezés

A forrázás elkerülése érdekében a keverőegység
kilépő hőmérsékletét langyosra kell beállítani.
Javasolt maximális hőmérséklet: 38 °C, lásd [18].

ábra.

A vízkárok elkerülése érdekében a kifolyót mindig
a tálca fölé állítsa. Biztosítsa a víz szabad elfolyását.

Helyezze be az elemet, lásd II. kihajtható oldalon lévő [17]–[20]

ábrát.

A sorrend fontos, és azt be kell tartani.

Az elektronika figyelembe veszi a környezeti feltételeket. Ez idő
alatt villog a vezérlés ellenőrzőlámpája.

szabad kioldani (kb. 1 percig).

Ellenőrizze a csatlakozások tömítettségét.
Ellenőrizze a megfelelő működést (ld. a [21]. ábrát).

Állítsa be az érintési paramétereket a környezeti feltételeknek

megfelelően, lásd a III. kihajtható oldalon lévő [22] ábrát.

- A kioldás a környezeti hőmérsékletnek és a levegő
páratartalmának függvényében változik.

- Érintési paraméter: 5 legnagyobb érték... 1 legkisebb érték

- Túl nagy érték esetén fennáll az állandó vízfolyás veszélye.

Ha az gombot legalább 10 másodpercre megnyomja, elindul a
menü:

• Az ellenőrzőlámpa egyszer felvillan.

• Ezt követően először villogás útján megjelenik a tárolt érték,
pl. 3x a 3. fokozat esetén (gyári beállítás).

• A gomb minden további megnyomásával az érték egy fokozattal
nő.

• A beállított fokozatot villogás jelzi.

-

Ha további gomb megnyomására nem kerül sor, az
ellenőrzőlámpa még kétszer a legutoljára beállított értéket
jelzi ki. A készülék végül tartós kijelzésre vált át, majd a
rendszer kilép a menüből.

tárolódik.

Kezelés, lásd a III. kihajtható oldalon lévő [23]–[26] ábrát.
A szürke színnel jelzett terület megérintésével a kar működtetése

nélkül engedhet vizet, lásd a [23] ábrát.
Megjegyzés: Kioldás csak bőrrel való érintkezés esetén.
Ha az átfolyó mennyiség a Touch funkció esetén túl nagy, cserélje

ki a 08 565 típusú visszafolyásgátlót 64 689 típusúra, lásd a III.
kihajtható oldalon lévő [36] ábrát. és a IV. kihajtható oldalon lévő.

Zuhanysugár átállítása, lásd a [26] ábrát.
Mennyiségkorlátozás, lásd a [27] és [28] ábrát.
Tisztítási üzemmód, lásd a [29] ábrát.

A tisztítási üzemmód aktiválásához ragadja meg a kifolyót, és
tartsa kézben több mint 5 másodpercig:

• Az aktiválást egy vízimpulzus jelzi.

• Tisztítási üzemmódban (kb. 2 perc) az ellenőrzőlámpa az
üzemmód elején és végén kétszer felvillan.

Az utoljára beállított érték

A szerelvényt nem

Higiéniai öblítés, lásd [30]. ábra.

Az ezen jelzéssel ellátott készülékek nem helyezhetők
a háztartási hulladékba, hanem az adott országban
érvényes előírások szerint szelektálva kell gyűjteni
azokat.
Az elemeket az adott országban érvényes előírások
szerint ártalmatlanítsa!

A higiéniai öblítés a vízhigiénia biztosítását szolgálja abban az
esetben, ha a szerelvényt hosszabb időre használaton kívül
helyezik.

Kezdje a kifolyó megérintésével, majd nyomja le a gombot a
vezérlésen. A

Ha ez alatt az idő alatt a szerelvény ismét aktiválódik, a
vízáramlás leáll, a
elölről kell kezdeni.

higiéniai öblítés idő 10 perc.

higiéniai öblítés pedig megszakad, és

Karbantartás

Ellenőrizze, tisztítsa meg és szükség esetén cserélje ki az összes
alkatrészt.

Zárja el a hideg és a meleg víz vezetékét.
Vegye ki az elemet és a kösse le a dugaszoló csatlakozókat,

lásd a II. kihajtható oldalon lévő [14] é [19] ábrát.
I. Betét, lásd a III. kihajtható oldalon lévő [31] ábrát.

Az összeszerelést fordított sorrendben végezze el. A betét
beszerelése során figyeljen a tömítések helyes illeszkedésére.
A csavarokat csavarozza be és felváltva húzza meg.

II. Öblítőzuhany visszafolyásgátlóval, lásd a III. kihajtható
oldalon lévő [32] ábrát.

Az összeszerelést fordított sorrendben végezze el.
III. Elem, lásd a II. oldalon lévő [14] é [19] ábrát.

Az elemet legkésőbb 10 évvel a szerelvény üzembe helyezése
után ki kell cserélni.

A lemerülés határán lévő elem esetén az ellenőrzőlámpa villog,
és a vízáramlás három rövid löket után megszűnik.
Lemerült elem esetén az ellenőrzőlámpa villog, és nem folyik a
víz.

Az összeszerelést fordított sorrendben végezze el.
Ügyeljen az elem polaritására!

IV. Mágnesszelep, lásd a III. kihajtható oldalon lévő [33] és [34]
ábrát.

Az összeszerelést fordított sorrendben végezze el.
V. Vezérlés, lásd a III. kihajtható oldalon lévő [33]–[35] ábrákat.

Az összeszerelést fordított sorrendben végezze el.
VI. Visszafolyásgátló és szűrő, lásd a III. kihajtható oldalon

lévő [36] ábrát.
Az összeszerelést fordított sorrendben végezze el.

Pótalkatrészek

Lásd az IV. kihajtható oldalt (* = speciális tartozékok).

Ápolás

A szerelvény ápolására vonatkozó utasításokat a mellékelt ápolási
útmutató tartalmazza.

Ártalmatlanításra vonatkozó utasítások

A vezérlésen és a szerelvényen található ellenőrzőlámpák jelzik,
ha elemcserére van szükség.
A kijelzés a Touch funkció használatával történik.
Az elem alacsony töltöttsége esetén az ellenőrzőlámpa villog, és
a vízáramlás három rövid lökettel indul.

Zavar Oka Elhárítása

Nem folyik a víz • A vízellátás megszakadt - Nyissa meg az elzárószelepeket/sarokszelepeket

A vízáramlás nem
indul meg az érintés
után

A víz megszakítás
nélkül folyik

A vízfolyás magától
megindul

A vízmennyiség
túl kevés

• A vízellátás megszakadt

• A mágnesszelepben található szűrő eltömődött

• A mágnesszelep dugaszoló csatlakozója nem
érintkezik

• A mágnesszelep meghibásodott

• Nincs feszültség

- Az elem lemerült

- A dugaszoló csatlakozó nem érintkezik

• A tisztítási üzemmód aktív

• Az érzékelő nincs beállítva a környezeti
feltételeknek megfelelően

• A mágnesszelep meghibásodott

• Az érzékelő nincs beállítva a környezeti
feltételeknek megfelelően

• Az érzékelő nincs beállítva a környezeti
feltételeknek megfelelően

• A tömlők érintkeznek

• A tömlők hosszabbak lettek

•Működés nedvesség hatására

• Nincs biztosítva a potenciálkiegyenlítés

• A szerelvény nincs megfelelően kalibrálva

• A perlátor szennyeződött

• A mágnesszelepben található szűrő
szennyező

• Elzárószelepek, sarokszelepek nincsenek
teljesen nyitva

dött

- Nyissa meg az elzárószelepeket/sarokszelepeket

- Tisztítsa meg a szűrőt

- Nyomja össze a dugaszoló csatlakozót

- Cserélje ki a mágnesszelepet

- Cserélje ki az elemet

- Ellenőrizze a dugaszoló csatlakozókat

- Várjon 2 percet

- Növelje az érintési paramétert
(5 legnagyobb érték...1 legkisebb érték)

- Cserélje ki a mágnesszelepet

- Csökkentse az érintési paramétert
(5 legnagyobb érték...1 legkisebb érték)

- Csökkentse az érintési paramétert
(5 legnagyobb érték...1 legkisebb érték)

- Ellenőrizze az érintkezést, és adott esetben biztosítsa
a szigetelést

- Szigetelje a hosszabbító tömlőket

- Ne tegyen nedves kendőt a szerelvényre

- Biztosítsa a potenciálkiegyenlítést, lásd az

A szerelvény csatlakoztatása

- Vegye ki az elemet, majd ismét helyezze vissza.
Miután kialszik az ellenőrzőlámpa, próbálkozzon újra

- Cserélje ki vagy tisztítása meg a perlátort

- Tisztítsa meg a szűrőt

- Nyissa ki teljesen az elzárószelepeket,
sarokszelepeket, ellenőrizze a tápvezetékeket

30

P

Informações de segurança

Este produto corresponde às exigências
das respectivas directivas da UE.

• A instalação apenas pode ser efectuada
em compartimentos anti-congelantes.

• Durante a limpeza, a ficha de ligação não pode,
directa ou indirectamente, apanhar salpicos de água.

Área de aplicação

O funcionamento é possível com:

• Termoacumuladores de pressão

• Esquentadores de água instantâneos com comando
térmico/hidráulico

O funcionamento com reservatórios sem pressão
(esquentadores abertos) não é possível!

• A função Touch da GROHE para activação ou corte do caudal
de água trabalha segundo o princípio da transferência
da carga eléctrica em superfícies metálicas. Durante a
identificação Touch, se a electroválvula estiver fechada ela
é aberta, se a electroválvula já estiver aberta ela é fechada.

Dados técnicos

• Pressão de caudal:
– mín. 0,05 MPa
– recomendado 0,1–0,5 MPa

• Pressão de serviço máx. 1,0 MPa

• Pressão de teste 1,6 MPa

Para cumprimento dos valores de ruído em caso de pressões
estáticas acima dos 0,5 MPa deve montar-se um redutor
de pressão.
Devem ser evitadas grandes diferenças de pressão
entre a ligação da água fria e a ligação da água quente!

• Caudal com 0,3 MPa pressão de caudal
– Chuveiro: aprox. 9 l/min
– Emulsor: aprox. 11 l/min

• Temperatura do abastecimento de água quente: máx. 70 °C
Recomendado (poupança de energia): 60 °C

• Possibilidade de desinfecção térmica

• Temperatura ambiente: 4–40 °C

• Humidade relativa do ar: máx. 80%

• Alimentação de corrente eléctrica: bateria de lítio de 6V

• Potência nominal: 1,4W

• Corte automático de segurança depois do toque: 60 seg.

• Indicação de substituição necessária da bateria através
de 3 jactos de água.

• Tipo de protecção do comando: IP 44

• Ligação da água fria – à direita

(Tipo CR-P2)

quente – à esquerda

Licença e conformidade

As declarações de conformidade podem ser solicitadas
no seguinte endereço:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalação

Respeitar o comprimento das bichas, bem como as medidas
de montagem na página desdobrável I.

Atenção: o comando deverá estar bem acessível.
Antes e após a instalação, lavar bem o sistema

de tubagens (respeitar a norma EN 806)!
Montar a misturadora, ver a página desdobrável I e II,

fig. [1] a [9].

Ligar a misturadora

Montar o suporte com comando e ligar ver página

desdobrável II, fig. [10] a [14].

Montar o peso na bicha de chuveiro, ver fig. [15].
Nota importante

Se forem utilizados lava-loiças metálicos, a banca terá
de ser ligada ao comando através do cabo amarelo pré-

-montado para a ligação equipotencial, de modo a garantir
o funcionamento, ver fig. [16].

Em todos os outros lava-loiças é necessário que o cabo
amarelo seja ligado a outra peça de metal adequada para
a ligação equipotencial.

Nesse sentido, devem ser respeitadas as
condições específicas do país e as
regulamentações locais.

Colocação em funcionamento

Para evitar queimaduras, deve ajustar a
temperatura de saída da unidade misturadora para
uma temperatura morna. Temperatura máxima
recomendada: 38 °C, ver fig. [18].
Para evitar danos provocados pela água, posicionar
sempre a bica sobre o lava-loiça.

Garantir o livre escoamento.
Colocar a bateria ver página desdobrável III, fig. [17] a [20].
A sequência é importante e deve ser cumprida.

O dispositivo electrónico detecta as condições ambientais.
Durante este tempo, pisca a luz de controlo do comando. A
misturadora não pode ser acionada (aprox. 1 minuto).

Verificar a estanqueidade das ligações.
Verificar o funcionamento correto, ver fig. [21].
Ajuste dos parâmetros Touch às condições ambientais,

ver página desdobrável III, fig. [22].

- A activação varia com base na temperatura ambiente

e na humidade do ar.

- Parâmetros Touch: valor mais elevado: 5... valor mais baixo: 1

- Em caso de um valor demasiado elevado, existe o perigo

de funcionamento contínuo.

Pressionando a tecla no mínimo, durante 10 segundos, é
iniciado o menu:

• A luz de controlo pisca 1 vez.

• Em seguida, o último valor salvo é indicado pela luz

a piscar, por ex. 3 vezes para o nível 3 (regulação de
fábrica).

• De cada vez que a tecla é pressionada, o valor aumenta

um nível.

• O nível ajustado é indicado pela luz a piscar.

- Se não premir mais a tecla, a luz de controlo ainda sinaliza

2x o último valor definido. De seguida, ocorre uma luz
permanente e sai-se do menu. O último valor ajustado é
memorizado.

Manuseamento ver página desdobrável III, fig. [23] a [26].
Ao tocar nas áreas representadas a cinzento, a água pode

ser tirada sem accionar o manípulo, ver fig. [23].
Nota: activação apenas através do contacto com a pele.
Se o caudal for demasiado elevado na função Touch,

substituir a válvula anti-retorno 08 565 pela 64 689, ver página
desdobrável III, fig. [36] e página desdobrável IV.

Inversor do jacto de chuveiro ver fig. [26].
Limitação da quantidade, ver fig. [27] e [28].
Modo de limpeza, ver fig. [29].

O modo de limpeza será ativado ao tocar e segurar na bica
por mais do que 5 segundos:

• Confirmação através de um jacto de água.

• No modo de limpeza (aprox. 2 minutos), a luz de controlo

pisca 2 vezes no início e 2 vezes após decurso do modo
de limpeza.

31

Lavagem higiénica, ver fig. [30].

Os aparelhos com esta identificação não devem
ser misturados com o lixo doméstico e têm
obrigatoriamente de ser eliminados à parte, de
acordo com as regulamentações específicas do país.
Eliminar a bateria de acordo com as
regulamentações específicas do país!

A lavagem higiénica serve para garantia de higiene da água
em caso de não utilização prolongada da misturadora.
O início é feito ao tocar na bica e ao premir de seguida a tecla
no controle. O tempo de lavagem durante a lavagem higiénica
é de 10 minutos.

Se a misturadora for novamente acionada durante este
período, o caudal de água para, a lavagem higiénica será
interrompida, devendo ser reiniciada.

Manutenção

Verificar, limpar e se necessário substituir todas as peças.

Fechar a entrada de água fria e de água quente.
Remover a bateria e desligar os conectores, ver a página

desdobrável II, fig. [14] e [19].
I. Cartucho, ver página desdobrável III, fig. [31].

Montagem na sequência inversa. Ao montar o cartucho,
certifique-se de que as juntas ficam devidamente assentes.
Enroscar os parafusos e apertá-los alternadamente.

II. Chuveiro extraível com válvula anti-retorno, ver página
desdobrável III, fig. [32].

Montagem na sequência inversa.
III. Bateria, ver página desdobrável II, fig. [14] e [19].
A bateria deverá ser substituída, o mais tardar, 10 anos após

a colocação em funcionamento da misturadora.

Uma substituição necessária da bateria é sinalizada na luz de
controlo do controle e na misturadora.
A sinalização é feita ao utilizar a função Touch.
Em caso de um estado de carga reduzido da bateria, a luz de
controlo pisca e o caudal de água é iniciado com três
descargas curtas de água.

Avaria Causa Solução

A água não corre • Abastecimento de água interrompido - Abrir válvulas de corte/torneiras de corte

O fluxo de água
não é iniciado
depois do toque

A água não pára
de correr

A água corre
inadvertidamente

Quantidade de água
demasiado reduzida

• Abastecimento de água interrompido

• O filtro da electroválvula está entupido

• Ficha de ligação da electroválvula sem
contacto

• Electroválvula com defeito

• Sem tensão

- Bateria vazia

- Ficha de ligação sem contacto

• Modo de limpeza activo

• Sensor ajustado incorrectamente
às condições ambientais

• Electroválvula com defeito

• Sensor ajustado incorrectamente
às condições ambientais

• Sensor ajustado incorrectamente
às condições ambientais

• Os tubos flexíveis tocam-se

• O comprimento dos tubos flexíveis
foi aumentado

• Activação através da humidade

• Ligação equipotencial não foi estabelecida

• A misturadora não está correctamente
calibrada

• Emulsor sujo

• Filtro na electroválvula sujo

• Válvulas de corte, torneiras de corte não
estão completamente abertas

Em caso de uma bateria quase descarregada, a luz de
controlo pisca e o caudal de água para com três descargas
curtas de água.
No caso de uma bateria descarregada, a luz de controlo pisca

e a água não corre.
Montagem na sequência inversa.
Atenção à polaridade da bateria!

IV. Electroválvula, ver página desdobrável III, fig. [33] e [34].
Montagem na sequência inversa.
V. Comando, ver página desdobrável III, fig. [33] a [35].
Montagem na sequência inversa.
VI. Válvula anti-retorno e filtro, ver página desdobrável III,

fig. [36].
Montagem na sequência inversa.

Peças sobresselentes

Ver página desdobrável IV (* = acessório especial).

Conservação

As instruções de conservação desta misturadora podem ser
consultadas no manual de conservação em anexo.

Indicações para eliminação

- Abrir válvulas de corte/torneiras de corte

- Limpar o filtro

- Encaixar a ficha de ligação

- Substituir a electroválvula

- Substituir a bateria

- Verificar fichas

- Aguardar 2 minutos

- Aumentar os parâmetros Touch
(valor mais elevado: 5 ...valor mais baixo: 1)

- Substituir a electroválvula

- Reduzir os parâmetros Touch
(valor mais elevado: 5 ...valor mais baixo: 1)

- Reduzir os parâmetros Touch
(valor mais elevado: 5 ...valor mais baixo: 1)

- Verificar o contacto e, se necessário, isolar

- Isolar os tubos flexíveis da extensão

- Não colocar panos húmidos sobre a misturadora

- Estabelecer ligação equipotencial, ver capítulo

Ligar a misturadora

- Remover a bateria e voltar a colocá-la. Verificar
novamente assim que a luz de controlo se apaga

- Substituir ou limpar emulsor

- Limpar o filtro

- Abrir completamente as válvulas de corte e as
torneiras de corte, verificar cabos de alimentação

32

TR

Bataryanın bağlanması

Bu ürün ilgili AB direktiflerinin şartlarına uygundur.

Braketi, kumanda ile birlikte monte edin ve bağlayın bkz.

Güvenlik bilgileri

• Montaj ancak donmaya karşı emniyetli odalarda yapılabilir.

•Priz bağlantısını temizlemek için doğrudan veya dolaylı

olarak su püskürtmeyin.

Kullanım sahası

Aşağıda belirtilenlerle kullanılması mümkündür:

• Basınçlı hidroforlar

• Termik/hidrolik kontrollü şofbenler
Basınçsız ısıtıcılarla (açık sıcak su hazırlayıcı) çalıştırmak
mümkün değildir!

• Su akışını devreye sokmaya veya durdurmaya yarayan
GROHE dokunmatik fonksiyonu, metalik yüzeylerde farklı
yük kayması prensibine göre çalışır. Dokunmatik
algılamasında solenoid valf kapalıysa açılır, solenoid valf
zaten açıksa kapatılır.

Teknik veriler

• Akış basıncı:
– min. 0,05 MPa
– tavsiye edilen 0,1–0,5 MPa

• İşletme basıncı maks. 1,0 MPa

• Kontrol basıncı 1,6 MPa

Gürültü değerlerine sadık kalmak için 0,5 MPa’nın üzerindeki
statik basınçlarda bir basınç düşürücü takılmalıdır.

Soğuk ve sıcak su bağlantıları arasında yüksek basınç
farklılıklarından kaçının!

• 0,3 MPa akış basıncında debi
– Duş: yakl. 9 l/dak
– Perlatör: yakl. 11 l/dak

•Sıcak su beslemesi sıcaklığı: maks. 70 °C
Tavsiye edilen (enerji tasarrufu): 60 °C

• Termik dezenfeksiyon mümkün

• Ortam sıcaklığı: 4–40 °C

• Bağıl hava nemi: maks. %80

• Voltaj beslemesi: 6 V-lityum batarya (CR-P2 tipi)

• Performans: 1,4 W

• Temas sonrası otomatik emniyet kapaması: 60 s

• 3 su darbesiyle gerekli batarya değişimi göstergesi

• Kumanda koruma türü: IP 44

• Su bağlantısı soğuk - sağ

sıcak - sol

Onay ve uygunluk

Uygunluk beyanları aşağıdaki adresten temin edilebilir:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Montaj

Katlanır sayfa I ’deki hortum boylarını ve montaj ölçülerini
dikkate alın.

Dikkat: için kumandaya erişim iyi olmalıdır.
Boru sistemini montajdan önce ve sonra su ile temizleyin

(EN 806'yı dikkate alın)!
Bataryayı monte edin, bkz. katlanır sayfa I ve II,

şek. [1] ila [9].

33

Katlanır sayfa II bakın, şek. [10] ila [14].

Ağırlığı duş hortumuna monte edin, bkz. şek. [15].
Önemli not

Metal lavabo kullanıldığında, potansiyel dengelemesi için
lavabo, fonksiyonu sağlamak üzere önceden monte edilmiş
sarı hatla kontrol sistemine bağlanmalıdır, bkz. şek. [16].

Diğer tüm boşaltımlarda potansiyel dengeleme için, sarı hat,
uygun olan diğer bir metal parçasına bağlanmalıdır.

Bu esnada ülkelere özgü koşullara ve yerel
talimatlara uyulmalıdır.

İşletime alma

Haşlanmaları önlemek için, karıştırma ünitesinin
çıkış sıcaklığı el yakmayacak bir seviyeye
ayarlanmalıdır. Tavsiye edilen azami sıcaklık: 38 °C,

bkz. şekil [18].

Sudan kaynaklı hasarlar olmasını önlemek için
gagayı lavabonun üzerine yerleştirin.
Serbest akışı sağlayın.

Bataryayı yerleştirin bkz. katlanır sayfa II,

şek. [17] ila [20].

Sıra önemlidir ve sıraya riayet edilmelidir.

Elektronik ünitesi, ortam koşullarını tespit eder. Bu süre
esnasında kumandanın kontrol lambası yanıp söner. Batarya

çalıştırılmamalıdır (yakl. 1 dakika).

ğlant ıları n s ızd ırmazlığı nı kontrol edin.

Ba
Doğru şekilde çalıştığı kontrol edilmelidir, bkz. Bölüm [21].

Dokunmatik parametrelerin ortam koşullarına ayarlanması,
bkz. katlanır sayfa III, şek. [22].

-Ortam sıcaklığına ve hava nemine göre devreye girme
değişiklik gösterir.

- Dokunmatik parametreler: 5 en yüksek değer... 1 en düşük
değer

- Yüksek bir değerde sürekli çalışma riski bulunur.

Düğmesine en az 10 saniyeliğine basılarak menü başlatılır:

• Kontrol lambası 1 kez yanıp söner.

• Sonrasında en son kayıtlı değer yanıp sönerek gösterilir,
örn. 3. kademe için 3 kez (fabrika ayarı).

şa her basıldığında değer bir kademe artar.

• Tu

• Ayarlanan kademe, yanıp sönme şeklinde gösterilecektir.

-Başka bir tuşa basılmazsa, kontrol lambası en son
ayarlanan değeri 2 kez daha gösterir. Ardından ışık sürekli
yanar ve menüden çıkılır. En son ayarlanan değer kaydedilir.

Kullanım, bkz katlanır sayfa III, şek. [23] ila [26].
Açma kapama kolu gri gösterilen alanlara dokunularak su

alınabilir, bkz. şek. [23].
Uyarı: Sadece cilt temasıyla devreye girer.
Dokunmatik fonksiyondaki debi yüksek olursa, 08 565 nolu çek

valfi 64 689 nolu çek valfle değiştirin, bkz. katlanır sayfa III,
şek. [36] ve katlanır sayfa IV.

Yan duş değiştirme, bkz. şek. [26].

Miktar sınırlaması, bkz. şek. [27] ve [28].

Temizleme modu, bkz. ş

Gaga tutulup 5 saniye süreyle çekildiğinde temizleme modu
devreye girer:

ek. [29].

• Bir su darbesiyle onay.

Bu işaretle sınıflandırılmış cihazlar ev çöpüne
atılmamalıdır, yerel talimatlara uygun olarak ayrı
bir şekilde imha edilmelidir.
Bataryaları ülkeye özgü talimatlara uygun şekilde
imha ediniz!

• Temizleme modunda (yakl. 2 dakika) kontrol lambası
başlangıçta 2 kez ve temizleme modundan sonra 2 kez
yanıp söner.

Hijyenik durulama, bkz. şekil [30].
Hijyenik durulama, batarya uzun süre kullanılmadığında su
hijyeninin güvenceye alınmasını sağlar.
Gagaya dokunulup ardından kumanda cihazındaki düğmeye
basılarak işlem başlatılır.
Hijyenik durulama iyon sırasındaki durulama süresi, 10 dakika.

Bu süre içinde batarya tekrar devreye girerse su akışı
durdurulur, hijyenik durulamaişlemi kesilir ve yeniden
başlatılması gerekir.

Bakım

Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin.

Soğuk ve sıcak su vanasını kapatın.
Bataryayı çıkarın ve priz bağlantılarını ayırın, bkz. katlanır

sayfa II, şek. [14] ve [19].
I. Kartuş, bkz. katlanır sayfa III, şek. [31].

Montaj ters sıralamayla yapılır. Ka rtuşun montajında contaların
düzgün yerleşmesine dikkat edin. Vidaları takın ve dönüşümlü
şekilde sıkın.

II. Çek valfli durulama duşu, bkz. katlanır sayfa III, şek. [32].
Montaj ters sıralamayla yapılır.

III. Batarya, bkz. katlanır sayfa II, şek. [14] ve [19].

Batarya, işletime alındıktan en geç 10 yıl sonra
değiştirilmelidir.

Batarya değişiminin gerekli olduğu, kumanda cihazındaki ve
bataryadaki kontrol lambası ile gösterilir.

Bu sinyal, dokunma fonksiyonu kullanılırken verilir.
Bataryanın şarj seviyesi düşükse, kontrol lambası yanıp söner
ve su akışı üç kısa su darbesi ile başlar.
Bataryanın şarjı neredeyse bitmişse, kontrol lambası yanıp
söner ve su akışı üç kısa su darbesinden sonra durur.
Bataryanın şarjı bitmişse, kontrol lambası yanıp söner ve su
akışı olmaz.

Montaj ters sıralamayla yapılır.
Batarya kutuplar

IV. Solenoid valf, bkz. katlanır sayfa III, şek. [33] ve [34].
Montaj ters sıralamayla yapılır.

V. Kontrol, bkz. katlanır sayfa III, şek. [33] ila [35].
Montaj ters sıralamayla yapılır.

VI. Çek valf ve süzgeç, bkz. katlanır sayfa III, şek. [36].
Montaj ters sıralamayla yapılır.

ına dikkat edin!

Yedek parçalar

Bkz. katlanır sayfa IV (* = Özel aksesuar).

Bakım

Bu bataryanın bakımı ile ilgili bilgiler için lütfen birlikte verilen
bakım talimatına başvurun.

İmha uyarıları

Arıza Nedeni Çözümü

Su akmıyor • Su girişi kapalı - Açma kapama vanalarını/servis vanalarını açın

Temastan sonra su
akışı başlamıyor

Su sürekli akıyor • Solenoid valf bozuk

Su istemeden akıyor • Sensör sistemi doğru biçimde ortam

Su miktarı az • Perlatör kirlenmiş

• Su girişi kapalı

• Solenoid valfte bulunan süzgeç tıkalı

• Solenoid valf soketli bağlantısı temas etmiyor

• Solenoid valf bozuk

• Gerilim yok

- Batarya boşalmış

- Priz bağlantısı temas etmiyor

• Temizleme modu etkin

• Sensör sistemi doğru biçimde ortam
koşullarına ayarlanmamış

• Sensör sistemi doğru biçimde ortam
koşullarına ayarlanmamış

koşullarına ayarlanmamış

• Hortumlar birbirine temas ediyor

• Hortumlar uzatıldı

• Nem nedeniyle tetikleme

• Potansiyel dengeleme sağlanmadı

• Batarya doğru kalibre edilmemiş

• Solenoid valfteki süzgeç kirli

• Açma kapama vanaları, servis vanaları tam
olarak açık değil

- Açma kapama vanalarını/servis vanalarını açın

- Süzgeci temizleyin

-Priz bağlantısını birleştirin

- Solenoid valfi değiştirin

- Bataryayı değ

-Priz bağlantılarını kontrol edin

- 2 dakika bekleyin

- Dokunmatik parametreyi yükseltin (5 en yüksek
değer...1 en düşük değer)

- Solenoid valfi değiştirin

- Dokunmatik parametreyi düşürün (5 en yüksek
değer...1 en düşük değer)

- Dokunmatik parametreyi düşürün (5 en yüksek
değer...1 en düşük değer)

- Teması kontrol edin ve gerekirse izole edin

- Uzatma hortumlarını izole edin

- Bataryanın üzerine nemli bezler koymayın

- Potansiyel dengelemeyi oluşturun, bkz. bölüm

Bataryanın bağlanması

- Bataryayı çıkarın ve tekrar yerleştirin. Kontrol
lambası söndükten sonra tekrar kontrol edin

- Perlatörün değiştirilmesi veya temizlenmesi

- Süzgeci temizleyin

- Açma kapama vanalarını, servis vanalarını tam
olarak açın, besleme hatlarını kontrol edin

iştirin

34

SK

Bezpečnostné informácie

Tento výrobok spĺňa všetky požiadavky
príslušných smerníc EÚ.

• Toto zariadenie je určené výlučne na inštaláciu do
miestností chránených proti mrazu.

•Pri čistení sa zásuvný konektor v žiadnom prípade nesmie
priamo alebo nepriamo ostriekať vodou.

Oblasť použitia

Prevádzka je možná s:

• tlakovými zásobníkmi,

• tepelne/hydraulicky riadenými prietokovými ohrievačmi.

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi
vody) nie je možná!

• Dotyková funkcia GROHE Touch určená na aktivovanie
alebo zastavenie vytekania vody pracuje na princípe posunu
elektrických nábojov po kovových povrchoch. Ak je v dobe
rozpoznania aktivácie dotykovej funkcie magnetický ventil
zatvorený, dôjde k jeho otvoreniu, ak je magnetický ventil
otvorený, dôjde k jeho zatvoreniu.

Technické údaje

• Hydraulický tlak:
– min. 0,05 MPa
– doporučený 0,1–0,5 MPa

• Prevádzkový tlak max. 1,0 MPa

• Skúšobný tlak 1,6 MPa

Na dodržanie predpísaných hodnôt hluku je pri statických tlakoch
väčších ako 0,5 MPa potrebné namontovať redukčný ventil.

Zabráňte väčším tlakovým rozdielom medzi prípojkou studenej
a teplej vody!

• Prietok pri hydraulickom tlaku 0,3 MPa
– sprcha: cca 9 l/min
– perlátor: cca 11 l/min

• Teplota na vstupe teplej vody: max. 70 °C
Doporučená (na úsporu energie): 60 °C

• Je možná termická dezinfekcia

• Teplota okolitého prostredia: 4–40 °C

• Relatívna vlhkosť vzduchu: max. 80 %

• Napájacie napätie: 6 V lítiové batérie (typ CR-P2)

• Menovitý výkon: 1,4 W

• Automatické bezpečnostné vypnutie po dotyku: 60 s

• Signalizácia potreby výmeny batérie prostredníctvom troch
hydraulických rázov.

• Druh el. ochrany riadenia: IP 44

• Pripojenie vody studená – vpravo

teplá – vľavo

Schválenie a zhoda výrobku

Prehlásenia o zhode je možné vyžiadať na nasledujúcej adrese:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Inštalácia

Dodržiavajte dĺžky hadíc a montážne rozmery uvedené na
skladacej strane I.

Pozor: K riadeniu musí byť zabezpečený dobrý prístup.
Potrubný systém pred inštaláciou a po nej dôkladne

prepláchnite (dodržte normu EN 806)!
Montáž armatúry, pozri skladaciu stranu I a II, obr. [1] až [9].

35

Pripojenie armatúry

Montáž a pripojenie držiaka s ovládaním, pozri skladaciu

stranu II, obr. [10] až [14].

Montáž závažia na sprchovú hadicu, pozri obr. [13].
Dôležité

Scieľom zabezpečiť správnu funkciu musí byť vprípade
použitia kovového drezu výlevka na vyrovnávanie
potenciálu spojená s riadením prostredníctvom vopred
namontovaného žltého vedenia, pozri obr. [16].

V prípade všetkých ostatných výleviek musí byť žlté vedenie
na vyrovnávanie potenciálu pripojené k inému vhodnému
kovovému dielu.

Pri tom je potrebné dodržať podmienky a miestne
predpisy platné pre danú krajinu.

Uvedenie do prevádzky

Aby nedošlo k obareniu, výstupná teplota miešacej
jednotky je nastavená na vlažnú teplotu.
Odporúčaná maximálna teplota: 38 °C, pozri

obr. [18].

Aby nedošlo k poškodeniam spôsobeným vodou,
výtokové hrdlo vždy umiestňujte nad výlevku.
Zabezpečte voľný odtok vody.

Vloženie batérie, pozri skladaciu stranu II, obr. [17] až [20].
Poradie je dôležité a musí sa dodržať.

Elektronika určí podmienky okolitého prostredia. Počas toho
bliká kontrolka riadenia. Armatúra nesmie byť spustená (cca
1 minútu).

Skontrolujte tesnosť spojov.
Skontrolujte správnu funkciu, pozri obr. [21].
Nastavenie parametrov dotykovej funkcie na podmienky

okolitého prostredia, pozri skladaciu stranu III, obr. [22].

- Aktivovanie sa líši v závislosti od teploty okolitého prostredia
a vlhkosti vzduchu.

- Parametre dotykovej funkcie: Najvyššia hodnota je 5...
najnižšia hodnota je 1

- V prípade príliš vysokej hodnoty hrozí riziko trvalého vytekania.

Po stlačení tlačidla po dobu minimálne 10 s sa zobrazí
ponuka:

• Kontrolka jedenkrát blikne.

• Naposledy uložená hodnota je indikovaná blikaním, napr.
trikrát v prípade stupňa 3 (nastavenie z výroby).

• Každé ďalšie stlačenie tlačidla zvýši hodnotu o jeden stupeň.

• Nastavený stupeň je indikovaný blikaním.

-Pokiaľ nedôjde k ďalšiemu stlačeniu tlačidla, kontrolka bude
ešte 2x signalizovať poslednú nastavenú hodnotu. Následne
zostane kontrolka trvalo rozsvietená a menu sa opustí.
Naposledy nastavená hodnota sa uloží.

Ovládanie, pozri skladaciu stranu III, obr. [23] až [26].
Dotykom na oblasti označené sivou farbou možno naberať
vodu bez toho, aby bolo potrebné manipulovať s pákou, pozri
obr. [23].
Upozornenie: Aktivovanie iba kontaktom s pokožkou.
Ak je prietok v prípade použitia dotykovej funkcie príliš vysoký,
spätnú klapku 08 565 vymeňte za 64 689, pozri obr. skladaciu
stranu III, [36] a skladaciu stranu IV.

Prepínanie prúdu vodných paprskov zo sprchy, pozri
obr. [26].

Obmedzovač prietokového množstva, pozri obr. [27] a [28].
Režim čistenia, pozri obr. [29].

Uchopením a držaním výtokového hrdla dlhšie než 5 sekúnd
sa aktivuje režim čistenia:

• Potvrdenie vo forme hydraulického rázu.

• V režime čistenia (cca 2 minúty) kontrolka dvakrát zabliká

Prístroje s týmto označením nepatria do domáceho
odpadu, tieto sa musia v zmysle predpisov platných
v príslušnej krajine odovzdať do triedeného zberu
odpadu.
Pri likvidácii použitých batérií dodržiavajte predpisy
platné v danej krajine!

pri spúšťaní režimu čistenia a dvakrát po jeho skončení.

Hygienické vyplachovanie, pozri obr. [30].
Hygienické vyplachovanie slúži na zaistenie hygieny
vodovodných zariadení, ak sa armatúra dlhšiu dobu
nepoužíva.
Štart dotknutím sa výtokového hrdla a následným stlačením
tlačidla na riadení. Doba preplachovania počas hygienické
vyplachovanie dobu 10 minútu.

Ak sa armatúra za ten čas opätovne uvedie do činnosti,
vytekanie vody sa zastaví, hygienické vyplachovanie sa
preruší a musí sa znovu naštartovať.

Údržba

Všetky diely skontrolujte, vyčistite a podľa potreby vymeňte.

Uzavrite prívod studenej a teplej vody.
Vybranie batérie a odpojenie zásuvného spojenia, pozri

skladaciu stranu II, obr. [14] a [19].
I. Kartuša, pozri skladaciu stranu III, obr. [31].

Pri montáži zopakujte kroky v opačnom poradí. Pri montáži
kartuše dbajte na správne nasadenie tesnení. Naskrutkujte
skrutky a striedavo ich rovnomerne utiahnite.

II. Drezová sprcha so spätnou klapkou, pozri skladaciu
stranu III, obr. [32].
Pri montáži zopakujte kroky v opačnom poradí.

III. Batéria, pozri skladaciu stranu II, obr. [14] a [19].
Batéria sa musí vymeniť najneskôr po 10 rokoch od uvedenia
armatúry do prevádzky.

Nutnú výmenu batérie signalizuje kontrolka riadenia a
kontrolka na armatúre.

Porucha Príčina Odstránenie

Voda netečie • Prerušený prívod vody - Otvorte uzatváracie/rohové ventily

Prúd vody sa po
dotyku nespustí

Vod a te čie
neprerušovane

Dochádza
k nežiaducemu
vytekaniu vody

Príliš malé množstvo
vody

• Prerušený prívod vody

• Sitko v magnetickom ventile upchaté

• Zásuvný konektor magnetického ventilu
bez kontaktu

• Magnetický ventil je chybný

• Žiadne napätie

- Batéria je prázdna

- Zásuvný konektor bez kontaktu

•Režim čistenia aktívny

• Senzorika nie je správne nastavená
na podmienky okolitého prostredia

• Magnetický ventil je chybný

• Senzorika nie je správne nastavená
na podmienky okolitého prostredia

• Senzorika nie je správne nastavená
na podmienky okolitého prostredia

• Hadice sa dotýkajú

• Hadice boli predĺžené

• Aktivovanie vlhkosťou

• Vyrovnanie potenciálu nie je zabezpečené

• Armatúra nie je správne kalibrovaná

• Perlátor znečistený

• Sitko v magnetickom ventile je znečistené

• Uzatváracie ventily, rohové ventily nie sú
úplne otvorené

K signalizácii dochádza pri použití dotykovej funkcie.
Pri nízkom stave nabitia batérie bliká kontrolka a vytekanie
vody sa spustí tromi krátkymi vodnými rázmi.
Pri takmer vybitej batérii bliká kontrolka a vytekanie vody sa
zastaví po troch krátkych vodných rázoch.
Pri vybitej batérii bliká kontrolka a netečie žiadna voda.

Pri montáži zopakujte kroky v opačnom poradí.
Dodržte správnu orientáciu pólov batérie!
IV. Magnetický ventil, pozri skladaciu stranu III, obr. [33] a [34].

Pri montáži zopakujte kroky v opačnom poradí.
V. Riadenie, pozri skladaciu stranu III, obr. [33] až [35].

Pri montáži zopakujte kroky v opačnom poradí.
VI. Spätná klapka a sitko, pozri skladaciu stranu III, obr. [36].

Pri montáži zopakujte kroky v opačnom poradí.

Náhradné diely

Pozri skladaciu stranu IV (* = zvláštne príslušenstvo).

Ošetrovanie

Pokyny na ošetrovanie tejto armatúry sú uvedené
v priloženom návode na údržbu.

Upozornenie k likvidácii odpadu

- Otvorte uzatváracie/rohové ventily

-Vyčistite sitko

- Pripojte zásuvný konektor

- Vymeňte magnetický ventil

- Vymeňte batériu

- Skontrolujte zásuvné spojenia

-Počkajte 2 minúty

- Zvýšte parameter dotykovej funkcie
(najvyššia hodnota – 5, najnižšia hodnota – 1)

- Vymeňte magnetický ventil

- Znížte parameter dotykovej funkcie
(najvyššia hodnota – 5, najnižšia hodnota – 1)

- Znížte parameter dotykovej funkcie
(najvyššia hodnota – 5, najnižšia hodnota – 1)

- Skontrolujte kontakt a v prípade potreby ho izolujte

- Izolujte predlžovacie hadice

- Na armatúru neklaďte žiadne mokré utierky

- Zabezpečte vyrovnanie potenciálu, pozri kapitolu

Pripojenie armatúry

- Batériu vyberte von a znova ju vložte. Keď zhasne
kontrolka, preskúšajte znova

- Vymeňte alebo vyčistite perlátor

-Vyčistite sitko

- Uzatváracie ventily, rohové ventily úplne otvorte,
skontrolujte prívodné vedenia

36

SLO

Varnostne informacije

Ta izdelek izpolnjuje zahteve ustreznih direktiv EU.

• Vgradnja je dovoljena samo v prostorih, ki so zaščiteni pred
zmrzovanjem.

•Pri čiščenju vtičnega priključka ne smete neposredno ali
posredno škropiti z vodo.

Področje uporabe

Delovanje je mogoče s:

• tlačnimi bojlerji,

• termično/hidravlično krmiljenimi pretočnimi grelniki

Uporaba z netlačnimi akumulatorji (odprtimi grelniki vode)
ni mogoča!

• Funkcija na dotik GROHE za sprožitev ali izklop iztekanja
vode deluje po principu električnega zamika polnitve
na kovinskih površinah. Če je pri prepoznavanju dotika
magnetni ventil zaprt, se odpre, če pa je že odprt, se zapre.

Tehnični podatki

• Pretočni tlak:
– najmanj 0,05 MPa
– priporočen 0,1–0,5 MPa

• Delovni tlak največ 1,0 MPa

• Preskusni tlak 1,6 MPa

Kadar tlak v mirovanju presega 0,5 MPa, je zaradi upoštevanja
vrednosti hrupa potrebno vgraditi reducirni ventil.

Preprečite večje razlike v tlaku med priključkom hladne in tople
vode!

• Pretok pri pretočnem tlaku 0,3 MPa
– prha: pribl. 9 l/min
– razpršilnik: pribl. 11 l/min

• Temperatura dotoka tople vode: največ 70 °C
Priporočljivo (prihranek energije) 60 °C

• Mogoča je termična dezinfekcija

• Temperatura okolice: 4–40 °C

• Relativna vlažnost zraka: največ 80 %

• Napajanje: 6-voltna litijeva baterija (tip CR-P2)

• Nazivna moč: 1,4 W

• Samodejni varnostni odklop po dotiku: 60 s

• Prikaz potrebne menjave baterij s 3 curki vode.

• Vrsta zaščite krmiljenje: IP 44

• Vodni priključek hladno – desno

toplo – levo

Atest in skladnost

Izjave o skladnosti lahko zahtevate na spodnjem naslovu:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Namestitev

Upoštevajte dolžino gibke cevi in vgradne mere na zložljivi
strani I.

Pozor: Krmiljenje mora biti lahko dostopno.
Pred inštalacijo in po njej temeljito očistite sistem cevi

(upoštevajte standard EN 806)!
Namestitev armature, glejte zložljivo stran I in II, sl. [1] do [9].

Priključitev armature

Namestitev in priključitev držala s krmiljenjem, glejte

zložljivo stran II, sl. [10] do [14].

Na cev prhe namestite utež, glejte sliko [15].
Pozor

Za zagotovitev delovanja je treba pri uporabi kovinskih
pomivalnih korit korito za izravnavo potenciala povezati
prek prednameščenega rumenega voda s krmiljenjem,

glejte sl. [16].
Pri vseh drugih pomivalnih koritih je treba rumeni vod za

izravnavo potenciala priključiti na drug ustrezen kovinski del.

Pri tem je treba upoštevati pogoje v državi uporabe
in lokalne predpise.

Zagon

Za preprečevanje opeklin je treba izhodno
temperaturo mešalne enote nastaviti na mlačno
temperaturo. Priporočena najvišja temperatura:
38 °C, glejte sliko [18].
Za preprečevanje škode zaradi vode vedno
namestite iztok nad pomivalno korito.

Zagotovite prost iztok.
Vstavljanje baterije, glejte zložljivo stran II, sl. [17] do [20].
Vrstni red je pomemben in ga je treba upoštevati.

Elektronika zazna pogoje okolice. Med tem časom utripa
kontrolna lučka krmiljenja. Armature ni dovoljeno sprostiti
(pribl. 1 minuto).

Preverite tesnjenje priključkov.
Preverite pravilno delovanje, glejte sliko [21].

Nastavljanje parametrov funkcije na dotik na pogoje okolice,

glejte zložljivo stran III, sl. [22].

- Sprožitev se razlikuje glede na temperaturo okolice in

vlažnost zraka.

- Parametri funkcije na dotik: 5 najvišja vrednost ... 1 najnižja

vrednost

- Če je vrednost previsoka, obstaja nevarnost neprekinjenega

delovanja.

S pritiskom na tipko za najmanj 10 sekund se zažene meni:

• Kontrolna lučka 1x utripne.

• Nato je z utripanjem prikazana nazadnje shranjena

vrednost, npr. 3x za stopnjo 3 (tovarniška nastavitev).

• Vsak nadaljnji pritisk na tipko poveča vrednost za eno stopnjo.

• Nastavljena stopnja je prikazana z utripanjem.

- Če ne pride do nadaljnjega pritiska tipke, potem kontrolna

lučka še dvakrat signalizira nazadnje nastavljeno vrednost.
Potem lučka trajno sveti in sledi izhod iz menija. Nazadnje
shranjena vrednost je shranjena.

Upravljanje glejte zložljivo stran III, sl. [23] in [26].
Z dotikom na siva območja lahko vodo točite, ne da bi pritisnili

vzvod, glejte sl. [23].
Opomba: Sprožitev le ob stiku s kožo.
Če je pretok med aktivno funkcijo na dotik prevelik, zamenjajte

protipovratni ventil 08 565 s 64 689, glejte zložljivo stran III,
sl. [36] zložljivo stran IV.

Preklop curka prhe, glejte sl. [26].
Omejitev količine, glejte sl. [27] in [28].
Način čiščenja, glejte sl. [29].

S prijemanjem in držanjem iztoka za več kot 5 sekund
aktivirate način čiščenja:

37

• Potrditev se izvede s curkom vode.

Naprave s to oznako ne spadajo med gospodinjske
odpadke. Namesto tega jih je treba odstraniti
ločeno in skladno z nacionalnimi predpisi.
Baterije odstranite skladno s krajevnimi predpisi!

• V načinu čiščenja (pribl. 2 minuti) najprej kontrolna lučka 2x
utripne in 2x po poteku načina čiščenja.

Higienično izplakovanje, glejte sliko [30].
Higienično izplakovanje je namenjeno zagotavljanju higiene
vode pri daljši neuporabi armature.
Zagon preko prijemanja iztoka in naknadnega pritiska tipke na
krmiljenju. Izplakovalni čas med higienično izplakovanje je 10
minut.
Če se v tem času armatura ponovno sproži, se vodni tok

zaustavi, higienično izplakovanje se prekine in jo je potrebno
znova zagnati.

Vzdrževanje

Preglejte in očistite vse dele ter jih po potrebi zamenjajte.

Zaprite dotok hladne in tople vode.
Odstranite baterijo in ločite vtične spoje, glejte zložljivo

stran II, sl. [14] in [19].
I. Kartuša, glejte zložljivo stran III, sl. [31].

Montažo izvedite v obratnem vrstnem redu. Pri vgradnji
kartuše bodite pozorni na pravilno naleganje tesnil. Privijte
vijake in izmenično privijte.

II. Izplakovalna prha s protipovratnim ventilom, glejte
zložljivo stran III, sl. [32].

Montažo izvedite v obratnem vrstnem redu.
III. Baterija, glejte zložljivo stran II, sl. [14] in [19].
Baterijo je treba zamenjati najpozneje po 10 letih uporabe

armature.
Potrebna zamenjava baterij je prikazana s kontrolno lučko
krmiljenja in na armaturi.
Signaliziranje poteka pri uporabi funkcije na dotik.

Pri slabi napolnjenosti baterije kontrolna lučka utripa in vodni
tok se začne s tremi kratkimi sunki vode.
Pri skoraj izpraznjeni baterije kontrolna lučka utripa in vodni
tok se po treh kratkih sunkih vode ustavi.
Pri izpraznjeni bateriji kontrolna lučka utripa in voda ne teče.

Montažo izvedite v obratnem vrstnem redu.
Upoštevajte polarnost baterije!

IV. Magnetni ventil, glejte zložljivo stran III, sl. [33] in [34].
Montažo izvedite v obratnem vrstnem redu.

V. Krmiljenje, glejte zložljivo stran III, sl. [33] do [35].
Montažo izvedite v obratnem vrstnem redu.

VI. Protipovratni ventil in filter, glejte zložljivo stran III, sl. [36].
Montažo izvedite v obratnem vrstnem redu.

Nadomestni deli

Glejte zložljivo stran IV (* = dodatna oprema).

Nega

Navodila za nego te armature najdete v priloženih navodilih za
vzdrževanje.

Navodila za odstranjevanje odpadkov

Motnja Vzrok Ukrep

Voda ne teče • Dotok vode je prekinjen - Odprite zaporne/kotne ventile

Vodni tok se po
dotiku ne zažene

Vod a te če
neprekinjeno

Voda nehote teče • Senzorika ni pravilno nastavljena na pogoje

Količina vode
premajhna

• Dotok vode je prekinjen

• Filter v magnetnem ventilu zamašen

• Priključek za magnetni ventil nima stika

• Magnetni ventil pokvarjen

• Ni napetosti

- Baterija prazna

- Vtični spojnik nima stika

•Način čiščenja aktiven

• Senzorika ni pravilno nastavljena na pogoje
okolice

• Magnetni ventil pokvarjen

• Senzorika ni pravilno nastavljena na pogoje
okolice

okolice

• Gibke cevi se dotikajo

• Gibke cevi so bile podaljšane

• Sprožitev zaradi vlage

• Izravnava potenciala ni vzpostavljena

• Armatura ni pravilno umerjena

• Razpršilnik umazan

• Filter v magnetnem ventilu umazan

• Zaporni ventili, kotni ventili niso v celoti odprti

- Odprite zaporne/kotne ventile

-Očistite filter

- Sestavite vtični spojnik

- Zamenjajte magnetni ventil

- Zamenjajte baterijo

- Preverite vtične spoje

-Počakajte 2 minuti

-Povečajte parametre funkcije na dotik
(5 najvišja vrednost...1 najnižja vrednost)

- Zamenjajte magnetni ventil

- Zmanjšajte parametre funkcije na dotik
(5 najvišja vrednost...1 najnižja vrednost)

- Zmanjšajte parametre funkcije na dotik
(5 najvišja vrednost...1 najnižja vrednost)

- Preglejte stik in ga po potrebi izolirajte

- Izolirajte podaljške gibkih cevi

- Na armaturo ne polagajte mokrih krp

- Vzpostavite izravnavo potenciala, glejte poglavje

Priključitev armature

- Odstranite baterijo in jo znova vstavite. Ko kontrolna
lučka ugasne, znova preglejte

- Zamenjajte ali očistite razpršilnik

-Očistite filter

- Popolnoma odprite zaporne ventile in kotne
ventile, preverite napajalne vode

38

HR

Sigurnosne napomene

Ovaj proizvod ispunjava zahtjeve važećih direktiva
EU-a.

• Ugradnja se smije izvoditi samo u prostorijama u kojima
nema opasnosti od smrzavanja.

•Kod čišćenja utične spojnice nemojte izravno niti neizravno
prskati vodom.

Područje primjene

Može se upotrebljavati s:

• tlačnim spremnicima

• Termički/hidraulički upravljanim protočnim grijačima vode

Uporaba s bestlačnim spremnicima (otvorenim uređajima za
pripremu tople vode) nije moguća!

• GROHE Touch funkcija za aktiviranje ili iskapčanje toka
vode radi na načelu električnog pomaka naboja na metalnim
površinama. Ako je magnetski ventil kod prepoznavanja
funkcije Touch zatvoren, otvorit će se, a zatvorit će se ako
je ventil već otvoren.

Tehnički podaci

• Hidraulički tlak:
– min. 0,05 MPa
– preporučljivo 0,1-0,5 MPa

• Radni tlak maks. 1,0 MPa

• Ispitni tlak 1,6 MPa

Za pridržavanje vrijednosti šuma kod statičkih tlakova iznad
0,5 MPa treba ugraditi jedan reduktor tlaka.

Potrebno je izbjegavati veće razlike u tlakovima između
priključaka za hladnu i toplu vodu!

• Protok pri hidrauličkom tlaku od 0,3 MPa
– Tuš: cca 9 l/min
– Perlator: cca 11 l/min

• Temperatura na dovodu tople vode: maks. 70 °C
Preporučljivo (ušteda energije): 60 °C

• Moguća termička dezinfekcija

• Okolna temperatura: 4-40 °C

• Relativna vlažnost zraka: maks. 80%

• Opskrba naponom: litijeva baterija 6 V (tip CR-P2)

• Nazivna snaga: 1,4 W

• Automatsko sigurnosno isključivanje nakon dodira: 60 s

• Prikaz potrebne zamjene baterije 3 udarima vode.

• Vrsta zaštite upravljača: IP 44

• Priključak na dovod vode hladno - desno

toplo - lijevo

Dozvola i usklađenost

Izjave o usklađenosti mogu se zatražiti na sljedećoj adresi:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Ugradnja

Paziti na duljinu crijeva i ugradbene dimenzije na preklopnoj
stranici I.

Pozor: Upravljač mora biti lako dostupan.
Sustav cijevi prije i nakon instalacije treba temeljito isprati

(uzeti u obzir EN 806)!
Montaža armature, vidi preklopnu stranicu I i II, sl. [1] do [7].

Priključite armaturu

Montaža i priljučenjedržača za upravljač, vidi preklopnu

stranicu II, sl. [10] do [14].

Postavite težinu na gipku cijev tuša, vidi sl. [15].
Važno

Ako upotrebljavate metalni sudoper, potrebno je povezati
korito s upravljačem kako bi došlo do izjednačenja
potencijala preko prethodno monitranog žutog voda
i kako biste se njima mogli koristiti, vidi sl. [16].

Ako upotrebljavate neko drugo korito, morate
za izjednačavanje potencijala priključiti žuti vod na neki drugi
primjereni metalni element.

Pritom treba paziti na uvjete pojedinih zemalja
i lokalne propise.

Puštanje u rad

Da bi se spriječile opekline, početnu temperaturu
jedinice za miješanje treba podesiti na umjerenu
vrijednost. Preporučljiva maksimalna temperatura:
38 °C, vidi sl. [18].
Kako biste spriječili da voda nanese štetu, izljev
uvijek postavite iznad korita.

Osigurati slobodan odvod vode.
Umetanje baterije vidi preklopnu stranicu II, sl. [17] do [20].
Redoslijed je važan i treba ga se pridržavati.

Elektronika utvrđuje uvjete okoline. Za to vrijeme treperi
kontrolna žaruljica upravljača. Armatura se ne smije aktivirati
(cca 1 minutu).

Provjeriti zabrtvljenost priključaka.
Provjerite ispravnost rada, vidi sl. [21].

Namještanje parametara Touch na uvjete okoline, vidi

preklopnu stranicu III, sl. [22].

- Aktiviranje se razlikuje ovisno o okolnoj temepraturi i vlažnosti

zraka.

- Parametri Touch: 5 najviša vrijednost... 1 najniža vrijednost

- Kod previsoke vrijednosti postoji opasnost od stalnog rada.
Pritiskom tipke na najmanje 10 sekundi pokreće se izbornik:

• Kontrolna žaruljica treperi 1x.

• Nakon toga se treperenjem prikazuje zadnja spremljena

vrijednost, npr. 3x za stupanj 3 (tvorničke postavke).

• Svakim novim pritiskom na tipku povećava se vrijednost

za jedan stupanj.

• Namješteni stupanj prikazuje se treperenjem.

- Ako se ne pritisne nijedna druga tipka, kontrolnom se

lampicom još 2x signalizira zadnja podešena vrijednost.
Zatim lampica trajno svijetli i izbornik se napušta. Pohranjuje
se zadnja spremljena vrijednost.

Rukovanje vidi preklopnu stranicu III, sl. [23] do [26].
Dodirivanjem sivo prikazanih područja moguće je točiti vodu

bez pritiskanja poluge, vidi sl. [23].
Napomena: Aktiviranje samo uz dodir s kožom.
Ako je protok u funkciji Touch previsok, zamijenite protustrujnu

sklopku 08 565 za 64 689, vidi preklopnu stranicu III, sl. [36] i
preklopnu stranicu IV.

Podešavajne mlaza tuša vidi sl. [26].

Ograničavanje količine, vidi sl. [27] i [28].

Režim čišćenja, vidi sl. [29].

Hvatanjem i držanjem izljeva dulje od 5 sekundi, aktivira se
režim čišćenja:

39

• Potvrda vodenim udarom.

Uređaji s ovom oznakom ne smiju se bacati u kućni
otpad, nego se moraju odložiti na odgovarajući,
zakonom propisani način.
Istrošene baterije zbrinite u skladu s važećim
zakonskim propisima!

• U režimu čišćenja (cca 2 minute) kontrolna žaruljica treperi
2x na početku i 2x nakon završetka režima čišćenja.

Higijensko ispiranje, vidi sl. [30].
Higijensko ispiranje služi za osiguranje higijene vode ako se
armatura nije dulje koristila.
Pokretanje se vrši dodirom izljeva i naknadnog pritiska tipke
na upravljaču. Trajanje ispiranja tijekom higijensko ispiranje je
10 minutu.

Ako se armatura tijekom tog vremena ponovno aktivira,
zaustavlja se tok vode, higijensko ispiranje prekida te se
mora ponovno pokrenuti.

Servisiranje

Pregledajte sve dijelove, očistite ih i prema potrebi zamijenite.

Zatvorite dovod hladne i tople vode.
Izvadite bateriju i odvojite utični spoj, vidi preklopnu

stranicu II, sl. [14] i [19].
I. Kartuša, vidi preklopnu stranicu III, sl. [31].

Montaža se obavlja obrnutim redoslijedom. Prilikom ugradnje
kartuše pripazite na pravilan dosjed brtvi. Uvijte vijke
i naizmjence ih čvrsto zategnite.

II. Tuš za ispiranje s protustrujnom sklopkom, vidi preklopnu
stranicu III, sl. [32].
Montaža se obavlja obrnutim redoslijedom.

III. Baterija, vidi preklopnu stranicu II, sl. [14] i [19].
Baterija se mora zamijeniti najkasnije nakon 10 godina
upotrebe armature.

Potrebna promjena baterije signalizira se putem kontrolne
žaruljice upravljača te na armaturi.

Smetnja Uzrok Pomoć

Voda ne teče • Prekinut je dovod vode - Otvorite zaporne/kutne ventile

Tok vode ne pokreće
se nakon dodira

Voda neprestano
curi

Vod a te če bez
potrebe

Količina vode je
premala

• Prekinut je dovod vode

• Sito u magnetskom ventilu je začepljeno

•Utična spojnica magnetskog ventila nema
kontakta

• Magnetski ventil je neispravan

• Nema napona

- Baterija je prazna

- Utična spojnica nema kontakta

• Aktivan je režim čišćenja

• Sustav senzora nije ispravno podešen na
okolne uvjete

• Magnetski ventil je neispravan

• Sustav senzora nije ispravno podešen na
okolne uvjete

• Sustav senzora nije ispravno podešen na
okolne uvjete

• Crijeva se dodiruju

• Crijeva su produžena

• Uzrok je vlaga

• Nije došlo do izjednačenja potencijala

• Armatura nije ispravno kalibrirana

• Perlator je zaprljan

• Sito u magnetskom ventilu je prljavo

• Zaporni ventili, kutni ventili nisu u potpunosti
otvoreni

Signalizacija se događa pri korištenju funkcijom Touch.
U slučaju niske razine baterije, kontrolna će žaruljica treperiti,
a tok vode kreće s tri kratka vodena udara.
U slučaju gotovo ispražnjene baterije, kontrolna će žaruljica
treperiti, a tok vode se zaustavlja s tri kratka vodena udara.
U slučaju ispražnjene baterije, kontrolna žaruljica treperi i voda
ne teče.
Montaža se obavlja obrnutim redoslijedom.
Pazite na polaritet baterije!

Montaža se obavlja obrnutim redoslijedom.
V. Up r a v ljač, vidi preklopnu stranicu III, sl. [33] do [35].
Montaža se obavlja obrnutim redoslijedom.
VI. Protustrujna sklopka i sito, vidi preklopnu stranicu III,

sl. [36].
Montaža se obavlja obrnutim redoslijedom.

Rezervni dijelovi

Vidi preklopnu stranicu IV (* = poseban pribor).

Održavanje

Naputke za održavanje ove armature možete pronaći
u priloženim uputama o održavanju.

Upute za zbrinjavanje otpada

- Otvorite zaporne/kutne ventile

-Očistite sito

- Utaknite utičnu spojnicu

- Zamijenite magnetski ventil

- Zamijenite bateriju

- Provjerite utične spojeve

-Pričekajte 2 minute

-Povećajte parametre Touch
(5 najviša vrijednost...1 najniža vrijednost)

- Zamijenite magnetski ventil

- Smanjite parametre Touch
(5 najviša vrijednost...1 najniža vrijednost)

- Smanjite parametre Touch
(5 najviša vrijednost...1 najniža vrijednost)

- Provjerite kontakt i izolirajte ga po potrebi

- Produžetak crijeva izoliran

- Mokre krpe ne stavljajte na aramturu

- Uspostavite izjednačenje potencijala, vidi poglavlje

Priključite armaturu

- Izvadite bateriju i ponovo je umetnite. Ponovo
provjerite nakon što se isključi crvena kontrolna
žaruljica

-Očistite ili zamijenite perlator

-Očistite sito

- Potpuno otvorite zaporne ventile, kutne ventile,
provjerite opskrbne vodove

40

BG

Свързване на арматурата

Тоз и продукт отговаря на изискванията на
съответните директиви на ЕС.

Монтаж и свързване на държача и контролера, Вижте

Указания за безопасност

• Монтажът е разрешен само в помещения, защитени от
замръзване.

• При почистване щепселните съединители не трябва
вникакъв случай да се мокрят.

Област на приложение

Възможна е употреба с:

• Хидроакумулатори

• Проточни водонагреватели с термично/хидравлично

управление

Експлоатацията с безнапорни резервоари (отворени
водонагреватели) не е възможна!

• Функцията GROHE Touch за пускане или спиране на
потока на водата работи на принципа на електрическата
поляризация на метални повърхности. Ако при
разпознаване на докосването електромагнитният вентил е
затворен, той се отваря, а

ако вече е отворен – се затваря.

Техн ически характеристики

• Налягане на потока:
– мин. 0,05 MPa
– препоръчва се 0,1–0,5 MPa

• Работно налягане макс. 1,0 MPa

• Изпитателно налягане 1,6 MPa

При по-високо налягане от 0,5 MPa трябва да се монтира
редуктор на налягането, за да не надвишава шумът
пределите на нормата.
Да се избягват по-големи разлики в налягането между
връзките за студената и топлата вода!

• Поток при
– Душ: прибл. 9 л/мин
– Аератор: прибл. 11 л/мин

• Температура на топлата вода при входа: макс. 70 °C
Препоръчва се (Икономия на енергия): 60 °C

• Възможна е термична дезинфекция

• Температура на околната среда: 4–40 °C

• Относителна влажност на въздуха: макс. 80%

• Електрозахранване: 6 V литиева батерия (тип CR-P2)

• Номинална мощност:1,4 W

• Активиране на автоматичния предпазен
прекъсвач след допир: 60 сек

• Сигнализация за необходима смяна на батерията чрез
3 водни струи.

• Управление на защитна степен: IP 44

• Водопроводни връзки студена – отдясно

налягане на потока от 0,3 MPa

топла – отляво

Разрешение за пускане в експлоатация
исъответствие

Декларации за съответствие могат да бъдат изискани на
следния адрес:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Монтаж

Спазвайте монтажните размери на страница I, както и
размерите за дължина на маркуча.

Внимание: Управлението трябва да е леснодостъпно.
Водопроводната система трябва да се промие основно

преди и след монтаж (спазвайте EN 806)!
Монтаж на арматурата, вж. страница I и II, фиг.[1] до [9].

страница II, фиг.[10]до [14].

Монтаж на тежестта към маркуча за душа, вж. фиг. [15].
Важно

При използването на метални мивки за изравняването на
потенциала мивката трябва да се свърже с управлението
чрез предварително монтирания жълт проводник, за да
се осигури функцията, виж фиг. [16].

За

изравняване на потенциалите при всички останали мивки
жълтият проводник трябва да се свърже към друга
подходяща метална част.

При това трябва да се спазват специфичните
условия на терена, както и местните наредби.

Въвеждане в експлоатация

За да се избегне прегряване, настройте изходната
температура на водата от смесителя да бъде
хладка. Препоръчителна максимална
температура: 38 °C, виж фиг. [18].
С цел предотвратяване на злополуки лебедката
винаги трябва да се позиционира над мивката.
Осигурете безпрепятствено изтичане на водата.

Сглобяване на батерията, вж. страница II, фиг. [17] до [20].
Последователността е важна итрябва да

Електрониката засича условията на околната среда. През
това време контролната лампичка на управлението мига.

Батерията не трябва да се пуска (прибл. 1 минута).

Проверете връзките за теч.
Проверка за изправно функциониране, вижте фиг. [21].

Задаване на параметъра за докосване в условията за

околната среда, Вижте страница III, фиг. [22].

- Потокът на водата варира според околната температура

и атмосферната влажност.

1 енай-ниската стойност

- При твърде висока стойност съществува опасност от

активиране на режима на продължително плакнене.

Чрез натискане на бутона за най-малко 10 секунди менюто ще
се рестартира:

• Контролната лампичка мига 1 път.

• Най-накрая последно запазената стойност се сигнализира

чрез мигане, напр. 3 пъти за етап 3 (настройка в завода).

• При последващо натискане на бутона се увеличава

стойността за даден етап.

• Избраният етап се сигнализира чрез мигане.

- Ако не последва натискане на копче, контролната

лампичка сигнализира още 2 пъти последно зададената
стойност. След това лампичката светва продължително и
се излиза от менюто. Последно зададената стойност се
запазва.

Управление, вж. страница III, фиг. [23] до [26].
Чрез докосване на посочената сива област водата може да
се пусне, без да се използва лостът, вж. фиг. [23].
Указание: Пускайте потока на водата само чрез контакт
скожата.
Ако потокът във функцията за докосване е твърде висок,
еднопосочният обратен клапан 08 565 трябва да се подмени с
64 689, Вижте страница III, фиг. [36] и страница IV.

Превключване на струята на душа вж. фиг.[26].
Ограничаване на количеството
Режим за почистване, вж. фиг. [29].

Чрез хващане и задържане на чучура за повече от 5 секунди
се активира режим за почистване:

• Потвърждение чрез водна струя.

, вж. фиг. [27] и [28].

се спазва.

41

• В режима за почистване (прибл. 2 минути) контролната

Уреди с тези обозначения не принадлежат към
битовите отпадъци, а трябва да се изхвърлят
отделно съгласно наредбите на съответната
страна.
Батериите трябва да се изхвърлят като отпадък

лампичка мига 2 пъти за начало и 2 пъти за край на
режима за почистване.

Хигиенно изплакване, виж фиг. [30].
Хигиенното изплакване служи за гарантиране на хигиената,
в случай че батерията не се използва продължително
време.
Старт чрез докосване на чучура и последващо натискане на

на управлението. Времето за промиване по време на

бутона
термичната профилактика 10 минута.
Ако през това време батерията бъде задействана отново,
потокът на водата спира, Хигиенното изплакване се
прекъсва и трябва да бъде стартирана отново.

Техн ическо обслужване

Проверете всички части, почистете ги и ако е необходимо,
ги подменете.

Прекъснете подаването на студена и топла вода.
Сваляне на батерията и изключване на щепселното

съединение, вж. страница II, фиг. [14] и [19].

I. Картуш, вж. страница III, фиг. [31].
Монтажът се извършва в обратна последователност. При

монтажа на картуша внимавайте уплътнителите да
прилегнат правилно. Завинтете
последователно малко по малко.

II. Душ за изплакване с еднопосочен обратен клапан,

вж. страница III, фиг. [32].

винтовете и ги затегнете

Монтажът се извършва в обратна последователност.

Сигнализирането се осъществява при използване на
сензорната функция.
При ниско ниво на заряд на батерията за захранване
контролната лампичка мига и потокът на водата се стартира
с три кратки водни струи.
При почти разредена батерия за захранване контролната
лампичка мига и
водни струи.
При разредена батерия за захранване контролната
лампичка мига и не потича вода.
Монтажът се извършва в обратна последователност.
Спазвайте поляризацията на батерията!
IV. Електромагнитен вентил, вж. страница III,
фиг. [33] и [34].
Монтажът се извършва в обратна последователност.

V. Управление, вж. страница III, фиг. [33] до [35].
Монтажът се извършва в обратна последователност.

VI. Еднопосочен обратен клапан и цедка, вж. страница III,
фиг. [36].
Монтажът се извършва в обратна последователност.

потокът на водата спира след три кратки

Резервни части

Вж. страница IV (* = Специални части).

Поддръжка

Указанията за поддръжка на тази арматура можете да
намерите в приложените инструкции за поддръжка.

Указания за отстраняване на батериите

III. Батерия, вж. страница II, фиг. [14] и [19].

Батерията трябва да се смени най-късно след десетгодишна
употреба на арматурата.

Нуждата от смяна на батерията за захранване

се
сигнализира чрез контролната лампичка на управлението и
на батерията.

Неизправност Причина Отстраняване

Не тече вода • Прекъснато е подаването на вода - Отворете спирателния вентил/спирателното кранче

След допир водата
не потича

Непрекъснато тече
вода

Водата тече
произволно

Малко количество
вода

• Прекъснато захранване с вода

• Запушен филтър в магнитния вентил

• Конекторът на магнитния вентил без контакт

• Дефектен магнитен вентил

• Няма напрежение

- Батерията е празна

- Конекторът е без контакт

• Режимът на почистване е активен

• Сензорите не са настроени правилно
според условията на околната среда

• Повреден магнитен вентил

• Сензорите не са настроени правилно
според условията на околната среда

• Сензорите не са настроени правилно
според условията на околната среда

• Маркучите се допират

• Маркучите трябва да се удължат

• Задейства се поради влажност

• Няма изравняване на потенциалите

• Арматурата не е калибрирана правилно

• Замърсен аератор

• Замърсен филтър в магнитния вентил

• Спирателните
не са отворени напълно

клапани, ъгловите вентили

- Да се отвори спирателният вентил/спирателното

кранче

- Да се почисти цедката

- Да се свърже конекторът

- Да се смени магнитният вентил

- Да се смени батерията

- Да се проверят съединенията

- Да се изчака 2 минути

- Да се повиши параметърът за докосване
(5 е най

-високата стойност... 1 е най-ниската стойност)

- Да се смени магнитният вентил

- Да се намали параметърът за докосване
(5 е най-високата стойност... 1 е най-ниската стойност)

- Да се намали параметърът за докосване
(5 е най-високата стойност... 1 е най-ниската стойност)

- Да се провери контактът и евентуално да се изолира

-

Да се изолират удължаващите маркучи

- Да не се поставят влажни кърпи върху арматурата

- Да се установи изравняване на потенциалите, вж.
глава Свързване на арматурата

- Да се извади батерията и да се постави отново

Да се провери отново, след като изгасне контролната
лампичка

- Да се смени или почисти аераторът

- Да се почисти цедката

- Да се отворят докрай спирателните клапани, ъгловите
вентили, да се проверят захранващите тръбопроводи

42

EST

Ohutusteave

Toode vastab EL-i direktiivides kehtestatud
nõuetele.

• Segistit tohib paigaldada ainult külmumiskindlatesse ruumi­desse.

• Pistikühendust ei tohi puhastamisel otseselt ega kaudselt
veega märjaks pritsida.

Kasutusala

Segistit võib kasutada koos järgmiste seadmetega:

• survestatud soojussalvestitega;

• termiliselt reguleeritud läbivooluboileritega.

Ei ole võimalik kasutada koos survevaba boileriga (lahtise
veekuumutiga).

• GROHE Touch funktsioon veevoolu avamiseks ja
sulgemiseks töötab metallpindadel elektrilise raskusnihutuse
põhimõttel. Juhul, kui enne Touch funktsiooni rakendamist
on magnetventiil suletud, siis nüüd see avatakse, kui
magnetventiil on juba avatud, siis see suletakse.

Tehnilised andmed

• Voolusurve:
– min. 0,05 MPa
– soovituslik 0,1–0,5 MPa

• Surve töörežiimis max 1,0 MPa

• Testimissurve 1,6 MPa

Kui segisti staatiline surve on üle 0,5 MPa, tuleb müra koefit­siendist kinnipidamiseks paigaldada survealandaja.

Vältige suuri surveerinevusi külma ja kuuma vee ühenduse vahel.

• Läbivool 0,3 MPa veesurve korral
– Dušš: u 9 l/min
– Aeraator : u 11 l/min

• Sooja vee sissevoolu temperatuur: maksimaalselt 70 °C
Soovituslik temperatuur(energiasäästlik): 60 °C

• Võimalik on termiline desinfektsioon

• Keskkonnatemperatuur: 4–40 °C

• Suhteline õhuniiskus: maksimaalselt 80 %

• Toitepinge: Liitiumpatarei 6 V (tüüp CR-P2)

• Nimivõimsus: 1,4 W

• Automaatne turvasulgur pärast puudutamist 60 s

• Patareide vahetuse vajalikkusest annavad märku kolm
lahjendustesti.

• Juhtimise kaitseklass: IP 44

• Veeühendus külm vesi – paremal

kuum vesi – vasakul

Kasutusluba ja vastavus

Vastavustunnistusi saab vajaduse korral küsida järgmiselt
aadressilt:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Paigaldamine

Järgige voolikupikkusi ja paigaldamismõõtmeid voldiku lehel I.

Tähelepanu: Juhtimisseade olema kergesti ligipääsetav.
Loputage torusüsteem enne ja pärast paigaldamist

põhjalikult läbi (järgige standardit EN 806).
Paigaldage segisti, vt. voldiku lk. I ja II jooniseid [1] kuni [9].

Ühendage segisti

Paigaldage juhtseadmega hoidik ning ühendage,

vt voldiku lk II, jooniseid [10] kuni [14].

Ühendage raskus dušivooliku külge, vt joonist [15].

Tähtis
Metallist kraanikausi kasutamisel peab valamu olema

toimimise tagamiseks kaasasoleva kaabli abil juhtseadmega
ühendatud, et potentsiaali ühtlustada, vt joonist [16].

Kõikide muude valamute puhul peab kollane kaabel olema
potentsiaali ühtlustamiseks mõne muu sobiva metallosaga
ühendatud.

Järgida tuleb riigipõhiseid tingimusi ja kohalikke
norme.

Kasutuselevõtt

Aurupõletuste vältimiseks seadistage
segamisseadme algtemperatuur käesoojale
temperatuurile. Soovitatav maksimaalne
temperatuur: 38 °C, vt joonist [18].
Veekahjude vältimiseks sättige segistitila alati
valamu kohale.

Tagage vee vaba äravool.
Paigaldage patarei, vt voldiku lk II, jooniseid [17] kuni [20].
Kinni tuleb pidada paigaldamise järjekorrast.

Elektroonika selgitab välja keskkonnatingimusi. Selle aja
jooksul vilgub juhtseadme märgutuli. Liitmikku ei tohi
vabastada (u 1 minuti jooksul).

Veenduge, et ühenduskohad ei leki.
Kontrollige, kas segisti töötab, vt joonist [21].

Touch-parameetri reguleerimine vastavalt
keskkonnatingimustele, vt voldiku lk III, joonist [22].

- Vee väljavool varieerub vastavalt keskkonnatemperatuurile

ja õhuniiskusele.

- Touch-parameeter: 5 suurim väärtus... 1 väikseim väärtus...

- Suure väärtuse korral on oht püsivoolule.
Klahvi vajutamisel avaneb vähemalt 10 sekundi pärast menüü.

• Märgutuli vilgub 1x.

• Lõpuks vilgub viimati salvestatud väärtus, nt 3x astme

3 kuvamiseks (tehaseseadistus).

• Iga järgmine klahvilevajutus suurendab väärtust ühe astme

võrra.

• Valiku kinnituseks hakkab vilkuma märgutuli.

- Kui uut nupuvajutust ei järgne, annab märgutuli veel 2 korda

märku viimati valitud väärtuse kohta. Sellele järgneb püsiv
valgus ja menüüst väljutakse. Viimasena valitud väärtus
salvestatakse.

Kasutamine vt voldiku lk III, joonist [23] kuni [26].
Hallide alade puudutamisel saab vett võtta ilma hoobi

kasutamata, vt joonist [23].
Märkus: Aktiveerimine vaidnahakontakti kaudu.
Kui läbivool Touch-funnktsioonis on liiga suur, siis vahetage

tagasilöögiklapp 08 565 välja 64 689 vastu, voldiku lk III,
järgige joonist [36] ja voldiku lk IV.

Dušijoa ümberlülitamine vt joonist [26].

Vee voolumäära piiramine, vt joonist [27] ja [28].

Puhastusrežiim, vt joonist [29].

Kui haarata ja hoida segistitila kauem kui 5 sekundit, käivitub
puhastusrežiim:

43

• Kinnitus veeväljastuse kaudu

Selle tähisega seadmeid ei tohi visata olmeprügi
hulka, vaid tuleb utiliseerida riiklike eeskirjade järgi.
Suunake patareid jäätmekäitlusesse riiklike
eeskirjade järgi.

• Puhastusrežiimis (ca 2 min) vilgub märgutuli 2x alguses ja
2x pärast puhastusrežiimi lõpetamist.

Automaatne loputus, vt joonist [30].
Automaatne loputus tagab veehügieeni, kui liitmikku pikemat
aega ei kasutata.
Käivitamiseks puudutage segistitila ja seejärel vajutage
juhtpaneelil asuvat nuppu. Automaatne loputus loputusaeg 10
minuti jooksul.
Kui selle ajal segisti uuesti aktiveeritakse, peatub veevool,

automaatne loputus katkestatakse ja see tuleb uuesti
käivitada.

Tehniline hooldus

Kõik osad tuleb üle kontrollida, puhastada ja vajaduse korral
välja vahetada.

Sulgege külma ja kuuma vee juurdevool.
Võtke patarei välja ja ühendage pistikuühendusest lahti,

vt voldiku lk II, joonist [14] ja [19].
I. Padrun vt voldiku lk III, joonist [31].

Kokku tuleb panna vastupidises järjekorras. Padruni
paigaldamisel jälgige tihendite õiget asendit. Paigaldage
kruvid ja kruvige need vaheldumisi ühtlaselt keerates kinni.

II. Tagasilöögiklapiga käsidušš, vt voldiku lk III, joonist [32].
Kokku tuleb panna vastupidises järjekorras.
III. Patarei, vt voldiku lk II joonist [14] ja [19].
Patarei tuleb välja vahetada hiljemalt 10 aastat pärast segisti

kasutuselevõttu.
Kohustuslikust patareide vahetusest annavad märku
juhtpaneeli märgutuled ja segisti.

Rike Põhjus Rikke kõrvaldamine

Vesi ei voola • Vee juurdevool on katkenud - Avage sulgventiilid/nurkventiilid

Vesi ei hakka pärast
puudutamist
voolama

Vesi voolab
katkematult

Vesi voolab
ssoovimatult

Veehulk on liiga
väike

• Vee juurdevool on katkenud

• Magnetventiili sõel on ummistunud

• Magnetventiili pistikühendusel puudub kontakt

• Magnetventiil on defektne

• Puudub elektrivool

- Patarei on tühi

- Pistikühendusel puudub kontakt

• Puhastusrežiim on aktiivne

• Sensorid ei ole vastavalt
keskkonnatingimustele korrektselt
reguleeritud

• Magnetventiil on defektne

• Sensorid ei ole vastavalt
keskkonnatingimustele korrektselt
reguleeritud

• Sensorid ei ole vastavalt
keskkonnatingimustele korrektselt reguleeritud

• Voolikud puudutavad üksteist

• Voolikuid pikendati

• Aktiveerumine niiskuse tõttu

• Potentsiaal ei ole ühtlustatud

• Segisti ei ole õigesti kalibreeritud

• Aeraator on määrdunud

• Magnetventiili sõel on määrdunud

• Sulg- ja nurkventiilid ei ole täielikult avatud

Märguanne toimub, kui kasutate funktsiooni „Touch“.
Kui patareid hakkavad tühjaks saama, vilgub märgutuli ja
veevool käivitub kolme lühikese veepurskega.
Peaaegu tühja patarei korral vilgub märgutuli ja veevool
seiskub pärast kolme lühikest veepurset.
Tühja patarei korral vilgub märgutuli ja vett ei voola.

Kokku tuleb panna vastupidises järjekorras.
Jälgige patarei poolusi!
IV. Magnetventiil, vt voldiku lk III, joonist [33] ja [34].

Kokku tuleb panna vastupidises järjekorras.
V. Juhtimine, vt voldiku lk III, joonist [33] kuni [35].
Kokku tuleb panna vastupidises järjekorras.
VI. Tagasilöögiklapp ja sõel, vt voldiku lk III, joonist [36].
Kokku tuleb panna vastupidises järjekorras.

Tagavaraosad

Vt voldiku lk IV (* = eriosad).

Hooldamine

Segisti hooldusjuhised on kirjas kaasasolevas hooldusjuhendis.

Jäätmekäitlus

- Avage sulgventiilid/nurkventiilid

- Puhastage filter

- Ühendage pistikühendus

- Vahetage magnetventiil välja

- Vahetage patarei välja

- Kontrollige pistikühendusi

- Oodake 2 minutit

- Suurendage Touch-parameetrit
(suurim väärtus on 5 ...väikseim väärtus on 1)

- Vahetage magnetventiil välja

- Vähendage Touch-parameetrit
(suurim väärtus on 5 ...väikseim väärtus on 1)

- Vähendage Touch-parameetrit
(suurim väärtus on 5 ...väikseim väärtus on 1)

- Kontrollige kontakti ning vajadusel isoleerige

- Isoleerige pikendusvoolikud

- Ärge pange segisti peale niiskeid rätikuid

- Tagage potentsiaaliühtlustus, vt peatükki

Ühendage segisti

- Võtke aku välja ja pange uuesti sisse Kui punane
märgutuli on kustunud, kontrollige uuesti

- Vahetage aeraator välja või puhastage seda

- Puhastage filter

- Keerake sulg- ja nurkventiilid täiesti lahti.
Kontrollige veevarustuse torusid.

44

LV

Drošības informācija

Šis produkts atbilst saistošajām ES direktīvu
prasībām.

•Ierīci drīkst uzstādīt tikai pret salu aizsargātās telpās.

•Tīrīšanas laikā spraudni nedrīkst tieši vai netieši apsmidzi-

nāt ar ūdeni.

Pielietojums

Ekspluatācija ir iespējama ar:

• hidroakumulatoriem;

• termiski/hidrauliski regulējamiem caurteces ūdens
sildītājiem.

Ekspluatācija ar sildītājiem bez spiediena (atklātajiem siltā
ūdens sagatavotājiem) nav iespējama!

• Funkcija GROHE Touch, ar kuru tiek ierosināta vai izslēgta
ūdens plūsma, darbības princips ir saistīts ar lādiņa pārnesi
uz metāla virsmām. Ja atpazīstot funkciju Touch,
magnētiskais vārsts ir aizvērts, tas tiek atvērts; ja
magnētiskais vārsts jau ir atvērts, tas tiek aizvērts.

Tehniskie parametri

• Hidrauliskais spiediens:
–min. 0,05MPa
– ieteicamais 0,1–0,5 MPa

• Darba spiediens: maks. 1,0 MPa

• Kontrolspiediens: 1,6 MPa

Ja miera stāvokļa spiediens pārsniedz 0,5 Mpa, jāiebūvē
reduktors, lai troksnis nepārsniegtu atļauto līmeni.
Nedrīkst pieļaut lielu spiediena starpību starp karstā un aukstā
ūdens pieslēgumu!

• Caurtece, ja hidrauliskais spiediens ir 0,3 MPa
– duša: apm. 9 l/min
– aerators: apm. 11 l/min

• Ieplūstošā karstā ūdens temperatūra: maks. 70 °C
Ieteicams (enerģijas ekonomija): 60 °C

• Lespējama termiskā dezinfekcija

• Apkārtējā temperatūra: 4–40 °C

• Relatīvais gaisa mitrums: maks. 80 %

• Sprieguma padeve: 6 V litija baterija (CR-P2 tips)

•Nominālā jauda: 1,4 W

• Automātiskā drošības atslēgšanās pēc saskares: 60 s

•Trīs ūdens strūklas pulsācijas norāda, ka ir nepieciešams

• Regulēšanas aizsardzības veids: IP 44

• Ūdens pieslēgums aukstais–labajā pusē

nomain

īt bateriju.

siltais–kreisajā pusē

Atļauja un atbilstība

Atbilstības deklarācijas var pieprasīt, rakstot uz šādu adresi:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Uzstādīšana

Skatiet šļūteņu garumus un uzstādīšanas parametrus I atvērumā.

Uzmanību: Regulēšanai ir jābūt viegli pieejamai.
Rūpīgi izskalojiet cauruļvadu sistēmu pirms uzstādīšanas

un pēc tās (ievērojiet standartu EN 806)!
Armatūras montāža, skatiet I und II atvēruma [1.]

līdz [9.] attēlu.

45

Armatūras pieslēgšana

Tur ētāja ar regulēšanu montāža un pieslēgšana, skatiet

II atvēruma [10.] līdz [14.] attēlu.

Dušas šļūtenes atsvara montāža, skatiet [15.]. attēlu.
Svarīgi!

Ja izmantojat metāla izlietni: lai viss darbotos pareizi,
izlietne ir jāpievieno vadības sistēmai, izmantojot
komplektācijā ietverto potenciāla izlīdzināšanas vadu
dzeltenā krāsā, skat. [16.]. attēlu.

Izmantojot cita veida izlietnes, potenciāla izlīdzināšanai vads
dzeltenā krāsā ir jāpievieno citai piemērotai metāla detaļai.

To darot, ir jāievēro valstī spēkā esošie un vietējie
noteikumi.

Nodošana ekspluatācijā

Lai izvairītos no applaucēšanās, iestatiet mērenu
maisītājierīces izejošo temperatūru. Ieteicamā
maksimālā temperatūra: 38 °C; skatiet [18.] attēlu.
Lai novērstu ūdens radītus bojājumus, iztekai vienmēr
jāatrodas virs izlietnes.
Nodrošiniet brīvu ūdens noteci.

Baterijas ielikšana skatiet II atvēruma [17.] līdz [20.] attēlu.
Secība ir svarīga un tā ir jāievēro.

Elektronika nosaka apkārtējos apstākļus. Šajā laikā mirgo
vadības kontrollampa. Armatūru nedrīkst aizskart (apm.
1minūti).

Pārbaudiet vai savienojuma vietās nav sūču.

ārbaudiet pareizu darbību, skat. [21.] attēlu.

P

Funkcijas Touch parametru iestatīšana atbilstoši apkārtējiem
apstākļiem, skatiet III atvēruma [22.] attēlu.

-Ierosināšana ir atkarīga no apkārtējās temperatūras un
gaisa mitruma.

- Funkcijas Touch parametri: 5 maksimālā vērtība... 1 minimālā
vērtība

-Ja vērtība ir pārāk augsta, iespējams pastāvīgās tecēšanas
risks.

Nospiežot taustiņu un turot vismaz 10 sekundes, tiek atvērta
izvēlne:

• Kontrollampa mirgo vienu reizi.

• Pēc tam mirgošanas reižu skaits norāda pēdējo saglabāto

rtību, piemēram, 3 reizes norāda uz 3 pakāpi (rūpnīcas

vē
iestatījums).

• Katru reizi nospiežot taustiņu, vērtība tiek palielināta par
vienu pakāpi.

• Mirgošanas reižu skaits norāda iestatīto pakāpi.

- Ja taustiņš vairs netiek nospiests, kontrollampa vēl 2 reizes
parāda pēdējo iestatīto vērtību. Pēc tam lampa iedegas
nepārtraukti, un izvēlne tiek aizvērta. Pēdējā iestatītā vērtība
tiek saglabāta.

Lietošana, skatiet III atvēruma [23.] līdz [26.] attēlu.
Pieskaroties zonai, kas attēlota pelēkā krāsā, var ņemt
neizmantojot sviru, skatiet [23.] attēlu.

Norādījums: Izraisīšana, ko rada tikai saskare ar ādu.
Ja funkcijas Touch caurtece ir pārāk liela, nomaniet

atpakaļplūsmas aizturi 08 565 ar aizturi 64 689, skatiet
III atvēruma [36.] attēlu un IV atvēruma.

Dušas strūklas pārslēgšana, skatiet [26.] attēlu.

Patēriņa ierobežošana, skatiet [27.] un [28.] attēlu.

Tīrīšanas funkcija, skatiet [29.] attēlu.

Satverot izteku un turot to vairāk par 5 sekundēm, tiek
aktivizēta tīrīšanas funkcija.

• Viena ūdens strūklas pulsācija apstiprina aktivizēšanu.

ūdeni,

• Tīrīšanas funkcijas laikā (apm. 2 minūtes) mirgo

Ierīces ar šo apzīmējumu nedrīkst izmest kopā ar
saimniecības atkritumiem, tās jāutilizē atsevišķi
saskaņā ar valstī spēkā esošajiem noteikumiem.
Utilizējiet baterijas saskaņā ar attiecīgajā valstī
spēkā esošajiem noteikumiem!

kontrollampa – 2 reizes tīrīšanas funkcijas sākumā un
2 reizes pēc tam, kad tīrīšanas funkcija ir pabeigta.

Higiēnas skalošana, skatiet [30.] attēlu.
Higiēnas skalošana paredzēta ūdens higiēnas
nodrošināšanai, ja armatūra ilgāku laiku nav izmantota.
Uzsākšana notiek, pieskaroties iztekai un tad nospiežot
taustiņu regulēšanas blokā.
Skalošanas laiks higiēnas skalošana laikā 10 minūti.

Ja šajā laikā armatūra tiek palaista no jauna, ūdens
tecēšana tiek apturēta, higiēnas skalošana tiek pārtraukta,
un tā jāuzsāk no jauna.

Tehniskā apkope

Pārbaudiet, notīriet un, ja nepieciešams, nomainiet visas daļas.

Noslēdziet aukstā un karstā ūdens padevi.
Izņemiet bateriju un atvienojiet spraudsavienojumus,

skatiet II atvēruma [14.] un [19.] attēlu.
I. Patrona, skatiet III atvēruma [31.] attēlu.

Lai saliktu, veiciet minētās darbības pretējā secībā. Ievietojot
patronu, raugieties, lai blīvējumu stāvoklis būtu pareizs.
Ieskrūvējiet skrūves un pārmaiņus vienmērīgi pievelciet.

II. Skalojamā duša ar atpakaļplūsmas aizturi, skatiet III
atvēruma [32.] attēlu.

Lai saliktu, veiciet minētās darbības pretējā secībā.
III. Baterija, skatiet II atv
Baterija jānomaina vēlākais 10 gadus pēc armatūras nodoša-

nas ekspluatācijā.
Par baterijas nomaiņas nepieciešamību signalizē
kontrollampiņa regulēšanas blokā un uz armatūras.
Signalizēšana aktivizējas, izmantojot skārienfunkciju.

Problēma Iemesls Novēršana

Netek ūdens •Pārtraukta ūdens padeve - Atveriet slēgventiļus/stūra ventiļus

Pēc pieskāriena
nesāk tecēt ūdens

Ūdens tek bez
apstājas

Nevajadzīgi tek
ūdens

Pārāk maza ūdens
plūsma

ēruma [14.] un [19.] attēlu.

•Pārtraukta ūdens padeve

• Aizsprostots magnētiskā vārsta siets

•Magnētiskā vārsta spraudsavienojumā nav
kontakta

•Magnētiskā vārsta defekts

•Nav strāvas

- Tukša baterija

- Spraudsavienojumā nav kontakta

•Ir aktīva tīrīšanas funkcija

• Sensoru sistēma nav iestatīta atbilstoši
apkārtējiem apstākļiem

•Magnētiskā vārsta defekts

• Sensoru sistēma nav iestatīta atbilstoši
apkārtējiem apstākļiem

• Sensoru sistēma nav iestatīta atbilstoši
apkārtējiem apstākļ

•Šļūtenes saskaras

•Šļūtenes ir pagarinātas

• Mitruma izraisīta darbība

• Nav veikta potenciāla izlīdzināšana

•Armatūra nav pareizi kalibrēta

• Aizsprostots aerators

• Aizsprostots magnētisk

•Slēgventiļi, stūra ventiļi nav pilnībā atvērti

iem

ā vārsta siets

Zema baterijas uzlādes līmeņa gadījumā kontrollampiņa sāk
mirgot, un ūdens plūsma tiek uzsākta ar trīs īsiem ūdens
impulsiem.
Ja baterija ir gandrīz izlādējusies, kontrollampiņa mirgo un
ūdens plūsma apstājas pēc trīs īsiem ūdens impulsiem.
Ja baterija ir izlādējusies, kontrollampi
netek.

Lai saliktu, veiciet minētās darbības pretējā secībā.
Ievērojiet baterijas polus!
IV. Magnētiskais vārsts, skatiet III atvēruma [33.] un [34.] attēlu.
Lai saliktu, veiciet minētās darbības pretējā secībā.

V. Regulēšana, skatiet III atvēruma [33.] līdz [35.] attēlu.
Lai saliktu, veiciet minētās darbības pretējā secībā.
VI. Atpakaļplūsmas aizturis un siets, skatiet III

atvēruma [36.] attēlu.
Lai saliktu, veiciet minētās darbības pretējā secībā.

ņa mirgo, bet ūdens

Rezerves daļas

Skatiet IV atvērumu (* = speciālie piederumi).

Apkope

Norādījumus par šīs armatūras kopšanu skatiet komplektācijā
iekļautajā kopšanas pamācībā.

Norādījums bateriju savākšanai

-Atveriet slēgventiļus/stūra ventiļus
riet sietu

-Iztī

-Saslēdziet spraudsavienojumu

- Nomainiet magnētisko vārstu

- Nomainiet bateriju

-Pārbaudiet spraudsavienojumu

- Nogaidiet 2 minūtes

- Palieliniet funkcijas Touch parametru (5 maksimālā

vērtība...1 minimālā vērtība)

- Nomainiet magnētisko vārstu

- Samaziniet funkcijas Touch parametru

(5 maksimālā vērtība...1 minimālā vērtība)

- Samaziniet funkcijas Touch parametru

(5 maksimālā vērtība...1 minimālā vērtība)

-Pārbaudiet kontaktu un, ja nepieciešams, izolējiet

- Izolējiet pagarinājuma šļūtenes

- Uz armatūras nedrīkst likt mitrus dvieļus

- Veikt potenciāla izlīdzināšanu, skat. nodaļu

Armatūras pieslēgšana

-Izņemiet bateriju un ievietojiet atpakaļ. Kad

nodziest kontrollampa, pārbaudiet vēlreiz

- Nomainiet vai iztīriet aeratoru

-Iztīriet sietu

-Pilnībā atveriet slēgventiļus, stūra ventiļus,

pārbaudiet padeves cauruļvadus

46

LT

Maišytuvo prijungimas

Šis gaminys atitinka taikomų ES direktyvų
reikalavimus.

Sumontuokite laikiklį su valdikliu ir prijunkite

Informacija apie saugą

• Montuoti galima tik šildomose patalpose.

• Valant kištukinę jungtį, negalima jos tiesiogiai arba netiesio-

giai apipurkšti vandeniu.

Naudojimo sritis

Galima naudoti su:

• slėginiais vandens kaupikliais,

• Termiškai / hidrauliškai valdomais tekančio vandens
šildytuvais.

Naudoti su beslėgiais vandens kaupikliais (atvirais vandens
šildytuvais) negalima!

• „GROHE Touch“ funkcija, skirta vandens tėkmei aktyvinti
arba išjungti, veikia elektrinio krovinio perstūmimo ant
metalinių paviršių principu. Jei vykstant „Touch“ atpažinimui
elektromagnetinis vožtuvas uždarytas, jis atidaromas. Jei
elektromagnetinis vožtuvas jau atidarytas, jis uždaromas.

Techniniai duomenys

• Vandens slėgis:
– min. 0,05 MPa
– rekomenduojamas 0,1–0,5 MPa

• Didžiausiasis darbinis slėgis: 1,0 MPa

• Bandomasis slėgis: 1,6 MPa

Jei statinis slėgis didesnis nei 0,5 MPa, siekiant neviršyti nuro­dytų triukšmo verčių reikia įmontuoti slėgio reduktorių.

Venkite didelio šalto ir karšto vandens slėgių skirtumo!

• Vandens prataka esant 0,3 MPa vandens slėgiui
– Dušas: apie 9 l/min.
– Purkštukas: apie 11 l/min.

• Įtekančio karšto vandens temperatūra: maks. 70 °C
Rekomenduojama temperatūra (taupant energiją): 60 °C

• Galima atlikti terminę dezinfekciją

• Aplinkos temperatūra: 4–40 °C

• Santykinė oro drėgmė: maks. 80 %

• Maitinimo įtampa: 6 V ličio baterija (CR-P2 tipo)

•Vardinė galia: 1,4 W

• Automatinis apsauginis išjungimas prisilietus: 60 s

• 3 hidrauliniai smūgiai rodo, kad reikia pakeisti bateriją.

• Valdiklio apsaugos laipsnis: IP 44

• Šalto vandens jungtis: šalto–dešinėje pusėje

karšto–kairėje

Leidimas eksploatuoti ir atitiktis

Jei norite gauti atitikties deklaracijas, kreipkitės šiuo adresu:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Įrengimas

Žr. I atlenkiamajame puslapyje esančius žarnų ilgius ir montavimo
matmenis.

Dėmesio! Valdiklis turi būti lengvai prieinamas.
Prieš atlikdami įrengimo darbus ir po jų, kruopščiai

praplaukite vamzdžių sistemą (laikykitės EN 806
reikalavimų)!

Maišytuvo montavimas, žr. I ir II atlenkiamąjį puslapį, [1]–[9].

47

žr. II atlenkiamąjį puslapį, [10]–[14].

Prie dušo žarnos pritvirtinkite atsvarą, žr. [15] pav.
Svarbu!

Kai naudojamos metalinės kriauklės, potencialams
išlyginti kriauklę reikia sujungti su valdikliu, naudojant
iš anksto sumontuotą geltoną laidą, kad būtų užtikrintas
veikimas, žr. [16] pav.

Visose kitose kriauklėse potencialams išlyginti geltoną laidą
reikia prijungti prie kitos tinkamos metalinės dalies.

Eksploatacijos pradžia

Kad nenusidegintumėte, reikia nustatyti maišytuvo
išėjimo temperatūrą į drungną temperatūrą.
Maksimali rekomenduojama temperatūra: 38 °C, žr.

[18] pav.

Norint išvengti vandens padaromos žalos, nuotėkio
snapelis visada turi būti virš kriauklės.

Užtikrinkite laisvą nuotėkį.
Įstatykite bateriją, žr. II atlenkiamąjį puslapį, [17]–[20] pav.
Eilės tvarka yra svarbi ir jos reikia laikytis.

Elektronika nustato aplinkos sąlygas. Per šį laiką mirksi valdiklio
kontrolinė lemputė. Įrenginio negalima l įjungti (apie 1 minutę).

Patikrinkite, ar sandarios jungtys.
Patikrinkite, ar tinkamai veikia, žr. [21] pav.
Nustatykite „Touch“ parametrus pagal aplinkos sąlygas,

žr. II atlenkiamąjį puslapį [22] pav.

- Aktyvinimas skiriasi dėl aplinkos temperatūros ir oro drėgmės.

- „Touch“ parametrai: 5 didžiausioji vertė... 1 mažiausioji vertė

-Kai vertė
Mygtuką spaudžiant ne trumpiau nei 10 sekundžių, įjungiamas

meniu:

• Kontrolinė lemputė sumirksi 1 kartą.

• Tada mirksėjimas rodo paskutinę išsaugotą vertę, pvz.,

3 kartai 3 pakopą (gamyklinis nustatymas).

• Dar kartą paspaudus mygtuką, vertė kaskart padidinama per

vieną pakopą.

• Nustatytą pakopą rodo mirksėjimas.

- Jei joks mygtukas nepaspaudžiamas, kontrolinė lemputė dar

2 kartus rodo paskutinę nustatytą vertę. Tada pradeda
šviesti nuolat ir išeinama iš meniu. Paskutinė nustatyta vertė
išsaugoma.

Valdymas, žr. III atlenkiamąjį puslapį, [23]–[26] pav.
Palietus pilkas sritis, vanduo gali pradėti lašėti neaktyvinus

svirties, žr. [23] pav.
Pastaba: aktyvinti galima tik esant sąlyčiui su oda.
Jeigu vandens prataka „Touch“ funkcijoje būtų per didelė,

tuomet atbulinės eigos vožtuvą
žr. III atlenkiamąjį puslapį, [36] pav ir IV atlenkiamąjį puslapį.

Dušo srovės perjungimas, žr. [26] pav.
Kiekio ribojimas, žr. [27] ir [28] pav.
Valymo režimas, žr. [29] pav.

Suėmę ir palaikę nuotėkio snapelį ilgiau nei 5 sekundes
aktyvinsite valymo režimą:

• patvirtinimas hidrauliniu smūgiu.

• Valymo režimu (apie 2 minutes) kontrolinė lemputė sumirksi

2 kartus pradžioje ir 2 kartus pasibaigus valymo režimui.

Tuo metu reikia laikytis šalyje galiojančių sąlygos
ir vietos reikalavimų.

per didelė, kyla nuolatinio veikimo pavojus.

08 565 pakeiskite 64 689,

Higieninis nuleidimas, žr. [30] pav.

Šiuo ženklu pažymėtų įrenginių negalima išmesti
su buitinėmis atliekomis. Juos būtina šalinti
atskirai, laikantis šalyje galiojančių reikalavimų.
Baterijas utilizuokite laikydamiesi šalyje galiojančių
teisės aktų!

Higieninis nuleidimas atliekamas vandens higienos
sumetimais, kai įrenginys ilgai nenaudojamas.
Ji įsijungs palietus nuotėkio snapelį ir paspaudus mygtuką
valdiklyje.
Vandens ištekėjimo laikas vykstant higieninis nuleidimas 10
minučių.

Jei tuo metu įjungiamas maišytuvas, vandens tekėjimas
išjungiamas, ir sustabdytą higieninis nuleidimas reikia
pradėti iš naujo.

Techninė priežiūra

Patikrinkite ir nuvalykite dalis. Jei reikia, pakeiskite jas naujo­mis.

Išjunkite šalto ir karšto vandens tiekimą.
Išimkite bateriją ir atskirkite kištukines jungtis,

žr. II atlenkiamąjį puslapį, [14] ir [19] pav.
I. Kasetė, žr. III atlenkiamąjį puslapį, [31] pav.

Sumontuokite atvirkštine eilės tvarka. Montuodami kasetę
atkreipkite dėmesį, ar tinkamai įstatyti sandarikliai. Įsukite
varžtus ir pakaitomis juos tvirtai priveržkite.

II. Plovimo dušas su atbulinės eigos vožtuvu, žr. III
atlenkiamąjį puslapį, [32] pav.
Sumontuokite atvirkštine eilės tvarka.

III. Baterija, žr. II atlenkiamąjį puslapį, [14] ir [19] pav.
Bateriją reikia pakeisti praėjus ne daugiau kaip 10 metų po

maišytuvo atidavimo eksploatacijai.
Prireikus pakeisti maitinimo elementą, valdiklyje ir ant
maišytuvo užsidega kontrolinė lemputė.
Signalas įsijungia naudojant „Touch“ funkciją.

Kai maitinimo elementas mažai pakrautas, mirksi kontrolinė
lemputė ir vanduo pradeda tekėti paduodamas trimis trumpais
hidrauliniais smūgiais.
Kai maitinimo elementas beveik išsikrovęs, mirksi kontrolinė
lemputė, ir vanduo nustoja tekėti po trijų trumpų hidraulinių
smūgių.
Maitinimo elementui visai išsikrovus, mirksi kontrolinė lemputė,
vanduo iš viso neteka.

Sumontuokite atvirkštine eilės tvarka.
Nesupainiokite baterijos polių!
IV. Elektromagnetinis vožtuvas, žr. III atlenkiamąjį puslapį,

[33] ir [34] pav.
Sumontuokite atvirkštine eilės tvarka.

V. Valdiklis, žr. III atlenkiamąjį puslapį, [33]–[35] pav.
Sumontuokite atvirkštine eilės tvarka.

VI. Atbulinės eigos vožtuvas ir sietelis, žr. III atlenkiamąjį
puslapį, [36] pav.
Sumontuokite atvirkštine eilės tvarka.

Atsarginės dalys

Žr. IV atlenkiamąjį puslapį (* – specialūs priedai).

Priežiūra

Šio maišytuvo priežiūros nurodymai pateikti pridėtoje
priežiūros instrukcijoje.

Nuorodos dėl utilizavimo

Gedimas Priežastis Ką daryti?
Nebėga vanduo •Nėra vandens įtėkio. - Atidarykite uždarymo vožtuvus / kampinius vožtuvus.
Prisilietus

neįjungiamas
vandens tekėjimas

Vanduo bėga
nenutrūkstamai

Vanduo bėga
savaime

Per mažas vandens
kiekis

•Nėra vandens įtėkio.

• Užsikišo elektromagnetinio vožtuvo sietelis.

•Nėra solenoidinio vožtuvo jungiamojo
elemento.

• Sugedo elektromagnetinis vožtuvas.

•Nėra įtampos.

- Išsieikvojusi baterija.

- Tarp kištukinių jungčių nėra kontakto.

• Aktyvus valymo režimas.

• Netinkamai nustatyta daviklių sistema
aplinkos sąlygoms.

• Sugedo elektromagnetinis vožtuvas.

• Netinkamai nustatyta daviklių sistema
aplinkos sąlygoms.

• Netinkamai nustatyta daviklių sistema
aplinkos sąlygoms.

• Žarnos nesiliečia.

• Žarnos buvo pailgintos.

• Suveikia dėl drėgmės.

• Neužtikrintas potencialų išlyginimas.

• Maišytuvas netinkamai sukalibruotas.

• Užsiteršė purkštukas.

• Užsiteršė sietelis elektromagnetiniame
vožtuve.

• Ne iki galo atidaryti uždarymo vožtuvai,
kampiniai vožtuvai.

- Atidarykite uždarymo vožtuvus / kampinius vožtuvus.

- Išvalykite sietelį.

- Sujunkite kištukines jungtis.

- Pakeiskite elektromagnetinį vožtuvą.

- Pakeiskite bateriją.

- Patikrinkite kištukines jungtis.

- Palaukite 2 min.

- Padidinkite „Touch“ parametrus (5 – didžiausioji
vertė, 1 – mažiausioji vertė).

- Pakeiskite elektromagnetinį vožtuvą.

- Sumažinkite „Touch“ parametrus (5 – didžiausioji
vertė, 1 – mažiausioji vertė).

- Sumažinkite „Touch“ parametrus (5 – didžiausioji
vertė, 1 – mažiausioji vertė).

- Patikrinkite kontaktą ir prireikus jį izoliuokite.

- Izoliuokite ilginamąsias žarnas.

-Nedėkite ant maišytuvo drėgnų šluosčių.

- Išlyginkite potencialus, žr. skyrių Maišytuvo
prijungimas.

- Išimkite bateriją ir vėl ją įstatykite. Užgesus
kontrolinei lemputei, patikrinkite iš naujo.

- Pakeiskite arba išvalykite purkštuką.

- Išvalykite sietelį.

- Iki galo atidarykite uždarymo vožtuvus, kampinius
vožtuvus, patikrinkite tiekimo linijas.

48

RO

Închiderea bateriei

Acest produs corespunde cerinţelor cuprinse în
directivele CE aferente.

Montarea şi conectarea suportului şi sistemului de

Informaţii privind siguranţa

• Instalarea trebuie realizată numai în spaţii protejate împo­triva îngheţului.

• La curăţare, ştecherele nu trebuie stropite direct sau indirect
cu apă.

Domeniul de utilizare

Funcţionarea este posibilă cu:

• Cazane sub presiune

• Încălzitoare instantanee comandate termic/hidraulic

Funcţionarea cu cazane nepresurizate (încălzitoare deschise)
nu este posibilă!

• Funcţia tactilă GROHE pentru declanşarea şi oprirea jetului de
apă funcţionează după principiul transferului sarcinii electrice
pe suprafeţele metalice. Dacă se recunoaşte un contact,
electrovalva va comuta între poziţiile închis şi deschis.

Specificaţii 3tehnice

• Presiune de curgere:
– min. 0,05MPa
– recomandat 0,1–0,5MPa

• Presiune de lucru max. 1,0MPa

• Presiune de încercare 1,6MPa

Pentru menţinerea valorilor de zgomot în cazul unor presiuni
statice de peste 0,5MPa, se va monta un reductor de presiune.

Se vor evita diferenţele de presiune mai mari între racordurile
de apă caldă şi rece!

• Debit la presiunea de curgere de 0,3MPa
– Duş: aprox. 9l/min.
– Aeratorul: aprox. 11l/min.

• Temperatură intrare apă caldă: max. 70 °C
Recomandat (pentru economisire de energie): 60 °C

• Dezinfectarea termică ete posibilă

• Temperatură ambiantă: 4–40 °C

• Umiditate relativă a aerului: max. 80%

• Alimentare electrică: Baterie cu litiu de 6V (tip CR-P2)

• Putere nominală:1,4W

• Decuplare automată de siguranţă după atingere: 60s

•Dacă este necesară schimbarea bateriei electrice, se va indica
acest lucru prin 3 jeturi de apă.

• Grad de protecţie al sistemului de comandă: IP 44

• Racord de apă rece – dreapta

cald – stânga

Certificare şi conformitate

Declaraţiile de conformitate pot fi solicitate la următoarea adresă:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Instalarea

Se ţine cont de dimensiunile de montaj şi de lungimile furtunu­lui din pagina pliantă I.

Atenţie: Sistemul de comandă trebuie să fie uşor accesibil.
Se spală atent sistemul de conducte înainte şi după

instalare (se va avea în vedere EN 806)!
Montarea bateriei; a se vedea pagina pliantă I şi II,

ig. [1] până la [9].

49

comandă; a se vedea pagina pliantă II, fig. [10] până la [14].
Montarea greutăţii la furtunul de duş; a se vedea fig. [15].
Important

Pentru a asigura funcţionarea, în cazul utilizării chiuvetelor
metalice, acestea trebuie să fie conectate la sistemul de
comandă pentru echilibrarea potenţialului prin intermediul
cablului galben preinstalat; a se vedea fig. [16].

Pentru toate celelalte tipuri de chiuvete, pentru a realiza
echilibrarea potenţialului, cablul galben trebuie conectat la o
componentă metalică adecvată.

Trebuie respectate normele naţionale şi locale în
vigoare.

Punerea în funcţiune

Pentru evitarea arsurilor, temperatura de ieşire a
unităţii de amestecare va fi reglată la o temperatură
suportabilă la atingerea cu mâna. Temperatură
maximă recomandată: 38 °C, a se vedea fig. [18].
Pentru a evita inundaţia, se plasează curgerea
întotdeauna deasupra chiuvetei.
Se asigură evacuarea liberă a apei.

Se introduce bateria electrică; a se vedea pagina pliantă II,

fig. [17] până la [20].

Ordinea este importantă şi trebuie respectată.

Sistemul electronic detectează condiţiile ambientale. În acest
timp, LED-ul de control al sistemului de comandă clipeşte.
Bateria nu trebuie declanşată (aprox. 1 minut).

Se verifică etanşeitatea racordurilor.
Verif icaţi funcţionarea corectă, a se vedea fig. [21].
Setarea parametrului tactil în funcţie de condiţiile ambientale;

a se vedea pagina pliantă II, fig. [22].

-Declanşarea variază în funcţie de temperatura ambiantă şi
de umiditatea aerului.

- Parametru tactil: 5 – valoarea maximă... 1 – valoarea minim

- O valoare prea mare poate conduce la o funcţionare continuă.

Intrarea în meniu se poate face prin apăsarea tastei pentru cel
puţin 10 secunde:

• LED-ul de control clipeşte o dată.

• Ultima valoare memorată va fi afişată prin indicaţii luminoase
intermitente, de exemplu, de 3 ori pentru nivelul 3 (setare din
fabrică).

• La fiecare următoare apăsare de tastă, valoarea creşte cu
un nivel.

• Nivelul setat va fi afişat prin indicaţii luminoase intermitente.

-Dacă nu are loc o apăsare a tastelor, LED-ul de control va
mai semnaliza de 2 ori ultima valoare reglată. Apoi urmează
o aprindere şi se părăseşte meniul. Ultima valoare setată va
fi memorată.

Utilizarea; a se vedea pagina pliantă III, fig. [23] până la [26].
Prin atingerea zonelor gri afişate, se poate da drumul la apă
fără a utiliza maneta; a se vedea fig. [23].
Indicaţie: Se declanşează numai la contactul cu pielea.
Dacă debitul pentru funcţ
înlocuieşte supapa de reţinere 08 565 cu 64 689, a se vedea
pagina pliantă III, fig. [36] şi pagina pliantă IV.

Comutarea jetului duşului; a se vedea fig. [26].

Limitatorul de debit; a se vedea fig. [27] şi [28].

Modul de curăţare; a se vedea fig. [29].

Prin prinderea şi menţinerea dispersorului mai mult de
5 secunde se va activa modul de curăţare:

ia tactilă este prea mare, se

ă

• se confirmă printr-un jet de apă.

Aparatele cu acest marcaj nu se evacuează la
gunoiul menajer. Ele trebuie evacuate separat la
deşeuri conform reglementărilor specifice fiecărei ţări.
Bateriile electrice se vor evacua la deşeuri conform
reglementărilor naţionale în vigoare!

• În modul de curăţare (aprox. 2 minute), LED-ul de control
va clipi de câte 2 ori la începutul şi la sfârşitul programului.

Spălarea pentru igienizare, a se vedea fig. [30].
Spălarea pentru igienizare serveşte la asigurarea igienei apei
în cazul unei durate mai mari de nefolosire a bateriei.
Începeţi prin atingerea dispersorului şi apoi apăsarea tastei de
la unitatea de comandă. Intervalul de clătire din timpul
spălarea pentru igienizare 10 minut.

Dacă în acest interval se va decupla din nou bateria,
debitul de apă se opreşte, spălarea pentru igienizare se
întrerupe şi trebuie repornită.

Întreţinerea

Toate piesele se verifică, se curăţă, eventual se înlocuiesc.

Se întrerupe alimentarea cu apă rece şi caldă.
Se scoate bateria electrică şi se decuplează conectorii;
a se vedea pagina pliantă II, fig. [14] şi [19].
I. Cartuşul; a se vedea pagina pliantă III, fig. [31].

Se montează în ordine inversă. La montarea cartuşului,
se va verifica poziţia corectă a garniturilor. Se înşurubează
şuruburile şi se strânge bine.

II. Duşul de spălare cu supapa de reţinere; a se vedea
pagina pliantă III, fig. [32].
Se montează în ordine inversă.

III. Bateria electrică; a se vedea pagina pliantă II,
fig. [14] şi [19].
Bateria electrică se va înlocui cel târziu după 10 ani de la
punerea în funcţiune a bateriei de apă.

Necesitatea înlocuirii bateriei va fi semnalată prin intermediul
LED-ului de control din unitatea de comandă, precum şi pe
baterie.
Semnalizarea are loc prin folosirea funcţiei tactilă.

Defecţiune Cauză Soluţie
Apa nu curge • Alimentarea cu apă este întreruptă - Se deschid robinetele de închidere/robinetul colţar
Apa nu curge după

contact

Apa curge fără
întrerupere

Apa curge f
comandă

Debit de apă
prea mic

ără

• Alimentarea cu apă este întreruptă

• Sita electrovalvei este înfundată

• Conectorul electrovalvei nu face contact

•Electrovalvă defectă

•Lipsă tensiune

- Bateria electrică este descărcată

- Conectorul nu face contact

• Modul de curăţare este activ

• Sistemul de senzori nu este setat corect la
condiţiile ambientale

•Electrovalvă defectă

• Sistemul de senzori nu este setat corect la
condiţiile ambientale

• Sistemul de senzori nu este setat corect la
condiţiile ambientale

• Se ating furtunurile

• Furtunurile s-au lungit

•Declanşare la umezeală

• Nu este realizată echilibrarea potenţialului

• Bateria nu este calibrată corect

• Aeratorul este murdar

• Sita din electrovalvă este murdară

• Robinetele de închidere şi colţar nu sunt
complet deschise

În cazul încărcării insuficiente a bateriei, LED-ul de control va
lumina intermitent, iar debitul de apă porneşte cu trei jeturi
scurte.
În cazul în care bateria este aproape descărcată, LED-ul de
control va lumina intermitent, iar debitul de apă se opreşte
după trei jeturi scurte.
Dacă bateria este descărcată, LED-ul de control luminează
intermitent şi nu curge apă deloc.
Se montează în ordine inversă.
Atenţie la polaritatea bateriei electrice!

IV. Electrovalva; a se vedea pagina pliantă III, fig. [33] şi [34].
Se montează în ordine inversă.

V. Sistemul de comandă; a se vedea pagina pliantă III,
fig. [33] până la [35].
Se montează în ordine inversă.

VI. Supapa de reţinere şi sita; a se vedea pagina pliantă III,
fig. [36].
Se montează în ordine inversă.

Piese de schimb

A se vedea pagina pliantă IV (* = accesorii speciale).

Îngrijirea

Indicaţiile de îngrijire pentru această baterie se găsesc în
instrucţiunile de îngrijire ataşate.

Indicaţii privind evacuarea la deşeuri

- Se deschid robinetele de închidere/robinetul colţar

- Se curăţă sita

- Se cuplează corect conectorul

- Se înlocuieşte electrovalva

- Se înlocuieşte bateria electrică

- Se controlează conectoarele

-Se aşteaptă 2 minute

- Se reduce parametrul tactil (5 – valoarea
maximă...1 – valoarea minimă)

- Se înlocuieşte electrovalva

- Se reduce parametrul tactil (5 – valoarea
maximă...1 – valoarea minimă)

- Se reduce parametrul tactil (5 – valoarea
maximă...1 – valoarea minimă)

- Se verifică şi se izolează contactele, dacă este
necesar

- Se izolează furtunurile prelungitoare

-A nu se aşeza prosoape umede pe baterie

- Se realizează echilibrarea potenţialului, a se
vedea capitolul Închiderea bateriei

- Se demontează şi se remontează bateria electrică.
Se verifică din nou după stingerea LED-ului de
control

- Se înlocuieşte sau se curăţă aeratorul

- Se curăţă sita

- Se deschid complet robinetele de alimentare şi
colţar şi se controlează conductele de alimentare

50

CN

连接龙头

本产品符合欧盟相关规定的要求。

安装带控件和接头的支架 ，请参见折页 II 中的图 [10] 到 [14]。

安全说明

• 只能在无霜房间内安装。

• 清洁时，不得直接或间接地用水喷淋插入式连接器。

应用范围

可与以下设备配套使用：

• 承压式蓄热热水器

• 温控 / 液控式即热热水器

不允许与非承压式蓄热热水器 （容积式热水器）一起使用。

• 用于控制水流打开或关闭的 GROHE 触控功能基于金属表面
上电荷转移原理。如果在触控感应时电磁阀处于关闭状态，
它将会打开，而如果电磁阀处于已打开状态，它将会关闭。

规格

• 水流压力：

- 最小 0.05 MPa

- 建议数值为 0.1-0.5 MPa

• 工作压力 最大 1.0 MPa

• 测试压力 1.6 MPa

如果静压超过 0.5 MPa，必须在供应管线中加装减压阀以达到
噪音等级要求。

避免冷热水进水管间产生过大压差！

• 水流压力为 0.3 MPa 时的流量

- 花洒喷射器： 约 9 升 / 分

- 出水嘴： 约为 11 升 / 分

• 热水入水口温度： 最高 70 °C
推荐 （节能）： 60 °C

• 可采用温控消毒

• 环境温度： 4-40 °C

• 相对湿度： 最高 80%

• 电源： 6 V 锂电池 （CR-P2 型）

• 额定功率： 1.4 W

• 接触后自动安全关闭： 60 秒

• 出现三次水脉冲即提示须更换电池。

• 防护控制类型： IP 44

• 进水管连接方式： 冷水管 - 右侧

热水管 - 左侧

认证与一致性

如需一致性声明，请向以下地址索取：

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

安装

请参见折页 I 上的软管长度和安装尺寸。
警告：应便于触到控件以便启。
安装前后务必彻底冲洗所有管件 （遵循 EN 806）。
安装龙头，如折页 I 和 II 上的图 [1] 到 [9] 所示。

将配重安装在花洒软管上，请参见图 [15]。
重要事项

使用金属冲洗盆时，冲洗盆必须用预装的黄色软管与等电位控
件相连以确保其正常功能， 参见图 [16]。

对于所有其他冲洗盆，黄色软管须连接至另一个用于保持等电
位的合适金属部件上。

必须遵循特定国家和当地法规。

调节方法

为防止烫伤的危险，混合龙头装置的出水口温度应设置
为微温。 建议最高温度： 38 °C，如图 [18] 所示。

出水嘴必须始终置于冲洗盆上方，以防因漏水造成损坏。
确保无径流水
插入电池，如折页 II 上的图 [17] 到[20] 所示

该顺序非常重要，必须遵循此顺序。
该电子设备会探测环境条件。在此期间该控件的指示灯闪烁。

不得打开水龙头 （约 1 分钟）。

检查连接是否存在渗漏现象。

固有功能如图 [21] 所示。

根据环境条件调节触控参数，请参见折页 III 中的图 [22] 所示。

- 具体参数根据环境温度和空气湿度的不同而有所差异。

- 触控参数：5 最高值 ...1 最低值 ...

- 过高的值可能会导致连续操作。
按下 按钮至少 10 秒，可启动该菜单。

• 指示灯闪烁一次。

• 上次存储的值将通过闪烁次数指示，如 3 级则闪烁 3 次

（出厂设置）。

• 每按下一次该按钮，此值将上升一个级别。

• 所选级别将通过闪烁次数进行指示。

- 如果未进一步按下按钮，指示灯将针对上次设置的值再发出

2 次信号。 然后指示灯发出连续信号并且退出菜单。 最后存储

的值将会被保存。

操作，如折页 III 上的图 [23]
通过触按灰色区域，无需使用手柄即可将水排出，如图 [23]

所示
注意：仅通过皮肤接触启动。
如果触控功能下的流量太高，可将单向阀 08 565 与 64 689 互

换，请参见折页 III 中的图 [36] 所示 和 请参见折页 IV 中的。
花洒喷射器分水器 如图 [26] 所示。
流量限制，如图 [27] 和 [28] 所示。
清洁模式， 如图 [29] 所示。

抓住水龙头超过五秒以开启清洁方式。

• 通过一次水脉冲确认。

• 在清洁模式 （约两分钟）下，开始时指示灯闪烁两次，清洁

模式周期结束时闪烁两次。

和 [26] 所示。

51

卫生冲洗，如图 [30] 所示。

此类设备不属于生活废弃物，必须根据相关国家 /
地区法规单独进行废弃处理。
请按照国家规定处理废旧电池。

卫生冲洗是为了确保水龙头长时间未使用情况下的水卫生。
触摸水龙头并按下控制装置按钮开始。
温控消毒的冲洗时间 10 分钟。

如此期间水龙头被再次激活，则水流停止、卫生冲洗 失败，须
重新开始。

维护

检查和清洁所有部件，根据需要更换部件。
关闭冷热水进水管。
卸下电池并取下插入式连接器，如折页- II 上的图 [14]

和 [19] 所示。
I. 阀芯，请参见折页 III 中的图 [31] 所示。

安装时请按照相反的顺序进行。安装阀芯时，确保正确放置密
封圈。更换螺钉并交替紧固。

II. 带单向阀的抽拉式喷淋，请参见折页 III 中的图 [32] 所示。
安装时请按照相反的顺序进行。
III. 电池，如折页 II 上的图 [14] 和 [19] 所示。

必须在调节龙头后至少 10 年内更换一次电池。

控制器指示灯和水龙头均会发出需更换电池的信号。
使用触摸功能时发出信号。

电池电量低时，指示灯将闪烁，水流变为三股短促水流。
如电池电量即将耗尽，指示灯将闪烁，水流在三股短促水流后

将停止。

故障 原因 补救措施
不出水 • 供水中断 - 打开截止阀 / 角阀

如电池电量已耗尽，指示灯将闪烁，不会出现水流。

安装时请按照相反的顺序进行。
请以正确的正负极方向插入电池。
IV. 电磁阀，如折页 III 上的图 [33] 和 [34] 所示。
安装时请按照相反的顺序进行。
V. 控件， 如折页 III 上的图 [33] 到 [35] 所示。
安装时请按照相反的顺序进行。
VI. 单向阀和过滤网，如折页 III 上的图 [36] 所示。
安装时请按照相反的顺序进行。

备件

请参见折页 IV （* = 特殊配件）。

保养

有关该龙头的保养说明，请参考随附的《保养指南》。

处置说明

触摸后不出水 • 供水中断

持续出水 • 电磁阀失灵

意外出水 • 传感器系统未根据环境条件进行正确调整

流量过小 • 出水嘴有污垢

• 电磁阀中的过滤网堵塞

• 电磁阀的插入式连接器接触不良

• 电磁阀失灵

• 断电

- 电池电量耗尽

- 插入式连接器接触不良

• 已启用清洁模式

• 传感器系统未根据环境条件进行正确调整

• 传感器系统未根据环境条件进行正确调整

• 正在触摸软管

• 软管被延长

• 受潮启动

• 未实现等电位

• 龙头未正确校准

• 电磁阀中的过滤网有污垢

• 未完全打开截止阀、角阀

- 打开截止阀 / 角阀

- 清洁过滤网

- 连接插入式连接器

- 更换电磁阀

- 更换电池

- 检查插入式连接器

- 等待 2 分钟

- 增大触控参数 （5 最高值 ...1 最低值）

- 更换电磁阀

- 降低触控参数 （5 最高值 ...1 最低值）

- 降低触控参数 （5 最高值 ...1 最低值）

- 检查触点并对特定位置进行绝缘处理

- 使延长软管绝缘

- 不要在龙头上晾放置湿布

- 实现等电势，请参见 “ 连接龙头 ” 一章

- 拆下电池，然后将其重新插入。指示灯熄灭后，

再检查一次

- 清洁或更换出水嘴

- 清洁过滤网

- 完全打开截止阀、角阀，并检查供水管路

52

UA

Під'єднання змішувача

Цей продукт відповідає вимогам відповідних
директив ЄС.

Монтаж і під'єднання тримача з блоком керування див.

Правила безпеки

• Встановлення приладу дозволено лише в приміщеннях,
що обігріваються.

• Під час очищення не можна допускати прямого чи
опосередкованого потрапляння води на штекерне
сполучення.

Сфера застосування

Передбачено експлуатацію із зазначеними далі пристроями:

• Гідроакумулятори

• Проточні водонагрівачі з термічним/гідравлічним керуванням

Експлуатацію з безнапірними накопичувачами (відкритими
водонагрівачами) не передбачено!

• Функція GROHE Touch для ініціювання або припинення
надходження потоку води працює за принципом
електричного зміщення заряду на металевих поверхнях.
Якщо під час розпізнавання Touch електромагнітний клапан
закритий, він відкривається, якщо електромагнітний клапан
вже відкритий, він закривається.

Техн ічні характеристики

• Гідравлічний тиск:
– мін. 0,05 МПа
– рекомендовано 0,1–0,5 МПа

• Робочи й тиск макс. 1,0 МПа

• Випробний тиск 1,6 МПа

Якщо статичний тиск перевищує 0,5 МПа, для зниження рівня
шуму необхідно вмонтувати редуктор тиску.
Тиск у трубах для гарячої та холодної води повинен бути
приблизно однаковим!

• Пропускна здатність при гідравлічному тиску 0,3 МПа
– Душ: прибл. 9 л/хв
– Аератор:

• Температура гарячої води на вході: макс. 70 °C
Рекомендовано (економне споживання енергії): 60 °C

• Можлива термічна дезінфекція

• Температура навколишнього середовища: 4–40 °C

• Відносна вологість повітря: макс. 80%

• Джерело живлення: літієвий акумулятор, 6 В (тип CR-P2)

• Номінальна потужність:1,4Вт

• Автоматичне аварійне відключення після контакту: 60 с

• Індикація необхідної заміни акумулятора 3 гідравлічними
ударами.

• Ступінь захисту, керування: IP 44

• Підключення

води холодна – справа

прибл. 11 л/хв

гаряча – зліва

Допуск і відповідність стандартам

Надіслати запит на отримання сертифікатів про відповідність
можна за вказаною нижче адресою:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Встановлення

Дотримуйтеся довжини шлангів та монтажних розмірів, які вказані
на складаному аркуші І.

Увага : Потрібно мати зручний доступ до блоку керування.
Перед установленням і після нього необхідно ретельно

промити систему трубопроводів (дотримуватися

норм EN 806)!
Виконайте монтаж змішувача, див. складаний аркуш I і II,

мал. [1] - [9].

складаний аркуш ІІ, мал. [10] - [14].

Встановлення навантаження на душовий шланг, див. мал. [15].
Увага

З метою забезпечення нормального функціонування
металевих раковин для вирівнювання потенціалів
необхідно з'єднати мийку з блоком керування за допомогою
заздалегідь встановленого жовтого проводу, див. мал. [16].

При використанні будь-яких інших
вирівнювання потенціалів необхідно підключити жовтий провід
до іншої придатної металевої деталі.

Під час цього враховуйте умови вашої країни і
дотримуйтесь місцевих розпоряджень.

типів мийок для

Введення в експлуатацію

Для запобігання опіків вихідну температуру
змішувача треба налаштувати до теплої на дотик.
Рекомендована максимальна температура: 38 °C,

див. рис. [18].

Щоб уникнути пошкоджень водою, завжди
розміщуйте вилив над мийкою.
Забезпечте вільний злив.

Вставте акумулятор див. складаний аркуш II, мал. [17] - [20].
Послідовність дій важлива, і треба її дотримуватись.

Електроніка визначає умови навколишнього середовища. В цей

блим ає контрольна лампа блоку керування. Арматура не

час

повинна спрацювати (прибл. 1 хвилину).

Перевірте герметичність з’єднань.
Перевірити правильність функціонування, див. рис.[21].
Налаштуйте параметри функції Touch згідно з умовами

навколишнього середовища
мал.[22

].

- Запуск змінюється залежно від температури навколишнього
середовища та вологості повітря.

- Параметри функції Touch: 5 найвище значення... 1 найнижче
значення...

- Якщо значення занадто велике, виникає загроза

безперервної дії.

Натискання кнопки запускає меню мінімум на 10 секунд:

• Контрольна лампочка блим ає 1 раз.

• Потім блима нням відображується останнє значення, що було

збережене, наприклад, тричі для рівня 3 (налаштовано
виробником).

• Кожне наступне натискання кнопки збільшує значення на
один рівень.

• Налаштоване значення відображується бли манням.

- Якщо не натиснути кнопку повторно, контрольна лампа

ще двічі показуватиме останнє налаштоване значення.
Потім лампа горить постійно, і система виходить з меню.

Зберігається останнє налаштоване значення.

Блок керування див. складаний аркуш III, мал. [23] - [26].
Дотиком до частин, що позначені сірим кольором, можна
наливати воду, не натискаючи на важіль, див. мал. [23].
Вказівка: Запуск тільки за допомогою контакту зі шкірою.
Якщо пропускна здатність з функцією Touch занадто висока,
замініть зворотний клапан 08 565 на 64 689, див. складаний
аркуш III, мал. [36] i складаний

Перемикач струменя душу див. мал. [26].
Регулювання витрати води
Режим очищення, див. мал.[29].

Режим очищення активується, якщо задіяти та утримувати злив
довше 5 секунд.

• підтвердження гідравлічним ударом.

• В режимі очищення (прибл. 2 хвилини) контрольна лампа

блим ає двічі на початку та двічі після закінчення режиму
очищення.

, див. складаний аркуш III,

аркуш IV.

, див. мал.[27] і [28].

53

Гігієнічне промивання, див. рис.[30].

Пристрої з цією позначкою забороняється
викидати разом із побутовим сміттям. Необхідно
утилізувати їх відповідно до чинного законодавства
вашої країни.
Під час утилізації акумулятора дотримуйтеся
чинного законодавства вашої країни!

Гігієнічне промивання використовується для забезпечення
гігієни, якщо арматура не застосовується протягом тривалого
часу.
Запуск дотиком до зливу та подальшим натисканням кнопки на
керуванні.
Час промивання протягом Гігієнічне промивання 10 хвилину.

Якщо в цей час знову спрацьовує змішувач, подача води
зупиняється, Гігієнічне промивання припиняється і має
бути перезапущена.

Техн ічне обслуговування

Перевірте, очистіть або, якщо необхідно, замініть усі деталі.

Вимкніть подачу гарячої та холодної води.
Витягніть акумулятор та роз'єднайте штекерні сполучення,

див. складаний аркуш II, мал. [14] i [19].
I. Картридж, див. складаний аркуш ІІІ, мал. [31].

Монтаж здійснювати у зворотній послідовності. Під час
встановлення картриджу необхідно стежити за правильним
розташуванням ущільнювачів. Встановіть гвинтові кріплення
та загвинтіть їх по черзі до повної фіксації.

II. Душовий розпилювач зі зворотним клапаном, див.
складаний аркуш III, мал. [32].
Монтаж здійснювати у зворотній послідовності.

IIІ. Акумулятор, див. складаний аркуш II, мал. [14] i [19].
Акумулятор необхідно замінювати не пізніше, ніж через 10 років
після введення змішувача в експлуатацію.

Сигнал про необхідну заміну акумуляторів подається
контрольною лампочкою
Подання сигналу відбувається під час використання функції

Touch.

Несправність Причина Спосіб усунення

Відсутня подача
води

Після контакту
вода не тече

Вода ллється
безперервно

Подача води
вмикається
самочинно

Потік води занадто
слабкий

на керуванні і змішувачі.

• Припинено подачу води - Відкрийте запірні вентилі/кутові вентилі

• Припинено подачу води

• Засмітився фільтр електромагнітного клапана

• Відсутній контакт у штекерному гнізді
електромагнітного клапана

• Пошкоджено електромагнітний клапан

• Відсутня напруга

- Акумулятор розряджений

- Немає контакту в штекерному гнізді

• Активовано режим очищення

• Сенсорний прилад неправильно

налаштований на
середовища

• Пошкоджено електромагнітний клапан

• Сенсорний прилад неправильно

налаштований на умови навколишнього
середовища

• Сенсорний прилад неправильно налаштований
на умови навколишнього середовища

• Шланги стикаються

• Шланги було подовжено

• Відключення через високий рівень вологості

• Вирівнювання потенціалів не встановлено

• Арматура неправильно калібрована

• Забруднено аератор

• Забруднено фільтр електромагнітного клапана

• Запірні, кутові вентилі відкрито неповністю

умови навколишнього

Якщо рівень зарядження акумулятора низький, контрольна
лампочка блимає, а подача води починається з трьох коротких
гідравлічних ударів.
Якщо акумулятор майже розряджений, контрольна лампочка
блимає, а подача води зупиняється після трьох коротких
гідравлічних ударів.

Якщо акумулятор розряджений, контрольна лампочка блимає,
а вода не подається.
Монтаж здійснювати у зворотній послідовності.
Дотримуйтеся полярності акумулятора!

IV. Електромагнітний клапан, див. складаний аркуш III,
мал. [33] і [34].
Монтаж здійснювати у зворотній послідовності.

V. Керування, див. складаний аркуш III, мал. [33] - [35].
Монтаж здійснювати у зворотній послідовності.

VI. Зворотний клапан і фільтр, див. складаний аркуш III,
мал. [36].
Монтаж здійснювати у зворотній послідовності.

Запасні частини

Див. складаний аркуш IV (* = спеціальне приладдя).

Догляд

Рекомендації щодо догляду за цим змішувачем містяться
впосібнику, що додається.

Указівки щодо утилізації

- Відкрийте запірні вентилі/кутові вентилі

- Очистіть фільтр

- Встановіть штекерне сполучення

- Замініть електромагнітний клапан

- Замініть акумулятор

- Перевірте штекерні з’єднання

- Зачекайте 2 хвилини

- Збільшіть параметр функції Touch
(5 найвище значення...1 найнижче значення)

- Замініть електромагнітний клапан

- Зменшіть параметр
(5 найвище значення...1 найнижче значення)

- Зменшіть параметр функції Touch
(5 найвище значення...1 найнижче значення)

- Перевірте контакт та ізолюйте, якщо це необхідно

- Ізолюйте подовжувальні шланги

- Не кладіть вологі серветки на змішувач

- Встановити вирівнювання потенціалів, див. главу

Під'єднання змішувача

- Вийняти, а потім знову вставити батарею. Після
того, як контрольна лампа перестане горіти,
перевірити знов

- Очистіть або замініть аератор

- Очистіть фільтр

-

Відкрийте повністю запірні та кутові вентилі,
перевірте розподільні водопроводи

функції Touch

54

RUS

Подключение смесителя

Данное изделие удовлетворяет требованиям
соответствующих директив ЕС.

Монтаж и подключение держателя с блоком управления,

Информация по технике безопасности

• Уст ано вку разрешается производить только в
обогреваемых помещениях.

• При очистке нельзя допускать прямого или косвенного
попадания брызг воды на штекерный разъем.

Область применения

Возможна эксплуатация с указанными ниже устройствами.

• Накопители

• Прямоточные водонагреватели с термическим/

гидравлическим управлением

Эксплуатация с безнапорными накопителями (открытыми
водонагревателями) не предусмотрена!

• Функция GROHE Touch для инициирования или
прекращения поступления потока воды работает по
принципу электрического смещения заряда на
металлических поверхностях. Если при распознавании
Touch электромагнитный клапан закрыт, он открывается,
если же электромагнитный клапан
он закрывается.

уже открыт,

Техн ические данные

• Давление воды:
– мин. 0,05 MПa
– рекомендовано 0,1–0,5 MПa

• Рабочее давление макс. 1,0 МПа

• Испытательное давление 1,6 MПа

Для снижения уровня шума при давлении в водопроводе
более0,5 MПа рекомендуется установить редуктор давления.
Необходимо избегать больших перепадов давлений в
патрубках подключения холодной и горячей воды!

• Расход воды при динамическом давлении 0,3 MПa
– Душ: прибл. 9 л/
– Аэратор: прибл. 11 л/мин

• Температ ура горячей воды на входе: макс. 70 °C
Рекомендовано (экономное потребление энергии): 60 °C

• Возможна термическая дезинфекция

• Температура окружающей среды: 4–40 °C

• Относительная влажность воздуха: макс. 80%

• Питающее напряжение: 6В, литиевая батарея (тип CR-P2)

• Номинальная мощность:1,4Вт

• Автоматическое аварийное
отключение после контакта: 60 сек.

• Индикация необходимой замены аккумуляторных батарей
3 выбросами воды.

•

Вид защиты, управление: IP 44

• Подключение воды холодная – справа

горячая – слева

Допуск к эксплуатации и соответствие стандартам

Сертификаты соответствия можно запросить по указанному
ниже адресу:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Установк а

См. длину шлангов и монтажные размеры на складном листе I.

Внимание: Необходим удобный доступ к блоку управления.
Перед установкой и после нее тщательно промойте

систему трубопроводов (соблюдайте стандарт EN 806)!
Установите смеситель, см. складной лист I и II, рис.[1] - [9].

см. складной лист II, рис. [10] - [14].

Устан овк а нагрузки на душевой шланг, см. рис. [15].
Важно

В целях обеспечения безопасного функционирования
при использовании металлических раковин для
выравнивания потенциалов мойку необходимо
соединить с блоком управления при помощи
предварительно установленного желтого провода, см.

рис. [16].
При использовании любых других видов раковин
для выравнивания потенциалов желтый провод необходимо
подключить к другой подходящей металлической детали.

Пуск в эксплуатацию

Вставьте аккумуляторную батарею см. складной лист II,

рис. [17] - [20].

Последовательность действий имеет важное значение, и
ее необходимо соблюдать.

Электроника определяет внешние условия. В
контрольная лампа блока управления.

прикасаться запрещено (прибл. в течение 1 минуты).

Проверьте соединения на герметичность.
Проверка правильности работы, см. рис.[21].
Настройте параметры функции Touch на внешние условия,

мин

см. складной лист III, рис.[22].

- Запуск варьируется в зависимости от температуры

- Параметры функции Touch: 5 максимальное значение...

- Если значение слишком высокое, возникает опасность

Нажатием кнопки минимум на 10 сек

• контрольная лампа мигает 1 раз.

• Затем миганием отображается последнее сохраненное

• Каждое следующее нажатие кнопки повышает значение

• Настроенный уровень отображается миганиями.

- Если с клавишами не совершается дальнейших действий,

Обслуживание см. складной лист III, рис. [23] - [26].
Прикасаясь к областям, изображенным серым цветом,
можно наливать воду, не приводя в действие рычаг,
см. рис [23].
Примечание: Запуск только за счет контакта с кожей.
Если расход с функцией Touch слишком высокий, следует
заменить обратный клапан 08 565 на 64 689,
см

Переключатель струи душа см. рис. [26].
Регулирование расхода, см. рис.[27] и [28].
Моющий режим, см. рис. [29].

Активация моющего режима выполняется путем касания и
удержания излива в течение более 5 секунд:

При этом следует соблюдать национальные
условия и местные предписания.

Во избежание ожогов необходимо установить
теплую температуру смесителя на выходе.
Рекомендуемая максимальная температура: 38 °C,

см. рис. [18].

Во избежание повреждений из-за воды всегда
размещайте излив над раковиной.
Обеспечьте свободный сток.

К смесителю

окружающей среды и влажности воздуха.

1 минимальное значение...

непрерывного действия.

значение, например, 3 раза для уровня 3 (заводская
установка).

на один уровень.

на сигнальном индикаторе дважды отображается
последнее установленное значение. Настройки заносятся
в

память, происходит выход из меню. Сохраняется

последнее настроенное значение.

. складной лист III, рис. [36] и складной лист IV.

. запускается меню:

55

это время мигает

• Подтверждение выбросом воды.

Устро йст ва с данным обозначением не относятся к
бытовым отходам. Они должны быть
утилизированы в соответствии с предписаниями
соответствующей страны.
Аккумуляторные батареи утилизировать
всоответствии с национальными предписаниями!

• В моющем режиме (прибл. 2 мин.) контрольная лампа
мигает 2 раза в начале и 2 раза после окончания моющего
режима.

Гигиеническая промывка, см. рис.[30].
Автоматический смыв служит для обеспечения гигиены при
длительном простое арматуры.
Запуск выполняется путем касания излива и последующего
нажатия кнопки системы управления.
Время промывки во время Гигиеническая

промывка 10

минуты.

Если в это время выполнить повторное включение
арматуры, поток воды прекращается, Гигиеническая
промывка прерывается и требуется ее перезапуск.

Техничес кое обслуживание

Проверьте, очистите и при необходимости замените все
детали.

Перекрыть подачу холодной и горячей воды.
Вытащите аккумуляторную батарею и отключите

штекерные соединения, см. складной лист II,

рис. [14] и [19].
I. Картридж, см. складной лист III, рис. [31].

Монтаж производится в обратной последовательности. При
установке картриджа следите за правильным положением
уплотнений. Ввинтите винты и
отказа.

II. Душевой распылитель с обратным клапаном, см.
складной лист III, рис. [32].
Монтаж производится в обратной последовательности.

III. Аккумуляторная батарея, см. складной лист II,
рис.[14] и [19].
Замена аккумуляторной батареи должна производиться не
позднее, чем через 10 лет после ввода смесителя в
эксплуатацию.

поочередно затяните их до

Сигнализация осуществляется путем использования
сенсорной функции.
При низком

уровне заряда аккумуляторной батареи
контрольная лампа мигает, подача потока воды начинается
тремя короткими порциями воды.
В случае практически полного разряжения аккумуляторной
батареи контрольная лампа мигает и подача воды
прекращается после трех коротких порций.

При полном разряжении аккумуляторной батареи
контрольная лампа мигает и поток воды отсутствует.
Монтаж производится в обратной последовательности.
Учитывать полярность аккумуляторной батареи!

IV. Электромагнитный клапан, см. складной лист III,
рис. [33] и [34].
Монтаж производится в обратной последовательности.

V. Управление, см. складной лист III, рис. [33] - [35].
Монтаж производится в обратной последовательности.

VI. Обратный клапан и фильтр, см. складной лист III,
рис.[36].
Монтаж производится в обратной последовательности.

Запасные части

См. складной лист IV (* = специальные принадлежности).

Уход

Указания по уходу за этим смесителем приведены в
прилагаемой инструкции по уходу.

Указания по утилизации

Неисправность Причина Устранение
Вода не течет • Подача воды прервана - Открыть запорные вентили/угловые вентили
После контакта

вода не течет

Вода течет
непрерывно

Вода течет слишком
медленно

Недостаточное
количество
поступаемой воды

• Подача воды прервана

• Фильтр в электромагнитном клапане засорен

• Отсутствует контакт у штекерного разъема
электромагнитного клапана

• Электромагнитный клапан неисправен

• Напряжение отсутствует

- Батарея разрядилась

- Отсутствует контакт в штекерном разъеме

• Моющий режим активирован

• Сенсор неправильно настроен на внешние

условия

• Электромагнитный клапан неисправен

• Сенсор неправильно настроен на внешние

условия

• Сенсор неправильно настроен на внешние
условия

• Шланги соприкасаются

• Шланги были удлинены

• Отключение из-за высокого уровня влажности

• Выравнивание потенциалов не установлено

• Арматура неправильно калибрована

• Аэратор засорен

• Фильтр в электромагнитном клапане загрязнен

• Запорные, угловые вентили открыты не

полностью

- Открыть запорные вентили/угловые вентили

- Очистить фильтр

- Подсоединить штекерный разъем

- Заменить электромагнитный клапан

- Заменить батарею

- Проверить штекерные соединения

- Подождать в течение 2 минут

- Увели чи ть параметр функции Touch
(5 максимальное значение...1 минимальное значение)

- Заменить электромагнитный клапан

- Уме ньшит ь параметр функции To uch
(5

максимальное значение...1 минимальное значение)

- Умень ши ть параметр функции Touch
(5 максимальное значение...1 минимальное значение)

- Проверить контакт и при необходимости изолировать

- Изолировать удлинительные шланги

- Не класть

- Уста но вит ь выравнивание потенциалов, см. главу

- Изъять, а затем снова вставить батарею. После того,

- Заменить аэратор или очистить его

- Очистить фильтр

- Открыть

на смеситель влажные салфетки

Подключение смесителя

как погаснет контрольная лампа, снова проверить

полностью запорные, угловые вентили,

проверить распределительные водопроводы

56

22

10 sec

23

24

> 38°C
< 38°C

26

3mm

27

2.5mm

28
29

2min

> 5sec

30

10min

3mm

3132343536

19mm

22mm

24mm

22mm

*64 689

08 565

19mm

24mm

33

25

II

III

IIIV

2016/09/28

www.grohe.com

D

&

[phone]

[email protected]

A

&

[phone]

[email protected]

AUS

&

+(61) 1300 54945

[email protected]

B

&

[phone]

[email protected]

BG

&

[phone]

[email protected]

BR

&

0800 770 1222

[email protected]

CAU

&

[phone]

[email protected]

CDN

&

[phone]

[email protected]

CH

&

[phone]

[email protected]

CN

&

[phone]

[email protected]

CY

&

[phone]

[email protected]

CZ

&

[phone]

[email protected]

DK

&

[phone]

[email protected]

E

&

[phone]

[email protected]

EST

&

[phone]

[email protected]

F

&

[phone]

[email protected]

FIN

&

[phone]

[email protected]

GB

&

[phone]

[email protected]

GR

&

[phone]

[email protected]

H

&

[phone]

[email protected]

HK

&

[phone]

[email protected]

I

&

[phone]

[email protected]

IND

&

[phone]

[email protected]

IS

&

[phone]

[email protected]

J

&

[phone]

[email protected]

KZ

&

[phone]

[email protected]

LT

&

[phone]

[email protected]

LV

&

[phone]

[email protected]

MAL

[email protected]

MX

&

01800 8391200

[email protected]

N

&

[phone]

[email protected]

NL

&

[phone]

[email protected]

NZ

technicalenquiries@paterson
trading.co.nz

P

&

[phone]

[email protected]

PL

&

[phone]

[email protected]

RI

&

0-800-1-046743
customercare­[email protected]

RO

&

[phone]
[email protected]

ROK

&

[phone]
[email protected]

RP

&

[phone]

RUS

&

[phone]
[email protected]

S

&

[phone]
[email protected]

SGP

&

[phone]
[email protected]

SK

&

[phone]

[email protected]

T

&

[phone]
(Haco Group)

[email protected]

TR

&

[phone]

[email protected]

UA

&

[phone]

[email protected]

USA

&

[phone]

[email protected]

VN

&

[phone]

&

[phone]

[email protected]

BiH

AL

HR

KS

ME

MK

SLO

SRB

&

[phone]

[email protected]

Eastern Mediterranean,
Middle East - Africa
Area Sales Office:

&

[phone]

[email protected]

IR

OM

UAE YEM

&

[phone]

[email protected]

Far East Area Sales Office:

&

[phone]

[email protected]

Latin America:

&

[phone]

[email protected]
