Page 1

UAE

EST

RUS

SLO

FIN

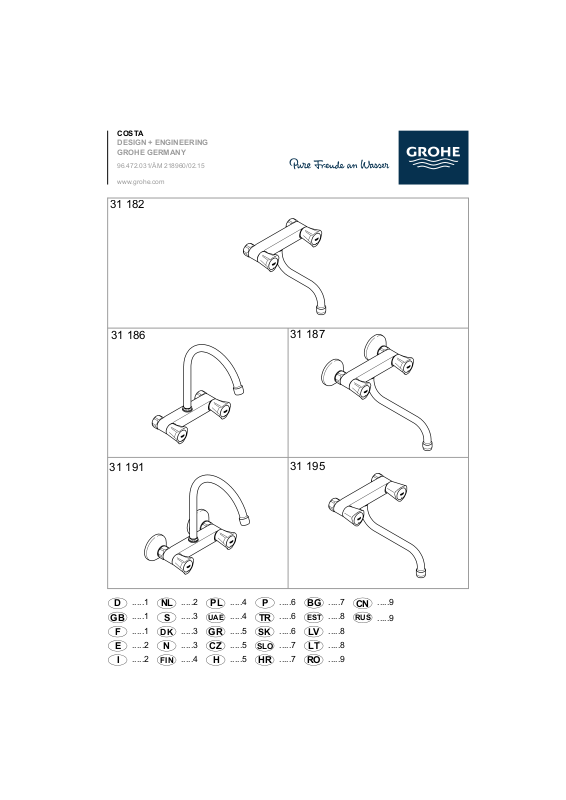

31 182

31 187

31 191

31 195

31 186

UAE

EST

RUS

SLO

FIN

COSTA

DESIGN + ENGINEERING GROHE GERMANY

96.472.031/ÄM 218960/02.15

www.grohe.com

.....1

.....2

.....1

.....3

.....1

.....4

.....2

.....5

.....2

.....6

.....2

.....7

.....3

.....8

.....3

.....9

.....3

...10

.....4

.....11

.....4

.....12

.....4

.....13

.....5

.....14

.....5

.....15

.....5

.....16

.....6

.....17

.....6

.....18

.....6

.....19

.....7

.....20

.....7

.....21

.....7

.....22

.....8

.....23

.....8

.....24

.....8

.....25

.....9

.....26

.....9

.....27

.....9

.....28

Page 2

Page 3

*48 013

31 182

31 187

31 186

31 195

36-42

31 191

Page 4

Diese Technische Produktinformation ist

ausschließlich für den Installateur oder eingewiesene Fachkräfte! Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar Betriebsdruck: max. 10 bar Prüfdruck: 16 bar Durchfluss bei 3 bar Fließdruck: ca. 13,5 l/min Temperatur Warmwassereingang max. 70 °C Empfohlen (Energieeinsparung): 60 °C Thermische Desinfektion möglich

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei Ruhedrücken über 5 bar ein Druckminderer einzubauen. Höhere Druckdifferenzen zwischen Kalt- und Warmwasseranschluss sind zu vermeiden!

Installation:

Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Die Ausladung kann um 20mm vergrößert werden, Best.-Nr. Verlängerung: 07 130 (siehe Ersatzteile).

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion prüfen.

Wartung: Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Ersatzteile: siehe Explosionsdarstellung (* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively for the installer or trained specialists. Please pass these instructions on to the user.

Application: Operation with unpressurised storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar – recommended 1 – 5 bar Operating pressure: max. 10 bar Test pressure: 16 bar Flow rate at 3 bar flow pressure: approx. 13,5 l/min Hot water inlet temperature max. 70 °C Recommended (energy saving): 60 °C Thermal disinfection possible

If static pressure exceeds 5 bar, a pressure-reducing valve must be fitted. Avoid major pressure differences between hot and cold water supply.

La documentation technique/produit est exclusivement destinée aux plombiers et aux personnels qualifiés. Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar –

Pression de service: 10 bars maxi. Pression d'épreuve: 16 bars Débit à une pression dynamique de 3 bars: env. 13,5 l/min Température de l’eau chaude 70 °C maxi. Recommandée (économie d'énergie): 60 °C

Désinfection thermique possible

Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars. Eviter les différences importantes de pression entre les

recommandée 1 à 5 bars

Installation:

Flush piping system prior and after installation of fitting thoroughly (Consider EN 806)!

The projection can be increased by 20mm, extension Prod. no: 07 130 (see Replacement parts).

Function:

Check connections for leaks and check function of fitting.

Maintenance: Inspect and clean all components and replace if necessary.

Shut off water supply for maintenance work.

Replacement parts: see exploded drawing (* = special accessories) Care: see Care Instructions

raccordements d'eau chaude et d'eau froide!

Installation

Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)!

Il est possible d’agrandir la saillie de 20mm avec une rallonge (réf. 07 130) (cf. Pièces de rechange).

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler le fonctionnement de la robinetterie.

Maintenance Contrôler et nettoyer toutes les pièces, les remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Pièces de rechange: cf. vue explosée (* = accessoires spéciaux). Entretien: cf. les instructions d’entretien

Page 5

¡Esta información técnica de productos está

destinada exclusivamente para el instalador o profesionales del sector! ¡Por favor, entréguesela al usuario!

Campo de aplicación No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares Presión de utilización: máx. 10 bares Presión de verificación: 16 bares Caudal para una presión

de trabajo de 3 bares: aprox. 13,5 l/min Temperatura de la entrada del agua caliente máx. 70 °C Recomendada (ahorro de energía): 60 °C

Desinfección térmica posible

Si la presión en reposo es superior a 5 bares, hay que instalar un reductor de presión. ¡Deberán evitarse diferencias de presión importantes entre

las acometidas del agua fría y del agua caliente!

Instalación:

¡Purgar a fondo el sistema de tuberías antes y después de la instalación (tener en cuenta EN 806)!

El alargamiento puede aumentarse en 20mm, Núm. de pedido de la prolongación: 07 130 (ver piezas de recambio).

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el funcionamiento de la grifería.

Mantenimiento: Verificar todas las piezas, limpiarlas y cambiarlas en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de mantenimiento!

Recambios: véase la vista de despiece (* = Accesorio especial)

Cuidados: véanse las instrucciones de conservación

Queste informazioni tecniche sul prodotto sono ad uso esclusivo dell’installatore e di personale qualificato! Si prega di consegnarle all’utente!

Gamma di applicazioni: Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a circuito aperto).

Dati tecnici

Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar Pressione di esercizio max. 10 bar Pressione di prova 16 bar Portata alla pressione di 3 bar: circa 13,5 l/min Temperatura ingresso acqua calda: max. 70 °C Consigliata (risparmio energetico): 60 °C

Disinfezione termica consentita

Per pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione. Evitare grandi differenze di pressione fra i raccordi d'acqua fredda e d'acqua calda!

Deze technische productgegevens zijn uitsluitend bedoeld voor de installateur of gekwalificeerde monteurs! Overhandig deze aan de gebruiker!

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen) is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar Werkdruk: max. 10 bar Testdruk: 16 bar Capaciteit bij 3 bar stromingsdruk: ca. 13,5 l/min Temperatuur warmwateringang max. 70 °C Aanbevolen (energiebesparing): 60 °C

Thermische desinfectie is mogelijk

Bij statische drukken boven 5 bar dient een drukreduceerventiel te worden ingebouwd. Voorkom hoge drukverschillen tussen de koud- en warmwateraansluiting!

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema di tubazioni (osservare la norma EN 806)!

La distanza dalla parete può essere aumentata di 20mm (n. di codice prolunga: 07 130 (vedi parti di ricambio).

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento del rubinetto.

Manutenzione: Controllare, pulire ed eventualmente sostituire tutti i pezzi.

Chiudere l’entrata dell’acqua durante lavori di manutenzione!

Pezzi di ricambio:vedi immagini esplose (* = accessori speciali). Manutenzione ordinaria: vedi istruzioni per manutenzione ordinaria

Installeren:

Leidingen vóór en na het installeren grondig spoelen (EN 806 in acht nemen)!

De sprong kan met 20mm worden vergroot, extensie bestelnr.: 07 130 (zie Reserveonderdelen).

Werking:

Controleer of de aansluitingen niet lekken en of de kraan werkt.

Onderhoud: Controleer alle onderdelen, reinig en vervang deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer af!

Reserveonderdelen: zie stuklijst (* = speciaal toebehoren) Reiniging: zie reinigingsaanwijzing

Page 6

Denna tekniska produktinformation är

uteslutande avsedd för installatören eller anvisade fackmän! Var vänlig lämna vidare till användaren!

Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig!

Tekniska data

Flödestryck: 0,5 bar – rekommenderat 1 – 5 bar Driftstryck: 10 bar Provtryck: 16 bar Kapacitet vid 3 bar flödestryck: 13,5 l/min Temperatur varmvatteningång 70 °C Rekommenderat (energibesparing): 60 °C Termisk desinfektion kan användas

En reduceringsventil ska installeras om vilotrycket överstiger 5 bar. Större tryckdifferenser mellan kallvatten- och varmvattenanslutningen måste undvikas!

Installation:

Spola rörledningssystemet noggrant före och efter installationen (observera EN 806)!

Utloppet kan ökas 20mm, beställn.-nr förlängning: 07 130 (se reservdelar).

Funktion:

Kontrollera att alla anslutningar är täta och fungerar felfritt.

Underhåll: Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Reservdelar: se sprängskiss ( * = specialtillbehör).

Skötsel: se Skötselanvisning

Denne Tekniske Produktinformation er kun til vvsinstallatøren og erfarne fagfolk! Giv den venligst videre til brugeren!

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne vandvarmere) er ikke mulig!

Tekniske data

Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar Driftstryk maks. 10 bar Prøvetryk 16 bar Gennemstrømning ved 3 bar tilgangstryk ca. 13,5 l/min. Temperatur ved varmtvandsindgangen maks. 70 °C Anbefalet (energibesparelse) 60 °C Termisk desinfektion mulig

Ved hviletryk over 5 bar skal der monteres en reduktionsventil. Større trykforskelle mellem koldt- og varmtvandstilslutningen bør undgås!

Denne tekniske produktinformasjonen er utelukkende laget for installatører og annet faglært personell! Vennligst gi denne produktinformasjonen videre til brukeren!

Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig. Tekniske data

Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar Driftstrykk: maks. 10 bar Kontrolltrykk: 16 bar Gjennomstrømning ved 3 bar dynamisk trykk: ca. 13,5 l/min Temperatur varmtvannsinngang maks. 70 °C Anbefalt (energisparing): 60 °C

Termisk desinfeksjon mulig

Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil. Unngå store trykkdifferanser mellom kaldt- og varmtvannstilkoblingen!

Installation:

Skyl rørledningssystemet grundigt før og efter installationen (Vær opmærksom på EN 806)!

Fremspringet kan forlænges med 20mm, bestillingsnr. til forlængelsen: 07 130 (se Reservedele).

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet fungerer.

Vedligeholdelse: Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der lukkes for vandet!

Reservedele: se den sprængte tegning (* = specialtilbehør)

Pleje: se plejeanvisningen.

Installering:

Spyl rørledningssystemet grundig før og etter installeringen (Følg EN 806)!

Avstanden fra veggen kan økes 20mm, best.nr. forlengelse: 07 130 (se Reservedeler).

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen fungerer som den skal.

Vedlikehold: Kontroller alle delene, rengjør og skift eventuelt ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

Reservedeler: se sprengskisse (* = ekstra tilbehør) Pleie: se pleieveiledningen

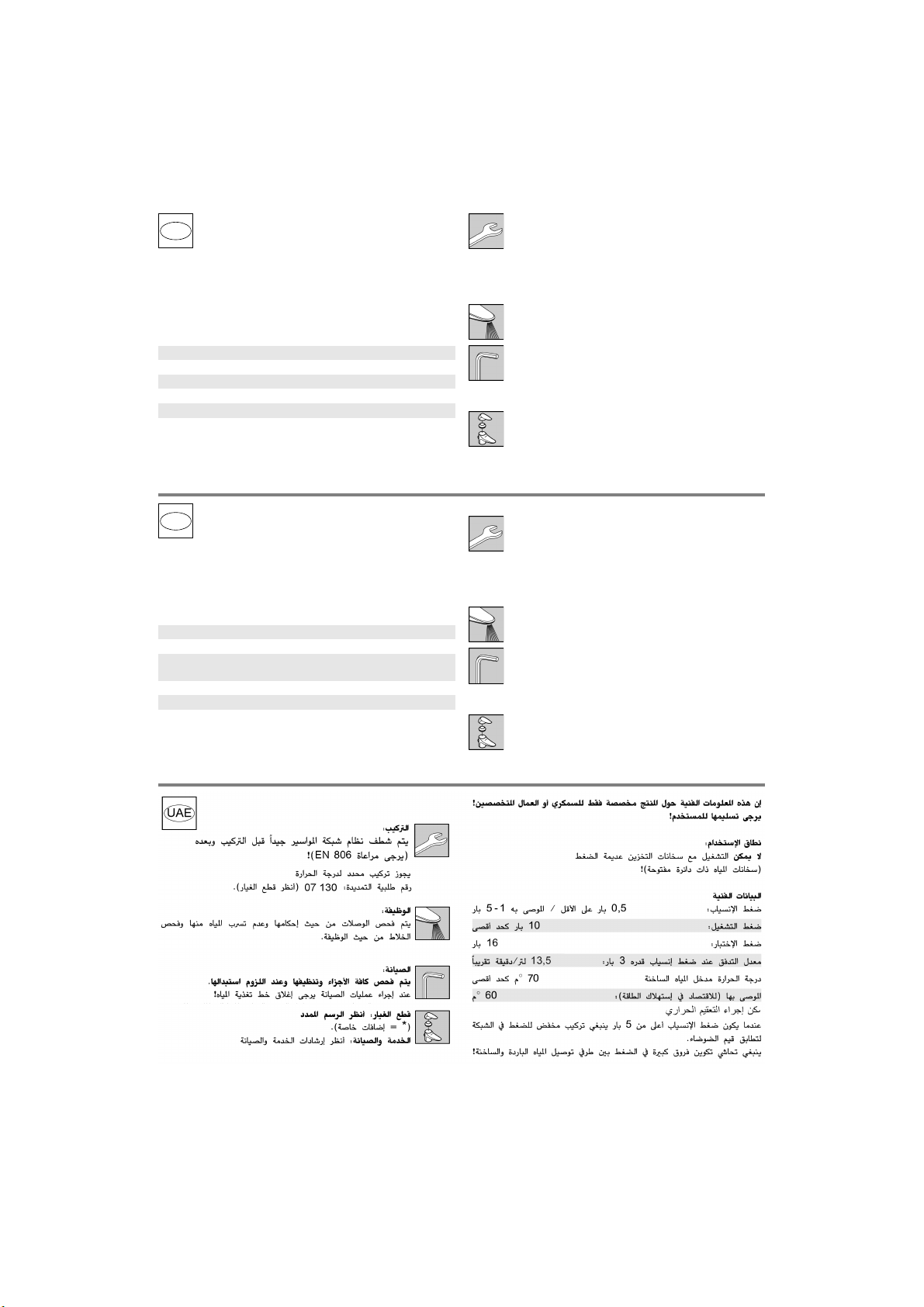

Page 7

FIN

Tämä tekninen tuotetiedote on tarkoitettu

yksinomaan asentajille tai koulutuksen saaneille ammattimiehille! Anna se edelleen laitteen käyttäjälle!

Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar Käyttöpaine: maks. 10 bar Tarkastuspaine: 16 bar Läpivirtaus, kun virtauspaine on 3 baria: n. 13,5 l/min Lämpötila lämpimän veden tulossa maks. 70 °C Suositus (energian säästämiseksi): 60 °C Terminen desinfiointi mahdollinen

Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria. Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on vältettävä!

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen asennuksen (EN 806 huomioitava)!

Hanaa voidaan jatkaa 20mm:n jatkokappaleella, tilausnumero: 07 130 (ks. varaosat).

Toiminta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Huolto: Tarkasta ja puhdista kaikki osat, vaihda tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Varaosat: ks. räjäytyskuva (* = lisätarvike) Hoito: ks. hoito-ohjeet

Informacja techniczna o produkcie przeznaczona jest wyłącznie dla instalatorów lub osób z przygotowaniem fachowym! Informację należy przekazać użytkownikowi!

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody (pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar Ciśnienie robocze: maks. 10 bar Ciśnienie kontrolne: 16 bar Przepływ przy ciśnieniu przepływu

wynoszącym 3 bar: ok. 13,5 l/min Temperatura na doprowadzeniu gorącej wody maks. 70 °C Zalecana (energooszczędna): 60 °C

Możliwa dezynfekcja termiczna

Jeżeli ciśnienie statyczne przekracza 5 bar, należy wmontować reduktor ciśnienia. Należy unikać większych różnic ciśnienia między wodą zimną

a ciepłą!

Instalacja:

Przed instalacją i po niej dokładnie przepłukać przewody rurowe (przestrzegać EN 806)!

Wysięg można zwiększyć o 20mm, nr zam. przedłużenie: 07 130 (zob. części zamienne).

Działanie:

Sprawdzić szczelność połączeń i działanie armatury.

Konserwacja: Sprawdzić wszystkie części, oczyścić i ewent. wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Części zamienne: zob. rysunek poglądowy (* = akcesoria) Pielęgnacja: zob. Instrukcja pielęgnacji

Page 8

Αυτή η τεχνική πληροφορία προϊόντος

προορίζεται αποκλειστικά για τον εγκαταστάτη ή για τους εξειδικευμένους τεχνίτες! Παρακαλούμε παραδώστε την και στο χρήστη!

Πεδίο εφαρμογής:

Η λειτουργία με συσσωρευτές χωρίς πίεση (ανοιχτοί θερμοσίφωνες) δεν είναι δυνατή.

Τεχ νικά στοιχεία

Πίεση ροής: ελάχιστη 0,5 – συνιστώμενη 1 – 5 bar Πίεση λειτουργίας μέγιστη 10 bar Πίεση ελέγχου: 16 bar Ροή με πίεση στα 3 bar: περ. 13,5 l/min Θερμοκρασία στην είσοδο ζεστού νερού μέγ. 70 °C Συνιστώμενη (εξοικονόμηση ενέργειας): 60 °C

Η θερμική απολύμανση είναι δυνατή

Σε πιέσεις ηρεμίας μεγαλύτερες από 5bar θα πρέπει να τοποθετηθεί μια συσκευή μείωσης της πίεσης. Αποφύγετε μεγαλύτερες διαφορές πίεσης μεταξύ της σύνδεσης ζεστού και κρύου νερού!

Εγκατάσταση:

Ξεπλύνετε καλά το σύστημα σωληνώσεων πριν και μετά την εγκατάσταση (σύμφωνα με τις προδιαγραφές EN 806)!

Η εξοχή μπορεί να επιμηκυνθεί κατά 20mm, αρ. παραγγελίας προέκτασης: 07 130 (βλέπε Ανταλλακτικά).

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη λειτουργία της βαλβίδας.

Συντήρηση: Ελέγξτε όλα τα εξαρτήματα, καθαρί στε τα και, αν χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες συντήρησης!

Ανταλλακτικά: βλέπε αναλυτικό σχεδιάγραμμα (* = πρόσθετος εξοπλισμός) Περιποίηση: βλέπε Οδηγίες περιποίησης

Tato technická informace o výrobku je určena pouze pro instalatéry nebo zaškolené odborné pracovníky! Předejte prosím k dispozici uživateli!

Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na přípravu teplé vody) není možný.

Technické údaje

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů Provozní tlak: max. 10 barů Zkušební tlak: 16 barů Průtok při proudovém tlaku 3 bary: cca 13,5 l/min Teplota na vstupu teplé vody max. 70 °C Doporučeno (úspora energie): 60 °C

Je možno provádět termickou dezinfekci

Při statických tlacích vyšších než 5 barů se musí namontovat redukční ventil. Je nutné zabránit vyšším tlakovým rozdílům mezi připojením studené a teplé vody!

Ezt a műszaki termék-információt kizárólag szerelők ill. felkészült szakemberek számára állították össze. Kérjük adják tovább a felhasználónak!

Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű vízmelegítőkkel)

nem működtethető. Műszaki adatok

Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar Üzemi nyomás: max. 10 bar Vizsgálati nyomás: 16 bar Átfolyás 3 bar áramlási nyomásnál: kb. 13,5 l/perc Vízhőmérséklet a melegvíz befolyó nyílásnál max. 70 °C Javasolt (energia megtakarítás): 60 °C

Termikus fertőtlenítés lehetséges

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő szükséges! Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb nyomáskülönbséget!

Instalace:

Potrubní systém před a po instalaci důkladně propláchněte (dodržujte normu EN 806)!

Vyložení lze zvětšit o 20mm pomocí prodloužení, obj. č.: 07 130 (viz náhradní díly).

Funkce:

Zkontrolujte těsnost spojů a funkci armatury.

Údržba: Všechny díly zkontrolujte, vyčistěte a podle potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Náhradní díly: viz vyobrazení dílů v rozloženém stavu (* = zvláštní příslušenství)

Ošetřování: viz návod k údržbě

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan öblítse át (ügyeljen az EN 806 szabványra)!

A kinyúló részt 20mm-el meg lehet hosszabbítani, hosszabbítás megr.-sz.: 07 130 (lásd a csere alkatrészeket).

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a csaptelep működését.

Karbantartás: Az összes alkatrészt ellenőrizni, tisztítani, és esetl. cserélni kell.

A karbantartási munkák során zárja le a víz hozzávezetést!

Pótalkatrészek: lásd a robbantott ábrát (* = speciális tartozékok) Ápolás: lásd az Ápolási útmutatót

Page 9

Estas Informações Técnicas sobre o produto

destinam-se exclusivamente aos instaladores ou pessoal especializado instruido para o efeito! Por favor, entregue-as ao utilizador!

Campo de aplicação: Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar Pressão de serviço: máx. 10 bar Pressão de teste: 16 bar Débito a 3 bar de pressão de caudal: aprox. 13,5 l/min Temperatura na entrada de água quente máx. 70 °C Recomendada (para poupança de energia): 60 °C

Possibilidade de desinfecção térmica

Em pressões estáticas superiores a 5 bar dever-se-á montar um redutor de pressão. Evitar grandes diferenças de pressão entre a ligação da água fria e a ligação da água quente!

Instalação:

Antes e depois da instalação, enxaguar bem as tubagens (respeitar a norma EN 806)!

A saliência pode ser aumentada 20mm, nº de enc. da extensão: 07 130 (ver peças sobresselentes).

Função:

Verificar a estanqueidade das ligações e testar o funcionamento da misturadora.

Manutenção: Verificar, limpar e, se necessário, substituir todas as peças.

Para efectuar trabalhos de manutenção, fechar o abastecimento de água!

Peças sobresselentes: ver vista explodida (* = acessórios especiais)

Conservação: ver as instruções de conservação

Bu teknik ürün bilgisi sadece montajcı veya eğitimli uzmanlara yöneliktir! Lütfen kullanıcıya teslim ediniz!

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak mümkün değildir.

Teknik Veriler

Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar İşletme basıncı: maks. 10 bar Kontrol basıncı: 16 bar 3 bar akış basıncında akım: yakl. 13,5 l/dak Su giriş ısısı maks. 70 °C Tavsiye edilen (enerji tasarrufu): 60 °C Termik dezenfeksiyon mümkün

Akış basıncın 5 barın üzerinde olması durumunda, bir basınç düşürücü takılmalıdır. Soğuk ve sıcak su bağlantıları arasında yüksek basınç farklılıklarından kaçının!

Táto technická informácia o výrobku je určená len pre inštalatérov alebo zaškolených odborných pracovníkov! Dajte prosím k dispozícii užívateľovi!

Oblast' použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi vody) nie je možná.

Technické údaje

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov Prevádzkový tlak: max. 10 barov Skúšobný tlak: 16 barov Prietok pri hydraulickom tlaku 3 bary: cca 13,5 l/min Teplota na vstupe teplej vody max. 70 °C Odporúčaná (úspora energie): 60 °C

Je možná termická dezinfekcia

Pri statických tlakoch vyšších než 5 barov sa musí namontovat' redukčný ventil. Je potrebné zabránit' vyšším tlakovým rozdielom medzi prípojkou studenej a teplej vody!

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile temizleyin (EN 806’ya dikkat edin)!

Projeksiyon, 20mm büyütülebilir, uzatmanın Sip.No.'su: 07 130 (bkz. yedek parçalar).

Fonksiyon:

Bağlantıların sızıntı durumunu ve armatürün çalışıp çalışmadığını kontrol edin.

Bakım: Tüm parçaları kontrol edin, temizleyin, gerekirse değiştirin.

Bakım çalışmalarında su girişini kapatın!

Yedek parçalar: bkz. patlama görünümü (* = özel aksesuar)

Bakım: bkz. bakım talimatı

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne prepláchnite (dodržujte normu EN 806)!

Vyloženie sa môže zväčšit' o 20mm použitím predĺženia, obj. č.: 07 130 (pozri náhradné diely).

Funkcia:

Skontrolujte tesnost' spojov a funkciu armatúry.

Údržba: Všetky diely skontrolujte, vyčistite a podľa potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Náhradné diely: pozri vyobrazenie dielov v rozloženom stave (* = zvláštne príslušenstvo) Ošetrovanie: pozri návod na údržbu

Page 10

SLO

Tehnične informacije o izdelku so izključno

namenjene instalaterjem ali ustreznemu strokovnemu osebju! Prosimo, predajte navodilo naprej uporabniku!

Področje uporabe Ni možna uporaba z odprtimi zbiralniki (odprti grelniki vode) !

Teh nični podatki

Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar Obratovalni tlak največ 10 bar Preskusni tlak: 16 bar Pretok pri delovnem tlaku 3 bar: ca. 13,5 l/min Temperatura vhoda tople vode maks. 70 °C Priporočljivo (prihranek energije): 60 °C

Mogoča je termična dezinfekcija

Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi reducirni ventil. Preprečite večje razlike v tlaku med priključkom hladne in tople vode!

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji (upoštevajte standard EN 806)!

Doseg se lahko poveča za 20mm, naroč. št. podaljšek: 07 130 (glej nadomestne dele).

Funkcija:

Preverite priključke glede tesnosti in armaturo glede funkcije.

Vzdrževanje Preglejte vse dele, po potrebi očistite ali zamenjajte.

Pred pričetkom vzdrževalnih del zaprite dovod vode!

Nadomestni deli: Glej razstavljen prikaz (* = posebna oprema)

Nega: Glej navodilo za nego

Ove tehničke informacije o proizvodima namijenjene su isključivo za instalatera ili ovlaštenog stručnjaka! Dajte ih svakom novom korisniku!

Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima vode) nije moguća.

Teh nički podaci

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar Radni tlak: maks. 10 bar Ispitni tlak: 16 bar Protok kod hidrauličnog tlaka od 3 bar: oko 13,5 l/min Temperatura na dovodu tople vode maks. 70 °C Preporučuje se (ušteda energije): 60 °C

Moguća termička dezinfekcija

Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi reduktor tlaka. Potrebno je izbjegavati veće razlike u tlakovima između priključaka za hladnu i toplu vodu!

Техническ ите данни за продукта са предназначени само за монтъора или за съответно информираните специалисти! Предайте на потребителите на арматурата!

Област на приложение:

Експлоатация с безнапорни резервоари (отворени водонагреватели) не е възможна.

Технически данни

Налягане на водната струя: мин. 0,5 бара –

Работно налягане: макс. 10 бара Изпитвателно налягане: 16 бара Разход при 3 бара налягане на потока: прибл. 13,5 л/мин Температ ура на топлата вода при входа макс. 70 °C Препоръчва се (Икономия на енергия): 60 °C Възможна е термична дезинфекция

При постоянно налягане над 5 бара трябва да се вгради редуктор на налягането. Да се избягват големи разлики в налягането между водопроводите за студената и топлата вода!

препоръчва се 1 – 5 бара

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati (uzeti u obzir EN 806)!

Ispust se može produljiti za 20mm, kataloški broj nastavka: 07 130 (pogledajte Rezervne dijelove).

Funkcija:

Priključke ispitajte na nepropusnost te provjerite ispravno funkcioniranje armature.

Održavanje: Pregledajte sve dijelove, očistite ih i po potrebi zamijenite.

Kod radova održavanja zatvorite dovod vode!

Rezervni dijelovi: pogledajte povećani prikaz (* = dodatna oprema) Njega: pogledajte upute za njegu

Монтаж:

Водопроводната система преди и след монтаж да се промие основно (придържайте се към EN 806)!

Отстоянието от стената може да се увеличи с 20мм, с удължител Кат.№: 07 130 (виж резервни части).

Функциониране:

Проверете връзките за теч и функционирането на арматурата.

Техническо обслужване: Проверете всички части, почистете ги, ако е необходимо, ги подменете.

При работи по поддръжка на арматурата водата трябва да е спряна!

Резервни части: виж скицата с отделните части, посочваща последователността на монтажа (* = специални части)

Поддръжка: виж инструкциите за поддръжка

Page 11

EST

Käesolev tehniline tooteinformatsioon on

suunatud eranditult paigaldajale või pädevale spetsialistile. Palume edastada see kasutajale!

Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise veekuumutiga)!

Tehnilised andmed

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari Surve töörežiimis: maksimaalselt 10 baari Testimissurve: 16 baari Läbivool 3-baarise veesurve korral: ca 13,5 l/min Siseneva kuuma vee temperatuur maksimaalselt 70 °C Soovituslik temperatuur energiasäästuks: 60 °C

Võimalik on termiline desinfektsioon

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada survealandaja. Vältige suuri surveerinevusi külma- ja kuumaveetorust siseneva vee vahel!

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast paigaldamist (vastavalt EN 806)!

Segisti ulatust saab pikendada 20mm võrra, pikenduse tellimisnr.: 07 130 (vt tagavaraosad).

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Tehniline hooldus: Kõik osad tuleb kontrollida, puhastada ja vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Tagavaraosad:vt plahvatusolukorra kirjeldust (* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Šī tehniskā informācija par produktu ir paredzēta tikai uzstādītājam vai profesionāliem speciālistiem! Lūdzam nodot izmantotājam!

Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem (atklātajiem karstā ūdens sildītājiem) nav iespējama.

Tehniskie dati

Hidrauliskais spiediens: vismaz 0,5 bāri /

Darba spiediens: maksimāli 10 bāri Kontrolspiediens: 16 bāri Caurtece pie 3 bāru plūsmas spiediena: apmēram 13,5 l/min Ieplūstošā siltā ūdens temperatūra: maksimāli 70 °C Ieteicamā temperatūra (enerģijas taupīšanai): 60 °C

Iespējama termiskā dezinfekcija

Ja spiediens miera stāvoklī lielāks par 5 bāriem, iemontēt reduktoru. Jāizvairās no lielas spiediena starpības siltā un aukstā ūdens

Ši techninė informacija apie gaminį skirta tik santechnikui ir apmokytam personalui! Prašome ją perduoti vartotojui.

Naudojimo sritis Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai Darbinis slėgis: maks. 10 barų Bandomasis slėgis: 16 barų Vandens prataka esant 3 barų

vandens slėgiui: apie 13,5 l/min. Įtekančio karšto vandens temperatūra: maks. 70 °C Rekomenduojama temperatūra (taupant energiją): 60 °C Galima atlikti terminę dezinfekciją

Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio reduktorių. Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių skirtumui!

ieteicams no 1 līdz 5 bāriem

pieslēgumos!

Uzstādīšana:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc instalācijas (ievērojiet EN 806)!

Izvirzījumu iespējams palielināt par 20mm, pagarinājuma pasūtīšanas Nr.: 07 130 (skatieties "Rezerves daļas").

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras funkcionēšanu.

Teh nis kā apkope: Visas daļas jāpārbauda, jāiztīra, nepieciešamības gadījumā jānomaina.

Veicot tehnisko apkopi, noslēdziet ūdens padevi!

Rezerves daļas: skatieties eksplozijas attēlojumu (* = speciālie piederumi). Apkope: skatieties kopšanas pamācību.

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to (vadovaukitės EN 806)!

Iškyša gali būti pailginta 20mm, pailginimo užsakymo Nr.: 07 130 (žr. atsarginių detalių sąrašą).

Veiki mas

Patikrinkite, ar jungtys sandarios ir ar veikia maišytuvas.

Techninė priežiūra Patikrinkite ir nuvalykite detales. Jei reikia, pakeiskite jas naujomis.

Atlikdami techninę priežiūrą užsukite vandenį!

Atsarginės detalės: žr. sprogimo iliustraciją (* = specialūs priedai) Priežiūra: žr. priežiūros nurodymus

Page 12

Aceste informaţii tehnice despre produs sunt

RUS

destinate exclusiv pentru instalator sau personalul de specialitate instruit! Vă rugăm să le transmiteţi utilizatorului!

Domeniu de utilizare:

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă. Specificaţii tehnice

Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar Presiune de lucru: max. 10 bar Presiunea de încercare: 16 bar Debitul la presiunea de curgere de 3 bar: cca. 13,5 l/min Temperatură la intrare apă caldă max. 70 °C Recomandat (pentru economisire de energie): 60 °C

Dezinfectarea termică ete posibilă

La presiuni de repaus de peste 5 bar se va monta un reductor de presiune. Se vor evita diferenţe de presiune mari între racordurile de apă caldă şi rece!

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după instalare (Se va respecta norma EN 806)!

Partea de ieşire poate fi prelungită cu 20mm. Număr de catalog pentru prelungitor: 07 130 (a se vedea piese de schimb).

Funcţionare:

Se verifică etanşeitatea racordurilor şi funcţionarea bateriei.

Întreţinere: Toate piesele se verifică, se curăţă, eventual se înlocuiesc.

În timpul lucrărilor de întreţinere se va închide alimentarea cu apă!

Piese de schimb: a se vedea reprezentarea desfăşurată ( * = accesorii speciale). Îngrijire: a se vedea instrucţiunile de îngrijire

本产品技术信息专为安装人员或经过培训的专业人员提供。请向用户提供这些说明。

应用：不允许与非增压式蓄热热水器一起操作。

规格水流压力：最小 0.5 公斤－推荐使用 1 – 5 公斤

工作压力：最大 10 公斤测试压力： 16 公斤水流压力为 3 公斤时的流量：约为 13,5 升 / 分钟热水入水口温度最高 70 °C 推荐（节能）： 60 °C

可采用温控消毒

如果静压超过 5 公斤，必须加装减压阀。

避免冷热水间产生大的压差。

Данная техническая документация по изделию предназначена только для слесаря-сантехника или соответствующих специалистов! Пожалуйста передайте её пользователю!

Область применения:

Эксплуатация с безнапорными накопителями (открытые водонагреватели) не предусмотрена.

Технические данные

Давление воды: миним. 0,5 бар – рекомендуется 1 – 5 бар Рабочее давление: макс. 10 бар Испытательное давление:16бар Расход при давлении воды 3 бар: прибл. 13,5 л/мин Температ ура горячей воды на входе макс. 70 °C Рекомендовано (экономия энергии): 60 °C Можлива термічна дезінфекція

При давлении в водопроводе более 5 бар рекомендуется установить редуктор давления. Необходимо избегать больших перепадов давлений в подсоединениях холодной и горячей воды!

安装：

安装前后务必彻底冲洗所有管件 ( 考虑到 EN 806)。

出水口可增长 20 毫米，加长件产品号：07 130

（参见 “ 备件 ”）。

功能：检查连接是否有渗漏现象，并检查龙头的功能。

维护：检查和清洁所有部件，根据需要更换部件。维护时应关闭进水。

备件：参见分解图

（* = 特殊零件）

保养：参见 “ 保养指南 ”

Уст ано вк а :

Перед установкой и после установки тщательно промыть систему трубопроводов (соблюдать

EN 806)!
