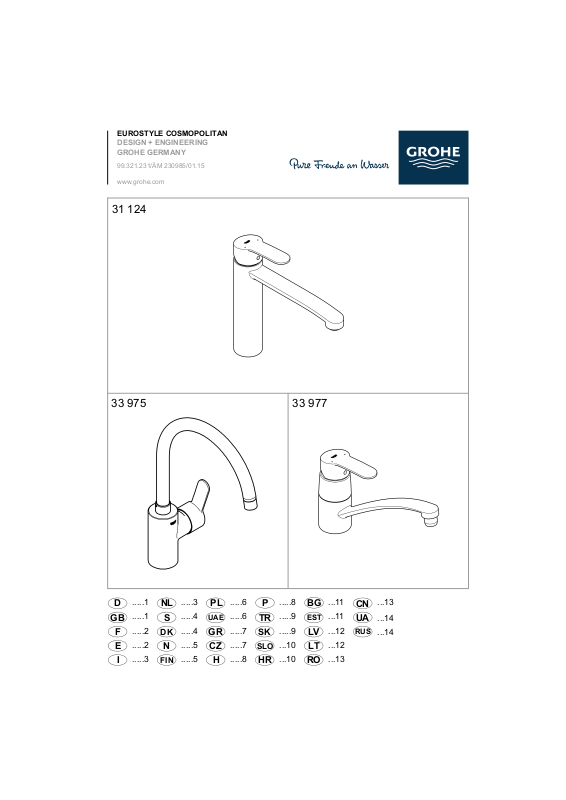

31 124

33 975

33 977

EUROSTYLE COSMOPOLITAN

UAE

EST

RUS

SLO

FIN

DESIGN + ENGINEERING GROHE GERMANY

99.321.231/ÄM 230985/01.15

www.grohe.com

.....1

.....2

.....1

.....3

.....2

.....4

.....2

.....5

.....3

.....6

.....3

.....7

.....4

.....8

.....4

.....9

.....5

...10

.....5

.....11

.....6

.....12

.....6

.....13

.....7

.....14

.....7

.....15

.....8

.....16

.....8

.....17

.....9

.....18

.....9

.....19

...10

.....20

...10

.....21

...11

.....22

...11

.....23

...12

.....24

...12

.....25

...13

.....26

...13

.....27

...14

.....28

...14

Page 2

31 124

33 975

33 977

Page 3

max.

60mm

*19 017

13mm

max.

45mm

2,5mm

3mm

2,5mm

3mm

* 19 332

32mm

3mm

30mm

3mm

30mm

360°

0°

150°

19mm

Page 4

Diese Technische Produktinformation ist

ausschließlich für den Installateur oder eingewiesene Fachkräfte! Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen Warmwasserbereitern) ist nicht möglich.

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar Betriebsdruck: max. 10 bar Prüfdruck: 16 bar Durchfluss bei 3 bar Fließdruck:

31 124/33 975 ca. 12 l/min 33 977 ca. 13 l/min

Temperatur Warmwassereingang max. 70 °C Empfohlen (Energieeinsparung): 60 °C Thermische Desinfektion möglich Klemmlänge: max. 60mm

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasseranschluss sind zu vermeiden!

Installation:

Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion prüfen.

Mengenbegrenzung:

In Verbindung mit hydraulischen Durchlauferhitzern ist eine Durchflussmengenbegrenzung nicht zu empfehlen.

Wartung: Alle Teile prüfen, reinigen, evtl. austauschen und mit Spezialarmaturenfett einfetten.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der Dichtungen achten.

33 977: Verschraubung bis zum Durchdrehen festziehen. 31 124/33 975: Verschraubung einschrauben und fest anziehen.

Ersatzteile: siehe Explosionsdarstellung (* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively for the installer or trained specialists. Please pass these instructions on to the user.

Application: Operation with unpressurised storage heaters is not possible.

Specifications

Flow pressure: min. 0.5 bar - recommended 1 - 5 bar Operating pressure: max. 10 bar Test pressure: 16 bar Flow rate at 3 bar flow pressure:

31 124/33 975 approx. 12 l/min 33 977 approx. 13 l/min

Hot water inlet temperature max. 70 °C Recommended (energy saving): 60 °C Thermal disinfection possible Clamping length: max. 60mm

If static pressure exceeds 5 bar, a pressure reducing valve must be fitted.

Avoid major pressure differences between hot and cold water supply.

Installation:

Flush piping system prior and after installation of fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of fitting.

Flow rate limitation:

The use of flow rate limiters in combination with hydraulic instantaneous heaters is not recommended.

Maintenance: Inspect and clean all parts, replace as necessary and grease with special grease.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the seals are correctly seated.

33 977: Tighten screw coupling until it turns freely. 31 124/33 975: Screw in and tighten screwing.

Replacement parts: see exploded drawing (* = special accessory)

Care: see Care Instructions

Page 5

La documentation technique/produit est

exclusivement destinée aux plombiers et aux personnels qualifiés. Penser à la remettre à l’utilisateur.

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression (chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar -

Pression de service: 10 bars maxi. Pression d'épreuve: 16 bars Débit à une pression dyn. de 3 bars:

31 124/33 975 env. 12 l/min 33 977 env. 13 l/min

Température de l’eau chaude 70 °C maxi. Recommandée (économie d'énergie): 60 °C Désinfection thermique possible Longueur de serrage : 60mm maxi.

Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Eviter les différences importantes de pression entre les raccordements d'eau chaude et d'eau froide!

recommandée 1 à 5 bars

Installation

Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler le fonctionnement de la robinetterie.

Limiteur de débit

La limitation du débit est déconseillée avec des chauffe-eau instantanés à commande hydraulique.

Maintenance Contrôler toutes les pièces, les nettoyer, les remplacer si nécessaire et les graisser avec de la graisse spéciale pour robinetterie.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la cartouche. Contrôler et nettoyer toutes les pièces, les remplacer le cas échéant.

33 977: Visser jusqu’à ce que la pièce tourne dans le vide. 31 124/33 975: Insérer la bague filetée et serrer jusqu'au blocage.

Pièces de rechange cf. vue explosée (* = accessoires spéciaux)

Entretien: cf. les instructions d’entretien

¡Esta información técnica de productos está destinada exclusivamente para el instalador o profesionales del sector! ¡Por favor, entréguesela al usuario!

Campo de aplicación No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Presión de trabajo: mín. 0,5 bares - recomendada 1 - 5 bares Presión de utilización: máx. 10 bares Presión de verificación: 16 bares Caudal para una presión de trabajo de 3 bares:

31 124/33 975 aprox. 12 l/min 33 977 aprox. 13 l/min

Temperatura de la entrada del agua caliente máx. 70 °C Recomendada (ahorro de energía): 60 °C Desinfección térmica posible Longitud de apriete máx. 60mm

Si la presión en reposo es superior a 5 bares, hay que instalar un reductor de presión.

¡Deberán evitarse diferencias de presión importantes entre las acometidas del agua fría y del agua caliente!

Instalación:

¡Purgar a fondo el sistema de tuberías antes y después de la instalación (tener en cuenta EN 806)!

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el funcionamiento de la grifería.

Limitación del caudal:

Se recomienda no utilizar el limitador de caudal en combinación con calentadores instantáneos con control hidráulico.

Mantenimiento: Revisar todas las piezas, limpiarlas, sustituirlas en caso necesario y engrasarlas con grasa especial para grifería.

¡Cerrar la alimentación de agua al realizar trabajos de mantenimiento!

Al montar el cartucho tener en cuenta el correcto asiento de las juntas.

33 977: Apretar la rosca hasta que gire. 31 124/33 975: Enroscar la unión atornillada y apretar fuertemente.

Recambios: véase la vista de despiece (* = Accesorio especial). Cuidados: véanse las instrucciones de conservación

Page 6

Queste informazioni tecniche sul prodotto sono

ad uso esclusivo dell’installatore e di personale qualificato! Si prega di consegnarle all’utente!

Gamma di applicazioni:

Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a circuito aperto).

Dati tecnici

Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar Pressione di esercizio max. 10 bar Pressione di prova 16 bar Portata alla pressione di 3 bar:

31 124/33 975 circa 12 l/min 33 977 circa 13 l/min

Temperatura ingresso acqua calda max. 70 °C Consigliata (risparmio energetico) 60 °C Disinfezione termica consentita Lunghezza di fissaggio max. 60mm

Per pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione.

Evitare grandi differenze di pressione fra i raccordi d'acqua fredda e d'acqua calda!

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento del rubinetto.

Limitatore di portata:

L'uso di un limitatore di portata non è consigliabile con scaldabagni istantanei idraulici.

Manutenzione: Controllare e pulire tutti i pezzi, eventualmente

sostituire quelli difettosi, ingrassare con grasso speciale.

Chiudere l’entrata dell’acqua durante lavori di manutenzione!

Durante il montaggio della cartuccia controllare che le guarnizioni siano perfettamente in sede.

33 977: Stringere il raccordo a vite finché non gira a vuoto. 31 124/33 975: Avvitare il raccordo a vite e serrarlo bene.

Pezzi di ricambio:vedi immagini esplose (* = accessori speciali) Manutenzione ordinaria: vedi istruzioni per manutenzione ordinaria

Deze technische productgegevens zijn uitsluitend bedoeld voor de installateur of gekwalificeerde monteurs! Overhandig deze aan de gebruiker!

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen) is niet mogelijk!

Technische gegevens

Stromingsdruk: min. 0,5 bar - aanbevolen 1 - 5 bar Werkdruk: max. 10 bar Testdruk: 16 bar Capaciteit bij 3 bar stromingsdruk:

31 124/33 975 ca. 12 l/min 33 977 ca. 13 l/min

Temperatuur warmwateringang max. 70 °C Aanbevolen (energiebesparing): 60 °C Thermische desinfectie is mogelijk Klemlengte: max. 60mm

Bij statische drukken boven 5 bar dient een drukreduceerventiel te worden ingebouwd.

Voorkom hoge drukverschillen tussen de koud- en warmwateraansluiting!

Installeren:

Leidingen vóór en na het installeren grondig spoelen (EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de kraan werkt.

Volumebegrenzer:

In combinatie met c.v.-ketels met warmwatervoorziening en geisers is een doorstroombeperking aan de warmwaterkant niet aan te raden, i.v.m. de tapdrempel van de geiser/combiketel.

Onderhoud: Controleer en reinig alle onderdelen. Vervang onderdelen indien nodig. Vet de onderdelen met

speciaal armaturenvet in.

Sluit bij onderhoudswerkzaamheden de watertoevoer af!

Controleer bij het inbouwen van de kardoes of de afdichtingen goed zitten.

33 977: Schroef de schroefverbinding vast totdat deze doordraait. 31 124/33 975: Breng de schroefring aan en draai

deze stevig vast.

Reserveonderdelen: zie stuklijst (* = speciaal toebehoren)

Reiniging: zie reinigingsaanwijzing

Page 7

Denna tekniska produktinformation är

uteslutande avsedd för installatören eller anvisade fackmän! Var vänlig lämna vidare till användaren!

Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig! Tekniska data

Flödestryck: min. 0,5 bar – rekommenderat 1 – 5 bar Driftstryck: max. 10 bar Provtryck: 16 bar Kapacitet vid 3 bar flödestryck:

31 124/33 975 ca. 12 l/min 33 977 ca. 13 l/min

Temperatur varmvatteningång: max. 70 °C Rekommenderat (energibesparing): 60 °C Termisk desinfektion kan användas Klämlängd: max. 60mm

En reduceringsventil ska installeras om vilotrycket överstiger 5 bar.

Större tryckdifferenser mellan kallvatten- och varmvattenanslutningen måste undvikas!

Installation:

Spola rörledningssystemet noggrant före och efter installationen (observera EN 806)!

Funktion:

Kontrollera att alla anslutningar är täta och fungerar felfritt.

Volymbegränsning:

Flödebegränsningen bör inte användas i kombination med hydrauliska genomströmningsberedare.

Underhåll: Kontrollera alla delar, rengör dem, byt ev. ut skadade delar och smörj dem med armaturfett.

Spärra vattentillförseln vid underhållsarbeten!

Kontrollera att tätningarna sitter rätt vid montering av patronen.

33 977: Dra åt skruvförbandet tills det går runt. 31 124/33 975: Skruva fast skruvförbandet och dra åt hårt.

Reservdelar: se sprängskiss ( * = specialtillbehör)

Skötsel: se Skötselanvisning

Denne Tekniske Produktinformation er kun til vvsinstallatøren og erfarne fagfolk! Giv den venligst videre til brugeren!

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne vandvarmere) er ikke mulig!

Tekniske data

Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar Driftstryk maks. 10 bar Prøvetryk 16 bar Gennemstrømning ved 3 bar tilgangstryk:

31 124/33 975 ca. 12 l/min. 33 977 ca. 13 l/min.

Temperatur ved varmtvandsindgangen maks. 70 °C Anbefalet (energibesparelse) 60 °C Termisk desinfektion mulig Klemlængde maks. 60mm

Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Større trykforskelle mellem koldt- og varmtvandstilslutningen bør undgås!

Installation:

Skyl rørledningssystemet grundigt før og efter installationen (Vær opmærksom på EN 806)!

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet fungerer.

Mængdebegrænsning:

I forbindelse med hydrauliske gennemstrømningsvandvarmere kan brug af gennemstrømningsbegrænsning ikke anbefales.

Vedligeholdelse: Kontrollér alle dele, rens dem, udskift dem evt., og smør dem med specielt armaturfedt.

I forbindelse med vedligeholdelsesarbejde skal der lukkes for vandet!

Vær ved montering af patronen opmærksom på, at pakningerne monteres korrekt.

33 977: Spænd forskruningen til indtil den drejer igennem. 31 124/33 975: Skru forskruningen i, og spænd den.

Reservedele: Se eksplosionstegning (* = specialtilbehør) Pleje: Se plejeanvisningen

Page 8

Denne tekniske produktinformasjonen er

FIN

utelukkende laget for installatører og annet faglært personell! Vennligst gi denne produktinformasjonen videre til brukeren!

Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig.

Tekniske data

Dynamisk trykk: min. 0,5 bar - anbefalt 1 - 5 bar Driftstrykk: maks. 10 bar Kontrolltrykk: 16 bar Gjennomstrømning ved 3 bar dyn. trykk:

31 124/33 975 ca. 12 l/min 33 977 ca. 13 l/min

Temperatur varmtvannsinngang maks. 70 °C Anbefalt (energisparing): 60 °C Termisk desinfeksjon mulig Klemlengde: maks. 60mm

Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil.

Unngå store trykkdifferanser mellom kaldt- og varmtvannstilkoblingen!

Installering:

Spyl rørledningssystemet grundig før og etter installeringen (Følg EN 806)!

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen fungerer som den skal.

Mengdebegrensning:

Bruk av strømningsbegrenser anbefales ikke i forbindelse med hydrauliske varmtvannsberedere.

Vedlikehold: Kontroller og rengjør alle deler, skift ut om nødvendig og smør med spesialarmaturfett.

Steng vanntilførselen ved vedlikeholdsarbeider!

Kontroller at tetningene sitter riktig når patronen monteres.

33 977: Stram skruforbindelsen helt til den roterer. 31 124/33 975: Skru på skruforbindelsen og stram.

Reservedeler: se sprengskisse (* = ekstra tilbehør)

Pleie: se pleieveiledningen

Tämä tekninen tuotetiedote on tarkoitettu yksinomaan asentajille tai koulutuksen saaneille ammattimiehille! Anna se edelleen laitteen käyttäjälle!

Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar Käyttöpaine: maks. 10 bar Tarkastuspaine: 16 bar Läpivirtaus, kun virtauspaine on 3 baria:

31 124/33 975 n. 12 l/min 33 977 n. 13 l/min

Lämpötila lämpimän veden tulossa maks. 70 °C Suositus (energian säästämiseksi): 60 °C Terminen desinfiointi mahdollinen Kiinnityskohdan vahvuus: maks. 60mm

Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on vältettävä!

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen asennuksen (EN 806 huomioitava)!

Toiminta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Virtausmäärän rajoitin:

Emme suosittele käyttämään läpivirtauksen rajoitinta hydraulisen läpivirtauskuumentimen yhteydessä.

Huolto: Tarkasta kaikki osat, puhdista ne, vaihda tarvittaessa ja rasvaa erikoisrasvalla.

Sulje veden tulo, kun teet huoltotöitä!

Kun asennat säätöosan, huolehdi siitä, että tiivisteet ovat kunnolla paikoillaan.

33 977: Kiristä kierreliitos loppuun asti. 31 124/33 975: Ruuvaa ja kiristä ruuviliitos paikalleen.

Varaosat: ks. räjäytyskuva (* = lisätarvike)

Hoito: ks. hoito-ohjeet

Page 9

Informacja techniczna o produkcie przeznaczona jest wyłącznie dla instalatorów lub osób z przygotowaniem fachowym! Informację należy przekazać użytkownikowi!

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody (pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar Ciśnienie robocze: maks. 10 bar Ciśnienie kontrolne: 16 bar Przepływ przy ciśnieniu przepływu wynoszącym 3 bar:

31 124/33 975 ok. 12 l/min 33 977 ok. 13 l/min

Temperatura na doprowadzeniu gorącej wody maks. 70 °C Zalecana (energooszczędna): 60 °C Możliwa dezynfekcja termiczna Długość zacisku: maks. 60mm

Jeżeli ciśnienie statyczne przekracza 5 bar, należy wmontować reduktor ciśnienia.

Należy unikać większych różnic ciśnienia między wodą zimną a ciepłą!

Instalacja:

Przed instalacją i po niej dokładnie przepłukać przewody rurowe (przestrzegać EN 806)!

Działanie:

Sprawdzić szczelność połączeń i działanie armatury.

Ogranicznik przepływu wody:

Wykorzystanie funkcji ogranicznika przepływu wody w połączeniu z włączanymi ciśnieniowo przepływowymi podgrzewaczami wody nie jest zalecane.

Konserwacja: Sprawdzić wszystkie części, oczyścić, ewent. wymienić, następnie przesmarować specjalnym smarem do armatur.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Podczas montażu głowicy zwrócić uwagę na prawidłowe osadzenie uszczelek.

33 977: Dokręcić złącze gwintowe tak, aby obracało się swobodnie. 31 124/33 975: Nałożyć złączkę gwintową i dokręcić.

Części zamienne: zob. rysunek poglądowy (* - akcesoria). Pielęgnacja: zob. Instrukcja pielęgnacji

Page 10

Αυτή η τεχνική πληροφορία προϊόντος

προορίζεται αποκλειστικά για τον εγκαταστάτη ή για τους εξειδικευμένους τεχνίτες! Παρακαλούμε παραδώστε την και στο χρήστη!

Εγκατάσταση:

Ξεπλύνετε καλά το σύστημα σωληνώσεων πριν και μετά την εγκατάσταση (σύμφωνα με τις προδιαγραφές EN 806)!

Πεδίο εφαρμογής:

Η λειτουργία με συσσωρευτές χωρίς πίεση (ανοιχτοί θερμοσίφωνες) δεν είναι δυνατή.

Τεχ νικά στοιχεία

Πίεση ροής: ελάχιστη 0,5 - συνιστώμενη 1 - 5 bar Πίεση λειτουργίας: μέγιστη 10 bar Πίεση ελέγχου: 16 bar Ροή με πίεση στα 3 bar:

31 124/33 975 περ. 12 l/min 33 977 περ. 13 l/min

Θερμοκρασία στην είσοδο ζεστού νερού μέγ. 70 °C Συνιστώμενη (εξοικονόμηση ενέργειας): 60 °C Η θερμική απολύμανση είναι δυνατή Μήκος σύσφιξης: μέγ. 60mm

Σε πιέσεις ηρεμίας μεγαλύτερες από 5 bar θα πρέπει να τοποθετηθεί μια συσκευή μείωσης της πίεσης.

Αποφύγετε μεγαλύτερες διαφορές πίεσης μεταξύ της σύνδεσης ζεστού και κρύου νερού!

Tato technická informace o výrobku je určena pouze pro instalatéry nebo zaškolené odborné pracovníky! Předejte, prosím, k dispozici uživateli!

Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na přípravu teplé vody) není možný.

Technické údaje

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů Provozní tlak: max. 10 barů Zkušební tlak: 16 barů Průtok při proudovém tlaku 3 bary:

31 124/33 975 cca 12 l/min 33 977 cca 13 l/min

Teplota na vstupu teplé vody: max. 70 °C Doporučeno (úspora energie): 60 °C Je možno provádět termickou dezinfekci Upevňovací délka: max. 60mm

Při statických tlacích vyšších než 5 barů se musí namontovat redukční ventil.

Je nutné zabránit vyšším tlakovým rozdílům mezi připojením studené a teplé vody!

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη λειτουργία της βαλβίδας.

Αναστολέας ροής:

∆εν συνιστάται η σύνδεση του αναστολέα ροής σε συνδυασμό με υδραυλικούς ταχυθερμοσίφωνες.

Συντήρηση: Ελέγξτε όλα τα εξαρτήματα, καθαρίστε τα και, αν χρειάζεται, αλλάξτε τα και λιπάνετέ τα με το ειδικό λιπαντικό για μπαταρίες.

Κλείστε την παροχή του νερού για τις εργασίες συντήρησης!

Στην τοποθέτηση του μηχανισμού φροντίστε για την καλή θέση των μονώσεων.

33 977: Σφίξτε τη βιδωτή σύνδεση μέχρι τέρματος. 31 124/33 975: κοχλιωτό δακτύλιο και καλά.

Ανταλλακτικά: βλέπε αναλυτικό σχεδιάγραμμα (* = πρόσθετος εξοπλισμός) Περιποίηση: βλέπε Οδηγίες περιποίησης

Instalace:

Potrubní systém před a po instalaci důkladně propláchněte (dodržujte normu EN 806)!

Funkce:

Zkontrolujte těsnost spojů a funkci armatury.

Omezení průtokového množství:

Omezovače průtokového množství se nedoporučuje použít ve spojení s hydraulickými průtokovými ohřívači.

Údržba: Všechny díly zkontrolujte a vyčistěte, případně vyměňte a namažte speciálním mazivem pro armatury.

Před zahájením údržby uzavřete přívod vody!

Při montáži kartuše dbejte na správné nasazení těsnění.

33 977: Šroubení dotáhněte tak, až se začne protáčet. 31 124/33 975: Šroubení zašroubovat a pevně utáhnout.

Náhradní díly: viz vyobrazení dílů v rozloženém stavu (* = zvláštní příslušenství) Ošetřování: viz návod k údržbě.

σφίξτε τον

Page 11

Ezt a műszaki termék-információt kizárólag a

szerelők, vagy pedig felkészült szakemberek számára állították össze. Kérjük adják tovább a felhasználónak!

Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű vízmelegítőkkel) nem működtethető.

Műszaki adatok

Áramlási nyomás: min 0,5 bar - javasolt 1 - 5 bar Üzemi nyomás: max. 10 bar Vizsgálati nyomás: 16 bar Átfolyás 3 bar folyadéknyomásnál:

31 124/33 975 kb. 12 l/perc 33 977 kb. 13 l/perc

Vízhőmérséklet a melegvíz befolyó nyílásnál max. 70 °C Javasolt (energia megtakarítás): 60 °C Termikus fertőtlenítés lehetséges Befogási hossz: max. 60mm

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő szükséges!

Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb nyomáskülönbséget!

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan öblítse át (ügyeljen az EN 806 szabványra)!

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a csaptelep működését.

Mennyiségkorlátozás:

Hidraulikusan vezérelt átfolyó-rendszerű vízmelegítőkkel nem javasoljuk a mennyiségkorlátozó használatát.

Karbantartás: Ellenőrizze valamennyi alkatrészt, tisztítsa meg, esetleg cserélje ki, majd különleges csaptelepzsírral kenje be.

A karbantartási munkák során zárja le a víz hozzávezetést!

A patron beszerelése során figyeljen a tömítések helyes illeszkedésére.

33 977: Húzza meg a csavarzatot, amig az körbe nem forog. 31 124/33 975: Csavarozza fel a csavarzatot és húzza meg.

Pótalkatrészek: lásd robbantott rajz segítségével történő bemutatás (* = speciális tartozékok)

Ápolás: lásd az Ápolási útmutatót

Estas Informações Técnicas sobre o produto destinam-se exclusivamente aos instaladores ou pessoal especializado instruido para o efeito! Por favor, entregue-as ao utilizador!

Campo de aplicação: Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar Pressão de serviço: máx. 10 bar Pressão de teste: 16 bar Débito a 3 bar de pressão de caudal:

31 124/33 975 aprox. 12 l/min 33 977 aprox. 13 l/min

Temperatura na entrada de água quente máx. 70 °C Recomendada (para poupança de energia): 60 °C Possibilidade de desinfecção térmica Comprimento do tubo: máx. 60mm

Em pressões estáticas superiores a 5 bar dever-se-á montar um redutor de pressão.

Evitar grandes diferenças de pressão entre a ligação da água fria e a ligação da água quente!

Instalação:

Antes e depois da instalação, enxaguar bem as tubagens (respeitar a norma EN 806)!

Função:

Verificar a estanqueidade das ligações e testar o funcionamento da misturadora.

Limitação do caudal:

Não é aconselhável limitar o caudal caso sejam usados esquentadores hidráulicos.

Manutenção: Verificar, limpar e eventualmente substituir todas as peças lubrificando-as com massa especial para misturadoras.

Para efectuar trabalhos de manutenção, fechar o abastecimento de água!

Ao montar o cartucho, certifique-se de que as juntas de vedação ficam devidamente assentes.

33 977: Apertar a união roscada até ela rodar livremente. 31 124/33 975: Enroscar e apertar bem a rosca.

Peças sobresselentes: ver desenho explodido (* = acessórios especiais) Conservação: ver as instruções de conservação

Page 12

Bu teknik ürün bilgisi sadece mentör veya eğitimli

uzmanlar için hazırlanmıştır! Lütfen kullanıcıya teslim ediniz!

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak mümkün değildir.

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile temizleyin (EN 806’ya dikkat edin)!

Fonksiyon:

Bağlantıların sızıntı durumunu ve armatürün çalışıp çalışmadığını kontrol edin.

Teknik Veriler

Akış basıncı: en az 0,5 bar - tavsiye edilen 1 - 5 bar İşletme basıncı: maks. 10 bar

Kontrol basıncı: 16 bar 3 bar akış basıncında akım:

31 124/33 975 yakl. 12 l/dak 33 977 yakl. 13 l/dak

Su giriş ısısı maks. 70 °C Tavsiye edilen (enerji tasarrufu): 60 °C Termik dezenfeksiyon mümkün Bağlantı uzunluğu: maks. 60mm

Akış basıncının 5 barın üzerinde olması durumunda, bir basınç düşürücü takılmalıdır.

Soğuk ve sıcak su bağlantıları arasında yüksek basınç farklılıklarından kaçının!

Táto technická informácia o výrobku je určená len pre inštalatérov alebo zaškolených odborných pracovníkov! Dajte, prosím, k dispozícii užívateľovi!

Oblast’ použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi vody) nie je možná.

Technické údaje

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov Prevádzkový tlak: max. 10 barov Skúšobný tlak: 16 barov Prietok pri hydraulickom tlaku 3 bary:

31 124/33 975 cca 12 l/min 33 977 cca 13 l/min

Teplota na vstupe teplej vody max. 70 °C Odporúčaná (úspora energie): 60 °C Je možná termická dezinfekcia Upevňovacia dĺžka: max. 60mm

Pri statických tlakoch vyšších než 5 barov sa musí namontovat’ redukčný ventil.

Je potrebné zabránit’ vyšším tlakovým rozdielom medzi prípojkou studenej a teplej vody!

Akış sınırlayıcı:

Hidrolik kumandalı ısıtıcıların kullanılması durumunda, akış miktar sınırlayıcı tavsiye edilmez.

Bakım: Bütün parçaları kontrol edin, temizleyin, gerekirse değiştirin ve özel armatür gresi ile gresleyin.

Bakım çalışmalarında su girişini kapatın!

Kartuşun montajında contaların düzgün yerleşmesine dikkat edin.

33 977: Vida bağlantısını döndürülene kadar sıkın. 31 124/33 975: Vidalamayı vidalayın ve iyice sıkın.

Yedek parçalar: bkz. patlama görünümü (* = özel aksesuar)

Bakım: bkz. bakım talimatı

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne prepláchnite (dodržujte normu EN 806)!

Funkcia:

Skontrolujte tesnost’ spojov a funkciu armatúry.

Obmedzovač prietokového množstva:

Obmedzovač prietokového množstva sa nedoporučuje použit’ v spojení s hydraulickými prietokovými ohrievačmi.

Údržba: Všetky diely skontrolujte a vyčistite, prípadne vymeňte a namažte špeciálnym tukom na armatúry.

Pred zahájením údržby uzavrite prívod vody!

Pri montáži kartuše dbajte na správne nasadenie tesnení.

33 977: Skrutkové spojenie dotiahnite tak, až sa začne pretáčat’. 31 124/33 975: Skrutkové spojenie zaskrutkovat’ a pevne utiahnut’.

Náhradné diely: pozri vyobrazenie dielov v rozloženom stave (* = zvláštne príslušenstvo) Ošetrovanie: pozri návod na údržbu.

Page 13

SLO

Tehnične informacije o izdelku so izključno

namenjene instalaterjem ali ustreznemu strokovnemu osebju! Prosimo, predajte navodilo naprej uporabniku!

Področje uporabe: Ni možna uporaba z odprtimi zbiralniki (odprti grelniki vode)!

Teh nični podatki

Delovni tlak: najmanj 0,5 bar - priporočljivo 1 - 5 bar Obratovalni tlak. največ 10 bar Preskusni tlak: 16 barov Pretok pri delovnem tlaku 3 bar:

31 124/33 975 ca. 12 l/min 33 977 ca. 13 l/min

Temperatura vhoda tople vode. maks. 70 °C Priporočljivo (prihranek energije): 60 °C Mogoča je termična dezinfekcija Dolžina spojke: maks. 60mm

V primeru, da tlak v mirovanju presega 5 barov, je potrebno vgraditi reducirni ventil.

Preprečite večje razlike v tlaku med priključkom hladne in tople vode!

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji (upoštevajte standard EN 806)!

Funkcija:

Preverite priključke glede tesnosti in armaturo glede funkcije.

Omejilec količine:

V povezavi s hidravličnimi pretočnimi grelniki se ne priporoča omejevanje količine pretoka.

Vzdrževanje: Vse dele preglejte, očistite, po potrebi zamenjajte in namastite s posebno mastjo za armature.

Pred pričetkom vzdrževalnih del, zaprite dovod vode!

Pri vgradnji kartuše, bodite pozorni na pravilni naleg tesnila.

33 977: Privitje privijajte, dokler se ne začne vrteti. 31 124/33 975: Spojko privijte in močno zategnite.

Nadomestni deli: Glej razstavljeni prikaz (* = posebna oprema)

Nega: Glej navodilo za nego

Ove tehničke informacije o proizvodima namijenjene su isključivo za instalatera ili ovlaštenog stručnjaka! Dajte ih svakom novom korisniku!

Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima vode) nije moguća.

Teh nički podaci

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar Radni tlak: maks. 10 bar Ispitni tlak: 16 bar Protok kod hidrauličnog tlaka od 3 bar:

31 124/33 975 oko 12 l/min 33 977 oko 13 l/min

Temperatura na dovodu tople vode maks. 70 °C Preporučuje se (ušteda energije): 60 °C Moguća termička dezinfekcija Priključna dužina: maks. 60mm

Ako tlak mirovanja premašuje 5 bar, onda treba ugraditi reduktor tlaka.

Potrebno je izbjegavati veće razlike u tlakovima između priključaka za hladnu i toplu vodu!

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati (uzeti u obzir EN 806)!

Funkcija:

Priključke ispitajte na nepropusnost te provjerite ispravno funkcioniranje armature.

Graničnik količine:

Ograničavanje protoka ne preporučuje se ako se radi o hidrauličkim protočnim grijačima vode.

Održavanje: Sve dijelove provjerite, očistite te po potrebi zamijenite i podmažite posebnom mašću za armature.

Kod radova održavanja zatvorite dovod vode!

Kod ugradnje kartuše potrebno je pripaziti na ispravno dosjedanje brtvila.

33 977: Stežite vijčani spoj sve dok se ne bude mogao slobodno okretati. 31 124/33 975: Vijčani spoj uvrnuti i čvrsto privući.

Rezervni dijelovi: pogledajte povećani prikaz (* = dodatna oprema) Njega: pogledajte upute za njegu

Page 14

Техническ ите данни за продукта са

EST

предназначени само за монтъора или за съответно информираните специалисти! Предайте на потребителите на арматурата!

Област на приложение:

Експлоатация с безнапорни резервоари (отворени водонагреватели) не е възможна.

Техничес ки данни

Налягане на водната струя: мин. 0,5 бара –

Работно налягане: макс. 10 бара Изпитвателно налягане: 16 бара Разход при 3 бара налягане на потока:

31 124/33 975 прибл. 12 л/мин 33 977 прибл. 13 л/мин

Температ ур а на топлата вода при входа макс. 70 °C Препоръчва се (Икономия на енергия): 60 °C Възможна е термична дезинфекция Дължина на клемата: макс. 60мм

При постоянно налягане над 5 бара трябва да се вгради редуктор на налягането.

Да се избягват големи разлики в налягането между водопроводите за студената и топлата вода!

препоръчва се 1 – 5 бара

Монтаж:

Водопроводната система преди и след монтаж да се промие основно (придържайте се към EN 806)!

Функциониране:

Проверете връзките за теч и функционирането на арматурата.

Ограничаване на потока на водата:

Не се препоръчва ограничаването на потока на водата в съчетание с проточни водонагреватели.

Техническо обслужване: Проверете всички части, почистете ги, ако е

необходимо, подменете ги и ги смажете със специална грес за арматура.

При работи по поддръжка на арматурата водата трябва да е спряна!

При монтаж на картуша внимавайте уплътнителите да прилегнат правилно.

33 977: Затегнете съединителя като го завъртите докрай. 31 124/33 975: Завинтете съединителя и го затегнете.

Резервни части: виж скицата с отделните части, посочваща последователността на монтажа (* = специални части) Поддръжка: виж инструкциите за поддръжка

Käesolev tehniline tooteinformatsioon on suunatud eranditult paigaldajale või pädevale spetsialistile. Palume edastada see kasutajale!

Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise veekuumutiga).

Tehnilised andmed

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 - 5 baari Surve töörežiimis: maksimaalselt 10 baari Testimissurve: 16 baari Läbivool 3-baarise veesurve korral:

31 124/33 975 ca 12 l/min 33 977 ca 13 l/min

Siseneva kuuma vee temperatuur maksimaalselt 70 °C Soovituslik temperatuur energiasäästuks: 60 °C Võimalik on termiline desinfektsioon Klemmi pikkus: maksimaalselt 60mm

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada survealandaja.

Vältige suuri surveerinevusi külma- ja kuumaveetorust siseneva vee vahel!

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast paigaldamist (vastavalt EN 806)!

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Vee voolumäära piiraja:

Survestatud läbivooluboileri puhul ei ole soovitav voolumäära piirajat kasutada.

Tehniline hooldus: Kõiki osi tuleb kontrollida, puhastada, vajadusel asendada ja määrida spetsiaalse segistimäärdega.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Keraamilise sisu paigaldamisel jälgige tihendite õiget asendit.

33 977: Keerake kruviliide kinni, kuni see hakkab vabalt liikuma. 31 124/ 33 975: Keerake sisse ja kruvige kinni kruvi.

Tagavaraosad: vt koostejoonist (* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Page 15

Šī tehniskā informācija par produktu ir paredzēta tikai

uzstādītājam vai profesionāliem speciālistiem! Lūdzam nodot izmantotājam!

Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem (atklātajiem karstā ūdens sildītājiem) nav iespējama.

Tehniskie dati

Hidrauliskais spiediens: vismaz 0,5 bāri /

Darba spiediens maksimāli 10 bāri Kontrolspiediens: 16 bāri Caurtece pie 3 bāru plūsmas spiediena:

31 124/33 975 apmēram 12 l/min 33 977 apmēram 13 l/min

Ieplūstošā siltā ūdens temperatūra maksimāli 70 °C Ieteicamā temperatūra (enerģijas taupīšanai): 60 °C Iespējama termiskā dezinfekcija Stiprināšanas garums maksimāli 60mm

Ja miera stāvokļa spiediens lielāks par 5 bāriem, iemontēt reduktoru.

Jāizvairās no lielas spiediena starpības siltā un aukstā ūdens pieslēgumos!

ieteicams no 1 līdz 5 bāriem

Instalācija:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc instalācijas (ievērojiet EN 806)!

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras funkcionēšanu.

Patēriņa ierobežošana:

Ja tiek izmantots caurteces ūdens sildītājs, nav ieteicams ierobežot caurteces daudzumu.

Teh nis kā apkope: Visas daļas pārbaudiet, tīriet, pēc iespējas apmainiet un ieziediet ar speciālu armatūras ziedi.

Tehniskās apkopes laikā noslēgt ūdens padevi!

Ievietojot patronu, ievērojiet pareizu blīvējumu stāvokli.

33 977: Pievelciet skrūvsavienojumu, līdz tas griežas ap savu asi. 31 124/33 975: Leskrūvēt saskrūvi un stingri pievilkt.

Rezerves daļas: skatīt detaļu attēlojumu (* = speciālie piederumi)

Apkope: skatīt kopšanas pamācību

Ši techninė informacija apie gaminį skirta tik santechnikui ir apmokytam personalui! Prašome ją perduoti vartotojui.

Naudojimo sritis Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai Darbinis slėgis: maks. 10 barų Bandomasis slėgis: 16 barų Debitas esant 3 barų vandens slėgiui:

31 124/33 975 apie 12 l/min. 33 977 apie 13 l/min.

Įtekančio karšto vandens temperatūra maks. 70 °C Rekomenduojama temperatūra (taupant energiją): 60 °C Galima atlikti terminę dezinfekciją Jungties ilgis: maks. 60mm

Jei statinis slėgis didesnis nei 5 bar, reikia įmontuoti slėgio reduktorių.

Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių skirtumui!

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to (vadovaukitės EN 806)!

Veiki mas

Patikrinkite, ar jungtys sandarios ir ar veikia maišytuvas.

Vandens debito ribojimas

Nerekomenduojame naudoti vandens debito ribotuvo, jei maišytuvas jungiamas su hidrauliniu tekančio vandens šildytuvu.

Techninė priežiūra Būtina patikrinti ir nuvalyti detales, jei reikia, jas pakeisti ir sutepti specialiu maišytuvo tepalu.

Atlikdami techninės priežiūros darbus, užsukite vandenį!

Montuodami įdėklą, atkreipkite dėmesį į tai, ar tinkamai uždėti tarpikliai.

33 977: Srieginę jungtį veržkite, kad prasisuktų. 31 124/33 975: Įsukite srieginį sujungimą ir tvirtai suveržkite.

Atsarginės detalės: žr. išmontuoto įrenginio iliustraciją (* = specialūs priedai) Priežiūra: žr. priežiūros nurodymus

Page 16

Aceste informaţii tehnice despre produs sunt

destinate exclusiv pentru instalator sau personalul de specialitate instruit! Vă rugăm să le transmiteţi utilizatorului!

Domeniu de utilizare:

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă.

Specificaţii tehnice

Presiune de curgere: min. 0,5 bar - recomandat 1 - 5 bar Presiune de lucru: max. 10 bar Presiunea de încercare: 16 bar Debitul la presiunea de curgere de 3 bar:

31 124/33 975 cca. 12 l/min 33 977 cca. 13 l/min

Temperatură la intrare apă caldă max. 70 °C Recomandat (pentru economisire de energie): 60 °C Dezinfectarea termică ete posibilă Lungimea de fixare: max. 60mm

La presiuni de repaus de peste 5 bar se va monta un reductor de presiune.

Se vor evita diferenţe de presiune mari între racordurile de apă caldă şi rece!

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după instalare (Se va respecta norma EN 806)!

Funcţionare:

Se verifică etanşeitatea racordurilor şi funcţionarea bateriei.

Limitatorul de debit:

Nu se recomandă utilizarea limitatorului de debit la încălzitoarele hidraulice instantanee.

Întreţinere: Se verifică toate piesele, se curăţă, eventual se înlocuiesc, apoi se gresează cu vaselină specială pentru armături.

În timpul lucrărilor de întreţinere se va închide alimentarea cu apă!

La montarea cartuşului, se va verifica poziţia corectă a garniturilor.

33 977: Strângeţi bine racordul, până la refuz. 31 124/33 975: Se înşurubează şuruburile şi se strâng bine.

Piese de schimb: a se vedea reprezentarea desfăşurată (* = accesorii speciale) Îngrijire: a se vedea instrucţiunile de îngrijire

本产品技术信息专为安装人员或经过培训的专业人员提供。请向用户提供这些说明。

应用：不允许与非增压式蓄热热水器一起操作。

规格水流压力：最小 0.5 公斤－推荐使用 1 - 5 公斤

工作压力：最大 10 公斤测试压力： 16 公斤水流压力为 3 公斤时的流量：

31 124/33 975 约为 12 升 33 977 约为 13 升

热水入水口温度最高 70

/ 分钟 / 分钟
