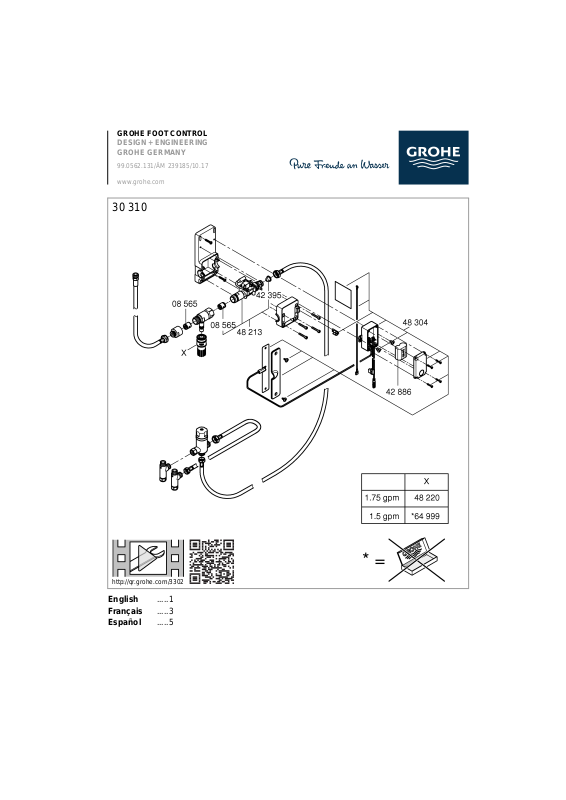

GROHE FOOT CONTROL

30 310

http://qr.grohe.com/3302

DESIGN + ENGINEERING GROHE GERMANY

99.0562.131/ÄM 239185/10.17 www.grohe.com

English .....1

.....1

Français .....3

.....2

Español .....5

.....3

.....4

.....5

.....6

.....7

.....8

.....9

...10

.....11

.....12

.....13

.....14

.....15

.....16

.....17

.....18

.....19

.....20

.....21

.....22

.....23

.....24

.....25

.....26

.....27

.....28

Page 2

16mm

19mm

345

22mm

24mm

22mm

16mm

19mm

13mm

19mm

Please pass these instructions on to the end user of the fitting! S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Entregue estas instrucciones al usario final de la grifería!

Page 3

10 sec

202122

19mm

24mm

19mm

22mm

24mm

18 13

Page 4

English

This product conforms to the requirements of the relevant EU guidelines.

Safety notes

• Installation is only possible in frost-free rooms.

• The plug-in connectors must not be directly or indirectly sprayed with water when cleaning.

Application

Can be used in conjunction with:

• Pressurised storage heaters

• Thermally/hydraulically controlled instantaneous water heaters

Operation with unpressurised storage heaters (displacement water heaters) is not possible.

• The GROHE Foot control function for switching the water flow on or off is based on the principle of electrical charge shifting on metallic surfaces. If the solenoid valve is closed during Foot control sensing it will be opened, and if the solenoid valve is already open it will be closed.

Specifications

• Flow pressure:

- min. 0.05 MPa

- recommended 0.1 - 0.5 MPa

• Operating pressure max. 1.0 MPa

• Test pressure 1.6 MPa

A pressure reducing val ve must be fi tte d in the supply lin e if static pressures exceed 0.5 MPa to satisfy noise level ratings.

Avoid major pressure differences between cold and hot water supply!

• Temperature hot water inlet: max. 158 °F Recommended (energy saving): 140 °F

• Thermal desinfection possible

• Ambient temperature: 39 - 104 °F

• Relative humidity: max. 80%

• Voltage supply: 6 V lithium battery (type CR-P2)

• Rated power: 1.4 W

• Automatic safety shut-off after Foot control: 60 s

• Three water pulses indicate that a battery change is necessary.

• Type of protection control: IP 44

• Water connection cold - right

hot - left

Approval and conformity

The conformity declarations can be obtained from the foll owing address:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9 D-32457 Porta Westfalica

Installation

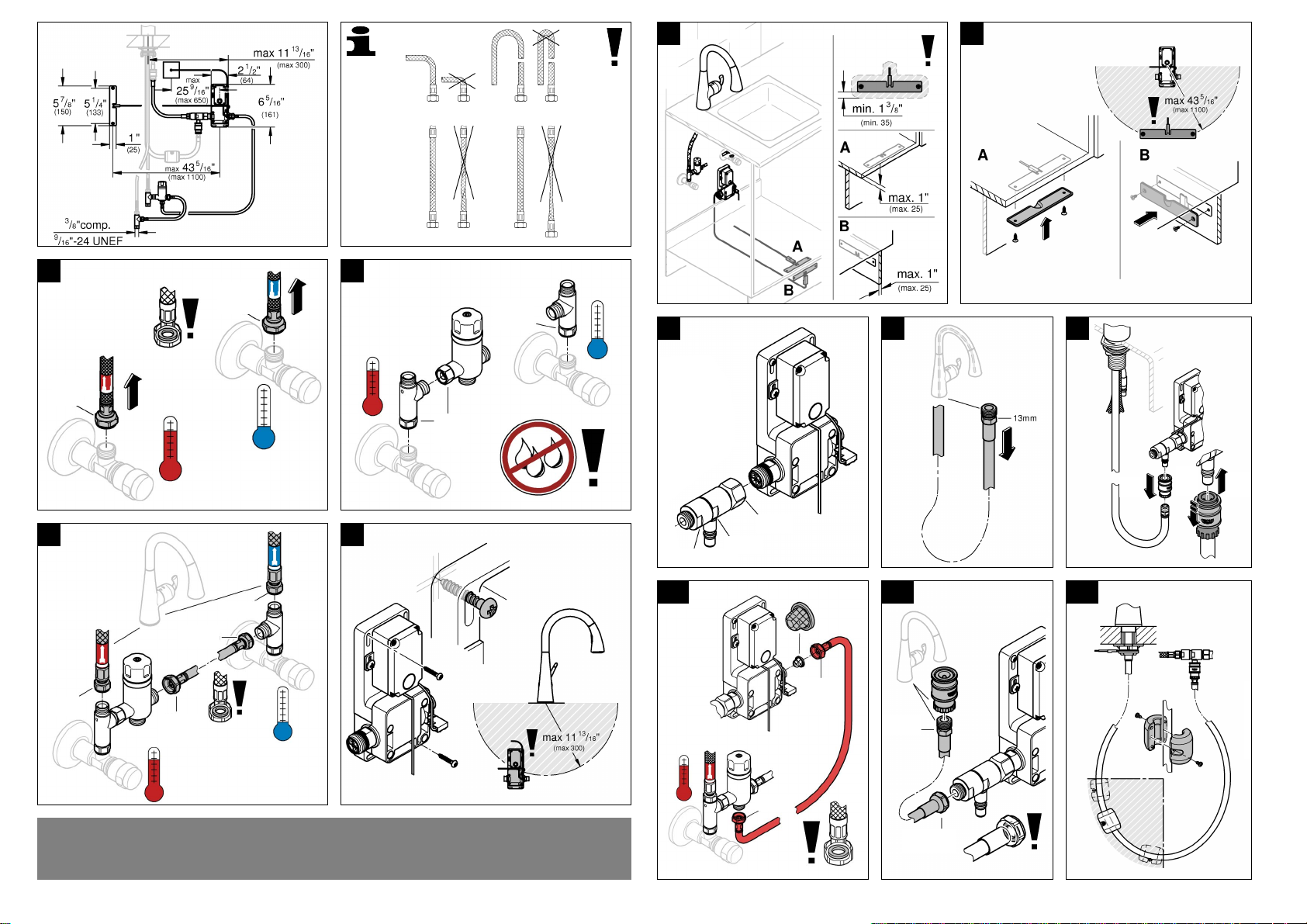

Refer to fold-out page I for hose lengths and installation dimensions.

Caution: The control should be easily accessible. Flush pipes thoroughly before and after installation

(observe EN 806). Install bracket with control and connect, s ee fold-out page I,

Figs. [1] to [11] . The sensor plate must be mounted on plastic or wooden

surfaces. The distance to metal surfaces must be taken into account, see Fig. [5].

Install weight on shower hose , see Fig. [12]. Important note

To ensure proper functioning when using metal sinks, the sink must be connected to the control via the preassembled yellow hose for potential equalisation,

see Fig. [13]. For all other sinks the yellow hose must be connected to

another suitable metal part for potential equalisation.

Country specific and local regulations must be observed.

Putting into service

To prevent the risk of scalding, the outlet temperature of the mixer unit should be set to lukewarm. Recommended maximum temperature: 38 °C,

see Fig. [15].

The spout must always be positioned above the sink to prevent water damage. Ensure free runoff.

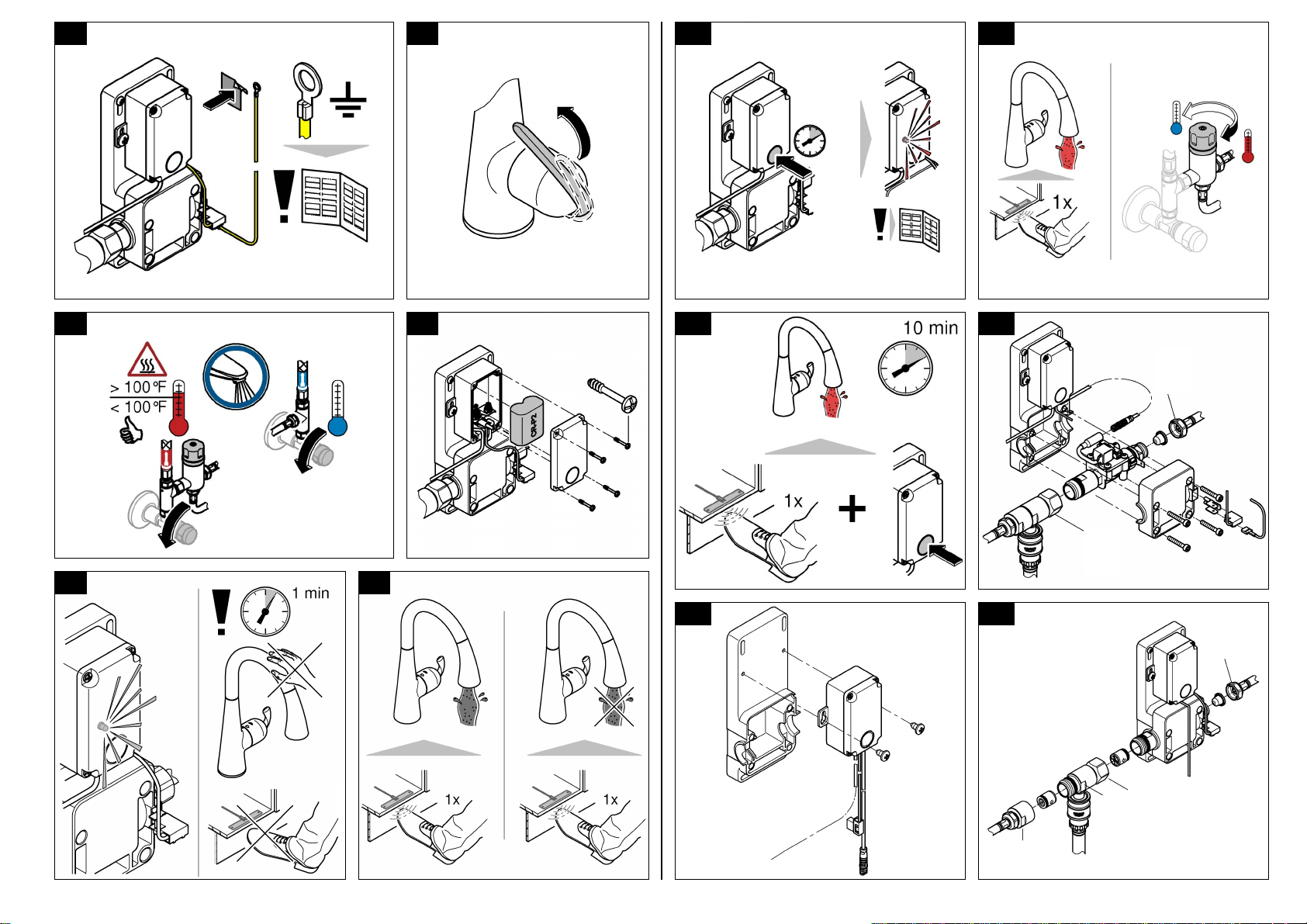

Insert battery, see fold-out page II, Figs. [14] - [17]. The sequence is important and must be observed.

The electronics will detect ambient conditions. During this time the control indicator lamp flashes. The fitting must not be activated (for approx. 1 min.).

Check connections for watertightness. Check for proper function, see Fig. [18].

Adjusting of Foot control parameters to ambient conditions,

see fold-out page II, Fig. [19].

- The release varies depending on ambient temperature and air humidity.

- Foot control parameters: 5 highest value... 1 lowest value...

- A value that is too high leads to the risk of continuous operation.

The menu is started by pressing the button at the control unit for at least 10 seconds.

• The indicator lamp flashes once.

• The last stored value will then be displayed by flashing, e.g. three times for level 3 (factory settin g ).

• Each time the button is pressed the value goes up one level.

• The selected level is indicated by the number of flashes.

- If no further buttons are pressed, the indicator lamp signals the last set value 2 more times. The lamp then emits a continuous signal and the menu is exited. The last stored value will be saved.

Page 5

English

This category of device does not belong in the domestic waste, but must be disposed of separately in accordance with the relevant national regulations. Dispose of batteries in accordance with national regulations.

Operation, see fold-out page II, Fig. [20]. If the flow rate in the Foot control function is too high,

exchange snap coupling 48 220 with 64 999, see Fig. [9] and fold-out page III.

Hygiene flushing, see Fig. [21]. Hygiene flushing serves to ensure water hygiene if the fitting is

not used for a long time. By initiating the Foot Control function and then pressing the button at the control unit, a flushing for a period of 10 minutes takes place.

If the faucet is activated during this period again, the flow will be stopped, the hygiene flushing failed and has to be restarted.

Maintenance

Inspect and clean all components and replace if necessary.

Shut off hot and cold water supply. Remove battery and separate plug-in connectors,

see fold-out page II, Figs. [6] and [16]. I. Battery, see Fig. [16].

The battery must be replaced at the latest 10 years after putting the fitting into service.

A required change will be signal ed by t he indicat or l amp of t he controller and by the faucet. Signaling occurs when using the Foot control function

At low battery level, the indicator lamp flashes and the water flow starts with three short bursts of water .

In case of an almost discharged battery, the indicator lamp

Fault Cause Remedial action

flashes and the water flow stops after three short bursts of water.

In case of a discharged battery, the indicator lamp flashes and the water will not flow.

Assemble in reverse order. Insert battery with correct polarity.

II. Solenoid valve, see Fig. [22]. Assemble in reverse order. III. Control, see Figs. [22] to [23]. Assemble in reverse order. IV. Non-return valve and filter, see Fig. [24]. Assemble in reverse order.

Replacement parts

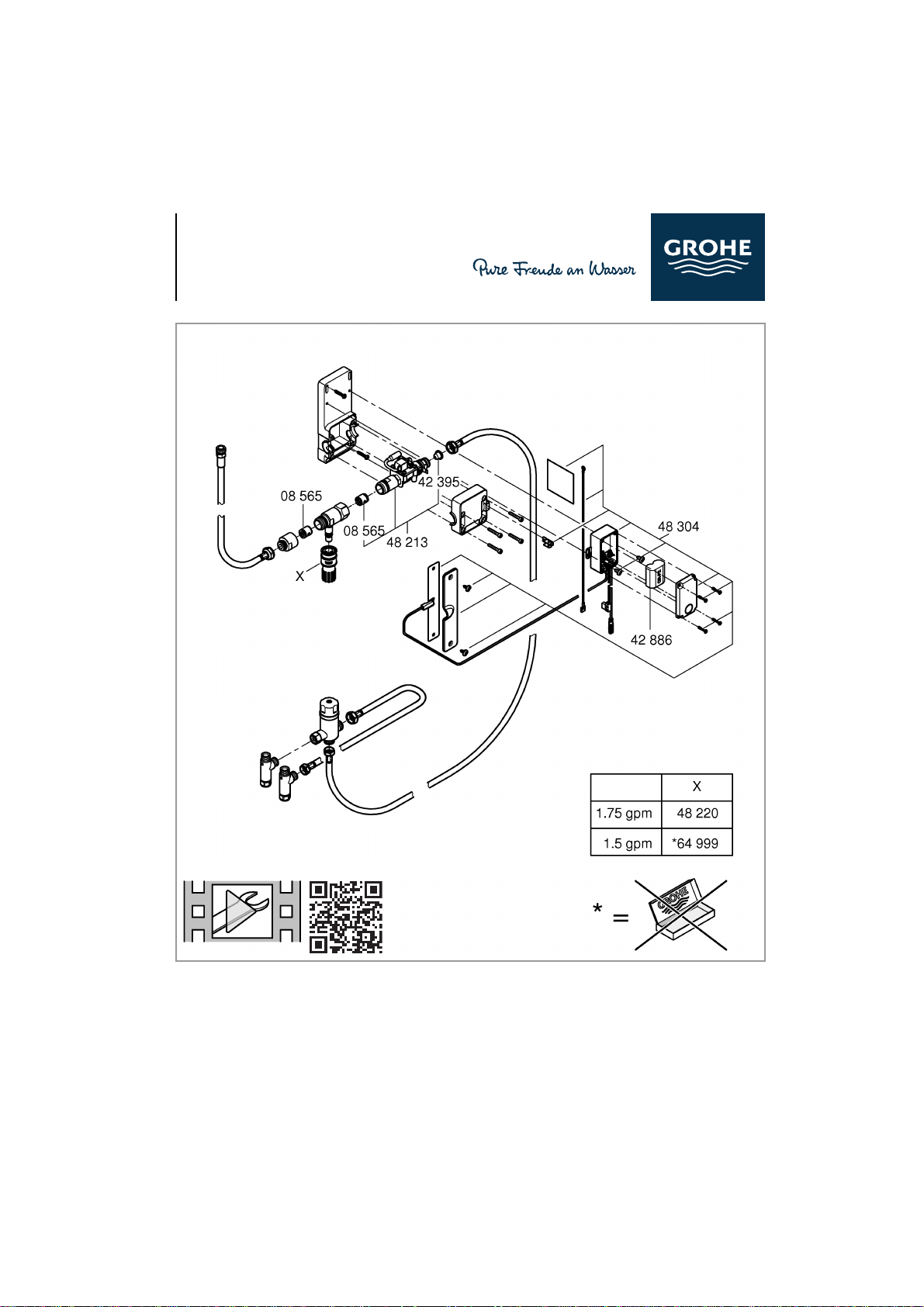

See fold-out page III (* = special accessories).

Care

For directions on the care of this fitting, please refer to the accompanying Care Instructions.

Disposal instructions

Water not flowing • Water supply interrupted - Open shut-off valves/service valves

Water flow does not start after usin the Foot control function

Water flowing continuously

Undesired water flow

Flow rate too low • Filter in solenoid valve dirty

• Water supply interrupted

• Filter in solenoid valve blocked

• Plug-in connector of solenoid valve without contact

• Solenoid valve defective

• No voltage

- Battery discharged

- Plug-in connector without contact

• Sensor system not correctly adjusted to ambient conditions

• Solenoid valve defective

• Sensor system not correctly adjusted to ambient conditions

• Potential equalisation not provided

• Fitting not correctly calibrated

• Shut-off valves, service valves not fully open

- Open shut-off valves/service valves

- Clean filter

- Attach plug-in connector

- Replace solenoid valve

- Replace battery

- Check plug-in connectors

- Increase Foot control parameters (5 highest value...1 lowest value)

- Replace solenoid valve

- Reduce Foot control parameters (5 highest value...1 lowest value)

- Provide potential equalisation, see section

Connecting the faucet

- Remove battery and re-insert it. Check again after the indicator lamp goes out

- Clean filter

- Fully open shut-off valves, service valves and check supply lines

Page 6

Français

Ce produit est conforme aux directives européennes correspondantes.

Consignes de sécurité

• Ne procéder à l’installation que dans un endroi t à l’abri du gel.

• La fiche de raccordement ne doit pas être exposée aux éclaboussures d'eau directes ou indirectes.

Domaine d'application

Utilisation possible avec :

• réservoirs sous pression

• chauffe-eau instantanés hydrauliques/thermiques

Un fonctionnement avec des réservoirs sans pression (chauffe-eau à écoulement libre) n’est pas possible !

• La fonction Foot control GROHE pour déclencher ou arrêter l'écoulement d'eau fonctionne selon le principe du transfert de charge électrique sur surfaces métalliques. Si au moment du contact tactile, l'électrovanne est fermée, elle sera ouverte et si elle est déjà ouverte, elle sera fermée.

Caractéristiques techniques

• Pression dynamique : – min. 0,05 MPa – recommandée 0,1–0,5 MPa

• Pression de service 1,0 MPa maxi.

• Pression d’épreuve 1,6 MPa

Afin de respecter la norme en matière de bruits, il convient d'installer un réducteur de pression d'eau lorsque la pression statique est supérieure à 0,5MPa.

Éviter les écarts de pression importants entre les raccordements d’eau chaude et d’eau froide !

• Température arrivée d’eau chaude : max. 80 °C Recommandée (économie d’énergie) : 60 °C

• Désinfection thermique possible

• Température ambiante : 4 à 40 °C

• Humidité relative de l'air : max. 80 %

• Tension d’alimentation : pile lithium de 6 V (type CR-P2)

• Puissance nominale : 1,4 W

• Arrêt automatique après contact : 60 s

• Notification de remplacement nécessaire de la batterie par 3 coups de bélier.

• Type de protection de la commande: IP 44

• Raccord d’eau froide – à droite

chaude – à gauche

Homologation et conformité

Nous contacter à l’adresse suivante pour vous procurer ces déclarations de conformité :

GROHE Deutschland Vertriebs GmbH

Zur Porta 9 D-32457 Porta Westfalica

Installation

Tenir compte des longueurs de flexibles et des dimensions de montage sur le volet I.

Attention : La commande doit être accessible.

Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806) !

Monter et raccorder le support avec la commande voir volet I, fig. [1] à [11].

La plaque sensorielle doit impérativement être montée sur des surfaces plastiques ou en bois. La distance avec les surfaces métalliques doit être respectée, voir fig. [5].

Monter le poids au niveau du flexible de douche

voir fig. [12].

Important Lors de l'utilisation d'un évier métallique, relier l'évier

à la liaison équipotentielle à l'aide du câble jaune prémonté avec la commande pour assurer son fonctionnement, voir fig. [13].

Pour tous les autres éviers, le câble jaune doit être connecté à un autre élément en métal approprié pour la liaison équipotentielle.

À ce stade, il faut veiller à respecter les conditions spécifiques au pays et les prescriptions locales.

Mise en service

Afin d'éviter les risques de brûlures, la température de sortie du mitigeur doit être réglée à une température moyenne. Température maximale recommandée : 38 °C, voir fig. [15]. Pour éviter tout dégât des eaux, toujours positionner le bec au-dessus de l'évier. Vérifier que l’eau s'écoule librement.

Installer la pile voir volet II, fig. [14] à [17]. L'ordre de succession est important et doit être suivi à la

lettre.

Le système électronique détermine les conditions ambiantes. Pendant ce temps, le témoin de contrôle de la commande clignote. La robinetterie ne doit pas être enclenchée (env. 1 minute).

Vérifier l'étanchéité des raccordements. Vérifier le bon fonctionnement, voir fig. [18].

Réglage des paramètres Foot control sur les conditions

ambiantes, voir volet II, fig.[19].

- Le déclenchement varie en fonction de la température ambiante et de l'humidité de l'air.

- Paramètres Foot control : 5 valeur la plus haute... 1 valeur la plus basse

- Avec une valeur trop élevée, vous risquez de passer en fonctionnement continu.

En appuyant sur la touche pendant au moins10secondes, le menu est lancé :

• Le témoin de contrôle clignote 1 fois.

• Ensuite, la dernière valeur enregistrée est indiquée par un clignotement, par ex. 3 fois pour le niveau 3 (réglage par défaut).

• Chaque pression supplémentaire de la touche augmente la valeur d'un niveau.

• Le niveau paramétré est indiqué par le clignotement.

- Si aucun autre bouton n'est activé, le témoin si gnale encor e 2 fois la valeur venant d'être réglée. Le témoin s'allume ensuite en continu et vous quittez le menu. La dernière valeur paramétrée est enregistrée.

Page 7

Français

Les appareils portant ce repère ne doivent pas être jetés avec les déchets ménagers. Ils doivent être mis au rebut séparément conformément aux directives locales. Jeter les piles conformément à la réglementation correspondante de votre pays!

Utilisation voir volet II, fig. [20]. Si le débit en fonction Foot control est trop élevé, remplacer

l‘accouplement à déclic 48 220 par le 64 999, voir fig. [9] et volet III.

Rinçage hygiénique, voir fig. [21]. Le rinçage hygiénique permet un contrôle de la propreté de l'eau en cas de non-utilisation prolongée de la robinetterie. Pour le déclenchement, activer la fonction Foot Control et puis appuyer sur la touche de la commande. La durée de rinçage lors de la Rinçage hygiénique:10 minutes.

Si, pendant ce temps, la robinetterie est à nouveau déclenchée, l'écoulement d'eau s'arrête et la Rinçage hygiénique est interrompue et doit être réinitialisée.

coups successifs. Lorsque la pile est entièrement déchargée, le témoin lumineux

clignote et l'eau ne coule pas. Le montage s’effectue dans l’ordre inverse de la dépose.

Respecter la polarité de la batterie ! II. Électrovanne, voir fig. [22].

Le montage s’effectue dans l’ordre inverse de la dépose. III. Commande, voir fig. [22] à [23].

Le montage s’effectue dans l’ordre inverse de la dépose. IV. Clapet anti-retour et tamis, voir fig. [24].

Le montage s’effectue dans l’ordre inverse de la dépose.

Maintenance

Contrôler et nettoyer toutes les pièces, les remplacer le cas échéant.

Couper l’arrivée d'eau froide et d'eau chaude. Retirer la pile et débrancher les fiches de raccordement,

voir volet II, fig. [6] et [16]. I. Pile, voir fig. [16].

Remplacer la pile au plus tard 10 ans après la première mise en service de la robinetterie.

Pour indiquer qu'un remplacement de la pile est nécessaire, un témoin lumineux s'allume sur la commande ainsi que sur la robinetterie. Le signal est donné lors de l'utilisation de la fonction Foot control. Lorsque le niveau de charge de la pile est faible, le témoin lumineux clignote et l'écoulement d'eau se déclenche avec trois à-coups successifs. Lorsque le niveau de charge de la pile est très fa ible, le témoi n lumineux clignote et l'écoulement d'eau s'arrête après trois à-

Panne Cause Remède Pas d’écoulement

d’eau Aucun écoulement

d'eau n'est déclenché lors de l'activation de la fonction Foot Control.

L’eau s’écoule et ne s’arrête plu s

L’eau coule de manière intempestive

Débit d’eau trop faible

• Alimentation en eau coupée - Ouvrir les robinets d’arrêt/robinets d'équerre

• Alimentation en eau coupée

• Tamis de l’électrovanne bouché

• Pas de contact au niveau de la fiche de raccordement d’électrovanne

• Électrovanne défectueuse

• Pas de tension

- Pile usée

- Pas de contact au niveau des fiches de raccordement

• Le système de capteurs n'est pas correctement réglé sur les conditions ambiantes

• Électrovanne défectueuse

• Le système de capteurs n'est pas correctement réglé sur les conditions ambiantes

• Liaison équipotentielle non établie

• La robinetterie n'est pas calibrée correctement

• Tamis situé dans l’électrovanne bouché

• Robinets d’arrêt, robinets d’équerre pas ouverts à fond

Pièces de rechange

Voir volet III (* = accessoires spéciaux).

Entretien

Les consignes d'entretien de cette robinetterie figurent dans les instructions d'entretien ci-jointes.

Remarque sur l'élimination des déchets

- Ouvrir les robinets d’arrêt/robinets d'équerre

- Nettoyer le tamis

- Brancher les fiches de raccordement

- Remplacer l’électrovanne

- Remplacer la pile

- Contrôler les fiches de raccordement

- Augmenter les paramètres foot control (5 valeur la plus haute...1 valeur la plus basse)

- Remplacer l’électrovanne

- Réduire les paramètres foot control (5 valeur la plus haute...1 valeur la plus basse)

- Établir la liaison équipotentielle, voir le chapitre

Branchement de la robinetterie

- Retirer la batterie et la replacer . Lorsque le t émoin s'éteint, contrôler à nouveau

- Nettoyer le tamis

- Ouvrir à fond les robinets d'arrêt, les robinets d'équerre et contrôler les conduites d'alimentation

Page 8

Español

Este producto cumple los requisitos de las Directivas de la UE correspondientes.

Información de seguridad

• La instalación solo puede efectuarse en recintos a prueba de heladas.

• No mojar el conector de enchufe directa ni indirectamente durante la limpieza.

Campo de aplicación

Es posible el funcionamiento con:

• Acumuladores de presión

• Calentadores instantáneos con control hidráulico/térmico

No es posible el funcionamiento con acumuladore s sin presión (calentadores de agua sin presión).

• La función GROHE Foot control para el accionamiento o desactivación de la salida de agua trabaja con el principio de desplazamiento de cargas en las superficies metálicas. Si la electroválvula se encuentra cerrada, se abrirá con el reconocimiento Foot control. Si la electroválvula se encontrase abierta, se cerrará.

Datos técnicos

• Presión de trabajo: – Mín. 0,05 MPa – Recomendado 0,1–0,5 MPa

• Presión de utilización máx. 1,0 MPa

• Presión de verificación 1,6 MPa

Si la presión en reposo es superior a 0,5 MPa, se recomienda instalar un reductor de presión para alcanzar los valores de emisión de ruidos.

Deben evitarse diferencias de presión importantes entre las acometidas del agua fría y del agua caliente.

• Temperatura de entrada del agua caliente: máx. 158°F Recomendado (ahorro de energía): 140 °F

• Desinfección térmica posible

• Temperatura ambiental: 39–104 °F

• Humedad relativa del aire: máx. 80 %

• Alimentación de tensión: Batería de litio 6 V (tipo CR-P2)

• Potencia nominal: 1,4 W

• Desconexión de seguridad automática después del Foot control: 60 s

• Pantalla de cambio necesario de batería a través de 3 choques hidráulicos.

• Mando de tipo de protección: IP 44

• Acometida del agua fría - a la derecha

caliente - a la izquierda

Autorización y conformidad

Las declaraciones de conformidad se pueden so li ci tar en la siguiente dirección:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9 D-32457 Porta Westfalica

Instalación

Observar las cotas de montaje y las longitudes del tubo flexible de la página desplegable I.

Atención: Se debe acceder bien al sistema de mando. Lavar a fondo el sistema de tuberías antes y después de

la instalación (tener en cuenta EN 806). Montar y conectar el soporte con mando véase la página

desplegable I, figs.[1] a [11]. La placa de sensores debe colocarse sobre superficies de

plástico o madera. Se debe tener en cuenta la distancia a las superficies metálicas, véase la fig. [5].

Montar el lastre en el flexo de la teleducha, véase la fig. [12].

Importante Para garantizar un funcionamiento correcto, es necesario

conectar la línea amarilla con el mando si se utiliza un fregadero metálico para la conexión equipotencial,

véase la fig. [13]. En todos los demás fregaderos, para la conexión

equipotencial se debe conectar una línea amarilla a otra pieza metálica apta.

Para ello, deberán tenerse en cuenta las condiciones específicas del país y las normas locales.

Puesta en servicio

Para prevenir quemaduras hay que regular la temperatura de salida de la unidad de mezcla a una temperatura tibia. Temperatura máxima recomendada: 38 °C, véase la fig. [15].

Para evitar daños causados por agua, coloque el caño siempre sobre el fregadero. Asegurar la salida libre del agua.

Colocar la batería véase la página desplegable II

las figs. [14] s [17].

Es importante respetar el orden.

La electrónica se determina mediante las condiciones medioambientales Durante este tiempo, parpadea la lámpara de control del mando. No debe accionarse la grifería (aprox. 1 minuto).

Comprobar la estanqueidad de las conexiones. Comprobar el funcionamiento correcto, véase la fig. [18].

Ajustar el parámetro Foot control en las condiciones

medioambientales, véase la página desplegable II, fig. [19].

- El accionamiento varía debido a la temperatura ambiental y la humedad atmosférica.

- Parámetro Foot control: Valor más alto 5... Valor más bajo

1...

- En caso de un valor superior, existe el riesgo de servicio continuo.

Apriete la tecla como mínimo durante 10 segundos para iniciar el menú:

• La lámpara de control parpadea una vez

• A continuación, se mostrará el último valor guardado parpadeando, por ejemplo, 3 veces para la fase 3

fábrica)

• Todo el resto de las teclas aumenta el valor a una fase.

• La fase ajustada se muestra mediante parpadeos.

- Si no se presiona ningún otro botón, la lámpara de control indica 2 veces el último valor ajustado. A continuación, la lámpara deja de parpadear y se abandona el menú. El último valor ajustado se guardará.

(ajuste de

Page 9

Español

Los equipos con este marcado no deben desecharse con la basura doméstica, sino que deben eliminarse por separado de acuerdo con las normas nacionales pertinentes. Las baterías deben eliminarse de acuerdo a las normas nacionales pertinentes.

Manejo véase la página despegable II, la fig. [20]. En caso de que el caudal en la función Foot control sea

demasiado alto,

cambiarse a 64 999

l‘adaptador para toma rápida 48 220 puede

, véase la fig.[9] y página despegable III. Descarga higiénica, véase la fig. [30]. La descarga higiénica sirve para garantizar la higiene de l agua

cuando la grifería no se utiliza durante un periodo de tiempo prolongado.

Comience accionando la función Foot Control, y, a continuación, pulse la tecla del mando.

El tiempo de lavado durante la descarga higiénica: 10 minutos

En caso de que la grifería se vuelva a desajustar durante este tiempo, se detendrá el flujo de agua, se interrumpirá la descarga higiénica y se deberá comenzar de nuevo.

Mantenimiento

Verificar todas las piezas, limpiarlas y cambiarlas en caso de

necesidad.

Cerrar las llaves de paso del agua fría y del agua caliente. Extraer la batería y desconectar los conectores de enchufe, véase la página desplegable II, fig. [6] y [16].

I. Batería, véase la fig. [16].

La batería deberá reemplazarse a más tardar después de 10 años tras la primera puesta en servicio de la grifería.

Se indicará la necesidad de cambiar la batería en la lámpara de control del mando y en la grifería.

La señalización se efectuará al utilizar la función Foot Control. En caso de que el estado de carga de la batería sea bajo, la lámpara de control parpadeará y el flujo de agua se iniciará

con tres impulsos de agua cortos.

En caso de que la batería esté casi descargada, la lámpara de control parpadeará y el flujo de agua se detendrá tras tres impulsos de agua cortos.

En caso de que la batería esté descargada, la lámpara de control parpadeará y no saldrá agua.

El montaje se efectúa en el orden inverso. ¡Tener en cuenta la polaridad de la batería!

II. Electroválvula, véase la fig. [22]. El montaje se efectúa en el orden inverso.

III. Mando, véase la fig. [22] a [23]. El montaje se efectúa en el orden inverso.

IV. Válvula antirretorno y tamiz, véasela fig. [24]. El montaje se efectúa en el orden inverso.

Piezas de recambio

Véase la página desplegable III (* = accesorios especiales).

Cuidados

La información sobre el cuidado del aparato de esta grifería se encuentra en las instrucciones de conservación adjuntas.

Notas sobre el reciclado

Fallo Causa Remedio

El agua no sale • Alimentación de agua interrumpida - Abrir las válvulas de cierre/llave de paso

El flujo de agua no se iniciará al accionar la función Foot Control.

El agua sale continuamente

El agua sale sin desearlo

Caudal de agua insuficiente

• Alimentación de agua interrumpida

• Tamiz obstruido en la electroválvula

• Conector del electroimán sin contacto

• Electroválvula defectuosa

• No hay tensión

- Batería descargada

- Conector de enchufe sin contacto

• Sensores incorrectos ajustados con las condiciones medioambientales.

• Electroválvula defectuosa

• Sensores incorrectos ajustados con las condiciones medioambientales.

• Conexión equipotencial no establecida

• La grifería no está correctamente calibrada

• Tamiz de la electroválvula sucio

• Válvula de cierre y llave de paso no abiertas completamente

- Abrir las válvulas de cierre/llave de paso

- Limpiar el tamiz

- Enchufar los conectores de enchufe

- Sustituir la electroválvula

- Sustituir la batería

- Verificar los conectores de enchufe

- Aumentar el parámetro Foot Control (valor más alto 5... valor más bajo 1)

- Sustituir la electroválvula

- Reducir el parámetro Foot Control (valor más alto 5... valor más bajo 1)

- Establecer la conexión equipotencial, véase capítulo

Conectar la grifería

- Extraer la batería y colocarla nuevamente Después de apagarse la lámpara de control, realizar una nueva verificación

- Limpiar el tamiz

- Abrir por completo válvulas de cierre y llaves de paso, verificar los conductos de alimentación

Page 10

2016/09/28

www.grohe.com

+49 571 3989 333

[email protected]

+43 1 68060

[email protected]

AUS

+(61) 1300 54945

+32 16 230660

+359 2 9719959

0800 770 1222

CAU

+99 412 497 09 74

[email protected]

CDN

+1 888 6447643

+41 44 877 73 00

+86 4008811698

+357 22 465200

+358 942 451 390

+45 44 656800

+34 93 3368850

EST

+372 6616354

[email protected]

+33 1 49972900

[email protected]

FIN

+358 942 451 390

+44 871 200 3414

+30 210 2712908

+36 1 2388045

+852 2969 7067

+39 2 959401

IND

+91 1800 102 4475

+354 515 4000

+81 3 32989730

+7 727 311 07 39

+372 6616354

+372 6616354

MAL

01800 8391200

+47 22 072070

+31 79 3680133

technicalenquiries@paterson trading.co.nz

+351 234 529620

[email protected]

+48 22 5432640

[email protected]

0-800-1-046743 customercare[email protected]

+40 21 2125050 [email protected]

ROK

+82 2 1588 5903 [email protected]

+63 2 8938681

RUS

+7 495 9819510 [email protected]

+46 771 141314 [email protected]

SGP

+65 6311 3611 [email protected]

+420 277 004 190

[email protected]

+66 21681368 (Haco Group)

[email protected]

+90 216 441 23 70

[email protected]

+38 44 5375273

[email protected]

USA

+1 800 4447643

[email protected]

+84 90 9694768

+84 90 9375068

[email protected]

BiH

SLO

SRB

+385 1 2911470

[email protected]

Eastern Mediterranean, Middle East - Africa Area Sales Office:

+357 22 465200

[email protected]

UAE YEM

+971 4 3318070

[email protected]

Far East Area Sales Office:

+65 6311 3600

[email protected]

Latin America:

+52 818 3050626

[email protected]
