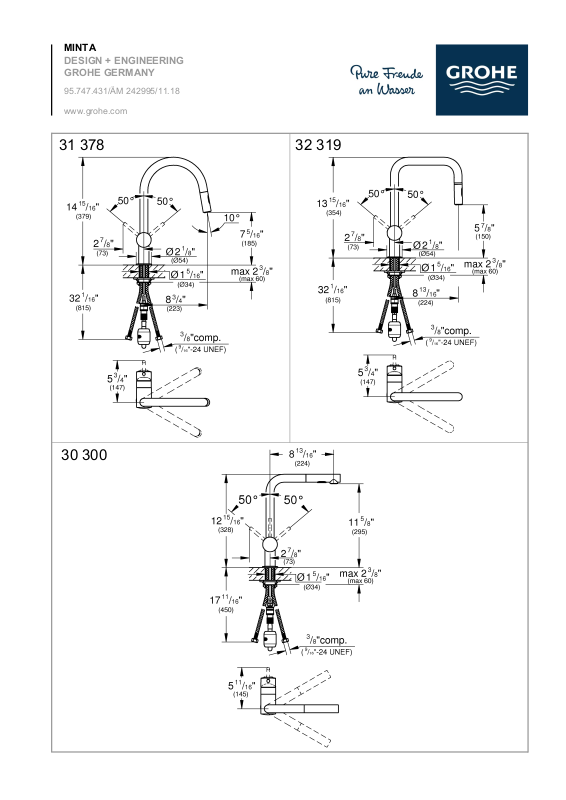

Page 1
MINTA
31 378 32 319
30 300
DESIGN + ENGINEERING
GROHE GERMANY
95.747.431/ÄM 242995/11.18
www.grohe.com
Page 2
*40 684
21mm
1
2
Page 3
16mm
2.
1.
3
6
4 5
7
Page 4
2,5mm
3mm
3mm
I
Page 5
I
Page 6
English Français Español
USA
CDN
Application
Operation is possible in conjunction with:
• Pressurized storage heaters
• Thermally controlled instantaneous
heaters
• Hydraulically controlled instantaneous
heaters
Operation with low-pressure storage
heaters (displacement water heaters) is not
possible.
Flush piping system prior and after
installation of faucet thoroughly!
Domaine d'application
Le service est possible en combinaison
avec:
• Des chauffe-eau à accumulateur sous
pression
• Des chauffe-eau instantanés à
commande thermique
• Des chauffe-eau instantanés à
commande hydraulique
Un service avec des systèmes d'eau
chaude à écoulement libre n'est pas
possible.
Bien rincer les canalisations avant et
après l’installation!
Campo de aplicación
Es posible el funcionamiento en conjunción
con:
• Acumuladores de presión
• Calentadores instantáneos con control
térmico
• Calentadores instantáneos con control
hidráulico
No instalar con acumuladores de baja
presión (calentadores de agua sin presión).
¡Purgar a fondo el sistema de tuberías
antes y después de la instalación!
Specifications
• Max. flow:
6.6 L/min or 1.75 gpm/60 psi
3231900E, 32319DCE
5 L/min or 1.5 gpm/60 psi
• Flow pressure
- min.: 7.25 psi
- recommended: 14.5 - 72.5 psi
- greater than 72.5 psi, fit pressure
reducing valve
• Max. operating pressure: 145 psi
• Test pressure: 232 psi
• Temperature
max. (hot water inlet): 158 °F
Thermal disinfection possible
• Water connection: cold - RH
hot - LH
• Non reversible cartridge
Notes:
- Major pressure differences between cold
and hot water supply should be avoided.
- To be installed according to local codes
and regulations.
Caractéristiques techniques
• Débit max.:
6,6 L/min or 1,75 gpm/4,1 bar
3231900E, 32319DCE
5 L/min or 1,5 gpm/4,1 bar
• Pression dynamique
- min.: 0,5 bar
- recommandée: 1 - 5 bar
- supérieure à 5 bar, mise en place d'un
réducteur de pression
• Pression de service max.: 10 bar
• Pression d'épreuve: 16 bar
• Température
max. (admission d'eau chaude): 70 °C
Désinfection thermique possible
• Raccord d'eau: froide - à droite
chaude - à gauche
• Cartouche non réversible
Remarques:
- Il convient d'éviter toute différence de
pression importante entre l'alimentation
en eau chaude froide et chaude.
- A installer conformément aux
prescriptions et réglementations locales.
Características técnicas
• Caudal máx.:
6.6 L/min or 1.75 gpm/60 psi
3231900E, 32319DCE
5 L/min or 1.5 gpm/60 psi
• Presión
- mín.: 7,25 psi
- recomendada: 14,5 - 72,5 psi
- si la presión es superior a 72,5 psi, se
deberá instalar una válvula reductora
de presión
• Presión de utilización máx.: 145 psi
• Presión de verificación: 232 psi
• Temperatura
máx. (entrada del agua caliente): 158 °F
Desinfección térmica posible
• Acometida del agua: fria - a la derecha
caliente - a la izquierda
• Cartucho irreversible
Notas:
- Deberán evitarse las diferencias de
presión entre las acometidas del agua
fría y del agua caliente.
- A ser instalado conforme a códigos y
reglamentos locales.

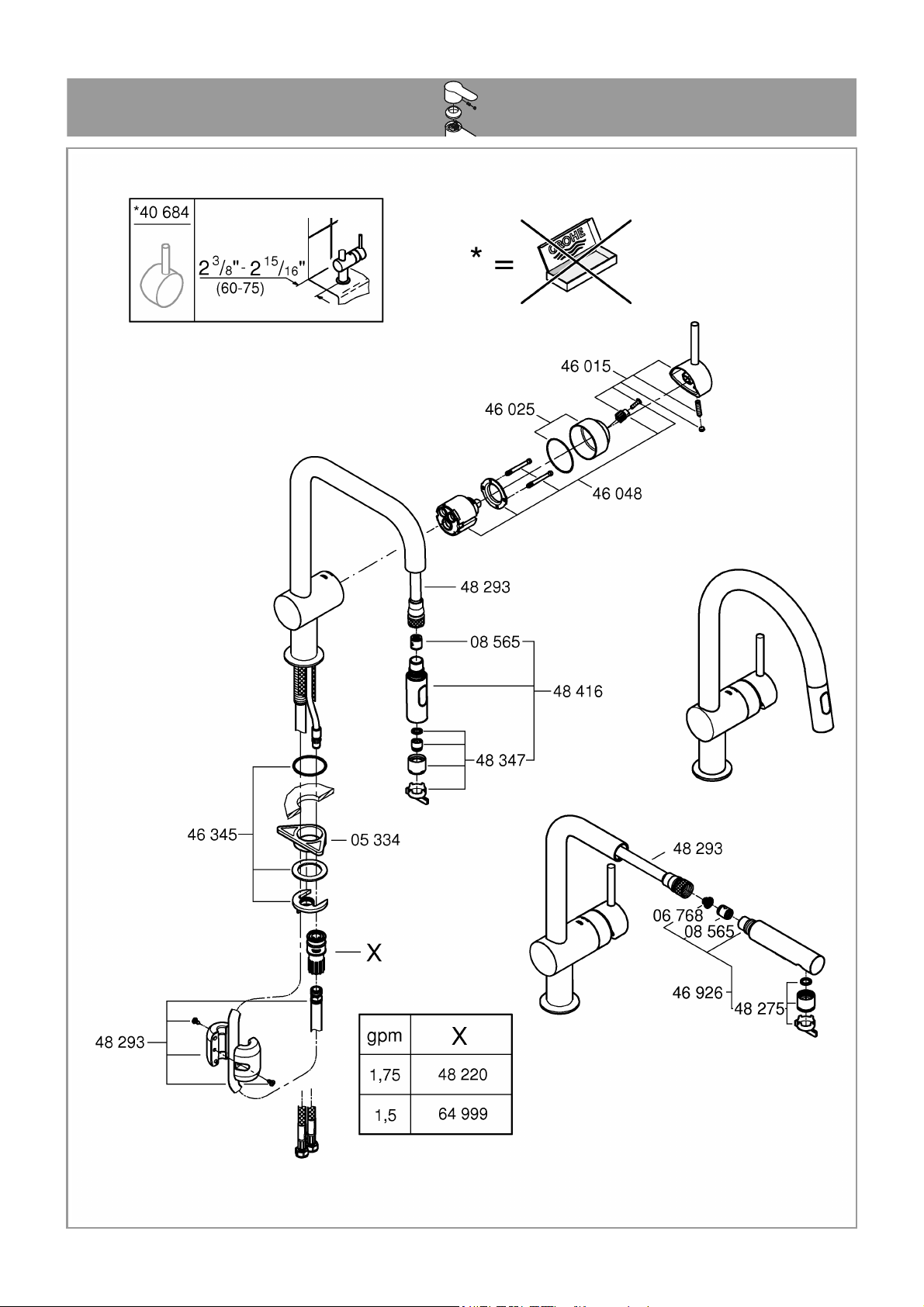

Replacement parts
( * = special accessories).
Care
Instructions for care of this faucet will be
found in the Limited Warranty supplement.
+1 800 4447643
&
www.grohe.com
Pièces de rechange
(* = accessoires spéciaux).
Entretien
Vouz trouverez les instructions d'entretien
de ce mitigeur dans le supplément Garantie
Limitée.
Componentes de sustitución
(* = accesorios especiales).
Cuidados periódicos
En el suplemento Garantía a Limitada
encontrará las instrucciones relativas al
cuidado de esta batería.
+1 888 6447643
&
