PL

Zakres stosowania

Zespó filtra mo na stosowa tylko wraz z oryginalnym
pojemno ciowym podgrzewaczem do gor cej wody GROHE Red
i armatur .
Zespó filtra mierzy za pomoc czujnika nat enie przep ywu
i na tej podstawie oblicza resztkow wydajno wk adu filtra
w zale no ci od ustawionej wydajno ci w litrach. Po przekroczeniu
wydajno ci wk adu filtra (w litrach) ustawionej w zespole
wy wietlacza b d wy wietlane warto ci ujemne.
Ponadto czujnik nadzoruje maksymalny czas u ytkowania wk adu
filtra. Po przekroczeniu maksymalnego czasu u ytkowania,
wynosz cego 12 miesi cy, b dzie miga a warto resztkowej
wydajno ci wk adu filtra.
Zespó filtra redukuje twardo w glanow ; nale y go stosowa
w regionach, w których twardo w glanowa przekracza 12 °KH.
Przefiltrowana woda zosta a, zgodnie z norm EN 1717, zaliczona
do kategorii 2.

Dane techniczne

 Ci nienie przep ywu:

- min. 0,1 MPa

- zalecane 0,20,5 MPa
 Ci nienie robocze: maks. 0,20,8 MPa
 Bateria czujnika: bateria litowa 3 V (typ CR 2032)
 Klasa ochronna zespo u wy wietlacza (monta w cianie): IPX4
 Klasa ochronna czujnika: IPX8

Atesty i zgodno z normami

Wyrób odpowiada wymaganiom zawartym
w odpowiednich dyrektywach UE.

Deklaracje zgodno ci mo na uzyska pod nast puj cym adresem:

GROHE Deutschland Vertriebs GmbH

Zur Porta 9
D-32457 Porta Westfalica

Monta

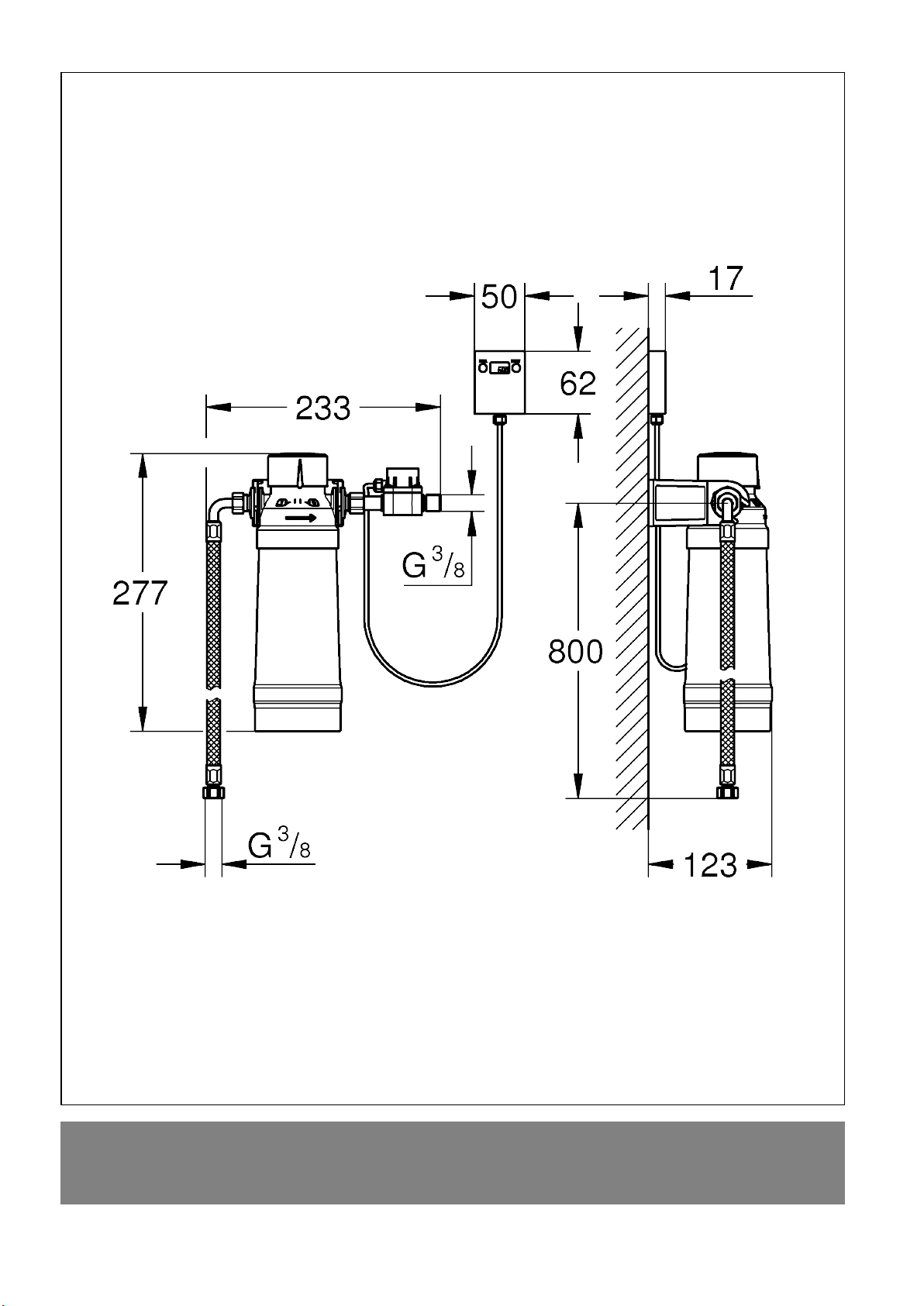

Stosowa si do rysunku wymiarowego na stronie rozk adanej I.
Pod czenie g owicy filtra i filtra, patrz Informacja techniczna dot.

produktu  g owica filtra i wk ad filtra oraz strona rozk adana II,
rys. [1]. Zwróci uwag na kierunek przep ywu.

1. Zamontowa gi tki przewód ci nieniowy (A) na wej ciu g owicy

filtra.

2. Zamontowa czujnik (B) na wyj ciu g owicy filtra. Czujnik (B)

musi by zamontowany poziomo.

3. Zamontowa zespó wy wietlacza (C).
U y odpowiednich rub i ewentualnie ko ków rozporowych
(nie nale do wyposa enia).

Pod czanie zespo u filtra, zob. rys. [2].

1. Przykr ci gi tki przewód ci nieniowy (D) do czujnika (B).

2. Gi tki przewód ci nieniowy (A) zespo u filtra przykr ci do adaptera

(E) [Duo] lub bezpo rednio do przy cza zimnej wody [Mono].

3. System gor cej wody GROHE Red zamontowa zgodnie

z dokumentacj techniczn za czon do produktu.

Jeszcze nie doprowadza napi cia zasilaj cego do
pojemno ciowego podgrzewacza do gor cej wody
GROHE Red!

Otworzy zawór zimnej wody i sprawdzi szczelno przy czy.
Ustawianie twardo ci w glanowej na g owicy filtracyjnej,

zob. rys. [3].
Twardo w glanow ustawi na obej ciu g owicy filtracyjnej
odpowiednio do warunków lokalnych, zob. kolumna A tabeli
na stronie III.
Informacji dotycz cych twardo ci w glanowej udziela odpowiedni
zak ad wodoci gowy.

Ustawiona w g owicy filtracyjnej warto na obej ciu musi zosta
przeniesiona jako wydajno w litrach do zespo u wy wietlacza(C),
zob. rys. [4].
Ustawianie wydajno ci w litrach (ustawienie fabryczne to 600 litrów),
zob. rys. [4].
Warto wydajno ci w litrach zale y od twardo ci w glanowej
zgodnie z kolumn B tabeli na stronie III.

Przycisk Wskazanie

Nacisn na moment przycisk PROG
(miga PRG)

Nacisn na moment przycisk RESET,
aby przej do programowania
wydajno ci w litrach (miga 00000)

Naciska przycisk PROG, a zostanie
osi gni ta odpowiednia pozycja
(miga liczba 00000)

Naciska przycisk RESET, a zostanie
osi gni ta odpowiednia liczba
(miga liczba 00600)

Naciska przycisk PROG a do wyj cia
z menu (ga nie napis PRG i pojawia si
ustawiona warto )

Konserwacja

Filtr

Informacje na temat wymiany filtra, zob. za czona informacja
techniczna dotycz ca produktu  wk ad filtra.

Resetowanie wydajno ci filtra na zespole wy wietlacza (C),

zob. strona rozk adana II, rys. [4].
Po za o eniu nowego wk adu filtra nale y zresetowa wydajno
filtra w nast puj cy sposób:

Przycisk Wskazanie

Miga wskazanie
(miga ujemna wydajno w litrach, np -1,
lub wydajno resztkowa, np 150)

Naciska przycisk RESET przez
3 sekundy (pojawia si napis rESEt)

Dane dotycz ce czasu i wydajno ci
w litrach zosta y zresetowane.

Wskazówka:

nadal pozostaje zapisana.

Bateria (F), zob. rys. [5] i [6]

Bateri zasilaj c nale y wymieni najpó niej po up ywie 7 lat od
rozpocz cia eksploatacji armatury.

Przycisk Wskazanie

1. Odkr ci rub (G) i zdj pokryw (H), zob. rys. [5].

2. Wyj i wymieni bateri (F), zob. rys.[6].
biegunowo !

Wskazówka:

usuni cia ustawie zapisanych w pami ci przez u ytkownika.
Monta w odwrotnej kolejno ci.

Zaprogramowana wydajno (w litrach) wk adu filtra

.

Mig

a wskazanie BATT
(bateria jest roz adowana i nale y j
wymieni )

Uwaga:

Zmiana baterii lub jej wy adowanie nie spowoduje

Uwa a na

Wskazówka dotycz ca utylizacji

Baterie nale y utylizowa zgodnie z przepisami krajowymi!
