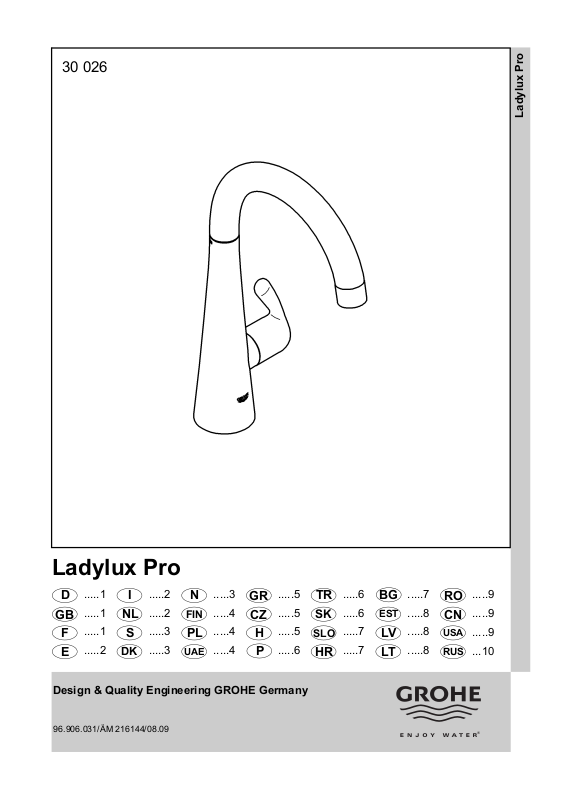

Grohe 30 026 User guide [hu, fr, ru, es, de +12]

30 026

Ladylux Pro

Ladylux Pro

.....1

.....1

D

D

.....1

F

F

E

E

.....1

.....1

.....1

.....2

.....2

GB

GB

Design & Quality Engineering GROHE Germany

96.906.031/ÄM 216144/08.09

I

I

NL

NL

S

S

DK

DK

.....2

.....2

.....2

.....2

.....3

.....3

.....3

.....3

N

N

FIN

FIN

PL

PL

UAE

UAE

.....3

.....3

.....4

.....4

.....4

.....4

.....4

.....4

GR

GR

CZ

CZ

H

H

P

P

.....5

.....5

.....5

.....5

.....5

.....5

.....6

.....6

TR

TR

SK

SK

SLO

SLO

HR

HR

.....6

.....6

.....6

.....6

.....7

.....7

.....7

.....7

BG

BG

EST

EST

LV

LV
LT

LT

.....7

.....7

.....8

.....8

.....8

.....8

.....8

.....8

.....9

RO

RO
CN

CN

RUS .....9

USA

RUS

.....9

.....9

.....9

.....9

...10

m

m

7

2

m

m

4

2

Diese Technische Produktinformation ist
ausschließlich für den Installateur oder

D

eingewiesene Fachkräfte!
Bitte an den Benutzer weitergeben!

Anwendungsbereich:

Einlochbatterie geeignet für:

• direkten Anschluss an Kaltwasserversorgung

• Anschluss an Abgang einer vorgeschalteten
Mischwasserversorgung

Technische Daten

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar
Betriebsdruck: max. 10 bar
Prüfdruck: 16 bar
Durchfluss bei 3 bar Fließdruck: ca. 6 l/min
Temperatur Warmwassereingang max. 80 °C
Empfohlen (Energieeinsparung): 60 °C

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Installation:

Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion
prüfen.

Wartung:
Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

This technical product information is exclusively
for the installer or trained specialists.

GB

Please pass these instructions on to the user.

Application:

Pillar usefull for:

• directly connection to cold water supply

• connection to outflow of mixed water supply

Specifications

Flow pressure: min. 0.5 bar – recommended 1 – 5 bar
Operating pressure: max. 10 bar
Test pressure: 16 bar
Flow rate at 3 bar flow pressure: approx. 6 l/min
Hot water inlet temperature max. 80 °C
Recommended (energy saving): 60 °C

If static pressure exceeds 5 bar, a pressure-reducing valve
must be fitted.

La documentation technique/produit est
exclusivement destinée aux plombiers et aux

F

personnels qualifiés.
Penser à la remettre à l’utilisateur.

Domaine d'application:

Le robinet est utilisé pour:

• le raccordement direct à l'arrivée d'eau froide

• le raccordement à une conduite d'eau prémitigée

Installation:

Flush piping system prior and after installation of
fitting thoroughly (Consider EN 806)!

Function:

Check connections for leaks and check function of
fitting.

Maintenance:
Inspect and clean all components and replace if
necessary.

Shut off water supply for maintenance work.

Replacement parts: see exploded drawing
(* = special accessories)

Care: see Care Instructions

Installation

Bien rincer les canalisations avant et après
l’installation (respecter la norme EN 806)!

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler
le fonctionnement de la robinetterie.

Caractéristiques techniques

Pression dynamique: minimale 0,5 bar –

recommandée 1 à 5 bars
Pression de service: 10 bars maxi.
Pression d'épreuve: 16 bars
Débit à une pression dynamique de 3 bars: env. 6 l/min
Température de l’eau chaude 80 °C maxi.
Recommandée (économie d'énergie): 60 °C

Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.

1

Maintenance
Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Pièces de rechange voir vue explosée
(* = accessoires spéciaux).

Entretien: voir les instructions d’entretien

¡Esta información técnica de productos está
destinada exclusivamente para el instalador o

E

profesionales del sector!
¡Por favor, entréguesela al usuario!

Instalación:

¡Purgar a fondo el sistema de tuberías antes y
después de la instalación (tener en cuenta EN 806)!

Campo de aplicación

Grifo de encimera para:

• conexión directa de agua fría

• conexión a la salida de un abastecimiento antepuesto de

agua mezclada

Datos técnicos

Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares
Presión de utilización: máx. 10 bares
Presión de verificación: 16 bares
Caudal para una presión

de trabajo de 3 bares: aprox. 6 l/min
Temperatura de la entrada del agua caliente máx. 80 °C
Recomendada (ahorro de energía): 60 °C

Si la presión en reposo es superior a 5 bares, hay que instalar
un reductor de presión.

Queste informazioni tecniche sul prodotto sono
ad uso esclusivo dell’installatore e di personale

I

qualificato!
Si prega di consegnarle all’utente!

Gamma di applicazioni:

Rubinetto monoforo adatto per:

• il collegamento diretto all’alimentazione dell’acqua fredda

il collegamento all’uscita dell’alimentazione

•

dell’acqua miscelata inserita a monte

Dati tecnici

Pressione idraulica min. 0,5 bar – consigliata 1 – 5 bar
Pressione di esercizio max. 10 bar
Pressione di prova 16 bar
Portata alla pressione di 3 bar: circa 6 l/min
Temperatura ingresso acqua calda: max. 80 °C
Consigliata (risparmio energetico): 60 °C

Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el
funcionamiento de la grifería.

Mantenimiento:
Verificar todas las piezas, limpiarlas y cambiarlas
en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de
mantenimiento!

Recambios: véase la vista de despiece
(* = Accesorio especial)

Cuidados: véanse las instrucciones de conservación

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema
di tubazioni (osservare la norma EN 806)!

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento
del rubinetto.

Manutenzione:
Controllare, pulire ed eventualmente sostituire
tutti i pezzi.

Chiudere l’entrata dell’acqua durante i lavori di
manutenzione!

Pezzi di ricambio: vedi immagini esplose
(* = accessori speciali).

Manutenzione ordinaria: vedi istruzioni per
manutenzione ordinaria

Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde

NL

monteurs!
Overhandig deze aan de gebruiker!

Toepassingsgebied:

Eengatsmengkraan geschikt voor:

• rechtstreekse aansluiting op koudwatertoevoer

• aansluiting op de afvoer van een voorgeschakelde

mengwatertoevoer

Technische gegevens

Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar
Werkdruk: max. 10 bar
Testdruk: 16 bar
Capaciteit bij 3 bar stromingsdruk: ca. 6 l/min
Temperatuur warmwateringang max. 80 °C
Aanbevolen (energiebesparing): 60 °C

Bij statische drukken boven 5 bar dient een drukreduceerventiel
te worden ingebouwd.

Installeren:

Leidingen vóór en na het installeren grondig spoelen
(EN 806 in acht nemen)!

Werking:

Controleer of de aansluitingen niet lekken en of de
kraan werkt.

Onderhoud:
Controleer alle onderdelen, reinig en vervang
deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer
af!

Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)

Reiniging: zie reinigingsaanwijzing

2

Denna tekniska produktinformation är
uteslutande avsedd för installatören eller

S

anvisade fackmän!
Var vänlig lämna vidare till användaren!

Användningsområde:

Enhålsarmatur lämplig för:

• en direkt anslutning till kallvattenförsörjningen

• en anslutning till utloppet på en förinställd

blandvattenförsörjning

Tekniska data

Flödestryck: 0,5 bar – rekommenderat 1 – 5 bar
Driftstryck: 10 bar
Provtryck: 16 bar
Kapacitet vid 3 bar flödestryck: 6 l/min
Temperatur varmvatteningång 80 °C
Rekommenderat (energibesparing): 60 °C

En reduceringsventil ska installeras om vilotrycket
överstiger 5 bar.

Installation:

Spola rörledningssystemet noggrant före och efter
installationen (observera EN 806)!

Funktion:

Kontrollera att alla anslutningar är täta och fungerar
felfritt.

Underhåll:
Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Reservdelar: se sprängskiss
( * = specialtillbehör).

Skötsel: se Skötselanvisning

Denne Tekniske Produktinformation er kun til vvs­installatøren og erfarne fagfolk!

DK

Giv den venligst videre til brugeren!

Anvendelsesområde:

Ethulsbatteri kan bruges til:

• direkte tilslutning til koldtvandsforsyning eller forblandet

vand

• Tilslutning til udløbet på en forindstillet

blandingsvandforsyning

Tekniske data

Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar
Driftstryk maks. 10 bar
Prøvetryk 16 bar
Gennemstrømning ved 3 bar tilgangstryk ca. 6 l/min.
Temperatur ved varmtvandsindgangen maks. 80 °C
Anbefalet (energibesparelse) 60 °C

Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Denne tekniske produktinformasjonen er
utelukkende laget for installatører og annet

N

faglært personell!
Vennligst gi denne produktinformasjonen videre
til brukeren!

Bruksområde:

Etthulls batteri, egnet for:

• direkte tilkobling til kaldtvannsforsyningen

• tilkobling på avgangen til en forhåndsinnstilt

blandevannsforsyning

Tekniske data

Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar
Driftstrykk: maks. 10 bar
Kontrolltrykk: 16 bar
Gjennomstrømning ved 3 bar dynamisk trykk: ca. 6 l/min
Temperatur varmtvannsinngang maks. 80 °C
Anbefalt (energisparing): 60 °C

Installation:

Skyl rørledningssystemet grundigt før og efter
installationen (Vær opmærksom på EN 806)!

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet
fungerer.

Vedligeholdelse:
Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der
lukkes for vandet!

Reservedele: se eksplosionstegning
(* = specialtilbehør)

Pleje: se plejeanvisningen.

Installering:

Spyl rørledningssystemet grundig før og etter
installeringen (Følg EN 806)!

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen
fungerer som den skal.

Vedlikehold:
Kontroller alle delene, rengjør og skift eventuelt
ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

Reservedeler: se sprengskisse
(* = ekstra tilbehør)

Pleie: se pleieveiledningen

Ved statisk trykk over 5 bar monteres en
trykkreduksjonsventil.

3

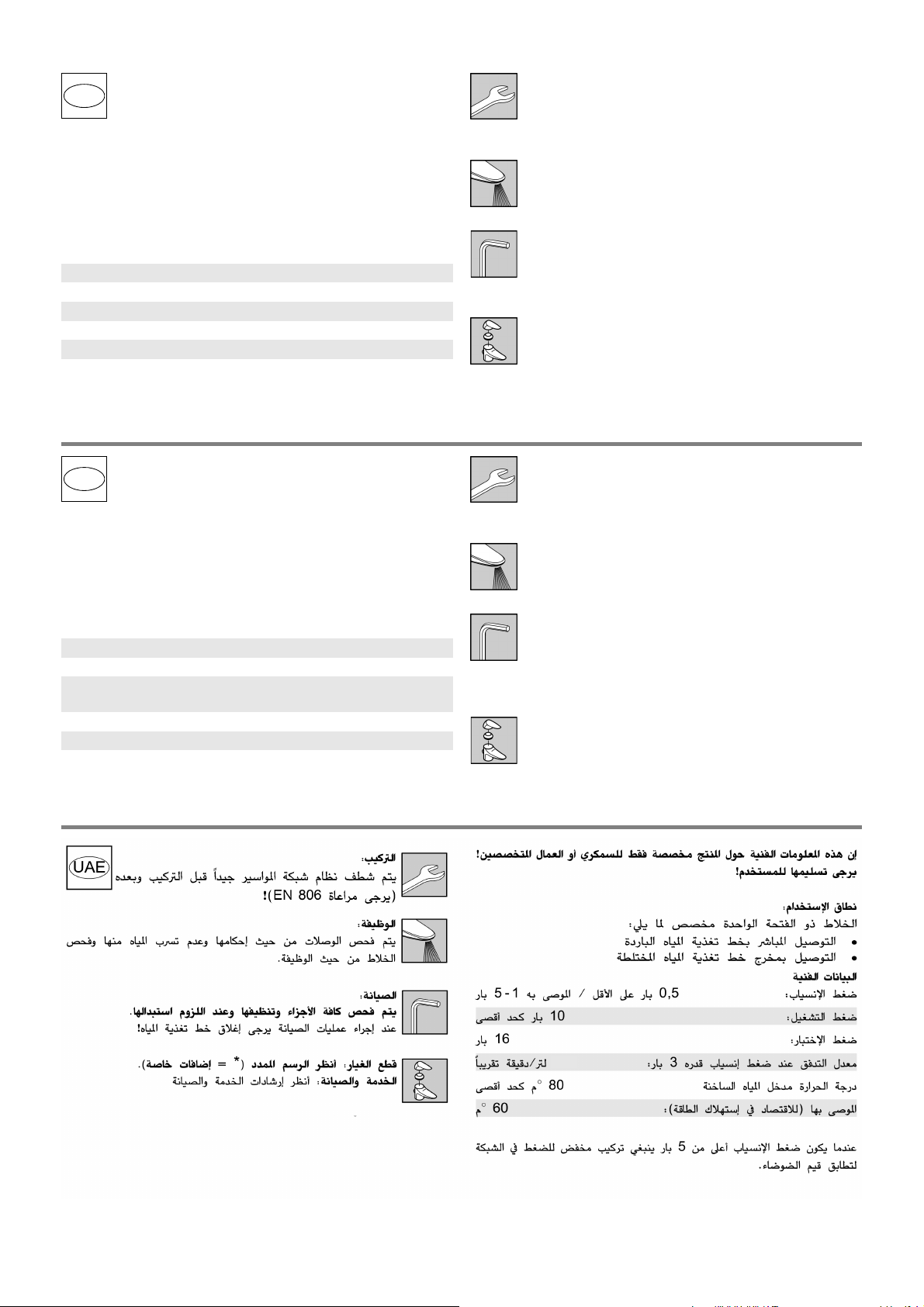

Tämä tekninen tuotetiedote on tarkoitettu
yksinomaan asentajille tai koulutuksen saaneille

FIN

ammattimiehille!
Anna se edelleen laitteen käyttäjälle!

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen
asennuksen (EN 806 huomioitava)!

Käyttöalue:

Yksireikäsekoittimelle soveltuvat käyttömuodot:

• suora liitäntä kylmän veden syöttöjohtoon

• liitäntä sekoitetun veden syöttöjohtoon

Tekniset tiedot

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar
Käyttöpaine: maks. 10 bar
Tarkastuspaine: 16 bar
Läpivirtaus, kun virtauspaine on 3 baria: n. 6 l/min
Lämpötila lämpimän veden tulossa maks. 80 °C
Suositus (energian säästämiseksi): 60 °C

Asenna paineenalennusventtiili lepopaineiden ylittäessä 5 baria.

Informacja techniczna o produkcie przeznaczona
jest wyłącznie dla instalatorów lub osób z

PL

przygotowaniem fachowym!
Informację należy przekazać użytkownikowi!

Zakres stosowania

Bateria jednootworowa przystosowana do:

•bezpośredniego podłączenia do zasilania zimną wodą

•podłączenia do wstępnie przygotowanej wody zmieszanej

Toi minta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Huolto:
Tarkasta ja puhdista kaikki osat, vaihda
tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Varaosat: ks. räjäytyskuva
(* = lisätarvike)

Hoito: ks. hoito-ohjeet

Instalacja:

Przed instalacją i po niej dokładnie przepłukać
przewody rurowe (przestrzegać EN 806)!

Działanie:

Sprawdzić szczelność połączeń i działanie armatury.

Dane techniczne

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar
Ciśnienie robocze: maks. 10 bar
Ciśnienie kontrolne: 16 bar
Przepływ przy ciśnieniu przepływu

wynoszącym 3 bar: ok. 6 l/min
Temperatura na doprowadzeniu gorącej wody maks. 80 °C
Zalecana (energooszczędna): 60 °C

Jeżeli ciśnienie statyczne przekracza 5 bar, należy
wmontować reduktor ciśnienia.

Konserwacja:
Sprawdzić wszystkie części, oczyścić i ewent.
wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Części zamienne: zob. rysunek poglądowy
(* - akcesoria)

Pielęgnacja: zob. Instrukcja pielęgnacji

6

4

Αυτή η τεχνική πληροφορία προϊόντος
προορίζεται αποκλειστικά για τον εγκαταστάτη ή

GR

για τους εξειδικευµένους τεχνίτες!
Παρακαλούµε παραδώστε την και στο χρήστη!

Εγκατάσταση:

Ξεπλύνετε καλά το σύστηµα σωληνώσεων πριν και
µετά την εγκατάσταση (σύµφωνα µε τις
προδιαγραφές EN 806)!

Πεδίο εφαρµογής:

Μπαταρία µονής οπής, κατάλληλη για:

• απευθείας σύνδεση στην παροχή κρύου νερού

• Σύνδεση στην έξοδο µίας παροχής νερού µίξης

Τεχνικά στοιχεία

Πίεση ροής: ελάχιστη 0,5 – συνιστώµενη 1 – 5 bar
Πίεση λειτουργίας µέγιστη 10 bar
Πίεση ελέγχου:16bar
Ροή µε πίεση στα 3 bar: περ. 6 l/min
Θερµοκρασία στην είσοδο ζεστού νερού µέγ. 80 °C
Συνιστώµενη (εξοικονόµηση ενέργειας): 60 °C

Σε πιέσεις ηρεµίας µεγαλύτερες από 5bar θα πρέπει να
τοποθετηθεί µια συσκευή µείωσης της πίεσης.

Tato technická informace o výrobku je určena
pouze pro instalatéry nebo zaškolené odborné

CZ

pracovníky!
Předejte prosím k dispozici uživateli!

Oblast použití:

Baterie s jedním otvorem jsou určené pro:

•přímé připojení na přívod studené vody

•připojení na výstup předřazeného zařízení na přípravu

smíšené vody

Technické údaje

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů
Provozní tlak: max. 10 barů
Zkušební tlak: 16 barů
Průtok při proudovém tlaku 3 bary: cca 6 l/min
Teplota na vstupu teplé vody max. 80 °C
Doporučeno (úspora energie): 60 °C

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη
λειτουργία της βαλβίδας.

Συντήρηση:
Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν
χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες
συντήρησης!

Ανταλλακτικά: βλέπε αναλυτικό σχεδιάγραµµα
(* = πρόσθετος εξοπλισµός)

Περιποίηση: βλέπε Οδηγίες περιποίησης

Instalace:

Potrubní systém před a po instalaci důkladně
propláchněte (dodržujte normu EN 806)!

Funkce:

Zkontrolujte těsnost spojů a funkci armatury.

Údržba:
Všechny díly zkontrolujte, vyčistěte a podle
potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Náhradní díly: viz vyobrazení dílů v rozloženém
stavu (* = zvláštní příslušenství)

Ošetřování: viz návod k údržbě

Při statických tlacích vyšších než 5 barů se musí namontovat
redukční ventil.

Ezt a műszaki termék-információt kizárólag
szerelők ill. felkészült szakemberek számára

H

állították össze.
Kérjük adják tovább a felhasználónak!

Felhasználási terület:

Egylyukas csaptelep

• közvetlen csatlakoztatás a hidegvíz rendszerhez

• csatlakoztatás egy beépített kevertvíz ellátóra

Műszaki adatok

Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar
Üzemi nyomás: max. 10 bar
Vizsgálati nyomás: 16 bar
Átfolyás 3 bar áramlási nyomásnál: kb. 6 l/perc
Vízhőmérséklet a melegvíz befolyó nyílásnál max. 80 °C
Javasolt (energia megtakarítás): 60 °C

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő
szükséges!

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan
öblítse át (ügyeljen az EN 806 szabványra)!

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a
csaptelep működését.

Karbantartás:
Az összes alkatrészt ellenőrizni, tisztítani, és
esetl. cserélni kell.

A karbantartási munkák során zárja le a víz
hozzávezetést!

Pótalkatrészek: lásd a robbantott ábrát
(* = speciális tartozékok)

Ápolás: lásd az Ápolási útmutatót

5

Estas Informações Técnicas sobre o produto
destinam-se exclusivamente aos instaladores ou

P

pessoal especializado instruido para o efeito!
Por favor, entregue-as ao utilizador!

Campo de aplicação:

Misturadora monocomando adequada para:

• ligação directa ao abastecimento de água fria

• ligação no escoamento de um abastecimento de água

temperada pré-regulada

Dados Técnicos

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar
Pressão de serviço: máx. 10 bar
Pressão de teste: 16 bar
Débito a 3 bar de pressão de caudal: aprox. 6 l/min
Temperatura na entrada de água quente máx. 80 °C
Recomendada (para poupança de energia): 60 °C

Em pressões estáticas superiores a 5 bar dever-se-á montar
um redutor de pressão.

Instalação:

Antes e depois da instalação, enxaguar bem as
tubagens (respeitar a norma EN 806)!

Função:

Verificar a estanqueidade das ligações e testar o
funcionamento da misturadora.

Manutenção:
Verificar, limpar e, se necessário, substituir todas
as peças.

Para efectuar trabalhos de manutenção, fechar o
abastecimento de água!

Peças sobresselentes: ver desenho explodido
(* = acessórios especiais)

Conservação: ver as instruções de conservação

Bu teknik ürün bilgisi sadece montajcı veya
eğitimli uzmanlara yöneliktir!

TR

Lütfen kullanıcıya teslim ediniz!

Kullanım sahası:

Tek delikli batarya buna uygundur:

•soğuk suya doğrudan bağlantı (tek akım)

• Önceden karışmış su besleme çıkışına bağlantı

Teknik Veriler

Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar
İşletme basıncı: maks. 10 bar
Kontrol basıncı:16bar
3 bar akış basıncında akım: yakl. 6 l/dak
Su giriş ısısı maks. 80 °C
Tavsiye edilen (enerji tasarrufu): 60 °C

Akış basıncın 5 barın üzerinde olması durumunda, bir basınç
düşürücü takılmalıdır.

Táto technická informácia o výrobku je určená len
pre inštalatérov alebo zaškolených odborných

SK

pracovníkov!
Dajte prosím k dispozícii užívateľovi!

Oblast' použitia:

Batérie s jedným otvorom sú určené pre:

• priame pripojenie na prípojku studenej vody

• pripojenie na výstup predradeného zariadenia na prípravu

zmiešanej vody

Technické údaje

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov
Prevádzkový tlak: max. 10 barov
Skúšobný tlak: 16 barov
Prietok pri hydraulickom tlaku 3 bary: cca 6 l/min
Teplota na vstupe teplej vody max. 80 °C
Odporúčaná (úspora energie): 60 °C

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile
temizleyin (EN 806’ya dikkat edin)!

Fonksiyon:

Bağlantıların sızıntı durumunu ve armatürün çalışıp
çalışmadığını kontrol edin.

Bakım:
Tüm parçaları kontrol edin, temizleyin, gerekirse
değiştirin.

Bakım çalışmalarında su girişini kapatın!

Yedek parçalar: bkz. patlama görünümü
(* = özel aksesuar)

Bakım: bkz. bakım talimatı

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne
prepláchnite (dodržujte normu EN 806)!

Funkcia:

Skontrolujte tesnost' spojov a funkciu armatúry.

Údržba:
Všetky diely skontrolujte, vyčistite a podľa
potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Náhradné diely: pozri vyobrazenie dielov v
rozloženom stave (* = zvláštne príslušenstvo)

Ošetrovanie: pozri návod na údržbu

Pri statických tlakoch vyšších než 5 barov sa musí
namontovat' redukčný ventil.

6

Tehnične informacije o izdelku so izključno
namenjene instalaterjem ali ustreznemu

SLO

strokovnemu osebju!
Prosimo, predajte navodilo naprej uporabniku!

Področje uporabe

Stoječa baterija, primerna za:

•Priključitev na hladno vodo

•Priključitev na dovod iz centralne mešalne baterije

Tehnični podatki

Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar
Obratovalni tlak največ 10 bar
Preskusni tlak: 16 bar
Pretok pri delovnem tlaku 3 bar: ca. 6 l/min
Temperatura vhoda tople vode maks. 80 °C
Priporočljivo (prihranek energije): 60 °C

Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi
reducirni ventil.

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji
(upoštevajte standard EN 806)!

Funkcija:

Preverite priključke glede tesnosti in armaturo glede
funkcije.

Vzdrževanje
Preglejte vse dele, po potrebi očistite ali
zamenjajte.

Pred pričetkom vzdrževalnih del zaprite dovod vode!

Nadomestni deli: Glej razstavljen prikaz
(* = posebna oprema)

Nega: Glej navodilo za nego

Ove tehničke informacije o proizvodima
namijenjene su isključivo za instalatera ili

HR

ovlaštenog stručnjaka!
Dajte ih svakom novom korisniku!

Područje primjene:

Baterija sa jednom rupom je povoljna za:

• direktan priključak na opskrbu sa hladnom vodom

•priključak na mjestu polaska jedne predspojene opskrbe sa

mješanom vodom

Tehnički podaci

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar
Radni tlak: maks. 10 bar
Ispitni tlak: 16 bar
Protok kod hidrauličnog tlaka od 3 bar: oko 6 l/min
Temperatura na dovodu tople vode maks. 80 °C
Preporučuje se (ušteda energije): 60 °C

Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi
reduktor tlaka.

Техническите данни за продукта са
предназначени само за монтъора или за

BG

съответно информираните специалисти!
Предайте на потребителите на арматурата!

Област на приложение:

Батерия, стояща, подходяща за:

• свързване към водопровода за студената вода

• свързване към подаване на смесена вода

(предварително монтиран термостат)

Технически данни

Налягане на водната струя: мин. 0,5 бара –

препоръчва се 1 – 5 бара
Работно налягане: макс. 10 бара
Изпитвателно налягане: 16 бара
Разход при 3 бара налягане на потока: прибл. 6 л/мин
Температура на топлата вода при входа макс. 80 °C
Препоръчва се (Икономия на енергия): 60 °C

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati
(uzeti u obzir EN 806)!

Funkcija:

Priključke ispitajte na nepropusnost te provjerite
ispravno funkcioniranje armature.

Održavanje:
Pregledajte sve dijelove, očistite ih i po potrebi
zamijenite.

Kod radova održavanja zatvorite dovod vode!

Rezervni dijelovi: pogledajte povećani prikaz
(* = dodatna oprema)

Njega: pogledajte upute za njegu

Монтаж:

Водопроводната система преди и след монтаж да
се промие основно (придържайте се към EN 806)!

Функциониране:

Проверете връзките за теч и функционирането на
арматурата.

Техническо обслужване:
Проверете всички части, почистете ги, ако е
необходимо, ги подменете.

При работи по поддръжка на арматурата водата
трябва да е спряна!

Резервни части: виж скицата с отделните части,
посочваща последователността на монтажа
(* = специални части)

Поддръжка: виж инструкциите за поддръжка

При постоянно налягане над 5 бара трябва да се вгради
редуктор на налягането.

7

Käesolev tehniline tooteinformatsioon on
suunatud eranditult paigaldajale või pädevale

EST

spetsialistile.
Palume edastada see kasutajale!

Kasutusala:

Ühe augu segistit võib kasutada

• vahetuks ühendamiseks külmaveetoru külge

• ühendamiseks eelsegatud vee toru külge

Tehnilised andmed

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari
Surve töörežiimis: maksimaalselt 10 baari
Testimissurve: 16 baari
Läbivool 3-baarise veesurve korral: ca 6 l/min
Siseneva kuuma vee temperatuur maksimaalselt 80 °C
Soovituslik temperatuur energiasäästuks: 60 °C

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada
survealandaja.

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast
paigaldamist (vastavalt EN 806)!

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Tehniline hooldus:
Kõik osad tuleb kontrollida, puhastada ja
vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Tagavaraosad: vt koostejoonist
(* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Šī tehniskā informācija par produktu ir paredzēta
tikai uzstādītājam vai profesionāliem

LV

speciālistiem!
Lūdzam nodot izmantotājam!

Lietojums:

Vienroktura ūdens krāns ir domāts:

• tiešajam pieslēgumam pie aukstā ūdens padeves

sistēmas

•pieslēgumam pie iepriekšieslēgtas jauktā ūdens apgādes

novada

Tehniskie dati

Hidrauliskais spiediens: vismaz 0,5 bāri /

ieteicams no 1 līdz 5 bāriem
Darba spiediens: maksimāli 10 bāri
Kontrolspiediens: 16 bāri
Caurtece pie 3 bāru plūsmas spiediena: apmēram 6 l/min
Ieplūstošā siltā ūdens temperatūra: maksimāli 80 °C
Ieteicamā temperatūra (enerģijas taupīšanai): 60 °C

Ja spiediens miera stāvoklī lielāks par 5 bāriem, iemontēt
reduktoru.

Ši techninė informacija apie gaminį skirta tik
santechnikui ir apmokytam personalui!

LT

Prašome ją perduoti vartotojui.

Naudojimo sritis

Vienskylį maišytuvą galima prijungti:

• tiesiogiai prie šalto vandens tiekimo

• prie maišyto vandens nuotėkio

Techniniai duomenys

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai
Darbinis slėgis: maks. 10 barų
Bandomasis slėgis: 16 barų
Vandens prataka esant 3 barų vandens slėgiui:apie 6 l/min.
Įtekančio karšto vandens temperatūra: maks. 80 °C
Rekomenduojama temperatūra (taupant energiją): 60 °C

Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio
reduktorių.

Instalācija:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc
instalācijas (ievērojiet EN 806)!

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras
funkcionēšanu.

Teh nisk ā apkope:
Pārbaudiet, tīriet un pēc iespējas apmainiet visas
daļas.

Te hn i sk ās apkopes laikā noslēgt ūdens padevi!

Rezerves daļas: skatīt detaļu attēlojumu
(* = speciālie piederumi).

Apkope: skatīt kopšanas pamācību

Įrengimas

Vamzdžius gerai išplaukite prieš montavimą ir po to
(vadovaukitės EN 806)!

Veikimas

Patikrinkite, ar jungtys sandarios ir ar veikia
maišytuvas.

Tec hnin ė priežiūra
Patikrinkite ir nuvalykite detales. Jei reikia,
pakeiskite jas naujomis.

Atlikdami techninės priežiūros darbus, užsukite vandenį!

Atsarginės detalės: žr. išmontuoto įrenginio
iliustraciją (* = specialūs priedai)

Priežiūra: žr. priežiūros nurodymus

8

Aceste informaţii tehnice despre produs sunt
destinate exclusiv pentru instalator sau

RO

personalul de specialitate instruit!
Vă rugăm să le transmiteţi utilizatorului!

Domeniu de utilizare:

Baterie cu o singură ieşire, adecvată pentru:

• racord direct la alimentarea cu apă rece

• racord la ieşirea unei alimentări cu apă de amestec plasată

în amonte

Specificaţii tehnice

Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar
Presiune de lucru: max. 10 bar
Presiunea de încercare: 16 bar
Debitul la presiunea de curgere de 3 bar: cca. 6 l/min
Temperatură la intrare apă caldă max. 80 °C
Recomandat (pentru economisire de energie): 60 °C

La presiuni de repaus de peste 5 bar se va monta un reductor
de presiune.

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după
instalare (Se va respecta norma EN 806)!

Funcţionare:

Se verifică etanşeitatea racordurilor şi funcţionarea
bateriei.

Întreţinere:
Toate piesele se verifică, se curăţă, eventual se
înlocuiesc.

În timpul lucrărilor de întreţinere se va închide
alimentarea cu apă!

Piese de schimb: a se vedea reprezentarea
desfăşurată ( * = accesorii speciale).

Îngrijire: a se vedea instrucţiunile de îngrijire

本产品技术信息专为安装人员或经过培训的专业人员
提供。

RUS

CN

请向用户提供这些说明。

应用：
单控水龙头的用途

• 直接连接冷水进水管

• 连接混合水的出水管口

规格
水流压力： 最小 0.5 公斤－推荐使用 1 – 5 公斤

工作压力： 最大 10 公斤
测试压力： 16 公斤
水流压力为 3 公斤时的流量： 约为 6 升 / 分钟
热水入水口温度 最高 80 °C
推荐 （节能）： 60 °C

如果静压超过 5 公斤，必须加装减压阀。

This technical product information is exclusively
for the installer or trained specialists.

USA

Please pass these instructions on to the user.

Application:

Pillar usefull for:

• directly connection to cold water supply

• connection to outflow of mixed water supply

Specifications

Max. flow: 8.3 L/min or 2.2 gpm/60 psi
Flow pressure:

- min. 7.25 psi

- recommended: 14.5 - 72.5 psi
Operating pressure: max. 145 psi
Test pressure: max. 232 psi

安装：

安装前后务必彻底冲洗所有管件 ( 考虑到 EN 806)。

功能：
检查连接是否有渗漏现象，并检查龙头的功能。

维护：
检查和清洁所有部件，根据需要更换部件。
维护时应关闭进水。

备件：参见分解图

（* = 特殊零件）

保养：参见 “保养指南”

Installation:

Flush piping system prior and after installation of
faucet thoroughly!

Function:

Check connections for leaks and check function of
fitting.

Maintenance:
Inspect and clean all components and replace if
necessary.

Shut off water supply for maintenance work.

Replacement parts: see exploded drawing
(* = special accessories)

If static pressure exceeds 72.5 psi, a pressure-reducing valve
must be fitted.

9

Care: see Limited Warranty Supplement

Данная техническая документация по изделию
предназначена только для слесаря-сантехника

RUS

или соответствующих специалистов!
Пожалуйста передайте её пользователю!

Область применения:

Смеситель на одно отверстие предназначен для:

• прямого подсоединения к водопроводу холодной

воды

• подсоединения к отводу предвключенного водопровода

смешанной воды

Технические данные

Давление воды: миним. 0,5 бар – рекомендуется 1 – 5 бар
Рабочее давление: макс. 10 бар
Испытательное давление:16бар
Расход при давлении воды 3 бар: прибл. 6 л/мин
Температура горячей воды на входе макс. 80 °C
Рекомендовано (экономия энергии): 60 °C

При давлении в водопроводе более 5 бар рекомендуется
установить редуктор давления.

Установка:

Перед установкой и после установки тщательно
промыть систему трубопроводов (соблюдать

EN 806)!

Проверка работы:

Проверить соединения на герметичность и
проверить работу смесителя.

Техническое обслуживание:
Все детали проверить, очистить, при
необходимости заменить.

При работах по техобслуживанию перекрыть
подачу воды!

Запчасти: см. рисунок со сборочными деталями
(* = специальные принадлежности)

Уход: см. инструкцию по уходу

вертикальный кран

Комплект поставки 30 026 000 30 026 SD0

Смеситель для умывальника XX

Смеситель для биде

Сливной гарнитур

Комплект крепежных деталей XX

Техническое руководство XX

Инструкция по уходу XX

Вес нетто, кг 2,2 2,5

Дата изготовления: см. маркировку на изделии
Срок эксплуатации согласно гарантийному талону.
Изделие сертифицировано.

Grohe AG, Германия

10
