应用范围

可与以下设备配套使用：

• 承压式蓄热热水器

• 温控式即热热水器

• 液控式即热热水器

不允许与非承压式蓄热热水器（即敞开式热水器）一起使用。

技术参数

• 水流压强

- 最小 0.5 巴

- 推荐 29 047, 29 048 1 - 5 巴

- 推荐 29 066 1 - 5 巴

自动切换的推荐压力 0.7 - 5 巴手动切换的推荐压力 < 0.7 巴

• 最大工作压强 10 巴

• 测试压强 16 巴

如果静压超过 5 巴，则必须在给水管中安装减压阀以符合噪音等级要求。

避免冷热水进水管之间产生过大压差。

• 温度热水入水口温度：最高 80 °C

推荐水温（节能）： 60 °C

• 进水管连接方式热水管接左侧

冷水管接右侧

注意：通过使用三通分水器，可以将此龙头与头顶花洒和手握花洒套

件配合使用。

重要事项：请勿将截止阀安装在任何暗置式混合龙头下游的出水管（冷热水

混合水）中。

安装

准备墙面以便进行龙头安装。

• 在墙面上凿洞和开槽，以便安装单把手混合龙头和水管。

使用龙头底盘调平单把手混合龙头并安装该龙头，如折页 I 中的图 [1] 和图 [2] 所示。

• 三维示意图中提供了允许的公差。

• 龙头底盘上的箭头必须朝上。

• 要进行调平，请将水平仪放在龙头底盘上，如图 [1] 所示。

• 套管上具有预钻孔 (B)，便于将龙头安装到墙面上。

• 已完工的墙体表面必须位于龙头底盘的区域 (X) 范围内，如图 [2] 所示。

• 冷水进水管必须接右侧，热水进水管必须接左侧。

打开冷热水进水管，检查接头是否存在渗漏情况。

安装龙头前后务必彻底冲洗管道系统（请遵照 EN 806）！

用石膏和瓷砖镶贴墙面，如图 [3] 所示。注意！必须将瓷砖直接镶贴到龙头底盘上！

在完成最终安装之前，请勿拆下龙头底盘。

最终安装

拆下龙头底盘，如图 [4] 所示。安装面盖和手柄，如图 [5] 所示。用硅树脂密封面盖。

检查混合龙头是否可以正确操作，如图 [6] 所示。打开自动分水器 (D) 29 047，如图 [6] 所示。拉动手柄将开始供水。

对于浴缸龙头，水始终先从较低的出水口流出（即浴缸出水嘴）。

按下分水器 (D) 将关闭流向浴缸的水流，而将水输送到淋浴出水口。

混合龙头关闭时，分水器会自动复位，这样，当混合龙头再次打开时，水将始终从较低的出水口流出（即浴缸出水嘴）。

29 066 的手动分水器 (E) 的功能，参见图 [7]。拉动手柄将开始供水。

对于浴缸龙头，水始终先从较低的出水口流出（例如浴缸出水嘴）。

按下分水器 (E) 将关闭流向浴缸的水流，将水输送到淋浴出水口。

另外，分水器总成可以手动拧紧（水压低于 0.7 巴或者低流速排水情况下有利）。这种情况下，按下分水器总成 (E) 的分水器旋钮并顺时针旋转。

在逆时针旋转之前，分水器会保持此状态不变

保养

尊敬的客户：我们希望确保您能长期对 GROHE 龙头的使用感到满意和愉快。

因此，请阅读以下保养说明，因为由于处理不当而造成的表面和基础材料损坏不在保修范围内。

请勿使用任何研磨海绵或洗涤剂进行清洁。此外，我们建议您不要使用含溶剂或酸性物质的清洁剂、水垢去除剂、家用醋以及含有醋酸的清洁剂。它对表面具有侵蚀性，会使龙头表面失去光泽并留下擦痕。由于商用清洁剂的配方经常变化，因此我们无法保证它们能为龙头提供应有的温和保养。

连接水管。

请仅使用少量肥皂和湿布清洁龙头，然后只需进行冲洗并擦干即可。您可以在每次使用后擦干龙头，以免留下水垢点。如果发生水垢沉积，请使用我的环保清洁液 GrohClean 去除水垢

沉积物。 GrohClean 采用特殊配方，可以对龙头的面进行温和清洁。 GrohClean 可从您的供应商处进行购买。

Page 4

Application

Can be used in conjunction with:

• Pressurised storage heaters

• Thermally controlled instantaneous heaters

• Hydraulically controlled instantaneous heaters

Operation with unpressurised storage heaters (= open water heaters) is not possible.

Technical data

• Flow pressure

- min. 0.5 bar

- recommended by 29 047, 29 048 1 - 5 bar

- recommended by 29 066 1 - 5 bar

diverter automatically 0.7 - 5 bar diverter seccured manually < 0.7 bar

• Operating pressure max. 10 bar

• Test pressure 16 bar

A pressure reducing valve must be fitted in the supply line if static pressures exceed 5 bar to satisfy noise level ratings.

Avoid major pressure differences between hot and cold water supply.

• Temperature Hot water inlet: max. 80 °C Recommended (energy saving): 60 °C

• Water connection hot - left

cold - right

Note:

This fitting can be combined with head and hand shower sets by using a 3-way diverter.

Important note: Never install shut-off valves in the outlet pipe (mixed

water) downstream of any built-in mixer.

Installation

Prepare the wall for the installation.

• Prepare the holes for the single lever mixer and slots for the pipes.

Align single lever mixer using fitting template and fit, see fold-out page I, Figs. [1] and [2].

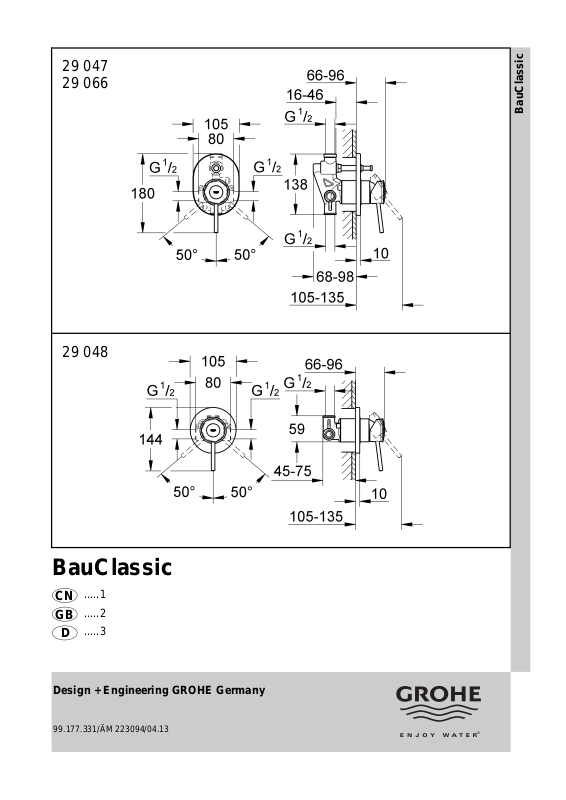

• Permissible tolerances are given on the dimensional drawing.
