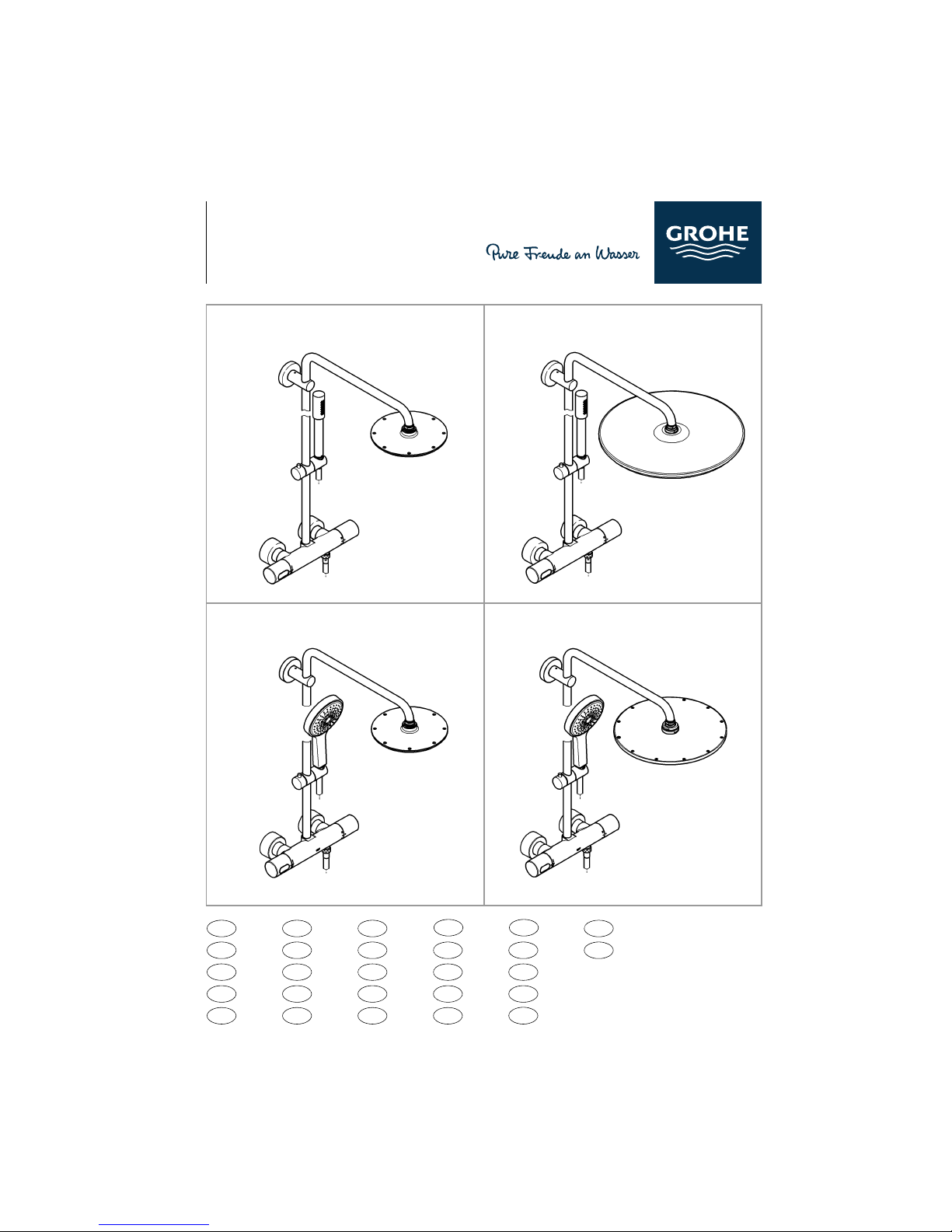

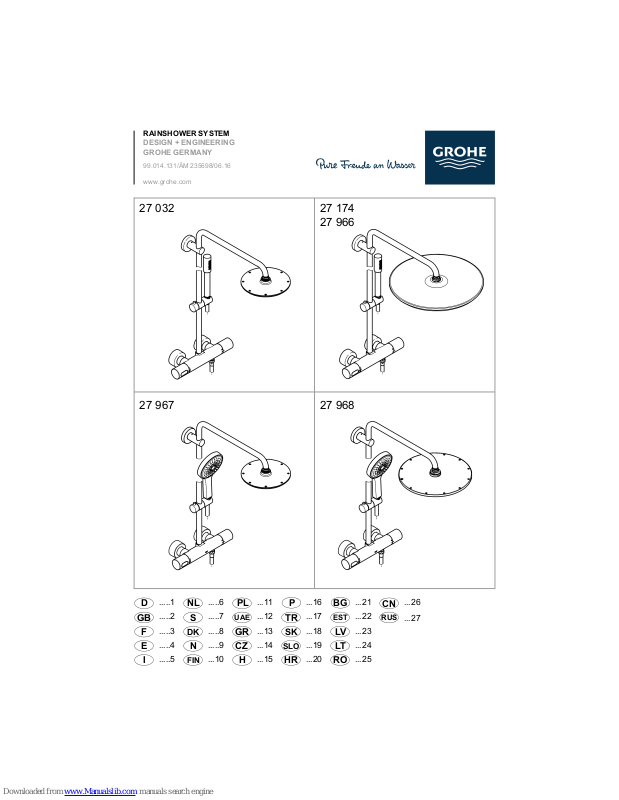

Grohe 27 032, 27 966, 27 174, 27 967, 27 968 Installation Manual [en, fr, de]

...

Download

Page 1

.....1

.....6

.....11

.....16

.....21

.....26

.....2

.....7

UAE

.....12

.....17

EST

.....22

.....27

.....3

.....8

.....13

.....18

.....23

RUS

.....28

.....4

.....9

.....14

SLO

.....19

.....24

.....5

FIN

...10

.....15

.....20

.....25

DESIGN + ENGINEERING GROHE GERMANY

www.grohe.com

27 032

27 174 27 966

27 967

27 968

RAINSHOWER SYSTEM

99.014.131/ÄM 235698/06.16

.....1

.....6

...11

...16

...21

...26

.....2

.....7

UAE

...12

...17

EST

...22

RUS

...27

.....3

.....8

...13

...18

...23

RUS

...10

.....4

.....9

...14

SLO

...19

...24

.....5

FIN

...10

...15

...20

...25

Page 2

Please pass these instructions on to the end user of the fitting! S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Bitte diese Anleitung an den Benutzer der Armatur weitergeben!

27 032 27 174 27 966

27 967 27 968

Page 3

*19 001

min. 1200

34-42

*19 377

22mm

1. 3.

4.2.

150

*48 053 +150mm

*48 054

-150mm

Ø6

3mm

2,5mm

*27 180

8,0

Page 4

Sicherheitsinformation

Vermeidung von Verbrühungen

An Entnahmestellen mit besonderer Beachtung der

Auslauftemperatur (Krankenhäuser, Schulen, Pflegeund Seniorenheime) wird empfohlen grundsätzlich Thermostate einzusetzen, die auf 43 °C begrenzt werden können. Diesem Produkt liegt zur Begrenzung ein Temperaturendanschlag bei. Bei Duschanlagen in Kindergärten und speziellen Bereichen von Pflegeheimen wird generell empfohlen, dass die Temperatur 38 °C nicht überschreiten sollte. Hierzu Grohtherm Special Thermostate mit Sondergriff zur Erleichterung der thermischen Desinfektion und entsprechendem Sicherheitsanschlag verwenden. Geltende Normen (z.B. EN 806-2) und technische Regeln für Trinkwasser sind zu beachten.

Anwendungsbereich

Thermostat-Batterien sind für eine Warmwasserversorgung über Druckspeicher konstruiert und bringen so eingesetzt die beste Temperaturgenauigkeit. Bei ausreichender Leistung (ab 18 kW bzw. 250 kcal/min) sind auch Elektro- bzw. Gasdurchlauferhitzer geeignet. In Verbindung mit drucklosen Speichern (offene Warmwasserbereiter) können Thermostate nicht verwendet werden. Alle Thermostate werden im Werk bei einem beidseitigen Fließdruck von 3 bar justiert. Sollten sich aufgrund von besonderen Installationsbedingungen Temperaturabweichungen ergeben, so ist der Thermostat auf die örtlichen Verhältnisse zu justieren (siehe Justieren).

Technische Daten

Mindestfließdruck 0,5 bar Max. Betriebsdruck 10 bar Empfohlener Fließdruck 1 - 5 bar Prüfdruck 16 bar Durchfluss bei 3 bar Fließdruck Kopfbrause 27 032/27 966/27 967/27 968 ca. 14,5 l/min Kopfbrause 27 174 ca. 16,5 l/min Handbrause ca. 12 l/min Max. Wassertemperatur am Warmwassereingang 70 °C Empfohlene max. Vorlauftemperatur (Energieeinsparung) 60 °C Thermische Desinfektion möglich Sicherheitssperre 38 °C Warmwassertemperatur am Versorgungsanschluss min. 2 °C höher als Mischwassertemperatur Kaltwasseranschluss rechts Warmwasseranschluss links Mindestdurchfluss = 5 l/min Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Installation

Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Erforderliche Maße, siehe Maßzeichnung auf Klappseite I

und Abb. [1] auf Klappseite II.

1. S-Anschlüsse montieren und Hülse mit Rosette zusammen-

geschraubt aufstecken, siehe Klappseite II, Abb. [2].

2. Batterie anschrauben und Anschlüsse auf Dichtheit prüfen.

3. Hülse mit Rosette auf die Überwurfmutter schieben.

4. Rosette gegen die Wand schrauben.

Kalt- und Warmwasserzufuhr öffnen und Anschlüsse auf Dichtheit prüfen.

Seitenverkehrter Anschluss (warm rechts - kalt links).

Thermostat-Kompaktkartusche austauschen, siehe Ersatzteile Klappseite I, Best.-Nr.: 47 175 (1/2”). Beim Einsatz dieser Thermostat-Kompaktkartusche ist die Cool-Touch Funktion nicht mehr gegeben.

Justieren

Temperatur-Einstellung, siehe Klappseite II, Abb. [3].

Temperaturbegrenzung

Der Temperaturbereich wird durch die Sicherheitssperre auf 38 °C begrenzt. Durch Drücken der Taste kann die 38 °CSperre überschritten werden, siehe Abb. [4].

Temperaturendanschlag

Falls der Temperaturendanschlag bei 43 °C liegen soll, beiliegenden Temperaturbegrenzer in den Temperaturwählgriff einsetzen, siehe Abb. [4].

Montage der Brausestange, siehe Klappseite II, Abb. [5] bis [9]. Bei Montage z. B. an Gipskartonwänden (keine feste Wand) muss sichergestellt sein, dass eine ausreichende Festigkeit durch eine entsprechende Verstärkung in der Wand vorhanden ist.

Montage der Kopfbrause, siehe Klappseite III, Abb. [10].

Bedienung des Absperrgriffes, siehe Abb. [11].

Achtung bei Frostgefahr

Bei Entleerung der Hausanlage sind die Thermostate gesondert zu entleeren, da sich im Kalt- und Warmwasseranschluss Rückflussverhinderer befinden. Hierbei ist der Thermostat von der Wand abzunehmen.

Wartung

Alle Teile prüfen, reinigen evtl. austauschen und mit SpezialArmaturenfett einfetten.

Kalt- und Warmwasserzufuhr absperren.

Rückflussverhinderer, siehe Klappseite III, Abb. [12].

Montage in umgekehrter Reihenfolge.

Thermostat-Kompaktkartusche, siehe Klappseite III, Abb. [13]. Montage in umgekehrter Reihenfolge. Nach jeder Wartung an der Thermostat-Kartusche ist eine Justierung erforderlich (siehe Justieren).

Aquadimmer, siehe Klappseite III, Abb. [14]. Montage in umgekehrter Reihenfolge.

Brausen, siehe Klappseite III, Abb. [15] und [16]. Montage in umgekehrter Reihenfolge. 5 Jahre Garantie auf die gleich bleibende Funktion der SpeedClean-Düsen. Durch die SpeedClean-Düsen, die regelmäßig gereinigt werden müssen, werden Kalkablagerungen am Strahlbildner durch einfaches Drüberstreichen entfernt.

Ersatzteile, siehe Klappseite I ( * = Sonderzubehör).

Pflege

Die Hinweise zur Pflege dieser Armatur sind der beiliegenden Pflegeanleitung zu entnehmen.

Page 5

Safety notes

Protection against scalding

It is recommended that near points of discharge with

particular sensitivity to the outlet temperature (hospitals, schools, nursing and retirement homes) thermostatic devices should be installed which can limit the water temperature to 43 °C. The product includes an appropriate temperature end stop. It is generally recommended that the temperature of shower-systems should not exceed 38 °C in nurseries and specific areas of care centres. Use Grohtherm Special thermostats with special handle to facilitate thermal disinfection and appropriate safety end stop. Applicable standards (e. g. EN 806-2) and technical regulations for drinking water must be observed.

Application

Thermostatic mixers are designed for hot water supplies from pressurised storage heaters and offer the highest temperature accuracy when used in this way. With sufficient power output (from 18 kW or 250 kcal/min), electric or gas instantaneous heaters are also suitable. Thermostats cannot be used in connection with unpressurised storage heaters (displacement water heaters). All thermostats are adjusted in the factory at a flow pressure of 3 bar on both sides. Should temperature deviations occur on account of special installation conditions, the thermostat must be adapted to local conditions (see Adjusting, Calibration).

Technical Data

Minimum flow pressure 0.5 bar Max. operating pressure 10 bar Recommended flow pressure 1 - 5 bar Test pressure 16 bar Flow rate at 3 bar flow pressure head shower 27 032/27 966/27 967/27 968 approx. 14,5 l/min head shower 27 174 approx. 16,5 l/min hand shower approx. 12 l/min Max. water temperature at hot water supply 70 °C Recommended max. flow temperature (energy economy) 60 °C Thermal disinfection possible Safety stop 38 °C Hot water temperature at supply connection min. 2 °C higher than mixed water temperature Cold water connection right Hot water connection left Minimum flow rate = 5 l/min If static pressure exceeds 5 bar, a pressure reducing valve must be fitted.

Installation

Flush piping system prior and after installation of fitting thoroughly (Consider EN 806)!

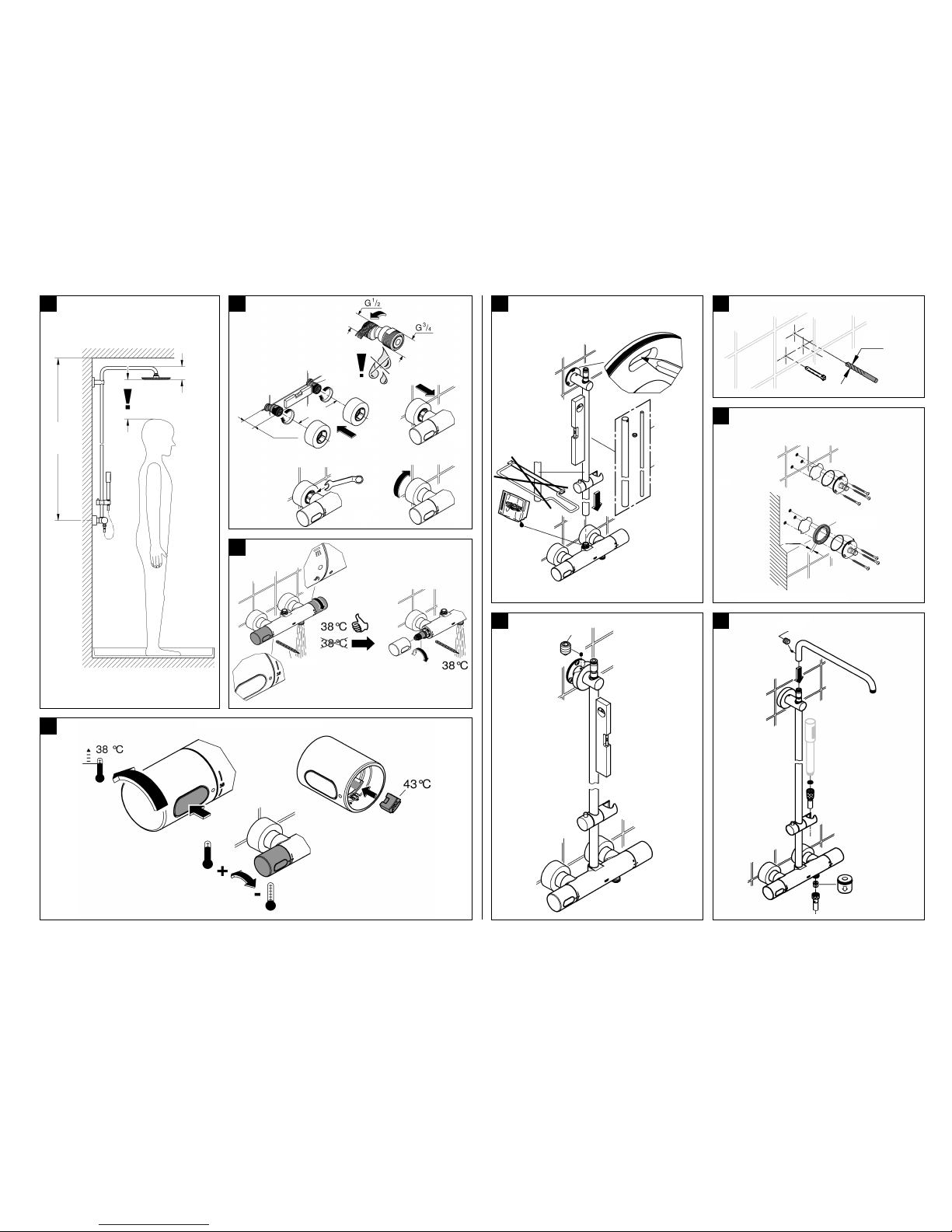

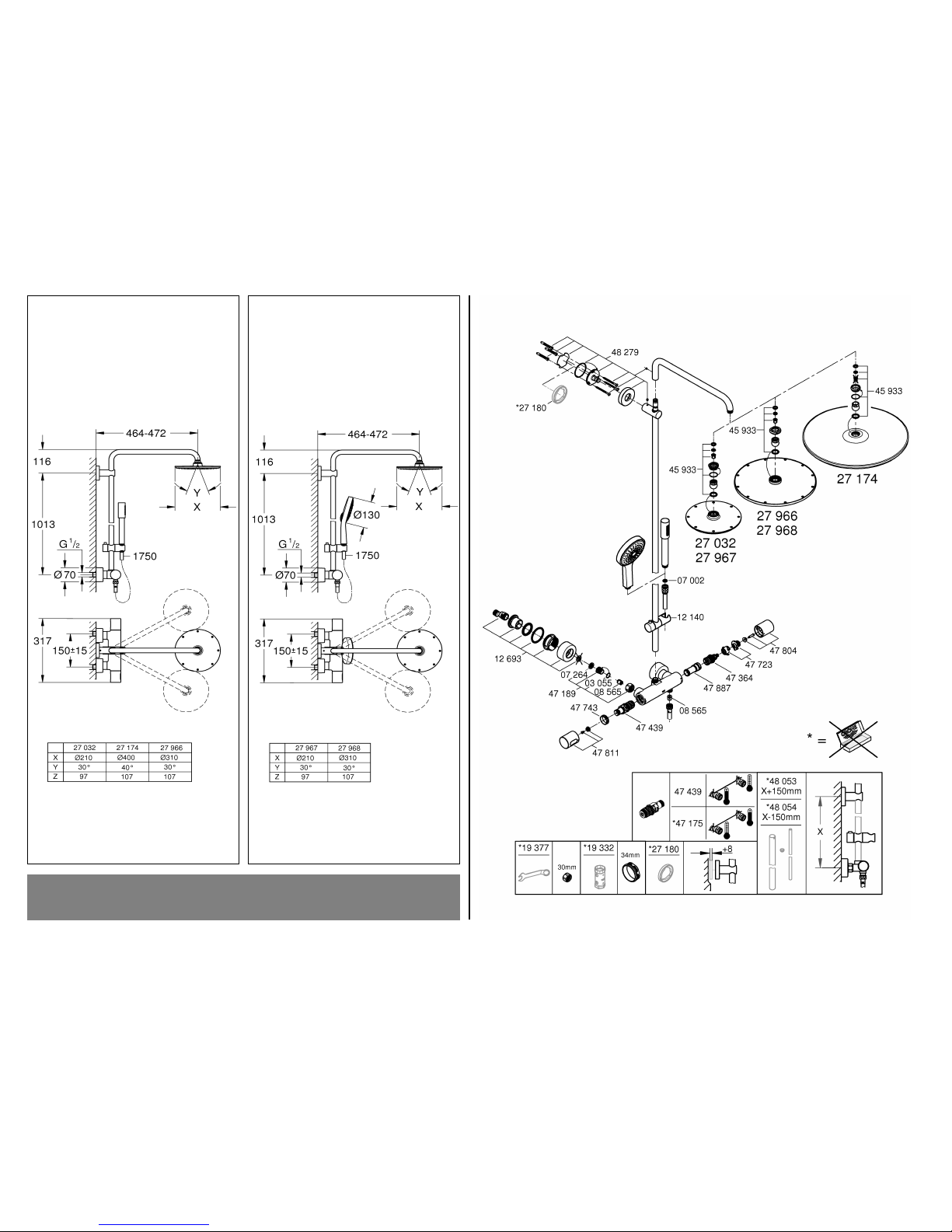

Required dimensions, see dimensional drawings on fold-out

page I and Fig. [1] on fold-out page II.

1. Install S-unions and attach the sleeve together with the

escutcheon, see fold-out page II, Fig. [2].

2. Screw-mount the mixer and check connections for leakage.

3. Push the sleeve with escutcheon onto the union nut.

4. Screw the escutcheon flush against the wall.

Open cold and hot-water supply and check connections for water-tightness.

Reversed connection (hot on right - cold on left). Replace

thermostatic compact cartridge, see Replacement Parts, fold-out page I, Prod. no. 47 175 (1/2”). When using this thermostatic compact cartridge, the Cool Touch function is no longer available.

Adjusting

Temperature adjustment, see fold-out page II, Fig. [3].

Temperature limitation

The safety stop limits the temperature range to 38 °C. The 38 °C limit can be overridden by pressing the button, see Fig. [4].

Temperature limit stop

If the temperature end stop is at 43 °C, insert accompanying temperature limiter in temperature selection handle, see Fig. [4].

Installation of the shower rail, see fold-out page II, Figs. [5] to [9]. When installing e.g. on plasterboard walls (not solid walls) it must be assured that an appropriate reinforcement is in place to ensure sufficient strength.

Installation of the head shower, see fold-out page III, Fig. [10].

Shut-off handle operation, see Fig. [11].

Prevention of frost damage

When the domestic water system is drained, thermostats must be drained separately, since non-return valves are installed in the hot and cold water connections. For this purpose, the mixer must be removed from the wall.

Maintenance

Inspect and clean all parts, replace if necessary and lubricate with special grease.

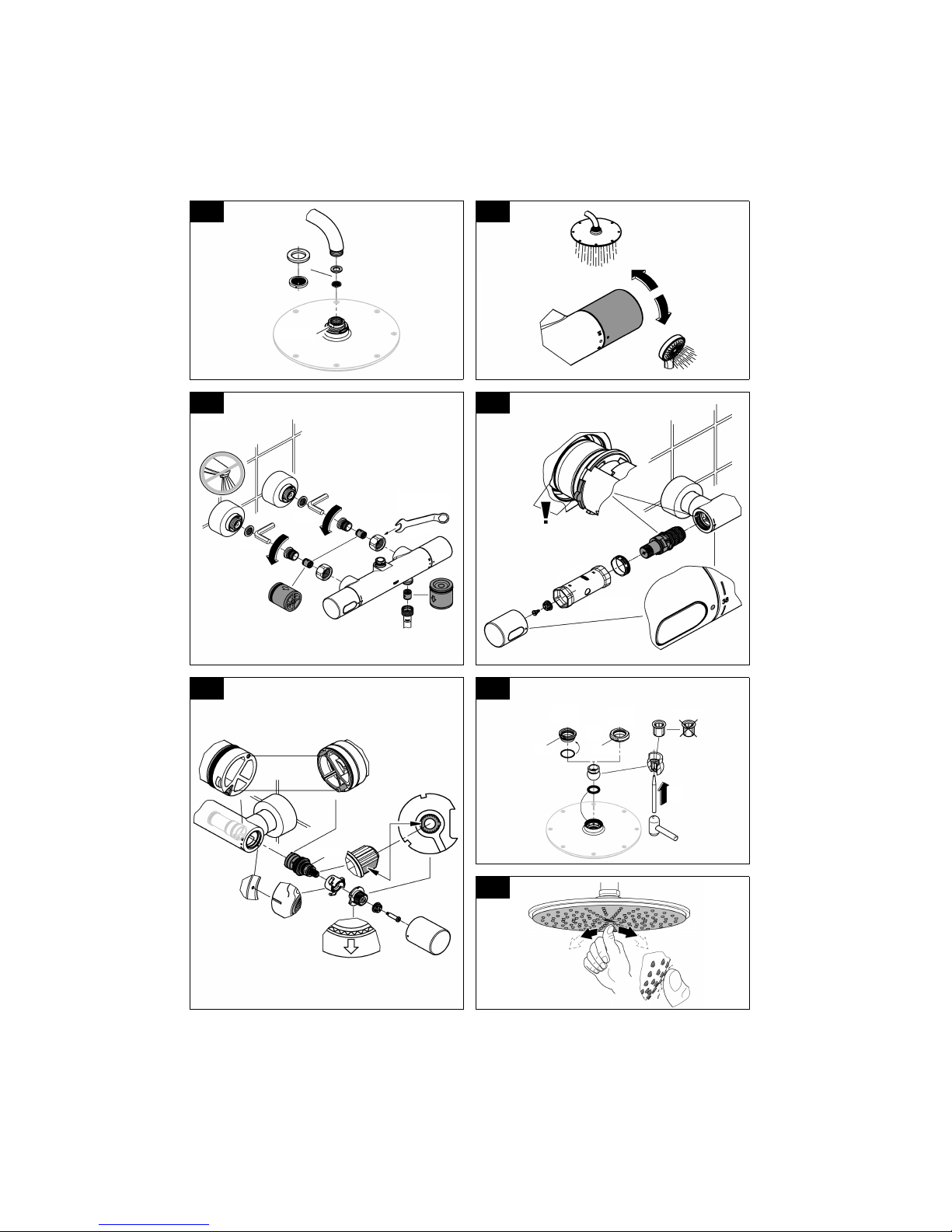

Shut off the hot and cold water supply. Non-return valve, see fold-out page III, Fig. [12].

Install in reverse order. Thermostatic compact cartridge, see fold-out page III,

Fig. [13]. Install in reverse order. Readjustment is necessary after every maintenance operation on the thermostatic compact cartridge (see Adjusting).

Aquadimmer, see fold-out page III, Fig. [14]. Install in reverse order.

Shower, see fold-out page III, Figs. [15] and [16]. Install in reverse order. The function of the SpeedClean nozzles is guaranteed for a period of five years. Thanks to the SpeedClean nozzles, which must be regularly cleaned, limescale deposits on the rose can be removed by simply rubbing with the fingers.

Replacement parts, see fold-out page I ( * = special accessories).

Care

For directions on care, refer to the accompanying Care Instructions.

Page 6

Consignes de sécurité

Prévention d’échaudage

Pour des points de puisage où la température de

l’eau est particulièrement critique (hôpitaux, écoles, résidences médicalisées), il est recommandé de systématiquement utiliser des thermostats pouvant être limités à 43 °C. Une butée de température permettant la limitation est incluse avec ce produit. Pour les systèmes de douche dans les écoles maternelles et dans certaines parties de résidences médicalisées, il est généralement recommandé de ne pas dépasser une température de 38 °C. Utilisez ici des thermostats Grohtherm Special avec poignée spéciale pour l’aide à la désinfection thermique et la butée finale de sécurité correspondante. Respectez les normes en vigueur (par ex. EN 806 2) ainsi que les règlementations techniques pour l’eau potable.

Domaine d'application

Les mitigeurs thermostatiques sont conçus pour fournir de l'eau chaude avec des accumulateurs sous pression et permettent d'obtenir une température de l'eau extrêmement précise. Si la puissance est suffisante (à partir de 18 kW ou 250 kcal/min), les chauffe-eau instantanés électriques ou au gaz conviennent également. Les thermostats ne sont pas compatibles avec les chauffe-eau à écoulement libre. Tous les thermostats sont réglés en usine sur une pression dynamique de 3 bars. Si des différences de température devaient apparaître, régler le thermostat en fonction des conditions locales d'utilisation (voir Réglage).

Caractéristiques techniques

Pression d’alimentation minimale 0,5 bar Pression de service maximale 10 bars Pression dynamique recommandée 1 à 5 bars Pression d'épreuve 16 bars Débit à une pression dynamique de 3 bars Pomme de douche 27 032/27 966/27 967/27 968 env. 14,5 l/min Pomme de douche 27 174 env. 16,5 l/min Douchette env. 12 l/min Température d'eau maxi. à l'arrivée d'eau chaude 70 °C Température d'admission maxi. recommandée (économie d’énergie) 60 °C Désinfection thermique possible Verrouillage de sécurité 38 °C Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée Raccordement eau froide à droite Raccordement eau chaude à gauche Débit minimal = 5 l/min Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Installation

Bien rincer les canalisations avant et après l’installation

(respecter la norme EN 806)! Consulter les schémas du volet I et la figure [1] du volet II pour connaître les cotes nécessaires.

1. Monter les raccords excentrés et insérer la rosace, vissée

sur la douille, voir volet II, fig. [2].

2. Visser la robinetterie et vérifier l'étanchéité des

raccordements.

3. Glisser la douille avec la rosace sur l'écrou-raccord.

4. Visser la rosace au mur.

Ouvrir les arrivées d'eau froide et d'eau chaude et vérifier l'étanchéité des raccordements.

Raccordement interverti (eau chaude à droite - eau froide à

gauche). Remplacer cartouche compacte de thermostat, voir Pièces de rechange, volet I, réf. 47 175 (1/2”). Lors de l’insertion de la cartouche compacte de thermostat, la fonction Cool Touch a été supprimée.

Réglage

Réglage de la température, voir volet II fig. [3].

Limitation de la température

La température est limitée à 38 °C par le verrouillage de sécurité. Il est possible d'aller au-delà de la limite des 38 °C et d'obtenir une température plus élevée en appuyant sur la touche, voir fig. [4].

Butée de température maximale

Si la butée de température maximale est réglée sur 43 °C, mettre en place le limiteur de température joint dans la poignée de sélection de la température, voir fig. [4].

Montage de la barre de douche, voir volet II, fig. [5] à [9]. En cas de montage sur un support souple, une plaque de plâtre par exemple, s'assurer que des renforts ont été montés sur le mur.

Montage de la pomme de douche, voir volet III, fig. [10].

Utilisation de la poignée d'arrêt, voir fig. [11].

Attention en cas de risque de gel

Lors du vidage de l'installation principale, vider les thermostats séparément étant donné que les raccordements d'eau froide et d'eau chaude sont équipés de clapets anti-retour. Pour cela, ôter le thermostat du mur.

Maintenance

Vérifier toutes les pièces, les nettoyer, les remplace éventuellement et les lubrifier avec la graisse spéciale pour robinets.

Couper l'alimentation en eau chaude et en eau froide.

Clapet anti-retour, voir volet III, fig. [12].

Le montage s'effectue dans l'ordre inverse de la dépose.

Cartouche compacte de thermostat, voir volet III, fig. [13]. Le montage s'effectue dans l'ordre inverse de la dépose. Après tout travail de maintenance sur la cartouche compacte de thermostat, un réglage est nécessaire (voir Réglage).

Commande Aquadimmer, voir volet III, fig. [14]. Le montage s'effectue dans l'ordre inverse de la dépose.

Douche, voir volet III, fig. [15] et [16]. Le montage s'effectue dans l'ordre inverse de la dépose. Les buses SpeedClean sont garanties 5 ans. Les buses SpeedClean, qui doivent être nettoyées régulièrement, permettent d'éliminer, par frottement avec les doigts, les dépôts calcaires sur le diffuseur.

Pièces de rechange, voir volet I (* = accessoires spéciaux).

Entretien

Les indications relatives à l'entretien figurent sur la notice jointe à l'emballage.
