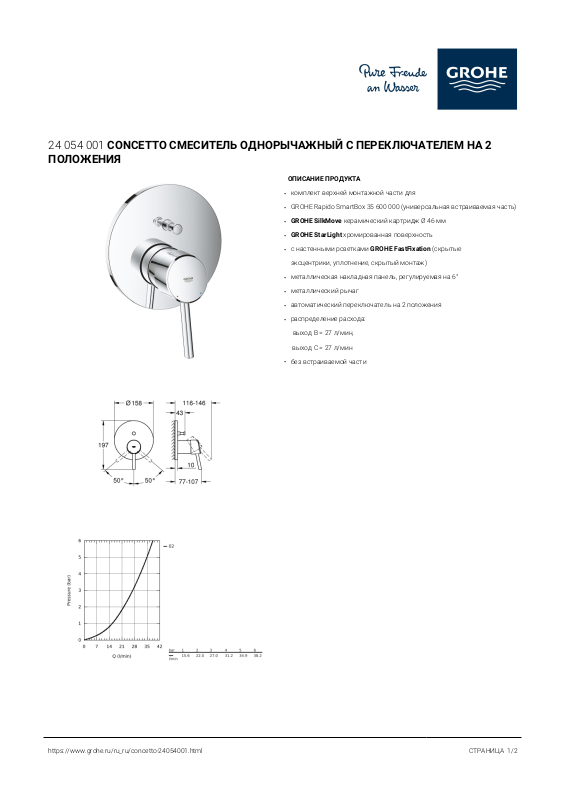

24 054 001 CONCETTO СМЕСИТЕЛЬ ОДНОРЫЧАЖНЫЙ С ПЕРЕКЛЮЧАТЕЛЕМ НА 2 ПОЛОЖЕНИЯ

ОПИСАНИЕ ПРОДУКТА

• комплект верхней монтажной части для

• GROHE Rapido SmartBox 35 600 000 (универсальная встраиваемая часть)

• GROHE SilkMove керамический картридж Ø 46 мм

• GROHE StarLight хромированная поверхность

• с настенными розетками GROHE FastFixation (скрытые эксцентрики, уплотнение, скрытый монтаж)

• металлическая накладная панель, регулируемая на 6°

• металлический рычаг

• автоматический переключатель на 2 положения

• распределение расхода:

выход B = 27 л/мин,

выход C = 27 л/мин

• без встраиваемой части

https://www.grohe.ru/ru_ru/concetto-24054001.html

СТРАНИЦА 1/2

24 054 001 CONCETTO СМЕСИТЕЛЬ ОДНОРЫЧАЖНЫЙ С ПЕРЕКЛЮЧАТЕЛЕМ НА 2 ПОЛОЖЕНИЯ

ЗАПАСНЫЕ ЧАСТИ

1: Рычаг (Order-nr. 46723000)

2: Escutcheon (Order-nr. 48429000) 3: Mounting plate (Order-nr. 48440000) 4: Колпак (Order-nr. 06874000)

5: Diverter (Order-nr. 48442000)

6: Картридж керамич. (Order-nr. 46048000) 7: Non-return valve (Order-nr. 49085000)

8: Уплотнение (Order-nr. 48360000)

9: Ограничитель температуры (Order-nr. 46375000)*

10: Rapido SmartBox Набор защ.от обр.потока (Order-nr. 14055000)* 11: SmartBox Унив.Набор удлин,25мм,OHM 1-рыч (Order-nr. 14056000)* 12: Diverter (Order-nr. 48444000)*

13: SmartBox Унив.Набор удлин,50мм,OHM 1-рыч (Order-nr. 14057000)* 14: Diverter (Order-nr. 48445000)*

* Optional accessories
