Originalbetriebsanleitung ...........................................5

Translation of the original instructions for use ......10

Traduction de la notice d’utilisation originale ........15

Vertaling van de originele gebruiksaanwijzing .......20

Traduzione delle istruzioni per l’uso in originale ...25

Tłumaczenie oryginalnej instrukcji obsługi ............30

Překlad originálního návodu k obsluze ...................35

Preklad originálneho návodu na obsluhu ...............40

Vertimas iš originalių eksploatavimo

instrukcijoje ...............................................................45

Page 5

Inhalt

Verwendungszweck.............................. 5

Allgemeine Beschreibung ................... 5

Lieferumfang ...................................... 5

Funktionsbeschreibung ...................... 5

Übersicht ............................................... 6

Technische Daten ................................. 6

Sicherheitshinweise ............................. 6

Sicherheitshinweise in der Anleitung . 6 Bildzeichen/Aufschriften auf

dem Gerät .......................................... 6

Allgemeine Sicherheitshinweise ........ 6

Gri󰀨 montieren ...................................... 7

Schnitthöhe einstellen ......................... 7

Grasfangsack montieren/leeren .......... 7

Arbeitshinweise .................................... 8

Schneidspalt einstellen........................ 8

Reinigung und Wartung ....................... 8

Reinigung ........................................... 8

Lagerung ............................................... 9

Entsorgung / Umweltschutz ................ 9

Ersatzteile / Zubehör ............................ 9

Garantie ................................................. 9

Grizzly Service-Center ...................... 51

Bitte lesen Sie vor der ersten Inbe-

triebnahme die Betriebsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie diese Anleitung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.

Verwendungszweck

Das Gerät ist nur für das Mähen von Rasen- und Grasächen im häuslichen Bereich bestimmt. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

- Handrasenmäher

- Grasfangsack

- Gri󰀨oberteil

- Gri󰀨unterteil

- 2 Mittelstücke

- 6 Schrauben

- 6 Muttern

- Originalbetriebsanleitung

Funktionsbeschreibung

Der Rasenmäher besitzt eine Spindel-Messerwalze mit 5 geschwungenen Messern. Zusätzlich ist das Gerät stufenlos höhenverstellbar und hat leichtgängige Räder. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

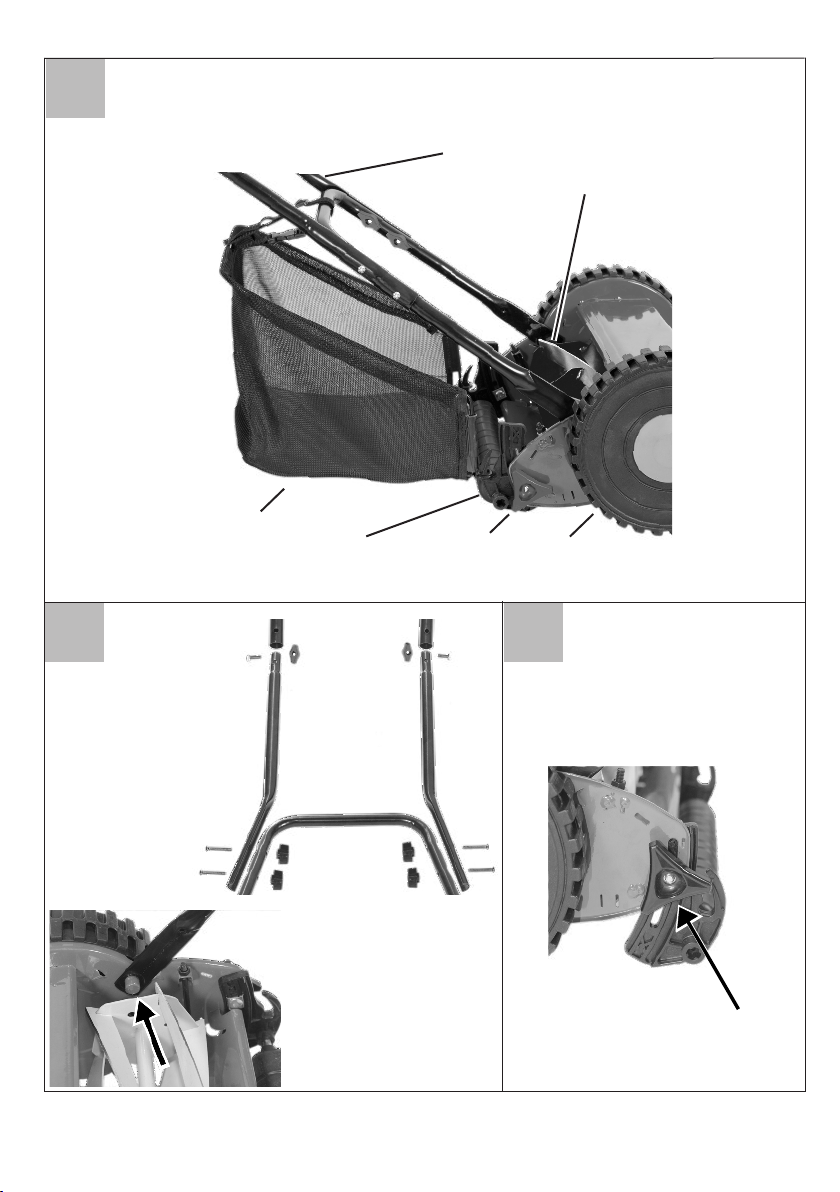

Die Abbildungen für die Bedienung

des Gerätes nden Sie auf den Seiten 2-3.

Page 6

Übersicht

1 Bügelgri󰀨

2 Laufrollen 3 Spindelwalze mit Messer 4 Räder 5 Knebelschraube zur Höhenver-

stellung

6 Grasfangsack mit Kette

Technische Daten

Handrasenmäher .................. HRM 300-3

Seriennummer

............... 201801000001 - 201801001621

Messerbreite ............................... 300 mm

Anzahl der Messer.................................. 5

Gewicht......................................ca. 6,4 kg

Sicherheitshinweise

Sicherheitshinweise in der Anleitung

Gefahrenzeichen mit Angaben

zur Verhütung von Personenoder Sachschäden.

Gebotszeichen (anstelle des Ausru-

fungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Bildzeichen/Aufschriften auf dem Gerät

Achtung!

Lesen Sie die Betriebsanleitung

aufmerksam durch.

Verletzungsgefahr durch wegge-

schleuderte Teile.

Umstehende Personen von dem

Gerät fern halten.

Achtung - Schneidspalt regelmäßig

einstellen!

Vorsicht - Scharfe Schneidmesser!

Füße und Hände fernhalten.

Verletzungsgefahr!

Achtung! Verletzungsgefahr durch rotierende Messerwalze! Hände

und Füße außerhalb der Ö󰀨nungen

halten bei Einsatz des Gerätes.

Montagehinweise der Anleitung

beachten!

Messerbreite

Allgemeine Sicherheitshinweise

Beachten Sie den Lärmschutz und

örtliche Vorschriften.

Hinweiszeichen mit Informationen

zum besseren Umgang mit dem Gerät.

Vorsicht: So vermeiden Sie Unfälle

und Verletzungen:

• Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dürfen nicht mit dem Gerät arbeiten.

Page 7

• Setzen Sie das Gerät niemals ein, während Personen, insbesondere Kinder, oder Tiere in der Nähe sind.

• Personen mit motorischen Störungen dürfen das Gerät nie ohne Begleitperson in Betrieb nehmen.

• Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder o󰀨ene Sandalen tragen. Führen Sie das Gerät nur im Schritttempo.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Vermeiden Sie beim Einstellen des Gerätes, dass Füße oder Hände zwischen den beweglichen Messern und den feststehenden Teilen des Gerätes festgeklemmt werden.

• Tragen Sie das Gerät niemals an der Messerwalze.

Vorsicht! So vermeiden Sie Gerä-

teschäden und eventuell daraus resultierende Personenschäden:

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

• Sorgen Sie dafür, dass das Gerät in einem sicheren Arbeitszustand ist. Wechseln Sie abgenutzte oder beschädigte Teile aus.

• Schützen Sie das Gerät vor Witterung-

seinüssen (Feuchtigkeit, Frost).

Griff montieren

1. Stecken Sie das Gri󰀨oberteil auf die beiden Mittelstücke und xie-

ren Sie es mit den Schrauben.

2. Schrauben Sie die Mittelstücke

an das Gri󰀨unterteil.

3. Befestigen Sie das Gri󰀨unterteil

am Gerät.

Schnitthöhe einstellen

Die Schnitthöhe kann durch Positionsänderung der Laufrollen stufenlos eingestellt werden ( 14 - 47 mm ):

Lösen Sie die Knebelschrauben

auf beiden Seiten des Gerätes und stellen Sie die gewünschte Schnitthöhe ein. Achten Sie darauf, dass beide Achsen auf die gleiche Höhe eingestellt sind.

Die Schnitthöhe darf nur so tief

eingestellt werden, dass die Messerwalze auch bei Unebenheiten den Boden nicht berührt.

Grasfangsack montieren/ leeren

Erstmontage

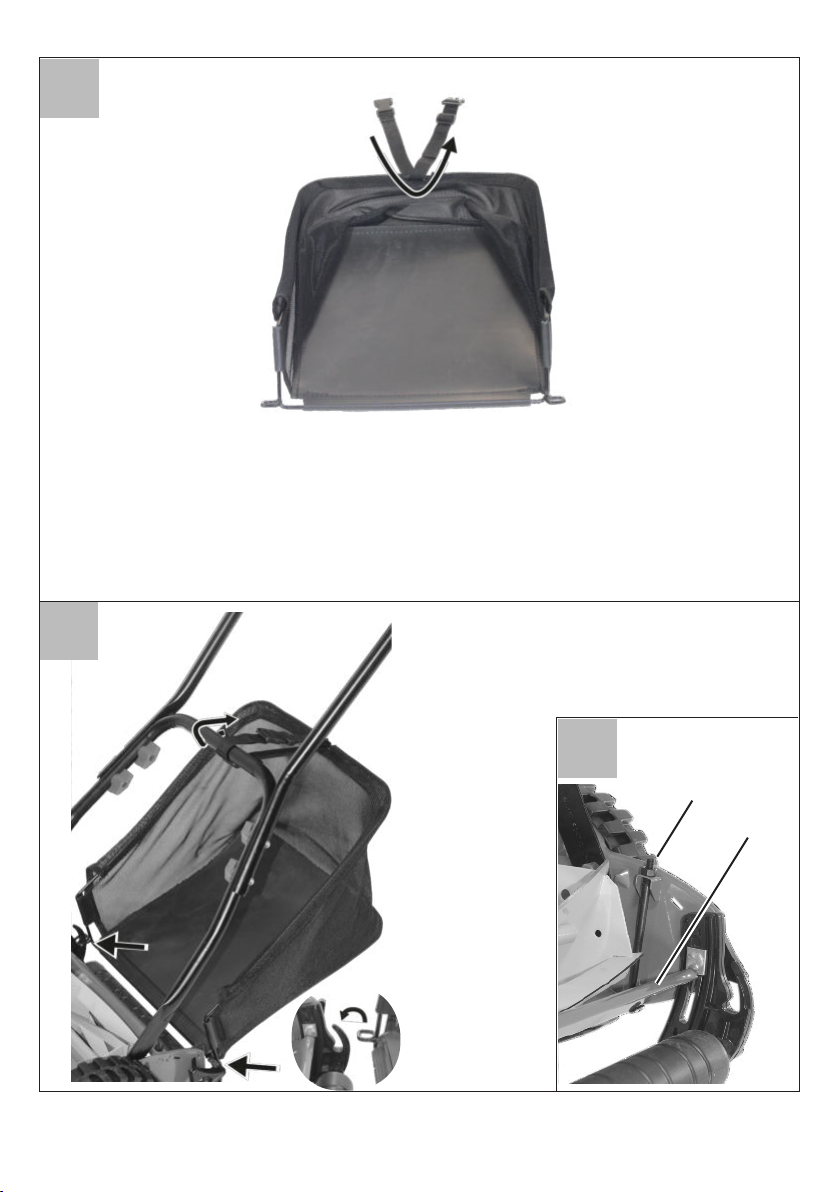

1. Hängen Sie den Grasfangsack in die dafür vorgesehenen Aufhängungen ein .

2. Befestigen Sie den Grasfangsack mit der Kette am Quer-

steg des Gri󰀨unterteils .

3. Zum Abnehmen/Entleeren des Grasfangsacks lösen Sie die Kette und hängen den Grasfangsack aus.

Page 8

Arbeitshinweise

Kontrollieren Sie das Gerät vor

jedem Gebrauch auf o󰀨ensichtliche

Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

Regelmäßiges Mähen regt die Graspanze

zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Arbeiten Sie an Hängen immer quer zum Hang.

• Wählen Sie für den ersten Schnitt in der Saison eine hohe Schnitthöhe und senken die Höhe bei den Folgeschnitten auf etwa 20 mm.

Schneidspalt einstellen

Die Messer der Spindelwalze müs-

sen nachgestellt werden, wenn das Gras nicht mehr gleichmäßig und sauber geschnitten wird. Drehen Sie die Muttern (12) rechts und links am Gerät in kleinen Schritten im Uhrzeigersinn, bis die Messer ähnlich einer Schere leicht über die untere Metallstrebe (13) schleifen.

Reinigung und Wartung

Lassen Sie Arbeiten, die nicht

in dieser Betriebsanleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden.

Tragen Sie beim Umgang mit dem

Messer Handschuhe. Gefahr von Schnittverletzungen.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Reinigung

Spritzen Sie das Gerät nicht mit

Wasser ab und reinigen Sie es

nicht unter ießendem Wasser.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.

• Entfernen Sie nach dem Mähen anhaf-

tende Panzenreste von den Rädern

und dem Messerbereich.

• Reiben Sie die Messerschneiden mit einem öligen Lappen ab oder sprühen Sie

diese mit einem Metall-Pegespray ein.

Lagerung

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.

Page 9

Entsorgung / Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

• Das Gerät gehört nicht in den Hausmüll. Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunst-

sto󰀨- und Metallteile können sortenrein

getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren Händler.

• Werfen Sie Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

Ersatzteile / Zubehör

Ersatzteile und Zubehör erhalten Sie unter

www.grizzly-service.eu.

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“).

Garantie

Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird. Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden. Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per

Sperrgut, Express oder mit sonstiger Sonderfracht eingeschickte Geräte werden nicht

angenommen.

Eine Entsorgung Ihres defekten eingesendeten Gerätes führen wir kostenlos durch.

Für dieses Gerät leisten wir 24 Monate Garantie. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Teile wie z.B. die Messerwalze oder die untere Metallstrebe unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen.

Page 10

Content

Intended Purpose ............................... 10

General description ............................ 10

Scope of Delivery ............................. 10

Functionality ..................................... 10

Summary ...........................................11

Technical Specications .....................11

Safety Instructions ..............................11

Symbols in the Instructions ...............11

Symbols on the device ...................... 11

General Safety Information ............... 11

Assembling the handle ...................... 12

Adjusting the cut height .................... 12

Assembling/emptying the

grass bag............................................. 12

Working Instructions .......................... 12

Adjusting the blade clearance........... 13

Cleaning and Maintenance ................ 13

Cleaning ........................................... 13

Storage ................................................ 13

Disposal / Environmental

Protection ............................................ 14

Replacement Parts ............................. 14

Guarantee ............................................ 14

Grizzly Service-Center ....................... 51

Before initial use, please read the

operating instructions carefully, in

order to avoid incorrect handling. Keep the instructions in a safe place and pass them on to any subsequent user so the information is available at all times.

Intended Purpose

The device is intended only for mowing

lawns and grass areas in the domestic domain. This equipment is not suitable for commercial use. Commercial use will invalidate the guarantee. The operator or user is responsible for

accidents or injury to other people or damage to their property.

The manufacturer shall not be liable for damages caused by improper use or incorrect operation.

General description

Scope of Delivery

Carefully unpack the appliance and check

that it is complete. Dispose of the packag-

ing material correctly.

- Mower

- Grass bag

- Top section of the handle

- Bottom section of the handle

- 2 central sections

- 6 screws

- 6 nuts

- Translation of the original instructions for use

Functionality

The lawn mower has a reel blade cylinder

containing 5 bow-shaped blades. Its cut-

ting height is innitely adjustable, and its wheels turn smoothly.

Read the sections below to learn more about each operating element’s function.

The illustration how to handle the ap-

pliance can be found on page 2-3.

Page 11

Summary

1 Bow handle

2 Rollers

3 Spindle cylinder with blade

4 Wheels 5 Wing screw for height adjust-

ment

6 Grass bag with chain

Technical Specications

Manual lawn mower.............. HRM 300-3

Serial number

............... 201801000001 - 201801001621

Blade width ................................. 300 mm

Number of blades ................................... 5

Weight ...............................approx. 6.4 kg

Safety Instructions

Symbols in the Instructions

Warning signs with information

for the prevention of injuries or damage property.

Mandatory signs (instead of the

exclamation mark, the command is explained) with information for the

prevention of damage.

Information signs with information for

better handling of the machine.

Symbols on the device

Caution!

Read the operating instructions

carefully.

Risk of injury from parts being

thrown up.

Keep nearby people away from the

mower

Caution – Regularly adjust the bla-

de clearance!

Caution – sharp cutting blade!

Keep feet and hands away. Risk of injury!

Caution! Risk of injury from rota-

ting blade cylinder. Keep hands

and feet outside of the openings when using the equipment!

Observe the assembly instructions

from the manual!

Blade width

General Safety Information

Observe the noise protection and

local regulations.

Caution: to avoid accidents and inju-

ries:

• Children and young people under the

age of 16 and people who are not familiar with these instructions must not work with the machine.

• Never turn the machine on when peo-

ple and particularly children or animals are nearby.

• People with motor disorders are not to operate the machine without supervision.

• Do not use the machine with bare feet

or when wearing open sandals. Only

run the machine at walking pace.

Page 12

• When working, ensure a rm foothold, particularly on slopes. Always

work across the slope, never up or downwards. Take particular care when changing the direction of travel on the

slope. Do not work on excessively steep

slopes.

• When switching the machine on, avoid feet or hands being trapped between

the moving blades and the xed parts

of the machine.

• Never carry the machine by the blade cylinder.

Caution! To avoid damaging the

machine and potential injury as a

consequence:

• Check the terrain on which the machine

is used and remove stones, sticks, wi-

res or other foreign bodies that may be picked up and ung outwards.

• Ensure that the machine is in a safe operating condition. Replace worn or damaged parts.

• Protect the machine from the e󰀨ects of

weathering (damp, frost).

Assembling the handle

Plug the top section of the handle into the two central sections and screw it in place with the screws.

2. Screw the central sections to the

bottom section of the handle

3. Fix the bottom section of the

handle to the equipment.

Loosen the wing screws on both

sides of the equipment and set the desired cut height. Ensure that

both axles are set to the same

height.

Set the cut height no lower than to

where the blade cylinder does not

touch the ground even where it is uneven.

Assembling/emptying the grass bag

1. Hang the grass bag in the brackets provided for this.

2. Fix the grass bag with the chain

on the crosspiece of the bottom section of the handle.

To take o󰀨 / empty the grass bag,

loosen the chain and unhook the grass bag.

Working Instructions

Before each use, check the ma-

chine for obvious defects, such as loose, worn or damaged parts. Check that all nuts, bolts and

screws are sitting rmly.

Regular mowing stimulates the stronger formation of leaves in the grass as well

as allowing weeds to die o󰀨 at the same

time. Thus, the lawn becomes thicker each time it is mowed and a lawn with even resilience is produced.

Adjusting the cut height

The cut height is innitely adjustable (14 – 47 mm) by changing the position of

the rollers:

• Run the machine at walking pace, in strips that are a straight as possible. For seamless mowing, the strips should always overlap by a few centimetres.

Page 13

• On slopes, always work across the

slope.

• For the rst cut of the season, choose

a high the cut height and reduce the height to around 20 mm for the subsequent cuts.

Adjusting the blade clearance

The spindle cylinder blades require

adjustment if the grass is no longer being cut evenly and cleanly. Turn the nuts (12) on the left and right of the equipment clockwise in small steps until the blades grind

easily over the bottom metal bar

(13) like a pair of scissors.

Cleaning and Maintenance

Have work that is not described

in these instructions carried out by one of our authorised customer service centres. Use only original components. The following states how damage to the trimmer and possible injury to people can be avoided.

Wear gloves when dealing with the

blades. Risk of cuts.

• Check covers and safety devices for

damage and check that these are sitting

correctly. Replace if necessary.

• Always keep the machine clean. For

cleaning, use a brush or cloth, but no cleaning agents or solvents.

• After mowing, remove any plant re-

mains stuck to the wheels and the blade area.

•

Rub the blades with an oil rag or spray them with a metal maintenance spray.

• Due to the special cutting geometry, the blade cylinder blades cannot be re-sharpened. If necessary, the blade cylinder and sub-blade must therefore

be replaced as a set. Have a special-

ist workshop carry out the installation of the blade cylinder.

Storage

• Keep the machine dry and out of

reach of children.

Disposal / Environmental Protection

Recycle the device, accessories and packaging in an environmentally friendly manner.

• Machines do not belong in domestic waste. Take the machine to a recycling point. The plastic and metal components used can be separated

by type and therefore recycled. Ask your dealer about this.

• Do not dispose of cut grass in the dustbin; use it for composting or spread it as

a mulch layer under shrubs and trees.

Replacement Parts

Cleaning

Neither hose down nor use running

water to clean the mower.

Spare parts and accessories can be

obtained at

www.grizzly-service.eu

If you do not have internet access, please

contact the Service Centre via telephone (see “Service-Center”)

Page 14

Guarantee

We guarantee this equipment for 24 months. The guarantee does not include damages

caused by natural wear, overloading or

improper use. Certain parts, e.g. such as the spindle cylinder or the bottom metal bar, are subject to normal wear and not

covered by the guarantee.

The guarantee is also subject to observance of the cleaning and maintenance

instructions specied in the operating instructions. Damages caused by material or manufacturing defects will be rectied free of charge by replacement or repair.

This is conditional upon the equipment being returned to the dealer undismantled and with proof of purchase and guarantee.

Repairs not covered by the guarantee can be performed by our service centre for a

charge. Our service centre will be pleased

to issue a quotation for you. We can handle only equipment sent with su󰀩cient packaging and postage.

Caution: In the case of a complaint or for

servicing, please submit your equipment

to our service address in clean condition and with an indication of the defect.

Equipment sent carriage forward by bulky goods, express or other special freight will not be accepted.

Defective units returned to us will be disposed of for free.

Page 15

Sommaire

Utilisation ............................................ 15

Description générale .......................... 15

Etendue de la livraison ..................... 15

Description du fonctionnement ........ 15

Aperçu .............................................. 16

Caractéristiques techniques ............. 16

Consignes de sécurité ....................... 16

Symboles utilisés dans le mode

d’emploi ............................................ 16

Pictogrammes sur l’appareil ............. 16

Consignes de sécurité générales ..... 16

Monter la poignée ............................... 17

Régler la hauteur de coupe ............... 17

Consignes de travail .......................... 18

Régler le jeu de coupe ....................... 18

Nettoyage et entretien ........................ 18

Nettoyage ......................................... 18

Rangement .......................................... 19

Evacuation/Protection de

l’environnement .................................. 19

Pièces de rechange ............................ 19

Garantie ............................................... 19

Grizzly Service-Center ....................... 51

Avant la première mise en service,

veuillez lire attentivement ces instructions d’utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les utilisateurs

suivants an que les informations se

trouvent constamment à disposition.

Utilisation

La tondeuse est uniquement destinée

à tondre des gazons et pelouses dans

le secteur privé. Cet appareil n’est pas adapté à une utilisation industrielle. Toute utilisation industrielle met n à la garantie.

L’utilisateur est responsable des accidents

ou dommages causés à d’autres personnes ou à leur propriété.

Le fabricant n’est pas responsable des

dommages résultant d’une utilisation non conforme de la tondeuse aux ns prévue

ou d’une fausse commande.

Description générale

Etendue de la livraison

Déballez l’appareil et vériez que la livraison est complète. Evacuez le matériel

d’emballage comme il se doit.

- Tondeuse

- Sac récupérateur d’herbe

- Partie supérieure de poignée

- Partie inférieure de poignée

- 2 parties centrales

- 6 vis

- 6 écrous

- Traduction de la notice d’utilisation originale

Description du fonctionnement

La tondeuse à gazon possède un arbre

porte-lames à rouleaux avec 5 lames vibrantes. De plus l’appareil est réglable en

hauteur de manière continue et dispose de roues facilement manœuvrables. Veuillez trouver la fonction des dispositifs de commande dans les descriptions suivantes.

Vous trouverez en pages 2-3 un

croquis explicatif des organes de

service les plus importants.

Page 16

Aperçu

1 poignée en arceau

2 roulettes 3 rouleau porte-broche avec lame 4 roues 5 vis à croisillon pour réglage de la

hauteur

6 sac récupérateur d‘herbe avec

chaîne

Caractéristiques techniques

Tondeuse à gazon ................ HRM 300-3

Numéro de série

................ 201801000001 - 201801001621

Largeur de lame ......................... 300 mm

Nombre de lames ................................... 5

Poids..................................environ. 6,4 kg

Consignes de sécurité

Symboles utilisés dans le mode d’emploi

Symbole de danger et indications

relatives à la prévention de dommages corporels ou matériels.

Symbole d’interdiction (l’interdic-

tion est précisée à la place des

guillemets) et indications relatives

à la prévention de dommages.

Symboles de remarque et infor-

mations permettant une meilleure

utilisation de l‘appareil.

Pictogrammes sur l’appareil

Achtung!

Lisez la notice d‘utilisation.

Risque de blessure par les parti-

cules éjectées de la coupe.

Tenir les personnes à distance du

faucheur.

Attention - régler régulièrement le

jeu de coupe !

Attention ! Lames de coupe acé-

rées ! Tenir à distance les pieds et

les mains. Risque de blessure!

Attention ! Risque de blessure en

raison de la rotation de l‘arbre porte-lames ! Lors de l‘utilisation, tenir

les mains et les pieds à distance

des ouvertures de l‘appareil.

Respecter les instructions de mon-

tage de la notice !

Largeur du couteau

Consignes de sécurité générales

Tenez compte de la protection

contre le bruit et des prescriptions locales.

Précaution : Voici comment éviter

des accidents et des blessures :

Page 17

• Les enfants et les adolescents de moins de 16 ans ainsi que les personnes qui ne se sont pas familiari-

sées avec le présent mode d’emploi

n’ont pas le droit d’utiliser cette tondeuse.

• N’utilisez jamais la tondeuse lorsque des personnes, des enfants plus

particulièrement, ou des animaux se trouvent à proximité.

• Les personnes atteintes de troubles

moteurs n‘ont pas le droit de mettre la tondeuse en marche sans la présence

d’une personne accompagnatrice.

• N’utilisez pas la tondeuse si vous êtes pieds nus ou si vous portez des

chaussures ouvertes. Ne déplacez la

tondeuse qu’en marche lente.

• Veillez à une bonne stabilité lorsque

vous utilisez la tondeuse, notamment sur les pentes. Travaillez toujours transversalement à la pente, ne descendez jamais des pentes et ne grimpez jamais de côtes. Faites plus particulièrement attention lorsque vous changez le sens de la marche. Ne travaillez pas en des endroits particulièrement pentus.

• Lorsque vous réglez la tondeuse, évitez de coincer vos pieds ou vos mains

entre les couteaux mobiles et les composants xes de la tondeuse.

• Ne portez jamais votre tondeuse au

niveau du rouleau à couteaux.

Précaution ! Voici comment éviter

des dommages sur l’appareil et

d’éventuels dommages personnels en résultant :

• Veillez à ce que la tondeuse soit en

état de fonctionnement sûr. Remplacez les composants usés ou endommagés.

• Protégez la tondeuse contre les inuences atmosphériques (humidité,

rouille).

Monter la poignée

Placez la partie supérieure de la poignée sur les deux parties cen-

trales et vissez-la avec les vis.

2. Vissez les parties centrales à la

partie inférieure de la poignée.

3. Fixez la partie inférieure de la

poignée à l‘appareil.

Régler la hauteur de coupe

Il est possible de régler la hauteur de coupe de manière continue en modiant la

position des roulettes (14 - 47 mm):

Desserrez les vis à croisillon sur

les deux côtés de l‘appareil et réglez la hauteur de coupe souhaitée. Faites bien attention à ce que les deux axes soient réglés à la

même hauteur.

La hauteur de coupe réglée doit

être telle que le rouleau à cou-

teaux ne touche pas le sol, même en cas d’irrégularités.

Monter/vider le sac récupérateur d’herbe

• Contrôlez le terrain sur lequel la ton-

deuse doit être utilisée et retirez les pierres, branches, ls de fer et autres corps étrangers pouvant être entraînés et éjectés par la tondeuse.

1. Accrochez le sac récupérateur d‘herbe dans les suspensions prévues à cet e󰀨et.

2. Fixez le sac récupérateur d‘herbe avec la chaîne à la

Page 18

barre transversale de la partie

inférieure de poignée.

3. Pour enlever / vider le sac

récupérateur d‘herbe, desserrez la chaîne et décrochez le sac récupérateur d‘herbe.

Consignes de travail

Avant chaque utilisation, contrôlez

si la tondeuse présente des vices apparents comme des éléments détachés, usés ou endommagés. Vériez la bonne tenue de tous les écrous, boulons et vis.

Une tonte e󰀨ectuée régulièrement incite

l’herbe à former davantage de pousses mais permet aussi en même temps de

détruire les mauvaises herbes. C’est pourquoi la pelouse se densie après chaque tonte et donne une surface régulière pouvant être sollicitée.

• Déplacez la tondeuse en marche

lente si possible en bandes droites. Pour que la tonte soit correcte, les bandes devraient toujours se chevaucher sur quelques centimètres.

• Travaillez toujours perpendiculaire-

ment aux pentes.

• Pour la première tonte de la saison, choisissez une hauteur de coupe haute et diminuez la hauteur à environ 20 mm lors des coupes suivantes.

Régler le jeu de coupe

Lorsque l‘herbe n‘est plus coupée

régulièrement et proprement, il faut régler les lames du rouleau por-

te-broche. Tournez doucement dans le sens

des aiguilles d‘une montre les écrous (12) situés à droite et à gau-

che de l‘appareil jusqu‘à ce que les lames, comme avec des ciseaux, soient légèrement à portée de l‘étai de métal inférieur (13).

Nettoyage et entretien

Conez les travaux qui ne gurent

pas dans le présent mode d‘emploi à un service après-vente autorisé par nos soins. N’utilisez que des pièces d’origine. Vous évitez ainsi d‘endommager l‘appareil et les éventuelles conséquences pouvant a󰀨ecter les personnes.

Portez des gants pour manipuler le

couteau. Il y a un risque de blessure par coupure.

• Contrôlez les recouvrements et les dispositifs de protection quant à la

présence d’endommagements et leur bonne tenue. Si cela est nécessaire,

remplacez-les.

Nettoyage

N’arrosez pas l’appareil avec de

l’eau et ne le nettoyez pas non

plus sous de l’eau coulante.

• Tenez la tondeuse toujours à l’état

propre. Pour le nettoyage, servez-vous d’une brosse ou d’un chi󰀨on mais pas de produits de nettoyage ou de sol-

vants.

• Après la tonte. Retirez les restes de

végétaux se trouvant entre les roues et la zone des couteaux.

• Frottez le tranchant des couteaux avec un chi󰀨on imbibé d’huile ou vaporisez-le avec un spray d’entretien pour métal.

Page 19

Rangement

• Rangez votre tondeuse au sec et hors

de la portée de main des enfants.

Evacuation/Protection de l’environnement

Remettez l’appareil, les accessoires et l’emballage à une collecte en vue de leur

recyclage écologique.

• Les appareils ne doivent pas être

jetés à la poubelle des déchets domestiques. Remettez l’appareil à un

centre de recyclage. Les éléments en matière plastique et en métal peuvent être triés et ainsi remis à un centre de recyclage. A ce sujet, renseignez-vous

auprès de votre revendeur.

• Ne jetez pas l’herbe de la tonte à la

poubelle ; compostez-la ou répandez-

la sous vos arbres et bosquets.

Pièces de rechange

Vous obtiendrez des pièces de

rechange à l’adresse

www.grizzly-service.eu

Si vous ne disposez d’aucun accès Inter-

net, veuillez téléphoner au centre de SAV

(voir «Service-Center»).

Garantie

Cet appareil bénécie de 24 mois de garantie. Les dommages qui sont dus à une usure naturelle, à une surcharge ou à un manie-

ment incorrect, sont exclus de la garantie. Certaines pièces déterminées comme par exemple le rouleau porte-broche ou l‘étai de métal inférieur subissent une usure normale et sont exclues de la garantie.

En outre, pour que la garantie joue, il faut

que les instructions indiquées dans la notice d‘utilisation et concernant le nettoyage et la maintenance aient été respectées. Les dégâts qui sont dus à un défaut de matériel ou à une erreur du fabricant, sont éliminés gratuitement par remplacement ou réparation. Pour ce faire, il faut que l‘appareil soit renvoyé, non démonté, accompagné de la preuve d‘achat et de

garantie du commerçant. Vous pouvez, contre paiement, faire exécuter par notre service après-vente, des

réparations qui ne sont pas couvertes

par la garantie. Notre service après-vente vous enverra volontiers un devis estimatif. Nous ne pouvons travailler que sur des

appareils qui ont été emballés correctement et su󰀩samment a󰀨ranchis. Attention : En cas de réclamation ou de réparation, veuillez livrer votre appareil nettoyé et avec une note indiquant le défaut, à notre adresse de service après-

vente. Les appareils envoyés en port dû - comme marchandises encombrantes, en exprès ou par envoi spécial ne sont pas acceptés..

Nous exécutons gratuitement l‘élimination des déchets de vos appareils renvoyés défectueux.

Page 20

Inhoud

Gebruiksdoeleinde ............................. 20

Algemene beschrijving ...................... 20

Omvang van de levering .................. 20

Beschrijving van de werking ............ 20

Overzicht ............................................. 21

Technische gegevens ........................ 21

Veiligheidsinstructies......................... 21

Symbolen in de handleiding ............. 21

Pictogrammen/opschriften op het

apparaat ........................................... 21

Algemene veiligheidsinstructies ....... 21

Handgreep monteren ......................... 22

Maaihoogte instellen .......................... 22

Grasvangzak monteren/ledigen ........ 22

Werkwijze ............................................ 23

Maaispleet instellen............................ 23

Reiniging en onderhoud .................... 23

Reiniging .......................................... 23

Opslag ................................................. 24

Afvalverwerking/

milieubescherming ............................. 24

Reserveonderdelen ............................ 24

Garantie ............................................... 24

Grizzly Service-Center ....................... 51

Gelieve vóór de eerste ingebruik-

name de gebruiksaanwijzing aandachtig door te nemen om een foutieve hantering te vermijden. Bewaar de handleiding goed en geef ze aan iedere volgende gebruiker door, opdat de informatie te allen tijde ter beschikking staat.

Gebruiksdoeleinde

Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijke kring bestemd. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie. De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom. De fabrikant is niet aansprakelijk voor beschadigingen, die door een niet-doelmatig gebruik of een foutieve bediening veroorzaakt werden

Algemene beschrijving

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

- Maaimachine

- Grasvangzak

- Bovenste gedeelte handgreep

- Onderste gedeelte handgreep

- 2 middenstukken

- 6 schroeven

- 6 moere

- Vertaling van de originele

gebruiksaanwijzing

Beschrijving van de werking

De handgazonmaaier bezit een spilmessenwals met 5 gedraaide messen. Bijkomend is het apparaat traploos in de hoogte verstelbaar en heeft het gemakkelijk te bedienen wielen.

Page 21

Voor de functie van de bedieningsonderdelen verwijzen wij naar de hierna volgende beschrijvingen.

De afbeeldingen voor de bediening

en het onderhoud vindt u op de zijden 2 - 3.

Overzicht

1 Beugelgreep 2 Looprollen 3 Spilwals met mes 4 Wielen 5 Knevelschroef voor de hoogte-

verstelling

6 Grasvangzak met ketting

Technische gegevens

Handgrasmaaier ................... HRM 300-3

Serienummer

................ 201801000001 - 201801001621

Mesbreedte

Aantal messen ........................................ 5

Gewicht......................................ca. 6,4 kg

................................. 300 mm

Veiligheidsinstructies

Symbolen in de handleiding

Aanwijzingsteken met informatie

voor een betere omgang met het apparaat.

Pictogrammen/opschriften op het apparaat

Opgelet!

Neem de gebruiksaanwijzing aan-

dachtig door.

Gevaar voor verwondingen door

weggeslingerde onderdelen.

Omstanders op een veilige afstand

tot de maaier houden.

Opgelet – maaispleet regelmatig

instellen!

Opgepast – scherpe snoeimessen!

Voeten en handen op een veilige afstand houden. Gevaar voor verwondingen!

Opgelet! Gevaar voor verwondingen door roterende messenwals! Bij het gebruik van het apparaat handen en voeten buiten de openingen houden.

In de handleiding vermelde monta-

ge-instructies in acht nemen!

Gevaarsymbolen met gegevens

ter preventie van lichamelijke letsels en materiële schade.

Gebodsteken (in plaats van het

uitroepingsteken is het gebod toegelicht) met gegevens ter preventie van beschadigingen.

Mesbreedte

Algemene veiligheidsinstructies

Let op de geluidswering en lokale

voorschriften.

Opgepast: zo vermijdt u ongevallen

en verwondingen:

Page 22

• Kinderen en jongeren met een leeftijd van minder dan 16 jaar alsook personen, die met deze handleiding niet vertrouwd zijn, mogen niet met het apparaat werken.

• Gebruik het apparaat nooit terwijl er zich personen, in het bijzonder kinderen, of dieren in de nabijheid bevinden.

•

Personen met een motorische handicap mogen het apparaat nooit zonder begeleidende persoon in gebruik nemen.

• Gebruik het apparaat niet als u bloots-

voets stapt of open sandalen draagt. Bestuur het apparaat enkel op staptempo.

• Let bij het werken en in het bijzonder

op hellingen op stabiliteit. Werk altijd haaks op de helling, nooit op- of neerwaarts. Wees uiterst voorzichtig wanneer u op een helling van rijdrichting verandert. Werk niet aan overdreven steile hellingen.

• Vermijd bij de instelling van het ap-

paraat dat voeten of handen tussen de beweegbare messen en de vaststaande onderdelen van het apparaat vastgeklemd worden.

• Draag het apparaat nooit aan de mes-

senwals.

Opgepast! Zo vermijdt u schade

aan het apparaat en eventueel daaruit voortvloeiende, lichamelijke letsels:

• Controleer het terrein, waar het ap-

paraat gebruikt wordt, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd kunnen worden.

• Zorg ervoor dat het apparaat zich in

een veilige werktoestand bevindt. Wissel versleten of beschadigde onderdelen uit.

• Bescherm het apparaat tegen weersinvloeden (vochtigheid, vorst).

Handgreep monteren

1. Speld het bovenste gedeelte van de handgreep op de beide middenstukken en schroef het met de schroeven vast.

2. Schroef de middenstukken aan het onderste gedeelte van de handgreep.

3. Bevestig het onderste gedeelte van de handgreep aan het apparaat.

Maaihoogte instellen

De maaihoogte kan door een positiewijziging van de looprollen traploos ingesteld worden ( 14 - 47 mm ):

Draai de knevelschroeven aan

beide zijden van het apparaat los en stel de gewenste maaihoogte in. Let erop dat beide assen op dezelfde hoogte ingesteld zijn.

De maaihoogte mag slechts zo diep

ingesteld worden, dat de messen-

wals ook bij one󰀨enheden de grond

niet raakt.

Grasvangzak monteren/ ledigen

1. Haak de grasvangzak in de daarvoor bestemde ophangingen vast.

2. Bevestig de grasvangzak met de ketting aan de dwarsbalk van het onderste gedeelte van de handgreep.

3. Om de grasvangzak af te nemen/te ledigen maakt u de ketting los en haakt u de grasvangzak uit

Page 23

Werkwijze

Controleer het apparaat telkens vóór

gebruik op klaarblijkelijke tekortkomingen, zoals losse, versleten of beschadigde onderdelen. Kijk de vaste zitting van alle moeren, bouten en schroeven na.

Door regelmatig te maaien, wordt de grasplant tot een versterkte vorming van bladeren aangemoedigd, maar wordt onkruid tegelijkertijd afsterven. Daarom wordt het gazon telkens na het maaien dichter en ontstaat er een gelijkmatig belastbaar gazon.

• Leid het apparaat op staptempo in zo recht mogelijke vlakken. Om volledig te maaien, dienen de vlakken elkaar altijd enkele centimeters te overlappen.

• Werk altijd haaks om de helling.

• Kies voor de eerste stap tijdens het

seizoen een hoge maaihoogte en laat de hoogte bij de daaropvolgende stappen tot ongeveer 20 mm dalen.

Reiniging en onderhoud

Laat werkzaamheden, die niet in

deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen. Zo vermijdt u schade aan het apparaat en eventueel daaruit voortvloeiende lichamelijke letsels.

Draag bij de omgang met het mes

handschoenen. Er bestaat gevaar voor verwondingen door snijdwonden.

•

Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel uit.

Reiniging

Spuit het apparaat niet met water

af en reinig het niet onder stromend water.

Maaispleet instellen

De messen van de spilwals moe-

ten bijgesteld worden wanneer het gras niet meer gelijkmatig en zuiver gemaaid wordt. Draai de moeren (12) rechts en links aan het apparaat in kleine stappen in de richting van de wijzers van de klok totdat de messen zoals een schaar lichtjes over de onderste metalen schoor (13) slepen.

• Houd het apparaat steeds netjes. Gebruik voor de reiniging een borstel of een doekje, maar geen reinigings- c.q. oplosmiddelen.

• Verwijder na het maaien vastklevende resten van planten van de wielen en van het bereik van de messen.

• Wrijf de messneden met een olieachtig doekje af of spuit ze met een me-

taalonderhoudende spray in

Opslag

• Bewaar het apparaat droog en buiten

het bereik van kinderen.

Page 24

Afvalverwerking/ milieubescherming

• Machines horen niet thuis bij huishoudelijk afval. Geef het apparaat in een recyclagepark af. De gebruikte onderdelen in kunststof en metaal kunnen gescheiden per type gescheiden worden en zodoende op een inzamelpunt afgegeven worden. In geval van vragen staat uw handelaar u ter beschikking.

• Werp gemaaid gras niet in de vuilnisbak, maar laat het composteren of verdeel het als strooisellaag onder struiken en bomen

Reserveonderdelen

Reserveonderdelen en accessoires

verkrijgt u op

www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“).

Beschadigingen die door produktie of materiaalfouten ontstaan zijn, worden kostenloos door vervangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koop- en garantiebewijs aan ons servicecenter wordt overhandigd. U kunt reparaties die niet onder de garantie vallen, tegen betaling laten uitvoeren door ons servicecenter. Zij brengen graag eerst een o󰀨erte uit.Wij bewerken alleen apparaten die, voldoende zijn verpakt en voldoende gefrankeerd worden opgestuurd. Wij kunnen apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toegezonden werden. Opgelet: Gelieve uw apparaat ingeval van een klacht of onderhoud gereinigd en met aan opmerking over het defect naar ons servce-adres.

Ongefrankeerde – oningepakt, express of andere speciale zendingen – toegezonden machines worden niet aange-

nomen. De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Garantie

Wij geven 24 maanden garantie op dit product. Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen niet onder de garantie. Bepaalde bouwelementen, zoals bijvoorbeeld de spilwals, onderste metalen schoor, zijn onderhevig aan slijtage en vallen niet onder de garantie. Voorwaarde voor de garantie is bovendien, dat de in de gebruiksaanwijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.

Page 25

Indice

Campi d’impiego ................................. 25

Descrizione generale.......................... 25

Contenuto della confezione ............. 25

Descrizione del funzionamento ........ 25

Panoramica ...................................... 26

Dati tecnici .......................................... 26

Indicazioni di sicurezza...................... 26

Simboli nelle istruzioni .................... 26

Simboli graci

sull’apparecchio ............................... 26

Indicazioni di sicurezza

generali ............................................ 26

Montare l’impugnatura ....................... 27

Regolare l’altezza di taglio................. 27

Montare/svuotare il cesto di

raccolta dell’erba ................................ 27

Primo montaggio .............................. 27

Indicazioni di lavoro ........................... 28

Regolazione del gioco tra i taglienti . 28

Pulizia e manutenzione ...................... 28

Pulizia .............................................. 28

Stoccaggio .......................................... 28

Smaltimento/tutela dell’ambiente ..... 29

Pezzi di ricambio / Accessori ............ 29

Garanzia .............................................. 29

Grizzly Service-Center ....................... 51

Si prega di leggere con attenzione

le presenti istruzioni per l’uso la prima volta che si usa l’apparecchio. Conservare con cura il presente manuale d’uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l’apparecchio

Campi d’impiego

L’apparecchio è destinato alla rasatura di prati e superci erbose nel settore domestico. Questo apparecchio non è adatto per l’uso industriale. In caso di un impiego per uso industriale decade la garanzia. L’utilizzatore o utente è responsabile per eventuali incidenti o danni ad altre persone o alla proprietà delle medesime. Il fabbricante declina ogni responsabilità per danni causati da un uso improprio o da un comando errato.

Descrizione generale

Contenuto della confezione

Rimuovere l’apparecchio dalla confezione e controllare se è completo. Smaltire il materiale di imballaggio secondo le disposizioni.

- Tagliaerba

- Cesto di raccolta dell’erba

- Parte superiore dell’impugnatura

- Parte inferiore dell’impugnatura

- 2 elementi centrali

- 6 viti

- 6 dadi

- Traduzione delle istruzioni per l’uso in originale

Descrizione del funzionamento

Il tagliaerba è dotato di un cilindro a coltelli con 5 lame arcuate. Inoltre l’apparecchio ha una regolazione dell’altezza continua ed è dotato di ruote facili da manovrare. La funzione delle parti di comando è riportata sulle seguenti descrizioni. .

Troverete le gure relative all’uso

ed alla manutenzione nel lato 2-3.

Page 26

Panoramica

1 Impugnatura 2 Rullo posteriore 3 Cilindro a lame 4 Ruote 5 Vite con traversino per la

regolazione dell’altezza

6 Cesto di raccolta dell’erba con

catena

Dati tecnici

Tagliaerba .............................. HRM 300-3

Numero di serie

............... 201801000001 - 201801001621

Larghezza lama .......................... 300 mm

Numero di lame ...................................... 5

Peso ..........................................ca. 6,4 kg

Indicazioni di sicurezza

Simboli nelle istruzioni

Simboli di pericolo con indica-

zioni relative alla prevenzione di danni a persone o cose.

Leggere attentamente le istruzioni

d’uso.

Pericolo di lesioni a causa di parti

catapultate.

Tenere lontane le persone dal to-

saerba

Attenzione – impostare rego-

larmente il gioco tra i taglienti!

Attenzione – Lame da taglio a󰀩-

late! Tenere lontani piedi e mani. Pericolo di lesioni!

Attenzione! Pericolo di lesioni a causa del cilindro portalame rotante! Tenere mani e piedi fuori dalle aperture durante l’impiego dell‘apparecchio.

Osservare le indicazioni per il

montaggio delle istruzioni d‘uso!

Larghezza lame

Indicazioni di sicurezza generali

Simboli di divieto (al posto del

punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzioni di danni.

Simboli di avvertenza con informa-

zioni per un uso migliore dell’apparecchio.

Simboli graci sull’apparecchio

Attenzione!

Osservare disposizioni antirumore

e le norme locali.

Attenzione: in questo modo si evita-

no incidenti e lesioni:

• Bambini e adolescenti sotto i 16 anni e persone che non hanno familiarizzato con le presenti istruzioni, non devono lavorare con l’apparecchio.

• Non impiegare mai l’apparecchio quando in presenza di persone, in particolare bambini o animali nelle vicinanze.

Page 27

• Persone con disturbi motori non devono mettere in funzione l’apparecchio senza un accompagnatore.

• Non usare l’apparecchio scalzi o con

sandali aperti. Condurre l’apparecchio con passo cadenzato.

• Durante il lavoro fare attenzione che

l’apparecchio abbia una posizione stabile, soprattutto sui pendii. Lavorare sempre trasversalmente al pendio, mai su e giù. Procedere con particolare cautela quando si inverte la direzione sul pendio. Non lavorare sui pendii eccessivamente ripidi.

• Durante l’impostazione dell’apparec-

chio, evitare che mani e piedi vengano intrappolati tra le lame mobili e le

parti sse dell’apparecchio.

• Non trasportare mai l’apparecchio dal

cilindro.

Attenzione! In questo modo si

evitano danneggiamento all’apparecchio ed eventuali danni consequenziali a persone:

• Controllare l’area nella quale viene

impiegato l’apparecchio e rimuovere

pietre, bastoncini, li metallici o altri

corpi estranei che potrebbero essere catturati e catapultati.

• Assicurarci che l’apparecchio si trovi

in condizioni di lavoro sicure. Sostituire parti logorate o danneggiate.

• Proteggere l’apparecchio dagli agenti

atmosferici (umidità, gelo).

2. Fissare gli elementi centrali alla parte inferiore dell’impugnatura.

3. Fissare la parte inferiore

Regolare l’altezza di taglio

L’altezza di taglio può essere regolata mo-

dicando la posizione del rullo

( 14 - 47 mm ):

allentare la vite con traversino su

entrambi i lati del rasaerba e impostare l’altezza di taglio desiderata. Accertarsi che i due assi siano regolati alla stessa altezza.

Per adattare il manico all’altezza

individuale, le traverse intermedie possono essere avvitate in due posizioni.

Montare/svuotare il cesto di raccolta dell’erba

1. Attaccare il cesto di raccolta dell’erba nelle corrispondenti sospensioni.

2. Fissare il cesto di raccolta con la catena all’elemento trasversale della parte inferiore dell’impugnatura.

3. Per staccare/svuotare il cesto di raccolta, sganciare la catena e rimuovere il cesto.

Indicazioni di lavoro

Montare l’impugnatura

1. Inserire la parte superiore dell’impugnatura nei due elementi

centrali e ssarla mediante viti

fornite in dotazione.

Prima dell’uso controllare l’apparec-

chio per vericare l’eventuale presenza di difetti evidenti come parti allentate, consumate o danneggiate. Controllare la corretta sede di tutti i dadi, bulloni e viti.

Page 28

Una rasatura regolare stimola una for-

mazione ra󰀨orzata di foglie dell’erba, e al

contempo causa la distruzione di erbacce.

Per questo motivo il prato diventa più tto

dopo ogni processo di rasatura e si ottiene un prato omogeneo.

• Condurre l’apparecchio con passo cadenzato possibilmente lungo percorsi lineari. Per una rasatura omogenea le corsie dovrebbero essere sempre appena sovrapposte di alcuni centimetri.

• Lavorare solo trasversalmente ai pendii.

• Selezionare per la prima fase della stagione un’altezza di taglio superiore e abbassare l’altezza nelle fasi successive a circa 20 mm.

Regolazione del gioco tra i taglienti

Le lame del rullo devono essere

regolate nel momento in cui l’erba non viene tagliata in modo uniforme e regolare.

Girare in senso orario e a piccoli

scatti i dadi (12) posti a destra e a

sinistra della falciatrice, no a che

le lame vengono livellate sul sostegno metallico inferiore (13) come una forbice.

Indossare guanti di protezione du-

rante la manipolazione della lama. Pericolo di ferite da taglio.

• Controllare le coperture e i dispositivi di

protezione per vericare la presenza di

eventuali danneggiamenti e la corretta sede. Eventualmente provvedere alla sostituzione dei medesimi.

Pulizia

Non spruzzare l’apparecchio con

acqua e non pulirlo sotto acqua corrente.

• Tenere l’apparecchio sempre pulito. Per la pulizia usare una spazzola o un panno, ma non detergenti o solventi.

• Dopo la rasatura rimuovere residui di piante aderenti dalle ruote e dalla zona lame.

• Pulire le lame dei coltelli con un panno oleoso oppure spruzzare uno

spray per la cura del metallo..

Stoccaggio

•

Conservare l’apparecchio in un luogo asciutto e fuori dalla portata di bambini.

Smaltimento/tutela dell’ambiente

Pulizia e manutenzione

I lavori non descritti nelle se-

guenti istruzioni devono essere eseguiti da un centro servizio clienti da noi autorizzato. Usare solo parti originali. In questo modo si evitano danni all’apparecchio ed eventuali danni consequenziali a persone.

Smaltire l’apparecchio, gli accessori e l’imballaggio nelle sedi di riciclaggio

• Apparecchi non devono essere smaltiti insieme ai riuti domestici. Consegnare l’apparecchio ad una sede di riciclaggio. Le parti di plastica e di metallo utilizzate possono essere

smaltite nella raccolta di󰀨erenziata e

quindi riciclate. A tale proposito chiedere informazioni al nostro centro di assistenza.

Page 29

• L’erba tagliata non deve essere introdotta nel cassonetto, ma nel composto oppure distribuita come strato di pacciame sotto ai cespugli e gli alberi

Pezzi di ricambio / Accessori

È possibile ordinare pezzi di ricambio e

accessori all’indirizzo

www.grizzly-service.eu

Se non si dispone di una connessione Internet, contattare telefonicamente il centro di assistenza (vedere “Service-Center”).

Garanzia

L’apparecchio è coperto da garanzia di 24 mesi. L’apparecchio è coperto da garanzia di 24 mesi. Per l’impiego industriale e apparecchi sostituiti, la garanzia ha un periodo di validità inferiore. La garanzia non copre eventuali danni riconducibili al normale utilizzo del prodotto, al sovraccarico o all’impiego scorretto. Determinati componenti, come ad esempio il cilindro girevole, sostegno metallico inferiore, sono soggetti a normale usura e non sono dunque coperti dalla garanzia. Presupposto essenziale per la concessione della garanzia è che vengano inoltre osservate le istruzioni per la pulizia e la manutenzione riportate nel manuale. I danni legati ad errori di produzione o ai materiali verranno risarciti attraverso la fornitura di ricambi o la riparazione, a patto che il prodotto venga riconsegnato al rivenditore assemblato e unitamente

allo scontrino di acquisto e al certicato di

garanzia.

Eventuali riparazioni non coperte dalla garanzia potranno essere eseguite dal nostro centro di assistenza a pagamento. Il nostro centro di assistenza sarà lieto di presentarvi un preventivo dei costi di riparazione. Verranno eseguiti interventi esclusivamente sui prodotti inviati in un imballo

adeguato e correttamente a󰀨rancati.

Attenzione: in caso di reclamo o di intervento di assistenza, si prega di inviare il prodotto pulito e con un’indicazione del difetto all’indirizzo del centro di assistenza.

I prodotti inviati in porto assegnato – come merce ingombrante, per posta espressa o come spedizione speciale –, non verranno accettati

Lo smaltimento degli apparecchio difettosi

consegnati viene e󰀨ettuato gratuitamente.

Page 30

Spis tresci

Przeznaczenie ..................................... 30

Opis ogólny ......................................... 30

Zawartość opakowania .................... 30

Opis działania .................................. 30

Przegląd ........................................... 31

Dane techniczne ................................. 31

Zasady bezpieczeństwa ..................... 31

Symbole w instrukcji obsługi ............ 31

Symbole na urządzeniu ................... 31

Ogólne zasady bezpieczeństwa ...... 31

Montaż uchwytu .................................. 32

Regulacja wysokości cięcia .............. 32

Montaż i opróżnianie koszta na

skoszoną trawę ................................... 32

Pierwszy montaż .............................. 32

Wskazówki dotyczące pracy z

urządzeniem ........................................ 33

Regulacja odstępu noży .................... 33

Czyszczenie i konserwacja ................ 33

Czyszczenie ..................................... 33

Przechowywanie ................................. 34

Utylizacja i ochrona środowiska ....... 34

Części zamienne / Wyposażenie

dodatkowe ........................................... 34

Gwarancja ........................................... 34

Grizzly Service-Center ....................... 51

Przed pierwszym uruchomieniem

urządzenia uważnie przeczytaj tę instrukcję obsługi. Przechowuj tę instrukcję w dobrze zabezpieczonym miejscu i przekazuj ją każdemu kolejnemu właścicielowi urządzenia, aby zawarte w niej informacje były zawsze dostępne dla osób używających urządzenia..

Przeznaczenie

Urządzenie jest przeznaczone wyłącznie

do koszenia muraw i trawników w otocze-

niu domów mieszkalnych. To urządzenie nie jest przeznaczone do zastosowania komercyjnego. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Osoba obsługująca urządzenie lub jego użytkownik odpowiada za wszelkie wypadki lub szkody poniesione przez innych ludzi albo uszkodzenia ich własności. Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem użytkowaniem lub nieprawidłową obsługą urządzenia.

Opis ogólny

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne. Prawidłowo posegreguj i usuń materiały opakowania.

- Kosiarka

- Górny część uchwytu

- Dolna część uchwytu

- 2 elementy pośrednie

- 6 śrub

- 6 nakrętek

- worka na trawę

- Tłumaczenie oryginalnej instrukcji obsługi

Opis działania

Kosiarka do trawy posiada wrzecionowy walec nożowy z 5 nożami wibracyjnymi. Ponadto wysokość urządzenia można bezstopniowo (płynnie) regulować; jest ono także wyposażone w lekkobieżne kółka.

Page 31

Funkcje elementów urządzenia są podane w poniższym opisie.

Ilustracje sposobu obsługi i kons-

erwacji znajdziesz na stronie 2 i 3.

Przegląd

1 Uchwyt obejmowy 2 Rolki bieżne 3 Walec wrzecionowy z nożem 4 Kółka 5 Śruba z zatyczką do regulacji

wysokości

6 worka na trawę z łańcuchem

Dane techniczne

Kosiarka ................................ HRM 300-3

numer seryjny

................ 201801000001 - 201801001621

Szerokość noża .......................... 300 mm

Ilość noży................................................ 5

Ciężar ........................................ok. 6,4 kg

Zasady bezpieczeństwa

Symbole na urządzeniu

Uwaga!

Proszę uważnie przeczytać niniej-

szą instrukcję obsługi.

Niebezpieczeństwo urazów ze

względu na wyrzucane części.

Trzymać z daleka od tej kosiarki

osoby stojące w pobliżu.

Uwaga – regularnie ustawiać wiel-

kość szczeliny tnącej!

Ostrożnie - ostre noże! Trzymać z

daleka ręce i nogi. Niebezpieczeństwo doznania obrażeń ciała!

Uwaga! Niebezpieczeństwo odniesienia obrażeń na skutek kontaktu z wirującymi nożami! Podczas korzystania z urządzenia trzymać dłonie i stopy poza otworami.

Przestrzegać wskazówek mon-

tażowych zawartych w instrukcji!

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z

informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wykrzyknika

objaśnienie nakazu) z informacjami

na temat zapobiegania szkodom.

Znak informacyjny ze wskazówka-

mi ułatwiającymi posługiwanie się urządzeniem.

Szerokość noża

Ogólne zasady bezpieczeństwa

Przestrzegaj zasad ochrony przed

hałasem i przepisów lokalnych.

Ostrożnie: W ten sposób unikniesz

wypadków i zranień:

• Urządzenie nie może być używane przez dzieci i osoby młodociane poniżej 16 roku życia oraz przez osoby nie znające tej instrukcji obsługi.

Page 32

• Nigdy nie używaj urządzenia, gdy w pobliżu znajdują się ludzie, a szczególnie dzieci lub zwierzęta.

• Osoby z zaburzeniami motoryki ciała nie mogą uruchamiać urządzenia bez osoby nadzorującej.

• Nie używaj urządzenia, jeżeli jesteś

boso lub masz na nogach otwarte

sandały. Prowadź urządzenie tylko z szybkością idącego człowieka.

• Przy pracy zapewnij sobie stabilną postawę, szczególnie na zboczach i

wzniesieniach. Zawsze pracuj w po-

przek wzniesienia, nigdy do góry albo na dół. Zachowaj szczególną ostrożność przy zmianach kierunku ruchu na wzniesieniu. Nie pracuj na zbyt stromych wzniesieniach.

• Przy ustawianiu urządzenia unikaj wkładania stóp albo rąk między ruchome noże a nieruchome części urządzenia.

• Nigdy nie noś urządzenia trzymając za walec tnący.

Ostrożnie! W ten sposób unikniesz

uszkodzeń urządzenia i wynikających stąd szkód osobowych:

• Sprawdź teren, na którym będziesz używać urządzenia i usuń kamienie, gałęzie, druty i inne przedmioty, które mogłyby zostać pochwycone i odrzucone przez urządzenie.

• Zawsze zapewniaj bezpieczny stan techniczny urządzenia. Zużyte i/lub uszkodzone części wymieniaj na nowe.

• Chroń urządzenie przed wypływami atmosferycznymi (wilgoć, deszcz, mróz).

2. Przykręć elementy pośrednie do dolnej części uchwytu.

3. Zamocuj dolną część uchwytu

do urządzenia.

Regulacja wysokości cięcia

Wysokość cięcia można ustawiać bezstopniowo przez zmianę położenia rolek bieżnych ( 14 - 47 mm ):

Poluzuj śruby z zatyczkami po obu

stronach urządzenia i ustaw żądaną wysokość cięcia. Uważaj, by obie osie były ustawione na jednakowej wysokości.

Aby dopasować uchwyt do wyso-

kości swojego ciała, możesz przykręcić słupki środkowe w jednej z dwóch możliwych pozycji.

Montaż i opróżnianie koszta na skoszoną trawę

1. Zawieś kosz na skoszoną trawę w przewidzianych do tego celu

zacze-pach.

2. Przymocuj kosz na skoszoną trawę łańcuchem do poprzeczki dolnej części uchwytu.

3. Aby zdjąć i/lub opróżnić kosz na skoszoną trawę zdejmij łańcuch i

odczep kosz.

Wskazówki dotyczące pracy z urządzeniem

Montaż uchwytu

1. Załóż górną część uchwytu na

oba elementy pośrednie i przykręć je śrubami.

Przed każdym użyciem sprawdzaj, czy urządzenie nie ma widocznych wad i usterek, takich jak np. luźne, zużyte lub uszkodzone części. Sprawdzaj, czy wszystkie nakrętki, trzpienie i śruby są dobrze przykręcone.

Page 33

Regularne koszenie pobudza wzrost tra-

wy, jednocześnie powodując obumieranie chwastów. Po każdym koszeniu trawa staje się gęstsza, tworzy się równa i wytrzymała murawa.

• Prowadź urządzenie tylko z szybkością idącego człowieka po jak najprostszych odcinkach. Aby nie pozostawiać nieskoszonych pasów trawy, prowadź kosiarkę tak, by jej tory zachodziły na siebie o kilka centymetrów.

• Na wzniesieniach zawsze pracuj w poprzek wzniesienia.

• Przy pierwszym koszeniu w sezo-

nie ustaw dużą wysokość koszenia, a przy następnych koszenia zmniejszaj ją do około 20 mm.

Regulacja odstępu noży

Jeżeli trawa nie jest koszona

równo i dokładnie, konieczna jest regulacja położenia noży walca wr-

zecionowego.

Obracaj znajdujące się z prawej i

lewej strony urządzenia nakrętki (12) małymi krokami w kierunku ruchu wskazówek zegara tak, by noże ocierały się lekko o dolną belkę metalową (13), podobnie jak ostrza nożyc

Czyszczenie i konserwacja

Prace, które nie zostały opisane w

tej instrukcji obsługi, muszą być wykonywane przez autoryzowany przez nas warsztat serwisowy. Stosuj tylko oryginalne części. W ten sposób unikniesz uszkodzeń urządzenia i wynikających stąd szkód osobowych.

Przy obchodzeniu się z nożem noś

rękawice. Niebezpieczeństwo odniesienia ran ciętych.

• Sprawdzaj, czy osłony i elementy zabezpieczające nie są uszkodzone i czy są dobrze zamocowane. W razie potrzeby wymień te części na nowe.

Czyszczenie

Nie spryskuj urządzenia wodą i nie

myj go pod bieżącą wodą.

• Utrzymuj urządzenie w czystości. Do oczyszczania używaj szczotki lub szmatki, ale nie używaj środków czyszczących ani rozpuszczalników.

• Po zakończeniu koszenia usuwaj resztki roślin z kółek i okolicy noża.

• Nacieraj ostrza noży zwilżoną olejem ściereczką lub spryskuj aerozolem do pielęgnacji metalu.

Przechowywanie

• Przechowuj urządzenie w suchym i niedostępnym dla dzieci miejscu.

Utylizacja i ochrona

środowiska

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochro-

nie środowiska naturalnego utylizacji.

• Maszyn nie należy wyrzucać razem z odpadami domowymi. Oddaj urządzenie do punktu utylizacji odpadów. Użyte w produkcji urządzenia elementy z tworzyw sztucznych i metalu można od siebie oddzielić i poddać osobnej utylizacji. Zwróć się po poradę do swojego punktu sprzedaży.

Page 34

• Nie wyrzucaj skoszonej trawy do kontenera na śmieci; zakompostuj ją albo rozprowadź jako warstwę użyźniającą

pod krzewami i drzewami.

Części zamienne / Wyposażenie dodatkowe

Części zamienne i akcesoria można

zakupić na

www.grizzly-service.eu

Jeżeli nie masz dostępu do Internetu, skontaktuj się telefonicznie z Centrum Serwisowym (patrz „ Service-Center „)

Gwarancja

Na niniejsze urządzenie udzielamy 24-miesiącznej gwarancji. Szkody wywołane przez naturalne zużycie, przeciążenie lub nieprawidłową obsługę są wykluczone z zakresu gwarancji. Niektóre części urządzenia, np. walec wrzecionowy, dolną belkę metalową, ulegają normalnemu zużyciu i są wykluczone

z zakresu gwarancji.

Warunkiem skorzystania z uprawnień gwarancyjnych jest ponadto przestrzeganie podanych w tej instrukcji obsługi wskazówek dotyczących oczyszczania i konserwacji urządzenia. Szkody wywołane wadami materiałowymi lub produkcyjnymi zostaną bezpłatnie usunięte przez dostarczenie zastępczego urządzenia bądź przez naprawę. Warunkiem stania ze świadczenia gwarancyjnego jest przekazanie urządzenia wraz z dowodem zakupu i gwarancji sklepowi, w którym nabyto urządzenie.

skorzy-

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum ser-

wisowemu. Nasze Centrum Serwisowe

chętnie sporządzi kosztorys naprawy. Przyjmujemy tylko urządzenia, które zostały nam przysłane w odpowiednim opakowaniu z opłaceniem pełnego kosztu przesyłki. Uwaga: W przypadku reklamacji gwarancyjnej lub zlecenia naprawy użytkownik powinien dostarczyć oczyszczone urządzenie wraz z informacją o usterce

pod adres naszego punktu serwisowego.

Przesyłki nadane bez uiszczenia wystarczającej opłaty pocztowej, w charakterze przesyłki o nietypowych wymiarach, ekspresem lub inną przesyłką specjalną nie będą przyjmowane

Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Page 35

Obsah

Účel použití ......................................... 35

Obecný popis ...................................... 35

Rozsah dodávky .............................. 35

Popis funkce .................................... 35

Přehled ............................................. 36

Technické údaje .................................. 36

Bezpečnostní pokyny......................... 36

Symboly v návodu ............................ 36

Symboly na přístroji ......................... 36

Všeobecné bezpečnostní

pokyny .............................................. 36

Montáž držadla .................................... 37

Nastavení výšky sečení ..................... 37

Montáž/vyprázdnění záchytného

koše na trávu ...................................... 37

První montáž .................................... 37

Pracovní pokyny ................................. 38

Nastavení mezery řezu ....................... 38

Čištění a údržba .................................. 38

Čištění .............................................. 38

Skladování........................................... 38

Likvidace/Ochrana životního

prostředí .............................................. 39

Náhradní díly / Příslušenství ............. 39

Záruka .................................................. 39

Grizzly Service-Center ....................... 51

Účel použití

Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne. Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních

osobách nebo jejich majetku.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Obecný popis

Rozsah dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.

- Sekačka

- Sběrný koš na trávu

- Horní část držadla

- Spodní část držadla

- 2 střední díly

- 6 šroubů

- 6 matic

- Překlad originálního

návodu k obsluze

Před prvním uvedením do provozu

si prosím pozorně přečtěte tento

návod k obsluze. Tento návod dob-

ře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto informace kdykoliv k dispozici.

Popis funkce

Travní sekačka je vybavena vřetenovým nožovým válcem s 5 točitými noži. Kromě toho je přístroj plynule výškově nastavitelný a má kola umožňující snadnou jízdu. Funkce ovládacích prvků je uvedena v následujícím popisu.

Ilustracje sposobu obsługi i kons-

erwacji znajdziesz na stronie 2 i 3

Page 36

Přehled

1 Obloukové držadlo

2 Pojezdové válečky 3 Vřetenový válec s noži

4 Kola

5 Šroub s rukojetí pro výškové

seřízení

6 Sběrný koš na trávu s řetízkem

Technické údaje

Sekačka ................................. HRM 300-3

Pořadové číslo

............... 201801000001 - 201801001621

Šířka nožů .................................. 300 mm

Počet nožů.............................................. 5

Hmotnost (bez záchytného

koše na trávu) ...........................cca 6,4 kg

Bezpečnostní pokyny

Symboly v návodu

Pozorně si přečtěte návod k obslu-

ze.

Nebezpečí poranění odlétávajícími

částmi

Okolostojící osoby udržujte

v dostatečné vzdálenosti od sekačky.

Pozor – vůli střihu pravidelně

nastavujte!

Opatrně – ostrý nůž! Nohy a ruce

mějte mimo nebezpečnou oblast.

Nebezpečí poranění!

Pozor! Hrozí nebezpečí poranění rotujícím válcem nože! Při používání přístroje udržujte ruce a chodidla mimo otvory.

Dodržujte montážní pokyny v ná-

vodě!

Šířka nože

Výstražné značky s údaji pro za-

bránění škodám na zdraví anebo věcným škodám.

Příkazové značky (namísto výkřič-

níku je vysvětlován příkaz) s údaji

pro prevenci škod.

Informační značky s informacemi

pro lepší zacházení s nástrojem.

Symboly na přístroji

Pozor!

Všeobecné bezpečnostní pokyny

Dbejte na odpovídající akustickou

ochranu a místní předpisy.

Pozor: Takto předejdete úrazům a

zraněním:

• Děti a mládež do 16 let a osoby, které nejsou s tímto návodem seznámeny, nesmějí s přístrojem pracovat.

• Přístroj nikdy nepoužívejte, pokud jsou

poblíž jiné osoby, zejména děti nebo zvířata.

Page 37

• Osoby s poruchou motoriky nesmí přístroj nikdy uvádět do provozu bez

doprovodu.

• Přístroj nepoužívejte, jestliže chodíte bosí nebo nosíte otevřené sandály. Veďte přístroj pouze rychlostí chůze.

• Při práci dbejte na bezpečnou stabilitu, zejména na svazích. Vždy pracujte šikmo ke svahu, nikdy směrem do svazu nebo ze svahu. Buďte obzvláště opatrní, jestliže měníte na svahu směr jízdy. Nepracujte na příliš strmých svazích.

• Při nastavení přístroje zabraňte tomu, aby se nedostaly nohy nebo ruce mezi pohyblivé nože a nepohyblivé části pří-

stroje.

• Nikdy nenoste přístroj za nožový válec.

Pozor! Takto zabráníte poškození

přístroje a případným v souvislosti s tím vzniklým tělesným úrazům:

• Zkontrolujte terén, na kterém se bude přístroj používat, a odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohla být zachycena a vymrštěna.

• Zajistěte, aby se přístroj nacházel v bezpečném pracovním stavu. Vyměňujte opotřebované nebo poškozené díly.

• Chraňte přístroj před vlivy počasí (vlh-

kost, mráz).

Montáž držadla

1. Nasuňte horní část držadla na oba střední díly a pomocí šroubů pevně přišroubujte.

2. Našroubujte střední díly na spodní díl držadla.

3. Upevněte spodní díl držadla k

přístroji.

Nastavení výšky sečení

Výšku sečení lze plynule nastavit změnou polohy pojezdových válečků:( 14 - 47 mm ):

Povolte šrouby s rukojetí na obou

stranách přístroje a nastavte požadovanou výšku sečení. Dbejte na to, aby obě osy byly nastaveny na stejnou výšku.

Výšku sečení je dovoleno nastavit

pouze do takového záběru, aby se nožový válec ani v případě nerovností nedotýkal podkladu.

Montáž/vyprázdnění záchytného koše na trávu

1. Zavěste záchytný koš na trávu do závěsů, které jsou k tomu určeny.

2. Upevněte záchytný koš na trávu řetízkem k příčníku spodní části držadla.

3. K sejmutí/vyprázdnění záchytného koše na trávu uvolněte řetízek a záchytný koš na trávu vyvěste.

Pracovní pokyny

Před každým použitím zkontrolujte,

zda přístroj nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotažení všech matic, čepů a šroubů.

Page 38

Pravidelné sečení podněcuje traviny k intenzívnější tvorbě listu, současně způsobuje odumírání plevele. Proto je trávník po každém sečení hustší a rovnoměrněji zatěžovatelný.

• Veďte přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sečení bez mezer by se dráhy měly vždy o několik centimetrů překrývat.

• Na svazích pracujte vždy šikmo ke sva-

hu.

• Pro první sečení v sezóně volte vyšší výšku řezu a následujících sečení snižujte výšku asi až na 20 mm.

Nastavení mezery řezu

Nože žacího vřetena je nutno zno-

vu nastavit, pokud střih již není rovnoměrný a čistý.

Matice (12) na pravé a levé stra-

ně sekačky otáčejte postupně ve směru hodinových ručiček, dokud se nože podobně jako u nůžek nekloužou zlehka po spodní kovové příčce (13).

Při manipulaci s nožem noste ru-

kavice. Hrozí nebezpečí pořezání.

• Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměň-

te.

Čištění

Přístroj neostřikujte vodou a nečis-

těte jej pod tekoucí vodou.

• Udržujte přístroj vždy v čistotě. K čištění použijte kartáček nebo hadřík, nikoliv čisticí prostředky, příp. rozpouštědla.

• Po sečení odstraňte zbytky rostlin

ulpěné na kolech a v prostoru nožů.

• Břity nože otřete naolejovaným had-

říkem nebo je postříkejte ošetřujícím

sprejem na kov.

Skladování

• Přístroj skladujte v suchu a mimo dosah

dětí.

Čištění a údržba

Práce, které nejsou popsány v

tomto návodě, nechejte provést jedním z námi autorizovaných servisních opraven. Používejte pouze originální díly. Poškození přístroje a eventuálně z toho vyplývajícím poraněním zabráníte následovně.

Likvidace/Ochrana

životního prostředí

Zajistěte ekologickou recyklaci přístroje, příslušenství a obalu.

• Stroje nepatří do domovního odpadu. Pří-

stroj odevzdejte ve sběrném dvoře, který provede recyklaci. Použité plastové a kovové díly je možno rozčlenit podle druhu a odevzdat ve sběrném dvoře. Informujte se u svého obchodníka.

• Posekanou trávu nevyhazujte do po-

pelnice, ale uložte ji na kompost nebo ji rozdělte jako mulčovací vrstvu pod keře a stromy.

Page 39

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na

stránkách

www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Sercice-Center“).

Záruka

Na tento přístroj se poskytuje záruka 24 měsíců. Na poškození způsobená přirozeným opotřebením, přetížením nebo nesprávným použitím se záruka nevztahuje. Určité díly jako např. vřetenový válec podléhají, spodní kovové příčce, normálnímu opotřebení a jsou ze záruky vyloučeny. Předpokladem pro uplatnění záruky je kromě toho dodržování pokynů k čištění a údržbě uvedených v návodu k použití. Škody, které byly způsobeny materiálovými nebo výrobními chybami, budou odstraněny bezplatným dodáním náhrady nebo opravou. Předpokladem je předání přístroje v nerozebraném stavu s dokla-

dem o prodeji a záruce prodejci.

Opravy, na které se nevztahuje záruka, si můžete nechat provést za úplatu v našem servisním centru. Naše servisní středisko Vám ochotně udělá cenovou nabídku. Můžeme přijmout jen přístroje, které byly odeslány dostatečně zabaleny a ofrankovány. Pozor: V případě reklamace nebo servisu dodejte prosím Váš přístroj s informací o závadě na adresu našeho servisu.

Přístroje zaslané nevyplaceně – jako neskladné zboží, expres nebo jiným speciálním druhem dopravy – nebudou přijaty.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Page 40

Obsah

Účel použitia ....................................... 40

Všeobecný popis ................................ 40

Rozsah dodávky .............................. 40

Popis funkcie .................................... 40

Prehľad ............................................ 41

Technické údaje .................................. 41

Bezpečnostné pokyny........................ 41

Symboly v návode ............................ 41

Symboly na prístroji ......................... 41

Všeobecné bezpečnostné pokyn ..... 41

Montáž rukoväte ................................. 42

Nastavenie výšky kosenia ................. 42

Montáž/vyprázdnenie zberného

koša ..................................................... 42

Prvá montáž ..................................... 42

Pracovné pokyny ................................ 43

Nastavenie reznej medzery................ 43

Čistenie a údržba ................................ 43

Čistenie ............................................ 43

Uskladnenie ........................................ 44

Likvidácia/ochrana

životného prostredia .......................... 44

Náhradné diely / Príslušenstvo ......... 44

Záruka .................................................. 44

Grizzly Service-Center ........................51

Pre Vašu bezpečnosť ako i pre bez-

pečnosť iných osôb si pred prvým uvedením do prevádzky, skôr než prístroj použijete, pozorne prečítaj-

te tento návod na obsluhu. Dobre

uložte tento návod a odovzdajte ho každému nasledujúcemu používateľovi, aby tieto informáce boli kedykoľvek k dispozícii.

Účel použitia

Prístroj je určený len na kosenie trávnikov a trávnatých plôch v domácom prostredí. Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom použití zanik-

ne záruka.

Obsluha prístroja alebo jeho užívateľ je zodpovedný za nehody alebo úrazy iných ľudí alebo za škody na ich majetku. Výrobca neručí za škody, ktoré boli spôsobené použitím odporujúcim jeho urče-

niu, alebo nesprávnou obsluhou.

Všeobecný popis

Rozsah dodávky

Vybaľte nástroj a skontrolujte, či je kompletný. Baliaci materiál zlikvidujte podľa

predpisov.

- kosačka

- zberný kôš

- horná časť rukoväte

- dolná časť rukoväte

- 2 spojovacie články

- 6 skrutiek

- 6 matíc

- Preklad originálneho návodu na obsluhu

Popis funkcie

Kosačka na trávu má vretenový valec s 5 rotujúcimi nožmi. Doplnkovo sa dá prístroj plynulo výškovo prestavovať a má kolesá s ľahkým chodom. Funkciu ovládacích častí sa dozviete z nasledujúcich popisov.

Vyobrazenia pre obsluhu prístroja

nájdete na strane 2.-3.

Page 41

Prehľad

1 oblúkovitá rukoväť

2 vodiace valčeky 3 žacie vreteno s nožmi

4 kolieska

5 skrutka s rukoväťou na nastave-

nie výšky kosenia

6 zberný kôš s retiazkou

Technické údaje

Ručná kosačka na trávu ...... HRM 300-3

Poradové číslo

201801000001 - 201801001621

šírka nožov ................................. 300 mm

počet nožov ............................................ 5

hmotnosť

(bez zberného koša) .................cca 6,4 kg

Bezpečnostné pokyny

Symboly v návode

Pozorne si prečítajte návod na

obsluhu.

Nebezpečenstvo zranenia v dôs-

ledku vyvrhnutých dielov.

Zabezpečte, aby sa okolostojace

osoby nezdržiavali v blízkosti kosačky.

Pozor – Strižnú vôľu pravidelne

nastavujte!

Pozor – ostré rezacie nože! Nesi-

ahajte nohami alebo rukami.

Nebezpečenstvo zranenia!

Pozor! Hrozí nebezpečenstvo poranenia rotujúcim valcom noža! Počas používania prístroja udržujte ruky a chodidlá mimo otvorov

Dodržujte montážne pokyny v

návode!

Šírka noža

Výstražné značky s údajmi pre

zabránenie škodám na zdraví alebo vecným škodám.

Príkazové značky (namiesto vý-

kričníka je vysvetľovaný príkaz) s údajmi pre prevenciu škôd.

Informačné značky s informáciami

pre lepšie zaobchádzanie s nástrojom.

Symboly na prístroji

Pozor!

Všeobecné bezpečnostné pokyn

Dbajte na ochranu proti hluku a do-

držujte miestne predpisy.

Pozor: Takto zamedzíte nehodám

a poraneniam:

• Deti a mládež mladšia ako 16 rokov ako aj osoby, ktoré nie sú oboznámené s týmto návodom, nesmú s prístrojom pracovať.

• Nikdy prístroj nepoužívajte, pokiaľ sú v blízkosti nejaké osoby, predovšetkým

deti alebo zvieratá.

Page 42

• Osoby s motorickými poruchami nesmú prístroj nikdy uviesť do prevádzky bez osoby, ktorá ich má sprevádzať.

• Prístroj nepoužívajte, ak ste bosí alebo ak nosíte otvorené sandále. Prístroj veďte len v tempe chôdze.

• Pri práci dbajte na bezpečný postoj, predovšetkým na svahoch. Vždy pracujte priečne k svahu, nikdy nie smerom nahor a nadol. Buďte mimoriadne opatrní, keď na svahu meníte smer jazdy. Nepracujte na nadmerne strmých sva-

hoch.

• Vyhnite tomu, aby sa nohy alebo ruky počas nastavovania prístroja zakliesnili medzi pohyblivé nože a pevné časti prístroja.

• Nikdy prístroj nenoste uchopením za valec s nožmi.

Pozor! Takto zamedzíte poškode-

niam prístroja a prípadným z toho vyplývajúcim ublíženiam na zdraví

osôb:

• Prekontrolujte terén, na ktorom má byť prístroj použitý a odstráňte z neho kamene, palice, drôty alebo iné cudzie telesá, ktoré by mohli byť zachytené a odhodené preč.

• Postarajte sa o to, aby bol prístroj v bezpečnom stave. Opotrebované alebo poškodené diely vymeňte.

• Prístroj chráňte pred poveternostnými vplyvmi (vlhkosť, mráz).

Montáž rukoväte

1. Hornú časť rukoväte nasuňte na obidva spojovacie články a po-

mocou skrutiek ju k nim pevne priskrutkujte.

2. Spojovacie články priskrutkujte na dolnú časť rukoväte.

3. Dolnú časť rukoväte pripevnite na kosačku.

Nastavenie výšky kosenia

Výšku kosenia možno plynule nastaviť zmenou pozície vodiacich valčekov

( 14 - 47 mm ):

Uvoľnite nastavovacie skrutky na

oboch stranách kosačky a nastavte želanú výšku kosenia. Dbajte na to, aby obidve osky boli nastavené v rovnakej výške.

Výška rezu trávy sa smie nastaviť

len tak hlboko, aby sa valec s nožmi nedotýkal pôdy ani pri nerov-

nostiach.

Montáž/vyprázdnenie

zberného koša

1. Zberný kôš zaveste na na to určené závesy.

2. Pomocou retiazky pripevnite zberný kôš o priečnik dolnej časti rukoväte.

3. Za účelom vybratia/vyprázdnenia zberného koša uvoľnite retiazku a zberný kôš zveste.

Pracovné pokyny

Prístroj prekontrolujte pred každým

použitím s dôrazom na viditeľné nedostatky, akými sú voľné, opotrebované alebo poškodené časti. Prekontrolujte pevné uloženie všetkých matíc, čapov a skrutiek.

Page 43

Pravidelné kosenie podnecuje rastliny tráv k zvýšenej tvorbe listov, ale súbežne umožňuje odumieranie burín. Preto je trávnik po každom skosení hustejší a vzniká tak rovnomerne zaťažiteľný trávnik.

• Prístroj veďte v tempe chôdze, v dráhach čo možno najrovnejších. Kvôli tomu, aby pri kosení nevznikli medzery, by sa mali dráhy vždy niekoľko centimetrov prekrývať.

• Na svahoch pracujte vždy priečne k

svahu.

• Pre prvý rez trávy v sezóne si zvoľte vysokú výšku rezu a pri nasledujúcich rezoch zredukujte túto výšku približne o

20 mm.

Nastavenie reznej medzery

Nože žacieho vretena treba znovu

nastaviť, keď strih už nie je rovnomerný a čistý.

Matice (12) na pravej a ľavej stra-

ne kosačky otáčajte postupne v smere hodinových ručičiek, kým sa nože podobne ako pri nožniciach zľahka nekĺžu po spodnej kovovej priečke (13).

Pri manipulácii s nožmi noste ru-

kavice. Hrozí tu nebezpečenstvo rezných poranení.

• U krytov a ochranných zariadení preverte, či nie sú poškodené a či správne sedia. V prípade potreby ich vymeňte.

Čistenie

Na prístroj nestriekajte vodu a

nečistite ho pod tečúcou vodou.

• Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo handru, ale žiadne čistiace prostriedky príp. rozpúšťadlá.

• Po kosení odstráňte z kolies a oblasti nožov priľnuté zvyšky rastlín.

• Ostrie nožov potrite naolejovanou handričkou alebo ich postriekajte pomocou

spreja na ošetrenie kovu.

• Na základe zvláštnej geometrie rezania

sa nedajú nože na valci s nožmi dobrusovať. Preto sa musí valec s nožmi a dolný nôž v prípade potreby vymeniť ako sada. Montáž valca s nožmi si nechajte zrealizovať prostredníctvom špecializovaného servisu.

Čistenie a údržba

Práce, ktoré nie sú popísané v

tomto návode, nechajte uskutočniť prostredníctvom nami autorizovaného servisného strediska. Používajte len originálne náhradné diely. Takto zabránite škodám na prístroji a prípadne z toho vyplývajúcim škodám na zdraví

osôb.

Uskladnenie

• Prístroj ukladajte na suchom mieste mimo dosahu detí.

Likvidácia/ochrana

životného prostredia

Prístroj, príslušenstvo a obal odneste na miesta určené na recykláciu, ktorá je v súlade so životným prostredím.

• Stroje nepatria do odpadu z domác-

ností. Prístroj odovzdajte na mieste určenom na recykláciu. Použité plastové

Page 44

a kovové časti sa môžu separovane odčleniť a takto odviesť na recykláciu. Spýtajte sa na to vášho predajcu.

• Pokosenú trávu nevyhadzujte do smetnej nádoby, ale odovzdajte ju na kom-

postovanie alebo ju rozmiestnite ako

mulčovaciu vrstvu pod kríky a stromy.

Náhradné diely /

Príslušenstvo

Náhradné diely a príslušenstvo nájdete

na strane

www.grizzly-service.eu

Ak nemáte Internet, kontaktujte sa telefonicky na Service-Center (viď „Service-

-Center“).

Záruka

Na tento prístroj poskytujeme záruku 24

mesiacov.

Škody, ktoré boli spôsobené prirodzeným opotrebovaním, preťažením alebo neodbornou obsluhou, sú zo záruky vylúčené. Určité diely ako napr. žacie vreteno podliehajú ich, spodnej kovovej priečke, normálnemu opotrebovaniu a sú preto zo záruky vylúčené. Predpokladom pre poskytnutie záručného plnenia okrem toho je, že boli dodržané pokyny pre čistenie a údržbu uvedené v návode na obsluhu. Škody, ktoré vznikli v dôsledku vád materiálu alebo chýb výrobcu, budú bezplatne odstránené ná-

hradnou dodávkou alebo opravou. Pred-

pokladom je, že sa prístroj odovzdá späť predajcovi nerozobraný a s dokladom o kúpe a záruke.

Opravy, ktoré nespadajú pod záruku, môžete nechať odplatne previesť v našom servisnom stredisku. Naše servisné stredisko Vám ochotne vystaví predbežný rozpočet nákladov. Môžeme sa zaoberať len prístrojmi, ktoré boli zaslané dostatočne zabalené a vyplatené. Upozornenie: Zašlite prosím Váš prístroj v prípade reklamácie alebo servisu vyčistený a s upozornením na poruchu na našu servisnú adresu.

Nevyplatené – ako neskladný tovar, expres alebo iným osobitným druhom dopravy – zaslané prístroje nebudú prijaté.

Likvidáciu vašich chybných zaslaných prístrojov uskutočníme bezplatne.

Page 45

Turinys

Paskirtis............................................... 45

Bendrasis aprašymas ........................ 45

Pristatomas komplektas ................... 45

Veikimo aprašymas .......................... 45

Apžvalga .............................................. 46

Techniniai duomenys ......................... 46

Saugos nurodymai ............................. 46

Instrukcijoje pateikiami saugos

nurodymai ........................................ 46

Paveikslėliai / užrašai ant prietaiso .. 46

Bendrieji saugos nurodymai ............. 46

Rankenos montavimas ...................... 47

Pjovimo aukščio nustatymas ............ 47

Žolės surinkimo maišo

sumontavimas / ištuštinimas ............ 47

Darbo nurodymai ................................ 48

Pjovimo tarpo nustatymas................. 48

Valymas ir techninė priežiūra ............ 48

Valymas ........................................... 48

Laikymas ............................................. 49

Utilizavimas / aplinkos apsauga........ 49

Atsarginės dalys / priedai .................. 49

Garantija .............................................. 49

„Grizzly“ techninės

priežiūros centras............................... 51

Prieš pradėdami eksploatuoti

pirmą kartą atidžiai perskaitykite šią eksploatavimo instrukciją, kad prietaisą galėtumėte valdyti tik tinkamai. Saugokite šią instrukciją tinkamoje vietoje, kad galėtumėte

bet kada ja pasinaudoti.

Paskirtis

Šis prietaisas yra skirtas namų valdos vejos ir žolės plotams pjauti. Šis prietaisas nepritaikytas naudoti komerciniais tikslais.

Naudojant komerciniais tikslais netenka-

ma teisės į garantiją. Prietaisą valdantis arba naudojantis asmuo yra atsakingas už nelaimingus atsitikimus arba žmonėms ir jų nuosavybei padarytą žalą. Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.

Bendrasis aprašymas

Pristatomas komplektas

Išpakuokite prietaisą ir patikrinkite, ar yra visos nurodytos dalys. Pakuotę utilizuokite pagal nurodymus.

- Mechaninė vejapjovė

- Žolės surinkimo maišas

- Rankenos viršutinė dalis

- Rankenos apatinė dalis

- 2 tarpinės detalės

- 6 varžtai

- 6 veržlės

- Vertimas iš originalių

eksploatavimo instrukcijoje

Veikimo aprašymas

Vejapjovėje įmontuotas cilindrinis peilių

velenas su 5 išlenktais peiliais. Papildo-

mai nuosekliai galima nustatyti prietaiso aukštį; yra lengvai judantys ratukai. Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

Prietaiso valdymą vaizduojančius paveikslėlius rasite 2–3 puslapiuose.

Page 46

Apžvalga

1 Lenkta rankena 2 Ratukai 3 Cilindrinis velenas su peiliu 4 Ratai

5 Varžtas su rankenėle aukščiui

reguliuoti

6 Žolės surinkimo maišas su

grandine

Techniniai duomenys

Mechaninė vejapjovė ........... HRM 300-3

Serijos numeris

............... 201801000001 - 201801001621

Peilio plotis ................................ 300 mm

Peilių skaičius ........................................ 5

Masė .............................. maždaug 6,4 kg

Saugos nurodymai

Instrukcijoje pateikiami saugos nurodymai

Pavojaus ženklas su duo-

menimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Paveikslėliai / užrašai ant prietaiso

Dėmesio!

Atidžiai perskaitykite eksploatavi-

mo instrukciją.

Pavojus susižeisti dėl išsviedžiamų

dalių.

Aplink veikiantį prietaisą negali būti

asmenų

Dėmesio – reguliariai nustatykite

pjovimo tarpą!

Pavojus susižaloti dėl aštrių peilių!

Nekiškite arti kojų ir rankų.

Dėmesio! Pavojus susižeisti dėl besisukančio peilių veleno! Naudodami prietaisą, rankų ir kojų nelaikykite arti angų.

Atkreipkite dėmesį į instrukcijoje

pateiktus montavimo nurodymus!

Peilio plotis

Bendrieji saugos nurodymai

Privalomasis ženklas (vietoje žen-

klo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti

žalos materialiniam turtui.

Informacinis ženklas, kuriame pa-

teikiama informacijos, kaip geriau

naudoti prietaisą.

Atkreipkite dėmesį į apsaugą nuo

triukšmo ir vietoje galiojančius

potvarkius.

Atsargiai: taip išvengsite nelai-

mingų atsitikimų ir sužalojimų:

• Prietaiso negali naudoti vaikai ir jaun-

uoliai, nesulaukę 16 metų, ir šios eksploatavimo instrukcijos neperskaitę asmenys.

Page 47

• Niekada nenaudokite prietaiso, kai

šalia yra asmenų, ypač vaikų arba gyvūnų.

• Asmenys su motorikos sutrikimais negali eksploatuoti prietaiso, jei šalia nėra lydinčiojo asmens.

• Niekada nenaudokite prietaiso neap-

siavę batais arba apsiavę atvirus sandalus. Prietaisą stumkite tik žingsnio greičiu.

• Prisiminkite, kad visada reikia dirbti

saugiai stovint, ypač pjaunant šlaitus. Ant šlaito visada stovėkite ir pjaukite skersai, niekada nepjaukite aukštyn arba žemyn. Būkite labai atsargūs, jei stovėdami ant šlaito norite pakeisti važiavimo kryptį. Nepjaukite labai stačių šlaitų.

• Nustatydami prietaisą nelaikykite kojų ir rankų tarp judančių peilių ir stabiliai įmontuotų prietaiso dalių, nes šios kūno dalys gali būti prispaustos.

• Niekada neneškite prietaiso už peilių

veleno.

Atsargiai! Toliau nurodyta, kaip

nesugadinti prietaiso ir išvengti ga-

limos žalos asmenims.

2. Tarpines detales prisukite prie

rankenos apatinės dalies.

3. Rankenos apatinę dalį pritvirtin-

kite prie prietaiso.

Pjovimo aukščio nustatymas

Pjovimo aukštį galima nustatyti palaipsniui keičiant ratukų padėtį ( 14 – 47 mm ):

Abiejose prietaiso pusėse atsukite

varžtus su rankenėlėmis ir nustatykite pageidaujamą pjovimo aukštį. Atkreipkite dėmesį, kad abi ašys turi būti nustatytos vienodame aukštyje.

Žemiausias pjovimo aukštis gali

būti tik toks, kad peilio velenas net ir nelygiose vietose neliestų žemės.

Žolės surinkimo maišo sumontavimas / ištuštinimas

Montavimas pirmą kartą

• Patikrinkite vietovę, kurioje naudosite prietaisą, surinkite akmenis, lazdas,

vielas ir kitus pašalinius daiktus, nes jie

gali būti sugriebti ir išsviesti.

• Pasirūpinkite, kad prietaisas būtų saugios darbinės būklės. Pakeiskite nusidėvėjusias arba pažeistas dalis.

• Saugokite prietaisą nuo aplinkos poveikių (drėgmės, šalčio).

Rankenos montavimas

1. Rankenos viršutinę dalį įstumkite į abi tarpines detales ir prisukite varžtais.

1. Surinkimo krepšio strypą įstumkite į surinkimo krepšio tinklą.

2. Sumontuokite trijų dalių surinkimo krepšio strypą.

3. Plastikinius antdėklus užlenkite ant surinkimo krepšio strypų.

4. Galiausiai žolės surinkimo maišo grandinę įkabinkite į jungiamosios rankenos apatinė dalis.

1. Žolės surinkimo maišą įkabinkite į jam numatytas apkabas.

2. Žolės surinkimo maišą grandine

pritvirtinkite prie rankenos apa-

tinės dalies skersinio.

Page 48

3. Norėdami nuimti / ištuštinti žolės surinkimo maišą, atlaisvinkite grandinę ir iškabinkite žolės surinkimo maišą.

Darbo nurodymai

Prieš kiekvieną naudojimą patik-

rinkite, ar nesimato aiškių prietaiso trūkumų, pavyzdžiui, ar dalys neatsilaisvino, nenusidėvėjo ir nėra pažeistos. Patikrinkite, ar visos veržlės, sraigtai ir varžtai tvirtai priveržti.

Reguliariai pjaunant žolės lapeliai sutvirtėja, tačiau kartu silpnėja piktžolių lapeliai. Dėl to po kiekvieno pjovimo veja tampa tankesnė ir atsparesnė.

• Prietaisą stumkite žingsnio greičiu ir kuo lygesnėmis linijomis. Kad nupjautumėte visą veją, juostos turėtų persi-

dengti kelis centimetrus.

• Pjaudami šlaitus visada stovėkite skersai.

• Pirmą kartą pjaudami sezono pradžioje, nustatykite didelį pjovimo aukštį ir kitus kartus pjaudami aukštį mažinkite maždaug iki 20 mm.

Pjovimo tarpo nustatymas

Reikia pakoreguoti cilindrinio vele-

no peilį, jei prietaisu nebepavyksta tolygiai ir gražiai nupjauti žolės. Prietaiso dešinėje ir kairėje pusėje esančias veržles (12) nedideliais pasukimai sukite pagal laikrodžio rodyklę, kol peiliai, kaip žirklės, judės vos virš apatinio metalinio ramsčio (13).

Valymas ir techninė priežiūra

Šioje eksploatavimo instrukcijo-

je nenurodytus darbus paveskite atlikti vieno iš mūsų įgaliotojo techninės priežiūros centro darbuotojams. Naudokite tik originalias dalis. Toliau nurodyta, kaip nesugadinti prietaiso ir išvengti galimos žalos asmenims.

Dirbdami su peiliu užsidėkite piršti-

nes. Pavojus susipjaustyti.

• Patikrinkite, ar gaubtai ir apsauginiai

įrenginiai nepažeisti ir stipriai pritvirtinti.

Prireikus juos pakeiskite.

Valymas

Ant prietaiso nepurkškite vandens

ir neplaukite po tekančiu vandeniu.

• Prietaisas visada turi būti švarus. Prietaisą valykite šepečiu arba servetėle, nenaudokite jokių valymo priemonių ar tirpiklių.

• Baigę pjauti nuo kraštų ir pjovimo srities nuvalykite prilipusius augalų likučius.

• Peilio ašmenis patrinkite alyva sudrė-

kinta šluoste arba papurkškite metalo

priežiūros purškalu.

Page 49

Laikymas

• Prietaisą laikykite peilio apsaugoje,

sausoje ir vaikams nepasiekiamoje vietoje.

Utilizavimas / aplinkos apsauga

Prietaisą, priedus ir pakuotę perduokite utilizuoti aplinkos apsaugos atliekų utilizavimo įstaigai.

• Prietaiso negalima išmesti kartu su bui-

tinėmis atliekomis. Prietaisą perduokite perdirbimo įstaigai. Naudotas plastikines ir metalines dalis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai. Informacijos apie tai suteiks Jūsų pardavėjas.

• Žolės nemeskite į šiukšlių konteinerius, ją nuvežkite į kompostavimo vietą arba kaip trąšas paskirstykite po krūmais ir medžiais.

Atsarginės dalys / priedai

Atsargines dalis ir priedus galite įsigyti

interneto svetainėje

www.grizzly-service.eu

Jei neturite interneto, kreipkitės telefonu į aptarnavimo centrą (žr. „Grizzly Ser-

vice-Center“).

Garantija

Šiam prietaisui mes suteikiame 24

mėnesių garantiją. Garantija netaikoma natūralaus dėvėjimo požymiams ir žalai, atsiradusiai dėl per didelės apkrovos arba netinkamo valdymo. Tam tikros konstrukcinės dalys, pvz.,

cilindrinis velenas, apatinio metalinio ramsčio, natūraliai dėvisi, todėl jam garantija nesuteikiama.

Be to, kad būtų suteikta garantija, turėjo būti laikomasi eksploatavimo instrukcijoje pateiktų valymo ir techninės priežiūros nurodymų. Jei pastebimi medžiagos arba gamybos defektai, pristatomas kitas prietaisas arba jis suremontuojamas. Būtina sąlyga – prietaisas prekybininkui pristatomas neišardytas, su pirkimo čekiu ir

garantijos patvirtinimu. Remonto darbus, kuriems nesuteikiama

garantija, už tam tikrą atlygį galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros

centro darbuotojai Jums mielai pateiks

darbų sąmatą.

Mes galime remontuoti tik tuos prietaisus,

kurie buvo atsiųsti tinkamai supakuoti ir apmokėti. Dėmesio: jei turite pretenzijų dėl prietaiso arba norite jį remontuoti, atsiųskite jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą.

Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (negabaritinis krovinys, skubiosios siuntos arba kitas specialus gabenimo būdas).

Jei mums atsiųsite savo sugedusį prietaisą, mes jį utilizuosime nemokamai.

Page 50

Page 51

Grizzly Service-Center

Grizzly Tools

GmbH & Co KG

Kunden-Service Stockstädter Straße 20 63762 Großostheim Tel.: 06026 9914 441

Fax: 06026 9914 499 E-Mail: service-baumarkt@grizzly.biz Homepage: www.grizzly.biz

Novo CSV Ltd.

Unit 3, Beldray Park Beldray Road, Mount Pleasant

Bilston, West Midlands WV14 7NH Tel.: 0845 683 2672 e-mail: care@novoserv.so.uk

I.T.S. Winschoten bv

Bezoekadres: Papierbaan 55 9672 BG Winschoten Postadres: Antwoordnummer 300 9670 WB Winschoten Tel.: 0900 8724357 0597 413753

Fax: 0597 420632

e-mail: itsw@planet.nl

ITSw bv BE

Tel.: 03 54 13760

Fax: 03 54 15651 e-mail: forteam.esther@skynet.be

Krysiak Sp. z o.o.

ul. Rolna 6 62-081 Baranowo Tel.: 061 650 75 30

Fax: 061 650 75 32 e-mail: krysiak@krysiak.pl Homepage: www.krysiak.pl

HECHT MOTORS s.r.o.

U Mototechny 131 251 62 Mukařov-Tehovec“

Tel.: 323 661 347 linka 27

Fax: 323 661 348

e-mail: prijemoprav@hecht.cz Homepage: www.hecht.cz

HECHT SK spol, s. r.o.

Letisková 20 971 01 Prievidza“ Tel.: 046 542 0320 klapka 37

Fax: 046 542 7207

e-mail: reklamacie@hecht.sk Homepage: www.hecht.sk

LTU

U A B Garden Baltic

Daugiau informacijos puslapyje: www.grizzlybaltic.com

Garden Italia SPA

Via Zaccarini, 8 29010 San Nicolò a Trebbia (PC) Tel.: 0523 764811

Fax: 0523 768689

e-mail: info@gardenitalia.it

B-42006_ B-42522_20180110_mt

Page 52
