Jade RGB
Manuale di istruzioni
Instructions manual
Page 2
INDICE
1.0 Introduzione...................................................................................................................................4
1.1 Informazioni di sicurezza..............................................................................................................................................4
1.1.1 Protezione da scariche elettriche ............................................................................................................................4
1.1.2 Installazione................................................................................................................................................................4
1.1.3 Protezione dagli incendi ...........................................................................................................................................4
1.1.4 Protezione da solidi e liquidi.....................................................................................................................................4
1.2 Normative .....................................................................................................................................................................4
2.0 Dimensioni .....................................................................................................................................5
3.0 Imballo e trasporto .......................................................................................................................5
3.1 Imballo...........................................................................................................................................................................5
3.2 Trasporto ........................................................................................................................................................................5
4.0 Installazione ..................................................................................................................................6
4.1 Fissaggio ........................................................................................................................................................................6
4.2 Orientamento del fascio di luce .................................................................................................................................6
4.3 Collegamento della tensione di alimentazione........................................................................................................7
4.4 Collegamento del segnale DMX.................................................................................................................................7
5.0 Utilizzo del proiettore ....................................................................................................................8
5.1 Impostazione modo di funzionamento.......................................................................................................................8
5.2 Impostazione indirizzo DMX.........................................................................................................................................8
5.3 Funzioni DMX .................................................................................................................................................................9
5.3.1 Funzioni DMX con modalità 3 canali.......................................................................................................................9
5.3.2 Funzioni DMX con modalità 4 canali.......................................................................................................................9
5.3.3 Funzioni DMX con modalità 5 canali.......................................................................................................................9
6.0 Funzionamento Master-Slave e Automatico ...........................................................................10
6.1 Configurazione MASTER..............................................................................................................................................10
6.2 Configurazione SLAVE ................................................................................................................................................11
7.0 Protezione termica......................................................................................................................11
8.0 Manutenzione .............................................................................................................................11
8.1 Pulizia del proiettore ...................................................................................................................................................11
8.2 Controlli periodici .......................................................................................................................................................11
9.0 Parti di ricambio..........................................................................................................................12
10.0 Smaltimento dell’apparecchiatura.........................................................................................12
11.0 Ricerca dei guasti.....................................................................................................................12
12.0 Specifiche tecniche .................................................................................................................13
Page 3
INDEX
1.0 Introduction .................................................................................................................................14
1.1 Safety information.......................................................................................................................................................14
1.1.1 Protecting against electric shock ..........................................................................................................................14
1.1.2 Installation ................................................................................................................................................................14
1.1.3 Protection against burns and fire ...........................................................................................................................14
1.1.4 Weather protection..................................................................................................................................................14
1.2 Compliance ................................................................................................................................................................14
2.0 Size ...............................................................................................................................................15
3.0 Packaging and transport ...........................................................................................................15
3.1 Packaging ...................................................................................................................................................................15
3.2 Transport ......................................................................................................................................................................15
4.0 Installation ...................................................................................................................................16
4.1 Fixing ............................................................................................................................................................................16
4.2 Adjusting light beam direction..................................................................................................................................16
4.3 Connection to mains power ......................................................................................................................................17
4.4 Connection to DMX signal .........................................................................................................................................17
5.0 Use of the unit..............................................................................................................................18
5.1 Setting operating mode .............................................................................................................................................18
5.2 Setting DMX Address ..................................................................................................................................................18
5.3 DMX functions .............................................................................................................................................................19
5.3.1 DMX functions with DMX MODE = 3 channels.......................................................................................................19
5.3.2 DMX functions with DMX MODE = 4 channels.......................................................................................................19
5.3.3 DMX functions with DMX MODE = 5 channels.......................................................................................................19
6.0 Master-Slave and Automatic function......................................................................................20
6.1 MASTER configuration.................................................................................................................................................20
6.2 SLAVE configuration....................................................................................................................................................21
7.0 Thermal protection .....................................................................................................................21
8.0 Maintenance...............................................................................................................................21
8.1 Cleaning the unit ........................................................................................................................................................21
8.2 Regular checks ...........................................................................................................................................................21
9.0 Spare parts ..................................................................................................................................22
10.0 Disposal......................................................................................................................................22
11.0 Troubleshooting.........................................................................................................................22
12.0 Technical specifications ..........................................................................................................23
Page 4
4 Italiano
1.1 Informazioni di sicurezza
1.1.1 Protezione da scariche elettriche
• Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura.
• Non utilizzate l’apparecchiatura in assenza di una connessione di terra.
• Prima di connettere l’apparecchio alla rete elettrica, verificate la compatibilità di tensione e frequenza.
• Non maneggiate il prodotto con mani bagnate o in presenza di acqua.
• Controllate periodicamente che il cavo di alimentazione non sia schiacciato o danneggiato.
• Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione ordinaria non descritta nel presente manuale.
1.1.2 Installazione
• Fissate il proiettore con viti, ganci o altri supporti in grado di sostenerne il peso.
• Le operazioni di installazione dell’apparecchiatura devono essere eseguite da personale competente e qualificato.
1.1.3 Protezione dagli incendi
• Idoneo ad essere installato su superfici normalmente infiammabili.
• Non installate l’apparecchio in locali in cui la temperatura ambiente supera i 40° (104°F).
1.1.4 Protezione da solidi e liquidi
Il proiettore rientra nella classificazione di apparecchio con grado di protezione IP66.
1.2 Normative
• L’apparecchio soddisfa i requisiti della normativa EN60598-1 EN60598-2-17.
• L’apparecchio soddisfa i requisiti della direttiva 2002/95/CE (RoHS).
1.0 Introduzione
Attenzione!
Questo prodotto è adatto solo ad un uso professionale, non ad un uso domestico.
Page 5
Italiano 5
3.1 Imballo
Controllate attentamente il contenuto della scatola e, in caso di danni al prodotto, contattate il Vs. trasporta-
tore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti:
n° 1 proiettore Jade RGB
n° 1 manuale di istruzioni
3.2 Trasporto
Si raccomanda di trasportare l’apparecchiatura con estrema attenzione, utilizzando il suo imballo originale per
evitare di danneggiare il prodotto.
116mm
4,57”
114mm
4,47”
194mm
7,62”
8
m
m
0
,
3
1
”
9
mm
0
,
3
3
”
19mm
0,76”
114mm
4,47”
160mm
6,30”

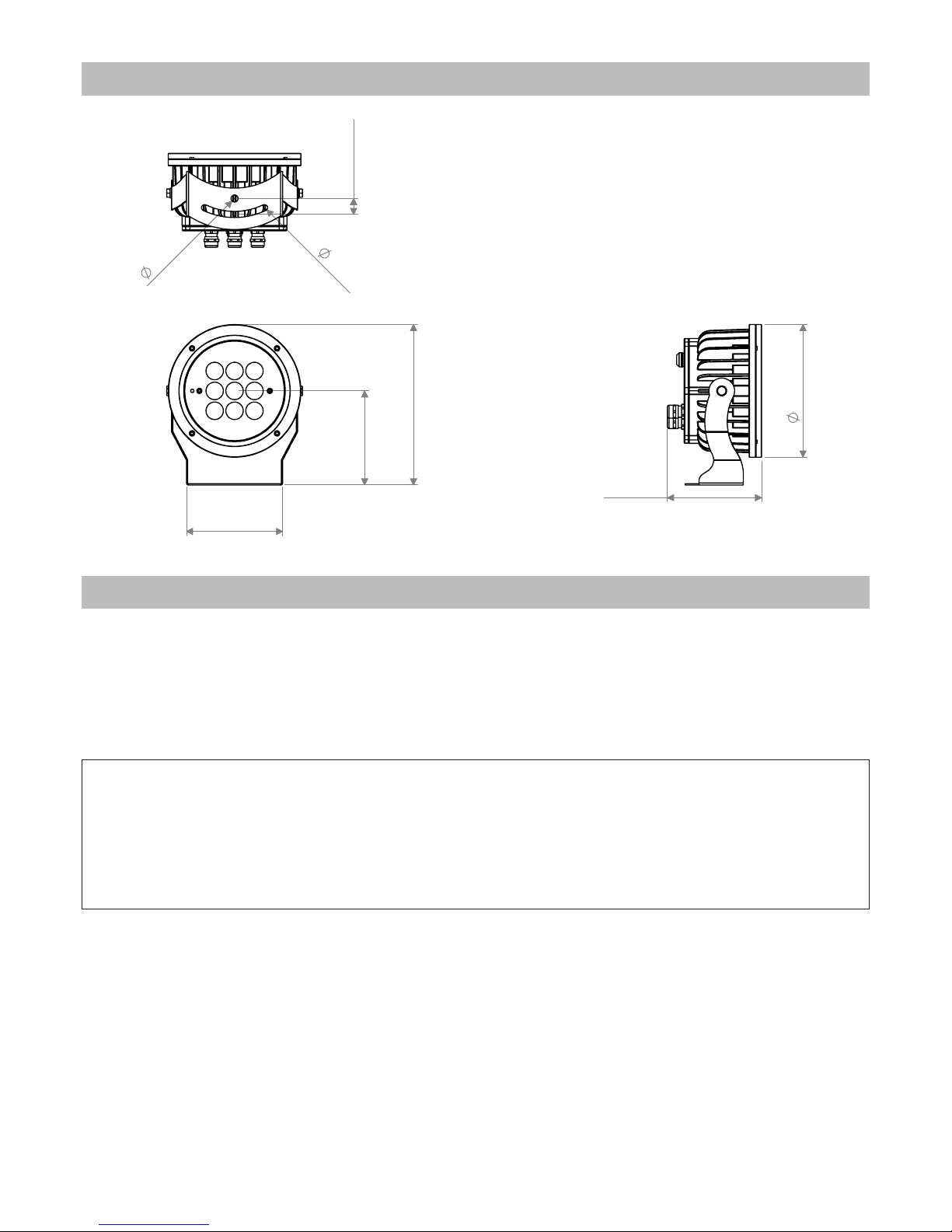

2.0 Dimensioni
3.0 Imballo e trasporto
Attenzione!
• La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali
danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere.
• Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce.
• Eventuali resi di materiale dovranno essere autorizzati da Griven S.r.l. ed inviati completi della documentazione
fiscale necessaria.
Page 6
6 Italiano

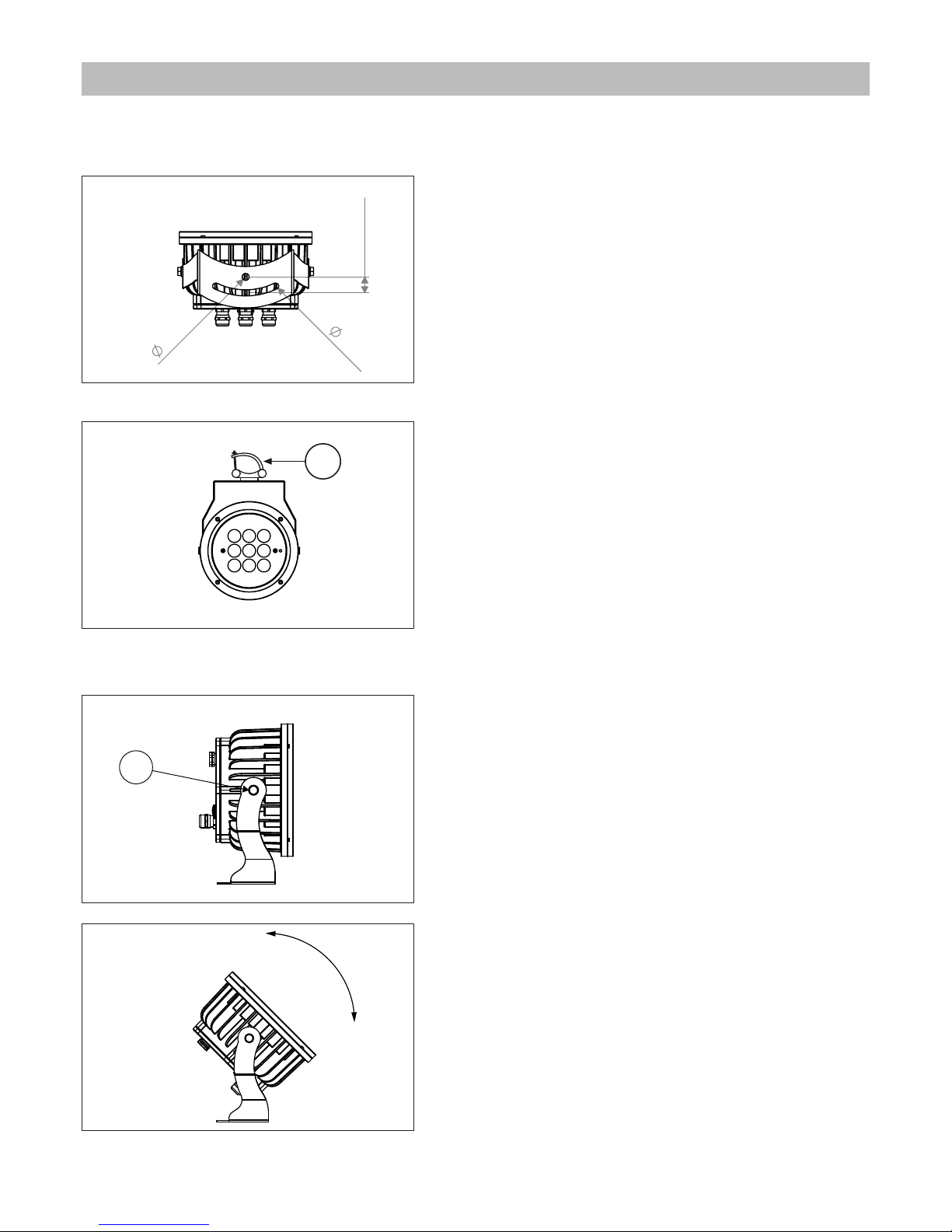

4.1 Fissaggio
Il proiettore può essere utilizzato sia appoggiato a terra che fissato ad una struttura e può funzionare in qualsiasi
posizione.
Installazione fissa
Utilizzare i tre fori Ø12.5 (1/2”) sulla forcella per fissare l’apparecchiatura.
Installazione ad una struttura mobile (americana)
Per agganciare il proiettore ad una struttura di supporto o americana, consigliamo l’utilizzo di ganci “1” tipo “Aliscaff” fissati al
proiettore mediante i fori sulla forcella, come indicato nella figura seguente.
4.2 Orientamento del fascio di luce
A. Allentate le viti laterali “2”.
8
m
m
0
,
3
1
”
9
mm
0
,
3
3
”
19mm
0,76”
4
Attenzione!
Verificate che il gancio di montaggio (non incluso) non sia danneggiato
e che possa sostenere almeno 10 volte il peso dell’apparecchiatura.
Verificate che la struttura possa sostenere almeno 10 volte il peso dell’apparecchiatura,
dei ganci, degli equipaggiamenti ausiliari, etc.
5
4.0 Installazione
Page 7
Italiano 7
B. Ruotare il corpo nella direzione desiderata e serrate le viti.

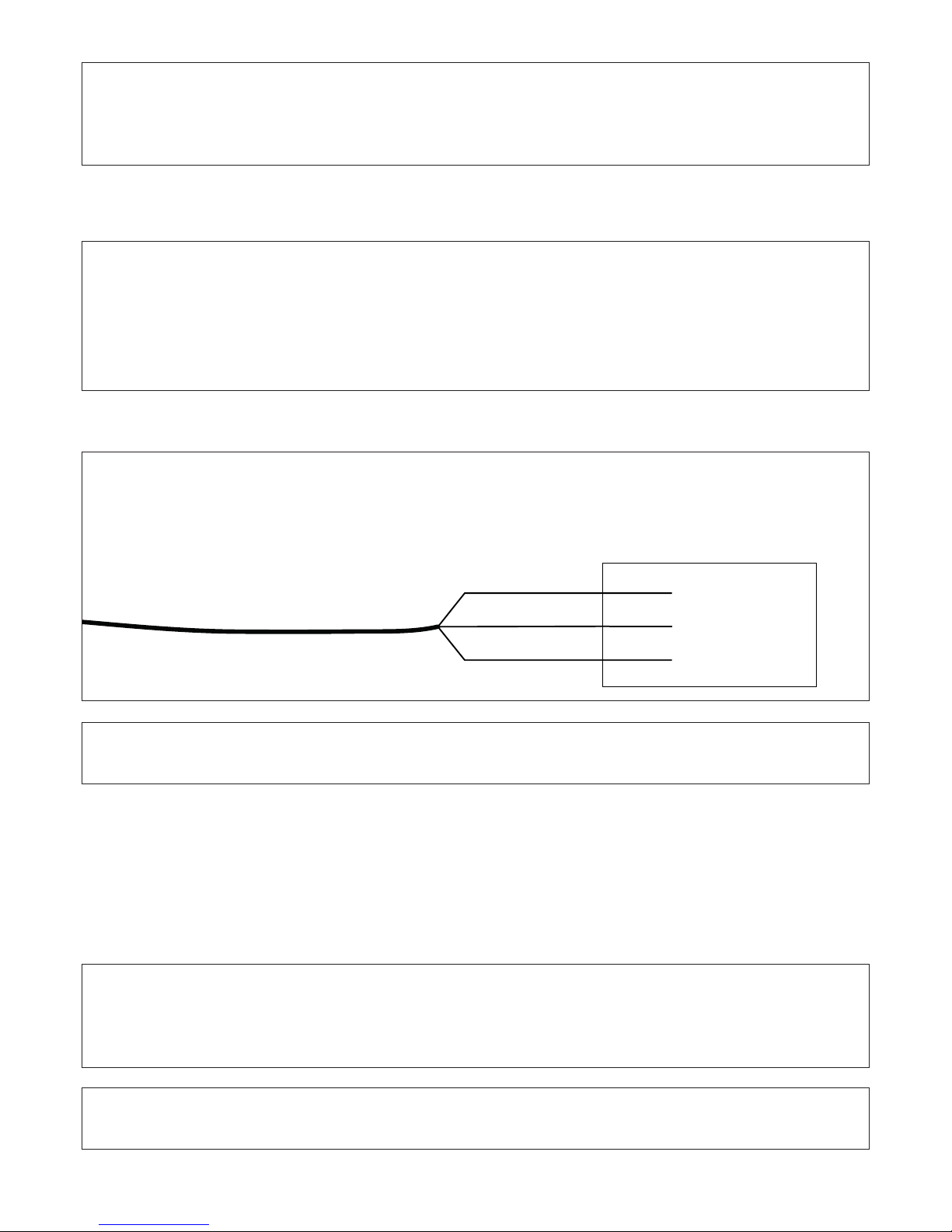

4.3 Collegamento della tensione di alimentazione
Il proiettore può funzionare con tensioni da 100 a 240Vac e con frequenze di 50 e 60Hz.
Collegate il cavo di alimentazione posteriore secondo lo schema riportato nella figura seguente.

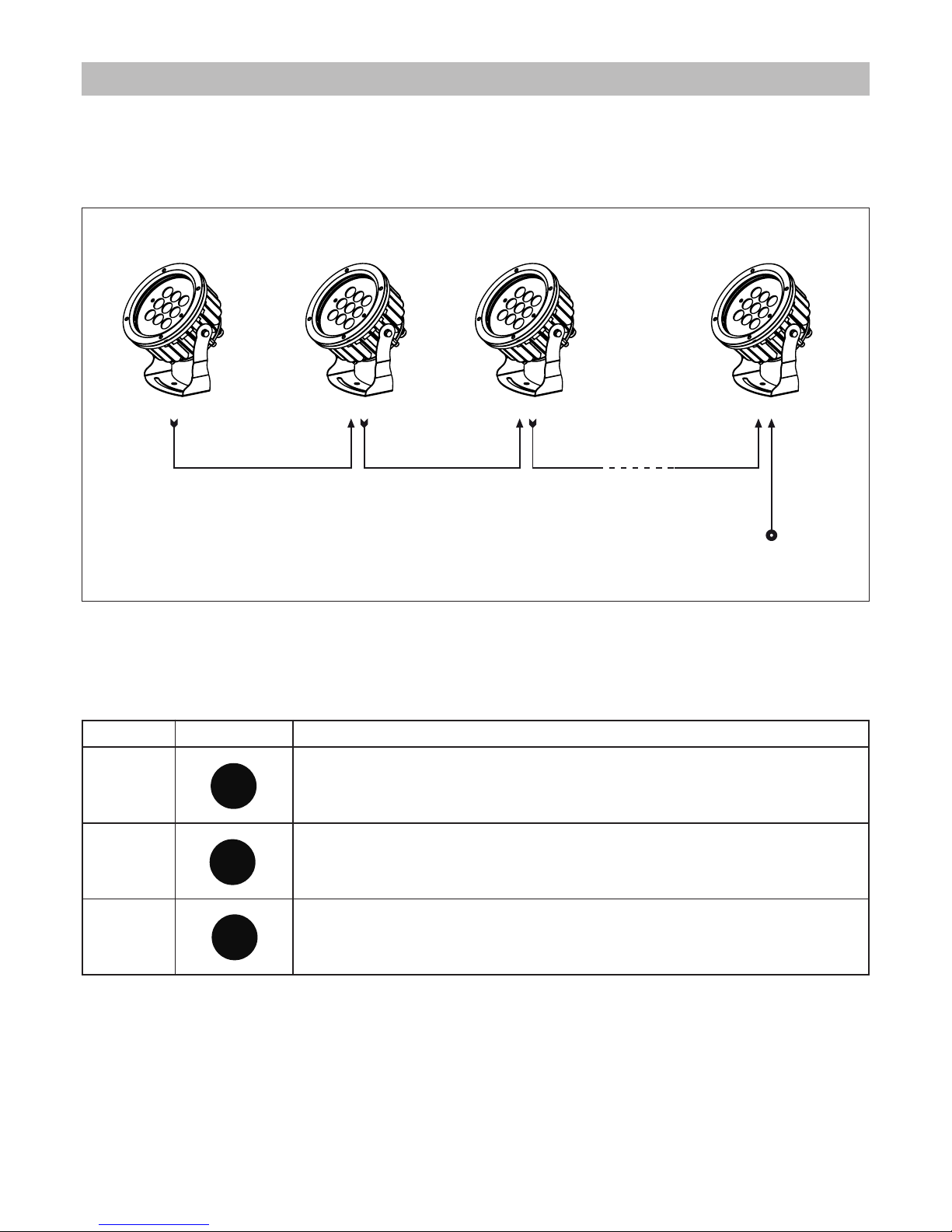

4.4 Collegamento del segnale DMX
Il segnale DMX deve essere collegato utilizzando un cavo schermato progettato per congegni RS-485.
Il cavo di segnale deve essere collegato rispettando la seguente tabella:
GND = schermatura
DATA- = nero
DATA+ = rosso
Attenzione!
• Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse.
• Non installate mai l’apparecchio senza la connessione di terra.
• E’ consigliato l’uso di un interruttore magnetotermico/differenziale sulla linea di alimentazione, come prescritto
dalle norme in vigore.
• Non alimentate il proiettore attraverso unità di potenza dimmer.
• Le operazioni di cablaggio e collegamento devono essere eseguite da personale qualificato.
Fase
Terra
Neutro
Marrone
Giallo Verde
Blu
Tensione di alimentazione
Attenzione!
La schermatura ed i conduttori non devono fare alcun tipo di contatto tra loro.
Il GND del segnale DMX non deve essere collegato alla massa elettrica dell’apparecchio.
Nell’ultima apparecchiatura della linea DMX inserite una resistenza di terminazione
con resistenza da 120 Ω collegata tra DATA- e DATA+.
Attenzione!
Seguire le istruzioni fornite con il kit di connessione per effettuare i collegamenti.
Attenzione!
Seguire le istruzioni fornite con il kit di connessione per effettuare i collegamenti.
Page 8
8 Italiano
5.1 Impostazione modo di funzionamento
Mediante un telecomando con protocollo RC5 (AL1321) è possibile selezionare uno dei seguenti modi di funzio-
namento:
• Con controllo DMX512
Il proiettore viene controllato tramite segnale DMX512.
• In modalità MASTER-SLAVE o AUTOMATICA
I proiettori funzionano in modo indipendente senza bisogno di centraline di controllo
(vedi capitolo 8.0 Funzionamento Master-Slave e Automatico).
Ogni pressione viene confemata da un flash molto breve da parte del faro.
Di seguito i tasti che vengono utilizzati:
5.2 Impostazione indirizzo DMX
Mediante l’utilizzo del telecomando (AL1321) è possibile selezionare l’indirizzo e il modo DMX:
AV
TELETEXT
1-/--
AV
79ʗ
.....
10
PROG +
PROG -
P+
P-
Attenzione!
Prima di eseguire qualunque impostazione è necessario effettuare il login come indicato nella tabella.
Funzione Tasti Descrizione
LOGIN
E’ la prima operazione da effettuare. dopo aver premuto i tasti 1, 2, 3 è possibile
accedere all’impostazioni delle funzioni. La funzione è confermata da 1 flash
bianco da parte del proiettore.
LOGOUT
/
Il logout è automatico dopo 5 minuti di mancata ricezione del segnale. Una volta
che il proiettore ha eseguito il logout no n è possibile fare alcuna operazione
prima di un nuovo login.
Funzione Tasti Descrizione
Cambio
modo DMX
+ 3 / 4 / 5
Selezionare 3, 4 o 5 canali DMX. Se l’impostazione è corretta il proiettore conferma l’operazione con due flash bianchi.
Cambio
indirzzo
DMX
+ 0....9
79ʗ
Il nuovo indirizzo immesso deve essere a 3 cifre. (ES. 0 6 7) Se l’indirizzo è corretto
il faro conferma l’operazione con 3 flash bianchi.
5.0 Utilizzo del proiettore
Attenzione!
Il telecomando va puntato verso la parte frontale del proiettore.
Page 9
Italiano 9
5.3 Funzioni DMX
5.3.1 Funzioni DMX con modalità 3 canali
5.3.2 Funzioni DMX con modalità 4 canali
5.3.3 Funzioni DMX con modalità 5 canali
Attenzione!
In assenza del segnale DMX i led rimarranno SPENTI.
Canale Funzione Valore Descrizione
1 Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso
2 Verde 0-255 Controllo proporzionale 0-100% del colore Verde
3 Blu 0-255 Controllo proporzionale 0-100% del colore Blu
Canale Funzione Valore Descrizione
1 Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso
2 Verde 0-255 Controllo proporzionale 0-100% del colore Verde
3 Blu 0-255 Controllo proporzionale 0-100% del colore Blu
4
Dimmer
Strobo
0-15 Intensità luminosa 100%
16-150 Controllo proporzionale intensità luminosa 100-0%
151-160 Intensità luminosa 0%
161-255 Controllo proporzionale effetto strobo 0-100% (255=max)
Canale Funzione Valore Descrizione
1 Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso
2 Verde 0-255 Controllo proporzionale 0-100% del colore Verde
3 Blu 0-255 Controllo proporzionale 0-100% del colore Blu
4 Dimmer
0-5 Intensità luminosa 0%
6-250 Controllo proporzionale intensità luminosa 0-100%
251-255 Intensità luminosa 100%
5 Strobo
0-5 Strobo disattivato
6-250 Controllo proporzionale effetto strobo 0-100%
251-255 Frequenza strobo 100%
Page 10
10 Italiano
Il proiettore Jade RGB è in grado di funzionare senza segnale DMX (modo AUTOMATICO) ed è possibile configurarlo in modo che un solo proiettore MASTER comandi una serie di proiettori SLAVE. Questa funzione è particolarmente utile quando si vuole far eseguire lo stesso programma a più proiettori in modo sincronizzato.
Nella seguente figura è visualizzato un esempio di architettura Master-Slave.
6.1 Configurazione MASTER
Il proiettore può eseguire un programma cambiacolori preimpostato.
Per eseguire il programma preimpostato vedere la tabella seguente:
Il proiettore risponde con un flash se viene selezionato un tempo di 5 secondi, 2 flash per 10 secondi, 3 flash per
20 scondi e 4 flash per 40 secondi.
6.0 Funzionamento Master-Slave e Automatico
MASTER SLAVE 1 SLAVE N
INOUTINOUT
SLAVE 2
INOUT
Resistenza di terminazione
(R=120
ƺ
non inclusa!)
Funzione Tasti Descrizione
Configura-
zione Master
AV
L’inserimento o il disinserimento della modalità automatico sono possibili solo
dopo il login. Il programma eseguito è: verde-ciano-blu-magenta-rosso-giallobianco. Il tempo di scena iniziale è di 5 secondi. Se il proiettore viene spento in automatico, si riaccende in automatico con lo stesso tempo di scena selezionato.
Incremento
durata
scena
P+
Valido solo con automatico inserito. Incremento del tempo di scena:
5 → 10 → 20 → 40 secondi.
decre-
mento du-
rata scena
P-
Valido solo con automatico inserito. decremento del tempo di scena:
40 → 20 → 10 → 5 secondi.
Page 11
Italiano 11
6.2 Configurazione SLAVE
Per impostare il proiettore come SLAVE è sufficiente configurare il proiettore con indirizzo 001.
Un sensore termico, all’interno, protegge il proiettore dal surriscaldamento. Il sensore termico limita la corrente ai
led, per salvaguardarne l’integrità, nel caso la temperatura ambiente sia superiore a quella consentita.
Per assicurare la massima funzionalità e resa ottica si raccomanda di attenersi alle istruzioni riportate qui di seguito.
8.1 Pulizia del proiettore
Il proiettore deve essere pulito regolarmente. La frequenza della pulizia dipende soprattutto dall’ambiente nel
quale l’apparecchiatura funziona, infatti polvere eccessiva, depositi di fumo ed altre scorie riducono le prestazioni ottiche.
• Pulite regolarmente il vetro del proiettore
• Prestare molta attenzione durante la pulizia dei componenti ed assicurarsi di lavorare in un ambiente pulito e
ben illuminato.
• Non usare solventi che potrebbero danneggiare o le superfici verniciate.
• Rimuovere la polvere con un panno di cotone inumidito con pulitore per vetri o acqua distillata.
• Rimuovere fumo ed altri residui con un panno di cotone inumidito con alcol isopropile.
• Asciugare con un panno pulito, soffice e privo di filamenti, oppure con aria compressa.
8.2 Controlli periodici
• Controllate i collegamenti elettrici ed in particolare la messa a terra ed il cavo di alimentazione.
• Controllate che il proiettore non sia danneggiato meccanicamente ed eventualmente sostituite le parti
deteriorate.
Sostituite gli schermi di protezioni danneggiati.
Attenzione!
Se state utilizzando la modalità MASTER-SLAVE,
sulla linea non devono essere presenti altri dispositivi di controllo DMX512!!
7.0 Protezione termica
8.0 Manutenzione
Attenzione!
Togliete tensione prima di effettuare qualsiasi operazione sul proiettore.
Page 12
12 Italiano
Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven.
Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta.
Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiettore di cui avete richiesto i ricambi.
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettroniche (RAEE), prevede che gli apparecchi
illuminanti non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi debbono
essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono
ed impedire potenziali danni per la salute e l’ambiente.
Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni sulla corretta dismissione delle apparecchiature, i detentori potranno rivolgersi al servizio
pubblico preposto o ai rivenditori.
9.0 Parti di ricambio
10.0 Smaltimento dell’apparecchiatura
11.0 Ricerca dei guasti
Problema Possibile causa Provvedimento
Il proiettore non
risponde correttamente
al controllo DMX.
Collegamento cavi
DMX non corretto.
Ispezionare connessioni e cavi. Correggere le connessioni
inefficienti. Riparare o sostituire i cavi danneggiati.
Collegamento dati non
terminato.
Inserire una spina di termine nel jack di uscita
dell’ultima apparecchiatura del collegamento.
Assegnazione non corretta
degli indirizzi dei proiettori.
Controllare gli indirizzi delle apparecchiature e le
impostazioni del protocollo.
Una delle apparecchiature
è difettosa e disturba la
trasmissione di dati nel
collegamento.
Cortocircuitare un’apparecchiatura alla volta
fino a quando il funzionamento normale non è
ripristinato.
Il proiettore è configurato
come Master , ma non esegue nessun programma.
Scheda guasta. Verificare il funzionamento della scheda di controllo.
Il proiettore è configurato
come Slave , ma non
risponde correttamente
al Master.
Sono stati impostati più
Master sulla linea
Verificare che solo un’apparecchio sia configurato
come Master.
Sulla linea è presente il
segnale DMX.
Verificare che non ci siano centraline DMX sulla linea.
Page 13
Italiano 13
Caratteristiche meccaniche
Altezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194mm (7.62”)
Larghezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164mm (6.45”)
Profondità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114mm (4.47”)
Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.2 Kg (4.85lbs)
Caratteristiche termiche
Massima temperatura ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40°C (104°F)
Massima temperatura superficiale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <60°C ( <140°F)
Caratteristiche elettriche
Tensione di alimentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100-240 Vac 50/60Hz
Corrente nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2A@230V
Potenza massima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23W
Protezione termica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Elettronica
Sorgente luminosa
Tipo sorgente luminosa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Led
Ottica
Sistema ottico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A lenti
Controllo
Protocollo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USITT DMX-512
Canali di controllo RGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 4 - 5 canali DMX
Costruzione
Corpo proiettore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Acciaio/Alluminio
Trattamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vernice antigraffio
Fattore di protezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP66
12.0 Specifiche tecniche
Page 14
1.1 Safety information
1.1.1 Protecting against electric shock
• Disconnect the unit from mains supply before servicing it or performing any other action.
• Always ground/earth the unit electrically.
• Before connecting the unit to power supplies, verify that operating voltage and frequency are compatible.
• Do not handle the unit with wet hands or in the presence of water.
• Check regularly that the power supply cable is not damaged or crushed.
• Apply to a qualified technician for any regular maintenance action not described in this manual.
1.1.2 Installation
• Fix the unit with screws, hooks or any other support able to bear the weight of the unit itself.
• The unit installation actions must be performed by a qualified staff.
1.1.3 Protection against burns and fire
• Suitable to be installed onto normally inflammable surfaces.
• The unit is not to be installed in places where the ambient temperature exceeds 40° (104°F).
1.1.4 Weather protection
The unit is classified as device with an IP66 weather protection rate.
1.2 Compliance
• Product in compliance with EN60598-1 EN60598-2-17.
• Product in compliance with 2002/95/CE (RoHS).
1.0 Introduction
Warning!
This unit is suitable for professional use only, not for domestic use.
14 English
Page 15
3.1 Packaging
Check carefully the content of the box and, in case of damage, contact your forwarder immediately. The following items are included in the box of this unit:
n° 1 Jade RGB unit
n° 1 owner’s manual
3.2 Transport
It is recommended to transport the unit with the maximum care, by using its original packing, to avoid to
damage the unit.
2.0 Size
116mm
4,57”
114mm
4,47”
194mm
7,62”
8
m
m
0
,
3
1
”
9
mm
0
,
3
3
”
19mm
0,76”
114mm
4,47”
160mm
6,30”
3.0 Packaging and transport
Warning!
• Griven S.r.l. liability will cease upon consignment of goods to the forwarder: claims for damage due to transport must be addressed directly to the forwarder.
• Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods.
• Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly accompanied by relevant shipping documents.
English 15
Page 16
4.1 Fixing
The unit can be used both rested on floor and fixed onto a structure. The unit can operate in any position.
Fixed Installation
Use the three holes Ø12.5 (1/2”) in the bracket to fix the unit.
Installation onto a mobile structure (truss)
To fix the unit onto a supporting structure or truss, it is suggested
to use hooks “1” type “Aliscaff”. The hooks are to be fitted to the
unit through the holes in the bracket, as shown in the picture.
4.2 Adjusting light beam direction
1. Untighten the lateral screw “2”.
2. Rotate the bodies of the unit towards desired direction and
tighten the screw “2”.
8
m
m
0
,
3
1
”
9
mm
0
,
3
3
”
19mm
0,76”
4
4.0 Installation
5
16 English
Page 17
4.3 Connection to mains power
The unit can operate with voltage from 100 to 240Vac and with frequency of 50 and 60Hz.
For the connection use main cable in the side of the rear boxl of the fixture and connect as shown below.
4.4 Connection to DMX signal
The DMX signal is to be connected by using a shielded cable designed for devices RS-485.
The signal cable must be connected according to the following table:
GND = Hose
DATA - = Black
DATA + = Red
Warning!
Check that the fixing hook is not damaged and is able to bear at least 10 times the weight of the unit.
Check that the structure can bear at least 10 times the weight of the unit,
the hooks, the additional equipments, etc.
Warning!
• Before connecting the unit, verify that power supplies features are compatible with the unit features.
• The unit must never be installed if not grounded electrically.
• It is suggested to use a magnetothermic switch along the power supply line, as prescribed by in force rules.
• The unit must not be powered up through a dimmer power device.
• Wiring and connection actions are to be performed by a qualified staff.
Live
Ground
Neutral
Brown
Yellow Green
Blue
Main supply
Warning!
Follow the instructions provided along with the connection kit to perform the connections.
Warning!
All data wires must be isolated one from another and from the shield.
The GND of the DMX signal is not to be connected to the electric ground of the unit.
Insert a terminal plug with a 120 Ω resistor connected to DATA- and DATA+ in the last unit.
Warning!
Follow the instructions provided along with the connection kit to perform the connections.
English 17
Page 18
5.1 Setting operating mode
By using an infrared remote control (code AL1321) featuring an RC5 control, it is possible to select one of the fol-
lowing operating mode.
• using DMX512 signal control mode
Each fixture is controlled from DMX512 signal control.
• MASTER-SLAVE or AUTOMATIC mode
The projector operates independently, without DMX512 signal control. (see chapter 8)
Every button push is confirmed by a very short flash coming from the projector.
The following buttons will be used:
5.2 Setting DMX Address
By using the remote control (AL1321) it is possible to select the DMX address and mode:
5.0 Use of the unit
AV
TELETEXT
1-/--
AV
79ʗ
.....
10
PROG +
PROG -
P+
P-
Warning!
Before performing any setting operation it is necessary to log in as reported in the chart below.
Function Buttons Description
LOGIN
It is the first procedure to be performed. After pushing the buttons 1, 2, 3 it is possible to access the functions settings. The function is confirmed by 1 white flash
coming from the projector.
LOGOUT
/
The logout is automatic after 5 minutes of missing reception of the signal coming
from the remote control. Once th projector logs out it is not possible to perform
any other operation before a new login.
Funzione Tasti Descrizione
Change
of DMX
mode
+ 3 / 4 / 5
Select 3, 4 or 5 DMX channels. If the setting is correct then the projector will confirm the procedure by performing 2 white flashes.
Change
of DMX
address
+ 0....9
79ʗ
The new entered address must feature 3 digits (e.g. 0 6 7). If the address is correct
then the projector will confirm the procedure by performing 3 white flashes
Warning!
The remote control has to be pointed toward the front of the projector.
18 English
Page 19
5.3 DMX functions
5.3.1 DMX functions with DMX MODE = 3 channels
5.3.2 DMX functions with DMX MODE = 4 channels
5.3.3 DMX functions with DMX MODE = 5 channels
Warning!
In absence of DMX signal the led will remain OFF.
Channel Function Value Description
1 Red 0-255 Proportional control 0-100% of the Red color
2 Green 0-255 Proportional control 0-100% of the Green color
3 Blue 0-255 Proportional control 0-100% of the Blue color
Channel Function Value Description
1 Red 0-255 Proportional control 0-100% of the Red color
2 Green 0-255 Proportional control 0-100% of the Green color
3 Blue 0-255 Proportional control 0-100% of the Blue color
4
Dimmer
Strobe
0-15 Luminous output intensity 100%
16-150 Proportional control of the luminous output intensity 100-0%
151-160 Luminous output intensity 0%
161-255 Proportional control of the strobe effect 0-100% (255=max)
Channel Function Value Description
1 Red 0-255 Proportional control 0-100% of the Red color
2 Green 0-255 Proportional control 0-100% of the Green color
3 Blue 0-255 Proportional control 0-100% of the Blue color
4 Dimmer
0-5 Luminous output intensity 0%
6-250 Proportional control of the luminous output intensity 0-100%
251-255 Luminous output intensity 100%
5 Strobe
0-15 No strobe
6-250 Proportional control of the strobe effect 0-100%
251-255 Strobe effect 100%
English 19
Page 20
Jade RGB can operate without DMX signal (in AUTOMATIC mode) and can be set so that a single MASTER unit will
command a series of SLAVE units. This function is particularly useful when more units are desired to execute the
same programme in synchrony.
The following picture shows an example of a Master-Slave layout.
6.1 MASTER configuration
The projector can perform a pre-set colour-changer programme.
In order to perform such pre-set programme please refer to the chart below:
The projector will perform a flash if you select a time of 5 seconds, 2 flashes for 10 seconds, 3 flashes for 20 scond
and 4 flashes for 40 seconds.
6.0 Master-Slave and Automatic function
MASTER SLAVE 1 SLAVE N
INOUTINOUT
SLAVE 2
INOUT
Terminal resistor
(R=120
ƺ
not included!)
Funzione Tasti Descrizione
Master Con-
figuration
AV
the input or the removing of the automatic mode can be performed only after
the log in. The programme is: green-cyan-blue-magenta-red-yellow-white. The
pre-set time of each scene is 5 seconds. If the projector is turned off when it is set
in automatic mode, it will switch on again in automatic mode with the same selected scene time.
Increase of
the scene
duration
P+
Available only if the projector is set in automatic mode. Increase of the scene
time: 5 – 10 – 20 – 40 seconds.
Decrease
of the
scene du-
ration
P-
Available only if the projector is set in automatic mode. Decrease of the scene
time: 40 – 20 – 10 – 5 seconds.
20 English
Page 21
6.2 SLAVE configuration
To set up the unit as SLAVE set the unit with dmx address 001.
An internal temperature sensor prevents the unit from overheating. The temperature sensor will limit the current
to leds, protecting their integrity, if the ambient temperature exceeds the one allowed.
To ensure maximum functionality and light output it is recommended to follow these instructions:
8.1 Cleaning the unit
The unit must be cleaned regularly. Cleaning regularity will depend especially on the environment where the unit
will operate: deposits of dust, smokes or other wastes will reduce the light output performances.
• Clean regularly the glass of the unit.
• Be careful when cleaning the components. Operate in a clean, properly illuminated environment.
• Do not use solvents which could damage painted surfaces.
• Remove left particles by a cotton towel dampened with a glass-cleaning liquid or distilled water.
• Dry out by a clean, soft, non-scratching towel or by compressed air.
8.2 Regular checks
• Check electrical connections, especially the ground wiring and the power supply cable.
• Check that the unit is not damaged mechanically. Replace those components which have got deteriorated.
Replace damage protection shields.
Warning!
If MASTER-SLAVE mode is being used, no other DMX control device must be present along the line!!
7.0 Thermal protection
8.0 Maintenance
Attention!
Always remove mains power prior to opening up the fixture.
English 21
Page 22
All components of the unit are available as spare parts at Griven dealers.
Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request.
To make the job of assistance centres easier, specify serial number and model of the unit which spare parts are
requested for.
The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old
lighting fixtures must not be disposed of the normal unsorted municipal waste stream. Old appliances must be
collected separately in order to optimise the recovery and recycling of the materials they contain and reduce
the impact on human health and the environment.
The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of
the appliance it the must be separately collected.
Consumer should contact their local authority or retailer for information concerning the correct disposal of their
old appliance.
9.0 Spare parts
10.0 Disposal
11.0 Troubleshooting
Inconvenience Possibile Cause Action
The unit does not
respond properly
to the DMX control.
Incorrect DMX cable
connection.
Check connections and wires. Rectify inefficient connections. Repair or replace damaged wires.
Unfinished data connection.
Insert a terminal plug in the output jack of the last
unit of the connection.
Incorrect address
assignment to the units.
Check the addresses of the units and the protocol settings.
One of the unit is faulty and
it is affecting the data
transmission along the
connection.
Short-circuit units singularly, one by one,
since regular working is restored.
The unit is set to Master or
Automatic, but is not running program.
Out of order PCB Check the PCB functions.
The unit is set to Slave,
but does not
respond properly
to the Master.
There more than a unit is set
to Master.
Check that amongst the interconnected fixtures, only one
has been set to Master.
Conflict in signals. Ensure that there is no incoming DMX signal.
22 English
Page 23
Mechanical features
Height . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194mm (7.62”)
Width . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164mm (6.45”)
Depth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114mm (4.47”)
Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.2Kg (4.85Lbs)
Thermal features
Maximum ambient temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40°C (104°F)
Maximum surface temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <60°C ( <140°F)
Electrical features
Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100-240 Vac 50/60Hz
Nominal current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.2A @ 230V
Maximum power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23W
Thermal protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electronic
Light output source
Type of light output source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Leds
Optics
Optical system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lenses
Available optics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Control
Protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USITT DMX-512
Control channel RGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 4 - 5 DMX channels
Construction
Unit body . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Iron/Aluminium
Treatment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Scratch resistant paint
Weather protection rate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP66
12.0 Technical specifications
English 23
Page 24
Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy
Telefono 0376/779483 - Fax 0376/779682 - 0376/779552
http://www.griven.com/ e-mail [email protected]
http://www.griven.it/ e-mail [email protected]
User’s manual rel. 2.10
Loading...
