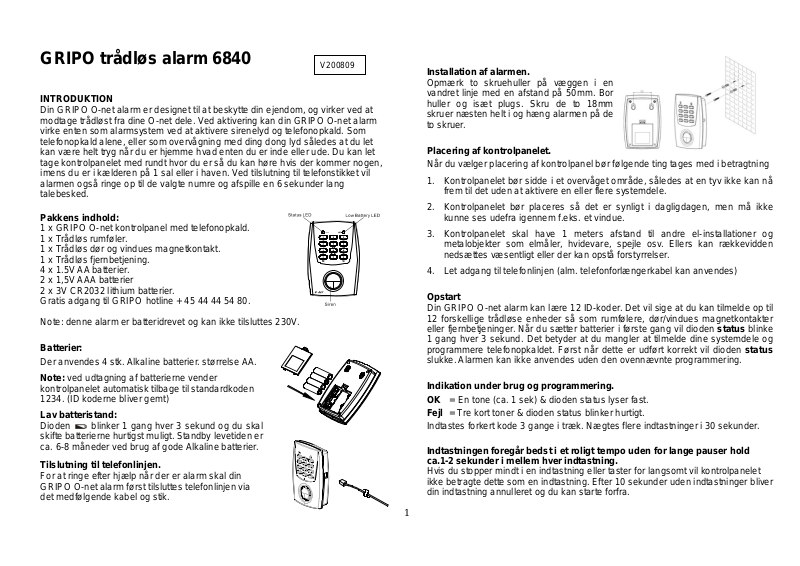

GRIPO trådløs alarm 6840
V200809
INTRODUKTION
Din GRIPO O-net alarm er designet til at beskytte din ejendom, og virker ved at
modtage trådløst fra dine O-net dele. Ved aktivering kan din GRIPO O-net alarm
virke enten som alarmsystem ved at aktivere sirenelyd og telefonopkald. Som
telefonopkald alene, eller som overvågning med ding dong lyd således at du let
kan være helt tryg når du er hjemme hvad enten du er inde eller ude. Du kan let
tage kontrolpanelet med rundt hvor du e r så du kan høre hvis der kommer nogen,
imens du er i kælderen på 1 sal eller i haven. Ved tilslutning til telefonstikket vil
alarmen også ringe op til de valgte numre og afspille en 6 sekunder lang
talebesked.
Pakkens indhold:
1 x GRIPO O-net kontrolpanel med telefonopkald.
1 x Trådløs rumføler.
1 x Trådløs dør og vindues magnetkontakt.
1 x Trådløs fjernbetjening.
4 x 1.5V AA batterier.
2 x 1,5V AAA batterier
2 x 3V CR2032 lithium batterier.
Gratis adgang til GRIPO hotline + 45 44 44 54 80.
Note: denne alarm er batteridrevet og kan ikke tilsluttes 230V.
Batterier:
Der anvendes 4 stk. Alkaline batterier. størrelse AA.
Note: ved udtagning af batterierne vender
kontrolpanelet automatisk tilbage til standardkoden
1234. (ID koderne bliver gemt)
Lav batteristand:
Dioden
skifte batterierne hurtigst muligt. S t andby levetiden er
ca. 6-8 måneder ved brug af gode Alkaline batterier.
Tilslutning til telefonlinjen.
For at ringe efter hjælp når der er alarm skal din
GRIPO O-net alarm først tilsluttes telefonlinjen via
det medfølgende kabel og stik.
blinker 1 gang hver 3 sekund og du skal
Installation af alarmen.
Opmærk to skruehuller på væggen i en
vandret linje med en afstand på 50mm. Bor
huller og isæt plugs. Skru de to 18mm
skruer næsten helt i og hæng alarmen på de
to skruer.
Placering af kontrolpanelet.
Når du vælger placering af kontrolpanel bør følgende ting tages med i betragtning
1. Kontrolpanelet bør sidde i et overvåget område, således at en tyv ikke kan nå
frem til det uden at aktivere en eller flere systemdele.
2. Kontrolpanelet bør placeres så det er synligt i dagligdagen, men må ikke
kunne ses udefra igennem f.eks. et vindue.
3. Kontrolpanelet skal have 1 meters afstand til andre el-installationer og
metalobjekter som elmåler, hvidevare, spejle osv. Ellers kan rækkevidden
nedsættes væsentligt eller der kan opstå forstyrrelser.
4. Let adgang til telefonlinjen (alm. telefonforlængerkabel kan anvendes)
Opstart
Din GRIPO O-net alarm kan lære 12 ID-koder. Det vil sige at du kan tilmelde op til
12 forskellige trådløse enheder så som rumfølere, dør/vindues magnetkontakter
eller fjernbetjeninger. Når du sætter batterier i første gang vil dioden status blinke
1 gang hver 3 sekund. Det betyder at du mangler at tilmelde dine systemdele og
programmere telefonopkaldet. Først når dette er udført korrekt vil dioden status
slukke. Alarmen ka n ikke anvendes uden den ovennævnte programmering.
Indikation under brug og programmering.
OK = En tone (ca. 1 sek) & dioden status lyser fast.
Fejl = Tre kort toner & dioden status blinker hurtigt.
Indtastes forkert kode 3 gange i træk. Nægtes flere indtastninger i 30 sekunder.
Indtastninge n foregår bedst i et roligt tempo uden for lange pauser hold
ca.1-2 sekunder i mellem hver indtastning.
Hvis du stopper mindt i en indtastning ell er taster for langsomt vil kontrolpanelet
ikke betragte dette som en indtastning. Efter 10 sekunder uden indtastninger bliver
din indtastning annulleret og du kan starte forfra.
1
Page 2
ADGANGSKODE (opret) standard fabrikskoden er 1234
Tast: Gl. adgangskode + 6
(en kvitterings tone lyder og der er nu fast lys i dioderne status & ).
Tast:
Note:
anvendes flere gange. Indtastningen skal være afsluttet inden for 15 sekunder ellers
anerkendes indtastningerne ikke og du må starte forfra.
Ny adgangskode + 6
(en kvitteringstone lyder dioderne slukker igen og din nye adgangskode er gemt)
EKS: (1234
du bør altid lave en privat kode! Du kan anvende tallene fra 0 til 9 og samme tal kan
6 0222 6) = ny kode 0222
ID-KODE (tilmeldingstilstand) tilmelding af trådløse systemdele.
Tast: Adgangskode +
(en kvitterings tone lyder og der er nu blinkende lys i dioderne status & ).
Vigtigt! Start med at tilmelde fjernbetjeningen (s.6)
Derefter tilmeldes magnetføler og PIR
Fjernbetjeningen indeholder ID koden som alarmen skal ”lære” inden
flere enheder tilmeldes.
Du har nu 30 sekunder til at tilmelde 1 stk. trådløs systemdel
(se afsnit for de enkelte dele og hvordan de skal aktiveres for at blive tilmedt)
Kontrolpanelet modtager signalet og accepterer systemdelen.
(en lang ok tone lyder dioderne slukker igen og din systemdel er tilmeldt)
Gentag ovennænte procedure for at tilmelde flere systemdele.
(der kan tilmeldes 12 trådløse dele I alt)
ID-KODE (slet alt)
Tast: Adgangskode +
(en kvitterings tone lyder og der er nu fast lys i dioderne status & ).
TELEFONNUMRE (opret)
Tast: Adgangskode + 7
(en kvitterings tone lyder og der er nu blinkende lys i dioderne status & ).
Tast: Telefon nummer +
(en kvitteringstone lyder dioderne slukker igen og telefon nummeret er gemt)
Gentag ovennænte procedure for at oprette flere numre max 4 i alt.
max 4
TELEFONNUMRE (slet alt)
Tast: Adgangskode + 9
(en kvitterings tone lyder og der er nu fast lys i dioderne status & ).
Tast: Adgangskode + 9
(en kvitteringstone lyder dioderne slukker igen og alle telefonnumre er nu slettet)
ALARMBESKED (opret)
Tast: Adgangskode + 5 begyndt indtalingen straks efter tonen.
(en kvitterings tone lyder og der er nu fast lys i dioden
Tast: Indtal beskeden
(en kvitteringstone lyder dioderne slukker igen og alarm beskeden er gemt)
Note: Mikrofonen er placeret lige under tast aturet (et lille hul) hold en afstand p å ca.
i 6 sekunder).
2
Page 3
30 cm og tal højt og tydeligt. Undgå også baggrundsstøj under indtalingen.
TASTELYD (til/fra) standard fabriksinstilling er til
Slå tastelyd skiftvis til og fra på følgende måde:
Tast: Adgangskode + 8
ALARMTILSTAND (vælg) standard fabriksindstilling er 01
Tilstand 01: (Alarm/Telefon prioritet)
Tast: Adgangskode + 01
Ved alarm vil kontrolpanelet starte med at hyle i 30 sek. Og derefter
være tavst i en periode på 45 sek. I den tavse periode vil kontrolpanelet
foretage sine telefonopkald. Cyklusen udføres 10 gange i alt.
(Alle telefonnumre vil blive ringet op tre gange i alt)
Tilstand 02: (Telefon/Alarm prioritet)
Tast: Adgangskode + 02
Ved alarm vil kontrolpanelet starte med at være tavst i en periode på
45 sek. I den tavse periode vil kontrolpanelet foretage sine
telefonopkald. Derefter vil kontrolpanelet hyle i 30 sek. Cyklusen
udføres 10 gange i alt.
(Alle telefonnumre vil blive ringet op tre gange i alt)
Tilstand 03: (Telefon prioritet)
Tast: Adgangskode + 03
Ved alarm vil kontrolpanelet være tavst. Kontrolpanelet vil foretage sine
telefonopkald med det samme. Der vil blive ringet op til hver nummer tre
gange i alt.
(Alle telefonnumre vil blive ringet op tre gange i alt)
Alarmen vil være aktiv i ca. 12 –13 minutter i alt.
Kontropanelet udfører envejs autopkald!
Det vil sige uanset om der svares, vil der blive ringet tre gange i alt til hvert nummer
på følgende måde. Der ringes op i 5 sekunder og beskeden afspilles i 30 sekunder .
Dette er fast og kan ikke ændres.
Hvert telefonummer ringes op i 5 sekunder umiddelbart derefter afspilles
talebeskeden i 30 sekunder. Under næste 45 sekunders tavse periode vil den ringe
til næste nummer osv.
TILKOBLINGSTILSTAND der er altid 15 sekunders udgangsforsin kelse
Tilkobling uden indgangsforsinkelse:
På kontrolpanelet : På fjernbetjeningen:
Tast: Adgangskode +
(En kvitterings tone lyder og dioden status blinker 15 sek i de sidste 5 sekunder afgives
også korte toner)
Med denne tilkobling går alarmen i gang med det samme ved indbrud.
Tilkobling med indgansforsinkelse:
På kontrolpanelet: På fjernbetjeningen:
Tast: Adgangskode +
(En kvitterings tone lyder og dioden status blinker 15 sek i de sidste 5 sekunder afgives
også korte toner)
Med denne tilkobling er alarmen forsinket med 15 sekunder ved
indbrud.
DING DONG funktion uden forsinkelse:
På kontrolpanelet: På fjernbetjeningen:
Tast: Adgangskode +
(En kvitterings ding dong lyder og dioden status lyser kort)
Med denne tilkobling afgives ”ding dong” lyd med det samme.
Frakobling :
På kontrolpanelet: På fjernbetjeningen:
Tast: Adgangskode +
(En kvitterings tone lyder og dioden status lyser kort)
Med frakobling afgives der ikke alarm.
3
Page 4
GRIPO Trådløs rumføler
Rumføleren virker ved, at de reagerer på ændringer af IR- strålingen i det overvågede
området. F.eks. når et menneske bevæger sig. En bevægelse der bliver registreret af din
rumføler vil aktivere dit kontrolpanel når alarmen er tilkoblet. Rumføleren vil også reagere på
større dyr som hund, kat osv. (Den ser ikke fluer der flyver i området).
Vælg placering:
Det anbefales at rumføleren monteres på loftet i et
hjørne. Dette giver den bedste dækning. Alternativt på
væggen i en højde mellem 2 ~ 2,5m ved denne højde
kan sensoren overvåge et område der er op til 12m i en
vinkel på 110°
Justering af overvågningsområde:
Du kan ændre overvågningsområdets størrelse for din
rumføler ved at dreje den op og ned. Derved tilpasses
9
6
3
0
3
6
9
2.0
129630
den til rummet den skal virke i. Skruen med ur symbolet
virker ikke sammen med din alarm og har ingen indflydelse.
Overvågningsområde & placering:
Det er vigtigt at du finder den rigtige placering til din rumføler, overvej følgende råd nøje.
1. Den mest effektive placering af din sensor er i et hjørne. Ved en hjørneplacering vil
sensoren kunne afdække et helt rum (alt efter størrelse).
2. PIR sensorer er mere følsomme for bevægelse på tværs af søgefeltet end direkte i mod
sensoren.
3. Ofte er den bedste placering på samme side som vinduerne (ydervæggen). Her ser den
ind i rummet således, at tyvens logiske vej er på tværs af søgefeltet.
4. Placer alti d sensoren på faste bygningsdele således at den ikke udsættes for kraftige
rystelser. Stil aldrig rumføleren løst på en hylde.
5. Inden montering skal du altid sikre dig at den er i stand til at kommunikere med
kontrolpanelet . Det sikrer du ved at udføre en test.
Undgå:
6. Stærk sol: F.eks. en placering således at den ser direkte mod vinduer. Det gælder især
for store sydvendte vinduespartier. Det anbefales ikke at anvende den i glasudestuer,
eller udestuer med meget høje temperaturer. Solen må ikke kunne skinne direkte i
detektorlinsen. Rumføleren kan ikke se igennem glas, men kan under særlige
omstændigheder reagere på varmen der opstå ved sol opvarmning i vinduespartierne.
7. Kolde luftstrømme: F.eks. aircondition eller ventilations indblæsning.
8. Varme luftstrømme: F.eks. en montering direkte over radiator, brændeovn osv.
9. Metalgenstande & EL: Som radiatorer, vandrør, hvidevarer, spejle, reoler, ventilation.
andet sendeudstyr (1m.) eller Radio, TV, PC, tele, data og 230v ledninger)
Installation og indstilling.
Opmærkning: Bagstykket anvendes til at mærke
skruehullerne op ved hjælp af en blyant eller en lille
skruetrækker.
Montering: Fastspænd forsigtigt bagstykket på
væggen eller loftet ved at anvende de medfølgende
skruer og plugs.
Batterier:
Batteri: Der anvendes 2 stk. Alkaline batterier str. AAA.
Batterilevetid: Ca. 1 år.
Batteriudskiftning: Når dioden i linsen blinker fast 1 gang
hver 30 sek.
Tilmeld din rumføler til kontrolpanelet:
Rumføleren har en unik ID-kode (kan ikke ændres)
Sådan gør du.
a Sæt batterierne i, efter at batterierne er isat går der en opvarmningsperode på ca.
60 sekunder inden du kan afsend ID-koden.
b Sæt kontrolpanelet i ID-KODE (tilmeldingstilstand) se side 2.
c Tryk sabotageknappen ned i mere end 3 sek. ID-koden afsendes nu.
d Hvis kontrolpanelet afgiver kvitterings lyd er din rumføler tilmeldt korrekt
Ellers gentag fra b.
e Hvis kontrolpanelet afgiver flere korte biptoner, er forsøget afvist. Gentag da fra a.
Sabotagesikring.

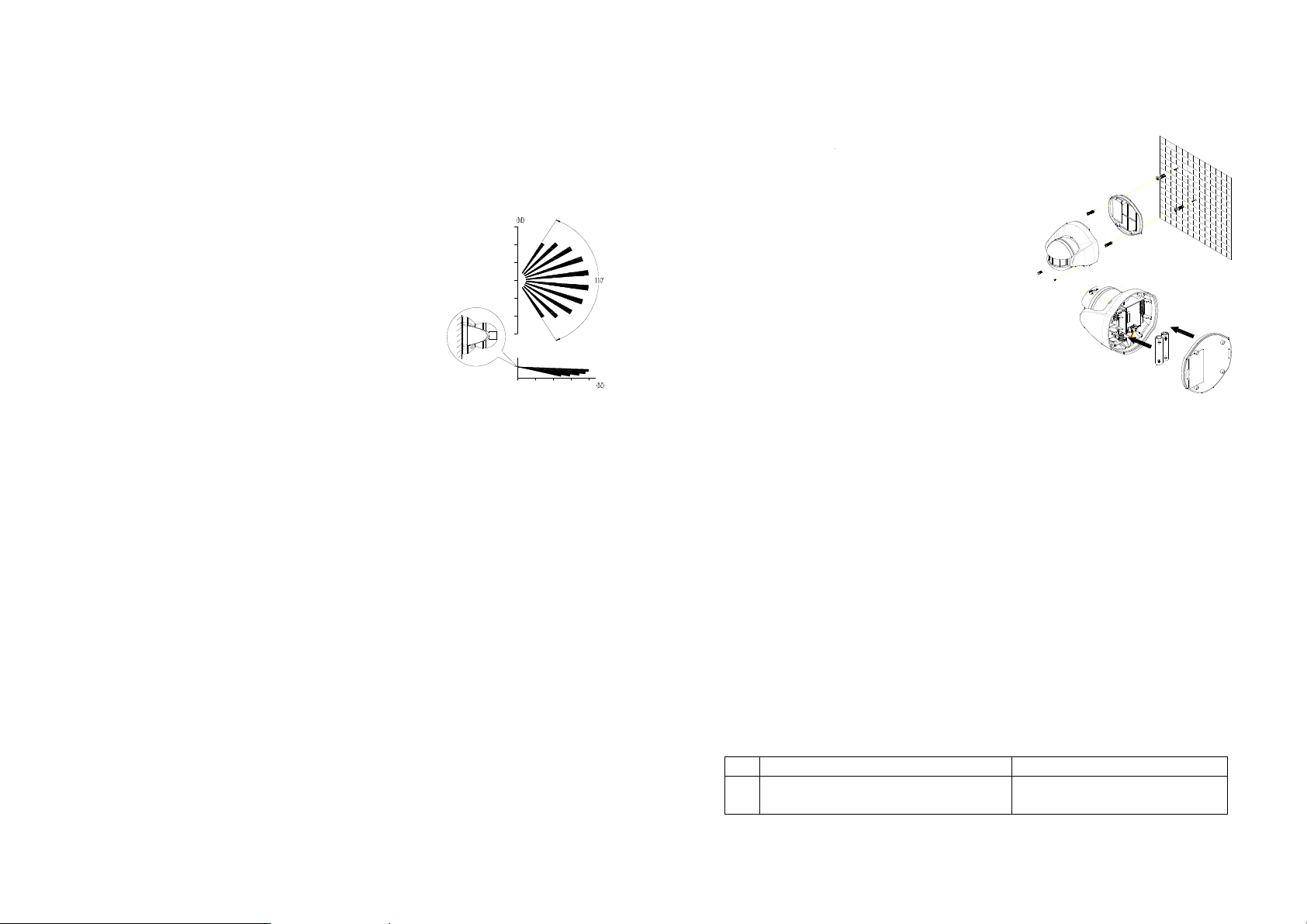

Rumføleren har sabotagesikring således, at hvis den åbnes sender den en alarm til
kontrolpanelet.
Diodevisning.
Dioden er placeret bag linsen og kan ikke ses tydelig i kraftigt dagslys.
Funktion Diodevisning
1 Rumføleren sender. Enten fra
bevægelse eller sabotageknap
Lyser fast kortvarigt
4
Page 5
2 Lav batteritilstand Blinker hvert 30 sek.
Gripo trådløs vindue & dør magnetkontakt.
Magnetdetektoren anvendes normalt som en karmsikring på en dør eller et vindue. Du kan
let montere den på alle karmtyper, da magneten virker i alle vinkler. Magnetdetektoren
består af to dele; en magnet (den lille del) og selve detektoren ( den store del). Når døren
eller vinduet åbnes sendes et signal til kontrolpanelet. (Hvis kontrolpanelet er armeret giver
kontrolpanelet alarm).
Ofte vil det være indgangsdørene der sættes magnetkontakter på, men du kan frit anvende
magnetdetektorer i de kritiske miljøer hvor rumføleren virker mindre godt f.eks. i en frostfri
garage, udestue, på skydedører, glaspartier osv. Magnetkontakten påvirkes ikke af varme,
sollys, luftstrømme osv. og er derfor anvendelig i hele boligen.
Vælg placering:
Det er vigtigt du finder den rigtige placering til din magnetkontakt. overvej følgende råd nøje:
1. Inden montering skal du altid sikre dig at den er i stand til at kommunikere med
kontrolpanelet. Dette sikrer du ved at udføre en test.
Undgå placering nær:
2. Metalgenstande & EL: Som radiatorer, vandrør, hvidevarer, spejle, reoler, ventilation.
andet sendeudstyr (1m.) eller Radio, TV, PC, tele, data og 230v ledninger)
Installation og indstilling.
Opmærkning: Fjern batteridækslet ved at trykke
på dækslet og skubbe det nedad ca. 5 mm.
Dækslet kan nu løftes helt af. NB Anvend aldrig
værktøj til dette!

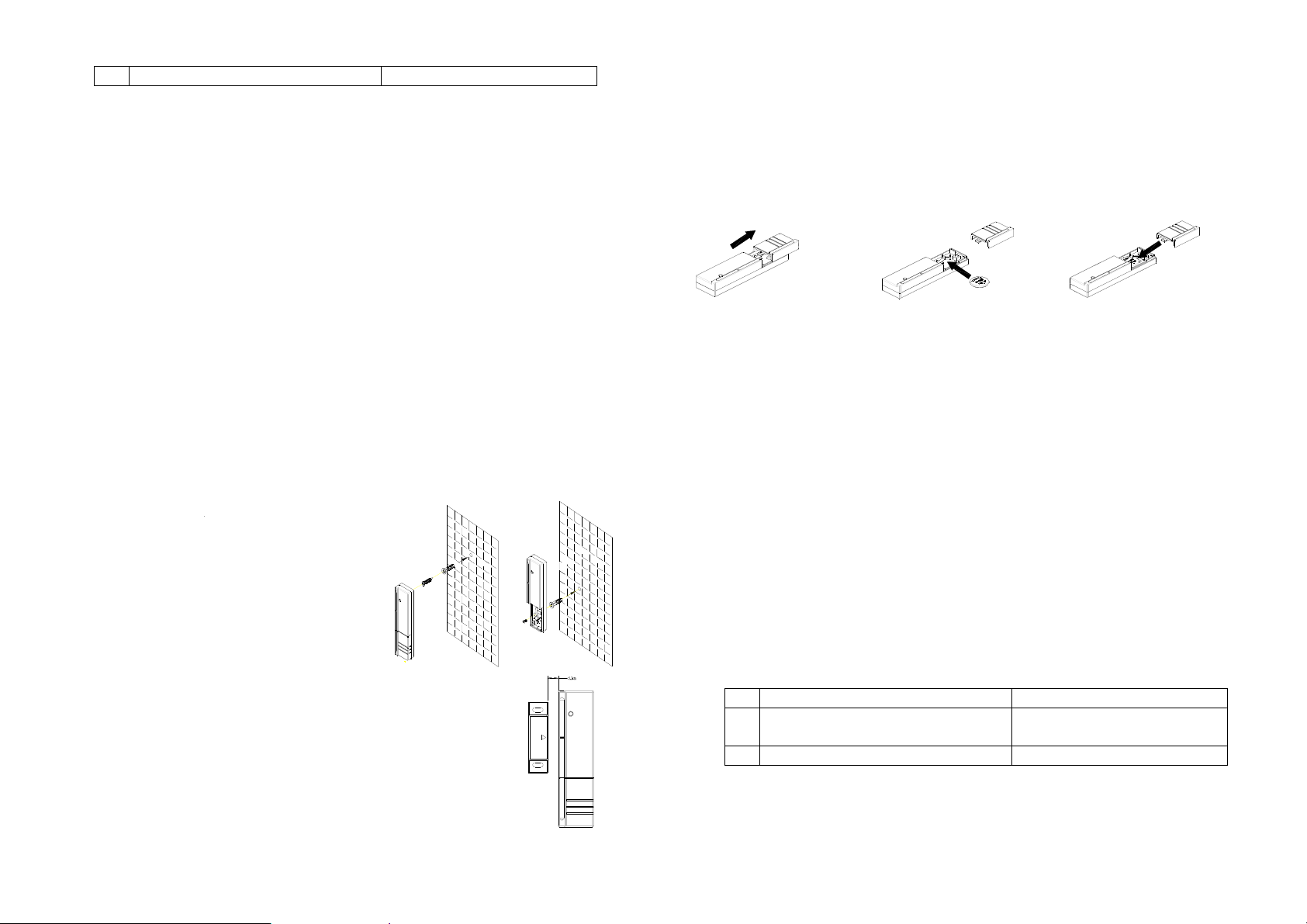

Montering: Først monteres den øverste lille
skrue direkte i karmen. Hæng magnetkontakten
op på den lille skrue.
Derefter monteres den nederste skrue.
1. Magneten (den lille del) fastgøres på døren/vinduesrammen.
Anvend de medfølgende 15 mm skruer.
2. Magnetens pile markering skal sidde vandret ud for detektorens
stregmarkering.
3. Afstanden mellem de to dele må max. være 10 mm.
4. Du kan dreje magneten om sin egen akse så den passer til din
karm.
Når du åbner og lukker, lyser den røde diode. Det viser at du har
monteret den korrekt.
Batterier:
Batteri: Der anvendes 1 stk. CR2032 3V lithium
Batterilevetid: Ca. 1 år.
Batteriudskiftning: Når dioden blinker fast 1 gang hver 30 sek.
Tilmeld din Magnetkontakt til kontrolpanelet:
Magnetkontakten har en unik ID-kode (kan ikke ændres)
Sådan gør du.
a Sæt batteriet i.
b Sæt kontrolpanelet i ID-KODE (tilmeldingstilstand) se side 2.
c Tryk sabotageknappen ned i mere end 3 sek. ID-koden afsendes nu.
d Hvis kontrolpanelet afgiver kvitterings lyd er din rumføler tilmeldt korrekt.
Ellers gentag fra b.
e Hvis kontrolpanelet afgiver flere korte biptoner, er forsøget afvist. Gentag da fra a.
Sabotagesikring.
Rumføleren har sabotagesikring, således at hvis den åbnes sender den en alarm til
kontrolpanelet.
Diodevisning.
Dioden er placeret bag linsen og kan ikke ses tydelig i kraftigt dagslys.
Funktion Diodevisning
1 Magnetkontakten sender. Enten fra
bevægelse eller sabotageknap
Lyser fast kortvarigt
2 Lav batteritilstand Blinker hvert 30 sek.
5
Page 6

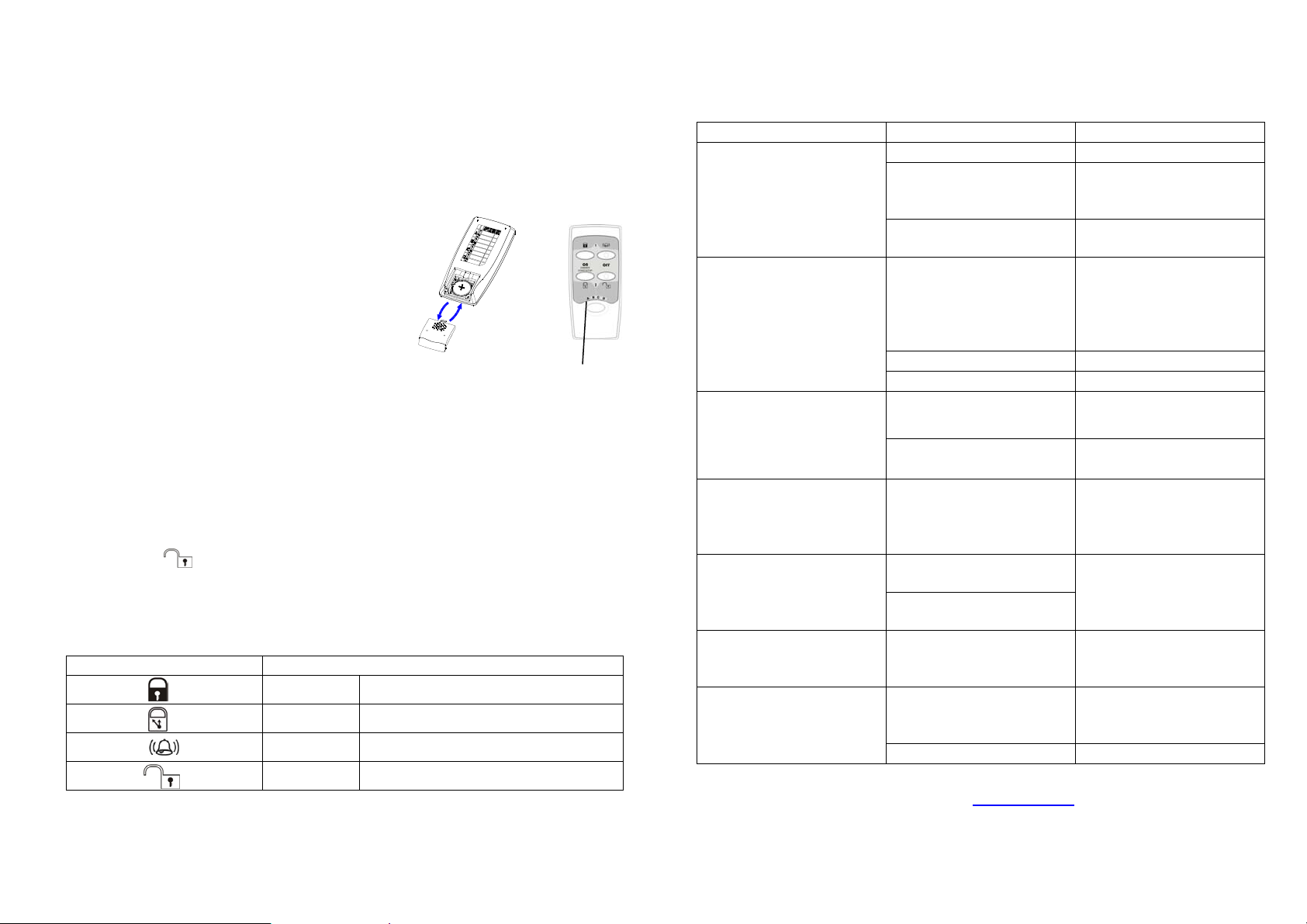

GRIPO trådløs fjernbetejning.
Fjernbetjeningen anvendes ved til & frakobling af systemet. Du kan vælge en af de 3
tilkoblingstilstande. Tast altid roligt og vent til at dioden er slukket inden du fortager en ny
indtastning. Skydekontakten nederst på forsiden af fjernbetjeningen skal altid stå på A (se
tegning)
Montering:
1. Åben fjernbetjeningen ved at skyde dækslet på
bagsiden nedad uden brug af værktøj.
2. Batteriet skal v ende med + ud (se tegning)
3. Tryk på en tast (lyser dioden vender batteriet
rigtigt)
4. Monter dækslet igen.
Batteri: Der anvendes 1 stk. CR2032 3V lithium
Batterilevetid: Ca. 1 år.
Batteriudskiftning: Når dioden lyser svagt.
Kontakt for
Systemkode.
Vælg A
Tilmeld din fjernbetjening til kontrolpanelet:
Fjernbetjeningen har en unik ID-kode (kan ikke ændres)
Sådan gør du.
a Sæt batteriet i.
b Sæt kontrol panelet i ID-KODE (tilmeldingstilstand) se side 2.
c Tryk knappen ned i mere end 3 sek. ID-koden afsendes nu.
d Hvis kontrolpanelet afgiver kvitterings lyd er din rumføler tilmeldt korrekt.
Ellers gentag fra b.
e Hvis kontrolpanelet afgive flere korte biptoner, er forsøget afvist gentag da fra a.
tast Funktion
Tilkobling Alarm uden indgangsforskinkelse
Tilkobling Alarm med indgangsforsinkelse
Tilkobling Ding dong uden forsinkelse
Frakobling Alarm & Ding Dong frakobling
Note: dioden på fjernbetjeningen lyser ved tastning.
Fejlfindings guide
Symptom Mulig årsag Mulig løsning
Rumføler virker ikke Batteriet fladt Skift batteri
Sensoren sidder på
hovedet
Radioforstyrrelse Fjern forstyrrelsen eller flyt
Dør & vindues
magnetkontakt virker ikke
Fjernbetjening virker ikke
Kontrolpanelet virker ikke
Efter at batterierne er sat i
blinker dioden status
1 gang hvert 3 sekund.
Talebesked mangler Talebesked er ikke indtalt
Ukendt fejl eller visning på
dioderne efter batteri skift
Kontrolpanelet reagerer
ikke på systemdelene
For stor afstand mellem
magnet og sender. Max
12mm. Eller forkert
placering i højden.
Batteriet er fladt Skift batteri
Mangler at blive tilmeldt Tilmeld igen.
Batteri sat omvendt i
Mangler at fjerne plastik på
batteri
Batteriet er fladt
Enten mangler ID-kode
eller telefonnumre.
eller er blevet slettet
Modtageren skal lytte inden
for 30 sekunder.
Kan være falsk alarm Tryk og hold en vilkårlig tast
Ukendt Kan du ikke finde fejlen.
Batteriet er fladt Skift batteri
Ret placering så justerings
skrugen med ur-symbolet
vender ned.
rumføleren til et nyt sted
Tilret afstand i mellem
delene og tilse at
pilemarkeringen passer ud
for hinanden på magneten
og senderen
Vend batteri rigtigt og check
at der ikke er klar plastik om
batteriet
Skift batteri
Både telefonnumre og IDkoder skal være oprettet.
Programmer det der
mangler.
Indtal besked igen
nede I mere end 10 sek.
Inden batterierne isættes.
Slet da alle ID-kode og start
forfra
GRIPO hotline +45 44 44 54 80 www.gripo.dk MNP- DK
6
Loading...
