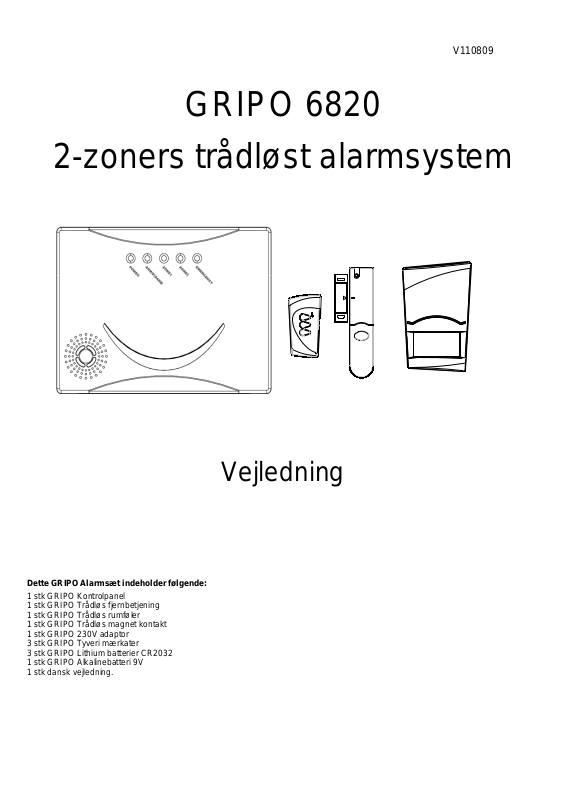

Page 1
V110809
GRIPO 6820
2-zoners trådløst alarmsystem
Vejledning
Dette GRIPO Alarmsæt indeholder følgende:
1 stk GRIPO Kontrolpanel
1 stk GRIPO Trådløs fjernbetjening
1 stk GRIPO Trådløs rumføler
1 stk GRIPO Trådløs magnet kontakt
1 stk GRIPO 230V adaptor
3 stk GRIPO Tyveri mærkater
3 stk GRIPO Lithium batterier CR2032
1 stk GRIPO Alkalinebatteri 9V
1 stk dansk vejledning.
Page 2
INTRODUKTION
Din beslutning om at købe GRIPO 6820 tråløst alarmsystem, er
et stort skridt imod en total beskyttelse af din ejendom, samt dets
beboere og inventar. Alle komponenter i GRIPO 6820 serien er
designet og fremstillet med henblik på en lang og pålidelig
service.
GRIPO 6820 er udviklet så installationen kan udføres af uerfarne,
og kun med brug af normalt værktøj. Det er vigtigt at den der
installerer, har gennemlæst, og forstået denne vejledning. Under
selve installationen er det vigtigt at at følge håndbogen nøje
samt kun bruge originale GRIPO komponenter.
Vigtigt! Alle komponenter, med undtagelse af eksterne sirener,
flash og tastaturer er kun til indendørs brug.
Funktioner.
Diodevisning af alarmtilstand.
Indbygget sirene.
Sabotagebeskyttelse (på udvalgt tilbehør)
Fjernbetjening med overfaldsknap.
Adgang til GRIPO hotline.
Klemrække for eksternt ledningsført udstyr.
Kommunikation med op til 99 trådløse dele.
Batteribackupsfunktion (batteri medfølger ikke)
Mulighed for tilslutning af alarmopkald både til fastnet
GRIPO 4931 & GSM GRIPO 4925 (opkald medfølger
ikke)
Mulighed for tilslutning af ekstern siren eller alarmblink.
Max. 300 mA i alt (medfølger ikke)
VIGTIGT! Ved tilslutning af ledningsført ekstraudstyr skal der i
kontrolpanelet monteres et GRIPO 1086 backupbatteri.
Alle systemdele er kun til indendørs brug i et normalt, tørt og
temperaturstabilt område (+5 til + 30). Med mindre andet er
angivet. F. eks. udvendi gt tastatur 6831.
Tilkobling & Frakobling
Dit GRIPO 6820 alarmsystem kan tilkobles med eller uden
forsinkelse. Panik/overfald, brand & sabotagesikring fungere
altid også når systemet er frakoblet.
Tilkobling: (med forsinkelse)
Ved tilkobling med forsinkelse er alle områder overvåget med 15
sekunders forsinkelse. Denne tilkobling kan anvendes hvis du
har monteret et tastatur indendørs i overvåget område, eller du
ønsker at tilkoble med forsinkelse om natten.
Ved alarm afgives tydelige bip toner i 15 sekunder først derefter
fuld alarm og sirenen begynder at hyle.
Tilkobling: (uden forsinkelse)
Anvendes når familien forlader din ejendom om dagen tilkobles
alle dele let ved at vælge normal tilkobling. Nu overvåges hele
huset uden forsinkelse.
Frakobling:
Anvendes når familien er hjemme. Alarmens tryghedsfunktioner
er stadig aktive, således at overfaldsknappen på fjernbetjeningen, samt røgalarmer og sabotage sikring er aktive.
Overfald & panik:
Fjernbetjeningens overfaldsknap giver mulighed for hurtigt og
effektivet at give signal til naboer om at der er noget galt. Hvis
der yderligere er telefonopkald tilsluttet, kan denne funktion let
udvides til også at varsle familie og venner. Således at alle
tilkaldes både ved indbrud overfald eller et ildebefindene som
sygeopkald.
Auto-stop sirenetid:
I kontrolpanelet har du mulighed for at indstille tiden for din
indbyggede og eventuelt tilsluttede sirene. Der kan vælges enten
3 eller 10 minutter.
Alarmen reaktivere efter auto-stop tiden er udløbet således, at
alarmen straks vil gå gang igen ved registrering af en ny
bevægelse.
Trådløs fjernbetjening med overfaldsknap:
Fjernbetjeningen anvendes når du vil frakoble eller tilkoble
systemet med og uden forsinkelse.
Fjernbetjeningen har også overfalds/panik knap. Denne funktion
er altid virksom og vil starte fuld alarm ved påvirkning.
Der kan anvendes flere fjernbetjeninger. (Dog max 99 trådløse
dele i alt)
Trådløs rumføler:
Rumføleren er designet til at fange tyvens bevægelse i det
overvågede område.
Note: Rumføleren vil også fange bevægelse fra husdyr osv.
(Dette gælder ikke flyvende insekter)
Trådløs magnetkontakt:
Magnetkontakten er designet så den kan overvåge en dør eller
vindueskarm og give alarm ved oplukning.
Backupbatteri: (medfølger ikke)
Backupbatteriet sikrer at alarmen fortsat beskytter din ejendom
ved strømafbrydelse. Batteriet giver ca. 8 timers backup alt efter
hvor meget tilbehør der er tilsluttet.
Kontrolpanelet oplader automatisk backupbatteriet når det først
er monteret. Backupbatteriet har en driftlevetid på ca. 3 år.
Derefter skal det udskiftes med et nyt.
Ved strømafbydelse vil backupbatteriet sikre at systemhuskoden
gemmes. Derfor anbefaler vi altid at du anvender et backup
batteri.
Trådløst tastatur: (medfølger ikke)
Er der mange brugere på systemet kan det være en fordel at
anvende et GRIPO 6831 tastatur. i stedet for fjernbetjeninger.
1
Page 3
INDHOLD
INTRODUKTION 1
Funktioner
INDHOLD 2
PLACERING AF KONTROLPANELET 2
KONTROLPANEL 3
Diodevisning.
Installation.
Indstilling og tilslutning
FJERNBETJENING 4
Montering.
Indstilling og tilslutning.
RUMFØLER 5
Placering
Indstilling og tilslutning
Justring af overvågningsområdet
Testaf rumføleren
MAGNETKONTAKT 7
Indstilling og tilslutning
Tilslutning af eksisterende trådløst GRIPO udstyr 9
FEJLFINDINGSGUIDE 10
6
2
PLACERING AF KONTROLPANELET
Det er vigtigt at du finder den rigtige placering til dit kontrolpanel
og du bør overveje følgende råd nøje.
1. Placer kontrolpanelet i nærheden af et stik. Test om
strømforsyningens ledning kan nå inden du monterer.
2. Hvis du vælg er at tilkøbe et telefon opkald GRIPO 4931 skal
alarmen tilsluttes til telefonnettet med kabel. Findes der ikke
et telefonstik i umiddelbar nærhed kan du anvende
forlængerkabel. (Medfølger ikke). Eller tilkøbe udvidelsen til
GRIPO 4931 således at den kan ringe via mobilnettet
(GRIPO 4925 GSM)
3. Panelet bør placeres så det er let tilgængeligt og synligt for
dig i din hverdag og i en højde fra gulv ca. 1,5~2,0m.
4. Placer det ikke således at en tyv kan se det ved at kigge ind
ad vinduerne.
5. Placering umiddelbart synligt i det første rum fra hoved el ler
bagdør er ikke at fortrække.
6. Hvis du vælger at anvende fjernbetjening eller tastatur
udendørs skal du kunne høre kontrolpanelet koble til og fra
derfra. (Dette er en god løsning, da der således ikke er
behov for forsinkelse).
7. Et godt alternativ er at placere kontrolpanelet et sikkert sted
i huset og slå det til og fra inde i huset. Så kan du altid høre
systemet.
8. Kontrolpanelet bør placeres i et overvåget område, eller
således at en tyv skal passere et overvåget område for at
nå frem til kontrolpanelet.
9. Placer aldrig kontrolpanelet (eller systemdele) tættere på
andet sendeudstyr og kabler end 1m. (f.eks. radio TV,
computer, el-installation, data- og telefonledninger).
10. Placer ikke kontrolpanelet (eller systemdele) tættere på
større metalobjekter end 1 m. (f.eks. spejle, radiatorer,
ventilation, reoler, hvidevarer).
Page 4
KONTROLPANEL
DIODEVISNING PÅ KONTROLPANEL
Power:
Arm/Disarm:
Zone 1, 2:
Emergency:
Når der har været alarm viser dioderne på kontrolpanelet
efterfølgende at der har været alarm. Denne visening fjernes
næste gang systemet armeres.
'fast lys'
'blink'
'fast lys'
'blink'
'slukket'
'slukket'
'fast lys'
'slukket'
'fast lys'
Adaptor Power (230V net)
Back-up Batteri (ingen 230V net)
Tilkobling uden forsinkelse
Tilkobling med forsinkelse
Frakoblet
Normal
Alarm Zone. Alarmen, er eller har
været aktiv
Normal
Overfalds knap/ sabotage, er eller
har været aktiv

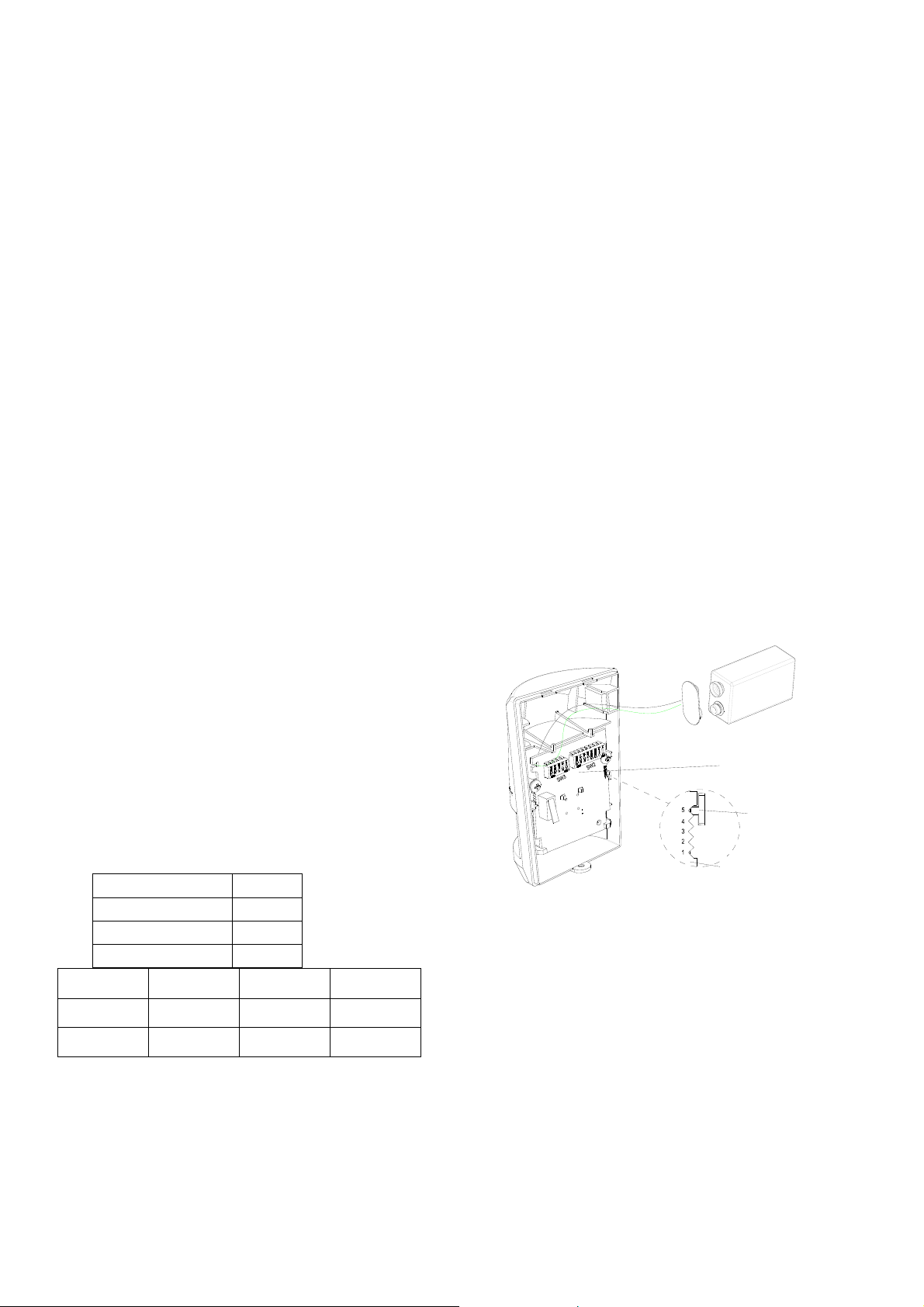

Indstilling og tilslutning.
For at tilslutte adaptoren og eventuelt back-up batteri samt
indstille sirenetiden skal du tage kontrolpanelet ned fra væggen
igen.
Åben nu dækslet på bagsiden af alarmen ved forsigtigt at vippe
det op med en skruetrækker som vist her på tegningen.
Ekstern sirene: Monteres på klemme P+ og på VTelefonopkalder 4931: Diagram her under
INSTALLATION
Montering af kontrolpanelet.
Afmærk 2 punkter i en vandret linje med en afstand på 158mm.
Bor to 4mm huller og isæt de medfølgende plugs og skruer,
således at skruehovedet ca. har en afstand til væggen på 5mm.
S1:
Strømforsyning/adaptor
1. Tilslut adaptorens ledning med stik i det sorte stik placeret
lige til højre for klemrækken og mærket med teksten
“JACK1”. Led derefter kablet højre og ned til udgangen.
2. Isæt adaptoren i en stikkontakt og tænd. (kontrolpanelet
afgiver et bip og dioden power lyser)
Note: Vær opmærksom på at vælge et sted hvor adaptoren
ikke let kan slukkes ved et uheld.
3. Adaptoren bliver varm når den er tilsluttet. Dette er normalt.
4. Når de forskellige tilslutninger er udført genmonteres
dækslet. Og kontrolpanelet sættes igen op på væggen.
3
Sirenen lyder i
ON:
3 minutter ved alarm.
Sirenen lyder i
OFF:
10 minutter ved alarm.
Page 5

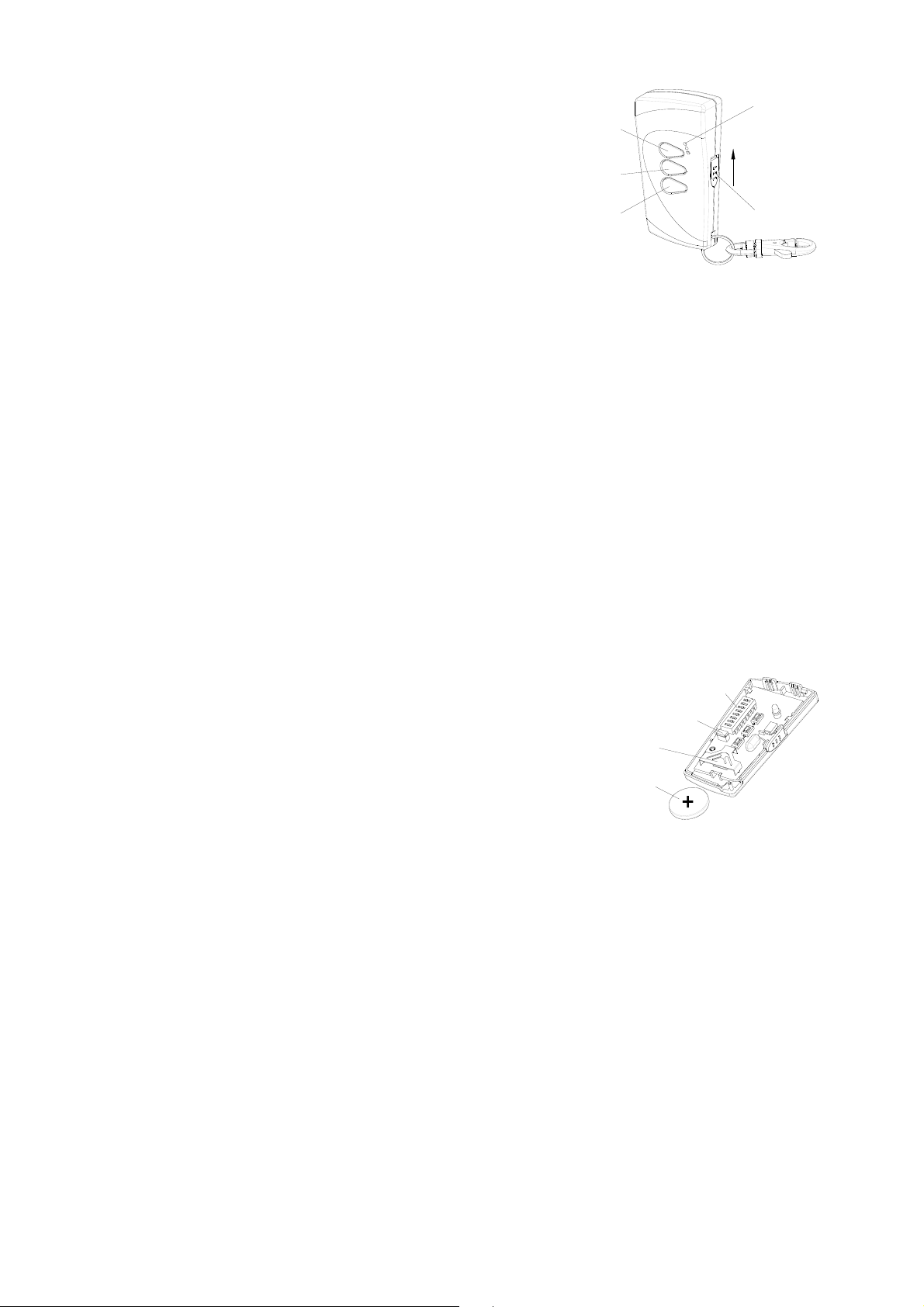

FJERNBETJENING
Tilkobling
Tilkobling med forsinkelse
Diode
Skub op
Frakobling
Overfald /
Funktion: Med fjernbetjeningen kan du tilkoble systemet med
eller uden forsinkelse, samt frakoble systemet. Endvidere har
fjernbetjeningen en overfaldsknap.
Note: tast altid roligt og tryk ca. 1 sekund på knappen. Meget
hurtige tryk vil ikke blive registreret af kontrolpanelet.
Overfaldsknappen virker altid
Antal: Du kan tilslutte et ubegrænset antal fjernbetjeninger til dit
GRIPO 6820 system. Dog max 99 trådløse dele i alt.
Batteri: Fjernbetjeningen skal forsynes med et CR2032 3V
Litium batteri (medfølger)
Batterilevetid: Ved normalt brug (en bolig) vil levetiden være
mere end et år (levetiden er afhængig af hvor meget
fjernbetjeningen anvendes)
Batteriudskiftning: Ved lav batteristand vil fjernbetjeningens
røde diode blinke i stedet for at lyse fast når du trykker på en
knap. Du skal herefter skifte batteriet inden 14 dage.
Jumper
Batteri
Systemhuskode
Montering:
Batteriholder
Installation og indstilling.
Kontrolpanelet skal være tilsluttet strøm.
Åben fjernbetjeningen ved at fjerne den lille skrue på bagsiden
og forsigtigt vippe forsiden og bagsiden fra hinanden uden brug
af værktøj.
Vælg systemhuskode.
Jumperlink (lille sorte hætte) Den skal sidder standard over
begge pinde og må ikke fjernes.
Isæt batteriet under metalbøjlen + skal vende opad mod
metalbøjlen. Vær opmærksom på at plus er den side af batteriet
der står + på.
Monter dækslet (husk at få overfaldsknappen og karabinhagen
rigtigt på plads)
Tryk på fjernbetjeningens knap til ”frakobling” for at overføre
systemhuskoden til kontrolpanelet. Kontrolpanelet afgiver to bip
som kvittering.
Prøv derefter alle fire knapper og gerne de forskellige steder i og
uden for boligen hvor den skal anvendes i hverdagen.
4
Page 6

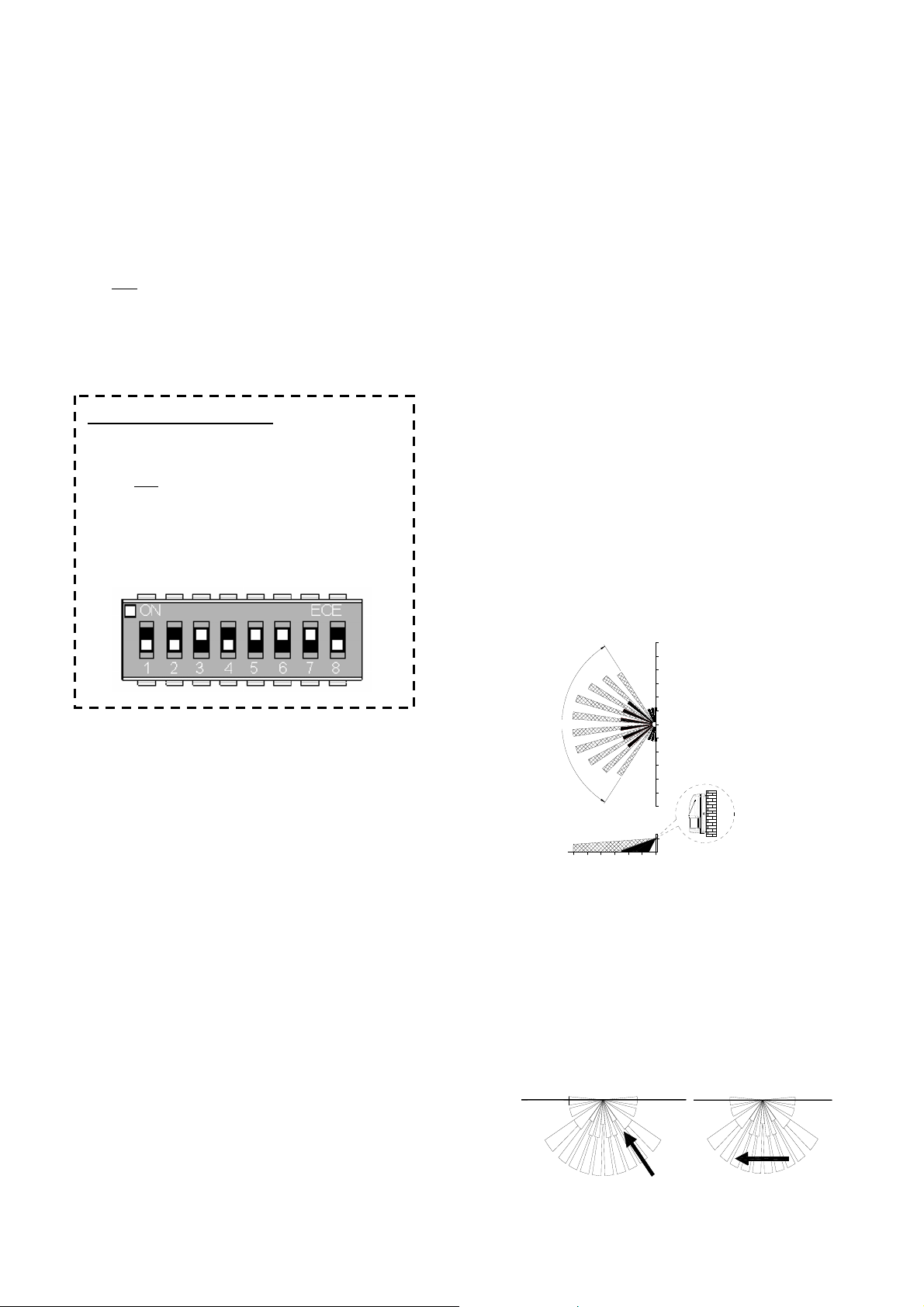

SYSTEMHUSKODE
Systemhuskode
For at forhindre falsk alarm, aktiveret af et andet tilsvarende
alarmsystem, skal du programmere dit system til kun at reagere
på radiosignaler fra netop dine systemdele. Dette gøres ved at
stille en identisk kode i alle systemdele. I hver del finder du en
blok med små skydekontakter. Tallene fra 1 til 8 anvendes til at
vælge en systemhuskode. (se de enkelte systemdele for en
mere detaljeret beskrivelse)
I hovedstationen findes der ikke en blok med kontakter,
systemhuskoden skal du overfører fra din fjernbetjening.
Vigtigt! Du skal altid vælge en systemhuskode. Anvend aldrig
alle i OFF eller alle i ON position.
Note: Når du indstiller systemhuskoden skal du forsigtigt skubbe
kontakterne op og ned evt. med en skruetrækker eller kuglepen.
Systemhuskoden.
(koden du indstiller på blokken)
System huskoden er de af tallene fra 1 til 8 der er
skubbet mod
skrift på blokken)

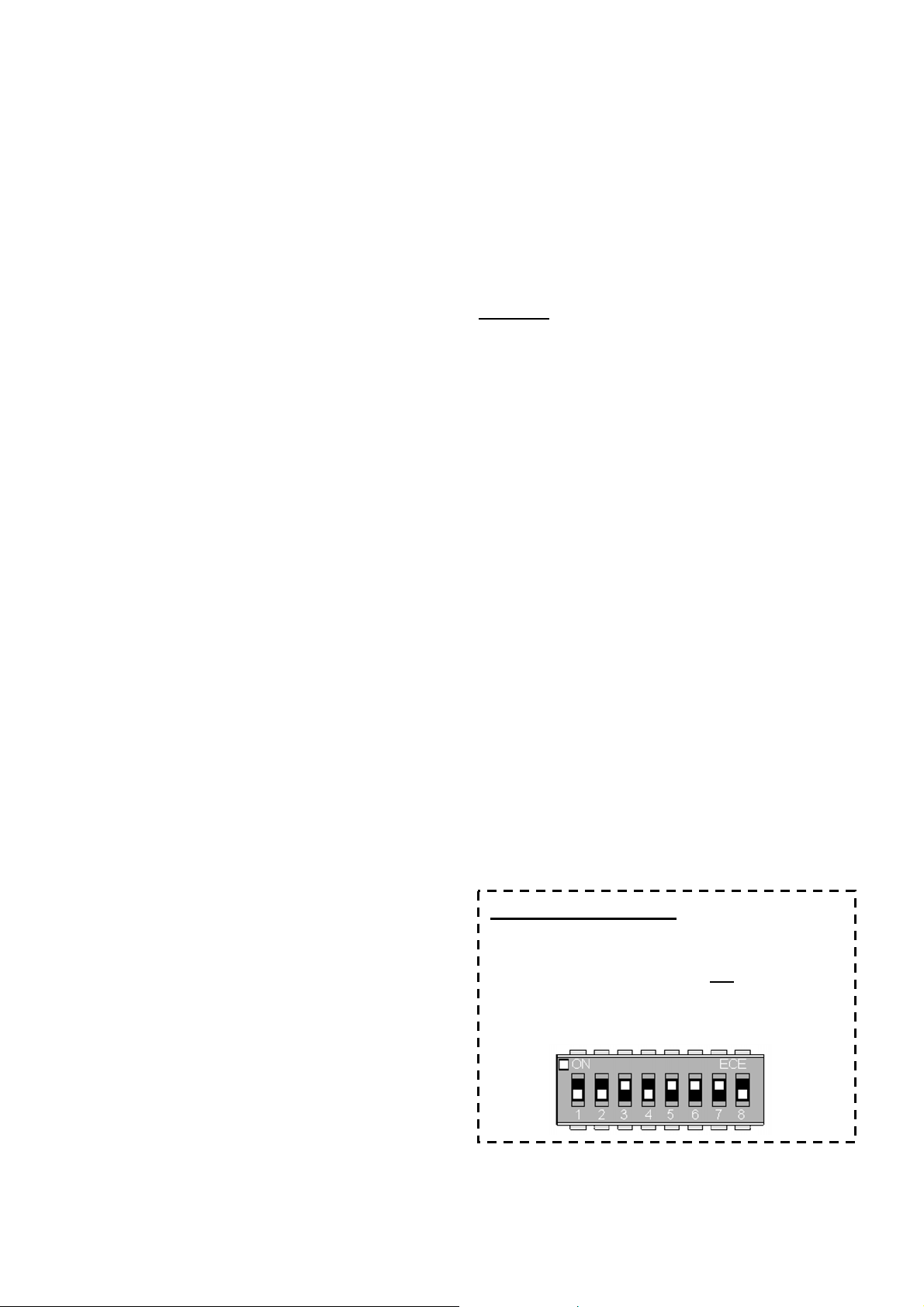

På illustrationen herunder er kontakterne vist som hvide
firkanter. Systemhuskoden således 3567
ON markeringen! (der står ON med hvid
ON
1 32
5
4
ECE
7
6 8
TRÅDLØS RUMFØLER
Rumfølerer virker ved, at de reagerer på ændringer af IRstrålingen i det overvågede området. F.eks. når et menneske
bevæger sig. En bevægelse der bliver registreret af din Rumføler
vil aktivere dit kontrolpanel når alarmen er tilkoblet.
Note: Rumføleren vil også reagere på større dyr som hund, kat
osv. (Den ser ikke fluer der flyver i området).
Antal: Du kan tilslutte et ubegrænset antal fjernbetjeninger til dit
GRIPO 6820 system. Dog max 99 trådløse dele i alt.
Batteri: Rumføleren skal forsynes med et 9V Alkaline PP3
batteri (medfølger)
Batterilevetid Ved normalt brug (en bolig) vil levetiden være
mere end et år. (Levetiden er afhængig af hvor meget
bevægelse der er foran sensoren døgnet rundt).
Tip. Se altid efter om datoen på batteriet du sætter i er
overskredet. (Batterier har en begrænset holdbarhed ligesom
fødevarer). Du bør kun købe batterier i anerkendte butikstyper.
Meget billige batterier kan have en kortere levetid. Anvend kun
Alkaline batterier ellers kan signalet for lavt batteri fejle.
Batteriudskiftning: Ved lav batteristand vil rumføleren vise det
ved, at en rød diode lyser når den registrerer bevægelse. (Ses
igennem linsen). Du skal herefter skifte batteriet inden 14 dage.
For at dit alarmsystem kan fungere korrekt skal du altid huske at
skifte batterierne rettidigt.
Vælg placering:
Det anbefales at rumføleren monteres i et hjørne og i en højde
mellem 2 ~ 2,5m ved denne højde kan sensoren overvåge et
område der er op til 12m i en vinkel på 110°
4
2
12
10
8
6
4
2
0
TOP VIEW
Set oppefra
2
4
6
8
10
12
2
0
SIDE VIEW
Set fra siden
110¢X
UNIT:M
812 10 6
Placering:
Det er vigtigt at du finder den rigtige placering til din rumføler og
overveje følgende råd nøje.
du bør
1. Den mest effektive placering af din sensor er i et hjørne.
Ved en hjørneplacering vil sensoren kunne afdække et helt
rum (alt efter størrelse).
2. Rumfølerer er mere følsomme for bevægelse på tværs af
søgefeltet end direkte i mod sensoren.
3. (Ydervægge n). Her ser den ind i rummet således, at tyvens
logiske vej er på tværs af søgefeltet (se tegning)
5
Page 7
4. Placer altid sensoren på faste bygningsdele således at den
ikke udsættes for kraftige rystelser. Stil aldrig rumføleren
løst på en hylde.
5. Inden montering skal du altid sikre dig at den er i stand til at
kommunikere med kontrolpanelet. Det sikrer du ved at
udføre en gangtest.
Undgå:
6. Stærk sol: f.eks. en placering således at den ser direkte
mod vinduer. Det gælder især for store sydvendte
vinduespartier. Det anbefales ikke at anvende den i
glasudestuer, eller udestuer med meget høje temperaturer.
Solen må ikke kunne skinne direkte i detektorlinsen.
Rumføleren kan ikke se igennem glas men kan under
særlige omstændigheder reagere på varmen der opstå ved
solopvarmning i vinduespartierne.
7. Kolde luftstrømme: f.eks. aircondition eller ventilations
indblæsning.
8. Varme luftstrømme: F.eks. en montering direkte over
radiator, brændeovn osv.
9. Metalgenstande: som radiatorer, vandrør, hvidevarer,
spejle, reoler, ventilation.
10. EL: placering tæt på andet sendeudstyr og kabler end 1m.
(f.eks. radio TV, computer, elinstallation, data- og
telefonledninger)
Installation og indstilling.
Kontrolpanelet bør være frakoblet
Fjern skruen i bunden af detektoren. Åben rumføleren ved at
tage fat i bunden og vippe de to dele forsigtigt fra hinanden.
Udslagsblanketterne i bagstykket bores ud med et 3 mm. bor.
Ved hjørnemontering anvendes de to udslagsblanketter i de skrå
sider. Ellers anvend dem i bagsiden.
Opmærkning: Bagstykket anvendes til at mærke skrue- hullerne
op på væggen ved hjælp af en blyant, eller en lille skruetrækker.
Montering: fastspænd forsigtigt bagstykket på væggen ved at
anvende de medfølgende skruer og pluks.
Zone: Vælg hvilken zone detektoren skal virke i ved at en
kombination af tallene fra 1 til 3 skubbes mod ”ON” eller OFF på
blokken (SW3) som vist i skemaet herunder:
PCB Position afstand
1 6m
3 9m
5 12m
SW3 kontakt 1 kontakt 2 kontakt 3
Zone 1 = ON ON ON
Zone 2 = ON ON OFF
Systemhuskode: De tal du har valgt som fra 1 til 8 skubbes
mod ”ON” eller på blokken (SW2).
Gangtest: Kontakt 4 på (SW3) skubbes mod ON.
Denne funktion anvendes når du ønsker at se hvor meget af
området sensoren kan se. Ved denne indstilling vil den røde
diode lyse kortvarigt hver gang en bevægelse registreres. Når du
er færdig skubbes kontakt 4 mod OFF.
ON = Gangtest
OFF = Normaltilstand.
Note: ved installation bør der altid fortages en gangtest.
Følsomhed: Din GRIPO rumføler har indbygget en anti
falskalarm funktion som kan anvendes ved placering i kritiske
miljøer. F.eks. Udestuer, overfor store glaspartier områder med
insekter, luftbevægelse eller temperatur udsvingninger.
Du kan vælge mellem høj eller lav følsomhed.
Den normale indstilling er sat til høj følsomhed. Dette bør kun
ændres hvis rumføleren skal placeres i kritiske områder, eller
hvis der opstår falsk alarm.
Kontakt 5 på (SW3):
ON = Høj følsomhed
OFF = Lav følsomhed
Note: ved lav følsomhed reagerer detektoren langsommere på
bevægelse.
Tilslut et 9v Alkaline til tryklåsen (se billede).
Note: Når du tilslutter batteriet vil den røde diode bag linsen
blinke hurtigt i ca. 2-3 minutter indtil at rumføleren har varmet
elektronikken op. Derefter slukker dioden.
Tjek at rumfølerens afstand er indstillet til det du ønsker (se
tegning og skema for indstillingsmuligheder).
Afstanden ændres ved forsigtigt at skyde printet op og ned indtil
det ønskede nummer er ud for positionsindikatoren (se tegning)
Dip Switches
Justering af overvågningsområde:
Du kan ændre overvågningsområdets størrelse for din rumføler.
Derved tilpasses den til rummet den skal virke i.
Standardindstillingen er ”5” og passer til de fleste rum. Der er 5
indstillinger. Som giver en justering mellem ca. 6 og 12 meter.
Det anbefales, at efterlade sensoren i position 5 medmindre
området skal begrænses i forhold til eventuelle fejlkilder
Skydekontakter
SW2 & SW3
PCB Position
afstandsindikator
Indicator
PCB Board
PCB position 1 - 5
6
Page 8
Detektoren monteres på bagpladen igen ved først at hægte den
på toppen, derefter vippes bunden på plads og låseskruen
spændes forsigtigt på sensoren.
Test af rumføleren.
Sådan udføres gang testen:
Kontrolpanlelet skal være i frakoblet tilstand inden testen udføres.
(fast lys i dioden POWER)
Rumføleren skal være i testtilstand
(kontakt 4 på SW3 skal være ON)
Vent 2-3 minutter efter at du har sat batteriet i, så detektoren er
klar til at du kan udføre selve gangtesten.
Gå i et almindeligt tempo ind i sensorområdet. Hver gang
sensoren har registreret bevægelse lyser den røde diode bag
linsen kortvarigt. Find et nyt sted du vil teste og vent til dioden er
slukket (ca. 5 sekunder).
Sæt rumføleren tilbage til normaltilstand (kontakt 4 på SW3 =
OFF) og monter den på sit beslag.
Note: i normaltilstand lyser dioden ikke og der vil være en pause
fra sidst registrerede bevægelse på ca. 1 minut. (Dette er en
batteribesparende funktion). Ønsker du senere at teste
rumføleren uden at lave en komplet gangtest skal du forlade
området i mere end 1 minut inden du går ind i området.
MAGNETDETEKTOR
Magnetdetektoren anvendes normalt som en karmsikring på en
dør eller et vindue. Du kan let montere den på alle karm- typer
da magneten virker i alle vinkler. Magnetdetektoren består af to
dele; En magnet (den lille del) og selve detektoren (den store
del).
Når døren eller vinduet åbnes sendes et signal til kontrolpanelet.
(Hvis zonen er armeret giver kontrolpanelet alarm).
Detektoren har mulighed for at tilslutte flere ledningsførte
magneter GRIPO vnr. 1801 (medfølger ikke). Således kan du let
tilslutte flere kontaktpunkter til hver magnetdetektor.
Antal: Du kan tilslutte et ubegrænset antal fjernbetjeninger til dit
GRIPO 6820 system. Dog max 99 trådløse dele i alt.
Batteri: Detektoren skal forsynes med to CR2032 3V Litium
batteri (medfølger).
Batterilevetid: Ved normalt brug (en bolig) vil levetiden være
mere end et år.(Levetiden er afhængig af hvor meget
magnetdetektoren anvendes).
Batteriudskiftning: Ved lav batteri stand vil detektorens røde
diode lyse fast i ca. 1 sekund når en dør eller et vindue åbnes og
en kontakt brydes. Du skal herefter skifte batteriet inden 14
dage.
Note: hvis batteridækslet er fjernet sender detektoren
sabotagealarm og dioden lyser.
Placering:
Det er vigtigt at du finder den rigtige placering til din magnetdetektor og du bør overveje følgende råd nøje:
Normalt vil det være indgangsdørene der sættes magnet
kontakter på, men du kan frit anvende magnetdetektorer i de
kritiske miljøer hvor PIR detektorer virker mindre godt f.eks. i en
frostfri garage, udestue, på skydedører, glaspartier osv.
Magnetkontakten påvirkes ikke af varme, sollys, luftstrømme osv.
og er derfor anvendelig i hele boligen.
1. Inden montering skal du altid sikre dig at den er i stand til at
kommunikere med kontrolpanelet. Dette sikrer du ved at
udføre en gangtest.
2. Metalgenstande: undgå radiatorer, vandrør, hvidevarer,
spejle, reoler, ventilation.
3. El: undgå placering tæt på andet sendeudstyr og kabler end
1m. (f.eks. radio TV, computer, el-installation data- og
telefonledninger)
Installation og indstilling.
Kontrolpanelet skal være i testtilstand.

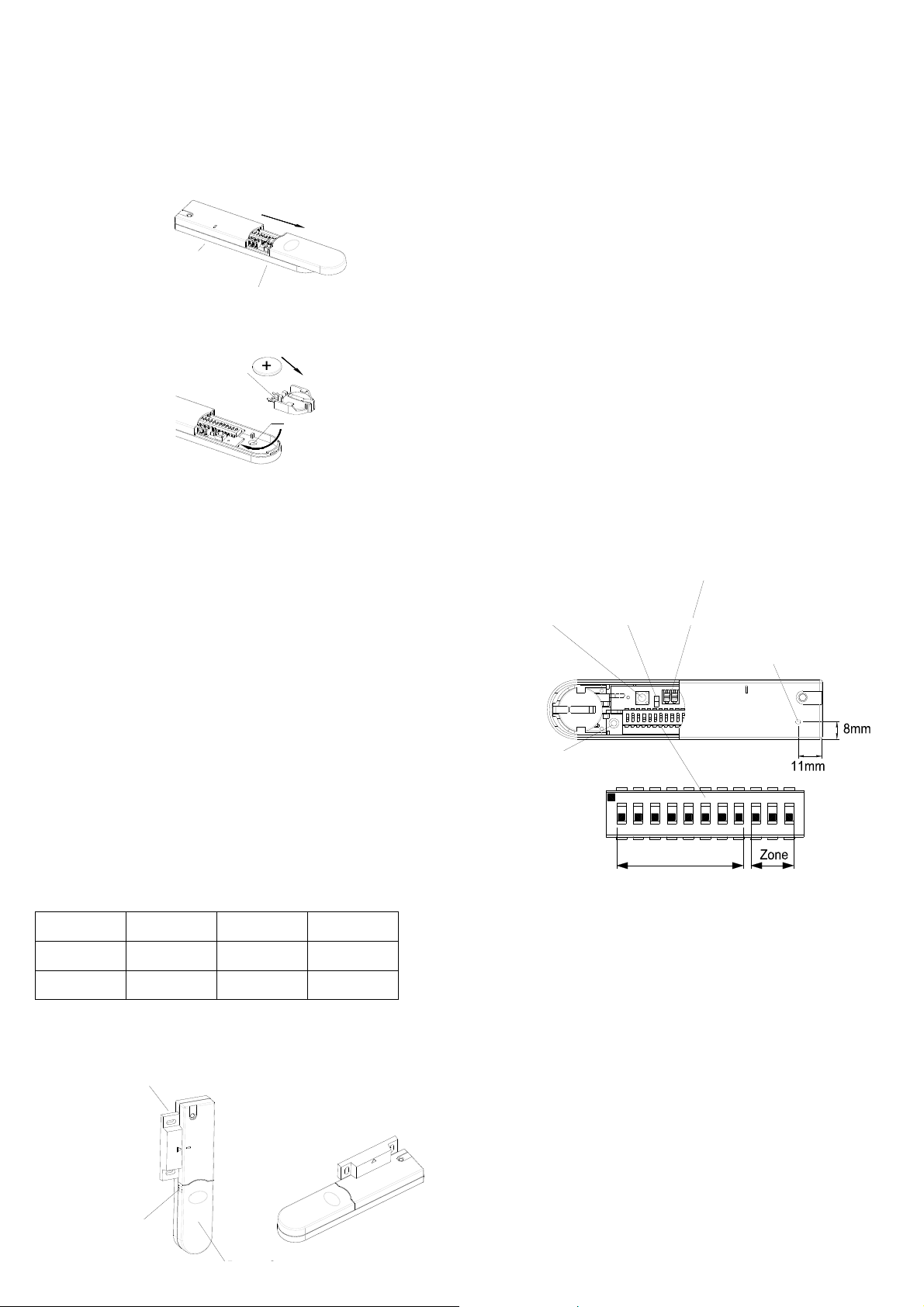

1. Fjern batteridækslet ved at trykke på fordybningen og
skubbe dækslet nedad ca. 5 mm. Dækslet kan nu løftes helt
af. NB Anvend aldrig værktøj.
2. Batterierne sættes i ved forsigtigt at skubbe dem ind under
metalbøjlen. (+) skal vende opad.
3. Den sorte batteriholder kan også tages helt ud. Se
tegningen.
7
Page 9
Tryk på dækslet og skyd det i retningen som vist
her på tegningen.
Anvend aldrig værktøj til at åbne dækslet med!
4. Fastgør magnetdetektoren og magneten ved enten at bruge
det medfølgende dobbeltklæbende tape eller skruerne.
1. Bor eventuelt et 3 mm hul i den nederste
udslagsblanket.
2. Den lille skrue monteres nu direkte i karmen.
3. Hæng detektoren op på den lille skrue.
4. Fastspænd detektoren med den 12mm lange skrue.
Se tegning.
5. Fastgør magneten på døren/vinduesrammen. Anvend de
medfølgende 15 mm skruer.
6. Magnetens pilemarkering skal sidde vandret ud for
detektorens stregmarkering.
7. Afstanden mellem de to dele må max. være 10 mm.
8. Du kan frit dreje magneten om sin egen akse så den passer
til din karm.
9. Når batteridækslet ikke er på, lyser den røde diode når
d
SW3 kontakt 1 kontakt 2 kontakt 3
Zone 1 = ON ON ON
Zone 2 = ON ON OFF
ø
r
e
n
å
bnes. Det viser at du har monteret den korrekt.
Magnet
Detektor
Kabel indgang
Magnet
tilpasset karm
Dæksel
10. Magnetdetektoren kan let udvides med flere ledningsførte
kontakter (skal være af typen N.C). Ledningerne tilsluttes let
i de to klemmer under batteridækslet. Der kan max. tilsluttes
en kabellængde på 1,5m. & 4 stk GRIPO magneter
(vnr 1801).
11. Kabletypen bør være 2-leder alarm/ telefonkabel ca, 0,6
diameter eller tilsvarende. Det optimale er at bruge stift
installationskabel, da det er lettere at lægge pænt op, og det
giver god forbindelse under klemmerne.
Når du tilslutter ledningsførte kontakter skal jumperlink S2
afbrydes. Den lille sort hætte løftes af de to ben. (sæt den
evt. over det ene ben så den ikke bliver væk)
Note: jumperlink S2 må kun afbrydes når du tilslutter
ledning.
Sabotagekontakt
SW2
Skruer for tilslutning af
ekstra ledningsførte
magneter TE1
Jumperlink
S2
Monteringshul til
vægskrue
(bagsiden)
Monteringshull
til vægskrue
ON
1 2
ECE
(SW3)
5
4
3
7
9
8
6
10 11
systemhuskoden: vælg en kode ved at skubbe en eller flere af
kontakterne med tallene fra 1 til 8 mod ON på (SW3).
Zone: Vælg hvilken zone detektoren skal virke i ved at en
kombination af tallene fra 9 til 11 skubbes mod ”ON” eller OFF
på blokken (SW3) som vist i skemaet herunder:
12. Skyd batteridækslet tilbage på plads. Detektoren er nu klar
til brug.
8
Page 10
Tilslutning af eksisterende trådløst GRIPO
udstyr:
Indstilling:
Rumfølere, magnetkontakter & røgalarmer fra serierne GRIPO
HA50, 1500,5200/S/U/X kan anvendes sammen med din nye
GRIPO 6820 alarm.
Vi anbefaler at du ikke tilmelder nye og eksisterende systemdele
i samme zoner.
De eksisterende dele kan kun tilmeldes i
zone 1 & 2 !
Ved at holde nye og eksisterende systemdele adskilt, kan du let
se om en eventuel fejl skulle komme fra de gamle dele.
Når du anvender eksisterende GRIPO systemdele bør du derfor
tilmelde nye dele i zone 2.
Fjernbetjeninger og tastaturer fra serierne HA50, 1500,
5200/S/U/X tilmeldes ikke zoner og kan derfor frit anvendes så
snart de har samme huskode som din GRIPO 6820 alarm.
f.eks.
GRIPO SA224/1524 trådløst tastatur.
GRIPO 5122 trådløst tastatur. (aktiver delarmering)
Huskode: kontakt nr. 1-8
Den systemhuskode du har valgt i alle dine dele!
Systemhuskoden.
(koden du indstiller på din eksisterende dele kan se lidt
forskellig ud) dog er det gældende for alle at, System huskoden
er de af tallene fra 1 til 8 der er skubbet mod
På illustrationen herunder er kontakterne vist som
hvide firkanter. System huskoden således 3567
9
ON markeringen !
Page 11
Zone valg:
Vælg hvilken zone detektoren skal virke i på GRIPO 6820.
Eksisterende dele kan kun tilsluttes zone 1 & 2 ved at kontakt nr.
9 skubbes mod ”ON” eller OFF på blokken. (ikke all systemdele
har denne funktion) Herunder er de forskellige GRIPO alarmer
vist.
GRIPO HA50, 1500, 5200/S/U/X
Rumføler eller magnetdetektor Valgmulighed
Kontakt nr. 9 valgt i ”ON”
Kontakt nr. 9 valgt i ”OFF”
GRIPO 5100/S
Rumføler eller magnetdetektor ingen
Rumføler
Magneter
Zone 1
Zone 2
valgmulighed
Altid zone 2
Altid zone 1
Test af trådløs forbindelse.
Test systemdelenes forbind else til kontrolpanelet.
Se manualen der fulgte med dine eksisterende systemdele.
Det kan være forskelligt fra model til model!
Fejlfinding
Kontrolpanelet virker ikke og der er ikke lys i
dioderne.
1. Tjek at der 230v i stikkontakten og den er tændt.
2. Tjek at DC jackstikket sidder rigtigt.
(adapterledningens stik i kontrolpanelet).
3. Tjek at sikringen ikke er gået i din gruppetavle.
Ingen forbindelse med detektorer..
1. Tjek systemhuskoden. Vær sikker på at alle de tal
der er valgt mod ON er de samme som i resten af
systemet. (der kan være blevet skubbet til en kontakt
ved batteriskift)
2. Er afstanden for stor? (Prøv at flytte detektoren
tilbage mod kontrolpanelet for at teste afstanden)
3. Er afstand til el, metal, osv. overholdt?
4. Er batteriet defekt eller helt fladt? Skift batteriet i
detektoren.
Der opstår fuld alarm uden der har været indbrud eller
systemet er tilkoblet.
1. Sabotagealarm.
2. Tjek alle detektorer for lavt batteri.
3. Tjek at der ikke er en løs forbindelse ved batteriholderne (sidder batterierne fast som de skal).
4. Tjek at alle batteridæksler sidder korrekt. (de må ikke
virke løse, eller meget stramme).
5. Tjek at dele, der har en sabotagekontakt mod væggen
sidder godt fast (tryk og vrid moderat i delens kabinet
for at finde eventuelt dårlig montering.)
Fjernbetjeningens diode lyser ikke, eller kun svagt når
den betjenes.
1. Vender batteriet forkert (+ / – er byttet om).
2. Tjek for løs forbindelse ved batteriet.
3. Udskift batteri.
Rumføleren giver falsk alarm.
1. Tjek at PIR detektoren ikke peger mod varme objekter
eller områder med bevægelse.
2. Tjek at detektoren ikke sidder monteret over
varmepaneler o. lign.
3. Tjek at detektoren ikke ”kigger” direkte på et vindue
eller bliver ramt af sollys.
4. Tjek at detektoren ikke sidder i et særligt, varmt, koldt
eller fugtigt miljø.
5. Sæt følsomheden til lav. (læs i afsnittet om PIR)
Rumføleren fanger ikke en personbevægelse.
1. Tjek batteri.
2. Sæt følsomheden til høj.
3. Er detektoren sat i den rigtige højde.( 2 -2.5m)
4. Tjek systemhuskoden. Vær sikker på at alle de tal
10
Page 12
der er valgt mod ON er de samme som i resten af
systemet. (der kan være blevet skubbet til et tal ved
batteriskift).
5. Er kontakterne (1-4 på SW3) stillet rigtigt?
6. Sidder detektoren på hovedet? (skruen i bunden skal
vende nedad).
7. Husk der er en opvarmnings tid på 1-3 minutter
inden detektoren virker efter at der er monteret
batteri.
8. Er afstand til el, metal, osv. overholdt?
9. Er afstanden for stor? (Prøv at flytte detektoren
tilbage mod kontrolpanelet for at teste afstanden).
Magnetdetektor virker ikke.
1. Vender batteriet forkert? (+ / – er byttet om).
2. Tjek for løs forbindelse ved batteriet.
3. Tjek systemhuskoden. Vær sikker på at alle de tal
der er valgt mod ON er de samme. (Der kan være
blevet skubbet til et tal ved batteriskift).
4. Er kontakterne (9,10, og 11) stillet rigtigt?
5. Er afstand til el, metal, osv. overholdt?
6. Er afstanden for stor? (Prøv at flytte detektoren
tilbage mod kontrolpanelet for at teste afstanden).
7. Er der ikke tilsluttet ekstra magnetkontakter med
ledning skal jumperlink være sat på. (Standard er
på).
8. Hvis der er tilsluttet ekstra magnetkontakter skal
jumperlinket være af. (Hætten er kun over det ene
ben).
a. Eventuelt ledningsførte kontakter skal være af
typen N.C.
b. Sidder magneterne rigtigt, så afstanden i
mellem dem ikke er for stor?
Note: Husk at alle døre og vinduer der er monteret
ekstra ledningsførte magneter på, skal være
lukkede for at magnetdetektoren kan virke.
Magnetdetektoren giver fejlalarm
1. Er magneten placeret forkert i forhold til detektoren?
2. Vær sikker på, at afstanden mellem magnet og
detektor ikke er mere end 10 mm.
3. Sabotagekontakten bliver ikke trykket godt nok ind
på væggen.
Nogle af magnetdækslets plast-dele er brækket af så
dækslet sidder løst eller skævt.
Magnetdetektorens diode lyser når døren eller
vinduet åbnes
1. Lavt batteri – udskift batteriet.
GRIPO hotline: tlf. +45 44 44 54 80.
MNP–DK WWW.GRIPO.DK
11
Loading...
