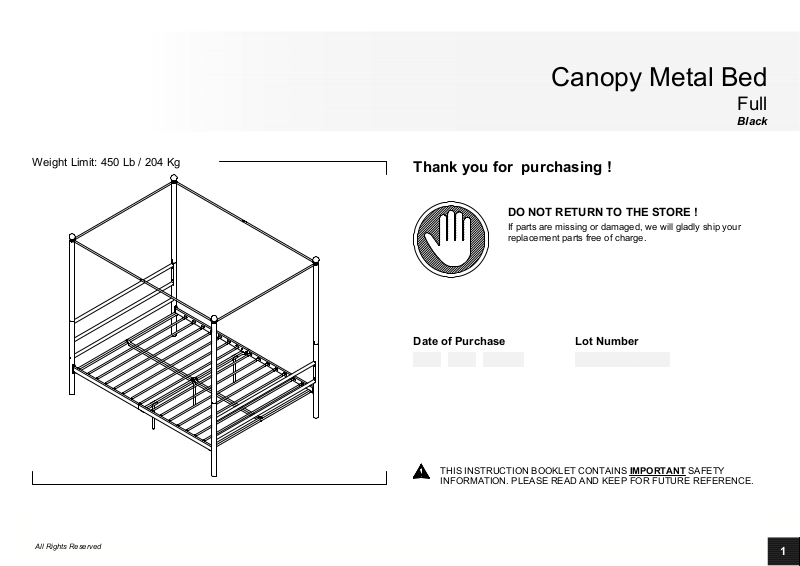

Greyleigh™ Teen W004416630 Assembly Full

Canopy Metal Bed

Full

Black

Weight Limit: 450 Lb / 204 Kg

Thank you for purchasing !

DO NOT RETURN TO THE STORE !

If parts are missing or damaged, we will gladly ship your
replacement parts free of charge.

Date of Purchase

Lot Number

All Rights Reserved

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

1

Warranty Information

We warrant this product to be free from defects in material and workmanship and
agrees to remedy any such defect. This warranty covers one year from the date of
original purchase. This is solely limited to the repair or replacement of defective
parts and assembly labor is not included.

This warranty does not apply to any product which has been improperly assembled,
subjected to misuse or abuse or which has been altered or repaired in any way.
Liability for consequential damages is excluded to the extent exclusion is permitted
by law. This warranty gives you specific legal rights and you may also have other
rights which vary from state to state.

To obtain warranty service, purchaser must present original bill of sale. Components
repaired or replaced are warranted through the remainder of the original warranty
period only. The defective components will be repaired or replaced without charge,
subject to the terms and conditions described above.

Contact Us!

For help with assembly, identifying parts, product information or to order parts,
please contact us:

Read Before Beginning Assembly

● Call our toll free number if you need assistance.

● Work in a spacious area and near where the unit will be used, preferably on a

carpet, or use a piece of the cardboard packaging to protect your floor and product.

● Recommended # of people needed for assembly: 2 (however it is always better
to have an extra hand). Estimated assembly time is 1 h 30 min.

● Make sure all parts are included. Most parts are labeled or stamped on the raw
edge.

● Read each step carefully. It is very important that each step of the instructions is
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.

Caution

● This product is designed for home use and not intended for commercial use.

● This product contains small components. Please ensure that they are kept away

from small children.

● Do not use power tools to assemble your furniture. Power tools may strip or
damage the parts.

2

A

B

C

D

Parts

E

F

All in 1 big box!

There are inner box(es) that include components
required to complete this assembly.

Post

X 1

Post

X 1

Post

X 1

Post

X 1

R J

Post Headboard Rail

X 4

X 1

I

Side Rail Side Rail

X 2

X 2

G

H

Before you throw the package, please use the
Check Box to identify the parts and ensure that
you have all the parts needed for the assembly.

Z

N

R

N

Brace

X 1

T

Z

Brace

X 2

R

T

B

Z

R

E

J

N

A

G

F

H

F

I

C

E

Brace

X 2

End Guard Rail

X 2

Brace Brace

X 2

X 2

D

4

Parts

K

Bracket

X 1

Brace

X 2

Q

Y

Plastic Plug

X 28

P

Slat Leg

M

X 14

X 3

S

All in 1 big box!

There are inner box(es) that include components
required to complete this assembly.

Ball

X 4

Before you throw the package, please use the
Check Box to identify the parts and ensure that
you have all the parts needed for the assembly.

S

S

Q

S

Q

Y

P

K

M

5

1

32

4

5

Hardware Pack

1/4" X 2 3/4"

X 2

6

1/4" X 11/16"

X 4

1/4" X 7/8"

X 20

5/16" X 3/4"

X 8

1/4" X 1 11/16"

X 4

1/4" X 1 9/16"

X 4

7

4.2 X 10mm

X 4

8

1/4"

9

X 4

10

Wrench

X 1

4mm

X 1

Please do not completely tighten all the hardware,
until the entire assembly is complete, unless
otherwise indicated in the step-by-step
instructions.

The screw(s), bolt(s) to be used at each step are
shown in actual size in the lower right corner of
the page.

6

Step

Attach T to A and B with BOLT .

1

Attach J to A and B with BOLT

B

1

4

T

J

4

.

1

1

A

4

X 4

X 2

7

Step

Attach T to C and D with BOLT .

2

T

C

D

4

X 4

8

Step

3

Holes on the top side.

F

E

F

E

E

Insert F X 2 into E X 2 with.

F

6

X 4

9

Step

4.1 Attach H X 2 to sub-assembly E/F x 2

4

H

E

4.1

H

from previous step with

F

G

E

4.2 Attach G to E X 2 with

.

.

4.2

F

E

G

H

4

F

X 8

10

M

Step

M

Attach M X 2 to G with .

G

M

G

5

4

X 4

11

Step

Attach sub-assembly E/F from previous

6

step to A, B, C and D with

A

F

Do not completely tighten the bolts until
STEP 9 is completed.

.

E

B

F

A

F

C

E

D

5

X 8

12

Step

I

H

I

G

3

7.1 Insert one end of both I into the slot on
G as illustrated.

7.2 Attach the other end of both I to H with

 and .

8

I

7

7.1

H

7.2

I

I

G

H

3

8

X 2

X 2

13

3

K

Step

Attach M and K to G with  and .

8

G

K

G

M

8

M

3

8

X 2

X 2

14

Step

1

E

2

3

P

B

E

Y

1

E

Y

2

3

P

Insert P into E and F as illustrated, then lock
P into place with Y.

You can now tighten the BOLTS in A, B,
C and D.

9

F

A

F

P

C

E

D

15

Step

R

Insert R X 4 onto A, B, C, D with .

2

R

B

10

R

B

R

A

C

D

R

2

X 4

16

N

Q

7

S

Step

Two People needed for this assembly!

11

11.1

Q

Z

11.1 Insert N X 2 into Q X 2 and secure with

;

R

S

Z

S

N

R

R

N

Q

Z

Q

S

R

11.2

R

11.2 Place subassembly N/Q X 2 and parts
Z X 2 sequentially at each corner. Align

holes of all parts and secure them by
screwing S X 4 into R as illustrated.

7

X 4

17

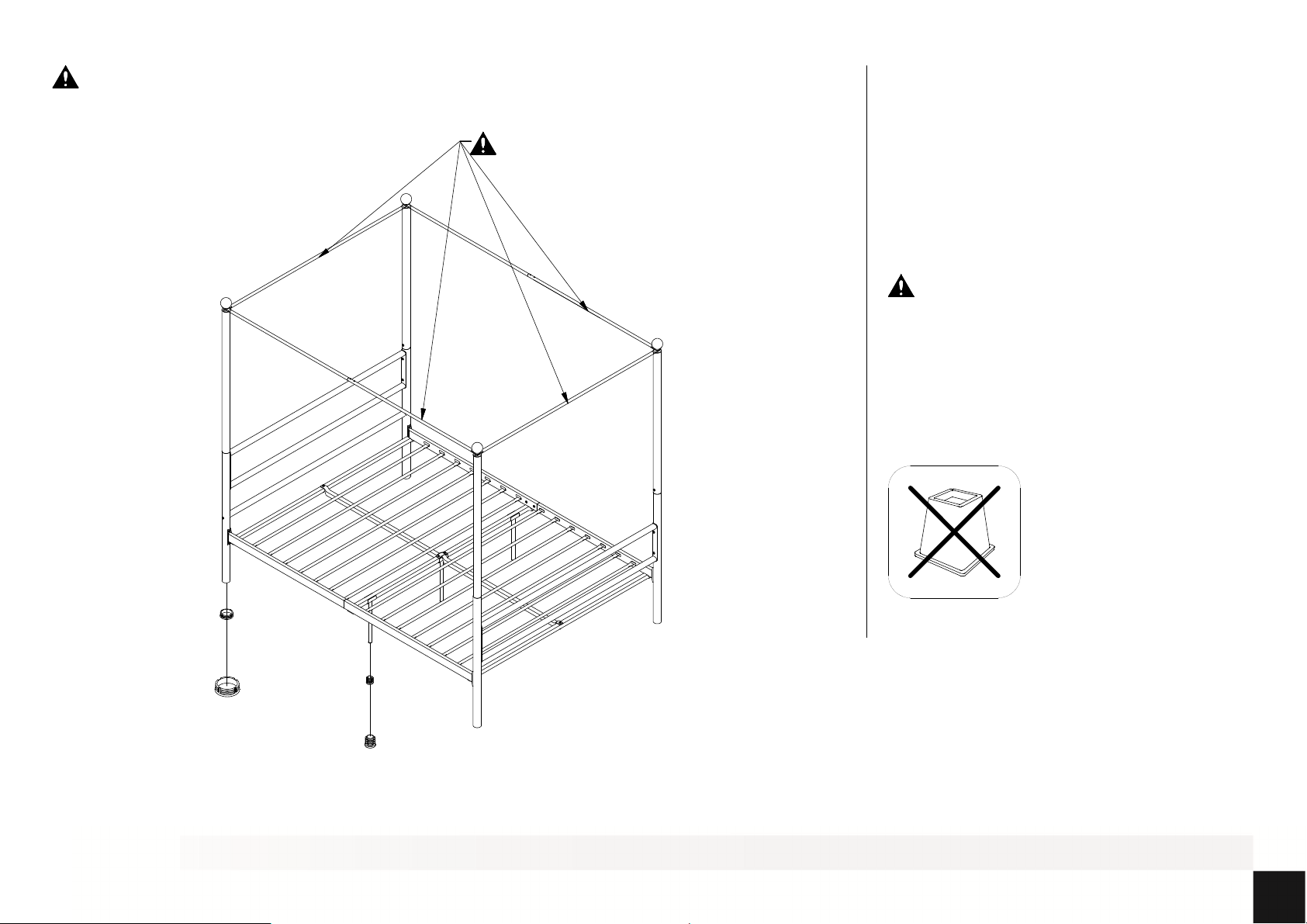

Weight Limit: 450 Lb / 204 Kg

For your safety, do not climb or
hang on the upper metal rails!

Helpful Hints

Helpful Hints

● Move your new furniture carefully, with two
people lifting and carrying the unit to its new
location.

● Your furniture can be disassembled and
reassembled to move.

● Some parts have been pre-assembled for this
item. They are illustrated on this page and available
for replacement.

WARNINGS:

For safety reasons and to prevent injuries:

● This bed is not intended for use by children under 4
years old.

● Prohibit jumping and horseplay on this bed.

● Only use a mattress which is 74" -75" long and 53

1/2" - 54 1/2" wide.

● Do not use risers under this bed.

X 4

X 3

18

Cama de Metal Canopy

Matrimonial

Negro

NO LO REGRESE A LA TIENDA !

Si le faltan piezas o las que se incluyen están dañadas, con
mucho gusto le enviaremos sus piezas de reemplazo sin
cargo extra.

Fecha de compra

Gracias por su compra!

Número de lote

ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE
SEGURIDAD. POR FAVOR LEA Y GUARDE PARA SU REFERENCIA FUTURA.

Contáctenos!

Para solicitar ayuda con el ensamblaje, identificación de partes, información del
producto o simplemente ordenar otras partes, dirijase a.

ES

Lea antes de comenzar a ensamblar

● Llame a nuestro número gratuito si necesita asistencia.

● Trabaje en un área espaciosa y cerca de donde su producto será utilizado,

preferiblemente sobre una alfombra o utilice el cartón del empaque para proteger su
piso y su producto.

● El número de personas recomendadas para el montaje de este producto es: 2
(sin embargo es recomendable contar con ayuda adicional). Tiempo estimado de
ensamble es 2 horas.

● Asegúrese de que todas las partes están incluidas. La mayoría de las partes
están etiquetadas o selladas en los bordes.

● Lea cada paso cuidadosamente. Es muy importante que cada paso de las
instrucciones sea realizado en el orden correcto. Si estos pasos no se siguen en
secuencia, pueden ocurrir dificultades durante el ensamble.

Precauciones

● Este producto esta diseñado para uso domestico y no para uso comercial.

● ADVERTENCIA PARA NIÑOS PEQUEÑOS - Este producto contiene

componentes pequeños. Por favor asegúrese de que las piezas esten fuera del
alcance de los niños.

● No utilice herramientas eléctricas para ensamblar su mueble. Este tipo de
herramientas pueden rasgar o dañar las partes.

Partes

Todo se incluye en 1 caja grande!

Hay 1 caja(s) interna(s) que incluyen los componentes necesarios para
completar este ensamblaje.

Antes de tirar este paquete, por favor utilice la Casilla de Verificación para
identificar sus partes y garantizar de que cuenta con todas las piezas
necesarias para el ensamblaje.

A

Poste

B

Poste

C

Poste

D

Poste

E

Barandilla lateral

F

Barandilla lateral

R

Poste

J

Barandilla De Cabecera

G

Armazón

H

Armazón

I

Armazón

T

Barandal de extremo

Z

Armazón

N

Armazón

Q

Armazón

P

Tubo

M

Pata

S

Perilla
Soporte

K

Cubiertas de plástico

Y

Paquete de componentes

Nota: Por favor no apriete completamente las piezas hasta que el

ensamblaje sea completado, a menos de que se indique específicamente en
las instrucciones de paso a paso.

Los tornillo(s), perno(s) que se utilizarán en cada paso se muestran en tamaño
real en la esquina inferior derecha de cada página.

ES

Instrucciones

Paso 1

Una T con A y B con
Una J con A y B con

Paso 2
Una T con C y D con

Paso 3
Insertar F X 2 dentro de E X 2 con

Paso 4

4.1 Una la parte H X 2 con subconjunto E/F x 2 del paso anterior con

4.2 Una la parte G con E X 2 con

Paso 5
Una la parte M X 2 con G con

Paso 6

Una el subconjunto E/F del paso anterior con A, B, C y D con
No apriete los Pernos hasta que el paso 9 sea completado.

Paso 7

7.1 Inserte un extremo de ambos I dentro de la ranura G como se ilustra.

7.2 Una el otro extremo de ambos I con H con

Paso 8
Una la parte M y K con G con

Paso 9

Inserte P dentro de E y F, a continuación, bloquee P en su lugar con Y como se
muestra

.

Ajuste todos los Pernos en A, B, C y D ahora.

Paso 10
Insertar R X 4 dentro de A, B, C y D con

Paso 11

Se requieren dos personas para realizar este paso.

11.1 Inserte N X 2 dentro de Q X 2 y asegure con

11.2 Coloque el subconjunto N/Q X 2 y la parte Z X 2 en cada esquina, alinee los

orificios y luego asegure las partes atornillando S X 4 dentro de R como se muestra.

.

.

.

.

.

.

.

.

 y .

 y .

.

.

Límites de peso: 450 Lb / 204 Kg

Consejos útiles

● Mueva sus muebles nuevos con cuidado, con dos personas levantando y
llevando el aparato a su nueva ubicación.

● Sus muebles se pueden desmontar y volver a ensamblar en caso de
mudanza.

● Algunas partes han sido pre-ensambladas en este producto. Se encuentran
lus

trada

s en

esta

i

pági

y di

spo

nibrleevs pa

ra ree

lazo.

Precaucíon

Po

r r

azo

nes de

● Este producto no ha sido diseñado para ser utilizado por niños menores de 4

años.

● Prohibido saltar o jugar sobre la cama.

● Por razones de seguridad, está terminantemente prohibido colgarse en los

rieles superiores de la cama.

● Utilice únicamente un colchón que sea de 74" -75" de largo y 53 1/2" - 54 1/2"

de ancho.

● No utilice elevadores para cama con este producto.

segu

ridnaad y

par

a p

enir

lesionemps:

ES

Lit de Métal Canopy

Double

Noir

NE RETOURNEZ PAS AU MAGASIN !

Si une pièce est manquante ou endommagée, nous vous
expédierons avec plaisir vos pièces de remplacement
gratuitement.

Date d'achat

Numero de lot

Merci d'avoir acheté un produit !

CE FEUILLET CONTIENT DES INFORMATIONS DE SÉCURITÉ IMPORTANTES.
S'IL VOUS PLAÎT LIRE ET CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.

Contact

Besoin d'aide pour assembler, identifier des pièces, s'informer sur le produit, ou
pour commander des pièces, contactez-nous.

FR

Avant de commencer l'assemblage

● Si vous avez besoin d'aide, appelez notre service à la clientèle sans frais.

●

Travailler dans un endroit spacieux et près lieu où l'unité sera utilisée,
préférablement sur un tapis, ou sur un morceau de l'emballage pour protéger le
plancher et le produit.

● Nombre de personnes recommandé pour l'assemblage: 2 (cependant il vaut
mieux toujours d'avoir une main supplémentaire). Le temps d'assemblage estimé est
de 2 heures.

● Assurez-vous que toutes les pièces sont incluses. La plupart des pièces sont
étiquetées ou estampées sur le côté non fini.

● Lire attentivement chaque étape avant de débuter. Il est très important que
chaque étape de montage soit exécutée dans le bon ordre pour éviter des difficultés
lors de l'assemblage.

Précaution

● Ce produit est conçu pour un usage domestique et n'est pas destiné à des fins
commercial.

● AVERTISSEMENT POUR LES JEUNES ENFANTS: Ce produit contient des
petits composants. S'il vous plaît assurez-vous qu'ils sont gardés loin des petits
enfants.

● Ne pas utiliser d'outils électriques pour assembler votre mobilier. Les outils
électriques risquent d'endommager les pièces.

Pièces

Tout dans 1 grosse boîte!

Il y a des boîtes intérieures qui contiennent les composants pour completer

l'assemblage.

Avant de jeter l'emballage, s'il vous plaît utiliser les cases à cocher pour
identifier les pièces et assurez-vous que vous avez toutes les pièces
nécessaires pour l'assemblage.

A

Poteau

B

Poteau

C

Poteau

D

Poteau

E

Rail latéral

F

Rail latéral

R

Poteau

J

Rail de tête de lit

G

Entretoise

H

Entretoise

I

Entretoise

T

Rail d'extremité

Z

Entretoise

N

Entretoise

Q

Entretoise

P

Lamelles

M

Pied

S

Balle

K

Support

Y

Bouchon de plastique

Quincaillerie

Remarque: Ne serrez pas complètement les boulons jusqu'à ce que

l'ensemble est achevé, sauf indication contraire dans les intructions étape
par étape.

Les vis et les boulons utilisés dans chaque étape sont présentés en taille
réelle dans le coin inférieur droit de la page.

FR

Instructions

Limite de Poids: 450 Lb / 204 Kg

Étape 1

Attacher T à A et B avec
Attacher J à A et B avec

Étape 2
Attacher T à C et D avec

Étape 3
Insérer F X 2 dans E X 2 avec

Étape 4

4.1 Attacher H X 2 au sous-assemblage E/F x 2 de l'étape précèdent avec

4.2 Attacher G à E X 2 avec

Étape 5
Attacher M X 2 à G avec

Étape 6

Attacher le sous-assemblage E/F de l'étape précèdent à A, B, C y D avec
Ne pas serrer les boulons jusqu'à ce que l'étape 9 est terminée.

Étape 7

7.1 Insérer un côté des deux I dans la fente en G.

7.2 Atacher l'autre côté des deux I à H avec

Étape 8
Attacher M et K à G avec

Étape 9
Insérer P dans E et F, ensuite, fixer P dans sa place avec Y.

.
.

.

.

.

.

.

.

 y .

 y .

Vous pouvez serrer tous les boulons en A, B, C y D.

Étape 10
Insérer R X 4 dans A, B, C y D avec

Étape 11

Deux personnes sont nécessaires pour effectuer cette étape.

11.1 Insérer N X 2 dans Q X 2, fixer les pièces avec

11.2 Placer le sous-assemblage N/Q X 2 et Z X 2 dans chaque coin, aligner les

orifices et puis fixer les pièces en visant S X 4 dans R tel qu'illustré.

.

.

Conseils utiles

● Déplacez votre nouveau mobilier avec soin, nous recommandons deux
personnes pour soulever et transporter le mobilier vers son nouvel emplacement.

● Votre mobilier peut être démonté et reassemblé pour faciliter les
déménagements.

● Certaines pièces ont été pré-assemblées pour ce produit. Ils sont illustrés sur
tte pag

ce

e et sodnisp

oni

bles riptéou

r le

rem

placem

Avertissement

Po

ur de

s rai

● Ce lit n'est pas conçu pour être utilisé par des enfants de moins de 4 ans.

● Interdire le saut et le chahut sur le lit.

● Pour votre sécurité, ne pas monter ou accrocher sur les rails métalliques

supérieurs

● Utilisez uniquement un matelas de 74" -75" de long par 53 1/2" - 54 1/2" de

large.

● Ne pas utiliser rehausseur de lit sous ce produit.

s d

e sécu

et

pou

r pré

venire nlets .blessures:

FR
