4 Podłączenie
Przypisanie wtyków (widok wtyków z przodu)
Złącze (-)
Niepodłączony
Złącze (+)
5 Poprady dotyczące stanu bufora przy dostawie:
Przy dostawie bufor znajduje się w stanie „uśpienia”. Ekran nie wyświetla niczego a zużycie mocy jest minimalne.
T-Logg 100 ‘budzi się jako złącze komunikacyjne po uruchomieniu oprogramowania. Na ekranie wyświetli się komunikat ‘Stop‘. Bufor jest gotowy do pracy.
6 Ekran trybu pracy T-Logg 100 wyposażono w 10mm wyświetlacz ciekłokrystaliczny. Głównym zadaniem
ekranu jest wyświetlanie temperatury. W zależności od trybu pracy bufora wyświetlane są także inne komunikaty.
STOP: T-Logg ‘jest nieaktywny’. Dane nie są zapisywane. Pamięć bufora jest pusta.
Bufor został zresetowany i może być uruchomiony ponownie.
HALT: T-Logg został ‘zatrzymany’. Można odczytać zapisane dane. Pamięć bufora
nie jest pusta.
EKRAN TEMPERATURY:
Miga mała strzałka. Bufor jest aktywny. Pomiary temperatury są przeprowadzane w określonych odstępach czasu. Zmierzona temperatura zostanie zapisana. ROZPOCZĘCIE OPÓŹNIENIA: Bufor jest aktywny, ale dane nie są zapisywane. Po upływie czasu opóźnienia, bufor rozpocznie zapis zgodnie z wcześniej zaprogramowanymi warunkami rozpoczęcia. URUCHOMIENIE ALARMU: Bufor jest aktywny, ale dane nie są zapisywane. Zapis rozpocznie się, kiedy wartości temperatury znajdą się w zakresie min-maks.
Strona 2 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

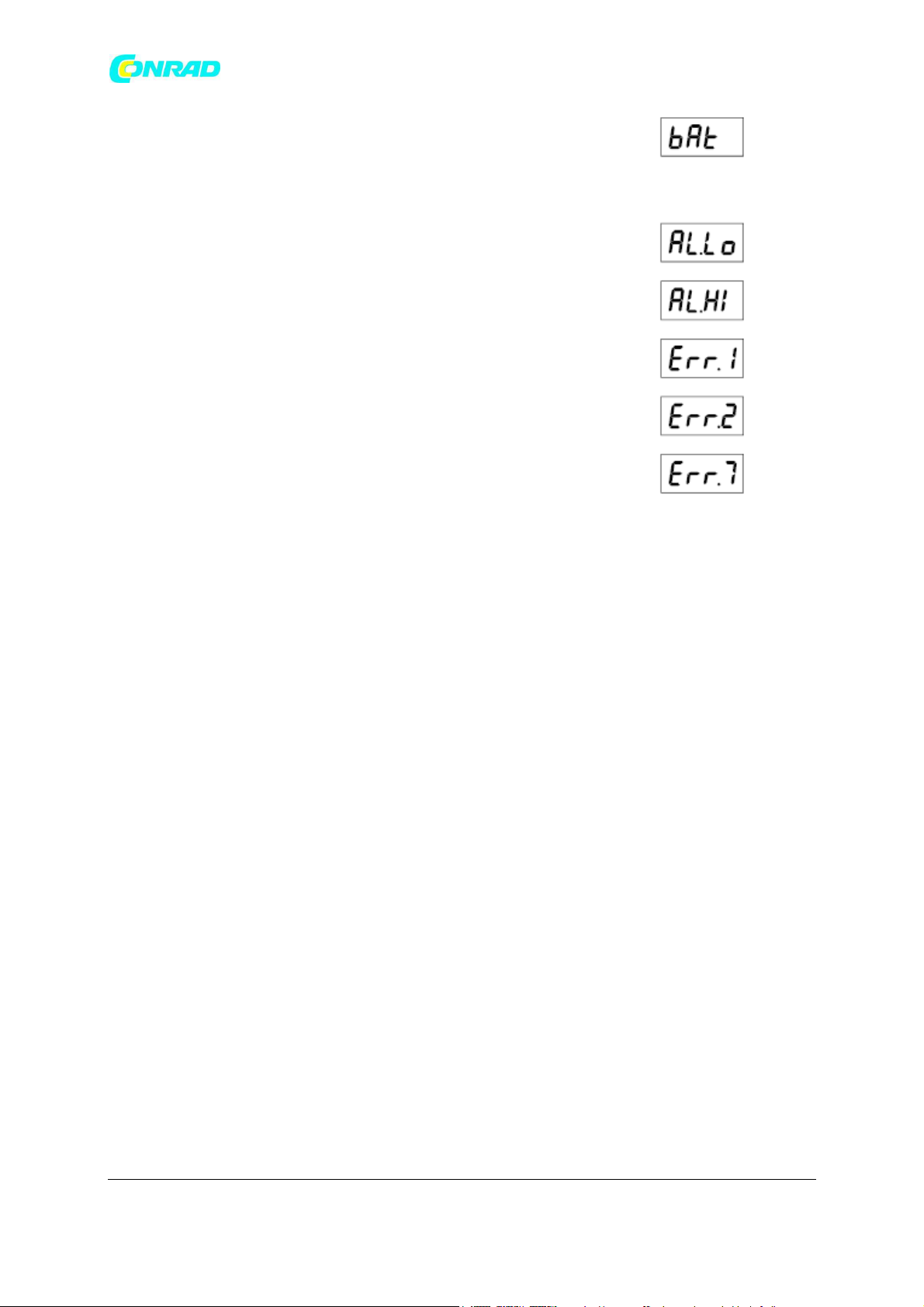

BATERIA:
• Ekran miga BAT /wartość: Bateria T-Logg wkrótce się rozładuje. Wymień wkrótce baterię. Pomimo tego zapis danych jest nadal aktywny.
• Ekran stale wyświetla BAT: Bateria T-Logg jest pusta i zapis danych został zatrzymany. Wymień natychmiast baterię. ALARM NISKI: Zmierzona temperatura jest poniżej minimalnego limitu alarmowego. ALARM WYSOKI: Zmierzona temperatura jest powyżej maksymalnego limitu alarmowego.
BŁĄD 1: Temperatura przekroczyła zakres pomiarowy bufora. BŁĄD 2: Temperatura spadła poniżej zakresu pomiarowego bufora.
BŁĄD 7: T-Logg wykrył błąd systemu.
Środek naprawczy:
Wyjmij baterię i poczekaj około 30 minut. Następnie ponownie włóż baterię.
Jeśli komunikat błędu nadal się wyświetla odeślij bufor do producenta celem naprawy.
7 Żywotność baterii i czas zapisu Cykl pomiarowy: 2 s, 10 s, 15 min, 5 godzin Czas zapisu: 8.9 godzin 44 godzin 166 dni. Około 9 lat Żywotność baterii: — Około 1 rok Około 3 lata Uwaga! Krótkie cykle pomiarowe i częsty przesył danych pomiarowych powodują
skrócenie żywotności baterii. Nawet po podłączeniu T-Logg zużycie mocy wzrasta. Pamiętaj, aby podłączyć bufor przez złącze USB do komputera tylko na tak długo na ile jest to konieczne.
8 Wymiana baterii Uwaga:
Kiedy na ekranie wyświetli się BAT, bateria musi być wymieniona. Jeśli moc baterii spada w sposób ciągły zapis danych zostanie zatrzymany (patrz status pracy ‘HALT’). Dostępne zapisane dane pozostaną w pamięci i nie zostaną utracone. Można odczytać dane pomiarowe po wymianie baterii.
Strona 3 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Wymiana:
1. Odkręć 4 śruby z przodu bufora małym śrubokrętem i zdejmij pokrywę z obudowy.
2. Wyjmij PCB i ostrożnie odłóż obok obudowy, powierzchnią ekranu do spodu. Uważaj aby nie zniszczyć uszczelki.
3. Ostrożnie wypchnij okrągłą baterię z gniazda (patrz ilustracja).
4. Włóż nową baterię (typ CR 2032), pilnując prawidłowego ułożenia biegunów, do gniazda (biegun dodatni znajduje się przy wsporniku – patrz ilustracja).
5. Prawidłowo ponownie włóż PCB (powierzchnią ekranu do góry)do obudowy – patrz ilustracja.
6. Zamontuj obudowę. Przykręć z powrotem 4 śruby.
Informacje o środowisku ! Zabrania się usuwania pustych i uszkodzonych baterii wraz z odpadami gospodarczymi. Zwróć zużyte baterie do autoryzowanego punktu zbiórki baterii lub odeślij bezpośrednio do nas (z odpowiednimi opłatami pocztowymi).
