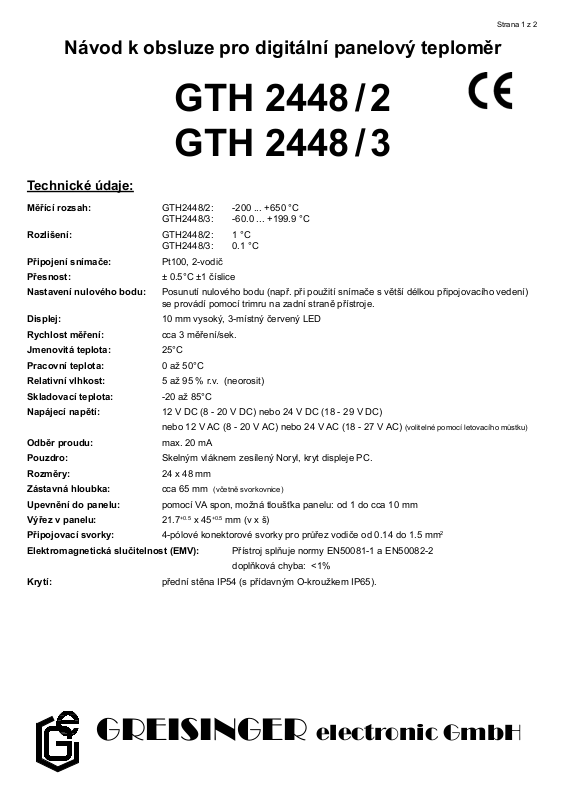

Návod k obsluze pro digitální panelový teploměr

GTH 2448 / 2
GTH 2448 / 3

Technické údaje:

Měřící rozsah: GTH2448/2: -200 ... +650 °C

GTH2448/3: -60.0 ... +199.9 °C

Rozlišení: GTH2448/2: 1 °C

GTH2448/3: 0.1 °C

Připojení snímače: Pt100, 2-vodič

Přesnost: ± 0.5°C ±1 číslice

Nastavení nulového bodu: Posunutí nulového bodu (např. při použití snímače s větší délkou připojovacího vedení)

se provádí pomocí trimru na zadní straně přístroje.

Displej: 10 mm vysoký, 3-místný červený LED

Rychlost měření: cca 3 měření/sek.

Jmenovitá teplota: 25°C

Pracovní teplota: 0 až 50°C

Relativní vlhkost: 5 až 95 % r.v. (neorosit)

Skladovací teplota: -20 až 85°C

Napájecí napětí: 12 V DC (8 - 20 V DC) nebo 24 V DC (18 - 29 V DC)

nebo 12 V AC (8 - 20 V AC) nebo 24 V AC (18 - 27 V AC)

Odběr proudu: max. 20 mA

Pouzdro: Skelným vláknem zesílený Noryl, kryt displeje PC.

Rozměry: 24 x 48 mm

Zástavná hloubka: cca 65 mm

Upevnění do panelu: pomocí VA spon, možná tloušťka panelu: od 1 do cca 10 mm

Výřez v panelu: 21.7

Připojovací svorky: 4-pólové konektorové svorky pro průřez vodiče od 0.14 do 1.5 mm

Elektromagnetická slučitelnost (EMV): Přístroj splňuje normy EN50081-1 a EN50082-2

doplňková chyba: <1%

Krytí: přední stěna IP54 (s přídavným O-kroužkem IP65).

+0.5

(včetně svorkovnice)

+0.5

x 45

mm (v x š)

(volitelné pomocí letovacího můstku)

2

GREISINGER electronic GmbH

Strana 2 z 2

Elektrické připojení:

Připojení se provádí na zadní stěně přístroje GTH2448/1 a GTH2448/2 pomocí konektoru se šroubovými svorkami
(max. rozsah svorky 1,5mm)
Konektor se šroubovými svorkami umožňuje snadné připojení vodičů a následné připojení k přístroji. Při montáži
používejte odpovídající šroubovák a na dotažení svorek nepoužívejte příliš velké množství síly.

Napájecí napětí: 12 V DC/AC nebo 24 V DC/AC

Ujistěte se, že napájecí napětí souhlasí s nastaveným rozsahem
napájecího napětí.
Nastavení napájecího napětí se provádí letovacím můstkem vedle
připojovacího konektoru.

Můstek "A1" otevřen: 24 V ( 18 - 29 V DC nebo 18 - 27V AC )

Můstek "A1" uzavřen: 12 V ( 8 - 20 V DC nebo 8 - 20 V AC )

Připojení snímače: Pt100, 2-vodič

Připojení a nastavení přístroje smějí provádět pouze kvalifi kované osoby.
Při nesprávném zapojení může dojít ke zničení přístroje - ukončení záruky.

letovací můstek A1

+Uv

GND

Pt100

Pt100

(18...29VDC)

(8...20VDC)

12VDC

24VDC

Bezpečnostní předpisy

a) V případě znatelného poškození nebo poruchy přístroje jej okamžitě odstavte z provozu.
b) V případě otevření přístroje ho odpojte od napájecího napětí. Věnujte zvýšenou pozornost při montáži a zapojení přístroje, aby

všechny elektrické části byly chráněny před přímým dotykem.
c) Dodržujte bezpečnostní předpisy pro slaboproudá a silnoproudá zařízení.
d) Při připojování přístroje k jiným zařízením postupujte obzvláště opatrně. Dle interního zapojení jiného zařízení může dojít ke

vzniku nebezpečného napětí.

Varování: Při provozu elektrických zařízení jsou některé části pod nebezpečným napětím. Při nedodržení

bezpečnostních předpisů může dojít k vážnému poškození zdraví či ke vzniku hmotných škod.
Jen příslušně vyškolení pracovníci mohou s těmito přístroji pracovat. Dokonalý a bezpečný pro­voz zařízení je také závislý na bezpečném transportu a uskladnění zařízení. Zapojení mohou
provádět pouze kvalifi kovaní pracovníci.

Varování: Nepoužívejte tento produkt v bezpečnostních či nouzových zařízeních nebo tam, kde by záva-

da na přístroji mohla způsobit zranění osob nebo materiální škody.

Kvalifi kované osoby

jsou osoby, které jsou s instalací, montáží, uvedením do provozu a provozem výrobků důkladně seznámeny a při
své činnosti disponují potřebnou kvalifi kací.

Příslušenství:

(malý výběr - kompletní přehled viz. katalog)

GNG220/1-12V zdroj pro GTH2448: Vstup: 230V AC; Výstup: 12V DC stabilizované, max. 40mA

IP65 SET O-kroužky (2 kusy) pro přední krytí IP65

GTF 102 / Pt100, 2-vodič -200 ... +600°C Snímač pro montáž do měřeného objektu pomoci šroubení s možností

výběru délky jímky, průměru jímky a závitu - viz. katalog

GTF 103 / Pt100, 2-vodič -200 ... +600°C Snímač s hlavicí (DIN B), R1/2", FL = 100mm, D = Ø 6mm

(další provedení - viz. katalog)

GTF 200 Pt 100 -50 ... +200°C Pt100 4-vodič, jímka (Ø5 x 50mm) z ušlechtilé oceli, cca 1m silikon. kabelu

GTF 1002 -50 ... +400°C Pt100 4-vodič, jímka (Ø3 x 100mm) z ušlechtilé oceli, cca 1m silikon. kabelu

Pozor: Při připojení 4-vodičového snímače k GTH2448 jednoduše připojte vždy obě shodně barevně označené žíly

kabelu do jedné svorky.
