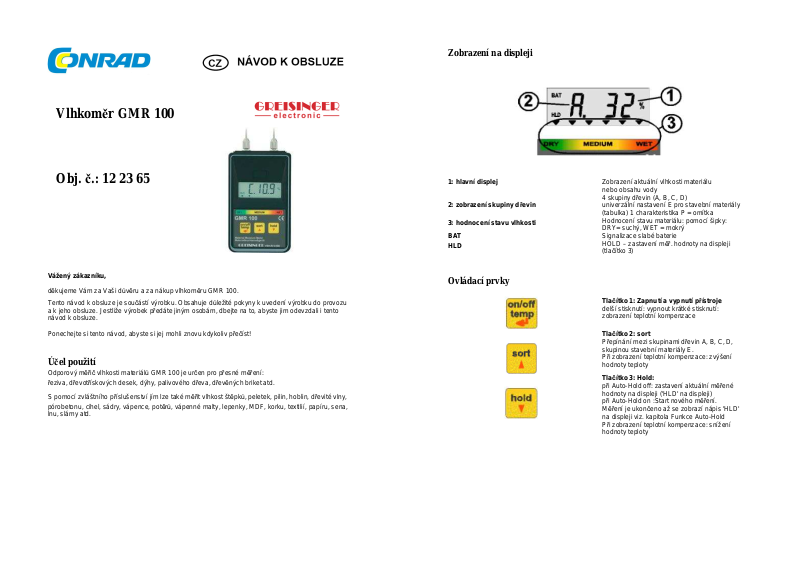

Vlhkoměr GMR 100
Obj. č.: 12 23 65
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup vlhkoměru GMR 100.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Odporový měřič vlhkosti materiálů GMR 100 je určen pro přesné měření:
řeziva, dřevotřískových desek, dýhy, palivového dřeva, dřevěných briket atd.
S pomocí zvláštního příslušenství jím lze také měřit vlhkost štěpků, peletek, pilin, hoblin, dřevité vlny,
pórobetonu, cihel, sádry, vápence, potěrů, vápenné malty, lepenky, MDF, korku, textilií, papíru, sena,
lnu, slámy atd.
Zobrazení na displeji
1: hlavní displej
2: zobrazení skupiny dřevin
3: hodnocení stavu vlhkosti
BAT
HLD
Ovládací prvky
Zobrazení aktuální vlhkosti materiálu
nebo obsahu vody
4 skupiny dřevin (A, B, C, D)
univerzální nastavení E pro stavební materiály
(tabulka) 1 charakteristika P = omítka
Hodnocení stavu materiálu: pomocí šipky:
DRY= suchý, WET = mokrý
Signalizace slabé baterie
HOLD – zastavení měř. hodnoty na displeji
(tlačítko 3)
Tlačítko 1: Zapnutí a vypnutí přístroje
delší stisknutí: vypnout krátké stisknutí:
zobrazení teplotní kompenzace
Tlačítko 2: sort
Přepínání mezi skupinami dřevin A, B, C, D,
skupinou stavební materiály E.
Při zobrazení teplotní kompenzace: zvýšení
hodnoty teploty
Tlačítko 3: Hold:
při Auto-Hold off: zastavení aktuální měřené
hodnoty na displeji ('HLD' na displeji)
při Auto-Hold on :Start nového měření.
Měření je ukončeno až se zobrazí nápis 'HLD'
na displeji viz. kapitola Funkce Auto-Hold
Při zobrazení teplotní kompenzace: snížení
hodnoty teploty
Všeobecně k přesnému měření vlhkosti materiálů
Vlhkost materiálu u a obsah vody w
V závislosti na použití je potřebné buď zjišťovat vlhkost měřeného materiálu u nebo obsah
vody v materiálu w. Truhláři, tesaři apod. potřebují měřit vlhkost materiálu (vztažené k suché
hmotě/váhové zkoušky) Při hodnocení stavu paliv (palivové dřevo, štěpky atd.) jsou převážně
používány údaje o obsahu vody. Přístroj lze nastavit pro měření obou těchto údajů, viz kapitola
„Konfigurace“.
Vlhkost materiálu u (vztaženo k suché hmotnosti, po zapnutí je zobrazeno u )
Měrnou jednotkou jsou % (někdy používáno: % atro).
Vlhkost materiálu u[%] = (hmotnost
popř.: vlhkost materiálu u[%] = hmotnost
Hmotnost
Hmotnost
Hmotnost
mokrá
: hmotnost zkoušeného materiálu (= součet hmotností: hmotnost
voda
: hmotnost vody obsažené v zkoušeném vzorku
suchá
: hmotnost zkoušeného materiálu po váhové zkoušce (voda byla odpařena)
Příklad: 1kg mokrého dřeva, který obsahuje 500g vody, má materiálovou vlhkost 100%
Obsah vody w (= vlhkost materiálu vztažená k celkové mokré hmotnosti,
po zapnutí je zobrazeno H2O)
Měrnou jednotkou jsou také %.
Obsah vody [%] = (hmotnost
nebo: obsah vody [%] = hmotnost
Příklad: 1kg mokrého dřeva, který obsahuje 500 g vody, má obsah vody w 50 %
Funkce Auto-Hold
Především při měření suchého dřeva atd. dochází vlivem elektrostatického náboje a podobného
rušení ke kolísání měřené hodnoty. Je-li v menu aktivována funkce Auto-Hold, zjišťuje přístroj
automaticky přesnou hodnotu. Díky této funkci může být také přístroj při měření odložen např.
v případech, kdy měření ovlivňuje elektrostatický náboj z oděvu osoby, která měření provádí.
Jakmile je zjištěna stabilní měřená hodnota, přístroj zobrazí nápis "HLD" a měřená hodnota
je "zastavena" na displeji. Hodnota na displeji je „zastavena“ tak dlouho, dokud není spuštěno
nové měření stisknutím tlačítka 3 (hold) .
Teplotní kompenzace
Při měření vlhkosti dřeva je velice důležitá pro přesnost měření přesná teplotní kompenzace.
Z tohoto důvodu je přístroj vybaven možností manuálního zadání údaje o teplotě. Podle vybraného
materiálu používá přístroj příslušnou automatickou teplotní kompenzaci. Nastavená hodnota teploty
je krátce zobrazena, jestliže se krátce stiskne tlačítko temp (tlačítko 1) a lze ji potom měnit pomocí
šipek 5(tlačítko 2) nebo 6(tlačítko 3).
mokrá
mokrá
- hmotnost
voda
- hmotnost
voda
/ hmotnost
suchá
/ hmotnost
suchá
) / hmotnost
mokrá
) / hmotnost
suchá
*100
*100
mokrá
suchá
*100
*100
voda
+ hmotnost
suchá)
Měření vlhkosti dřeva
Při měření dřeva zatlačte měřicí hroty příčně proti letům tak, aby byl zajištěn dobrý kontakt mezi hroty
a dřevem. (Měření podél let je minimálně odlišné).
NA PŘÍSTROJ PŘI ZARÁŽENÍ NEBOUCHEJTE ANI JEJ NEZARÁŽEJTE RYCHLÝM POHYBEM!
Přístroj se tím může poškodit.
Nastavte správný druh dřeva (viz. Příloha A: ).
Ujistěte se, že byla nastavena správná hodnota teplotní kompenzace.
Odečtěte měřenou hodnotu, popř. jestliže byla aktivována funkce Auto-Hold, spusťte pomocí tlačítka
hold (tlačítko 3) nové měření.
Při měření suchého dřeva (<15%) jsou měřené odpory velmi vysoké a z tohoto důvodu je potřebný
čas pro dosažení definitivní hodnoty delší. Také vnik elektrostatického náboje může dočasně zkreslit
výsledek měření. Pokud možno zamezte vzniku elektrostatického náboje a vyčkejte při měření
dostatečně dlouho, až bude dosaženo stabilní hodnoty (nestabilní: „%“ bliká) nebo použijte funkci
)
Auto-Hold (viz. kapitola Funkce Auto-Hold).
Přesná měření lze provádět v rozsahu od 6 do 30%. Mimo tento rozsah není dosaženo takové
přesnosti, ale přesto přístroj vykazuje pro praktické použití stále ještě dostatečně přesné hodnoty.
Měření probíhá mezi sebou izolovanými zarážecími hroty.
Předpoklady pro přesná měření:
- Výběr správného měřicího místa: místo bez pryskyřice, suků, prasklin atd.
- Zvolení správné hloubky měření: doporučení: u řeziva zarazit hroty až do 1/3 jeho tloušťky.
- Provedení více měření: čím více měření bude provedeno, tím bude přesnější výsledek
- Dbát na teplotní kompenzaci: zadejte přesnou hodnotu teploty na přístroji (Atc off)
Časté příčiny chyb:
- Pozor při měření dřeva ze sušárny: Rozložení vlhkosti může být nerovnoměrné, v jádru je více
vlhkosti než na pokraji.
- Povrchová vlhkost: Bylo-li dřevo skladováno venku a např. vystaveno dešti, může být vlhkost
na okraji výrazně vyšší než v jádru.
- Impregnační látky a jiné způsoby ošetření mohou zkreslit výsledky měření.
- Znečištění měřicích hrotů může hlavně při měření suchého dřeva způsobit chybné výsledky měření.
Měření vlhkosti omítky
Pro zjištění vlhkosti v omítce zamáčkněte měřicí hroty do omítky. Nastavte charakteristiku „P.“
Čím více je vlhkosti v omítce, tím vyšší je zobrazovaná hodnota, povšimněte si také hodnocení
stavu vlhkosti (viz následující kapitola).
Z důvodu odlišných druhů omítek (sádrové, cementové, plastické,...) a změn
jejich vlastností při škodách způsobených vlhkostí (vzlínající vlhkost nebo jiné)
nelze dosáhnout tak vysoké přesnosti měření jako při měření vlhkosti dřeva.
‚Přesné hodnoty‘ nejsou, ale ani ve velkém množství případů použití potřebné > Při škodách způsobených vlhkostí jsou pomocí měření odchylky od suchých
míst velice snadno zjistitelné, vlhká místa lze lehce lokalizovat a změny
v materiálu (vlhnutí/vysoušení) lze pomocí pravidelných měření dobře sledovat.
Hodnocení stupně vlhkosti ('WET = mokrý' - 'MEDIUM' - 'DRY = suchý')
Současně s měřenou hodnotou je na přístroji zobrazeno hodnocení stavu vlhkosti:
Rozhodnutí, zda je materiál ‘mokrý nebo suchý‘, nemusí být již při většině použití zjišťováno
z literatury nebo tabulek. Zobrazení je orientační hodnota, jejíž definitivní posouzení, záleží
na rozsahu použitelnosti daného materiálu. Musí být dbáno příslušných předpisů a norem!
Zkušenosti odborníků může tento přístroj doplnit, ale ne nahradit!
Měření dalších materiálů
‘Tvrdé‘ materiály (beton atd.)
Měřicí hroty nejsou určeny pro měření tvrdých materiálů. Pro měření těchto materiálů je doporučeno
použití adaptérového kabelu GMK3810 a kartáčových elektrod GBSL91(zvláštní příslušenství).
Převlečné matice pro uchycení hřebů odšroubujte a na jejich místo našroubujte banánkový adaptér.
Červený konektor musí být připojen na pravý měřicí vstup. Tím je zajištěna lepší ochrana proti rušení.
Vyvrtejte 2 otvory o Ø6mm (GBSK91) popř. Ø 8mm (GBSL91) o rozteči 8 až 10 cm do měřeného
materiálu. Nepoužívejte tupé vrtáky: Při jejich použití vzniká nadměrné teplo, které
změní naměřenou hodnotu vlhkosti. Vyčkejte 10 min, otvor zbavte prachu nejlépe tlakovým vzduchem.
Naneste vodivou pastu na kartáčové elektrody a zasuňte je do otvorů.
Nastavte skupinu stavební materiály E, odečtěte měřenou hodnotu a přepočtěte ji pomocí tabulky
pro stavební materiály (příloha B).
Budou-li otvory používány k dalším měření, je nutné si uvědomit, že povrch otvorů časem vyschne
a přístroj naměří nízkou hodnotu. Pomocí použití vodivé pasty lze tento efekt kompenzovat.
Naneste dostatečné množství pasty mezi otvor a kartáčovou elektrodu a nechte elektrody před
měřením cca 30 minut zasunuté (při vypnutém přístroji). Teplotní kompenzace při měření stavebních
materiálů nemá žádný podstatný vliv na výsledky měření.
Měření s kartáčovými elektrodami GBSL91
‘Měkké‘ materiály
Důležitý je dobrý kontakt měřicích hrotů. Není-li zajištění dobrého kontaktu z důvodu vlastností
měřeného materiálu možné, doporučujeme použití adaptérového kabelu GMK3810 a odpovídající
elektrodu, např. zarážecí elektrodu GSE91 nebo GSG91, zarážecí elektrodu s kladivem GHE91
(zvláštní příslušenství). Převlečné matky pro uchycení hřebů odšroubujte a na jejich místo
našroubujte banánkový adaptér. Červený konektor musí být připojen na pravý měřicí vstup.
Tím je zajištěna lepší ochrana proti rušení. Další postup je shodný jako při měření dřeva.
Měření v sypkých materiálech, balících slámy a další speciální měření
Používaný snímač např. zapichovací snímač GSF38 s příslušným měřicím kabelem GMK38
nebo zapichovací jehly GMS 300/91, připojte na GSE91 nebo GSG91 pomocí adaptérového kabelu
GMK3810 (červený konektor na pravý vstup). Používaný snímač např. zapichovací snímač GSF38
s příslušným měřicím kabelem GMK38 nebo zapichovací jehly GMS 300/91, připojte na GSE91
nebo GSG91 pomocí adaptérového kabelu GMK3810 (červený konektor na pravý vstup).
Měření pilin, štěpků, humusu, izolačních materiálů atd.
Jak při použití zapichovacího snímače, tak při použití zapichovacích jehel je nutné se při aplikaci
do měřeného materiálu vyvarovat kývavého pohybu. Jinak vzniknou mezi snímačem a měřeným
materiálem vzduchové mezery, které ovlivní výsledek měření. Materiál musí být dostatečně zhutněný.
V případě pochybností opakujte měření vícekrát:
nejvyšší hodnota je nejpřesnější hodnota. U zapichovacího snímače GSF38 je nutné zajistit,
aby izolační umělohmotný díl, který odděluje měřicí špičku od sondy nebyl znečištěn.
Měření balíků slámy a sena
Vždy zapichujte snímač z ploché strany a ne z vnější oblé strany, jelikož zapíchnutí snímače
je daleko snazší.
Konfigurace přístroje
Pro konfiguraci přístroje postupujte následovně:
1. Přístroj vypněte.
2. Tlačítko "5" stiskněte a současně zapněte krátkým stisknutím přístroj. Tlačítko "5" držte
stisknuté do té doby, než se na displeji přístroje objeví nápis ‚P_oF (cca 3 s).
I.) Automatické vypnutí přístroje „P_oF“ (= Power Off):
Čas automatického vypnutí přístroje je udáván v minutách. Nebylo-li v průběhu
měření stisknuto žádné tlačítko, tak se přístroj po uplynutí nastaveného časového
intervalu automaticky vypne.
3. Stiskněte tlačítko "6" nebo "5" a na displeji se zobrazí aktuální nastavený čas automatického
Vypnutí
4. Pomocí tlačítek "6" nebo "5" nastavte požadovaný čas automatického vypnutí. Hodnoty, které
lze nastavit: off: funkce aut. vypnutí je deaktivována (trvalý provoz) 1...120: čas automatického
vypnutí v minutách.
5. Čas automatického vypnutí potvrďte tlačítkem On/Off: Displej zobrazí „HLD Auto“
II.) Funkce Hold „HLD Auto“:
6. Stiskněte tlačítko "5" nebo "6" a na displeji se zobrazí aktuální funkce Hold:
HLD oFF - AutoHold deaktivována: Tlačítkem Hold dojde k „zastavení“ displeje nebo jeho uvolnění
HLD on - AutoHold aktivována: Tlačítkem Hold dojde ke startu nového měření, až bude zjištěna
stabilní hodnota, dojde k „zastavení“ hodnoty na displeji.
7. Pomocí tlačítek "6" nebo "5" nastavte požadovaný stav této funkce.
8. Nastavení funkce Hold potvrďte tlačítkem On/Off: Displej zobrazí „Uni.t““
III.) Jednotky zobrazení teploty „Uni.t“:
9. Stiskněte tlačítko "5" nebo "6" a na displeji se zobrazí aktuální nastavené jednotky
pro všechna zobrazení teploty: jednotky teploty °C nebo °F
10. Pomocí tlačítek "6" nebo "5" nastavte požadovanou jednotku.
11. Nastavení jednotek měření potvrďte tlačítkem On/Off: Displej zobrazí „Uni.%“
IV.) Volba měření vlhkosti materiálu nebo obsahu vody „Uni.%“:
12. Stiskněte tlačítko "5" nebo "6" a na displeji se zobrazí aktuální nastavený typ měření vlhkosti.
vlhkost materiálu u: ‚u‘ nebo obsah vody w: ‚ H2O ‘
13. Pomocí tlačítek "6" nebo "5" nastavte požadovaný typ měření.
14. Potvrďte tlačítkem On/Off.
15. Nastavené hodnoty budou uloženy a přístroj provede nový start.
Nebude-li při zadávání hodnot stisknuto žádné tlačítko po dobu delší
jak 60 sekund, dojde k automatickému ukončení konfigurace přístroje.
Nastavené hodnoty nebudou uloženy!
Systémová hlášení
Er. 1 = Měřicí rozsah je překročen, měřená hodnota je příliš vysoká.
-- = Závada elektrody: elektroda není umístěna v materiálu (měř. hodnota je nízká),
žádný platný signál nebo je elektrostatický náboj na elektrodě (vyskytuje se u suchého dřeva).
Vyčkejte dokud se náboj nevybije.
Er. 7 = Systémová chyba – přístroj rozeznal systémovou chybu (defekt přístroje nebo mimo
povolenou pracovní teplotu)
Kontrola přesnosti
Přesnost měření lze ověřit pomocí zkušebního adaptéru GPAD 38 (zvláštní příslušenství).
Zvolte charakteristiku materiálu “E.“, měření vlhkosti materiálu na „u“.
Zkušební adaptér nasuňte na měřicí hřeby tak, aby byl zajištěn dobrý elektrický kontakt.
Přístroj musí zobrazit vytištěnou hodnotu pro GMR 100.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte
pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete
pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do měřicího
přístroje. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Vlhkoměr nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou
navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla
barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro přístroje.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje
odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Záruka
Na vlhkoměr GMR 100 poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Technické údaje
Měřicí princip: Odporové měření vlhkosti materiálů pomocí integrovaných měř.
Charakteristiky 4 různé skupiny dřevin (A, B, C, D) univerzální skupina stavebních materiálů
Měřicí rozsahy 0,0 - 100% materiálová vlhkost dřeva, závislý na zvolené skupině dřevin.
Rozlišení 0.0...19.9%: 0,1% materiálové vlhkosti 20...100%: 1% materiálové vlhkosti
Hodnocení Hodnocení vlhkosti materiálu v 6 stupních od WET (=mokrý) do DRY (=suchý)
Přesnost
(přístroj)
Vliv teploty < 0,02% materiálové vlhkosti / 1K
Jmenovitá teplota 25°C
Pracovní podmínky Teplota -25 ... +50°C (-13 .. 122°F) relativní vlhk ost vzduchu 0 ... 95% r.v.
Skladovací teplota -25 ... +70°C (-13 ... 158°F)
Pouzdro rozměry: 110 x 67 x 30 mm (D x Š x H) + hroty 26mm z nárazuvzdorného ABS, fóliová
Hmotnost cca 155 g
Napájení Baterie 9 V (je součástí dodávky)
Odběr proudu cca 1,8mA
Displej: cca 11 mm vysoký, 4½-místný LCD s doplňkovými segmenty pro zobrazení
Ovládací prvky 3 fóliová tlačítka pro zap/vyp, ovládání menu, výběr skupiny dřevin, funkci Hold, atd.
Funkce Hold Stisknutím příslušného tlačítka se uloží do paměti poslední měřená teplota.
Automatické Přístroj se automaticky vypne ve zvoleném časovém intervalu v případě, že nebylo
vypínání stisknuto žádné tlačítko, nebo neprobíhá datová komunikace.
EMV: Přístroj GMR100 splňuje veškeré podmínky normy o elektromagnetické slučitelnosti
Hrotů dle DIN EN 13183-2: 2002
E (tabulka) charakteristika P = omítka
0,1 - 4.4% materiálová vlhkost omítky
±1číslice (při jmenovité teplotě) dřevo: ±0,2% materiálové vlhkosti (odchylka
od charakteristiky skupiny dřevin A, B, C, D; rozsah 6..20%) stavební materiály: ±0,2%
materiálové vlhkosti (odchylka od charakteristiky E)
(nekondenzující)
klávesnice, kryt displeje, čelní krytí IP65
měřené hodnoty, skupiny dřevin a hodnocení stavu vlhkosti
Doba vypnutí je nastavitelná v rozsahu mezi 1 - 120 min. nebo úplně odstavitelná.
(2004/108/EG) EN61326 +A1 +A2 (příloha B, třída B), doplňková chyba: < 1% FS.
Příloha A
Tabulka druhů dřevin
Příloha B - Tabulka stavebních materiálů
Přístroj nastavte na skupinu „E“, vlhkost materiálu „u“
Příklad přepočtu u sádrové omítky: Přístroj zobrazí 60 %, správná hodnota = 7.0 %
(zjištěná ze sloupce sádrová omítka)
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. DO/9/2012
Loading...
