ab Version 1.9 GMH 5430

WEEE-Reg.-Nr. DE 93889386

Betriebsanleitung

Leitfähigkeits-Handmessgerät

wasserdicht, mit Datenlogger



Vor Inbetriebnahme aufmerksam lesen!



Beachten Sie die Sicherheitshinweise!



Zum späteren Gebrauch aufbewahren!

H83.0.02.6B-07

 +49 (0) 9402 / 9383-0  +49 (0) 9402 / 9383-33  info@greisinger.de

GHM Messtechnik GmbH - Standort Greisinger

Hans-Sachs-Str. 26 • D-93128 Regenstauf

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 2 von 16

_____________________________________________________ _____________________________________________________________________________

Inhalt

1 ALLGEMEINER HINWEIS ..................................................................................................................................... 3

2 SICHERHEIT ............................................................................................................................................................. 3

2.1 BESTIMMUNGSGEMÄßE VERWENDUNG ................................................................................................................. 3

2.2 SICHERHEITSZEICHEN UND SYMBOLE ................................................................................................................... 3

2.3 SICHERHEITSHINWEISE .......................................................................................................................................... 3

3 PRODUKTBESCHREIBUNG .................................................................................................................................. 4

3.1 LIEFERUMFANG ..................................................................................................................................................... 4

3.2 BETRIEBS- UND WARTUNGSHINWEISE .................................................................................................................. 4

4 BEDIENUNG .............................................................................................................................................................. 5

4.1 ANZEIGEELEMENTE ............................................................................................................................................... 5

4.2 BEDIENELEMENTE ................................................................................................................................................. 5

4.3 ANSCHLÜSSE ......................................................................................................................................................... 6

4.4 AUFSTELLER .......................................................................................................................................................... 6

5 INBETRIEBNAHME ................................................................................................................................................. 7

6 GRUNDLAGEN ZUR MESSUNG ........................................................................................................................... 7

6.1 LEITFÄHIGKEITSGRUNDLAGEN ............................................................................................................................. 7

6.2 MESSBEREICHE UND ZELL-KONSTANTEN ............................................................................................................. 7

6.3 LEITFÄHIGKEITS-MESSUNG................................................................................................................................... 7

6.4 MESSUNG DES SPEZIFISCHEN WIDERSTANDES ...................................................................................................... 8

6.5 FILTRATTROCKENRÜCKSTAND / TDS-MESSUNG .................................................................................................. 8

6.6 SALZGEHALTSMESSUNG /SALINITÄTSMESSUNG ................................................................................................... 8

6.7 ELEKTRODEN / MESSZELLEN ................................................................................................................................. 9

6.7.1 Belegung Bajonet-Anschluss .......................................................................................................................... 9

6.7.2 Aufbau und Auswahl ...................................................................................................................................... 9

6.8 TEMPERATURKOMPENSATION ............................................................................................................................... 9

6.8.1 Temperaturkompensation „nLF“ nach EN 27888 ......................................................................................... 9

6.8.2 Lineare Temperaturkompensation und Ermittlung des Temperaturkoeffizienten “t.Lin“ ............................. 9

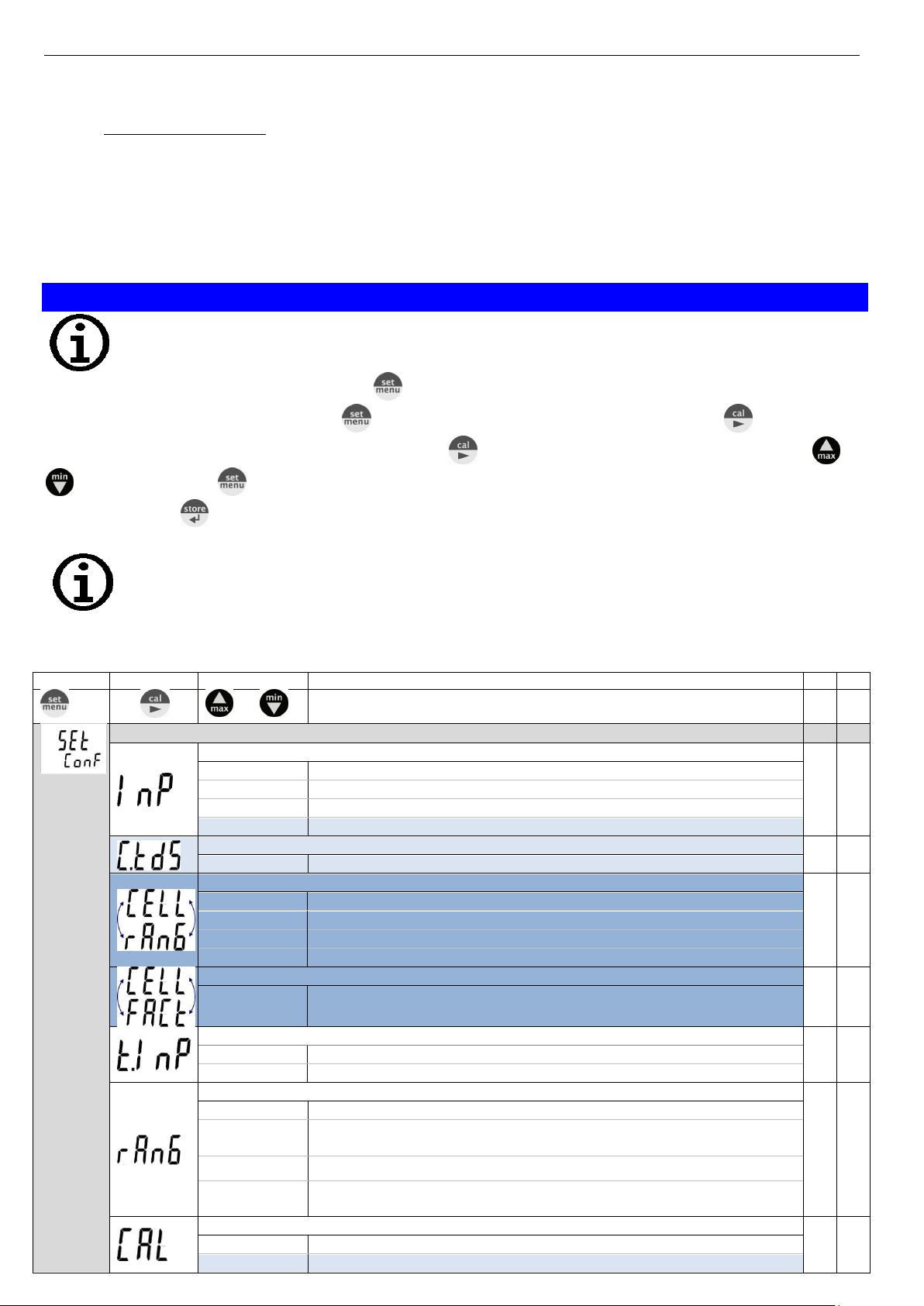

7 KONFIGURATION DES GERÄTES .................................................................................................................... 10

8 UNIVERSALAUSGANG ......................................................................................................................................... 12

8.1 SCHNITTSTELLE ................................................................................................................................................... 12

9 JUSTIEREN DES TEMPERATUREINGANGES ................................................................................................ 12

10 AUTOMATISCHER ABGLEICH DER ZELLKONSTANTE ........................................................................ 13

11 GLP ........................................................................................................................................................................ 13

11.1 ABGLEICH-INTERVALL (C.INT) ....................................................................................................................... 13

11.2 ABGLEICH-DATENSPEICHER (READ CAL) ...................................................................................................... 14

12 ÜBERPRÜFUNG DER GENAUIGKEIT / JUSTAGESERVICE ................................................................... 14

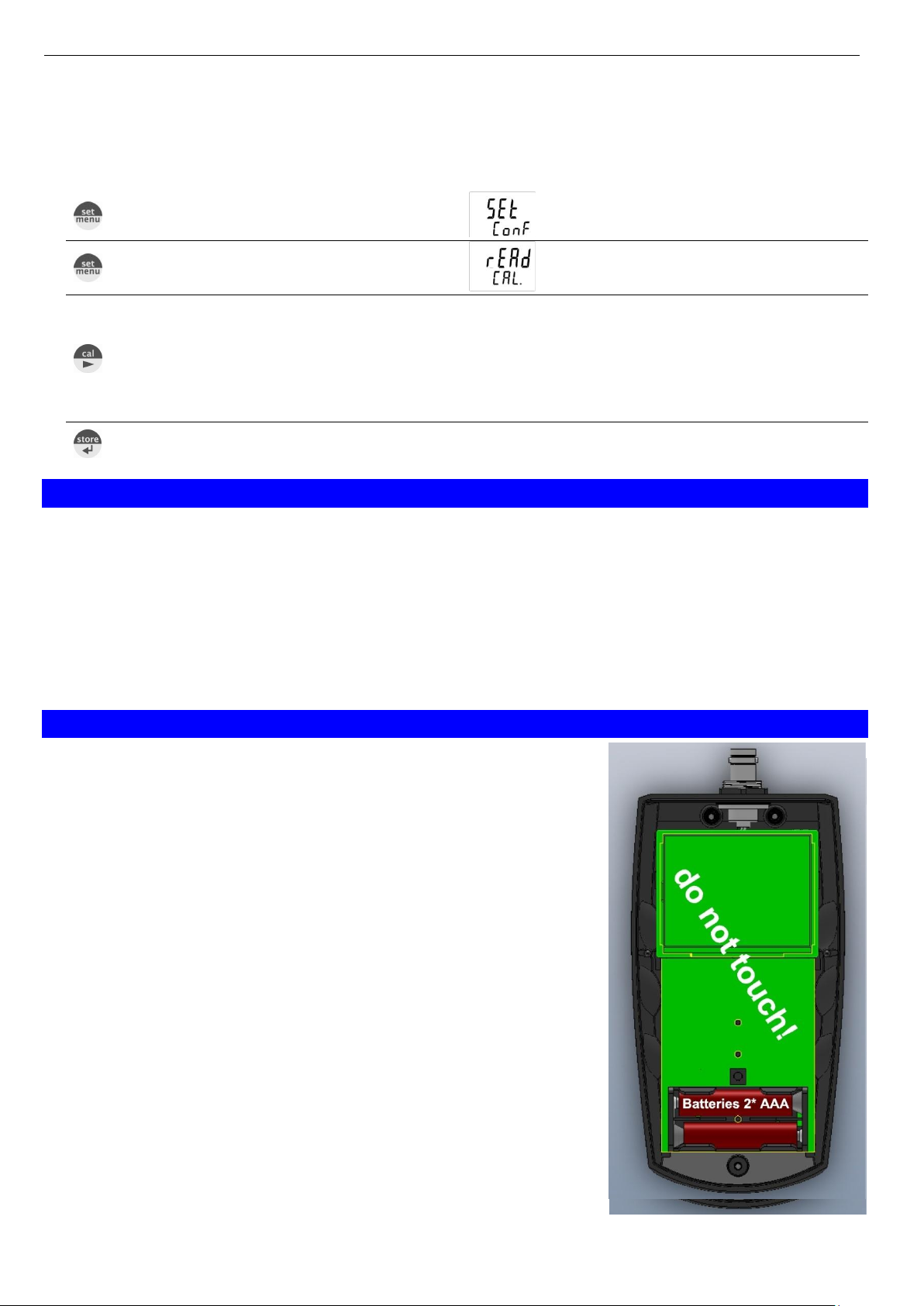

13 BATTERIEWECHSEL ........................................................................................................................................ 14

14 FEHLER- UND SYSTEMMELDUNGEN ......................................................................................................... 15

15 RÜCKSENDUNG UND ENTSORGUNG .......................................................................................................... 15

15.1 RÜCKSENDUNG ................................................................................................................................................ 15

15.2 ENTSORGUNG ................................................................................................................................................... 16

16 TECHNISCHE DATEN ....................................................................................................................................... 16

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 3 von 16

Warnung! Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung.



Achtung! Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbeachtung Schäden am Gerät bzw. an der Umwelt hervorrufen.

Hinweis! Symbol weist auf Vorgänge hin, die bei Nichtbeachtung einen indirekten Einfluss auf den Betrieb haben oder eine nicht vorhergesehene Reaktion auslösen können.

_____________________________________________________ _____________________________________________________________________________

1 Allgemeiner Hinweis

Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Geräts auf, damit Sie oder das Fachpersonal im Zweifelsfalle jederzeit nachschlagen können. Montage, Inbetriebnahme, Betrieb, Wartung und Außerbetriebnahme dürfen nur von fachspezifisch qualifiziertem Personal durchgeführt werden. Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Die Haftung und Gewährleistung des Herstellers für Schäden und Folgeschäden erlischt bei bestimmungswidriger Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät. Der Hersteller haftet nicht für Kosten oder Schäden, die dem Benutzer oder Dritten durch den Einsatz dieses Geräts, vor allem bei unsachgemäßem Gebrauch des Geräts oder bei Missbrauch oder Störungen des Anschlusses oder des Geräts, entstehen. Der Hersteller übernimmt keine Haftung bei Druckfehler.

2 Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für die Messung von Leitfähigkeit, spezifischem Widerstand, Salzgehalt und TDS ausgelegt unter Verwendung von geeigneten Elektroden (Messzellen). Der Elektrodenanschluss erfolgt über einen 7poligen Bajonett-Anschluss.

Bitte Beachten: Je nach Messbereich können unterschiedliche Elektrodentypen notwendig sein – auf

geeignete Auswahl achten

Es besteht die Möglichkeit einen Temperaturfühler (Pt1000 oder NTC 10k) ebenfalls über die über den 7poligen Bajonett-Anschluss anzuschließen. In der Regel ist bereits ein passender Temperaturfühler in der Elektrode integriert. Die gemessene Temperatur wird von der automatischen Temperaturkompensation (z.B. Lin oder nLF) der Messung verwendet und wird zusätzlich angezeigt.

Die Sicherheitshinweise dieser Bedienungsanleitung müssen beachtet werden (siehe unten). Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Das Gerät muss pfleglich behandelt und gemäß den technischen Daten eingesetzt werden (nicht werfen, aufschlagen, etc.). Vor Verschmutzung schützen.

2.2 Sicherheitszeichen und Symbole

Warnhinweise sind in diesem Dokument wie folgt gekennzeichnet:

2.3 Sicherheitshinweise

Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser Betriebsanleitung beachtet werden.

1. Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen Verhältnissen, die im Kapitel "Technische Daten" spezifiziert sind, eingehalten werden. Wird das Gerät von einer kalten in eine warme Umgebung transportiert kann durch Kondensatbildung eine Störung der Gerätefunktion eintreten. In diesem Fall muss die Angleichung der Gerätetemperatur an die Raumtemperatur vor einer Inbetriebnahme abgewartet werden.

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 4 von 16



_____________________________________________________ _____________________________________________________________________________

2. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es z.B.

- sichtbare Schäden aufweist.

- nicht mehr wie vorgeschrieben arbeitet.

- längere Zeit unter ungeeigneten Bedingungen gelagert wurde. Im Zweifelsfall Gerät zur Reparatur oder Wartung an Hersteller schicken.

3. Konzipieren Sie die Beschaltung beim Anschluss an andere Geräte besonders sorgfältig.

Unter Umständen können interne Verbindungen in Fremdgeräten (z.B. Verbindung GND mit Erde) zu nicht erlaubten Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in seiner Funktion beeinträchtigen oder sogar zerstören können.

Betreiben Sie das Gerät nicht mit einem defekten oder beschädigten Netzteil.

4. Dieses Gerät ist nicht für Sicherheitsanwendungen, Not-Aus Vorrichtungen oder

Lebensgefahr durch Stromschlag!

Anwendungen bei denen eine Fehlfunktion Verletzungen und materiellen Schaden hervorrufen könnte, geeignet. Wird dieser Hinweis nicht beachtet, könnten schwere gesundheitliche und materielle Schäden auftreten.

5. Dieses Gerät darf nicht in einer explosionsgefährdeten Umgebung eingesetzt werden. Bei Betrieb in explosionsgefährdeter Umgebung besteht erhöhte Verpuffungs-, Brand-, oder Explosionsgefahr durch Funkenbildung.

3 Produktbeschreibung

3.1 Lieferumfang

Im Lieferumfang ist enthalten:

GMH 5430 mit 2 AAA-Batterien Betriebsanleitung Kurzanleitung

3.2 Betriebs- und Wartungshinweise

1. Batteriebetrieb:

Wird in der unteren Anzeige ´bAt´ angezeigt, so sind die Batterien verbraucht und müssen erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige ´bAt´ angezeigt, so reicht die Batteriespannung für den Gerätebetrieb nicht mehr aus, die Batterie ist nun ganz verbraucht. Batteriewechsel siehe Kapitel 13.

Bei Lagerung des Gerätes bei über 50 °C Umgebungstemperatur muss die Batterie entnommen werden. Wird das Gerät längere Zeit nicht benutzt, sollte die Batterie herausgenommen werden. Die Uhrzeit muss nach Wiederinbetriebnahme jedoch erneut eingestellt werden.

2. Gerät und Sensoren/Elektroden müssen pfleglich behandelt werden und gemäß den technischen Daten

eingesetzt werden (nicht werfen, aufschlagen, etc.). Stecker und Buchsen sind vor Verschmutzung zu schützen.

3. USB- oder Netzgerätebetrieb:

Achten Sie beim Anschluss eines Netzgerätes oder des USB-Schnittstellenkabels darauf, nur zulässige Komponenten anzuschließen.

Beim Anschluss eines Netzgerätes muss dessen Spannung zwischen 4.5 und 5.5 V DC

liegen. Keine Überspannungen anlegen! Empfohlen wird der Betrieb mit dem Schnittstellenkabel USB 5100. Wird dieses verwendet, versorgt sich dass Gerät aus der USB-Schnittstelle des verbundenen PC’s oder USB-Netzteiladapters.

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 5 von 16

Hauptanzeige: Leitfähigkeit (mS/cm, µS/cm)

spezifischer Widerstand (kΩcm, MΩcm) TDS, Filtrattrockenrückstand (mg/l) Salinität (SAL)

Nebenanzeige: Messwert Temperatur

Anzeigepfeile für Messwert-Einheiten

Bewertung des Batteriezustandes

Anzeigeelemente zur Darstellung des minimalen/ maximalen/gespeicherten Messwertes

nLF, NaCl, Lin: Anzeige der gewählten

Temperaturkompensation

%/K, 1/cm: zusätzliche Konfigurationseinheiten

bei dieser Type ohne Funktion

Ein- / Ausschalter, Licht

kurz drücken: : Beleuchtung aktivieren

bzw. Gerät einschalten

lang drücken: : Gerät ausschalten

set / menu:

kurz drücken: manuelle Temperatureingabe, wenn kein

Temperaturfühler angeschlossen ist.

2 sec. drücken (Menu): Aufruf des Konfiguration

min / max:

kurz drücken: Anzeige des minimalen bzw. maximalen

gemessenen Wertes

2 sec. drücken: Löschen des jeweiligen Wertes

cal: nur im Betriebsmodus ’cond’=Leitfähigkeit:

2 sec. drücken: Starten des Zellkonstanten-Abgleichs

store / enter: Messbetrieb: Halten und Speichern des aktuellen

Messwertes (’HLD’ in Display)

(Set/Menu: Bestätigung von Eingaben, Rückkehr zur

Messung)

_____________________________________________________ _____________________________________________________________________________

4 Bedienung

4.1 Anzeigeelemente

4.2 Bedienelemente

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 6 von 16

Universalausgang: Schnittstelle, Versorgung (siehe Kapitel 8 “Universalausgang“)

7-poliger Bajonettanschluss: Anschluss für Elektrode / Messzelle und Temperaturfühler

Aufsteller zugeklappt

Aufsteller in Position 90°

Aufsteller in Position 180°

Gerät an einem Gürtel

aufgehängt

Gerät am Tisch aufgestellt

Gerät am Magnethalter

GMH 1300 aufgehängt

_____________________________________________________ _____________________________________________________________________________

4.3 Anschlüsse

4.4 Aufsteller

Bedienung:

- Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen.

- Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen.

Funktionen:

- Das Gerät mit zugeklapptem Aufsteller kann flach auf Tisch gelegt werden oder an einem Gürtel oder ähnlichem aufgehängt werden

- Das Gerät mit Aufsteller in Position 90° kann am Tisch oder ähnlichem aufgestellt werden

- Das Gerät mit Aufsteller in Position 180° kann an einer Schraube oder am Magnethalter GMH 1300

aufgehängt werden

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 7 von 16

CELL rAnG

Einstellbare Zellkonstante K

Anwendung

0.01

0,004000 - 0,015000•1/cm

Reinstwasser, Elektroden mit K = 0.01

0.1

0,04000 - 0,15000•1/cm

Reinstwasser, Elektroden mit K = 0.1

0,4000 - 1,5000•1/cm

Standardelektroden z.B. mit K= 0.55 oder K=1

4,000 - 15,000 •1/cm

Elektroden mit K=10 (für extrem hohe Leitfähigkeiten)

Bereich

CELL

- rAnG

1 2 3 4 5

0.01

0,000 - 5,000 µS/cm

0,00 - 50,00 µS/cm

0,0 - 500,0 µS/cm

0 - 5000 µS/cm

0,00 - 50,00 mS/cm

0.1

0,00 - 50,00 µS/cm

0,0 - 500,0 µS/cm

0 - 5000 µS/cm

0,00 - 50,00 mS/cm

0,0 - 500,0 mS/cm

0,0 - 500,0 µS/cm

0 - 5000 µS/cm

0,00 - 50,00 mS/cm

0,0 - 500,0 mS/cm

0 - 1000 mS/cm

0 - 5000 µS/cm

0,00 - 50,00 mS/cm

0,0 - 500,0 mS/cm

0 - 1000 mS/cm

---



_____________________________________________________ _____________________________________________________________________________

5 Inbetriebnahme

Elektroden verbinden, Gerät mit der Taste einschalten.

Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an:

falls eine Nullpunkt- oder Steigungskorrektur des Temperaturfühlers vorgenommen wurde

(siehe Kapitel 9 Justieren des Temperatureinganges)

Wird eine Messzelle neu mit dem Gerät verwendet oder wurde die Messzelle gewechselt, muss sichergestellt werden, dass die Messzellenparameter im Gerätemenü eingegeben werden, bevor gemessen wird. Dabei handelt es sich um die 3 Parameter :

, und . Siehe dazu Kapitel 7 Konfiguration des Gerätes

Danach ist das Gerät bereit zur Messung.

6 Grundlagen zur Messung

6.1 Leitfähigkeitsgrundlagen

Definition der Leitfähigkeit : Die Fähigkeit eines Materials, elektrischen Strom zu leiten:

l: Länge des Materiales A: Querschnitt “ R: gemessener Widerstand

Einheit , bei Flüssigkeiten üblich: und Die Leitfähigkeit ist der Kehrwert des spezifischen Widerstandes

(Der Leitwert ist der Kehrwert des gemessenen Widerstandes R)

6.2 Messbereiche und Zell-Konstanten

Je nach gewählter Elektrode sind verschieden Messbereiche realisierbar, dabei sind im Gerät 4 Zellkonstanten-Bereiche für die unterschiedlichen Elektroden einstellbar, abhängig von der zugehörigen Zellkonstante K:

Die Zellkonstante K kann manuell über die Konfiguration (siehe Kapitel 7 „Konfiguration des Gerätes“) eingegeben oder über die Abgleichfunktion bestimmt werden. Dabei gibt es zwei Möglichkeiten:

- automatisch mit Referenzlösungen (Temperaturkompensiert)

- trimmen der Anzeige bei bekanntem Lösungswert

6.3 Leitfähigkeits-Messung

Die Leitfähigkeitsmessung ist eine vergleichsweise unkomplizierte Messung. Die Standardelektroden sind bei sachgemäßer Verwendung über lange Zeit stabil, und können über die integrierte Cal-Funktion abgeglichen werden.

Achtung: Das Gerät deckt einen sehr weiten Messbereich ab, allerdings muss eine für den Messbereich geeignete Elektrode verwendet werden.

Ist die Bereichswahl auf „Auto Range“ eingestellt, wird automatisch der Bereich mit der besten Auflösung gewählt, der Logger- oder Schnittstellenbetrieb verlangt allerdings eine feste Vorauswahl des Messbereiches

aus obiger Tabelle (Kein Logger/Schnittstellenbetrieb mit Auto-Range!).

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 8 von 16

Bereich

CELL

- rAnG

1 2 3

0.01

0,10 - 50,00 kOhm•cm

0,1 - 500,0 kOhm•cm

0,000 - 5,000 MOhm•cm

0,000 - 50,00 MOhm•cm

0.1

0,010 - 5,000 kOhm•cm

0,01 - 50,00 kOhm•cm

0,0 - 500,0 kOhm•cm

0,000 - 5,000 MOhm•cm

0,0010 - 0,5000 kOhm•cm

0,001 - 5,000 kOhm•cm

0,00 - 50,00 kOhm•cm

0,0 - 500,0 kOhm•cm

---

0,0001 - 0,5000 kOhm•cm

0,000 - 5,000 kOhm•cm

0,00 - 50,00 kOhm•cm

Bereich

CELL

- rAnG

1 2 3

0.01

0,000 - 5,000 mg/l

0,00 - 50,00 mg/l

0,0 - 500,0 mg/l

0 - 5000 mg/l

0.1

0,00 - 50,00 mg/l

0,0 - 500,0 mg/l

0 - 5000 mg/l

---

0,0 - 500,0 mg/l

0 - 5000 mg/l

---

0 - 5000 mg/l

---

C.tdS

0,50

einwertige Salze mit 2 Ionenarten (NaCl, KCl, u.ä.)

0,50

Natürliche Wässer/Oberflächenwässer, Trinkwasser

0,65 - 0,70

z.Bsp Salzkonzentration von wässrigen Düngerlösungen



_____________________________________________________ _____________________________________________________________________________

6.4 Messung des spezifischen Widerstandes

Der spezifische Widerstand ist der Kehrwert der Leitfähigkeit und wird im Gerät in kOhm•cm (MOhm•cm) angegeben.

6.5 Filtrattrockenrückstand / TDS-Messung

Mit der TDS-Messung (total dissolved solids) wird anhand der Leitfähigkeit und eines Umrechnungsfaktors (C.tdS) der Filtrattrockenrückstand (Abdampfrückstand) bestimmt. Gut geeignet um einfache Konzentrationsmessungen von z.B. Salzlösungen durchzuführen. Die Anzeige erfolgt in mg/l.

Anzeigewert TDS = Leitfähigkeit [in µs/cm, nLF-temperaturkomp. auf 25°C] • C.tdS (Menüeingabe)

Näherungsweise gilt:

Achtung: Dies sind nur Anhaltswerte – gut geeignet für Abschätzungen, keine präzisen Messungen Für präzise Messungen muss der Umrechnungsfaktor für die jeweilige Art der Lösung und den betrachteten Konzentrationsbereich ermittelt werden. Dies kann entweder mit Abgleich auf bekannte Vergleichslösungen oder durch tatsächliches Verdampfen einer bestimmten Menge der Flüssigkeit mit vermessener Leitfähigkeit und anschließendes Wiegen des Trockenrückstandes bewerkstelligt werden.

6.6 Salzgehaltsmessung /Salinitätsmessung

In der Messart „SAL“ kann die Salinität (Salzgehalt) von Meerwasser bestimmt werden (Grundlage:

International Oceanographic Tables; IOT). Standardmeerwasser hat eine Salinität von 35 ‰ (35 g Salz pro 1 kg Meerwasser). Die Anzeige erfolgt in der Regel Einheitenlos in ‰ (g/kg). Ebenso gebräuchlich ist die Bezeichnung „PSU“ (Practical Salinity Unit), der Anzeigewert dafür ist identisch.

Die Salinitätsmessung hat eine „eigene“ Temperaturkompensation, d.h. die Temperatur wird bei der Anzeige

berücksichtigt und hat einen großen Einfluss auf den Anzeigewert, etwaige Menueinstellungen hinsichtlich der Temperaturkompensation werden ignoriert.

Achtung: Die Salzzusammensetzung der verschiedenen Meere ist nicht identisch, Je nach Ort,

Wetter, Gezeiten usw. entstehen zum Teil erhebliche Abweichungen von den 35 ‰ nach IOT.

Auch die Salzzusammensetzung kann Einfluss auf die das Verhältnis der Salinitätsanzeige und der tatsächlich vorhandenen Salzmenge haben.

Für viele Salze in der Meerwasseraquaristik sind entsprechende Tabellen verfügbar (Salzgewicht zu Salinität nach IOT bzw. Leitfähigkeit). Unter Berücksichtigung dieser Tabellen können sehr präzise Salinitätsmessungen durchgeführt werden (Wir empfehlen hier Graphit-4pol Messzellen LF 400 oder LF 425.

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 9 von 16

Geräte-Anschluss

1: Elektrode I+ 2: Elektrode U+ 3: Elektrode U4: Elektrode I5: Temperatur-Sensor 6: Temperatur-Sensor 7: nicht belegt

2–Pol Messzelle

4–Pol Messzelle

_____________________________________________________ _____________________________________________________________________________

6.7 Elektroden / Messzellen

6.7.1 Belegung Bajonet-Anschluss

6.7.2 Aufbau und Auswahl

Grundsätzlich können zwei unterschiedliche Arten von Messzellen unterschieden werden: 2–Pol und 4-Pol Messzellen. Die Ansteuerung bzw. Auswertung erfolgt ähnlich, die 4 Pol Messzellen können durch das aufwändigere Messverfahren gut Polarisationseffekte und Verschmutzung bis zu einem Gewissen Grad kompensieren.

Die Auswahl der passenden Elektrode ist vom Anwendungsfall abhängig.

Das breiteste Anwendungsspektrum bieten hochwertige Graphit-4pol Messzellen (LF 400 oder LF

425, alle obigen Anwendungen und: Meerwasser, Titration, Abwässer).

Für niedrige Leitfähigkeiten (<100µS) bieten Edelstahl Messzellen Vorteile (LF 200 RW, Rein und

Reinstwasser, Kesselwasser, Osmose und Filtertechnik) .

Für Einsatz in Benzin, Diesel u.ä. mit niedrigen Leitfähigkeiten (< 1000µS/cm) bieten 2pol Platin

Elektroden mit Glasschaft eine gute Lösung (LF 210)

6.8 Temperaturkompensation

Die Leitfähigkeit von wässrigen Lösungen ist abhängig von der Temperatur. Die Temperaturabhängigkeit ist stark von der Art der Lösung abhängig. Durch Temperaturkompensation wird die Lösung auf eine einheitliche Bezugstemperatur zurückgerechnet, um, sie temperaturunabhängig vergleichen zu können. Die übliche Bezugstemperatur dafür ist 25 °C.

6.8.1 Temperaturkompensation „nLF“ nach EN 27888

Für die meisten Anwendungen bspw. im Bereich der Fischzucht und der Messung von Oberflächenwasser und Trinkwasser ist die nichtlineare Temperaturkompensation für natürliche Wässer („nLF“, nach EN 27888) ausreichend genau. Die übliche Bezugstemperatur ist 25 °C. Empfohlener Einsatzbereich der nLF- Kompensation: zwischen 60 µS/cm und 1000 µS/cm.

6.8.2 Lineare Temperaturkompensation und Ermittlung des Temperaturkoeffizienten “t.Lin“

Wenn die Funktion der Temperaturkompensation nicht genau bekannt ist, wird in der Praxis im Gerät eine "lineare Temperaturkompensation" eingestellt (Menu, t.Cor = Lin, t.Lin entspricht ), daß heisst, man nimmt vereinfachend an, daß die Temperaturabhängigkeit über den betrachteten Konzentrationsbereich der Lösung in etwa gleich ist.

Temperaturkoeffizienten um 2.0 %/K sind meist üblich.

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 10 von 16

Menü

Parameter

Werte

Bedeutung

bzw.

Set Configuration: Allgemeine Einstellungen

Input: Auswahl der Messgröße

Cond

Leitfähigkeit

rES

Spezifischer Widerstand

SAL

Salzgehalt / Salinität

tdS

Filtrattrockenrückstand

TDS Messung: Umrechnungsfaktor (nur bei Inp = tdS)

0.40 - 1,.00

Umrechnungsfaktor zur TDS-Messung

Cell Range: Einstellung der Zellkonstante: Zellkonstanten-Bereich

0.01

Reinstwasser, Elektroden mit K ~ 0.01

0.1

Reinstwasser, Elektroden mit K ~ 0.1

Standardelektroden z.B. mit K= 0.55 oder K=1

Elektroden mit K=10

Cell Factor: Einstellung der Zellkonstante: Multiplikationsfaktor

0.4000 -

1.5000

Multiplikationsfaktor der Zellkonstante Zellkonstante CELL = CELL Range * CELL Factor

t-Input: Auswahl des Temperatureingangs

ntc

NTC 10k Fühler

Pt1000 Fühler

Range: Auswahl des Anzeigebereiches (Leitfähigkeit, spez.Widestand oder TDS)

Auto

Automatische Bereichswahl

z.B. 500.0 µS/cm

Beispiel für CELL rAng 1 und InP Cond: andere siehe Kap 6.26.1

… 1000 mS/cm

Beispiel für CELL rAng 1 und InP Cond: andere siehe Kap 6.26.1

Automatische Justierung mit Referenzlösungen „CAL“ (nur bei InP = Cond)

Edit

Manuelles Trimmen auf Referenzwert

REF.S

Auswahl aus Standard Referenzlösungen

REF.S: Auswahl aus Standard Referenzlösungen für autom. Justierung

1413 µS/cm

Referenzlösung 0.01 M KCL

2760 µS/cm

0.02 M KCL

12.88 mS/cm

0.1 M KCL

50 mS/cm

Seewasser-Vergleichslösung KCL

111.8 mS/cm

1 M KCL

_____________________________________________________ _____________________________________________________________________________

Ein Temperaturkoeffizient kann beispielsweise ermittelt werden, indem eine Lösung mit ausgeschalteter Temperaturkompensation bei 2 Temperaturen (T1 und T2) vermessen wird.

ist der Wert der im Menu "t.Lin" eingegeben wird

lin

Leitfähigkeit bei Temperatur T1

Leitfähigkeit bei Temperatur T2

7 Konfiguration des Gerätes

Einige Menüpunkte sind abhängig von der aktuellen Geräteeinstellung zugänglich.

Zum Konfigurieren 2 Sekunden lang „menu“ drücken, dadurch wird das Menü (Hauptanzeige „SEt“) aufgerufen. Mit „menu“ wählen Sie den gewünschten Menüzweig, mit Taste können Sie zu den zugehörigen Parametern springen, die Sie dann verändern können (Auswahl der Parameter mit ). Die Einstellung der Parameter erfolgt mit den Tasten bzw. . Erneutes Drücken von „menu“ wechselt zurück zum Hauptmenü und speichert die Einstellungen. Mit "enter" wird die Konfiguration beendet.

Werden die Tasten ‚menu‘ und ‚store‘ gemeinsam länger als 2 Sekunden gedrückt,

werden die Werkseinstellungen wiederhergestellt

Wird länger als 2 Minuten keine Taste gedrückt, wird die Konfiguration abgebrochen. Bis dahin gemachte Änderungen werden nicht gespeichert!

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 11 von 16

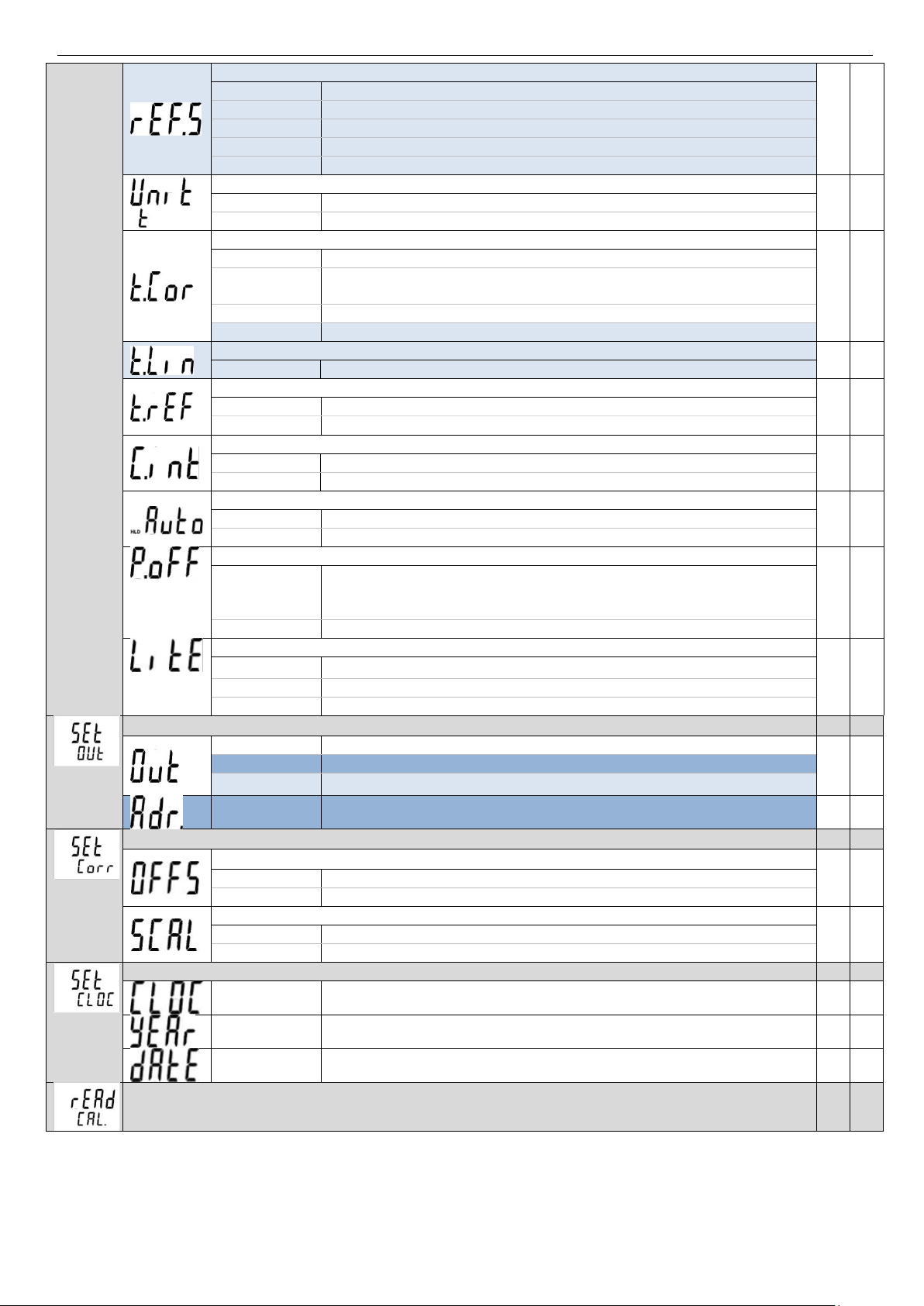

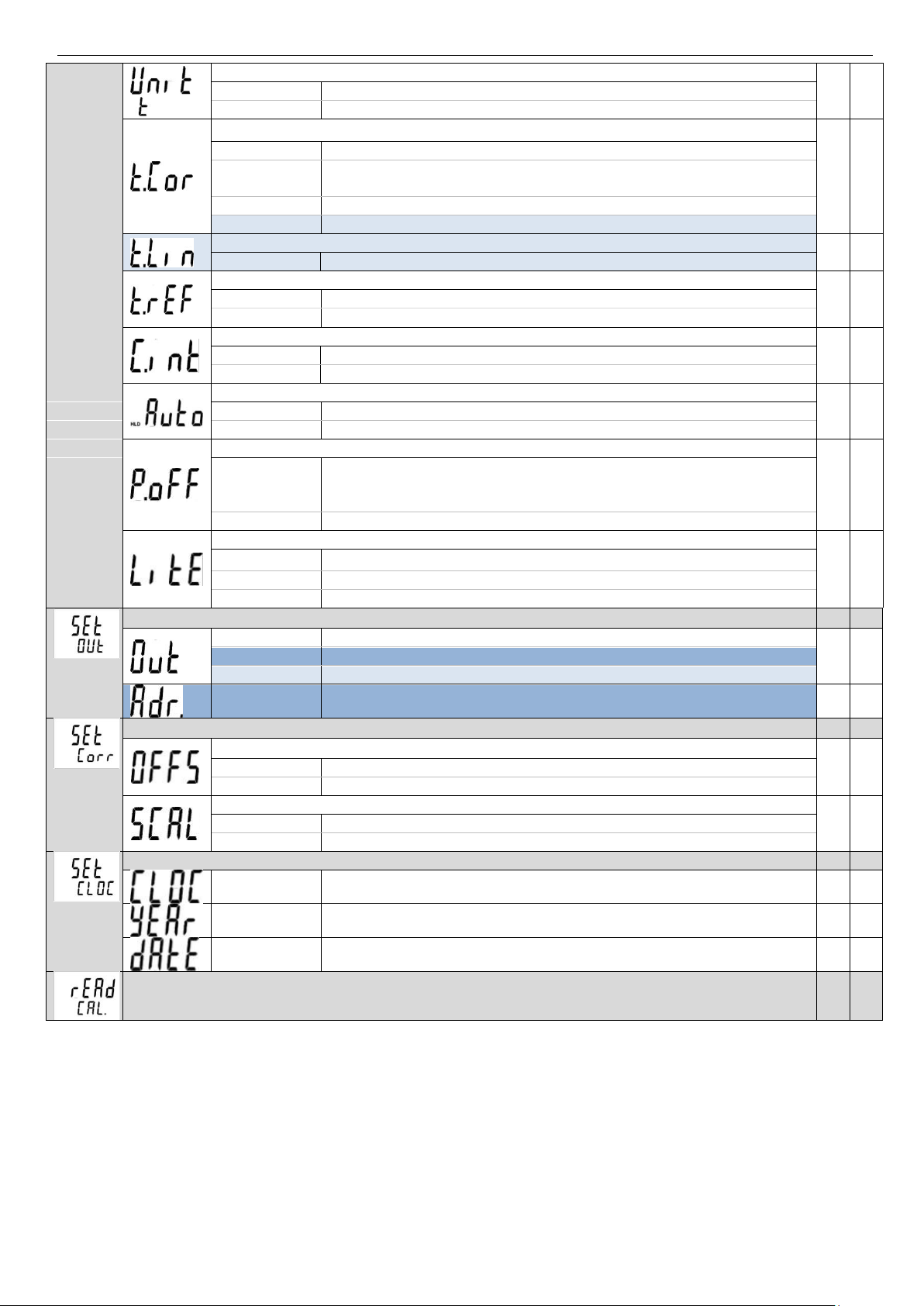

Einheit t: Auswahl der Temperatureinheit

°C

Alle Temperaturangaben in Grad Celsius

°F

Alle Temperaturangaben in Grad Fahrenheit

Temperaturkompensation

oFF

Leitfähigkeitsmessung nicht kompensieren

nLF

nichtlineare Funktion für natürliche Wässer nach EN 27888 (ISO 7888) Grund-, Oberflächen- oder Trinkwasser

NaCl

Kompensation schwacher NaCl-Lösungen (Rein- und Reinstwasser)

Lin

lineare Temperaturkompensation

Kompensationskoeffizient (nur bei t.Cor = Lin)

0.300 3.000

Temperaturkompensationskoeffizient in %/K.

Bezugstemperatur der Temperaturkompensation

25 °C / 77 °F

Bezugstemperatur 25 °C / 77 °F

20 °C / 68 °F

Bezugstemperatur 20 °C / 68 °F

Abgleich: Zeitintervall für Abgleicherinnerung (Werkseinstellung: 180)

1 …730

Zeitintervall für Abgleicherinnerung (in Tagen)

oFF

Keine Abgleicherinnerung

Auto Hold: Automatische Messwertermittlung (nur bei Logger = oFF wirksam)

Automatische Messwertermittlung (nur bei Logger = oFF) Auto Hold

oFF

Standard-Holdfunktion auf Tastendruck (nur bei Logger = oFF)

Auto Power-Off : Automatische Geräteabschaltung

1...120

Abschaltverzögerung in Minuten. Wird keine Taste gedrückt und findet kein Datenverkehr über die Schnittstelle statt, schaltet sich das Gerät nach Ablauf dieser Zeit automatisch ab

oFF

automatische Abschaltung deaktiviert (Dauerbetrieb)

Hintergrundbeleuchtung

oFF:

Keine Beleuchtung

5 … 120

Beleuchtung nach 5.. 120 s automatisch abschalten (Werkseinst.: 5 s)

on:

Beleuchtung immer an

Set Output: Einstellungen für universellen Ausgang

oFF

Schnittstelle und Analogausgang aus -> minimaler Stromverbrauch

SEr:

serielle Schnittstelle aktiviert

01,11..91

Basisadresse des Gerätes für serielle Schnittstellenkommunikation.

Set Corr: Justage der Messungen

Nullpunktkorrektur/Offset der Temperaturmessung

oFF

keine Nullpunktkorrektur der Temperaturmessung

-5.0 … 5.0°C

Nullpunktkorrektur der Temperaturmessung in °C

Steigungskorrektur der Temperaturmessung

oFF

keine Steigungskorrektur der Temperaturmessung

-5.00 … 5.00

Steigungskorrektur der Temperaturmessung in [%]

Set Clock: Einstellen der Echtzeituhr

HH:MM

Clock: Einstellen der Uhrzeit Stunden:Minuten

YYYY

Year: Einstellen der Jahreszahl

TT.MM

Date: Einstellen des Datums Tag.Monat

rEAd CAL: Lesen der Kalibrierdaten: siehe Kapitel 11.2 Abgleich-Datenspeicher (rEAd CAL)

_____________________________________________________ _____________________________________________________________________________

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 12 von 16

Geräte-Anschluss

1: externe Versorgung +5V, 50mA 2: GND 3: TxD/RxD (3.3V Logik) 4: keine Funktion



Nur geeignete Adapterkabel sind zulässig (Zubehör)!

_____________________________________________________ _____________________________________________________________________________

8 Universalausgang

Der Ausgang kann als serielle Schnittstelle (für USB5100 Schnittstellenadapter). Wird der Ausgang nicht benötigt, sollte er deaktiviert werden (Out oFF), da sich dadurch der Batterieverbrauch stark reduziert. Wird das Gerät mit dem universellen Schnittstellenadapter USB 5100 betrieben, versorgt sich das Gerät aus dieser Schnittstelle.

8.1 Schnittstelle

Mit einem galv. getrennten Schnittstellenwandler USB 5100 (Zubehör) kann das Gerät direkt an eine USBSchnittstelle eines PC angeschlossen werden. Die Übertragung erfolgt in einem binär codierten Format und ist durch aufwendige Sicherheitsmechanismen gegen Übertragungsfehler geschützt (CRC). Folgende Standard - Softwarepakete stehen zur Verfügung:

 GSOFT3050: Bedien- und Auswertesoftware für die integrierte Loggerfunktion  EBS20M / -60M: 20-/60-Kanal-Software zum Anzeigen der Messwerte  GMHKonfig:Konfigurationssoftware (kostenlos im Internet)

Zur Entwicklung eigener Software ist ein GMH3000-Entwicklerpaket erhältlich, dieses enthält:  universelle Windows - Funktionsbibliothek ('GMH3x32e.DLL') mit Dokumentation, die von allen gängigen

Programmiersprachen eingebunden werden kann, verwendbar für Windows XP™, Windows Vista™, Windows 7™, Windows 8™

 Programmbeispiele Visual Studio 2010 (C#, C++ und VB), Testpoint™,LabView™ uvm.

Das Messgerät besitzt 2 Kanäle:

- Kanal 1: Istwert Cond, rES, TDS oder SAL und Basisadresse

- Kanal 2: Temperaturwert

Die über die Schnittstelle ausgegebenen Mess-/ Alarm-/Bereichswerte werden immer

in der eingestellten Anzeigeeinheit ausgegeben!

Achtung: Zur Nutzung der Schnittstellenfunktionen sollte die AutoRange-Funktion ausgeschaltet sein.

9 Justieren des Temperatureinganges

Mit Offset und Scale kann der Temperatureingang justiert werden. Voraussetzung: Es stehen zuverlässige Referenzen zur Verfügung (z.B. Eiswasser, geregelte Präzisionswasserbäder o.ä.): Wird eine Justierung vorgenommen (Abweichung von Werkseinstellung) wird dies beim Einschalten des Gerätes mit der Meldung „Corr“ signalisiert. Standardeinstellung der Nullpunkt und Steigungswerte ist: 'off' = 0.0, d.h. es wird keine Korrektur vorgenommen

nur Offsetkorrektur: Angezeigter Wert = gemessener Wert – Offset Offset und Steigungskorrektur: Anzeige =(gemessener Wert – OFFS) • (1 + SCAL / 100 )

Anzeige °F =(gemessener Wert °F - 32°F - OFFS) • (1 + SCAL / 100 )

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 13 von 16

Fehlermeldungen des automatischen Abgleichs:

CAL Err.1

Zellkonstante zu hoch

ermittelte Konstante darf nicht höher 1,5 * Zell-Range sein

CAL Err.2

Zellkonstante zu klein

ermittelte Konstante darf nicht kleiner 0,4 * Zell-Range sein

CAL Err.3

Lösung im falschen Bereich

falscher Zell-Range / falsche Lösung /weit außerhalb Toleranz

CAL Err.4

Temperatur falsch

Außerhalb zulässiger Temperatur:

0.0 – 34.0 °C (bzw. 0.0 – 27.0 °C bei 111.8 mS/cm)

_____________________________________________________ _____________________________________________________________________________

10 Automatischer Abgleich der Zellkonstante

Neben der direkten Eingabe der Zellkonstante (siehe unten) über das Menu („CELL FACt“) kann die

Zellkonstante auch automatisch bestimmt werden (Zuvor bitte CELL rAnG im Menu festlegen):

manuelles trimmen oder Abgleich mit Referenzlösungen Menüauswahl: "CAL Edit" "CAL rEF.S" Menuauswahl der gewünschten Lösung

1413 µS/cm 0.01 M KCL

2.76 mS/cm 0.02 M KCL

12.88 mS/cm 0.1 M KCL 50 mS/cm KCL

111.8 mS/cm 1 M KCL

Angaben bei 25°C, Die Temperaturgänge der genannten Lösungen sind im Gerät hinterlegt und werden automatisch

kompensiert. 2s Cal-Taste drücken, Start der Kalibrierung : "Istwert" z.B. "1823 µS/cm" "Lösungswert" z.B. "1413µS/cm" und CAL mit umlaufendem Symbol und CAL mit umlaufendem Symbol

Kalibrierung Mit Tasten "auf" oder "ab" warten, bis Gerät stabilen Wert ermittelt gewünschten Anzeigewert einstellen

mit "enter" bestätigen

danach kehrt das Gerät in den normalen Messbetrieb zurück, oder bringt ggfs. eine Fehlermeldung Die resultierende Zell-Konstante ist im Menu unter „CELL rAng“ und in der Kalibrierhistorie einsehbar.

Alternative zum automatischen Abgleich: Manuelle Ermittlung der Zellkonstante mit einer Referenzlösung Beispiel mit KCl-Lösung c= 0.01 M: 1413 μS cm-1 bei 25°C Bei anderen Temperaturen die Temperaturkompensation ausschalten (t.Cor = oFF) und zur Temperatur gehörigen Sollwert verwenden!

Leitfähigkeit

spezifische Leitfähigkeit der Lösung bei 25°C: Leitfähigkeit

= 1900 μS cm-1 bei eingestellter Zellkonstante von 1,000 cm-1 (Cell FACt 1.000)

= 1413 μS cm-1

Soll

Zellkonstante k = Leitfähigkeit = 1413 μS cm

/ Leitfähigkeit

Soll

-1

/ 1900 μS cm

[cm-1]

-1

= 0,7437 cm

11 GLP

Zur GLP (Guten Labor Praxis) gehört die regelmäßige Überwachung des Gerätes und des Zubehörs. Bei Leitfähigkeits-Messungen muss insbesondere der korrekte Zellkonstanten-Abgleich sichergestellt werden. Das Gerät unterstützt Sie dabei mit folgenden Funktionen. Voraussetzung für die Anwendung der GLP-Funktionen ist, dass die Elektrode nicht gewechselt wird. Die Daten sind im Gerät gespeichert, beziehen sich allerdings auf die jeweilige Elektrode.

11.1 Abgleich-Intervall (C.Int)

Sie können ein festes Intervall eingeben, mit dem das Gerät Sie automatisch daran erinnert, dass eine neue Kalibrierung durchgeführt werden soll, bzw. die Kalibrierung nicht mehr gültig ist. Die Länge des Intervalls ist dabei abhängig von Ihrer Anwendung und der Stabilität der Elektrode. Sobald das Intervall abgelaufen ist, blinkt in der Anzeige „CAL“.

-1

(Cell FACt auf 0.7437 einstellen)

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 14 von 16

2 Sekunden lang drücken: Im Display erscheint:

(Konfigurationsebene)

So oft drücken bis erscheint:

read cal. = „Kalibrierungsdaten lesen“

Kurz drücken: Wechsel zwischen

- CELL = Zellkonstante

- C.rEF = Referenzwert, bei dem die Zellkonstante abgeglichen wurde

- Datum+Uhrzeit-Anzeige des Datensatzes

Anzeige der Kalibrierungs-Datensätze beenden

_____________________________________________________ _____________________________________________________________________________

11.2 Abgleich-Datenspeicher (rEAd CAL)

Die letzte Kalibrierungen mit Datum und Ergebnissen ist im Gerät hinterlegt und kann abgerufen werden.

Kalibrierungsdatenspeicher anzeigen:

Abgespeicherte Kalibrierungsdaten können sowohl mit der PC-Software GMHKonfig oder GSOFT3050 ausgelesen, als auch in der Geräteanzeige selbst betrachtet werden:

12 Überprüfung der Genauigkeit / Justageservice

Das Gerät kann auch zur Justage und Überprüfung an den Hersteller geschickt werden. Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen: Soll das Messgerät einen Werkskalibrierschein erhalten, ist dieses zum Hersteller einzuschicken. (Prüfwerte angeben, z.B. –20; 0°C; 70°C) Wird der Werkskalibrierschein für das Gerät und einen passenden Fühler erstellt, ist damit eine extrem hohe Gesamtgenauigkeit erreichbar. Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren.

Ein Kalibrierprotokoll liegt dem Gerät ab Werk bei, dieses dokumentiert die durch den Fertigungsprozess erreichte Präzision.

13 Batteriewechsel

Lesen Sie vor dem Batteriewechsel die nachfolgende Anleitung, und befolgen Sie diese anschließend Schritt für Schritt. Bei Nichtbeachtung kann es zu Beschädigungen des Gerätes kommen, oder der Schutz gegen das Eindringen von Feuchtigkeit kann beeinträchtigt werden! Unnötiges Aufschrauben des Gerätes ist zu vermeiden!

1. Die drei Kreuzschlitzschrauben an der Rückseite des Gerätes herausschrauben.

2. Noch geschlossenes Gerät so ablegen, dass Anzeige sichtbar bleibt. Das Geräteunterteil inklusive Elektronik sollte während des gesamten Batteriewechsels so liegen bleiben. Damit wird vermieden, dass die Dichtungsringe, die sich in den Schraubenlöchern befinden, herausfallen.

3. Obere Gehäusehälfte abheben. Dabei ist besonders auf die 6 Funktionstasten zu achten, damit diese nicht beschädigt werden.

4. Vorsichtig die beiden Batterien (Typ: AAA) wechseln.

5. Kontrollieren: Alle Dichtringe im Gehäuse vorhanden (3 Stück)? Umlaufende Dichtung im Oberteil unbeschädigt und sauber?

6. Das Oberteil wieder aufsetzen. Abschließend die beiden Gehäuseteile zusammendrücken, das Gerät auf die Anzeigeseite legen, und wieder zusammenschrauben.

Die Schrauben dabei nur bis zum Druckpunkt anziehen – stärkeres Anziehen bewirkt keine höhere Dichtigkeit!

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 15 von 16

Fehlermeldungen der Messung

Bedeutung

Abhilfe

Keine Anzeige oder

wirre Zeichen,

Gerät reagiert nicht

auf Tastendruck

Batterie ist leer

Neue Batterie einsetzen

Netzteilbetrieb: falsche Spannung/Polung

Netzgerät überprüfen / austauschen

Systemfehler

Batterie und Netzgerät abklemmen, kurz warten, wieder anstecken

Gerät defekt

Zur Reparatur einschicken

Err.1

Messbereich ist überschritten

Prüfen: liegt Messwert über zul. Messbereich des Sensors? -> Messwert ist zu hoch!

Sensor defekt

Zur Reparatur einschicken

Err.2

Messbereich ist unterschritten

Prüfen: liegt Messwert unter zul. Messbereich des Sensors? -> Messwert ist zu tief!

Sensor defekt

Zur Reparatur einschicken

Err.7

Systemfehler

Zur Reparatur einschicken

Messbereich weit über- oder unterschritten

Prüfen: liegt Messwert im zul. Messbereich des Sensors?

----

Anzeigewert nicht berechenbar

• Messbereich oder Eingangsgröße überschritten

Messrange überprüfen

• Messwerte zu unstabil

Signalregelung des Gerätes abwarten

> CAL <

CAL blinkt in der

oberen Anzeige

Voreingestellte Kalibrierintervall ist abgelaufen oder die letzte Kalibrierung war ungültig

Gerät muss kalibriert werden

Fehlermeldungen des automatischen Abgleichs:

CAL Err.1

Zellkonstante zu hoch

ermittelte Konstante darf nicht höher 1,2* Zell-Range sein

CAL Err.2

Zellkonstante zu klein

ermittelte Konstante darf nicht kleiner 0,4* Zell-Range sein

CAL Err.3

Lösung im falschen Bereich

Falscher Zell-Range / falsche Lösung / weit außerhalb Toleranz

CAL Err.4

Temperatur falsch

Außerhalb zulässiger Temperatur:

0.0 – 34.0 °C

(bzw. 0.0 – 27.0 °C bei 111.8 mS/cm)

Alle Geräte, die an den Hersteller zurückgeliefert werden, müssen frei von Messstoffresten und anderen Gefahrstoffen sein. Messstoffreste am Gehäuse oder am Sensor können Personen oder Umwelt gefährden.

Verwenden Sie zur Rücksendung des Geräts, insbesondere wenn es sich um ein noch funktionierendes Gerät handelt, eine geeignete Transportverpackung. Achten Sie darauf, dass das Gerät mit ausreichend Dämmmaterial in der Verpackung geschützt ist.

_____________________________________________________ _____________________________________________________________________________

14 Fehler- und Systemmeldungen

Blinkt in der Anzeige „bAt“, so ist die Batterie verbraucht. Für eine kurze Zeit kann noch weiter gemessen werden. Steht im Display nur „bAt“ ist die Batterie endgültig verbraucht und muss gewechselt werden. Eine Messung ist nicht mehr möglich.

15 Rücksendung und Entsorgung

15.1 Rücksendung

H83.0.02.6B-07 Betriebsanleitung GMH 5430 Seite 16 von 16

Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab. Das Gerät darf nicht über die Restmülltonne entsorgt werden. Soll das Gerät entsorgt werden, senden Sie dieses direkt an uns (ausreichend frankiert). Wir entsorgen das Gerät sachgerecht und umweltschonend.

Messbereiche

Anzahl

Zellkonstante 0,4 … 1,5

Zellkonstante 0,04 … 0,15

Zellkonstante 0,004 … 0,015

Leitfähigkeit 1 *)

0,0 ... 500,0 µS/cm

0,00 ... 50,00 µS/cm

0,000 ... 5,000 µS/cm

” 2 *)

0 ... 5000 µS/cm

0,0 ... 500,0 µS/cm

0,00 ... 50,00 µS/cm

” 3 *)

0,00 ... 50,00 mS/cm

0 ... 5000 µS/cm

0,0 ... 500,0 µS/cm

” 4 *)

0,0 ... 500,0 mS/cm

0,00 ... 50,00 mS/cm

---

” 5 *)

0 ... 1000 mS/cm

---

Spez. Widerstand

0,0010 ... 500,0 kOhm*cm

0,010 ... 5000 kOhm*cm

0,0001 ... 50,00 MOhm*cm

TDS

0,0 ... 5000 mg/l

0,00 ... 5000 mg/l

0,000 ... 5000 mg/l

Salinität

0,0 ... 70,0 g/kg (PSU)

Temperatur

-5,0 ... +100,0 °C, Pt1000 oder NTC (10k)

23,0 ... 212,0 °F

Unterstützte Zellkonstanten

4,000 … 15,000 / cm; 0,4000 … 1,5000 / cm; 0,04000 … 0,15000 / cm; 0,004000 … 0,015000 / cm

Genauigkeit Leitfähigkeit

±0,5% v.MW ±0,1 % FS (Systemgenauigkeit elektrodenabhängig!)

Temperatur

±0,2 K

Anschlüsse

Leitfähigkeit, Temperatur

7 poliger Bajonettanschluss zum Anschluss unterschiedlicher Messzellen Unterstützte Temperatursensoren Pt1000 und NTC 10k

Schnittstelle / ext. Versorgung

4 polige Bajonettanschluss für ser. Schnittstelle und Versorgung (USB Adapter USB 5100)

Display

4 ½ stellig 7-Segment, beleuchtet (weiß)

Zus Funktionen

Min/Max/Hold

Abgleich

Zellkonstante manuell oder automatisch über wählbare Referenzlösungen

GLP

einstellbare Abgleichintervalle (1 bis 730 Tage, CAL-Warnung nach Ablauf) Abgleichspeicher: letzte 16 Abgleiche

Gehäuse

bruchfestes ABS-Gehäuse, inkl. Silikonschutzhülle

Schutzart

IP65 / IP67

Abmessungen L*B*H [mm]

160 * 86 * 37 inkl. Silikonschutzhülle, ca. 250 g inkl. Batterie und Schutzhülle

Arbeitsbedingungen

-25 bis 50 °C; 0 bis 95 % r.F. (nicht betauend)

Lagertemperatur

-25 bis 70 °C

Stromversorgung

2*AAA-Batterie, (im Lieferumfang) oder extern

Stromaufnahme

6,25 mA (bei Out = Off, entspr. 160 h), Beleuchtung ~10mA (schaltet autom. ab)

Batterieanzeige

4 Stufige Batteriezustandsanzeige, Wechselanzeige bei verbrauchter Batterie "bAt", Warnung "bAt“ blinkend

Auto-Off-Funktion

falls aktiviert, schaltet sich das Gerät automatisch ab, wenn es längere Zeit (wählbar

1..120 min) nicht bedient wird

EMV

Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind. Zusätzlicher Fehler: <1%

_____________________________________________________ _____________________________________________________________________________

15.2 Entsorgung

16 Technische Daten

*) Die Auswahl der Elektrode kann den tatsächlichen Einsatzbereich einschränken, obwohl theoretisch ein weiterer Anzeigebereich durch das Gerät bereitgestellt wird! Siehe Kapitel 6.7

as of version 1.9 GMH 5430

WEEE-Reg.-Nr. DE 93889386

Operating manual

Conductivity measuring device

water-proof, with data logger



Please carefully read these instructions before use!



Please consider the safety instructions!



Please keep for future reference!

H83.0.02.6C-07

GHM Messtechnik GmbH - Standort Greisinger

93128 Regenstauf, Hans-Sachs-Straße 26

 +49 (0) 9402 / 9383-0  +49 (0) 9402 / 9383-33  info@greisinger.de

H83.0.02.6C-07 Operating manual GMH 5430 page 2 of 16

_____________________________________________________ _____________________________________________________________________________

Index

1 GENERAL NOTE ...................................................................................................................................................... 3

2 SAFETY ...................................................................................................................................................................... 3

2.1 INTENDED USE ....................................................................................................................................................... 3

2.2 SAFETY SIGNS AND SYMBOLS ................................................................................................................................ 3

2.3 SAFETY GUIDELINES .............................................................................................................................................. 3

3 PRODUCT SPECIFICATION .................................................................................................................................. 4

3.1 SCOPE OF SUPPLY .................................................................................................................................................. 4

3.2 OPERATION AND MAINTENANCE ADVICE .............................................................................................................. 4

4 HANDLING ................................................................................................................................................................ 5

4.1 DISPLAY ELEMENTS ............................................................................................................................................... 5

4.2 PUSHBUTTONS ....................................................................................................................................................... 5

4.3 CONNECTIONS ....................................................................................................................................................... 6

4.4 POP-UP CLIP ........................................................................................................................................................... 6

5 START OPERATION ................................................................................................................................................ 7

6 PRINCIPLES OF THE MEASUREMENTS ........................................................................................................... 7

6.1 BASICS ABOUT CONDUCTIVITY ............................................................................................................................. 7

6.2 MEASURING RANGES AND CELL CONSTANTS ........................................................................................................ 7

6.3 CONDUCTIVITY MEASUREMENT ............................................................................................................................ 7

6.4 RESISTIVITY MEASUREMENT ................................................................................................................................. 8

6.5 TDS MEASUREMENT .............................................................................................................................................. 8

6.6 SALINITY MEASUREMENT ...................................................................................................................................... 8

6.7 ELECTRODES / MEASURING CELLS ......................................................................................................................... 9

6.7.1 Assignment bayonet-connector ...................................................................................................................... 9

6.7.2 Design and selection ...................................................................................................................................... 9

6.8 TEMPERATURE COMPENSATION ............................................................................................................................ 9

6.8.1 Temperature compensation “nLF” according to EN 27888 ......................................................................... 9

6.8.2 Linear temperature compensation and determination of temperature coefficient “t.Lin“ ............................ 9

7 CONFIGURATION ................................................................................................................................................. 10

8 UNIVERSAL OUTPUT ........................................................................................................................................... 12

8.1 INTERFACE ........................................................................................................................................................... 12

9 ADJUSTMENT OF TEMPERATURE INPUT ..................................................................................................... 12

10 AUTOMATIC ADJUSTMENT/CALIBRATION OF CELL CONSTANT ................................................... 13

11 GLP ........................................................................................................................................................................ 13

11.1 CALIBRATION INTERVAL (C.INT) ..................................................................................................................... 13

11.2 CALIBRATION STORAGE (READ CAL) ............................................................................................................. 14

12 ACCURACY CHECK / ADJUSTMENT SERVICE ........................................................................................ 14

13 REPLACING BATTERIES ................................................................................................................................. 14

14 ERROR AND SYSTEM MESSAGES ................................................................................................................ 15

15 RESHIPMENT AND DISPOSAL ....................................................................................................................... 15

15.1 RESHIPMENT .................................................................................................................................................... 15

15.2 DISPOSAL INSTRUCTIONS ................................................................................................................................. 16

16 SPECIFICATION ................................................................................................................................................. 16

H83.0.02.6C-07 Operating manual GMH 5430 page 3 of 16

Caution! This symbol warns of imminent danger, death, serious injuries and significant damage to property at non-observance.



Attention! This symbol warns of possible dangers or dangerous situations which can provoke damage to the device or environment at non-observance.

Note! This symbol point out processes which can indirectly influence operation or provoke unforeseen reactions at non-observance.

_____________________________________________________ _____________________________________________________________________________

1 General Note

Read this document carefully and get used to the operation of the device before you use it. Keep this document within easy reach near the device for consulting in case of doubt.

Mounting, start-up, operating, maintenance and removing from operation must be done by qualified, specially trained staff that have carefully read and understood this manual before starting any work.

The manufacturer will assume no liability or warranty in case of usage for other purpose than the intended one, ignoring this manual, operating by unqualified staff as well as unauthorized modifications to the device. The manufacturer is not liable for any costs or damages incurred at the user or third parties because of the usage or application of this device, in particular in case of improper use of the device, misuse or malfunction of the connection or of the device.

The manufacturer is not liable for misprints.

2 Safety

2.1 Intended Use

The device is designed for measuring conductivity, resistivity, salinity and TDS – using external suitable electrodes (measuring cells). The electrodes are connected via 7-pole bayonet connection.

Please consider: Depending on the measuring range different electrode types may be needed – choose an

appropriate one.

There is the possibility to connect a temperature sensor (Pt1000 or NTC 10k) to the 7-pole bayonet socket. Generally a suitable temperature sensor is included to the electrode. The measured temperature is used for the automatic temperature compensation (e.g. Lin or nlF) and is additionally displayed.

The safety requirements (see below) have to be observed. The device must be used only according to its intended purpose and under suitable conditions. Use the device carefully and according to its technical data (do not throw it, strike it, etc.) Protect the device from dirt.

2.2 Safety signs and symbols

Warnings are labeled in this document with the followings signs:

2.3 Safety guidelines

This device has been designed and tested in accordance with the safety regulations for electronic devices. However, its trouble-free operation and reliability cannot be guaranteed unless the standard safety measures and special safety advises given in this manual will be adhered to when using the device.

1. Trouble-free operation and reliability of the device can only be guaranteed if the device is not subjected to any other climatic conditions than those stated under "Specification". If the device is transported from a cold to a warm environment condensation may cause in a failure of the function. In such a case make sure the device temperature has adjusted to the ambient temperature before trying a new start-up.

H83.0.02.6C-07 Operating manual GMH 5430 page 4 of 16



_____________________________________________________ _____________________________________________________________________________

2. If there is a risk whatsoever involved in running it, the device has to be switched off immediately and to be marked accordingly to avoid re-starting. Operator safety may be a risk if:

- there is visible damage to the device

- the device is not working as specified

- the device has been stored under unsuitable conditions for a longer time. In case of doubt, please return device to manufacturer for repair or maintenance.

3. When connecting the device to other devices the connection has to be designed most thoroughly as

internal connections in third-party devices (e.g. connection GND with protective earth) may lead to undesired voltage potentials that can lead to malfunctions or destroying of the GMH 5155 and the connected devices.

This device must not be run with a defective or damaged power supply unit. Danger to life due to electrical shock!

4. Do not use these products as safety or emergency stop devices or in any other application where failure of the product could result in personal injury or material damage. Failure to comply with these instructions could result in death or serious injury and material damage.

5. This device must not be used at potentially explosive areas! The usage of this device at potentially explosive areas increases danger of deflagration, explosion or fire due to sparking.

3 Product Specification

3.1 Scope of supply

The scope of supply includes:

GMH 5430 with 2 AAA batteries Operating manual Short form manual

3.2 Operation and maintenance advice

1. Battery operation:

If ‘bAt’ is shown in the lower display the battery has been used up and needs to be replaced. However,

the device will operate correctly for a certain time. If ‘bAt’ is shown in the upper display the voltage is too

low to operate the device; the battery has been completely used up. Battery change: p.r.t. chapter Fehler! erweisquelle konnte nicht gefunden werden..

The battery has to be taken out, when storing device above 50°C. We recommend taking out battery if device is not used for a longer period of time. After recommissioning the real-time clock has to be set again.

2. Treat device and sensor carefully. Use only in accordance with above specification. (do not throw, hit

against etc.). Protect plug and socket from soiling.

3. USB or mains operation:

When connecting a mains cable or USB interface cable, please take care to connect only allowed components.

The output voltage of a connected power supply unit has to be between 4.5 and 5.5 V DC.

Don’t apply overvoltage! We recommend operation with interface cable USB 5100. Then device is supplied by the USB interface of the connected PC or USB power supply adapter.

H83.0.02.6C-07 Operating manual GMH 5430 page 5 of 16

Main display: conductivity (mS/cm, µS/cm)

resistivity (kΩcm, MΩcm) TDS / total dissolved solids (mg/l) salinity (SAL)

Secondary display: measuring value temperature

Arrows to selected measuring unit

Rating of battery state

Display elements to show minimum / maximum / memorized measuring value

nLF, NaCl, Lin: display element for selected temperature

compensation

%/K, 1/cm: additional configuration units

without function at this device type

On / off key, backlight

press shortly: activate backlight or switch on instrument press longer: switch off instrument

set / menu:

press shortly: manual temperature input (if no

temperature probe is connected)

press for 2 sec. (menu): invoke configuration menu

min / max:

press shortly: min. or max. value is displayed press for 2 sec: the corresponding value is deleted

cal: only at mode ‘cond’=conductivity:

press for 2 sec: start cell constant adjustment

store / enter: Measurment: hold and save current measuring value (‘HLD’ is displayed) Set/Menu: confirm settings, return to measuring

_____________________________________________________ _____________________________________________________________________________

4 Handling

4.1 Display elements

4.2 Pushbuttons

H83.0.02.6C-07 Operating manual GMH 5430 page 6 of 16

Universal output: interface, supply (see chapter 8 “Universal Output”)

7-pole bayonet socket: connection for electrode / measuring cell and temperature probe

Pop-up clip closed

Pop-up clip at position 90°

Pop-up clip at position 180°

Device attached to a belt

Device set up on a table

Device suspended from

magnetic holder

GMH 1300

_____________________________________________________ _____________________________________________________________________________

4.3 Connections

4.4 Pop-up clip

Handling:

• Pull at label “open” in order to swing open the pop-up clip.

• Pull at label “open” again to swing open the pop-up clip further.

Function:

• The device with a closed pop-up clip can be plainly laid onto a table or attached to a belt, etc.

• The device with pop-up clip at position 90° can be set up on a table, etc.

• The device with pop-up clip at position 180° can be suspended from a screw or the magnetic holder

GMH 1300.

H83.0.02.6C-07 Operating manual GMH 5430 page 7 of 16

CELL rAnG

Selectable cell constant K

Application

0.01

0.004000 - 0.015000•1/cm

Ultra-pure water, electrodes with K = 0.01

0.1

0.04000 - 0.15000•1/cm

Ultra-pure water, electrodes with K = 0.1

0.4000 - 1.5000•1/cm

Standard electrodes e.g. with K= 0.55 or K=1

4.000 - 15.000 •1/cm

Electrodes with K=10 (for extremely high conductivities)

Range

CELL

- rAnG

1 2 3 4 5

0.01

0.000 - 5.000 µS/cm

0.00 - 50.00 µS/cm

0.0 - 500.0 µS/cm

0 - 5000 µS/cm

0.00 - 50.00 mS/cm

0.1

0.00 - 50.00 µS/cm

0.0 - 500.0 µS/cm

0 - 5000 µS/cm

0.00 .. 50.00 mS/cm

0.0 - 500.0 mS/cm

0.0 - 500.0 µS/cm

0 - 5000 µS/cm

0.00 - 50.00 mS/cm

0.0 – 500.0 mS/cm

0 - 1000 mS/cm

0 - 5000 µS/cm

0.00 - 50.00 mS/cm

0.0 - 500.0 mS/cm

0 – 1000 mS/cm

---



_____________________________________________________ _____________________________________________________________________________

5 Start Operation

Connect electrodes, turn device on via key.

After segment test the device displays some information on its configuration:

if zero point or slope correction is active

(see chapter 9 Adjustment of temperature input)

If a measuring cell will be connected to the instrument the first time or if the measuring cell was changed, the referring cell parameters in the instrument have to be entered, before measuring:

, und . Please refer to chapter 7 Configuration.

After that the device is ready for measuring.

6 Principles of the measurements

6.1 Basics about conductivity

Definition of conductivity : The ability of a material to conduct electric current:

l: length of the material A: diameter R: measured resistance

Unit , common for liquids: and The conductivity is the reciprocal value of the resistivity.

(The conductance is the reciprocal value of the measured resistance R)

6.2 Measuring ranges and cell constants

Different measuring ranges can be realized depending on the used electrode. Therefore the device offers four cell constant ranges to choose, depending on the correspondent cell constant K:

The cell constant can be selected manually in the configuration menu (see chapter 7 “Configuration”) or with the adjustment/calibration function. Then there are two possibilities:

- automatically with an reference solution (temperature compensated)

- adjustment/calibration of the displayed value if actual value of solution is known

6.3 Conductivity measurement

The conductivity measurement is a rather uncomplicated measurement. The standard electrodes are stable for a long time if used correctly and can be adjusted by an integrated Cal-function.

Attention: The device covers a wide measuring range, however a electrode suitable for the measuring range has to be used.

If the range selection is set to „Auto Range“, the range with the best resolution is automatically selected.

However, logger or interface operation requires a manual/fixed selection of the measuring range from the table above (No logger/interface operation with Auto-range!).

H83.0.02.6C-07 Operating manual GMH 5430 page 8 of 16

Range

CELL

- rAnG

1 2 3

0.01

0.10 - 50.00 kOhm•cm

0.1 - 500.0 kOhm•cm

0.000 - 5.000 MOhm•cm

0.000 - 50.00 MOhm•cm

0.1

0.010 - 5.000 kOhm•cm

0.01 - 50.00 kOhm•cm

0.0 - 500.0 kOhm•cm

0.000 - 5.000 MOhm•cm

0.0010 - 0.5000 kOhm•cm

0.001 - 5.000 kOhm•cm

0.00 - 50.00 kOhm•cm

0.0 - 500.0 kOhm•cm

---

0.0001 - 0.5000 kOhm•cm

0.000 - 5.000 kOhm•cm

0.00 - 50.00 kOhm•cm

Range

CELL

- rAnG

1 2 3

0.01

0.000 - 5.000 mg/l

0.00 - 50.00 mg/l

0.0 - 500.0 mg/l

0 - 5000 mg/l

0.1

0.00 - 50.00 mg/l

0.0 - 500.0 mg/l

0 - 5000 mg/l

---

0.0 - 500.0 mg/l

0 - 5000 mg/l

---

0 - 5000 mg/l

---

C.tdS

0.50

Monovalent salts with 2 ion types (NaCl, KCl, etc.)

0.50

Natural waters / surface waters, drinking water

0.65 - 0,70

e.g. salt concentration of aqueous fertilizer solutions



_____________________________________________________ _____________________________________________________________________________

6.4 Resistivity measurement

The resistivity is the reciprocal value of the conductivity and the device displays it in kOhm•cm (MOhm•cm).

If the range selection is set to „Auto Range“, the range with the best resolution is automatically selected.

However, logger or interface operation requires a manual/fixed selection of the measuring range from the table above (No logger/interface operation with Auto-range!).

6.5 TDS measurement

At the TDS (total dissolved solids) measurement the filtrate dry residue is determined by means of the conductivity and a conversion factor (C.tdS). Well suited for easy concentration measurements of e.g. salt solutions. The determined value is displayed in mg/l.

Displayed value TDS = conductivity [in µs/cm, nLF-temp. comp. at 25°C] • C.tdS (input at menu)

Approximately:

Attention: This are only approximate values – good for estimations, but no precise measurement. For precise measurements the conversion value has to be determined for the corresponding solution for the relevant concentration range. This may be done by comparison with known reference solutions or by actually evaporating a certain amount of solution with determined conductivity and subsequent weighing of the dry residue.

6.6 Salinity measurement

At the salinity measurement “SAL” the salinity (salt content) of seawater is determined (based on:

International Oceanographic Tables; IOT). Standard seawater has a salinity of 35 ‰ (35 g salt per 1 kg seawater).

Commonly the measured value is displayed dimensionless in ‰ (g/kg). Additionally the term “PSU” (Practical Salinity Unit) is sometimes used, the displayed value is the same.

The salinity measurement has its “own” temperature compensation, i.e. the temperature is automatically

taken into account for the salinity measurement. The menu settings regarding the temperature compensation are ignored.

Attention: The salt composition of the different seas is not the identical. Depending on place,

weather, tides, etc. there may be considerable divergences to the 35 ‰ according to IOT.

Additionally the salt composition may influence the ratio between salinity and actual salt content.

For many salts of the seawater aquaristics the corresponding tables are available (salt weight to salinity according to IOT or conductivity). Considering these tables, very precise salinity measurements can be performed (Therefore we recommend the 4-pole graphite measuring cells LF 400 or LF 425.).

H83.0.02.6C-07 Operating manual GMH 5430 page 9 of 16

device pin assignment

1: electrode I+ 2: electrode U+ 3: electrode U4: electrode I5: temperature sensor 6: temperature sensor 7: not connected

2-pole measuring cell

4-pole measuring cell

_____________________________________________________ _____________________________________________________________________________

6.7 Electrodes / measuring cells

6.7.1 Assignment bayonet-connector

6.7.2 Design and selection

Basically there are two types of measuring cells: 2-pole and 4-pole cells. The operation is done similarly; the 4-pole measuring cells can compensate polarization effects and – up to some degree – soiling due to its complex measuring method.

The selection of a suitable electrode depends on the desired application.

The widest range of application is guaranteed by high-quality 4-pole graphite measuring cells

(LF 400 or LF 425, all the above applications and: seawaters, titration and sewage).

For low conductivities (<100 µS/cm) stainless steel measuring cells offer advantages (LF 200 RW,

pure and ultrapure water, boiler water, osmosis, filter technology).

2-pole platinum electrodes with glass shaft are good solution for used in petrol, diesel, etc. with low

conductivities (< 1000 µS/cm) (LF 210)

6.8 Temperature compensation

The conductivity of aqueous solutions depends on its temperature. The temperature dependency is strongly

dependent on the type of solution. The temperature compensation recalculates solutions’ conductivity to a

consistent reference temperature. The most common reference temperature is 25 °C.

6.8.1 Temperature compensation “nLF” according to EN 27888

For most applications (e.g. in the area of fish farming, surface or drinking water measurements, etc.) the nonlinear temperature compensation for natural water (“nLF”, according to EN 27888) is sufficiently accurate. The common reference temperature is 25 °C. Recommended application range of nLF-compensation: between 60 µS/cm and 1000 µS/cm.

6.8.2 Linear temperature compensation and determination of temperature coefficient “t.Lin“

If the actual function needed for exact temperature compensation is not known, “linear temperature compensation” is normally selected (Menu, t.Cor = Lin, t.Lin corresponds ), i.e. one assumes that the

actual temperature dependency at the considered concentration range is approximately equal:

Temperature coefficient of about 2.0 %/K are most common.

H83.0.02.6C-07 Operating manual GMH 5430 page 10 of 16

Parameter

Value

Description

Set Configuration: General configuration

Input: Selection of measured variable

Cond

Conductivity

rES

Resistivity

SAL

Salinity

tdS

Total dissolved solids

TDS measurement: conversion factor (only if Inp = tdS)

0.40 - 1.00

Conversion factor for TDS measurement

Cell Range: Adjustment of cell constant: cell constant range

0.01

Ultrapure water, electrodes with K ~ 0.01

0.1

Ultrapure water, electrodes with K ~ 0.1

Standard electrodes, i.e. with K= 0.55 or K=1

Electrodes with K=10

Cell Factor: Adjustment of cell constant: multiplication factor

0.4000 -

1.5000

Multiplication factor of cell constant Cell constant CELL = CELL Range * CELL Factor

t-Input: Selection of temperature input type

ntc

NTC 10k sensor

Pt1000 sensor

Range: Selection of display range (conductivity, resistivity or tdS)

Auto

Automatic range selection

e.g. 0.0 -

500.0 µS/cm

Example for CELL rAng 1 and InP Cond: others in chapter 6.2

…

0 .. 1000 mS/cm

Example for CELL rAng 1 and InP Cond: others in chapter 6.2

Automatic adjustment/calibration with reference solution (only if Inp = Cond)

Edit

Manual adjustment to reference value

REF.S

Choice of standard reference solutions

_____________________________________________________ _____________________________________________________________________________

A temperature coefficient can be determined for example by measuring a solution with deactivated temperature compensation at two different temperatures (T1 and T2).

is the value input at the menu “t.Lin”.

lin

conductivity at temperature T1

LFT2 conductivity at temperature T2

7 Configuration

Some menu points depend on current device settings.

To change device’s settings, press “menu” for 2 seconds. This will activate the configuration menu (main display: “SEt”). Pressing “menu” changes between the menus points, pressing jumps to the

referring parameters, which can be selected with key . The parameter value can be changed with or

. Pressing “menu” again jumps back to the main configuration menu and saves the settings.

Pressing “enter” finishes the configuration.

Pressing “menu” and “store” at the same time for more than 2 seconds will reset the

device to factory defaults.

If no key is pressed for more than 2 minutes the configuration will be aborted. All changes will

be discarded!

H83.0.02.6C-07 Operating manual GMH 5430 page 11 of 16

REF.S: Choice of standard reference solutions for automatic adjustment/cal.

1413 µS/cm

Reference solution 0.01 M KCL

2760 µS/cm

0.02 M KCL

12.88 mS/cm

0.1 M KCL

50 mS/cm

Sea-water reference solution KCL

111.8 mS/cm

1 M KCL

Unit t: Selection of temperature unit

°C

All temperature values in degree Celsius

°F

All temperature values in degree Fahrenheit

Temperature compensation (not for InP = SAL)

oFF

No temperature compensation of conductivity measurement

nLF

Non-linear function for natural waters according to EN 27888 (ISO 7888), ground, surface and drinking water

NaCl

Compensation for weak NaCl-solutions (pure and ultrapure water)

Lin

Linear temperature compensation

Compensation coefficient (only if t.Cor = Lin)

0.300 3.000

Temperature compensation coefficient in %/K

Reference temperature of temperature compensation (only if t.Cor = Lin or nLF)

25 °C / 77 °F

Reference temperature 25 °C / 77 °F

20 °C / 68 °F

Reference temperature 20 °C / 68 °F

Adjustment/Calibration: Adjustment reminder period (factory setting: 180)

1 …730

Adjustment reminder period (in days)

oFF

No adjustment reminder

Auto Hold: Automatic measuring value identification (only if Logger = oFF)

Auto measuring value identification (only if Logger = oFF) Auto Hold

oFF

Standard hold function on keypress (only if Logger = oFF)

Auto Power-Off : Selection of power-off delay

1...120

Power-off delay in minutes. Device will be automatically switched off as soon as this time has elapsed if no key is pressed/no interface communication takes place.

oFF

Automatic power-off function deactivated (continuous operation)

Background illumination

oFF:

Illumination deactivated

5 … 120

Turn off illumination after 5… 120s (factory settings: 5 s)

on:

Illumination always on

Set Output: Configuration of universal output

oFF

Interface and analog output off -> minimal power consumption

SEr:

Serial interface activated

01,11..91

Base address for serial interface communication

Set Corr: Measurement correction

Zero point adjustment / offset of temperature measurement

oFF

No zero point adjustment for temperature measurement

-5.0 … 5.0°C

Offset of temperature measurement in °C

Slope adjustment of temperature measurement

oFF

No slope adjustment for temperature measurement

-5.00 … 5.00

Slope correction of temperature measurement in [%]

Set Clock: Einstellen der Echtzeituhr

HH:MM

Clock: set time hours:minutes

YYYY

Year: set year

TT.MM

Date: set date day.month

rEAd CAL: Read calibration data: see chapter 11.2 “Calibration storage (rEAd CAL)”

_____________________________________________________ _____________________________________________________________________________

H83.0.02.6C-07 Operating manual GMH 5430 page 12 of 16

device pin assignment:

1: external supply +5V, 50mA 2: GND 3: TxD/RxD (3.3V Logic) 4: without function



Only suitable adaptor cables are permitted (accessories)!

_____________________________________________________ _____________________________________________________________________________

8 Universal Output

The output can be used as serial interface (for USB5100 interface converter). If the output is not needed, it is strongly recommended to deactivate it (Out oFF) to lower power consumption. This increases battery life time. If the device is used together with interface adapter USB 5100 the device is supplied from the interface.

8.1 Interface

The following standard software packages are available:

 GSOFT3050: Operating and evaluation software for the integrated logger function  EBS20M / -60M: 20-/60-channel software for measuring value display  GMHKonfig: Configuration Software (for free on internet)

In case you want to develop your own software we offer a GMH3000-development package including:  a universally applicable Windows functions library ('GMH3x32e.DLL') with documentation, can be used

by all ‘established’ programming languages, suitable for: Windows XP™, Windows Vista™, Windows 7™, Windows 8™

 Programming examples Visual Studio 2010 (C#, C++ and VB), Testpoint™,LabView™, etc.

The device has 2 channels:

- Channel 1: current measuring value (Cond, rES, TDS or SAL) and base address

- channel 2: temperature value

The measuring-/ alarm- and display range values read back from the interface are

always in the selected measurement unit!

Attention: The auto-range-function should be turned off if interface is used.

9 Adjustment of temperature input

The temperature input can be adjusted with offset and scale. A reasonable adjustment presumes reliable references (e.g. ice water, controlled precision water bath, etc.).

If the inputs are adjusted (i.e. offset and scale are different from default settings) the device will shortly

display “Corr” after turned on. Default setting for offset and scale are ‘off’ = 0.0, i.e. inputs are not changed.

Zero point correction: Displayed value = measured value – OFFS Zero point and slope correction: Displayed value = (measured value – OFFS) * (1 + SCAL / 100)

Displayed value °F = (meas. value °F - 32°F - OFFS) • (1 + SCAL / 100)

H83.0.02.6C-07 Operating manual GMH 5430 page 13 of 16

Error messages of automatic adjustment/calibration:

CAL Err.1

Cell constant too high

Determined cell constant must not exceed 1.5 * cell range

CAL Err.2

Cell constant too small

Determined cell constant must not fall below 0.4 * cell range

CAL Err.3

Solution of wrong range

Wrong cell range / wrong solution / far beyond tolerance

CAL Err.4

Wrong temperature

Beyond permitted temperature:

0.0 – 34.0 °C (or 0.0 – 27.0 °C at 111.8 mS/cm)

_____________________________________________________ _____________________________________________________________________________

10 Automatic adjustment/calibration of cell constant

Besides the direct input of the cell constant (see below) via the menu (“CELL FACt”) the cell constant can also be determined automatically (Please select CELL rAnG in menu before):

Manual adjustment or Adjustment with reference solution Menu selection: “CAL Edit” “CAL rEF.S” Menu selection of desired solution

1413 µS/cm 0.01 M KCL

2.76 mS/cm 0.02 M KCL

12.88 mS/cm 0.1 M KCL 50 mS/cm KCL

111.8 mS/cm 1 M KCL

Values for 25°C, the temperature dependency of those solutions are known by the device and are compensated

automatically. Press Cal-key for 2 s, start of calibration “actual value” e.g. “1823 µS/cm” “value of solution” e.g. “1413 µS/cm” and CAL with rotary symbol and CAL with rotary symbol

Calibration Select desired display value wait until device measures stable value with buttons “up” and “down”

and confirm with “enter”

Afterwards the device returns to the normal measuring operation mode or – if so – displays an error message. The resulting cell constant can be seen in the menu at “CELL rAng” and the calibration history.

Alternative to automatic adjustment: Manual calculation of cell constant with a reference solution Example KCl-solution c= 0.01 M: 1413 μS cm

-1

at 25°C

At other temperatures switch temperature compensation off (t.Cor = oFF) and use the referring conductivity! Conductivity

displayed

Conductivity of solution at solution temperature 25 °C: Conductivity

= 1900 μS cm-1 if selected cell constant is 1.000 cm-1 (CELL FACt = 1.000)

= 1413 μS cm-1

real

Cell constant k = conductivity

/ conductivity

real

displayed

[cm-1]

= 1413 / 1970 * cm-1 = 0.7437 cm-1 (Enter CELL FACt of 0.7437)

11 GLP

GLP (Good Laboratory Practice) includes regular check of devices and accessories. For pH measurements it is highly important to ensure correct pH calibration. The device provides the following functions to help with this.

11.1 Calibration interval (C.Int)

You can input the interval after which the device reminds you to recalibrate. The interval times should be chosen according to the application and the stability of the electrode. “CAL” flashes on the display as soon as the interval has expired.

H83.0.02.6C-07 Operating manual GMH 5430 page 14 of 16

Press for 2 seconds:

The display will show:

(configuration level)

Press several times until this is displayed:

read cal. = “read calibration data”

Press shortly: switch between:

- CELL = cell constant

- C.rEF = reference value, at which cell constant has been adjusted

- Display of date + time of data set

Quit calibration data set display

_____________________________________________________ _____________________________________________________________________________

11.2 Calibration storage (rEAd CAL)

The last calibration are stored with results and date and can be read out.

Display calibration data:

Historical calibration data can be comfortably read out via PC software GMHKonfig and GSOFT3050 or displayed directly at the device:

12 Accuracy Check / Adjustment Service

You can send the device to the manufacturer for adjustment and inspection. Calibration certificate - DKD certificate - official certifications:

If the measuring instrument is supposed to receive a calibration certificate, it has to be sent to the manufacturer (declare test points). If the device is certificated together with a suitable sensor very high overall accuracies are possible.

Basic settings can only be checked and – if necessary – corrected by the manufacturer. A calibration protocol is enclosed to the device ex works. This documents the precision reached by the

production process.

13 Replacing Batteries

Before changing batteries, please read the following instruction and follow it step by step. Not following the instruction may cause harm to the instrument or the protection against ingress of water and dust may be lost!

Avoid unnecessary opening of the instrument!

1. Open the 3 Phillips screws at the backside of the instrument.

2. Lay down the still closed instrument, so that the display side points upwards. The lower half of the housing incl. the electronics should be kept lying down during battery change. This avoids loss of the 3 sealing rings placed in the screw holes.

3. Lift off upper half of housing. Keep an eye on the six function keys, to be sure not to damage them.

4. Change carefully the two batteries (Type: AAA).

5. Check: Are the 3 sealing rings placed in the housing? Is the circumference seal of the upper half sound and clean?

6. Close the housing, taking care that it is positioned correctly, otherwise the sealing may be damaged. Afterwards press the two halves together, lay the instrument with display pointing downwards and screw it together again

Take care to screw only until you feel increasing resistance, higher screwing force does not result in higher water protection!

H83.0.02.6C-07 Operating manual GMH 5430 page 15 of 16

Error messages for measurement

Description

What to do?

No display or

confused

characters,

Device does not

react on keypress

Battery empty

Replace battery

Mains operation: wrong voltage or polarity

Check power supply, replace it if necessary

System error

Disconnect battery and power supply, wait shortly, then reconnect

Device defective

Return to manufacturer for repair

Err.1

Measured value above allowable range

Check: pressure not within sensor range?

-> measuring value to high!

Sensor defective

Return to manufacturer for repair

Err.2

Measured value below allowable range

Check: pressure not within sensor range?

-> measuring value to low!

Sensor defective

Return to manufacturer for repair

Err.7

System error

Return to manufacturer for repair

Value extremely out of measuring range

----

Could not calculate display value

• measuring range or input range exceeded

Check range parameter

• measured values are instable

Wait for signal regulation of the device

> CAL <

CAL flashing in

upper display

Either preset calibration interval has expired or last calibration is not valid

Device has to be calibrated!

Error messages for automatic cell constant adjustment/calibration:

CAL Err.1

Cell constant too high

Determined cell constant must not exceed

1.2* cell range

CAL Err.2

Cell constant too small

Determined cell constant must not fall below

0.4* cell range

CAL Err.3

Solution of wrong range

Wrong cell range / wrong solution / far beyond tolerance

CAL Err.4

Wrong temperature

Beyond permitted temperature:

0.0 – 34.0 °C (or 0.0 – 27.0 °C at 111.8 mS/cm)

All devices returned to the manufacturer have to be free of any residual of measuring media and other hazardous substances. Measuring residuals at housing or sensor may be a risk for persons or environment

Use an adequate transport package for reshipment, especially for fully functional devices. Please make sure that the device is protected in the package by enough packing materials.

_____________________________________________________ _____________________________________________________________________________

14 Error and System Messages

If “bAt” is flashing the battery will be exhausted soon. Further measurements are possible for short time. If

“bAt” is displayed continuously the battery is ultimately exhausted and has to be replaced. Further

measurements aren’t possible any more.

15 Reshipment and Disposal

15.1 Reshipment

H83.0.02.6C-07 Operating manual GMH 5430 page 16 of 16

Batteries must not be disposed in the regular domestic waste but at the designated collecting points. The device must not be disposed in the unsorted municipal waste! Send the device directly to us (sufficiently stamped), if it should be disposed. We will dispose the device appropriate and environmentally sound.

Measuring ranges

count

Cell constant 0.4 … 1.5

Cell constant 0.04 … 0.15

Cell constant 0.004 … 0.015

Conductivity 1 *)

0.0 ... 500.0 µS/cm

0.00 ... 50.00 µS/cm

0.000 ... 5.000 µS/cm

” 2 *)

0 ... 5000 µS/cm

0.0 ... 500.0 µS/cm

0.00 ... 50.00 µS/cm

” 3 *)

0.00 ... 50.00 mS/cm

0 ... 5000 µS/cm

0.0 ... 500.0 µS/cm

” 4 *)

0.0 ... 500.0 mS/cm

0.00 ... 50.00 mS/cm

---

” 5 *)

0 ... 1000 mS/cm

---

Resistivity

0.0010 ... 500.0 kOhm*cm

0.010 ... 5000 kOhm*cm

0.0001 ... 50.00 MOhm*cm

TDS

0.0 ... 5000 mg/l

0.00 ... 5000 mg/l

0.000 ... 5000 mg/l

Salinity

0.0 ... 70.0 g/kg (PSU)

Temperature

-5.0 ... +100.0 °C, Pt1000 or NTC (10k)

23.0 ... 212.0 °F

Supported cell constants

4.000 … 15.000 / cm; 0.4000 … 1.5000 / cm; 0.04000 … 0.15000 / cm;

0.004000 … 0.015000 / cm

Accuracy Conductivity

±0.5% of m.v. ±0.1 % FS (system accuracy is dependent on electrode!)

Temperature

±0.2 K

Connections Conductivity,

Temperature

7-pole bayonet socket for connection of different measuring cells Supported temperature sensors Pt1000 and NTC 10k

Interface / ext. supply

4-pole bayonet socket for serial interface and supply (USB Adapter USB 5100)

Display

4 ½ - digit, 7-segment, illuminated (white)

Add. functions

Min / max / hold function

Adjustment/ Calibration

Cell constant manually or automatically via selectable reference solution

GLP

Selectable adjustment intervals (1 to 730 days, CAL-warning after expiration) Storage: latest 16 adjustments

Housing

Break-proof ABS housing, incl. silicone protective cover

Protection class

IP65 / IP67

Dimensions L*W*H [mm]

160 * 86 * 37 incl. silicone protective cover, approx. 250 g incl. battery and cover

Working conditions

-25 to 50 °C; 0 to 95 % RH (non condensing)

Storage temperature

-25 to 70 °C

Power supply

2*AAA battery (included in scope of supply) or external

Current consumption

6.25 mA (for Out = oFF, equivalent to 160 h), backlight ~10mA (auto-off)

Battery indicator

4-stage battery state indicator, Change battery display for exhausted battery: “bAt”, warning: “bAt” flashing

Auto-off function

Device will be automatically switched off if no key is pressed/no interface communication takes place for the time of the power-off delay. The power-off delay can be set to values between 1and 120 min.; it can be completely deactivated.

EMC

The device corresponds to the essential protection ratings established in the Regulations of the Council for the Approximation of Legislation for the member countries regarding electromagnetic compatibility (2004/108/EG) Additional fault: <1%

_____________________________________________________ _____________________________________________________________________________

15.2 Disposal instructions

16 Specification

*) choice of electrode may limit the operational range, although a larger theoretical range is available from the

instrument’s side. Please refer to chapter 6.7

Greisinger GMH 5430 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
