Greisinger GMH 3830 User guide [sl]

SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. : 122144 www.conrad.si

Merilnik vlažnosti gradiv

št. izdelka: 122144

1

VSEBINA

1. Splošno

1.1 Varnost

1.2 Vzdrževanje

1.3 Kako zavreči

1.4 Povezave

1.5 Elementi zaslona

1.6 Kontrolni elementi

2. Konfiguracija naprave

2.1 ' SORT ': Omejitev izbora materialov

2.2 ' SOR.X ': Pred izbran material (NE Z SORT = OFF)

2.3 ' UNIT T ': Izbira temperaturne enote °C /°F

2.4 ' ATC ': Avtomatska kompenzacija temperature

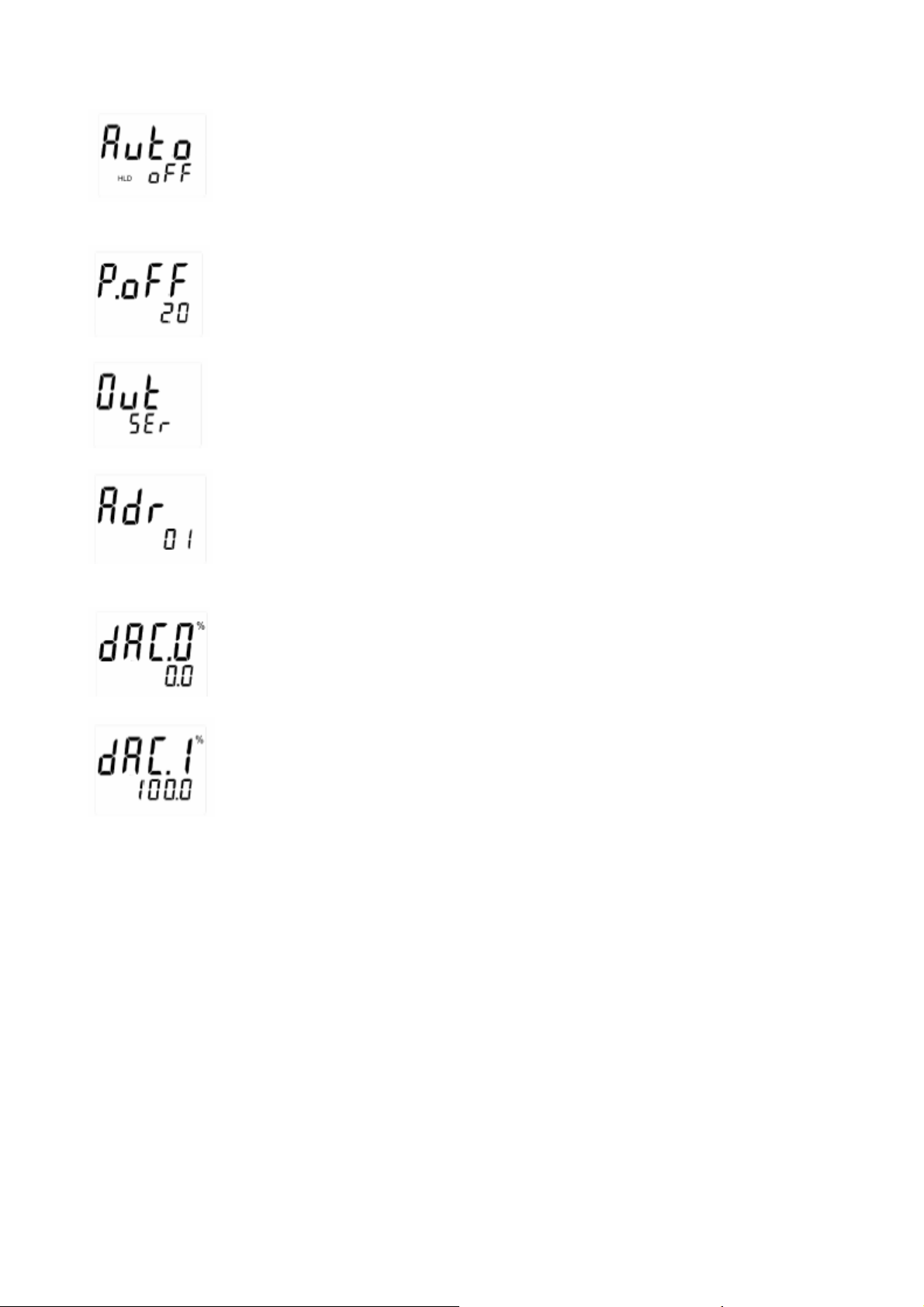

2.5 ' CAR HOLD ' Avtomatska zamrznitev vrednosti meritve

2.6 ' POWER OFF ': Nastavitev zakasnitve izklopa

2.7 ' OUT ': Izhodna funkcija naprave,

2.8 ' ADDRESS ': Izbira izhodne osnove izhoda = SERIJSKI VMESNIK

2.9 ' DAC.0VOLT ': Nastavitev ničle izhoda naprave =ANALOGNI IZHOD

2.10 ' DAC.1VOLT ': Nastavitev izhoda naprave = ANALOGNI IZHOD

3. Splošno za precizno meritev vlažnosti materiala

3.1 Vlažnost materiala

3.2 Karakteristika naprave

3.3 »Auto-Hold« funkcija

3.4 Avtomatska kompenzacija temeprature (' ATC ')

3.5 Meritve lesa: Meritev z dvem meritvenim iglam

3.6 Trda materiali

3.6.1 ' Trdi ' materiali (Beton in podobno):
Meritve s krtačnim sondam (GBSL91)

3.6.2 Mehka materiali (stiropor in podobno): Meritev z merilnimi iglami

3.6.3 Vrednosti in zbor posebnih meritev

3.7 Meritev materialov katerih karakteristike niso shranjene

4. Reference posebnih funkcij

4,1 Ocenitev vlažnosti (' WET = Mokro ' - ' MEDIUM=srednje ' - ' DRY = Suho ')
4,2 Omejitev izbora materialov (' SORT ').

5 Merilni izhod

5,1 Vmesnik - ATTITUDE OF THE BASE ADDRESS (' ADDR.')

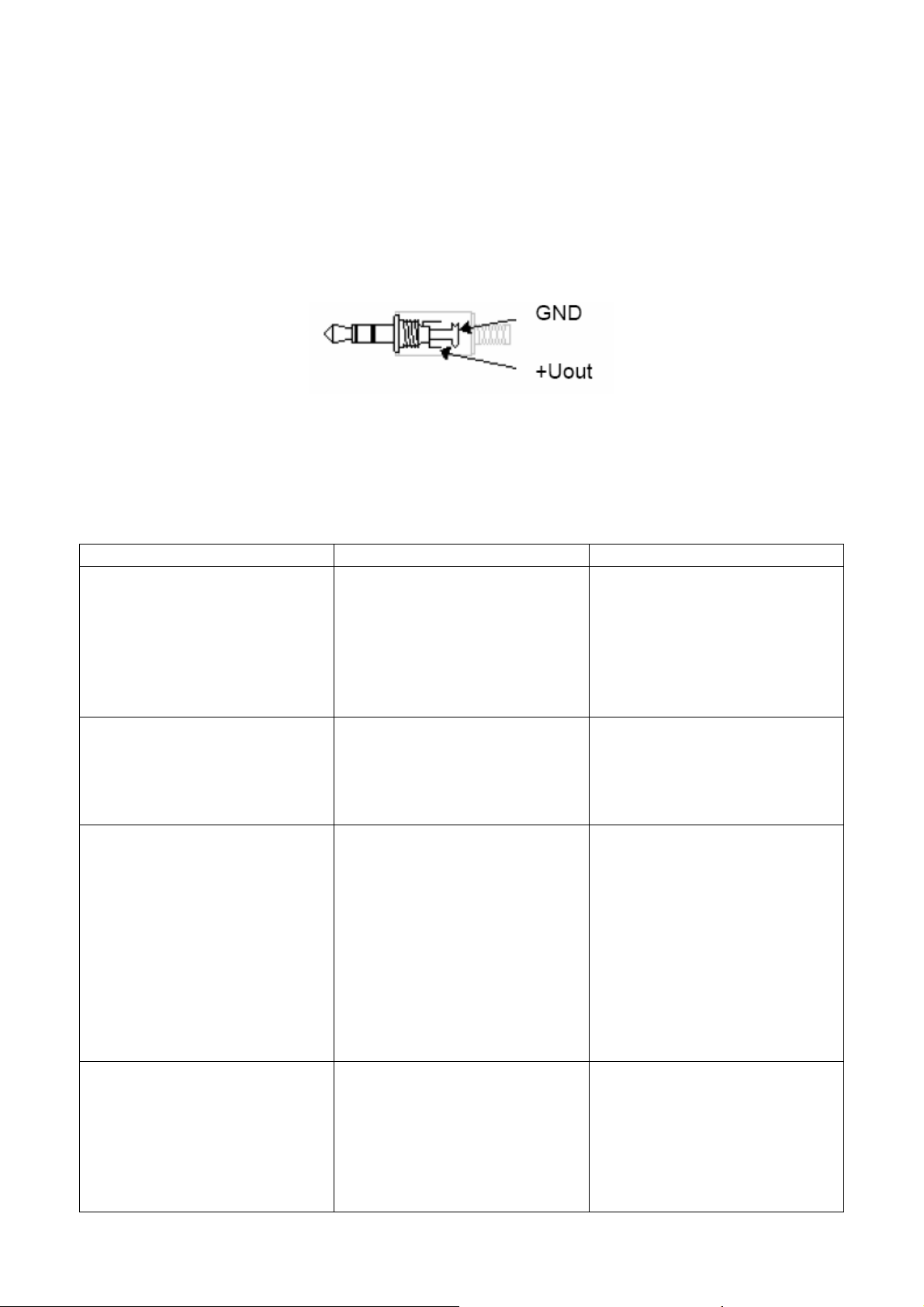

5,2 Analogni Izhod – razvrščevanje z DAC.0 in DAC

6. Napake in sistemska opozorila

7 Pregled Točnosti/Nastavitve – Operacije

2

8 Tehnični podatki

A: Les

B: Drugi materiali

1 Splošno

1.1 Varnostne reference te naprave so zgrajene in pregledane z pravilnikom o varnosti

za elektronske merilne naprave. Pravilno delovanje in zanesljivost naprave je lahko
zagotovljena le z varnim načinom uporabe navedenim v navodilih .

1. Pravilno delovanje naprave in zanesljivo delovanje je zagotovljeno samo pod določenimi
klimatskimi pogoji , ki so navedeni pod v poglavju »tehnični podatki«.

2. Naprava , ki je prestavljena iz hladnega v toplo okolico, lahko da ne bo delovala
pravilno, zaradi kondenzacije. V tem primeru moramo počakati da se naprava prilagodi na
spremembo ,da se izognemo napakam.

3. Priključite vodnike zelo pazljivo na drugo napravo (npr. prek serijskega priključka) .
Včasih lahko zunanje priključitve (npr. povezava GND z maso) vodijo do nedovoljenih
napetostnih potencialov, ki lahko poškodujejo ali celo uničijo napravo ali dodatno
priključeno napravo in njene funkcije.

4. OPOZORILO: Z nepravilno priključitvijo ali defektnim napetostnim virom (npr. kratek-stik
prehoda na izhod) pride do previsoke napetosti na napravi (npr. uničenje priključka,
serijskega priključka)!

5. V primeru ugotovitve, da naprave ne moremo več varno uporabljati mora napravo
preveriti pooblaščena oseba pred nadaljnjo uporabo. Če naprava kaze vidne poškodbe ali
ne deluje kot predpisano ali je bila dlje časa shranjena v neprimernih pogojih lahko
ogrozimo varnost uporabnika . V primeru, da pridemo do zgornjih ugotovitev napravo
vrnite prodajalcu, ki bo napravo zamenjal ali popravil v skladu z navodili proizvajalca.

6. Opozorilo: Ta naprava ni primerna za varnostne namene , izklop naprav v sili ali
podobne aplikacije . Taka uporaba lahko vodi do napak ali celo poškodb oseb ali poškodb
na materialu. Če ne upoštevamo tega opozorila lahko huje poškodujemo osebe ali
material oz. proizvode .

7. NEVARNOST POŠKODB! Uporabljene merilne igle so zelo ostre zato z njimi ravnajte
kar se da previdno da bi se izognili poškodbam.

1.2 Uporaba in vzdrževanje :

-Vstavljanje baterij

Če se nam na ekranu pojavi (!) in »bAt« potem je baterija izpraznjena in jo je treba
zamenjati ali napolniti. Naprava bo nekaj časa se delovala. Če se nam pojavi indikator
»bAt« je baterija popolnoma izrabljena. Pri shranjevanju nad 50°C moramo baterijo
odstraniti.

Nasvet: Če naprave dlje časa ne uporabljamo moramo baterijo odstraniti in napolniti.

- Napajalni vir

3

Prenapetost! Preprosti napajalni viri imajo lahko preveliko napajalno napetost . To lahko
vodi do poškodbe in/ali uničenja naprave . Priporočamo, da z napravo uporabljate
napajalni vir GMG10/. Pred uporabo se moramo prepričati ali napajalna napetost
Ustreza .

- Z opremo in senzorji moramo ravnati previdno in v skladu z navodili (ne spuščamo na tal
ali udarjamo ob trde predmete ipd.). Vtikači in vtičnice morajo biti zaščitene pred zunanjimi
vplivi.

- Ko želimo izvleči senzor za temperaturo ga ne smemo vleči za vodnik , vedno za vtikač !
Z pravilno vstavljenim vtikačem ga moramo izvleči brez večjih naporov.

- Izbor izhoda naprave: Izhod naprave lahko uporabimo kot serijski ali analogni. Funkcijo
moramo ustaviti v skladu z navodili.

1.3 Kako zavreči napravo

- Vsa navodila se nahajajo na koncu !

1.4 Priključitev

1. Izhodi naprave: Vmesnik : Priključek za vmesni adapter (dodatna oprema: GRS

3100) Analogni izhod : Priklop . Opozorilo za analogni vodnik : Operacija mora biti
konfigurirana (glej 2.7) in poveča se obremenitev baterije. Priključek senzorja BNC

2. Priključek temperaturnega senzorja: Termočlen tipa K (NiCr Ni) za temperaturno
kompenzacijo preko zunanjega tipala .

3. Priključni vtikač je na levem delu merilnega inštrumenta

1,5 Elementi zaslona

Glavni prikaz: Prikaz trenutne vlažnosti materiala (v procentih) HLD: zamrznitev trenutne
vrednosti ' froze ' (tipka 6)

2 = Stranski prikaz : Prikaz izbranega materiala (in/ali pritisnite tipko 3: Temperatura)

Posebni prikazi zaslona :

3 =Ocenitev vlažnosti :Ocenitev stanja materiala:Puščice : DRY =suho, WET = mokro

4 = Opozorilni trikotnik: Šibka baterija

5 = Sredinska puščica: Signalizira oddmik in da je gornji odmik aktiviran

6 = T zunanja puščica se pojavi, če je zunanji temperaturni senzor nastavljen na
avtomatsko . Kompenzacija temperature je aktivna .

Ostale puščice nimajo funkcije v temu tipu naprave

4

1.6 Kontrolni elementi

Tipka 1: Vhod-/ varovalka
Tipka 4: Nastavi/Meni 2 sek. drži (Meni): Priklic konfiguracije
Tipka 2, 5: med meritvijo: izbor materiala , pravtako poglej: 4,2 omejitev izbora materialov
(' Sort ') izbor in nastavitev materialov : Appendix A: Les-Izbor; Napaka! Ni veljavnih
rezultatov za tabelo .
Z ročno kompenzacijo temperature: Pri indikaciji temperature(prikličite tipko ' temp '):
Temperatura na vhodu.
S konfiguracijo : Vpis vrednosti In/ali spreminjanje načina

Tipka 6:– Meritve
z AUTO Hold izključeno: Vstavi trenutne merilne vrednosti (' HLD ' na zaslonu) z AUTO
Hold vklopljeno:Pričetek nove meritve. Ko je zaključeno ,če se na zaslonu pojavi ' HL
preglejte poglavje 3.3 Auto Hold funkcija

- set/meni ali temperaturni vnos: Potrditev vnosa, vrnitev k meritvi.

Tipka 3: Med meritvijo: Kratke prikaz temperatura ali/in sprememba vnosa temperature .

2. Konfiguracija naprave

Za konfiguracijo držite pritisnjeno tipko menu key 4 , 2 sekundi . Prvi parameter menija je
priklican . Pritiskajte tipko za pomikanje po meniju . Nastavljanje parametrov poteka s tipko
5 (key 2) ali 6 (key 5). Z pritiskom tipke (key 6) bo konfiguracija zaprta in spremembe
shranjene .

2.1 ' Sort ': Omejitev izbora materialov.

2.2 ' Sor.X ': Pred izbrani materialov(ne z Sort = off)

2.3 ' unit t ': Izbira enote temperature °C /°F

2.4 ' ATC ': Avtomatična kompenzacija temperature

5
