1 Použití

Přístroj je určen k měření pH, potenciálu Redox (ORP – oxidačně redukční potenciál) za předpokladu použití odpo­vídající elektrody.
Připojení elektrod (pH, Redox) se provádí pomocí zásuvky BNC.

Pozor: pro měření pH Redox jsou určeny rozdílné typy elektrod

Přístroj je dále vybaven zásuvkou pro připojení teplotního snímače (Pt100, konektor MINI-DIN).
Snímač teploty zajišťuje automatickou teplotní kompenzaci (ATC) při měření pH a měřenou hodnotu teploty lze zob­razit na displeji (plnohodnotný teploměr).

2 Všeobecné pokyny

Před prvním použitím přístroje si pečlivě přečtěte tento návod k použití. Uschovejte tento dokument pro případnou
budoucí potřebu.

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 3 z 14

3 Pokyny k provozu a údržbě:

a) Výměna baterie:

Zobrazí-li se symbol
Bez ohledu na toto hlášení je ještě přístroj po určitou dobu funkční.
Dojde-li k zobrazení nápisu ´bAt´ na horní části displeje, je napájení přístroje z baterie nedostatečné a je nutné ji
ihned vyměnit.

Upozornění: Při skladování přístroje při teplotách nad 50°C musí být baterie vyjmuta. Také v případě, že přístroj

nebude delší dobu používán, měla by být baterie vyjmuta.

b) S přístrojem, pH elektrodami a teplotním snímači je nutné zacházet opatrně a dle technických dat. Zásuvky a zá-

strčky chraňte před znečištěním.

c) Při připojování a odpojování pH elektrody a zvláště teplotního snímače netahejte za kabel, ale za připojovací

konektor. Při správném postupu není k jeho připojení nebo odpojen í nutno vynaložit žádnou větší sílu. Při ne­správném zapojení může dojít k ohnutí nebo zlomení kontaktů konektoru snímače.

d) Provoz ze síťového zdroje

Pozor: Používejte pouze síťové zdroje s napětím mezi 10.5 až 12 V DC. Vyvarujte se přepětí! Nestabilizované
zdroje mohou mít příliš vysoké napětí, k
použití originálního zdroje GNG10/3000.
Před připojením jiného síťové zdroje se přesvědčte, že na zdroji udané napětí je správné.

a nápis ´bAt´ na spodní části displeje, ji již nízká kapacita baterie a bude jí nutno vyměnit.

eré může vést k chybné funkci nebo poškození přístroje! Doporučujeme

t

e) Indikace hodnot při přerušení kabelu nebo jestliže není připojena žádná elektroda pH nebo Redox: Při přerušení

kabelu elektrody nebo jestliže není připojena k přístroji, přesto dochází k indikaci hodnot mV a pH. Tyto hodnoty
nejsou v žádném případě výsledkem měření!

4 Bezpečnostní pokyny:

Tento přístroj byl konstruován a zkoušen dle bezpečnostních předpisů pro ele ktronické měřicí přístroje.
Dokonalá funkce a bezpečnost provozu přístroje může být zajištěna jen v tom případě, že bude používán dle obvyk­lých bezpečnostních pravidel, jakož i dle bezpečnostních upozorněních uvedených v tomto návodu k obsluze.

1. Dokonalá funkčnost a bezpečnost přístroje je zajištěna pouze za klimatických podmínek blíže specifikovaných v
kapitole "Technické údaje". Jestliže byl přístroj vystaven nízkým či vyšším teplotám, může dojít uvnitř přístroje
ke kondenzaci vlhkosti a tím narušit funkčnost přístroje. V tomto případě se musí nechat teplota přístroje přizpů-
sobit pokojové teplotě, než je možné přístroj uvést do provozu

2. V případě zjištění jakékoliv závady na přístroji (viditelné poškození, nesprávná funkce či umístění v nevhodném
prostředí) odešlete přístroj na kontrolu či opravu k dodavateli přístroje.

Příklady:

- zjištění viditelného poškození
h

- nespole

- skladování přístroje v nevhodných podmínkách

Pozor:

Nepoužívejte tento produkt v bezpečnostních či nouzových zařízeních nebo tam, kde by závada na přístroji

mohla způsobit zranění osob nebo materiální škody.
Nebude-li na toto upozornění dbáno, může dojít ke zranění či usmrcení osob ne bo k materiálním ztrátám.

livá funkce přístroje.

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 4 z 14

5 Zobrazovací a ovládací prvky

5.1 Zobrazovací prvky

rH

mbar

ATC ok CAL AL Logg pH

pHmV mV

H

Hlavní displej: hodnoty pH, Redox (mV, mV

popř. uživatelské nastavení

H

MAX/MIN/HLD: označuje min., max. nebo Hold
hodnoty, které jsou zobrazeny na hlavním nebo vedlej­ším displeji

Označení měrných jednotek
Varovný signál: signalizuje slabou baterii nebo výzvu

k provedení nové kalibrace

ATC: signalizuje při měření 'pH', 'mVH' nebo 'rH' ,

ok: signalizace stabilní měřené hodnoty

že je teplotní senzor připojen a tím je aktivo­vána automatická teplotní kompenzace.

CAL: signalizace při měření 'pH', že přístroj se

nachází na počátku kalibrace

), rH

5.2 Ovládací prvky

ON
OFF

123

Set

Menu Quit

456

max

min

CAL

Store

Vedlejší displej: hodnota teploty popř. uživatelské na-

zapnout / vypnout

min/max při měření:

krátce stisknout: zobrazení min. nebo max. naměřených

+

stavení

hodnot
2 sekundy stisknout: vymazání příslušné hodnoty
Set/Menu: zadávání hodnot a jejich případné změny

CAL: pouze v režimu měření ’pH’:
krátce stisknout: zobrazení stavu elektrody a kal. dat
2 sekundy stisknout: start kalibrace pH

Set/Menu:
krátce stisknout (Set):při 'pH' a 'rH' a 'mV

zadání teploty v případě, že není
připojen žádný teplotní snímač
navíc při ’rH’: manuální zadání hod-

: manuální

H

not pH

2 sekundy stisknout (Menu): vyvolání konfigurace
Store/Quit:

Měření: Zastaví a uloží aktuální naměřenou hodnot

('HLD' na displeji)

Set/Menu: potvrzení zadání, návrat k měření

5.3 Připojení

Komunikační rozhraní: připojení galvanicky odděleného roz-

hraní (GRS 3100 GRS3105 nebo USB3100)
Zásuvka BNC: připojení pH nebo Redox elektrody

Zásuvka pro připojení síťového zdroje je umístěna na levém boku přístroje.

Zásuvka Mini-DIN: připojení snímače teploty Pt100(4-vodičové
připojení; 2-vodičové připojení je též možné, ale není zajištěna
kompenzace vedení)

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 5 z 14

6 Konfigurace přístroje

Pro konfiguraci přístroje stiskněte na 2 sekundy tlačítko „Set“ a vyčkejte vyvolání konfigurace.
Přepínání mezi jednotlivými konfiguračními parametry se provádí opětovným stisknutím tlačítka „Set“

Tlačítky „max“
Stisknutím tlačítka „Store“

nebo „min“ se provádí nastavení jednotlivých hodnot.

dojde k potvrzení konfigurace a změny se uloží.

’Input’: Volba měřicí funkce pH / Redox mV / Redox mVH / rH / thEr

Příslušná měřící funkce je označena na displeji šipkou:

rH

mbar

ATC ok CAL AL Logg pH

pHmV mV

H

max

2

min

5

pH: měření pH pomocí pH-elektrody
mV:
mV

měření Redox pomocí Redox-elektrody
měření hodnoty Redox pomocí Redox-elektrody (standardní elektrolyt

:

H

3mol/l KCL).
Zobrazená hodnota je přepočítána na vodíkový systém (0 - 50°C: dle DIN

38404 díl 6). Pro výpočet je nutné připojení teplotního snímače (ATC)
nebo manuální zadání teploty.

rH:

měření rH: Hodnota rH je tvořena výpočtem z hodnot pH-, Redox a teplo­ty. Hodnoty pH a teploty mohou být dle volby také zadávány ručně.

thEr:

teploměr Pt100: Na hlavním displeji je zobrazena aktuální měřená teplota.
Vedlejší displej slouží k zobrazení naměřených min. a maximálních hod­not atd..

.

’CAL’: Volba počtu kalibračních bodů (jen při měření

rH

mbar

ATC ok CAL AL Logg pH

’Unit’: Volba teplotních jednotek °C /°F

rH

mbar

ATC ok CAL AL Logg pH

pHmV mV

H

max

2

min

5

2-Pt:

3-Pt:

Kalibrace elektrody pH je prováděna ve dvou bodech.
(jeden kalibrační bod v neutrální oblasti, druhý v kyselé či zásadité oblas­ti)

Kalibrace elektrody pH je prováděna ve třech bodech
(kalibrační body v neutrální, kyselé a zásadité oblasti)

pHmV mV

H

max

2

min

5

°C

°F:

Teplotní údaje ve stupních Celsia

Teplotní údaje ve stupních Fahrenheita

’Offset’: Posunutí nulového bodu (ofsetu) teploty

rH

H

ATC ok CAL AL Logg pH

pHmV mV

C

-10.0°C ... 10.0°C

max

2

min

5

off: posunutí nulového bodu je deaktivováno (=0.0°)

nebo

-18.0°F ... 18.0°F

Poznámka: V případě nastaveného ofsetu teploty, je informace o jeho nastavení krátce

zobrazena při startu přístroje.

Nulový bod přístroje je o nastavenou hodnotu posunut. Toto
nastavení slouží pro kompenzaci měřicí odchylky snímače
nebo přístroje:

zobrazená teplota = měřená teplota - ofset

pH)

’Power.off’: Nastavení doby vypnutí

rH

mbar

ATC ok CAL AL Logg pH

H

pHmV mV

max

2

min

5

1...120:

off:

Nastavení doby vypnutí v minutách. V případě, že nedojde ke stisknutí
libovolného tlačítka či nebude probíhat datová komunikace, dojde v
nastaveném časovém intervalu k automatickému vypnutí přístroje.

automatické vypnutí je deaktivováno
(trvalý provoz, např. při provozu ze síťového zdroje)

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 6 z 14

’Adresse: Výběr základní adresy

rH

H

ATC ok CAL AL Logg pH

pHmV mV

max

2

min

5

01, 11, 21, ..., 91:

Základní adresa přístroje pro datovou komunikaci.
Kanál 1 je nastaven jako základní adresa, kanál 2 a 3 mají
příslušně následující adresy.

(Příklad: základní adresa 21 - kanál 1 = 21, kanál 2 = 22, kanál 3 = 23)

Pomocí konvertoru rozhraní GRS3105 lze připojit více přístrojů současně na jedno rozhraní PC. V tom případě je
nutné, aby všechny připojené přístroje měly přiděleny různé adresy.
Z tohoto důvodu musí být, při současném připojení více přístrojů, ve výrobě nastavené adresy změněny.

7 Manuální nastavení teploty při provozu bez připojeného teplot-

ního snímače

Při měření pH, mVH nebo rH přístroj potřebuje údaj o teplotě měřené kapaliny. Ideální stav je při připojeném teplot­ním snímači, jelikož hodnota teploty je kontinuálně měřena a používána k výpočtu měřené hodnoty (ATC: automa­tická teplotní kompenzace).

V případě, že není připojen teplotní snímač, lze hodnotu teploty zadat manuálně: stiskněte krátce tlačítko "Set"

rH

mbar

ATC ok CAL AL Logg pH

pHmV mV

H

max

2

min

5

0 ... 105 °C:

Nastavení teploty kapaliny

.

Tlačítkem "Quit"

dojde k uložení zadání a k návratu k měření.

8 Manuální zadání hodnoty pH při měření rH

Pro měření GMH 3530 v režimu rH měření je třeba zadat mimo teplotního údaje také údaj o hodnotě pH. Krátce
stiskněte tlačítko "Set"

rH

mbar

ATC ok CAL AL Logg pH

pHmV mV

H

Tlačítkem "Quit"

a zadejte hodnotu pH:

max

2

min

5

0.0 … 14.00 pH:

Nastavení hodnoty pH

dojde k uložení zadání a k návratu k měření.

9 Kalibrace pH

U elektrod pro měření pH dochází z důvodu jednotlivých rozptylů a stárnutí k velkému kolísání výstupních hodnot. Z
těchto důvodů by měla být před každou sérií měření provedena kontrola přesnosti pomocí kalibračních roztoků a v
případě zjištění odchylky nová kalibrace.

Kalibrační roztoky jsou kapaliny, které vykazují exaktní hodnoty pH. Pro kalibraci můžete použít následující roztoky:

- standardní série (4.01pH, 7.00pH a 10.01pH)

- série DIN (1.68pH(A), 4.01pH(C), 6.87pH(D), 9.18pH(F) a 12.45pH(G))

- libovolné roztoky (neutrální roztok v rozsahu 6,5 ... 7,5pH)

Životnost kalibračních roztoků je omezena. Při nedostatečném očištění pH elektrody může dojít k konta­minaci roztoku a tím k zanesení chyby měření. V mezích možností používejte čerstvé kalibrační roztoky a
elektrody omývejte v destilované vodě!

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 7 z 14

9.1 Výroba kalibračních roztoků standardní série z kalibračních koncentrátů

- Do dvou plastikových lahví doplňte 100 ml destilované vody.

- Kapsli pro pH 7 (rozlišovací barva zelená) opatrně otevřete (půlkami kapsle otočte a potom opatrně táhněte od
sebe, přičemž dbejte na to, aby se obsah kapsle nevysypal). Kompletní obsah kapsle včetně obou polovin kapsle
vhoďte do připravené láhve.

- Do druhé lahve připravte kalibrační roztok pH 4 (rozlišovací barva oranžová) nebo pH 10 (rozlišovací barva modrá )
stejným způsobem jako pH 7.

Kalibrační roztoky lze použít až za cca 3 hodiny. Před prvním použitím řádně protřepejte..

9.2 Upozornění: Automatická teplotní kompenzace při kalibraci

Jak signál pH elektrody, tak i kalibrační roztok je závislý na teplotě. V případě připojeného teplotního snímače je
teplotní vliv elektrody při měření, tak i při kalibraci, plně automaticky kompenzován. V opačném případě lze skuteč-
nou teplotu kalibračního roztoku přesně zadat.Je-li pracováno s kalibračními roztoky standard ní série či DIN série, je
také kompenzován dodatkový vliv teploty roztoku. Při manuálním zadávání hodnoty pH kalibračního roztoku je nutné
při příslušné teplotě tuto hodnotu zadat, aby bylo provedení kalibrace přesné.

9.3 Provedení kalibrace pH

POZOR: Kalibraci lze provádět pouze v teplotním rozsahu 0 až 60°C!

V případě, že tak není, nastavte měřící funkci přístroje na pH (viz. konfigurace). Prověřte, zda je konfigurace přístro-
je nastavena na 2- nebo 3-bodovou kalibraci.opatrně stáhněte ochranné pouzdro elektrody (Pozor! obsahuje 3 mol
KCl!).Elektrodu opláchněte v destilované vodě a osušte.

Start kalibrace: na 2 sekundy stiskněte tlačítko "CAL"

Na displeji se zobrazí výzva k změření kal. roztoku č.1. Kalibraci lze kdykoliv ukončit tlačítkem "Set"
V tomto případě zůstává aktuální nastavení z předchozí kalibrace.

.

1. Volba kalibračních roztoků

Krátkým stisknutím tlačítka "CAL"

rH

pHmV mV

H

standardní série

mbar

AT C ok CAL AL Logg pH

rH

H

pHmV mV

neutrální kalibrační roztok 7.00 pH

série DIN

mbar

AT C ok CAL AL Logg pH

rH

mbar

AT C ok CAL AL Logg pH

H

pHmV mV

9.18 pH (F),12.45 pH (G) )
neutrální kalibrační roztok 6.87 pH

manuální nastavení kalibračního roztoku

Máte-li k dispozici jiné kal. roztoky než jsou standard nebo DIN série, můžete
zde manuálně hodnotu kal. roztoku nastavit:

(Pozor, neopomeňte kapitolu: 'Automatická teplotní kompenzace při kalibraci')

lze vybrat mezi různými sériemi kalibračních roztoků:

(hodnoty při 25°C: 4.01 pH, 7.00 pH, 10.01 pH)

(hodnoty při 25 °C: 1.68 pH (A), 4.01 pH (C), 6.87 pH (D),

max

2

6.50 ... 7.50 pH: vstupní rozsah pro neutrální kalibrační roztok

min

5

Poznámka: Postup kalibrace při použití standardních kal. roztoků a teplotního snímače je barevně odlišen.

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 8 z 14

2. Kalibrační bod 1: ’Pt. 1’

rH

pHmV mV

H

Ponořte elektrodu a teplotní snímač (jestliže je připojen) do neutrálního roztoku
a opatrně zamíchejte. V případě, že displej přestane blikat a šipka 'ok' vlevo

mbar

AT C ok CAL AL Logg pH

rH

mbar

H

pHmV mV

dole se rozsvítí, je měřená hodnota stabilní a může se tlačítkem "Store"
uložit.

Potom se zobrazí další kalibrační krok.

Bez teplotního snímače:

Tlačítkem "max"
ku. Tlačítkem "Store"

manuální zadání teploty kalibračního roztoku 1

nebo "min" zadejte hodnotu teploty kalibračního rozto-

dojde k uložení hodnoty a zobrazí se další kalibrační

krok.

AT C ok CAL AL Logg pH

3. Opláchněte elektrodu v destilované vodě a osušte

4. Kalibrační bod 2: ’Pt. 2’

rH

mbar

AT C ok CAL AL Logg pH

mba r

AT C ok CAL AL Logg pH

rH

mbar

AT C ok CAL AL Logg pH

pHmV mV

H

rH

H

pHmV mV

H

Ponořte elektrodu a teplotní snímač (jestliže je připojen) do kalibračního rozto­ku, s kterým chcete nastavit další kalibr ační bod (např. 4.01pH nebo 10.01pH u
standardní série).

Při manuálním nastavení kal. roztoku se musí jeho hodnota nastavit tlačítky

pHmV mV

"max"

nebo "min"

Při použití kal. roztoků standardní série a DIN je

.

hodnota roztoku automaticky rozeznána.

V případě, že displej přestane blikat a šipka 'ok' vlevo dole se rozsvítí, je měře-
ná hodnota stabilní a může se tlačítkem "Store"

V případě nepřipojeného teplotního snímače je další kalibrační krok zobrazen,
jinak je 2-bodová kalibrace ukončena a následuje zobrazení stavu elektrody.

teplotního snímače: manuální zadání teploty kalibračního roztoku 2

bez

Tlačítky "max"
Tlačítkem "Store"

nebo "min"

dojde k uložení hodnoty a následuje zobrazení stavu

elektrody.

uložit.

Zadejte hodnotu teploty kalibračního roztoku.

.

5. Opláchněte elektrodu v destilované vodě a osušte

6. Kalibrační bod 3: ’Pt. 3’ (pouze při 3-bodové kalibraci)

Ponořte elektrodu a teplotní snímač (jestliže je připojen) do kalibračního roztoku

rH

mba r

rH

AT C ok CAL AL Logg pH

mba r

AT C ok CAL AL Logg pH

rH

mbar

AT C ok CAL AL Logg pH

: označené kroky odpadají v případě použití teplotního snímače

pHmV mV

H

s kterým chcete nastavit třetí kalibrační bod (např. 10.01pH u standardní série).

Při manuálním nastavení kal. roztoku se musí jeho hodnota nastavit tlačítky
"max"

pHmV mV

H

hodnota roztoku automaticky rozeznána

nebo "min"

Při použití kal. roztoků standardní série a DIN je

.

V případě, že displej přestane blikat a šipka 'ok' vlevo dole se rozsvítí, je měře-
ná hodnota stabilní a může se tlačítkem "Store"

uložit.

Neopomeňte, že 3-bodovou kalibraci je nutné provádět jak v kyselé, tak i v
zásadité oblasti.

V případě nepřipojeného teplotního snímače je další kalibrační krok zobrazen,
jinak je kalibrace ukončena a následuje zobrazení stavu elektrody.

pHmV mV

H

teplotního snímače: manuální zadání teploty kalibračního roztoku 3

bez

Tlačítky "max"
Tlačítkem "Store"

nebo "min"

dojde k uložení hodnoty a následuje zobrazení stavu

Zadejte hodnotu teploty kalibračního roztoku.

.

elektrody

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 9 z 14

10 Zobrazení stavu elektrody (jen u pH)

Stav elektrody se na 3 sekundy zobrazí po každé kalibraci nebo lze kdykoliv zobrazit stisknutím tlačítka "CAL"

rH

pHmV mV

H

100%: elektroda je ve velmi dobrém stavu

30...90%: dostatečný stav elektrody

mbar

<30%: Elektroda je zestárlá nebo znečištěná. V případě, že se stav elek-

trody po vyčištění a nové kalibraci nezlepší (viz. ´pH-elektroda´) je
nutné ji vyměnit.

ATC ok CAL AL Logg pH

Při procentuelním hodnocení je zjišťována jak asymetrie, tak strmost elektrody, která je důležitá pro výsledek ho d­nocení elektrody.

Krátkým stisknutím tlačítka "CAL"

rH

pHmV mV

H

vyvoláte další charakteristické údaje elektrody:

Asymetrie elektrody při 25°C [mV]

mbar

max. přípustný rozsah: ±60mV, optimální:: 0mV

Znečištění elektrody může silně zhoršit její asymetrii.

ATC ok CAL AL Logg pH

Opětovným krátkým stisknutím tlačítka

rH

:

pHmV mV

H

Strmost elektrody při 25°C [mV/pH]

přípustný rozsah: -62...-45mV/pH, optimální: -59,2mV/pH

mbar

Při 2-bodové kalibraci je uvedena strmost pro celý měřící rozsah. Při 3-bodové
kalibraci je uvedena nejdříve strmost pro kyselý rozsah (SL. 1) a po opětovném

ATC ok CAL AL Logg pH

stisku tlačítka "CAL"

strmost zásaditého rozsahu (SL. 2).

.

11 Měření rH

Hodnota rH kapaliny je vypočítávána z naměřených hodnot pH, Redox a teploty. Při zjišťování hodnoty rH postupuj­te následovně:
Pozor: Ujistěte se, že Vaše pH- a Redox-elektrody jsou v dokonale čistém a suchém stavu.

Nejdříve ponořte elektrody pH a Redox a teplotní snímač do roztoku a opatrně jej promíchejte.

rH

mbar

ATC ok CAL AL Logg pH

rH

mbar

mbar

mbar

ATC ok CAL AL Logg pH

Upozornění: Naměřené hodnoty pH a teploty (v případě nepřipojeného teplotního snímače) lze zadat také manu-

álně. Stiskněte krátce tlačítko "Set"
ty. Opětovným stisknutím tlačítka "Set"

pHmV mV

H

1. Měření pH:

Připojte k přístroji GMH3530 pH-elektrodu a teplotní snímač. Přístroj uveďte do
režimu měření pH a případně proveďte kalibraci (viz.Konfigurace přístroje a
Provedení kalibrace pH). Proveďte měření pH kapaliny a naměřenou hodnotu

uložte tlačítkem "Store"

pHmV mV

H

ta pH vymazána a bude nutno ji zadat ručně..

2. Stanovení hodnoty rH:

. Vypnete-li přístroj na konci měření rH, bude hodno-

Redox-elektrodu a teplotní snímač ponořte do kapaliny a opatrně s nimi pohy­bujte.

Připojte Redox-elektrodu a přepněte přístroj do režimu měření rH. Na hlavním
displeji se zobrazí hodnota rH kapaliny, na vedlejším displeji se střídavě zobra­zují naměřené hodnoty teploty a pH.

a pomocí tlačítek "max"

lze při stejném postupu změnit hodnoty pH).

nebo "min"

Zadejte hodnotu teplo-

.

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 10 z 14

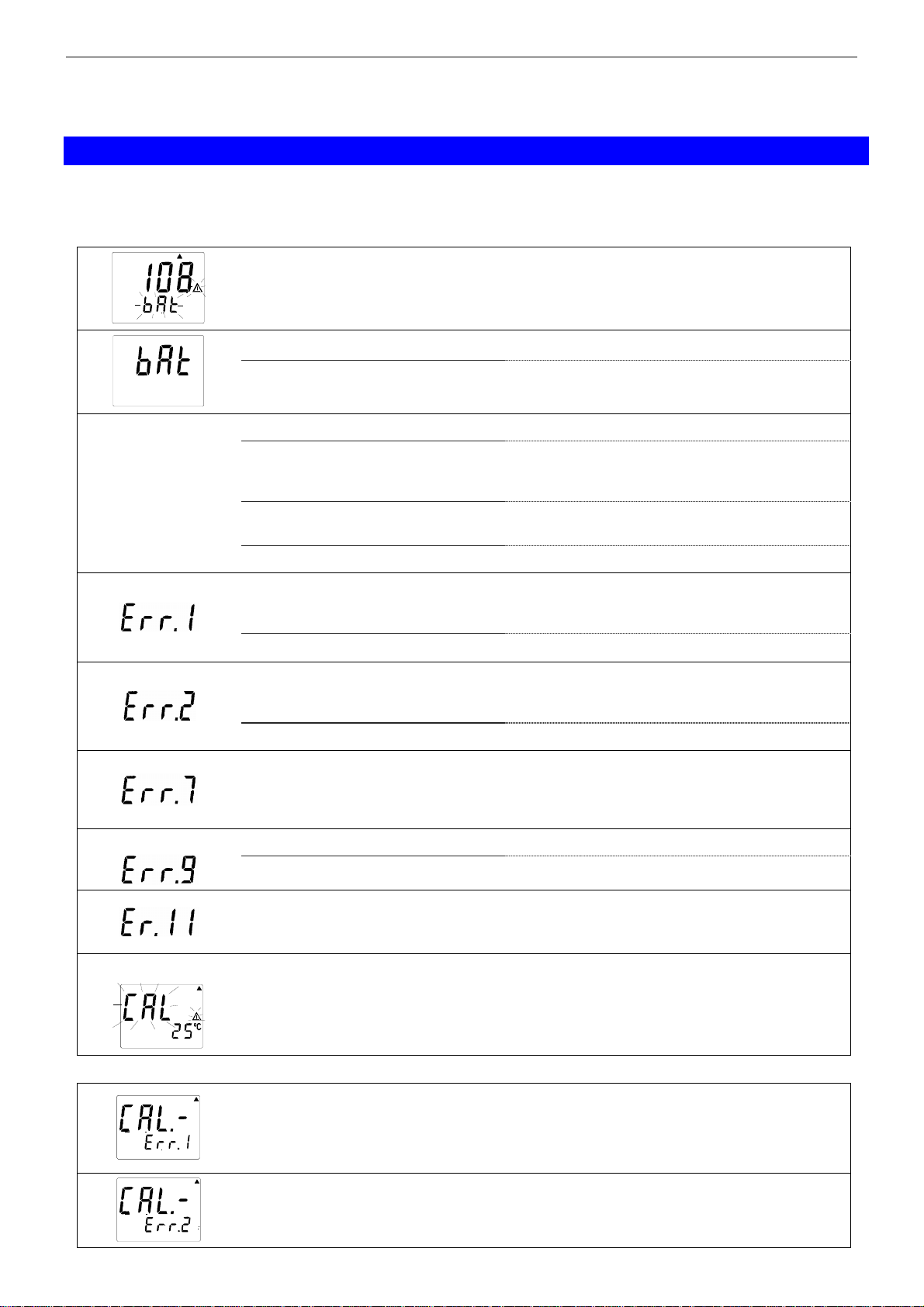

12 Chybová a systémová hlášení

Chybové popř.
systémové hlášení

všeobecně:

bez zobrazení

popř.

čárky na displeji

význam / příčina: pomoc:

nízké napětí baterie,

vyměňte baterii za novou
funkčnost přístroje bude ještě krátce
zachována

nízké napětí baterie vyměňte baterii za novou

- při provozu ze síťového zdroje:

chybné napětí

vyměňte napájecí zdroj, pokud chyba trvá: defekt

přístroje

- nízké napětí baterie vyměňte baterii za novou

- při provozu ze síťového zdroje:

zdroj zkontrolujte / vyměňte

defekt zdroje nebo chybné napětí /
polarita

- systémová chyba odpojte baterii nebo zdroj, chvíli vyčkejte a znovu

připojte

- defekt přístroje odešlete na opravu
překročení měřicího rozsahu

zkontrolujte: mohou být hodnoty mimo specifiko-

vaný měř. rozsah?

- měřicí přístroj není vhodný!

defekt kabelu elektrody/snímače

elektrodu/snímač vyměňte

->

pouze při měření „Ther.“:

pouze při měření pH:

H

kalibrace pH:

mbar

mbar

podkročení měřicího rozsahu zkontrolujte: mohou být hodnoty mimo specifiko-

vaný měř. rozsah?

defekt kabelu elektrody/snímače
chyba přístroje

- měřicí přístroj není vhodný
elektrodu/snímač vyměňte

->

odpojte baterii, vyčkejte 10s a znovu připojte,
přístroj znovu zapněte: jestliže chyba trvá, má
přístroj defekt

-> odešlete na opravu

- není připojen snímač teploty snímač teploty připojte

- defekt snímače teploty - > vyměňte snímač teploty
výpočet je neproveditelný hodnota teploty je mimo přípustný kompenzo-

poslední kalibrace byla neplatná,
původní data jsou zachována.

vaný rozsah (0...105°C) nebo mimo měřicí roz­sah (Err.1, Err.2)

kalibraci zopakujte
(deaktivace hlášení: tlačítko Cal stiskněte a
současně zapněte přístroj tlačítkem ON/OFF)

neutrální kal. roztok je nevhodný:

- defekt elektrody

- nesprávný roztok

- závadný roztok
nízká strmost elektrody:

- defekt elektrody

- defekt kal. roztoku

očistěte elektrodu a znovu zkalibrujte, při opa­kování chyby vyměňte elektrodu,
vždy používejte neutrální roztok při kalibraci
jako první!
použijte nový kalibrační roztok

elektrodu vyměňte
použijte nový kal.roztok

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 11 z 14

vysoká strmost elektrody:

mbar

mbar

- defekt elektrody

- defekt kal. roztoku

elektrodu vyměňte
použijte nový kal.roztok

chybná kalibrační teplota kalibrace je možná pouze v rozsahu teplot

mbar

mbar

0..60°C

13 Elektrody pro měření pH

Elektrody pro měření pH jsou spotřebním materiálem, který je nutné obměňovat dle chemického a mechanického
zatížení. Životnost pH elektrody je též závislá na zacházení, regeneraci a pečlivém čištění. Při použití je nutné počí-
tat s tím, že různé chemikálie rozpuštěné ve vodných roztocích reagují s roztokem KCl v elektrodě a to vede k zaná-
šení diafragmy.

Příklady:

- při měření roztoků obsahující proteiny, což je například případ měření v oblasti medicíny a biologie, může dojít
vlivem KCL k denaturalizaci proteinů.

- koagulační laky

- roztoky s vysokou koncentrací iontů stříbra

Další problémy se mohou vyskytnout při měření iontově chudých látek a rozpoušt ědel. Při měření v těchto látkách
lze tyto problémy částečně vyřešit použitím dvoukomorové elektrody např. (typ GE103) s příslušným přemosťovacím
elektrolytem (dle použití).Látky, které se ukládají na měřící membráně či diafragmě je nutné pravidelně odstraňovat.

13.1 Různé oblasti použití vyžadují speciální elektrody

1. Měření v iontově chudých médiích (dešťová voda, akvarijní voda)
typ GE104 (speciální broušená elektroda od 50μS/cm) nebo GE106 (od100μS/cm)

2. Mořská akvária
standardní pH-elektroda s 3mol KCl (typ GE 100 ).

3. Fotolaboratoře
Dvoukomorová elektroda, s přemosťovacím elektrolytem (1 molární dusičnan draselný); roztok dusičnanu drasel­ného musí být podle potřeby doplňován a také se jím plní ochranná čepička při skladování elektrody (typ GE

103).

4. Bazény
standardní pH-elektroda s 3mol KCl (Typ GE 100 ).

5. Měření půdy
skleněná elektroda s více diafragmami (typ GE 101)

6. Sýry, ovoce, maso
Zapichovací elektroda (typ GE101). Při měření sýrů, mléka a všech produktů obsahujících proteiny, musí být čiš­tění elektrody provedeno speciálním čistícím pepsinovým roztokem (GRL 100).

Standardní čištění: pět minut v 0,1 molárním roztoku HCl nebo v proteinovém čistícím roztoku. Životnost pH-

ch

elektrod se pohybuje minimálně okolo 8-10 měsíců, v případě pečlivého za
roky. Přesný návod pro údržbu pH elektrod neexistuje, jelikož údržba je závislá na jejich způsobu použití.

ázení lze životnost prodloužit až na 2

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 12 z 14

14 Elektrody pro měření Redox

Přístroj je konstruován pro připojení elektrod pracujícím s měřící elektrodou stříbro/chlorid stříbrný a
elektrolytem KCl, 3mol/l. Při použití jiných dodávaných elektrod bude docházet při režimu měření mVH k
chybným výsledkům.

Všeobecná upozornění:

- Elektrody skladujte v suchých prostorách při teplotách mezi 10°C a 30° C. Při teplotě pod - 5 °C dojde ke zmraze­ní elektrolytu a zničení elektrody.

- Elektroda nesmí být uchovávána bez ochranné čepičky, která zabraňuje jejímu vyschnutí. Ochranná čepička mu­sí být naplněna roztokem 3mol/l-KCl, a v případě potřeby tímto roztokem doplňována. Při delším skladování v
destilované vodě dochází k ředění KCl a to vede k oslabení elektrody.

- Vzduchové bubliny v membránové kuličce se musí odstranit odstředivým pohybem elektrody (stejný pohyb jako
při použití lékařského rtuťového teploměru).

- Pravidelně provádějte kontrolu stavu elektrolytu a v případě potřeby jej doplňte plnícím otvorem (pod silikonovou
hadičkou navlečenou na těle elektrody) pomocí injekční stříkačky či pipety roztokem 3 mol/l KCl.

- Před měřením elektrodu opláchněte destilovanou vodou.

- Po použití elektrodu vyčistěte. Při znečištění bílkovinami použijte pepsinový roztok (GRL100).

- Platinovou baňku (stříbřitě lesklá) lze či

- Je-li měřicí funkce nedostatečná nebo jsou změny měřených hodnot displeji příliš pomalé:

- zkontrolujte měřící elektrodu a eventuelní výskyt vzduchových bublin

- vyzkoušejte měřicí elektrodu měřením proti referenční elektrodě

- ošetřete senzitivní skleněnou membránu regeneračním roztokem (1-2 minuty při pokojové teplotě)

- vyměňte elektrodu

stit pomocí běžného čis

tící prášku – následně dobře opláchnout.

Všechny roztoky pro kalibraci, plnění, čištění a aktivaci můžete objednat u svého dodavatele.

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 13 z 14

15 Sériové rozhraní

Pomocí galvanicky odděleného konvertoru rozhraní GRS3100, USB3100 nebo GRS3105 (zvláštní příslušenství) lze
přístroj připojit přímo na rozhraní RS232 PC. Pomocí konvertoru rozhraní GRS3105 lze připojit větší počet přístrojů
současně na jedno rozhraní PC. V tomto případě je nutné, aby všechny připojené přístroje měly přiděleny různé
adresy. Z tohoto důvodu musí být při připojení více přístrojů ve výrobě nastavené adresy změněny.
Přenos je bezpečně chráněn proti chybám přenosu (CRC).

-EBS20M

-EASYCONTROL:

K vytvoření vlastního programu slouží balíček GMH3000, který obsahuje:

-32 bitovou knihovnu funkcí (GMH3000.DLL) s dokumentací, kterou lze pou žít pod obvyklými programovacími
jazyky™

15.1 Podporované funkce rozhraní

typ měření pH mV rH Ther.
kanál 1 2 1 2 1 2 1

20-kanálový software k zobrazení měření hodnot (kanál 1), teploty (kanál 2)

Univerzální více-kanálový software (s možným připojením EASYBUS-, RS485-,

popř. GMH3000) k zobrazení (reálný čas) a zpracování měřených dat ve formátu
ACCESS®-.

DLL-

kód

x x x x x x x 0 Načtení měř. hodnoty

x x x 1 Načtení stavu systému
x x x x x x x 3 Načtení min. hodnoty
x x x x x x x 6 Načtení max. hodnoty
x x x x x x x 7 Načtení ID
x x x x 12 Načtení měř. hodnoty
x x x x 174 Vymazání min. hodnoty
x x x x 175 Vymazání max. hodnoty
x x x x x x x 176 Načtení min. měř. rozsahu
x x x x x x x 177 Načtení max. měř. rozsahu
x x x x x x x 178 Načtení jednotek měř. rozsahu
x x x x x x x 179 Načtení des. tečky rozsahu
x x x x x x x 180 Načtení typu měř. rozsahu

194 Nastavení jednotek displeje
x x x x x x x 199 Načtení typu displeje
x x x x x x x 200 Načtení min. displeje
x x x x x x x 201 Načtení max. displeje
x x x x x x x 202 Načtení jednotek displeje
x x x x x x x 204 Načtení des. tečky displeje
x x x x 208 Načtení čísla kanálu
x 210 Načtení stavu elektrody

x x x x 216 Načtení korekce ofsetu

x x x x 217 Zápis korekce ofsetu
x x x x 222 Načtení doby vypnutí
x x x x 223 Zápis doby vypnutí
x x x x 240 Zpětné nastavení modulu
x x x x 248 Specifická funkce přístroje
x x x x 254 Načtení typu programu

název

15.2 Specifické funkce přístroje (DLL-248)

typ měření pH mV rH Ther.
kanál 1 2 1 2 1 2 1

čtení/zápis R W

x x x x x x x x 0 257
x 20 276
x 21 277
x 22 278

x x 30 286

DLL-

kód

název

provozní mód

(přepínání měř. funkcí)

asymetrie (kalibrace pH)
strmost 1 (kyselý rozsah)
strmost 2 (alkalický rozsah)
hodnota pH (pro měření rH)

H33.0.02.6B-09 návod k obsluze GMH 3530 strana 14 z 14

16 Technické údaje :

Zobrazovací rozsahy:

teplota: -100,0 ... +250,0°C popř. -148,0 ... +482,0°F
pH: 0,00 ... 14,00 pH
Redox (ORP): -1999 ... +2000 mV;

přepočet na vodíkový systém: -1792 ... +2207 mV

rH: rH 0,0 ... 70,0

Rozlišení: 0,1°C popř. 0.1°F / 0,01 pH / 1 mV / 0,1 rH
Přesnost:

(při jmenovité teplotě, přístroj ±1čístice)

teplota: ±0,2°C (-20..80°C), jinak ±0,4°C
pH: ±0,01 pH (při teplotě elektrody 10..50°C)
Redox: ±0,1% FS (mV popř. mV

)

H

rH: ±0,1 rH

Připojení snímač:

pH, Redox, rH: zásuvka BNC
teplota: 4-pólová stíněná zdířka Mini-DIN pro snímač Pt100

Vstupní odpor: 10

12

Ohm (pH, Redox)

Jmenovitá teplota: 25°C
Pracovní teplota: 0 až +50°C
Relativní vlhkost: 0 až +95%r.F. (nekondenzující)
Skladovací teplota: -20 až +70°C
Rozhraní: sériové, přes (3.5mm konektor) galvanicky oddělený konvertor GRS3100, GRS3105

nebo USB3100 (viz. zvl. příslušenství) přímo na rozhraní RS232 nebo USB počítače

Paměť: nejnižší a nejvyšší naměřené hodnoty a hodnoty funkce Hold se ukládají do paměti
Napájení: baterie 9V, typ IEC 6F22 (součást dodávky popř. napájení z externího síťového

10.5 - 12Vss. (vhodný zdroj: GNG 10 / 3000)

Odběr proudu: cca 3.5 mA
Signalizace slabé baterie:

a ’ bAt

Funkce Auto-Off: Přístroj se automaticky vypne ve zvoleném časovém intervalu v případě, že nebylo

stisknuto žádné tlačítko. Doba vypnutí je nastavitelná v intervalu 1 - 120 min nebo ob­stavitelná.

Pouzdro: 142 x 71 x 26 mm (d x š x v), z nárazuvzdorného plastu ABS, fóliová klávesnice.

čelní krytí IP65, integrovaná opěrka / závěs

Hmotnost: cca. 165 g
Teplotní kompenzace:

Automatická teplotní kompenzace (ATC) je zajišťována pomocí připojení teplotního snímače v
režimech měření "pH", "mV
přístroji nastavuje ručně.

" a "rH" . Bez připojeného teplotního snímače se hodnota teploty na

H

Kalibrace pH: - 2-bodová nebo 3-bodová kalibrace se standardními roztoky, DIN-roztoky nebo libo-

volnými roztoky - automatické rozeznání roztoků, teplotní závislost standardních nebo
DIN-roztoků je automaticky kompenzována

- přípustné parametry elektrody: asymetrie: ±55 mV
strmost: -62...-45 mV/pH

- procentuelní hodnocení stavu elektrody v rozsahu (od 10 do 100%)

Doporučené
elektrody Redox: princip: stříbro/chlorid stříbrný s elektrolytem KCl, 3 mol/l

(při přepočtu na vodíkový systém "mVH"a při měření rH používejte pouze tento typ!)

EMV: Přístroj GMH3410 splňuje veškeré podmínky normy o elektromagnetické slučitelnosti

(2004/108/EG). EN61326 +A1 +A2 (dodatek B, třída B), doplňková chyba: < 1% FS %

(při 25°C) dle DIN 38404

H

(4-vodič, možnost 2-vodičového připojení)

zdroje

17 Pokyny k likvidaci:

Přístroj a baterie nesmí být likvidován spolu s komunálním odpadem.
Přístroje určené k likvidaci ukládejte pouze na místa určená ke sběru použitých elektrozařízení nebo je odešlete
k Vašemu dodavateli, který je předá výrobci k odborné likvidaci.
