H40.0.01.6B-07 Seite 1 von 10
Bedienungsanleitung
GMH 3330
Handmessgerät für Luftfeuchtigkeit, Temperatur,
Taupunkt, Taupunktabstand, Enthalpie
und
Strömungsgeschwindigkeit
ab Version 2.9
GREISINGER electronic GmbH
Tel.: 09402 / 9383-0
D - 93128 Regenstauf, Hans-Sachs-Straße 26
Fax: 09402 / 9383-33
H40.0.01.6B-07 Seite 2 von 10
Betriebs- und Wartungshinweise:
a) Batteriewechsel, Lagerung:
!
Wird
ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige ´bAt´ angezeigt, so reicht die Batteriespannung
für den Gerätebetrieb nicht mehr aus, die Batterie ist nun ganz verbraucht.
Hinweise: Bei Lagerung des Gerätes bei über 50°C Umgebungstemperatur muss die Batterie entnommen werden.
b) Gerät und Messsonden/Fühler müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden
(nicht werfen, aufschlagen, etc.). Stecker und Steckerbuchsen sind vor Verschmutzung zu schützen.
Es dürfen nur für das GMH zulässige Messsonden verwendet werden. Bei Verwendung ungeeigneter Messsonden kann es zur
Zerstörung von Messgerät und/oder Messsonden kommen.
c) Zum Sensorwechsel ist das Gerät auszuschalten.
d) Beim Anstecken der Messsonde kann es vorkommen, dass der Stecker nicht einwandfrei in der Gerätebuchse einrastet. In
einem solchen Fall ist der Stecker beim Anstecken nicht an der Steckhülse, sondern am Knickschutz zu halten.
Stecker nicht verkantet anstecken. Bei richtig angesetztem Stecker kann dieser ohne größeren Kraftaufwand eingesteckt werden.
e) Beim Abstecken der Messsonden/Fühler, der Schnittstelle oder des Netzgerätes darf nicht am Kabel sondern nur am Stecker
gezogen werden.
Netzgerätebetrieb:
f)
Beachten Sie beim Anschluss eines Netzgerätes die für das Gerät zulässige Betriebsspannung von 10,5 bis 12 V DC.
Keine Überspannungen anlegen!!. Einfache 12V-Netzgeräte können zu hohe Leerlaufspannung haben. Es sind daher
Netzgeräte mit geregelter Spannung zu verwenden. Das Netzgerät GNG10/3000 gewährleistet eine einwandfreie Funktion. Vor
dem Verbinden des Steckernetzgerätes mit dem Stromversorgungsnetz ist sicherzustellen, dass die am Steckernetzgerät
angegebene Betriebsspannung mit der Netzspannung übereinstimmt.
und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. Die Gerätefunktion
Wird das Gerät längere Zeit nicht benutzt, sollte die Batterie herausgenommen werden.
Sicherheitshinweise:
Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft.
Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung
die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise in dieser Bedienungsanleitung beachtet werden.
1. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur unter den klimatischen Verhältnissen, die im Kapitel
"Technische Daten" spezifiziert sind, eingehalten werden.
2. Wird das Gerät von einer kalten in eine warme Umgebung transportiert, so kann durch Kondensatbildung eine Störung der
Gerätefunktion eintreten. In diesem Fall muss die Angleichung der Gerätetemperatur an die Raumtemperatur vor einer erneuten
Inbetriebnahme abgewartet werden.
3. Konzipieren Sie die Beschaltung besonders sorgfältig beim Anschluss an andere Geräte (z.B. über serielle Schnittstelle).
Unter Umständen können interne Verbindungen in Fremdgeräten (z.B. Verbindung GND mit Erde ) zu nicht erlaubten
Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in seiner Funktion beeinträchtigen oder
sogar zerstören können.
Warnung: Bei Betrieb mit einem defekten Netzgerät (z.B. Kurzschluss von Netzspannung zur Ausgangsspannung) können am
Gerät (z.B. Fühlerbuchse, serielle Schnittstelle) lebensgefährliche Spannungen auftreten!
4. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor
einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern.
Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es zum Beispiel:
- sichtbare Schäden aufweist.
- nicht mehr wie vorgeschrieben arbeitet.
- längere Zeit unter ungeeigneten Bedingungen gelagert wurde.
In Zweifelsfällen sollte das Gerät grundsätzlich an den Hersteller zur Reparatur bzw. Wartung eingeschickt werden.
Warnung: Benützen Sie dieses Produkt nicht in Sicherheits- oder in Notaus-Einrichtungen oder in Anwendungen wo ein
5.
Fehlverhalten des Gerätes die Verletzung von Personen oder materielle Schäden zur Folge haben kann.
Wird dieser Hinweis nicht beachtet so kann dies zu Verletzung oder zum Tod von Personen sowie zu materiellen Schäden führen.
Anschlüsse
Schnittstelle: Anschluss für galv. getrennten Schnittstellen-
1
adapter (Zubehör: GRS 3100, USB3100, ...)
Anschluss für Messsonden: folgende Sondentypen können
2
angeschlossen werden:
-TFS 0100 (Luftfeuchtigkeit und Temperatur T1)
-STS 020 (Strömungsgeschwindigkeit Luft, 0.55..20m/s)
-STS 005 (Strömungsgeschwindigkeit Wasser, 0.05..5m/s)
321
Die Netzbuchse befindet sich auf der linken Seite des Messgerätes.
Temperatureingang T2: Anschluß für NiCr-Ni-Temperaturfühler
3
(Typ K) zur Messung von Oberflächentemperaturen u.a. An-
schluß für NiCr-Ni Temperaturfühler (Typ K)
Anzeigeelemente
H40.0.01.6B-07 Seite 3 von 10
1
2
AL Logg
kJ/kg
Corr
1
CAL
Td
Td
∆
m/s
T2
r.H.
%
°C
T1
Je nachdem, welche Messsonden/Fühler angeschlossen wurden, können
folgende Messergebnisse dargestellt werden:
-TFS 0100:
-STS 005 bzw. STS 020:
Hauptanzeige
Hauptanzeige r.H.: relative Luftfeuchtigkeit in %
Nebenanzeige T1: Temperatur des TFS 0100
Td: Taupunkttemperatur der Luft
kJ/kg:Enthalpie
mit Oberflächentemperaturfühler an T2:
T2: Oberflächentemperatur
∆∆
∆Td: Taupunktabstand = T2 - Td
∆∆
Zwischen den Messergebnissen in der Nebenanzeige wird mit der
Set
-Taste gewechselt.
Menu
4
Hauptanzeige m/s.: Strömungsgeschwindigkeit
Nebenanzeige t.AVG: verbleibende Zeit bis zur Anzeige des
mit Temperaturfühler an T2 nach Erreichen der Mittelungszeit:
Nebenanzeige T2: Temperatur
2
gemittelten Strömungswertes in Sekunden
Nebenanzeige
Sonderanzeige-Elemente:
2
AL Logg
MAX
MIN HLD
CAL
m/s
r.H.
%
°C
1
Corr
∆
T2
T1
Td
Td
kJ/kg
4
Bedienelemente
1
ON
OFF max
123
Set
Menu Quit
456
2 3
CAL
Storemin
Min/Max/Hold: zeigt an, ob sich Min, Max oder Hold-Wert in
1
der Haupt- bzw. Nebenanzeige befindet.
CAL-Pfeil: Signalisiert, dass gerade eine Feuchtekalibration
2
stattfindet.
3
Ein-/Ausschalter (für Infos zu den Anzeige beim Gerätestart siehe Seite 9)
1
min/max bei Messung:
kurz drücken: Anzeige des minimalen bzw. maximalen Messwertes
2
>1 sek drücken: Löschen des jeweiligen Wertes
auf/ab bei Konfiguration:
Eingabe von Werten bzw. Verändern von Einstellungen
CAL: (nur bei TFS 0100-Messsonde)
3
2 sek drücken: Die Feuchtekalibration wird gestartet
>10 sek drücken: Die Feuchtekalibration wird rückgängig gemacht
Set/Menu:
kurz drücken (Set) Wechsel der Anzeige: T1,T2,Td,∆Td,kJ/kg (falls vorh.)
4
2 sek drücken (Menu): Aufruf der Konfiguration
Warndreieck: Signalisiert schwache Batterie.
3
Corr-Pfeil: signalisiert, dass der Korrekturfaktor (Corr) oder die
Nullpunktverschiebung (Offset) des angezeigten Temperatur-
4
kanales aktiv ist.
(Werkskalibration wird wiederhergestellt)
Store/Quit:
Messung: Halten des aktuellen Messwertes ('HLD' in Display),
54
5
bei Strömungsmessung im 'AVGHold' Modus:
Starten einer neuen Messung
Set/Menu: Bestätigung der Eingabe, Rückkehr zur Messung
H40.0.01.6B-07 Seite 4 von 10
Konfigurieren des Gerätes
Zum Konfigurieren des Gerätes 2 Sekunden lang die Taste "Set" (Taste 4) gedrückt halten, dadurch wird die Konfiguration
aufgerufen.
Zum nächsten einstellbaren Werte wird danach wiederum mit "Set" (Taste 4) gewechselt. Die Einstellungen erfolgen mit den
Tasten "5" (Taste 2) bzw. "6" (Taste 5).
Mit der Taste "Store" (Taste 6) wird die Konfiguration verlassen und die Änderungen werden gespeichert.
Menüpunkte die sich nur auf Messungen mit Strömungs- oder Feuchte-Messsonden beziehen, werden nur dann angezeigt,
wenn die entsprechende Messsonde angesteckt ist.
'AVG': Auswahl Mittelungsverfahren für Strömungsmessung (nur STS005/020)
Logg
CAL
m/s
AL
r.H.
max
2
Cont: laufende Mittelung - es wird der Mittelwert, der aus den Messungen über
den Zeitraum der Mittelungszeit gebildet wird, angezeigt.
Corr
kJ/kg
min
TdT2Td
∆
T1
5
Hold: Mittelung auf Tastendruck - die Strömungswerte werden über die Dauer der
Mittelungszeit gemessen, anschließend wird der Mittelwert gebildet und bis
zum nächsten Start der Strömungsmessung im Display angezeigt.
't.AVG': Einstellung der Mittelungszeit (nur STS005/020)
Logg
CAL
m/s
AL
r.H.
max
2
1 .. 30: Dauer der Mittelwertbildung bei Strömungsmessung in Sekunden.
min
Corr
kJ/kg
TdT2Td
∆
T1
5
'Unit t': Auswahl der Temperatureinheit °C /°F
CAL
r.H.
AL Logg
kJ/kg
m/s
max
2
°C
Td T2Td
∆
T1Corr
min
5
°C: Alle Temperaturangaben in Grad Celsius
°F: Alle Temperaturangaben in Grad Fahrenheit
'Offset T1': Nullpunktverschiebung der Kombifühlertemperatur T1
CAL
r.H.
AL Logg
kJ/kg
m/s
max
2
°C
Td T2Td
∆
T1Corr
min
5
-10.0°C .. 10.0°C
bzw. Der Nullpunkt der Messung von T1 wird um den eingestellten
-18.0°F .. 18.0°F: Wert verschoben.
off: Nullpunktverschiebung von T1 ist deaktiviert (=0.0°)
(nur TFS0100)
'Offset T2': Nullpunktverschiebung der Temperatur T2
CAL
r.H.
AL Logg
kJ/kg
Für jeden der zwei Temperaturkanäle T1 (nur TFS 0100) und T2 kann eine Nullpunktverschiebung vorgenommen werden:
angezeigte Temperatur = gemessene Temperatur - Offset
Standardeinstellung: 'off' = 0.0°, d.h. es wird keine Nullpunktverschiebung vorgenommen. Die Nullpunktverschiebung wird vor
allem zum Abgleich von Fühlerabweichungen verwendet. Ist ein anderer Wert als 'off' eingestellt, wird er beim Einschalten
kurz angezeigt und während des Betriebs durch den Corr-Pfeil im Display gekennzeichnet.
m/s
-10.0°C .. 10.0°C
max
2
°C
Td T2Td
∆
T1Corr
min
5
bzw. Der Nullpunkt der Messung von T2 wird um den eingestellten
-18.0°F .. 18.0°F: Wert verschoben.
off: Nullpunktverschiebung von T2 ist deaktiviert (=0.0°)
H40.0.01.6B-07 Seite 5 von 10
'Corr T2': Auswahl des Anzeigekorrekturfaktors der Temperatur T2
CAL
r.H.
AL Logg
kJ/kg
m/s
1.001 .. 1.200: Der Temperaturwert (bezogen auf 0°C bzw 32°F) wird mit diesem Faktor
max
2
min
Td T2Td
∆
T1Corr
5
multipliziert. (Temperaturanzeige wird um 0.1% ... 20.0% erhöht)
off: Faktor ist deaktiviert (=1.000)
Dieser Faktor dient zum Ausgleich von Wärmeübergangsverlusten bei der Oberflächenmessung. Diese treten auf, wenn sehr
hohe Temperaturen von Objekten gemessen werden sollen, deren Oberfläche durch die kühlere Umgebung abgekühlt werden. Auch bei Fühlern mit großer Masse können ähnliche Effekte auftreten. Ist ein anderer Wert als 'off' eingestellt, wird er
beim Einschalten kurz angezeigt und während des Betriebs durch den Corr-Pfeil im Display gekennzeichnet.
angezeigte Temperatur [°C] = gemessene Temperatur [°C] * Corr
bzw. angezeigte Temperatur [°F] = (gemessene Temperatur [°F]-32°F) * Corr + 32°F
Standardeinstellung: 'Off'=1.000
'Power.off': Auswahl der Abschaltverzögerung
CAL
r.H.
AL Logg
kJ/kg
m/s
1 .. 120: Abschaltverzögerung in Minuten. Wird keine Taste gedrückt und findet kein
max
2
min
Td T2Td
∆
T1Corr
5
Datenverkehr über die serielle Schnittstelle statt, so schaltet sich das Gerät nach
Ablauf dieser Zeit automatisch ab.
off: autom. Abschaltung deaktiviert (Dauerbetrieb z. B. bei Netzadapterbetrieb)
'Adresse': Auswahl der Basisadresse
Logg
AL
kJ/kg
Mit Hilfe des Schnittstellenwandlers GRS3105 können mehrere Geräte gleichzeitig über eine Schnittstelle abgefragt werden.
Hierzu ist Voraussetzung, daß alle Geräte eine unterschiedliche Basisadresse besitzen. Werden also mehrere Geräte
zusammen über eine Schnittstelle angeschlossen, so sind die Basisadressen entsprechend zu konfigurieren.
m/s
CAL
r.H.
01, 11, 21, ..., 91: Basisadresse des Gerätes für Schnittstellenkommunikation.
max
2
min
∆
Td T2Td
T1Corr
5
Kanal 1 wird über diese Adresse angesprochen, Kanal 2 und 3
haben die entsprechend folgenden Adressen.
(Beispiel: Basisadresse 21 - Kanal 1 = 21, Kanal 2 = 22, Kanal 3 = 23)
Messungen mit der Kombimesssonde TFS 0100
Die TFS 0100 ist speziell für Raumklimamessungen entwickelt worden. TFS 0100-Sonden sind ohne Nachkalibration gegeneinander austauschbar. Es ist ein Sensor für die Messung der rel. Luftfeuchtigkeit und ein Sensor zur Messung der
Umgebungstemperatur T1 enthalten.
rel. Luftfeuchtigkeit r.H. [%]
In der Sondenspitze gemessene Luftfeuchtigkeit mit 0,1% Auflösung
Umgebungstemperatur T1
In der Sondenspitze gemessene Temperatur. Auflösung 0,1°C bzw. 0,1°F.
Weitere Anzeigewerte werden (gemäß Mollierdiagramm) vom Messgerät berechnet:
Taupunkttemperatur Td
Kalte Luft kann weniger Wasserdampf aufnehmen als warme. Daraus folgt, dass bei sinkender Temperatur die relative
Luftfeuchtigkeit steigt. Werden 100% erreicht, ist die Luft mit Wasserdampf gesättigt und eine weitere Abkühlung bewirkt,
dass ein Teil des Wasserdampfes zu Wasser kondensiert und als Nebel oder Niederschlag (Tau) sichtbar wird.
Die Taupunkttemperatur gibt an, bei welcher Temperatur die 100% Sättigung erreicht sind und ab wann demnach mit 'Tau'
zu rechnen ist.
Enthalpie h [kJ/kg]
Die Enthalpie gibt den Energieinhalt der Luft wieder. Bezogen ist dieser Wert auf trockene Luft bei 0°C und 0% relative
Luftfeuchte. D.h. Luft mit 0% rel. Luftfeuchtigkeit und 0°C besitzt den Energieinhalt 0 kJ/kg. Je wärmer die Luft ist und je
höher die relative Luftfeuchtigkeit ist, desto größer ist der Energieinhalt. Daraus ist beispielsweise ersichtlich, dass zum
Erwärmen feuchter Luft mehr Energie nötig ist als zum Erwärmen trockener Luft.
Sämtliche aus der Feuchte- und Temperaturmesswerten berechneten Anzeigewerte sind auf Normal-Luftdruck
von 1013 mbar bezogen. Für die Messung atmosphärischer Luft sind die Abweichungen vernachlässigbar.
Bei Messungen in Druckkesseln und Ähnlichem müssen die Werte anhand geeigneter Tabellen korrigiert
werden.
H40.0.01.6B-07 Seite 6 von 10
Zusätzlich mit NiCr-Ni-Oberflächenfühler an T2:
Oberflächentemperatur T2
Mit dem zweitem Temperaturkanal können u.a. Oberflächentemperaturen gemessen werden.
Taupunktabstand
Diese Messung bezieht sich auf die Messungen T1, T2 und die rel. Luftfeuchtigkeit.
Mit dem Kombifühler wird die Umgebungsluft gemessen, aus deren Zustand der Taupunkt Td berechnet wird. Mit dem
Oberflächenfühler können nun Oberflächen in dieser Umgebungsluft gemessen werden, wobei ∆Td angibt, wie viel
Temperaturunterschied zum Taupunkt besteht.
Beispiel: Die Messung der Raumluft ergibt einen Td von 5°C. Solange die Oberflächentemperatur einer Scheibe >5°C (∆Td
ist positiv) ist, wird die Scheibe nicht beschlagen. Sinkt die Oberflächentemperatur unter 5°C (∆Td wird negativ) wird die
Scheibe beschlagen.
Weitere Anwendungsbeispiele: Auffinden 'feuchter Ecken', Beobachtung von Wärmetauschern, Wettervorhersagen ...
∆∆
∆Td
∆∆
Messungen mit den Strömungsmesssonden STS 005 und STS 020
Für die Messung der Strömungsgeschwindigkeit stehen zwei Messsondentypen zur Verfügung:
Bitte beachten: -STS 005 misst die Strömung von Wasser
-STS 020 misst die Strömung von Luft
Bei falscher Verwendung ist das Messergebnis unbrauchbar!
Bitte maximale Messbereiche beachten!
-STS 005: 0.05...5.00 m/s (Wasser)
-STS 020: 0.55...20.00 m/s (Luft)
Höhere Geschwindigkeiten können den jeweiligen Messkopf zerstören oder zumindest die Messgenauigkeit dauerhaft
beeinträchtigen.
Die vorgeschriebene Strömungsrichtung ist am Messkopf durch einen Pfeil markiert.
Strömungsmesssonden sind 'Freistrahl-geeicht', d.h. der Durchmesser des zu messenden Strömungskanales muss mindestens 5 mal den Durchmesser des Strömungsmesskopfes haben (= ca. 5 cm, sonst Messfehler bis zu 40%!).
Beachten sie bei der Auswertung der Messergebnisse auch, dass in einem Kanal die Strömungsgeschwindigkeit in der Mitte
eines Kanals höher ist als am Rand. Zur Berechnung des Luftdurchsatzes anhand der Strömungsgeschwindigkeit gibt es
entsprechende Tabellen.
Mittelungsverfahren zur Strömungsmessung:
Bei Messungen von Strömungen treten meist erhebliche Messwertschwankungen auf. Um einen stabilen Messwert anzeigen
zu können sind zwei Mittelungsverfahren integriert:
Laufende Mittelung (Continuous Averaging)
Der angezeigte Mittelwert wird aus den letzten Messungen über den Zeitraum der eingestellten Mittelungszeit berechnet und
angezeigt. Nach dem Einschalten wird die verbleibende Zeit bis zum vollständigen Ablauf der Mittelungszeit in der unteren
Displayzeile dargestellt. Die gespeicherten Min- und Max-Werte beziehen sich auf den kleinsten bzw. größten angezeigten
Mittelwert.
Mittelung auf Tastendruck (Average Hold)
Wenn das GMH 3330 eingeschaltet wird beginnt das Gerät über die Dauer der Mittelungszeit den Mittelwert der Strömungsmessung zu bilden. Während der Messung wird der aktuelle Messwert in der oberen Displayzeile dargestellt, in der unteren
Displayzeile wird die noch verbleibende Messdauer angezeigt. Nach dem Abschluss der Messung wird der Mittelwert
angezeigt und das Gerät geht in den HOLD-Modus. Die gespeicherten Min- und Max-Werte beziehen sich auf den kleinsten
bzw. größten Messwert während der Feststellung des Mittelwertes.
Zum Starten einer neuen Messung muss die Taste "Store" (Taste 6) gedrückt werden.
Zusätzlich mit beliebigen NiCr-Ni-Temperaturfühler an T2:
Temperatur T2
Mit dem Temperaturkanal T2 kann zum Beispiel die Temperatur des Mediums gemessen werden. Es wird der ungemittelte
Messwert angezeigt.
H40.0.01.6B-07 Seite 7 von 10
Die serielle Schnittstelle
Mit Hilfe der seriellen Schnittstelle und einem passenden galvanisch getrennten Schnittstellenadapter (GRS3100, GRS3105
oder USB3100) können sämtliche Mess- und Einstellungsdaten des Gerätes gelesen und zum Teil verändert werden.
Um Fehlübertragungen zu vermeiden, ist die Übertragung durch aufwendige Sicherheitsmechanismen geschützt.
Zum Datenverkehr stehen folgende Standard-Softwarepakete zur Verfügung:
-EBS9M 9-Kanal-Software zum Anzeigen des Messwertes (Kanal 1) und der Temperatur (Kanal 2)
-EASYCONTROL: Universal Mehrkanal Software (EASYBUS-, RS485-, bzw. GMH3000- Betrieb möglich) zur
Echtzeitaufzeichnung und -darstellung von Messdaten im ACCESS®-Datenbankformat
Zur Entwicklung Ihrer eigenen Software steht ein GMH3000-Entwicklerpaket zu Verfügung, dieses enthält:
-eine universell verwendbare 32bit-Windows- Funktionsbibliothek ('GMH3000.DLL') mit Dokumentation, die von allen
'ernstzunehmenden' Programmiersprachen eingebunden werden kann.
- Programmbeispiele Visual Basic 4.0, Testpoint (Keithley Windows Messsoftware)
Unterstützte Schnittstellenfunktionen
Kanal
1 2 3 4 5 6
DLL-
Code
Name/Funktion
x x x x x x 0 Istwert lesen
x x x x x x 3 Systemstatus lesen
x 12 ID-Nr lesen
x x x x x x 199 Anzeige Meßart lesen
x x x x x x 200 Anzeige Min lesen
x x x x x x 201 Anzeige Max lesen
x x x x x x 202 Anzeige Einheit lesen
x x x x x x 204 Anzeige Dezimalpunkt lesen
x 208 Kanalzahl lesen
x x 216 Offset lesen
x 218 Corr-Faktor lesen (1000..1200)
x 240 Sensormodul rücksetzen
x 254 Programmkennung lesen
Bei TFS 0100:
Kanal 1: rel Luftfeuchtigkeit
Kanal 2: Temperatur T1
Kanal 3: Temperatur T2
Kanal 4: Taupunkttemperatur Td
Kanal 5: Taupunktabstand ∆Td
Kanal 6: Enthalpie h
Bei STS 005 / STS 020
Kanal 1: Strömungsgeschwindigkeit
Kanal 3: Temperatur T2
Kanal 2, 4, 5, 6: werden nicht unterstützt. (Bei Anfrage NoAck bzw. ein entsprechender Fehlercode)
Bei NiCr-Ni (ohne TFS../STS..)
Kanal 3: Temperatur T2
Kanal 1, 2, 4, 5, 6: werden nicht unterstützt. (Bei Anfrage NoAck bzw. ein entsprechender Fehlercode)
Funktionen wie ID-Nr. lesen, Kanal lesen, etc. erfolgen weiterhin über Kanal 1.
H40.0.01.6B-07 Seite 8 von 10
Kalibration der rel. Luftfeuchtigkeitsmessung mit TFS 0100
Aufgrund der natürliche Alterung des Polymer-Feuchtesensors des TFS 0100 wird empfohlen die Sonde mindestens jährlich neu
abzugleichen, damit eine optimale Messgenauigkeit gewährleistet werden kann. Für einen genauen Neuabgleich mit
Linearitätskontrolle kann hierzu das Gerät zum Hersteller eingesandt werden. Für eine 2-Punkt-Vor-Ort Kalibration ist eine entsprechende Kalibrationsfunktion integriert:
Kalibration mit den Kalibriervorrichtungen GFN xx
Für die automatische Puffererkennung sind folgende Feuchte-Normale zugelassen:
Name r.LF. bei 20°C Kalibriervorrichtung
KNO3 93% ---
NaCl 76% GFN 76
MgCl2 33% GFN 33
Silica-Gel 0% ---
Hinweis: Die automatische Temperaturkompensation bei der Kalibration
Die rel. Luftfeuchtigkeit, die sich in den Kalibriervorrichtungen einstellt ist zum Teil stark temperaturabhängig. Beim Kalibrieren mit
den vorgegebenen Kalibriervorrichtungen und der automatischen Erkennung wird diese Abhängigkeit automatisch kompensiert.
Werden Kalibrierwerte manuell eingegeben, ist darauf zu achten, dass jeweils die Werte bei der entsprechenden Temperatur
eingegeben werden.
Durchführung der Kalibration
Start der Kalibration: "CAL" (Taste 3) 2 sek lang gedrückt halten. (>10 sek: Wiederherstellen der Werkskalibration)
In der Anzeige erscheint die Aufforderung zum Messen des ersten Feuchtewertes. Die Kalibration kann mit "Set" (Taste 4) jederzeit
abgebrochen werden. In diesem Fall bleibt die vorhergehende Kalibration gültig.
Die nebenstehend genannten Kalibriervorrichtungen GFN XX sind auf die
Anwendung mit den TFS 0100 optimiert. Um möglichst genaue
Kalibrationen zu erhalten, wird empfohlen nur diese Feuchte-Normale zu
verwenden. Die genaue Verwendung und Behandlung entnehmen Sie bitte
den zugehörigen Bedienungsanleitungen.
1) Auswahl automatische Erkennung / manuelle Eingabe
Durch kurzes Drücken auf "CAL" (Taste 3) wird zwischen den verschiedenen Möglichkeiten gewechselt:
CAL
r.H.
AL Logg
m/s
automatische Erkennung (zul. Feuchte-Normale s.o.)
Die Anzeige wechselt zwischen den zulässigen Normalen.
Td T2Td
kJ/kg
AL Logg
kJ/kg
∆
∆
CAL
T1Corr
r.H.
m/s
manuelle Eingabe
Sollen andere Feuchte-Werte verwendet werden, als in der automatischen Erkennung
max
2
min
Td T2Td
T1Corr
5
vorgesehen sind, können Sie hier eingegeben werden:
0 ... 100.0 %: Eingabebereich für rel. Luftfeuchtigkeit.
(bitte Hinweis 'Die automatische Temperaturkompensation bei der Kalibration' beachten)
2) Kalibrierpunkt 1
CAL
r.H.
AL Logg
kJ/kg
m/s
%
Stecken Sie die Sonde in die entsprechend vorbereitete Kalibriervorrichtung.
- Wechselt die Anzeige bei der autom. Erkennung zwischen einzelnen Werten, so wurde noch kein gültiger
Wert erkannt (zul. Abweichung des gemessenen Feuchtewertes von der Werkseinstellung: ca. 10%).
- Bei manueller Eingabe geben Sie hier bitte den entsprechenden Wert ein.
Wenn die Anzeige nicht mehr blinkt und nicht mehr wechselt, ist der Wert stabil und kann mit "Store" (Taste 6)
Td T2Td
∆
übernommen werden. Danach wird der nächste Kalibrationsschritt angezeigt.
T1Corr
3) Kalibrierpunkt 2
CAL
r.H.
AL Logg
kJ/kg
Treten während des Kalibrationsvorganges Fehlermeldungen auf so wird die alte Kalibration wieder hergestellt, die neuen
Kalibrationsdaten werden verworfen. Siehe "Fehler- und Systemmeldungen bei der TFS0100-Kalibration"
m/s
%
Stecken Sie die Sonde in die entsprechend vorbereitete Kalibriervorrichtung mit dem zweiten Feuchtewert.
Voraussetzung: Hatte der erste Wert weniger als 50%, muss dieser Wert über 50% liegen bzw. umgekehrt.
Ansonsten gleiche Vorgehensweise wie bei Kalibrierpunkt 1. Wenn die Anzeige nicht mehr blinkt und
wechselt, kann der Messwert mit "Store" (Taste 6) übernommen werden, die Kalibration ist beendet.
Td T2Td
∆
T1Corr
H40.0.01.6B-07 Seite 9 von 10
Meldungen beim Gerätestart
Das Gerät zeigt nach dem Einschalten abhängig von den Einstellungen und den angesteckten Sensoren eine Reihe von
Meldungen an. Für nähere Informationen zu den Anzeigen lesen sie bitte bei "Konfiguration des Gerätes" nach.
(Hinweis: Diese Meldungsanzeige kann nach dem Segmenttest durch Drücken einer Taste abgebrochen werden)
Meldung (Anzeige) Anmerkung
- Segmenttest (8888 und alle Sonderzeichen/Pfeile)
- erkannter Sensor (tFS 0100, StS 005 oder StS020)
- Temperaturoffset des TFS-Sensors (Anzeige siehe Seite 4) (nur mit TFS0100 und eingest. Offs-Wert <> off)
- Strömungs-Mittelungsverfahren (AVG Hold oder AVG Cont) (nur mit STS...)
- Strömungs-Mittelungszeit (Anzeige siehe Seite 4) (nur mit STS...)
- Temperaturoffset für NiCr-Ni-Fühler (Anzeige siehe Seite 4) (nur bei eingestelltem Offs-Wert <> off)
- Anzeigekorrektur für NiCr-Ni-Fühler (Anzeige siehe Seite 4) (nur bei eingestelltem Corr-Wert <> off)

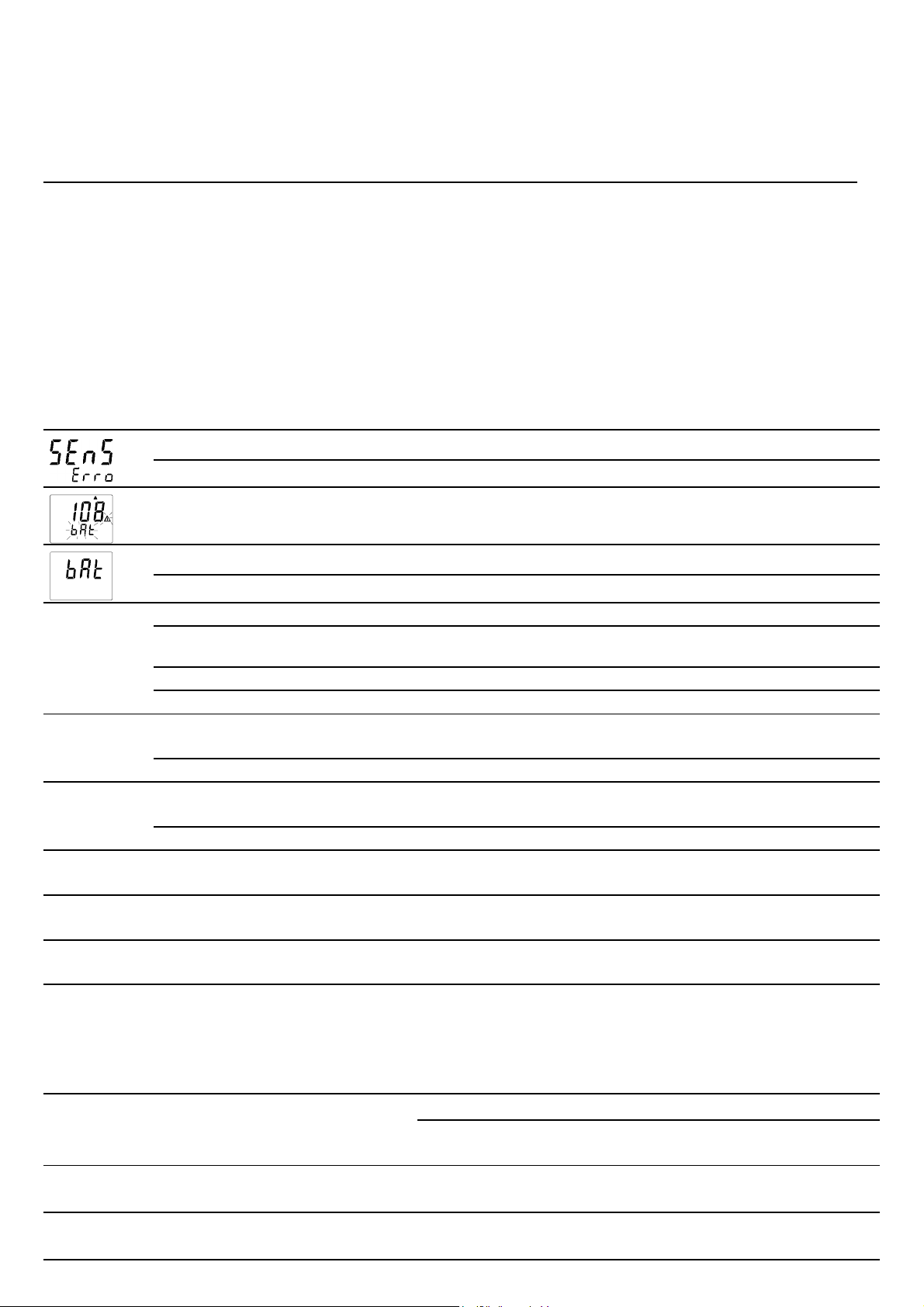

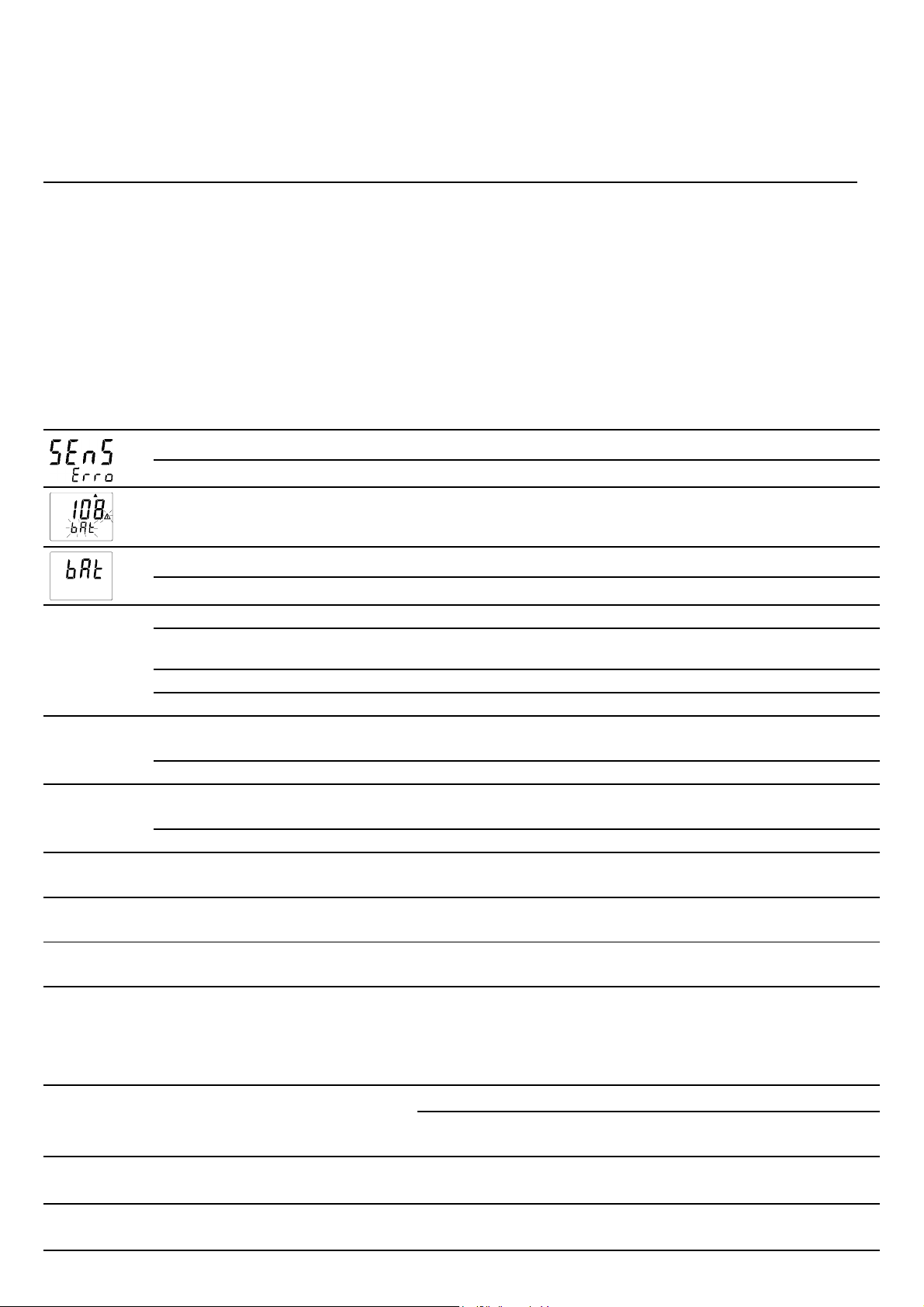

Fehler- und Systemmeldungen
Anzeige Bedeutung Abhilfe
keine Sonde / Fühler vorhanden Sonde / Fühler anstecken
Fehler in Sonde / Fühler Sonde / Fühler defekt -> zur Reparatur einschicken
keine Anzeige
bzw.
wirre Zeichen
Err.1
Err.2
Err.7
Err.9
Er.11
Batteriespannung schwach, Funktion neue Batterie einsetzen
ist nur noch kurze Zeit gewährleistet
Batteriespannung schwach neue Batterie einsetzen
Bei Netzbetrieb: falsche Spannung Netzteil austauschen, falls weiterhin Fehler: Gerät defekt
Batteriespannung zu schwach neue Batterie einsetzen
Bei Netzbetrieb: Netzteil defekt
oder falsche Spannung/Polung Netzteil überprüfen/austauschen
Systemfehler Abklemmen der Batterie bzw. des Netzteils, kurz warten, anstecken
Gerät ist defekt zur Reparatur einschicken
Messbereich überschritten Überprüfen: können Werte außerhalb der spezifizierten
Messbereiche auftreten? -> Messwert ist zu hoch
Fühler/Kabel defekt -> austauschen
Messbereich unterschritten Überprüfen: können Werte außerhalb der spezifizierten
Messbereiche auftreten? -> Messwert ist zu niedrig
Fühler/Kabel defekt -> austauschen
Fehler im Gerät erneut einschalten: wenn der Fehler bestehen bleibt, ist das Gerät
defekt, -> zur Reparatur einschicken
Sonde / Fühler nicht vorhanden entsprechende Sonde / Fühler anstecken
bzw. Fehler in Sonde / Fühler Sonde / Fühler defekt -> zur Reparatur einschicken
Wert konnte nicht berechnet werden Eine Messgröße, die zur Berechnung nötig ist, ist nicht vorhanden
(kein Sensor) oder fehlerhaft (Überlauf/Unterlauf)
Fehler- und Systemmeldungen bei der TFS0100-Kalibration
Anzeige Bedeutung Abhilfe
Cal
Err.1
Abweichung zu groß (Nullpunkt)
Cal Differenz Punkt1-Punkt2 zu klein Bei manueller Einstellung muss Differenz mindestens 40%
Err.2 betragen, wählen Sie entsprechende Werte
Cal Temperatur falsch Eine Kalibration ist nur im Temperaturbereich von 5 ... 40°C zulässig
Err.3
War Feuchte-Normal korrekt?
nein -> Die Sonde liegt außerhalb der zulässigen Toleranz und sollte
zum Neuabgleich eingesandt werden.
Technische Daten
Messbereiche mit Sonde TFS 0100 E:
Feuchte 0,0 ... 100,0 % relative Luftfeuchtigkeit (Auflösung 0.1 %r.F.)
Raumtemperatur -40.0 ... +120.0 °C (0.0...60.0°C mit TFS0100) (Auflösung 0.1 °C / 0.1 °F)
Oberflächentemperatur -80.0 ... +250.0 °C (Auflösung 0.1 °C / 0.1 °F)
Berechnete Größen:
- Taupunkttemperatur -40.0 ... +70.0 °C (Auflösung 0.1 °C / 0.1 °F)
- Taupunktabstand -200.0 ... +290 °C (Auflösung 0.1 °C / 0.1 °F)
- Enthalpie 0 ... 250 kJ/kg (Auflösung 0.1 kJ/kg)
Messbereiche mit Sonde STS 005 bzw. STS 020
Strömungsgeschwindigkeit je nach Sonde (Auflösung 0.01 m/s)
Temperatur -80.0 ... +250.0 °C (Auflösung 0.1 °C / 0.1 °F)
Genauigkeiten Gerät (± 1Digit) (bei Nenntemperatur)
rel. Luftfeuchtigkeit: ± 0.1%
Raumtemperatur T1 ± 0.2%
Oberflächentemperatur T2 ± 0.5% v.M. ± 0.5°C
Strömungsgeschwindigkeit ± 0.1%
Oberflächentemperatureingang T2 (NiCr-Ni, Typ "K"):
Vergleichsstelle ± 0,5°C
Temperaturdrift 0,01%/K
H40.0.01.6B-07 Seite 10 von 10
Mittelwertbildung für Strömungsgeschwindigkeit:
Mittelungszeit 1 .. 30 Sekunden
Nenntemperatur 25°C
Arbeitstemperatur -25 bis +50°C
Relative Feuchte 0 bis 95%r.F. (nicht betauend)
Lagertemperatur -25 bis +70°C
Gehäuseabmessungen 142 x 71 x 26 mm (L x B x H)
Gehäuse aus schlagfestem ABS, Folientastatur, Klarsichtscheibe. Frontseitig IP65, integrierter
Aufstell-/Aufhängebügel
Gewicht ca. 160 g
Schnittstelle serielle Schnittstelle (3.5 mm Klinkenbuchse), über galv. getrennten Schnittstellenwandler
GRS3100, GRS3105 oder USB3100 (siehe Zubehör) direkt an die RS232- bzw. USB-Schnittstelle eines PC anschließbar.
Stromversorgung 9V-Batterie, Type IEC 6F22 (im Lieferumfang) sowie zusätzliche Netzgerätebuchse (1.9 mm
Innenstiftdurchmesser) für externe 10.5 - 12V Gleichspannungsversorgung.
_
+
(passendes Netzgerät: GNG10/3000)
Stromaufnahme ca. 2.5 mA (inkl. TFS0100)
Anzeige 2 vierstellige LCD-Anzeigen (12.4mm bzw. 7mm hoch) für Messwerte, bzw. für Min-, Max-Wert,
Holdfunktion etc. sowie weitere Hinweispfeile.
Bedienelemente insgesamt 6 Folientaster für Ein-/Aus-Schalter, Auswahl des Messbereiches, Min- und Max-
Wert-Speicher, Hold-Funktion, usw.
Min-/Max-Wertspeicher Maximal- und der Minimalwert werden jede Messung gespeichert.
Holdfunktion Auf Tastendruck werden die aktuellen Werte der Messungen gespeichert.
Automatik-Off-Funktion Gerät schaltet sich, wenn für die Dauer der Abschaltverzögerung keine Taste gedrückt, bzw.
keine Schnittstellenkommunikation vorgenommen wurde, automatisch ab. Die Abschaltverzögerung ist frei einstellbar zwischen 1-120 min oder ganz ausschaltbar. (Lieferzustand: 10 min.)
EMV: Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates
zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit (2004/108/EG) festgelegt sind. Zusätzlicher Fehler: <1%
Entsorgungshinweise:
Das Gerät darf nicht über die Restmülltonne entsorgt werden! Soll das Gerät entsorgt werden, senden Sie dieses direkt an
uns (ausreichend frankiert). Wir entsorgen das Gerät sachgerecht und umweltschonend.
H40.0.01.6C-07 page 1 of 10
Operating Manual
GMH 3330
Hand-held Measuring Device
for Atmospheric Humidity, Temperature, Dew
Point, Dew Point Distance, Enthalpy and
Flow Speed
as of Version 2.9
GREISINGER electronic GmbH
Fon: 0049 9402 / 9383-0
D - 93128 Regenstauf, Hans-Sachs-Straße 26
Fax: 0049 9402 / 9383-33
H40.0.01.6C-07 page 2 of 10
How to Operate and Maintain Device:
a.) When to replace battery:
!
and ´bAt´ are shown in the lower display the battery has been used up and needs to be replaced. The device will, however,
If
operate correctly for a certain time.
If ´bAt´is shown in the upper display the voltage is too low to operate the device; the battery has been completely used up.
Please note: The battery has to be taken out, when storing device above 50°C.
We recommend to take out battery if device is not used for a longer period of time.
b) Treat device and sensor carefully. Use only in accordance with above specification. (do not throw, hit against etc.).
Protect plug and socket from soiling.
Only use the specified sensors (p.r.t. ´connections´). Connecting the instrument to others, may damaged the instrument and the
probe.
c) Switch off instrument to change sensors.
d) When connecting the TFS or STS - probe the connector may not lock correctly. In such case take the plug not at the casing but at
the buckling protection at the end of the plug. If plug is entered correctly, it will slide in smoothly.
e) To disconnect sensor/probe, the interface or the power supply device do not pull at the cable but at the plug.
f)
Mains operation:
When using a power supply device please note that operating voltage has to be 10.5 to 12 V DC.
Do not apply overvoltage!! Cheap 12V-power supply devices often have excessive no-load voltage. We, therefore, recommend
using regulated voltage power supply devices. Trouble-free operation is guaranteed by our power supply GNG10/3000.
Prior to connecting the plug power supply device with the mains supply make sure that the operating voltage stated at the power
supply device is identical to the mains voltage.
Safety Requirements:
This device has been designed and tested in accordance with the safety regulations for electronic devices.
However, its trouble-free operation and reliability cannot be guaranteed unless the standard safety measures and special
safety advises given in this manual will be adhered to when using the device.
1. Trouble-free operation and reliability of the device can only be guaranteed if the device is not subjected to any other climatic
conditions than those stated under "Specification".
2. If the device is transported from a cold to a warm environment condensation may cause in a failure of the function. In such a
case make sure the device temperature has adjusted to the ambient temperature before trying a new start-up.
3. If device is to be connected to other devices (e.g. via serial interface) the circuitry has to be designed most carefully. Internal
connection in third party devices (e.g. connection GND and earth) may result in not-permissible voltages impairing or destroying
the device or another device connected.
Warning: If device is operated with a defective mains power supply (short circuit from mains voltage to output voltage) this may
result in hazardous voltages at the device (e.g. sensor socket at interface).
4. If there is a risk whatsoever involved in running it, the device has to be switched off immediately and to be marked accordingly to
avoid re-starting.
Operator safety may be a risk if:
- there is visible damage to the device
- the device is not working as specified
- the device has been stored under unsuitable conditions for a longer time.
In case of doubt, please return device to manufacturer for repair or maintenance.
Warning: Do not use these product as safety or emergency stop devices, or in any other appli-cation where failure of the product
5.
could result in personal injury or material damage.
Failure to comply with these instructions could result in death or serious injury and material damage.
Connections
Interface: Connection for electr. isolated interface adapter
1
(accessories: GRS 3100)
Connection for meas. probes: the following sensor types can
2
be connected:
-TFS 0100 (atmospheric humidity and temperature T1)
-STS 020 (flow speed air, 0.55..20.00m/s)
-STS 005 (flow speed water, 0.05..5.00m/s)
321
The mains socket is located at the left side of the measuring instrument.
Temperature input T2: Connection for NiCr-Ni-temperature
3
probe (type K) for surface temperature measurements etc.
Anschluß für NiCr-Ni Temperaturfühler (Typ K)
Displays
H40.0.01.6C-07 page 3 of 10
1
2
AL Logg
kJ/kg
Corr
1
CAL
Td
Td
∆
m/s
T2
r.H.
%
°C
T1
Depending on the measuring probes/sensors connected the following
measuring results can be displayed:
-TFS 0100:
Use the "Set"-key (key 4) to change over between the measuring results in
the secondary display.
-STS 005 and/or STS 020:
Main display
Main display r.H .: relative atmospheric humidity in %
Secondary display T1: temperature of the TFS 0100
Td: dew point temperature of air
kJ/kg:enthalpy
T2: surface temperature
∆∆
∆Td: dew point ratio = T2 - Td
∆∆
Main display m/s.: flow speed
Secondary display t.AVG: time left till average flow value in
with temperature probe at T2 as soon as the average time has been reached:
Secondary display T2: temperature
2
with surface temperature probe at T2:
Secondary display
seconds will be displayed
Special display - elements:
2
AL Logg
MAX
MIN HLD
CAL
m/s
r.H.
%
°C
1
Corr
∆
T2
T1
Td
Td
kJ/kg
4
Pushbuttons
1
ON
OFF max
123
Set
Menu Quit
456
2 3
CAL
Storemin
54
Min/Max/Hold: shows if a min., max.or hold value is
1
displayed in either the main or the secondary display.
CAL-arrow: indicates that a humidity calibration is carried out
2
at the moment.
3
On/off key (for infos about the device messages at the startup please refer to page 11)
1
min/max when taking measurements:
2
press shortly: min. or max. measuring value will be displayed
press for 1 sec.: the value shown will be deleted
up/down for configuration:
to enter values, and/or change settings
CAL: (for TFS 0100-measuring probe only)
3
press for 2 sec.: humidity calibration will be started
press for more than 10 sec.: reset of humidity calibration to factory
Set/Menu:
press (Set) shortly: display changes between: T1,T2,Td,∆Td,kJ/kg
4
press (Menu) for 2 sec.: configuration will be activated
Store/Quit:
Measurement: Hold current measuring value ('HLD' in display)
5
Set/Menu: Acknowledge setting, return to measuring.
Warning triangle: indicates a low battery
3
Corr-arrow: indicates active status of correction factor (Corr)
or zero displacement (Offset) of the temperature channel
4
displayed.
calibration
(if existing)
for flow measurements in the 'AVGHold' mode:
start new measurement
H40.0.01.6C-07 page 4 of 10
Device Configuration
For configuration of the device press "Set"-key (key 4) for 2 seconds.
Choose between the individual values that can be set by pressing the "Set"-key (key 4) again.
The individual values are changed by pressing the keys "5" (key 2) or "6" (key 5).
Use key "Store" (key 6) to leave configuration and to store settings.
Any items referring either to measurements using flow or humidity sensor will only be displayed if the relevant measuring
sensor has been connected.
'AVG': Selection of Averaging Proceedings for Flow Measurement (only STS005/020)
Logg
CAL
m/s
AL
r.H.
max
2
Cont: continuous averaging - the average value calculated from the measurings
conducted during the averaging period will be displayed.
Corr
kJ/kg
min
TdT2Td
∆
T1
5
Hold: press key for averaging - flow measurements will be taken during the
averaging period, then the average value will be calculated and displayed till
the next flow measurement is started.
't.AVG': Setting of Averaging Period (only STS005/020)
Logg
CAL
m/s
AL
r.H.
max
2
1 .. 30: Time for averaging (in seconds) during flow measuring
min
Corr
kJ/kg
TdT2Td
∆
T1
5
'Unit t': Selection of Temperature Unit °C /°F
CAL
r.H.
AL Logg
kJ/kg
m/s
max
2
°C
Td T2Td
∆
T1Corr
min
5
°C: All temperature values in degrees Celsius
°F: All temperature values in degrees Fahrenheit
'Offset T1': Zero Displacement of Sensor Temperature T1
CAL
r.H.
AL Logg
kJ/kg
m/s
max
2
°C
Td T2Td
∆
T1Corr
min
5
-10.0°C...10.0°C The zero point of the measurement achieved at T1 will be displaced
and/or by this value set.
-18.0°F...18.0°F:
off: Zero displacement for T1 has been deactivated. (=0.0°)
(only TFS0100)
'Offset T2': Zero Displacement of Temperature T2
CAL
r.H.
AL Logg
kJ/kg
A zero displacement can be carried out for each of the two temperature channels T1 (TFS0100 only) and T2:
Temperature displayed = temperature measured - Offset
Standard setting: 'off' = 0.0°, i.e. no zero displacement will be carried out. The zero displacement is mainly used to
compensate for sensor deviations. Unless 'off' has been set, this value will be shown shortly after the device has been
switched on. During operation it will be identified by the Corr-arrow in the display.
m/s
-10.0°C...10.0°C The zero point of the measurement achieved at T2 will be displaced
max
2
°C
Td T2Td
∆
T1Corr
min
5
and/or by this value set.
-18.0°F...18.0°F:
off: Zero displacement for T2 has been deactivated. (=0.0°)
H40.0.01.6C-07 page 5 of 10
Corr T2': Selection of Display Correction Factor for Temperature T2
CAL
r.H.
AL Logg
kJ/kg
m/s
1.001 .. 1.200: The temperature value (referring to 0°C or 32°F) will be mutiplied by this
max
2
min
Td T2Td
∆
T1Corr
5
factor.
off: Factor deactivated (=1.000)
This factor is used to compensate for losses of transfer in case of surface measurements, occurring if the object to be
measured is extremely hot but will be cooled by lower ambient temperatures. The same can be true for sensors with a large
mass. Unless 'off' is set, this value will be displayed shortly after the device is switched on; during operation it will be
identified my means of the Corr-arrow in the display
temperature displayed[°C] = temperature measured[°C] * Corr
or temperature displayed[°F] = (temperature measured[°F]-32°F) * Corr + 32°F
Standard setting: 'off' =1.000
'Power.off': Selection of Power-Off Delay
CAL
r.H.
AL Logg
kJ/kg
m/s
1...120: Power-off delay in minutes. Device will be automatically switched off as soon
max
2
min
Td T2Td
∆
T1Corr
5
as this time has elapsed if no key is pressed/no interface communication takes
place.
off: automatic power-off function deactivated (continuous operation, e.g. in case of
mains operation)
'Address': Selection of Base Address
Logg
AL
kJ/kg
Using the interface converter GRS3105 it is possible to connect several instruments to a single interface. As a precondition
the base addresses of all devices must not be identical. In case several devices will be connected via one interface make
sure to configurate the base addresses accordingly.
m/s
CAL
r.H.
01, 11, 21, ..., 91: Base address for interface comunication.
max
2
min
∆
Td T2Td
T1Corr
5
Channel 1 will be addressed by the base address set, channels 2
and 3 will have the following addresses.
(Example: base address 21 - channel 1 = 21, channel 2 = 22, channel 3 = 23)
Measurements Using the Combination Measuring Sensor TFS0100
The TFS0100 has been especially designed to carry out measurements of ambient temperature. All TFS0100-probes are
interchangeable without recalibration being required. The scope of supply includes one sensor to measure relative
atmospheric humidity and another one to measure the ambient temperature T1.
rel. humidity r.H. [%]
relative humidity measured in the tip of the probe. Resolution 0,1%.
Ambient temperature T1
temperature measured in the tip of the probe. Resolution 0,1°C or 0,1°F.
Other values on display will be calculated by the measuring device (acc. to Mollier diagram).
Dew point temperature Td
Cold air cannot absorb as much steam as warm air. This means that the relative humidity increases as the temperature
decreases. If 100% have been reached, the air is saturated with steam; another decrease in temperature results in part of
the steam condensing to water, becoming visible as fog or precipitation (dew).
The dew point temperature indicates at which temperature a 100% saturation would be reached and as of when "dew" can
be expected.
Enthalpy h [kJ/kg]
Enthalpy refers to the energy content of air. This value always refers to dry air at 0° C. I.e. the energy content of air with a
relative humidity of 0% and 0°C is 0kJ/kg. The warmer the air the higher the relative humidity, the higher the energy content.
Therefore, more energy is required to heat up humid air than dry air.
All humidity and temperature values calculated from the measuring values refer to a standard atmospheric
pressure of 1013 mbar. For measuring atmospheric air, the deviations do not have to be taken into account.
When taking measurements in pressure vessels or under similar conditions, the values have to be
corrected in accordance with a suitable correction table.
H40.0.01.6C-07 page 6 of 10
Additional Measurements with NiCr-Ni-Surface Probe at T2:
Surface temperature T2
The second temperature channel can amongst other things be used to take measurements of surface temperatures
Dew point distance
This measurement refers to measurements of T1, T2 and relative atmospheric humidity.
The combination sensor is used to measure the ambient air, whose condition is iused to calculate the dew point Td. The
surface sensor is used to measure surfaces within this ambient air, with ∆Td stating the temperature difference between
those measurements and the dew point.
Example: measuring the ambient temperature results in a Td of 5°C. As long as the surface-temperature (T2) of a window
exceeds 5°C (∆Td > 0°C) the surface won´t sweat! When T2 falls below 5°C, (∆Td < 0°C) it will sweat.
Other examples for application: detection of 'humid corners', monitoring of heat exchangers, weather forecast etc..
∆∆
∆Td
∆∆
Measurements Using the Flow Measuring Probes STS005 a. STS020
Two types of measuring probes are available for flow speed measurements:
Please note: -use STS 005 to measure water flow
-use STS 020 to measure air flow
Incorrect use will result in incorrect measurements!
Please observe max. measuring ranges for flow measurements!
-STS 005: 0.05 ... 5.00 m/s (water)
-STS 020: 0.55 ... 20.00 m/s (air)
Higher speeds may destroy the measuring head or may, at least, permanently influence measuring accuracy.
An arrow on the measuring head indicates the required flow direction.
Flow measuring probes are 'free-jet calibrated', i.e. the diameter of the flow channel has to be 5 times bigger than the
diameter of the flow measuring head (= approx. 5 cm, otherwise measuring errors up to 40%).
When evaluating the measuring results please also note that in a channel the flow speed is usually higher in the middle of
the channel than at its edges. Therefore, use appropriate tables to calculate air flow by means of flow speed.
Averaging for Flow Measurements:
When taking flow measurements fluctuations tend to be quite high. To be able to display a stable measuring value two
averaging functions have been integrated in the instrument.
Continuous Averaging
The average value displayed has been calculated from the past few measurements conducted during the averaging time set.
After the instrument has been switched on the time remaining till expiration of the averaging time will be displayed at the
bottom line of the display. The min. and max. values memorized refer to the minimum and/or maximum average value
displayed.
Average Hold
As soon as the GMH3330 instrument has been switched on the device starts calculating the average flow value during the
averaging time. During measuring the current measuring value will be shown in the top line of the display while the bottom
line shows the remaining measuring time. As soon as measurements have been completed the average value will be
displayed and the device will switch to the HOLD mode. The min. and max. values memorized refer to the minimum and/or
maximum measuring value established during averaging.
To start a new measuring series press the key "Store" (key 6).
Additional Measurements with any NiCr-Ni-Temperature Probe at T2:
Use temperature channel T2 to take measurements of medium temperature, for example. The value shown ist not an average
value.
H40.0.01.6C-07 page 7 of 10
The Serial Interface
All measuring and setting data of the device can be read and/or changed by means of the serial interface and a suitable
electrically isolated interface adapter (GRS3100, GRS3105 or USB3100).
In order to avoid transmission errors, there are several security checks implemented.
The following standard software packages are available for data transfer:
-EBS9M 9-channel software to display the humidity (channel 1), the temperature. (channel 2, 3), ...
-EASYCONTROL: Universal multi-channel software (EASYBUS-, RS485-, or GMH3000- operation possible)
for real-time recording and presentation of measuring data in the ACCESS®-data base format.
In case you want to develop your own software we offer a GMH3000-development package including
- a universally applicable 32 bit Windows functions library ('GMH3000.DLL') with documentation that can be used by the
most programming languages.
- Programming examples Visual Basic 4.0, Testpoint (Keithley Windows measuring software)
The following interface functions will be supported:
Channel
1 2 3 4 5 6
DLL-
Code
Name/function
x x x x x x 0 Read nominal value
x x x x x x 3 Read system status
x 12 Read ID number
x x x x x x 199 Read meas. type in display
x x x x x x 200 Read min. display range
x x x x x x 201 Read max. display range
x x x x x x 202 Read unit of display
x x x x x x 204 Read decimal point of display
x 208 Read channel count
x x 216 Read offset correction
x 218 Read corr. factor (1000..1200)
x 240 Reset unit
x 254 Read programm identification
For TFS 0100:
Channel 1: rel atmospheric humidity
Channel 2: temperature T1
Channel 3: temperature T2
Channel 4: dew point temperature Td
Channel 5: dew point distance ∆Td
Channel 6: enthalpy h
For STS 005 / STS 020
Channel 1: flow speed
Channel 3: temperature T2
Channel 2, 4, 5, 6: not supported.
For NiCr-Ni (without TFS../STS..)
Channel 3: temperature T2
Channel 1, 2, 4, 5, 6: not supported.
functions as "Read ID number", "Read channel count" still works with channel 1.
H40.0.01.6C-07 page 8 of 10
How to Calibrate Meas. of Rel. Humidity Using TFS 0100
Due to the natural aging process of the polymer humidity sensor we recommend to calibrate the sensor at least once a year to
ensure optimum measuring accuracy. For optimum recalibration and linearity check, please return device to manufacturer. Use
integrated calibration function for 2-point on-site calibration.
How to calibrate sensor with the calibration device GFN xx
The following humidity variables are acceptable for the automatic buffer detection.
Name RH at 20°C Calibration device
KNO3 93% ---
NaCl 76% GFN 76
MgCl2 33% GFN 33
The calibration device GFN XX have been optimized for application with
TFS 0100. To ensure highly accurate calibration, we recommend to use
these humidity variables only. For more detailed information please refer
to the relevant operating manual.
Silica-Gel 0% ---
Please note: Automatic temperature compensation during calibration
The rel. humidity to be found in the calibration equipment is quite often highly dependent on temperature. This dependance is
automatically compensated for when calibrating with the integrated calibration equipment and automatic detection. In case you
want to enter calibration values manually, make sure to enter the respective temperature with the values.
How to carry out calibration
Start calibration: press "CAL" (key 3) for 2 sec. (after more than 10 sec. the factory calibration will be set)
The display prompts you to measure the first humidity value. Use "Set"-key (key 4) to stop calibration whenever you want to. In such
a case the last calibration before thies one will be used.
1) Selection automatic detection / manual input
Press "CAL"-key (key 3) for a short time to switch over between the various possibilities existing:
CAL
r.H.
AL Logg
m/s
automatic detection (acceptable humidity variables see above)
Display will switch over between the acceptable variables.
Td T2Td
kJ/kg
AL Logg
kJ/kg
∆
∆
CAL
T1Corr
r.H.
m/s
Td T2Td
manuel input
max
2
min
T1Corr
5
2) Calibration point 1
CAL
r.H.
AL Logg
m/s
Put sensor in suitable calibration equipment.
%
- As long as the individual values in the display for the automatic detection keep changing, a valid value could
not be detected (humidity value measured may deviate from value set by manufacturer by approx. 10%).
- In case of manual input, enter value here.
As soon as the display stops blinking and changing between values, a stable value has been detected and
kJ/kg
Td T2Td
∆
can be taken over by means of the "Store"-key (key 6). Then the next calibration step will be displayed.
T1Corr
3) Calibration point 2
CAL
r.H.
AL Logg
kJ/kg
m/s
%
Put sensor into suitable calibration equipment prepared for the second humidity value.
Precondition: If the first value was below 50%, this value has to be over 50% or vice versa. Otherwise proceed
as above. As soon as the display stops blinking and changing between values, the measuring value can be
taken over by means of the "Store"-key (key 6) and the calibration has been completed.
Td T2Td
∆
T1Corr
If you want to use other humidity values than those provided in the automatic detection, please
enter them here.
0 ... 100.0 %: input range for rel. atmospheric humidity.
(please note Watch out for 'Automatic temperature compensation during calibration')
If error messages are displayed when calibrating the instrument, the old calibration keeps valid, the new calibration data are
lost. Please refer to "Error and System Messages During TFS0100 Calibration"
H40.0.01.6C-07 page 9 of 10
Messages at device startup
The device will show some messages at the startup depended on the configuration and the connected sensor.
Further information about the displays can be founded in the chapter "instrument configuration".
(Note: the message display can be aborted by pressing any key after the segment test)
Message(display) Description
- segment test (8888 and all special sign´s/arrows)
- identified sensor (tFS 0100, StS 005 or StS020)
- temperature offset of the TFS0100 (display see page 4) (only with TFS0100 and adjusted offset-value <> off)
- flow - averaging proceeding (AVG Hold or AVG Cont) (only with STS...)
- flow - averaging period(display see page 4) (only with STS...)
- temperature offset for NiCr-Ni-probe (display see page 4) (only at adjusted offset-value <> off)
- display correction for NiCr-Ni-probe (display see page 4) (only at adjusted corr-value <> off)
Error and System Messages
Display Description Remedy
no probe/sensor connected connect probe/sensor
probe/sensor damaged probe/sensor defective -> return to manufacturer for repair
no display
or
characters
confused
Err.1
Err.2
Err.7
Err.9
Er.11
Low battery voltage, device will only replace battery
continue operation for a short time
Low battery voltage replace battery
If mains operation: wrong voltage replace power supply, if fault continues to exist: device damaged
Battery voltage too low replace battery
If mains op.: power supply defective
or wrong voltage/polarity check/replace power supply
System error disconnect battery or power supply, wait for a short time, re-connect
device defective return to manufacturer for repair
Values exceeding measuring range Check: are there any values exceeding the measuring
range specified? ->meas. value too high
Sensor/cable defective -> replace
Values below measuring range check: are there any values below the measuring
range specified? ->meas. value too low
Sensor/cable defective -> replace
System fault switch on again: if fault continues to exist, device is damaged
-> return to manufacturer for repair
No probe/sensor existing connect probe/sensor
or probe/sensor defective probe/sensor damaged -> return to manufacturer for repair
Value cannot be calculated One measuring variable required for calculation is missing
(no sensor) or incorrect (overflow/underflow)
Error and System Messages During TFS0100 Calibration
Display Description Remedy
Cal
Err.1
Deviation to high (zero point)
Cal Difference point1-point2 too small difference has to be at least 40% if values are entered manually
Err.2 select suitable values
Cal Incorrect temperature calibration is only permissible in the temp. range from 5 ... 40°C
Err.3
correct humidity variable?
no -> probe no longer within permissible tolerances, return to
manufacturer for recalibration.
H40.0.01.6C-07 page 10 of 10
_
Specification
Measuring ranges with TFS 0100 E probe:
Humidity 0,0 ... 100,0 % relative atmospheric humidity (resolution 0.1 %r.F.)
Ambient temperature -40.0 ... +120.0 °C (0.0...60.0°C with TFS0100) (resolution 0.1 °C / 0.1 °F)
Surface temperature -80.0 ... +250.0 °C (resolution 0.1 °C / 0.1 °F)
Units calculated:
- Dew point temperature -40.0 ... +70.0 °C (resolution 0.1 °C / 0.1 °F)
- Dew point distance -200.0 ... +290 °C (resolution 0.1 °C / 0.1 °F)
- Enthalpy 0 ... 250 kJ/kg (resolution 0.1 kJ/kg)
Measuring ranges with STS 005 or STS 020 probes
Flow speed depending on probe (resolution 0.01 m/s)
Temperature -80.0 ... +250.0 °C (resolution 0.1 °C / 0.1 °F)
Accuracy device (± 1digit) (at nominal temperature)
rel. atmospheric humidity: ± 0.1%
Ambient temperature T1 ± 0.2%
Surface temperature T2 ± 0.5% of m.v. ± 0.5°C
Flow speed ± 0.1%
Surface temperature input T2 (NiCr-Ni, type "K"):
Comparison point ± 0,5°C
Temperature drift 0,01%/K
Averaging of flow speed:
Averaging period 1 .. 30 seconds
Nominal temperature 25 °C
Working temperature -25 to +50 °C
Relative humidity 0 to +95 %RH (non-condensing)
Storage temperature -25 to +70 °C
Housing dimensions 142 x 71 x 26 mm (L x W x D)
impact-resistant ABS plastic housing, membrane keyboard, transparent panel. Front side IP65,
integrated pop-up clip for table top or suspended use.
Weight approx. 160 g
Interface serial interface (3.5mm jack), serial interface can be connected to RS232 or USB interface of a
PC via electrically isolated interface adapter GRS3100, GRS3105 or USB3100 (see accessories).
Power supply 9V-battery, type IEC 6F22 (included) as well as additional d.c.connector (dia of internal pin 1.9 mm)
for external 10.5-12V direct voltage supply.
(suitable power supply: GNG10/3000)
+
Power consumption approx. 2.5 mA (incl. TFS0100)
Display 2 four digit LCDs (12.4mm high and/or 7 mm high) for measuring values, and/or for min./ max
values, hold function, etc. as well as additional pointing arrows.
Pushbuttons 6 membrane keys altogether for on/off switch, selection of thermoelements, min. and max.
value memory, hold-function etc.
Min-/max-value memory Both the max. and the min. value will be memorized for each measurement taken
Hold-function Press button to store current measuring values
Automatic-off-function Device will be automatically switched off if no key is pressed/no interface communication takes
place for the time of the power-off delay. The power-off delay can be set to values between 1
and 120 min.; it can be completely deactivated.
EMC: The device corresponds to the essential protection ratings established in the Regulations of the
Council for the Approximation of Legislation for the member countries regarding
electromagnetic compatibility (2004/108/EG). Additional fault: <1%
Disposal instruction:
The device must not be disposed in the unsorted municipal waste! Send the device directly to us (sufficiently stamped), if it
should be disposed. We will dispose the device appropriate and environmentally sound.
Loading...
