Con rad su r I NTE RNE T

www.conrad.fr

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet. En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d’acheter un produit neuf similaire. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l’appareil et les déposer dans un centre de collecte.

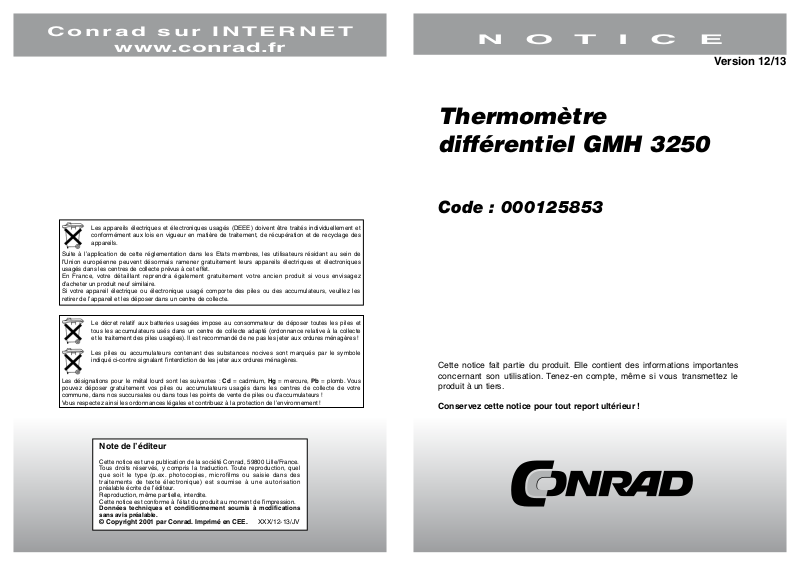

N O T I C E

Version 12/13

Thermomètre différentiel GMH 3250

Code : 000125853

Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et le traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !

Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole indiqué ci-contre signalant l’interdiction de les jeter aux ordures ménagères.

Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre commune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs ! Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement !

Note de l’éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, micro films ou saisi e dans des traitements de texte élec tron ique ) est soumise à une auto risation préalable écrite de l’éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1. Utilisation conforme

L’appareil est destiné à la mesure de la température. Il est possible de brancher jusqu’à 2 capteurs thermocouples avec fiche plate miniature. En utilisant deux capteurs, il est possible de mesurer deux températures différentes et d’afficher à l’écran leur différence. L’appareil dispose de nombreuses fonctions comme une alarme minimum/maximum, une fonction hold, une fonction correction pour les mesures de surface, horloge en temps réel, une interface, etc. De plus, le GMH 3250 dispose d’un enregistreur intégré per mettant d’enregistrer jusqu’à 9999 ensembles de données (en mesure cyclique).

2. Avertissement général

Veuillez lire attentivement ce document et vous familiariser avec l’utilisation de l’appareil avant de le mettre en service. Gardez ce document à portée de main pour pouvoir vous y reporter si nécessaire.

3. Consignes d’utilisation et de maintenance

a) Remplacement de la pile

Lorsque la pile doit être remplacée, le symbole

et «bAt» s’affichent en bas de l’écran. L’utilisation de l’appareil reste néanmoins possible pendant une courte durée. Lorsque la pile est totalement vide, «bAt» s’affiche dans la partie supérieure de l’écran. Conseil : Enlevez la pile de l’appareil en cas de stockage à une température ambiante supérieure à 50°C, ou en cas de en cas de non utilisation prolongée.

b) Manipulez l’appareil et les capteurs/éle ctr odes avec précaution et conformément aux

caractéristiques techniques (ne pas jeter, cogner, etc.). Protégez les prises et les bornes de la saleté.

c) Pour débrancher les capteurs de température, ne tirez pas sur le câble mais toujours sur la fiche.

Si la fiche est bien positionnée, elle peut être branchée sans que vous n’ayez besoin de forcer.

d) Choix des types de thermocouples :

Avant de procéder à une mesure, assurez-vous que l’appareil est réglé sur le type de thermocouple utilisé (le type programmé sur l’appareil s’affiche brièvement après la mise en marche). Dans le cas contraire, la mesure ne sera pas fiable !

e) Utilisation d’un bloc d’alimentation

Le bloc d’alimentation raccordé doit avoir une tension comprise entre 10,5 et 12 V DC. Ne provoquez pas de surtension ! Des blocs d’alimentation simples peuvent avoir une tension à vide trop élevée, ce qui risque de provoquer des dysfonctionnements de l’appareil, voire sa destruction ! Nous vous recommandons d’utiliser notre bloc d’alimentation GNG10/3000. Avant de relier l’adaptateur au secteur, assurez-vous que la tension de fonctionnement indiquée sur l’adaptateur secteur coïncide avec la tension secteur.

4. Consignes de sécurité

Cet appareil a été conçu et testé conformément aux normes de sécurité applicables aux appareils de mesure électroniques. Un fonctionnement irréprochable et sécurisé n’est garanti que si les mesures de sécurité générales habituelles et les consignes spécifiques à l’appareil présentées dans cette notice sont respectées au cours de l’utilisation.

1. Le fonctionnement et la sécurité d’utilisation ne sont assurés que dans les conditions climatiques décrites dans le paragraphe «Caractéristiques techniques».

2. Si l’appareil est transporté d’un environnement froid à un environnement chaud, de la condensation

Précision (pour thermocouples conformes à la norme DIN EN 60584) ±1 digit (à la température nominale)

Type K : -199,9…+999,9°C : ±0,03%v.MW. ±0,05%FS (T>-60°C); ±0,2v.MW. ±0,05%FS (T<-60°C)

-220…+1372°C : ±0,08%v.MW. ±0,1%FS (T>-100°C); ±1°C ±0,1%FS (T<-100°C) Type J : -120,0…+700,0°C : ±0,03%v.MW. ±0,08%FS (T>-80°C); ±0,2v.MW. ±0,08%FS (T<-80°C)

-200…+1100°C: ±0,08%v.MW. ±0,1%FS (T>-150°C); ±1°C ±0,1%FS (T<-150°C) Type N: -199,9…+999,9°C: ±0,03%v.MW. ±0,05%FS (T>-60°C); ±0,2v.MW. ±0,05%FS (T<-60°C)

-200…+1300°C: ±0,08%v.MW. ±0,1%FS (T>-100°C); ±1°C ±0,1%FS (T<-100°C) Type S : 0,0…+999,9°C : ±0,05%v.MW. ±0,08%FS (T>200°C); ±0,2%v.MW ±0,08%FS (T< 200°C)

-50…+1768°C : ±0,1%v.MW. ±0,1%FS (T>200°C); ±1°C ±0,1%FS (T<200°C) Type T: -120,0…+400,0°C : ±0,03%v.MW. ±0,1%FS (T>-70°C); ±0,2%v.MW. ±0,1%FS (T<-70°C)

-220…+400°C: ±1°C (T>-100°C); ±1°C ±1 digit (T<-100°C)

Dérive thermique : 0,01%/K Point de compensation : ±0,3°C Température nominale : 25°C Température de travail : -25 à +50°C Humidité relative : 0 à 95% (sans condensation) Température de stockage : -25 à +70°C Branchement du capteur : 2 bornes de branchement pour fiche plate miniature (sans tension

thermoélectrique sur le type K)

Affichage : 2 affichages LCD à 4 chiffres (12,4 mm ou 7 mm de haut) pour la

température ou la valeur maximale, minimale, la fonction Hold ainsi que les flèches indicatrices.

Eléments de commande : 6 touches à effleurement au total : marche/arrêt, choix du

thermocouple, enregistrement de la valeur minimale ou maximale, fonction Hold, etc.

Interface : interface sérielle (prise jack 3,5 mm) par adaptateur d‘interface séparé

galvaniquement (GRS3100 ou GRS3105 (accessoires), directement raccordable à l‘interface RS232 d‘un PC.

Alimentation électrique : Pile 9V type IEC 6F22 (fournie) ; borne pour bloc d‘alimentation

(diamètre intérieur 1,9 mm) pour alimentation externe en tension continue 10,5-12V (bloc d‘alimentation adapté : GNG10/3000)

Consommation électrique : environ 1,6 mA Fonction arrêt automatique : L‘appareil s‘éteint automatiquement si aucune touche n‘est pressée

ou si aucune communication n‘a lieu sur l‘interface pendant la durée programmée pour le minuteur. Le minuteur peut être réglé de 1 à 120 minutes.

Enregistrement de la valeur min/max : Les valeurs minimales et maximales sont enregistrées pour chacun des

capteurs 1 et 2, ainsi que leur différence.

Fonction Hold : Appuyez sur cette touche pour enregistrer la valeur actuelle du capteur

1 et du capteur 2, ainsi que leur différence.

Alarme min/max : Les valeurs du capteur 1, capteur 2, capteurs 1 et 2, ou la différence de

température sont contrôlées en permanence par rapport aux valeurs minimale et maximale choisies.

Fonction alarme : Alarme min/max, alarme par sonnerie intégrée, affichage et interface. Fonction enregistreur : Enregistreur seul (Store) ou enregistreur cyclique (Cycle) Emplacements de stockage : Store : 99 enregistrements maximum, Cycle : 9999 enregistrements

maximum

Durée d‘un cycle : 1 à 3600 secondes Horloge en temps réel : horloge avec date et année intégrée dans l‘appareil Dimensions du boîtier : 142 x 71 x 26 mm (L x l x P). En ABS résistant aux chocs, clavier

tactile, vitre anti-buée. Façade IP65, étrier de suspension/support intégrés

Poids : 155 g CEM : Le GMH3210 est conforme aux exigences de sécurité concernant la

compatibilité électromagnétique (89/336/CEE). Erreur supplémentaire : <1%

2 15

x 208 Lire le numéro du canal

x x 216 Lire l’Offset

9) 9) 217 Ecrire la correction de l’Offset

x 218 Lire le facteur de correction (1000…1200)

x 219 Régler le facteur de correction (1000…1200)

3) 3) 3) 224 Lire les données de l’enregistreur (cyclique)

4) 225 Lire le cycle d’enregistrement

5) 226 Régler le cycle d’enregistrement

6) 227 Démarrer l’enregistrement

7) 228 Lire le nombre d’enregistrements effectués

7) 229 Lire le statut de l’enregistreur

3) 231 Lire l’heure d’arrêt de l’enregistreur

x 233 Lire l’heure en temps réel

x 234 Régler l’heure en temps réel

7) 236 Lire la taille de l’enregistrement

x 240 Remise à zéro du module du capteur

x 254 Lire l’identificateur du programme

8) 260 Lire les données de l’enregistreur (unique)

risque de se former et de perturber le bon fonctionnement. Dans ce cas, attendez que l’appareil revienne à la température ambiante de la pièce avant de le réutiliser.

3. Pensez à la disposition lors du raccordement d’autres appareils (par exemple, interface sérielle). Dans certains cas, des connexions internes dans les appareils externes (par exemple connexion GND avec la terre) peuvent provoquer des potentiels de tension non autorisés qui risquent d’entraver le bon fonctionnement de l’appareil lui-même ou d’un des appareils raccordés, voire de le détruire. Attention : L’utilisation d’un bloc d’alimentation défectueux (par exemple, présence d’un courtcircuit entre la tension du réseau et la tension de sortie) peut générer sur l’appareil (interface sérielle ou borne de capteur par exemple) des tensions potentiellement mortelles !

4. Lorsqu’il apparaît que l’appareil ne peut plus être utilisé en toute sécurité, mettez-le hors service et assurez-vous qu’il ne soit plus utilisé (grâce à un marquage). La sécurité de l’utilisateur n’est plus assurée par exemple si :

- l’appareil a été visiblement endommagé ;

- l’appareil ne fonctionne plus comme prévu ;

- l’appareil a été stocké longtemps dans des conditions inadaptées. En cas de doute, retournez l’appareil au fabricant pour effectuer la maintenance ou une réparation.

5. Attention : Cet appareil n’est pas adapté aux applications de sécurité, dispositifs d’arrêt d’urgence ou applications pour lesquelles un dysfonctionnement pourrait provoquer des blessures ou des dommages matériels. Un non respect de ces recommandations peut entraîner des dommages corporels et matériels graves.

1) possible uniquement si l‘alarme est activée sur la canal correspondant

2) Drapeau de configuration disponible : 50 : 0 = enregistreur éteint

1 = enregistreur allumé

51 : 0 = enregistreur manuel

1 = enregistreur cyclique

3) possible uniquement lorsque l‘enregistreur est en mode cyclique, que des enregistrements sont

disponibles et que l‘enregistreur est maintenu

4) possible uniquement lorsque l‘enregistreur est en mode cyclique

5) possible uniquement lorsque l‘enregistreur est en mode cyclique et qu‘aucun enregistrement

n‘est disponible

6) possible uniquement lorsque l‘enregistreur est en mode „Stor“, ou en mode cyclique sans

enregistrement disponible

7) possible uniquement lorsque la fonction enregistrement est activée (CYCL ou Stor)

8) possible uniquement lorsque l‘enregistreur est en mode „Stor“ et que des enregistrements sont

disponibles

9) possible uniquement si aucun enregistrement ne se trouve dans la mémoire

11. Caractéristiques techniques

Thermocouple : J, K, N, S, T Résolution : 0,1°C ou 1°C, 0,1°F ou 1°F Champs de mesures

0,1°C 1°C 0,1°F 1°F

Type K (NiCr-Ni) -199,9…+999,9°C -220…+1372°C -199,9...+999,9°F -364…+2500°F

Type J (Fe-CuNi) -120,0…+700,0°C -200…+1100°C -184,0…+999,9°F -328…+2012°F

Type N (NiCrSi-NiSi) -199,9…+999,9°C -200…+1300°C -199,9…+999,9°F -328…+2372°F

Type S (Pt10Rh-Pt) -50,0…+999,9°C -50…+1768°C -58,0…+999,9°F -58…+3214°F

Type T (Cu-Cu-Ni) -120,0…+400,0°C -220…+400°C -184,0…+752,0°F -364…+752°F

14 3

5. Eléments de commande et d’affichage

5.1 Eléments d’affichage

Affichage avec deux capteurs branchés :

1 : Affichage principal : 3 possibilités :

CH1 : Capteur 1 CH2 : Capteur 2 DIF : Capteur 1 - capteur 2

2 : Affichage secondaire : 3 possibilités :

CH1 : Capteur 1 CH2 : Capteur 2 DIF : Capteur 1 - capteur 2

L’affichage souhaité peut être choisi grâce à la touche

Affichage avec un seul capteur branché :

1 : Affichage principal : CH1 : Capteur 1 ou CH2 : Capteur 2 L’appareil détecte automatiquement la borne à laquelle le capteur est raccordé.

Eléments d’affichage particuliers :

1: Min/Max/Hold : indique si la valeur Min, Max ou hold se trouve dans l’affichage principal ou

secondaire.

2 : Flèche Offset : indique que le décalage du point zéro (Offset) est activé 3 : Flèche «Corr» : indique que le facteur de correction est activé 4 : Triangle : indique que la pile est faible, que la mémoire d’enregistrement est pleine, etc. 5 : Flèche de tare : indique que la fonction de tare est activée (uniquement avec l’affichage «DIF»

et l’utilisation de deux capteurs) 6 : Flèche d’enregistrement : indique qu’une fonction d’enregistrement a été activée. 7 : Flèche d’alarme : indique une alarme existante

Affichages lors du démarrage de l’appareil :

Au moment de la mise en marche, l’appareil procède pendant 2 secondes à un test des segments. Les réglages de configuration pour le type de thermocouples et l’alarme sont affichés, ainsi que les réglages effectués pour le décalage du point zéro et le facteur de correction, en fonction de la configuration. (Reportez-vous au paragraphe 6 «Configuration» plus d’informations sur l’affichage). En dernier lieu, si une fonction d’enregistrement a été choisie, l’heure est affichée brièvement. Conseil : L’affichage des points de configuration peut être interrompu après le test des segments en appuyant brièvement sur une touche (touche 2 - 6).

Erreur dans l’appareil

Appareil en dehors de la température de travail autorisée

La valeur n’a pas pu être mesurée

Rallumez l’appareil : si le problème persiste, faites réparer l’appareil;

Respectez la température de travail autorisée (-25..50°C)

Une valeur de mesure nécessaire au calcul n’est pas disponible (pas de capteur) ou défaillante (courant inférieur/débordement)

11. Interface sérielle

Avec une interface sérielle et un adaptateur d’interface galvaniquement séparé (GRS3100, USB3100 ou GRS3105), l’ensemble des données de mesure et de réglage peuvent être lues et en partie modifiées. Pour éviter les transmissions erronées, la transmission est protégée contre les erreurs grâce à des mécanismes de sécurité performants. Les packs de logiciels standards suivants sont disponibles :

- EBS9M : Logiciel à 9 canaux pour l’affichage de la mesure (canal 1) ou de la température (canal 2)

- EASYCONTROL : Logiciel multicanaux (EASYBUS, RS485 et fonctionnement GMH3000) pour l’enregistrement et l’affichage en temps réel des données d’un appareil de mesure au format ACCESS

Un pack de développement GMH3000 pour développer votre propre logiciel est disponible. Il contient :

- une bibliothèque de fonctions Windows (‘GMH3000.DLL’) avec documentation qui peut être intégrée par tous les langages de programmation courants, utilisable avec Windows 95/98, Windows NT

- Exemples de programmes : Visual Basic 4.0, Delphi 1.0, Testpoint

5.2 Eléments de commande

Bouton marche/arrêt

Min/max lors de la mesure :

Pression brève : affichage de la valeur minimale ou maximale mesurée jusque là. Pression pendant 1 sec : la valeur est effacée Aug mente r/diminu er en mode configu ration ou séle ction lors de l’ut ilisatio n de l’enregistreur Saisie de valeurs ou modification des réglages

Tare : (uniquement en affichage DIF lors de l’utilisation avec deux capteurs) Pression brève : la différence CH1 - CH2 est remise à zéro Pression pendant une seconde : la fonction tare est désactivée

Set/menu :

Pression brève (Set) : avec deux capteurs : choix des valeurs affichées (CH1, CH2, DIF) Pression pendant 2 sec (Menu) : passage en mode configuration

Store/Quit :

Mesure : Maintien de la valeur actuelle («HLD» à l’écran) Set/Menu : Confirmation de la saisie, retour à la mesure

4 13

11.1 Fonctions d’interface supportées :

Canal

1 2 3

x x x 0 Lire la mesure

x x x 3 Lire le statut système

x x x 6 Lire la valeur minimale

x x x 7 Lire la valeur maximale

x 12 Lire le numéro d’identification

1) 1) 1) 22 Lire le seuil d’alerte inférieur

1) 1) 1) 23 Lire le seuil d’alerte supérieur

2) 32 Lire le drapeau de configuration

2) 160 Régler le drapeau de configuration

x 174 Effacer la valeur minimale

x 175 Effacer la valeur maximale

9) 194 Choisir l’unité de l’affichage

x 195 Choisir le point décimal de l’affichage

x x x 199 Lire le mode de mesure de l’affichage

x x x 200 Lire l’affichage minimum

x x x 201 Lire l’affichage maximum

x x x 202 Lire l’unité d’affichage

x x x 204 Lire le point décimal d’affichage

Code

DII

Nom/fonction

La fonction arrêt automatique est désactivée quand un enregistrement est en cours.

Effacer un enregistrement :

Pour effacer un enregistrement, appuyez sur la touche «Store» pendant 2 secondes ; si des enregistrements existent, les options suivantes sont disponibles :

Tous les enregistrements sont effacés

Interrompt le processus (aucun enregistrement n’est effacé)

Utilisez les touches «» (touche 2) et «» (touche 5) pour choisir une option. La touche «Quit» (touche 6) permet de quitter cette option.

5.3 Branchements

La borne destinée au branchement du bloc d’alimentation se trouve sur le côté gauche de l’appareil.

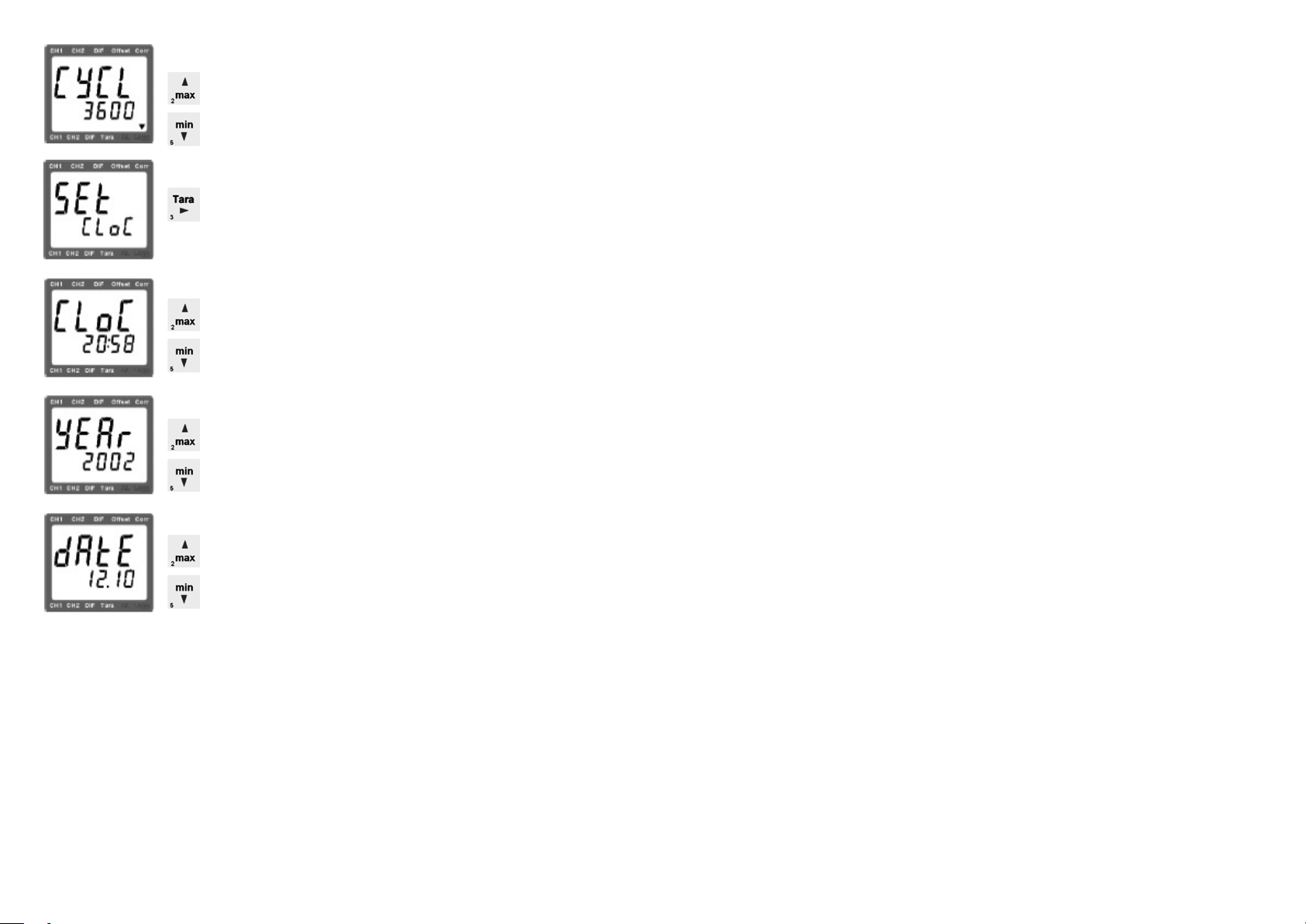

6. Configuration de l’appareil

Pour configurer l’appareil, appelez le premier menu en appuyant pendant 2 secondes sur la touche

10. Messages d’erreurs et avertissements système

Affichage Signification / Cause Solution

Aucun affichage ou chiffres flous.

Aucun capteur branché Capteur ou câble défectueux

Pile faible, le fonctionnement de l’appareil est encore possible pendant une courte durée.

Pile trop faible Remplacez la pile.

Si vous utilisez un bloc d’alimentation : mauvaise tension

Pile trop faible Remplacez la pile.

Si vous utilisez un bloc d’alimentation : mauvaise tension ou polarisation

Erreur système

Appareil défectueux Faites-le réparer.

Au-delà du champ de mesure

Capteur ou câble défectueux Remplacez-le.

En deçà du champ de mesure

Capteur ou appareil défectueux Remplacez-le.

En deçà du champ d’affichage

Raccordez au moins un capteur Remplacez le capteur / le câble

Remplacez la pile.

Remplacez le bloc d’alimentation. Si le problème persiste : appareil défectueux

Vérifiez/remplacez le bloc d’alimentation.

Débranchez la pile et le bloc d’alimentation, attendez quelques instants, rebranchez.

Les valeurs sont-elles supérieures au maximum autorisé ?

-> La température est trop élevée. Résolution d‘affichage à 0,1° ?

-> Basculez sur „Auto“.

Les valeurs sont-elles inférieures au seuil minimum autorisé ?

-> La température est trop basse. Résolution d‘affichage à 0,1° ?

-> Basculez sur „Auto“. Avec canal DIF et différence <-2040°

-> La différence de température est trop faible.

Avec canal DIF et différence <-1999°: intervertissez les capteurs CH1<->CH2 (attention au réglage offset !)

La touche

vous permet de choisir le sous-menu, la touche vous permet de passer au

sous-menu choisi et de visualiser et modifier les paramètres.

Le réglage des différentes valeurs se fait grâce aux touches

sur la touche

le mode configuration, appuyez sur la touche

enregistre les modifications et permet de passer au menu principal. Pour quitter

«Read Logger» : Lire les données de l’enregistreur

(ne s’affiche que si les données sont enregistrées lorsque l’enregistreur est activé)

Reportez-vous au paragraphe «Enregistreur de données - observer les valeurs particulières».

«Set configuration» : Configuration générale de l’appareil

Paramétrage de l’appareil

Remarque : les points marqués d’un *1 ne s’affichent que si l’enregistreur ne contient aucune donnée.

«Typ» : Choix du type de thermocouple *1

ni.cr : Type K, NiCr-Ni n: Type N, NiCrSi-NiSi S : Type S, Pt10Rh-Pt t : Type T, Cu-CuNi J : type J, Fe-CuNi

«Resolution» : Choix de la résolution d’affichage

1°: Résolution 1°C

0.1° : Résolution 0,1°C

Auto : La résolution est déterminée automatiquement

ou . Une nouvelle pression

12 5

«Unit» : Choix de l’unité de température (°C ou °F) *1

°C : Toutes les mesures sont exprimées en degrés Celsius

°F : Toutes les mesures sont exprimées en degrés Fahrenheit

«Corr» : Choix du facteur de correction d’affichage *1

0.950…1.200 : La température (rapportée à 0°C ou 32°F) est

off : Facteur désactivé (=1.000)

«Offset» : Décalage du point zéro sur le canal 1 *1

-10,0°C…10,0°C (ou -18,0°F…18,0°F) : Le point zéro de la mesure du canal 1 est décalé de cette valeur.

off : Décalage du point zéro désactivé (=0,0°)

multipliée par ce coefficient.

Interrompt le processus (aucun enregistrement n’est effacé)

Utilisez les touches «» (touche 2) et «» (touche 5) pour choisir une option. La touche «Quit» (touche 6) permet de quitter cette option.

Lorsque la mémoire est pleine, un message d’avertissement s’affiche : le triangle reste affiché, la mention «LoGG FuLL» et la valeur de mesure en cours sont affichées à intervalles réguliers).

9.2 Lire des valeurs particulières

Contrairement aux enregistreurs cycliques, il est possible de lire des valeurs particulières même sans interface. Lorsque des données sont présentes sur l’enregistreur, le menu supplémentaire «rEAd LoGG» est proposé en premier lieu quand on appelle le menu (en appuyant 2 secondes sur la touche «Set» (touche 4). Le dernier enregistrement s’affiche lorsqu’on appuie sur la touche «» (touche 3). Pour passer d’un élément à un autre au sein d’un même enregistrement (CH1, CH2, DIF, Date/heure), appuyez sur la touche «» (touche 3). Pour passer d’un enregistrement à un autre, utilisez la touche «» (touche 2) ou «» (touche 5).

«Offset» : Décalage du point zéro sur le canal 2 *1

-10,0°C…10,0°C (ou -18,0°F…18,0°F) : Le point zéro de la mesure du canal 2 est décalé de cette valeur.

off : Décalage du point zéro désactivé (=0,0°)

«Power.off» : Réglage du minuteur d’arrêt automatique

1…120 : Durée en minutes. Si aucune touche n’est utilisée et si aucun transfert de données n’a lieu via l’interface sérielle, l’appareil s’éteint automatiquement une fois que ce laps de temps est écoulé (désactivé automatiquement en cas d’enregistrement cyclique).

off : Arrêt automatique désactivé (fonctionnement en continu, par exemple en utilisation avec un bloc d’alimentation)

«Adresse» : Choix de l’adresse de base

01,11,21,…,91 : Adresse de base de l’appareil pour la communication par l’interface. Le canal 1 fonctionne sur cette adresse, les adresses des canaux 2 et 3 sont les nombres qui suivent dans l’ordre chronologique (exemple: adresse de base 21 canal 1 = 21, canal 2 = 22, canal 3 = 23).

9.3 Fonction d’enregistrement cyclique : «Func CYCL»

Nombre d’enregistrements possibles : 9999 Un enregistrement comprend : la mesure CH1, la mesure CH2, la mesure DIF. Le réglage de la durée du cycle se fait dans le mode «Configuration».

Démarrer l’enregistrement :

Pour démarrer l’enregistrement, appuyez sur la touche «Store» (touche 6) pendant 2 secondes. Désormais, «St.XXXXX» s’affichera brièvement à chaque enregistrement (XXXX représente le numéro de l’enregistrement, compris entre 1 et 9999).

Stopper l’enregistrement :

Pour démarrer l’enregistrement, appuyez sur la touche «Store» (touche 6) pendant 2 secondes. Une demande de confirmation apparaît alors :

L’enregistrement est stoppé

L’enregistrement se poursuit

Utilisez les touches «» (touche 2) et «» (touche 5) pour choisir une option. La touche «Quit» (touche 6) permet de quitter cette option. Remarque : Si vous essayez d’arrêter un appareil de mesure fonctionnant avec un enregistrement cyclique, le système demande si l’enregistrement doit être stoppé. L’appareil ne peut être arrêté que si l’enregistrement est stoppé.

6 11

8.6 Alarme

«Set Alarm» : Réglage de l’alarme

Trois réglages d’alarme sont disponibles : éteinte (off), allumée avec sonnerie (on), allumée sans sonnerie (no.So). Vous pouvez choisir quel canal doit être surveillé par l’alarme : CH 1 : Surveillance du canal 1 CH 2 : Surveillance du canal 2 CH 1.2 : Surveillance des canaux 1 et 2 dif : Surveillance du canal différentiel Dans les cas suivants, une alarme est émise si la fonction alarme est activée :

- la limite supérieure de l’alarme est dépassée sur le canal à surveiller ou la limite inférieure n’est pas atteinte ;

- FE 9 ou FE 11 sur le canal à surveiller ;

- pile épuisée ;

- FE 7 : l’erreur système est signalée par une sonnerie indépendamment du réglage de l’alarme (même si alarm = off).

Si une ou plusieurs conditions sont réunies pour le déclenchement de l’alarme, la flèche «Alarme» s’affiche à l’écran, le drapeau ‘PRIO’ est commuté sur les ports de l’interface.

8.7 Horloge en temps réel

L’horloge en temps réel est nécessaire au rangement des données enregistrées dans l’ordre chronologique. Vérifiez le réglage si nécessaire :

- réglage sur le clavier (voir configuration de l’appareil) : heure (à la minute près), date, année.

- réglage via l’interface avec le logiciel adapté (à la seconde près), par exemple GSOFT3050.

Lorsque vous changez la pile, le menu réglage de l’heure démarre automatiquement quand l’appareil est remis en marche.

9. Enregistreur de données

Avec le paramètre «Stor», les données sont enregistrées si la touche 6 est pressée. Les données enregistrées peuvent être visualisées sur l’écran (en appelant le menu configuration, un menu supplémentaire apparaît : REAd LoGG), ou transférées sur un PC via l’interface. Avec le paramètre «CYCL» et après que l’enregistreur a été démarré grâce à la touche 6 (maintenez-la enfoncée pendant 2 secondes), les données sont enregistrées jusqu’à ce que l’enregistrement soit stoppé ou que la mémoire soit pleine. La durée d’un cycle d’enregistrement est modulable. Les données enregistrées peuvent être transférées sur un PC via l’interface.

Réglage de la fonction alarme : Remarque : les points marqués d’un *2 ne s’affichent que si l’alarme est en mode «on» ou «No.So».

«Alarm» : Choix de la fonction d’alarme

off : Alarme désactivée. no.So : Alarme activée ; lorsqu’elle se déclenche, la flèche «AL» apparaît à l’écran. on : Alarme activée ; lorsqu’elle se déclenche, la flèche «AL» apparaît à l’écran et une sonnerie retentit.

«Alarm Input» : Choix de l’entrée de l’alarme *2

CH 1 : Surveillance du canal 1 CH 2 : Surveillance du canal 2 CH 1.2 : Surveillance des canaux 1 et 2 dif : Surveillance du canal différentiel

«Alarm Low» : Réglage du seuil d’alerte minimum *2

Réglage du seuil en-deça duquel l’alarme se déclenche.

«Alarm High» : Réglage du seuil d’alerte maximum *2

Réglage du seuil au-dessus duquel l’alarme se déclenche.

9.1 Enregistrer des valeurs particulières : «Func Stor»

Nombre d’enregistrements possibles : 99 Un enregistrement comprend : la mesure CH1, la mesure CH2, la mesure DIF, l’heure et la date. Appuyez sur la touche «Store» (touche 6) pour enregistrer les valeurs en cours. St.XX. s’affiche brièvement (XX représente le numéro de l’enregistrement, compris entre 1 et 99). Pour effacer un enregistrement, appuyez sur la touche «Store» pendant 2 secondes; si des enregistrements existent, les options suivantes sont disponibles :

Tous les enregistrements sont effacés

Le dernier enregistrement est effacé

10 7

«Set Logger» : Réglage de l’enregistreur

(possible uniquement si aucune donnée d’enregistrement ne se trouve dans la mémoire de l’appareil)

Réglage des fonctions d’enregistrement

«Function» : Choix de la fonction d’enregistrement

off : Fonction enregistrement désactivée (utilisez la touche 6 pour la fonction hold) Stor : Enregistrement de valeurs particulières (appuyez sur la touche 6) CYCL : Enregistreur cyclique (démarre avec la touche 6)

«Cycl» : Réglage de la durée du cycle

(uniquement si Func = CYCL)

1…3600 : Durée du cycle en secondes : l’enregistreur enregistre les données avec cet intervalle de temps.

«Set clock» : Réglage de l’horloge en temps réel

8. Fonctions spéciales

8.1 Résolution d’affichage («Resolution»)

Réglage standard : «Auto», c’est-à-dire que l’appareil choisit automatiquement la résolution la mieux adaptée (1° ou 0,1°). Pour la mesure de températures proches des limites de commutation, il peut être judicieux de maintenir une certaine résolution, par exemple pour alléger le protocole. Dans ce cas, choisissez la résolution correspondante.

Réglage de l’horloge interne

«Clock» : Réglage de l’heure

Réglage de l’heure (heure : minutes)

«Year» : Réglage de l’année

Réglage de l’année (de 1997 à 2100)

«Date» : Réglage de la date

Réglage de la date (jour.mois)

7. Généralités sur la mesure avec thermocouples

- Choisissez impérativement le type de thermocouples qui convient (voir configuration de l’appareil). Dans le cas contraire, la température mesurée sera fausse. L’appareil fonctionne de manière optimale avec un capteur de type K.

- Des différences de température minimes entre l’appareil et la prise du capteur peuvent provoquer des erreurs de mesure, en particulier en cas d’utilisation de capteurs autres que ceux de type K (NiCr-Ni). Après le branchement ou après avoir touché la prise du capteur, attendez que les températures se soient ajustées (cela peut prendre une quinzaine de minutes, en fonction de la différence de température).

- Les thermocouples sont adaptés à la mesure de très larges plages de température. Lors de la mesure de températures élevées, vérifiez les limites autorisées de votre capteur.

8.2 Décalage du point zéro («Offset»)

Il est possible de décaler le point zéro pour chacun des deux canaux de capteur CH1 ou CH2 :

Température affichée = température mesurée - Offset

Réglage standard : «off» = 0°, c’est-à-dire sans décalage du point zéro. Le décalage du point zéro est utilisé essentiellement pour la compensation des variations du capteur. Si une valeur autre que «off» est réglée, elle apparaît brièvement lors de la mise en marche de l’appareil et se reconnaît à la flèche Offset sur l’écran pendant le fonctionnement.

8.3 Facteur de correction d’affichage («Corr»)

Ce facteur s’applique simultanément sur les deux canaux de capteurs.

Température affichée [°C] = température mesurée [°C] * Corr ou Température affichée [°F] = (température mesurée [°F] - 32°F) * Corr + 32°F

Réglage standard : «off»=1.000 Ce facteur permet la compensation des pertes de transfert de chaleur lors de mesures de surface. Ce phénomène se produit lorsqu’on mesure des températures très élevées d’objets dont la surface est refroidie par l’air ambiant. Des effets similaires peuvent se produire avec des capteurs de grande dimension. Si la valeur réglée n’est pas «off», elle apparaît brièvement lors de la mise en marche de l’appareil et se reconnaît à la flèche Corr sur l’écran pendant le fonctionnement.

8.4 Fonction tare

Avec la fonction tare, l’affichage DIF peut être remise à zéro. Cette fonction est particulièrement utile pour observer des différences de températures. Lorsque la touche tare est enfoncée pendant plus de 2 secondes, l’appareil affiche à nouveau DIF = CH1-CH2. Comme l’affichage DIF, cette fonction n’est disponible que si deux capteurs sont branchés et se reconnaît à la flèche Tare affichée sur l’écran (si la fonction est activée).

8.5 Adresse de base («Adr.»)

Avec le conver tisseur d’interfaces GRS3105, il est possible d’utiliser simultanément plusieurs appareils, à la condition que tous les appareils aient une adresse de base différente. Si plusieurs appareils sont reliés à la même interface, les adresses de base doivent être configurées en conséquence. Le canal 1 fonctionne sur l’adresse de base programmée, les adresses des canaux 2 et 3 sont les nombres qui suivent dans l’ordre chronologique (exemple: adresse de base 21 canal 1 = 21, canal 2 = 22, canal 3 = 23).

8 9

Greisinger GMH 3250 User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
