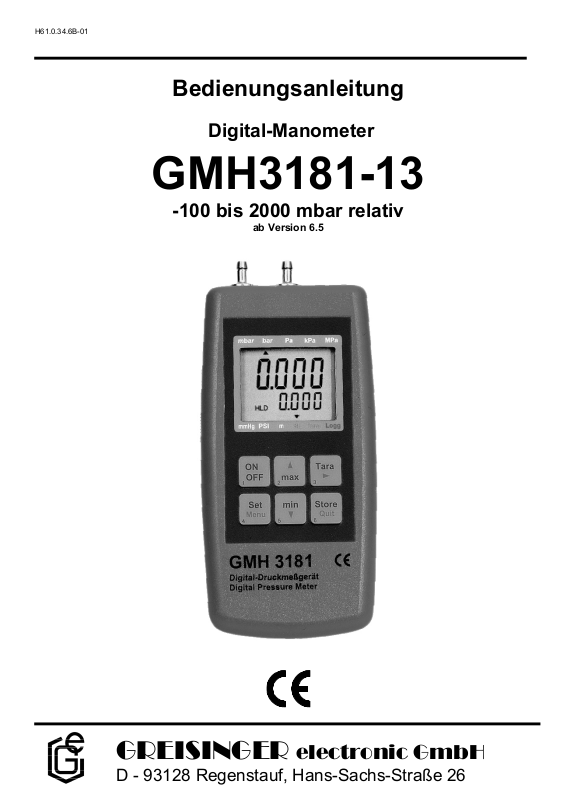

Greisinger GMH3181-13 User guide [ml]

H61.0.34.6B-01

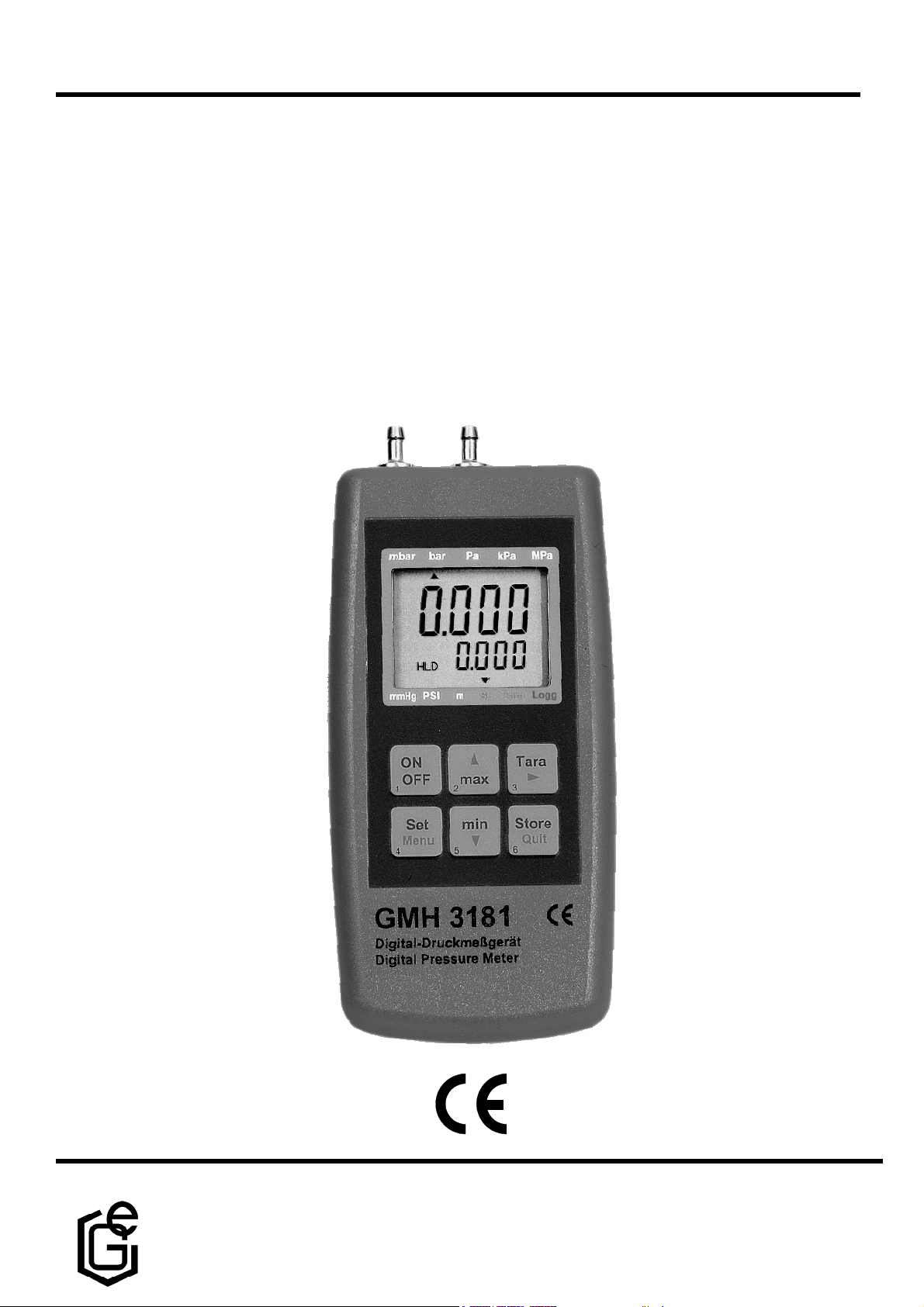

Bedienungsanleitung

Digital-Manometer

GMH3181-13

-100 bis 2000 mbar relativ

ab Version 6.5

GREISINGER

D - 93128 Regenstauf, Hans-Sachs-Straße 26

electronic GmbH

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 2 von 12

INHALT

ALLGEMEINES ....................................................................................................................................................................2

1.1 S

1.2 B

1.3 A

1.4 A

1.5 B

2 KONFIGURIEREN DES GERÄTES..............................................................................................................................4

2.1 V

2.2 M

2.3 N

2.4 S

2.5 A

2.6 G

2.7 A

2.8 E

3 BEDIENUNG DER LOGGERFUNKTION .....................................................................................................................7

3.1 „F

3.2 „F

4 DIE SERIELLE SCHNITTSTELLE................................................................................................................................9

5 DRUCKANSCHLUSS..................................................................................................................................................10

6 FEHLER- UND SYSTEMMELDUNGEN .....................................................................................................................10

7 HINWEIS ZUM KALIBRIERSERVICE ........................................................................................................................10

8 TECHNISCHE DATEN ................................................................................................................................................11

9 ENTSORGUNGSHINWEISE.......................................................................................................................................12

ICHERHEITSHINWEISE
ETRIEBS- UND WARTUNGSHINWEISE
NSCHLÜSSE
NZEIGEN
EDIENUNG

ERSCHIEDENE MESSARTEN

............................................................................................................................................................3

................................................................................................................................................................3

..............................................................................................................................................................3

.............................................................................................................................................2

.......................................................................................................................3

: „RATE-SLO, -P.DET, -FAST“ .......................................................................................5

2.1.1 rAtE-Slo: Standardmessung............................................................................................................................5

2.1.2 rAtE-P.dEt: Peak detection = Spitzenwertdetektion ........................................................................................5

2.1.3 rAtE-FASt: Fast: Schnelle Messung................................................................................................................5

ITTELWERTBILDUNG
ULLPUNKTKORREKTUR SENSOR
TEIGUNGSKORREKTUR SENSOR
BSCHALTVERZÖGERUNG

ERÄTEAUSGANG

...............................................................................................................................................5

('OFFS')................................................................................................................5

('SCAL') ................................................................................................................5

.........................................................................................................................................6

.....................................................................................................................................................6

2.6.1 Schnittstelle – Einstellung der Basisadresse ('Adr.') .......................................................................................6

2.6.2 Analogausgang – Skalierung mit DAC.0 und DAC.1 ......................................................................................6

LARM

.....................................................................................................................................................................6

CHTZEITUHR

UNC-STOR
UNC

-CYCL“: A

...........................................................................................................................................................6

“: E

INZELWERTE SPEICHERN

UTOM

. A

UFZEICHNUNG MIT EINSTELLBARER LOGGER-ZYKLUSZEIT

..................................................................................................................7

....................................................8

1 Allgemeines

1.1 Sicherheitshinweise

Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die
Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn die allgemein übli­chen Sicherheitsvorkehrungen sowie die Sicherheitshinweise der Bedienungsanleitung beachtet werden.

1. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur unter den klimatischen Verhält­nissen, die im Kapitel "Technische Daten" spezifiziert sind, eingehalten werden.

2. Gerät und Sensor müssen pfleglich behandelt werden (nicht werfen, aufschlagen, etc.).

3. Wird das Gerät von einer kalten in eine warme Umgebung transportiert, so kann durch Kondensatbildung
eine Störung der Gerätefunktion eintreten. In diesem Fall muss die Angleichung der Gerätetemperatur an
die Raumtemperatur vor einer erneuten Inbetriebnahme abgewartet werden.

4. Konzipieren Sie die Beschaltung beim Anschluss an andere Geräte besonders sorgfältig.
Unter Umständen können interne Verbindungen in Fremdgeräten (z.B. Verbindung GND mit Erde ) zu
nicht erlaubten Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in
seiner Funktion beeinträchtigen oder sogar zerstören können.
Warnung: Bei Betrieb mit einem defekten Netzgerät (z.B. Kurzschluss von Netzspannung zur Ausgangs­spannung) können am Gerät lebensgefährliche Spannungen auftreten!

5. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Be­trieb zu setzen und vor einer Wiederinbetriebnahme durch Kennzeichnung zu sichern.
Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es zum Beispiel:

- sichtbare Schäden aufweist.

- nicht mehr wie vorgeschrieben arbeitet.

- längere Zeit unter ungeeigneten Bedingungen gelagert wurde.
In Zweifelsfällen das Gerät grundsätzlich an den Hersteller zur Reparatur bzw. Wartung einschicken.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 3 von 12

1.2 Betriebs- und Wartungshinweise

• Batteriebetrieb

Wird in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden.
Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet.
Wird in der oberen Anzeige „bAt“ angezeigt, so ist die Batterie ganz verbraucht.

Hinweis: Bei Lagerung des Gerätes bei über 50°C Umgebungstemperatur muss die Batterie entnommen

werden. Wird das Gerät längere Zeit nicht benutzt, sollte die Batterie entnommen werden!

• Netzgerätebetrieb

Achtung: Beim Anschluss eines Netzgerätes muss dessen Spannung zwischen 10.5 und 12 V DC lie­gen. Keine Überspannungen anlegen! Einfache Netzgeräte können eine zu hohe Leerlaufspannung ha­ben, dies kann zu einer Fehlfunktion bzw. Zerstörung des Gerätes führen! Wir empfehlen daher unser
Netzgerät GNG10/3000 zu verwenden.
Vor dem Verbinden des Netzgerätes mit dem Stromversorgungsnetz ist sicherzustellen, dass die am
Netzgerät angegebene Betriebsspannung mit der Netzspannung übereinstimmt.

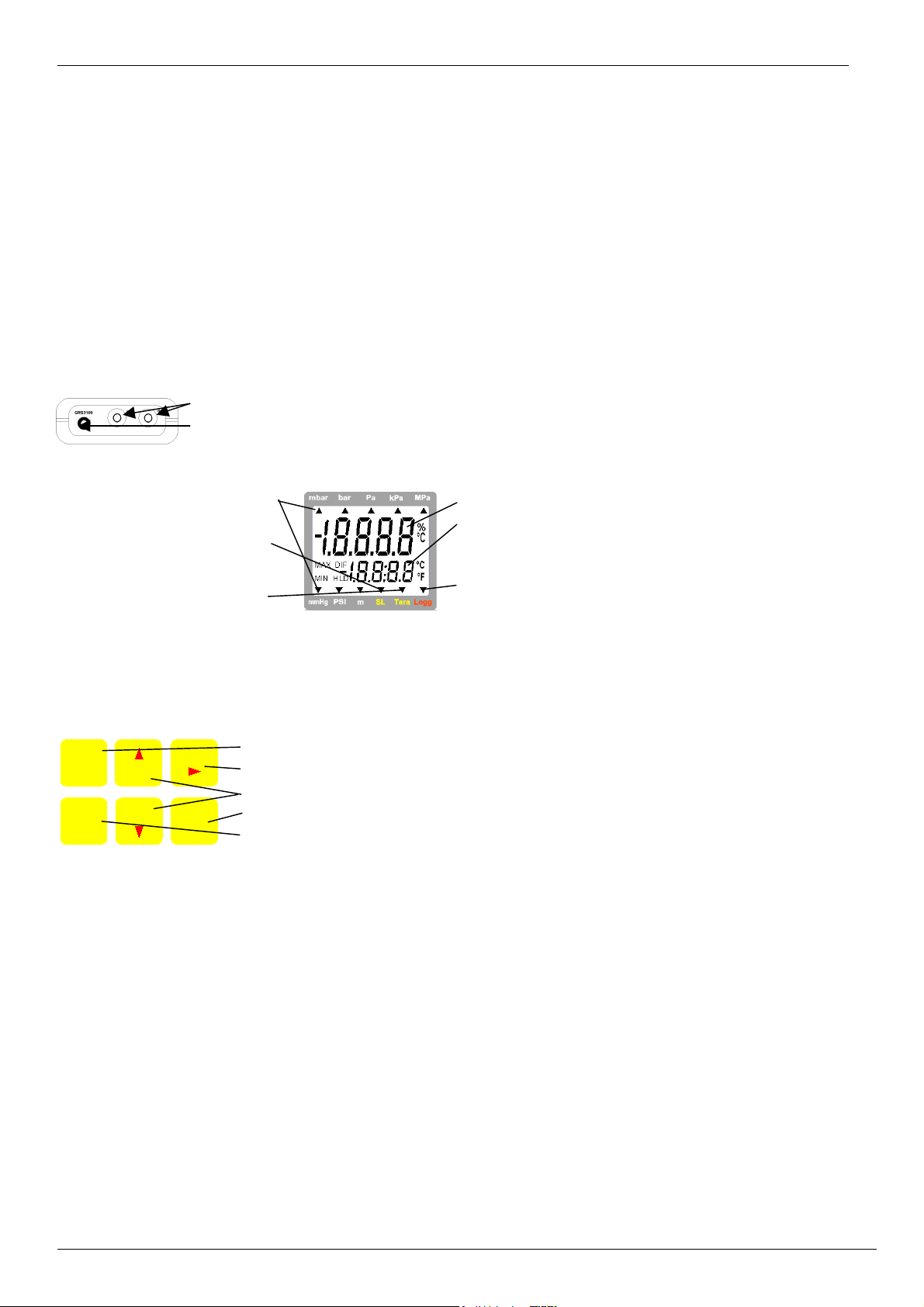

1.3 Anschlüsse

Anschluss für Druckschläuche: „+“ = höherer Druck, „-“ = niedrigerer Druck
Schnittstelle: Anschluss für Schnittstellenwandler (Siehe Kapitel 4)
Die Netzbuchse befindet sich auf der linken Seite des Messgerätes.

1.4 Anzeigen

Einheiten: ein Pfeil zeigt auf

die gewählte Messeinheit

SL: ohne Funktion

Hauptanzeige: zeigt den aktuellen Messwert an
Nebenanzeige: zeigt u.a. Min-, Max- oder Hold-

werte an.

Tara: signalisiert, ob Tara-

Funktion aktiviert ist.

Logg: erscheint falls Loggerfunktion ausgewählt

wurde und blinkt bei laufendem Logger

1.5 Bedienung

Beim Einschalten wird, falls eine Loggerfunktion gewählt wurde, kurz die Uhrzeit angezeigt, falls ein Null-

punktabgleich durchgeführt worden ist, wird dies mit der Anzeige „nuLL Corr“ signalisiert.
Nach einem Batteriewechsel erscheint automatisch das Uhrzeit-Einstellungs-Menü (‚CLOC‘). Überprüfen
und korrigieren Sie ggf. die Uhrzeit (siehe Kapitel 2).

ON

OFF max

123

Set

Menu Quit

456

Tara

Storemin

Max-Speicher: Die Taste 2 ´max´ zeigt den maximal gemessenen Wert. Erneutes Drücken blendet ihn

Min-Speicher: Die Taste 5 ´min´ zeigt den minimal gemessenen Wert. Erneutes Drücken blendet ihn

Hold-Funktion: Durch Drücken der Taste 6 ´store/Quit´ wird der letzte Messwert in der unteren Anzeige

Tara-Funktion: Durch Drücken der Taste 3 ´Tara´ wird die Anzeige auf 0 gesetzt. Alle Messungen werden

Nullpunktabgleich: Wenn an den Druckstutzen kein Druck angelegt wird, zeigt das Gerät 0 an.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Ein-/Ausschalter
Tara: Aufruf der Tarafunktion, Nullpunktabgleich
min/max: Aufruf des Min- bzw. Max-Speichers
Store/Quit: Aufruf der Hold-Funktion bzw. der Loggerfuntionen (Siehe Kapitel 3)
Set/Menu: Aufruf der Konfiguration

wieder aus. Zum Löschen des Max-Wertes ´max´ für >2 sec. drücken.

wieder aus. Zum Löschen des Min-Wertes ´min´ für >2 sec. drücken.

gehalten. Erneutes Drücken blendet den Wert wieder aus (nur falls Logger deaktiviert).

von nun an relativ zu dem gesetzten Tara-Wert angezeigt. Ist die Tara-Funktion aktiviert,
wird der Pfeil "Tara" angezeigt. Zum Deaktivieren die Taste 3 für >2 sec. gedrückt halten.

Hinweis: Beim Aktivieren von Tara werden Max.- & Min.-Speicher gelöscht.

Ist eine ständige Abweichung vorhanden, besteht die Möglichkeit einen dauerhaften Null­punktabgleich durchzuführen: Taste 3 für ca. 5 sek. drücken (Auto Null wird kurz ange­zeigt). Der Nullpunktabgleich geschieht über den Offset-Wert des Sensors (siehe auch
entsprechendes Konfigurations-Menu)
Hinweis: Abgleich ist nur möglich, wenn Abweichung weniger als 500 Digits beträgt.
Wiederherstellen der Werkskalibrierung: Taste 3 für ca. 15 sec. lang drücken.

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 4 von 12

2 Konfigurieren des Gerätes

Zum Ändern von Einstellungen 2 Sekunden lang Menü (Taste 4) drücken, dadurch wird das Menü (Haupt­anzeige „SEt“) aufgerufen.
Mit Menü wählen Sie das Menü, mit 4(Taste 3) können Sie zu den zugehörigen Parametern springen, die
Sie dann verändern können (Auswahl der Parameter mit 4).
Die Einstellung der Parameter erfolgt mit den Tasten 5 (Taste 2) oder 6 (Taste 5).
Erneutes Drücken von Menü wechselt zurück zum Hauptmenü und speichert die Einstellungen.
Mit Quit (Taste 6) wird die Konfiguration beendet.

Menü Param. Werte Bedeutung

‚Menu‘

SEt
ConF

SEt
CAL

SEt
AL.

SEt
LoGG

SEt
CLOC

C_log: zyklischer, aktiver Logger C_dat: zyklischer Logger mit Daten (keine laufende Aufzeichnung) C_stor: Einzelwert-Logger mit Daten

44445

Set Configuration: Allgemeine Einstellungen

Unit mbar,bar..

rAtE

t.AVG

P.oFF

Out

Adr. 01,11..91

dAC.0

dAC.1

Set Calibration: Sensorabgleich *

OFFS

SCAL

Set Alarm: Einstellung der Alarmfunktion

AL.

AL.Lo

AL.Hi

Set Logger: Einstellung der Loggerfunktion * *

Func

CYCL 1..3600

Lo.Po on/oFF

Set Clock: Einstellen der Echtzeituhr

CLOC HH:MM
dAtE TT.MM
YEAr YYYY

oder

6

Slo
FASt
P.dEt
1-120
oFF
1-120
oFF
oFF
SEr
dAC

-100 ... 2000
mbar

-100 ... 2000
mbar

-500 ... 500
mbar

oFF

-2.000 ...

2.000
oFF

on
no.So
oFF

-100 mbar ...
AL.Hi
AL.Lo ...
2000 mbar

CYCL
Stor
oFF

Unit: Anzeigeeinheit
Rate: Messgeschwindigkeit (siehe Kapitel 2.1)
Slow: langsame Messung (4Hz gefiltert, geringer Stromverbrauch)
Fast: schnelle Messung, gefiltert (1000Hz)
Peak detection: schnelle Messung, ungefiltert (1000Hz)

Zeit in Sekunden, über der die Mittelwertbildung errechnet wird * *
Mittelwertbildung deaktiviert * *
Auto Power-Off (Abschaltverzögerung) in Minuten
Auto Power-Off deaktiviert
Keine Ausgabefunktion, niedrigster Stromverbrauch
Geräteausgang ist serielle Schnittstelle
Geräteausgang ist Analogausgang
Basisadresse der Schnittstelle
Nullpunkteinstellung bei Out = dAC: Eingabe des Messwertes bei dem der
Analogausgang 0V ausgeben soll
Steigungseinstellung bei Out = dAC: Eingabe der Messwertes bei dem der
Analogausgang 1V ausgeben soll

Der Nullpunkt des Sensors wird um diesen Wert verschoben, damit kön­nen Fühler- und Messgeräte-Abweichungen ausgeglichen werden.
Nullpunktverschiebung ist deaktiviert (=0.00) *
Die Mess-Steigung des Sensors wird um diesen Faktor [%] verändert,
damit können Fühler-/Messgeräte-Abweichungen ausgeglichen werden.
Faktor ist deaktiviert (=0.000) *

Alarm an, mit Hupe
Alarm an, ohne Hupe
keine Alarmfunktion

Min-Alarm-Grenze (nicht wenn AL. oFF)

Max-Alarm-Grenze (nicht wenn AL. oFF)

Cyclic: Loggerfunktion zyklischer Logger
Store: Loggerfunktion Einzelwertlogger

keine Loggerfunktion * * *
Zykluszeit in [Sekunden] bei zyklischem Logger * *
Low-Power-Logger mit geringer Stromaufnahme
(nur bei zyklischem Logger und langsamer Messung)

Clock: Einstellen der Uhrzeit Stunde:Minuten
Date: Einstellen des Datums Tag.Monat
Year: Einstellen der Jahreszahl

Stor

C_log

C_dat

**
**
**
**
**

*

*

***
***

**

Hinweis: Bei Verwendung der Loggerfunktion können einige Menüpunkte in verschieden Betriebszuständen

nicht aufgerufen werden (*). Sollen diese Einstellung verändert werden, muss dieser Betriebszu­stand durch Stoppen des Logger bzw. Löschen der Daten beendet werden! (siehe Kapitel 3)

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 5 von 12

2.1 Verschiedene Messarten: „rAtE-Slo, -P.dEt, -FASt“

Das Gerät unterstützt 3 verschiede Messarten für verschiedene Anwendungszwecke. Zwei davon arbeiten
mit einer erhöhten Messfrequenz von >1000 Messungen/sek. Ist eine der beiden aktiv wird in der unteren
Anzeige entsprechend P.dEt oder FASt angezeigt.

2.1.1 rAtE-Slo: Standardmessung

Messfrequenz 4Hz, Mittelungsverfahren und Messfilter sind aktiv.
Anwendungsbereich: Messen von langsamen Druckänderungen und statischen Drücken, z.B. Dichtigkeits­prüfungen, Luftdruckmessungen u.ä.
Höchste Messgenauigkeit, störungsunempfindlich, niedriger Stromverbrauch.

2.1.2 rAtE-P.dEt: Peak detection = Spitzenwertdetektion

Messfrequenz >1000Hz, das Messsignal wird ungefiltert wiedergegeben.
Anwendungsbereich in Verbindung mit Logger-Funktion: Messen von Spitzendrücken und schnellen Druck­schwankungen mit einer Auflösung <1 ms. Bei zyklischer Loggerfunktion werden jeweils der arithmetische
Mittelwert, der höchste und der niedrigste Druck des Intervalls aufgezeichnet.
Achtung: erhöhter Stromverbrauch, Messung ist störungsempfindlich (auch gegenüber elektromagnetischen
Störungen).

2.1.3 rAtE-FASt: Fast: Schnelle Messung

Messfrequenz >1000Hz, aber dass Messsignal wird gefiltert wiedergegeben (weniger störungsempfindlich,
kurze Spitzen werden ‚herausgefiltert‘), ansonsten identisch zu „rAtE-P.dEt“

2.2 Mittelwertbildung

Die Mittelwertbildung bezieht sich auf die Anzeigewerte (Display und Schnittstelle). Sie ist komplett unab­hängig von der Mittelwertbildung der Loggerfunktion (bitte nicht verwechseln!).
Die Mittelwertbildung integriert über eine einstellbare Zeit sämtliche Messwerte und errechnet dann den re­sultierenden gemittelten Anzeigewert. Die Funktion ist unabhängig von der Messart (schnelle/langsame Mes-
sung).
Solange noch nicht eine ausreichend lange (eingestellte Zeit in Sekunden) gemessen wurde um den Mittel­wert errechnen zu können, wird in der Anzeige “----“ angezeigt, in der unteren Anzeige erscheint ein ‚Count­down‘.
Während des Low-Power-Loggerbetriebes ist die Mittelwertbildung immer deaktiviert.

Funktion des Min/Max-Wertspeichers in Kombination mit der Mittelwertbildung:

- Ist die Mittelwertbildung aktiviert, und die Messfunktion langsame Messung (rAtE-Slo) gewählt, so bezieht
sich der Min/Max-Wertspeicher auf die gemittelten Anzeigewerte.

- Ist die Mittelwertbildung aktiviert, und eine schnelle Messfunktion (rAtE-FASt oder P.dEt) gewählt, so be­zieht sich der Min/Max-Wertspeicher auf die intern gemessenen Werte (>1000Hz Messfrequenz).

2.3 Nullpunktkorrektur Sensor ('OFFS')

Für die Messung kann eine Nullpunktverschiebung vorgenommen werden:

Angezeigter Wert = gemessener Wert – Offset

Standardeinstellung: 'off' = 0.0, d.h. es wird keine Korrektur vorgenommen. Die Nullpunktkorrektur wird zu­sammen mit der Steigungskorrektur (s.u.) vor allem zum Abgleich von Sensorabweichungen verwendet. Die
Eingabe erfolgt in der eingestellten Anzeigeeinheit.

2.4 Steigungskorrektur Sensor ('SCAL')

Die Steigung der Messung kann mit diesem Faktor beeinflusst werden (Faktor ist in %):

angezeigter Wert = gemessener Wert * (1+Scal/100)

Standardeinstellung: 'off' =0.000, d.h. es wird keine Korrektur vorgenommen. Die Steigungskorrektur wird
zusammen mit der Nullpunktkorrektur (s.o.) vor allem zum Abgleich von Sensorabweichungen verwendet.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 6 von 12

2.5 Abschaltverzögerung

Wird für die Dauer der Abschaltverzögerung keine Taste gedrückt bzw. keine Schnittstellenkommunikation
vorgenommen, so schaltet sich das Gerät automatisch ab.
Ist P.oFF = oFF, so ist die Abschaltverzögerung deaktiviert.

2.6 Geräteausgang

Der Ausgang kann entweder als serielle Schnittstelle (für USB3100, GRS3100 oder GRS3105 Schnittstellen­adapter) oder als Analogausgang (0-1V) verwendet werden.

2.6.1 Schnittstelle – Einstellung der Basisadresse ('Adr.')

Es können bis zu 10 Messgeräte der Geräte-Familie GMH3xxx gleichzeitig an einer Schnittstelle betrieben
werden (bspw. mit Schnittstellenwandler GRS3105: 5 Geräte). Die Geräte müssen jeweils unterschiedliche
Basisadressen 01, 11, 21 ... 91 besitzen. Siehe auch Kapitel 4

2.6.2 Analogausgang – Skalierung mit DAC.0 und DAC.1

Hinweis: Der Analogausgang kann nicht bei einer Loggeraufzeichnung verwendet werden.

Mit DAC.0 und DAC.1 kann der Analogausgang sehr einfach skaliert werden.
Es ist darauf zu achten, dass der Analogausgang nicht zu stark belastet wird, da sonst der Ausgangswert
verfälscht werden kann und die Stromaufnahme des Gerätes entspr. steigt. Belastungen bis ca. 10kOhm
sind unbedenklich.
Überschreitet die Anzeige den mit DAC.1 eingestellten Wert, so wird 1V ausgegeben
Unterschreitet die Anzeige den mit DAC.0 eingestellten Wert, so wird 0V ausgegeben.
Im Fehlerfall (Err.1, Err.2, ----, usw.) wird am Analogausgang eine Spannung leicht über 1V ausgegeben.

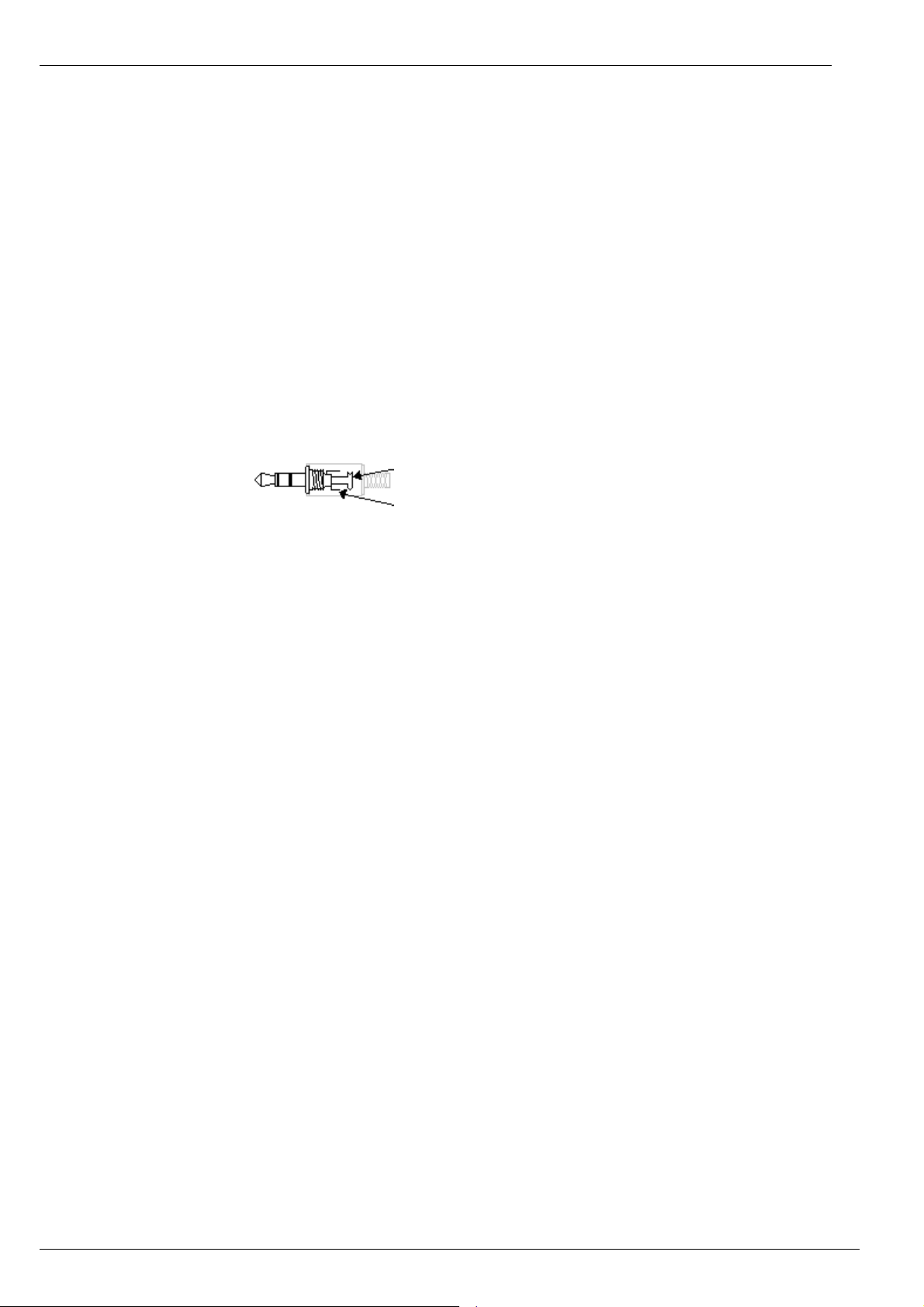

Klinkensteckerbelegung:

GND

Achtung!

Der 3. Anschluss darf nicht benutzt wer-

+Uout

den!
Nur Stereo-Klinkenstecker sind zulässig!

2.7 Alarm

Es sind 3 Einstellungen möglich: aus (AL. oFF), an mit Hupe (AL. on), an ohne Hupe (AL. no.So).
Bei folgenden Bedingungen wird bei aktiver Alarmfunktion (on oder no.So) ein Alarm ausgegeben:

- untere (AL. Lo) bzw. obere Alarmgrenze (AL.Hi) unter- bzw. überschritten.

- Sensorfehler (Sens Erro)

- schwache Batterie (bAt)

- Err.7: Systemfehler (wird immer mit Hupe gemeldet)

Im Alarmfall wird bei Schnittstellenzugriffen das ‚PRIO‘-Flag gesetzt.

2.8 Echtzeituhr

Die Echtzeituhr wird für die zeitliche Zuordnung der Loggerdaten benötigt. Kontrollieren Sie deshalb bei Be­darf die Einstellungen.
Nach einem Batteriewechsel wird nach dem Einschalten des Gerätes automatisch das Uhrzeit-Einstellungs­Menü gestartet.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 7 von 12

A

3 Bedienung der Loggerfunktion

Grundsätzlich besitzt das Gerät zwei verschiedene Loggerfunktionen:

„Func-Stor“: jew. ein Messergebnis wird aufgezeichnet, wenn „Store“ (Taste 6) gedrückt wird.
„Func-CYCL“: Messergebnisse werden automatisch im Abstand der eingestellten Zykluszeit aufgezeich-

net, die Aufzeichnung wird mit 2 sek. lang „Store“ drücken gestartet.

Der Logger zeichnet jeweils drei Messergebnisse auf:

Istwert oder Mittelwert (je nach gewählter Funktion), Min.-Peak und Max Peak.

Min.- und Max.-Peak sind dabei die minimal bzw. maximal gemessenen Druckwerte seit dem letzten Spei­chervorgang. Somit können sowohl der aktuelle Druckwert als auch vorhandene Druckschwankungen sehr
genau analysiert werden.
Zur Auswertung der Daten benötigen sie die Software GSOFT3050

(min. V1.1)

einfach gestartet und eingestellt werden kann.
Bei aktivierter Loggerfunktion (Func Stor oder Func CYCL) steht die Hold Funktion nicht zur Verfügung, die
Taste 6 ist für die Loggerbedienung zuständig.

3.1 „Func-Stor“: Einzelwerte speichern

Jeweils ein Messergebnis wird aufgezeichnet, wenn „Store“ (Taste 6) gedrückt wird. Die gespeicherten Da­ten können in der Anzeige selbst betrachtet werden (bei Aufrufen der Konfiguration erscheint ein zusätzli­ches Menü: „REAd LoGG“), oder mit Hilfe der Schnittstelle in einen PC eingelesen werden.

, mit der auch der Logger sehr

Speicherbare Messergebnisse: 99
Ein Messergebnis besteht aus: - Messwert zum Zeitpunkt des Speicherns

- Min.-Peak, Max-Peak seit dem letzten Speichern

- Uhrzeit und Datum zum Zeitpunkt des Speicherns

Bei jedem Speichern wird kurz „St. XX“ angezeigt. XX ist dabei die Nummer des Messergebnisses.

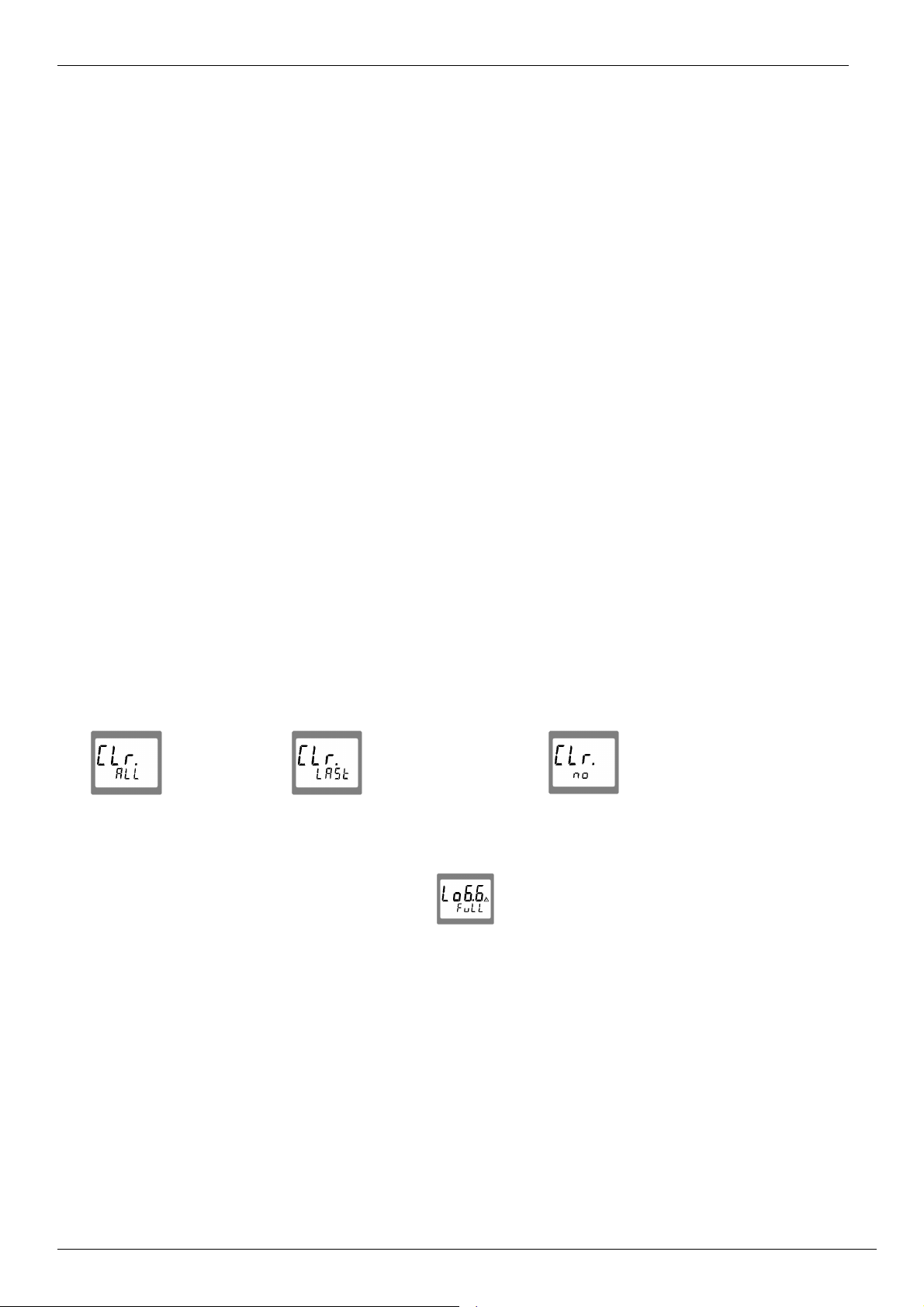

Wenn bereits Daten gespeichert wurden:

Wird Taste „Store“ 2 sek. lang gedrückt, wird die Auswahl zum Löschen des Loggerspeichers gezeigt:

lle
Datensätze
löschen

den zuletzt
aufgezeichneten
Datensatz löschen

nichts löschen
(Vorgang abbrechen)

Die Auswahl erfolgt mit 5 (Taste 2) bzw. 6 (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert.

Falls der Loggerspeicher voll ist, erscheint:

Einzelwerte betrachten

Im Gegensatz zur zyklischen Loggerfunktion können Einzelwerte auch direkt in der Anzeige betrachtet wer­den: 2 sek. lang „Set“ (Taste 4) drücken: als erstes Menü wird jetzt „rEAd LoGG“ (Logger auslesen) ange­boten. Nach Drücken der Taste „4“ (Taste 3) wird das letzte Messergebnis gezeigt, das Wechseln zwischen
den Werten eines Messergebnisses erfolgt ebenfalls mit 4.
Das Wechseln zu anderen Messergebnissen erfolgt mit den Tasten 5 oder 6.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 8 von 12

A

3.2 „Func-CYCL“: Autom. Aufzeichnung mit einstellbarer Logger-Zykluszeit

Die Logger-Zykluszeit ist einstellbar (siehe Konfiguration). Beispielsweise „CYCL“ = 60: alle 60 Sekunden
wird ein Messergebnis abgespeichert.
Zusätzlich ist bei Messart "rAtE-Slo" eine Stromsparfunktion wählbar: „Lo.Po“.
Ist diese „on“ bewirkt dies, dass während der Logger aufzeichnet eine Messung nur zum jeweiligen Logger­Zeitpunkt stattfindet. Dies senkt den Stromverbrauch erheblich und empfiehlt sich daher vor allem für Lang­zeitmessungen (z.B. Dichtigkeitsprüfungen), bei denen kein Netzgerät zur Verfügung steht.

Speicherbare Datensätze: 10000
Zykluszeit: 1...3600sek (=1h), einstellbar in der Konfiguration

Ein Datensatz besteht aus:
 langsamen Messungen (rAtE SLo): - Momentaner Wert zum Zeitpunkt des Speicherns

- Min.-Peak, Max-Peak seit dem letzten Speichern

 schnellen Messungen (rAtE FASt,P.dEt) - arithmetischer Mittelwert seit dem letzten Speichern

- Min.-Peak, Max-Peak seit dem letzten Speichern

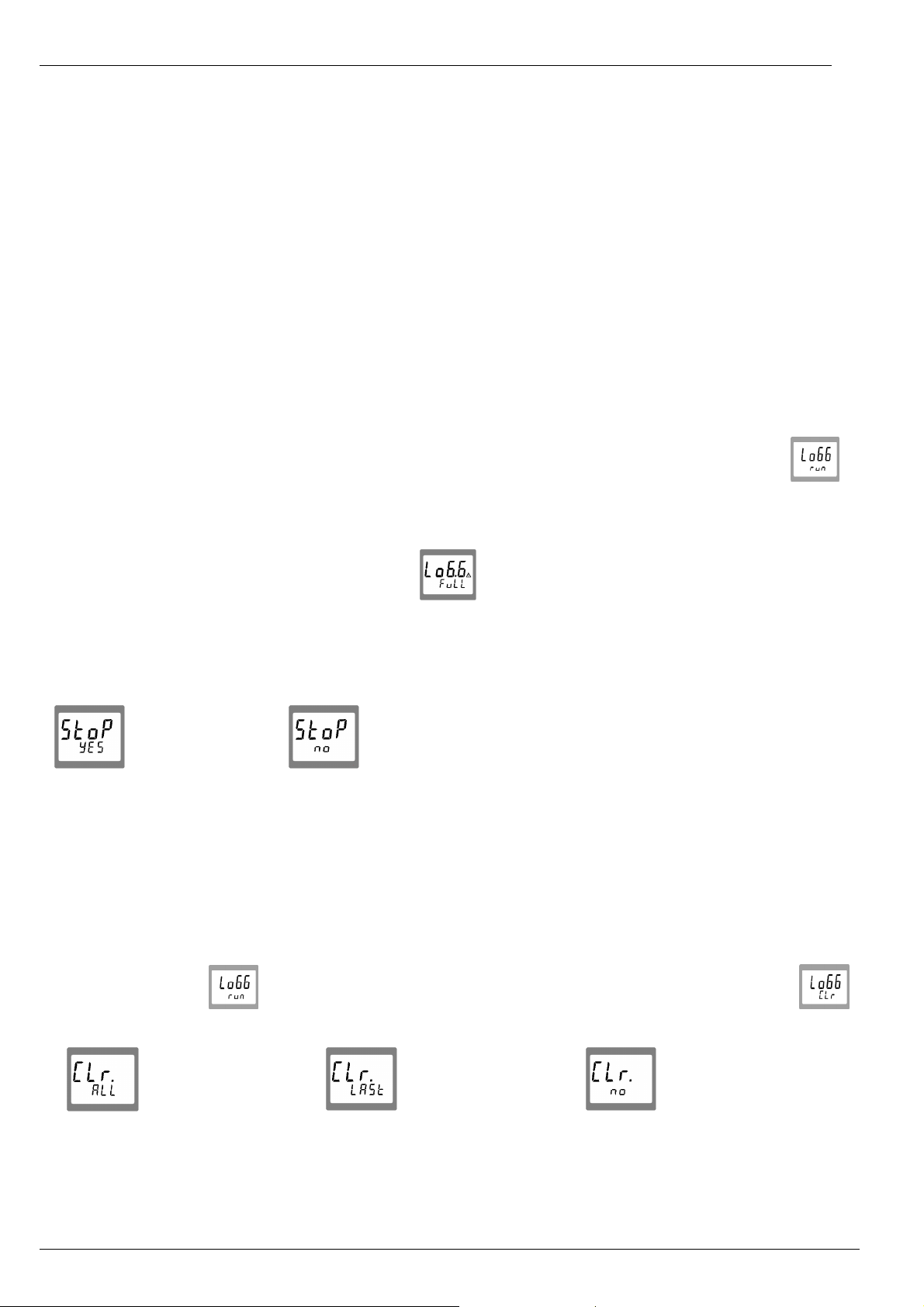

Loggeraufzeichnung starten:

Durch 2 Sekunden Drücken der Taste "Store" (Taste 6) wird die Loggerbedienung aufgerufen. In der Anzei-

ge erscheint:

Durch erneutes kurzes Drücken der Taste "Store" wird die Aufzeichnung gestartet.

Danach wird bei jeder Aufzeichnung kurz die Anzeige ‘St.XXXX‘ angezeigt. XXXX steht hierbei für die Num­mer des Datensatzes 1 ... 10000.

Falls der Loggerspeicher voll ist, erscheint:

Die Aufzeichnung wird automatisch angehalten.

Bei der Low-Power-Logger-Funktion „Lo.Po = on“ schaltet sich das Gerät ab sobald der Loggerspeicher ge­füllt ist.

Loggeraufzeichnung stoppen:

Durch kurzes Drücken von "Store" (Taste 6) kann die Aufzeichnung gestoppt werden. Es erscheint dann
eine Sicherheitsabfrage:

ufzeichnung

stoppen

Die Aufzeichnung
nicht stoppen

Die Auswahl erfolgt mit 5 (Taste 2) bzw. 6 (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert.

Hinweis: Wird versucht ein mit zyklischer Aufzeichnung laufendes Messgerät auszuschalten, so

wird automatisch nachgefragt, ob die Aufzeichnung gestoppt werden soll.
Nur bei gestoppter Aufzeichnung kann das Gerät abgeschaltet werden.
Die Auto-Power-Off Funktion ist bei laufender Aufzeichnung deaktiviert!

Loggeraufzeichnung löschen:

Durch 2 Sekunden Drücken der Taste "Store" (Taste 6) wird die Loggerbedienung aufgerufen.

In der Anzeige erscheint

Anzeige

umgeschaltet.

. Durch kurzes Drücken der Taste 5 (Taste 2) bzw. 6 (Taste 5) wird auf die

Wird nun die Taste "Store" (Taste 6) gedrückt, so wird die Auswahl zum Löschen des Loggerspeichers an­gezeigt:

Alle Datensätze lö­schen

die zuletzt aufge­zeichnete Datenreihe
löschen

nichts löschen
(Vorgang abbrechen)

Die Auswahl erfolgt mit 5 (Taste 2) bzw. 6 (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 9 von 12

4 Die serielle Schnittstelle

Mit einem galv. getrennten Schnittstellenwandler GRS3100, GRS3105 oder USB3100 (Zubehör) kann das
Gerät direkt an eine RS232- bzw. USB-Schnittstelle eines PC angeschlossen werden.
Mit dem GRS3105 können bis zu 5 Messgeräte gleichzeitig verbunden werden (siehe auch Bedienungsan­leitung GRS3105).
Die Übertragung ist durch aufwendige Sicherheitsmechanismen gegen Übertragungsfehler geschützt (CRC).

Folgende Standard - Softwarepakete stehen zur Verfügung:

 GSOFT3050: Bedien- und Auswertesoftware für die integrierte Loggerfunktion
 EBS9M: 9-Kanal-Software zum Anzeigen des Messwertes
 EASYCONTROL: Universal Mehrkanal - Software (EASYBus, RS485 und GMH3000- Betrieb)

zur Echtzeitaufzeichnung und -darstellung von Messdaten eines
Messgerätes im ACCESS®-Datenbankformat

Zur Entwicklung eigener Software ist ein GMH3000-Entwicklerpaket erhältlich, dieses enthält:
 universelle Windows - Funktionsbibliothek ('GMH3000.DLL') mit Dokumentation, die von allen gängigen

Programmiersprachen eingebunden werden kann, verwendbar für Windows 95 / 98™, Windows NT™,
Windows 2000™, Windows XP™

 Programmbeispiele Visual Basic 4.0™, Delphi 1.0™, Testpoint™

Abgesehen vom Betrieb mit einem PC kann mit dem Zusatzgerät GAM3000 die Schnittstelle mit der Alarm­funktion dazu verwendet werden einfache Überwachungs- oder Regelvorgänge auszuführen. Das GAM3000
wird einfach mit der Schnittstelle verbunden und besitzt einen Schaltausgang (Relais).

Das Messgerät besitzt 3 Kanäle:

Kanal 1: Istwert-Kanal und Basisadresse
Kanal 2: Min.-Peak-Kanal (siehe Kapitel 3)
Kanal 3: Max.-Peak-Kanal (siehe Kapitel 3)

Hinweis: Die über die Schnittstelle ausgegebenen Mess-/ Alarm-/Bereichswerte werden immer in

der eingestellten Anzeigeeinheit ausgegeben!

Unterstützte Schnittstellenfunktionen:

Kanal Code Name/Funktion Kanal Code Name/Funktion
1 2 3 1 2 3
x x x 0 Messwert lesen x x x 200 Min. Anzeigebereich lesen
x x x 3 Systemstatus lesen x x x 201 Max. Anzeigebereich lesen
x 6 Minwert lesen x x x 202 Anzeige-Einheit lesen
x 7 Maxwert lesen x x x 204 Anzeige DP lesen
x x x 12 ID-Nummer lesen x 208 Kanalzahl lesen
x 22 Min. Alarmgrenze (AL. - AL.Lo) lesen x 214 Steigungskorrektur lesen [%]
x 23 Max. Alarmgrenze (AL. - AL.Hi) lesen x 216 Offsetkorrektur lesen
x 32 Konfigurationsflag lesen

BitAlarmAn:1; BitAlarmHupe:3;
BitPeakDetection:33; BitFastFiltered:34;
BitLoggerAn:50; BitZyklischerLogger:51;
BitStromsparlogger:52

x 102 Min. Alarmgrenze (AL. - AL.Lo) setzen x 226 Logger: Zykluszeit (LoGG - CYCL) setzen
x 103 Max. Alarmgrenze (AL. - AL.Hi) setzen x 227 Logger: Aufzeichnung starten
x 160 Konfigurationsflag setzen (siehe 32) x 228 Logger: Anzahl der Daten lesen
x 174 Minwertspeicher löschen x 229 Logger: Zustand lesen
x 175 Maxwertspeicher löschen x 231 Logger: Stoppzeit lesen
x x x 176 Min. Messbereich lesen x 233 Echtzeituhr (CLOC) lesen
x x x 177 Max. Messbereich lesen x 234 Echtzeituhr (CLOC) setzen
x x x 178 Messbereich Einheit lesen x 236 Loggerspeichergröße lesen
x x x 179 Messbereich DP lesen x 240 Reset
x x x 180 Messbereichs-Messart lesen x 254 Programmkennung lesen
x x x 199 Anzeige-Messart lesen x 260 Logger: Daten lesen manueller Logger

x 222 Abschaltverzögerung (Conf-P.oFF) lesen
x 223 Abschaltverz. (ConF-P.oFF) setzen
x x x 224 Logger: Daten lesen zyklischer Logger
x 225 Logger: Zykluszeit (LoGG - CYCL) lesen

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 10 von 12

5 Druckanschluss



Bei Überdruck- bzw. Unterdruckmessungen (-100 mbar ... 2000 mbar):

Kunststoffschlauch mit 4 mm Innendurchmesser an den Anschlussstutzen "+" anstecken.

Der Anschluss "-" bleibt unbelegt!



Bei Unterdruckmessungen (-2000 mbar ... 0 mbar):

Durch Anstecken des Schlauches an den Anschlussstutzen "-" kann auch ein Unterdruck bis zum vollen

Überdruckmessbereich gemessen werden.

Achtung: die Anzeige erfolgt positiv, es wird kein Minus in der Anzeige dargestellt.

Beispiel: Es ist eine Unterdruckmessung bis -2000 mbar möglich, wobei aber die Anzeige 2000 anzeigen

würde (Minuszeichen fehlt!).



Bei Differenzdruckmessungen:

Die beiden Kunststoffschläuche mit 4mm Innendurchmesser an die Anschlussstutzen "+" und "-" anste-

cken, wobei am Anschluss "+" der höhere Druck anzuschließen ist.

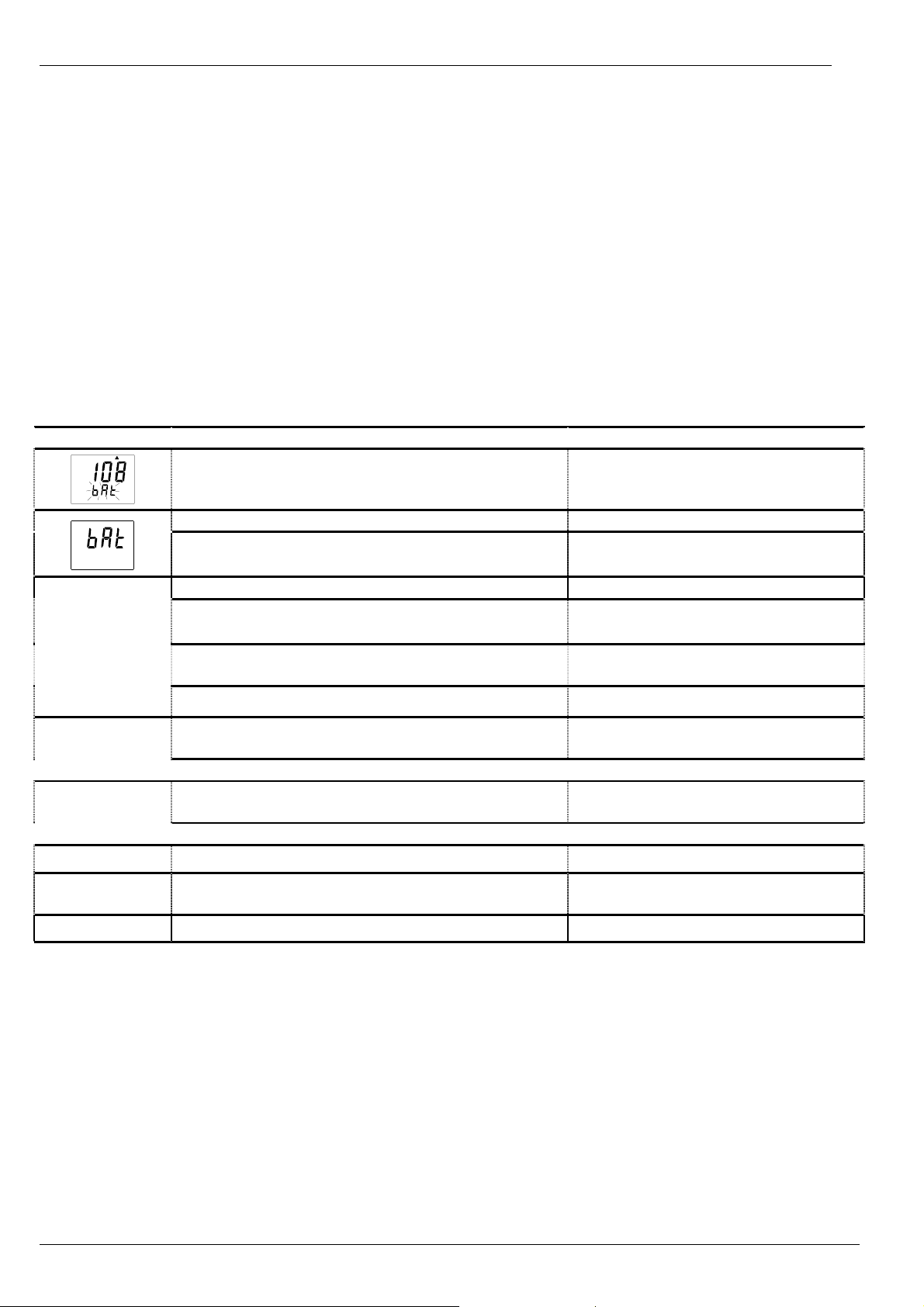

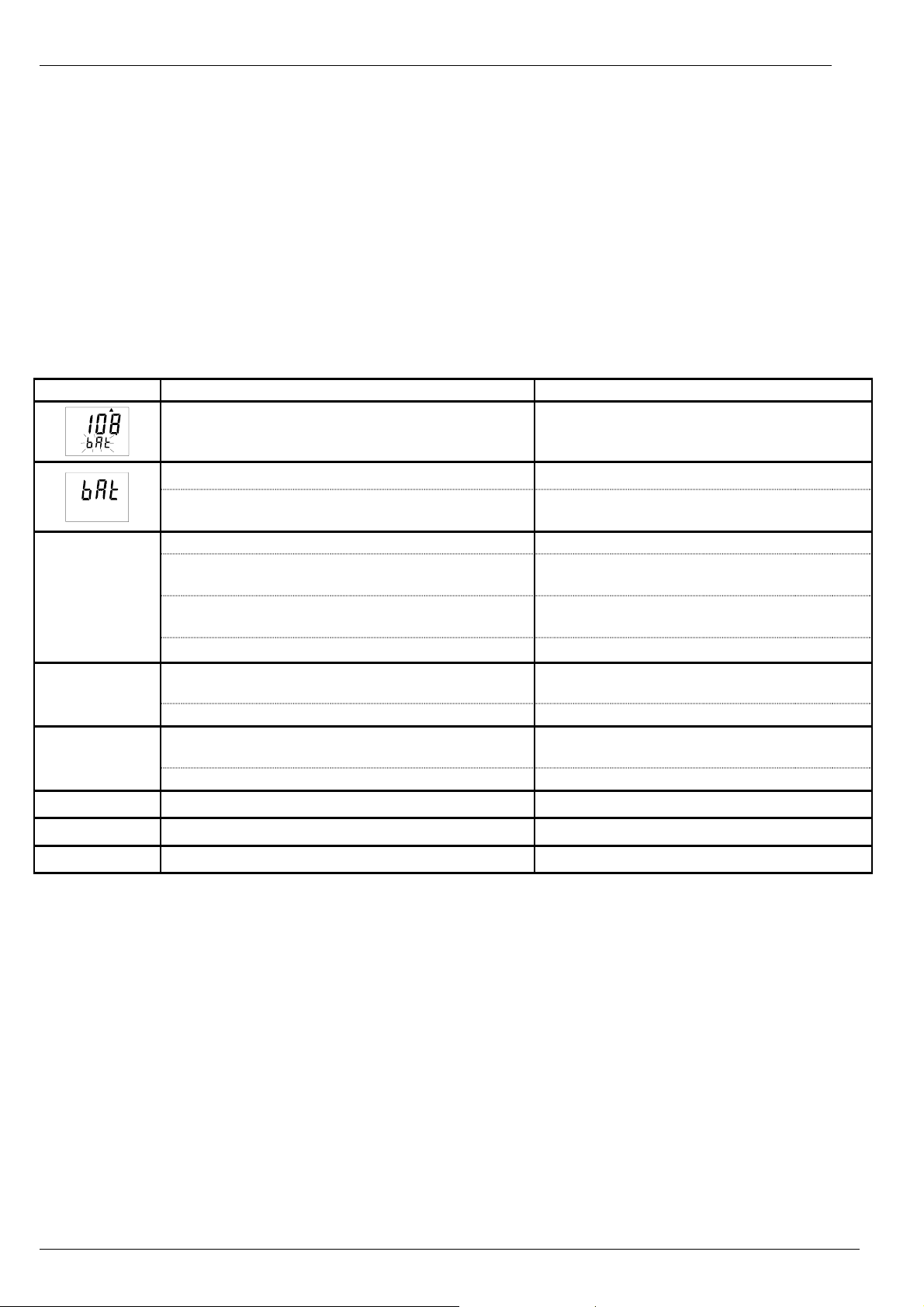

6 Fehler- und Systemmeldungen

Anzeige Bedeutung Abhilfe

Batteriespannung schwach, Funktion ist nur noch
kurze Zeit gewährleistet

Neue Batterie einsetzen

Keine Anzeige

bzw.

wirre Zeichen

Gerät reagiert
nicht auf Tas-

tendruck

Err.1

Err.2

Err.4
Err.9

Err.7

Batterie ist leer Neue Batterie einsetzen
Bei Netzgerätebetrieb: falsche Spannung Netzgerät überprüfen / austauschen

Batterie ist leer Neue Batterie einsetzen
Bei Netzgerätebetrieb: falsche Spannung/Polung Netzgerät überprüfen / austauschen

Systemfehler Batterie und Netzgerät abklemmen,

kurz warten, wieder anstecken

Gerät defekt Zur Reparatur einschicken

Messbereich ist überschritten Prüfen: liegt Druck über 2000 mbar?

-> Messwert ist zu hoch!
Sensor defekt Zur Reparatur einschicken
Messbereich ist unterschritten Prüfen: liegt Druck unter -100 mbar?

-> Messwert ist zu tief!
Sensor defekt Zur Reparatur einschicken
Wert ist zu niedrig für Anzeige, Tara aktiv Prüfen: Anzeige unter –2000 (tara?)?

Messwert ist weit außerhalb des zul. Messbe­reichs

Systemfehler Zur Reparatur einschicken

Prüfen: Druck innerhalb Messbe­reich?

7 Hinweis zum Kalibrierservice

Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen:
Soll das Messgerät einen Kalibrierschein erhalten, ist dieses zum Hersteller einzuschicken.
Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 11 von 12

_

8 Technische Daten

Messdaten:

Messbereich: - 100 bis 2000 mbar relativ

- Option: MB: -1 ... 2bar

-1000 bis 2000 mbar relativ
Überlast: max. 4000 mbar rel. (ohne Zerstörung oder Neukalibrierung des Sensors)
Auflösung: 1 mbar
Druckeinheiten: mbar, bar, kPa, MPa, mmHg, PSI, mH
Genauigkeit: (typ.) ±0,2%FS (Hysterese und Linearität)

±0,4%FS (Temperatur-Einfluss von 0-50°C)

- Option: höhere Genauigkeit:

±0.1%FS (Hysterese und Linearität)

±0.4%FS (Temperatur-Einfluss 0-50°C)

Messzyklus: langsam: 4 Messungen / Sekunde (ConF - Rate = Slow)

schnell: >1000 Messungen / Sekunde (ConF - Rate = FASt und P.dEt)

Nenntemperatur: 25°C
Sensor: piezoresistiver Relativdruck-Sensor intern im Messgerät. Geeignet für Luft bzw.

nicht korrosive und nicht ionisierende Gase und Flüssigkeiten.
(nicht für Wasser geeignet - hierbei Luftvorlage verwenden!)

Sensoranschluss: 2 Metallanschlusszapfen aus Messing vernickelt, an der Stirnseite des Messgerätes

zum Anschluss eines Druckschlauchs 6x1mm (4mm InnenØ)

(Unterdruckmessung bis -2000 mbar möglich, siehe Kapitel 5)
(Unterdruckmessung bis -2000 mbar möglich, siehe Kapitel 5)

O

(= Aufdruck ‚m‘)

2

, umschaltbar

Logger: 2 Funktionen: Einzelwertlogger („Func–Stor“) und zyklischer Logger („Func–CYCL“)

Speicherplätze: Stor: 99

CYCL: 10000 (in max. 64 Aufzeichnungsreihen)

Zykluszeit CYCL: 1...3600 Sekunden

Anzeige: 2 vierstellige LCD-Anzeigen für Istwert (12.4mm hoch) sowie für Min-, Max-Wert,

Holdfunktion, etc. (7mm hoch). Weitere Funktionspfeile für Einheit, Tara etc.

Bedienelemente: 6 Folientaster
Ausgang: 3-polige, 3.5 mm Klinkenbuchse

Ausgangsfunktion: wahlweise serielle Schnittstelle oder Analogausgang
Schnittstelle: serielle Schnittstelle. Über Schnittstellenwandler GRS3100, GRS3105 oder

USB3100 (Zubehör) an die RS232- bzw. USB-Schnittstelle eines PC anschließbar.

Analogausgang: 0 ... 1 Volt, frei skalierbar (Auflösung 12 bit)

Stromversorgung: 9V-Batterie, Type: IEC 6F22 (im Lieferumfang enthalten)

sowie zusätzliche Netzgerätebuchse (1.9mm Innenstiftdurchmesser) für externe
stabilisierte 10.5 - 12V Gleichspannung.

+

(passendes Netzgerät: GNG 10 / 3000)

Stromaufnahme: Messzyklus langsam: ~ 0.6 mA

Messzyklus schnell: < 2.5 mA
Low-Power-Logger: < 0.1 mA (Zykluszeit > 30s ohne Schnittstellenbetrieb und

Alarmhupe) bis 0.4 mA (bei Zykluszeit 1s)

Batteriewechselanzeige:'bAt '

weitere Funktionen:

Power-Off-Funktion: Gerät schaltet sich, wenn für die Dauer der Abschaltverzögerung keine Taste ge-

drückt wurde bzw. keine Schnittstellenkommunikation stattfand, automatisch ab. Die
Abschaltverzögerung ist zwischen 1-120min einstellbar oder ganz abschaltbar.

Min/Max-Alarm: Der Messwert wird ständig auf die eingestellten Min- und Max-Alarmwerte über-

wacht.
Alarmgebung über integrierte Hupe, Anzeige und Schnittstelle

Echtzeituhr: integrierte Uhr mit Datum und Jahr

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6B-01 Bedienungsanleitung GMH3181-13 Seite 12 von 12

Gehäuse: aus schlagfestem ABS, Folientastatur, Klarsichtscheibe. Frontseitig IP65
Abmessungen: ohne Druckanschlussstutzen: 142 x 71 x 26 mm (L x B x H)

Sensorstutzen an Stirnseite des Gerätes: ca. 11mm lang
Gewicht: ca. 170 g
Arbeitstemperatur: -20 bis +50°C
Relative Feuchte: 0 bis 95 % r.F. (nicht betauend)
Lagertemperatur: -20 bis +70°C

EMV: Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie

des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die

elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind.

zusätzlicher Fehler: <1%

9 Entsorgungshinweise

Das Gerät darf nicht über die Restmülltonne entsorgt werden. Soll das Gerät entsorgt werden, senden Sie
dieses direkt an uns (ausreichend frankiert). Wir entsorgen das Gerät sachgerecht und umweltschonend.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01

User’s Manual

Handheld Digital Manometer

GMH3181-13

-100 to 2000 mbar relative

Version 6.5

GREISINGER

D - 93128 Regenstauf, Hans-Sachs-Straße 26

electronic GmbH

H61.0.34.6C-01 User’s Manual GMH3181-13 page 2 of 12

CONTENTS

1 GENERAL .....................................................................................................................................................................2

1.1 S

1.2 O

1.3 C

1.4 D

1.5 B

2 CONFIGURATION.........................................................................................................................................................4

2.1 D

2.2 A

2.3 Z

2.4 S

2.5 P

2.6 O

2.7 A

2.8 R

3 OPERATION OF LOGGER...........................................................................................................................................7

3.1 „F

3.2 „F

4 THE SERIAL INTERFACE............................................................................................................................................9

5 PRESSURE CONNECTION TO THE SENSORS.......................................................................................................10

6 ERROR AND SYSTEM MESSAGES ..........................................................................................................................10

7 CALIBRATION SERVICES .........................................................................................................................................10

8 SPECIFICATION .........................................................................................................................................................11

9 DISPOSAL NOTES .....................................................................................................................................................12

AFETY REQUIREMENTS

PERATION AND MAINTAINANCE ADVICE
ONNECTIONS
ISPLAY
ASIC OPERATION

IFFERENT KINDS OF MEASURING

..........................................................................................................................................................3

...................................................................................................................................................................3

...........................................................................................................................................2

...................................................................................................................3

....................................................................................................................................................3

: „RATE-SLO, -P.DET, -FAST“...............................................................................5

2.1.1 rAtE-Slo: Standard Measuring.........................................................................................................................5

2.1.2 rAtE-P.dEt: Peak detection..............................................................................................................................5

2.1.3 rAtE-FASt: Fast filtered measuring..................................................................................................................5

VERAGING FUNCTION
ERO DISPLACEMENT SENSOR
CALE CORRECTION SENSOR
OWER OFF TIME

UTPUT

...................................................................................................................................................................6

..............................................................................................................................................5

('OFFS') ...................................................................................................................5

('SCAL') .....................................................................................................................5

.....................................................................................................................................................5

2.6.1 Interface - Base Address ('Adr.') .....................................................................................................................6

2.6.2 Analogue Output – Scaling with DAC.0 and DAC.1 ........................................................................................6

LARM

.....................................................................................................................................................................6

EAL TIME CLOCK

UNC-STOR
UNC

-CYCL“: A

....................................................................................................................................................6

“: S

TORING SINGLE MEASUREMENTS

UTOMATIC RECORDING WITH SELECTABLE LOGGER-CYCLE-TIME

.....................................................................................................7

....................................................8

1 General

1.1 Safety Requirements

This device has been designed and tested in accordance with the safety regulations for electronic devices.
However, its trouble-free operation and reliability cannot be guaranteed unless the standard safety measures
and special safety advises given in this manual will be adhered to when using the device.

1. Trouble-free operation and reliability of the device can only be guaranteed if the device is not subjected
to any other climatic conditions than those stated under "Specification".

2. Device and sensors have to be handled with care (don’t throw, hit, etc.).

3. If the device is transported from a cold to a warm environment condensation may cause in a failure of the
function. In such a case make sure the device temperature has adjusted to the ambient temperature
before trying a new start-up.

4. If device is to be connected to other devices (e.g. via serial interface) the circuitry has to be designed
most carefully. Internal connection in third party devices (e.g. connection GND and earth) may result in
not-permissible voltages impairing or destroying the device or another device connected.
Warning: If device is operated with a defective mains power supply (e.g. short circuit from mains voltage
to output voltage) this may result in hazardous voltages at the device (e.g. at sensor socket or interface).

5. If there is a risk whatsoever involved in running it, the device has to be switched off immediately and to
be marked accordingly to avoid re-starting.
Operator safety may be a risk if:

- there is visible damage to the device

- the device is not working as specified

- the device has been stored under unsuitable conditions for a longer period of time.
In case of doubt, please return device to manufacturer for repair or maintenance.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 3 of 12

1.2 Operation And Maintenance Advice

• Battery Operation
If ´bAt´ are shown in the secondary display the battery has been used up and needs to be replaced. The
device will, however, operate correctly for a certain amount of time. If ´bAt´ is shown in the upper display
the voltage is too low to operate the device; the battery has been completely used up.

Note: The battery has to be taken out, when storing device above 50°C.

We recommend to take out battery if device is not used for a longer period of time!

• Mains Operation With Power Supply
Warning: When using a power supply please note that operating voltage has to be 10.5 to 12 V DC.

Do not apply overvoltage!! Cheap 12V-power supplies often have excessive no-load voltage.
We, therefore, recommend using regulated voltage power supplies. Trouble-free operation is guaranteed
by our power supply GNG10/3000. Prior to connecting the power supply to the mains make sure that the
operating voltage stated at the power supply is identical to the mains voltage.

1.3 Connections

Connection for pressure tubes: „+“ = higher pressure, „-“ = lower pressure
Interface: Connection for el. isolated interface adapter (p.r.t. chapter 4)
The mains adapter socket is located at the left side of the device.

1.4 Display

Units: an arrow points to the

chosen measuring unit

SL: no function

main display: shows measuring value
secondary display: shows min-, max- or hold value

Tara: appears if tara-function

is activated

Logg: appears, if logger function is chosen,

flashes when logger is running

1.5 Basic Operation

When switching on the device and the logger function is not off the time of the integrated clock will shortly
be displayed. If a zero point adjustment was carried out the display shows shortly „nuLL Corr“.
After changing the battery the clock-setting menu is activated automatically (‚CLOC‘). Check the clock and

adjust, if necessary (p.r.t. chapter 2).

ON

OFF max

123

Set

Menu Quit

456

Tar a

Storemin

Max Memory: Pressing ´max´ (key 2) shows the maximum of the measured values. Pressing it again

Min Memory: Pressing ´min´ (key 5) shows the minimum of the measured values. Pressing it again

Hold Function: By pressing ´Store/Quit´ (key 6) the last measuring value will be held in the secondary

Tare Function: By pressing ´Tara´ (key 3) the display will be set to 0. All measurings from then on will be

Zero-Point Adjustment:

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

On-/Off-Switch
Tara: Calling of tara function, zero point adjustment
min/max: Showing the min- resp. max-memory in sec. display
Store/Quit: Calling of hold function resp. calling of logger functions (p.r.t. chap. 3)
Set/Menu: Calling of configuration

hides it. To clear the max memory press key ´max´ for >2 seconds.

hides it. To clear the min memory press key ´min´ for >2 seconds.

display. Pressing it again hides it. (only when logger = ‚off‘).

displayed relatively to the set tare value. When tara function is activated, the arrow "Tara"
appears in the display. To deactivate tare function press ´Tara´ for >2 seconds.

Please Note: Activating/deactivating tara clears the max- & min-memories.

If there is no pressure or zero-pressure (absolute) applied to the pressure ports the device
will display 0. If there is a permanent deviation (and device is operated under steady
conditions), a permanent zero point adjustment can be carried out. To carry out the
adjustment press button 3 for approx. 5 seconds (Auto Null will be displayed shortly).
The adjustment is done via the OFFSET-value of the sensor (referring configuration
menu).

Please note: A zero-point adjustment can only be carried out if the difference between
the value on display is less than 500 digits!

To recall the manufacturer’s calibration press button 3 for approx. 15 seconds.

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 4 of 12

2 Configuration

To change device settings, press Menu (key 4) for 2 seconds. This will call the configuration menu (main
display: „SEt“).
Pressing key Menu changes between the menus, pressing 4(key 3) jumps to the referring parameters,
which can be selected with key 4(key 3).
The parameters can be changed with 5 (key 2) or 6 (key 5).
Pressing Menu again jumps back to the main configuration menu and saves the settings.
Quit (key 6) finishes the configuration and returns to standard measuring operation.

Menu Param. Values Meaning

‚Menu‘

SEt
ConF

SEt
CAL

SEt
AL.

SEt
LoGG

SEt
CLOC

C_log: cyclic logger (active) C_dat: cyclic logger with data (no active logging) C_stor: individual value logger with data

44445

Set Configuration: Generic Configurations

Unit
rAtE

t.AVG

P.oFF

Out

Adr.
dAC.0

dAC.1

Set Calibration: Adjustment of Sensor *

OFFS

SCAL

Set Alarm: Settings Of Alarm Function

AL.

AL.Lo

AL.Hi

Set Logger: Configuration Of Logger Function * *

Func

CYCL
Lo.Po

Set Clock: Setting Of Real Time Clock

CLOC HH:MM
dAtE TT.MM
YEAr YYYY

mbar,bar..

Slo
FASt
P.dEt
1-120
oFF
1-120
oFF
oFF
SEr
dAC
01,11..91

-100 ... 2000
mbar

-100 ... 2000
mbar

-500 ... 500
mbar

oFF

-2.000 ...

2.000
oFF

on
no.So
oFF

-100 mbar ...
AL.Hi

AL.Lo ...
2000 mbar

CYCL
Stor
oFF

1..3600

on/oFF

or

6

Unit: Unit of display
Rate: Measuring rate (p.r.t. chapter 2.1)
Slow measuring rate (4Hz filtered, low power consumption)
Fast measuring rate, filtered (>1000Hz)
Peak detection: fast measuring rate, unfiltered (>1000Hz)

Averaging period in seconds, used by the averaging function * *
Averaging function deactivated * *
Auto Power Off time in minutes
Auto Power Off deactivated
Function of the output: No output function, lowest power consumption
Output is serial interface
Output is analogue output 0...1V
Base address of interface
Enter desired value at which the analogue output potential should be 0V
(if Out = dAC)
Enter desired value at which the analogue output potential should be 1V
(if Out = dAC)

The offset of sensor will be displaced by this value to compensate for
deviations in the probe or in the measuring device.
Zero displacement inactive (=0.00) *
The measuring scale of sensor will be changed by this factor [%] to
compensate deviations of temperature probe or measuring device
Scale correction factor inactive (=0.000) *

Alarm on, with horn-sound
Alarm on, without horn-sound
Alarm deactivated
Min alarm rail (not when AL. oFF, Sensor-Min is the lower display range of
connected sensor)
Max alarm rail (not when AL. oFF, Sensor-Max is the upper display range
of connected sensor)

Cyclic: logger function ‚cyclic logger‘
Store: logger function ‚individual value logger‘

no logger function * * *
Cycle time of cyclic logger [seconds]
Low-power logger with very low power consumption
(only for cyclic logger and slow measuring rate)

Clock: Setting of time hours:minutes
Date: Setting of date day.month
Year: Setting of year

Stor

C_log

C_dat

**
**
**
**
**

*

*

***
***

**

**

Note: When using the logger function some settings in the menu may not be accessible (*).

If this settings should be changed, the logger has to be stopped before, eventually the logger data
has to be cleared. (p.r.t. chapter 3)

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 5 of 12

2.1 Different Kinds Of Measuring: „rAtE-Slo, -P.dEt, -FASt“

Three different kinds of measuring pressure are supported. Two of them are working with high measuring
frequency of more than 1000 measurings per second. If one of them was chosen in the configuration (see
above), this will be displayed in the secondary display: „P.dEt“ or „FASt“.

2.1.1 rAtE-Slo: Standard Measuring

Measuring rate 4Hz, averaging and filter functions are active.
Application: Measuring of slowly changing or static pressures, e.g. measuring of leakproofness, atmospheric
pressure...
Highest accuracy, high noise immunity (EMI and unstable measuring signals), low power consumption.

2.1.2 rAtE-P.dEt: Peak detection

Measuring rate >1000Hz, the value is displayed unfiltered.
Application with logger function: Measuring of short pressure peaks or fast changing pressures with a
resolution of < 1 ms. The cyclic logger function records the arithmetic mean value, the highest and the lowest
peak of the refering time interval.
Attention: higher power consumption, measuring is sensitive to noise (EMI,..).

2.1.3 rAtE-FASt: Fast filtered measuring

Measuring rate >1000Hz, the value is filtered slightly (higher noise immunity than P.dEt, small peaks will be
filtered out), apart from that identical behaviour like P.dEt.

2.2 Averaging Function

The averaging function concerns the display values (LCD and interface). It is completely independent from
the averaging of the logger function, please don’t mix them up!
The averaging integrates the measuring values during a selectable period of time and then calculates the
average display value. It is independent from the selected kind of measuring (slow, fast, peak detect) .
As long as not enough values are collected (selected averaging time) to calculate a average value, the upper
display shows “----“, the lower display a ‘countdown‘.
During an active low-power-logging procedure the averring is always deactivated

Function of min/max-value memory during averaging:

- If averaging is activated and slow measuring is selected (rAtE-Slo), the min-/max-value memory refers to

the average display value.

- If averaging is activated and fast measuring is selected (rAtE-FASt or P.dEt) , the min-/max-value memory

refers to the internal measured values (fast peaks can be detected).

2.3 Zero Displacement Sensor ('OFFS')

A zero displacement can be carried out for the measured value:

value displayed = value measured - offset

Standard setting: 'off' = 0.0°, i.e. no zero displacement will be carried out. Together with the scale correction
(see below) this factor is mainly used to compensate for sensor deviations. Input is in the display unit.

2.4 Scale Correction Sensor ('SCAL')

The scale of the measuring can be influenced by this setting (factor is in %):

displayed value = measured value * (1+Scal/100)

Standard setting: 'off' =0.000, i.e. value is not corrected. Together with the zero displacement (see above)
this factor is mainly used to compensate for sensor deviations.

2.5 Power Off Time

If there won’t be pressed any key and no interface communication takes place for the time of the power off
time setting (P.Off), the device will be switched off automatically to save battery power.
If P.oFF = oFF then the automatic switch off is deactivated.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 6 of 12

2.6 Output

The output can be used as serial interface (for USB3100, GRS3100 or GRS3105 interface adapters) or as
analogue output (0-1V).

2.6.1 Interface - Base Address ('Adr.')

Up to 10 devices of the GMH3xxx- handheld-family can be connected to a serial interface at once
(depending on interface converter, e.g. GRS3105: 5 devices). To get access to each device the base
addresses of the devices have to be different. For example choose 01 for the first, 11 for the second device
and so on. See also chapter 4.

2.6.2 Analogue Output – Scaling with DAC.0 and DAC.1

Note: Analogue output can not be used during logger recordings

With the DAC.0 and DAC.1 values the output can be rapidly scaled to Your efforts.
Keep in mind not to connect low-resistive loads to the output, otherwise the output value will be wrong and
battery life is decreased. Loads above ca 10kOhm are uncritical.
If the display exceeds the value set by DAC.1, then the device will apply 1V to the output
If the display falls below the value set by DAC.0, then the device will apply 0V to the output

In case of an error (Err.1, Err.2, no sensor, etc.) the device will apply slightly above 1V to the output.

plug wiring::

GND

+Uout

Attention!

The 3

rd

contact has to be left floating!

Only stereo plugs are allowed!

2.7 Alarm

There are three possible settings: Alarm off (AL. oFF), on with horn sound (AL. on), on without horn sound
(AL. no.So).
Following conditions will display an alarm, when the function is activated (on or no.So):

- Value is below lower (AL. Lo) or above upper alarm rail (AL.Hi).

- Sensor error (Sens Erro)

- Low battery (bAt)

- Fe 7: System error (always with sound)

In case of an alarm and when polling the interface the prio-flag is set in the returned interface message.

2.8 Real Time Clock

The real time clock is used for the logger function: Recorded values are also containing the point of time,
when they were measured. Please check the settings when necessary.
If the battery was replaced the referring menu ‚CLOC‘ will automatically be started.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 7 of 12

3 Operation Of Logger

The device supports two different logger functions:

„Func-Stor“: each time when „store“ (key 6) is pressed a measurement will be recorded.
„Func-CYCL“: measurements will automatically be recorded each interval, which was set in the logger

menu ‚CYCL‘ until the logger will be stopped or the logger memory is full. The recording is
started by pressing „Store“ 2 seconds.

The logger records 3 measurement results each time:

current or mean value (depending on logger setting, see below), min peak and max peak.

Min and max peak are the minimum resp. the maximum of the measured values since the last recording.
Using them allows f.e. analysis of fluctuating pressures.
For the evaluation of the data the software GSOFT3050 has to be used. The software also allows easy
configuration and starting of the logger.
When the logger is activated (Func Stor or Func CYCL) the hold function is no more available, the key 6 is
solely used for the operation of the logger functions.

3.1 „Func-Stor“: Storing Single Measurements

Each time when „store“ (key 6) is pressed a measurement and its time stamp will be recorded.
The recorded data can be viewed either in the display (when calling the configuration an additional menu
„REAd LoGG“ is displayed, see below) or by means of the interface and a PC with GSOFT3050-software.

Max. number of measurings: 99

A measuring contains: - current measuring value at the time of recording

- min peak, max peak since the last recording

- time and date of the recording

After each recording „St. XX“ will be displayed for a short time. XX represents the number of the recording.

If logger memory contains recordings already:

When „Store“ is pressed for 2 seconds, the choice for clearing the logger memory will be displayed:

Clear all
recordings

Clear the last
recording

Clear nothing
(cancel menu)

The selection can be made by 5 (key 2) and 6 (key 5). "Quit" (key 6) enters the choice.

If the logger memory is full, the display will show:

Viewing Recorded Measurings

Within the „LoGG Stor“ function the measurings can be viewed directly in the display not only by means of a
computer (like at „Func CYCL“): press 2 seconds „Set“ (key 4): The first menu displayed now is „rEAd LoGG“
(read logger data). After pressing 4 (key 3) the measurement recorded last will be displayed, changing
between the different values referring to the measurement also is done by pressing 4.
Changing the measurement is done by pressing the keys 5 or 6.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 8 of 12

3.2 „Func-CYCL“: Automatic Recording With Selectable Logger-Cycle-Time

The Logger-Cycle-Time is setable (p.r.t. Configuration). For example „CYCL“ = 60: A measuring is recorded
after each 60 seconds.
When the slow measurement "rAtE-Slo" is chosen, additionally a low power function is available: „Lo.Po“.
If „Lo.Po“ is on, the device only will take a measurement at the point of time of the recording. In between the
recordings the measuring shut’s down. This decreases the power consumption enormously and therefore is
recommended e.g. for long time recordings where no mains adapter is available.

Max. number of measurings: 10000

Cycle time: 1...3600 seconds (=1h), selectable in the configuration

A measuring contains:
 rAtE SLo: - current measuring value at the time of recording

- min peak, max peak since the last recording

 rAtE FASt,P.dEt - arithmetic mean value since the last recording

- min peak, max peak since the last recording

Starting a recording:

By pressing "Store" (key 6) for 2 seconds the logger operation will be called. The display will show:

By pressing "Store" again the recording will be initiated.

After that the display shows ‘St.XXXX‘ for a short time whenever a measuring is recorded.
XXXX is the number of the measuring 1..10000.

If the logger memory is full, the display will show:

The recording automatically will be stopped.

If Low-Power-Logger-Function „Lo.Po = on“ the device switches itself off as soon as the memory gets filled.

Stopping the recording manually:

By pressing "Store" (key 6) the recording can be stopped manually. Then the following choice appears:

Stop the
recording

Do not stop the
recording

The selection can be made by 5 (key 2) and 6 (key 5). "Quit" (key 6) enters the choice.

Note: If you try to switch off the instrument in the cyclic recording operation You will be asked

once again if the recording is to be stopped.
The device can only be switched off after the recording has been stopped!
The Auto-Power-Off-function is deactivated during recording!

Clear Recordings:

By pressing "Store" (key 6) for 2 seconds the logger operation will be called.

The display will show:

By pressing the keys 5 (key 2) or 6 (key 5) the display will change to .

When „Store“ is pressed, the choice for clearing the logger memory will be displayed:

Clear all recordings

Clear the last
recording sequence

Clear nothing
(cancel menu)

The selection can be made by 5 (key 2) and 6 (key 5). "Quit" (key 6) enters the choice.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 9 of 12

4 The Serial Interface

By means of the serial interface and a suitable electrically isolated interface adapter (GRS3100, GRS3105 or
USB3100) the device can be connected to a computer for data transfer.
With the GRS3105 up to 5 devices of the GMH3xxx- series can be connected to one interface (see also
manual of GRS3105).
To avoid transmission errors, there are several security checks implemented e.g. CRC.

The following standard software packages are available:

 GSOFT3050: Operation and read out of logger function, data display in diagrams and tables
 EBS9M: 9-channel software to display the measuring values
 EASYCONTROL: Universal multi channel software (EASYBus-, RS485-, or GMH3000- operation

possible) for real-time recording and presentation of measuring data of one GMH3xxx
device in the ACCESS®-data base format

In case you want to develop your own software we offer a GMH3000-development package including:

• a universally applicable Windows functions library ('GMH3000.DLL') with documentation that can be used
by the most programming languages.

• Programming examples Visual Basic 4.0, Testpoint (Keithley Windows measuring software)

In addition to the operation at a PC the device can be operated with the GAM3000-device, to use the alarm
function for simple supervision and controlling applications. Just connect a GAM3000 to the interface,
activate the alarm function of the GMH and the relays output is operating.

The device has 3 channels:

1: current measuring value (base address)
2: min peak (p.r.t. chapter 3)
3: max peak (p.r.t. chapter 3)

Note: The measuring-/ alarm- and display range values read back from the interface are always in the

selected measurement unit (mbar, bar...)!

Supported functions:

Channel

1 2 3 1 2 3
x x x 0 Read measurement value x x x 200 Read min display range
x x x 3 Read system state x x x 201 Read max display range
x 6 Read min memory x x x 202 Read display range - unit
x 7 Read max memory x x x 204 Read display range – decimal point
x x x 12 Read ID number x 208 Read # of channels
x 22 Read min alarm rail (AL. - AL.Lo) x 214 Read scale adjustment [%]
x 23 Read max alarm rail (AL. - AL.Hi) x 216 Read offset adjustment
x 32 Read configuration flag

x 102 Set min alarm rail (AL. - AL.Lo) x 226 Logger: set cycle time (LoGG - CYCL)
x 103 Set max alarm rail (AL. - AL.Hi) x 227 Logger: start recording
x 160 Set configuration flag (refer to 32) x 228 Logger: Read # of recordings made
x 174 Clear min memory x 229 Logger: Read state
x 175 Clear max memory x 231 Logger: Read stop time
x x x 176 Read min measuring range x 233 Read real time clock (CLOC)
x x x 177 Read max measuring range x 234 Set real time clock (CLOC)
x x x 178 Read measuring range – measuring unit x 236 Read logger memory size
x x x 179 Read measuring range – decimal point x 240 Reset
x x x 180 Read kind of measuring of sensor x 254 Program version
x x x 199 Read kind of measuring of display x 260 Logger: read data of STOR Logger

Code Name/Function

BitAlarmOn:1; BitAlarmSound:3;
BitPeakDetection:33; BitFastFiltered:34;
BitLoggerOn:50; BitCyclicLogger:51;
BitLowPowerLogger:52

Channel

x 222 Read power off time (Conf-P.oFF)
x 223 Set power off time (Conf-P.oFF)
x x x 224 Logger: Read data of CYCL- Logger
x 225 Logger: Read cycle time (LoGG - CYCL)

Code Name/Function

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 10 of 12

5 Pressure Connection To The Sensors

• For measurements of over pressure (-100 mbar ... 2000 mbar):
Connect plastic tube with internal dia of 4 mm to pressure port "+". Port "-" will not be used!

• For measurements of under pressure (-2000 mbar ... 0 mbar):
Plug the tube to pressure port "-". The measuring range covers then -2000 to 0 mbar.

Note: All values are displayed now as positive values. No minus sign will be shown.

Example: it is possible to measure under pressure down to -2000 mbar, the display shows then the value
2000 (no minus sign).

• For measurements of pressure differences:
Connect both plastic tubes with an internal dia of 4 mm to pressure port "+" and "-"; make sure to apply
higher pressure to port "+".

6 Error And System Messages

Display Meaning What to do?

Low battery power, device will only continue
operation for a short period of time

Battery empty Replace battery

Replace battery

Mains operation without battery: wrong voltage Check power supply, replace it when

No display or

confused

characters,
device does
not react on

keypress

Err.1

Err.2

Err.4
Err.9
Err.7

Battery empty Replace battery
Mains operation without battery: wrong voltage

or polarity
System error Disconnect battery and power supplies,

Device defective Return to manufacturer for repair
Measured value above allowable range Check: pressure above 2000 mbar?

Sensor defective Return to manufacturer for repair
Measured value below allowable range Check: pressure below -100 mbar?

Sensor defective Return to manufacturer for repair
Value is too low to be displayed, tara is set Check: display below -2000 (tara?)?

Measured value far out of allowable range Check: pressure not within sensor range?

System error Return to manufacturer for repair

7 Calibration Services

necessary

Check power supply, replace it when
necessary

wait shortly, then reconnect

-> measuring value to high

-> measuring value to low

Calibration certificates – DKD-certificates – other certificates:
If device should be certificated for its accuracy, it is the best solution to return it to the manufacturer.
Only the manufacturer is capable to do efficient recalibration if necessary to get results of highest accuracy!

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 11 of 12

_

8 Specification

Measuring ranges:

Display range: - 100 to 2000 mbar relative

- option: MB: -1 ... 2bar

-1000 to 2000 mbar relative
Overload: max. 4000 mbar rel. (without destruction or recalibration of sensor being necessary)
Resolution: 1 mbar
Pressure units: mbar, bar, kPa, MPa, mmHg, PSI, mH
Accuracy: (typ.) ±0,2%FS (hysteresis and linearity)

±0,4%FS (temperature dependency 0-50°C)

- option: higher accuracy: ±0.1%FS (hysteresis and linearity)

±0.4%FS (temperature dependency 0-50°C)

Measuring rate: slow: 4 meas./sec (ConF-Rate = Slow)

fast: >1000 meas./sec (ConF-Rate = FASt and P.dEt)

Nominal temperature: 25°C

Sensor: Piezo-resistive relative pressure sensor integrated in device.

Suitable for air and non-corrosive and non-ionizing gases and liquids.
(Not suitable for water – use air buffering)

Connection: 2 metal pressure ports for connection to 6 x 1 mm tubes at the top of device (4mm

inner tube Ø)

(under pressure down to -2000 mbar, p.r.t. chapter 5)
(under pressure down to -2000 mbar, p.r.t. chapter 5)

O

(display ‚m‘)

2

, selectable

Logger: 2 Functions: individual value logger („Func–Stor“) and cyclic logger („Func–CYCL“)

Memory: Stor: 99 data sets

CYCL: 10000 data sets (in max. 64 recording sequences)

Cycle time CYCL: 1...3600 seconds

Display: 2 four digit LCDs (12.4mm high and 7 mm high) for measuring values, and for min/

max memories, hold function, etc. as well as additional functional arrows.

Pushbuttons: 6 membrane keys

Output: 3.5 mm audio plug, stereo

Output function: selectable as serial interface or analog output
Interface: Serial interface (3.5mm jack) can be connected to RS232 or USB interface of a PC

via electrically isolated interface adapter GRS3100, GRS3105 or USB3100 (see
accessories).

Analog output: 0 ... 1 Volt, freely scaleable (resolution 12 bit)

Power supply: 9V battery, type: IEC 6F22 (included in scope of supply)

as well as additional d.c. connector (diameter of internal pin 1.9 mm) for external

10.5-12V direct voltage supply. (suitable power supply: GNG10/3000)

+

Power consumption: Slow measuring rate: ~ 0.6 mA

Fast measuring rate: < 2.5 mA
Low-Power-Logger: < 0.1 mA (for cycle time>30s, without interface
communication active and no alarm horn sounding) up to 0.4 mA (at cycle time 1s)

Low battery warning: ' bAt '

Additional Functions:

Power-Off-Function: Device will be automatically switched off if no key is pressed/no interface

communication takes place for the time of the power-off delay. The power-off delay
can be set to values between 1 and 120 min.; it can be completely deactivated.

Min/Max-Alarm: The measuring value is constantly monitored for the min and max rails set.

Alarming is done by integrated horn, display and interface

Real time clock: Integrated clock with date and year

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]

H61.0.34.6C-01 User’s Manual GMH3181-13 page 12 of 12

Housing: impact-resistant ABS, membrane keyboard, transparent panel, Front side IP65
Dimensions: 142 x 71 x 26 mm (L x W x D) + metal pressure ports 11mm at top of device
Weight: approx. 170 g
Working temperature: -20...+50°C
Allowable rel. humidity: 0...95 %RH (not condensing)
Storage temperature: -20...+70°C

EMC: The device corresponds to the essential protection ratings established in the

Regulations of the Council for the Approximation of Legislation for the member
countries regarding electromagnetic compatibility (2004/108/EG).

Additional fault: <1%

9 Disposal notes

This device must not be disposed as ‘residual waste’. To dispose this device, please send it directly to us
(adequately stamped). We will dispose it appropriately and environmentally friendly.

_______________________________________________________________________________________________________________________

GREISINGER electronic GmbH

Hans-Sachs-Straße 26 Fon: 0049-9402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: [phone] / 9383-33 e-mail: [e-mail]
