Greisinger GMH 3181-002, GMH 3181-01, GMH 3181-07, GMH 3181-07B, GMH 3181-07H User guide [ml]

...

Download

H61.0.3X.6B-01

WEEE-Reg.-Nr. DE 93889386

GMH 31 Series

Druck / Pressure

Betriebsanleitung

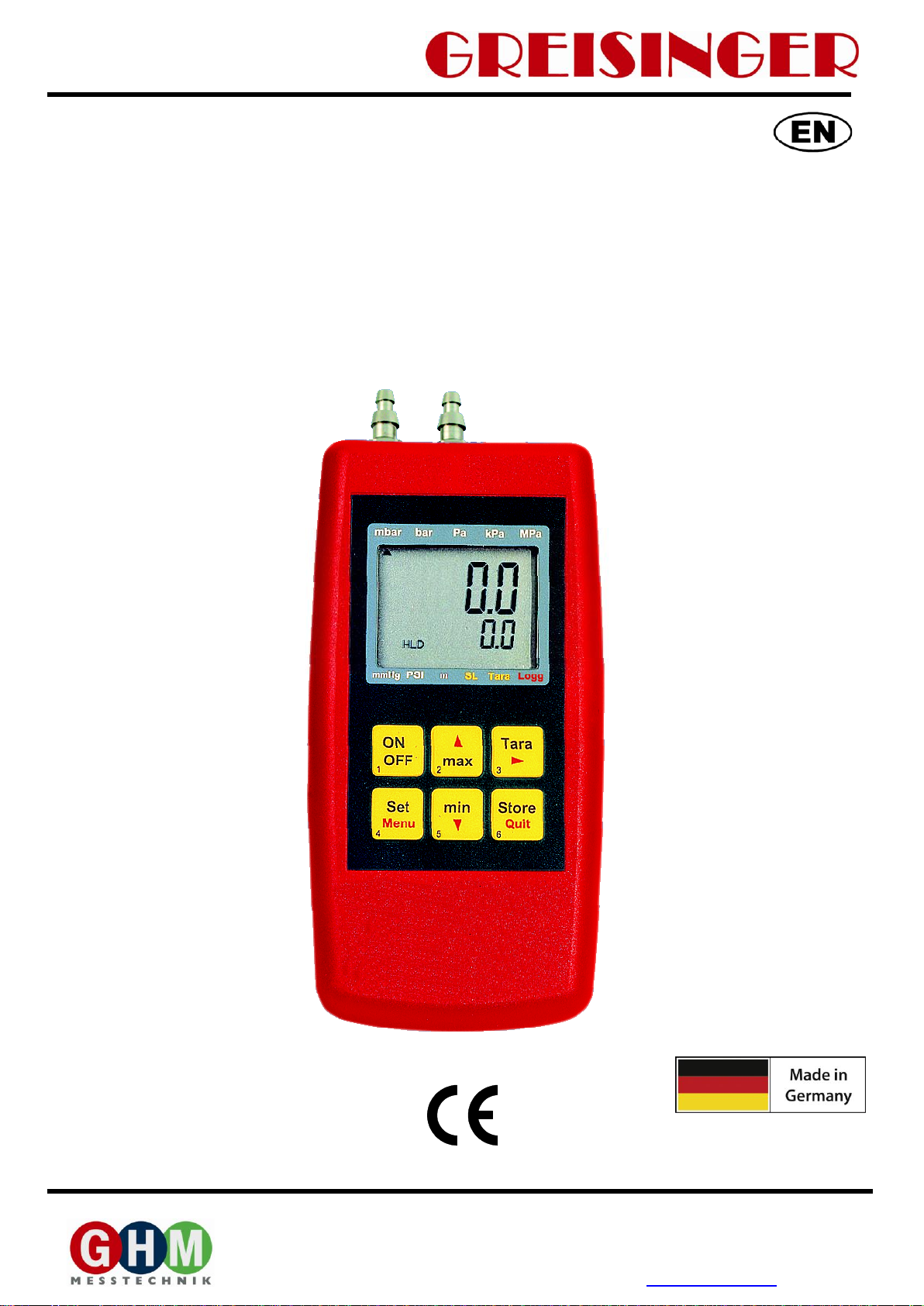

Digital-Feinmanometer

GMH 3181-…

ab Version 6.5

GHM Messtechnik GmbH • Standort Greisinger

Hans-Sachs-Str. 26 • D-93128 Regenstauf

 +49 (0) 9402 / 9383-0  +49 (0) 9402 / 9383-33  info@greisinger.de

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 2 von 16

INHALT

1 ALLGEMEINER HINWEIS ..................................................................................................................... 3

2 SICHERHEIT ......................................................................................................................................... 3

2.1 BESTIMMUNGSGEMÄßE VERWENDUNG ................................................................................................ 3

2.2 SICHERHEITSZEICHEN UND SYMBOLE ................................................................................................. 3

2.3 SICHERHEITSHINWEISE ...................................................................................................................... 3

3 PRODUKTBESCHREIBUNG................................................................................................................. 4

3.1 LIEFERUMFANG ................................................................................................................................. 4

3.2 BETRIEBS- UND WARTUNGSHINWEISE ................................................................................................. 4

4 BEDIENUNG ......................................................................................................................................... 5

4.1 ANZEIGEELEMENTE............................................................................................................................ 5

4.2 BEDIENELEMENTE ............................................................................................................................. 5

4.3 ANSCHLÜSSE .................................................................................................................................... 6

4.4 AUFSTELLER ..................................................................................................................................... 6

5 INBETRIEBNAHME ............................................................................................................................... 7

6 KONFIGURIEREN DES GERÄTES ....................................................................................................... 7

7 HINWEISE ZU SONDERFUNKTIONEN ................................................................................................ 8

7.1 VERSCHIEDENE MESSARTEN: „RATE-SLO, -P.DET, -FAST“ .................................................................. 8

7.1.1 rAtE-Slo: Standardmessung ................................................................ ...................................... 8

7.1.2 rAtE-P.dEt: Peak detection = Spitzenwertdetektion ................................................................... 8

7.1.3 rAtE-FASt: Fast: Schnelle Messung .......................................................................................... 9

7.2 HÖHENKORREKTUR BEI ABSOLUTDRUCK-SENSOREN (NUR FÜR GMH3181-12) ..................................... 9

7.3 MITTELWERTBILDUNG ........................................................................................................................ 9

7.4 ABSCHALTVERZÖGERUNG .................................................................................................................. 9

7.5 ALARM .............................................................................................................................................. 9

7.6 ECHTZEITUHR ................................................................................................................................... 9

8 BEDIENUNG DER LOGGERFUNKTION............................................................................................. 10

8.1 „FUNC-STOR“: EINZELWERTE SPEICHERN ......................................................................................... 10

8.2 „FUNC-CYCL“: AUTOM. AUFZEICHNUNG MIT EINSTELLBARER LOGGER-ZYKLUSZEIT ............................ 11

9 GERÄTEAUSGANG ............................................................................................................................ 12

9.1 SCHNITTSTELLE............................................................................................................................... 12

9.2 ANALOGAUSGANG ........................................................................................................................... 12

10 JUSTIERUNG DES GERÄTES ........................................................................................................ 13

10.1 NULLPUNKTKORREKTUR SENSOR ('OFFS') .................................................................................... 13

10.2 STEIGUNGSKORREKTUR SENSOR ('SCAL') .................................................................................... 13

10.3 HINWEIS ZUM KALIBRIERSERVICE .................................................................................................. 13

11 DRUCKANSCHLUSS ....................................................................................................................... 14

11.1 ABSOLUTDRUCK-AUSFÜHRUNG (GMH 3181-12) ............................................................................ 14

11.2 RELATIVDRUCK-AUSFÜHRUNGEN .................................................................................................. 14

12 FEHLER- UND SYSTEMMELDUNGEN ........................................................................................... 14

13 TECHNISCHE DATEN ..................................................................................................................... 15

14 RÜCKSENDUNG UND ENTSORGUNG ........................................................................................... 16

14.1 RÜCKSENDUNG ............................................................................................................................ 16

14.2 ENTSORGUNG .............................................................................................................................. 16

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 3 von 16

Warnung! Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung.



Achtung! Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbeachtung Schäden am Gerät bzw. an der Umwelt hervorrufen.

Hinweis! Symbol weist auf Vorgänge hin, die bei Nichtbeachtung einen indirekten Einfluss auf den Betrieb haben oder eine nicht vorhergesehene Reaktion auslösen können.

1 Allgemeiner Hinweis

Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Geräts auf, damit Sie oder das Fachpersonal im Zweifelsfalle jederzeit nachschlagen können.

Montage, Inbetriebnahme, Betrieb, Wartung und Außerbetriebnahme dürfen nur von fachspezifisch qualifiziertem Personal durchgeführt werden. Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.

Die Haftung und Gewährleistung des Herstellers für Schäden und Folgeschäden erlischt bei bestimmungswidriger Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät. Der Hersteller haftet nicht für Kosten oder Schäden, die dem Benutzer oder Dritten durch den Einsatz dieses Geräts, vor allem bei unsachgemäßem Gebrauch des Geräts oder bei Missbrauch oder Störungen des Anschlusses oder des Geräts, entstehen. Der Hersteller übernimmt keine Haftung bei Druckfehler.

2 Sicherheit

2.1 Bestimmungsgemäße Verwendung

Die Sicherheitshinweise dieser Betriebsanleitung müssen beachtet werden (siehe unten). Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Das Gerät muss pfleglich behandelt und gemäß den technischen Daten eingesetzt werden (nicht werfen,

aufschlagen, etc.). Es muss vor Verschmutzung durch geeignete Maßnahmen geschützt werden.

2.2 Sicherheitszeichen und Symbole

Warnhinweise sind in diesem Dokument wie folgt gekennzeichnet:

2.3 Sicherheitshinweise

Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser Betriebsanleitung beachtet werden.

1. Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen Verhältnissen, die im Kapitel "Technische Daten" spezifiziert sind, eingehalten werden. Wird das Gerät von einer kalten in eine warme Umgebung transportiert kann durch Kondensatbildung eine Störung der Gerätefunktion eintreten. In diesem Fall muss die Angleichung der Gerätetemperatur an die Raumtemperatur vor einer Inbetriebnahme abgewartet werden.

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 4 von 16

2. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so

ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es z.B.

- sichtbare Schäden aufweist.

- nicht mehr wie vorgeschrieben arbeitet.

- längere Zeit unter ungeeigneten Bedingungen gelagert wurde. Im Zweifelsfall Gerät zur Reparatur oder Wartung an Hersteller schicken.

3. Konzipieren Sie die Beschaltung beim Anschluss an andere Geräte besonders sorgfältig.

Unter Umständen können interne Verbindungen in Fremdgeräten (z.B. Verbindung GND mit Erde) zu nicht erlaubten Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in seiner Funktion beeinträchtigen oder sogar zerstören können.

Betreiben Sie das Gerät nicht mit einem defekten oder beschädigten Netzteil. Lebensgefahr durch Stromschlag!

4. Dieses Gerät ist nicht für Sicherheitsanwendungen, Not-Aus Vorrichtungen oder Anwen-

dungen bei denen eine Fehlfunktion Verletzungen und materiellen Schaden hervorrufen könnte, geeignet. Wird dieser Hinweis nicht beachtet, könnten schwere gesundheitliche und materielle Schäden auftreten.

3 Produktbeschreibung

3.1 Lieferumfang

Im Lieferumfang ist enthalten:

Messgerät, inkl. 9V-Batterie Betriebsanleitung

3.2 Betriebs- und Wartungshinweise

Batteriebetrieb

Wird in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden.

Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige „bAt“ angezeigt, so ist die Batterie ganz verbraucht.

Bei Lagerung des Gerätes bei über 50°C Umgebungstemperatur muss die Batterie entnommen werden. Wird das Gerät längere Zeit nicht benutzt, sollte die Batterie entnommen werden! Die Uhrzeit muss nach Wiederinbetriebnahme jedoch erneut eingestellt werden.

Netzgerätebetrieb

Achtung: Beim Anschluss eines Netzgerätes muss dessen Spannung zwischen 10.5 und 12 V DC liegen. Keine Überspannungen anlegen! Einfache Netzgeräte können eine zu hohe Leerlaufspannung haben, dies kann zu einer Fehlfunktion bzw. Zerstörung des Gerätes füh-

ren! Wir empfehlen daher unser Netzgerät GNG10/3000 zu verwenden. Vor dem Verbinden des Netzgerätes mit dem Stromversorgungsnetz ist sicherzustellen, dass die am Netzgerät angegebene Betriebsspannung mit der Netzspannung übereinstimmt.

Gerät und Sensoren/Elektroden müssen pfleglich behandelt werden und gemäß den technischen Daten

eingesetzt werden (nicht werfen, aufschlagen, etc.). Stecker und Buchsen vor Verschmutzung schützen!

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 5 von 16

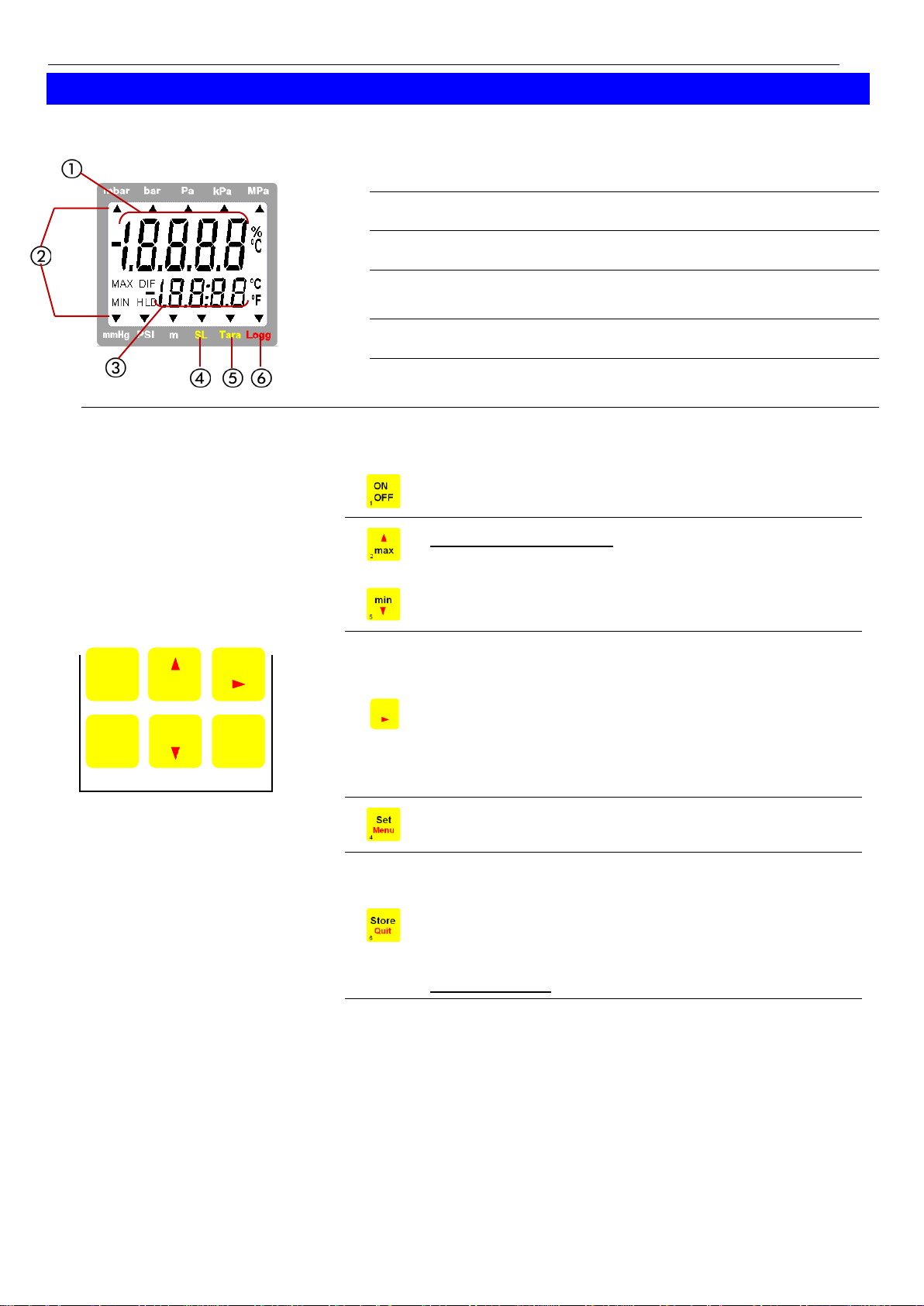

Hauptanzeige: zeigt aktuellen Messwert an

Anzeigepfeile für Messwert-Einheiten

Nebenanzeige: zeigt u.a. Min-, Max- oder Hold-werte an

SL: erscheint bei aktivierter Höhenkorrektur

(nur GMH 3181-12)

Tara: signalisiert, ob Tara-Funktion aktiviert ist

Logg: erscheint, falls Loggerfunktion ausgewählt wurde,

blinkt bei laufendem Logger

Ein-/Ausschalter

min/max bei Messung:

kurz drücken: Anzeige des bisher min./max. ge-

messenen Wertes

erneutes drücken: Ausblenden des min./max. Wertes 2 sec. drücken: Löschen des jeweiligen Wertes

Tara, Nullpunktabgleich: kurz drücken: Anzeige wird auf 0 gesetzt

Alle Messungen werden relativ zum

gesetzten Tarawert angezeigt.

2 sec. drücken: Deaktivieren der Tara-Funktion 5 sec. Drücken: Nullpunktabgleich1)

Set/Menu: kurz drücken: Aufruf der Konfiguration

Store/Quit: kurz drücken: Hold-Funktion, der letzte Messwert

wird in der Nebenanzeige gehalten

erneutes drücken: Wert wird ausgeblendet bei Loggerbetrieb: Aufruf der Loggerfunktionen

(siehe Kapitel 8)

Tara

1 2 3

4 5 6

OFF max

Tara

Storemin

Set

Menu Quit

4 Bedienung

4.1 Anzeigeelemente

4.2 Bedienelemente

Hinweis: Beim Aktivieren von Tara werden Max.- & Min.-Speicher gelöscht.

Nullpunktabgleich: Wenn an den Druckstutzen kein Druck angelegt wird, zeigt das Gerät 0 an.

Ist eine ständige Abweichung vorhanden, besteht die Möglichkeit einen dauerhaften Nullpunktabgleich durchzuführen: Taste 3 für ca. 5 Sekunden drücken (Auto Null wird kurz angezeigt). Der Nullpunktabgleich geschieht über den Offset-Wert des Sensors (siehe auch entsprechendes Konfigurations-Menu).

Wiederherstellen der Werkskalibrierung: Taste 3 für ca. 15 Sekunden lang drücken.

Hinweise: - Abgleich ist nur möglich, wenn Abweichung weniger als 500 Digits beträgt.

- Wurde ein Nullpunktabgleich durchgeführt, wird dies beim Einschalten des Gerätes mit der Meldung „Corr“ signalisiert.

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 6 von 16

Ausgang: Anschluss für Schnittstellen-Konverter bzw.

für den Analogausgang (siehe Kapitel 9)

Anschluss für Druckschläuche:

„+“ höherer Druck (bei GMH 3181-12: nicht vorhanden) „-“ niedrigerer Druck (GMH 3181-12: Absolutdruck)

Stromversorgung: die Netzgerätebuchse befindet sich auf der linken Geräteseite

Aufsteller zugeklappt

Aufsteller in Position 90°

Aufsteller in Position 180°

Gerät an einem Gürtel

aufgehängt

Gerät am Tisch aufgestellt

Gerät am Magnethalter

GMH 1300 aufgehängt

4.3 Anschlüsse

4.4 Aufsteller

Bedienung:

• Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen.

• Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen.

Funktionen:

• Das Gerät mit zugeklapptem Aufsteller kann flach auf Tisch gelegt werden oder an einem Gürtel oder ähnlichem aufgehängt werden.

• Das Gerät mit Aufsteller in Position 90° kann am Tisch oder ähnlichem aufgestellt werden.

• Das Gerät mit Aufsteller in Position 180° kann an einer Schraube oder am Magnethalter GMH 1300

aufgehängt werden.

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 7 von 16

Menü

Param.

Werte

Bedeutung

C_log

C_dat

Stor

‚Menu‘





oder



SEt

ConF

Set Configuration: Allgemeine Einstellungen

Unit

mbar,bar..

Unit: Anzeigeeinheit

* *

oFF/on

Sea-Level: Meereshöhen-Korrektur an/aus (nur bei GMH 3181-12)

* *

Alti

-2000..9999

Altitude: Meereshöhen-Korrektur in [m], wenn SL=on

(nur bei GMH 3181-12)

* *

rAtE Rate: Messgeschwindigkeit (siehe Kapitel 7.1)

* *

Slo

Slow: langsame Messung (4 Hz gefiltert, geringer Stromverbrauch)

* *

FASt

Fast: schnelle Messung, gefiltert (1000 Hz)

* *

P.dEt

Peak detection: schnelle Messung, ungefiltert (1000 Hz)

* *

t.AVG

1-120

Zeit in Sekunden, über der die Mittelwertbildung errechnet wird

* *

oFF

Mittelwertbildung deaktiviert

* *

P.oFF

1-120

Auto Power-Off (Abschaltverzögerung) in Minuten

oFF

Auto Power-Off deaktiviert

Out

oFF

Keine Ausgabefunktion, niedrigster Stromverbrauch

SEr

Geräteausgang ist serielle Schnittstelle

dAC

Geräteausgang ist Analogausgang

Adr.

01,11..91

Basisadresse der Schnittstelle

dAC.0

siehe Tabelle

Nullpunkteinstellung bei Out = dAC: Eingabe des Messwertes bei dem der Analogausgang 0V ausgeben soll

dAC.1

siehe Tabelle

Steigungseinstellung bei Out = dAC: Eingabe der Messwertes bei dem der Analogausgang 1V ausgeben soll

SEt CAL

Set Calibration: Sensorabgleich

OFFS

siehe Tabelle

Der Nullpunkt des Sensors wird um diesen Wert verschoben, damit können Fühler- und Messgeräte-Abweichungen ausgeglichen werden.

oFF

Nullpunktverschiebung ist deaktiviert (=0.00)

SCAL

-2.000 ...

2.000

Die Mess-Steigung des Sensors wird um diesen Faktor [%] verändert, damit können Fühler-/Messgeräte-Abweichungen ausgeglichen werden.

oFF

Faktor ist deaktiviert (=0.000)

1 2 3

OFF

max

CAL

5 Inbetriebnahme

Sensor verbinden, Gerät mit der Taste einschalten.

Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an:

• falls eine Loggerfunktion gewählt wurde, kurz die Uhrzeit angezeigt,

• falls ein Nullpunktabgleich durchgeführt worden ist, wird dies mit der Anzeige „nuLL Corr“ signalisiert.

Nach einem Batteriewechsel erscheint automatisch das Uhrzeit-Einstellungs-Menü (‚CLOC‘). Überprüfen

und korrigieren Sie ggf. die Uhrzeit (siehe Kapitel 6).

Danach ist das Gerät bereit zur Messung.

6 Konfigurieren des Gerätes

Zum Ändern von Einstellungen 2 Sekunden lang Menü (Taste 4) drücken, dadurch wird das Menü (Hauptanzeige „SEt“) aufgerufen. Mit Menü wählen Sie das Menü, mit (Taste 3) können Sie zu den zugehörigen Parametern springen, die Sie dann verändern können (Auswahl der Parameter mit ). Die Einstellung der Parameter erfolgt mit den Tasten  (Taste 2) oder  (Taste 5). Erneutes Drücken von Menü wechselt zurück zum Hauptmenü und speichert die Einstellungen. Mit Quit (Taste 6) wird die Konfiguration beendet.

Hinweis: Alle hier angegebenen Werte gelten für alle Gerätetypen, wenn nicht ausdrücklich gekennzeich-

net. Die Werte für spezielle Geräte können der Tabelle (Seite 8) entnommen werden!

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 8 von 16

Menü

Param.

Werte

Bedeutung

C_log

C_dat

Stor

‚Menu‘





oder



SEt

AL.

Set Alarm: Einstellung der Alarmfunktion

AL.

Alarm an, mit Hupe

no.So

Alarm an, ohne Hupe

oFF

keine Alarmfunktion

AL.Lo

siehe Tabelle

Min-Alarm-Grenze (nicht wenn AL. oFF)

AL.Hi

siehe Tabelle

Max-Alarm-Grenze (nicht wenn AL. oFF)

SEt

LoGG

Set Logger: Einstellung der Loggerfunktion

* *

Func

CYCL

Cyclic: Loggerfunktion zyklischer Logger

* * *

Stor

Store: Loggerfunktion Einzelwertlogger

* * *

oFF

keine Loggerfunktion

* * *

CYCL

1..3600

Zykluszeit in [Sekunden] bei zyklischem Logger

* *

Lo.Po

on/oFF

Low-Power-Logger mit geringer Stromaufnahme (nur bei zyklischem Logger und langsamer Messung)

* *

SEt

CLOC

Set Clock: Einstellen der Echtzeituhr

CLOC

HH:MM

Clock: Einstellen der Uhrzeit Stunde:Minuten

dAtE

TT.MM

Date: Einstellen des Datums Tag.Monat

YEAr

YYYY

Year: Einstellen der Jahreszahl

Gerätetyp

Analogausgang

Sensorabgleich

Alarmfunktion

dAC.0 / dAC.1

OFFS

Al.Lo

Al.Hi

GMH 3181-002

-500.0 ... 500.0 Pa

-50.0 ... 50.0 Pa

- 500 Pa ... AL.Hi

AL.Lo ... 500 Pa

GMH 3181-01

-1.00 ... 25.00 mbar

-5.00 ... 5.00 mbar

- 1 mbar ... AL.Hi

AL.Lo ... 25 mbar

GMH 3181-07

-10.0 ... 350.0 mbar

-50.0 ... 50.0 mbar

- 10 mbar ... AL.Hi

AL.Lo ... 350 mbar

GMH 3181-07B

-10.0 ... 420.0 mbar

-50.0 ... 50.0 mbar

- 10 mbar ... AL.Hi

AL.Lo ... 420 mbar

GMH 3181-07H

-1.00 ... 70.00 mbar

-5.00 ... 5.00 mbar

-100 mbar ... AL.Hi

AL.Lo ... 70 mbar

GMH 3181-13

-100 ... 2000 mbar

-500 ... 500 mbar

-100 mbar ... AL.Hi

AL.Lo ... 2000 mbar

GMH 3181-13

Option: MB -1..2 BAR

-1000 ... 2000 mbar

-500 ... 500 mbar

-1000 mbar ... AL.Hi

AL.Lo ... 2000 mbar

GMH 3181-12

0 ... 1300 mbar absolut

-500 ... 500 mbar

0 bar ... AL.Hi

AL.Lo ... 1300 mbar

C_log: zyklischer, aktiver Logger C_dat: zyklischer Logger mit Daten (keine laufende Aufzeichnung) C_stor: Einzelwert-Logger mit Daten

Hinweis: Bei Verwendung der Loggerfunktion können einige Menüpunkte in verschieden Betriebszu-

ständen nicht aufgerufen werden (*). Sollen diese Einstellung verändert werden, muss dieser Betriebszustand durch Stoppen des Logger bzw. Löschen der Daten beendet werden! (siehe Kapitel 8)

7 Hinweise zu Sonderfunktionen

7.1 Verschiedene Messarten: „rAtE-Slo, -P.dEt, -FASt“

Das Gerät unterstützt 3 verschiede Messarten für verschiedene Anwendungszwecke. Zwei davon arbeiten mit einer erhöhten Messfrequenz von >1000 Messungen/Sekunde. Ist eine der beiden aktiv wird in der unteren Anzeige entsprechend P.dEt oder FASt angezeigt.

7.1.1 rAtE-Slo: Standardmessung

Messfrequenz 4Hz, Mittelungsverfahren und Messfilter sind aktiv. Anwendungsbereich: Messen von langsamen Druckänderungen und statischen Drücken, z.B. Dichtigkeitsprüfungen, Luftdruckmessungen u.ä. Höchste Messgenauigkeit, störungsunempfindlich, niedriger Stromverbrauch.

7.1.2 rAtE-P.dEt: Peak detection = Spitzenwertdetektion

Messfrequenz >1000Hz, das Messsignal wird ungefiltert wiedergegeben. Anwendungsbereich in Verbindung mit Logger-Funktion: Messen von Spitzendrücken und schnellen Druckschwankungen mit einer Auflösung <1 ms. Bei zyklischer Loggerfunktion werden jeweils der arithmetische Mittelwert, der höchste und der niedrigste Druck des Intervalls aufgezeichnet. Achtung: erhöhter Stromverbrauch, Messung ist störungsempfindlich (auch gegenüber elektromagneti-

schen Störungen).

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 9 von 16

7.1.3 rAtE-FASt: Fast: Schnelle Messung Messfrequenz >1000Hz, aber dass Messsignal wird gefiltert wiedergegeben (weniger störungsempfindlich,

kurze Spitzen werden ‚herausgefiltert‘), ansonsten identisch zu „rAtE-P.dEt“

7.2 Höhenkorrektur bei Absolutdruck-Sensoren (nur für GMH 3181-12)

Das Gerät misst den Absolutdruck. Dieser ist jedoch nicht mit dem von Wetterstationen angegebenen „Luftdruck auf Meereshöhe“ zu verwechseln! Bei dieser Druckangabe wird die höhenbedingte Luftdruckabnahme herausgerechnet. Das Gerät ist in der Lage diese Luftdruck-Höhenkorrektur vorzunehmen. Aktivie-

ren Sie hierzu die „Sea-Level-Funktion“ (SL, siehe Kapitel 6). Bei aktivierter Sea-Level-Funktion wird unten

in der Anzeige der Pfeil für „SL“ angezeigt. Wurde die Höhe des Aufenthaltsortes über dem Meeresspiegel

eingegeben, zeigt das Gerät jetzt den Absolutdruck auf Meereshöhe an.

7.3 Mittelwertbildung

Die Mittelwertbildung bezieht sich auf die Anzeigewerte (Display und Schnittstelle). Sie ist komplett unabhängig von der Mittelwertbildung der Loggerfunktion (bitte nicht verwechseln!). Die Mittelwertbildung integriert über eine einstellbare Zeit sämtliche Messwerte und errechnet dann den resultierenden gemittelten Anzeigewert. Die Funktion ist unabhängig von der Messart (schnelle/langsame Mes- sung). Solange noch nicht eine ausreichend lange (eingestellte Zeit in Sekunden) gemessen wurde um den Mit-

telwert errechnen zu können, wird in der Anzeige “----“ angezeigt, in der unteren Anzeige erscheint ein ‚Countdown‘.

Während des Low-Power-Loggerbetriebes ist die Mittelwertbildung immer deaktiviert. Funktion des Min/Max-Wertspeichers in Kombination mit der Mittelwertbildung:

- Ist die Mittelwertbildung aktiviert, und die Messfunktion langsame Messung (rAtE-Slo) gewählt, so bezieht sich der Min/Max-Wertspeicher auf die gemittelten Anzeigewerte.

- Ist die Mittelwertbildung aktiviert, und eine schnelle Messfunktion (rAtE-FASt oder P.dEt) gewählt, so bezieht sich der Min/Max-Wertspeicher auf die intern gemessenen Werte (>1000Hz Messfrequenz).

7.4 Abschaltverzögerung

Wird für die Dauer der Abschaltverzögerung keine Taste gedrückt bzw. keine Schnittstellenkommunikation vorgenommen, so schaltet sich das Gerät automatisch ab. Ist P.oFF = oFF, so ist die Abschaltverzögerung deaktiviert.

7.5 Alarm

Es sind 3 Einstellungen möglich: aus (AL. oFF), an mit Hupe (AL. on), an ohne Hupe (AL. no.So). Bei folgenden Bedingungen wird bei aktiver Alarmfunktion (on oder no.So) ein Alarm ausgegeben:

- untere (AL. Lo) bzw. obere Alarmgrenze (AL.Hi) unter- bzw. überschritten.

- Sensorfehler (Sens Erro)

- schwache Batterie (bAt)

- Err.7: Systemfehler (wird immer mit Hupe gemeldet)

Im Alarmfall wird bei Schnittstellenzugriffen das ‚PRIO‘-Flag gesetzt.

7.6 Echtzeituhr

Die Echtzeituhr wird für die zeitliche Zuordnung der Loggerdaten benötigt. Kontrollieren Sie deshalb bei Bedarf die Einstellungen. Nach einem Batteriewechsel wird nach dem Einschalten des Gerätes automa-

tisch das Uhrzeit-Einstellungs-Menü gestartet.

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 10 von 16

Alle Datensätze löschen

den zuletzt aufgezeichneten Datensatz löschen

nichts löschen (Vorgang abbrechen)

8 Bedienung der Loggerfunktion

Grundsätzlich besitzt das Gerät zwei verschiedene Loggerfunktionen:

„Func-Stor“: jew. ein Messergebnis wird aufgezeichnet, wenn „Store“ (Taste 6) gedrückt wird. „Func-CYCL“: Messergebnisse werden automatisch im Abstand der eingestellten Zykluszeit aufge-

zeichnet, die Aufzeichnung wird mit 2 sek. lang „Store“ drücken gestartet.

Der Logger zeichnet jeweils drei Messergebnisse auf: Istwert oder Mittelwert (je nach gewählter Funktion), Min.-Peak und Max Peak.

Min.- und Max.-Peak sind dabei die minimal bzw. maximal gemessenen Druckwerte seit dem letzten Speichervorgang. Somit können sowohl der aktuelle Druckwert als auch vorhandene Druckschwankungen sehr genau analysiert werden. Zur Auswertung der Daten benötigen sie die Software GSOFT3050 (min. V1.1), mit der auch der Logger sehr einfach gestartet und eingestellt werden kann. Bei aktivierter Loggerfunktion (Func Stor oder Func CYCL) steht die Hold Funktion nicht zur Verfügung, die Taste 6 ist für die Loggerbedienung zuständig.

8.1 „Func-Stor“: Einzelwerte speichern

Jeweils ein Messergebnis wird aufgezeichnet, wenn „Store“ (Taste 6) gedrückt wird. Die gespeicherten

Daten können in der Anzeige selbst betrachtet werden (bei Aufrufen der Konfiguration erscheint ein zusätzliches Menü: „REAd LoGG“), oder mit Hilfe der Schnittstelle in einen PC eingelesen werden.

Speicherbare Messergebnisse: 99 Ein Messergebnis besteht aus: - Messwert zum Zeitpunkt des Speicherns

- Min.-Peak, Max-Peak seit dem letzten Speichern

- Uhrzeit und Datum zum Zeitpunkt des Speicherns

Bei jedem Speichern wird kurz „St. XX“ angezeigt. XX ist dabei die Nummer des Messergebnisses.

Wenn bereits Daten gespeichert wurden:

Wird Taste „Store“ 2 sek. lang gedrückt, wird die Auswahl zum Löschen des Loggerspeichers gezeigt:

Die Auswahl erfolgt mit  (Taste 2) bzw.  (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert.

Falls der Loggerspeicher voll ist, erscheint:

Einzelwerte betrachten

Im Gegensatz zur zyklischen Loggerfunktion können Einzelwerte auch direkt in der Anzeige betrachtet

werden: 2 sek. lang „Set“ (Taste 4) drücken: als erstes Menü wird jetzt „rEAd LoGG“ (Logger auslesen)

angeboten. Nach Drücken der Taste „“ (Taste 3) wird das letzte Messergebnis gezeigt, das Wechseln zwischen den Werten eines Messergebnisses erfolgt ebenfalls mit . Das Wechseln zu anderen Messergebnissen erfolgt mit den Tasten  oder .

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 11 von 16

Alle Datensätze löschen

die zuletzt aufgezeichnete Datenreihe löschen

nichts löschen (Vorgang abbrechen)

Aufzeichnung stoppen

Die Aufzeichnung nicht stoppen

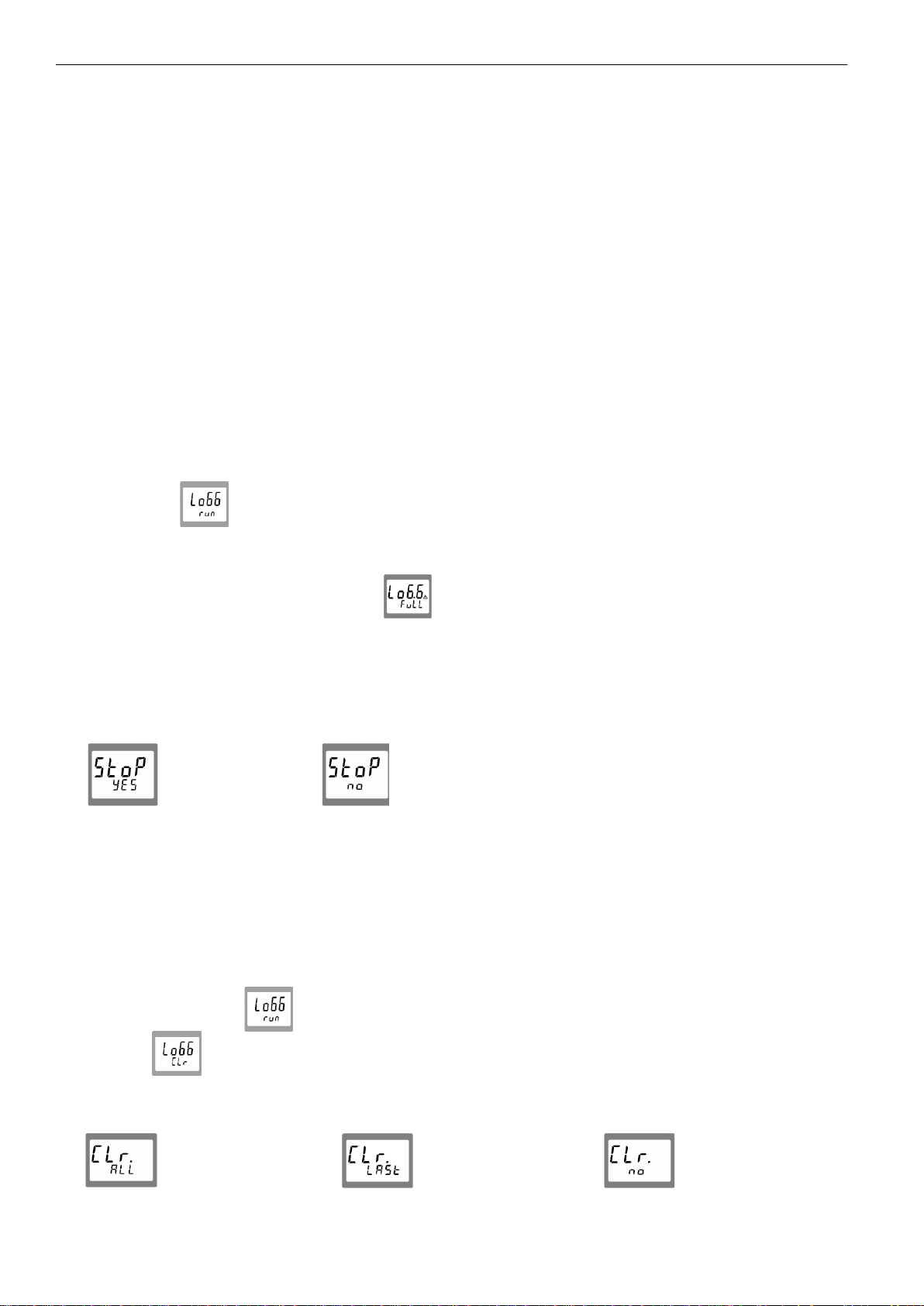

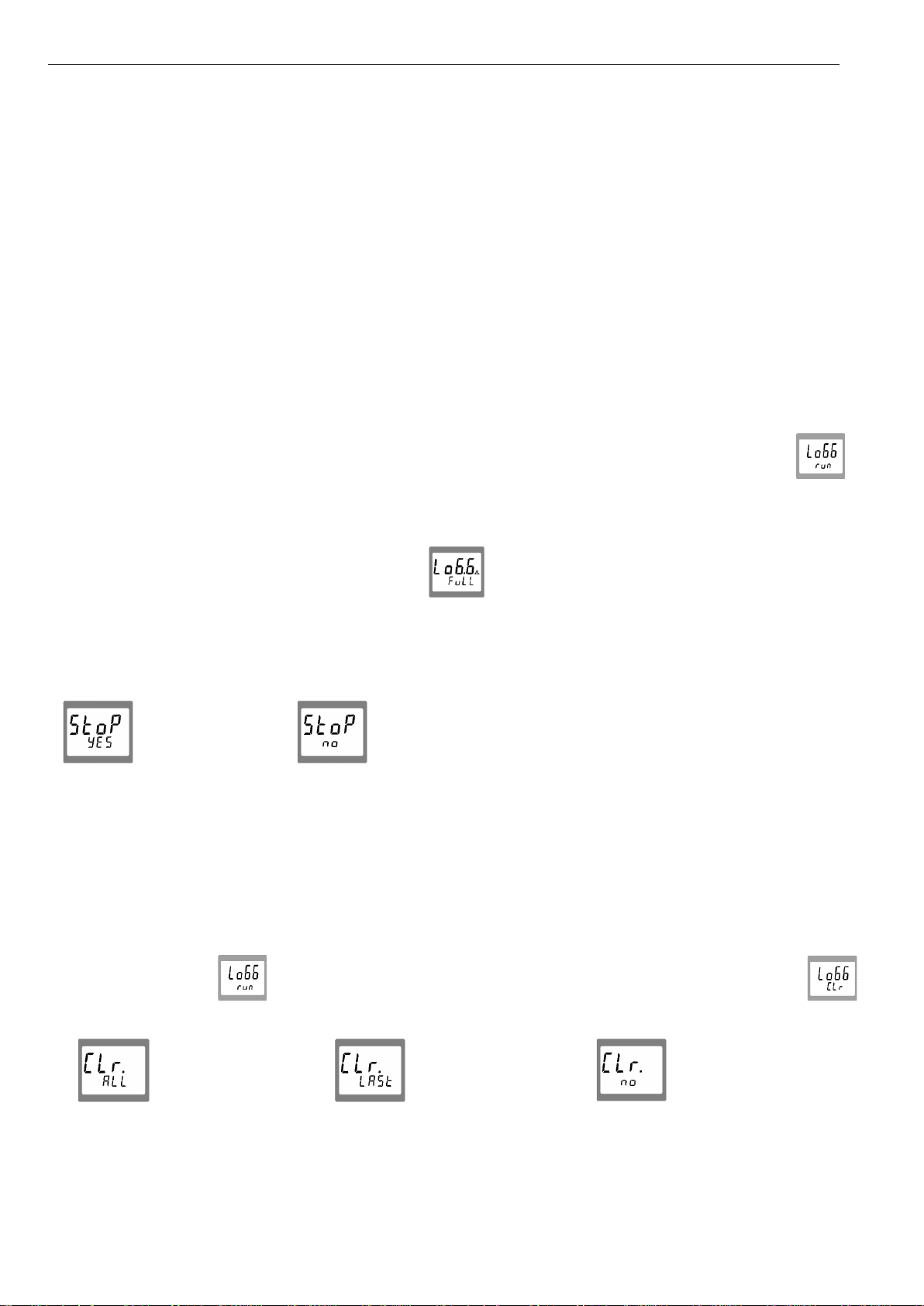

8.2 „Func-CYCL“: Autom. Aufzeichnung mit einstellbarer Logger-Zykluszeit

Die Logger-Zykluszeit ist einstellbar (siehe Konfiguration). Beispielsweise „CYCL“ = 60: alle 60 Sekunden wird ein Messergebnis abgespeichert. Zusätzlich ist bei Messart "rAtE-Slo" eine Stromsparfunktion wählbar: „Lo.Po“. Ist diese „on“ bewirkt dies, dass während der Logger aufzeichnet eine Messung nur zum jeweiligen LoggerZeitpunkt stattfindet. Dies senkt den Stromverbrauch erheblich und empfiehlt sich daher vor allem für Langzeitmessungen (z.B. Dichtigkeitsprüfungen), bei denen kein Netzgerät zur Verfügung steht.

Speicherbare Datensätze: 10000 Zykluszeit: 1...3600sek (=1h), einstellbar in der Konfiguration

Ein Datensatz besteht aus:  langsamen Messungen (rAtE SLo): - Momentaner Wert zum Zeitpunkt des Speicherns

- Min.-Peak, Max-Peak seit dem letzten Speichern

 schnellen Messungen (rAtE FASt,P.dEt) - arithmetischer Mittelwert seit dem letzten Speichern

- Min.-Peak, Max-Peak seit dem letzten Speichern

Loggeraufzeichnung starten:

Durch 2 Sekunden Drücken der Taste "Store" (Taste 6) wird die Loggerbedienung aufgerufen. In der Anzeige erscheint: Durch erneutes kurzes Drücken der Taste "Store" wird die Aufzeichnung gestartet.

Danach wird bei jeder Aufzeichnung kurz die Anzeige ‘St.XXXX‘ angezeigt. XXXX steht hierbei für die Nummer des Datensatzes 1 ... 10000.

Falls der Loggerspeicher voll ist, erscheint: Die Aufzeichnung wird automatisch angehalten. Bei der Low-Power-Logger-Funktion „Lo.Po = on“ schaltet sich das Gerät ab sobald der Loggerspeicher

gefüllt ist.

Loggeraufzeichnung stoppen:

Durch kurzes Drücken von "Store" (Taste 6) kann die Aufzeichnung gestoppt werden. Es erscheint dann eine Sicherheitsabfrage:

Die Auswahl erfolgt mit  (Taste 2) bzw.  (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert.

Hinweis: Wird versucht ein mit zyklischer Aufzeichnung laufendes Messgerät auszuschalten, so wird

automatisch nachgefragt, ob die Aufzeichnung gestoppt werden soll. Nur bei gestoppter Aufzeichnung kann das Gerät abgeschaltet werden. Die Auto-Power-Off Funktion ist bei laufender Aufzeichnung deaktiviert!

Loggeraufzeichnung löschen:

Durch 2 Sekunden Drücken der Taste "Store" (Taste 6) wird die Loggerbedienung aufgerufen. In der Anzeige erscheint . Durch kurzes Drücken der Taste  (Taste 2) bzw.  (Taste 5) wird auf

die Anzeige umgeschaltet. Wird nun die Taste "Store" (Taste 6) gedrückt, so wird die Auswahl zum Löschen des Loggerspeichers an-

gezeigt:

Die Auswahl erfolgt mit  (Taste 2) bzw.  (Taste 5). Mit "Quit" (Taste 6) wird die Auswahl quittiert.

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 12 von 16

Kanal

Code

Name/Funktion

Kanal

Code

Name/Funktion

1 2 3 1 2 3 x x x 0 Messwert lesen

x x x

201

Max. Anzeigebereich lesen

x x x 3 Systemstatus lesen

x x x

202

Anzeige-Einheit lesen

x 6 Minwert lesen

x x x

204

Anzeige DP lesen

x 7 Maxwert lesen

208

Kanalzahl lesen

x x x

ID-Nummer lesen

214

Steigungskorrektur lesen [%]

Min. Alarmgrenze (AL. - AL.Lo) lesen

216

Offsetkorrektur lesen

Max. Alarmgrenze (AL. - AL.Hi) lesen

220

Altitude lesen *

Konfigurationsflag lesen

BitAlarmAn:1; BitAlarmHupe:3; BitCorrectToSealevel: 32 *; BitPeakDetection:33; BitFastFiltered:34; BitLoggerAn:50; BitZyklischerLogger:51; BitStromsparlogger:52

221

Altitude setzen *

222

Abschaltverzögerung (Conf-P.oFF) lesen

223

Abschaltverz. (ConF-P.oFF) setzen

x x x

224

Logger: Daten lesen zyklischer Logger

102

Min. Alarmgrenze (AL. - AL.Lo) setzen

225

Logger: Zykluszeit (LoGG - CYCL) lesen

103

Max. Alarmgrenze (AL. - AL.Hi) setzen

226

Logger: Zykluszeit (LoGG - CYCL) setzen

160

Konfigurationsflag setzen (siehe 32)

227

Logger: Aufzeichnung starten

174

Minwertspeicher löschen

228

Logger: Anzahl der Daten lesen

175

Maxwertspeicher löschen

229

Logger: Zustand lesen

x x x

176

Min. Messbereich lesen

231

Logger: Stoppzeit lesen

x x x

177

Max. Messbereich lesen

233

Echtzeituhr (CLOC) lesen

x x x

178

Messbereich Einheit lesen

234

Echtzeituhr (CLOC) setzen

x x x

179

Messbereich DP lesen

236

Loggerspeichergröße lesen

x x x

180

Messbereichs-Messart lesen

240

Reset

x x x

199

Anzeige-Messart lesen

254

Programmkennung lesen

x x x

200

Min. Anzeigebereich lesen

260

Logger: Daten lesen manueller Logger

9 Geräteausgang

Der Ausgang kann entweder als serielle Schnittstelle (für Schnittstellen-Konverter USB 3100, USB 3100 N, GRS 3100 oder GRS 3105) oder als Analogausgang (0-1V) verwendet werden. Wird kein Ausgang benötigt, empfehlen wir ihn abzuschalten, dies verringert den Stromverbrauch.

9.1 Schnittstelle

Mit einem galv. getrennten Schnittstellen-Konverter USB 3100, USB 3100 N, GRS 3100 oder GRS 3105 (Zubehör) kann das Gerät direkt an eine USB- oder RS232-Schnittstelle eines PC angeschlossen werden. Mit dem GRS 3105 können bis zu 5 Messgeräte gleichzeitig verbunden werden (siehe auch Bedienungsanleitung GRS 3105). Hierzu ist Voraussetzung, dass alle Geräte eine unterschiedliche Basisadresse besitzen (die Basisadressen sind entsprechend zu konfigurieren - siehe Menüpunkt „Adr.“ im Kapitel 6). Die Übertragung ist durch aufwendige Sicherheitsmechanismen gegen Übertragungsfehler geschützt (CRC).

Folgende Standard - Softwarepakete stehen zur Verfügung:

 GSOFT3050: Bedien- und Auswertesoftware für die integrierte Loggerfunktion  GMHKonfig: Konfigurationssoftware (kostenlos im Internet downloadbar)  EBS 20M / 60M: 20-/60-Kanal-Software zum Anzeigen des Messwertes

Zur Entwicklung eigener Software ist ein GMH3000-Entwicklerpaket erhältlich, dieses enthält:  universelle Windows - Funktionsbibliothek ('GMH3x32e.DLL') mit Dokumentation, die von allen gängi-

gen Programmiersprachen eingebunden werden kann, verwendbar für Windows XP™, Vista™, 7™

 Programmbeispiele Visual Basic 4.0™, Delphi 1.0™, Testpoint™ Abgesehen vom Betrieb mit einem PC kann mit dem Zusatzgerät GAM 3000 die Schnittstelle mit der

Alarmfunktion dazu verwendet werden einfache Überwachungs- oder Regelvorgänge auszuführen. Das GAM3000 wird einfach mit der Schnittstelle verbunden und besitzt einen Schaltausgang (Relais).

Das Messgerät besitzt 3 Kanäle:

Kanal 1: Istwert-Kanal und Basisadresse Kanal 2: Min.-Peak-Kanal (siehe Kapitel 8) Kanal 3: Max.-Peak-Kanal (siehe Kapitel 8)

Hinweis: Die über die Schnittstelle ausgegebenen Mess-/ Alarm-/Bereichswerte werden immer in der

eingestellten Anzeigeeinheit ausgegeben!

Unterstützte Schnittstellenfunktionen:

* nur vorhanden bei GMH 3181-12

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 13 von 16

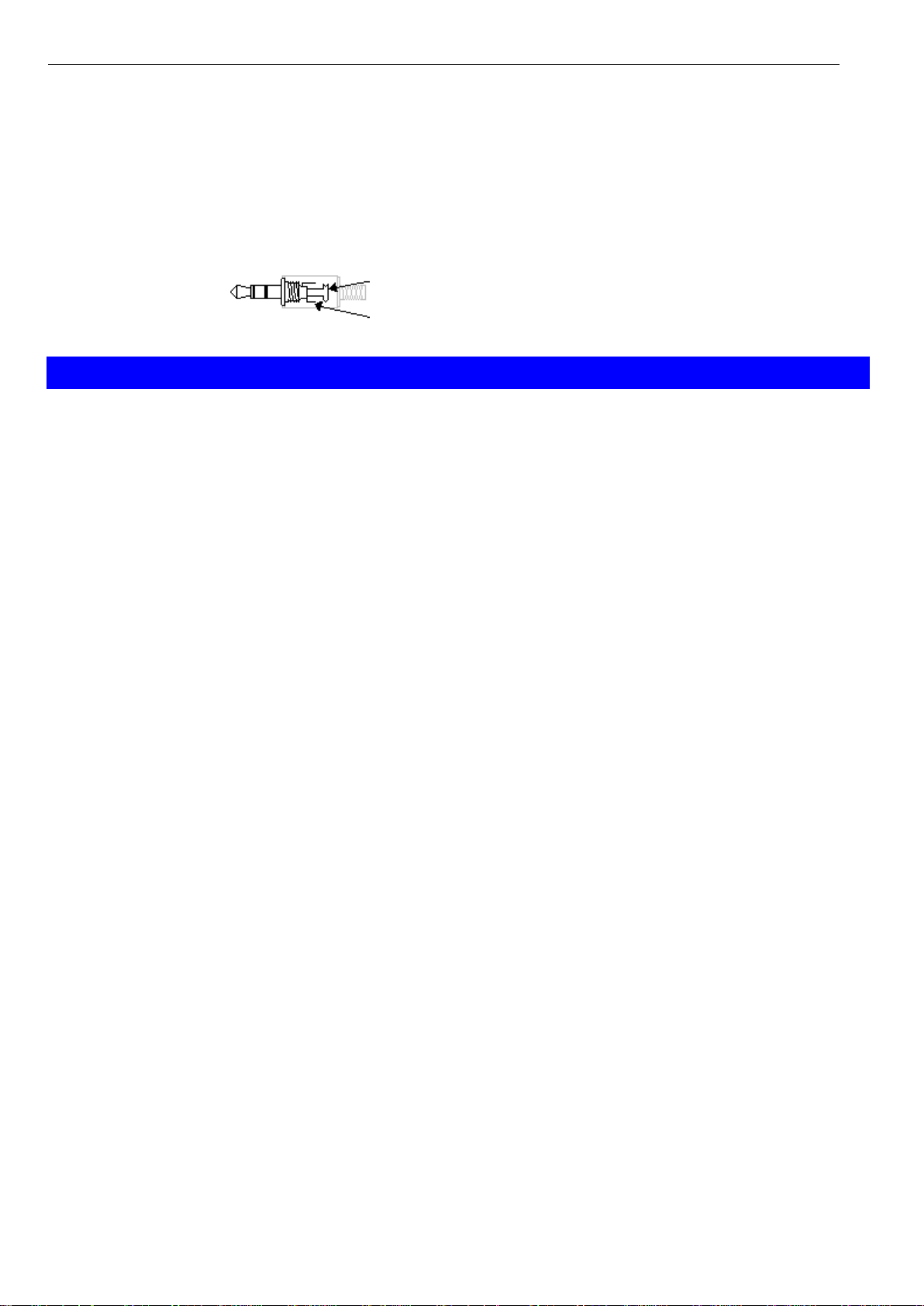

Klinkensteckerbelegung:

GND

Achtung!

Der 3. Anschluss darf nicht benutzt werden! Nur Stereo-Klinkenstecker sind zulässig!

+Uout

9.2 Analogausgang

Hinweis: Der Analogausgang kann nicht bei einer Loggeraufzeichnung verwendet werden.

Mit DAC.0 und DAC.1 kann der Analogausgang sehr einfach skaliert werden. Es ist darauf zu achten, dass der Analogausgang nicht zu stark belastet wird, da sonst der Ausgangswert verfälscht werden kann und die Stromaufnahme des Gerätes entspr. steigt. Belastungen bis ca. 10kOhm sind unbedenklich. Überschreitet die Anzeige den mit DAC.1 eingestellten Wert, so wird 1V ausgegeben Unterschreitet die Anzeige den mit DAC.0 eingestellten Wert, so wird 0V ausgegeben. Im Fehlerfall (Err.1, Err.2, ----, usw.) wird am Analogausgang eine Spannung leicht über 1V ausgegeben.

10 Justierung des Gerätes

10.1 Nullpunktkorrektur Sensor ('OFFS')

Für die Messung kann eine Nullpunktverschiebung vorgenommen werden:

Angezeigter Wert = gemessener Wert – Offset

Standardeinstellung: 'off' = 0.0, d.h. es wird keine Korrektur vorgenommen. Die Nullpunktkorrektur wird zusammen mit der Steigungskorrektur (s.u.) vor allem zum Abgleich von Sensorabweichungen verwendet. Die Eingabe erfolgt in der eingestellten Anzeigeeinheit.

10.2 Steigungskorrektur Sensor ('SCAL')

Die Steigung der Messung kann mit diesem Faktor beeinflusst werden (Faktor ist in %):

angezeigter Wert = gemessener Wert * (1+Scal/100)

Standardeinstellung: 'off' =0.000, d.h. es wird keine Korrektur vorgenommen. Die Steigungskorrektur wird zusammen mit der Nullpunktkorrektur (s.o.) vor allem zum Abgleich von Sensorabweichungen verwendet.

10.3 Hinweis zum Kalibrierservice

Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen: Soll das Messgerät einen Kalibrierschein erhalten, ist dieses zum Hersteller einzuschicken. Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren.

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 14 von 16

Gerätetyp

Über- bzw. Unterdruck

Unterdruck

GMH 3181-002

- 500.0 … 500.0 Pa

---

GMH 3181-01

- 1.00 … 25.00 mbar

- 25.00 … 0.00 mbar

GMH 3181-07

- 10.0 … 350.0 mbar

- 350.0 … 0.0 mbar

GMH 3181-07B

- 10.0 … 420.0 mbar

- 420.0 … 0.0 mbar

GMH 3181-07H

- 1.00 … 70.00 mbar

- 70.00 … 0.00 mbar

GMH 3181-13

- 100 … 2000 mbar

- 2000 … 0 mbar

mit Option: MB -1..2 BAR

- 1000 … 2000 mbar

Bedeutung

Abhilfe

Batteriespannung schwach, Funktion ist nur noch kurze Zeit gewährleistet

Neue Batterie einsetzen Batterie ist leer

Neue Batterie einsetzen

Bei Netzgerätebetrieb: falsche Spannung

Netzgerät überprüfen / austauschen

Keine Anzeige

o. wirre Zeichen

Gerät reagiert

nicht auf Tas-

tendruck

Batterie ist leer

Neue Batterie einsetzen

Bei Netzgerätebetrieb: falsche Spannung/Polung

Netzgerät überprüfen / austauschen

Systemfehler

Batterie und Netzgerät abklemmen, kurz warten, wieder anstecken

Gerät defekt

Zur Reparatur einschicken

Err.1

Messbereich ist überschritten

Prüfen: liegt Druck über dem Messbereich? -> Messwert ist zu hoch!

Sensor defekt

Zur Reparatur einschicken

Err.2

Messbereich ist unterschritten

Prüfen: liegt Druck unter dem Messbereich? -> Messwert ist zu tief!

Sensor defekt

Zur Reparatur einschicken

Err.4

Wert ist zu niedrig für Anzeige, Tara aktiv

Prüfen: Anzeige unter -2000 (tara?)?

Err.9

Messwert ist weit außerhalb des zul. Messbereichs

Prüfen: Druck innerhalb Messbereich?

Err.7

Systemfehler

Zur Reparatur einschicken

11 Druckanschluss

2 (bzw. 1) Universal-Druckstutzen für 6 x 1 mm (4 mm Schlauch-Innendurchmesser) oder 8 x 1 mm (6 mm Schlauch-Innendurchmesser ) Kunststoffschläuche.

11.1 Absolutdruck-Ausführung (GMH 3181-12)

Kunststoffschlauch an den Anschlussstutzen anstecken.

11.2 Relativdruck-Ausführungen

 Bei Überdruck- bzw. Unterdruckmessungen (siehe Übersicht):

Kunststoffschlauch an den Anschlussstutzen "+" anstecken. Der Anschluss "-" bleibt unbelegt!

 Bei Unterdruckmessungen (siehe Übersicht):

Durch Anstecken des Schlauches an den Anschlussstutzen "-" kann auch ein Unterdruck bis zum vollen Überdruckmessbereich gemessen werden.

Achtung: die Anzeige erfolgt positiv, es wird kein Minus in der Anzeige dargestellt.

Beispiel: Es ist eine Unterdruckmessung bis -25.00 mbar möglich, so wird die Anzeige 25.00 mbar anzeigen (Minuszeichen fehlt!).

 Bei Differenzdruckmessungen:

Die beiden Kunststoffschläuche an die Anschlussstutzen "+" und "-" anstecken, wobei am Anschluss "+" der höhere Druck anzuschließen ist.

Werte-Übersicht:

12 Fehler- und Systemmeldungen

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 15 von 16

GMH 3181 - 002

GMH 3181 - 01

GMH 3181 - 07H

GMH 3181 - 07

Messbereich: 1)

-500.0 … 500.0 Pa

(-5.000 … 5.000 mbar)

-1.00 … 25.00 mbar

-1.00 … 70.00 mbar

-10.0 … 350.0 mbar

Überlast: 2) (max.)

max. 250 hPa

(mbar)

max. 100 mbar

max. 1 bar

Auflösung:

0.1 Pa (0.001 mbar)

1 Pa (0.01 mbar)

0.01 mbar

0.1 mbar

Genauigkeiten: (typ.)

Hysterese und Linearität

±0.3 % FS

±0.1 % FS

±0.2 % FS (±0.1 % FS 3))

Temp.-Einfluss 0 - 50 °C

±0.4 % FS

Verfügbare Einheiten:

mbar, Pa, kPa, mmHg, PSI, m H2O

mbar, bar, Pa, kPa, mmHg, PSI, m H2O

mbar, bar, Pa, kPa, mmHg, PSI m H2O

mbar, bar, kPa, MPa, mmHg, PSI m H2O

GMH 3181 - 07B

GMH 3181 - 13

Option: MB -1..2 BAR

GMH 3181 - 12

Messbereich: 1)

-10.0 … 420.0 mbar (-7.5 … 315 mmHg)

-100 … 2000 mbar

-1000 … 2000 mbar

0 … 1300 mbar absolut

Überlast: 2) (max.)

max. 1 bar

max. 4 bar

max. 4 bar abs.

Auflösung:

0.1 mbar

(0.1 mmHg)

1 mbar

Genauigkeiten: (typ.)

Hysterese und Linearität

±0.1 % FS

±0.2 % FS (±0.1 % FS 3))

Temp.-Einfluss 0 - 50 °C

±0.4 % FS

Verfügbare Einheiten:

mbar, bar, kPa, MPa, mmHg, PSI m H2O

13 Technische Daten

1) Unterdruckmessungen bis zum vollen Überdruckmessbereich möglich (siehe Kapitel 11.2)

2) Ohne Zerstörung oder Neukalibration des Sensors

3) bei OPTION „höhere Sensorgenauigkeit“

Druckeinheiten: umschaltbar Messzyklus: langsam: 4 Messungen / Sekunde (ConF - Rate = Slow) schnell: >1000 Messungen / Sekunde (ConF - Rate = FASt und P.dEt) Nenntemperatur: 25°C

Sensor: piezoresistiver Drucksensor intern im Messgerät.

Geeignet für Luft bzw. nicht korrosive und nicht ionisierende Gase. (nicht für Wasser geeignet - hierbei Luftvorlage verwenden!)

Sensoranschluss: 2 (1) Metallanschlusszapfen aus Messing vernickelt, an der Stirnseite des Mess-

gerätes zum Anschluss eines Druckschlauchs 6 x 1 mm (4 mm Innen-Ø) oder 8 x1 mm (6 mm Innen-Ø)

Logger: 2 Funktionen: Einzelwertlogger („Func–Stor“) und zyklischer Logger („Func–CYCL“)

Speicherplätze: Stor: 99 CYCL: 10000 (in max. 64 Aufzeichnungsreihen)

Zykluszeit CYCL: 1...3600 Sekunden

Anzeige: 2 vierstellige LCD-Anzeigen für Istwert (12.4mm hoch) sowie für Min-, Max-Wert,

Holdfunktion, etc. (7mm hoch). Weitere Funktionspfeile für Einheit, Tara etc.

Bedienelemente: 6 Folientaster Ausgang: 3-polige, 3.5 mm Klinkenbuchse

Ausgangsfunktion: wahlweise serielle Schnittstelle oder Analogausgang Schnittstelle: serielle Schnittstelle. Über Schnittstellenwandler USB 3100, GRS 3100 oder

Analogausgang: 0 ... 1 Volt, frei skalierbar (Auflösung 12 bit)

GRS 3105 (Zubehör) an die USB - bzw. RS232-Schnittstelle eines PC anschließbar.

H61.0.3X.6B-01 Betriebsanleitung GMH 3181-… Seite 16 von 16

Alle Geräte, die an den Hersteller zurückgeliefert werden, müssen frei von Messstoffresten und anderen Gefahrstoffen sein. Messstoffreste am Gehäuse oder am Sensor können Personen oder Umwelt gefährden.

Verwenden Sie zur Rücksendung des Geräts, insbesondere wenn es sich um ein noch funktionierendes Gerät handelt, eine geeignete Transportverpackung. Achten Sie darauf, dass das Gerät mit ausreichend Dämmmaterial in der Verpackung geschützt ist.

Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab. Das Gerät darf nicht über die Restmülltonne entsorgt werden. Soll das Gerät entsorgt werden, senden Sie dieses direkt an uns (ausreichend frankiert). Wir entsorgen das Gerät sachgerecht und umweltschonend.

Stromversorgung: 9V-Batterie, Type: IEC 6F22 (im Lieferumfang enthalten)

sowie zusätzliche Netzgerätebuchse (1.9mm Innenstiftdurchmesser) für externe stabilisierte 10.5 - 12V Gleichspannung.

(passendes Netzgerät: GNG 10 / 3000) Stromaufnahme: Messzyklus langsam: ~ 0.6 mA Messzyklus schnell: < 2.5 mA Low-Power-Logger: < 0.1 mA (Zykluszeit > 30s ohne Schnittstellenbetrieb und

Alarmhupe) bis 0.4 mA (bei Zykluszeit 1s) Batteriewechselanzeige: 'bAt '

Arbeitsbedingungen: -20 … +50 °C, 0 … 95 % r.F. (nicht betauend) Lagertemperatur: -20 … +70 °C

Gehäuse: aus schlagfestem ABS, Folientastatur, Klarsichtscheibe. Frontseitig IP65

Abmessungen: ohne Druckanschlussstutzen: 142 x 71 x 26 mm (L x B x H)

Sensorstutzen an Stirnseite des Gerätes: ca. 11mm lang

Gewicht: ca. 170 g

EMV: Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie

des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die

elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind.

zusätzlicher Fehler: <1%

14 Rücksendung und Entsorgung

14.1 Rücksendung

14.2 Entsorgung

H61.0.3X.6C-01

WEEE-Reg.-Nr. DE 93889386

GMH 31 Series

Druck / Pressure

User’s Manual

Handheld Digital Precision Manometer

GMH 3181-...

Version 6.5

GHM Messtechnik GmbH • Standort Greisinger

Hans-Sachs-Str. 26 • D-93128 Regenstauf

 +49 (0) 9402 / 9383-0  +49 (0) 9402 / 9383-33  info@greisinger.de

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 2 of 16

CONTENTS

1 GENERAL NOTE .................................................................................................................................... 3

2 SAFETY .................................................................................................................................................. 3

2.1 INTENDED USE .................................................................................................................................... 3

2.2 SAFETY SIGNS AND SYMBOLS ............................................................................................................... 3

2.3 SAFETY GUIDELINES ............................................................................................................................ 3

3 PRODUCT SPECIFICATION .................................................................................................................. 4

3.1 SCOPE OF SUPPLY .............................................................................................................................. 4

3.2 OPERATION AND MAINTENANCE ADVICE ................................................................................................ 4

4 HANDLING ............................................................................................................................................. 5

4.1 DISPLAY ............................................................................................................................................. 5

4.2 BASIC OPERATION .............................................................................................................................. 5

4.3 CONNECTIONS .................................................................................................................................... 6

4.4 POP-UP CLIP ....................................................................................................................................... 6

5 START OPERATION .............................................................................................................................. 7

6 CONFIGURATION .................................................................................................................................. 7

7 REMARKS TO SPECIAL FEATURES .................................................................................................... 8

7.1 DIFFERENT KINDS OF MEASURING: „RATE-SLO, -P.DET, -FAST“ ........................................................... 8

7.1.1 rAtE-Slo: Standard Measuring .................................................................................................... 8

7.1.2 rAtE-P.dEt: Peak detection ......................................................................................................... 8

7.1.3 rAtE-FASt: Fast filtered measuring .............................................................................................. 9

7.2 SEA LEVEL CORRECTION (ONLY FOR GMH 3181-12 ) ........................................................................... 9

7.3 AVERAGING FUNCTION ........................................................................................................................ 9

7.4 POWER OFF TIME ................................................................................................................................ 9

7.5 ALARM ............................................................................................................................................... 9

7.6 REAL TIME CLOCK .............................................................................................................................. 9

8 OPERATION OF LOGGER ................................................................................................................... 10

8.1 „FUNC-STOR“: STORING SINGLE MEASUREMENTS .............................................................................. 10

8.2 „FUNC-CYCL“: AUTOMATIC RECORDING WITH SELECTABLE LOGGER-CYCLE-TIME .............................. 11

9 OUTPUT ................................................................................................................................................ 12

9.1 SERIAL INTERFACE ............................................................................................................................ 12

9.2 ANALOGUE OUTPUT – SCALING WITH DAC.0 AND DAC.1 ................................ .................................... 13

10 INPUT ADJUSTMENT ....................................................................................................................... 13

10.1 ZERO DISPLACEMENT SENSOR ('OFFS') ......................................................................................... 13

10.2 SCALE CORRECTION SENSOR ('SCAL') ........................................................................................... 13

10.3 CALIBRATION SERVICES ................................................................................................................. 13

11 PRESSURE CONNECTION ............................................................................................................... 14

11.1 DEVICE TYPE WITH ABSOLUTE PRESSURE (GMH 3181-12) ............................................................... 14

11.2 DEVICE TYPE WITH RELATIVE PRESSURE ......................................................................................... 14

12 ERROR AND SYSTEM MESSAGES ................................................................................................. 14

13 SPECIFICATION ................................................................................................................................ 15

14 RESHIPMENT AND DISPOSAL ........................................................................................................ 16

14.1 RESHIPMENT ................................................................................................................................. 16

14.2 DISPOSAL INSTRUCTIONS ............................................................................................................... 16

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 3 of 16

DANGER

Caution! This symbol warns of imminent danger, death, serious

injuries and significant damage to property at nonobservance.



Attention! This symbol warns of possible dangers or dangerous

situations which can provoke damage to the device or environment at non-observance.

Note! This symbol point out processes which can indirectly influence

operation or provoke unforeseen reactions at non-observance.

1 General Note

Read this document carefully and get used to the operation of the device before you use it. Keep this document within easy reach near the device for consulting in case of doubt.

Mounting, start-up, operating, maintenance and removing from operation must be done by qualified, specially trained staff that have carefully read and understood this manual before starting any work.

The manufacturer will assume no liability or warranty in case of usage for other purpose than the intended one, ignoring this manual, operating by unqualified staff as well as unauthorized modifications to the device. The manufacturer is not liable for any costs or damages incurred at the user or third parties because of the usage or application of this device, in particular in case of improper use of the device, misuse or malfunction of the connection or of the device. The manufacturer is not liable for misprints.

2 Safety

2.1 Intended Use

The safety requirements (see below) have to be observed. The device must be used only according to its intended purpose and under suitable conditions. Use the device carefully and according to its technical data (do not throw it, strike it, …)

Protect the device from dirt.

2.2 Safety signs and symbols

Warnings are labeled in this document with the followings signs:

2.3 Safety guidelines

This device has been designed and tested in accordance with the safety regulations for electronic devices. However, its trouble-free operation and reliability cannot be guaranteed unless the standard safety measures and special safety advises given in this manual will be adhered to when using the device.

1. Trouble-free operation and reliability of the device can only be guaranteed if the device is not subjected to any other climatic conditions than those stated under "Specification". If the device is transported from a cold to a warm environment condensation may cause in a failure of the function. In such a case make sure the device temperature has adjusted to the ambient temperature before trying a new start-up.

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 4 of 16

_DANGER

2. If there is a risk whatsoever involved in running it, the device has to be switched off

immediately and to be marked accordingly to avoid re-starting. Operator safety may be a risk if:

- there is visible damage to the device

- the device is not working as specified

- the device has been stored under unsuitable conditions for a longer time. In case of doubt, please return device to manufacturer for repair or maintenance.

3. When connecting the device to other devices the connection has to be designed most thoroughly as

internal connections in third-party devices (e.g. connection GND with protective earth) may lead to undesired voltage potentials that can lead to malfunctions or destroying of the device and the connected devices.

This device must not be run with a defective or damaged power supply unit. Danger to life due to electrical shock!

4. Do not use these products as safety or emergency stop devices or in any other application

where failure of the product could result in personal injury or material damage. Failure to comply with these instructions could result in death or serious injury and material damage.

5. This device must not be used at potentially explosive areas! The usage of this device at

potentially explosive areas increases danger of deflagration, explosion or fire due to sparking.

3 Product Specification

3.1 Scope of supply

The scope of supply includes:

Measuring device with 9V battery Operation manual

3.2 Operation and maintenance advice

1. Battery operation:

If ‘bAt’ is shown in the lower display the battery has been used up and needs to be replaced. However,

the device will operate correctly for a certain time. If ‘bAt’ is shown in the upper display the voltage is too low to operate the device; the battery has been completely used up.

The battery has to be taken out, when storing device above 50 °C. We recommend taking out battery if device is not used for a longer period of time. After recommissioning the real-time clock has to be set again.

2. Mains operation with power supply

When using a power supply please note that operating voltage has to be 10.5 to 12 V DC. Do not apply overvoltage!! Cheap 12V-power supplies often have excessive no-load voltage.

We, therefore, recommend using regulated voltage power supplies. Trouble-free operation is guaranteed by our power supply GNG10/3000. Prior to connecting the power supply to the mains make sure that the operating voltage stated at the power supply is identical to the mains voltage.

3. Treat device and sensor carefully. Use only in accordance with above specification. (do not throw, hit against etc.). Protect plug and socket from soiling.

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 5 of 16

Main display: shows actual value

Arrow points to the chosen measuring unit

Secondary display: shows min./max. or hold value

SL: appears if sea-level-correction is activated

(only GMH 3181-12)

Tara: appears if tara-function is activated

Logg: appears if logger function is chosen, flashes while

logger is running

On / Off

min/max bei Messung:

press short: shows the min./max. value press again: hides min./max. value press 2 sec.: clears particular value

Tara, zero-point adjustment: press short: display will be set to 0

The following measuring will be

relatively displayed to the set tara

value press 2 sec.: deactivates tara-function press 5 sec.: Zero-Point Adjustment1)

Set/Menu: press short: invokes configuration menu

Store/Quit: press short: hold-function, the last measuring

value will be held in the secondary

display. press again: hides the value

at active logger: invokes logger functions

Tara

1 2 3

4 5 6

OFF max

Tara

Storemin

Set

Menu Quit

4 Handling

4.1 Display

4.2 Basic Operation

Please Note: Activating/deactivating tara clears the max- & min-memories.

Zero-Point Adjustment: If there is no pressure or zero-pressure (absolute) applied to the pressure ports the

device will display 0. If there is a permanent deviation (and device is operated under steady conditions), a permanent zero point adjustment can be carried out. To carry out the adjustment press button 3 for approx. 5 seconds (Auto Null will be displayed shortly). The adjustment is done via the OFFSET-value of the sensor

Please note: - A zero-point adjustment can only be carried out if the difference between the value on display

is less than 500 digits!

- If a zero point adjustment was carried out the display shows ”Corr” after a restart .

(referring configuration menu). To recall the manufacturer’s calibration press button 3 for approx. 15 seconds.

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 6 of 16

Output: Connection for el. Isolated interface adapter or

for analog output (please refer to chapter 9)

Connection for pressure tubes:

„+“ higher pressure (non-existent at GMH 3181-12) „-“ lower pressure (GMH 3181-12: absolute pressure)

Power supply: the mains adapter socket is located at the left side of the device.

Pop-up clip closed

Pop-up clip at position 90°

Pop-up clip at position 180°

Device attached to a belt

Device set up on a table

Device suspended from

magnetic holder

GMH 1300

4.3 Connections

4.4 Pop-up clip

Handling:

• Pull at label “open” in order to swing open the pop-up clip.

• Pull at label “open” again to swing open the pop-up clip further.

Function:

• The device with a closed pop-up clip can be plainly laid onto a table or attached to a belt, etc.

• The device with pop-up clip at position 90° can be set up on a table, etc.

• The device with pop-up clip at position 180° can be suspended from a screw or the magnetic holder

GMH 1300.

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 7 of 16

Param.

Values

Description

C_log

C_dat

Stor

‚Menu‘







SEt

ConF

Set Configuration: Generic Configurations

Unit

mbar,bar..

Unit: Unit of display

* *

oFF/on

Sea level correction: on or off (only available at GMH 3181-12)

* *

Alti

-2000..9999

Altitude: Input of altitude above sea level [m] (only if SL=on)

* *

rAtE Rate: Measuring rate (p.r.t. chapter 7.1)

* *

Slo

Slow measuring rate (4Hz filtered, low power consumption)

* *

FASt

Fast measuring rate, filtered (>1000Hz)

* *

P.dEt

Peak detection: fast measuring rate, unfiltered (>1000Hz)

* *

t.AVG

1-120

Averaging period in seconds, used by the averaging function

* *

oFF

Averaging function deactivated

* *

P.oFF

1-120

Auto Power Off time in minutes

oFF

Auto Power Off deactivated

Out

oFF

Function of the output: No output function, lowest power consumption

SEr

Output is serial interface

dAC

Output is analogue output 0...1V

Adr.

01,11..91

Base address of interface

dAC.0

p.r.t. chart

Enter desired value at which the analogue output potential should be 0V (if Out = dAC)

dAC.1

p.r.t. chart

Enter desired value at which the analogue output potential should be 1V (if Out = dAC)

SEt CAL

Set Calibration: Adjustment of Sensor

OFFS

p.r.t. chart

The offset of sensor will be displaced by this value to compensate for deviations in the probe or in the measuring device.

oFF

Zero displacement inactive (=0.00)

SCAL

-2.000 ...

2.000

The measuring scale of sensor will be changed by this factor [%] to compensate deviations of temperature probe or measuring device

oFF

Scale correction factor inactive (=0.000)

1 2 3

OFF

max

CAL

5 Start Operation

Connect sensor, turn on device via key.

After segment test the device displays some configuration:

• If the logger function is not off the time of the integrated clock will shortly be displayed.

• If a zero point adjustment was carried out the display shows shortly „nuLL Corr“.

After changing the battery the clock-setting menu is activated automatically (‚CLOC‘). Check the clock

and adjust, if necessary (p.r.t. chapter 6).

After that the device is ready for measuring.

6 Configuration

To change device settings, press Menu (key 4) for 2 seconds. This will call the configuration menu (main display: „SEt“). Pressing key Menu changes between the menus, pressing (key 3) jumps to the referring parameters, which can be selected with key (key 3). The parameters can be changed with  (key 2) or  (key 5). Pressing Menu again jumps back to the main configuration menu and saves the settings. Quit (key 6) finishes the configuration and returns to standard measuring operation.

Please note: All here specified values are applying for all devices if there is no explicit mark.

The values for the different types of device can be checked up in chart (page 8)

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 8 of 16

Param.

Values

Description

C_log

C_dat

Stor

‚Menu‘







SEt

AL.

Set Alarm: Settings Of Alarm Function

AL.

Alarm on, with horn-sound

no.So

Alarm on, without horn-sound

oFF

Alarm deactivated

AL.Lo

p.r.t. chart

Min alarm rail (not when AL. oFF, Sensor-Min is the lower display range of connected sensor)

AL.Hi

p.r.t. chart

Max alarm rail (not when AL. oFF, Sensor-Max is the upper display range of connected sensor)

SEt

LoGG

Set Logger: Configuration Of Logger Function

* *

Func

CYCL

Cyclic: logger function ‚cyclic logger‘

* * *

Stor

Store: logger function ‚individual value logger‘

* * *

oFF

no logger function

* * *

CYCL

1..3600

Cycle time of cyclic logger [seconds]

* *

Lo.Po

on/oFF

Low-power logger with very low power consumption (only for cyclic logger and slow measuring rate)

* *

SEt

CLOC

Set Clock: Setting Of Real Time Clock

CLOC

HH:MM

Clock: Setting of time hours:minutes

dAtE

TT.MM

Date: Setting of date day.month

YEAr

YYYY

Year: Setting of year

device type

analog output

adjustment of sensor

alarm function

dAC.0 / dAC.1

OFFS

Al.Lo

Al.Hi

GMH 3181-002

-500.0 ... 500.0 Pa

-50.0 ... 50.0 Pa

- 500 Pa ... AL.Hi

AL.Lo ... 500 Pa

GMH 3181-01

-1.00 ... 25.00 mbar

-5.00 ... 5.00 mbar

- 1 mbar ... AL.Hi

AL.Lo ... 25 mbar

GMH 3181-07

-10.0 ... 350.0 mbar

-50.0 ... 50.0 mbar

- 10 mbar ... AL.Hi

AL.Lo ... 350 mbar

GMH 3181-07B

-10.0 ... 420.0 mbar

-50.0 ... 50.0 mbar

- 10 mbar ... AL.Hi

AL.Lo ... 420 mbar

GMH 3181-07H

-1.00 ... 70.00 mbar

-5.00 ... 5.00 mbar

-100 mbar ... AL.Hi

AL.Lo ... 70 mbar

GMH 3181-13

-100 ... 2000 mbar

-500 ... 500 mbar

-100 mbar ... AL.Hi

AL.Lo ... 2000 mbar

GMH 3181-13

Option: MB -1..2 BAR

-1000 ... 2000 mbar

-500 ... 500 mbar

-1000 mbar ... AL.Hi

AL.Lo ... 2000 mbar

GMH 3181-12

0 ... 1300 mbar absolute

-500 ... 500 mbar

0 bar ... AL.Hi

AL.Lo ... 1300 mbar

C_log: cyclic logger (active) C_dat: cyclic logger with data (no active logging) C_stor: individual value logger with data

Note: When using the logger function some settings in the menu may not be accessible (*).

If this settings should be changed, the logger has to be stopped before, eventually the logger data has to be cleared. (p.r.t. chapter 8)

7 Remarks To Special Features

7.1 Different Kinds Of Measuring: „rAtE-Slo, -P.dEt, -FASt“

Three different kinds of measuring pressure are supported. Two of them are working with high measuring frequency of more than 1000 measurings per second. If one of them was chosen in the configuration (see above), this will be displayed in the secondary display: „P.dEt“ or „FASt“.

7.1.1 rAtE-Slo: Standard Measuring

Measuring rate 4Hz, averaging and filter functions are active. Application: Measuring of slowly changing or static pressures, e.g. measuring of leakproofness, atmospheric pressure... Highest accuracy, high noise immunity (EMI and unstable measuring signals), low power consumption.

7.1.2 rAtE-P.dEt: Peak detection

Measuring rate >1000Hz, the value is displayed unfiltered. Application with logger function: Measuring of short pressure peaks or fast changing pressures with a resolution of < 1 ms. The cyclic logger function records the arithmetic mean value, the highest and the lowest peak of the refering time interval. Attention: higher power consumption, measuring is sensitive to noise (EMI,..).

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 9 of 16

7.1.3 rAtE-FASt: Fast filtered measuring

Measuring rate >1000Hz, the value is filtered slightly (higher noise immunity than P.dEt, small peaks will be filtered out), apart from that identical behaviour like P.dEt.

7.2 Sea Level Correction (only for GMH 3181-12 )

The device displays the absolute pressure measured at the sensor. This is not necessarily the same like the

values given by weather stations! The weather stations‘ values are giving the pressure at sea level. Usually

the sensor is placed above sea level and therefore, if the value at sea level(zero) is to be measured, the pressure loss resulting from the actual level above sea level has to be considered! To correct the measuring

display activate the „Sea-Level-Function“ (SL, p.r.t. chapter 6Fehler! Verweisquelle konnte nicht efunden werden.). Then enter the altitude above sea level of the sensor‘s location in meters (Alti, p.r.t.

chapter 6). When activated, the display shows the SL-arrow and the device displays the pressure value at sea level.

7.3 Averaging Function

The averaging function concerns the display values (LCD and interface). It is completely independent from the averaging of the logger function, please don’t mix them up! The averaging integrates the measuring values during a selectable period of time and then calculates the average display value. It is independent from the selected kind of measuring (slow, fast, peak detect) . As long as not enough values are collected (selected averaging time) to calculate a average value, the upper display shows “----“, the lower display a ‘countdown‘. During an active low-power-logging procedure the averring is always deactivated

Function of min/max-value memory during averaging:

- If averaging is activated and slow measuring is selected (rAtE-Slo), the min-/max-value memory refers to the average display value.

- If averaging is activated and fast measuring is selected (rAtE-FASt or P.dEt) , the min-/max-value memory refers to the internal measured values (fast peaks can be detected).

7.4 Power off Time

If there won’t be pressed any key and no interface communication takes place for the time of the power off time setting (P.Off), the device will be switched off automatically to save battery power. If P.oFF = oFF then the automatic switch off is deactivated.

7.5 Alarm

There are three possible settings: Alarm off (AL. oFF), on with horn sound (AL. on), on without horn sound (AL. no.So). Following conditions will display an alarm, when the function is activated (on or no.So):

- Value is below lower (AL. Lo) or above upper alarm rail (AL.Hi).

- Sensor error (Sens Erro)

- Low battery (bAt)

- Fe 7: System error (always with sound)

In case of an alarm and when polling the interface the prio-flag is set in the returned interface message.

7.6 Real Time Clock

The real time clock is used for the logger function: Recorded values are also containing the point of time, when they were measured. Please check the settings when necessary. If the battery was replaced the referring menu ‚CLOC‘ will automatically be started.

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 10 of 16

Clear all recordings

Clear the last recording

Clear nothing (cancel menu)

8 Operation Of Logger

The device supports two different logger functions:

„Func-Stor“: each time when „store“ (key 6) is pressed a measurement will be recorded. „Func-CYCL“: measurements will automatically be recorded each interval, which was set in the logger

menu ‚CYCL‘ until the logger will be stopped or the logger memory is full. The recording

is started by pressing „Store“ 2 seconds.

The logger records 3 measurement results each time: current or mean value (depending on logger setting, see below), min peak and max peak.

Min and max peak are the minimum resp. the maximum of the measured values since the last recording. Using them allows f.e. analysis of fluctuating pressures. For the evaluation of the data the software GSOFT3050 has to be used. The software also allows easy configuration and starting of the logger. When the logger is activated (Func Stor or Func CYCL) the hold function is no more available, the key 6 is solely used for the operation of the logger functions.

8.1 „Func-Stor“: Storing Single Measurements

Each time when „store“ (key 6) is pressed a measurement and its time stamp will be recorded. The recorded data can be viewed either in the display (when calling the configuration an additional menu „REAd LoGG“ is displayed, see below) or by means of the interface and a PC with GSOFT3050-software.

Max. number of measurings: 99 A measuring contains: - current measuring value at the time of recording

- min peak, max peak since the last recording

- time and date of the recording

After each recording „St. XX“ will be displayed for a short time. XX represents the number of the recording.

If logger memory contains recordings already:

When „Store“ is pressed for 2 seconds, the choice for clearing the logger memory will be displayed:

The selection can be made by  (key 2) and  (key 5). "Quit" (key 6) enters the choice. If the logger memory is full, the display will show:

Viewing Recorded Measurings

Within the „LoGG Stor“ function the measurings can be viewed directly in the display not only by means of a computer (like at „Func CYCL“): press 2 seconds „Set“ (key 4): The first menu displayed now is „rEAd

LoGG“ (read logger data). After pressing  (key 3) the measurement recorded last will be displayed, changing between the different values referring to the measurement also is done by pressing . Changing the measurement is done by pressing the keys  or .

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 11 of 16

Clear all recordings

Clear the last recording sequence

Clear nothing (cancel menu)

Stop the recording

Do not stop the recording

8.2 „Func-CYCL“: Automatic Recording With Selectable Logger-Cycle-Time

The Logger-Cycle-Time is setable (p.r.t. Configuration). For example „CYCL“ = 60: A measuring is recorded after each 60 seconds. When the slow measurement "rAtE-Slo" is chosen, additionally a low power function is available: „Lo.Po“.

If „Lo.Po“ is on, the device only will take a measurement at the point of time of the recording. In between the

recordings the measuring shut’s down. This decreases the power consumption enormously and therefore is

recommended e.g. for long time recordings where no mains adapter is available. Max. number of measurings: 10000 Cycle time: 1...3600 seconds (=1h), selectable in the configuration

A measuring contains:  rAtE SLo: - current measuring value at the time of recording

- min peak, max peak since the last recording

 rAtE FASt,P.dEt - arithmetic mean value since the last recording

- min peak, max peak since the last recording

Starting a recording:

By pressing "Store" (key 6) for 2 seconds the logger operation will be called. The display will show: By pressing "Store" again the recording will be initiated.

After that the display shows ‘St.XXXX‘ for a short time whenever a measuring is recorded. XXXX is the number of the measuring 1..10000.

If the logger memory is full, the display will show:

The recording automatically will be stopped.

If Low-Power-Logger-Function „Lo.Po = on“ the device switches itself off as soon as the memory gets filled.

Stopping the recording manually:

By pressing "Store" (key 6) the recording can be stopped manually. Then the following choice appears:

The selection can be made by  (key 2) and  (key 5). "Quit" (key 6) enters the choice.

Note: If you try to switch off the instrument in the cyclic recording operation you will be asked once again if the recording is to be stopped. The device can only be switched off after the recording has been stopped! The Auto-Power-Off-function is deactivated during recording!

Clear Recordings:

By pressing "Store" (key 6) for 2 seconds the logger operation will be called. The display will show: By pressing the keys  (key 2) or  (key 5) the display will change to .

When „Store“ is pressed, the choice for clearing the logger memory will be displayed:

The selection can be made by  (key 2) and  (key 5). "Quit" (key 6) enters the choice.

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 12 of 16

Channel

Code

Name/Function

Channel

Code

Name/Function

1 2 3 1 2 3 x x x 0 Read measurement value

x x x

201

Read max display range

x x x 3 Read system state

x x x

202

Read display range - unit

x 6 Read min memory

x x x

204

Read display range – decimal point

x 7 Read max memory

208

Read # of channels

x x x

Read ID number

214

Read scale adjustment [%]

Read min alarm rail (AL. - AL.Lo)

216

Read offset adjustment

Read max alarm rail (AL. - AL.Hi)

220

Read offset adjustment

Read configuration flag

BitAlarmAn:1; BitAlarmHupe:3; BitCorrectToSealevel: 32 *; BitPeakDetection:33; BitFastFiltered:34; BitLoggerAn:50; BitZyklischerLogger:51; BitStromsparlogger:52

221

Read altitude *

222

Set altitude *

223

Set power off time (Conf-P.oFF)

x x x

224

Logger: Read data of CYCL- Logger

102

Set min alarm rail (AL. - AL.Lo)

225

Logger: Read cycle time (LoGG - CYCL)

103

Set max alarm rail (AL. - AL.Hi)

226

Logger: set cycle time (LoGG - CYCL)

160

Set configuration flag (refer to 32)

227

Logger: start recording

174

Clear min memory

228

Logger: Read # of recordings made

175

Clear max memory

229

Logger: Read state

x x x

176

Read min measuring range

231

Logger: Read stop time

x x x

177

Read max measuring range

233

Read real time clock (CLOC)

x x x

178

Read measuring range – measuring unit

234

Set real time clock (CLOC)

x x x

179

Read measuring range – decimal point

236

Read logger memory size

x x x

180

Read kind of measuring of sensor

240

Reset

x x x

199

Read kind of measuring of display

254

Program version

x x x

200

Read min display range

260

Logger: read data of STOR Logger

9 Output

The output can be used as serial interface (for USB 3100, USB 3100 N, GRS 3100 or GRS 3105 interface adapters) or as analog output (0-1V). If none of both is needed, we suggest to switch the output off, because battery life then is extended.

9.1 Serial Interface

By means of the serial interface and a suitable electrically isolated interface adapter (USB 3100, USB 3100 N, GRS 3100 or GRS 3105) the device can be connected to a computer for data transfer. With the GRS 3105 up to 5 devices of the GMH3xxx- series can be connected to one interface (see also manual of GRS 3105). As a precondition the base addresses of all devices must not be identical, make sure to configure the base addresses accordingly (refer menu point “Adr.” in chapter 6). To avoid transmission errors, there are several security checks implemented e.g. CRC.

The following standard software packages are available:

 GSOFT3050: Operation and read out of logger function, data display in diagrams and tables  GMHKonfig: Software for a comfortable editing of the device (e.g. Material selection…)  EBS20M / 60M: 20-/60-channel software to display the measuring values

In case you want to develop your own software we offer a GMH3000-development package including:

a universally applicable Windows functions library ('GMH3000.DLL') with documentation that can be

used by the most programming languages. Suitable for Windows XP™, Windows Vista™, Windows 7™

Programming examples Visual Basic 4.0™, Delphi 1.0™, Testpoint™

In addition to the operation at a PC the device can be operated with the GAM3000-device, to use the alarm function for simple supervision and controlling applications. Just connect a GAM3000 to the interface, activate the alarm function of the GMH and the relays output is operating.

The device has 3 channels:

1: current measuring value (base address) 2: min peak (p.r.t. chapter 8) 3: max peak (p.r.t. chapter 8)

Note: The measuring-/ alarm- and display range values read back from the interface are always in

the selected measurement unit (mbar, bar...)!

Supported functions:

* only available at GMH 3181-12

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 13 of 16

plug wiring:

GND

Attention!

the 3rd contact has to be left floating! Only stereo plugs are allowed!

+Uout

9.2 Analogue Output – Scaling with DAC.0 and DAC.1

Note: Analogue output can not be used during logger recordings

With the DAC.0 and DAC.1 values the output can be rapidly scaled to your efforts. Keep in mind not to connect low-resistive loads to the output, otherwise the output value will be wrong and battery life is decreased. Loads above ca 10kOhm are uncritical. If the display exceeds the value set by DAC.1, then the device will apply 1V to the output If the display falls below the value set by DAC.0, then the device will apply 0V to the output In case of an error (Err.1, Err.2, no sensor, etc.) the device will apply slightly above 1V to the output.

10 Input Adjustment

10.1 Zero Displacement Sensor ('OFFS')

A zero displacement can be carried out for the measured value:

value displayed = value measured - offset

Standard setting: 'off' = 0.0°, i.e. no zero displacement will be carried out. Together with the scale correction (see below) this factor is mainly used to compensate for sensor deviations. Input is in the display unit.

10.2 Scale Correction Sensor ('SCAL')

The scale of the measuring can be influenced by this setting (factor is in %):

displayed value = measured value * (1+Scal/100)

Standard setting: 'off' =0.000, i.e. value is not corrected. Together with the zero displacement (see above) this factor is mainly used to compensate for sensor deviations.

10.3 Calibration Services

Calibration certificates – DKD-certificates – other certificates: If device should be certificated for its accuracy, it is the best solution to return it to the manufacturer. Only the manufacturer is capable to do efficient recalibration if necessary to get results of highest accuracy!

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 14 of 16

device type

over- or under pressure

under pressure

GMH 3181-002

- 500.0 … 500.0 Pa

---

GMH 3181-01

- 1.00 … 25.00 mbar

- 25.00 … 0.00 mbar

GMH 3181-07

- 10.0 … 350.0 mbar

- 350.0 … 0.0 mbar

GMH 3181-07B

- 10.0 … 420.0 mbar

- 420.0 … 0.0 mbar

GMH 3181-07H

- 1.00 … 70.00 mbar

- 70.00 … 0.00 mbar

GMH 3181-13

- 100 … 2000 mbar

- 2000 … 0 mbar

with option: MB -1..2 BAR

- 1000 … 2000 mbar

Display

Meaning

What to do?

Low battery power, device will only continue operation for a short period of time

Replace battery Battery empty

Replace battery

Mains operation without battery: wrong voltage

Check power supply, replace it when necessary

No display or

confused

characters, device does not react on

keypress

Battery empty

Replace battery

Mains operation without battery: wrong voltage or polarity

Check power supply, replace it when necessary

System error

Disconnect battery and power supplies, wait shortly, then reconnect

Device defective

Return to manufacturer for repair

Err.1

Measured value above allowable range

Check: pressure above max. range?

-> measuring value to high

Sensor defective

Return to manufacturer for repair

Err.2

Measured value below allowable range

Check: pressure below min range?

-> measuring value to low

Sensor defective

Return to manufacturer for repair

Err.4

Value is too low to be displayed, tara is set

Check: display below -2000 (tara?)?

Err.9

Measured value far out of allowable range

Check: pressure not within sensor range?

Err.7

System error

Return to manufacturer for repair

11 Pressure Connection

2 (or 1) universal pressure connector for 6 x 1 mm (4 mm tube inner diameter) or 8 x 1 mm (6 mm tube inner diameter ) plastic tubes.

11.1 Device type with absolute pressure (GMH 3181-12)

Connect plastic tube to pressure port.

11.2 Device type with relative pressure

For measurements of overpressure (refer to summary):

Connect plastic tube to pressure port "+". Port "-" will not be used!

For measurements of underpressure (refer to summary):

Plug the tube to pressure port "-". The measuring range covers then up to max. overpressure range

Note: All values are displayed now as positive values. No minus sign will be shown. Example: it is possible to measure under pressure down to -25.00 mbar, the display shows then the value 25.00 (no minus sign).

 For measurements of pressure differences:

Connect both plastic tubes to pressure port "+" and "-"; make sure to apply higher pressure to port "+".

Measure ranges:

12 Error And System Messages

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 15 of 16

GMH 3181 - 002

GMH 3181 - 01

GMH 3181 - 07H

GMH 3181 - 07

Measuring ranges: 1)

-500.0 … 500.0 Pa

(-5.000 … 5.000 mbar)

-1.00 … 25.00 mbar

-1.00 … 70.00 mbar

-10.0 … 350.0 mbar

Overload: 2) (max.)

max. 250 hPa

(mbar)

max. 100 mbar

max. 1 bar

Resolution:

0.1 Pa (0.001 mbar)

1 Pa (0.01 mbar)

0.01 mbar

0.1 mbar

Accuracy: (typ.)

Hysteresis and linearity

±0.3 % FS

±0.1 % FS

±0.2 % FS (±0.1 % FS 3))

temp. depending 0 - 50 °C

±0.4 % FS

Available units:

mbar, Pa, kPa, mmHg, PSI, m H2O

mbar, bar, Pa, kPa, mmHg, PSI, m H2O

mbar, bar, kPa, MPa, mmHg, PSI, m H2O

GMH 3181 - 07B

GMH 3181 - 13

Option: MB -1..2 BAR

GMH 3181 - 12

Measuring ranges: 1)

-10.0 … 420.0 mbar (-7.5 … 315 mmHg)

-100 … 2000 mbar

-1000 … 2000 mbar

0 … 1300 mbar absolut

Overload: 2) (max.)

max. 1 bar

max. 4 bar

max. 4 bar abs.

Resolution:

0.1 mbar

(0.1 mmHg)

1 mbar

Accuracy: (typ.)

Hysteresis and linearity

±0.1 % FS

±0.2 % FS (±0.1 % FS 3))

temp. depending 0 - 50 °C

±0.4 % FS

Available units:

mbar, bar, kPa, MPa, mmHg, PSI, m H2O

mbar, bar, kPa, MPa, mmHg, PSI m H2O

mbar, bar, kPa, MPa, mmHg, PSI, m H2O

13 Specification

1) underpressure measurement up to the overpressure measuring range suitable (refer chapter 11.2)

2) without destruction or recalibration of sensor being necessary

3) at OPTION „higher sensor accuracy“

Pressure units: selectable Measuring rate: slow: 4 meas./sec (ConF-Rate = Slow)

fast: >1000 meas./sec (ConF-Rate = FASt and P.dEt)

Nominal temperature: 25°C Sensor: Piezo-resistive relative pressure sensor integrated in device.

Suitable for air and non-corrosive and non-ionizing gases and liquids. (Not suitable for water – use air buffering)

Connection: 2 (1) metal pressure ports for connection to 6 x 1 mm (4 mm inner tube Ø) or

8 x 1 mm (6 mm inner tube Ø) tubes at the top of device

Logger: 2 Functions: individual value logger („Func–Stor“) and cyclic logger („Func–CYCL“)

Memory: Stor: 99 data sets CYCL: 10000 data sets (in max. 64 recording sequences) Cycle time CYCL: 1...3600 seconds

Display: 2 four digit LCDs (12.4mm high and 7 mm high) for measuring values, and for min/

max memories, hold function, etc. as well as additional functional arrows.

Pushbuttons: 6 membrane keys Output: 3.5 mm audio plug, stereo

Output function: selectable as serial interface or analog output Interface: Serial interface (3.5mm jack) can be connected to USB or RS232 interface of a PC

via electrically isolated interface adapter USB3100, USB 3100 N, GRS3100 or GRS3105 (see accessories).

Analog output: 0 ... 1 Volt, freely scaleable (resolution 12 bit)

H61.0.3X.6C-01 User’s Manual GMH 3181-… page 16 of 16

All devices returned to the manufacturer have to be free of any residual of measuring media and other hazardous substances. Measuring residuals at housing or sensor may be a risk for persons or environment

Use an adequate transport package for reshipment, especially for fully functional devices. Please make sure that the device is protected in the package by enough packing materials.

Batteries must not be disposed in the regular domestic waste but at the designated collecting points.

The device must not be disposed in the unsorted municipal waste! Send the device directly to us (sufficiently stamped), if it should be disposed. We will dispose the device appropriate and environmentally sound.

Power supply: 9V battery, type: IEC 6F22 (included in scope of supply)

as well as additional d.c. connector (diameter of internal pin 1.9 mm) for external

10.5-12V direct voltage supply. (suitable power supply: GNG10/3000)

Power consumption: Slow measuring rate: ~ 0.6 mA Fast measuring rate: < 2.5 mA Low-Power-Logger: < 0.1 mA (for cycle time>30s, without interface

communication active and no alarm horn sounding) up to 0.4 mA (at cycle time 1s)

Low battery warning: ' bAt ' Working conditions: -20 ... +50 °C, 0 ... 95 %RH (not condensing) Storage temperature: -20 ... +70 °C

Housing: impact-resistant ABS, membrane keyboard, transparent panel, Front side IP65

Dimensions: 142 x 71 x 26 mm (L x W x D) + metal pressure ports 11mm at top of device

Weight: approx. 170 g EMC: The device corresponds to the essential protection ratings established in the

Regulations of the Council for the Approximation of Legislation for the member countries regarding electromagnetic compatibility (2004/108/EG).

Additional fault: <1%

14 Reshipment and Disposal

14.1 Reshipment

14.2 Disposal instructions

Greisinger GMH 3181-002, GMH 3181-01, GMH 3181-07, GMH 3181-07B, GMH 3181-07H User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
