Greisinger GLF 100 User guide

INSTRUKCJA OBSŁUGI

Konduktometr Greisinger GLF 10

Numer produktu: 100855

www.conrad.pl

Strona 1 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Uniwersalny miernik przewodności GLF 100

Spis treści

1. INFORMACJE OGÓLNE 3

1.1 INSTRUKCJE BEZPIECZEŃSTWA 3

1.2 OBSŁUGA I KONSERWACJA 4

1.3 UWAGI NA TEMAT UTYLIZACJI 4

1.4 ELEMENTY WYŚWIETLACZA 5

1.5 WCISKANE PRZYCISKI 5

2. OGÓLNE INFORMACJE NA TEMAT POMIARU PRZEWODNOŚCI 5

2.1 OGNIWO POMIARU PRZEWODNOŚCI 5

2.2 WSKAZÓWKI NA TEMAT POMIARU 6

www.conrad.pl

2.3 KOMPENSACJA TEMPERATURY 7

2.4 PAMIĘĆ WARTOŚCI MINIMALNYCH/MAKSYMALNYCH 7

2.5 FUNKCJA HOLD 7

3. KONFIGURACJA URZĄDZENIA 8

4. REGULACJA URZĄDZENIA 10

5. KOMUNIKATY SYSTEMOWE 11

6. SPRAWDZANIE DOKŁADNOŚCI/USŁUGI REGULACYJNE 11

7. SPECYFIKACJE 12

Dokładne pomiary przewodności i TDS (suma substancji rozpuszczonych) oraz zasolenia

Zastosowania

 Akwarystyka słodkowodna i morska  Hodowla ryb  Nadzór wody pitnej

Itd.

Strona 2 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

1. Informacje ogólne

1.1 Instrukcje bezpieczeństwa

To urządzenie zostało zaprojektowane i przetestowane zgodnie z przepisami bezpieczeństwa dla urządzeń elektronicznych. Jednakże bezproblemowe działanie i niezawodność nie mogą zostać zagwarantowane, jeśli standardowe środki bezpieczeństwa i specjalne porady dotyczące bezpieczeństwa podane w niniejszej instrukcji obsługi nie będą przestrzegane podczas użytkowania

urządzenia.

1. Bezproblemowe działanie i niezawodność urządzenia mogą zostać zagwarantowane jedynie,

jeśli nie jest ono poddawane żadnym innym warunkom klimatycznym niż te, które zostały

określone w „Specyfikacjach”.

2. Przeniesienie urządzenie z zimnego do ciepłego otoczenia może skutkować kondensacją prowadzącą do wadliwego działania. W takim przypadku przed próbą uruchomienia należy upewnić się, że temperatura urządzenia wyrównała się z temperaturą otoczenia.

3. Obwody muszą zostać zaprojektowane z największą starannością, jeśli urządzenie ma zostać

podłączone do innych urządzeń. Wewnętrzne połączenie w urządzeniach innych

Strona 3 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

producentów (np. połączenie GND i masa) może skutkować niedozwolonymi napięciami

mogącymi uszkodzić lub zniszczyć instrument lub inne podłączone urządzenie.

4. W razie wystąpienia ryzyka w jakikolwiek sposób związanego z działaniem urządzenia, musi

ono zostać niezwłocznie wyłączone i odpowiednio oznaczone w celu uniknięcia ponownego

uruchomienia. Bezpieczeństwo osoby obsługującej urządzenie może być zagrożone, jeśli:

- widoczne jest uszkodzenie urządzenia lub urządzenie nie działa w sposób, w jaki powinno;

- jeśli urządzenie było przechowywane w niekorzystnych warunkach przez dłuższy czas.

W razie wątpliwości należy zwrócić urządzenie do producenta w celu przeprowadzenia naprawy lub

konserwacji.

5. Ostrzeżenie: nie stosować produktu jako urządzenia bezpieczeństwa lub urządzenia

awaryjnego zatrzymania, lub w jakikolwiek inny sposób, gdzie awaria produktu mogłaby

skutkować śmiercią lub poważnymi obrażeniami lub zniszczeniem materiału.

1.2 Obsługa i konserwacja

 Jeśli po lewej stronie wyświetlacza pokaże się symbol „LO BAT”, będzie to oznaczać, że

bateria jest słaba, a pomiar może być kontynuowany przez krótki czas. Jeśli symbol „bAt” zostanie wyświetlony na głównym wyświetlaczu, będzie to oznaczać, że bateria jest zużyta i

musi zostać wymieniona. Pomiar nie jest dłużej możliwy.

 Baterię należy wyjąć, jeśli urządzenie było przechowywane powyżej 50°C.

Wskazówka: Zalecamy wyjęcie baterii, jeśli urządzenie nie było używane przez dłuższy czas! Ryzyko

wycieku!

 Należy ostrożnie obchodzić się z urządzeniem i sondami. Używać jedynie zgodnie z powyższą

specyfikacją. (Nie rzucać, nie uderzać itd.). Chronić przed zabrudzeniami, zwłaszcza wokół

igieł.

 Po włączeniu instrumentu wyświetlony zostanie test segmentowy (wszystkie segmenty),

następnie jednostka pomiarowa oraz, jeśli aktywna, funkcja automatycznego wyłączania

zasilania (należy zapoznać się z konfiguracją).

1.3 Uwagi dotyczące utylizacji

 Pozostawić wyczerpane baterie w specjalnych punktach zbiorczych.  Jeśli urządzenie powinno zostać zutylizowane, należy je przysłać bezpośrednio do nas.

Zutylizujemy urządzenie we właściwy sposób niezagrażający środowisku.

Strona 4 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

1.4 Elementy wyświetlacza

1.5 Wciskane przyciski

www.conrad.pl

Przycisk 1: Przycisk On/Off

Długie naciśnięcie: wyłączanie; Krótkie naciśnięcie: Wyświetlenie temperatury Przycisk 2: mode – tryb

Wybór pomiędzy wartością pomiarową / wartością minimalną /wartością maksymalną Naciskać 2s: resetowanie wartości minimalnych i maksymalnych

Przycisk 3: hold: Zamraża aktualną wartość pomiarową (‘HLD’ na wyświetlaczu)

2. Informacje ogólne na temat pomiaru przewodności

2.1 Ogniwo pomiaru przewodności – celka konduktometryczna

Podczas pomiaru ogniwo pomiaru przewodności (celka konduktometryczna) musi być zanurzone

przynajmniej tak daleko, aby 30mm od czubka ogniwa pomiarowego było umieszczone w substancji.

Maksymalna głębokość zanurzenia dla bezustannej pracy nie powinna przekraczać 110 mm.

Strona 5 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Celka konduktometryczna może być albo przechowywana w stanie suchym albo w wodzie. Po

suchym przechowywaniu czas moczenia zostanie delikatnie przedłużony. Przy zmianie z jednej

cieczy na inną ze znacznie różniącymi się przewodnościami, należy dokładnie opłukać i wysuszyć

ogniwo pomiarowe (celkę konduktometryczną).

Uwaga: Ogniwo pomiarowe nigdy nie może wejść w kontakt z materiałami hydrofobowymi

takimi jak olej lub silikon.

Jeśli zmierzona przewodność jest znacznie wyższa lub niższa niż spodziewana, może to być spowodowane tym, że elektroda została zanieczyszczoną materiałami nieprzewodzącymi lub przewodzącymi. Ogniwo pomiarowe (celka konduktometryczna) musi zostać oczyszczone roztworem wody z mydłem. Podczas pomiaru substancji z niskimi przewodnościami, elektrodą

należy odpowiednio zamieszać.

2.2 Wskazówki dotyczące pomiaru

Pomiar przewodności jest łatwy do przeprowadzenia, dokładność instrumentu jest bardzo stała w przypadku użycia zgodnie z przeznaczeniem. W zależności od koniecznej dokładności instrumenty

mogą być używane do kilku lat bez ponownej kalibracji stałej celki konduktometrycznej.

Jeśli dokładność powinna zostać skontrolowana lub poprawiona, można to zrobić za pomocą

odpowiednich roztworów referencyjnych i regulacji współczynnika celki (ogniwa).

Uwaga! Nieprawidłowa obsługa roztworu referencyjnego może bardzo szybko uczynić go

bezużytecznym.

Procedura pomiarowa:

Zwłaszcza przy pomiarze niskiej przewodności: Przed zanurzeniem do roztworu pomiarowego, opłukać elektrodę wodą dejonizowaną, osuszyć za pomocą papierowego ręcznika i strzepnąć

pozostałą wodę.

Pomiar zostanie znacznie przyspieszony, jeśli elektroda zostanie zanurzona i wyciągnięta z

roztworu kilka razy.

Zwłaszcza podczas pomiaru niskiej przewodności elektroda potrzebuje wystarczającego

przepływu podczas pomiaru, np. za pomocą przemieszania roztworu.

Strona 6 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Kiedy aktywna jest kompensacja temperatury elektroda potrzebuje wystarczająco długiego

czasu, aby dostosować się do rzeczywistej temperatury roztworu pomiarowego i aby pracować

dokładnie.

2.3 Kompensacja temperatury

Przewodność roztworu wodnego jest zależna od temperatury. Zależność sama w sobie jest silnie

zależna od rodzaju roztworu. Dla większości zastosowań np. w hodowli ryb itd., nieliniowa kompensacja temperatury wód naturalnych jest dokładna („nLF” zgodnie z EN 27888).

Najpopularniejszą temperatura referencyjną jest 25°C.

2.4 Pamięć wartości minimalnych/maksymalnych

Zostanie zachowana najwyższa i najniższa wartość zmierzona od włączenia urządzenia. Wyświetlenie wartości MIN (Lo): nacisnąć krótko przycisk mode jeden raz; wyświetlacz będzie zmieniać się pomiędzy ‘Lo’ oraz wartością MIN

Wyświetlenie wartości MAX (Hi): ponownie krótko nacisnąć przycisk mode; wyświetlacz będzie zmieniać się pomiędzy ‘Hi’ oraz wartością MAX

Zachowanie aktualnej wartości: po raz kolejny krótko nacisnąć mode; wyświetlona zostaje aktualna wartość wybranej jednostki

Kasowanie wartości MIN/MAX: naciskać mode przez 2 sek.; wartości MIN i MAX zostaną skasowane, a wyświetlacz krótko będzie pokazywać ‘CLr’ (Clear).

Po wyłączeniu i ponownym włączeniu wszystkie wartości minimalne i maksymalne zostaną

skasowane.

2.5 Funkcja Hold

Kiedy zostanie wciśnięty przycisk hold, aktualnie zmierzona wartość zostanie ‘zamrożona’ (symbol

wyświetlacza: HLD), dopóki przycisk nie zostanie ponownie wciśnięty. Po tej czynności urządzenie

będzie znowu przeprowadzać pomiary w normalny sposób.

Strona 7 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Pomiar przewodności, zakres

www.conrad.pl

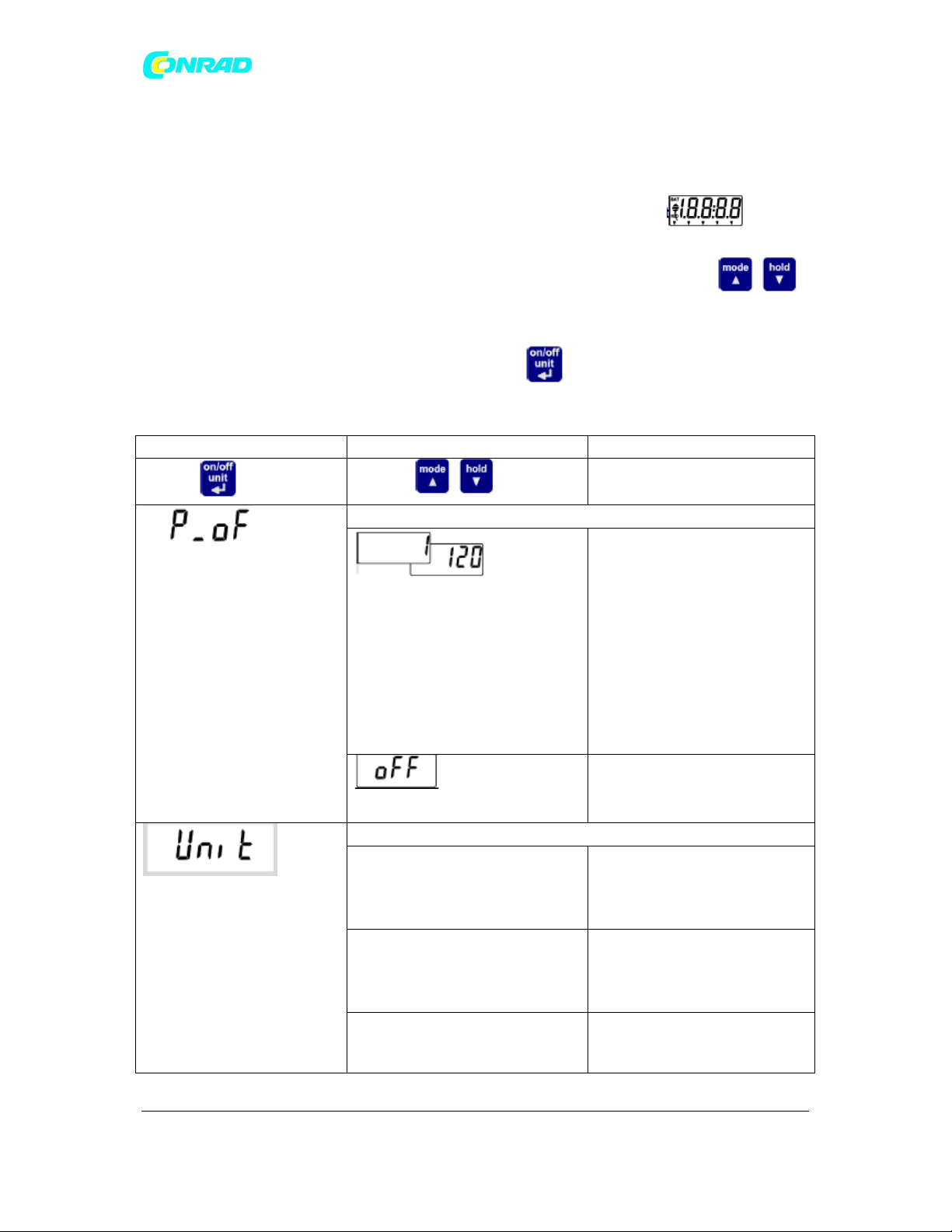

3. Konfiguracja urządzenia

Aby skonfigurować urządzenie zgodnie z potrzebami użytkownika, należy postępować w następujący

sposób:

 Wyłączyć instrument.

 Włączyć i nacisnąć przycisk mode podczas testu segmentowego ( ), dopóki

wyświetlacz nie pokaże pierwszego parametr u‘P_oF’.

 Jeśli parametr ma zostać edytowany, nacisnąć przycisk ‘w górę’ lub ‘w dół’ ( ),

ustawienie parametru zostanie pokazane i może zostać zmienione za pomocą przycisków ‘w

górę’/’w dół’.

 Przeskoczyć do następnego parametru za pomocą .

Parametr Wartość Znaczenie

Przycisk

Przyciski

Automatyczne wyłączanie zasilania

Automatyczne wyłączanie zasilania w minutach. Jeśli nie zostanie naciśnięty żaden przycisk, ani nie nastąpi żadna

komunikacja z interfejsem w czasie ustawionym dla

wyłączenia zasilania, urządzenie automatycznie wyłączy się, aby oszczędzać baterię (regulowany

zakres 1 do 120 min).

Automatyczne wyłączenie

zasilania jest nieaktywne (bezustanne działanie).

Jednostka wyświetlacza Auto µS/cm+mS/cm Pomiar przewodności z auto-

zakresem (ustawienie fabryczne).

100.0 mS/cm Pomiar przewodności, zakres

0.0 ... 100.0 mS/cm (brak autozakresu).

20.00 mS/cm

0.00 ... 20.00 mS/cm (brak auto zakresu)

Strona 8 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

20°C/68°F

www.conrad.pl

2000 µS/cm Pomiar przewodności, zakres 0

... 2000 µS/cm (brak auto zakresu)

50.0 SAL Pomiar zasolenia, 0.0 .. 50.0 g/kg

2000 mg/l Pomiar TDS, 0 ... 2000 mg/l

Jednostka wyświetlacza temperatury °C Temperatura jest wyświetlana

w °C (ustawienie fabryczne)

°F Temperatura jest wyświetlana

w °F

Kompensacja temperatury (tylko dla µS/cm i mS/cm) oFF Brak kompensacji temperatury

pomiaru przewodności

nLF Nieliniowa kompensacja

temperatury dla wody naturalnej zgodnie z EN27888 (DIN 38404) do mierzenia wody gruntowej, powierzchniowej, pitnej i najczystszej wody (ustawienie fabryczne).

Temperatura referencyjna kompensacji temperatury (tylko dla t.Cor <> oFF)

25°C/77°F

Temperatura referencyjna 25°C/77°F (ustawienie fabryczne)

Temperatura referencyjna 20°C/68°F

Ustawienie współczynnika TDS

0.40 ... 1.00 Konfiguracja stałej celki dla

regulacji pomiaru

Resetowanie ustawień do minionych ustawień

Ustawienia zostają utrzymane

Strona 9 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Ustawienia menu konfiguracji i

regulacji są resetowane do

minionych ustawień

Ponowne naciśnięcie zachowa ustawienia, a urządzenie uruchomi się ponownie (test

segmentowy).

Uwaga: Jeśli żaden przycisk w trybie menu nie zostanie wciśnięty w ciągu 2 minut, konfiguracja

zostanie anulowana, a wprowadzone ustawienia zostaną utracone!

Uwaga dla kompensacji temperatury: Aby zmierzyć wartość TDS należy zawsze używać nieliniowej kompensacji temperatury dla wody naturalnej (temperatura referencyjna = 25° C).

Aby zmierzyć zasolenie instrument automatycznie przełączy się na nieliniową kompensację

temperatury zgodnie z IOT (temperatura referencyjna = 15° C).

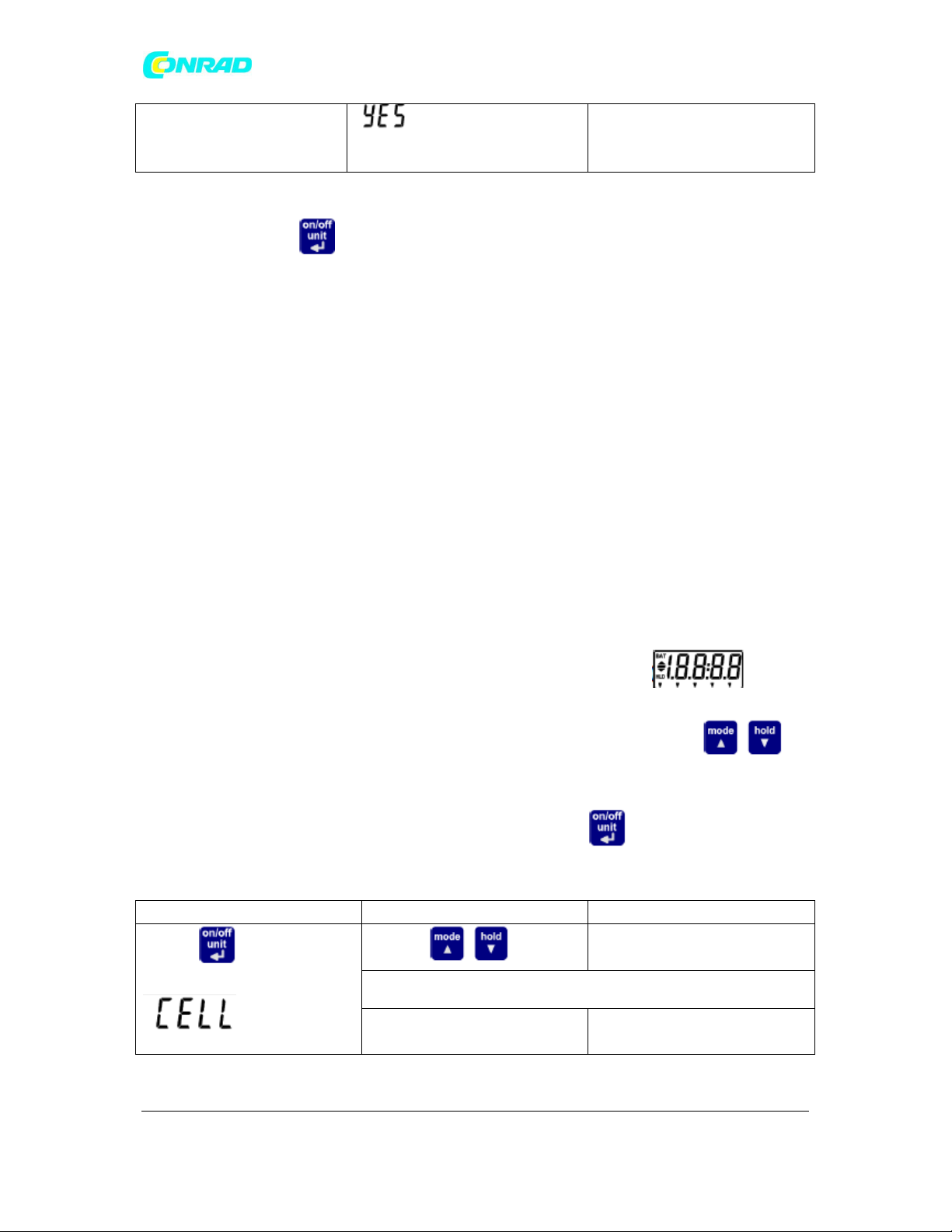

4. Regulacja instrumentu

Korekta celki konduktometrycznej może ulec zmianie ze względu na naturalne starzenie lub resztki na celce (czyli ogniwie pomiarowym). W przypadku, gdy użytkownik posiada właściwy płyn referencyjny,

można odpowiednio dostosować instrument zmieniając stałą celki. Pomiar temperatury jest bardzo stały i musi być regulowany jedynie w bardzo rzadkich przypadkach.

Aby wyregulować instrument zgodnie z potrzebami użytkownika, należy postępować w następujący

sposób:

 Wyłączyć instrument

 Włączyć i naciskać przycisk hold podczas testu segmentowego ( ), dopóki

wyświetlacz nie pokaże pierwszego parametru ‘CELL’.

 Jeśli parametr ma być edytowany, nacisnąć przycisk ‘w górę’ lub ‘w dół’ ( ), a

ustawienie parametru zostanie pokazane i będzie mogło zostać zmienione za pomocą

przycisków ‘w górę’/’w dół’.

 Przechodzić do następnego parametru za pomocą przycisku

Parametr Wartość znaczenie

Przycisk

Przyciski

Stała celki

0.800 ... 1.200 Regulacja stałej celki dla ogniw

pomiarowych (celek

Strona 10 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

konduktometrycznych)

Offset temperatury

-2.0...2.0°C

-3.6...3.6°F

Ustawienie offsetowe pomiaru temperatury (zob. poniżej)

Skala temperatury

-5.00...5.00% Regulacja skali pomiaru temperatury

Wyświetlacz = (zmierzona wartość – offset) * ( 1 +

regulacja skali/100)

Ponowne naciśnięcie zachowa ustawienia, a instrument zrestartuje się (test segmentowy)

Uwaga: Jeśli w trybie menu nie zostanie wciśnięty żaden przycisk w ciągu 60 sekund, regulacja zostanie anulowana, a wprowadzone ustawienia zostaną utracone!

5. Wiadomości systemowe

Er. 1 = zakres pomiarowy został przekroczony __ = błąd czujnika

Er. 7 = wada systemowa – urządzenie wykryło wadę systemu (wadliwy lub daleko poza dopuszczalnym zakresem temperatury otoczenia)

Jeśli po lewej stronie wyświetlacza wyświetlony zostanie symbol „BAT”, będzie to oznaczać słabą

baterię, a pomiar może być kontynuowany przez krótki czas. Jeśli symbol „bAt” zostanie wyświetlony na głównym wyświetlaczu, będzie to oznaczać, że bateria jest zużyta i musi zostać wymieniona. Dalszy pomiar nie jest możliwy.

6. Sprawdzanie dokładności/ Usługi regulacyjne

Dokładność może zostać sprawdzona za pomocą roztworów testowych (wyposażenie dodatkowe).

Jeśli dokładność nie koresponduje dłużej z oznaczeniem GPAD 38, sugerujemy przesłanie urządzenia

do producenta w celu przeprowadzenia nowej regulacji.

Strona 11 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

7. Specyfikacje

Pomiar Zasada Pomiar przewodności za pomocą 2 biegunowej grafitowej elektrody

Zakresy pomiarowe Zakres Dokładność Przewodność 0 ... 2000µS/cm 1µS/cm

0.01 ... 20.00mS/cm 0.01mS/cm

0.1 ... 100.0mS/cm 0.1mS/cm

TDS 0 ... 1999 mg/l 1mg/l Zasolenie 0.0 ... 50.0 g/kg 0.1g/kg Temperatura -10.0 ... 110.0°C Elektroda dwubiegunowa grafitowa elektroda, wbudowany czujnik

temperatury Materiał elektrody: specjalny grafit Wymiary: śr. 12mm, dł. 120 mm, głębokość zanurzenia 30mm Długość kabla ok. 1.2m

Dokładność +/- 1 Znak (w temperaturze nominalnej) Przewodność, DS, Zasolenie: +/- 0.5% m.v. +/- FS

Temperatura: +/- 0.3 K Kompensacja temperatury: nieliniowa kompensacja temperatury zgodnie z EN 27888,

temperatury referencyjne 20°C oraz 25°C Temperatura nominalna 25°C

Otoczenie Temperatura dla instrumentu -25 ... +50°C Temperatura celki -5 ... +80°C (krótki czas 100°C) Wilgotność względna 0 ... 95% r.F. (bez kondensacji) Temperatura przechowywania -5 ... +50°C Obudowa Wymiary: 110 x 67 x 30 mm (dł./szer./gł.) Odporne na uderzenia tworzywo ABS, klawiatura membranowa,

przezroczysty panel. Przednia strona IP65 Waga ok. 155 g Zasilanie Bateria 9V, typ IEC 6F22 (w zestawie) Pobór mocy <1.5mA Wyświetlacz ok. 11 mm wys., 4-znakowy wyświetlacz LCD z dodatkowymi

segmentami

Strona 12 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Wciskane przyciski 3 przyciski membranowe dla włączania/wyłączania, obsługa menu,

funkcje wartości min/maks., hold itd. Funkcja Hold Nacisnąć przycisk, aby zachować aktualną wartość. Funkcja automatycznego wyłączania: Urządzenie wyłączy się automatycznie, jeśli żaden przycisk nie

zostanie naciśnięty przez czas dla opóźnionego wyłączenia zasilania.

Czas ten może zostać ustawiony do wartości pomiędzy 1 i 120 min;

może zostać całkiem dezaktywowany. EMC: Urządzenie odpowiada zasadniczym ocenom ochrony ustanowionym

w dyrektywach Parlamentu Europejskiego i Rady w sprawie zbliżenia

ustawodawstw Państw Członkowskich, a odnoszących się do

kompatybilności elektromagnetycznej (2004/108/EC). EN61326 +A1

+A2 (Appendix B, klasa B), Dodatkowy błąd: < 1% FS

http://www.conrad.pl

Strona 13 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Strona 14 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska

www.conrad.pl

Greisinger GLF 100 User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
