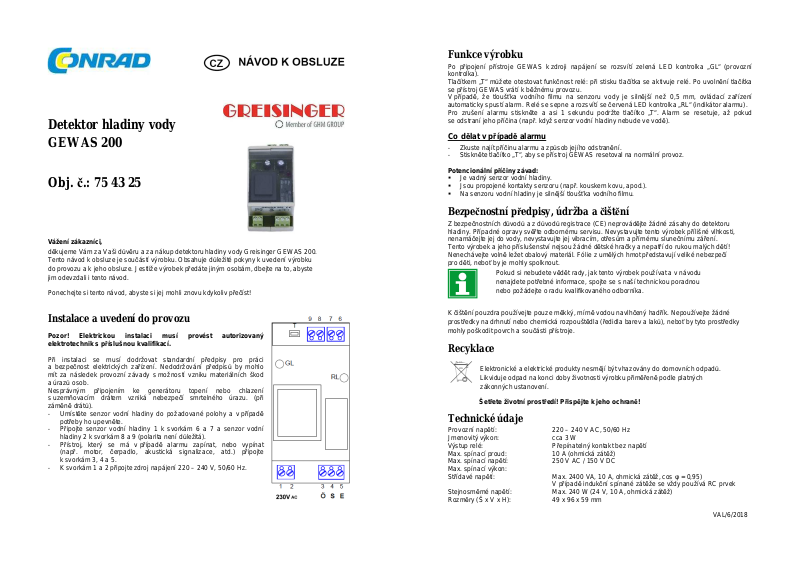

Detektor hladiny vody
GEWAS 200

Obj. č.: 75 43 25

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup detektoru hladiny vody Greisinger GEWAS 200.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste

jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Instalace a uvedení do provozu

Pozor! Elektrickou instalaci musí provést autorizovaný
elektrotechnik s příslušnou kvalifikací.

Při instalaci se musí dodržovat standardní předpisy pro práci
a bezpečnost elektrických zařízení. Nedodržování předpisů by mohlo
mít za následek provozní závady s možností vzniku materiálních škod
a úrazů osob.
Nesprávným připojením ke generátoru topení nebo chlazení
s uzemňovacím drátem vzniká nebezpečí smrtelného úrazu. (při
záměně drátů).

- Umístěte senzor vodní hladiny do požadované polohy a v případě
potřeby ho upevněte.

- Připojte senzor vodní hladiny 1 k svorkám 6 a 7 a senzor vodní
hladiny 2 k svorkám 8 a 9 (polarita není důležitá).

- Přístroj, který se má v případě alarmu zapínat, nebo vypínat
(např. motor, čerpadlo, akustická signalizace, atd.) připojte
k svorkám 3, 4 a 5.

- K svorkám 1 a 2 připojte zdroj napájení 220 – 240 V, 50/60 Hz.

Funkce výrobku

Po připojení přístroje GEWAS k zdroji napájení se rozsvítí zelená LED kontrolka „GL“ (provozní
kontrolka).
Tlačítkem „T“ můžete otestovat funkčnost relé: při stisku tlačítka se aktivuje relé. Po uvolnění tlačítka
se přístroj GEWAS vrátí k běžnému provozu.
V případě, že tloušťka vodního filmu na senzoru vody je silnější než 0,5 mm, ovládací zařízení
automaticky spustí alarm. Relé se sepne a rozsvítí se červená LED kontrolka „RL“ (indikátor alarmu).
Pro zrušení alarmu stiskněte a asi 1 sekundu podržte tlačítko „T“. Alarm se resetuje, až pokud
se odstraní jeho příčina (např. když senzor vodní hladiny nebude ve vodě).

Co dělat v případě alarmu

- Zkuste najít příčinu alarmu a způsob jejího odstranění.

- Stiskněte tlačítko „T“, aby se přístroj GEWAS resetoval na normální provoz.

Potencionální příčiny závad:

 Je vadný senzor vodní hladiny.
 Jsou propojené kontakty senzoru (např. kouskem kovu, apod.).
 Na senzoru vodní hladiny je silnější tloušťka vodního filmu.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do detektoru
hladiny. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a součásti přístroje.

Recyklace

Šetřete životní prostředí! Přispějte k jeho ochraně !

Technické údaje

Provozní napětí: 220 – 240 V AC, 50/60 Hz
Jmenovitý výkon: cca 3 W
Výstup relé: Přepínatelný kontakt bez napětí
Max. spínací proud: 10 A (ohmická zátěž)
Max. spínací napětí: 250 V AC / 150 V DC
Max. spínací výkon:
Střídavé napětí: Max. 2400 VA, 10 A, ohmická zátěž, cos φ = 0,95)

Stejnosměrné napětí: Max. 240 W (24 V, 10 A, ohmická zátěž)
Rozměry (Š x V x H): 49 x 96 x 59 mm

VAL/6/2018

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

V případě indukční spínané zátěže se vždy používá RC prvek
