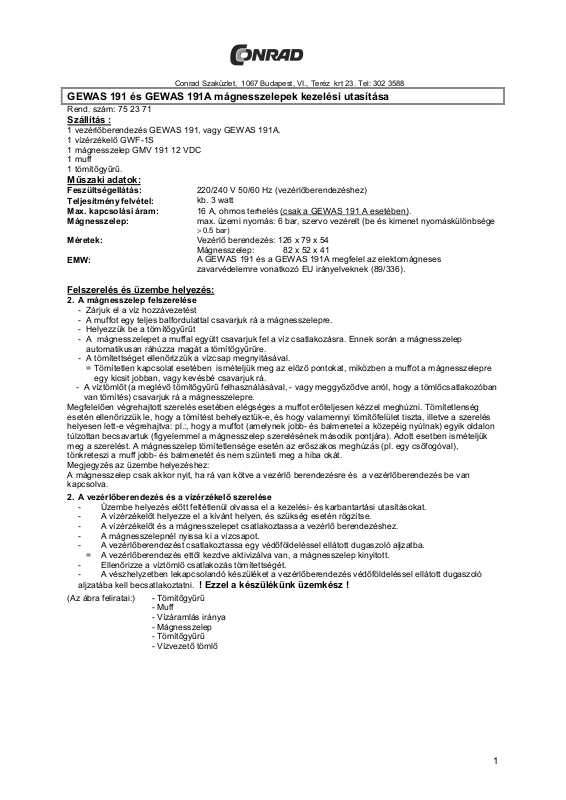

GEWAS 191 és GEWAS 191A mágnesszelepek kezelési utasítása

Rend. szám: 75 23 71

Szállítás :

1 vezérlőberendezés GEWAS 191, vagy GEWAS 191A.
1 vízérzékelő GWF-1S
1 mágnesszelep GMV 191 12 VDC
1 muff
1 tömítőgyűrű.

Műszaki adatok:

Feszültségellátás:
Teljesítmény felvétel:
Max. kapcsolási áram:
Mágnesszelep:

Méretek:

EMW:

Felszerelés és üzembe helyezés:

2. A mágnesszelep felszerelése

- Zárjuk el a víz hozzávezetést

- A muffot egy teljes balfordulattal csavarjuk rá a mágnesszelepre.

- Helyezzük be a tömítőgyűrűt

- A mágnesszelepet a muffal együtt csavarjuk fel a víz csatlakozásra. Ennek során a mágnesszelep
automatikusan ráhúzza magát a tömítőgyűrűre.

- A tömítettséget ellenőrizzük a vízcsap megnyitásával.
= Tömítetlen kapcsolat esetében ismételjük meg az előző pontokat, miközben a muffot a mágnesszelepre

egy kicsit jobban, vagy kevésbé csavarjuk rá.

- A víztömlőt (a meglévő tömítőgyűrű felhasználásával, - vagy meggyőződve arról, hogy a tömlőcsatlakozóban
van tömítés) csavarjuk rá a mágnesszelepre.

Megfelelően végrehajtott szerelés esetében elégséges a muffot erőteljesen kézzel meghúzni. Tömítetlenség
esetén ellenőrizzük le, hogy a tömítést behelyeztük-e, és hogy valamennyi tömítőfelület tiszta, illetve a szerelés
helyesen lett-e végrehajtva: pl.:, hogy a muffot (amelynek jobb- és balmenetei a közepéig nyúlnak) egyik oldalon
túlzottan becsavartuk (figyelemmel a mágnesszelep szerelésének második pontjára). Adott esetben ismételjük
meg a szerelést. A mágnesszelep tömítetlensége esetén az erőszakos meghúzás (pl. egy csőfogóval),
tönkreteszi a muff jobb- és balmenetét és nem szünteti meg a hiba okát.
Megjegyzés az üzembe helyezéshez:
A mágnesszelep csak akkor nyit, ha rá van kötve a vezérlő berendezésre és a vezérlőberendezés be van
kapcsolva.

2. A vezérlőberendezés és a vízérzékelő szerelése

- Üzembe helyezés előtt feltétlenül olvassa el a kezelési- és karbantartási utasításokat.

- A vízérzékelőt helyezze el a kívánt helyen, és szükség esetén rögzítse.

- A vízérzékelőt és a mágnesszelepet csatlakoztassa a vezérlő berendezéshez.

- A mágnesszelepnél nyissa ki a vízcsapot.

- A vezérlőberendezést csatlakoztassa egy védőföldeléssel ellátott dugaszoló aljzatba.
= A vezérlőberendezés ettől kezdve aktivizálva van, a mágnesszelep kinyitott.

- Ellenőrizze a víztömlő csatlakozás tömítettségét.

- A vészhelyzetben lekapcsolandó készüléket a vezérlőberendezés védőföldeléssel ellátott dugaszoló

aljzatába kell becsatlakoztatni.

(Az ábra feliratai:) - Tömítőgyűrű

- Muff

- Vízáramlás iránya

- Mágnesszelep

- Tömítőgyűrű

- Vízvezető tömlő

220/240 V 50/60 Hz (vezérlőberendezéshez)
kb. 3 watt
16 A, ohmos terhelés (csak a GEWAS 191 A esetében).
max. üzemi nyomás: 6 bar, szervo vezérelt (be és kimenet nyomáskülönbsége

0.5 bar)

>

Vezérlő berendezés: 126 x 79 x 54
Mágnesszelep: 82 x 52 x 41
A GEWAS 191 és a GEWAS 191A megfelel az elektomágneses
zavarvédelemre vonatkozó EU irányelveknek (89/336).

! Ezzel a készülékünk üzemkész !

1

Működési mód

Amennyiben a vízérzékelő felett egy 0,5 mm-es vízfilm válik észlelhetővé, a vezérlőberendezés automatikusan
akusztikus vészjelzést ad és lezárja a mágnesszelepet. A GEWAS 191A kivitel esetében ezen túlmenően még a
vezérlőberendezésre rácsatlakoztatott berendezés is lekapcsolódik.
A riasztás megszüntetéséhez a vezérlőberendezést le kell csatlakoztatni a hálózatról. 5 másodpercig kell várni
az újbóli becsatlakoztatásig.
A vízérzékelő lecsatlakoztatása is kiváltja a vészjelzést.

Tennivalók vészjelzés esetén

- A dugaszoló aljzatból kihúzva kapcsoljuk ki a vezérlőberendezést.

- A hiba okát állapítsuk meg és szüntessük meg.

- A lehetséges hiba-okok:

- A vízérzékelő le lett kapcsolva, vagy hibás

- A vízérzékelő kontaktusai rövidre záródtak (pl.: egy fémdarabbal).

- Vízfilm van a vízérzékelő felett.

- Csatlakoztassuk be az aljzatba ismét a vezérlőberendezést, miközben a ki- és becsatlakoztatás között
legalább 5 sec kell elteljen.

Üzemeltetési és karbantartási utasítások

1. A mágnesszelep szervo-vezérlésű, ami annyit jelent, hogy a mágnesszelep belépő oldalán legalább 0,5 bárral

nagyobb nyomás kell fennálljon mint a kilépő oldali nyomás. Ez akkor áll fenn, ha a víz megnyitásakor a
víznek a mágnesszelep kilépő oldalán szabad kifolyása van. Amennyiben ez nem áll fenn, a mágnesszelep
nem tud nyitni. Ezesetben hárítsuk el a hibát, (pl.: nyissuk ki a rácsatlakoztatott berendezés bemeneti
csapját). A vezérlőberendezést csatlakoztassuk le, majd 5 másodperc múlva dugjuk vissza.

2. Árammentes állapotban a mágnesszelep alapvetően zárva van. A tartós kifogástalan zárás érdekében

tartsunk mindenféle idegen testet (kavicsot, homokot stb.) távol a mágnesszelephez vezető vezetéktől. Ennek
érdekében a mágnesszelep szitabetétét időről időre tisztítsuk ki.

3. Rövid áramkimaradás esetén előfordulhat, hogy a mágnesszelep zár, és nem nyit ki újra. Húzzuk ki a vezérlő

berendezést, majd 5 másodpercnyi várakozás után dugaszojuk be ismét. ⇒ a mágnesszelep nyit.

4. Mint minden biztonsági berendezésnél, a tartós és kifogástalan működéshez a készülék működését

rendszeres időközönként ellenőrizni kell. Ehhez havonta legalább egyszer hozzuk a készüléket vészjelzést
kiváltó állapotba, úgy, hogy a vízérzékelő kontaktusokat egy fém tárggyal (pl.: kanállal, vagy késsel, stb.)
rövidre zárjuk. A készüléket csatlakoztassuk le és kb. 5 másodperc múlva dugjuk vissza. A mágnesszelep egy
egyértelműen hallható csattanó hangot kell adjon. Ezáltal azt is biztosítjuk, hogy kemény vizek esetében a
mágnesszelep mészlerakódásoktól nem válik működésképtelenné.

5. A vezérlőberendezés mágnesszelep nélkül nem használható !

6. Bánjunk gondosan a készülékkel és az előzőeknek megfelelő műszaki körülmények között használjuk (ne

ejtsük le, üssük oda stb.)

!!! A GEWAS-t ne használjuk nedves helyiségekben. !!!

7.

Biztonsági tudnivalók:

A készülék az elektromos berendezésekre vonatkozó előírásoknak megfelelően készült és lett ellenőrizve.
A készülék kifogástalan működése és üzembiztonsága csak a szokásos elővigyázatossági szabályok és a
kezelési utasításban foglaltak betartása mellett garantálható.

1. A készülék kifogástalan működése és biztonsága, csak a "Műszaki adatok" alatt specifikált körülmények

mellett garantált.

2. Figyelembe kell venni az elektromos-, gyenge-, és erősáramú berendezésekre vonatkozó szokásos

előírásokat és biztonsági szabályokat (pl.: VDE 0100).

3. Amennyiben a készülék veszélytelen üzeme nem lehetséges, az üzemképtelen készüléket tegye félre,

véletlen használatát akadályozza meg. Kétséges esetben forduljon a gyártóhoz javítás vagy karbantartás
végett.

Külön tartozékok, ill. alkatrészek:

Elágazó dugó GAZ-1 Elágazó dugó, amennyiben több vízérzékelőt kívánunk becsatlakoztatni.
Vízérzékelő GWF-1S további vízérzékelő
Mágnesszelep GMV 191 tartalék mágnesszelep.
Hosszabbítókábel VEKA 2 hosszabbítókábel 2 m

VEKA 5 hosszabbítókábel 5 m
VEKA 10 hosszabbítókábel 10 m
