INSTRUKCJA OBSŁUGI

Instrukcja Obsługi

Urządzenie do pomiaru ciśnienia Greisinger GDH 200-14,

Nr produktu 100883

Strona 1 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

SPIS TREŚCI

1. WSTĘP 3

2. PRZEZNACZENIE 4

3. PORADY OGÓLNE 4

4. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 4

5. EKSPOATACJA. 5

6. DZIAŁANIE 5

7. Uruchamianie 6

8. Podłączenie ciśnienia 6

9. Min-/max- wartość pamięci 7

10. Zero-funkcja (w stosunku do pomiaru) 8

11. Ogólne informacje na temat pomiaru ciśnienia absolutnego 8

12. Konfiguracja urządzenia 8

13. Regulacja przyrządu 10

14. Błędy i komunikaty systemowe 11

15. Specyfikacja. 12

16. Konserwacja i czyszczenie 13

17. Utylizacja 14

Strona 2 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

bok@conrad.pl

801 005 133* (12) 622 98 00

(12) 622 98 10

b2b@conrad.pl

(12) 622 98 22

(12) 622 98 10

1. WSTĘP

Drogi Kliencie,

Dziękujemy za zakup tego produktu.

Produkt spełnia wymogi aktualnych wytycznych ustawowych, europejskich i krajowych. Aby utrzymać ten stan i zapewnić bezpieczne działanie klient, jako użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Niniejsza instrukcja obsługi jest częścią produktu. Zawiera ważnie informacje dotyczące obsługi i działania. Należy o tym pamiętać przekazując produkt osobom trzecim. Należy zachować niniejszą instrukcję obsługi do dalszego użytku! Wszystkie nazwy firmy i produktu są znakami towarowymi ich

właścicieli. Wszelkie prawa zastrzeżone.

W razie jakichkolwiek pytań technicznych należy skontaktować się z nami pod

adresem/telefonem:

Klient indywidualny:

Klient biznesowy:

Strona 3 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

2. PRZEZNACZENIE

Urządzenie mierzy ciśnienie absolutne powietrza lub gazów nieozonujących i nieżrących, Ciśnienie otaczającego powietrza może być mierzone za pomocą odpowiedniej rurki podłączonej do dyszy łączącej. Pomiary względne mogą być realizowane poprzez zintegrowaną funkcję Zero.

Zakres pomiarów:

 Ciśnienie atmosferyczne (pogoda)  Pomiar próżni (do 1 mbar abs)  Pomiar nadciśnienia pneumatyki  Ciśnienia w oponach itp.

Uwaga ważne jest, aby połączenia w trakcie pomiarów były wykonane prawidłowo. Przy wyższych ciśnieniach rurka łącznikowa musi zostać zablokowana. Szczegóły instalacji w takich przypadkach znajdują się w rozdziale "Podłączenie ciśnieniowe".

Należy przestrzegać instrukcji bezpieczeństwa (patrz rozdział 3).

Urządzenie nie może być wykorzystane do celów i pomiarów, w jakich nie zostało

zaprojektowane.

Należy używać urządzenie zgodnie z zasadami bezpieczeństwa.

Należy chronić urządzenie przed zabrudzeniem.

3. PORADY OGÓLNE

Należy zapoznać się z niniejszą instrukcją i funkcjonowaniem urządzenia. Instrukcja należy przetrzymywać wraz z urządzeniem tak, aby mogła być ona wykorzystana przez obsługę.

4. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Urządzenie to zostało zaprojektowane i przetestowane zgodnie z przepisami bezpieczeństwa dla urządzeń elektronicznych. Bezawaryjne działanie i niezawodność miernika zależy od przestrzegania standardowych i specjalnych środków bezpieczeństwa podczas korzystania z urządzenia.

 Bezproblemowe działanie i niezawodność urządzenia może być zagwarantowane

tylko wtedy, gdy jest ono użytkowane w warunkach klimatycznych opisanych w specyfikacji.

 Transportu urządzenia z zimnego pomieszczenia do ciepłego może spowodować

wytworzenie kondensacji środowiska oraz uszkodzenie urządzenia. W takim

Strona 4 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

przypadku należy upewnij się, że temperatura urządzenia jest dostosowana do temperatury otoczenia przed próbą rozruchu.

 W przypadku wykrycia uszkodzenia urządzenia należy je bezzwłocznie wyłączyć je

oraz odpowiednio oznakować, aby uniknąć ponownego rozruchu.

 Bezpieczeństwo osób obsługujących może być zagrożone, jeśli:  Urządzenie było przechowywane przez dłuższy okres w nieodpowiednich

warunkach.

 Istnieją widoczne uszkodzenia miernika  Działa ono w sposób nieprawidłowy

5. EKSPOATACJA.

 Jeśli podczas obsługi na wyświetlaczu po lewej stronie pojawi się symbol "LOBAT"

wówczas pomiar może być przeprowadzony przez krótki okres.

 Jeżeli komunikat "BAT" jest wyświetlany na głównym wyświetlaczu wówczas baterie

są zużyte i muszą być wymienione. (Pomiarowy nie jest wówczas możliwy.

 Należy usunąć baterię, gdy urządzenie ma być przechowywane w temperaturze

powyżej 50 ° C.

 Wskazówka: Zalecamy wyjęcie baterii, gdy urządzenie nie jest używane przez dłuższy

okres czasu! Unikniemy w takim przypadku ryzyka wycieku!

6. DZIAŁANIE

Elementy wyświetlacza głównego:

Wyświetlanie aktualnej wartości pomiaru lub minimalnej wartości mierzonej ("LO" miga) lub maksymalnej wartości

("Hi" miga)

LOBAT -Wskazuje niski poziom baterii

Przyciski:

ON / OFF: włącznik / wyłącznik, naciśnij Klawisz długo,

aby przełączyć urządzenie wyłączone

rzeczywistą minimalna wartością mierzoną ("Lo" miga) i maksymalną zmierzoną wartością

("Hi" miga).

mode: naciśnij krótko: nastąpi przełączenie pomiędzy

Strona 5 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Zero

Naciśnij > 2s: reset Min i Max wartości

Naciśnij> 2s: włącza / wyłącza "funkcję Zero"

7 Uruchamianie

Włączyć urządzenie za pomocą przycisku.

Po teście segmentów ( ) urządzenie wyświetla informacje o jego bieżącej

konfiguracji:

Jeśli korekcja przesunięcia jest aktywna,

Jeśli korekta skali jest aktywna.

Jednostka pom. Wartość: nbar (= hPa) | bar | PSI | nnHg (= mm Hg),

Jeżeli korekcja poziomu morza jest aktywna

, jeśli automatyczne wyłączanie jest aktywne

Następnie urządzenie jest gotowe do pomiaru.

8 Podłączenie ciśnienia

Ciśnienie jest podłączane do urządzenia za pośrednictwem przedniego portu po stronie ciśnieniowej. Port ten jest zoptymalizowany do podłączenia węży 6x1 mm (średnica 4 mm wewnętrzna węży).

Odpowiednie węże do podłączania ciśnień to:

PCW do 5 bar rel.

PE do 10 bar rel.

PUR do 9 bar wzgl.

Przy ciśnieniu powyżej 2 bar rel. wąż powinien być np zablokowany za pomocą taśmy kablowej lub zacisku węża.

Strona 6 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Rura PUR i zacisk węża Do 2 bar rel. Powyżej 2 bar rel: zamek z

Klamrą

9 Min-/max- wartość pamięci

Wyświetlacz pokazuje wartość minimalna (LO):

krótko nacisnąć przycisk trybu wyświetlania

zmian między "LO" i wartość minimalna

Wyświetlacz pokazuje MAX-wartość (Hi):

Naciśnij mode ponownie

Wyświetlacz pokazuje na zmianie wartości "Hi" i max.

Wyświetlić aktualną wartość ponownie:

Naciśnij mode ponownie

Zostanie wyświetlona wartość rzeczywista

Usuń Min / Max:

Naciśnij przycisk trybu przez 2 s

MIN i MAX są usuwane. "CLR" (Clear) jest wyświetlany na krótko

Mini- / max- wartości na wyświetlaczu są automatycznie ustawiane na wskazanej wartości rzeczywistej po 10 s.

Strona 7 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Min- / MAX wartość są usuwane, gdy urządzenie jest włączone.

10 Zero-funkcja (w stosunku do pomiaru)

Z pomocą funkcji Zero- mogą być realizowane pomiary względne:

Naciśnij przycisk "zero" przez 2s. Na wyświetlaczu pojawi się komunikat "NULL" wyświetlany

przez krótko i wyświetlana wartość jest ustawiona, jako 0. Naciśnięcie ponownie przycisku "zero" przez 2s, spowoduje ponowne wyświetlanie wartości bezwzględnej.

Uwaga: Ustawianie i resetowanie funkcji Zero spowoduje usunięcia pamięci zapamiętanych

wartości MAX /MIN.

Zastosowanie: np Pomiar ciśnienia w oponach, (pomiaru do 10 bar rel).

11 Ogólne informacje na temat pomiaru ciśnienia absolutnego

Urządzenie służy do pomiaru ciśnienia bezwzględnego. Nie należy mylić z ciśnieniem nad poziomem morza pokazywanym przez stacje meteorologiczne. Nie jest także odejmowany spadek ciśnięcia ze względu na wysokość nad poziomem morza. Urządzenie może również wykonać korektę poziomu morza na wyświetlonym ciśnieniu powietrza. W związku z tym

(Sea Level correction) musi być włączona (= "on") i aktualna wysokość nad poziomem morza (ALTI = Altitude in [m]) musi być wpisana w konfiguracji urządzenia.

12 Konfiguracja urządzenia

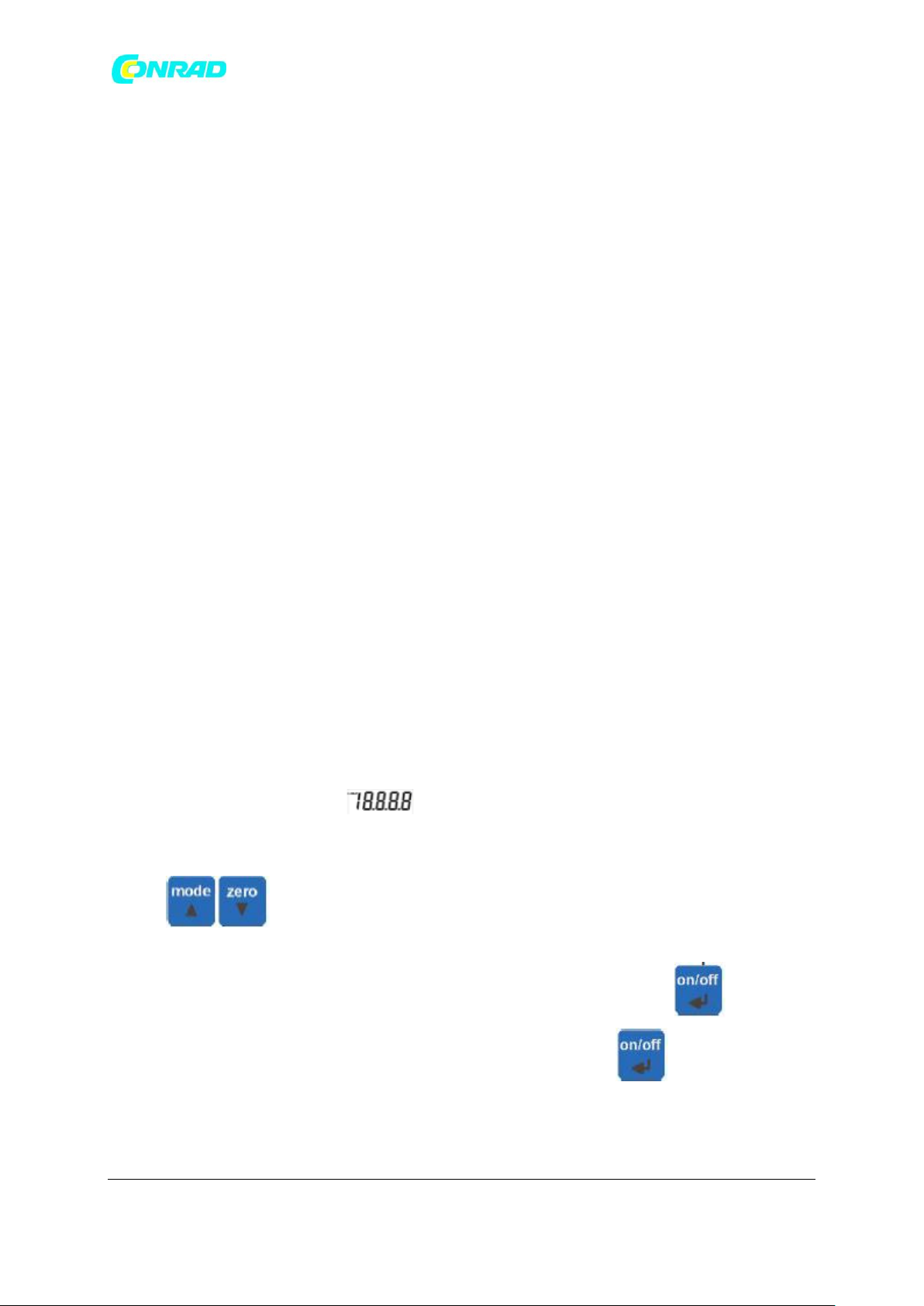

Postępuj zgodnie z niniejszą instrukcją, aby skonfigurować funkcje urządzenia:

 Wyłączy urządzenie.

 Naciśnij przycisk trybu (mode) i przytrzymać. Włącz urządzenie. Zwolnij przycisk trybu

po teście segmentów ( ) kiedy test zostanie zakończony. Wyświetlany jest pierwszy parametr "P.OFF".

 Jeśli parametr powinien być zmieniony należy nacisnąć przycisk w górę lub w dół (

) obecne ustawienie parametru zostaną pokazane i mogą one być

zmieniony poprzez naciśnięcie przycisków w górę / w dół.

 Ustawienie parametru są potwierdzone przez naciśnięcie przycisku

 Aby przeskoczyć do następnego parametru należy nacisnąć

Strona 8 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Parametr

Wartość

Informacja

Przycisk

Przyciski

Auto Power-Off (opóźnienia wyłączania) ustawienie fabryczne: 20 min.

1 … 120

Auto Power-Off (opóźnienia wyłączania) w ciągu kilku minut. Jeśli żaden klawisz nie zostanie naciśnięty po

raz ustawionym parametrze, urządzenie wyłącza się automatycznie w celu ochronny baterii. (zakres regulacji od 1 do 120 minut

OFF

automatyczne wyłączanie zasilania jest wyłączone (praca ciągła).

Jednostka i zakres ustawień fabrycznych wyświetlacza: nbar = mbar

PSI

0 … 160.00 PSI, rozkład 0.02 PSI

nnHG

0 … 8250 mmHg, rozkład 1mmHg

nbAr

0 … 11000 mbar, rozkład 1 mbar

bAr

0 … 11.000 bar, rozkład 0.001 bar

Ustawienie fabryczne korekcji poziomu morza: off

oFF

Korekta poziomu morza wyłączona

on

Korekta poziomu morza włączona

Wysokość wejściowa do ustawień fabrycznych korekcji poziomu morza:

340

-500 … 9000

-500 ... 9000 m do wyboru Przywracanie ustawień fabrycznych

no

Ustawienia są przechowywane

Yes

Urządzenie przywrócone do ustawień fabrycznych

Ponowne naciśnięcie przechowuje ustawienia, (test segmentów)

Uwaga:, Jeśli w trybie menu w ciągu 2 minut nie jest naciśnięty żaden przycisk, konfiguracja zostanie anulowana, wprowadzone ustawienia zostaną utracone!

Strona 9 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Parametr

Wartość

Informacja

Przycisk

Przyciski

Ustawienie fabryczne czujnika offset: wyłączony

OFF -5.0 +5.0

Możliwość wyboru -5,0 ... 5,0

Skala ustawienie fabryczne korekcji: off = 0%

OFF -5.0 +5.0

Regulacja w %

13 Regulacja przyrządu

Aby dostosować instrumenty w zależności od potrzeb należy postępować jak następuje:

 Wyłącz urządzenie.

 Naciśnij przycisk zera i trzymać wciśnięty. Włącz urządzenie. Zwolnij przycisk trybu po

zakończonym teście segmentów ( ). Wyświetlany jest pierwszy parametr "SCL". Jeśli parametr powinien być zmieniany nacisnąć przycisk górę lub w dół (

) obecne ustawienie parametru zostaną pokazane i może być

zmieniony poprzez naciśnięcie przycisków w górę / w dół.

 Ustawienie parametru jest potwierdzone po przez naciśnięcie .

 Aby przeskoczyć do następnego parametru nacisnąć .

Ponowne naciśnięcie przechowuje ustawienia, (test segmentów)

Uwaga:, Jeśli w trybie menu w ciągu 2 minut nie jest naciśnięty żaden przycisk, konfiguracja zostanie anulowana, wprowadzone ustawienia zostaną utracone!

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 10 z 14

www.conrad.pl

ERR. 1

zakres pomiarowy został przekroczony

ERR. 2

Zmierzona wartość spadła poniżej dopuszczalnego zakresu

ERR. 3

Zakres pomiaru został przekroczony (> 19999)

ERR. 4

wartość pomiarowa spadła poniżej wyświetlanej zakresie (<-1999)

ERR. 7

Błąd systemowy - urządzenie wykryło błąd systemowy (wadliwy lub daleko poza dopuszczalny zakres temperatur otoczenia)

--------

Błąd czujnika lub wartość nie może być obliczona

14 Błędy i komunikaty systemowe

Jeżeli symbol "LOBAT" jest wyświetlany po lewej stronie ekranu, bateria jest słaba, pomiar może być kontynuowane przez krótki okres czasu.

Jeśli "BAT" jest wyświetlany na wyświetlaczu bateria jest zużyta i wymaga wymiany. Pomiar nie jest już możliwy.

Strona 11 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Zakres pomiaru ciśnienia powietrza:

0 ... 11000 mbar abs., Rozdzielczość 1 mbar 0 ... 11,000 bar abs., Rozdzielczość 0,001 bar 0 ... 8250 mmHg abs., Rozdzielczość 1 mm Hg 0 ... 160.00 PSI abs., Rozdzielczość 0,02 PSI

Media pomiarowe:

wszystkich obojętne gazy

Max obciążenie

13 bar abs.

Dokładność (± 1 cyfra)

+/- 3 mbar lub +/- 0,10% typ. Wielkość, która jest większa (w temperaturze nominalnej 25 ° C) +/- 0,30% FS Wpływ temperatury od 0 do 50 ° C

Przyłącze:

podłączenie dyszy wykonany z niklowanego mosiądzu na górnej części urządzenia, dla rur 6x1mm (4mm innerØ), ok. 11mm wystający

Częstotliwość pomiaru:

1 pomiar na sekundę

Przesunięcie i skala:

cyfrowa regulacja przesunięcia i skali do pomiaru ciśnienia powietrza

Min/Max wartość pamięci

MIN/MAX wartości są zapamiętywane

Korekta poziomu morza:

Wyświetlona wartość może być odniesiona do poziomu morza. Dlatego obecna wysokość nad poziomem morza musi być wpisana.

Zero-funkcja

Pomiar względny: wyświetlana wartość jest ustawiona

na "zero"

Wyświetlacz

Wysokość 13 mm, 4 ½ wyświetlacz -cyfrowy LCD

Przyciski:

3 klawisze membranowe do włączania / wyłączania, wartości żądanie min- / max, korekt

Warunki pracy:

-25 Do 50 ° C; 0 do 80% RH (bez kondensacji)

Temperatura przechowywania:

-25 to 70 °C

Zasilanie:

Bateria 9V, typ 6F22 (w zakresie dostawy)

Pobór prądu :

60 μA (Praca z standardem baterii cynkowo- węglowych> 7500 godzin

15 Specyfikacja.

Strona 12 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Komunikat o stanie baterii

automatycznie, jeśli bateria zużyta "BAT", z ostrzeżeniem: "LOBAT"

Funkcja Auto-off:

Jeśli aktywna: urządzenie zostanie automatycznie wyłączone, jeśli nie pracuje przez dłuższy czas (do

wyboru 1..120min)

Obudowa:

Obudowa odporna na uderzenia ABS, przód IP65

Wymiary

106 x 67 x 30 mm (wys x szer x gł), bez dyszy łączącej Waga

135 g zaw. Baterie

EMC:

Urządzenie jest zgodne z dyrektywach Parlamentu Europejskiego i Rady w sprawie zbliżenia ustawodawstwa państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (2004/108 / EG). Dodatkowy błąd: <1%

16 KONSERWACJA I CZYSZCZENIE

Produkt nie wymaga konserwacji, za wyjątkiem regularnej wymiany baterii. Konserwacja lub naprawa powinny być dokonywane jedynie przez specjalistów. Użytkownik nie powinien

zajmować się częściami znajdującymi się wewnątrz produktu, dlatego też nigdy nie zaleca się otwierać urządzenia (oprócz opisanego w tej instrukcji użytkowania sposobu postępowania podczas wkładania/ wymiany baterii).

Do czyszczenia powierzchni zewnętrznej należy używać suchej, miękkiej, czystej szmatki. Nie należy naciskać zbyt mocno na wyświetlacz, ponieważ może to spowodować zadrapania lub wadliwe działanie ekranu, a nawet jego całkowite zniszczenie.

Do usunięcia silniejszych zabrudzeń na czujniku zewnętrznym można użyć miękkiej szmatki lekko nawilżonej letnią wodą.

Nie należy używać silnie działających detergentów, alkoholu ani innych rozpuszczalników chemicznych, ponieważ może to spowodować uszkodzenie obudowy (przebarwienia) lub ograniczyć funkcjonowanie urządzenia

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 13 z 14

www.conrad.pl

17 UTYLIZACJA

A) Informacje ogólne

Produkty elektryczne/elektroniczne nie są odpadami domowymi! Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi przepisami prawnymi.

B) Baterie i akumulatory

Konsument jest prawnie zobowiązany (odpowiednimi przepisami dotyczącymi baterii) do

zwrotu wszystkich zużytych baterii i akumulatorów; utylizacja wraz z odpadami z gospodarstw domowych jest zabroniona!

Baterie i akumulatory zawierające substancje szkodliwe oznaczone są tym symbolem, oznaczającym zakaz pozbywania się ich wraz z odpadami domowymi.

Zużyte akumulatory, baterie oraz ogniwa guzikowe można bezpłatnie oddawać na

lokalne wysypiska śmieci, do oddziałów firmy producenta lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory/ogniwa guzikowe! Dzięki temu spełniacie Państwo wymogi prawne oraz przyczyniacie się do ochrony środowiska

Strona 14 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Greisinger GDH 200-14 User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
