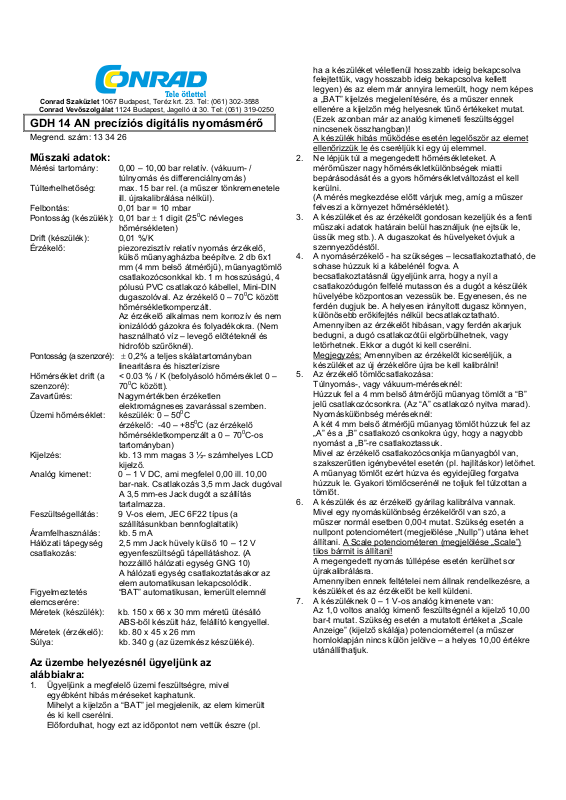

GDH 14 AN precíziós digitális nyomásmérő

Megrend. szám: 13 34 26

Műszaki adatok:

Mérési tartomány: 0,00 – 10,00 bar relatív. (vákuum- /

túlnyomás és differenciálnyomás)

Túlterhelhetőség: max. 15 bar rel. (a műszer tönkremenetele

ill. újrakalibrálása nélkül).
Felbontás: 0,01 bar = 10 mbar
Pontosság (készülék):

0,01 bar ± 1 digit (25

hőmérsékleten)
Drift (készülék): 0,01 %/K
Érzékelő: piezorezisztív relatív nyomás érzékelő,

külső műanyagházba beépítve. 2 db 6x1

mm (4 mm belső átmérőjű), műanyagtömlő

csatlakozócsonkkal kb. 1 m hosszúságú, 4

pólusú PVC csatlakozó kábellel, Mini-DIN

dugaszolóval. Az érzékelő 0 – 700C között

hőmérsékletkompenzált.

Az érzékelő alkalmas nem korrozív és nem

ionizálódó gázokra és folyadékokra. (Nem

használható víz – levegő előtéteknél és

hidrofób szűrőknél).
Pontosság (a szenzoré):

± 0,2% a teljes skálatartományban

linearitásra és hiszterízisre
Hőmérséklet drift (a
szenzoré):

< 0.03 % / K (befolyásoló hőmérséklet 0 –

0

70

C között).

Zavartűrés: Nagymértékben érzéketlen

elektromágneses zavarással szemben.
Üzemi hőmérséklet: készülék: 0 – 50

érzékelő: -40 – +85

hőmérsékletkompenzált a 0 – 70

tartományban)
Kijelzés:

kb. 13 mm magas 3 ½- számhelyes LCD

kijelző.
Analóg kimenet: 0 – 1 V DC, ami megfelel 0,00 ill. 10,00

bar-nak. Csatlakozás 3,5 mm Jack dugóval

A 3,5 mm-es Jack dugót a szállítás

tartalmazza.
Feszültségellátás: 9 V-os elem, JEC 6F22 típus (a

szállításunkban bennfoglaltatik)
Áramfelhasználás: kb. 5 mA
Hálózati tápegység
csatlakozás:

2,5 mm Jack hüvely külső 10 – 12 V

egyenfeszültségű tápellátáshoz. (A

hozzáillő hálózati egység GNG 10)

A hálózati egység csatlakoztatásakor az

elem automatikusan lekapcsolódik.
Figyelmeztetés

“BAT” automatikusan, lemerült elemnél
elemcserére:
Méretek (készülék): kb. 150 x 66 x 30 mm méretű ütésálló

ABS-ből készült ház, felállító kengyellel.
Méretek (érzékelő): kb. 80 x 45 x 26 mm
Súlya: kb. 340 g (az üzemkész készüléké).

Az üzembe helyezésnél ügyeljünk az
alábbiakra:

1. Ügyeljünk a megfelelő üzemi feszültségre, mivel

egyébként hibás méréseket kaphatunk.
Mihelyt a kijelzőn a “BAT” jel megjelenik, az elem kimerült
és ki kell cserélni.
Előfordulhat, hogy ezt az időpontot nem vettük észre (pl.

0

C névleges

0

C

0

C (az érzékelő

0

C-os

ha a készüléket véletlenül hosszabb ideig bekapcsolva
felejtettük, vagy hosszabb ideig bekapcsolva kellett
legyen) és az elem már annyira lemerült, hogy nem képes
a „BAT” kijelzés megjelenítésére, és a műszer ennek
ellenére a kijelzőn még helyesnek tűnő értékeket mutat.
(Ezek azonban már az analóg kimeneti feszültséggel
nincsenek összhangban)!
A készülék hibás működése esetén legelőször az elemet
ellenőrizzük le és cseréljük ki egy új elemmel.

2. Ne lépjük túl a megengedett hőmérsékleteket. A
mérőműszer nagy hőmérsékletkülönbségek miatti
bepárásodását és a gyors hőmérsékletváltozást el kell
kerülni.
(A mérés megkezdése előtt várjuk meg, amíg a műszer
felveszi a környezet hőmérsékletét).

3. A készüléket és az érzékelőt gondosan kezeljük és a fenti
műszaki adatok határain belül használjuk (ne ejtsük le,
üssük meg stb.). A dugaszokat és hüvelyeket óvjuk a
szennyeződéstől.

4. A nyomásérzékelő - ha szükséges – lecsatlakoztatható, de
sohase húzzuk ki a kábelénél fogva. A
becsatlakoztatásnál ügyeljünk arra, hogy a nyíl a
csatlakozódugón felfelé mutasson és a dugót a készülék
hüvelyébe központosan vezessük be. Egyenesen, és ne
ferdén dugjuk be. A helyesen irányított dugasz könnyen,
különösebb erőkifejtés nélkül becsatlakoztatható.
Amennyiben az érzékelőt hibásan, vagy ferdén akarjuk
bedugni, a dugó csatlakozótűi elgörbülhetnek, vagy
letörhetnek. Ekkor a dugót ki kell cserélni.
Megjegyzés:

Amennyiben az érzékelőt kicseréljük, a

készüléket az új érzékelőre újra be kell kalibrálni!

5. Az érzékelő tömlőcsatlakozása:
Túlnyomás-, vagy vákuum-méréseknél:
Húzzuk fel a 4 mm belső átmérőjű műanyag tömlőt a “B”
jelű csatlakozócsonkra. (Az “A” csatlakozó nyitva marad).
Nyomáskülönbség méréseknél:
A két 4 mm belső átmérőjű műanyag tömlőt húzzuk fel az
„A” és a „B” csatlakozó csonkokra úgy, hogy a nagyobb
nyomást a „B”-re csatlakoztassuk.
Mivel az érzékelő csatlakozócsonkja műanyagból van,
szakszerűtlen igénybevétel esetén (pl. hajlításkor) letörhet.
A műanyag tömlőt ezért húzva és egyidejűleg forgatva
húzzuk le. Gyakori tömlőcserénél ne toljuk fel túlzottan a
tömlőt.

6. A készülék és az érzékelő gyárilag kalibrálva vannak.
Mivel egy nyomáskülönbség érzékelőről van szó, a
műszer normál esetben 0,00-t mutat. Szükség esetén a
nullpont potenciométert (megjelölése „Nullp”) utána lehet
állítani. A Scale potenciométeren (megjelölése „Scale”)
tilos bármit is állítani!
A megengedett nyomás túllépése esetén kerülhet sor
újrakalibrálásra.
Amennyiben ennek feltételei nem állnak rendelkezésre, a
készüléket és az érzékelőt be kell küldeni.

7. A készüléknek 0 – 1 V-os analóg kimenete van:
Az 1,0 voltos analóg kimenő feszültségnél a kijelző 10,00
bar-t mutat. Szükség esetén a mutatott értéket a „Scale
Anzeige” (kijelző skálája) potenciométerrel (a műszer
homloklapján nincs külön jelölve – a helyes 10,00 értékre
utánállíthatjuk.
