Page 1
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Espanól
Page 2
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Tabla de Contenido:
Tabla de Contenido: ................................................................................................................ 2!
Prefacion: ................................................................................................................................. 3!
Serie Galaxy de Alumbrado Publico ........................................................................................ 4!
Especificaciones Tecnicas: ...................................................................................................... 4!
Caracteristicas Unicas: ............................................................................................................ 6!
Patron de Luz: ......................................................................................................................... 7!
Definicion de Modulos y Dimensiones de Producto: ............................................................... 9!
Informacion de Empacado de la Serie Gallaxy: .................................................................... 10!
Guia de Instalacion: ............................................................................................................... 11!
Garantia ................................................................................................................................. 15!
Page 3
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Prefacio:
El totalmente nuevo, de vanguardia, soluciones de luz exterior de la serie Galaxy ™ de GreenStar ™ es la más
avanzada línea de productos de su tipo en el mercado. Pueden configurarse desde 24LEDs a 72LEDs en un
modulo sin uniones de manera perfecta que satisface las necesidades de luminosidad y bajo consumo de
energía de muchas aplicaciones al aire libre.
Especificaciones Generales
• Slim-Line, estéticamente agradable con la confiabilidad del diseño de iluminación.
• La tecnología patentada "Cero Espacio de aire", una construcción de alta disipación térmica que extiende
la vida del LED
• Con el concepto de la tecnología patentada de fuente de energía independiente, la fuente de
alimentación para la administracion avanzada de calor
• Foto-sensor de control "On / Off" y control de regulación con una función de sensores redundantes
(patente pendiente)
• Diseño de la lente personalizada para el tipo III y tipo IV patrones de destello (tal vez se combinaron para
lograr los patrones personalizados)
• corte completo e iluminación anti-reflejo, control del destello (cumple con las especificaciones IESNA)
• Alto factor de potencia y de suministro de alta eficiencia energética y Driver
• Años de operación libre de mantenimiento, la vida media de luminarias es de más de 50.000 horas
• Certificaciones - ETL (probado con las especificaciones UL), CE, RoHS, NOM, CSA, cumple con IP65,
NEMA, los requisitos de IESNA
Page 4
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Galaxy Series Street Light
Especificaciones Técnicas:
Combinación de Luz Disponible
Model
GLX24
GLX30
GLX36
GLX42
GLX48
GLX54
GLX60
GLX66
GLX72
Número de LED’s
24
30
36
42
48
54
60
66
72
Lumens
4104
5130
6156
7182
8208
9234
10260
11286
12312
Consumo de Luz (W)
50
63
76
88
101
113
126
139
151
Page 5
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Datos Técnicos:
Electrical
Voltaje
85-285 VAC + 5% Tolerancia / 345-480 VAC +5% Tolerancia
Rango de Frecuencia
50/60Hz
Factor de Potencia(PF)
>0.95
Surge/Spike Protection
10 KV
Distorción Armonica Total ( Thd)
<20%
Corriente
700mAmps
Optica
Fuente de Luz
Philips Lumiled® LUXEON Rebel >60,000 Horas
Color de Temperatura (°Kelvin)
4,300 K to 6,000 K
Custom Design Lens Source
Catodo optoelectrónico
Patron de Ilumunación
Tipo III; Tipo IV; Mixto
Clasificación de Entrega de Luz
Corte Total
Medio Ambiente
Temperatura de Operación
-35C to +50C; -30F to +120F
Humedad Relativa
10% to 95% (cumple con IP65 y especificaciones anillo guardapolvo)
Coastal Applications
Cumple con los estándares IP-65
Mecánicas
Dimension
922 x 280 x 264 mm / 36.2 x 11 x 10.4 in
Peso
10.5 Kgs / 23.1 lbs
Material de Cubierta
Aleación de Aluminio
Material del Lente
Policarbonato de alto impacto
Consumo del Sistema (W)
55
69
83
97
111
125
139
152
166
Page 6
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Características Únicas:
• Tecnología avanzada patentada de disipación del calor para mayo confiabilidad a largo plazo
• Fuente de alimentación separada que provee un mejor manejo térmico
• "espacio de aire cero" LED de montaje asegura traspaso de calor a través de toda la superficie
• Núcleo de Metal de circuito impreso ofrece intercambio de calor superior
• sensores de luz redundantes integrados (pendiente de patente), diseñado para durar toda la vida
• El exclusivo sistema de montaje (patente pendiente) permite girar hasta 90 grados
• Micro-controlador basado en la luz inteligente (personalizable para las condiciones locales)
• Construcción modular para facilitar su mantenimiento en el campo
• Philips Lumiled LEDs Luxeon ® Rebelde en un rango de> 60.000 horas
• Diseño personalizado de la lente Khatod optoelectrónicos
• Controladores y componentes marca Texas Instruments
• Calidad certificada por Schutte Meyer India
• Protección contra tormenta eléctrica y sobrecargas
• Apagado por completo reduce la contaminación lumínica
• Certificaciones: ETL (a las normas UL), CE, RoHS, NOM, CSA, se reúne
• IP65, NEMA, IESNA
• El único con aspecto futurista
Page 7
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products

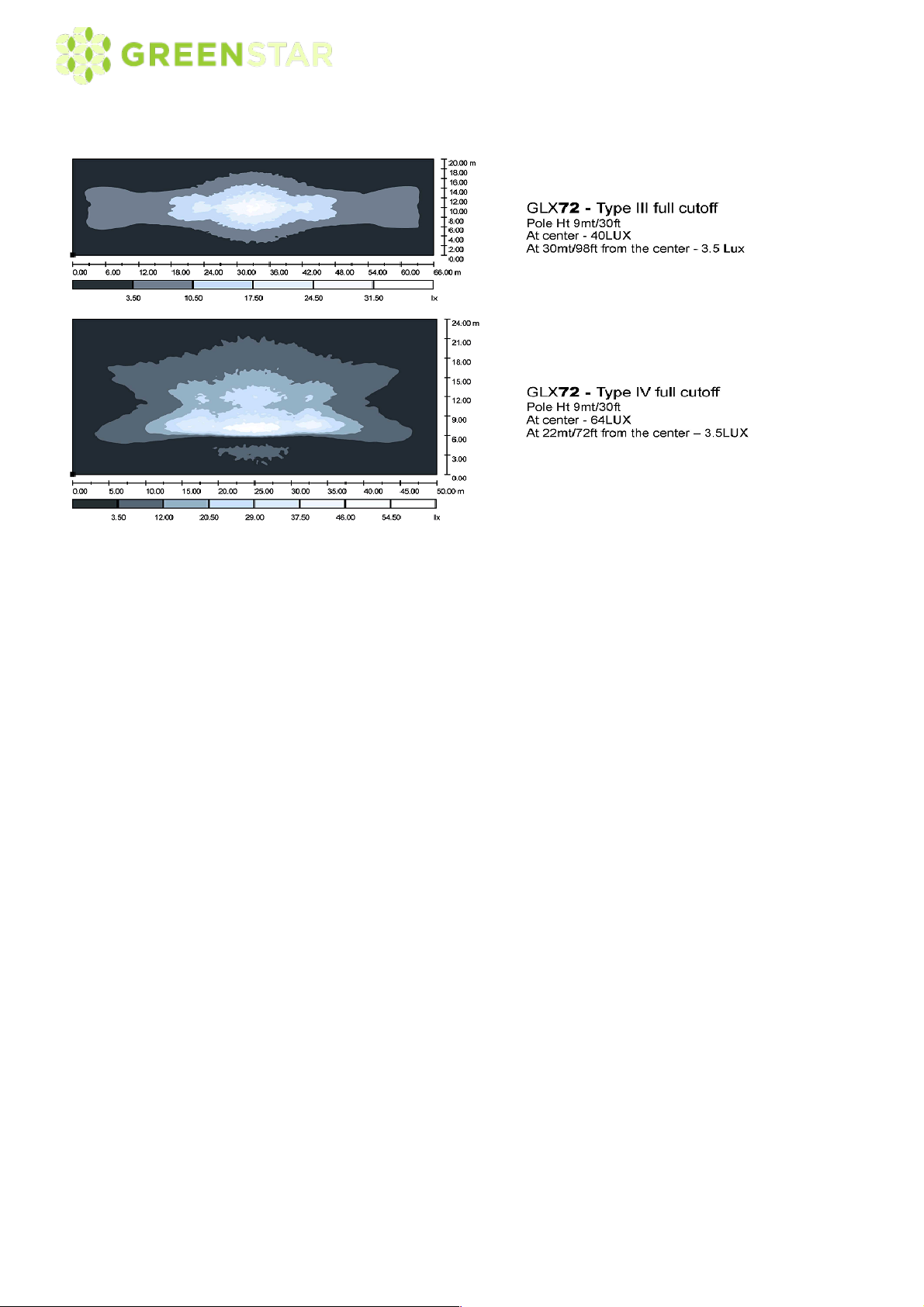

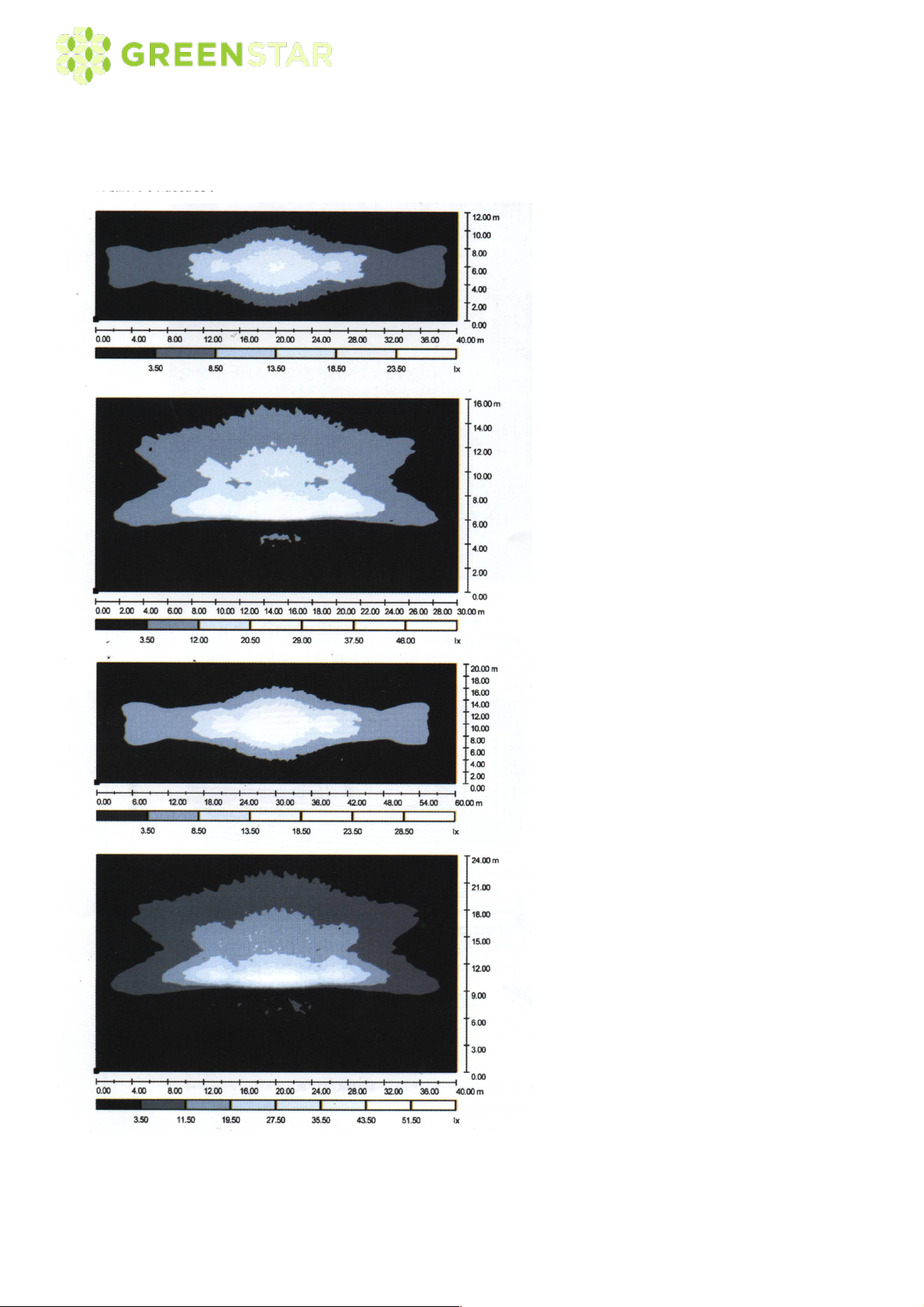

Patron de Haz de Luz:
Page 8
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Page 9
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products

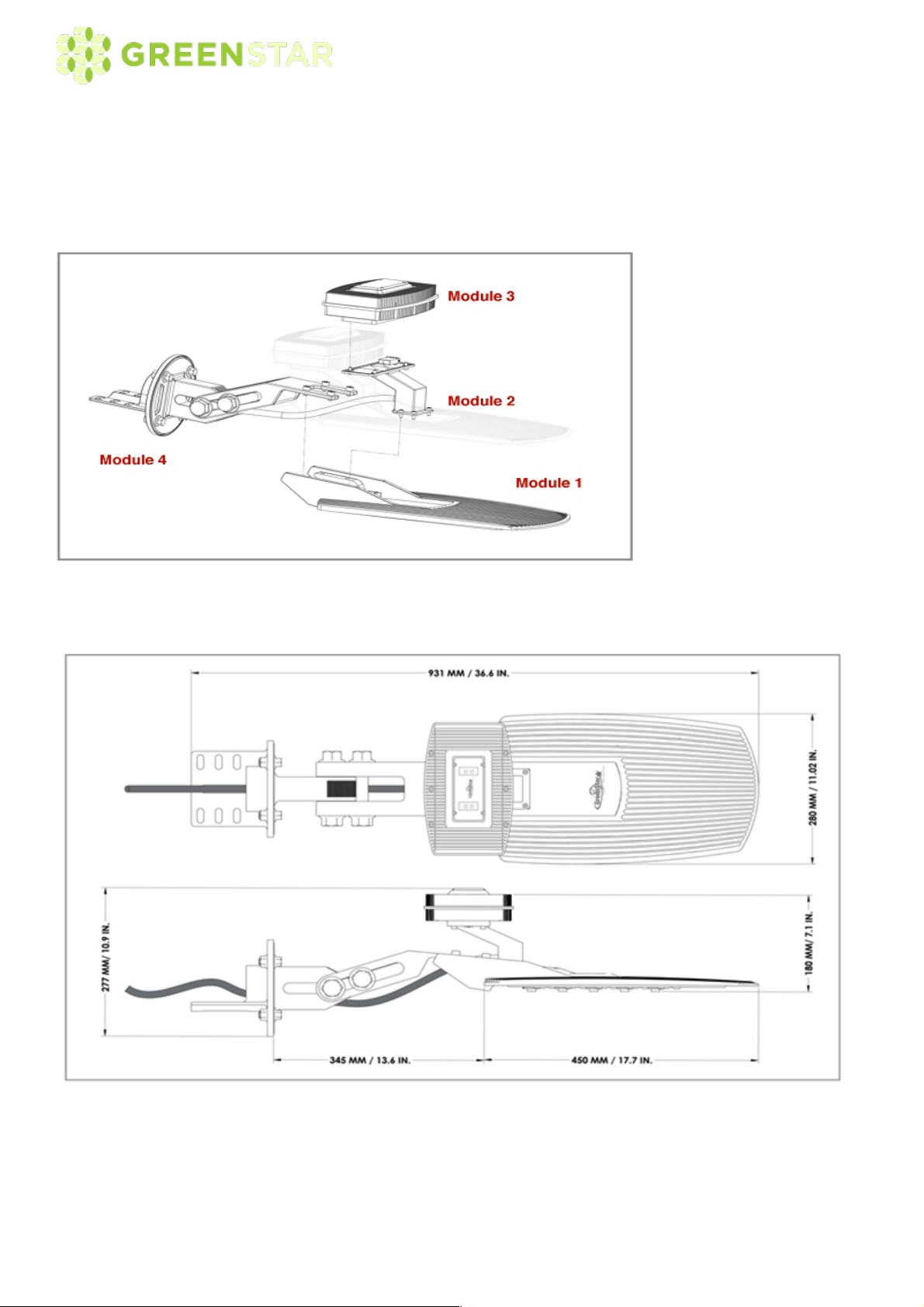

Módulos de Definición y dimensión del producto:
Page 10
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Informacion de Empaque para Serie Galaxy.
Tamaño del cartón (2 fixtures / cartón): 35.5x17.5x15.5in / 900x445x395mm
Peso bruto por caja 51 lb / 23 kg
Peso neto por unidad: 23 lb / 10,50 Kg
Contenido del paquete:
Dos unidades Galaxy de soporte de Montaje para calle
Dos unidades Polo de Montaje
Dos juegos de sujetadores para empatar la Unidad de polo de montaje al soporte del montaje.
Page 11
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Guía de instalación:
Introducción:
Hay 2 opciones para la instalación de la Galaxia:
Polo • montaje y soporte de pared y esta guía se ocupará de ambos tipos de métodos de montaje.
Herramientas necesarias:
1. Dos juegos de llaves métricas para fijar las tuercas en el accesorio de montaje del poste y para establecer el
ángulo de inclinación.
2. Cuerda con ganchos en ambos extremos de modo que el aparato se puede colgar al hacer las conexiones de
alimentación.
3. probador de la línea para probar la tensión de la línea de entrada.
4. ángulo de inclinación de medición opcional de dispositivos.
Polo de montaje en un poste de luz con un brazo
El proceso de montaje de una galaxia es bastante simple y una vez que el polo está libre de cualquier accesorio,
y el camión con canastilla lo anterior, el tiempo aproximado necesario para realizar la instalación es inferior a 20
minutos. Kit opcional de montaje se pueden adquirir en GreenStar.
Paso 1!El primer y más importante paso es determinar el voltaje de línea.
Medir la tensión entre los todos los cables de entrada, identificar y tomar nota del color de la fase, neutro y cables
de tierra.
Asegúrese de que su aparato está clasificado para el suministro de tensión de línea es decir, 85VAC a 285VAC o
360VAC a 510VAC. Si sólo hay dos cables a continuación, asegúrese de que el aparato está correctamente
conectado a tierra.

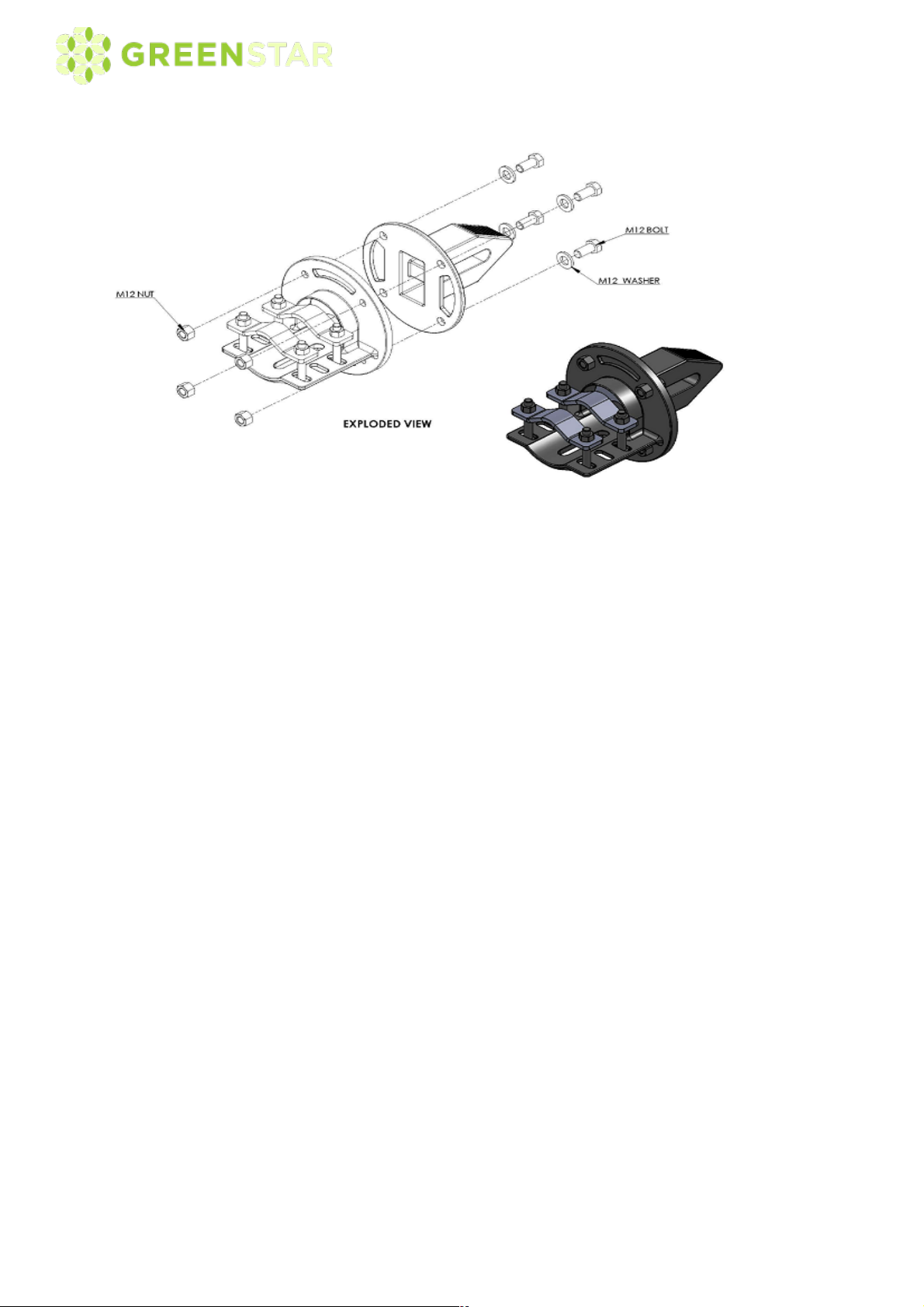

Paso 2! Conecte el componente al mástil de montaje sobre el soporte principal con el conjunto de elementos
de sujeción antes de intentar montar el artefacto al poste como se muestra a continuación.
Page 12
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products

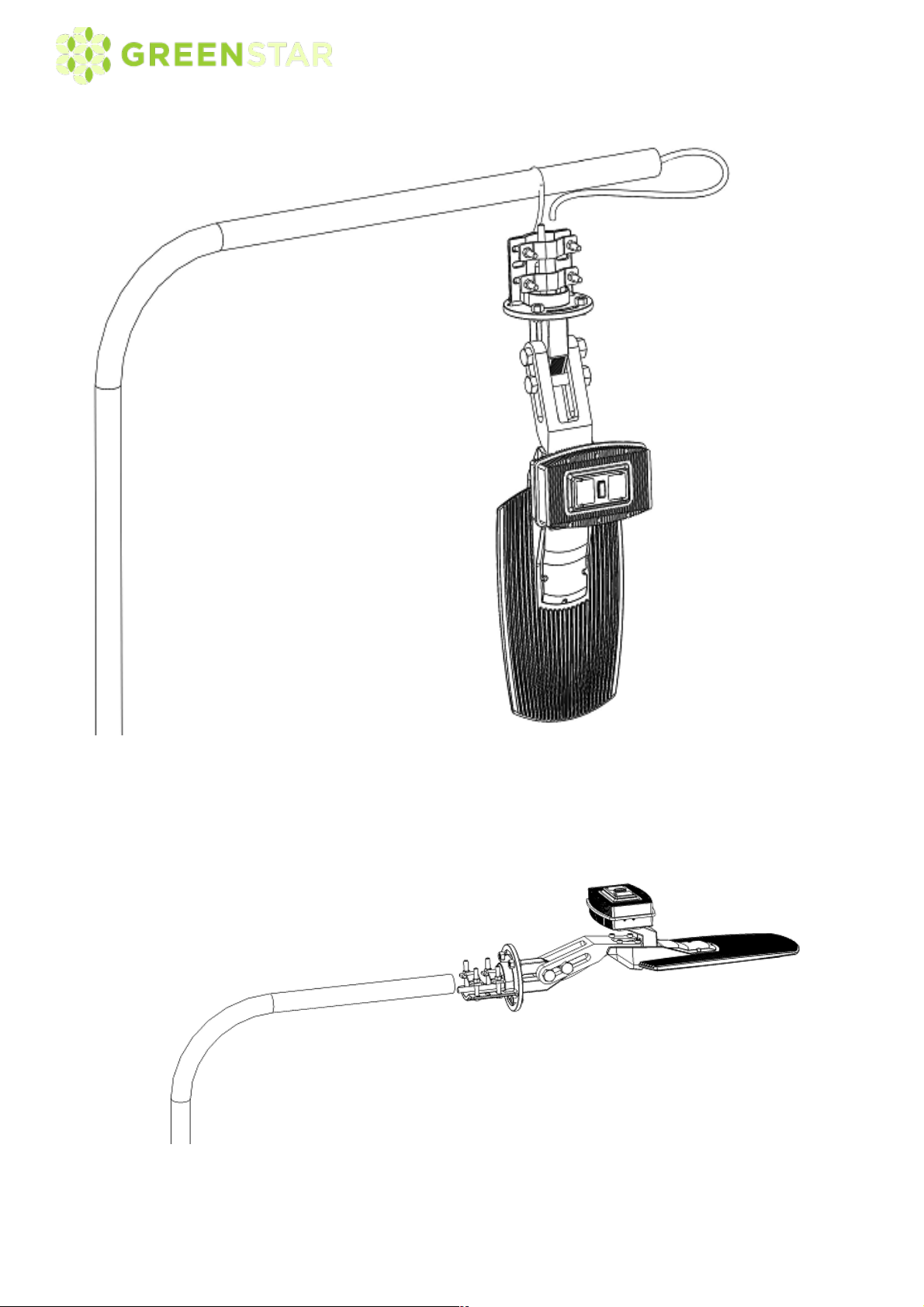

Paso 3 ! Use el gancho y una cuerda para colgar la lámpara hasta el polo, (suministrado con el kit de montaje
opcional).
Paso 4 ! Conecte los cables de la línea de suministro entre el y el aparato.
NOTA: Cada cable en el aparato tiene la etiqueta (el color de los cables no puede seguir a la codificación
en su país). Asegúrese de que los cables de tierra están conectados, SI NO HAY DE TIERRA EN EL
LADO DE LA OFERTA continuación, conecte el cable tierra a un tierra externo. NO conecte el cable de
tierra de la unidad A LA OFERTA cable de fase, se destruirá la luminaria y no va a estar cubierto bajo
garantía de fábrica.
Page 13
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Paso 5 ! Insertar los cables conectados en el poste y montar el aparato en el poste y apriete las tuercas,

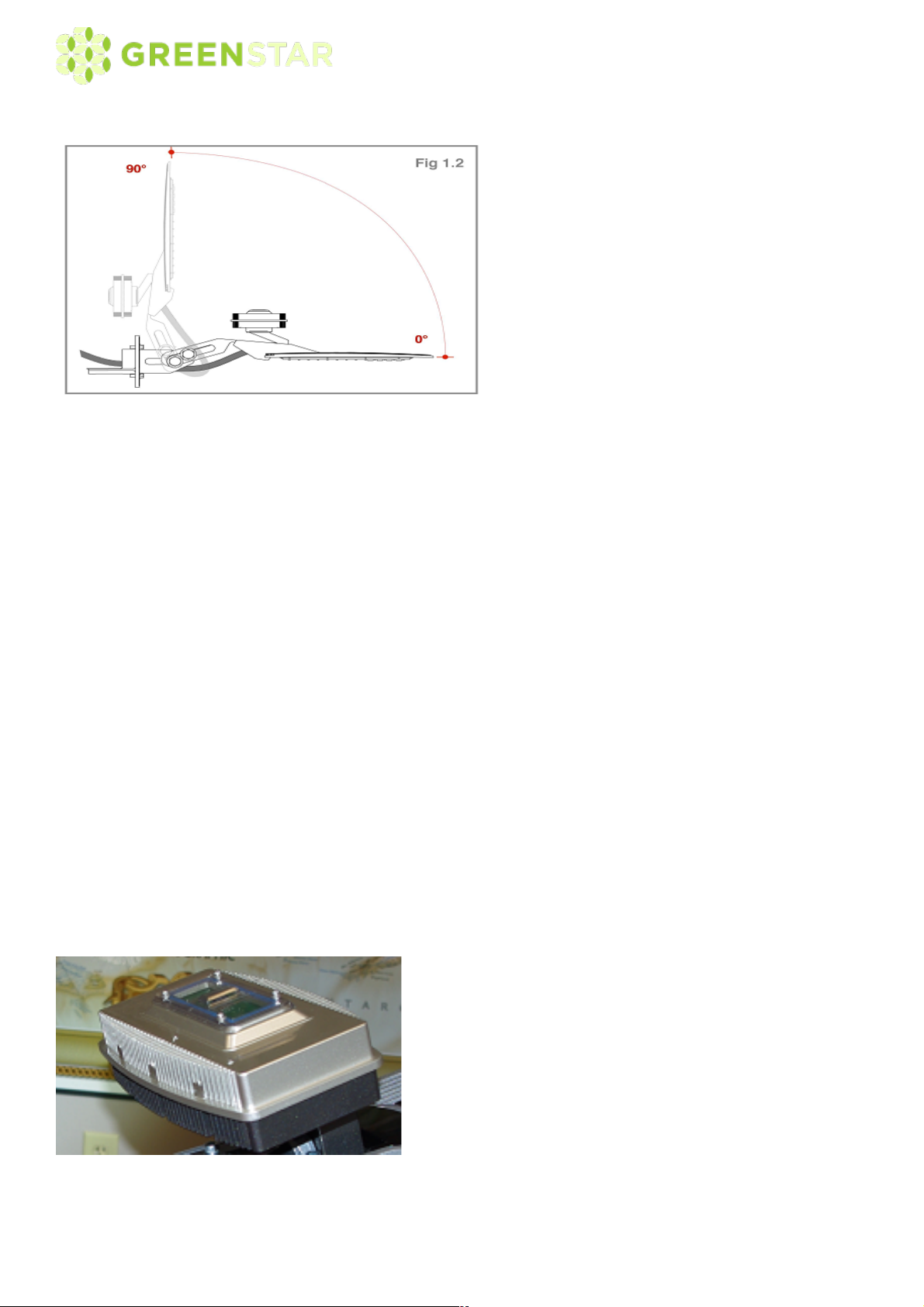

Paso 6 !Ajuste el ángulo de la lámpara a la posición del haz patrón en la calle. Usted puede usar la
herramienta de medición angular suministrado en el kit de montaje opcional.
Page 14
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
2. Montaje Galaxy directamente en una pared.
• El Galaxy se puede montar directamente en una pared con 4 juegos de tacos de metal para tornillos
hexagonales M12.
• Perfore cuatro agujeros en la pared e inserte los anclajes adecuados.
• Montar el conjunto Galaxy (sin la unidad de montaje del poste) utilizando tornillos apropiados.
• Conecte los cables de alimentación a las luminarias cables según las instrucciones en el paso 4.
Atenuación de la funcionalidad de la Galaxy:
Galaxy tiene un micro incorporado para controlar el encendido / apagado y atenuación de la luz basada en la luz
ambiental. El control es operado por cuatro sensores de fotos bajo el lente en la parte superior de la fuente de
alimentación. Una vez que la máquina está encendida puede probar la funcionalidad de las luces cubriendo la
lente lo que no hay exposición a la luz ambiente.
Page 15
Galaxy - Manual de instrucciones
Part No. GSUM01.GLXSL.V01
GreenStar™ Products
Garantia
Su nuevo accesorio de luz de la galaxia está garantizado contra defectos de fábrica por un período de cuatro (4)
años en condiciones normales de funcionamiento. Garantía extendida de hasta 8 años, tal vez comprado el
fabricante para una pequeña cuota anual que deben pagar al comienzo de cada año de prórroga. Pregúntele a
su representante de ventas para más detalles.
La garantía de la instalación en el período de garantía establecido será nula si:
1. El aparato "tierra" cable se conecta al cable de alimentación o de fase de las líneas de suministro.
2. En cualquier momento el aparato se desmonta o los elementos de fijación, con la excepción de los
utilizados para el montaje, manipulado son.
Si usted tiene alguna pregunta con respecto al apoyo o garantía puede ponerse en contacto con su distribuidor
local o el número GreenStar llame al número gratuito (en los EE.UU.) 1-877-877-1711, siempre estamos aquí
para ayudarle.
